Friss hajtásaink a Process Industry számára. Unrestricted Siemens AG 2018 SIEMENS Process Days, 2019 április10-11.,tiszafüred

Átírás

1 Friss hajtásaink a Process Industry számára SIEMENS Process Days, 2019 április10-11.,tiszafüred

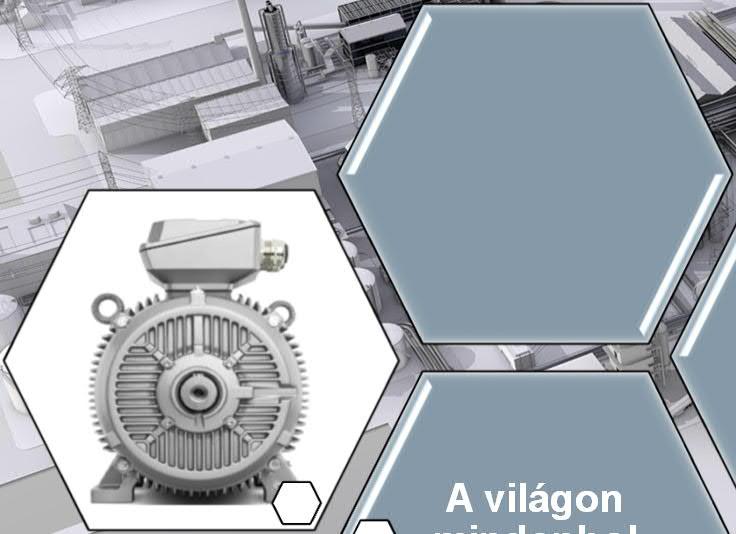

2 SIMOTICS legújabb motorjaink Az 1MB sorozat Unrestricted

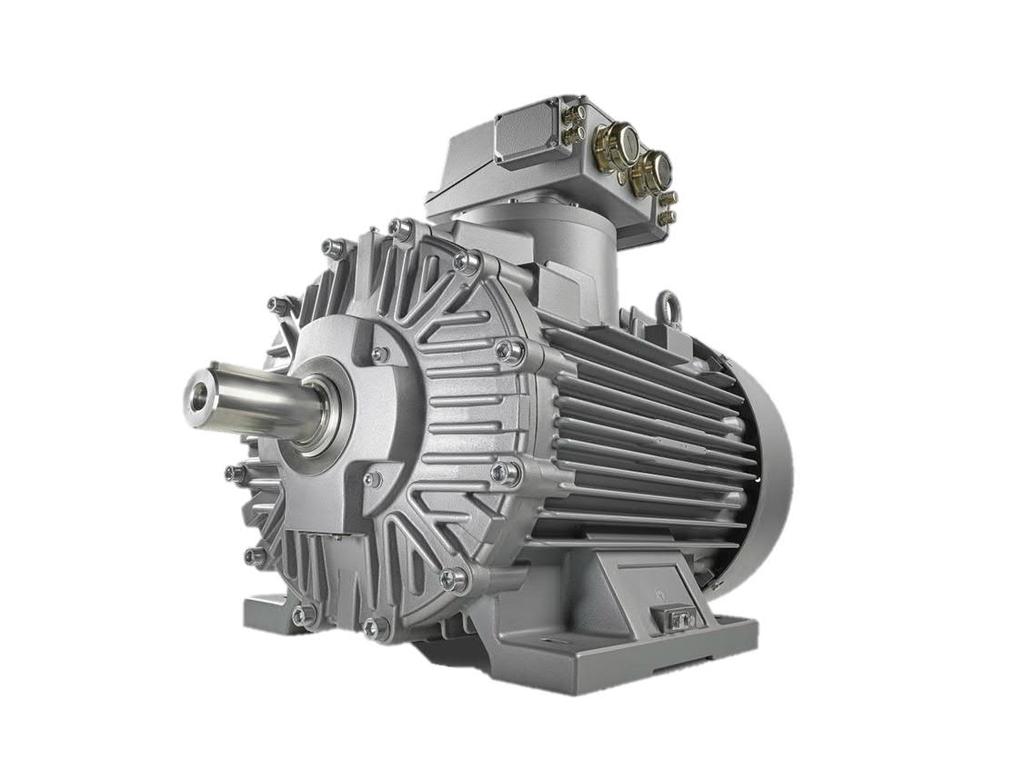

3 SIMOTICS XP új fejlesztési koncepció 1MB Ex d és Ex e motorok Standardizált termékek, eszközök és opciók A világon mindenhol használható Prémium hatékonysági osztály: IE3 Egyetlen platform: 1MB Ex ec, Ex tb, Ex eb, Ex db

4 SIMOTICS XP robbanásveszélyes zónákba tervezve Gáz Por Zóna 2 Zóna 22 Zóna 1 Zóna 0 Zóna Ex tb Ex tc Zóna Ex ec Ex db Ex eb Zóna 21 Zóna 20 Group II gáz/gőz Group III por/elemi szálak

5 SIMOTICS XP Fő jellemzők Az olaj-, gáz- és vegyipar elvárásaira + Robbanásvédett motorsorozat + A jól bevált LOHER CHEMSTAR technológia továbbfejlesztése Projekt-specifikus dokumentáció Előre definiált opciók (lakkozás, indító áram, globális cégek standardjei) Komplett sorozat A nem RB-s motorokéhoz hasonló típus rendelési kód Közös gyártási koncepció Hosszú távra + Prémium megoldás minden + minősített zónában IE3 energia hatékonyság Hajtásrendszerekre IES2 hatékonysági osztály (megfelelve EN50598-nek) SINAMICS S/G frekvenciaváltó egyszerűen illeszthető Hosszú élettartam Komplett 1MB sorozatok Zóna 1, 2, 21 és 22 alkalmazásokhoz Összehangolt dizájn Ex db, Ex eb, Ex ec, Ex tb és Ex tc Vezető végfelhasználók által véleményeztetett és elfogadott kinálat

6 SIMOTICS XP motorok Process Industry számára SIMOTICS XP 1MB1, 1MB5 sorozatok Ex - Zóna Védelmi osztáy Ex db eb Ex eb Ex ec Ex tb Ex tc Tengelymagasság 71 M 355 M 63 M 315 L 63 M 450 Építési mód IM B3, B5, B14, B34, B35, V1, stb. Teljesítmény tartomány 0,25-460kW 0, kw 0, kw Feszültségszint 50/60 Hz: V Energiahatékonysági osztály IE3 IE2, IE3 és IE1 (1MB10 AH ) Pólusszám Frekvenciaváltós használat Opcionális( 500V) *1) Igény esetén Opcionális ( 500V) 690V csak a G180, du/dt szűrővel (G180 opció kód L10) Környezeti hőmérséklet Anyag - ház - ventilátor burkolat - adat tábla CI Fém Fém CI; AL: SH 63 Fém Fém Standard: 20 C to + 40 C, opcionális 40 C-tól + 60 C-ig CI: AH ; AL: SH Védettség IP55-től IP65-ig IP65 IP55 Hőfokosztály (direkt indítás) 155 (F) szigetelési, 130 (B) melegedési Hőfokosztály (frekvv.) 130 (B) & 155 (F) Igény esetén 130 (B) Certifikáció ATEX, IECEx, CQST ATEX, IECEx ATEX, IECEx, CQST, EACEx *1) 690V ha PWM-VSD: opció kód M1Y + Y80 + frekvváltó szűrővel ULL < 3000V peak peak *2) Jelenleg általános jóváhagyás még nem érhető el. Fém Fém

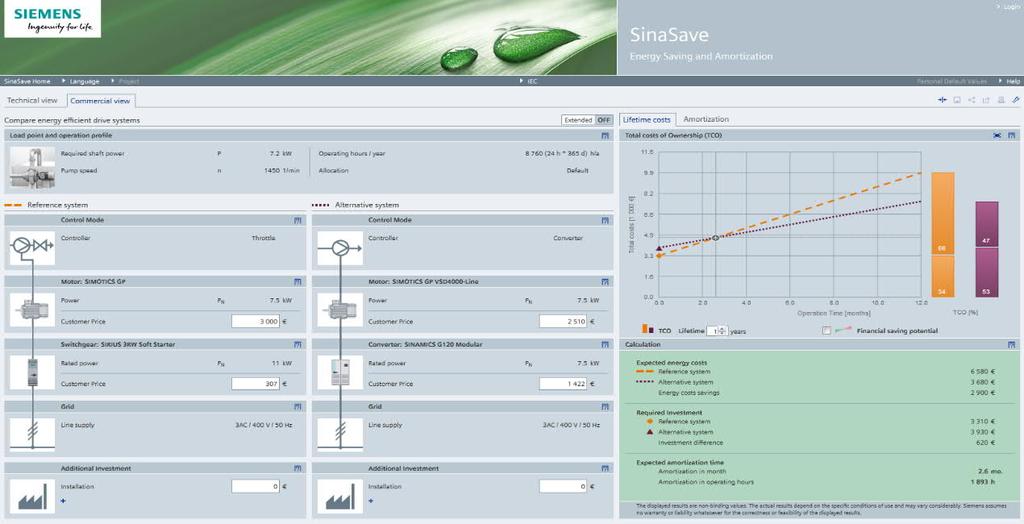

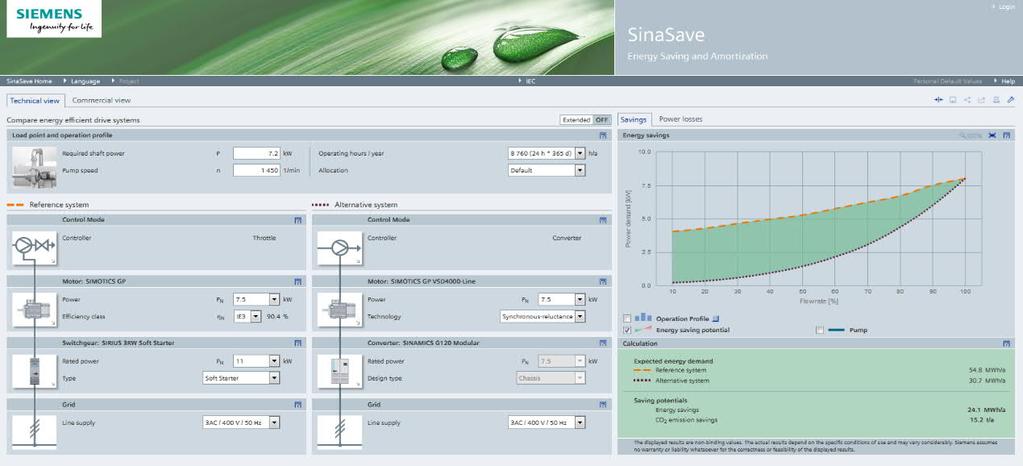

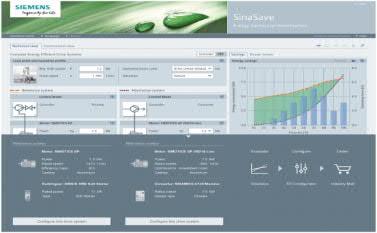

7 SinaSave szoftver eszköz SinaSave hajtásmegoldások energiatakarékossági kalkulációja, alternatívák összehasonlítása megtérülés számítással... Komlett megoldások SINAMICS frekvenciaváltók SIMOTICS motorok SIRIUS kapcsolástechnikai elemek IEC: 0.55 kw 5.5 MW Különböző hálózati feszültségekre Kisfeszültség 400 V / 500 V / 690 V (3 AC / 50 Hz) 480 V (3 AC / 60 Hz) Közép- és nagyfeszültség 3.3 kv / 6 kv / 10 kv (3 AC / 50Hz)

8 SINAMICS G120X Az ipar számára

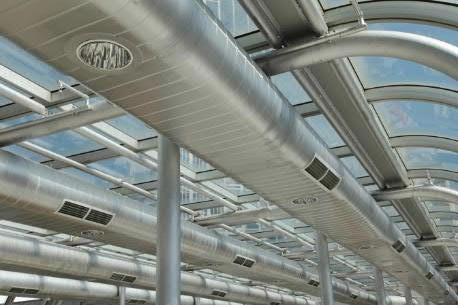

9 9 Tipikus alkalmazási területek

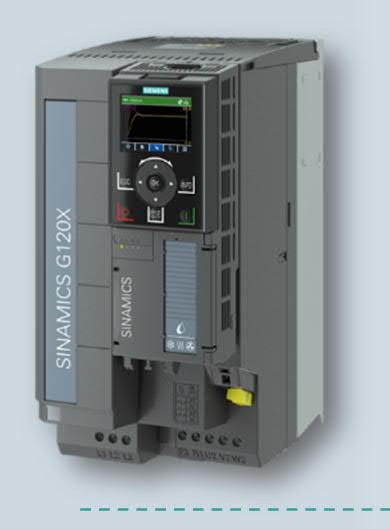

10 Alkalmazás-specifikus funkciók könnyítenék a munkát? Egyszerű fejlesztés, összeállítás és beüzemelés Megoldás egy kézből Vezérlő Előnyös tulajdonság SINAMICS G120X A dobozból kivéve üzemkész Inverterek Egységes koncepció 630kW-ig Kompakt, előkonfigurált hajtás, bekapcsolásra kész Motorok Informatív, színes kezelőpanel: gyors hibameghatározás és riasztási üzenet kezelés Felhasználóbarát kezelés Smart Access Modul Könnyen konfigurálható a további hajtás- és irányítástechnikai eszközzel ugyanattól a gyártótól. IOP-2 SAM Időmegtakarítás A komponensek közötti együttműködés, összehangolt IOP-2: Intelligens Operátor Panel SAM: Smart Access Module fejlesztési koncepció.

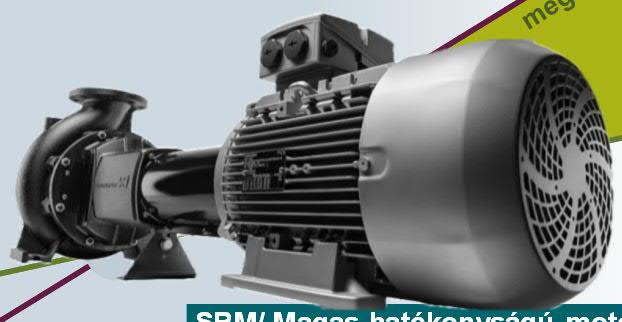

11 Fontos szempont a költséghatékonyság, a magas minőség és a robusztus felépítés? Megoldás Előnyös tulajdonság SINAMICS G120X hálózatbarát, alig van hatása a hálózat minőségére ECO üzemmód Alvó üzemmód corrosive E. Megtakarítás mérése Nehéz környezet Szivattyú csoport Beépített DC-köri fojtó biztosítja a csökkentett harmonikus tartalmat (IEC ) Együttműködik magas hatékonyságú motorokkal a még magasabb energiamegtakarítás érdekében támogatja a magas energiahatékonyságú motorokat: PMSM + SRM* 3C3 bevonat 2,3 + kiterjesztett üzemi hőmérséklet tartomány -20 C-tól 45/60 C-ig nehéz környezeti viszonyokhoz corrosive feladatát képes durva környezeti viszonyok között is ellátni SRM/ Magas hatékonyságú motor Csökkenő költségek A környezeti feltételeknek megfelelő működés *PMSM: Permanent Magnet Synchronous Motor *SRM: Synchronous Reluctance Motor 2 Csak az FS A-tól G-ig méreteknél 3 Megjelenése folyamatban

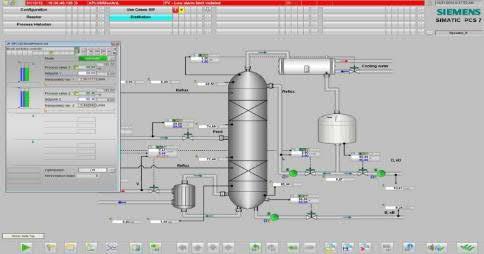

12 Átfogó kommunikációs megoldásra van szükség? Megoldás Előnyös tulajdonság SINAMICS G120X kínál PROFINET, Profibus 1, EtherNet/IP & Modbus RTU 1 beépített kommunikációs lehetőség 1 1 Standard kommunikáció a meglevő rendszereken keresztül I/O terminálok dugaszolható csatlakozóval, a könnyű csatlakoztathatóság biztosítására 24V csatlakozó beépített (standard) könnyű csatlakoztathatóság PLC-hez SIMATIC PCS7 Egyszerű integrálás PCS7 DCS rendszerbe 1 PCS7 kompatibilitás PCS 7 DCS-sel 1 és a mérnöki munkát támogató eszközökkel Process control PCS7: Siemens Process Automation Control System ben lesz elérheő

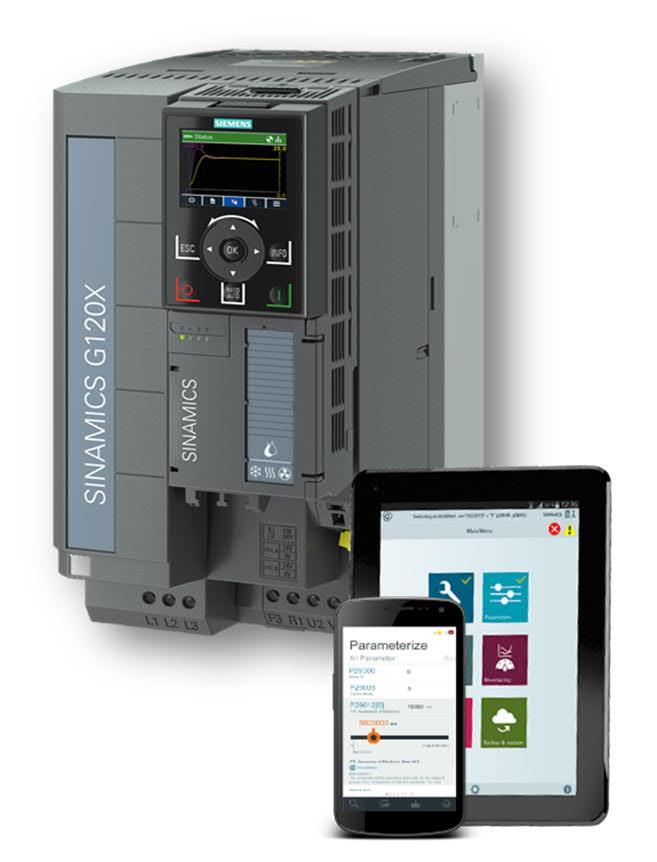

13 Hasznos lenne a terepi munkában is a készülék elérése? SINAMICS G120X Megoldás Előnyös tulajdonság IOP-2 grafikus kezelőpanel használatával Grafikus, színes, görgethető menüvel Közvetlen parancsgombok Makrókkal paraméterezés, konfiguráció tárolása, klónozása Mobil eszközzel Smart Access Modul használatával Nem kell hozzá App-ot vagy bármilyen egyéb programot letölteni Beállítás, makrók használata, üzemi mérések, hibadiagnosztika áttekinthető struktúrában Smart Access Modul vagy IOP-2 (Intelligent Operator Panel) -en keresztül elküldhető hibaüzenetek

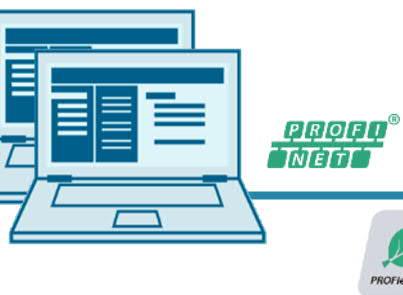

14 SINAMICS G120X Rendszerbe integrálása Rendszer előnyök HMI Certifikált Safety Integrated STO SIL 3 személy-, gép- és folyamatbiztonság PCS7 integráció TIA Portal (GSD file) Wi-Fi SIMATIC S S S Könnyű üzembe helyezés Smart Access vagy IOP-2-n keresztül + PROFINET és PROFIenergy Üzembe helyezés IOP-2 és SAM STO SIL 3 + Tervezés és adatkezelés PCS7-ben + TIA Portal általános használat, GSD file 1 PROFIBUS, USS/Modbus RTU, PCS ben kerül bevezetésre

15 SINAMICS G120X energiamegtakarítást és védelmet nyújtó hajtás szivattyú és ventilátor vezérlésére Szivattyú/ventilátor indítása Üzem Leállítás Tisztítás Gazdaságos mód Energiatakarékos motorok Energia / térfogatáram kalkulátor Vezérelt indítás Cső feltöltés Kettős rámpa Repülőstart PID Szivattyúcsoport vezérlés Üzemben tartás / restart Hibernálás Tűzbiztonsági Forgás monitoring (érz.-vel) mód Megszorulás, szivárgás, szárazonfutás védelem Kavitáció védelem Multi-speed alapjel Egyéb védelmek STO SIL 3 ON/OFF2 Kondenzáció elleni védelem Fagyvédelem Real time óra 3 programozható időzítő Sziv vezérlés Energiamegtak. Védelem Alapjel feltételek Általános

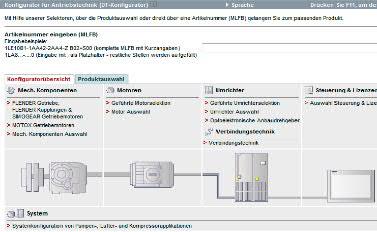

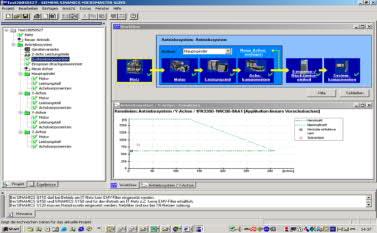

16 A kiválasztást és konfiguráció összeállítást segítő eszközök Elérhető eszközök Simaris 1 DT- Configurator SIZER SinaSave 1 SINAMICS Selector App 1 Hálózati kalkuláció és méretezés A hajtás hatékony kiválasztására és konfigurálására Hajtás konfigurálás lépésről lépésre, mechanikai paraméterek alapján Energiamegtakarítás és megtérülési idő kalkulálása A frekvenciaváltó gyors kiválasztása mobil eszközről. Simaris DT- Configurator SIZER SinaSave SINAMICS Selector App A hajtásrendszert könnyű kiválasztani és konfigurálni az elérhető eszközök használatával.

17 Hozzáadott érték: a szolgáltatások széles skálája a SINAMICS G120X teljes életciklusa alatt Műszaki támogatás Szavatosság Műszaki támogatás Konzultáció Műszaki támogatás, Online Support Siemens Industry Online Support APP Standard: 12 hónap + 6 hónap a vásárláskori regisztrációval Kiterjesztett garancia: + 3 év kiterjesztett garanciával Garancia + 5 év opcionális kiterjesztett garancia Javítás, alkatrész, helyszíni szerviz Hozzáadott érték szolgáltatások Javítás, alkatrész, helyszíni szerviz Beszállított termékek javítása (A G készülékméret) Helyszíni javítás (H J készülékméret) Worldwide terepi szerviz lehetősége Cserejavítás Digitális szolgáltatások Képzések, tematikus workshopok Helyi szerviz szerződések Hozzáadott érték
