1 S z e l l ő z é s é p í t ő e l e m e k b ő l R e n d s z e r e l e m e k Miért rendszerben? 1. Mert egyszerűbb és olcsóbb. 2. Mert könnyen összeállítható. 3. Mert időt és mérgelődést takarít meg. 4.Mert az elemek sok méretben és teljesítményben kaphatók. KLF csatorna légszűrők Könnyen szerelhető nagy szűrőfelülettel. STM állítómotor Zsaluk mozgatására Csatornaventilátorok K Nagyteljesítményű és költ ségkímélő. KS Schwenkout Kihajtható motor járókerék egységgel. Silent SKL Zajcsillapított. Fűtőelemek A kellemesen előfűtött levegő érdekében WHR melegvizes EHR K villamos VS rugalmas csatlakozó Megakadályozza a testhang átvitelét és ki egyenlíti a szerelési pontatlanságokat. WHS.. Hőméséklet szabályozó készlet Melegvizes kaloriferekhez, lásd a 255. oldaltól WSG Alumínium esővédő fixzsalu. VK Túlnyomáskibocsátó, önműködő, vagy motoros nyitású. JVK Szabályzó zsalu, megakadályozza a nem kívánatos légcserét. KSD Csatorna hangcsillapítók A minél csendesebb szellőzés megoldására. EHS Elektromos hőmérséklet szabályozó villamos fűtőelemekhez 210

2 H e l i o s I n l i n e V e n t C s a t o r n a v e n t i l á t o r o k A r e n d s z e r s z í v e K.. csatornaventilátorok előrehajló lapátozással. 40 x 20 cm 100 x 50 cm között Kiváló ár/ teljesítmény arány. Sokféle alkalmazási lehetőség. 214 KS.. SchwenkOut csatornavnetilátorok hátrahajló lapátozással. 30 x 15 cm 100 x 50 cm között Kihajtható motor járókerék egység. Könnyen tisztítható és karbantartható. 230 SKL.. hangcsillapított csatornaventilátorok hátrahajló lapátozással. 60 x 35 cm 100 x 50 cm között Nagy teljesítménynél is alacsony zaj értékek

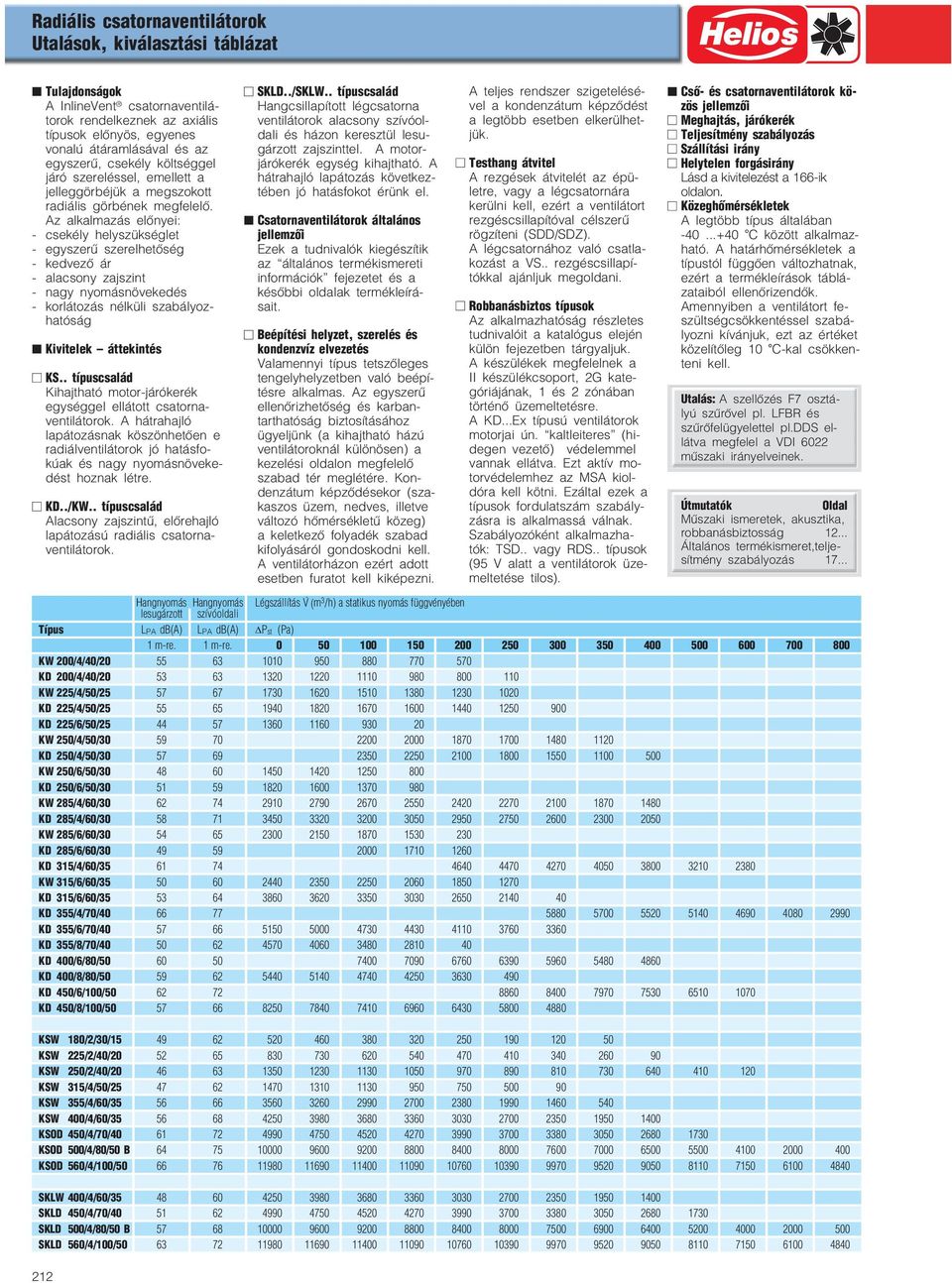

3 Radiális csatornaventilátorok Utalások, kiválasztási táblázat Tulajdonságok A InlineVent csatornaventilá torok rendelkeznek az axiális típusok előnyös, egyenes vonalú átáramlásával és az egyszerű, csekély költséggel járó szereléssel, emellett a jelleggörbéjük a megszokott radiális görbének megfelelő. Az alkalmazás előnyei: csekély helyszükséglet egyszerű szerelhetőség kedvező ár alacsony zajszint nagy nyomásnövekedés korlátozás nélküli szabályoz hatóság Kivitelek áttekintés KS.. típuscsalád Kihajtható motor járókerék egységgel ellátott csatorna ventilátorok. A hátrahajló lapátozásnak köszönhetően e radiálventilátorok jó hatásfo kúak és nagy nyomásnöveke dést hoznak létre. KD../KW.. típuscsalád Alacsony zajszintű, előrehajló lapátozású radiális csatorna ventilátorok. SKLD../SKLW.. típuscsalád Hangcsillapított légcsatorna ventilátorok alacsony szívóol dali és házon keresztül lesu gárzott zajszinttel. A motor járókerék egység kihajtható. A hátrahajló lapátozás következ tében jó hatásfokot érünk el. Csatornaventilátorok általános jellemzői Ezek a tudnivalók kiegészítik az általános termékismereti információk fejezetet és a későbbi oldalak termékleírá sait. Beépítési helyzet, szerelés és kondenzvíz elvezetés Valamennyi típus tetszőleges tengelyhelyzetben való beépí tésre alkalmas. Az egyszerű ellenőrizhetőség és karban tarthatóság biztosításához ügyeljünk (a kihajtható házú ventilátoroknál különösen) a kezelési oldalon megfelelő szabad tér meglétére. Kon denzátum képződésekor (sza kaszos üzem, nedves, illetve változó hőmérsékletű közeg) a keletkező folyadék szabad kifolyásáról gondoskodni kell. A ventilátorházon ezért adott esetben furatot kell kiképezni. A teljes rendszer szigetelésé vel a kondenzátum képződést a legtöbb esetben elkerülhet jük. Testhang átvitel A rezgések átvitelét az épü letre, vagy a légcsatornára kerülni kell, ezért a ventilátort rezgéscsillapítóval célszerű rögzíteni (SDD/SDZ). A légcsatornához való csatla kozást a VS.. rezgéscsillapí tókkal ajánljuk megoldani. Robbanásbiztos típusok Az alkalmazhatóság részletes tudnivalóit a katalógus elején külön fejezetben tárgyaljuk. A készülékek megfelelnek a II készülékcsoport, 2G kate góriájának, 1 és 2 zónában történő üzemeltetésre. A KD...Ex típusú ventilátorok motorjai ún. kaltleiteres (hi degen vezető) védelemmel vannak ellátva. Ezt aktív mo torvédelemhez az MSA kiol dóra kell kötni. Ezáltal ezek a típusok fordulatszám szabály zásra is alkalmassá válnak. Szabályozóként alkalmazha tók: TSD.. vagy RDS.. típusok (95 V alatt a ventilátorok üze meltetése tilos). Cső és csatornaventilátorok kö zös jellemzői Meghajtás, járókerék Teljesítmény szabályozás Szállítási irány Helytelen forgásirány Lásd a kivitelezést a 166-ik oldalon. Közeghőmérsékletek A legtöbb típus általában C között alkalmaz ható. A határhőmérsékletek a típustól függően változhatnak, ezért a termékleírások táblá zataiból ellenőrizendők. Amennyiben a ventilátort fe szültségcsökkentéssel szabá lyozni kívánjuk, ezt az értéket közelítőleg 10 C kal csökken teni kell. Utalás: A szellőzés F7 osztá lyú szűrővel pl. LFBR és szűrőfelügyelettel pl.dds el látva megfelel a VDI 6022 műszaki irányelveinek. Útmutatók Oldal Műszaki ismeretek, akusztika, robbanásbiztosság Általános termékismeret,telje sítmény szabályozás Hangnyomás Hangnyomás Légszállítás V. (m 3 /h) a statikus nyomás függvényében lesugárzott szívóoldali Típus LPA db(a) LPA db(a) ΔPst () 1 m re. 1 m re KW 200/4/40/ KD 200/4/40/ KW 225/4/50/ KD 225/4/50/ KD 225/6/50/ KW 250/4/50/ KD 250/4/50/ KW 250/6/50/ KD 250/6/50/ KW 285/4/60/ KD 285/4/60/ KW 285/6/60/ KD 285/6/60/ KD 315/4/60/ KW 315/6/60/ KD 315/6/60/ KD 355/4/70/ KD 355/6/70/ KD 355/8/70/ KD 400/6/80/ KD 400/8/80/ KD 450/6/100/ KD 450/8/100/ KSW 180/2/30/ KSW 225/2/40/ KSW 250/2/40/ KSW 315/4/50/ KSW 355/4/60/ KSW 400/4/60/ KSOD 450/4/70/ KSOD 500/4/80/50 B KSOD 560/4/100/ SKLW 400/4/60/ SKLD 450/4/70/ SKLD 500/4/80/50 B SKLD 560/4/100/

4 Légtechnikai építőelem rendszer Négyszögletes légcsatornákhoz, beépítésre készen 2 Külső rács vagy zsalu 3 Légszűrő 4 Szabályzózsalu 1 Csatornaventilátorok KS SchwenkOut és SilentBox hangcsillapított kivitelek KD/KW kivitelek előrehajló lapátozással 8 Melegvizes ill. villamos fűtők Hőmérséklet szabályozó me legvizes kaloriferekhez 256. oldal Nyomáskülönbség kapcsoló szűrőfelügyeletre, lásd 342. oldal 5 Rezgéscsillaptó összekötőelem Átmeneti idomok 6 7 Hangcsillapító Elektronikus hőmérsékletszabályozó EHS villamos fűtőelemhez, lásd 251.o. Csatornaméret (cm) 30 x x x x x x x x x 50 Oldal Ventilátor KD/KW.. Típus KW 250/6/.. KW 285/6/.. KW 315/6/ Rendelési szám KD/KW.. Típus KW 200/4/.. KW 225/4/.. KW 250/4/.. KW 285/4/.. KD 315/6/.. KD 355/8/.. KD 400/8/.. KD 450/8/ Rendelési szám KD.. Típus KD 200/4/.. KD 225/6/.. KD 250/6/.. KD 285/6/.. KD 315/4/.. KD 355/6/.. KD 400/6/.. KD 450/6/ Rendelési szám KD.. Típus KD 225/4/.. KD 250/4/.. KD 285/4/.. KD 355/4/ Rendelési szám KD..Ex Típus KD 225/4/..Ex KD 250/4/..Ex KD 285/4/..Ex KD 315/4/..Ex KD 355/6/..Ex Rendelési szám KS.. Típus KSW 180/2/.. KSW 225/2/.. KSW 315/4/.. KSW 355/4/.. KSOD 450/4/.. KSOD 500/4/.. KSOD 560/4/ Rendelési szám KS.. Típus KSW 250/2/.. KSW 400/4/ Rendelési szám SKL.. Típus SKLW 400/4/.. SKLD 450/4/.. SKLD 500/4/.. SKLD 560/4/ Rendelési szám Tartozékok Külsőoldali lezárások, légszűrők, zsaluk Túlnyomáskibocsátók VK 30/15 VK 40/20 VK 50/25 VK 50/30 VK 60/30 VK 60/35 VK 70/40 VK 80/50 VK 100/ Rendelési szám Esővédőrácsok WSG 30/15 WSG 40/20 WSG 50/25 WSG 50/30 WSG 60/30 WSG 60/35 WSG 70/40 WSG 80/50 WSG 100/ Rendelési szám Légszőrők KLF 40/20/..F7 KLF 50/25/..F7 KLF 50/30/..F7 KLF 60/30/..F7 KLF 60/35/..F7 KLF 70/40/..F7 KLF 80/50/..F7 KLF100/50/..F7 247 Rendelési szám Szabályozózsaluk JVK 30/15 JVK 40/20 JVK 50/25 JVK 50/30 JVK 60/30 JVK 60/35 JVK 70/40 JVK 80/50 JVK 100/ Bestell Nr. 8720/ / / / / / / /8655 Kapcsolóelemek Ellenkeret GF 30/15 GF 40/20 GF 50/25 GF 50/30 GF 60/30 GF 60/35 GF 70/40 GF 80/50 GF 100/ Rendelési szám Rezgéstompító csatlakozó VS 30/15 VS 40/20 VS 50/25 VS 50/30 VS 60/30 VS 60/35 VS 70/40 VS 80/50 VS 100/ Rendelési szám Vitorlavászon, Ex VS 50/25 Ex VS 50/30 Ex VS 60/30 Ex VS 60/35 Ex VS 70/40 Ex 244 Rendelési szám Átmeneti idomok téglalapról kör keresztmetszetre Átmeneti idom FSK 30/15 FSK 40/20 FSK 50/25 FSK 50/30 FSK 60/30 FSK 60/35 FSK 70/40 FSK 80/50 FSK 100/50 Rendelési szám Hangcsillapítók Csatorna hangcsillapító KSD 40/20 KSD 50/25 30 KSD 50/25 30 KSD 60/30 35 KSD 60/30 35 KSD 70/40 KSD 80/50 KSD 100/ Rendelési szám Fűtés 2) Villamos fűtőelem 1) EHR K 6/.. EHR K 8/.. EHR K 8/.. EHR K 15/.. EHR K 15/ Rendelési szám Melegvizes fűtőregiszter WHR 2/.. WHR 2/.. WHR 2/.. WHR 2/.. WHR 2/.. WHR 2/.. WHR 2/.. WHR 2/ Rendelési szám ) Minimális légszállításra ügyelni kell 2) Nagyobb teljesítményű fűtőelemeket lásd a termékleírásnál

5 200 mm InlineVent Csatornaventilátorok előrehajló lapátozással, négyszögletes légcsatornához 40 x 20 cm K.. kiváló ár/teljesítmény arány sokféle alkalmazási lehetőség Radiális csatornaventilátorok magas hatásfokkal és jó ár/teljesít mény viszonnyal méretek mm ben Utalások Oldal Műszaki leírások, kiválasztási táblázatok 212 Méretezési alapok Építőkocka rendszer 213 Speciálisan a légcsatorna rend szerbe való közvetlen beépítésre alakították ki. Nagy nyomástelje sítménnyel rendelkezik, amivel a csősúrlódási és alaki vesztesé geket, valamint az egyéb lég technikai berendezések ellenállá sát képes legyőzni. Jellemzők Ház Kétoldali Mez peremekkel el látott, horganyzott acéllemez anyagú ház, helytakarékos ki alakítással. Járókerék A jó hatásfokú, radiális, előre hajló lapátozású, járókerék anyaga horganyzott acél. Az alacsony zajszintű járókerék optimalizált kialakítású csi gaházban forog. A beszívó kúp előtt célszerű a zavar mentes hozzááramlást biz tosítani. Meghajtás Karbantartást nem igénylő külső forgórészes motorral, amelyre a járókerékkel rá van ültetve. Zárt kivitel. Védettség IP 44, illetve IP 54. Trópus álló tekercselés, nedvesség ellen védő impregnálással. Golyóscsapágyazású, a rádió vételt nem zavarja. A zaj és rezgésmentes üzem érdeké ben a forgó részek dinamiku san kiegyensúlyozottak és ru galmasan rögzítettek. Csatlakozó doboz Védettsége IP 54. A ház kül ső oldalán található, egyfázisú típusoknál a kondenzátort is tartalmazza. Motorvédelem A beépített termokontakton keresztül valósul meg, amely kivezetéseit motorvédő ké szülékhez (lásd táblázat) kell csatlakoztatni. Teljesítményszabályozás Fokozatmentesen (elektroniku san) vagy 5 fokozatú trafón keresztül, feszültség csök kentéssel lehetséges. A jel leggörbe mezőkben megtalál hatók az egyes feszültség szintekhez tartozó görbék. Zajadatok A jelleggörbék feletti táblázat ban találhatjuk az összegzett szinteket, valamint az oktáv sávos spektrumokat az aláb biakra: a házon keresztül lesugárzott, a szívóoldali, és a nyomóoldali hangteljesít ményszint. A jelleggörbe mezőben pedig szabályzott üzem esetén a szívóoldali hangteljesítmény szintek közeli munkaponthoz tartozó értékei olvashatók. A típustáblázatban (lent) eze ken kívül szerepel a ház le sugárzott hangnyomásszintje 4 m re (szabadtéri hangterje dés mellett). Beépítés Minden tengelyhelyzetben le hetséges. Típus Rend.sz. Max. Légszállítás Névleges fordulat szám Hangnyomás (háznál lesugárzott) Teljesítményfelvétel Bekötési rajz Megengedett közeg hőmérséklet névleges szabályzott 5 fokozatú fordulatszám vezérlő motorvédelem motorvédelemmel nélkül Motorvédő készülék, a beépített termokontakthoz csatlakoztatható min 1 db(a) 4 m re kw A SS + o C + o C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Egyfázisú, 230 V, 50 Hz, üzemi kondenzátoros motor, védettség IP 44 KW 200/4/40/ ,23 1, TSW 1, MWS 1, MW 1579 Háromfázisú motor, 230/400 V, 50 Hz, védettség IP 54 KD 200/4/40/ ,30 0, TSD 0, RDS MD 5849 Tömeg 214

6 InlineVent Csatornaventilátorok 200 mm előrehajló lapátozással, négyszögletes légcsatornához 40 x 20 cm KW 200/4/40/20 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 200/4/40/20 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) Tiltott tartomány 230 V 170 V 140 V 100 V 80 V 400 V 280 V 200 V 140 V 80 V Tartozékok Túlnyomáskibocsátó zsalu VK 40/20 rend.sz Önműködő üzem, világosszürke műanyagból készül. Esővédő fixzsalu WSG 40/20 rend.sz Stabil konstrukció, extrudált alumínium profilokkal, természe tes színre eloxálva. Légszűrő KLF 40/20 rend.sz KLF 40/20 F7 rend.sz Nagy felületű szűrőkazetta, ma gas porfelvevő képességgel. A szűrőszövet anyaga regenerál ható műszál, erősen rögzítve. Horganyzott acéllemez ház, mindkét oldalán szabványos pe remekkel. Szabályozó zsalu JVK 40/20 rend.sz A ház kétoldalt peremes, lég csatornába építéshez, az állító mechanika a légáramon kívül elhelyezett. Átmeneti idom FSK 40/20 rend.sz A négyszögletes csatornaven tilátorok kerek csőrendszerekbe való illesztéséhez. További tartozékok Oldal Túlnyomáskibocsátó zsaluk és esővédő rácsok 244, Légszűrők, fűtőelemek és hangcsillapítók Hőmérséklet szabályozó rend szerek, fűtőelemekhez 251,256.. Fordulatszám vezérlők és motorvédő készülékek F7 szűrőminőség és DDS szűrőfelügyelet alkalmazásá val a frisslevegős befúvó rendszer megfelel a szigorú VDI 6022 előírásoknak is. Ellenkarima GF 40/20 rend.sz Horganyzott acéllemez karima keretek a légcsatornával való összekötéshez. Rezgéstompító csatlakozás VS 40/20 rend.sz Flexibilis összekötő elem, két oldali horganyzott acél karimák kal, középen körbefutó, elaszti kus, légtömör szövettel. Légcsatorna hangcsillapító KSD 40/20 rend.sz Horganyzott acéllemez ház, kétoldali szabványos peremek kel. A ventilátor szívó és nyomóoldalára is alkalmazható, de kb. 0,5 1 m sima csatorna elemet építsünk a ventilátor és a hangcsillapító közé, az áram lás rendeződéséhez. Villamos fűtőelem EHR K 6/40/20 rend.sz Zárt csőfűtőelem, horganyzott acél házban, kétoldalt szab ványos peremekkel. Melegvizes fűtőregiszter WHR 2/40/20 rend.sz WHR 4/40/20 rend.sz Négyszögletes légcsatornákba építhető kivitel. Hőmérséklet szabályozó rendszer melegvizes kaloriferhez WHS 1100 rend.sz villamos fűtőelemhez EHSD 16 rend.sz

7 225 mm InlineVent Csatornaventilátorok előrehajló lapátozással, négyszögletes légcsatornához 50 x 25 cm K.. kiváló ár/teljesítmény arány sokféle alkalmazási lehetőség Radiális csatornaventilátorok magas hatásfokkal és jó ár/teljesít mény viszonnyal Speciálisan a légcsatorna rend szerbe való közvetlen beépítésre alakították ki. Nagy nyomástelje sítménnyel rendelkezik, amivel a csősúrlódási és alaki vesztesé geket, valamint az egyéb lég technikai berendezések ellenállá sát képes legyőzni. Jellemzők Ház Kétoldali Mez peremekkel el látott, horganyzott acéllemez anyagú ház, helytakarékos ki alakítással. Járókerék A jó hatásfokú, radiális, előre hajló lapátozású, járókerék anyaga horganyzott acél. Az alacsony zajszintű járókerék optimalizált kialakítású csi gaházban forog. A beszívó kúp előtt célszerű a zavar mentes hozzááramlást biz tosítani. Meghajtás Karbantartást nem igénylő külső forgórészes motorral, amelyre a járókerékkel rá van ültetve. Zárt kivitel. Védettség IP 44, illetve IP 54. Trópus álló tekercselés, nedvesség ellen védő impregnálással. Golyóscsapágyazású, a rá dióvételt nem zavarja. A zaj és rezgésmentes üzem ér dekében a forgó részek dina mikusan kiegyensúlyozottak és rugalmasan rögzítettek. méretek mm ben Csatlakozó doboz Védettsége IP 54. A ház kül ső oldalán található, egyfázisú típusoknál a kondenzátort is tartalmazza. Motorvédelem A beépített termokontakton keresztül valósul meg, amely kivezetéseit motorvédő ké szülékhez (lásd táblázat) kell csatlakoztatni. Teljesítményszabályozás Fokozatmentesen (elektroniku san) vagy 5 fokozatú trafón keresztül, feszültség csök kentéssel lehetséges. A jel leggörbe mezőkben megtalál hatók az egyes feszültség szintekhez tartozó görbék. Zajadatok A jelleggörbék feletti táblázat ban találhatjuk az összegzett szinteket, valamint az oktáv sávos spektrumokat az aláb biakra: a házon keresztül lesugárzott, a szívóoldali, és a nyomóoldali hangteljesít ményszint. A jelleggörbe mezőben pedig szabályzott üzem esetén a szívóoldali hangteljesítmény szintek közeli munkaponthoz tartozó értékei olvashatók. A típustáblázatban (lent) eze ken kívül szerepel a ház le sugárzott hangnyomásszintje 4 m re (szabadtéri hangterje dés mellett). F7 szűrőminőség és DDS szűrőfelügyelet alkalmazásá val a frisslevegős befúvó rendszer megfelel a szigorú VDI 6022 előírásoknak is. Utalások Oldal Műszaki leírások, kiválasztási táblázatok 212 Méretezési alapok Építőkocka rendszer 213 Beépítés Minden tengelyhelyzetben le hetséges. Robbanásbiztos kivitel A motorvédelem ún. kaltlei ter rel valósul meg, amit megfelelő leoldóhoz (MSA) kell kötni. Itt megengedett a feszültségcsökkentéses fordu latszám szabályozás is, de 95 V alá szabályozni tilos. További tartozékok Oldal Túlnyomáskibocsátó zsaluk és esővédő rácsok 244, Légszűrők, fűtőelemek és hangcsillapítók Hőmérséklet szabályozó rend szerek, fűtőelemekhez 251,256.. Fordulatszám vezérlők és motorvédő készülékek Típus Rend.sz. Max. Légszállítás Névleges fordulat szám Hangnyomás (háznál lesugárzott) Teljesítményfelvétel Bekötési rajz Megengedett közeg hőmérséklet névleges szabályzott 5 fokozatú fordulatszám vezérlő motorvédelem motorvédelemmel nélkül Motorvédő készülék, a beépített termokontakthoz csatlakoztatható min 1 db(a) 4 m re kw A SS + o C + o C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Egyfázisú, 230 V, 50 Hz, üzemi kondenzátoros motor, védettség IP 54 KW 225/4/50/ ,53 2, ,5 TSW MWS MW 1579 Háromfázisú motor, 230/400 V, 50 Hz, védettség IP 54 KD 225/6/50/ ,22 0,78/0, TSD 0, RDS MD 5849 KD 225/4/50/ ,55 1,6/0, ,5 TSD 1, RDS MD 5849 Robbanásbiztos E Exe II, Hőmérsékletosztály T1 T3, háromfázisú motor 400 V, 50 Hz, védettség IP 44 KD 225/4/50/25 Ex ,49 0, ,5 TSD 1, MSA 1289 Tömeg 216

8 InlineVent Csatornaventilátorok 225 mm előrehajló lapátozással, négyszögletes légcsatornához 50 x 25 cm KW 225/4/50/25 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 225/6/50/25 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 225/4/50/ V 170 V 140 V 100 V 80 V 400 V 280 V 200 V 140 V 80 V L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 225/4/50/25 Ex 400 V 280 V 200 V 140 V 80 V L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) Tiltott tartomány 400 V 280 V 200 V 140 V 80 V 79 Tartozékok Túlnyomáskibocsátó zsalu VK 50/25 rend.sz Önműködő üzem, világosszürke műanyagból készül. Esővédő fixzsalu WSG 50/25 rend.sz Stabil konstrukció, extrudált alu mínium profilokkal, természetes színre eloxálva. Légszűrő KLF 50/25 30 rend.sz KLF 50/25 30 F7 rend.sz Nagy felületű szűrőkazetta, ma gas porfelvevő képességgel. A szűrőszövet anyaga regenerál ható műszál, erősen rögzítve. Horganyzott acéllemez ház, mindkét oldalán szabványos pe remekkel. Szabályzózsalu JVK 50/25 rend.sz A ház kétoldalt peremes, lég csatornába építéshez, az állító mechanika a légáramon kívül elhelyezett. Átmeneti idom FSK 50/25 rend.sz A négyszögletes csatornaven tilátorok kerek csőrendszerekbe való illesztéséhez. Ellenkarima GF 50/25 rend.sz Horganyzott acéllemez karima keretek a légcsatornával való összekötéshez. Rezgéstompító csatlakozás VS 50/25 rend.sz Flexibilis összekötő elem, két oldali horganyzott acél karimák kal, középen körbefutó, elaszti kus, légtömör szövettel. robbanásbiztos ventilátorhoz VS 50/25 Ex rend.sz Légcsatorna hangcsillapító KSD 50/25 30 rend.sz Horganyzott acéllemez ház, kétoldali szabványos peremek kel. A ventilátor szívó és nyomóoldalára is alkalmazható, de kb. 0,5 1 m sima csatorna elemet építsünk be. Villamos fűtőelem EHR K 8/50/25 30 Rsz:8704 Zárt csőfűtőelem, horganyzott acél házban, kétoldalt szab ványos peremekkel. Melegvizes fűtőregiszter WHR 2/50/25 30 rend.sz WHR 4/50/25 30 rend.sz Négyszögletes légcsatornákba építhető kivitel. Hőmérséklet szabályozó rendszer melegvizes kaloriferhez WHS 1100 rend.sz WHS 2200 rend.sz villamos fűtőelemhez EHSD 16 rend.sz

9 250 mm InlineVent Csatornaventilátorok előrehajló lapátozással, négyszögletes légcsatornához 50 x 30 cm K.. kiváló ár/teljesítmény arány sokféle alkalmazási lehetőség Radiális csatornaventilátorok magas hatásfokkal és jó ár/teljesít mény viszonnyal Speciálisan a légcsatorna rend szerbe való közvetlen beépítésre alakították ki. Nagy nyomástelje sítménnyel rendelkezik, amivel a csősúrlódási és alaki vesztesé geket, valamint az egyéb lég technikai berendezések ellenállá sát képes legyőzni. Jellemzők Ház Kétoldali Mez peremekkel el látott, horganyzott acéllemez anyagú ház, helytakarékos ki alakítással. Járókerék A jó hatásfokú, radiális, előre hajló lapátozású, járókerék anyaga horganyzott acél. Az alacsony zajszintű járókerék optimalizált kialakítású csi gaházban forog. A beszívó kúp előtt célszerű a zavar mentes hozzááramlást biz tosítani. Meghajtás Karbantartást nem igénylő külső forgórészes motorral, amelyre a járókerékkel rá van ültetve. Zárt kivitel. Védettség IP 44, illetve IP 54. Trópus álló tekercselés, nedvesség ellen védő impregnálással. Golyóscsapágyazású, a rá dióvételt nem zavarja. A zaj és rezgésmentes üzem ér dekében a forgó részek dina mikusan kiegyensúlyozottak és rugalmasan rögzítettek. Típus Rend.sz. Max. Légszállítás méretek mm ben Névleges fordulat szám Hangnyomás (háznál lesugárzott) Teljesítményfelvétel Bekötési rajz Megengedett közeg hőmérséklet névleges szabályzott Tömeg 5 fokozatú fordulatszám vezérlő motorvédelem motorvédelemmel nélkül Motorvédő készülék, a beépített termokontakthoz csatlakoztatható min 1 db(a) 4 m re kw A SS + o C + o C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Egyfázisú, 230 V, 50 Hz, üzemi kondenzátoros motor, védettség IP 54 KW 250/6/50/30 1) ,29 1, ,5 TSW MWS MW 1579 KW 250/4/50/ ,76 3, ,5 TSW MWS MW 1579 Háromfázisú motor, 230/400 V, 50 Hz, védettség IP 54 Csatlakozó doboz Védettsége IP 54. A ház kül ső oldalán található, egyfázisú típusoknál a kondenzátort is tartalmazza. Motorvédelem A beépített termokontakton keresztül valósul meg, amely kivezetéseit motorvédő ké szülékhez (lásd táblázat) kell csatlakoztatni. Teljesítményszabályozás Fokozatmentesen (elektroniku san) vagy 5 fokozatú trafón keresztül, feszültség csök kentéssel lehetséges. A jel leggörbe mezőkben megtalál hatók az egyes feszültség szintekhez tartozó görbék. KD 250/6/50/ ,33 1,2/0, TSD 0, RDS MD 5849 KD 250/4/50/ ,79 2,4/1, ,5 TSD 3, RDS MD 5849 Robbanásbiztos E Exe II, Hőmérsékletosztály T1 T3, háromfázisú motor 400 V, 50 Hz, védettség IP 44 Zajadatok A jelleggörbék feletti táblázat ban találhatjuk az összegzett szinteket, valamint az oktáv sávos spektrumokat az aláb biakra: a házon keresztül lesugárzott, a szívóoldali, és a nyomóoldali hangteljesít ményszint. A jelleggörbe mezőben pedig szabályzott üzem esetén a szívóoldali hangteljesítmény szintek közeli munkaponthoz tartozó értékei olvashatók. A típustáblázatban (lent) eze ken kívül szerepel a ház le sugárzott hangnyomásszintje 4 m re (szabadtéri hangterje dés mellett). F7 szűrőminőség és DDS szűrőfelügyelet alkalmazásá val a frisslevegős befúvó rendszer megfelel a szigorú VDI 6022 előírásoknak is. Utalások Oldal Műszaki leírások, kiválasztási táblázatok 212 Méretezési alapok Építőkocka rendszer 213 Beépítés Minden tengelyhelyzetben le hetséges. Robbanásbiztos kivitel A motorvédelem ún. kaltlei ter rel valósul meg, amit megfelelő leoldóhoz (MSA) kell kötni. Így megengedett a feszültségcsökkentéses fordu latszám szabályozás is, de 95 V alá szabályozni tilos. További tartozékok Oldal Túlnyomáskibocsátó zsaluk és esővédő rácsok 244, Légszűrők, fűtőelemek és hangcsillapítók Hőmérséklet szabályozó rend szerek, fűtőelemekhez 251,256.. Fordulatszám vezérlők és motorvédő készülékek KD 250/4/50/30 Ex ,90 1, ,5 TSD 3, MSA ) Ennél a típusnál a jelleggörbe eltér 218

10 InlineVent Csatornaventilátorok 250 mm előrehajló lapátozással, négyszögletes légcsatornához 50 x 30 cm KW 250/4/50/30 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 250/6/50/30 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) Tiltott tartomány Tiltott tartomány 230 V 170 V 140 V 100 V 80 V L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 250/4/50/30 KD 250/4/50/30 Ex 400 V 280 V 200 V 140 V 80 V 400 V 280 V 200 V 140 V 80 V L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) Tiltott tartomány 400 V 280 V 200 V 140 V 80 V 84 Tartozékok Túlnyomáskibocsátó zsalu VK 50/30 rend.sz Önműködő üzem, világosszürke műanyagból készül. Esővédő fixzsalu WSG 50/30 rend.sz Stabil konstrukció, extrudált alu mínium profilokkal, természetes színre eloxálva. Légszűrő KLF 50/25 30 rend.sz KLF 50/25 30 F7 rend.sz Nagy felületű szűrő kazetta, ma gas porfelvevő képességgel. A szűrőszövet anyaga regenerál ható műszál, erősen rögzítve. Horganyzott acéllemez ház, szabványos peremekkel. Szabályzózsalu JVK 50/30 rend.sz A ház kétoldalt peremes, lég csatornába építéshez, az állító mechanika a légáramon kívül elhelyezett. Átmeneti idom FSK 50/30 rend.sz A négyszögletes csatornaven tilátorok kerek csőrendszerekbe való illesztéséhez. Ellenkarima GF 50/30 rend.sz Horganyzott acéllemez karima keretek a légcsatornával való összekötéshez. Rezgéstompító csatlakozás VS 50/30 rend.sz Flexibilis összekötő elem, két oldali horganyzott acél karimák kal, középen körbefutó, elaszti kus, légtömör szövettel. robbanásbiztos ventilátorhoz VS 50/30 Ex rend.sz Légcsatorna hangcsillapító KSD 50/25 30 rend.sz A ventilátor szívó és nyomóoldalára is alkalmazható, de kb. 0,5 1 m sima csatorna elemet építsünk a ventilátor és a hangcsillapító közé, az áram lás rendeződéséhez. Villamos fűtőelem EHR K 8/50/25 30 rend.sz Zárt csőfűtőelem, horganyzott acél házban, kétoldalt szab ványos peremekkel. Melegvizes fűtőregiszter WHR 2/50/25 30 rend.sz WHR 4/50/25 30 rend.sz Négyszögletes légcsatornákba építhető kivitel. Hőmérséklet szabályozó rendszer melegvizes kaloriferhez WHS 1100 rend.sz WHS 2200 rend.sz villamos fűtőelemhez EHSD 16 rend.sz

11 285 mm InlineVent Csatornaventilátorok előrehajló lapátozással, négyszögletes légcsatornához 60 x 30 cm K.. kiváló ár/teljesítmény arány sokféle alkalmazási lehetőség Radiális csatornaventilátorok magas hatásfokkal és jó ár/teljesít mény viszonnyal Speciálisan a légcsatorna rend szerbe való közvetlen beépítésre alakították ki. Nagy nyomástelje sítménnyel rendelkezik, amivel a csősúrlódási és alaki vesztesé geket, valamint az egyéb lég technikai berendezések ellenállá sát képes legyőzni. Jellemzők Ház Kétoldali Mez peremekkel el látott, horganyzott acéllemez anyagú ház, helytakarékos ki alakítással. Járókerék A jó hatásfokú, radiális, előre hajló lapátozású, járókerék anyaga horganyzott acél. Az alacsony zajszintű járókerék optimalizált kialakítású csi gaházban forog. A beszívó kúp előtt célszerű a zavar mentes hozzááramlást biz tosítani. Meghajtás Karbantartást nem igénylő külső forgórészes motorral, amelyre a járókerékkel rá van ültetve. Zárt kivitel. Védettség IP 44, illetve IP 54. Trópus álló tekercselés, nedvesség ellen védő impregnálással. Golyóscsapágyazású, a rádió vételt nem zavarja. A zaj és rezgésmentes üzem érdeké ben a forgó részek dinamiku san kiegyensúlyozottak és ru galmasan rögzítettek. méretek mm ben Csatlakozó doboz Védettsége IP 54. A ház kül ső oldalán található, egyfázisú típusoknál a kondenzátort is tartalmazza. Motorvédelem A beépített termokontakton keresztül valósul meg, amely kivezetéseit motorvédő ké szülékhez (lásd táblázat) kell csatlakoztatni. Teljesítményszabályozás Fokozatmentesen (elektroniku san) vagy 5 fokozatú trafón keresztül, feszültség csök kentéssel lehetséges. A jel leggörbe mezőkben megtalál hatók az egyes feszültség szinthez tartozó görbék. Zajadatok A jelleggörbék feletti táblázat ban találhatjuk az összegzett szinteket, valamint az oktáv sávos spektrumokat az aláb biakra: a házon keresztül lesugárzott, a szívóoldali, és a nyomóoldali hangteljesít ményszint. A jelleggörbe mezőben pedig szabályzott üzem esetén a szívóoldali hangteljesítmény szintek közeli munkaponthoz tartozó értékei olvashatók. A típustáblázatban (lent) eze ken kívül szerepel a ház le sugárzott hangnyomásszintje 4 m re (szabadtéri hangterje dés mellett). F7 szűrőminőség és DDS szűrőfelügyelet alkalmazásá val a frisslevegős befúvó rendszer megfelel a szigorú VDI 6022 előírásoknak is. Utalások Oldal Műszaki leírások, kiválasztási táblázatok 212 Méretezési alapok Építőkocka rendszer 213 Beépítés Minden tengelyhelyzetben le hetséges. Robbanásbiztos kivitel A motorvédelem ún. kaltlei ter rel valósul meg, amit megfelelő leoldóhoz (MSA) kell kötni. Itt megengedett a feszültségcsökkentéses fordu latszám szabályozás is, de 95 V alá szabályozni tilos. További tartozékok Oldal Túlnyomáskibocsátó zsaluk és esővédő rácsok 244, Légszűrők, fűtőelemek és hangcsillapítók Hőmérséklet szabályozó rend szerek, fűtőelemekhez 251,256.. Fordulatszám vezérlők és motorvédő készülékek Típus Rend.sz. Max. Légszállítás Névleges fordulat szám Hangnyomás (háznál lesugárzott) Teljesítményfelvétel Bekötési rajz Megengedett közeg hőmérséklet névleges szabályzott Tömeg 5 fokozatú fordulatszám vezérlő motorvédelem motorvédelemmel nélkül Motorvédő készülék, a beépített termokontakthoz csatlakoztatható min 1 db(a) 4 m re kw A SS. + o C + o C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Egyfázisú, 230 V, 50 Hz, üzemi kondenzátoros motor, védettség IP 54 KW 285/6/60/30 1) ,48 2, TSW MWS MW 1579 KW 285/4/60/ ,21 5, TSW 7, MWS 7, MW 1579 Háromfázisú motor, 230/400 V, 50 Hz, védettség IP 54 KD 285/6/60/ ,42 1,49/0, TSD 1, RDS MD 5849 KD 285/4/60/ ,36 4,1/2, TSD 3, RDS MD 5849 Robbanásbiztos E Exe II, Hőmérsékletosztály T1 T3, háromfázisú motor 230/400 V, 50 Hz, védettség IP 44 KD 285/4/60/30 Ex ,30 3,8/2, TSD 3, MSA ) Ennél a típusnál a jellegörbe eltér. 220

12 InlineVent Csatornaventilátorok 285 mm előrehajló lapátozással, négyszögletes légcsatornához 60 x 30 cm KW 285/4/60/30 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 285/6/60/30 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 285/4/60/30 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 285/4/60/30 Ex 400 V 280 V 200 V 140 V 80 V L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) V 170 V 140 V 100 V 80 V 400 V 280 V 200 V 140 V 80 V Tiltott tartomány 400 V 280 V 200 V 140 V 80 V Tartozékok Túlnyomáskibocsátó zsalu VK 60/30 rend.sz Önműködő üzem, világosszürke műanyagból készül. Esővédő fixzsalu WSG 60/30 rend.sz Stabil konstrukció, extrudált alu mínium profilokkal, természetes színre eloxálva. Légszűrő KLF 60/30 35 rend.sz KLF 60/30 35 F7 rend.sz Nagy felületű szűrőkazetta, ma gas porfelvevő képességgel. A szűrőszövet anyaga regenerálható műszál, erősen rögzítve. Horganyzott acéllemez ház, mindkét oldalán szab ványos peremekkel. Szabályzózsalu JVK 60/30 rend.sz A ház kétoldalt peremes, lég csatornába építéshez, az állító mechanika a légáramon kívül elhelyezett. Átmeneti idom FSK 60/30 rend.sz A négyszögletes csatornaven tilátorok kerek csőrendszerekbe való illesztéséhez. Ellenkarima GF 60/30 rend.sz Horganyzott acéllemez karima keretek a légcsatornával való összekötéshez. Rezgéstompító csatlakozás VS 60/30 rend.sz Flexibilis összekötő elem, két oldali horganyzott acél karimák kal, középen körbefutó, elaszti kus, légtömör szövettel. robbanásbiztos ventilátorhoz VS 60/30 Ex rend.sz Légcsatorna hangcsillapító KSD 60/30 35 rend.sz Horganyzott acéllemez ház, kétoldali szabványos peremek kel. A ventilátor szívó és nyomóoldalára is alkalmazható, de kb. 0,5 1 m sima csatorna elemet építsünk a ventilátor és a hangcsillapító közé, az áram lás rendeződéséhez. Villamos fűtőelem EHR K 15/60/30 35 rend.sz Zárt csőfűtőelem, horganyzott acél házban, kétoldalt szab ványos peremekkel. Melegvizes fűtőregiszter WHR 2/60/30 35 rend.sz WHR 4/60/30 35 rend.sz Négyszögletes légcsatornákba építhető kivitel. Hőmérséklet szabályozó rendszer melegvizes kaloriferhez WHS ) rend.sz villamos fűtőelemhez EHSD 16 rend.sz ) WHR 4/60/30-35 és 2200 l/h esetén csökkent teljesítmény. 221

13 315 mm InlineVent Csatornaventilátorok előrehajló lapátozással, négyszögletes légcsatornához 60 x 35 cm K.. kiváló ár/teljesítmény arány sokféle alkalmazási lehetőség Radiális csatornaventilátorok magas hatásfokkal és jó ár/teljesít mény viszonnyal Speciálisan a légcsatorna rend szerbe való közvetlen beépítésre alakították ki. Nagy nyomástelje sítménnyel rendelkezik, amivel a csősúrlódási és alaki vesztesé geket, valamint az egyéb lég technikai berendezések ellenállá sát képes legyőzni. Jellemzők Ház Kétoldali Mez peremekkel el látott, horganyzott acéllemez anyagú ház, helytakarékos ki alakítással. Járókerék A jó hatásfokú, radiális, előre hajló lapátozású, járókerék anyaga horganyzott acél. Az alacsony zajszintű járókerék optimalizált kialakítású csi gaházban forog. A beszívó kúp előtt célszerű a zavar mentes hozzááramlást biz tosítani. Meghajtás Karbantartást nem igénylő külső forgórészes motorral, amelyre a járókerékkel rá van ültetve. Zárt kivitel. Védettség IP 44, illetve IP 54. Trópus álló tekercselés, nedvesség ellen védő impregnálással. Golyóscsapágyazású, a rá dióvételt nem zavarja. A zaj és rezgésmentes üzem ér dekében a forgó részek dina mikusan kiegyensúlyozottak és rugalmasan rögzítettek. méretek mm ben Csatlakozó doboz Védettsége IP 54. A ház kül ső oldalán található, egyfázisú típusoknál a kondenzátort is tartalmazza. Motorvédelem A beépített termokontakton keresztül valósul meg, amely kivezetéseit motorvédő ké szülékhez (lásd táblázat) kell csatlakoztatni. Teljesítményszabályozás Fokozatmentesen (elektroniku san) vagy 5 fokozatú trafón keresztül, feszültség csök kentéssel lehetséges. A jel leggörbe mezőkben megtalál hatók az egyes feszültség szintekhez tartozó görbék. Zajadatok A jelleggörbék feletti táblázat ban találhatjuk az összegzett szinteket, valamint az oktáv sávos spektrumokat az aláb biakra: a házon keresztül lesugárzott, a szívóoldali, és a nyomóoldali hangteljesít ményszint. A jelleggörbe mezőben pedig szabályzott üzem esetén a szívóoldali hangteljesítmény szintek közeli munkaponthoz tartozó értékei olvashatók. A típustáblázatban (lent) eze ken kívül szerepel a ház le sugárzott hangnyomásszintje 4 m re (szabadtéri hangterje dés mellett). F7 szűrőminőség és DDS szűrőfelügyelet alkalmazásá val a frisslevegős befúvó rendszer megfelel a szigorú VDI 6022 előírásoknak is. Utalások Oldal Műszaki leírások, kiválasztási táblázatok 212 Méretezési alapok Építőkocka rendszer 213 Beépítés Minden tengelyhelyzetben le hetséges. Robbanásbiztos kivitel A motorvédelem ún. kaltlei ter rel valósul meg, amit megfelelő leoldóhoz (MSA) kell kötni. Itt megengedett a feszültségcsökkentéses fordu latszám szabályozás is, de 95 V alá szabályozni tilos. További tartozékok Oldal Túlnyomáskibocsátó zsaluk és esővédő rácsok 244, Légszűrők, fűtőelemek és hangcsillapítók Hőmérséklet szabályozó rend szerek, fűtőelemekhez 251,256.. Fordulatszám vezérlők és motorvédő készülékek Típus Rend.sz. Max. Légszállítás Névleges fordulat szám Hangnyomás (háznál lesugárzott) Teljesítményfelvétel Bekötési rajz Megengedett közeg hőmérséklet névleges szabályzott 5 fokozatú fordulatszám vezérlő motorvédelem motorvédelemmel nélkül Motorvédő készülék, a beépített termokontakthoz csatlakoztatható min 1 db(a) 4 m re kw A SS + o C + o C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. Egyfázisú, 230 V, 50 Hz, üzemi kondenzátoros motor, védettség IP 54 KW 315/6/60/ ,56 2, TSW MWS MW 1579 Háromfázisú motor, 230/400 V, 50 Hz, védettség IP 54 KD 315/6/60/ ,91 3,1/1, TSD 3, RDS MD 5849 KD 315/4/60/ ,46 7,1/4, TSD 5, RDS MD 5849 Robbanásbiztos E Exe II, Hőmérsékletosztály T1 T3, háromfázisú motor 230/400 V, 50 Hz, védettség IP 44 KD 315/4/60/35 Ex ,10 6,8/3, TSD 5, MSA 1289 Tömeg 222

14 InlineVent Csatornaventilátorok 315 mm előrehajló lapátozással, négyszögletes légcsatornához 60 x 35 cm KW 315/6/60/35 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 315/6/60/ L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 315/4/60/ V 280 V 200 V 140 V 80 V L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 315/4/60/35 Ex 400 V 280 V 200 V 140 V 80 V Tiltott tartomány L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) V 280 V 200 V 140 V 80 V 87 Tiltott tartomány 230 V 170 V 140 V 100 V 80 V 70 Tartozékok Túlnyomáskibocsátó zsalu VK 60/35 rend.sz Önműködő üzem, világosszürke műanyagból készül. Esővédő fixzsalu WSG 60/35 rend.sz Stabil konstrukció, extrudált alu mínium profilokkal, természetes színre eloxálva. Légszűrő KLF 60/30 35 rend.sz KLF 60/30 35 F7 rend.sz Nagy felületű szűrőkazetta, ma gas porfelvevő képességgel. A szűrőszövet anyaga regenerálható műszál, erősen rögzítve. Horganyzott acéllemez ház, mindkét oldalán szab ványos peremekkel. Szabályzózsalu JVK 60/35 rend.sz A ház kétoldalt peremes, lég csatornába építéshez, az állító mechanika a légáramon kívül elhelyezett. Átmeneti idom FSK 60/35 rend.sz A négyszögletes csatornaven tilátorok kerek csőrendszerekbe való illesztéséhez. Ellenkarima GF 60/35 rend.sz Horganyzott acéllemez karima keretek a légcsatornával való összekötéshez. Rezgéstompító csatlakozás VS 60/35 rend.sz Flexibilis összekötő elem, két oldali horganyzott acél karimák kal, középen körbefutó, elaszti kus, légtömör szövettel. robbanásbiztos ventilátorhoz VS 60/35 Ex rend.sz Légcsatorna hangcsillapító KSD 60/30 35 rend.sz Horganyzott acéllemez ház, kétoldali szabványos peremek kel. A ventilátor szívó és nyomóoldalára is alkalmazható, de kb. 0,5 1 m sima csatorna elemet építsünk a ventilátor és a hangcsillapító közé, az áram lás rendeződéséhez. Villamos fűtőelem EHR K 15/60/30 35 rend.sz Zárt csőfűtőelem, horganyzott acél házban, kétoldalt szab ványos peremekkel. Melegvizes fűtőregiszter WHR 2/60/30 35 rend.sz WHR 4/60/30 35 rend.sz Négyszögletes légcsatornákba építhető kivitel. Hőmérséklet szabályozó rendszer melegvizes kaloriferhez WHS ) rend.sz villamos fűtőelemhez EHSD 16 rend.sz ) WHR 4/60/30-35 és 2200 l/h esetén csökkent teljesítmény. 223

15 355 mm InlineVent Csatornaventilátorok előrehajló lapátozással, négyszögletes légcsatornához 70 x 40 cm K.. kiváló ár/teljesítmény arány sokféle alkalmazási lehetőség Radiális csatornaventilátorok magas hatásfokkal és jó ár/teljesít mény viszonnyal Speciálisan a légcsatorna rend szerbe való közvetlen beépítésre alakították ki. Nagy nyomástelje sítménnyel rendelkezik, amivel a csősúrlódási és alaki vesztesé geket, valamint az egyéb lég technikai berendezések ellenállá sát képes legyőzni. F7 szűrőminőség és DDS szűrőfelügyelet alkalmazásá val a frisslevegős befúvó rendszer megfelel a szigorú VDI 6022 előírásoknak is. Jellemzők Ház Kétoldali Mez peremekkel el látott, horganyzott acéllemez anyagú ház, helytakarékos ki alakítással. méretek mm ben Utalások Oldal Műszaki leírások, kiválasztási táblázatok 212 Méretezési alapok Építőkocka rendszer 213 Járókerék A jó hatásfokú, radiális, előre hajló lapátozású, járókerék anyaga horganyzott acél. Az alacsony zajszintű járókerék optimalizált kialakítású csi gaházban forog. A beszívó kúp előtt célszerű a zavar mentes hozzááramlást biz tosítani. Csatlakozó doboz Védettsége IP 54. A ház kül ső oldalán található. Motorvédelem A beépített termokontakton keresztül valósul meg, amely kivezetéseit motorvédő ké szülékhez (lásd táblázat) kell csatlakoztatni. Meghajtás Karbantartást nem igénylő külső forgórészes motorral, amelyre a járókerékkel rá van ültetve. Zárt kivitel. Védettség IP 44, illetve IP 54. Trópus álló tekercselés, nedvesség ellen védő impregnálással. Golyóscsapágyazású, a rá dióvételt nem zavarja. A zaj és rezgésmentes üzem ér dekében a forgó részek dina mikusan kiegyensúlyozottak és rugalmasan rögzítettek. Teljesítményszabályozás Fokozatmentesen (elektroniku san) vagy 5 fokozatú trafón keresztül, feszültség csök kentéssel lehetséges. A jel leggörbe mezőkben megtalál hatók az egyes feszültség szintekhez tartozó görbék. Zajadatok A jelleggörbék feletti táblázat ban találhatjuk az összegzett szinteket, valamint az oktáv sávos spektrumokat az aláb biakra: a házon keresztül lesugárzott, a szívóoldali, és a nyomóoldali hangteljesít ményszint. A jelleggörbe mezőben pedig szabályzott üzem esetén a szívóoldali hangteljesítmény szintek közeli munkaponthoz tartozó értékei olvashatók. A típustáblázatban (lent) eze ken kívül szerepel a ház le sugárzott hangnyomásszintje 4 m re (szabadtéri hangterje dés mellett). Beépítés Minden tengelyhelyzetben le hetséges. Robbanásbiztos kivitel A motorvédelem ún. kaltlei ter rel valósul meg, amit megfelelő leoldóhoz (MSA) kell kötni. Itt megengedett a feszültségcsökkentéses fordu latszám szabályozás is, de 95 V alá szabályozni tilos. További tartozékok Oldal Túlnyomáskibocsátó zsaluk és esővédő rácsok 244, Légszűrők, fűtőelemek és hangcsillapítók Hőmérséklet szabályozó rend szerek, fűtőelemekhez 251,256.. Fordulatszám vezérlők és motorvédő készülékek Típus Rend.sz. Max. Légszállítás Névleges fordulat szám Háromfázisú motor, 230/400 V, 50 Hz, védettség IP 54 Hangnyomás (háznál lesugárzott) Teljesítményfelvétel Bekötési rajz Megengedett közeg hőmérséklet névleges szabályzott Tömeg 5 fokozatú fordulatszám vezérlő motorvédelem motorvédelemmel nélkül Motorvédő készülék, a beépített termokontakthoz csatlakoztatható min 1 db(a) 4 m re kw A SS + o C + o C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. KD 355/8/70/ ,95 3,3/1, TSD 3, RDS MD 5849 KD 355/6/70/ ,63 5,2/3, TSD 5, RDS MD 5849 KD 355/4/70/ ,60 10,5/6, TSD 7, RDS MD 5849 Robbanásbiztos E Exe II, Hőmérsékletosztály T1 T3, háromfázisú motor 230/400 V, 50 Hz, védettség IP 44 KD 355/6/70/40 Ex ,81 6,4/3, ,5 TSD 5, MSA

16 InlineVent Csatornaventilátorok 355 mm előrehajló lapátozással, négyszögletes légcsatornához 70 x 40 cm KD 355/8/70/40 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 355/6/70/ V 280 V 200 V 140 V 80 V L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 355/4/70/40 Tiltott tartomány 400 V 280 V 200 V 140 V 80 V L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 355/6/70/40 Ex 400 V 280 V 200 V 140 V 80 V L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) V 280 V 200 V 140 V 80 V Tartozékok Túlnyomáskibocsátó zsalu VK 70/40 rend.sz Önműködő üzem, világosszürke műanyagból készül. Esővédő fixzsalu WSG 70/40 rend.sz Stabil konstrukció, extrudált alu mínium profilokkal, természetes színre eloxálva. Légszűrő KLF 70/40 rend.sz KLF 70/40 F7 rend.sz Nagy felületű szűrőkazetta, ma gas porfelvevő képességgel. A szűrőszövet anyaga regenerálható műszál, erősen rögzítve. Horganyzott acéllemez ház, mindkét oldalán szab ványos peremekkel. Szabályzózsalu JVK 70/40 rend.sz A ház kétoldalt peremes, lég csatornába építéshez, az állító mechanika a légáramon kívül elhelyezett. Átmeneti idom FSK 70/40 rend.sz A négyszögletes csatornaven tilátorok kerek csőrendszerekbe való illesztéséhez. Ellenkarima GF 70/40 rend.sz Horganyzott acéllemez karima keretek a légcsatornával való összekötéshez. Rezgéstompító csatlakozás VS 70/40 rend.sz Flexibilis összekötő elem, két oldali horganyzott acél karimák kal, középen körbefutó, elaszti kus, légtömör szövettel. robbanásbiztos ventilátorhoz VS 70/40 Ex rend.sz Légcsatorna hangcsillapító KSD 70/40 rend.sz Horganyzott acéllemez ház, kétoldali szabványos peremek kel. A ventilátor szívó és nyomóoldalára is alkalmazható, de kb. 0,5 1 m sima csatorna elemet építsünk a ventilátor és a hangcsillapító közé, az áram lás rendeződéséhez. Melegvizes fűtőregiszter WHR 2/70/40 rend.sz WHR 4/70/40 rend.sz Négyszögletes légcsatornákba építhető kivitel. Hőmérséklet szabályozó rendszer melegvizes kaloriferhez WHS ) rend.sz ) WHR 4/70/40-35 és 2200 l/h esetén csökkent teljesítmény. 225

17 400 mm InlineVent Csatornaventilátorok előrehajló lapátozással, négyszögletes légcsatornához 80 x 50 cm K.. kiváló ár/teljesítmény arány sokféle alkalmazási lehetőség Radiális csatornaventilátorok magas hatásfokkal és jó ár/teljesít mény viszonnyal méretek mm ben Utalások Oldal Műszaki leírások, kiválasztási táblázatok 212 Méretezési alapok Építőkocka rendszer 213 Speciálisan a légcsatorna rend szerbe való közvetlen beépítésre alakították ki. Nagy nyomástelje sítménnyel rendelkezik, amivel a csősúrlódási és alaki vesztesé geket, valamint az egyéb lég technikai berendezések ellenállá sát képes legyőzni. Jellemzők Ház Kétoldali Mez peremekkel el látott, horganyzott acéllemez anyagú ház, helytakarékos ki alakítással. Járókerék A jó hatásfokú, radiális, előre hajló lapátozású, járókerék anyaga horganyzott acél. Az alacsony zajszintű járókerék optimalizált kialakítású csi gaházban forog. A beszívó kúp előtt célszerű a zavar mentes hozzááramlást biz tosítani. Csatlakozó doboz Védettsége IP 54. A ház kül ső oldalán található. Meghajtás Karbantartást nem igénylő külső forgórészes motorral, amelyre a járókerékkel rá van ültetve. Zárt kivitel. Védettség IP 54. Trópusálló tekercselés, nedvesség ellen védő impregnálással. Golyóscsapá gyazású, a rádióvételt nem zavarja. A zaj és rezgésmen tes üzem érdekében a forgó részek dinamikusan kiegyen súlyozottak és rugalmasan rögzítettek. Motorvédelem A beépített termokontakton keresztül valósul meg, amely kivezetéseit motorvédő ké szülékhez (lásd táblázat) kell csatlakoztatni. Zajadatok A jelleggörbék feletti táblázat ban találhatjuk az összegzett szinteket, valamint az oktáv sávos spektrumokat az aláb biakra: a házon keresztül lesugárzott, a szívóoldali, és a nyomóoldali hangteljesít ményszint. A jelleggörbe mezőben pedig szabályzott üzem esetén a szívóoldali hangteljesítmény szintek közeli munkaponthoz tartozó értékei olvashatók. A típustáblázatban (lent) eze ken kívül szerepel a ház le sugárzott hangnyomásszintje 4 m re (szabadtéri hangterje dés mellett). Teljesítményszabályozás Fokozatmentesen (elektroniku san) vagy 5 fokozatú trafón keresztül, feszültség csök kentéssel lehetséges. A jel leggörbe mezőkben megtalál hatók az egyes feszültség szintekhez tartozó görbék. Beépítés Minden tengelyhelyzetben le hetséges. Típus Rend.sz. Max. Légszállítás Névleges fordulat szám Háromfázisú motor, 230/400 V, 50 Hz, védettség IP 54 Hangnyomás (háznál lesugárzott) Teljesítményfelvétel Bekötési rajz Megengedett közeg hőmérséklet névleges szabályzott Tömeg 5 fokozatú fordulatszám vezérlő motorvédelem motorvédelemmel nélkül Motorvédő készülék, a beépített termokontakthoz csatlakoztatható min 1 db(a) 4 m re kw A SS + o C + o C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. KD 400/8/80/ ,1 4,2/2, TSD 3, RDS MD 5849 KD 400/6/80/ ,7 8,5/4, TSD 5, RDS MD

18 InlineVent Csatornaventilátorok 400 mm előrehajló lapátozással, négyszögletes légcsatornához 80 x 50 cm KD 400/8/80/50 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) KD 400/6/80/50 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) Tiltott tartomány 400 V 280 V 200 V 140 V 80 V 400 V 280 V 200 V 140 V 80 V Tartozékok Túlnyomáskibocsátó zsalu VK 80/50 rend.sz Önműködő üzem, világosszürke műanyagból készül. Esővédő fixzsalu WSG 80/50 rend.sz Stabil konstrukció, extrudált alu mínium profilokkal, természetes színre eloxálva. Légszűrő KLF 80/50 rend.sz KLF 80/50 rend.sz Nagy felületű szűrőkazetta, ma gas porfelvevő képességgel. A szűrőszövet anyaga regenerálható műszál, erősen rögzítve. Horganyzott acéllemez ház, mindkét oldalán szab ványos peremekkel. Szabályzózsalu JVK 80/50 rend.sz A ház kétoldalt peremes, lég csatornába építéshez, az állító mechanika a légáramon kívül elhelyezett. Átmeneti idom FSK 80/50 rend.sz A négyszögletes csatornaven tilátorok kerek csőrendszerekbe való illesztéséhez. További tartozékok Oldal Túlnyomáskibocsátó zsaluk és esővédő rácsok 244, Légszűrők, fűtőelemek és hangcsillapítók Fordulatszám vezérlők és motorvédő készülékek F7 szűrőminőség és DDS szűrőfelügyelet alkalmazásá val a frisslevegős befúvó rendszer megfelel a szigorú VDI 6022 előírásoknak is. Ellenkarima GF 80/50 rend.sz Horganyzott acéllemez karima keretek a légcsatornával való összekötéshez. Rezgéstompító csatlakozás VS 80/50 rend.sz Flexibilis összekötő elem, két oldali horganyzott acél karimák kal, középen körbefutó, elaszti kus, légtömör szövettel. Légcsatorna hangcsillapító KSD 80/50 rend.sz Horganyzott acéllemez ház, kétoldali szabványos peremek kel. A ventilátor szívó és nyomóoldalára is alkalmazható, de kb. 0,5 1 m sima csatorna elemet építsünk a ventilátor és a hangcsillapító közé az, áram lás rendeződéséhez. Melegvizes fűtőregiszter WHR 2/80/50 rend.sz WHR 4/80/50 rend.sz Négyszögletes légcsatornákba építhető kivitel. (egyedi ren delésre) 227

19 450 mm InlineVent Csatornaventilátorok előrehajló lapátozással, négyszögletes légcsatornához 100 x 50 cm K.. kiváló ár/teljesítmény arány sokféle alkalmazási lehetőség Radiális csatornaventilátorok magas hatásfokkal és jó ár/teljesít mény viszonnyal Speciálisan a légcsatorna rend szerbe való közvetlen beépítésre alakították ki. Nagy nyomástelje sítménnyel rendelkezik, amivel a csősúrlódási és alaki vesztesé geket, valamint az egyéb lég technikai berendezések ellenállá sát képes legyőzni. méretek mm ben Utalások Oldal Műszaki leírások, kiválasztási táblázatok 212 Méretezési alapok Építőkocka rendszer 213 Jellemzők Ház Kétoldali Mez peremekkel el látott, horganyzott acéllemez anyagú ház, helytakarékos ki alakítással. Járókerék A jó hatásfokú, radiális, előre hajló lapátozású, járókerék anyaga horganyzott acél. Az alacsony zajszintű járókerék optimalizált kialakítású csi gaházban forog. A beszívó kúp előtt célszerű a zavar mentes hozzááramlást biz tosítani. Meghajtás Karbantartást nem igénylő külső forgórészes motorral, amelyre a járókerékkel rá van ültetve. Zárt kivitel. Védettség IP 54. Trópusálló tekercselés, nedvesség ellen védő impregnálással. Golyóscsapágyazású, a rá dióvételt nem zavarja. A zaj és rezgésmentes üzem ér dekében a forgó részek dina mikusan kiegyensúlyozottak és rugalmasan rögzítettek. Csatlakozó doboz Védettsége IP 54. A ház kül ső oldalán található. Motorvédelem A beépített termokontakton keresztül valósul meg, amely kivezetéseit motorvédő ké szülékhez (lásd táblázat) kell csatlakoztatni. Teljesítményszabályozás Fokozatmentesen (elektroniku san) vagy 5 fokozatú trafón keresztül, feszültség csök kentéssel lehetséges. A jel leggörbe mezőkben megtalál hatók az egyes feszültség szintekhez tartozó görbék. Zajadatok A jelleggörbék feletti táblázat ban találhatjuk az összegzett szinteket, valamint az oktáv sávos spektrumokat az aláb biakra: a házon keresztül lesugárzott, a szívóoldali, és a nyomóoldali hangteljesít ményszint. A jelleggörbe mezőben pedig szabályzott üzem esetén a szívóoldali hangteljesítmény szintek közeli munkaponthoz tartozó értékei olvashatók. A típustáblázatban (lent) eze ken kívül szerepel a ház le sugárzott hangnyomásszintje 4 m re (szabadtéri hangterje dés mellett). Beépítés Minden tengelyhelyzetben le hetséges. Típus Rend.sz. Max. Légszállítás Névleges fordulat szám Háromfázisú motor, 230/400 V, 50 Hz, védettség IP 54 Hangnyomás (háznál lesugárzott) Teljesítményfelvétel Bekötési rajz Megengedett közeg hőmérséklet névleges szabályzott Tömeg 5 fokozatú fordulatszám vezérlő motorvédelem motorvédelemmel nélkül Motorvédő készülék, a beépített termokontakthoz csatlakoztatható min 1 db(a) 4 m re kw A SS. + o C + o C kg Típus Rend.sz. Típus Rend.sz. Típus Rend.sz. KD 450/8/100/ ,3 8,12/4, TSD 5, RDS MD 5849 KD 450/6/100/ ,8 1,8/6, TSD 7, RDS MD

20 InlineVent Csatornaventilátorok 450 mm előrehajló lapátozással, négyszögletes légcsatornához 100 x 50 cm KD 450/8/100/50 Tartozékok L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) V 280 V 200 V 140 V 80 V Túlnyomáskibocsátó zsalu VK 100/50 rend.sz Önműködő üzem, világosszürke műanyagból készül. Esővédő fixzsalu WSG 100/50 rend.sz Stabil konstrukció, extrudált alu mínium profilokkal, természetes színre eloxálva. KD 450/6/100/50 L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) Tiltott tartomány 400 V 280 V 200 V 140 V 80 V Légszűrő KLF 100/50 rend.sz KLF 100/50 F7 rend.sz Nagy felületű szűrőkazetta, ma gas porfelvevő képességgel. A szűrőszövet anyaga regenerálható műszál, erősen rögzítve. Horganyzott acéllemez ház, mindkét oldalán szab ványos peremekkel a légcsa tornába építéshez. Szabályzózsalu JVK 100/50 rend.sz A ház kétoldalt peremes, lég csatornába építéshez, az állító mechanika a légáramon kívül elhelyezett. Átmeneti idom FSK 100/50 rend.sz A négyszögletes csatornaven tilátorok kerek csőrendszerekbe való illesztéséhez. További tartozékok Oldal Túlnyomáskibocsátó zsaluk és esővédő rácsok 244, Légszűrők, fűtőelemek és hangcsillapítók Fordulatszám vezérlők és motorvédő készülékek F7 szűrőminőség és DDS szűrőfelügyelet alkalmazásá val a frisslevegős befúvó rendszer megfelel a szigorú VDI 6022 előírásoknak is. Ellenkarima GF 100/50 rend.sz Horganyzott acéllemez karima keretek a légcsatornával való összekötéshez. Rezgéstompító csatlakozás VS 100/50 rend.sz Flexibilis összekötő elem, két oldali horganyzott acél karimák kal, középen körbefutó, elaszti kus, légtömör szövettel. Légcsatorna hangcsillapító KSD 100/50 rend.sz Horganyzott acéllemez ház, kétoldali szabványos peremek kel. A ventilátor szívó és nyomóoldalára is alkalmazható, de kb. 0,5 1 m sima csatorna elemet építsünk a ventilátor és a hangcsillapító közé, az áram lás rendeződéséhez. A test hangátvitel megakadályozására használjunk rugalmas csatlako zóelemet (VS illetve VS.. Ex típusok). Melegvizes fűtőregiszter WHR 2/100/50 rend.sz WHR 4/100/50 rend.sz Négyszögletes légcsatornákba építhető kivitel. (egyedi rende lésre) 229
