1 Tűzvédelmi rendszerek és záróelemek a Heliostól Megelőző tűzvédelem A megelőző tűzvédelem egyik célja, hogy a tűz átterjedését szomszédos szintekre, helyiségekre meggátolja különféle épületgépészeti megoldá sokkal. A tűzvédelmi előírások ennek érdekében tűzszakaszokat határoznak meg, amely szakaszok határán lévő falak és mennyezetek előírt tűzálló sággal kell rendelkezzenek. A tűz és füst továbbterjedésének megakadá lyozása elméletileg akkor lehetséges, ha ezekben a térhatároló elemekben nincs semmilyen nyílás. A különböző épületgépészeti rendszerek vezetéke inek azonban át kell haladniuk a tűzszakaszokon. Ahhoz, hogy a védelem mégis megmaradjon, a nyí lásokat tűzvédelmi elzárószerkezetek kel kell ellátni. ELS D tűzvédelmi starngelzáró Tűzvédelmi elzárószerkezet szellőző vezetékekbe (a DIN nek megfelelő rendszerekbe). A fővezeté kekbe függőlegesen, közvetlenül a mennyezet alá történő beépítésre. Beépítésével a légbeszívó és kifúvó helyeknél megtakaríthatjuk a tűzvé delmi kivitelű szellőzőelemek alkalma zását. Ideális vegyes csővezeték anyagú rendszereknél (éghető anyagú csővezetékek esetén is). Használata engedélyezett egyedi és központi szellőzőrendszereknél (ELS/ZLS), elszívó és befúvó üzem nél egyaránt lásd 26. oldal BSH új tűzvédelmi rendszer K besorolású rendszerekhez. Megakadályozza a tűz továbbterjedé sét. Beépítése a menynyezeti részen történik, a függőleges felszállóba csúsztatva. A csonkokkal ellátott típusok a közvetlen födém alatti leágazást is lehetővé teszik. Ideális vegyes csővezeték anyagú felszállóaknáknál (éghető anyagú csövek esetén is). Alkalmazható egyedi és központi szellőztetésnél, elszívásra és befúvásra egyaránt. lásd 24. oldal 18

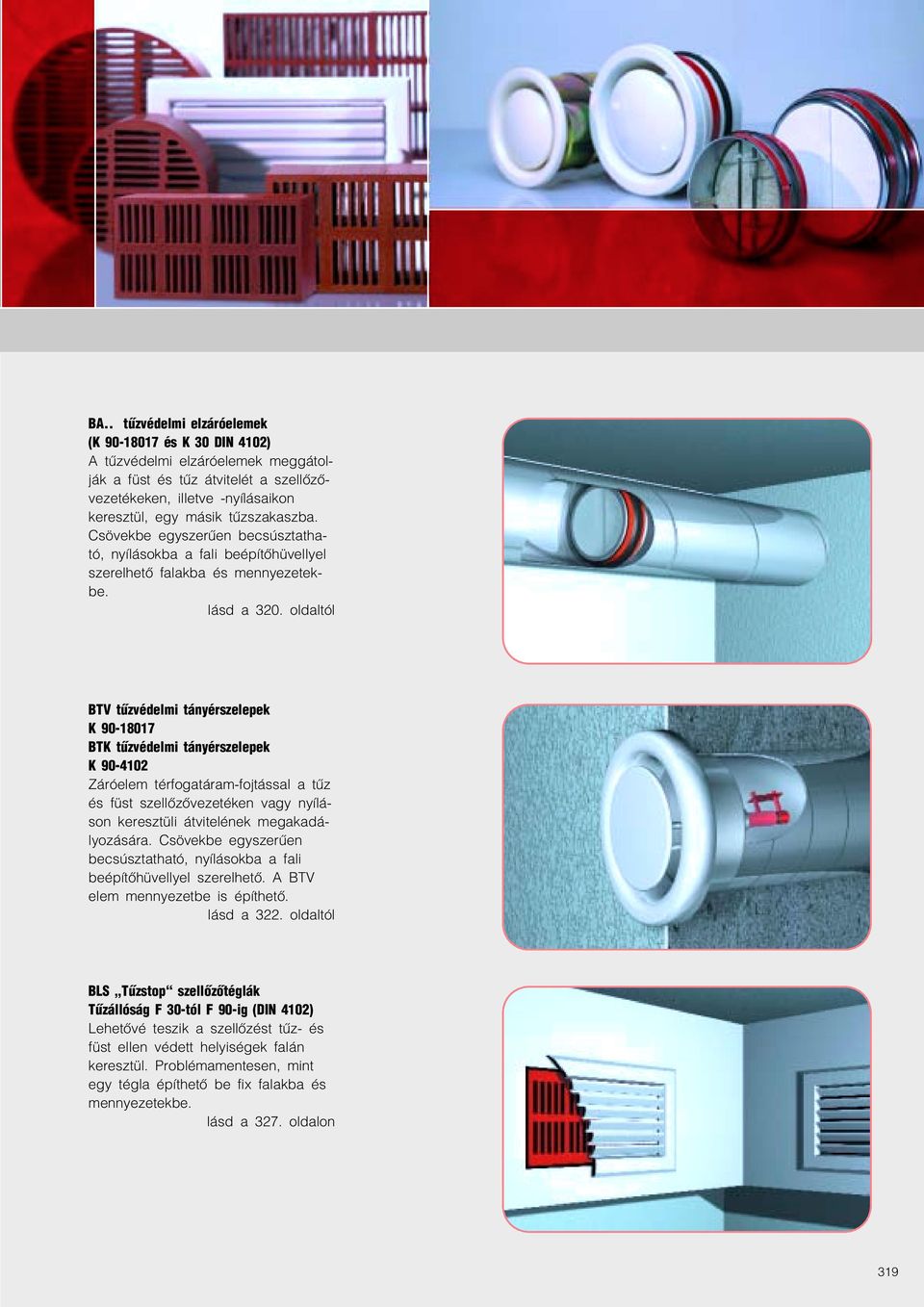

2 BA.. tűzvédelmi elzáróelemek (K és K 0 DIN 4102) A tűzvédelmi elzáróelemek meggátol ják a füst és tűz átvitelét a szellőző vezetékeken, illetve nyílásaikon keresztül, egy másik tűzszakaszba. Csövekbe egyszerűen becsúsztatha tó, nyílásokba a fali beépítőhüvellyel szerelhető falakba és mennyezetek be. lásd a 20. oldaltól BTV tűzvédelmi tányérszelepek K BTK tűzvédelmi tányérszelepek K Záróelem térfogatáram fojtással a tűz és füst szellőzővezetéken vagy nyílá son keresztüli átvitelének megakadá lyozására. Csövekbe egyszerűen becsúsztatható, nyílásokba a fali beépítőhüvellyel szerelhető. A BTV elem mennyezetbe is építhető. lásd a 22. oldaltól BLS Tűzstop szellőzőtéglák Tűzállóság F 0 tól F 90 ig (DIN 4102) Lehetővé teszik a szellőzést tűz és füst ellen védett helyiségek falán keresztül. Problémamentesen, mint egy tégla építhető be fix falakba és mennyezetekbe. lásd a 27. oldalon 19

3 BAE Tűzvédelmi elzáróelem K BAE Engedély: Z karbantartásmentes Alkalmazás Elzáróelem a tűz és a füst továbbterjedésének megaka dályozására. Alkalmas szellő ző aknákba építésre és K tűzállósági követelmé nyekhez a csővezetékbe vagy fali nyílásba illetve mennye zetbe (EH beépítő hüvellyel) szerelve. Működés Ha a környezeti hőmérséklet a +72 C ot meghaladja, az integrált olvadózár a félkör alakú csappantyúkat elereszti, amelyek a rugóerő által hirte len lezárnak. Ezután két biz tosító kengyel reteszeli a csappantyúkat. Hatósági engedély Megfelel DIN szerinti légtechnikai rendszerekbe, engedély Z Különleges tulajdonságok Karbantartásmentes. Spirálkorcolt csövekbe egy szerűen becsúsztatható. Az aknafalon kívül szerelhető. Tetszőleges áramlási irány, ezáltal elszívó és befúvó rendszerekbe is telepíthető. Alacsony légtechnikai ellenál lás, még nagy térfogatáram esetén is. Zajszegény. Vendéglátóipari alkalmazás pl. teakonyhákban, toalettekben, kisebb tartózkodókban. Kivitel Hengeres csőház, pillangó szeleppel és integrált olva dóforrasztással. Szállítás Műanyag fóliában, lezárva. Szerelés A tűzvédelmi tanúsítvány pon tos útmutatásokat ad a fel használásra és a szerelésre vonatkozóan. Ha fali beépítésnél hüvelyt használunk, úgy II es vagy III as csoportú habarcsot, il letve gipsz fugázóanyagot kell a falazásához használni (DIN 105). Tartozék Végálláskapcsoló BAE elemekhez, az üzemi állapot visszajelzésére az épületfelügyelet számára. Beépíthető mindegyik mérethez. BA S rend.sz Váltókapcsoló IP 65 max. terhelés V/5 A (2 A ind.) 1 m hosszú kábel x 0,4 mm Bekötési rajz száma SS 80 Beépítési példák Csőbe építés Az elem egyszerű becsúszta tással kerül a helyére és a csővel együtt rögzítjük a fal ban. A beépítés mindkét irányban lehetséges, a légszállítás irá nyától nem függ. Fali beépítés A fali beépítő hüvely segítsé gével szerelhető tégla, gáz beton vagy gipszkarton, illet ve egyéb F90, F60 vagy F0 as megfelelőségi követel ményű falazataiba, illetve elle nőrzött, legalább 40 mm vas tagságú egyéb falakba. A beépítés mindkét irányban lehetséges, a légszállítás irá nyától nem függ. Mennyezeti beépítés F0, F90 tűzállóságú beton vagy gázbeton mennyezetek be alkalmazható. Nyomásveszteség és zaj Beépítés normál spikocsővel Spikocső Beépítés fali hüvellyel vagy spikocsővel és légbeszívó/kifúvó elemmel Mennyezeti beépítés EH beépitőhüvely lyel vagy spikocsővel és légbeszívó/ki fúvó elemmel Méretválaszték Tartozékok: Típus Rend.sz. méretek (mm) Tömeg Beépítő Rend.sz méretek mm ben A B (kg) hüvely C D E F BAE ,1 BAE ,19 EH BAE ,27 EH BAE ,41 EH BAE ,57 EH BAE méretek mm ben, lásd táblázat EH 20

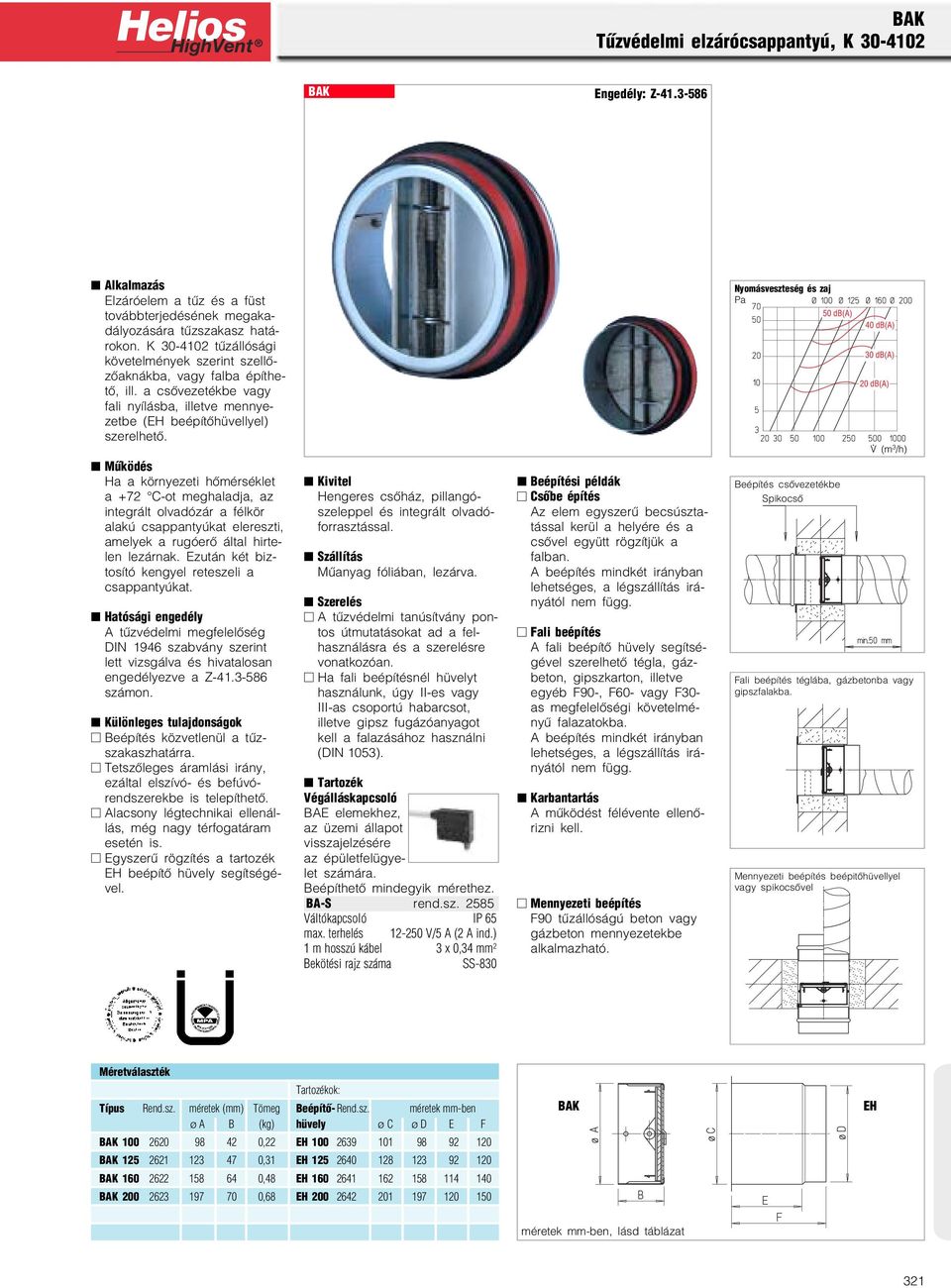

4 BAK Tűzvédelmi elzárócsappantyú, K BAK Engedély: Z Alkalmazás Elzáróelem a tűz és a füst továbbterjedésének megaka dályozására tűzszakasz hatá rokon. K tűzállósági követelmények szerint szellő zőaknákba, vagy falba építhe tő, ill. a csővezetékbe vagy fali nyílásba, illetve mennye zetbe (EH beépítőhüvellyel) szerelhető. Működés Ha a környezeti hőmérséklet a +72 C ot meghaladja, az integrált olvadózár a félkör alakú csappantyúkat elereszti, amelyek a rugóerő által hirte len lezárnak. Ezután két biz tosító kengyel reteszeli a csappantyúkat. Hatósági engedély A tűzvédelmi megfelelőség DIN 1946 szabvány szerint lett vizsgálva és hivatalosan engedélyezve a Z számon. Különleges tulajdonságok Beépítés közvetlenül a tűz szakaszhatárra. Tetszőleges áramlási irány, ezáltal elszívó és befúvó rendszerekbe is telepíthető. Alacsony légtechnikai ellenál lás, még nagy térfogatáram esetén is. Egyszerű rögzítés a tartozék EH beépítő hüvely segítségé vel. Kivitel Hengeres csőház, pillangó szeleppel és integrált olvadó forrasztással. Szállítás Műanyag fóliában, lezárva. Szerelés A tűzvédelmi tanúsítvány pon tos útmutatásokat ad a fel használásra és a szerelésre vonatkozóan. Ha fali beépítésnél hüvelyt használunk, úgy II es vagy III as csoportú habarcsot, illetve gipsz fugázóanyagot kell a falazásához használni (DIN 105). Tartozék Végálláskapcsoló BAE elemekhez, az üzemi állapot visszajelzésére az épületfelügye let számára. Beépíthető mindegyik mérethez. BA S rend.sz Váltókapcsoló IP 65 max. terhelés V/5 A (2 A ind.) 1 m hosszú kábel x 0,4 mm 2 Bekötési rajz száma SS 80 Beépítési példák Csőbe építés Az elem egyszerű becsúszta tással kerül a helyére és a csővel együtt rögzítjük a falban. A beépítés mindkét irányban lehetséges, a légszállítás irá nyától nem függ. Fali beépítés A fali beépítő hüvely segítsé gével szerelhető tégla, gáz beton, gipszkarton, illetve egyéb F90, F60 vagy F0 as megfelelőségi követelmé nyű falazatokba. A beépítés mindkét irányban lehetséges, a légszállítás irá nyától nem függ. Karbantartás A működést félévente ellenő rizni kell. Mennyezeti beépítés F90 tűzállóságú beton vagy gázbeton mennyezetekbe alkalmazható. Nyomásveszteség és zaj Beépítés csővezetékbe Spikocső Fali beépítés téglába, gázbetonba vagy gipszfalakba. Mennyezeti beépítés beépitőhüvellyel vagy spikocsővel Méretválaszték Tartozékok: Típus Rend.sz. méretek (mm) Tömeg Beépítő Rend.sz. méretek mm ben A B (kg) hüvely C D E F BAK ,22 EH BAK ,1 EH BAK ,48 EH BAK ,68 EH BAK EH méretek mm ben, lásd táblázat 21

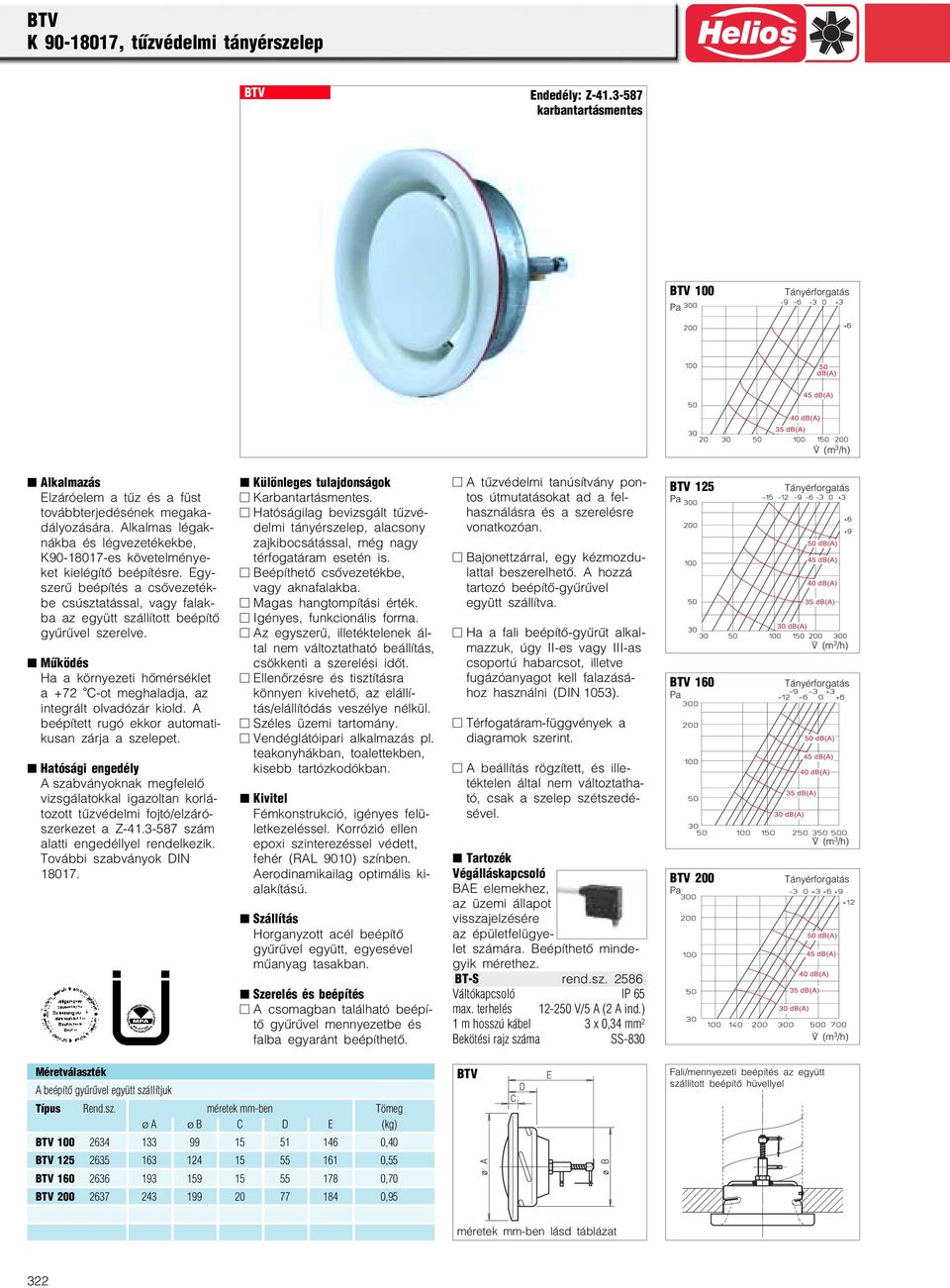

5 BTV K , tűzvédelmi tányérszelep BTV Endedély: Z karbantartásmentes BTV 100 Alkalmazás Elzáróelem a tűz és a füst továbbterjedésének megaka dályozására. Alkalmas légak nákba és légvezetékekbe, K es követelménye ket kielégítő beépítésre. Egy szerű beépítés a csővezeték be csúsztatással, vagy falak ba az együtt szállított beépítő gyűrűvel szerelve. Működés Ha a környezeti hőmérséklet a +72 C ot meghaladja, az integrált olvadózár kiold. A beépített rugó ekkor automati kusan zárja a szelepet. Hatósági engedély A szabványoknak megfelelő vizsgálatokkal igazoltan korlá tozott tűzvédelmi fojtó/elzáró szerkezet a Z szám alatti engedéllyel rendelkezik. További szabványok DIN Különleges tulajdonságok Karbantartásmentes. Hatóságilag bevizsgált tűzvé delmi tányérszelep, alacsony zajkibocsátással, még nagy térfogatáram esetén is. Beépíthető csővezetékbe, vagy aknafalakba. Magas hangtompítási érték. Igényes, funkcionális forma. Az egyszerű, illetéktelenek ál tal nem változtatható beállítás, csökkenti a szerelési időt. Ellenőrzésre és tisztításra könnyen kivehető, az elállí tás/elállítódás veszélye nélkül. Széles üzemi tartomány. Vendéglátóipari alkalmazás pl. teakonyhákban, toalettekben, kisebb tartózkodókban. Kivitel Fémkonstrukció, igényes felü letkezeléssel. Korrózió ellen epoxi szinterezéssel védett, fehér (RAL 9010) színben. Aerodinamikailag optimális ki alakítású. Szállítás Horganyzott acél beépítő gyűrűvel együtt, egyesével műanyag tasakban. Szerelés és beépítés A csomagban található beépí tő gyűrűvel mennyezetbe és falba egyaránt beépíthető. A tűzvédelmi tanúsítvány pon tos útmutatásokat ad a fel használásra és a szerelésre vonatkozóan. Bajonettzárral, egy kézmozdu lattal beszerelhető. A hozzá tartozó beépítő gyűrűvel együtt szállítva. Ha a fali beépítő gyűrűt alkal mazzuk, úgy II es vagy III as csoportú habarcsot, illetve fugázóanyagot kell falazásá hoz használni (DIN 105). Térfogatáram függvények a diagramok szerint. A beállítás rögzített, és ille téktelen által nem változtatha tó, csak a szelep szétszedé sével. Tartozék Végálláskapcsoló BAE elemekhez, az üzemi állapot visszajelzésére az épületfelügye let számára. Beépíthető minde gyik mérethez. BT S rend.sz Váltókapcsoló IP 65 max. terhelés V/5 A (2 A ind.) 1 m hosszú kábel x 0,4 mm 2 Bekötési rajz száma SS 80 BTV 125 BTV 160 BTV 200 Méretválaszték A beépítő gyűrűvel együtt szállítjuk Típus Rend.sz. méretek mm ben Tömeg A B C D E (kg) BTV ,40 BTV ,55 BTV ,70 BTV ,95 BTV Fali/mennyezeti beépítés az együtt szállított beépítő hüvellyel méretek mm ben lásd táblázat 22

6 BTK K , tűzvédelmi tányérszelep BTK Engedély: Z Alkalmazás Elzáróelem a tűz és a füst továbbterjedésének megaka dályozására. Alkalmas légak nákba és légvezetékekbe, K es követleménye ket kielégítő beépítésre. Egy szerű beépítés a csővezeték be csúsztatással, vagy falak ba az együtt szállított beépítő gyűrűvel szerelve. Működés Ha a környezeti hőmérséklet a +72 C ot meghaladja, az integrált olvadózár kiold. A beépített rugó ekkor automati kusan zárja a szelepet. Hatósági engedély A szabványoknak megfelelő vizsgálatokkal igazoltan a tűz védelmi fojtó/elzárószerkezet a Z szám alatti en gedéllyel rendelkezik. További szabványok DIN Különleges tulajdonságok Hatóságilag vizsgált tűzvédel mi tányérszelep, alacsony zaj kibocsátással, még nagy tér fogatáram esetén is. Magas hangtompítási érték. Igényes, funkcionális forma. Egyszerű, illetéktelenek által nem változtatható beállítás, csökkenti a szerelési időt. Ellenőrzésre és tisztításra könnyen kivehető, az elállí tás/elállítódás veszélye nélkül. Széles üzemi tartomány. Kivitel Fémkonstrukció, igényes felü leti megmunkálással. Korrózió ellen epoxi szinterezéssel vé dett, fehér (RAL 9010) szín ben. Aerodinamikailag optimá lis kialakítású. Szállítás Horganyzott acél beépítő hüvellyel együtt, egyesével műanyag tasakban. Szerelés és beépítés A tűzvédelmi tanúsítvány pon tos útmutatásokat ad a fel használásra és a szerelésre vonatkozóan. Ha a fali beépítőhüvelyt alkal mazzuk, úgy II es vagy III as csoportú habarcsot, illetve gipsz fugázóanyagot kell fala zásához használni (DIN 105). Térfogatáram függvények a diagramok szerint. A beállítás rögzített, és ille téktelen által nem változtatha tó, csak a szelep szétszedé sével. Karbantartás A működést félévente ellenő rizni kell. Tartozék Végálláskapcsoló BAE elemekhez, az üzemi állapot visszajelzésére az épületfelügye let számára. Beépíthető minde gyik mérethez. BT S rend.sz Váltókapcsoló IP 65 max. terhelés V/5 A (2 A ind.) 1 m hosszú kábel x 0,4 mm 2 Bekötési rajz száma SS 80 BTK 125 BTK 160 BTK 200 Bajonettzárral egy kézmozdu lattal beszerelhető. A hozzá tartozó beépítő hüvellyel együtt szállítva. Méretválaszték együtt szállított tartozék: Típus Rend sz. méretek mm ben Tömeg Beépítő méretek mm ben A B C D (kg) hüvely E F G H BTK Beépítő hüvely BTK , BTK , BTK , méretek mm ben, lásd táblázat 2

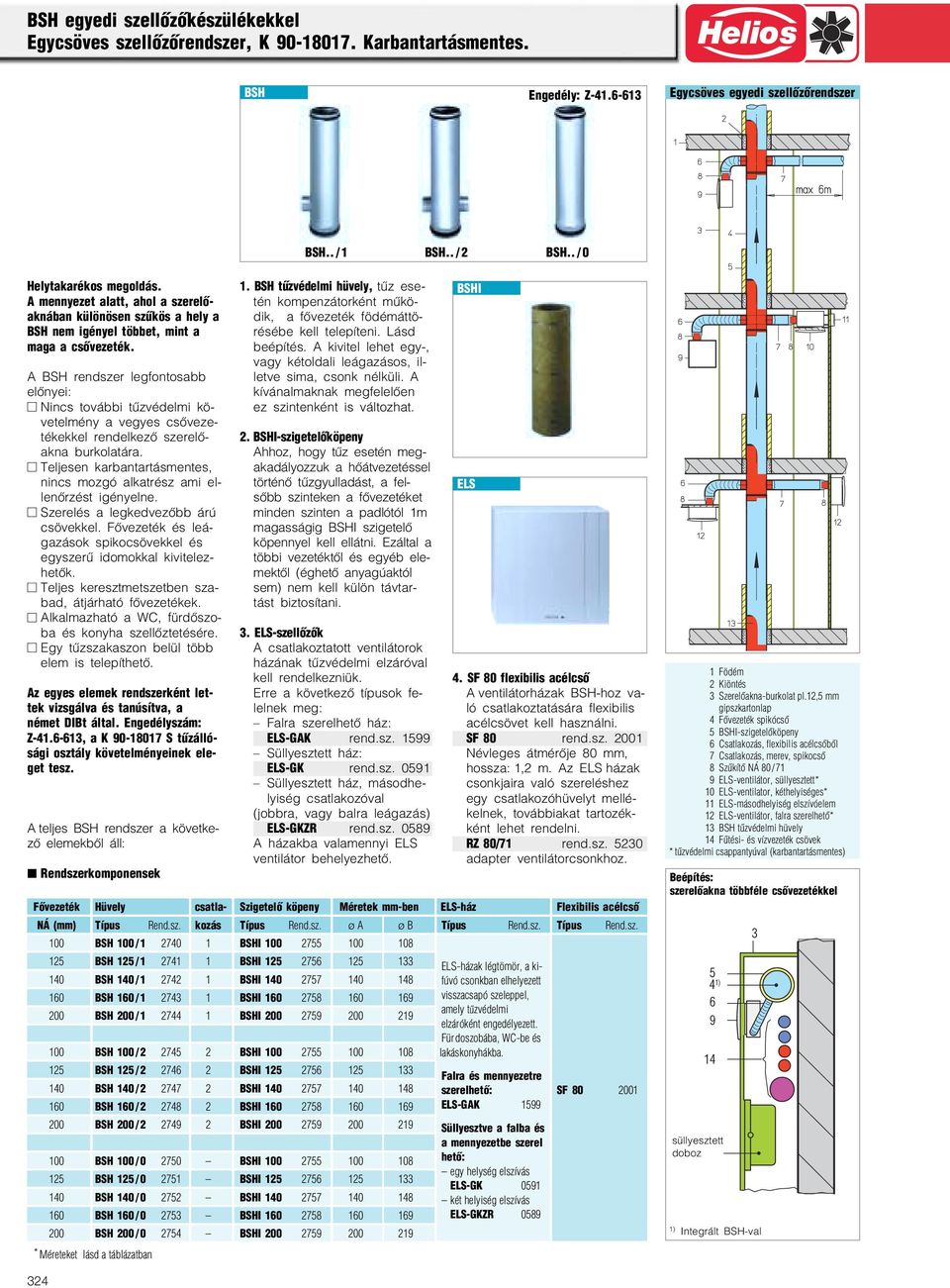

7 BSH egyedi szellőzőkészülékekkel Egycsöves szellőzőrendszer, K Karbantartásmentes. BSH Engedély: Z Egycsöves egyedi szellőzőrendszer BSH.. / 1 BSH.. / 2 BSH.. / 0 Helytakarékos megoldás. A mennyezet alatt, ahol a szerelő aknában különösen szűkös a hely a BSH nem igényel többet, mint a maga a csővezeték. A BSH rendszer legfontosabb előnyei: Nincs további tűzvédelmi kö vetelmény a vegyes csőveze tékekkel rendelkező szerelő akna burkolatára. Teljesen karbantartásmentes, nincs mozgó alkatrész ami el lenőrzést igényelne. Szerelés a legkedvezőbb árú csövekkel. Fővezeték és leá gazások spikocsövekkel és egyszerű idomokkal kivitelez hetők. Teljes keresztmetszetben sza bad, átjárható fővezetékek. Alkalmazható a WC, fürdőszo ba és konyha szellőztetésére. Egy tűzszakaszon belül több elem is telepíthető. Az egyes elemek rendszerként let tek vizsgálva és tanúsítva, a német DIBt által. Engedélyszám: Z , a K S tűzálló sági osztály követelményeinek ele get tesz. A teljes BSH rendszer a követke ző elemekből áll: Rendszerkomponensek 1. BSH tűzvédelmi hüvely, tűz ese tén kompenzátorként műkö dik, a fővezeték födémáttö résébe kell telepíteni. Lásd beépítés. A kivitel lehet egy, vagy kétoldali leágazásos, il letve sima, csonk nélküli. A kívánalmaknak megfelelően ez szintenként is változhat. 2. BSHI szigetelőköpeny Ahhoz, hogy tűz esetén meg akadályozzuk a hőátvezetéssel történő tűzgyulladást, a fel sőbb szinteken a fővezetéket minden szinten a padlótól 1m magasságig BSHI szigetelő köpennyel kell ellátni. Ezáltal a többi vezetéktől és egyéb ele mektől (éghető anyagúaktól sem) nem kell külön távtar tást biztosítani.. ELS szellőzők A csatlakoztatott ventilátorok házának tűzvédelmi elzáróval kell rendelkezniük. Erre a következő típusok fe lelnek meg: Falra szerelhető ház: ELS GAK rend.sz Süllyesztett ház: ELS GK rend.sz Süllyesztett ház, másodhe lyiség csatlakozóval (jobbra, vagy balra leágazás) ELS GKZR rend.sz A házakba valamennyi ELS ventilátor behelyezhető. Fővezeték Hüvely csatla Szigetelő köpeny Méretek mm ben NÁ (mm) Típus Rend.sz. kozás Típus Rend.sz. A B 100 BSH 100 / BSHI BSH 125 / BSHI BSH 140 / BSHI BSH 160 / BSHI BSH 200 / BSHI BSH 100 / BSHI BSH 125 / BSHI BSH 140 / BSHI BSH 160 / BSHI BSH 200 / BSHI BSH 100 / BSHI BSH 125 / BSHI BSH 140 / BSHI BSH 160 / BSHI BSH 200 / BSHI * Méreteket lásd a táblázatban BSHI ELS 4. SF 80 flexibilis acélcső A ventilátorházak BSH hoz va ló csatlakoztatására flexibilis acélcsövet kell használni. SF 80 rend.sz Névleges átmérője 80 mm, hossza: 1,2 m. Az ELS házak csonkjaira való szereléshez egy csatlakozóhüvelyt mellé kelnek, továbbiakat tartozék ként lehet rendelni. RZ 80/71 rend.sz. 520 adapter ventilátorcsonkhoz. ELS ház Típus Rend.sz. ELS házak légtömör, a ki fúvó csonkban elhelyezett visszacsapó szeleppel, amely tűzvédelmi elzáróként engedélyezett. Fürdoszobába, WC be és lakáskonyhákba. Falra és mennyezetre szerelhető: ELS GAK 1599 Süllyesztve a falba és a mennyezetbe szerel hető: egy helység elszívás ELS GK 0591 két helyiség elszívás ELS GKZR 0589 Flexibilis acélcső Típus Rend.sz. SF Födém 2 Kiöntés Szerelőakna burkolat pl.12,5 mm gipszkartonlap 4 Fővezeték spikócső 5 BSHI szigetelőköpeny 6 Csatlakozás, flexibilis acélcsőből 7 Csatlakozás, merev, spikocső 8 Szűkítő NÁ 80/71 9 ELS ventilátor, süllyesztett* 10 ELS ventilator, kéthelyiséges* 11 ELS másodhelyiség elszívóelem 12 ELS ventilátor, falra szerelhető* 1 BSH tűzvédelmi hüvely 14 Fűtési és vízvezeték csövek * tűzvédelmi csappantyúval (karbantartásmentes) Beépítés: szerelőakna többféle csővezetékkel 5 4 1) süllyesztett doboz 1) Integrált BSH val 24

8 BSH központi szellőzővel Központi szellőzőrendszer K Karbantartásmentes. BSH Engedély: Z Központi elszívó rendszer 9 BSH.. / 1 BSH.. / 2 BSH.. / 0 Központi szellőző rendszereknél is a BSH nyújtja a leghelytakaréko sabb megoldást a tűzszakaszok biz tosítására. A BSH rendszer legfontosabb előnyei: Nincs további tűzvédelmi kö vetelmény a vegyes csőveze tékekkel rendelkező szerelő akna burkolatára. Teljesen karbantartásmentes, nincs mozgó alkatrész ami el lenőrzést igényelne. Szerelés a legkedvezőbb árú csövekkel. Fővezeték és leá gazások spikocsövekkel és egyszerű idomokkal kivitelez hetők. Teljes keresztmetszetben sza bad, átjárható fővezetékek. Alkalmazható a WC, fürdőszo ba és konyha szellőztetésére. Egy tűzszakaszon belül több elem is telepíthető. Az egyes elemek rendszerként let tek vizsgálva és tanúsítva, a német DIBt által. Engedélyszám: Z , a K S tűzálló sági osztály követelményeinek ele get tesz. A központi szellőzéseknél a BSH rendszer elemei: 1. BSH tűzvédelmi hüvely, tűz ese tén kompenzátorként műkö dik, a fővezeték födémáttö résébe kell telepíteni. Lásd beépítés. A kivitel lehet egy, vagy kétoldali leágazásos, il letve sima, csonk nélküli. A kívánalmaknak megfelelően ez szintenként is változhat. 2. BSHI szigetelőköpeny Ahhoz, hogy tűz esetén meg akadályozzuk a hőátvezetéssel történő tűzgyulladást, a fel sőbb szinteken a fővezetéket minden szinten a padlótól 1m magasságig BSHI szigetelő köpennyel kell ellátni. Ezáltal a többi vezetéktől és egyéb ele mektől (éghető anyagúaktól sem) nem kell külön távtar tást biztosítani.. BAE tűzvédelmi elzáróelem A tűz és a füst átvitelét meg akadályozó elzáró csappan tyú. A spikocsövekbe minden további tartozék nélkül be csúsztatható, vagy falba illet ve mennyezetbe EH beépítő hüvellyel szerelhető. BAE 100 rend.sz NÁ 80 mm BAE 100 rend.sz NÁ 100 mm BAE 125 rend.sz NÁ 125 mm BSHI BAE 4. Tányérszelepek, elszívóelemek A tányérszelepek és elszívóe lemek tűzvédelmi minősítés nélkül beépíthetőek. 5. Központi ventilátor Tetőre vagy alá elhelyezett központi elszívó ventilátor, és tartozékai (visszacsapó, hangcsillapító stb..) szabadon kombinálható. 17 Beépítés 1 Födém 2 Kiöntés Szerelőakna burkolat pl.12,5 mm gipszkartonlap 4 Fővezeték spikócső 5 BSHI szigetelőköpeny 6 Csatlakozás, flexibilis acélcsőből 7 Csatlakozás, merev, spikocső 9 Tetőventilátor, pl. DVEC (lásd 59 oldal) 1 BSH tűzvédelmi hüvely 15 KAE hidegfüst elzáró csappantyú 16 BAE tűzvédelmi elzáró 17 AE elszívóelem vagy tányérszelep (KTV vagy MTV) 7 17 NÁ (mm) Hüvely Csonkok Szigetelés Méretek (mm) Felszálló Típus Rend.sz. száma Típus Rend.sz. A B 100 BSH 100 / BSHI BSH 125 / BSHI BSH 140 / BSHI BSH 160 / BSHI BSH 200 / BSHI BSH 100 / BSHI BSH 125 / BSHI BSH 140 / BSHI BSH 160 / BSHI BSH 200 / BSHI BSH 100 / BSHI BSH 125 / BSHI BSH 140 / BSHI BSH 160 / BSHI BSH 200 / BSHI Utalás A füst visszaáramlásának megakadályozására elzáró elem szükséges minden köz ponti szellőző rendszerbe KAE.. lásd 26. oldal BSH BSHI

9 ELS D tűzvédelmi strangelzáró egyedi és központi szellőzőrendszerekbe, K A német építési előírások alap ján a szellőző felszállók, ha több mint két emeleten keresz tül vezetnek, tűz ellen biztosíta ni kell őket. A hagyományos megoldás, hogy a felszállót tűz biztos falú aknába telepítették, magas költségeket, nagy hely igényt és hosszú kivitelezési időt jelentett. Az ELS D tűzvédelmi strangelzáró alkalmazásával elérhető előnyök: A szellőzővezeték a vegyes használatú szerelőaknákba egyszerű 12,5 mm vastag gipszkartonnal borítva vezet hető. Az ELS D teljesen karbantar tásmentes. További tűzvédel mi elemek, amelyek esetleg karbantartást igényelnének nem szükségesek. A vizsgált egycsöves rend szerű szellőzők tűzvédelmi burkolat, tűzvédelmi záró csappantyú nélkül, flexibilis alumíniumcsővel ráköthetőek. Központi szellőzőknél hasz nálhatunk műanyag elemeket (tányérszelep, elszívóelem), a füst visszaáramlását gátló KAE csappantyúval. Lakáskonyhák elszívása is megengdedett. A modern előfalas, illetve re giszteres szerelési technológi ák előnyei megszorítások nél kül kihasználhatók. Az elem hossztengelye körül elforgatható így közel felszálló átmérőnyi helyigénnyel szerel hető a kényes helyeken. A felszálló szabad kereszt metszete nem csökken, nincs további nyomásveszetség. A tisztítást és az ellenőrzést nem akadályozza. ELS D Az elemek vizsgálva és tanúsítva, a német DIBt által. Engedélyszám: Z , a K S tűzállósági osztály követelményeinek eleget tesz. Leírás A ház anyaga horganyzott acéllemez, integrált csatlako zó csonkokkal lent és fent. A felső csonk egyben a meny nyezeti átvezetésre is szolgál. A felső részén rögzítésre szolgáló lemezpántok találha tók. Kettős funkció A zárócsappantyúk kb. 90 C nál elzárják a légáramlás út ját, ezzel megakadályozva magasabb hőmérsékletek át vitelét a további szintekre. Az integrált habanyag töltet kb. 180 C nál a csappantyúk feletti szellőzőcső részt telje sen kitölti és lezárja. Szerelés Az ELS D könnyen a födém aljába vagy a regiszterbe il leszthető. A beépítési pozíció függőleges. A rögzítés a felső részen ta lálható szerelési lemezcsíkok kal történik. Engedély: Z karbantartás mentes A födémátvezetés a hosz szabb, felső csonkkal valósul meg. A szabvány méreteknek kö szönhetően, a strang csövét egyszerűen a csonkokhoz le het illeszteni, mint egy toldó idomhoz (tok + hüvely). Tartozék Hidegfüst elzáró csappantyú Megakadályozza a központi szellőző rendszerekben a hideg füst lefelé áram lását, a ventilá tor üzemszüne tekor. (Egyedi szellőzőrendsze rekben nem szükséges.) KAE 100 rend.sz NÁ 100 mm KAE 125 rend.sz NÁ 125 mm Utalás KAE elemekre Leírás és további méretek, alkalmazás légtömör, csőbe dugható visszacsapószelepként: 294. old. Legende 1 ELS D strangelzáró 2 Kiöntés Szerelőakna burkolat pl.12,5 mm gipszkartonlap 4 Fővezeték (spikocső) 5 Csatlakozás (flexibilis alumínium) 6 kondenzátum elleni szigetelés 7 ELS egyedi szellőzők, tűzvédelem nél kül, fali vagy süllyesztett kivitelben 8 Központi ventilátor, pl. DVEC (lásd 59 oldal) 9 KAE hidegfüst elzáró csappanytú 10 AE elszívóelem vagy tányérszelep (KTV vagyr MTV) Egycsöves szellőztető rendszer Központi ventilátoros rendszer Méretválaszték ELS D Rend.sz A mm B mm C mm d mm (külső) D mm (belső) E mm F mm H mm Tömeg (kg) 2,5,4 4,0 5,0 6,0 7,2 méretek mm ben 26

10 Tűzvédelmi szellőzőtégla BLS Tűzstop BLS Engedély: Z Tűzstop szellőzőtéglák a zárt, tűz és füst ellen védendő helyek (pl. tűzvédelmi aknák, kábelcsator nák, kamrák, stb..) szellőztetésére. Lehetővé teszik a légcserét a szomszédos helyiségekkel, de tűz esetén lezárnak. Különleges tulajdonságok Tűzállósági osztály F 0 tól F 90 ig, (DIN 4102 T2, lásd a táblázatot). Endedélyezett anyagú termék, az engedély száma Z (DIBt). Ezen felül az ál talános építésügyi engedély ben foglaltakat a felhaszná lásra és beépítésre vonatko zóan vegyük figyelembe. (Z ) Nem tartalmaz mozgó alkat részt, karbantartásmentes. Egyszerűen beépíthető. Nedvességálló, olajálló, ben zinnek és gyenge savaknak ellenáll. Beépítésével az épületszerke zet besorolása nem változik. A szellőzőtéglák szerves anyagot tartalmaznak, amely tűz esetén felhabosodik, ezzel a nyílásokat, fugákat eltömíti és meggátolja a tűz és füst átterjedését. Minden szellőzőtéglához két acéllemez szellőzőrácsot (szí ne fehér, RAL9010) szállítunk. A rácsokat mechanikus véde lemre és az áttekintést meg akadályozandó, kétoldalt a falszerkezethez kell csavarozni. Könnyű válaszfalaknál a be építési nyílást körbefutó, rostos szilikát lapokkal (lega lább 10 mm vastag) kell megerősíteni. Tűzállósági Szellőzőtégla vastag osztály beépítés mm F 0 Téglafal, betonfal és födém. 75 Könnyű válaszfalak és aknafalak Tűzvédelmi besorolású álmennyezetek és kábelcsatornák F 90 Tégla, beton falak 75 Betonfödém. Könnyű válaszfalak és aknafalak 75 kábelcsatorna Térfogatáramok nyomáskülönbség BLS../75 60 Jelmagyarázat 1 Téglafalazat 2 Szellőzőtégla Szellőzőrács, mindkét oldalon 4 Szilikátlapok BLS../../75 60 Méretválaszték, méretek mm ben Szellőzőtégla Faláttörés tömeg szabad kereszt Fedőrács Rend.sz. Típus T max. i.l. ( kg) metszet (cm 2 ) H 2712 BLS 100/ , BLS 125/ , BLS 150/ , BLS 160/ , BLS 200/ , Beépítés tégla, betonfalakba és födémekbe F 0 F Beépítés minősített válaszfalba, pl. kábelcsatorna F Beépítés minősített válaszfalba, pl. kábelcsatorna F0 és F B H T B H 2766 BLS 100/100/ x 10 0, BLS 150/150/ x 15 0, BLS 200/100/ x 20 0, BLS 200/150/ x 15 1, BLS 00/150/ x 15 1,
