2 A földfelszín feletti elhelyezés több globális előnyt jelent: gyorsaság biztonság fenntarthatóság SKYWAY közlekedési rendszer a fold felszíne felett mindenki számára hozzáférhető kényelem 1 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

3 ANATOLIJ JUNICKIJ MÉRNÖK a SkyWay szállítás ötletének és alapvető konstruktív és technológiai megoldásainak szerzője, a SkyWay cégcsoport igazgatótanácsának elnöke és főkonstruktőre. ALAPÍTÓ az igazgatótanács elnöke A SKYWAY TECHNOLOGIES CO. CSAPATA Több mint 800 magasan képzett szakemberből álló csapat vesz részt a projekt megvalósításában. A tervezőmérnöki cég szerkezete a tanúsítási és demonstrációs központból (EcoTechnoPark), 15 tervezőirodából, egy fizikai és vegyi laboratóriumból, a belső pilot és kísérleti termelési és irányítási részlegekből épül fel. 2

4 A TERMELÉS tartozékok, eszközök és alkatrészek gyártása mechanikai egységek és az elektronika tesztelése ipari prototípusok tesztelése. 3 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

5 FŐ SZÁLLÍTÁSI MEGOLDÁSOK SkyWay a város számára VÁROSI PÁLYA KÖNNYŰ PÁLYA INTERCITY tömegközlekedés parkokban, pihenésre szolgáló területeken kapcsolat az elővárosokkal 4 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

6 FŐ SZÁLLÍTÁSI MEGOLDÁSOK nagysebességű intercity közlekedés sebesség max. 500 km/h utazási távolság max km nagysebességű városközi forgalom: utasok max. 1 millió utas/nap teherszállítás max tonna/nap 5 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

7 FŐ SZÁLLÍTÁSI MEGOLDÁSOK teherszállítás UNITRUCK UNITRANS UNICONT TENGERI KIKÖTŐ ömlesztett-, folyékony- és darabáru szállítás ömlesztett- és darabáru szállítás tengeri konténerek szállítása különböző típusú rakományok szállítása, beleértve a tengeri konténert is u 6 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

8 A SKYWAY RENDSZEREK ÖSSZETEVŐI A SkyWay rendszerek összetevőinek számos változata van, melyek az adott terep és a tervezett teljesítmény alapján kerülnek kiválasztásra (éves, napi, csúcsidőbeli időszakok szerint). Különböző pályatípusokat lehet kombinálni és különböző jármű modelleket lehet használni. PÁLYASZERKEZET JÁRMŰVEK INFRASTRUKTÚRA ACS 7 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

9 mm R R ALAPVETŐ MÉRNÖKI ALKOTÓELEMEK A SkyWay technológia alapja az innovatív húrsín INNOVATÍV ACÉLKERÉK TÖKÉLETESÍTETT AERODINAMIKA TÖBBFÉLE MODELL félmerev húrsín P f = 3.2 m 2 С х = 0.2 acél sínfej meghajtott kerék sín széles érintkezési felület < 100 MPa 0.1 P oldal kerék (kisiklás gátló) A föld(párna)hatás örvényeket okoz KISIKLÁSGÁTLÓ RENDSZER húr (acélhuzal pászmák előfeszített kötege) töltőanyag (speciális keverék) síntest érintkezési felület < 200 MPa a húrsínek típusai (flexibilis, félmerev, merev (nyaláb)); V B előfeszített; a pálya magasfokú egyenletessége; egyenletes haladás. 8

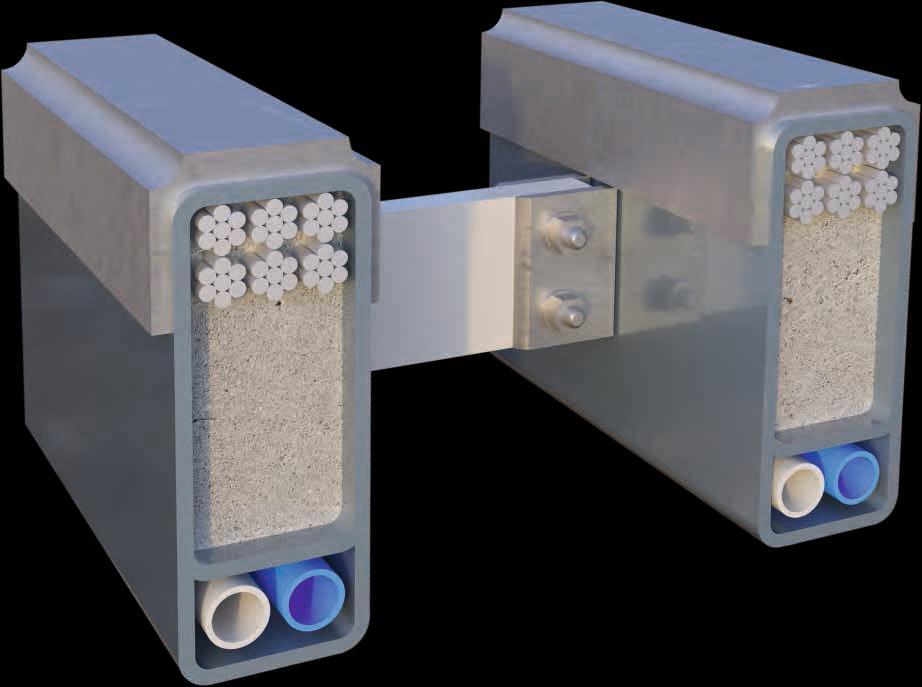

10 A HÚRSÍN STRUKTÚRA TÁMOGATJA AZ ENERGETIKAI- ÉS A KOMMUNIKÁCIÓS HÁLÓZATOK ELHELYEZÉSÉT A PÁLYASZERKEZETBEN SKYWAY AZ ENERGETIKA ÉS A KOMMUNIKÁCIÓ FEJLESZTÉSE ACÉL SÍNFEJ HÚR (előfeszített acélhuzal pászmák) TÖLTŐANYAG SÍNTEST KÖZÜZEMI CSÖVEK (energetikai, kommunikációs, stb.) 9 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

11 A SKYWAY SZÁLLÍTÁSI RENDSZEREK AUTOMATIZÁLT VEZÉRLŐRENDSZEREI Fedélzeti kommunikációs rendszerek Biztonsági rendszer Fedélzeti vezérlőrendszer Adatátviteli rendszer Áramellátó rendszer Glonass/GPS Helymeghatározó rendszer Elektrooptikai és rádióelektronikai felügyeleti rendszer Meghajtási rendszer Felhasználói együttműködési rendszer 10 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

12 FENNTARTHATÓSÁG Minimális helyigény Csökkentett kibocsátás Erőforrásmegtakarítás A természet megőrzése 11 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

13 Á Á É A pályaszerkezeten optikai kábelek és villamosenergia átviteli kábelek helyezhetők el. Á Á Á É Az állomásokon kereskedelmi és szolgáltató központok helyezhetők el. INFRASTRUKTÚRA SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

14 A FEJLŐDÉS MÁS LEHETSÉGES ÚTJAI Lineáris városok A SkyWay technológia nemcsak a városi közlekedés, hanem a teljes körű lineáris város alapja lehet. A SkyWay Lineáris Város lakóépületek egy egységes rendszerhez kapcsolódnak a SkyWay közlekedési rendszer használatával. Ez szükségtelenné teszi az autókat és magas színvonalú élet- és rekreációs feltételeket biztosít SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

15 GAZDASÁGI ELŐNYÖK Alacsony tőkeköltségek A kompozit anyagokból készült húrsín nagy szilárdságú és tartós. A speciális szerkezetű, húrsínes, magasvezetésű pálya tízszer könnyebb és olcsóbb a hagyományos megoldásokhoz képest. Nincs szükség tömör úttest építésére SkyWay Maglev Metró (földalatti) Könnyű metró tőkeköltségek, millió USD/km Egysínű vasút Gjmű. közlekedés Villamos Kötélpálya Vasút 14 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

16 ALACSONY ÜZEMELTETÉSI KÖLTSÉGEK 50-80%-OS MEGTAKARÍTÁS A HAGYOMÁNYOS SZÁLLÍTÁSI RENDSZEREKHEZ KÉPEST (BUSZ, METRÓ) Long service life of transport complex (up to 100 years) A bérköltségek csökkenése az automatizált irányítási rendszernek használatával megtakarítás a csökkentett energiafogyasztás miatt BÉRKÖLTSÉG ELEKTROMOS ENERGIA KARBANTARTÁS ÉS JAVITÁS EGYÉB alacsonyabb karbantartási és javítási költségek 15 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

17 A SKYWAY ÖSSZEHASONLÍTÁSA MÁS SZÁLLÍTÁSI MÓDOKKAL

18 A SKYWAY ÉS A FÜGGŐVASÚT FÜGGŐVASÚT SKYWAY 21.6 km/h (6 m/s) max. 10 km Motor húzza a kötelet és a kabinokat SEBESSÉG PÁLYA HOSSZA MŰKÖDÉSI ELV max. 150 km/h (városban) Önjáró, acélkerekeken 6 8 évente szükség van teljes cseréjére ÉLETTARTAM Pályaszerkezet év, gördülőállomány 25 év 17 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

19 A SKYWAY ÉS A METRÓ SUBWAY SKYWAY 100 millió $/km-től TŐKEKÖLTSÉG 5-7 millió $/km-től Önálló pálya, alagút, földalatti állomások SZERKEZET BONYOLULTSÁGA Az önálló pálya illeszkedik a városépítészethez Szerelvény cca. 5 vagon 100 főnek. A peron hossza legalább 100 m JÁRMŰVEK BEFOGADÓKÉPESSÉGE Max. 480 utas max. 65 m-es platform 1 8 perc KÖVETÉSI IDŐ másodperc (min. 2 másodperc) 40 év felett MEGTÉRÜLÉSI IDŐ 5 7 év 18 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

20 A SKYWAY ÉS A KÖZÚTI GYORSVASÚT (GYORSVILLAMOS) KÖZÚTI GYORSVASÚT (GYORSVILLAMOS) SKYWAY 30 millió $/km-től TŐKEKÖLTSÉG 5 7 millió $/km-től több mint 20 év MEGTÉRÜLÉSI IDŐ 5 7 év Szerelvény cca. 4-5 vagon 100 főnek. A peron hossza legalább 150 m JÁRMŰVEK BEFOGADÓKÉPESSÉGE Max. 480 utas max. 65 m-es platform 1 8 perc KÖVETÉSI IDŐ másodperc (min. 2 másodperc) közepes szintű KÉNYELEM ÉS BIZTONSÁG magas szintű 19 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

21 A SKYWAY ÉS A KÖZÚTI JÁRMŰSZERELVÉNY KÖZÚTI JÁRMŰSZERELVÉNY SKYWAY Közutak használata, növeli a forgalmat A KÖZÚTAK HASZNÁLATA Független pálya > 100 DBA ZAJ < 75 DBA Kipufogógáz, por KÖRNYEZETSZENNYEZÉS nincs Szerpentin Pályaszerkezet 10 év, járművek 5 év NYOMVONAL A HEGYEK KÖZÖTT ÉLETTARTAM Egyenes Pályaszerkezet 100 év, járművek 25 év 20 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

22 VÁROSI UTASSZÁLLÍTÁS

23 Alapvető paraméterek Értékek Saját tömeg Teljes tömeg Méretek, H x Sz x M 820 kg 970 kg 4,23 х 0,8 х 2,09 m Szállítható utasok száma 2 Konstrukciós sebesség Zaj 150 km/h max 75 db Hatótávolság egyszeri töltéssel (ki- /bekapcsolt légkondicionálóval 100 km/h sebességen) 100 / 60 Villamosenergia (üzemanyag) fogyasztás be-/kikapcsolt légkondicionálóval kw h/100 km (l/100 km) 50 km/h sebességnél 2,4 (0,6) / 6,2 (1,55) 100 km/h sebességnél 3,2 (0,8) / 5,2 (1,3) UNIBIKE U4-621 JÁRMŰVEK 150 km/h sebességnél 5,4 (1,35) / 6,8 (1,7) Műszaki jellemzői a SkyWay Értékek közlekedési rendszerében Biztonságos követési időköz 2 s Biztonságos követési távolság 90 km/h sebességnél 50 m Szállítási csúcsteljesítmény (független, kétirányú forgalom esetén) 7,200 utas/h 22 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

24 Szállítókapacitás Kompakt jármű Követési intervallum min. 2 s (50 m) Automatizált irányítási rendszer Az utasforgalom több mint ember naponta 60 millió 5 millió utas utas utas utas utas utas évente havonta naponta óránként percenként másodpercenként 23 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

25 UNIBUS U4-210 Alapvető paraméterek Saját tömeg Teljes tömeg Méretek, H x Sz x M Értékek 2450 kg 3500 kg 5,1 х 1,34 х 3,2 m Szállítható utasok száma 14 Ülőhely 2 Konstrukciós sebesség Zaj 150 km/h max 75 db Hatótávolság egyszeri töltéssel 200 Villamosenergia (üzemanyag) fogyasztás be-/kikapcsolt légkondicionálóval kw h/100 km (l/100 km) 50 km/h sebességnél 7,5 (1,88) / 13,5 (3,88) 100 km/h sebességnél 9,9 (2,48) / 12,5 (3,13) 150 km/h sebességnél 15,9 (3,98) / 17,9 (4,48) JÁRMŰVEK Műszaki jellemzői a SkyWay városi közlekedési rendszerében Biztonságos követési időköz Biztonságos követési távolság 90 km/h sebességnél Szállítási csúcsteljesítmény (független, kétirányú forgalom esetén) Értékek 2 s 50 m 50,000 utas/h 24 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

26 Szállítókapacitás Kompakt jármű Követési intervallum min. 2 s (50 m) Automatizált irányítási rendszer Az utasforgalom több mint ember naponta 365 millió 31 millió 1 millió utas utas utas utas utas utas évente havonta naponta óránként percenként másodpercenként 25 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

27 26 JÁRMŰVEK

28 NAGYSEBESSÉGŰ UTASSZÁLLÍTÁS

29 UNIBUS U4-365Т Adatok 28 utas 42 utas 56 utas Saját tömeg kg kg kg Teljes tömeg kg kg kg Méretek, H x Sz x M 26 x 1,9 x 2,1 m 36 x 1,9 x 2,1 m 46 x 1,9 x 2,1 m Konstrukciós sebesség Zaj Hatótávolság egyszeri töltéssel Biztonságos követési időköz Csúcsforgalomi kapacitás (oda-vissza út) utas/h 450 km/h max. 75 db 200 km 10 s utas/h utas/h Nagy sebesség Duplasínes Felszerelt Kétsoros, folyosóval és WC-vel Villamosenergia (üza) fogy. kwh/100 km (l/100 km) 350 km/h sebességnél 110 (20,9) 118 (22,4) 126 (23,9) 400 km/h sebességnél 138 (26,2) 150 (28,5) 162 (30,8) 450 km/h sebességnél 166 (31,5) 182 (34,6) 198 (37,6) 28 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

30 TÁVLATOK SkyWay nagysebességű közlekedés az ellátatlan és nehezen elérhető területek feltárása és fejlesztése, egységes nagysebességű városi hálózatok létrehozása tőkeköltségek és az üzemeltetési költségek maximális csökkentése a közlekedés és az infrastruktúra építésében áttörés a gazdasági szerkezetben és a GDP jelentős növekedése integráció a nemzetközi közlekedési folyosókba, újgenerációs logisztika létrehozása kapcsolódó iparágak fejlesztése a sínszerkezet és a gördülőállomány gyártásához közlekedési kommunikáció a klaszteres települések, a lineáris városok között 29 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

31 ÁRUSZÁLLÍTÁS

32 UNITRUCK TELJESÍTMÉNY 100 MILLIÓ TONNA ÉVENTE, AKÁR TÖBB IS Teljes tömeg, kg 2500 Méretek, H x Sz x M mm Szállítható tömeg, kg 1800 Szállítókapacitás, m 3 0,75 Villamosenergia fogyasztás, kwh / 100 km (üza, l/100 km) 50 km/h sebességnél 2,2 (0,55) 100 km/h sebességnél 4,7 (1,2) 150 km/h sebességnél 7 (1,8) hatótávolság egyszeri töltéssel 40 Ömlesztett-, folyékony- és darabáru szállítás 31 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

33 UNITRANS RAIL BELT CONVEYOR Ömlesztett áru szállítása Automatikus rakodás és kirakodás A szállítókapacitás meghaladja a 100 millió tonna/évet A teherszállítási pályával kombinálva darabáru szállítása is lehetséges 32 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK

34 SKYWAY TENGERI KIKÖTŐK LEHETŐSÉG A KIKÖTŐ KIBŐVÍTÉSÉRE KIS KIKÖTŐBŐL GLOBÁLIS JELENTŐSSÉGŰT SKYWAY TRANSPORT SYSTEM 33

35 A PROJEKT GYAKORLATI MEGVALÓSÍTÁSA A PROJEKT GYAKORLATI MEGVALÓSÍTÁSA Urban and cargo transport is undergoing tests A SkyWay technológia gyakorlati megvalósításának helyszíne Maryina Horka (Belarusz Köztársaság). A nagysebességű pálya építése folyamatban van 34 SKYWAY INNOVATÍV KÖZLEKEDÉSI ÉS INFRASTRUKTÚRÁLIS MEGOLDÁSOK
