1 Katalógus

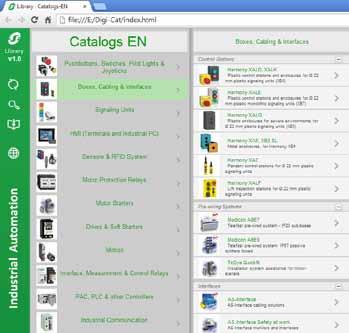

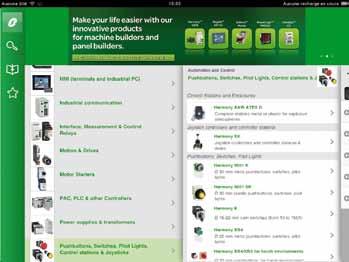

2 Hogyan tud betenni egy 6000 oldalas katalógust a zsebébe? A Schneider Electric ellátja Önt egy USB-adathordozón tárolt - PC-hez vagy tablet alkalmazáshoz használható - komplett ipari automatizálási katalógussal. Digi-Cat, egy USB-s adathordozó PC-hez > > kényelmes a hordozása > > mindig napra kész > > környezetbarát > > könnyen megosztható vegye fel a kapcsolatot a helyi képviselővel, hogy megkapja a saját Digi-Cat-jét ha ipad-je van : > > menjen az alkalmazás áruházba (App Store) és keresse meg az e-könyvtárat > > vagy szkennelje be a QR-kódot ha Android tabletje van: > > menjen a Google Play Store TM -ba és keresse meg az e-könyvtárat > > vagy szkennelje be a QR-kódot

3 Tartalomjegyzék Általános ismertetés... 2 IP21-es vagy IP55-ös vagy IP54-es frekvenciaváltók szinkronvagy aszinkronmotorokhoz... 4 IP 23 és IP 54 hajtásrendszerek aszinkron- és szinkronmotorokhoz... 6 frekvenciaváltók ismertetése... 8 hajtás rendszerek ismertetése frekvenciaváltók V 50/60Hz-es hálózat, IP 21/UL type V 50/60Hz-es hálózat IP 21/UL type 1, beépített C2 vagy C3 kategóriájú EMC-szűrővel IP 55, beépített C2 vagy C3 kategóriájú EMC-szűrővel IP 55, Vario leválasztókapcsolóval és beépített C2 vagy C3 kategóriájú EMC-szűrővel V 50/60Hz-es hálózat IP 21-es álló szekrényben, beépített C3 kategóriájú EMC-szűrővel IP 54-es álló szekrényben, beépített C3 kategóriájú EMC-szűrővel Cserealkatrészek Grafikus kijelzőterminál Tartozékok Webszerver DTM könyvtár és SoMove telepítőszoftver Kiegészítő elemek Hajtáskiegészítő kombinációk I/O bővítőmodulok Kommunikációs buszok és hálózatok Passzív szűrők EMC-szűrők du/dt szűrők Szinuszszűrők Motorindító készülék - hajtás kombinációk V 50/60Hz-es hálózat V 50/60Hz-es hálózat V 50/60Hz-es hálózat hajtás rendszerek Kompakt hajtásrendszerek Alacsony felharmonikusú hajtás rendszerek Kiegészítők Méretek Hajtások Kiegészítők Szerviz Világméretű szervizhálózat Tárgymutató Referenciaszámok (rendelési számok) jegyzéke

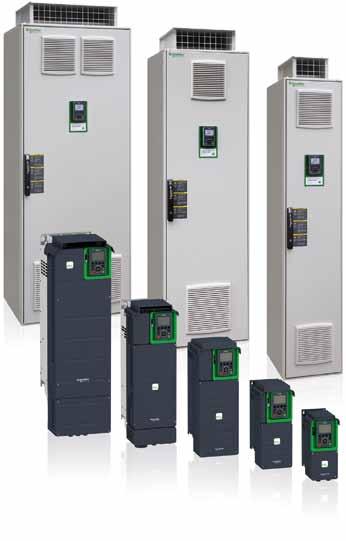

4 Általános ismertetés Üzleti optimalizálás, valós idejű intelligencia Figyelemre méltó hatékonyságú kínálat Az hajtások rendkívüli rugalmasságot nyújtanak a vízellátási, szennyvízkezelési, bányászati és fémfeldolgozási, valamint olaj-, gáz- és élelmiszeripari alkalmazásokban. Igény szerint falra szerelhető, szekrénybe építhető, vagy komplett szekrényes kivitelű megoldások állnak rendelkezésre, IP 21-es, IP 23-as, IP 54-es, vagy IP 55-ös kialakításban. Falra szerelhető hajtások 0,75 kw-tól 160 kw-ig Szekrényes kivitelű hajtások 110 kw-tól 315 kw-ig Hajtás rendszerek 110 kw-tól 800 kw-ig Kész megoldásoktól az igény szerint kialakított megoldásokig terjedő kínálat hajtások Kijelző képernyő Üzleti optimalizálás Folyamatok optimális felügyelete > > Azonnali reakció, ha a szivattyú hatékonysága csökken, a beágyazott szivattyú-felügyeletnek köszönhetően > > Értesítés a kritikus munkapontokról egyéb érzékelők alkalmazása nélkül > > Nyomás-, áramlás- és szintaszbályozási funkciók, az áramlási veszteségek kompenzációjával Energiafogyasztás Készenlét és indítás (Stop & Go) funkció Működés STOP GO Üzemkész Energiamegtakarítás Készenlét és indítás t Energiatakarékos hajtás megoldás > > A hajtás leállított állapotában, akár 60%-os energiamegtakarítás is elérhető a Készenlét és indítás funkcióval > > Üzem közben a ventilátorok intelligens vezérlése, igénybevételtől függően > > Optimális energiahatékonyság a teljes élettartam alatt > > Az áramfelvétel értékének naplózása és időföggvény szerinti grafikus megjelenítése Intelligens működés Valós idejű intelligencia Webszerver és egyéb Etherneten elérhető szolgáltatások > > A webszerver funkcióval lehetővé válik a technológiai folyamat távoli felügyelete, az általánosan használt internetes felületeken keresztül > > Lehetővé válik az energiafelhaszálás és az egyéb adatok nyomon követése egy testreszabott felületen, akár távoli csatlakozáson keresztül, bárhol, bármikor, PC-n, tableten, okos telefonon, vagy pedig helyi közvetlen csatlakozáson keresztül is. Energiamegtakarítás frekvenciaváltókkal 2

5 Általános ismertetés (folytatás) Felhasználóbarát, zöld termék ODVA szervezet: támogatja az Ethernet/ IP alapú hálózati technológiákat FDT technológia: az automatizálási iparban széles körben elfogadott nemzetközi szabvány Felhasználóbarát kialakítás Egyszerűen integrálható PLC-s vezérlőkörnyezetbe > > Könnyű integrációt lehetővé tevő FDT/DTM és az ODVA-technológiák > > Unity Pro funkciókönyvtárak által támogatva > > Könnyen elérhető PC-ről, tabletről vagy okostelefonról > > Biztonságos kapcsolat a Kiber-biztonságú Ethernet révén MES (Termelésirányítási rendszer) Vijeo Citect SCADA Unity Pro Biztonság Ethernet Modicon M580 PLC frekvenciaváltók Integráció a Modicon M580 automatizálási platformba Kifinomult szervizkoncepció > > > A moduláris kialakítás egyszerű pótalkatrész-logisztikát biztosít > Optimalizált karbantartási költségek a dinamikus karbantartási terv révén, az egyedi részegységek egyedi felügyeletével > > Teljesítménymodulok és ventilátorok egyszerű cseréje > > Gyors segítség a dinamikus QR-kódokkal és ügyfélszolgálati alkalmazással A QR-kód beolvasása okostelefonnal vagy tablettel Azonnali hozzáférés az online súgóhoz Zöld termék A kise széndioxid-kibocsátásra tervezve > > A Green Premium termékcímke, a Schneider Electric környezetvédelmi emblémája azt jelzi, hogy Ön megfelel a nemzetközi környezetvédelmi szabványoknak, pl.: > > RoHS-2 a 2002/95/EK irányelv szerint > > REACH az 1907/2006/EK rendelet szerint > > IEC 62635: az élettartam végére vonatkozó utasítások megfelelnek a legúja újrahasznosítási szabályoknak, a termék alkatrészeinek 70%-a újrahasznosítható Elsőrangú szervizkoncepció 3

6 Kiválasztási útmutató IP21-es vagy IP55-ös vagy IP54-es frekvenciaváltók szinkron- vagy aszinkronmotorokhoz Piaci szegmens Víz és szennyvíz Olaj és gáz Bányászat Élelmiszeripar Kivitel Falra szerelhető Álló szekrényes Védettségi fokozat IP 21/UL type 1 IP 21 Teljesítmény- Három fázis: V (kw/hp) / tartomány Hz-es Három fázis: V (kw/hp) / hálózatnál Három fázis: V (kw/hp) / Hajtás Kimenő frekvencia Hz Vezérlés típusa Aszinkronmotor Standard állandó nyomatékú, standard változó nyomatékú, optimalizált nyomatékú mód Szinkronmotor PM (állandó mágnesű) motor Funkciók Bővített funkciók b b Pontos mérés a telepített rendszer energiafelhasználásának ellenőrzésére (mérési pontosság < 5%) b b A telepített rendszer villamos teljesítményében bekövetkezett változás érzékelése (drift detektálás) b b Beépített Ethernet a rendszer konfigurációjához és monitorozásához való hozzáféréssel Az alkalmazott szivattyú jelleggörbéjének tárolása és felhasználása a folyamat munkapontjának optimalizálása érdekében Optimalizált szivattyúfelügyelet az aktuális munkapont alapján Érzékelő nélküli számított áramlási érték A mért értékek fizikai egységekben kifejezve (pl. m 3 /h, kwh/m 3 ) Túlfeszültség korlátozása a motorkapcsokon A műszaki dokumentáció online elérése a dinamikus QR-kód segítségével. Folyamatos és időrendbeli valós idejű mérések a felhaszáló által szerkesztett áttekintő képernyő segítségével A hibalehetőségeket megelőző karbantartást figyelő funkciók (pl. hőmérséklet PT 100/1000 szondával, ventilátorfigyelés) A beépített I/O-k száma I/O bővítőmodulok (opcionális) Relés kimeneti Relé kimenetek kártya (opcionális) Továi műszaki információk a schneider-electric.com oldalon találhatók. 4 Beépített biztonsági funkciók 1: STO (Safe Torque Off) SIL3 Előre beállított sebességek 16 Analóg bemenetek 3: konfigurálható feszültség ( V) vagy áram (0-20/4-20 ma) bemenet, 2 bemenet hőérzékelő szonda csatlakoztatására alkalmas (PTC, PT100, PT1000, KTY84) Logikai bemenetek 6 Analóg kimenetek 2: konfigurálható : mint feszültség (0-10V) vagy áramkimenet (0-20mA) Relé kimenetek 3 Biztonsági funkció bemenetek 2: STO biztonsági funkció, SIL3 Analóg bemenetek 2 db, program segítségével konfigurálható differenciál analóg bemenet, mint árambemenet (0-20mA/4-20mA) vagy mint PTC, PT100, vagy PT1000 bemenet (2 vagy 3 vezetékes) Logikai bemenetek 6: feszültség 24 V c (pozitív vagy negatív logika) Logikai kimenetek 2: programozható 3: N/O kontaktusok Kommunikáció Beépített Modbus/TCP, Modbus soros csatlakozás Opciós kártyák EtherNet/IP és Modbus /TCP kettős port, CANopen Daisy Chain RJ45, Sub-D és sorkapocs csatl., ProfiNet, Profibus DP V1 és DeviveNet Konfigurációs és online eszközök Kihelyezhető grafikus kijelzőterminál, beépített webszerver, DTM ( Device Type Manager), SoMove szoftver Szabványok és tanúsítványok UL508C, EN/IEC , EN/IEC környezet 1 kategória C2, EN/IEC környezet 2 kategória C3 EN/IEC , IEC , IEC , IEC61508 EN/IEC , EN/IEC környezet 2 kategória C3, EN/IEC , IEC , IEC Rendelési számok ATV630ppppp ATV630pppppF Oldal 14 16

7 Kiválasztási útmutató IP21-es vagy IP55-ös vagy IP54-es frekvenciaváltók szinkron- vagy aszinkronmotorokhoz Víz és szennyvíz Olaj és gáz Bányászat Élelmiszeripar Falra szerelhető Falra szerelhető Álló szekrényes IP 55 IP 55 Vario leválasztókapcsolóval IP / / Hz Standard állandó nyomatékú, standard változó nyomatékú, optimalizált nyomatékú mód PM (állandó mágnesű) motor b b Pontos mérés a telepített rendszer energiafelhasználásának ellenőrzésére (mérési pontosság < 5%) b b A telepített rendszer villamos teljesítményében bekövetkezett változás érzékelése (drift detektálás) b b Beépített Ethernet a rendszer konfigurációjához és monitorozásához való hozzáféréssel Az alkalmazott szivattyú jelleggörbéjének tárolása és felhasználása a folyamat munkapontjának optimalizálása érdekében Optimalizált szivattyúfelügyelet az aktuális munkapont alapján Érzékelő nélküli számított áramlási érték A mért értékek fizikai egységekben kifejezve (pl. m 3 /h, kwh/m 3 ) Túlfeszültség korlátozása a motorkapcsokon A műszaki dokumentáció online elérése a dinamikus QR-kód segítségével. Folyamatos és időrendbeli valós idejű mérések a felhaszáló által szerkesztett áttekintő képernyő segítségével A hibalehetőségeket megelőző karbantartást figyelő funkciók (pl. hőmérséklet PT 100/1000 szondával, ventilátorfigyelés) 1: STO (Safe Torque Off) SIL3 16 3: konfigurálható feszültség ( V) vagy áram (0-20/4-20 ma) bemenet, 2 bemenet hőérzékelő szonda csatlakoztatására alkalmas (PTC, PT100, PT1000, KTY84) 6 2: konfigurálható : mint feszültség (0-10V) vagy áramkimenet (0-20mA) 3 2: STO biztonsági funkció, SIL3 2 db, program segítségével konfigurálható differenciál analóg bemenet, mint árambemenet (0-20mA/4-20mA) vagy mint PTC, PT100, vagy PT1000 bemenet (2 vagy 3 vezetékes) 6: feszültség 24V DC, (pozitív vagy negatív logika) 2: programozható 3: N/O kontaktusok Modbus/TCP, Modbus soros csatlakozás EtherNet/IP és Modbus /TCP kettős port, CANopen Daisy Chain RJ45, Sub-D és sorkapocs csatl., ProfiNet, Profibus DP V1 és DeviceNet Kihelyezhető grafikus kijelzőterminál, beépített webszerver, DTM ( Device Type Manager), SoMove szoftver UL508C, EN/IEC , EN/IEC környezet 1 kategória C2, EN/IEC környezet 2 kategória C3 EN/IEC , IEC , IEC , IEC61508 EN/IEC , EN/IEC környezet 2 kategória C3, EN/IEC , IEC , IEC ATV650ppppp ATV650pppppE ATV650pppppF Továi műszaki információk a schneider-electric.com oldalon találhatók. 5

8 Termékválasztási útmutató IP 23 és IP 54 hajtásrendszerek aszinkron- és szinkronmotorokhoz Piaci szegmensek Vízellátás és szennyvízkezelés Olaj- és gázipar Bányászat és fémfeldolgozás Élelmiszeripar Teljesítménytartomány Hz-es hálózati tápláláshoz Háromfázisú: V (kw) Alapvető jellemzők Változatok Kompakt hajtás rendszerek, beépített hálózati fojtótekerccsel az áram felharmonikusok csökkentésére, THDi < 48% Kompakt normál kínálat Beépített opciókkal moduláris (ETO) Kérésre felhasználó által meghatározható (teljes ETO) Védelmi mód IP 23 IP 54 elkülönített légáramlással opcióként Készülék Kimeneti frekvencia Hz Vezérlés típusa Aszinkronmotor Állandó nyomatékú terheléshez, normál Változó nyomatékú terheléshez, normál Terheléstől függő üzemmód Szinkronmotor PM (állandó mágnesű) motor Kommunikáció Beépített Modbus/TCP Soros Modbus kapcsolat Ethernet Választható lehetőség Ethernet/IP és Modbus TCP kettős port PROFINET CANopen RJ45 láncolható, SUB-D9 vagy csavaros sorkapocs Profibus DP V1 DeviceNet Interfészek Kezelőpult a szekrényajtón Vezérlősorkapcsok a szekrényen belül A vezérlősorkapcsok bővíthetők A paraméterek olvasása a kezelőpanel USB-csatlakozóján keresztül Készülék típusa Oldal 58 ATV660pppQ4X1 6

9 Vízellátás és szennyvízkezelés Olaj- és gázipar Bányászat és fémfeldolgozás Élelmiszeripar Alacsony felharmonikusú hajtás rendszerek aktív hálózati egyenirányítóval a felharmonikusok csökkentésére, THDi <5% Alacsony felharmonikus tartalmú normál kínálat Beépített opciókkal moduláris (ETO) Kérésre felhasználó által meghatározható (teljes ETO) IP 23 IP 54 elkülönített légcsatornával opcióként Hz Állandó nyomatékú terheléshez, normál Változó nyomatékú terheléshez, normál Terheléstől függő üzemmód PM (állandó mágneses) motor Modbus/TCP Soros Modbus kapcsolat Ethernet Ethernet/IP és Modbus TCP kettős port PROFINET CANopen RJ45 láncolható, SUB-D9 vagy csavaros sorkapocs Profibus DP V1 DeviceNet Kezelőpult a szekrényajtóban Vezérlőkapcsok a szekrényen belül A vezérlőkapcsok meghosszaíthatók A paraméterek olvasása USB-interfészen keresztül a billentyűzeten ATV680pppQ4X1 62 7

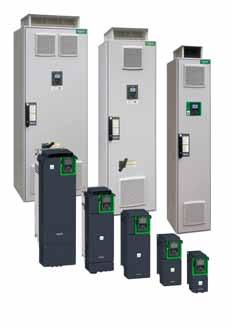

10 Bemutatás Altivar frekvenciaváltók Process Az hajtás egy IP21 vagy IP 55-ös védettségű frekvenciaváltó háromfázisú szinkron- illetve aszinkronmotorokhoz, amely a következő ipari szegmensekhez lett kifejlesztve: Víz és szennyvíz Olaj és gáz Bányászat Élelmiszeripar termékkínálata Víz- és szennyvízkezelés Szivattyúzás Fúrás Vízkitermelés Szagtalanítás Ventiláció Gázkompresszió Iszapeltávolítás Felhasználási területek Szivattyúállomások és tárolótartályok Öntözés Növénytermesztés Sótalanító berendezések Tározó és nyomásfokozó állomások Épületek Szennyvízátemelő állomások Szennyvízkezelő állomások Visszaforgatás a környezetbe, termőföld-alkalmazás 8

11 Bemutatás (folytatás) Altivar frekvenciaváltók Process (folytatás) Olaj és gáz felhasználási terület Szénhidrogén-kitermelés: Fúrás Föld feletti és föld alatti kitermelés Vízkezelés és újrahasznosítás Nyersolajtárolás Szétválasztás Csővezetékbe szivattyúzás Tárolás Finomítás DOF (Digital Oil Field - Olaj- és gázipari felügyeleti rendszerek) Felhasználás Szivattyúzás: Merülő szivattyúk Hidraulika rendszerek Csővezetékek Visszaáramoltatás Víz visszasajtolása Olajfinomítás Földgáz kompresszorok Finomítók: ventilátorok kompresszorok Bányászat alkalmazási területe Ülepítés és dúsítás Mosás és szűrés Bányatárna szivattyúzás Előhűtő tornyok Hulladékgáz eltávolítás Hűtőventilátorok Leválasztók függőleges hengermalmoknál Tárolás és feltöltés Vízellátás Szivattyúzás Szárító berendezések Felhasználás Szállítószalagok Örlőgépek Keverők Szivattyúk Élelmiszeripari alkalmazások Szivattyúk Szárító berendezések Felhasználás Szállítószalagok Örlőgépek Keverők Centrifugák Szivattyúk 9

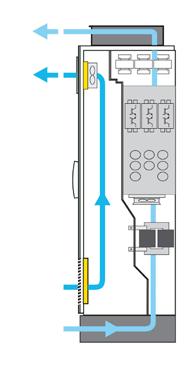

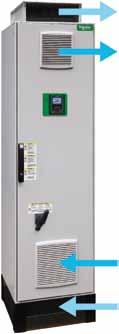

12 Bemutatás (folytatás) Altivar frekvenciaváltók 10% (vezérlés) 90% (telesítmény rész) Hűtőrendszer két elkülönített légáramlással A kínálat általános bemutatása Az hajtások a berendezések működését hatékonyaá teszik és csökkentik az üzembentartás költségeit azáltal, hogy az energia felhasználást optimalizálják és kényelmessé teszik a használatot. Az hajtások a beépített funkciók széles tárházát kínálják, mint pl: b b Biztonsági és automatizálási funkciók, amelyek a legtö alkalmazás által támasztott igénynek megfelelnek. b b Különböző kiegészítők kommunikációs kártyákkal gond nélkül beilleszthetők fő automatizálási rendszerekbe. b b Számos konfigurálható I/O felület gyári felszereltségben, amelyek megkönnyítik a készülék beillesztését speciális alkalmazásokba. Intuitív üzembehelyezés a grafikus kijelzőterminál segítségével. Helyi vagy távoli hozzáférés és felügyelet a beépített webszerver segítségével. A beépített harmonikus szűrő kíméli a hálózatot és csökkenti a veszteséget. A telepítés EMC megfelelősége a beépített EMC-szűrő jóvoltából. Teljesítménytől függően az különböző beépítési módokban és védelmi kivitelben áll rendelkezésre: b b Falra szerelhető kivitel IP 21/UL type kw/1 HP-tól, 110 kw/150 HP-ig, beszerelésre kész állapotban villamos helyiségben, szekrénybe vagy szekrényen kívük történő felszerelésre kész állapotban. b b Falra szerelhető kivitel IP kw/1 HP-tól 90 kw/125 HP-ig, beszerelésre kész állapotban nehéz körülmények közé, vagy a rövid motorkábel miatt, szabadtéren közvetlenül a motor mellé történő felszereléshez kész állapotban. b b Álló kivitelű IP 21 és IP 54 es, 110 től 315 kw-ig, beszerelésre kész állapotban van, csökkentett méretekkel a normál vagy durva környezetben lévő villamos helyiségben történő könnyű beépítés érdekében, felszerelésre kész állapotban. Nagy teljesítményű, álló kivitelű frekvenciaváltók Az álló kivitelű IP 21/IP 54 védettségű hajtás kínálat az aláiakat tartalmazza: A hajtás teljesítmény- és vezérlőmoduljait Félvezetővédő biztosítókat Hálózati fojtókat a THDi szint csökkentésére Motorvédő szűrőt a du/dt csökkentésére Jól hozzáférhető erősáramú csatlakozásokat a motor és a betáplálás könnyű bekötéséhez Az IP 54 változat a következő plusz egységekkel van ellátva: Főkapcsoló külső kézi működtetőkarral b b Egy elválasztó rendszer a hűtőlevegő számára, ami elkülöníti a teljesítmény- és az vezérlőrész hűtését, lehetővé téve így az erősen szennyezett környezetben történő üzemeltetést, ami egyben lehetőséget ad a villamos helyiség hőterhelésének csökkentésére is. Az hajtások 110 kw-tól 1500 kw-ig egyedi vevői igények szerint is készülhetnek, az egyedi specifikáció szerint készített Schneider Electric tervek alapján. Egyéb Az hajtásokat úgy tervezték, hogy a nagy hőhatásokat és a durva környezeti viszonyokat is elviselje. Működési hőmérséklet Falra szerelhető IP 21/IP 55 hajtások: C/ F standard C/ F leértékeléssel -- Szabadalmaztatott (RUE-2192) teljesítményrészt kihelyező készlet a teljesítményrészből származó disszipált hő kizárására a tokozaton kívülre (lásd a 19. oldalon) Szekrénybe szerelt hajtások IP 21/IP 54: C/ F standard C/ F leértékeléssel Tárolási és szállítási hőmérséklet: C/ F Tengerszint feletti magasság: 0 1,000 m/0 3,281 ft leértékelés nélkül 1, ,800 m/3,281 15,748 ft leértékeléssel 1%-ot 100 méterenként/328 ft Extrém környezeti viszonyokkal szembeni ellenállás: Vegyi osztály 3C3 az IEC/EN szabványnak megfelelően Mechanikai osztály 3S3 az IEC/EN szabványnak megfelelően Elektronikai kártyák védőbevonattal ellátva Az igényeknek megfelelő védelmek: IP 21/UL type 1, üzemi helyiségben falra vagy egy tokozatba szerelve. IP 55/UL type 1, por és vízsugár ellen védett, falra szerelhető kivitel Álló kivitelű IP21 Álló kivitelű IP54, por és vízsugár ellen védett 10

13 Bemutatás (folytatás) Altivar frekvenciaváltók THDi 48% % -os terhelésnél -szel Az hajtások THDi-je A kínálat általános bemutatása (folytatás) Energia Az hajtások segítenek optimalizálni az energiafogyasztást azáltal, hogy csökkentik a bemenő áram effektív értékét egy adott terhelésnél. Standard kínálat: v v THDi 48%, 80%-os terhelésnél, ami a leggyakori terhelési érték a legtö alkalmazásnál. Alcsony harmonikus tartalom az IEEE 519 szabványnak megfelelően Továá a Stop & Go funkciónak köszönhetően, az hajtások képesek akár 60%-kal csökkenteni az energiafelhasználást álló állapotban számos funkció automatikus tiltásával (teljesítménykör, ventilátor, grafikus terminál háttérvilágítása, stb.). A rendszer úraindítása 2 másodpercen belül megtörténik. Az alapértelmezésbe beépített Stop & Go funkciót a hajtás paramétereivel a kezelőfelületén be illetve ki lehet kapcsolni. Energiafogyasztás Működés Stop & Go funkció Üzemkész STOP GO Megtakarított energia Stop & Go t Környezet Az hajtás a környezet védelmére vonatkozó előírásoknak megfelelően készül, felkészülve a szabályozás jövőbeni változására is: RoHS-2 (1) breach b (2) + REACh helyettesítő megoldás (halogénmentes vezetékek és műanyagok) b b PEP (Product Enviromental Profile) eco-passport program a széndioxid kibocsátás csökkentése és a nyersanyagok megóvása érdekében. b b EoLI ( End of Life Instruction) (3) utasítás az anyagok újrahasznosítása érdekében. Tö mint 70 % újrahasznosítható anyag (új szabályozás) Hatékony energiamenedzsment: a fogyasztás 30%-kal való csökkentése Elektromágneses kompatibilitás (EMC) A hajtás kialakítása összhangban van az elektromágneses kopatibilitás követelményeivel, így a telepítés leegyszerűsödik, ezáltal csökken a ráfordítás a CE jelölés követelményeinek kielégítésére. Az hajtások C2 vagy C3 kategóriájú EMC-szűrőket tartalmaznak, kivéve az ATV630U07M3...D75M3 modellek, amelyekbe utólag lehet beépíteni szürőket, hogy a szigorú elvárásoknak megfeleljenek (lásd a 44. oldalon). Telepítés / Karbantartás Az hajtások ergonómikus kialakítása lehetővé teszi a hajtások bármilyen helyre történő telepítését: Legyen szó kész termékekről, vagy egyedi rendszerekről vagy imcc-be (intelligens motorvezérlő központokba) telepített készülékekről IP 21, UL type 1; IP55, IP54 kialakítású rendszerek: v v A kábelbevezetők Romex kábelszorítókkal vannak ellátva, biztosítva a motorkábel és a vezérlőkábelek árnyékolásának EMC csatlakoztatását. Színjelöléssel ellátott, kihúzható vezérlősorkapocs-modulok Hosszú motorkábel alkalmazható: 150 m-ig C3-as kategóriájú EMC-szűrővel b b Nyílthurkú aszinkron- vagy szinkronhajtás 0, Hz kimenő frekvenciatartományban Speciális motorok: víz alá meríthető és kúpos forgórészű motorok Kise karbantartási költség a hajtás ergonomikus kialakításának köszönhetően A ventilátorok 5 percen belül kicserélhetők Nem igényelnek külön eszközt a karbantartásukhoz Részegységek korlátozott száma Beépített webszerver: Kompatibilis folyamatelemek az egyszerű alkalmazáshoz Közvetlen, webes felületen történő távoli hozzáférés a felügyeleti és karbantartási funkciókhoz: -- az értékek kiolvasásához -- az adatok módosításához -- a paraméterek konfigurálásához -- a vezérlés állapotának módosításához (1) Európai direktíva 2002/95/EC Veszélyes Anyagok Korlátozása (alkalmazásra kerül ban) (2) Európai szabályozások No. 1907/2006 (3) Az IEC62635 irányvonalnak megfelelően 11

14 Bemutatás (folytatás) Altivar frekvenciaváltók Beépített funkciók Az hajtások számos fejlett funkciót tartalmaznak a legkomplexe alkalmazásokhoz is, minden egyes piaci szegmensben. Fejlett funkciók b b A rendszer energiafelhasználásának pontos mérése (pontosság < 5%) b b A telepített rendszer villamos teljesítményében bekövetkezett változás érzékelése (drift detektálás) b b Beépített Ethernet a rendszer konfigurálsához és ellenőrzéséhez való hozzáféréssel b b Az alkalmazott szivattyú jelleggörbéjének beintegrálása a folyamat munkapontjának optimalizálása érdekében Optimalizált szivattyúfelügyelet az aktuális munkapont alapján Érzékelő nélküli számított áramlási érték A mért eredmények fizikai egységekben kifejezve (pl. m3/h, kwh/m3) A túlfeszültség korlátozása a motorkapcsokon b b A műszaki dokumentáció online elérése a dinamikus QR-kód segítségével. b b Folyamatos és időrendbeli valós idejű mérések a felhaszáló által szerkesztett áttekintő ablak segítségével b b A hibalehetőségeket megelőző karbantartási figyelőfunkciók (pl. hőmérséklet PT 100/1000 szondával, ventilátorfigyelés) Energiamérés funkciók Az hajtások képesek pontos 5%-on belüli energiafogyasztási méréseket végezni a motor feszültségének és a hálózat feszültségének mérése alapján: b b A telepített rendszer villamos teljesítményében bekövetkezett változás érzékelése (drift detektálás), így biztosítva a hibátlan működés ellenőrzését a rendszer teljes élettartama alatt b b A rendszer legfontosa üzemi adatainak biztosítása a felvett és a leadott teljesítmény összehasonlítása alapján: Tipikus KPI-ok: -- fajlagos energiafogyasztás -- kwh/m 3 -- kwh/mwc/m 3 Ezáltal a felhasználók képesek figyelemmel kísérni és analizálni a felvett, illetve a leadott teljesítményt, valamint a kulcs mérőszámokat (KPI) közvetlenül a hajtásból vagy a felügyeleti rendszerből kinyerve. Biztonsági és felügyeleti funkciók A biztonsági vészmegállító (STO) funkció és számos felügyeleti funkció a személyek és berendezések védelmét szolgálják. Előnyök: Időmegtakarítás a rendszer tervezésének és kivitelezésének szakaszában Kevese alkatrész és kábel Optimális helykihasználás Berendezések egyszerű beállítása. v v Növekvő karbantartási hatékonyság; csökkenő beavatkozási idő így kevese állásidő Optimális feltételek a karbantartás lefolytatásához b b Az EN/IEC 61508,EN/ISO 13849, IEC szabványoknak való megfelelés Beépített STO (Safe Torque Off) funkció, SIL3/Ple Felügyeleti funkciók az idő előtti elhasználódás elkerülése érdekében: Szivattyúk üzemiciklusainak felügyelete Centrifugálszivattyúk indítása-megállítása Az indítások gyakoriságának figyelése (az óránkénti indítások száma) Felügyeleti funkciók a vízkalapács kialakulásának megelőzése érdekében v v A szivattyúk tisztítása az áramlás irányának megváltoztatásával (dugulás elhárítás) 12

15 Bemutatás (folytatás) Altivar frekvenciaváltók Integráció Kommunikációs protokollok Modbus /TCP, EtherNet/IP és Modbus soros vonal: Standard Modbus és EtherNet protokollok Konfigurációs és vezérlőeszközök csatlakozatatása v v Az vezérlése és felügyelete technológiai irányító rendszerekben (PLC-k, SCADA rendszerek, megjelenítők, stb.) levő ipari hálózatokon (adatok írása/olvasása) Diagnosztikai, felügyeleti és kommunikációs hálózat kezelési funkciók Ethernet szolgáltatások: v v SNMP, SNTP, BootP & DHCP, IP v6, informatikai rendszer biztonsági szolgáltatásai, FDR (hibás eszköz cseréjét segítő funkciók) Nyílt Ethernet topológia DTM Unity Pro-ban A hajtás integrálása a konfigurációs és vezérlőeszközökbe FDT/DTM technológia (lásd a 23. oldalon): Hajtáskonfigurálás, diagnosztika és vezérlés a Unity Pro szoftver használatával Konfigurációs és vezérlőeszközök Kihelyezhető grafikus terminál (lásd a 16. oldalon): A hajtás vezérlése, üzemi és konfigurációs paramétereinek módosítása Az aktuális értékek kijelzése (motor, I/O, stb.) A konfigurációk tárolása és letöltése Hajtás konfigurációjának duplikálása egy másik hajtásba egy PC-ből vagy egy másik hajtásból Távoli használat megfelelő eszközök segítségével (lásd a 17. oldalon) Csatlakozás tö hajtáshoz multidrop hálózati eszközök alkalmazásával (lásd a 17. oldalon) Beépített webszerver (lásd a 22. oldalon): v v Könnyen hozzáférhető bármelyik PC-ről, iphone-ról, ipad-ről, Android rendszerről, és a fő weöngészőkből Hálózat diagnosztika valós időben Értékek írása/olvasása SoMove szoftver (lásd a 23. oldalon): v v Hatékony funkciók az hajtás beállításához, paramétereinek módosításához és ellenőrzéséhez A beépített webszerver belépési képernyője Beintegrált szolgáltatások Az hajtás fő beépített szolgáltatásai, amelyek időmegtakarítást is eredményeznek: Egyszerűsített kommunikáció: Ethernet port beépített webszerverrel Energiafelügyelet (beépített teljesítménymérés) Dinamikus tervezett karbantartás 3 QR-kód: 1. hozzáférés a Customer Care Center (vevőszolgálat) alkalmazásaihoz és adatlapjaihoz 2. direkt hozzáférés a funkciók leírásaihoz 3. hiba esetén megjelenő QR-kód (piros képernyőn): a hiba okának meghatározása, a lehetséges okok felsorolása és javaslat az elhárításához 13

16 Bemutatás (folytatás) Altivar frekvenciaváltók Átfogó kínálat Az frekvenciaváltók alkalmasak 0,75 kw-tól 315 kw-ig, V és V-os háromfázisú hálózaton. Háromfázisú tápfeszültség Motor teljesítménye V 0.75 kw...75 kw HP V 0.75 kw kw HP Védettségi fok IP 21, UL type 1 IP 21, UL type 1 IP 55, UL type 12 IP 55, UL type 12 Rendelési számok ATV630U07M3...D75M3 ATV630U07N4...C16N4 ATV650U07N4...D90N4 ATV650U07N4E...D90N4E (1) V 110 kw kw IP 21 IP 54 ATV630C11N4F...C31N4F ATV650C11N4F...C31N4F (1) beépített leválasztókapcsolóval ATV630pppN4F, ATV630pppM3, ATV650pppN4, ATV650pppN4E + 10% P névleges + 50% P névleges - 1 Az frekvenciaváltókat két üzemmódra tervezték úgy, hogy a hajtás névleges teljesítménye optimalizálható az üzemmódnak megfelelő rendszer korlátainak megfelelően. Teljesítmény/áram Normálüzemű és nehézüzemű alkalmazási módok Ez a két üzemmód a következő: Normálüzemű (ND): a kis túlterhelhetőséget igénylő alkalmazásokhoz javasolt felhasználási mód (110%-ig), ahol a motor teljesítménye nem nagyo a hajtás névleges teljesítményénél. Nehézüzemű alkalmazás (HD): a nagy túlterhelhetőséget igénylő alkalmazásokhoz javasolt felhasználási mód (150%-ig), ahol a motor teljesítménye nem nagyo, mint az egy lépcsővel csökkentett hajtásteljesítmény. 14

17 Bemutatás (folytatás) Altivar frekvenciaváltók Tartozékok és bővítőkártyák Az frekvenciaváltókat úgy tervezték, hogy funkcionalitásuk számos tartozékkal és bővítőkártyával megnövelhető. Tartozékok Hajtás Ventilátor készlet (lásd a 21. oldalon) Grafikus kijelzőterminál: Beépítő és tömítő készlet az ajtóba szereléshez (lásd a 25. oldalon) Multidrop csatlakozó tö frekvenciaváltó egymáshoz csatlakoztatásához RJ45-ös porton keresztül (lásd a 25. oldalon) Opciók Bővítőkártyák (lásd a 32. oldalon): I/O bővítőkártya: -- 2 analog bemenet -- 6 logikai bemenet -- 2 logikai kimenet Relé kimenettel: -- 3 db N/O érintkező Kommunikáció: -- EtherNet/IP és Modbus TCP kettős port -- CANopen busz: RJ45 daisy chain, SUB-D, 5 csavaros sorkapocs -- ProfiNet busz -- Profibus DP V1 busz -- DeviceNet busz Passzív szűrők (lásd a 42. oldalon) b b Kiegészítő EMC bemeneti szűrő a vezetett kisugárzás csökkentésére a hálózat felé (lásd a 40. oldalon) Kimeneti szűrők: du/dt szűrők (lásd a 46. oldalon) Szinuszszűrők (lásd a 47. oldalon) Motorindítók A Schneider Electric megszakítók és mágneskapcsolók kombinációját javasolja ahhoz, hogy az frekvenciaváltókat optimális körülmények között lehessen üzemeltetni (lásd a 52. oldalon). 15

18 Bemutatás Altivar frekvenciaváltók Hajtás rendszerek Egyedi igények szerint tervezett hajtás rendszerek Az hajtások kiemelkedő flexibilitást nyújtanak a felhasználóknak különböző szegmensekben és különböző alkalmazásokban. A felhasználó igéyeitől függően számos megoldás létezik. Kis tervezést igénylő rendelés (Light ETO) A kis tervezést igénylő rendelés variációknál az hajtás rendszereket könnyen és gyorsan lehet adaptálni az előre meghatározott feltételek alapján a vevő igényeinek megfelelően. Az előre meghatározott feltételeknek köszönhetően a kis tervezést igénylő rendelési rendszereket minimális szállítási idővel és egyénileg kialakított tokozatokban beépítésre készen szállítják. ATV660C31N4X1 A lehetséges opciók a következők: Megnövelt IP-védettség Kiegészítő tokozat a kábelezésnek felülről vagy alulról való bekötésénél A tokozat világítása, fűtése Helyi/távkapcsoló Ethernet port az ajtón Logikai és analóg I/O modulok és relémodulok Kommunikációs modulok a különböző terepi rendszerekhez STO biztonsági tiltó bemenet - SIL 3, 0 vagy 1 megállítási kategória Ajtóra kihelyezett kijelzőmodul Ajtóra szerelt jelzőlámpák Motor- és csapágyhőmérséklet érzékelése Beépített du/dt szűrők hosszú motorkábelhez Motor előmelegítése Hálózati megszakító Feszültségcsökkenés-kioldó a megszakítóhoz Felhúzó motor a megszakítóhoz Automatikus hálózati leválasztás 415 V +/- 10 % feszültségszintnek megfelelő kialakítás Biztonsági figyelmeztető feliratok, helyi nyelven Nagyo tervezési igényű rendelés (Engineered to Order - ETO) Nagyo tervezési igényű kínálat a fenti opciókon túl, továi lehetőséget biztosít a hajtás rendszerek egyedi vevői igények szerint történő kialakításához. Nagyo tervezési igényű hajtás rendszer az ATV660C50Q4X1 alapján A következő opciók lehetségesek: Megadott színezésű vezetékek alkalmazása Távfelügyelet Igény szerinti hálózati feszültségszint A betáplálás kialakítása nagyo ütemszámú egyenirányítóhoz (12 ütem) Hálózati főkapcsoló nélküli kialakítás Megnövelt megszakítóképességű kialakítás 100 ka-ig Hátsó levegő beszívás Igény szerinti szekrény színezés Igény szerint készített dokumentáció és jelölések Kialakítás szigetelt csillagpontú (IT) hálózathoz Kimeneti mágneskapcsoló Tengeri csomagolás 16

19 Bemutatás (folytatás) Altivar frekvenciaváltók Hajtás rendszer Egyedi igények szerint tervezett hajtás rendszerek (folytatás) Teljes tervezést igénylő hajtás rendszer A teljes tervezést igénylő hajtás rendszer esetében a felhasználó egyéni rendszermegoldásait lehet megvalósítani. Tipikus variációs lehetőségek: Töhajtásos rendszerek (tö frekvenciaváltó egy szekrényben) egyéb hűtőrendszer különböző kialakítású tokozatok különböző méretkialakítások stb. Továi információkért kérjük vegye fel a kapcsolatot a vevőszolgálatunkkal. Teljes tervezést igénylő hajtás rendszer 17

20 Rendelési számok Háromfázisú hálózati feszültségszint V 50/60 Hz ATV630D11M3 ATV630D15M3 ATV630D30M V-os, IP21/UL type 1 frekvenciaváltók - Falra szerelhető kivitel (1) Motor Hálózati feszültség A motor adattábláján feltüntetett teljesítmény (2) Hálózati áram (3) Látszólagos Max. teljesítmény várható hálózati Isc 200 V 240 V 240 V Max. folyamatos áram (2) Max. tranziens áram 60 mp-ig Rendelési számok (1) Tömeg ND: Normál üzemi alkalmazás (4) HD: Nehéz üzemi alkalmazás (5) kw HP A A kva ka A A kg/ lb THDi y 44% 100% terhelésnél, normálüzemű alkalmazásban (4) ND ATV630U07M / HD ND ATV630U15M / HD ND ATV630U22M / HD ND ATV630U30M / HD ND ATV630U40M / HD ND ATV630U55M / HD ND ATV630U75M / HD ND ATV630D11M / HD ND ATV630D15M / HD ND ATV630D18M / HD ND ATV630D22M / HD ND ATV630D30M / HD ND ATV630D37M / HD ND ATV630D45M / HD ND ATV630D55M3 (6) / HD ND ATV630D75M3 (6) / HD (1) A háromfázisú V-os hálózathoz készült ATV630U07M3...D75M3 frekvenciaváltók EMC-szűrő nélkül lettek kialakítva. Kiegészítő EMC-szűrő telepítésével csökkenteni lehet az elektromágneses zavarkibocsátást, így eleget téve a szigorú követelményeknek és elvárásoknak. (2) Ezek az értékek ATV630D22M3-ig 4 khz-es, vagy ATV630D30M3...D75M3-ig 2.5 khz-es névleges kapcsolási frekvenciánál érvényesek, folyamatos üzem esetén. A kapcsolási frekvencia 2 12 khz között állítható az összes teljesítménytartományban. 2.5 khz vagy 4 khz felett (a hajtás teljesítményétől függően), a hajtás automatikusan csökkenti a kapcsolási frekvenciát, ha a hőmérséklet hirtelen megemelkedik. Folyamatos működés esetén, ha a kapcsolási frekvencia a névleges érték fölött van, akkor a kimenő áramot le kell értékelni (lásd a leérékelési görbéket a weboldalon). (3) Tipikus értékek, megadott teljesítményű motor alkalmazása és a maximális várható Isc esetén. (4) Értékek azokhoz az alkalmazásokhoz, amelyek csak kis túlterhelést igényelnek (110%-ig). (5) Értékek azokhoz az alkalmazásokhoz, amelyek jelentős túlterhelést igényelnek (150%-ig). (6) A termék IP00-ás védelemmel van ellátva tokozatba való szereléshez. Falra szerelésnél, IP21-es védettséghez külön rendelhető az IP21/ UL type 1 szerelőkészlet.: VW3A9704. ATV630D75M3 Megjegyzés: Tekintse meg az összegző táblázatot a lehetséges hajtás, kiegészítők és tartozékok kombinációjának érdekében. (lásd a 28. oldalon). 18

21 Rendelési számok (folytatás) Háromfázisú hálózati feszültségszint V 50/60 Hz ATV630D15N4 ATV630D30N4 ATV630D55N V, IP21/UL type 1 frekvenciaváltók beépített C2 kategóriájú EMC-szűrővel - Falra szerelhető kivitel Motor Hálózati feszültség A motor adattábláján feltüntetett teljesítmény (1) (> 45 kw, lásd a 16. oldalon) ND: Normál üzemi alkalmazás (3) HD: Nehéz üzemi alkalmazás (4) Hálózati áram (2) Látszólagos Max. teljesítmény várható hálózati Isc 380 V 480 V 380 V Max. folyamatos áram (1) Max. tranziens áram 60 mp-ig Rendelési számok Tömeg kw HP A A kva ka A A kg/ lb THDi y 44% 100% terhelésnél, normálüzemű alkalmazásban (3) ND ATV630U07N / HD ND ATV630U15N / HD ND ATV630U22N / HD ND ATV630U30N / HD ND ATV630U40N / HD ND ATV630U55N / HD ND ATV630U75N / HD ND ATV630D11N / HD ND ATV630D15N / HD ND ATV630D18N / HD ND ATV630D22N / HD ND ATV630D30N / HD ND ATV630D37N / HD ND ATV630D45N / HD (1) Ezek az értékek 4 khz-es névleges kapcsolási frekvenciánál érvényesek, folyamatos üzem esetén. A kapcsolási frekvencia 2 12 khz között állítható az összes teljesítménytartományban. 4 khz felett (a hajtás teljesítményétől függően), a hajtás automatikusan csökkenti a kapcsolási frekvenciát, ha a hőmérséklet hirtelen megemelkedik. Folyamatos működés esetén, ha a kapcsolási frekvencia a névleges érték fölött van, akkor a kimenő áramot le kell értékelni (lásd a leérékelési görbéket a weboldalon). (2) Tipikus értékek, megadott teljesítményű motor alkalmazása és a maximális várható Isc esetén. (3) Értékek azokhoz az alkalmazásokhoz, amelyek csak kis túlterhelést igényelnek (110%-ig). (4) Értékek azokhoz az alkalmazásokhoz, amelyek jelentős túlterhelést igényelnek (150%-ig). Megjegyzés: Tekintse meg az összegző táblázatot a lehetséges hajtás, kiegészítők és tartozékok kombinációjának érdekében. (lásd a 28. oldalon). 19

22 Rendelési számok (folytatás) Háromfázisú hálózati feszültségszint: V, V 50/60 Hz ATV630D55N4 ATV630C16N4F V, IP21/UL type 1 frekvenciaváltók beépített C3 kategóriájú EMC-szűrővel - Falra szerelhető kivitel Motor Hálózati feszültség A motor adattábláján feltüntetett teljesítmény (1) (< 55 kw, lásd a 15. oldalon) Hálózati áram (2) Látszólagos Max. teljesítmény várható hálózati Isc 380 V 480 V 380 V Max. folyamatos áram (1) Max. tranziens áram 60 mp-ig Rendelési számok Tömeg ND: Normál üzemi alkalmazás (3) HD: Nehéz üzemi alkalmazás (4) kw HP A A kva ka A A kg/lb THDi y 44% 100% terhelésnél, normálüzemű alkalmazásban (3) ND ATV630D55N / HD ND ATV630D75N / HD ND ATV630D90N / HD ND ATV630C11N4 (5) / HD ND ATV630C13N4 (5) / HD ND ATV630C16N4 (5) / HD V, IP21-es frekvenciaváltó beépített C3 kategóriájú EMC-szűrővel - Állószekrényes kivitel (6) Motor Hálózati feszültség A motor adattábláján feltüntetett teljesítmény (1) Hálózati áram (2) Látszólagos Max. teljesítmény várható hálózati Isc 380 V 400 V 400 V Max. folyamatos áram (1) Max. tranziens áram 60 mp-ig Rendelési számok Tömeg ND: Normál üzemi alkalmazás (3) HD: Nehéz üzemi alkalmazás (4) kw HP A A kva ka A A kg/lb THDi y 44% at 100% terhelésnél, normálüzemű alkalmazásban (3) ND ATV630C11N4F / HD ND ATV630C13N4F / HD ND ATV630C16N4F / HD ND ATV630C20N4F / HD ND ATV630C25N4F / HD ND ATV630C31N4F / HD (1) Ezek az értékek 4 khz-es névleges kapcsolási frekvenciánál érvényesek, folyamatos üzem esetén. A kapcsolási frekvencia 2 12 khz között állítható az összes teljesítménytartományban. 4 khz felett (a hajtás teljesítményétől függően), a hajtás automatikusan csökkenti a kapcsolási frekvenciát, ha a hőmérséklet hirtelen megemelkedik. Folyamatos működés esetén, ha a kapcsolási frekvencia a névleges érték fölött van, akkor a kimenő áramot le kell értékelni (lásd a leérékelési görbéket a weboldalon). (2) Tipikus értékek, megadott teljesítményű motor alkalmazása és a maximális várható Isc esetén. (3) Értékek azokhoz az alkalmazásokhoz, amelyek csak kis túlterhelést igényelnek (110%-ig). (4) Értékek azokhoz az alkalmazásokhoz, amelyek jelentős túlterhelést igényelnek (150%-ig). (5) A készülék IP 00-ás védettségű szekrénybe szereléshez. Falra szerelésnél, IP21-es védettséghez külön rendelhető az IP21/UL type 1 szerelőkészlet.: VW3A9704. (6) Beépített motoroldali fojtók árnyékolt kábel alkalmazását teszik lehetővé 300 m/984 ft-ig C3-as kategóriában és az árnyékolatlan kábelek esetén 450 m/1476 ft-ig C4 kategóriában. Megjegyzés: Tekintse meg az összegző táblázatot a lehetséges hajtás, kiegészítők és tartozékok kombinációjának érdekében. (lásd a 28. oldalon). 20

23 Rendelési számok (folytatás) Háromfázisú hálózati feszültségszint: V 50/60 Hz ATV650D15N4 ATV650D30N4 ATV650D55N V, IP55-ös frekvenciaváltók beépített C2 vagy C3 kategóriájú EMC-szűrővel - Falra szerelhető kivitel (1) Motor Hálózati feszültség A motor adattábláján feltüntetett teljesítmény (2) ND: HD: Normál üzemi alkalmazás (4) Nehéz üzemi alkalmazás (5) Hálózati áram (3) Látszólagos Max. teljesítmény várható 380 V 480 V 380 V hálózati Isc Max. folyamatos áram (2) Max. tranziens Rendelési számok áram 60 mp-ig (6) Tömeg kw HP A A kva ka A A kg/ lb THDi y 44% 100% terhelésnél, normálüzemű alkalmazásban (4) ND ATV650U07N / HD ND ATV650U15N / HD ND ATV650U22N / HD ND ATV650U30N / HD ND ATV650U40N / HD ND ATV650U55N / HD ND ATV650U75N / HD ND ATV650D11N / HD ND ATV650D15N / HD ND ATV650D18N / HD ND ATV650D22N / HD ND ATV650D30N / HD ND ATV650D37N / HD ND ATV650D45N / HD ND ATV650D55N / HD ND ATV650D75N / HD ND ATV650D90N / HD (1) C2 kategóriájú EMC-szűrő ATV650U07N4...D45N4-hez. C3 kategóriájú EMC-szűrő ATV650D45N4 felett. (2) Ezek az értékek 4 khz névleges vagy kHz között állítható kapcsolási frekvenciánál érvényesek az ATV650D45N4 teljesítményig vagy 2,5kHz névleges 2...8kHz között állítható kapcsolási frekvenciánál érvényesek az ATV650D55N4...D90N4, teljesítménytartományban folyamatos működés esetén. 2,5 vagy 4 khz felett (a hajtás teljesítményétől függően), a hajtás automatikusan csökkenti a kapcsolási frekvenciát ha a hőmérséklet hirtelen megemelkedik. Folyamatos működés esetén, ha a kapcsolási frekvencia a névleges érték fölött van, akkor a kimenő áramot le kell értékelni (lásd a leérékelési görbéket a weboldalon). (3) Tipikus értékek, megadott teljesítményű motor alkalmazása és a maximális várható Isc esetén. (4) Értékek azokhoz az alkalmazásokhoz, amelyek csak kis túlterhelést igényelnek (110%-ig). (5) Értékek azokhoz az alkalmazásokhoz, amelyek jelentős túlterhelést igényelnek (150%-ig). (6) Tömítőszelencével felszerelt Megjegyzés: Tekintse meg az összegző táblázatot a lehetséges hajtás, kiegészítők és tartozékok kombinációjának érdekében. (lásd a 28. oldalon). 21

24 Rendelési számok (folytatás) Háromfázisú hálózati feszültségszint: V 50/60 Hz ATV650D15N4E ATV650D30N4E ATV650D55N4E V, IP55-ös frekvenciaváltók Vario leválasztókapcsolóval és beépített C2 vagy C3 kategóriájú EMC-szűrővel - Falra szerelhető kivitel (1) Motor Hálózati feszültség A motor adattábláján feltüntetett teljesítmény (2) Hálózati áram (3) Látszólagos Max. teljesítmény várható hálózati Max. folyamatos áram (2) Isc Max. tranziens áram 60 mp-ig Rendelési számok (6) Tömeg 380 V 480 V 380 V ND: Normál üzemi alkalmazás (4) HD: Nehéz üzemi alkalmazás (5) kw HP A A kva ka A A kg/ lb THDi y 44% 100% terhelésnél, normálüzemű alkalmazásban (4) ND ATV650U07N4E / HD ND ATV650U15N4E / HD ND ATV650U22N4E / HD ND ATV650U30N4E / HD ND ATV650U40N4E / HD ND ATV650U55N4E / HD ND ATV650U75N4E / HD ND ATV650D11N4E / HD ND ATV650D15N4E / HD ND ATV650D18N4E / HD ND ATV650D22N4E / HD ND ATV650D30N4E / HD ND ATV650D37N4E / HD ND ATV650D45N4E / HD ND ATV650D55N4E / HD ND ATV650D75N4E / HD ND ATV650D90N4E / HD (1) C2 kategóriájú EMC-szűrő ATV650U07N4E...D45N4E-hez. C3 kategóriájú EMC-szűrő ATV650D45N4E felett. (2) Ezek az értékek 4 khz névleges vagy kHz között állítható kapcsolási frekvenciánál érvényesek az ATV650D45N4E teljesítményig vagy 2,5kHz névleges 2...8kHz között állítható kapcsolási frekvenciánál érvényesek az ATV650D55N4E...D90N4E, teljesítménytartományban folyamatos működés esetén. 2,5 vagy 4 khz felett (a hajtás teljesítményétől függően), a hajtás automatikusan csökkenti a kapcsolási frekvenciát, ha a hőmérséklet hirtelen megemelkedik. Folyamatos működés esetén, ha a kapcsolási frekvencia a névleges érték fölött van, akkor a kimenő áramot le kell értékelni (lásd a leérékelési görbéket a weboldalon). (3) Tipikus értékek, megadott teljesítményű motor alkalmazása és a maximális várható Isc esetén. (4) Értékek azokhoz az alkalmazásokhoz, amelyek csak kis túlterhelést igényelnek (110%-ig). (5) Értékek azokhoz az alkalmazásokhoz, amelyek jelentős túlterhelést igényelnek (150%-ig). (6) Tömítőszelencével felszerelt. Megjegyzés: Tekintse meg az összegző táblázatot a lehetséges hajtás, kiegészítők és tartozékok kombinációjának érdekében. (lásd a 28. oldalon). 22

25 Rendelési számok (folytatás) Háromfázisú hálózati feszültségszint: V 50/60 Hz ATV650C31N4F V, IP55-ös frekvenciaváltók kapcsolóval és beépített C3 kategóriájú EMC-szűrővel - Állószekrényes kivitel (1) Motor Hálózati feszültség A motor adattábláján feltüntetett teljesítmény Hálózati áram (2) Látszólagos Max. teljesítmény várható 380 V 400 V 400 V hálózati Isc Max. folyamatos áram Max. tranziens áram 60 mp-ig Rendelési számok Tömeg ND: Normál üzemi alkalmazás (3) HD: Nehéz üzemi alkalmazás (4) kw HP A A kva ka A A kg/lb THDi y 44% 100% terhelésnél, normálüzemű alkalmazásban (3) ND ATV650C11N4F / HD ND ATV650C13N4F / HD ND ATV650C16N4F / HD ND ATV650C20N4F / HD ND ATV650C25N4F / HD ND ATV650C31N4F / HD Cserealkatrészek Leírás Melyik hajtáshoz Rendelési szám Tömeg kg/lb Ventilátor egység IP21-es frekvenciaváltókhoz Ventilátor, tartókonzol, ATV630U07M3...U40M3, ATV630U07N4...U55N4 VX5VPS1001 beépítési útmutató ATV630U55M3, ATV630U75N4...D11N4 VX5VPS2001 ATV630U75M3...D11M3, ATV630D15N4...D22N4 VX5VPS3001 ATV630D15M3...D22M3, ATV630D30N4...D45N4 VX5VPS4001 ATV630D30M3...D45M3, ATV630D55N4...D90N4 VX5VPS5001 ATV630D55M3...D75M3, ATV630C11N4...C16N4 VX5VPS6001 ATV630C11N4F...C31N4F VX5VPM001 ATV630C11N4F...C31N4F VX5VPM002 Ventilátor egység IP55-ös frekvenciaváltókhoz Ventilátor, tartókonzol, beépítési útmutató ATV650U07N4...D22N4, ATV650U07N4E...D22N4E VX5VP50A001 ATV650D30N4...D90N4, ATV650D30N4E...D90N4E VX5VP50BC001 Ventilátor egység IP54-es frekvenciaváltókhoz Ventilátor, tartókonzol, beépítési útmutató ATV650C11N4F...C31N4F VX5VPM001 (5) ATV650C11N4F...C31N4F VX5VPM002 (6) Tartozékok Leírás Melyik hajtáshoz Rendelési szám Tömeg kg/lb Teljesítményrészt kihelyező készlet, szekrénybe szereléshez (7) Kihelyező szerelőkészlet, beépítési ATV630U07M3...U40M3, ATV630U07N4...U55N4 NSYPTDS1 útmutató ATV630U55M3, ATV630U75N4...D11N4 NSYPTDS2 ATV630U75M3...D11M3, ATV630D15N4...D22N4 NSYPTDS3 ATV630D15M3...D22M3, ATV630D30N4...D45N4 NSYPTDS4 ATV630D30M3...D45M3, ATV630D55N4...D90N4 NSYPTDS5 Falra szerelő készlet ATV630U07M3...D11M3, ATV630U07N4...D22N4 NSYAEFPFPTD IP21/UL type 1-nek megfelelő szerelőkészlet ATV630D55M3...D75M3, ATV630C11N4...C16N4 VW3A9704 (1) A beépített motorfojtók 300 m árnyékolt kábel alkalmazását teszik lehetővé C3 kategóriában, vagy 400 m árnyékolatlan kábel alkalmazását C4 kategóriában. (2) Tipikus értékek, megadott teljesítményű motor alkalmazása és a maximális várható Isc esetén. (3) Értékek azokhoz az alkalmazásokhoz, amelyek csak kis túlterhelést igényelnek (110%-ig). (4) Értékek azokhoz az alkalmazásokhoz, amelyek jelentős túlterhelést igényelnek (150%-ig). (5) VX5VPM001: tető ventilátor IP21-es és IP 54-es szekrényekhez. (6) VX5VPM002: ajtó ventilátor IP21-es és IP 54-es szekrényekhez. (7) Szabadalmi bejegyzés száma: RUE-2192 Kihelyező szerelőkészlet Megjegyzés: Tekintse meg az összegző táblázatot a lehetséges hajtás, kiegészítők és tartozékok kombinációjának érdekében. (lásd a 28. oldalon). 23

26 Bemutatás, Rendelési számok Kiegészítők: Konfigurációs és vezérlőeszközök Kihelyezhető grafikus kijelző (a példa egy dinamikus szivattyú működési módot mutat optimális működési állapotban) Kijelzett hiba: a képernyő háttérvilágítása automatikusan pirosra vált Beépített dinamikus QR-kód a szöveges online segítség azonnali hozzáféréséhez A QR-kód beszkennelése okostelefonnal vagy tablettel Azonnali hozzáférés az online segítséghez Kihelyezhető grafikus kijelzőterminál (beépítve a frekvenciaváltóba) A grafikus terminál alkalmas a következőkre: beépíthető és csatlakoztatható a frekvenciaváltó elejére a szekrény ajtajára építhető és csatlakoztatható a távoli szerelőkészlettel csatlakoztatható egy PC-hez, fájlok cseréjéhez a Mini USB-csatlakozón keresztül (1) csatlakoztatható tö frekvenciaváltóhoz multidrop módban (lásd a 25. oldalon) Ez a terminál a következőkre használható: vezérelni, beállítani és konfiurálni a frekvenciaváltót az aktuális értékeket megjeleníteni (motor, I/O felület, technológiai folyamat adatai) megjeleníteni a grafikus áttekintő oldalt, mint pédául az energiafogyasztás adatai tárolni és letölteni a konfigurációkat (számos konfigurációs fájl tárolható a 16MB-os memóriában) átmásolni a konfigurációt egy feszültség alá helyezett hajtásról egy másik feszültség alá helyezett hajtásra kimásolni a konfigurációt egy PC-ről vagy egy hajtásról és egy másik hajtásra átmásolni (a hajtásnak bekapcsolva kell lennie a másolás ideje alatt) Egyéb jellemzők: b b 24 integrált nyelv (teljes ábécével), amely lefedi a világon használt nyelvek töségét (és ezeken kívül más nyelveket is hozzá lehet adni, tájékozódjon a weboldalon) b b Kétszínű (fehér és piros) háttérvilágítással rendelkező grafikus LCD-kijelző; hiba esetén a háttérfény automatikusan pirosra vált (ami késő kikapcsolható) Működési hőmérséklet-tartomány: C IP 65-ös védettség Tendenciagörbék: értékek változásának grafikus megjelenítése a változók megfigyelésének időtartama alatt (energia vagy technológiai adatok) Dinamikus QR-kódok az azonnali szöveges online segítseghez való hozzáférés érdekében (diagnosztika és beállítás stb.) okostelefon vagy tablet használatával. 10 éves üzemidőt biztosító elemről működtetett valós idejű óra, az adatok és események időbélyeggel ellátott rögzítéséhez, még a hajtás leállított állapotában is. Leírás Kijelző: 8 sor, 240 x 160 képpont Oszlopgarafikonok, értékek és tendenciagörbék megjelenítése 4 funkciógomb egyszerűvé teszi a navigációt a szöveges menük között, a funkciók eléréséhez b b STOP/RESET nyomógomb: helyi parancs a motor megállítására / vagy a keletkezett hibák törlésére b b RUN nyomógomb: helyi parancs a motor indítására Navigációs gombok: v v OK gomb megnyomása elmenti az aktuális értékeket (ENT) Forgatás +-: növeli vagy csökkenti az értéket, a következő vagy az előző sorra ugrik v v ESC gomb: megszakítja egy érték vagy paraméter bevitelét, illetve visszatér az előzőleg választott menüpontba v v Home gomb: főmenü Információ (i): szöveges segítség Rendelési számok Leírás Rendelési szám Tömeg kg/ lb Kihelyezhető grafikus kijelző: VW3A / Kommunikációs tartozékok Leírás Rendelési szám Tömeg kg/ lb IP 20-as WiFi interfész Akkumulátorral ellátott WiFi interfészt a frekvenciaváltó Ethernet portjához csatlakoztatva, vezeték nélküli távoli elérést biztosítható PC, tablet, vagy okostelefon számára (1) Csak a grafikus terminált kell kiemelni, mint egy hordozható terminált. TCSEGWB13FA /

27 Bemutatás, Rendelési számok Kiegészítők: Konfigurációs és vezérlőeszközök Ajtóra építhető grafikus kijelzőt beépítő csomag (előlap) A kihelyezhető grafikus kijelző tartozékai Beépítő szett a tokozat ajtajára, IP65-ös védettséggel A csomag a következőket tartalmazza: - A rögzítőelem meghúzását biztostó eszköz (külön is rendelhető a ZB5AZ905-ös rendelési számon) 1 Borítólemez, amely biztosítja az IP65-ös védettséget, ha a grafikus kijelző nincs behelyezve 2 Beépítő lemez 3 RJ45-ös port a grafikus kijelzőnek 4 Tömítés 5 Rögzítőgyűrű 6 Elfordulás elleni pöcök 7 RJ45-ös port a kábel csatlakoztatásához (10m/32,81 ft maximum) A kábelt külön kell megrendelni a kábel hosszától függően. 8 Földelő csatlakozó A kihelyező készlet a nyomógombokéval azonos, standard Ø 22 mm-es lyukkal a tokozat ajtajára szerelhető, nincs szükség nagyo méretű nyílás kivágására Grafikus kijelzőt beépítő csomag (hátlap) Referenciák Leírás Beépítő készlet A csatlakozó kábel rendelési száma VW3A1104Rppp Meghúzó szerszám a kihelyezhető terminálhoz Különböző hosszúságú kábelek 2 db RJ45-ös csatlakozóval USB/Mini B USB kábel A kijelző csatlakoztatására a PC-hez IP 65-ös távcsatlakozó készlet Ethernet porthoz (1) Ø 22, RJ45 anya-anya adapter, tömítéssel Hossz m/ ft IP védettség Rendelési számok Tömeg kg/ lb 65 VW3A1112 ZB5AZ / / VW3A1104R / / VW3A1104R / / VW3A1104R / / VW3A1104R / TCSXCNAMUM3P 65 VW3A / Multidrop csatlakozás tartozékai Ezek a tartozékok a grafikus terminál tö készülékhez való csatlakoztatását teszik lehetővé egy multidrop hálózaton. Ez a multidrop csatlakozás a frekvenciaváltó elején található RJ45-ös portot használja. Tartozékok a csatlakozáshoz Leírás Modbus elosztódoboz 10 RJ45 csatlakozó és 1 csavaros sorkapocs Modbus T-junction dobozok Modbus vonallezáró beépített kábellel 0.3 m/0.98 ft beépített kábellel 1 m/3.28 ft RJ45 csatlakozóhoz R = 120 Ω C = 1 nf Csomagolási rendelési száma Az egység mennyiség Tömeg kg/ lb LU9GC / VW3A8306TF / VW3A8306TF / VW3A8306RC 0.010/ Kábelek( 2 db RJ 45-ös csatlakozóval) Használható Hossz m/ ft Rendelési szám Tömeg kg/ lb Soros vonal 0.3/ 0.98 VW3A8306R / / 3.28 VW3A8306R / / 9.84 VW3A8306R / (1) Felhasználható egy távoli PC csatlakoztatásához, falra vagy tokozatba szerelt IP21-es védettségű hajtáshoz az RJ45 csatlakozón keresztül. Lyukméret standard 22 mm-es lyuk, a nyomógombokéval azonos méretű. Hosszabítókábel szükséges: VW3A1104Rp0p egybeépítve 2 db RJ45-ös csatlakozóval). 25

28 Bemutatás, Rendelési számok Kiegészítők: Konfigurációs és vezérlőeszközök Webszerver Bemutatás Webszerver elérési módjai: v v Egy olyan hajtás esetén, ami nincs az Ethernet hálózatra csatlakoztatva -- Egy Ethernet kábelen vagy egy Schneider Electric WiFi egységen keresztül (a hajtás ilyenkor hálózati eszközként viselkedik) Az Ethernet hálózatra csatlakoztatott hajtás esetén -- A hálózat bármelyik pontjáról a hajtás IP címét megadva Belépési képernyő A webszerver a következőkre használható: v v A hajtás beüzemelésére (a konfigurációs paraméterek beállítására és a fő funkciók engedélyezésére) Az energia és a folyamat adatainak figyelésére, valamint a hajtás és a motor adatainak figyelésére Diagnosztizálásra (hajtás státusza, fájl átvitel, észlelt hibák és figyelmeztető jelzések) Leírás A webszerver 5 fő területre bontható. Egyénileg kialakítható nézet Áttekintő fül: v v Konfigurálható, amelyen a kiválasztott adattáblák széles választéka, az információk felhasználó által kiválasztott különböző csoportjai állnak rendelkezésre. Kijelző fül: Megjeleníti az energiafelhasználás, a hatásfok és a rendszer teljesítményének adatait Kijelzi a vezérelt folyamat adatait, mint például az optimális szivattyúmunkapont Felügyeli a hajtás paramétereit és státuszát Mutatja az I/O-k állapotát és funkcióját Diagnosztika fül: A hajtás állapota v v A rögzített hibák és figyelmeztetések megjelenítése, dátum- és időbélyeggel ellátva Hálózat-diagnosztika A hajtás öntesztjéhez való hozzáférés Szivattyúgörbék Hajtás fül: v v Hozzáférés a hajtás fő beállítási paramétereihez, a hozzájuk tartozó magyarázattal Beállítás fül: Hálózat beállítása Hozzáférési szintek beállítása A hajtás konfigurációjának mentése és visszatöltése Gyűjtött adat és log fájlok exportálása Az oldalak megjelenésének testreszabása (színek, logók, stb.) Energia műszertábla Egyéb jellemzők: Könnyű csatlakozás az RJ45-ös porton vagy WiFi-n keresztül Jelszóval védett hozzáférés (módosítható jelszó, a hozzáférési jog az adminisztrátor által beállítható) Nincs szükség letöltésre vagy telepítésre A webszerver kikapcsolható A munkák hasonló módon végezhetők PC-n, iphone-on, ipad-en, Android rendszeren és a fő weöngészőkön: Internet Explorer (verzió 8 vagy magasa) Google Chrome (verzió 11 vagy magasa ) Mozilla Firefox (verzió 4 vagy magasa) Safari (verzió vagy magasa) 26

29 Bemutatás, Rendelési számok Kiegészítők: Konfigurációs és vezérlőeszközök DTM Bemutatás Az FDT/DTM technológiát alkalmazva az hajtások közvetlenül konfigurálhatók, vezérelhetők, diagnosztizálhatók a Unity Pro és a SoMove szoftverek segítségével, ugyanannak a szoftvermodulnak a segítségével (DTM). Az FDT/DTM technológia egységesíti a kommunikációs felületet a terepi eszköz és a gazdarendszer között. A DTM egy egységes struktúrát tartalmaz, a hajtás elérhető paramétereinek menedzselésére. Az DTM speciális funkciói b b Offline vagy Online hozzáférés a hajtás adataihoz A hajtás firmware frissítése A hajtás konfigurációs fájlok kiolvasása és betöltése Egyéni kialakítások (áttekintő ablak, saját menü, stb.) Hozzáférés a hajtás és az opciós modulok paramétereihez Oszcilloszkóp funkció Grafikus interfész, mely segítséget nyújt az szivattyú funkciójának beállításához Az energiafelhasználás és a vezérelt folyamat adatait megjelenítő műszerfalak A szivattyú jelleggörbéjének grafikus megjelenítése, az üzemi és az optimális munkapont megjelenítése a görbén Észlelt hibák és figyelmeztető jelzések táblázata (időbélyeggel ellátva) DTM a Unity-ban A DTM könyvtár előnyei a Untity Pro-ban: A hálózat konfigurációjának automatikus felderítése Lehetőség az azonos architetúrájú hajtások esetében a kofigurációs fájlok hozzáadására/eltávolítására vagy másolására/beillesztésére egyik hajtásból a másikba Egyetlen bemeneti pont az összes paraméter megosztására az epac (programozható vezérlő) és az hajtás között Hajtásprofilok létrehozása az epac eszközzel történő implicit kommunikációhoz, valamint dedikált profilok létrehozása DFB-kkel (származtatott funkcióblokkokkal) a programokhoz A hajtás integrálása a terepi busz struktúrába A hajtáskonfiguráció integrált része lehet a Unity Pro projekt fájlnak (STU) és az archív fájlnak (STA) A DTM könyvtár előnyei a SoMove-ban: Hajtásorientált szoftverkörnyezet Huzalozott kapcsolat az Ethernet kommunikációs porttal Standard kábel (fájl transzfer) Funkcióblokk könyvtár a Unity Pro részére Kijelzőblokkok a Vijeo Citect számára Harmadik fél szoftverek és letöltés: Az DTM könyvtár egy flexibilis, nyitott és interaktív eszköz, amelyet alkalmazni lehet egy harmadik fél FDT-jében. A DTM-ek letölthetők a honlapunkról: SoMove szoftver A SoMove szoftver Bemutatás A PC-n futtatható SoMove szoftver alkalmas az beállítására és karbantartására. A webszerveren elérhető funkciókon kívül, a SoMove szoftver oszcilloszkóp funkcóval is rendelkezik a kiválasztott adatok időfüggvényének megjelenítéséhez, valamint csatlakozást biztosít tö hajtáshoz is. A szoftver az hajtásokhoz az alái módokon csatlakozhat: Bluetooth vezetek nelküli kapcsolat, TCSWAAC13FB Bluetooth/Modbus adapterrel Ethernet Modbus kapcsolat WiFi csatlakozással, egy TCSEGWB13FA0 WiFi egységgel Közvetlen Ethernet Modbus TCP kapcsolat SoMove telepitő szoftverrel kapcsolatban tovai információt lásd a SoMove: Setup Software katalógusban, ami a oldalon található 27

30 Kombinációk Az ATV630pppM3, ATV630pppN4 és ATV650pppN4 hajtásk kiegészítőinek lehetséges kombinációja Motor Hajtás Kiegészítők Ventilátor Teljesítményrészt Passzív szűrők (50 Hz) Passzív szűrők (60 Hz) készlet kihelyező THDi < 10% THDi < 5% THDi < 10% THDi < 5% kw HP szerelőkészlet Háromfázisú hálózat, feszültségszint V 50/60Hz -IP 21/UL type ATV630U07M3 VX5VP50BC001 NSYPTDS ATV630U15M3 VX5VP50BC001 NSYPTDS ATV630U22M3 VX5VP50BC001 NSYPTDS1 3 ATV630U30M3 VX5VP50BC001 NSYPTDS1 4 5 ATV630U40M3 VX5VP50BC001 NSYPTDS ATV630U55M3 VX5VPS1001 NSYPTDS ATV630U75M3 VX5VPS3001 NSYPTDS ATV630D11M3 VX5VPS3001 NSYPTDS ATV630D15M3 VX5VPS4001 NSYPTDS ATV630D18M3 VX5VPS4001 NSYPTDS ATV630D22M3 VX5VPS4001 NSYPTDS ATV630D30M3 VX5VPS5001 NSYPTDS ATV630D37M3 VX5VPS5001 NSYPTDS ATV630D45M3 VX5VPS5001 NSYPTDS ATV630D55M3 VX5VPS ATV630D75M3 VX5VPS6001 Háromfázisú hálózat, feszültségszint V 50/60Hz -IP 21/UL type ATV630U07N4 VX5VP50BC001 NSYPTDS1 VW3A46101 VW3A46120 VW3A46139 VW3A ATV630U15N4 VX5VP50BC001 NSYPTDS1 VW3A46101 VW3A46120 VW3A46139 VW3A ATV630U22N4 VX5VP50BC001 NSYPTDS1 VW3A46101 VW3A46120 VW3A46139 VW3A ATV630U30N4 VX5VP50BC001 NSYPTDS1 VW3A46101 VW3A46120 VW3A46139 VW3A ATV630U40N4 VX5VP50BC001 NSYPTDS1 VW3A46102 VW3A46121 VW3A46140 VW3A ATV630U55N4 VX5VP50BC001 NSYPTDS1 VW3A46102 VW3A46121 VW3A46140 VW3A ATV630U75N4 VX5VPS1001 NSYPTDS2 VW3A46103 VW3A46122 VW3A46141 VW3A ATV630D11N4 VX5VPS1001 NSYPTDS2 VW3A46104 VW3A46123 VW3A46142 VW3A ATV630D15N4 VX5VPS3001 NSYPTDS3 VW3A46105 VW3A46124 VW3A46143 VW3A ATV630D18N4 VX5VPS3001 NSYPTDS3 VW3A46106 VW3A46125 VW3A46144 VW3A ATV630D22N4 VX5VPS3001 NSYPTDS3 VW3A46107 VW3A46126 VW3A46145 VW3A ATV630D30N4 VX5VPS4001 NSYPTDS4 VW3A46108 VW3A46127 VW3A46146 VW3A ATV630D37N4 VX5VPS4001 NSYPTDS4 VW3A46109 VW3A46128 VW3A46147 VW3A ATV630D45N4 VX5VPS4001 NSYPTDS4 VW3A46110 VW3A46129 VW3A46148 VW3A ATV630D55N4 VX5VPS5001 NSYPTDS5 VW3A46111 VW3A46130 VW3A46149 VW3A ATV630D75N4 VX5VPS5001 NSYPTDS5 VW3A46112 VW3A46131 VW3A46150 VW3A ATV630D90N4 VX5VPS5001 NSYPTDS5 VW3A46113 VW3A46132 VW3A46151 VW3A ATV630C11N4 VX5VPS6001 VW3A46114 VW3A46133 VW3A46152 VW3A ATV630C13N4 VX5VPS6001 VW3A46115 VW3A46134 VW3A46153 VW3A ATV630C16N4 VX5VPS6001 VW3A46116 VW3A46135 VW3A46154 VW3A46173 Háromfázisú hálózat, feszültségszint V 50/60Hz IP ATV650U07N4 VX5VP50A001 VW3A46101 (1) VW3A46120 (1) VW3A46139 (1) VW3A46158 (1) ATV650U15N4 VX5VP50A001 VW3A46101 (1) VW3A46120 (1) VW3A46139 (1) VW3A46158 (1) ATV650U22N4 VX5VP50A001 VW3A46101 (1) VW3A46120 (1) VW3A46139 (1) VW3A46158 (1) 3 ATV650U30N4 VX5VP50A001 VW3A46101 (1) VW3A46120 (1) VW3A46139 (1) VW3A46158 (1) 4 5 ATV650U40N4 VX5VP50A001 VW3A46102 (1) VW3A46121 (1) VW3A46140 (1) VW3A46159 (1) ATV650U55N4 VX5VP50A001 VW3A46102 (1) VW3A46121 (1) VW3A46140 (1) VW3A46159 (1) ATV650U75N4 VX5VP50A001 VW3A46103 (1) VW3A46122 (1) VW3A46141 (1) VW3A46160 (1) ATV650D11N4 VX5VP50A001 VW3A46104 (1) VW3A46123 (1) VW3A46142 (1) VW3A46161 (1) ATV650D15N4 VX5VP50A001 VW3A46105 (1) VW3A46124 (1) VW3A46143 (1) VW3A46162 (1) ATV650D18N4 VX5VP50A001 VW3A46106 (1) VW3A46125 (1) VW3A46144 (1) VW3A46163 (1) ATV650D22N4 VX5VP50A001 VW3A46107 (1) VW3A46126 (1) VW3A46145 (1) VW3A46164 (1) ATV650D30N4 VX5VP50BC001 VW3A46108 (1) VW3A46127 (1) VW3A46146 (1) VW3A46165 (1) ATV650D37N4 VX5VP50BC001 VW3A46109 (1) VW3A46128 (1) VW3A46147 (1) VW3A46166 (1) ATV650D45N4 VX5VP50BC001 VW3A46110 (1) VW3A46129 (1) VW3A46148 (1) VW3A46167 (1) ATV650D55N4 VX5VP50BC001 VW3A46111 (1) VW3A46130 (1) VW3A46149 (1) VW3A46168 (1) ATV650D75N4 VX5VP50BC001 VW3A46112 (1) VW3A46131 (1) VW3A46150 (1) VW3A46169 (1) ATV650D90N4 VX5VP50BC001 VW3A46113 (1) VW3A46132 (1) VW3A46151 (1) VW3A46170 (1) Oldalak (1) Az ATV650U07N4/N4E...D90N4/N4E hajtásokhoz használt szűrőket külön tokozatba kell építeni az IP 55-ös védettség eléréséhez. 28

31 EMC-szűrők IP 21-es készlet EMC-szűrőhöz du/dt szűrő IP 21-es készlet du/dt szűrőhöz Szinuszszűrő IP21-es készlet szinuszszűrőhöz VW3A4701 VW3A47901 VW3A5301 VW3A53902 VW3A5401 VW3A53901 VW3A4701 VW3A47901 VW3A5302 VW3A53902 VW3A5402 VW3A53901 VW3A4702 VW3A47902 VW3A5302 VW3A53902 VW3A5402 VW3A53901 VW3A4702 VW3A47902 VW3A5302 VW3A53902 VW3A5402 VW3A53901 VW3A4703 VW3A47903 VW3A5303 VW3A53902 VW3A5403 VW3A53902 VW3A4703 VW3A47903 VW3A5304 VW3A53903 VW3A5404 VW3A53904 VW3A4703 VW3A47903 VW3A5304 VW3A53903 VW3A5404 VW3A53904 VW3A4704 VW3A47904 VW3A5304 VW3A53903 VW3A5404 VW3A53904 VW3A4705 VW3A47905 VW3A5305 VW3A53904 VW3A5405 VW3A53905 VW3A4706 VW3A47906 VW3A5305 VW3A53904 VW3A5405 VW3A53905 VW3A4706 VW3A47906 VW3A5305 VW3A53904 VW3A5405 VW3A53905 VW3A4707 VW3A47907 VW3A5306 VW3A5406 VW3A4707 VW3A47907 VW3A5306 VW3A5406 VW3A4708 VW3A47908 VW3A5306 VW3A5406 VW3A4709 VW3A5307 VW3A4710 VW3A5307 VW3A5407 (2) VW3A4701 VW3A47901 VW3A5301 VW3A53902 VW3A5401 VW3A53901 VW3A4701 VW3A47901 VW3A5301 VW3A53902 VW3A5401 VW3A53901 VW3A4701 VW3A47901 VW3A5301 VW3A53902 VW3A5401 VW3A53901 VW3A4702 VW3A47902 VW3A5302 VW3A53902 VW3A5402 VW3A53901 VW3A4702 VW3A47902 VW3A5302 VW3A53902 VW3A5402 VW3A53901 VW3A4702 VW3A47902 VW3A5302 VW3A53902 VW3A5402 VW3A53901 VW3A4703 VW3A47903 VW3A5303 VW3A53902 VW3A5403 VW3A53902 VW3A4703 VW3A47903 VW3A5303 VW3A53902 VW3A5403 VW3A53902 VW3A4703 VW3A47903 VW3A5304 VW3A53903 VW3A5404 VW3A53904 VW3A4704 VW3A47904 VW3A5304 VW3A53903 VW3A5404 VW3A53904 VW3A4704 VW3A47904 VW3A5304 VW3A53903 VW3A5404 VW3A53904 VW3A4705 VW3A47905 VW3A5305 VW3A53904 VW3A5405 VW3A53905 VW3A4706 VW3A47906 VW3A5305 VW3A53904 VW3A5405 VW3A53905 VW3A4706 VW3A47906 VW3A5305 VW3A53904 VW3A5405 VW3A53905 VW3A4707 VW3A47907 VW3A5306 VW3A5406 VW3A4708 VW3A47908 VW3A5306 VW3A5406 VW3A4708 VW3A47908 VW3A5306 VW3A5406 VW3A4709 VW3A5307 VW3A4709 VW3A5307 VW3A5407 (2) VW3A4710 VW3A5307 VW3A5407 (2) VW3A4701 VW3A5301 VW3A5401 (1) VW3A4701 VW3A5301 VW3A5401 (1) VW3A4701 VW3A5301 VW3A5401 (1) VW3A4702 VW3A5302 VW3A5402 (1) VW3A4702 VW3A5302 VW3A5402 (1) VW3A4702 VW3A5302 VW3A5402 (1) VW3A4703 VW3A5303 VW3A5403 (1) VW3A4703 VW3A5303 VW3A5403 (1) VW3A4703 VW3A5304 VW3A5404 (1) VW3A4704 VW3A5304 VW3A5404 (1) VW3A4704 VW3A5304 VW3A5404 (1) VW3A4705 VW3A5305 VW3A5405 (1) VW3A4706 VW3A5305 VW3A5405 (1) VW3A4706 VW3A5305 VW3A5405 (1) VW3A4707 VW3A5306 VW3A5406 (1) VW3A4708 VW3A5306 VW3A5406 (1) VW3A4708 VW3A5306 VW3A5406 (1) (2) Normál üzemű alkalmazásban, szinuszszűrővel alkalmazva a hajtást, a névleges teljesítményt 4 khz-es minimális kapcsolási frekvenciával egy lépcsővel le kell értékelni. 29

32 Kombinációk (folytatás) Az ATV650pppN4E hajtások kiegészítőinek lehetséges kombinációja Motor Hajtás Kiegészítők kw HP Ventilátor készlet Teljesítményrészt kihelyező szerelőkészlet Passzív szűrők (50 Hz) Passzív szűrők (60 Hz) THDi < 10% THDi < 5% THDi < 10% THDi < 5% Háromfázisú hálózat, feszültségszint V 50/60Hz IP55 Vario leválasztókapcsolóval ATV650U07N4E VX5VP50A001 VW3A46101 (1) VW3A46120 (1) VW3A46139 (1) VW3A46158 (1) ATV650U15N4E VX5VP50A001 VW3A46101 (1) VW3A46120 (1) VW3A46139 (1) VW3A46158 (1) ATV650U22N4E VX5VP50A001 VW3A46101 (1) VW3A46120 (1) VW3A46139 (1) VW3A46158 (1) 3 ATV650U30N4E VX5VP50A001 VW3A46101 (1) VW3A46120 (1) VW3A46139 (1) VW3A46158 (1) 4 5 ATV650U40N4E VX5VP50A001 VW3A46102 (1) VW3A46121 (1) VW3A46140 (1) VW3A46159 (1) ATV650U55N4E VX5VP50A001 VW3A46102 (1) VW3A46121 (1) VW3A46140 (1) VW3A46159 (1) ATV650U75N4E VX5VP50A001 VW3A46103 (1) VW3A46122 (1) VW3A46141 (1) VW3A46160 (1) ATV650D11N4E VX5VP50A001 VW3A46104 (1) VW3A46123 (1) VW3A46142 (1) VW3A46161 (1) ATV650D15N4E VX5VP50A001 VW3A46105 (1) VW3A46124 (1) VW3A46143 (1) VW3A46162 (1) ATV650D18N4E VX5VP50A001 VW3A46106 (1) VW3A46125 (1) VW3A46144 (1) VW3A46163 (1) ATV650D22N4E VX5VP50A001 VW3A46107 (1) VW3A46126 (1) VW3A46145 (1) VW3A46164 (1) ATV650D30N4E VX5VP50BC001 VW3A46108 (1) VW3A46127 (1) VW3A46146 (1) VW3A46165 (1) ATV650D37N4E VX5VP50BC001 VW3A46109 (1) VW3A46128 (1) VW3A46147 (1) VW3A46166 (1) ATV650D45N4E VX5VP50BC001 VW3A46110 (1) VW3A46129 (1) VW3A46148 (1) VW3A46167 (1) ATV650D55N4E VX5VP50BC001 VW3A46111 (1) VW3A46130 (1) VW3A46149 (1) VW3A46168 (1) ATV650D75N4E VX5VP50BC001 VW3A46112 (1) VW3A46131 (1) VW3A46150 (1) VW3A46169 (1) ATV650D90N4E VX5VP50BC001 VW3A46113 (1) VW3A46132 (1) VW3A46151 (1) VW3A46170 (1) Oldalak I/O bővítőmodulok Leírás Rendelési szám Oldal Modul logikai és analóg I/O-val VW3A Modul relékimenettel VW3A A kommunikációs modulok listája (2) Leírás Rendelési szám Oldal EtherNet/IP és Modbus TCP kettős port VW3A CANopen Daisy chain VW3A CANopen SUB-D VW3A CANopen csavaros sorkapocsblokk VW3A PROFINET VW3A PROFIBUS DP V1 VW3A DeviceNet VW3A (1) Az ATV650U07N4/N4E...D90N4/N4E hajtásokhoz használt szűrőket külön tokozatba kell építeni az IP 55-ös védettség eléréséhez. (2) A modul kompatibilitási táblázatát lásd szemben. 30

33 EMC-szűrők IP 21-es készlet EMC-szűrőhöz du/dt szűrő IP 21-es készlet du/dt szűrőhöz Szinuszszűrő IP21-es készlet szinuszszűrőhöz VW3A4701 VW3A5301 VW3A5401 (1) VW3A4701 VW3A5301 VW3A5401 (1) VW3A4701 VW3A5301 VW3A5401 (1) VW3A4702 VW3A5302 VW3A5402 (1) VW3A4702 VW3A5302 VW3A5402 (1) VW3A4702 VW3A5302 VW3A5402 (1) VW3A4703 VW3A5303 VW3A5403 (1) VW3A4703 VW3A5303 VW3A5403 (1) VW3A4703 VW3A5304 VW3A5404 (1) VW3A4704 VW3A5304 VW3A5404 (1) VW3A4704 VW3A5304 VW3A5404 (1) VW3A4705 VW3A5305 VW3A5405 (1) VW3A4706 VW3A5305 VW3A5405 (1) VW3A4706 VW3A5305 VW3A5405 (1) VW3A4707 VW3A5306 VW3A5406 (1) VW3A4708 VW3A5306 VW3A5406 (1) VW3A4708 VW3A5306 VW3A5406 (1) Modul kompatibilitási táblázat Modul típusa Logikai és analóg I/O VW3A3203 Relékimenetek VW3A3204 Kommunikáció VW3A3720 és VW3A36pp Logikai és analóg I/O VW3A3203 (3) Relékimenetek VW3A3204 (3) Kommunikáció VW3A3720 és VW3A36pp (4) A kombináció lehetséges A kombináció nem lehetséges (3) A maximális kombináció 2, ami magában foglal két modulfajtát. (4) A maximális kombináció 1, ami magában foglal két modulfajtát. 31

34 Bemutatás Kiegészítők: I/O bővítőmodulok PF I/O bővítőmodulok Bemutatás I/O bővítőmodul beépítésével az hajtások képesek az olyan alkalmazások vezérlésére, amelyek továi vagy speciális érzékelőket kezelnek bővítőmodul áll rendelkezésre: Modul logikai és analóg I/O-val Modul relékimenettel Ezek a modulok behelyezhetők az A és B bővítőnyílásaiba: 1 Az A bővítőhely az I/O modulhoz vagy a kommunikációs modulokhoz használható 2 B bővítőhely csak az I/O bővítőmodulhoz használható Modul logikai és analóg I/O-val b b 2 db differenciál analóg bemenet, melyek szoftveren keresztül konfigurálhatók mint áram bemenet (0-20 ma / 4-20 ma), vagy mint 2, illetve 3 vezetékes PTC, PT100, PT1000 hőérzékelő bemenet 14 bites felbontás 6 db 24 V DC feszültségszintű logikai bemenet, pozitív vagy negatív logika Mintavételezés max. 1 ms-onként 2 kijelölhető logikai kimenet 2 eltávolítható rugós sorkapocsblokk Modul relékimenetekkel 3 relékimenet NO kontaktusokkal 1 rögzített csavaros sorkapocs Megjegyzés: A logikai és analóg modul, illetve a relékimeneti modul egyaránt behelyezhető az A vagy B nyílásba, de két azonos típusú modul nem használható (pl. két logikai és analóg modul, vagy két relé modul). 32

35 Rendelési számok Kiegészítők: I/O bővítőmodulok PF VW3A3203 I/O bővítőmodulok Bemutatás I/O bővítőmodulok Rendelési Modul logikai és analóg I/O-val Modul relékimenetekkel Logikai bemenetek Logikai kimenetek Analóg bemenetek Relékimenetek szám Tömeg kg/ lb (1) VW3A (2) VW3A3204 PF (1) 2 db differenciál analóg bemenet, melyek szoftveren keresztül konfigurálhatók mint áram bemenet (0-20 ma / 4-20 ma), vagy mint 2, illetve 3 vezetékes PTC, PT100, PT1000 hőérzékelő bemenet. Ha a bemenet PTC érzékelőhöz konfigurált, akkor ez nem használható olyan ATEX motor védelmére, amelyik roanásveszélyes környezetben működik. Kérjük, hogy ezzel kapcsolatban tájékozódjon a weblapon. (2) NO érintkezők. VW3A

36 Bemutatás Kommunikációs buszok és hálózatok Bemutatás Az hajtásokban alapkiépítésben 3 db RJ45-ös kommunikációs port van: 1 db Ethernet port 2 db soros port Beépített kommunikációs protokollok Az hajtásokban alapkiépítésben Modbus TCP és Modbus soros vonali kommunikáció van. Ethernet port Ez standard szolgáltatásokat nyújt az általánosan használt ipari hálózatokban: v v Modbus TCP üzenetkezelés, amely a Modbus protokollon alapszik és a vezérelt folyamat adatainak a hálózat más eszközeivel történő cseréjéhez használható (mint pl. PLC). Ez biztosítja az hajtások elérését Modbus protokollal, a nagy teljesítőképességű Ethernet hálózaton keresztül, mely számos egyéb eszköznek is szabványos kommunikációs felülete. v v SNMP (Simple Network Management Protocol) standard diagnosztikai szolgáltatásokat nyújt a hálózatfelügyelet eszközeinek Az eszköz védelme számos nem használt szolgáltatás kikapcsolásával megerősödik, ugyanígy a jogosult eszközök listájának kezelésével is A beállító és vezérlőszoftver eszközök (SoMove, Unity DTM funkcióval) közvetlenül vagy távolról csatlakoztathatók A beépített webszerver megjeleníti az áttekintő képernyőt, valamint az azon nem szereplő egyéb üzemi adatokat, illetve alkalmas a hajtás konfigurálására és ellenőrzésére is, bármelyik webkereső használatával. Az Ethernet port által nyújtott számos szolgáltatás azt jelenti, hogy az Altivar Process hajtások a Schneider Electric megoldásaiba integrálhatók. Soros portok v v Az egyik port a terepi hálózathoz történő csatlakozást szolgálja, melyen keresztül adatcsere bonyolítható le egyéb eszközzel, Modbus protokollon kersztül. v v A másik port multidrop csatlakozást valósít meg a következő HMI-kkel és konfigáriciós eszközökkel: -- Kihelyezhető grafikus kijelzőterminál, amely a működéséhez szükséges tápfeszültséget a hajtásból kapja -- Magelis ipari HMI-terminál -- Egy PC, SoMove konfiguráló és diagnosztikai szoftverrel, vagy Unity Pro programozó szoftverrel PF A részletes specifikáció az Ethernet vagy soros kommunikációs portra, Modbus és Modbus TCP protokollra vonatkozóan a honlapunkon megtalálható Leírás 1 RJ45 Ethernet port 2 RJ45 soros port 3 Nyílás A az I/O bővítő- vagy kommunikációs modul számára 4 Nyílás B az I/O bővítőmodul számára 5 Kivehető csavaros sorkapocsblokk a 24V-os DC tápfeszültség és beépített I/O számára 6 RJ45 soros vonal a HMI-nek (kihelyezhető grafikus kijelzőterminál, Magelis terminál, stb.) Az hajtások csak egy kommunikációs modul befogadására képesek az A nyílásban 3. Mindazonáltal, a hajtások nem képesek egyszerre 2 azonos típusú modul befogadására (pl., 2 logikai és analóg I/O modul vagy 2 relémodul). A hajtásokba betehető egy logikai és analóg I/O modul és egy relékimenet-modul akár az A 3 nyílásba vagy akár a B 4 nyílásba. Megjegyzés: A kommunikációs buszok és hálózatok felhasználói kézikönyvei és a leíró fájljai (gsd, eds, xif) a honlapján megtalálhatók. 34

37 Bemutatás (folytatás) Kommunikációs buszok és hálózatok Kiegészítő kommunikációs modulok Az hajtásokat más ipari kommunikációs buszokhoz és hálózatokhoz is lehet csatlakoztatni, egy kiegészítő kommunikációs modullal. A kommunikációs modulok kazetta formájú kialakítása megkönnyíti a behelyezésüket és kivételüket. Az alái kommunikációs modulok állnak rendelkezésre: EtherNet/IP és Modbus TCP Dual port CANopen: RJ45 Daisy Chain Sub-D Csavaros sorkapocsblokk PROFINET PROFIBUS DP V1 DeviceNet A PROFINET és PROFIBUS DP V1 modulok támogatják a Profidrive és CiA402 profilokat. A kommunikációt külső tápegység felhasználásával akkor is fenn lehet tartani, ha a tápfeszültség leválasztott. Így a felügyelet és a diagnosztika a készülék feszültségmentes állapotában is folytatódhat. Funkciók A hajtásfunkciók a különböző kommunikációs hálózatokon keresztül elérhetők: Konfiguráció Beállítás Vezérlés Felügyelet Az hajtások a kezelőfelületek nagyfokú rugalmasságát biztosítják a funkciók hozzárendelésének lehetőségével, a különböző vezérlő források (I/O felület, kommunikációs hálózatok és kezelőterminál) konfigurációjával, annak érdekében, hogy a vezérlő funkciók kielégítsék a komplex alkalmazások igényeit. A hálózati szolgáltatások és paraméterek a SoMove hajtáskonfiguráló szoftver vagy a Unity programozó szoftver használatával, ha a hajtás egy PlantStruxure architektúra része. A kommunikáció az egyes protokollok speciális igényeinek megfelelő felügyelet alatt áll. Mindennek ellenére, a protokolltól függetlenül is beállítható, hogy a frekvenciaváltó hogyan reagáljon az esetleges kommunikációs hibákra, a következők szerint: A megállás módjának definiálása, ha a kommunikáció megszakad Az utolsó vett parancs fenntartása Előre beállított sebességre való átállás Az érzékelt kommunikációs hiba figyelmen kívül hagyása 35

38 Rendelési számok Kommunikációs buszok és hálózatok ConneXium switch (1) 1 vagy 2 Példa Ethernet architektúrára PLC (1) Modicon M580 (1) Ethernet 1 SoMove szoftver weöngésző Beépített Ethernet port Leírás Tétel Hossz m/ ft ConneXium kábelkészlet (2) Csavart érpárú, árnyékolt egyenes kábelek 2 db RJ 45 csatlakozóval ellátva megfelel az EIA/TIA-568 kategória 5 és IEC 11801/EN , D osztályú szabványnak Csavart érpárú, árnyékolt keresztkábelek 2 db RJ 45 csatlakozóval ellátva megfelel az EIA/TIA-568 kategória 5 és IEC 11801/EN , D osztályú szabványnak Csavart érpárú, árnyékolt egyenes kábelek 2 db RJ 45 csatlakozóval ellátva Megfelel az UL és CSA 22.1 szabványnak Csavart érpárú, árnyékolt keresztkábelek 2 db RJ 45 csatlakozóval ellátva Megfelel az UL és CSA 22.1 szabványnak 1 2/ / / / / / / / / / Rendelési szám Tömeg kg/ lb 490NTW NTW NTW NTC NTC NTW00002U 490NTW00005U 490NTW00012U 490NTC00005U 490NTC00015U Soros vonal (3) Példa soros architektúrára Beépített soros portok Leírás Tétel Hossz m/ ft Elosztódoboz Elosztódoboz 10 db RJ45 csatlakozó és 1 sorkapocs Modbus T-elágazó dobozok Modbus véglezáró elem (4) beépített 0.3m/0.98 ft kábellel beépített 1 m/3.28 ft kábellel RJ 45-ös R = 120 Ω csatlakozóhoz C = 1 nf Csatlakozókábel 2 db RJ 45 csatlakozóval ellátva Rendelési szám Tömeg kg/ lb 3 LU9GC / / / 3.28 VW3A8306TF / VW3A8306TF / VW3A8306RC 0.010/ / / / 9.84 VW3A8306R / VW3A8306R / VW3A8306R / (1) Kérjük tájékozódjon a Modicon automation platform katalógusokból vagy honlapunkon: (2) Létezik 40m/131ft és 80 m/262 ft hosszakban is. Más ConneXium csatlakozó tartozék miatt, kérjük tájékozódjon honlapunkon: (3) A kábel a PLC-től függ. (4) Az egységcsomag 2 db-ot tartalmaz. 36

39 Rendelési számok (folytatás) Kommunikációs buszok és hálózatok Kiegészítők: kommunikációs modulok PF130914A VW3A3720 EtherNet/IP és Modbus TCP hálózatok (1) Leírás Tétel Hossz m/ ft Kommunikációs modul dupla csatlakozós modul EtherNet/IP és Modbus TCP dupla csatlakozós modul Portok: 2 RJ45 csatlakozó 10/100 Mbps, fél duplex és duplex beépített webszerver A szükséges kábelszett 490NTW000pp/ppU vagy 490NTC000pp/ppU kábelkészlet Rendelési szám Tömeg kg/ lb 1 VW3A / Modicon M580 (2) vagy 3 1 hajtás + VW3A3720 modul Csatlakozási példa egy EtherNet/IP hálózathoz SoMove szoftver weöngésző ConneXium kábelkészlet (3) Csavart érpárú, árnyékolt egyenes kábelek 2 db RJ 45 csatlakozóval ellátva megfelel az EIA/TIA-568 kategória 5 és IEC 11801/EN , D osztályú szabványnak Csavart érpárú, árnyékolt keresztkábelek 2 db RJ 45 csatlakozóval ellátva megfelel az EIA/TIA-568 kategória 5 és IEC 11801/EN , D osztályú szabványnak Csavart érpárú, árnyékolt egyenes kábelek 2 db RJ 45 csatlakozóval ellátva Megfelel az UL és CSA 22.1 szabványnak Csavart érpárú, árnyékolt keresztkábelek 2 db RJ 45 csatlakozóval ellátva Megfelel az UL és CSA 22.1 szabványnak 2 2/ / / / / / / / / / NTW NTW NTW NTC NTC NTW00002U 490NTW00005U 490NTW00012U 490NTC00005U 490NTC00015U (1) Az hajtás csak egy kommunikációs modult képes fogadni. (2) Kérjük tájékozódjon a M580 automation platform katalógusból vagy honlapunkon: (3) Létezik 40m/131ft és 80 m/262 ft hosszakban is. Más ConneXium csatlakozó tartozék miatt, kérjük tájékozódjon honlapunkon: 37

40 Rendelési számok (folytatás) Kommunikációs buszok és hálózatok Kiegészítők: kommunikációs modulok PF PF VW3A3608 CANopen busz (1) Leírás Tétel Hossz m/ ft Kommunikációs modul Daisy chain CANopen modul Portok: 2 RJ45 csatlakozó Rendelési szám Tömeg kg/ lb 1 VW3A3608 Csatlakozás az RJ45-ös csatlakozóhoz (optimális megoldás Daisy chain csatlakozáshoz a CANopen buszon) CANopen kábelkészlet 2 db RJ 45 csatlakozóval ellátva CANopen vonalvég lezáró RJ45 csatlakozóhoz 2 0.3/ / 3.28 VW3CANCARR / VW3CANCARR / TCSCAR013M120 VW3A3618 Kommunikációs modul CANopen SUB-D modul Portok: 1 x 9-tűs apa SUB-D csatlakozó 4 VW3A3618 CANopen bus (3) CANopen bus (3) PLC (2) VW3A3608 modul A CANopen busz Daisy chain csatlakozáshoz optimális megoldás PLC (2) VW3A3618 modul Csatlakozási példa a CANopen buszon SUB-D csatlakozón keresztül 4 Csatlakozás a SUB-D csatlakozóhoz CANopen kábelek (3) (4) Standard kábel, e jelölés Alacsony füst kibocsátású, halogén kibocsátásmentes égés. Lángálló (IEC ) CANopen kábelek (3) (4) UL tanusítás, e jelölés Lángálló (IEC ) CANopen kábelek (3) (4) Kábelek nehéz körülményekre vagy mozgatható telepítéshez, e jelölés Alacsony füst kibocsátású, halogén kibocsátásmentes égés, lángálló (IEC ) 5 50/ / / / / / / / / TSXCANCA / TSXCANCA / TSXCANCA / TSXCANCB / TSXCANCB / TSXCANCB / TSXCANCD / TSXCANCD / TSXCANCD / IP 20 egyenes CANopen csatlakozó 6 TSXCANKCDF180T 0.049/ (5) tűs anya SUB-D csatlakozó véglezáró elemmel, ami kikapcsolható CAN-H, CAN-L, CAN-GND csatlakozásához (1) Az hajtás csak egy kommunikációs modult képes fogadni. (2) Kérjük tájékozódjon a Modicon automation platform katalógusból vagy honlapunkon: (3) A kábelek a PLC-től függnek. (4) Standard környezet: - Nincs különöse környezeti kényszer - Működési hőmérséklet 5 C és +60 C/+41 F és +140 F között - Rögzített telepítés Durva környezet: - Ellenállás a szénhidrogénekkel, ipari olajokkal, tisztítószerekkel, forrasztási anyagokkal szemben - Relatív páratartalom 100%-ig - Sós légkör - Működési hőmérséklet -10 C és +70 C/+14 F és 158 F között - Jelentős hőmérséklet-változások (5) Csak az egyenes csatlakozók kompatibilisek az hajtásokkal. 38

41 Rendelési számok (folytatás) Kommunikációs buszok és hálózatok Kiegészítők: kommunikációs modulok PF VW3A3628 CANopen bus (3) PLC (2) 5 (3) 5 (3) VW3A3628 modul Csatlakozási példa a CANopen buszhoz csavaros sorkapoccsal CANopen busz (folytatás) (1) Leírás Tétel Hossz m/ ft Rendelési szám Tömeg kg/ lb Kommunikációs modul CANopen modul Port: 1x5 ös csavaros sorkapocs 7 VW3A3628 Csatlakozás csavaros sorkapoccsal CANopen IP 20 kábelkészlet (3) Egybeépítve 2 x 9-tűs anya SUB-D csatlakozóval Standard kábel, e jelölés. Kevés füst, halógénmentes, lángálló (IEC ) IP 20 CANopen elágazódobozok felszerelve: b b 4 x 9 tűs SUB-D apa csatlakozóval + csavaros sorkapocsblokkal a törzskábel csatlakoztatásához Vonallezáró IP 20 CANopen elágazó dobozok felszerelve: b b 2 db csavaros sorkapocsblokkal a törzskábel cstlakoztatásához b b 2 db RJ45 CANopen csatlakozó a hajtásokhoz 1 db RJ45 soros cstlakozó a PC-hez 5 0.3/ / / / TSXCANCADD / TSXCANCADD / TSXCANCBDD / TSXCANCBDD / TSXCANTDM / VW3CANTAP2 CANopen vonallezáró elem csavaros 8 TCSCAR01NM120 sorkapcsos csatlakozáshoz (4) (1) Az hajtás csak egy kommunikációs modult képes fogadni. (2) Kérjük tájékozódjon a Modicon automation platform katalógusból vagy honlapunkon: (3) A kábelek a PLC-től függnek. (4) Az egységcsomag 2 db-ot tartalmaz 39

42 Rendelési számok (folytatás) Kommunikációs buszok és hálózatok Kiegészítők: kommunikációs modulok PF VW3A3627 PROFINET busz (1) Leírás Rendelési szám Tömeg kg/ lb Kommunikációs modul PROFINET modul 2 db RJ45 csatlakozóval építve VW3A / PF VW3A3607 PROFIBUS DP V1 busz (1) Leírás Rendelési szám Tömeg kg/ lb Kommunikációs modul PROFIBUS DP V1 modul Port: 1 x 9 tűs SUB-D anya csatlakozó a PROFIBUS DP V1 nek megfelelve Támogatott profilok: CiA 402 drive Profidrive Támogatja a DP V1-en alapuló számos üzenetkezelési módot VW3A / SUB-D csatlakozó IP 20 egyenes csatlakozó (2) a Profibus modulhoz LU9AD7 (1) Az hajtás csak egy kommunikációs modult képes fogadni. (2) Csak az egyenes csatlakozók kompatibilisek az hajtásokkal. 40

43 Rendelési számok (folytatás) Kommunikációs buszok és hálózatok Kiegészítők: kommunikációs modulok PF VW3A3609 DeviceNet busz (1) Leírás Rendelési szám Tömeg kg/ lb Kommunikációs modul DeviceNet modul Port: 1 db eltávolítható 5 érintkezős csavaros sorkapocs Támogatott profilok: CIP AC DRIVE CiA 402 drive (1) Az hajtás csak egy kommunikációs modult képes fogadni. VW3A /

44 Bemutatás, Rendelési számok Kiegészítők: Passzív szűrők L1 L2 L3 Passzív szűrő VW3A46106 ATV630pppN4 ATV650pppN4 ATV650pppN4E Bemutatás A passzív szűrőket a teljes harmonikus torzítás csökkentésére használják, hogy ez az érték kevese legyen, mint 10% vagy 5%. A meddő teljesítmény kis terhelésnél vagy terhelés nélküli állapotban megnövekszik. Annak érdekében, hogy ezt a meddő teljesíményt csökkentsük a szűrőkondenzátorokat le kell választani (lásd a diagrammokat a honlapunkon: A passzív szűrők IP 20-as védettséggel vannak ellátva. Alkalmazások A felharmonikus áramösszetevők csökkentésének célja, hogy a hajtásokat az elsődleges környezetben is alkalmazni lehessen (Pl. lakossági alkalmazások.) Passzív szűrők: 400V 50Hz háromfázisú betáplálás Motor névl. hajtás Szűrő Hajtásonként Rendelési Tömeg teljesítménye Névleges áram szükséges számok bemenet kimenet mennyiség (1) kw HP A A kg/lb THDi < 10% ATV630U07N4 ATV650U07N4 ATV650U07N4E ATV630U15N4 ATV650U15N4 ATV650U15N4E ATV630U22N4 ATV650U22N4 ATV650U22N4E 3 ATV630U30N4 ATV650U30N4 ATV650U30N4E 4 5 ATV630U40N4 ATV650U40N4 ATV650U40N4E ATV630U55N4 ATV650U55N4 ATV650U55N4E ATV630U75N4 ATV650U75N4 ATV650U75N4E ATV630D11N4 ATV650D11N4 ATV650D11N4E ATV630D15N4 ATV650D15N4 ATV650D15N4E ATV630D18N4 ATV650D18N4 ATV650D18N4E ATV630D22N4 ATV650D22N4 ATV650D22N4E ATV630D30N4 ATV650D30N4 ATV650D30N4E ATV630D37N4 ATV650D37N4 ATV650D37N4E ATV630D45N4 ATV650D45N4 ATV650D45N4E ATV630D55N4 ATV650D55N4 ATV650D55N4E ATV630D75N4 ATV650D75N4 ATV650D75N4E ATV630D90N4 ATV650D90N4 ATV650D90N4E VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / ATV630C11N VW3A / ATV630C13N VW3A / ATV630C16N VW3A / (1) Az ATV650U07N4/N4E... D90N4/N4E hajtásokhoz használt szűrőket egy külön tokozatba kell építeni, hogy az installáció IP55-ös védettségét a szűrővel együtt is biztosítani lehessen. 42

45 Rendelési számok (folytatás) Kiegészítők: Passzív szűrők Passzív szűrők: 400V 50Hz háromfázisú betáplálás Motor névl. teljesítménye hajtás Szűrő Hajtásonként Névleges áram szükséges mennyiség bemenet kimenet Rendelési számok (1) Tömeg kw HP A A kg/ lb THDi < 5% ATV630U07N4 ATV650U07N4 ATV650U07N4E ATV630U15N4 ATV650U15N4 ATV650U15N4E ATV630U22N4 ATV650U22N4 ATV650U22N4E 3 ATV630U30N4 ATV650U30N4 ATV650U30N4E 4 5 ATV630U40N4 ATV650U40N4 ATV650U40N4E ATV630U55N4 ATV650U55N4 ATV650U55N4E ATV630U75N4 ATV650U75N4 ATV650U75N4E ATV630D11N4 ATV650D11N4 ATV650D11N4E ATV630D15N4 ATV650D15N4 ATV650D15N4E ATV630D18N4 ATV650D18N4 ATV650D18N4E ATV630D22N4 ATV650D22N4 ATV650D22N4E ATV630D30N4 ATV650D30N4 ATV650D30N4E ATV630D37N4 ATV650D37N4 ATV650D37N4E ATV630D45N4 ATV650D45N4 ATV650D45N4E ATV630D55N4 ATV650D55N4 ATV650D55N4E ATV630D75N4 ATV650D75N4 ATV650D75N4E ATV630D90N4 ATV650D90N4 ATV650D90N4E VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / 233, VW3A / VW3A / ATV630C11N VW3A / ATV630C13N VW3A / ATV630C16N VW3A / (1) Az ATV650U07N4/N4E... D90N4/N4E hajtásokhoz használt szűrőket egy külön tokozatba kell építeni, hogy az installáció IP55-ös védettségét a szűrővel együtt is biztosítani lehessen. 43

46 Rendelési számok (folytatás) Kiegészítők: Passzív szűrők Passzív szűrők: 460V 60Hz háromfázisú betáplálás Motor névl. teljesítménye hajtás Szűrő Hajtásonként Névleges áram szükséges mennyiség bemenet kimenet Rendelési számok (1) Tömeg kw HP A A kg/ lb THDi < 10% ATV630U07N4 ATV650U07N4 ATV650U07N4E ATV630U15N4 ATV650U15N4 ATV650U15N4E ATV630U22N4 ATV650U22N4 ATV650U22N4E 3 ATV630U30N4 ATV650U30N4 ATV650U30N4E 4 5 ATV630U40N4 ATV650U40N4 ATV650U40N4E ATV630U55N4 ATV650U55N4 ATV650U55N4E ATV630U75N4 ATV650U75N4 ATV650U75N4E ATV630D11N4 ATV650D11N4 ATV650D11N4E ATV630D15N4 ATV650D15N4 ATV650D15N4E ATV630D18N4 ATV650D18N4 ATV650D18N4E ATV630D22N4 ATV650D22N4 ATV650D22N4E ATV630D30N4 ATV650D30N4 ATV650D30N4E ATV630D37N4 ATV650D37N4 ATV650D37N4E ATV630D45N4 ATV650D45N4 ATV650D45N4E ATV630D55N4 ATV650D55N4 ATV650D55N4E ATV630D75N4 ATV650D75N4 ATV650D75N4E ATV630D90N4 ATV650D90N4 ATV650D90N4E VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / ATV630C11N VW3A / ATV630C13N VW3A / ATV630C16N VW3A / (1) Az ATV650U07N4/N4E... D90N4/N4E hajtásokhoz használt szűrőket egy külön tokozatba kell építeni, hogy az installáció IP55-ös védettségét a szűrővel együtt is biztosítani lehessen. 44

47 Rendelési számok (folytatás) Kiegészítők: Passzív szűrők Passzív szűrők: 460V 60Hz háromfázisú betáplálás Motor névl. teljesítménye hajtás Szűrő Névleges áram bemenet kimenet Hajtásonként szükséges mennyiség Rendelési számok (1) Tömeg kw HP A A kg/ lb THDi < 5% ATV630U07N4 ATV650U07N4 ATV650U07N4E ATV630U15N4 ATV650U15N4 ATV650U15N4E ATV630U22N4 ATV650U22N4 ATV650U22N4E 3 ATV630U30N4 ATV650U30N4 ATV650U30N4E 4 5 ATV630U40N4 ATV650U40N4 ATV650U40N4E ATV630U55N4 ATV650U55N4 ATV650U55N4E ATV630U75N4 ATV650U75N4 ATV650U75N4E ATV630D11N4 ATV650D11N4 ATV650D11N4E ATV630D15N4 ATV650D15N4 ATV650D15N4E ATV630D18N4 ATV650D18N4 ATV650D18N4E ATV630D22N4 ATV650D22N4 ATV650D22N4E ATV630D30N4 ATV650D30N4 ATV650D30N4E ATV630D37N4 ATV650D37N4 ATV650D37N4E ATV630D45N4 ATV650D45N4 ATV650D45N4E ATV630D55N4 ATV650D55N4 ATV650D55N4E ATV630D75N4 ATV650D75N4 ATV650D75N4E ATV630D90N4 ATV650D90N4 ATV650D90N4E VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / ATV630C11N VW3A / ATV630C13N VW3A / ATV630C16N VW3A / (1) Az ATV650U07N4/N4E... D90N4/N4E hajtásokhoz használt szűrőket egy külön tokozatba kell építeni, hogy az installáció IP55-ös védettségét a szűrővel együtt is biztosítani lehessen. 45

48 Bemutatás, Rendelési számok EMC-szűrők L1 L2 L3 hajtás beépített EMC-szűrővel L1 L2 L3 46 ATV630pppN4 ATV650pppN4 ATV650pppN4E beépített szűrővel Kiegészítő EMC-szűrő M1 3 ATV630pppM3 ATV630pppN4 ATV650pppN4 ATV650pppN4E hajtás kiegészítő EMC-szűrővel M1 3 Beépített EMC-szűrők Az hajtások (kivéve az ATV630U07M3...D75M3 hajtásokat) beépített rádiófrekvenciás zavarszűrőket tartalmaznak a frekvenciaváltókra vonatkozó EMC előírásoknak (IEC/EN , 2. kiadás, kategória C2 vagy C3, 1-es vagy 2-es környezet) és az Európai EMC (elektromágneses kompatibilitás) direktíváknak megfelelően. A beépített EMC-szűrők levezetik a szivárgóáramot a föld felé. A szivárgóáram csökkenthető a szűrőkondenzátorok leválasztásával. (Kérjük, tájékozódjon a telepítési kézikönyvben leírtak alapján vagy a honlapunkon: Een az esetben a hajtás nem felel meg az Európai EMC direktívában foglaltaknak. Alkalmas hajtás Rendelési szám Alkalmas hajtás Az árnyékolt kábel max. hossza (1) IEC/EN kategória C2 (3) Az árnyékolt kábel max. hossza (1) szabv. megf. IEC/EN kategória C2 m IEC/EN kategória C3 (3) In (2) IEC/EN kategória C3 m Háromfázisú betáplálás: V IP 21 ATV630U07N4 D45N ATV630D55N4 C16N4 150 Háromfázisú betáplálás: V IP 55 ATV650U07N4/N4E D45N4/N4E ATV650D55N4/N4E D90N4/N4E 150 Kiegészítő EMC bemeneti szűrők A kiegészítő EMC bementi szűrőket a szigorú követelmények kielégítése miatt alkalmazzák és úgy tervezték meg őket, hogy a vezetett kibocsátást csökkentsék a hálózaton az IEC/EN szabvány C1, C2 vagy C3 kategóriájának megfelelő szint alá. A betápláló hálózat típusának megfelelő alkalmazás Ezek a kiegészítő szűrők csak TN típusú (nulla csatlakozású) és TT (földelt nulla) típusú rendszereknél alkalmazható. Az IEC/EN szabvány D2.1 függeléke szerint az IT (szigetelt vagy impedancián keresztül földelt csillagpontú) hálózatoknál, a szigetelés tartósságát ellenőrző készülékek véletlenszerű működését okozhatják. Ha a berendezésnek mégis IT rendszerben kell üzemelnie a kiegészítő EMC-szűrővel, akkor az egyetlen megoldás egy leválasztó transzformátor beiktatása és a berendezés közvetlen csatlakoztatása a TN vagy TT rendszerhez. If Rendelési szám Tömeg m m A ma kg/lb Háromfázisú betáplálás: V 50 Hz ATV630U07M3...U15M VW3A / ATV630U22M3...U30M VW3A / ATV630U40M3...U75M VW3A / ATV630D11M VW3A / ATV630D15M VW3A / ATV630D18M3...D22M VW3A / ATV630D30M3...D37M VW3A / ATV630D45M VW3A / ATV630D55M VW3A / ATV630D75M VW3A / (1) A megadott maximális hosszak csak példák, értékük változik a motorok és a kábelek szórt kapacitásának függvényében. Ha a motorokat párhuzamosan kapcsolják, akkor az összes kábel hosszát figyelembe kell venni a számításkor. (2) A szűrő névleges árama. (3) A megadott értékek a frekvenciaváltó névleges kapcsolási frekvenciájától függnek. Ez a frekvencia függ a hajtás névleges teljesítményétől.

49 Bemutatás, Rendelési számok : EMC-szűrők Kiegészítők: Kiegészítő EMC-szűrők Kiegészítő EMC bementi szűrő (folytatás) Rendelési számok (folytatás) Alkalmas hajtás Az árnyékolt kábel max. hossza (1) (2) In (4) IEC/EN kategória C2 (3) IEC/EN kategória C3 (3) If Rendelési szám (5) Tömeg m m A ma kg/ lb Háromfázisú betáplálás: V 50 Hz ATV630U07N4...U22N4 ATV650U07N4...U22N4 ATV650U07N4E...U22N4E ATV630U30N4...U55N4 ATV650U30N4...U55N4 ATV650U30N4E...U55N4E ATV630U75N4...D15N4 ATV650U75N4...D15N4 ATV650U75N4E...D15N4E ATV630D18N4...D22N4 ATV650D18N4...D22N4 ATV650D18N4E...D22N4E ATV630D30N4 ATV650D30N4 ATV650D30N4E ATV630D37N4...D45N4 ATV650D37N4...D45N4 ATV650D37N4E...D45N4E ATV630D55N4 ATV650D55N4 ATV650D55N4E ATV630D75N4...D90N4 ATV650D75N4...D90N4 ATV650D75N4E...D90N4E ATV630C11N4 ATV630C13N VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / ATV630C16N VW3A / IP 21-es védettséget biztosító készlet az IP 20-as szűrőkhöz A kiegészítő bemeneti szűrők IP 20-as védettséggel rendelkeznek. Ez a készlet IP 21-es vagy UL type 1 védettséget biztosít. Leírás Alkalmas szűrők Rendelési szám Tömeg kg/lb A mechanikus készlet fedőt és kábelrögzítőt tartalmaz VW3A4701 VW3A / VW3A4702 VW3A / VW3A4703 VW3A / VW3A4704 VW3A / VW3A4705 VW3A / VW3A4706 VW3A / VW3A4707 VW3A / VW3A4708 VW3A / (1) A megadott maximális hosszak csak példák, értékük változik a motorok és a kábelek szórt kapacitásának számításakor. Ha a motorokat párhuzamosan kapcsolják, akkor az összes kábel hosszát figyelembe kell venni a számításkor. (2) Az ATV6.0U07N4/N4E... D22N4/N4E hajtásokat kiegészítő szűrőkkel és legfelje 50 m árnyékolt motorkábellel alkalmazva, a rendszer megfelel az IEC/EN szabvány C1 kategóriájának. (3) A megadott értékek a frekvenciaváltó névleges kapcsolási frekvenciájától függnek. Ez a frekvencia függ a hajtás névleges teljesítményétől. (4) A szűrő névleges árama. (5) Az ATV650U07N4/N4E... D90N4/N4E hajtásokhoz használt szűrőket egy külön tokozatba kell építeni, hogy az installáció IP55- ös védettségét a szűrővel együtt is biztosítani lehessen. 47

50 Bemutatás, Rendelési számok : Kimeneti szűrők Kiegészítők: du/dt szűrők ATV630pppM3 du/dt szűrő ATV630pppN4 ATV650pppN4 ATV650pppN4E hajtás du/dt szűrővel M1 3 Bemutatás Az hajtások működőképesek az alái maximális kábelhosszakkal: 150 m/492 ft árnyékolt kábellel és 300 m/984 ft árnyékolatlan kábellel. A du/dt szűrő csökkenti a motoron a túlfeszültséget és a nagy du/dt egyéb hatását, így alkalmazása ajánlott, ha a kábelhossz meghaladja az 50 m-t. Ha a motor szigetelése nem alkalmas frekvenciaváltós táplálásra, akkor mindenképpen be kell építeni a szűrőt. A kimeneti szűrők a motorkapcsokra jutó du/dt értékét korlátozzák, maximum 500 V/μs értékre. A kimeneti szűrőket úgy tervezték, hogy úgy korlátozzák a motorkapcsokra jutó túlfeszültségeket, hogy azok keveseek legyenek mint: b b 800 V, m árnyékolt kábellel, 400 V-os hálózati betáplálás esetén b b 1000 V, m árnyékolt kábellel, 400 V-os hálózati betáplálás esetén b b 1500 V, m árnyékolt kábellel, vagy árnyékolatlan kábellel 500 m-ig, 400 V-os hálózati betáplálás esetén Még szintén használhatók: b b Ez a szűrő egyéb célból is használható, mint a motorkapcsokon megjelenő túlfeszültség korlátozása: b b Olyan zavar szűrésére, melyet a szűrő és a motor közé beépített mágneskapcsoló nyitása okoz A legnagyo kábelhossznál a du/dt szűrő eléri a teljesítőképességének határát. Egy olyan alkalmazásban, ahol tö motor van párhuzamosan kapcsolva, a kábelhossz számításánál minden motor kábelét figyelembe kell venni. Ha a kábel hossza a megadott hossznál nagyo, akkor a du/dt szűrő túlmelegedhet. A kimenő frekvenciának 100 Hz alatt kell lennie. du/dt kimeneti szűrők Alkamazható hajtás du/dt kimeneti szűrők Védettségi In (3) Rendelési fok szám Maximális kapcsolási frekvencia (1) Árnyékolt kábel (2) Háromfázisú betáplálás: V ATV630U07M / 984 Tömeg khz m/ft IP A kg/ lb 20 6 VW3A / ATV630U15M3...U30M / 984 ATV630U40M / 984 ATV630U55M3...D11M / 984 ATV630D15M3...D22M / 984 ATV630D30M3...D45M / 984 ATV630D55M3...D75M / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / (1) A szűrők 2 és 8 khz közötti kapcsolási frekvenciájú működtetésre készültek. (2) A megadott értékek a hajtás névleges kapcsolási frekvenciájától függnek. Ez a kapcsolási frekvencia a hajtás névleges teljesítményétől függ. Ezek a kábelhosszak csak példaként lettek megadva, mert hosszuk függ az alkalmazástól. Megfelelnek az IEC és a NEMA MG1/ szabványú motoroknak. (3) A szűrő névleges árama. 48

51 Rendelési számok (folytatás) : Kimeneti szűrők Kiegészítők: du/dt szűrők du/dt kimeneti szűrő (folytatás) Alkamazható hajtás A motorkábel max. hossza Maximális kapcsolási frekvencia (1) Árnyékolt kábel (2) Védettségi fok In (3) Rendelési szám (4) Tömeg khz m/ft IP A kg/ lb Háromfázisú betáplálás: V ATV630U07N4...U22N4 ATV650U07N4...U22N4 ATV650U07N4E...U22N4E ATV630U30N4...U55N4 ATV650U30N4...U55N4 ATV650U30N4E...U55N4E ATV630U75N4...D11N4 ATV650U75N4...D11N4 ATV650U75N4E...D11N4E ATV630D15N4...D22N4 ATV650D15N4...D22N4 ATV650D15N4E...D22N4E ATV630D30N4...D45N4 ATV650D30N4...D45N4 ATV650D30N4E...D45N4E ATV630D55N4...D90N4 ATV650D55N4...D90N4 ATV650D55N4E...D90N4E 4 300/ / / / / / 984 ATV630C11N4...C16N / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / IP 21-es védettségű készlet az IP 20-as szűrőkhöz Leírás A mechanikai készlet burkolatot és kábelrögzítőt tartalmaz du/dt szűrő VW3A5301 VW3A5302 VW3A5303 Rendelési szám Tömeg kg/ lb VW3A / VW3A5304 VW3A / VW3A5305 VW3A / (1) A szűrők 2 és 8 khz közötti kapcsolási frekvenciájú működtetésre készültek. (2) A megadott értékek a hajtás névleges kapcsolási frekvenciájától függnek. Ez a kapcsolási frekvencia a hajtás névleges teljesítményétől függ. Ezek a kábelhosszak csak példaként lettek megadva, mert hosszuk függ az alkalmazástól. Megfelelnek az IEC és a NEMA MG1/ szabványú motoroknak. (3) A szűrő névleges árama. (4) Amikor ATV650U07N4/N4E...D90N4/N4E hajtásokkal használják, a szűrőt külön tokozatba kell helyezni az installáció IP55-ös védettségének elérése érdekében. 49

52 Bemutatás, Rendelési számok : Kimeneti szűrők Kiegészítők: Szinuszszűrők ATV630pppM3 Szinuszszűrő ATV630pppN4 ATV650pppN4 ATV650pppN4E hajtás szinuszszűrővel M1 3 Bemutatás A szinuszszűrők lehetővé teszik az hajtásoknak a hosszú motorkábelekkel való működését: 500 m (1,640 ft) árnyékolt kábellel 1,000 m (3,280 ft) árnyékolatlan kábellel A színuszszűrő minimális kapcsolási frekvenciája 4 khz. Ez az alapértelmezés szerinti érték, amikor a hajtáson lévő szinuszszűrő funkció aktív (kérjük tájékozódjon a honlapunkon található programozási kézikönyvől: A kimenő frekvenciának 100 Hz alatt kell lennie. 100% terhelésnél a feszültségesés kise mint 8%, 50 Hz-es kimenő frekvenciánál és 4 khz kapcsolási frekvenciánál. Alkalmazások A következő esetekben alkalmazhatók: hosszú kábelek esetén párhuzamosan kötött motorok esetén a du/dt-re érzékeny, víz alá meríthető szivattyúk esetén közbenső transzfomátor esetén a hajtás és a motor között Szinuszszűrők Alkamazható hajtás Névleges áram Védettségi fok Rendelési szám (1) Tömeg A IP kg/ lb Háromfázisú betáplálás: V ATV630U07M VW3A / ATV630U15M3...U30M VW3A / ATV630U40M VW3A / ATV630U55M3...D11M VW3A / ATV630D15M3...D22M VW3A / ATV630D30M3...D45M VW3A / ATV630D75M3 (2) VW3A / (1) A szűrők 2 és 8 khz közötti kapcsolási frekvenciájú működtetésre készültek. (2) Normál üzemi alkalmazásnál egy fokozattal le kell értékelni a hajtás névleges teljesítményét, minimum 4 khz-es kapcsolási frekvencia mellett. Például: egy ATV630D75M3 hajtás szinuszszűrővel egy 55 kw-os motorral használható. 50

53 Rendelési számok (folytatás) : Kimeneti szűrők Kiegészítők: Szinuszszűrők Szinuszszűrők (folytatás) Alkamazható hajtás Névleges áram Védettségi fok Rendelési szám (1) (2) Tömeg A IP kg/ lb Háromfázisú betáplálás: V ATV630U07N4...U22N4 ATV650U07N4...U22N4 ATV650U07N4E...U22N4E ATV630U30N4...U55N4 ATV650U30N4...U55N4 ATV650U30N4E...U55N4E ATV630U75N4...D11N4 ATV650U75N4...D11N4 ATV650U75N4E...D11N4E ATV630D15N4...D22N4 ATV650D15N4...D22N4 ATV650D15N4E...D22N4E ATV630D30N4...D45N4 ATV650D30N4...D45N4 ATV650D30N4E...D45N4E ATV630D55N4...D90N4 ATV650D55N4...D90N4 ATV650D55N4E...D90N4E 6 20 VW3A / VW3A / VW3A / VW3A / VW3A / VW3A / ATV630C13N4...C16N4 (3) VW3A / IP 21-es védettségű készlet az IP 20-as szűrőkhöz Leírás A mechanikai készlet fedőt és kábelrögzítőt tartalmaz Szinuszszűrőhöz VW3A5401 VW3A5402 Rendelési szám Tömeg kg/ lb VW3A / VW3A5403 VW3A / VW3A5404 VW3A / VW3A5405 VW3A / (1) A szűrők 2 és 8 khz közötti kapcsolási frekvenciájú működtetésre készültek. (2) Amikor ATV650U07N4/N4E...D90N4/N4E hajtásokkal használják, a szűrőt külön tokozatba kell helyezni az installáció IP55-ös védettségének elérése érdekében. (3) Normál üzemi alkalmazásnál egy fokozattal le kell értékelni a hajtás névleges teljesítményét, minimum 4 khz-es kapcsolási frekvencia mellett. Például: Egy ATV630C13N4 hajtás szinuszszűrővel egy 110 kw -os motorral használható. Egy ATV630C13N4 hajtás szinuszszűrővel egy 132 kw -os motorral használható. 51

54 A vevő által összeállítható kombinációk Motorindítók Hálózati feszültség V Alkalmazások A megszakító/mágneskapcsoló/frekvenciaváltó összeállítás segítségével biztosítható a berendezések folyamatos és biztonságos üzeme. A kiválasztott megszakító/mágneskapcsoló kombináció úgy mérsékelheti a karbantartási költségeket a hajtás bemenetén fellépő rövidzárlat esetén, hogy a legkisere csökkenti a javításhoz szükséges időt és a cserealkatrész költségét. A hajtás vezérli a motort, felügyeleti funkciót lát el a rövidzárlatokkal szemben a hajtás és a motor között és segít a motorkábeleket megvédeni a túlterhelés ellen. A túlterhelés-figyelést a hajtás motormelegedés-figyelő funkciója valósítja meg, ha ez a funkció engedélyezve van. Egyébként egy külső figyelőeszközt kell alkalmazni, mint például egy szonda vagy túlterhelésfigyelő relé. A megszakító a hajtás teljesítménykábeleit védi a rövidzálat ellen. GV3L40 LC1D40App ATV630D11M3 IEC standard motorindítók Motorteljesítmény (1) A hajtás rendelési száma IEC-szabványú motorindítók (2) Névleges áram Irm Hálózati mágneskapcsoló rendelési száma (3) (4) kw HP A A Háromfázisú betáplálás: V 50/60 Hz ATV630U07M3 GV2L LC1D09pp ATV630U15M3 GV2L LC1D09pp ATV630U22M3 GV2L LC1D09pp 3 ATV630U30M3 GV2L LC1D18pp 4 5 ATV630U40M3 GV2L LC1D18pp ATV630U55M3 GV2L LC1D25pp ATV630U75M3 GV2L LC1D40App ATV630D11M3 GV3L LC1D40App ATV630D15M3 GV3L LC1D65App ATV630D18M3 NS80HMA LC1D65App ATV630D22M3 NS80HMA LC1D80pp ATV630D30M3 NSX100pMA LC1D95pp ATV630D37M3 NSX160pMA LC1D115pp ATV630D45M3 NSX160pMA LC1D150pp ATV630D55M3 NSX250pMA LC1F185pp ATV630D75M3 NSX400p Micrologic 1.3-M LC1F265pp (1) Szabványos négypólusú, 230 V 50/60 Hz-es motor névleges teljesítményei. A lóerőben ( HP) kifejezett értékek megfelelnek a NEC-nek (National Electrical Code). (2) A rendelési számok kiegészítéséhez, a pontok helyére a megszakító működési típusának megfelelő betűt helyettesítse be (F, N, H, S vagy L). A megszakító megszakítóképessége megfelel az IEC szabványban foglaltaknak: Megszakító Icu (ka) V esetén F N H S L GV2L GV2L GV3L NS80HMA 100 NSX100pMA NSX160pMA NSX250pMA NSX400p Micrologic 1.3-M (3) A mágneskapcsolók összeállítása: LC1D09...D150: 3 pólusú + 1 NO segédérintkező + 1 NC segédérintkező LC1F185...F265: 3 pólusú Továi segédérintkezők vagy más tartozékok felszerelése esetén tájékozódjon a Motorindítók vezérlés és védelmi elemek katalógusból. (4) Az alái táblázatban található feszültségkódokkal helyettesítse a pp -ot: Feszültségek a LC1D09 D Hz B5 E5 F5 M5 P5 U5 60 Hz B6 E6 F6 M6 U6 50/60 Hz B7 E7 F7 M7 P7 U7 LC1F Hz (LX1 tekercs) B5 E5 F5 M5 P5 U5 60 Hz (LX1 tekercs) E6 F6 M6 U Hz (LX9 tekercs) E7 F7 M7 P7 U7 LC1F Hz (LX1 tekercs) B7 E7 F7 M7 P7 U7 Más feszültségértékek esetén, 24 és 660V között vagy DC feszültség esetén, lépjen kapcsolatba a Vevőszolgálatunkkal. 52

55 A vevő által összeállítható kombinációk (folytatás) Motorindítók Hálózati feszültség V NSX100FMA100 LC1D80pp ATV630D45N4 IEC-szabványú motorindítók Motorteljesítmény (1) A hajtás rendelési száma Megszakító rendelési száma (2) Névleges áram Irm Hálózati mágneskapcsoló rendelési száma (4) (5) kw HP A A Háromfázisú betáplálás: V 50/60 Hz ATV630U07N4 GV2L LC1D09pp ATV630U15N4 GV2L LC1D09pp ATV630U22N4 GV2L LC1D09pp 3 ATV630U30N4 GV2L LC1D09pp 4 5 ATV630U40N4 GV2L LC1D09pp ATV630U55N4 GV2L LC1D18pp ATV630U75N4 GV2L LC1D18pp ATV630D11N4 GV2L LC1D25pp ATV630D15N4 GV3L LC1D25pp ATV630D18N4 GV3L LC1D40App ATV630D22N4 GV3L LC1D50App ATV630D30N4 GV3L LC1D50App ATV630D37N4 NS80HMA LC1D65App ATV630D45N4 NSX100pMA LC1D80pp ATV630D55N4 NSX160pMA LC1D115pp ATV630D75N4 NSX160pMA LC1D115pp ATV630D90N4 NSX250pMA LC1F185pp ATV630C11N4 NSX250pMA LC1F185pp ATV630C13N4 NSX400p Micrologic 1.3-M LC1F265pp ATV630C16N4 NSX400p Micrologic 1.3-M LC1F265pp (1) Szabványos négypólusú, 400 V 50/60 Hz-es motor névleges teljesítményei. A lóerőben ( HP) kifejezett értékek megfelelnek a NEC-nek (National Electrical Code). (2) A rendelési szám kiegészítéséhez, a pontok helyére a megszakító működési típusának megfelelő betűt helyettesítse be (F, N, H, S vagy L). A megszakító megszakítóképessége megfelel az IEC szabványban foglaltaknak: Megszakító Icu (ka) V esetén F N H S L GV2L GV2L08 14 (3) 130 GV2L14 (3) GV3L NS80HMA 70 NSX100pMA NSX160pMA NSX250pMA NSX250pMA NSX400p Micrologic 1.3-M (3) GV2L14: Icu=130 ka egy ATV630U30N4-gyel összeállítva, Icu = 20 ka ATV630U40N4-gyel összeállítva. (4) A mágneskapcsolók összeállítása: LC1D09...D115: 3 pólusú + 1 NO segédérintkező + 1 NC segédérintkező LC1F185...F265: 3 pólusú Továi segédérintkezők vagy más tartozékok felszerelése esetén tájékozódjon a Motorindítók vezérlés és védelmi elemek katalógusból. (5) Az alái táblázatban található feszültségkódokkal helyettesítse a pp -ot: Feszültségek a LC1D09...D Hz B5 E5 F5 M5 P5 U5 60 Hz B6 E6 F6 M6 U6 50/60 Hz B7 E7 F7 M7 P7 U7 LC1F Hz (LX1 tekercs) B5 E5 F5 M5 P5 U5 60 Hz (LX1 tekercs) E6 F6 M6 U Hz (LX9 tekercs) E7 F7 M7 P7 U7 LC1F Hz (LX1 tekercs) B7 E7 F7 M7 P7 U7 Más feszültségértékek esetén, 24 és 660 V között vagy DC feszültség esetén, lépjen kapcsolatba a Vevőszolgálatunkkal. 53

56 A vevő által összeállítható kombinációk (folytatás) Motorindítók Tápfeszültség V NSX100FMA100 LC1D80pp ATV630D45N4 IEC-szabványú motorindítók Motorindítók Motor teljesítménye (1) Hajtás rendelési száma Megszakító Hálózati mágneskapcsoló Rendelési szám Rendelési szám (2) Névleges Irm rendelési száma (4) (5) (6) kw HP A A Háromfázisú tápfeszültség: V 50/60 Hz ATV650U07N4/N4E GV2L LC1D09pp ATV650U15N4/N4E GV2L LC1D09pp ATV650U22N4/N4E GV2L LC1D09pp 3 ATV650U30N4/N4E GV2L LC1D09pp 4 5 ATV650U40N4/N4E GV2L LC1D09pp ATV650U55N4/N4E GV2L LC1D18pp ATV650U75N4/N4E GV2L LC1D18pp ATV650D11N4/N4E GV2L LC1D25pp ATV650D15N4/N4E GV3L LC1D25pp ATV650D18N4/N4E GV3L LC1D40App ATV650D22N4/N4E GV3L LC1D50App ATV650D30N4/N4E GV3L LC1D50App ATV650D37N4/N4E NS80HMA LC1D65App ATV650D45N4/N4E NSX100pMA LC1D80pp ATV650D55N4/N4E NSX160pMA LC1D115pp ATV650D75N4/N4E NSX160pMA LC1D115pp ATV650D90N4/N4E NSX250pMA LC1F185pp (1) Szabványos négypólusú, 400 V 50/60 Hz-es motor névleges teljesítményei. A lóerőben kifejezett értékek az NEC (National Electrical Code) szerint. (2) Az információk teljessé tételéhez helyettesítse be a pontot a megszakító megszakítási teljesítményének megfelelő betűjellel (F, N, H, S vagy L). Megszakítók megszakítási kapacitása az IEC szabvány szerint: Megszakító Icu (ka) V esetén F N H S L GV2L GV2L08 14 (3) 130 GV2L14 (3) GV3L NS80HMA 70 NSX100pMA NSX160pMA NSX250pMA (3) GV2L14: Lcu = 130 ka ATV650U30N4/N4E-vel kombinálva, Icu = 20 ka ATV650U40N4/N4E-vel. (4) Mágneskapcsolók összetétele: LC1D09...D115: 3 pólusú + 1 NO segédérintkező + 1 NC segédérintkező LC1F185...F265: 3 pólus Segédérintkezők és egyéb tartozékok hozzáadásáról lásd a Motorindító megoldások Vezérlő- és védelmi elemek című katalógust. (5) Helyettesítse be a pp jelet a vezérlőáramkör feszültségkódjával az alái táblázatból: Feszültségek a LC1D09...D Hz B5 E5 F5 M5 P5 U5 60 Hz B6 E6 F6 M6 U6 50/60 Hz B7 E7 F7 M7 P7 U7 LC1F Hz (LX1 tekercs) B5 E5 F5 M5 P5 U5 60 Hz (LX1 tekercs) E6 F6 M6 U Hz (LX9 tekercs) E7 F7 M7 P7 U7 Az egyéb, 24 V és 660 V közötti feszültségekről vagy a DC vezérlőáramkörről érdeklődjön Vevőszolgálatunknál. (6) Ha ATV650U07N4/N4E...D90N4/N4E készülékekkel vannak használva, a motorindítókat külön szekrénybe kell építeni a telepítés IP 55 védelmi módjának fenntartásához. 54

57 A vevő által összeállítható kombinációk (folytatás) Motorindítók Hálózati feszültség 440 V GV2L08 LC1D09pp ATV630U15N4 IEC-szabványú motorindítók Motorteljesítmény (1) A hajtás rendelési száma Megszakító rendelési száma (2) Névleges áram Irm Hálózati mágneskapcsoló rendelési száma (4) (5) kw HP A A Háromfázisú betáplálás: 440 V 50/60 Hz ATV630U07N4 GV2L LC1D09pp ATV630U15N4 GV2L LC1D09pp ATV630U22N4 GV2L LC1D09pp 3 ATV630U30N4 GV2L LC1D09pp 4 5 ATV630U40N4 GV2L LC1D09pp ATV630U55N4 GV2L LC1D18pp ATV630U75N4 GV2L LC1D18pp ATV630D11N4 GV2L LC1D25pp ATV630D15N4 GV3L LC1D25pp ATV630D18N4 GV3L LC1D40App ATV630D22N4 GV3L LC1D50App ATV630D30N4 GV3L LC1D50App ATV630D37N4 GV3L LC1D65App ATV630D45N4 NS80HMA LC1D80pp ATV630D55N4 NSX100pMA LC1D95pp ATV630D75N4 NSX160pMA LC1D115pp ATV630D90N4 NSX250pMA LC1D115pp (1) Szabványos négypólusú, 400 V 50/60 Hz-es motor névleges teljesítményei. A lóerőben ( HP) kifejezett értékek megfelelnek a NEC-nek (National Electrical Code). (2) A rendelési számok kiegészítéséhez, a pontok helyére a megszakító működési típusának megfelelő betűt helyettesítse be (F, N, H, S vagy L). A megszakító megszakítóképessége megfelel az IEC szabványban foglaltaknak: Megszakító Icu (ka) 440 V esetén F N H S L GV2L GV2L08 16 (3) 130 GV2L16 (3) GV3L NS80HMA 65 NSX100pMA NSX160pMA NSX250pMA (3) GV2L16: Icu=130 ka egy ATV630U30N4-gyel összeállítva, Icu = 20 ka ATV630U40N4-gyel összeállítva. (4) A mágneskapcsolók összeállítása: LC1D09...D115: 3 pólusú + 1 NO segédérintkező + 1 NC segédérintkező LC1F185...F265: 3 pólusú Továi segédérintkezők vagy más tartozékok felszerelése esetén tájékozódjon a Motorindítók vezérlés és védelmi elemek katalógusból. (5) Az alái táblázatban található feszültségkódokkal helyettesítse a pp -ot: Feszültségek a LC1D09...D Hz B5 E5 F5 M5 P5 U5 60 Hz B6 E6 F6 M6 U6 50/60 Hz B7 E7 F7 M7 P7 U7 Más feszültségértékek esetén, 24 és 660V között vagy DC feszültség esetén, lépjen kapcsolatba a Vevőszolgálatunkkal. 55

58 A vevő által összeállítható kombinációk (folytatás) Motorindítók Hálózati feszültség 440 V IEC-szabványú motorindítók Motorteljesítmény (1) A hajtás rendelési száma Megszakító rendelési száma (2) Névleges áram Irm Hálózati mágneskapcsoló rendelési száma (3) (4) kw HP A A Háromfázisú betáplálás: 440 V 50/60 Hz ATV630C11N4 NSX250pMA LC1F185pp ATV630C13N4 NSX250pMA LC1F185pp ATV630C16N4 NSX400p Micrologic 1.3-M LC1F265pp (1) Szabványos négypólusú, 400 V 50/60 Hz-es motor névleges teljesítményei. A lóerőben ( HP) kifejezett értékek megfelelnek a NEC-nek (National Electrical Code). (2) A rendelési számok kiegészítéséhez, a pontok helyére a megszakító működési típusának megfelelő betűt helyettesítse be (F, N, H, S vagy L). A megszakító megszakítóképessége megfelel az IEC szabványban foglaltaknak: Megszakító Icu (ka) 440 V esetén F N H S L NSX250pMA NSX400p Micrologic 1.3-M (3) A mágneskapcsolók összeállítása: LC1F F265: 3 pólusú. Továi segédérintkezők vagy más tartozékok felszerelése esetén tájékozódjon a Motorindítók vezérlés és védelmi elemek katalógusból. (4) Az alái táblázatban található feszültségkódokkal helyettesítse a pp -ot: Feszültségek a LC1F Hz (LX1 tekercs) B5 E5 F5 M5 P5 U5 60 Hz (LX1 tekercs) E6 F6 M6 U Hz (LX9 tekercs) E7 F7 M7 P7 U7 LC1F Hz (LX1 tekercs) B7 E7 F7 M7 P7 U7 Más feszültségértékek esetén, 24 és 660V között vagy DC feszültség esetén, lépjen kapcsolatba a Vevőszolgálatunkkal. 56

59 Vevő által összeállítható kombinációk (folytatás) Motorindítók Tápfeszültség 440 V NSX250pMA220 LC1D115pp ATV650D90N4 IEC-szabványú motorindítók Motor Hajtás Megszakító Hálózati mágneskapcsoló teljesítménye (1) típusszáma Rendelési szám (2) Névleges Irm típusszáma (4) (5) (6) kw HP A A Háromfázisú betáplálás: 440 V 50/60 Hz ATV650U07N4/N4E GV2L LC1D09pp ATV650U15N4/N4E GV2L LC1D09pp ATV650U22N4/N4E GV2L LC1D09pp 3 ATV650U30N4/N4E GV2L LC1D09pp 4 5 ATV650U40N4/N4E GV2L LC1D09pp ATV650U55N4/N4E GV2L LC1D18pp ATV650U75N4/N4E GV2L LC1D18pp ATV650D11N4/N4E GV2L LC1D25pp ATV650D15N4/N4E GV3L LC1D25pp ATV650D18N4/N4E GV3L LC1D40App ATV650D22N4/N4E GV3L LC1D50App ATV650D30N4/N4E GV3L LC1D50App ATV650D37N4/N4E GV3L LC1D65App ATV650D45N4/N4E NS80HMA LC1D80pp ATV650D55N4/N4E NSX100pMA LC1D95pp ATV650D75N4/N4E NSX160pMA LC1D115pp ATV650D90N4/N4E NSX250pMA LC1D115pp (1) Szabványos négypólusú, 400 V 50/60 Hz-es motor névleges teljesítményei. A lóerőben kifejezett értékek az NEC (National Electrical Code) szerint. (2) Az információk teljessé tételéhez helyettesítse be a pontot a megszakító megszakítási teljesítményének megfelelő betűjellel (F, N, H, S vagy L). Megszakítók megszakítási kapacitása az IEC szabvány szerint: Megszakító Icu (ka) 440 V esetén F N H S L GV2L GV2L08 16 (3) 130 GV2L16 (3) GV3L NS80HMA 65 NSX100pMA NSX160pMA NSX250pMA (3) GV2L16: Lcu = 130 ka ATV650U30N4/N4E-vel kombinálva, Icu = 20 ka ATV650U40N4/N4E-vel. (4) Mágneskapcsolók összetétele: LC1D09...D115: 3 pólusú + 1 NO segédérintkező + 1 NC segédérintkező Segédérintkezők és egyéb tartozékok hozzáadásáról lásd a Motorindító megoldások Vezérlő- és védelmi elemek című katalógust. (5) Helyettesítse be a pp jelet a vezérlőáramkör feszültségkódjával az alái táblázatból: Feszültségek a LC1D09...D Hz B5 E5 F5 M5 P5 U5 60 Hz B6 E6 F6 M6 U6 50/60 Hz B7 E7 F7 M7 P7 U7 Az egyéb, 24 V és 660 V közötti feszültségekről vagy a DC vezérlőáramkörről érdeklődjön Vevőszolgálatunknál. (6) Ha ATV650U07N4/N4E...D90N4/N4E készülékekkel alkalmazzuk őket, a motorindítókat külön szekrénybe kell építeni a telepítés IP 55 védelmi módjának fenntartásához. 57

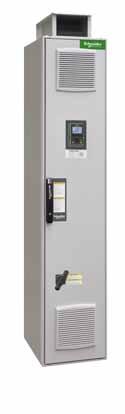

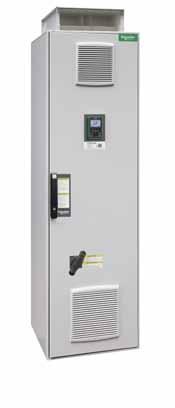

60 Bemutató Kompakt hajtásrendszerek Bemutatás Koncepció Az ATV660 kompakt hajtásrendszerek sorozat csatlakoztatásra kész, normál szekrényeket kínál. A moduláris felépítés lehetővé teszi a szekrény elemeinek egyedi követelményekhez való igazítását. Az alacsony költségű szekrényváltozat egyszerűsíti a kialakítást és a készülék gyors telepítését és üzembe helyezését teszi lehetővé. Teljesítmény vagy túlterhelés Az alkalmazáshoz való optimális illesztéshez választhat két túlterhelési mód közül: Normál terhelés: Nagy folyamatos teljesítmény 10%-os túlterhelhetőséggel (szivattyúkhoz, ventilátorokhoz stb.) Nagy terhelés: Csökkentett folyamatos teljesítmény növelt, 50%-os túlterhelhetőséggel magasa igényű alkalmazásokhoz a túlterhelhetőség, indítónyomaték, terhelési csúcsok és vezérlési teljesítmény tekintetében (pl. kompresszorokhoz, keverőkhöz, forgódugattyús fúvókhoz stb.) Normál felszereltség A normál kompakt változat tartalmazza a frekvenciaváltó egységet, félvezetővédő biztosítókat, egy főkapcsolót, hálózati fojtót a felharmonikusok csökkentésére, motorfojtót a motor védelmére, megfelelő méretű síneket a hálózati- és a motorkábelek csatlakoztatására. ATV660C31Q4X1 A kialakítás a készre szerelt Sarel Spacial SF szekrényeken alapul, a szekrényajtóba épített grafikus kezelőpulttal. Kompakt méretek A szekrényen belül egy könnyen elérhető és tágas kivitelű vezérlőpanel található a vezérlőelemekkel. Kompakt méretei ellenére elegendő tér van továi bővítésekre és a karbantartási hozzáférhetőségre. A készülék jellemzői Tokozott hajtásrendszer A készre szerelt Sarel Spacial SF szekrény a kiegészítő belső merevítő elemekkel és elkülönített szellőző légcsatornákkal optimális hűtést és egyben maximálisan kompakt felépítést biztosít a beépített frekvenciaátalakító modulok számára. Hűtési koncepció A teljesítményrész alkatrészeit egy elkülönített szellőző légcsatorna hűti. A hőáramlás kb. 90%-a zajlik ezen a csatornán. A szekrény belsejét a szekrényajtóban lévő ventilátorok hűtik. Az IP 54 védettségű kivitel opciót használva (67. odal), a teljesítményrész elkülönített levegőellátása a szekrény lábazatán keresztül történik. Csatlakozás A hálózati- és a motorkábelek megfelelő méretű sínekre csatlakoznak. A kábelek tehermentesítése merev rögzítő bilinccsekkel van megoldva. Normál kivitelben a kábelek bevezetése a fenéklemezen keresztül történik. 10% Hűtési koncepció 90% 58

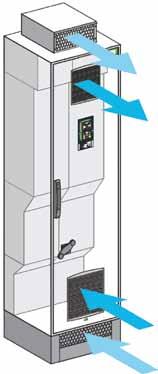

61 Megnevezés Kompakt hajtásrendszerek Védelmi módok Az kompakt hajtásrendszer normál kivitele IP 23-as védelmi besorolással bír. Ez a megoldás optimális hűtést, valamint maximálisan kompakt felépítést biztosít a beépített frekvenciaátalakító modulok és nagy teljesítményű elemek számára. A szélsőséges környezeti körülmények közötti üzemeltetéshez az IP 54 védettségű kivitel opcióként kapható. Ez a megoldás egy külön hűtő légcsatornával ellátott, világosan meghatározott és tesztelt hűtőrendszerből áll, amely kiváló megbízhatóságot nyújt. A hőáramlás kb. 90%-a zajlik a külön hűtő légcsatornán. A szekrény belsejét a szekrényajtóban lévő ventilátorok hűtik. 1 IP 23 szekrény 2 Normál IP 23-as tokozott kivitel A belső levegő rövidzárlatainak elkerülésére a készülék nagy teljesítményű elemei a fő hűtő légcsatornában vannak elhelyezve. A hűtőlevegő beszívása a szekrényajtó alján elhelyezett rácson keresztül történik. A külön légcsatornában lévő belső ventilátor biztosítja a teljesítményfokozat hűtését. A levegő ezután a szekrény tetején távozik. A vezérlőrész hőveszteségét egy, a szekrényajtóban lévő ventilátor szívja el. A bejövő levegő hőmérsékletének 0 C és 40 C között kell lennie (-10 C szekrényfűtéssel) és +50 C-ot érhet el csökkentéssel (3K3 osztály az IEC/EN szerint) IP 54 szekrény Az IP 23 szekrények az aláiakat tartalmazzák: 1 Egy beszívó rács (szűrőbetét nélkül) a szekrényajtó alján lévő rácson keresztül 2 Egy hálózati fojtó 3 Ventilátorok a teljesítményrészhez 4 Egy egyenirányító modul 5 Egy inverter modul 6 Egy du/dt szűrő 7 Egy kifúvó nyílás, fröccsenő víz ellen védett fém fedélen keresztül a szekrény tetején 8 Egy ventilátorokkal ellátott kimeneti rács (szűrőbetét nélkül), a vezérlőrész hűtéséhez IP 54-es, megnövelt védettségű kivitel Az IP 54 védettségű kivitel opciót használva (67. odal), az elkülönített légcsatornában a levegő a szekrény lábazatán keresztül áramlik be és a tetőn távozik. A vezérlőegységet a szekrényajtóban elhelyezett, szűrővel ellátott ventilátorok hűtik. A bejövő levegő hőmérsékletének 0 C és 40 C között kell lennie (-10 C szekrényfűtéssel) és +50 C-ot érhet el csökkentéssel (3K3 osztály az IEC/EN szerint). Az IP 54 szekrények az aláiakat tartalmazzák: 9 Egy beszívó nyílás a szekrény lábazatán a teljesítményrész hűtéséhez 10 Egy hálózati fojtó 11 Ventilátorok a teljesítményrészhez 12 Egy egyenirányító modul 13 Egy inverter modul 14 Egy du/dt szűrő 15 Egy kifúvó nyílás, fröccsenő víz ellen védett fém fedélen keresztül a szekrény tetején 16 Egy ventilátorokkal ellátott kimeneti rács (szűrőbetéttel), a vezérlőrész hűtéséhez 17 Egy légbeszívó rács (szűrőbetéttel) a vezérlőrészhez 59

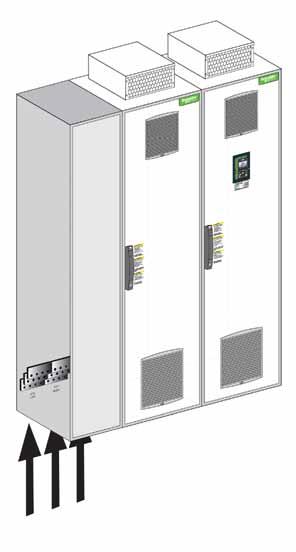

62 Opciók Kompakt hajtásrendszerek Moduláris kínálat Ez az aláiakból áll: A normál kompakt kínálat Egy vagy tö opció (lásd a oldalakat) Opciók (Kis tervezést igénylő rendelés - Light ETO) Ezen opciók közül néhány a készülék névleges teljesítményétől függ. A szekrényen végzett bármely módosítás nélkül beépíthetők a következők: IP 54 fokozott védelmi mód Szekrénylábazat Kiegészítő szekrény, amely lehetővé teszi a felülről vagy alulról történő kábelezést Szekrényvilágítás, -fűtés b b Helyi/távoli kulcsos kapcsoló Ethernet port az elülső ajtón Diszkrét és analóg be-/kimeneti modulok és jelfogós kimeneti modulok Kommunikációs modulok különböző terepi busz rendszerekhez STO - SIL 3, 0 vagy 1 leállítási kategória Jelzőlámpák az elülső ajtón Motor/csapágy hőmérséklet-felügyelete du/dt szűrők hosszú motorkábelekhez Motorfűtés Megszakító Feszültségcsökkenési kioldó tekercs 230 V-os megszakítóhoz Motor 230 V-os megszakítóhoz Automatikus hálózati lekapcsolás megszakítóval Beállítás 415 V + 10%-ra Biztonsági címkék helyi nyelven. Kiegészítő szekrény, amely lehetővé teszi az alulról történő kábelezést Továi rendelhető változatok (Nagyo tervezési igényű rendelés - ETO) Ezek az opciók a készülék névleges teljesítményétől függenek. A szekrény méretének változását okozhatja: Különböző tápfeszültség-tartományok Tö impulzusú táplálás (12 impulzus) Főkapcsoló nélküli kivitel Fokozott rövidzárlati szilárdság (100 ka) Légbeszívás hátulról Más szekrényszínek Testre szabott dokumentáció és címkézés Megerősített vagy tengeri csomagolás IT hálózati kivitel Motorvédő kapcsoló Távfelügyelet Stb. 60

63 Rendelési számok Kompakt hajtásrendszerek ATV660C16Q4X1 IP 23 háromfázisú V-os kompakt hajtásrendszerek Motor Hálózati tápellátás Adattáblán feltüntetett teljesítmény (1) Hálózati áram (2) Látszólagos teljesítmény Max. várható hálózati Isc Max. folyamatos áram (1) Max. tranziens áram 60 mp-ig Rendelési szám (1) Tömeg 400 V 400 V ND: Normálüzemű alkalmazás (3) HD: Nehézüzemű alkalmazás (4) kw A kva ka A A kg/ lb THDi 44% 100%-os terhelésnél ND ATV660C11Q4X / HD ND ATV660C13Q4X / HD ND ATV660C16Q4X / HD ND ATV660C20Q4X / HD ND ATV660C25Q4X / HD ND ATV660C31Q4X / HD ND ATV660C35Q4X / HD ND ATV660C40Q4X / HD ND ATV660C45Q4X / HD ND ATV660C50Q4X / HD ND ATV660C56Q4X / HD ND ATV660C63Q4X / HD ND ATV660C71Q4X / HD ND ATV660C80Q4X / HD (1) Ezek az értékek 2,5 khz-es névleges kapcsolási frekvenciára és folyamatos működtetésre vonatkoznak. A kapcsolási frekvencia 2 8 khz között állítható, minden névleges teljesítménynél. 2,5 khz felett a készülék automatikusan csökkenti a kapcsolási frekvenciát a hőmérséklet túlzott növekedése esetén. A névleges kapcsolási frekvencia feletti folyamatos üzemeléshez csökkentse a készülék névleges áramát (lásd a csökkentési görbéket weboldalunkon: (2) Tipikus érték a jelzett motorteljesítményhez és a várható legnagyo Isc hálózati áramhoz. (3) Az értékek enyhe túlterhelést (110%-ig) igénylő alkalmazásokra vannak megadva. (4) Az értékek lényeges túlterhelést (150%-ig) igénylő alkalmazásokra vannak megadva. Megjegyzés: Tekintse meg a készülékek, az opciók és a tartozékok lehetséges kombinációit összefoglaló táblázatokat (lásd a 66. oldalt). 61

64 Bemutató Alacsony felharmonikusú hajtásrendszerek Bemutatás Koncepció Az ATV680 alacsony harmonikusú hajtásrendszerekre akkor van szükség, ha a készülékeknél különösen kevés felharmonikus engedhető meg. A Schneider Electric egy 3 szintű technológián alapuló koncepciót fejlesztett ki, amely a teljes áramtorzítási tényezőt (THDi) jóval az 5%-os érték alá csökkenti. Az alacsony harmonikusú hajtásrendszerek a THDi-vel szembeni szigorú követelmények kielégítésére készültek. Az ATV680 sorozat optimális megoldás az energiahatékonysághoz és folyamatoptimalizáláshoz. A moduláris kialakítás lehetővé teszi a szekrényegység egyedi követelményekhez való igazítását. Ez egyszerűsíti a tervezést, és a készülék gyors telepítését és üzembe helyezését teszi lehetővé. Normál felszereltség Az alacsony harmonikusú kínálat aktív betápláló modulokat, valamint frekvenciaátalakító modulokat, szűrőegységeket, félvezetős biztosítékokat, egy főkapcsolót, egy du/dt motorvédő szűrőt tartalmaz, valamint a megfelelő méretű síneket a hálózati- és a motorkábelek csatlakoztatására. A kialakítás a készre szerelt Sarel Spacial SF szekrényen alapul, a szekrényajtóba épített grafikus kezelőpulttal. A szekrényen belül egy könnyen elérhető és tágas kivitelű vezérlőpanel található a vezérlőelemekkel. Kompakt méretei ellenére elegendő tér van továi bővítésekre és a karbantartási hozzáférhetőségre. ATV680C16Q4X1 + U DC - U DC 2 szintű technológia + U + U 2 DC DC A készülék jellemzői Megnövelt motorélettartam a 3 szintű koncepciónak köszönhetően Az aktív hálózati egyenirányító 3 szintű technológiája jelentősen csökkenti a feszültségterhelést a motoron más alacsony harmonikusú inverterekhez viszonyítva. A közbenső köri DC feszültség ingadozásának kiegyenlítése segít megnövelni a motor élettartamát. Csökkentett veszteségek a 3 szintű koncepciónak köszönhetően Az aktív hálózati egyenirányítók hagyományos áramköri szerkezetével összehasonlítva a kapcsolási frekvencia megnőtt, az áramterhelés ugyanakkor csökkent a 3 szintű technológia használatával. A 3 szintű technológia lényeges előnye a beépített szűrőegységek csökkentett mérete A növelt kapcsolási frekvenciának és a kényszerhűtésű légcsatornában való elhelyezésnek köszönhetően a szűrő méretei csaknem a felére csökkentek. - U 2 - U DC DC 3 szintű technológia 62

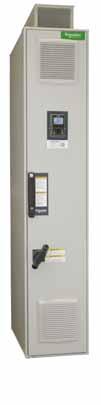

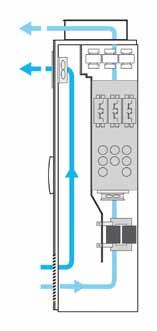

65 Megnevezés Alacsony felharmonikusú hajtásrendszerek IP 23 szekrény Védelmi módok Az alacsony harmonikusú hajtásrendszerek normál kivitele IP 23-as védettségű. Ez a megoldás optimális hűtést, valamint maximálisan kompakt felépítést biztosít a beépített frekvenciaátalakító modulok és teljesítményfokozatok számára. A szélsőséges környezeti körülmények közötti üzemeltetéshez az IP 54 fokozott védelmi szint opcióként kapható. Ez a megoldás elkülönített légcsatornákból álló, pontosan meghatározott és tesztelt hűtőrendszerből áll, amely kiváló megbízhatóságot nyújt. A hűtés légáramának kb. 90%-a halad át a külön hűtő légcsatornán. A szekrény belsejét a szekrényajtóban lévő ventilátorok hűtik. Normál IP 23 szekrényes kivitel A belső levegő rövidzárlatainak elkerülésére a részegységek teljesítményfokozatai a fő hűtő légcsatornában vannak elhelyezve. A hűtőlevegő beszívása a szekrényajtó alján elhelyezett rácson keresztül történik. A külön légcsatornában lévő belső ventilátor biztosítja a teljesítményrész hűtését. A levegő ezután a szekrény tetején távozik. A vezérlőegység hőveszteségét egy, a szekrényajtóban lévő ventilátor szívja el. A bejövő levegő hőmérsékletének 0 C és 40 C között kell lennie (-10 C szekrényfűtéssel) és +50 C-ot érhet el csökkentéssel (3K3 osztály az IEC/EN szerint). Az IP 23 szekrények az aláiakat tartalmazzák: 1 Egy légbeszívó (szűrőbetét nélkül) a szekrényajtó alján lévő rácson keresztül 2 Szűrőegységek 3 A teljesítményrész ventilátorai 4 Egy aktív hálózati visszatápláló modul (AFE) 5 Egy du/dt szűrő 6 Egy kifúvó nyílás, fröccsenő víz ellen védett fém fedélen keresztül a szekrény tetején 7 Egy ventilátorokkal ellátott kimeneti rács (szűrőbetét nélkül), a vezérlőrész hűtéséhez IP 54 szekrény IP 54-es, megnövelt védettségű kivitel Az IP 54 védettségű kivitel opciót használva (67. odal), az elkülönített légcsatornában a levegő a szekrény lábazatán keresztül áramlik be és a tetőn távozik. A vezérlőegységet a szekrényajtóban elhelyezett, szűrővel ellátott ventilátorok hűtik. A bejövő levegő hőmérsékletének 0 C és 40 C között kell lennie (-10 C szekrényfűtéssel) és +50 C-ot érhet el csökkentéssel (3K3 osztály az IEC/EN szerint). Az IP 54 szekrények az aláiakat tartalmazzák: 8 Egy beszívó nyílás a szekrény lábazatán a teljesítményrész hűtéséhez 9 Szűrőegységek 10 A teljesítményrész ventilátorai 11 Egy aktív hálózati visszatápláló modul (AFE) 12 Egy du/dt szűrő 13 Egy kifúvó nyílás, fröccsenő víz ellen védett fém fedélen keresztül a szekrény tetején 14 Egy ventilátorokkal ellátott kimeneti rács (szűrőbetéttel), a vezérlőrész hűtéséhez 15 Egy légbeszívó rács (szűrőbetéttel) a vezérlőrészhez 63

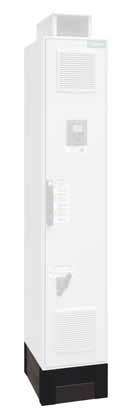

66 Opciók Alacsony felharmonikusú hajtásrendszerek Moduláris kínálat Ez az aláiakból áll: Normál alacsony felharmonikusú kínálat Egy vagy tö opció (lásd a oldalakon) Kis tervezést igénylő rendelés (Light ETO) Ezen opciók közül néhány a készülék névleges teljesítményétől függ. Ezek a szekrényen végzett bármely módosítás nélkül beépíthetők: IP 54 védettségi szint Szekrénylábazat Kiegészítő szekrény, amely lehetővé teszi a felülről vagy alulról történő kábelezést Szekrényvilágítás, -fűtés b b Helyi/távoli kulcsos kapcsoló Ethernet port az elülső ajtón Diszkrét és analóg be-/kimeneti modulok és relé kimeneti modulok Kommunikációs modulok különböző terepi busz rendszerekhez STO - SIL 3, 0 vagy 1 vészleállító kategória Jelzőlámpák az elülső ajtón Motor/csapágy hőmérséklet-felügyelete du/dt szűrők hosszú motorkábelekhez Motorfűtés Beállítás 415 V + 10%-ra Szekrényfűtés Nagyo tervezési igényű rendelés (Engineered to Order - ETO) Ezek az opciók a készülék névleges teljesítményétől függenek. Néhány a szekrény méretének változását okozza: Különböző tápfeszültség-tartományok Tö impulzusú táplálás (12 impulzus) Főkapcsoló nélküli kivitel Fokozott rövidzárlati szilárdság (100 ka) Légbeszívás hátulról Más szekrényszínek Testre szabott dokumentáció és címkézés Erőse vagy tengeri csomagolás IT hálózati kivitel Motorvédő kapcsoló Távfelügyelet Stb. 64

67 Rendelési számok Alacsony felharmonikusú hajtásrendszerek IP 23 háromfázisú, V-os, kevés felharmonikust tartalmazó hajtásrendszerek Motor Hálózati tápellátás Adattáblán feltüntetett teljesítmény (1) ND: Normál üzem (3) HD: Nehéz üzem (4) Hálózati áram (2) Látszólagos teljesítmény 400 V 400 V Max. várható hálózati Isc Max. folyamatos áram (1) Max. tranziens áram 60 mp-ig Rendelési szám (1) Tömeg ATV680C16Q4X1 kw A kva ka A A kg/ lb THDi y 5% 100% terhelésnél ND ATV680C11Q4X / HD ND ATV680C13Q4X / HD ND ATV680C16Q4X / HD ND ATV680C20Q4X / HD ND ATV680C25Q4X / HD ND ATV680C31Q4X / HD ND ATV680C35Q4X / HD ND ATV680C40Q4X / HD ND ATV680C45Q4X / HD ND ATV680C50Q4X / HD ND ATV680C56Q4X / HD ND ATV680C63Q4X / HD ND ATV680C71Q4X / HD ND ATV680C80Q4X / HD (1) Ezek az értékek 2,5 khz-es névleges kapcsolási frekvenciára és folyamatos működtetésre vonatkoznak. A kapcsolási frekvencia 2 8 khz között állítható, minden névleges teljesítménynél. 2,5 khz felett a készülék automatikusan csökkenti a kapcsolási frekvenciát a hőmérséklet túlzott növekedése esetén. A névleges kapcsolási frekvencia feletti folyamatos üzemeléshez csökkentse a készülék névleges áramát (lásd a csökkentési görbéket weboldalunkon: (2) Tipikus érték a jelzett motorteljesítményhez és a várható legnagyo Isc hálózati áramhoz. (3) Az értékek enyhe túlterhelést (110%-ig) igénylő alkalmazásokra vannak megadva. (4) Az értékek lényeges túlterhelést (150%-ig) igénylő alkalmazásokra vannak megadva. Megjegyzés: Tekintse meg a készülékek, az opciók és a tartozékok lehetséges kombinációit összefoglaló táblázatokat (lásd a 66. oldalt). 65

68 Rendelési számok Hajtásrendszerek Közös kiegészítők VW3AP1601 VW3AP1502 Közös kiegészítők (1) Megnevezés Rendelési szám Tömeg kg/lb Szekrény kiegészítők Szekrényvilágítás (2) VW3AP / Vezérlési kiegészítők Helyi/távoli kulcsos kapcsoló VW3AP / Ethernet port az elülső ajtón VW3AP / Be-/kimeneti bővítőmodulok Bővítőmodul továi be-/kimenetekkel VW3AP / Bővítőmodul jelfogós kimenetekkel VW3AP / Kommunikációs modulok Profibus DP kommunikációs modul VW3AP / CANopen felfűzött kommunikációs modul VW3AP / DeviceNet kommunikációs modul VW3AP / CANopen SUB-D9 kommunikációs modul VW3AP / CANopen kommunikációs modul csavaros kapcsokkal VW3AP / PROFINET kommunikációs modul VW3AP / Modbus TCP és Ethernet/IP kommunikációs modul VW3AP / Biztonsági funkciók Biztonsági vészleállító kapcsoló, STO - SIL 3, 0 leállítási kategória VW3AP / Biztonsági vészleállító kapcsoló, STO - SIL 3, 1 leállítási kategória VW3AP / Kijelző kiegészítők Jelzőlámpák az elülső ajtón VW3AP / Motor kiegészítők PTC relé motorfelügyelethez VW3AP / PTC relé ATEX tanúsítvánnyal motorfelügyelethez (3) VW3AP / PT100/1000/KTY relé motorfelügyelethez VW3AP / PT100/1000/KTY relé csapágyfelügyelethez VW3AP / Motorfűtés VW3AP / Tápellátás Beállítás 415 V + 10%-hoz VW3AP0415 Biztonsági címkék Angol és német biztonsági címkék VW3AP0561 Angol és olasz biztonsági címkék VW3AP0562 Angol és spanyol biztonsági címkék VW3AP0563 Angol és holland biztonsági címkék VW3AP0564 Angol és kínai biztonsági címkék VW3AP0565 Angol és orosz biztonsági címkék VW3AP0566 Angol és török biztonsági címkék VW3AP0567 Angol és lengyel biztonsági címkék VW3AP0568 Angol és portugál biztonsági címkék VW3AP0569 (1) Ezek az opciók nem rendelhetők önmagukban. Minden más konfigurációról érdeklődjön Vevőszolgálatunknál. (2) Nem áll rendelkezésre az ATV660C11Q4X1...C16Q4X1-hez. (3) ATEX: lásd a weboldalunkon ( található ATEX útmutatót. 66

69 Rendelési számok (folytatás) Hajtásrendszerek A készülék névleges teljesítményétől függő kiegészítők VW3AP0801 A kiegészítők a készülék névleges teljesítményétől függenek (1) Megnevezés Szekrénytípus Rendelési szám Tömeg kg/lb Szekrény kiegészítők Szekrényfűtés ATV660C11Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C50Q4X1 VW3AP / ATV660C56Q4X1...C80Q4X1 VW3AP / ATV680C11Q4X1...C16Q4X1 VW3AP / ATV680C20Q4X1...C31Q4X1 VW3AP / ATV680C35Q4X1...C50Q4X1 VW3AP / ATV680C56Q4X1...C63Q4X1 VW3AP / ATV680C71Q4X1...C80Q4X1 VW3AP / IP 54 védettségű kivitel ATV660C11Q4X1...C16Q4X1 VW3AP / ATV660C20Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C50Q4X1 VW3AP / ATV660C56Q4X1...C63Q4X1 VW3AP / ATV660C71Q4X1...C80Q4X1 VW3AP / ATV680C11Q4X1...C16Q4X1 VW3AP / ATV680C20Q4X1...C31Q4X1 VW3AP / ATV680C35Q4X1...C50Q4X1 VW3AP / ATV680C56Q4X1...C63Q4X1 VW3AP / ATV680C71Q4X1...C80Q4X1 VW3AP / Szekrénylábazat alapkészülékhez ATV660C11Q4X1...C16Q4X1 VW3AP / ATV660C20Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C50Q4X1 VW3AP / ATV660C56Q4X1...C63Q4X1 VW3AP / ATV660C71Q4X1...C80Q4X1 VW3AP / ATV680C11Q4X1...C16Q4X1 VW3AP / ATV680C20Q4X1...C31Q4X1 VW3AP / ATV680C35Q4X1...C50Q4X1 VW3AP / ATV680C56Q4X1...C63Q4X1 VW3AP / ATV680C71Q4X1...C80Q4X1 VW3AP / (1) Ezek az opciók nem rendelhetők önmagukban. Minden más konfigurációról érdeklődjön Vevőszolgálatunknál. 67

70 Rendelési számok (folytatás) Hajtásrendszerek A készülék névleges teljesítményétől függő kiegészítők VW3AP0707 Az opciók a készülék névleges teljesítményétől függenek (folytatás) (1) Megnevezés Szekrénytípus Rendelési szám Tömeg Szekrény kiegészítők Kiegészítő szekrény, amely lehetővé teszi a felülről történő kábelezést Kiegészítő szekrény lábazattal, amely lehetővé teszi a felülről történő kábelezést Kiegészítő szekrény, amely lehetővé teszi az alulról történő kábelezést Kiegészítő szekrény lábazattal, amely lehetővé teszi az alulról történő kábelezést kg/lb ATV660C11Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C80Q4X1 VW3AP / ATV680C11Q4X1...C31Q4X1 VW3AP / ATV680C35Q4X1...C80Q4X1 VW3AP / ATV660C11Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C80Q4X1 VW3AP / ATV680C11Q4X1...C31Q4X1 VW3AP / ATV680C35Q4X1...C80Q4X1 VW3AP / ATV660C11Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C80Q4X1 VW3AP / ATV680C11Q4X1...C31Q4X1 VW3AP / ATV680C35Q4X1...C80Q4X1 VW3AP / ATV660C11Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C80Q4X1 VW3AP / ATV680C11Q4X1...C31Q4X1 VW3AP / ATV680C35Q4X1...C80Q4X1 VW3AP / VW3AP0403 Kijelző opciók Elülső kijelzőmodul (FDM) ATV660C11Q4X1...C13Q4X1 VW3AP / ATV660C16Q4X1...C20Q4X1 VW3AP / ATV660C25Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C50Q4X1 VW3AP / ATV660C56Q4X1...C80Q4X1 VW3AP / VW3AP0612 Motor opciók 150 m du/dt szűrő ATV660C11Q4X1...C16Q4X1 ATV680C11Q4X1...C16Q4X1 300 m du/dt szűrő ATV660C11Q4X1...C16Q4X1 ATV680C11Q4X1...C16Q4X1 ATV660C20Q4X1...C31Q4X1 ATV680C20Q4X1...C31Q4X1 ATV660C35Q4X1...C50Q4X1 ATV680C35Q4X1...C50Q4X1 ATV660C56Q4X1...C63Q4X1 ATV680C56Q4X1...C63Q4X1 ATV660C71Q4X1...C80Q4X1 ATV680C71Q4X1...C80Q4X1 VW3AP / ATV660C20Q4X1...C31Q4X1 VW3AP / VW3AP / VW3AP / VW3AP / VW3AP / VW3AP / (1) Ezek az opciók nem rendelhetők önmagukban. Minden más konfigurációról érdeklődjön Vevőszolgálatunknál. 68

71 Rendelési számok (folytatás) Hajtásrendszerek A készülék névleges teljesítményétől függő kiegészítők VW3AP0104 A kiegészítők a készülék névleges teljesítményétől függenek (folytatás) (1) Megnevezés Szekrénytípus Rendelési szám Tömeg kg/lb Tápellátás Megszakító ATV660C11Q4X1...C20Q4X1 VW3AP / ATV660C25Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C40Q4X1 VW3AP / ATV660C45Q4X1...C50Q4X1 VW3AP / ATV660C56Q4X1...C63Q4X1 VW3AP / ATV660C71Q4X1...C80Q4X1 VW3AP / Feszültségcsökkenési tekercs megszakítóhoz, 230V ATV660C11Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C80Q4X1 VW3AP / Motor a megszakítóhoz, 230V ATV660C11Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C40Q4X1 VW3AP / ATV660C45Q4X1...C50Q4X1 VW3AP / ATV660C56Q4X1...C63Q4X1 VW3AP / ATV660C71Q4X1...C80Q4X1 VW3AP / Automatikus hálózati lekapcsolás ATV660C11Q4X1...C20Q4X1 VW3AP / ATV660C25Q4X1...C31Q4X1 VW3AP / ATV660C35Q4X1...C40Q4X1 VW3AP / ATV660C45Q4X1...C50Q4X1 VW3AP / ATV660C56Q4X1...C63Q4X1 VW3AP / ATV660C71Q4X1...C80Q4X1 VW3AP / (1) Ezek az opciók nem rendelhetők önmagukban. Minden más konfigurációról érdeklődjön Vevőszolgálatunknál. 69

72 Méretek IP 21 es hajtások: V, V, V PF PF PF D D D W W W H H H V, IP21/UL type 1 kivitelű hajtások Befoglaló méretek Hajtások Sz. x M. x M. mm in. ATV630U07M3 144 x 320 x 203 5,67 x 12,60 x 7,99 ATV630U15M3 144 x 320 x 203 5,67 x 12,60 x 7,99 ATV630U22M3 144 x 320 x 203 5,67 x 12,60 x 7,99 ATV630U30M3 144 x 320 x 203 5,67 x 12,60 x 7,99 ATV630U40M3 144 x 320 x 203 5,67 x 12,60 x 7,99 ATV630U55M3 173 x 405 x 231 6,81 x 15,95 x 9,09 ATV630U75M3 173 x 405 x 231 6,81 x 15,95 x 9,09 ATV630D11M3 211 x 546 x 232 8,31 x 21,50 x 9,13 ATV630D15M3 226 x 673 x 271 8,90 x 26,50 x 10,67 ATV630D18M3 226 x 673 x 271 8,90 x 26,50 x 10,67 ATV630D22M3 226 x 673 x 271 8,90 x 26,50 x 10,67 ATV630D30M3 290 x 922 x ,42 x 36,30 x 12,72 ATV630D37M3 290 x 922 x ,42 x 36,30 x 12,72 ATV630D45M3 290 x 922 x ,42 x 36,30 x 12,72 ATV630D55M3 320 x 852 x ,60 x 33,54 x 15,35 IP 21/UL type 1-es készlettel 320 x 1157 x ,60 x 45,55 x 15,35 ATV630D75M3 320 x 852 x ,60 x 33,54 x 15,35 IP 21/UL type 1-es készlettel 320 x 1157 x ,60 x 45,55 x 15, V, IP21/UL type 1 kivitelű hajtások Befoglaló méretek Hajtások Sz. x M. x M. mm in. ATV630U07N4 144 x 350 x 203 5,67 x 13,78 x 7,99 ATV630U15N4 144 x 350 x 203 5,67 x 13,78 x 7,99 ATV630U22N4 144 x 350 x 203 5,67 x 13,78 x 7,99 ATV630U30N4 144 x 350 x 203 5,67 x 13,78 x 7,99 ATV630U40N4 144 x 350 x 203 5,67 x 13,78 x 7,99 ATV630U55N4 144 x 350 x 203 5,67 x 13,78 x 7,99 ATV630U75N4 171 x 409 x 233 6,73 x 16,10 x 9,17 ATV630D11N4 171 x 409 x 233 6,73 x 16,10 x 9,17 ATV630D15N4 211 x 546 x 232 8,31 x 21,50 x 9,13 ATV630D18N4 211 x 546 x 232 8,31 x 21,50 x 9,13 ATV630D22N4 211 x 546 x 232 8,31 x 21,50 x 9,13 ATV630D30N4 226 x 673 x 271 8,90 x 26,50 x 10,67 ATV630D37N4 226 x 673 x 271 8,90 x 26,50 x 10,67 ATV630D45N4 226 x 673 x 271 8,90 x 26,50 x 10,67 ATV630D55N4 290 x 922 x ,42 x 36,30 x 12,72 ATV630D75N4 290 x 922 x ,42 x 36,30 x 12,72 ATV630D90N4 290 x 922 x ,42 x 36,30 x 12,72 ATV630C11N4 320 x 852 x ,60 x 33,54 x 15,35 IP 21/UL típus 1 készlettel 320 x 1157 x ,60 x 45,55 x 15,35 ATV630C13N4 320 x 852 x ,60 x 33,54 x 15,35 IP 21/UL típus 1 készlettel 320 x 1157 x ,60 x 45,55 x 15,35 ATV630C16N4 320 x 852 x ,60 x 33,54 x 15,35 IP 21/UL típus 1 készlettel 320 x 1157 x ,60 x 45,55 x 15,35 Állószekrényes V IP 21 hajtások Befoglaló méretek Hajtások Sz. x M. x M. (1) mm in. ATV630C11N4F 400 x 2150 x ,75 x 84,65 x 23,82 ATV630C13N4F 400 x 2150 x ,75 x 84,65 x 23,82 ATV630C16N4F 400 x 2150 x ,75 x 84,65 x 23,82 ATV630C20N4F 600 x 2150 x ,62 x 84,65 x 23,82 ATV630C25N4F 600 x 2150 x ,62 x 84,65 x 23,82 ATV630C31N4F 600 x 2150 x ,62 x 84,65 x 23,82 (1) A teljes mélység a 42 mm-es ajtókilinccsel együtt értendő. 70

73 Méretek (folytatás) IP 55 és IP 54 hajtások: V, V PF PF PF D W W D H H V IP 55 hajtások Befoglaló méretek Hajtások Sz. x M. x M. mm in. ATV650U07N4 264 x 678 x ,39 x 26,69 x 10,71 ATV650U15N4 264 x 678 x ,39 x 26,69 x 10,71 ATV650U22N4 264 x 678 x ,39 x 26,69 x 10,71 ATV650U30N4 264 x 678 x ,39 x 26,69 x 10,71 ATV650U40N4 264 x 678 x ,39 x 26,69 x 10,71 ATV650U55N4 264 x 678 x ,39 x 26,69 x 10,71 ATV650U75N4 264 x 678 x ,39 x 26,69 x 11,77 ATV650D11N4 264 x 678 x ,39 x 26,69 x 11,77 ATV650D15N4 264 x 678 x ,39 x 26,69 x 11,77 ATV650D18N4 264 x 678 x ,39 x 26,69 x 11,77 ATV650D22N4 264 x 678 x ,39 x 26,69 x 11,77 ATV650D30N4 290 x 910 x ,42 x 35,83 x 13,39 ATV650D37N4 290 x 910 x ,42 x 35,83 x 13,39 ATV650D45N4 290 x 910 x ,42 x 35,83 x 13,39 ATV650D55N4 345 x 1250 x ,58 x 49,21 x 14,76 ATV650D75N4 345 x 1250 x ,58 x 49,21 x 14,76 ATV650D90N4 345 x 1250 x ,58 x 49,21 x 14, V IP 55 hajtások Vario leválasztókapcsolóval Hajtások Sz. x M. x M. (1) mm in. ATV650U07N4E 264 x 678 x ,39 x 26,69 x 11,81 ATV650U15N4E 264 x 678 x ,39 x 26,69 x 11,81 ATV650U22N4E 264 x 678 x ,39 x 26,69 x 11,81 ATV650U30N4E 264 x 678 x ,39 x 26,69 x 11,81 ATV650U40N4E 264 x 678 x ,39 x 26,69 x 11,81 ATV650U55N4E 264 x 678 x ,39 x 26,69 x 11,81 ATV650U75N4E 264 x 678 x ,39 x 26,69 x 12,99 ATV650D11N4E 264 x 678 x ,39 x 26,69 x 12,99 ATV650D15N4E 264 x 678 x ,39 x 26,69 x 12,99 ATV650D18N4E 264 x 678 x ,39 x 26,69 x 12,99 ATV650D22N4E 264 x 678 x ,39 x 26,69 x 12,99 ATV650D30N4E 290 x 910 x ,42 x 35,83 x 15,79 ATV650D37N4E 290 x 910 x ,42 x 35,83 x 15,79 ATV650D45N4E 290 x 910 x ,42 x 35,83 x 15,79 ATV650D55N4E 345 x 1250 x ,58 x 49,21 x 17,17 ATV650D75N4E 345 x 1250 x ,58 x 49,21 x 17,17 ATV650D90N4E 345 x 1250 x ,58 x 49,21 x 17,17 D W H Állószekrényes V IP 54 hajtások Befoglaló méretek Hajtások Sz. x M. x M. (2) mm in. ATV650C11N4F 400 x 2350 x ,75 x 92,52 x 26,34 ATV650C13N4F 400 x 2350 x ,75 x 92,52 x 26,34 ATV650C16N4F 400 x 2350 x ,75 x 92,52 x 26,34 ATV650C20N4F 600 x 2350 x ,62 x 92,52 x 26,34 ATV650C25N4F 600 x 2350 x ,62 x 92,52 x 26,34 ATV650C31N4F 600 x 2350 x ,62 x 92,52 x 26,34 (1) A teljes mélység a 64 mm-es kapcsolókarral értendő. A teljes magasság a 200 mm-es lábazattal értendő. (2) A teljes mélység a 42 mm-es ajtókilinccsel együtt értendő. 71

74 Méretek (folytatás) IP 23 hajtásrendszerek: V PF D W H Padlón álló V-os ( kompakt ) IP 23 készülékek Befoglaló méretek Készülékek Sz. x M. x M. (1) mm in. ATV660C11Q4X1 400 x 2150 x x x ATV660C13Q4X1 400 x 2150 x x x ATV660C16Q4X1 400 x 2150 x x x ATV660C20Q4X1 600 x 2150 x x x ATV660C25Q4X1 600 x 2150 x x x ATV660C31Q4X1 600 x 2150 x x x ATV660C35Q4X1 800 x 2150 x x x ATV660C40Q4X1 800 x 2150 x x x ATV660C45Q4X1 800 x 2150 x x x ATV660C50Q4X1 800 x 2150 x x x ATV660C56Q4X x 2150 x x x ATV660C63Q4X x 2150 x x x ATV660C71Q4X x 2150 x x x ATV660C80Q4X x 2150 x x x Padlón álló V-os (Alacsony harmonikus tartalmú) IP 23 készülékek Befoglaló méretek Készülékek Sz. x M. x M. (1) mm in. ATV680C11Q4X1 600 x 2150 x x x ATV680C13Q4X1 600 x 2150 x x x ATV680C16Q4X1 600 x 2150 x x x ATV680C20Q4X x 2150 x x x ATV680C25Q4X x 2150 x x x ATV680C31Q4X x 2150 x x x ATV680C35Q4X x 2150 x x x ATV680C40Q4X x 2150 x x x ATV680C45Q4X x 2150 x x x ATV680C50Q4X x 2150 x x x ATV680C56Q4X x 2150 x x x ATV680C63Q4X x 2150 x x x ATV680C71Q4X x 2150 x x x ATV680C80Q4X x 2150 x x x (1) A teljes mélység magába foglal egy 64 mm-es/2,54"-es kilincset. A méretek a választott opcióktól függően változhatnak. A továi információkról érdeklődjön Vevőszolgálatunknál. 72

75 Méretek (folytatás) Passzív szűrők Passzív szűrők: 400V 50Hz háromfázisú betáplálás Befoglaló méretek Passzív szűrők Sz. x M. x M. mm in. VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 436 x 248 9,13 x 17,16 x 9,76 VW3A x 436,11 x 247,5 9,13 x 17,17 x 9,74 VW3A x 594,08 x ,88 x 23,39 x 9,53 VW3A x 594,08 x ,88 x 23,39 x 9,53 VW3A x 623,6 x ,88 x 24,55 x 13,11 VW3A x 623,6 x ,88 x 24,55 x 13,11 VW3A x 736,8 x ,46 x 29,01 x 13,11 VW3A x 736,8 x ,46 x 29,01 x 13,11 VW3A x 767,6 x ,46 x 30,22 x 15,75 VW3A x 767,6 x ,46 x 30,22 x 15,75 VW3A x 900 x ,54 x 35,43 x 17,72 VW3A x 900 x ,54 x 35,43 x 17,72 VW3A x 900 x ,54 x 35,43 x 17,72 VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 436 x 248 9,13 x 17,16 x 9,76 VW3A x 436,11 x 247,5 9,13 x 17,17 x 9,74 VW3A x 594,08 x ,88 x 23,39 x 9,53 VW3A x 594,08 x ,88 x 23,39 x 9,53 VW3A x 623,6 x ,88 x 24,55 x 13,11 VW3A x 623,6 x ,88 x 24,55 x 13,11 VW3A x 736,8 x ,46 x 29,01 x 13,11 VW3A x 736,8 x ,46 x 29,01 x 13,11 VW3A x 767,6 x ,46 x 30,22 x 15,75 VW3A x 767,6 x ,46 x 30,22 x 15,75 VW3A x 900 x ,54 x 35,43 x 17,72 VW3A x 900 x ,54 x 35,43 x 17,72 VW3A x 900 x ,54 x 35,43 x 20,28 73

76 Méretek (folytatás) Passzív szűrők Passzív szűrők: 460V 60Hz háromfázisú betáplálás Befoglaló méretek Passzív szűrők Sz. x M. x M. mm in. VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 594,08 x ,88 x 23,39 x 9,53 VW3A x 436,11 x 247,5 9,13 x 17,17 x 9,74 VW3A x 594,08 x ,88 x 23,39 x 9,53 VW3A x 594,08 x ,88 x 23,39 x 9,53 VW3A x 594,08 x ,88 x 23,39 x 9,53 VW3A x 623,6 x ,88 x 24,55 x 13,11 VW3A x 623,6 x ,88 x 24,55 x 13,11 VW3A x 736,8 x ,46 x 29,01 x 13,11 VW3A x 736,8 x ,46 x 29,01 x 13,11 VW3A x 767,6 x ,46 x 30,22 x 15,75 VW3A x 728 x ,57 x 28,66 x 15,75 VW3A x 900 x ,54 x 35,43 x 17,72 VW3A x 900 x ,54 x 35,43 x 17,72 VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 332 x 205 7,48 x 13,07 x 8,07 VW3A x 436 x 248 9,13 x 17,16 x 9,76 VW3A x 436,11 x 247,5 9,13 x 17,17 x 9,74 VW3A x 594,08 x ,88 x 23,39 x 9,53 VW3A x 594,08 x ,88 x 23,39 x 9,53 VW3A x 594,08 x ,88 x 23,39 x 9,53 VW3A x 623,6 x ,88 x 24,55 x 13,11 VW3A x 623,6 x ,88 x 24,55 x 13,11 VW3A x 736,8 x ,46 x 29,01 x 13,11 VW3A x 736,8 x ,46 x 29,01 x 13,11 VW3A x 767,68 x ,46 x 30,22 x 15,75 VW3A x 768 x ,57 x 30,24 x 17,75 VW3A x 900 x ,54 x 35,43 x 17,72 VW3A x 900 x ,54 x 35,43 x 20,28 74

77 Méretek (folytatás) EMC, du/dt és szinuszszűrők Kiegészítő bemeneti EMC-szűrők Befoglaló méretek EMC-szűrők Sz. x M. x M. mm in. VW3A x 230 x 135 3,07 x 9,06 x 5,32 VW3A x 250 x 140 3,07 x 9,84 x 5,51 VW3A x 290 x 140 3,15 x 11,42 x 5,51 VW3A x 300 x 160 3,54 x 11,81 x 6,30 VW3A x 330 x 180 3,94 x 12,99 x 7,09 VW3A x 350 x 190 5,12 x 13,78 x 7,48 VW3A x 400 x 230 5,51 x 15,75 x 9,06 VW3A x 450 x 320 9,06 x 17,72 x 12,60 VW3A x 426 x ,24 x 16,77 x 4,53 VW3A x 426 x ,24 x 16,77 x 4,53 du/dt szűrők Befoglaló méretek du/dt szűrők Sz. x M. x M. mm in. VW3A x 530 x ,61 x 20,87 x 8,47 VW3A x 530 x ,61 x 20,87 x 8,47 VW3A x 535 x ,61 x 21,06 x 8,47 VW3A x 220 x ,47 x 8,66 x 11,61 VW3A x 220 x ,26 x 8,66 x 11,61 VW3A x 255 x ,78 x 10,03 x 13,78 VW3A x 420 x ,17x 16,54 x 10,63 Szinusz szűrők Befoglaló méretek Szinuszszűrők Sz. x M. x M. mm in. VW3A x 455 x 210 8,66 x 17,91 x 8,27 VW3A x 455 x 210 8,66 x 17,91 x 8,27 VW3A x 530 x ,61 x 20,87 x 8,47 VW3A x 520 x ,61 x 20,47 x 8,66 VW3A x 710 x ,61 x 27,95 x 8,66 VW3A x 495 x ,93 x 19,49 x 12,99 VW3A x 565 x ,11 x 22,24 x 14,57 75

78 Szolgáltatások A Schneider Electric frekvenciaváltóihoz kidolgozott világméretű szolgáltatási rendszere Bemutatás A Schneider Electric a támogató szolgáltatások kiterjedt kínálatát nyújtja, hogy biztosítsa az ön installációjának megbízhatóságát hosszú időn keresztül, és lehetővé tegye a karbantartási költségek és a folyamatok kézben tartását, valamint a maximális hatékonyságú üzemeltetést Az hajtásokat a Schneider Electric által nyújtott teljes szolgáltatási rendszerrel összhangban tervezték meg. Világméterű hálózat, 24/7: b 400 magasan kvalifikált és tanúsítvánnyal rendelkező szakértő b Szervizmérnökök, online szakértők A szervizek digitális világa: b Schneider Electric Vevőszolgálat b Távoli műszaki támogatás Emberek Digitalizált támogató anyagok Tartalékalkatrészek Szervizellátás Dedikált ellátórendszer: b Az összes szükséges tartalékalkatrész b A Schneider Electric által tervezett és készített Egy optimális életciklusmodell: b Tartalékalkatrész-menedzsment, csere és javítás b Kiterjesztett garancia, karbantartási tervezet Elavult frekvenciaváltókra adott, kiterjesztett garancia Kiterjeszett garanciát adunk a működési idejük végén járó, elavult frekvenciaváltóira, márkafüggetlenül. A program keretében tö év alatt tervezhető, fix költségért cseréljük le a programba bevont frekvenciaváltóit meghibásodáskor, vagy ha ez nem következik be, akkor a szerződés végén. Kézzelfogható előnyök: Az éves költségvetés elkészítésekor tervezhető, fix összeg Egy jelentős beruházás költségei tö évre eloszlanak Néhány év alatt a teljes frekvenciaváltó állománya megújul, modernizálódik Meghibásodás és leállás esetén azonnali csere Nincs raktározási költség Expressz szerződés Szerződést kötünk, melyben fix éves díjért vállaljuk, hogy a heti 7 nap 24 órájában működő szerviz csapatunk 8 órán belül megkezdi a hiba elhárítását. Kézzelfogható előnyök: Gyors hibaelhárítás Kevese kényszerű állásidő Kevese termeléskiesés Üzembe helyezés esetén 6 hónap plusz garancia Ha mi helyezzük üzembe a frekvenciaváltót, 6 hónap extra termékgaranciát adunk a 18 hónapos alapgaranciára. Kézzelfogható előnyök: Szakszerű üzembe helyezés Kiterjesztett garancia Biztonságos működés Helyszíni termékképzés 24/7 szerviz elérhetőség Szervizszolgáltatásunk kiszállási díj ellenében az év 52 hetében a hét összes napján, 24 órában elérhető. Kézzelfogható előnyök: Hibaelhárítás kritikus időpontokban is Kevese kényszerű állásidő Kevese termeléskiesés Kiterjesztett garancia Igény esetén termékgaranciánkat akár 5 évre is kiterjesztjük. Kézzelfogható előnyök: Hossza idejű biztonságos működés Megbízható hibaelhárítás 76

79 Szolgáltatások (folytatás) A Schneider Electric frekvenciaváltóihoz kidolgozott világméretű szolgáltatási rendszere A Schneider Electric frekvenciaváltó-élettartampolitika b A Schneider Electric hajtás élettartammodell optimális támogatást nyújt. v 4 fázisra van osztva: aktív, forgalomból kivont, szerviz, korlátozott b A teljes Schneider Electric hajtásélettartam tö mint 20 évig tart. v Teljes karbantarthatóság: az aktív, a forgalomból kivont és a szerviz időtartamok alatt v Optimalizált működés: az aktív, a forgalomból kivont és a szerviz időtartamok alatt v Felfejleszthető: az aktív periódus alatt v Irányított átmenet az új technológiába: a forgalomból kivont és a szerviz időtartamok alatt Az eladás megszűntetésének a bejelentése Az eladás megszűntetése A szerviz időtartam vége Aktív Forgalomból kivont Szerviz Korlátozott ~ év 2 év 8 év A hajtás és szerviz teljesen rendelkezésre áll. A hajtás és szerviz teljesen rendelkezésre áll. Nem használható új telepítéseknél vagy új projekteknél. A tartalék alkatrészek és javítás teljes mértékben rendelkezésre áll. A tartalék alkatrészek és a javítás korlátozottak a raktárkészlet erejéig. Egyedi szerződések tö mint 8 évre 77

80 Szolgáltatások (folytatás) A Schneider Electric frekvenciaváltóihoz kidolgozott világméretű szolgáltatási rendszere A Schneider Electric által kínált frekvenciaváltó támogatás és szerviz (folytatás) A Schneider Electric kifejlesztett egy általános szervizkínálatot, amely végig segítséget nyújt önnek terméke életciklusának folyamán. A tervezéstől a megújítási fázisig, akár standard, akár kritikus működés, ön meg fogja találni azt a megoldást, amire szüksége van a mi alapvető kínálati csomagunkban. Elavult frekvenciaváltókra adott, kiterjesztett garancia Schneider Electric Vevőszolgálat Frekvenciaváltó képzés Műszaki támogatók Optimalizálás Megújítás Hogyan tudom optimalizálni? Hogyan tudom megújítani a megoldásomat? Életciklusszerviz Terv Mik a lehetőségeim? Hogyan tudom telepíteni és beüzemelni? A Schneider Electric frekvenciaváltó megoldásai Kezdeti garancia Hogyan tudom működtetni és karbantartani? Telepítés Beüzemelés Tartalék alkatrészek Tartalékalkatrész-kezelés Működés 24/7 szerviz rendelkezésre állás Express rendelkezésre állás Kiterjesztett garancia Csere és javítás Helyszíni szakértő segítség Távoli műszaki támogatás Előrejelzés - Telepítés - Működés - Optimalizálás - Helyreállítás Megelőző karbantartás A kínálat A Schneider Electric frekvenciaváltó megoldásai Kapcsolat, hogyan rendeljek? Kapcsolat a központi helyi Schneider Electric szervizzel Leírás A Schneider Electric szakértői segítenek önnek megtervezni a telepítést, felajánlva bármilyen típusú segítséget, amire szüksége van, a műszaki támogatástól kezdve, a kulcsrakész megoldásokig. Kezdeti garancia Tartalmazza Amikor ön beregisztrálja a frekvenciaváltót, a Schneider Electric kiterjeszti a kezdeti garanciát 6 hónappal. Maradjon csatlakozva: a regisztráció megadja azt a lehetőséget, hogy Ön a legfrisse információkkal rendelkezzen a Schneider Electric innovációiról és szerviz szolgáltatásairól, és ezzel optimalizálja működését. Beüzemelés beüzemelés Tartalék alkatrészek Tartalékalkatrészkezelés Csere és javítás Kapcsolat a központi helyi Schneider Electric szervizzel Kapcsolat a központi helyi Schneider Electric szervizzel Kapcsolat a központi helyi Schneider Electric szervizzel A mi szakértőink szakemberek a telepítésben, üzembe helyezésben és bekapcsolásban, bármilyen feltételekkel és alkalmazásban. Ez, extra 6 hónappal növeli meg a garanciális időtartamot. Tartalék alkatrészeink rendelkezésre állnak az ön berendezésének teljes élettartama alatt. Ugyanolyan magasfokú minőségi követelményeknek megfelelő gyártással és tervezéssel készülnek, mint a termékeink. Egy meghatározott kereskedelmi csatornán keresztül gyors szállítással rendelkezésre állnak. Csapatunk segít beazonosítani a kritikus alkatrészeket és segít meghatározni a raktárkészlet megfelelő mennyiségét is. Akár a telephelyén (helyszínen), vagy akár központi raktárban tároljuk, megnyugtató tudni, hogy a kritikus tartalék alkatrész rendelkezésre áll akár a hét összes napján, 24 órában. A Schneider Electric felajánlja magas színvonalú, világot behálózó Javítóközpontját és tanúsítvánnyal rendelkező szervizmérnökeit, hogy bármilyen igényt kielégítsenek: a javítás történhet eredeti technológiával a Schneider Electric gyárában, vagy a helyszínen is, gyári alkatrészekkel. 78

81 Szolgáltatások (folytatás) A Schneider Electric frekvenciaváltóihoz kidolgozott világméretű szolgáltatási rendszere A Schneider Electric által kínált hajtás támogatás és szerviz (folytatás) A kínálat Távoli műszaki támogatás Helyszíni műszaki támogatás Kiterjesztett garancia Szerviztervezet előnye Hajtás tréning Schneider Electric Vevőszolgálat alkalmazások Kapcsolat, hogyan rendeljek? Kapcsolat a központi helyi Schneider Electric szervizzel Kapcsolat a központi helyi Schneider Electric szervizzel Kapcsolat a központi helyi Schneider Electric szervizzel Kapcsolat a központi helyi Schneider Electric szervizzel Kapcsolat a központi helyi Schneider Electric szervizzel Letöltés az Apple Store -ból vagy a Google Play Store TM -ból Leírás Szakembereink közvetlenül elérhetők, hogy segítséget nyújthassanak a műszaki problémák megoldásában. Szakembereink széles körű helyszíni tapasztalattal rendelkeznek és az alkalmazott technológiát tökéletesen elsajátították. Egy egyszerű telefonbeszélgetés vagy egy online kapcsolat általában elegendő, hogy segítsen önöknek megtalálni a megfelelő megoldást és ezáltal csökkenteni a költségeket, elkerülve így egy esetleges helyszíni kiszállást. Szervizmérnökeink az önök karbantartó személyzetének minden esetben készségesen segítenek. A tartalék alkatrészek és a Schneider Electric szakemberei által elvégzett javítások szolgálatban. A tervezett szerviz egyesíti a megelőző karbantartási programot (éves felülvizsgálat, ellenőrzések és elhasználódott részek cseréje) a kiterjesztett garanciával (a tartalék alkatrészek rendelkezésre állása és javítások) plusz a távoli műszaki támogatással. Az hajtás teljes képzési anyagának elsajátítása a telepítés életciklusának bármelyik időpontjában. Szabadon letölthető az Apple Store -ból vagy a Google Play Store TM -ből. A Schneider Electric Vevőszolgálatának azonnali elérhetősége, a termékdokumentációk, a gyakori kérdések és válaszok, a felhő-támogatás, stb. és számos más szolgáltatás még. 79
