ÉPÍTŐIPAR ISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ

Átírás

1 Építőipar ismeretek középszint 1811 ÉRETTSÉG VZSGA október 19. ÉPÍTŐPAR SMERETEK KÖZÉPSZNTŰ ÍRÁSBEL VZSGA JAVÍTÁS-ÉRTÉKELÉS ÚTMUTATÓ EMBER ERŐFORRÁSOK MNSZTÉRUMA

2 Útmutató a vizsgázók teljesítményének értékeléséhez (az értékelő tanárok részére) A dolgozatot a vizsgázó által használt színűtől eltérő színű tollal javítsa! A javítás során fel kell tüntetni a részmegoldásért járó részpontszámokat, és meg kell jelölni az előforduló hibákat és tévedéseket. A feleletválasztásos rövid feladatoknál egyértelmű jelölés esetén a javított válaszok is értékelhetők! Egyes feladatoknál a rossz válasz bejelölése pontlevonással jár, a feladatra kapott pontszám nem lehet nullánál kevesebb. A számításos feladatoknál az összefüggéseket, a számítási műveleteket és a mértékegységeket is fel kell tüntetni. A javítási-értékelési útmutatóban feltüntetett válaszokra kizárólag a megadott pontszámok adhatók. A pontozási útmutató pontjai a megoldottság függvényében tovább bonthatók, hacsak az útmutató másképp nem rendelkezik. Az adható pontszámok azonban csak egész pontok lehetnek. A számítást igénylő feladatoknál, ha a feladatmegoldás során felírt összefüggés hibás, akkor az ezekhez a lépésekhez tartozó további értékelési elemekre (pl. behelyettesítés, számítás, mértékegység stb.) pontszám nem adható. Amennyiben egy hibás részeredményt a vizsgázó a további lépésekben felhasznált, és az adott lépés elvégzése egyébként hibátlan, az így kapott eredményt a pontozás szempontjából helyes eredménynek kell tekinteni írásbeli vizsga 2 / október 19.

3 1. feladat 2 pont Írja le, mikor van két erő egyensúlyban! Két erő akkor van egyensúlyban, ha hatásvonaluk közös, nagyságuk azonos, de irányuk ellentétes. A helyes megfogalmazásért 2 pont adható. 2. feladat 3 pont Írja be az alábbi táblázatba, hogy a támaszerők számítása során hány ismeretlent jelentenek a felsorolt támasztóelemek! támasztóelem megnevezése: ismeretlenek száma: görgős támasz 1 befogás 3 fix csukló 2 Helyes megoldásonként adható. 3. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Rácsos tartóknál a vakrudakban csak húzóerő keletkezik. A Steiner-tételt elsősorban síkidomok súlypontjának egy adott tengelytől való távolságának meghatározásához használjuk fel. Ahol a nyíróerő ábra előjelet vált, ott a nyomatékábrának szélsőértéke van. H H Helyes megoldásonként adható írásbeli vizsga 3 / október 19.

4 4. feladat 2 pont Sorolja fel a monolit vasbeton födém előnyös és hátrányos tulajdonságait! Legalább 2-2 különböző tulajdonságot írjon! Előnyös tulajdonságok: - adott igényeknek megfelelően alakíthatók ki - kötött méretektől független, szabadabb tervezést tesz lehetővé - nagy szilárdságú födém - tartós szerkezet - tűzállóság Hátrányos tulajdonságok: - nagy önsúly - teljes zsaluzatot igényelnek - kivitelezésük időjárásfüggő - kialakításuk költséges Bármelyik két vagy három helyes megoldásra, négy vagy több helyes megoldásra 2 pont adható. Más helyes megoldás is elfogadható. 5. feladat 3 pont Sorolja fel, hogy anyaguk szerint milyen lépcsőket ismer! Legalább 3 különböző félét írjon! - kő - műkő - beton - vasbeton - fa - fém Helyes megoldásonként, összesen legfeljebb 3 pont adható. Más helyes megoldás is elfogadható írásbeli vizsga 4 / október 19.

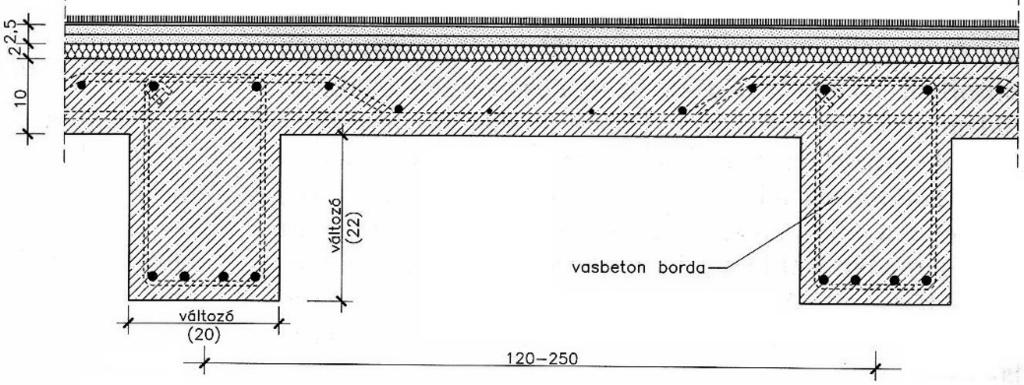

5 6. feladat 3 pont Nevezze meg, hogy a monolit vasbeton lemezfödémek melyik változatát látja az alábbi ábrákon! Válaszát az ábrák alá a kipontozott helyre írja! alulbordás lemezfödém felülbordás lemezfödém gombafödém Az ábrák forrása: Bársony stván: Magasépítéstan. Helyes megoldásonként adható. Az alulbordás lemezfödém helyett az alulbordás, míg a felülbordás lemezfödém helyett az felülbordás is elfogadható megoldás. A gombafödém megnevezés helyett bármilyen más meghatározás is elfogadható, amiben a gomba szó szerepel. 7. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Az A4-es lap oldalméretei: 297 * 420 mm. A pontalap a síkalapok közé tartozik. Csapos gerendafödémnél a gerendák általában cm-re helyezkednek el egymástól. Helyes megoldásonként adható. H H 1811 írásbeli vizsga 5 / október 19.

6 8. feladat 3 pont Írja le, hogy a kivitelezés során kinek a feladata az ismertetett rövid tevékenység! a) Felel a kivitelezés bejelentéséért, illetve a szükséges engedélyek megszerzéséért: Építtető b) Feladata a kivitelezési munka szakszerű szervezése, az építési munka irányítása: Felelős műszaki vezető c) Felügyeli a kivitelezés minőségét, indokolt esetben javaslatot tesz az építtető részére a tervváltozásokra: Műszaki ellenőr Helyes megoldásonként adható. 9. feladat 3 pont Végezze el szintezőlécen, a három szálon történő leolvasást milliméter egységben! felső: középső: alsó: 1828 mm 1783 mm 1738 mm Helyes megoldásonként adható. Az eredmények ±1 mm eltéréssel is elfogadhatók. 10. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A talppont keresés műveletének eszköze a derékszögű szögprizma. A szintezőműszerek alkalmasak egyszerűbb szögek kitűzésére is. Egy 60m * 60m-es terület 3,6 hektár nagyságú. H Teodolittal horizontális és vertikális szögeket is mérni tudunk. Bármelyik két vagy három helyes megoldásra, négy helyes megoldásra 2 pont adható írásbeli vizsga 6 / október 19.

7 11. feladat 2 pont Soroljon fel legalább 4 különböző rendeltetésű habarcsot! - falazó habarcs - vakoló habarcs - felületképző habarcs - hőszigetelő habarcs - burkoló habarcs Bármelyik két vagy három helyes megoldásra, négy vagy több helyes megoldásra 2 pont adható. Elfogadható megoldások még az alábbiak is: vízzáró-, injektáló-, bitumen-, kopásálló-, hangelnyelő-, saválló-, sugárvédő- és bentonithabarcs. Más helyes megoldás is elfogadható. 12. feladat 3 pont Írjon két-két példát az alábbi kőzettípusokhoz! Vulkanikus kőzet: gránit, szienit, diorit, gabró, riolit, dácit, trachit, andezit, bazalt, tufák Üledékes kőzet: kavics, homok, iszap, agyag, lösz, breccsa, homokkő, iszapkő, agyagkő, bauxit, gipszkő, mészkő, dolomit, márga Átalakult kőzet: márvány, gneisz, fillit, csillámpala Bármelyik kettő vagy három helyes megoldásért, négy vagy öt helyes megoldásért 2 pont, hat vagy több helyes megoldásért 3 pont adható. Kőzettípusonként legfeljebb két megoldás fogadható el. Más helyes megoldás is elfogadható. 13. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A kosárgörbe körívekből áll. Két metsző egyenes meghatároz egy síkot. A Monge-féle képsíkrendszerben, az első és a második képsík a teret 2 térnegyedre osztja. Ha egy gömböt egy síkkal elmetszünk, akkor a kimetszett síkidom kör lesz. H Bármelyik két vagy három helyes megoldásra, négy helyes megoldásra 2 pont adható írásbeli vizsga 7 / október 19.

8 14. feladat 3 pont Egészítse ki az alábbi mondatokat! Az olyan egyenest, mely merőleges valamelyik képsíkra, vetítőegyenesnek nevezzük. Az olyan egyenest, mely párhuzamos valamelyik képsíkkal, főegyenesnek nevezzük. Az olyan egyenest, mely egy olyan síkban helyezkedik el, amelyik mindkét képsíkra merőleges, profilegyenesnek nevezzük. Helyes megoldásonként adható. A főegyenes helyett a fővonal is elfogadható megoldás. 15. feladat 3 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A sérülés egyszeri külső hatás miatt bekövetkező károsodás, amely erőhatás, hőterhelés, kémiai hatás, sugárzás hatására, stb. jöhet létre. Oltóanyagnak nevezzük azokat az anyagokat, melyeket a tűzre juttatva gyorsítják az égési folyamatot. A munkavállaló biztosítja a munkáltató részére az egyéni védőeszközöket. H H Helyes megoldásonként adható írásbeli vizsga 8 / október 19.

9 16. feladat 15 pont Oldja meg az alábbi statikai feladatrészeket: a) Számítsa ki az alábbi szétszórt síkbeli erőrendszer eredőjének jellemzőit! Meghatározandó értékek: Rx, Ry, R, α, xr ( α az R eredő erő hatásvonalának vízszintessel bezárt szöge, xr az R eredő erő hatásvonalának és az x tengely metszéspontjának távolsága az O origótól). Az eredő erőt rajzolja vissza az eredeti ábrába! = = + + = Rx kiszámítása: = = + = Ry kiszámítása: = + = + =, R kiszámítása: = = =, α kiszámítása: = + +, = M0 kiszámítása: = = =, XR kiszámítása: Az eredő erő visszarajzolása: Ha a vizsgázó nem számította ki külön a nyomatékot, hanem egyből az xr képletbe írta be, akkor az xr kiszámítására 1+1, azaz összesen 2 pontot kell adni írásbeli vizsga 9 / október 19.

10 16. feladat folytatása: b) Rajzolja meg a nyíróerő (V) és a nyomatéki (M) ábrákat szabadon választott lépték alapján, a jellemző értékek feltüntetésével! Az ábrán megadott teherrel és támaszerőkkel számoljon! Nyomaték értékének felírása: M1 = -1 * (5 * 2 * 1) = -10 knm x = 13,33 / 5 = 2,67 m M2 = -1 * (-13,33 * 2, * 2,67 * 2,67 / 2 = 17,77 knm Alakhelyes nyíróerő ábra megrajzolása az értékek feltüntetésével Alakhelyes nyomaték ábra megrajzolása az értékek feltüntetésével 3 pont 2 pont Megjegyzés: Más módon kiszámított helyes eredmények is értékelendők. A kerekítések miatt az eredményeknél legfeljebb 1 %-os eltérés elfogadható. A pontozási útmutató pontjai a megoldottság függvényében tovább bonthatók írásbeli vizsga 10 / október 19.

11 17. feladat 15 pont Szerkessze meg a lap alján látható vázlatrajz alapján egy épület közbenső födémjének és padlószerkezetének részletrajzait M 1:10 méretarányban! Csak a szaggatott vonallal jelölt téglalapokon belüli részeket kell megrajzolnia a következő oldalon! a) Rajzolja meg a födém részletrajzát! - A földszint feletti födém alatt és felett is fűtött tér van. - A födém szerkezete vasalt felbetonnal erősített Porotherm födém, melyet a gerendákkal párhuzamos metszetben ábrázolja! - A födémen úsztatott hidegpadlót alkalmazzon! - A födém rétegeit az adott léptéknek megfelelő részletességgel ábrázolja! - Írjon rétegrendet a födémről! - A rajzot lássa el anyagjelöléssel, jellemző feliratokkal, méretekkel! - Ceruzával dolgozzon! b) Rajzolja meg a talajon fekvő padlószerkezet részletrajzát! - A talajon fekvő padló hőszigeteléssel kialakított hidegburkolatot kapjon! - Rajzolja be a talajon fekvő padló vízszigetelését! A talajnedvesség elleni padlószigetelést 1 rétegben, bitumenes lemezből készítse! Mutassa be egy helyen a szigetelőlemezek toldását! - A vízszigetelés alatt kellősített felületű, 10 cm vastag vasalt aljzatbeton található. - Az aljzatbeton alatt jelölje a további rétegeket! - Írjon rétegrendet a padlóról! - A rajzot lássa el anyagjelöléssel, jellemző feliratokkal, méretekkel! - Ceruzával dolgozzon! A részletrajzokat a következő oldalon az alábbi vázlatos ábra szerinti elrendezésben készítse el! 1811 írásbeli vizsga 11 / október 19.

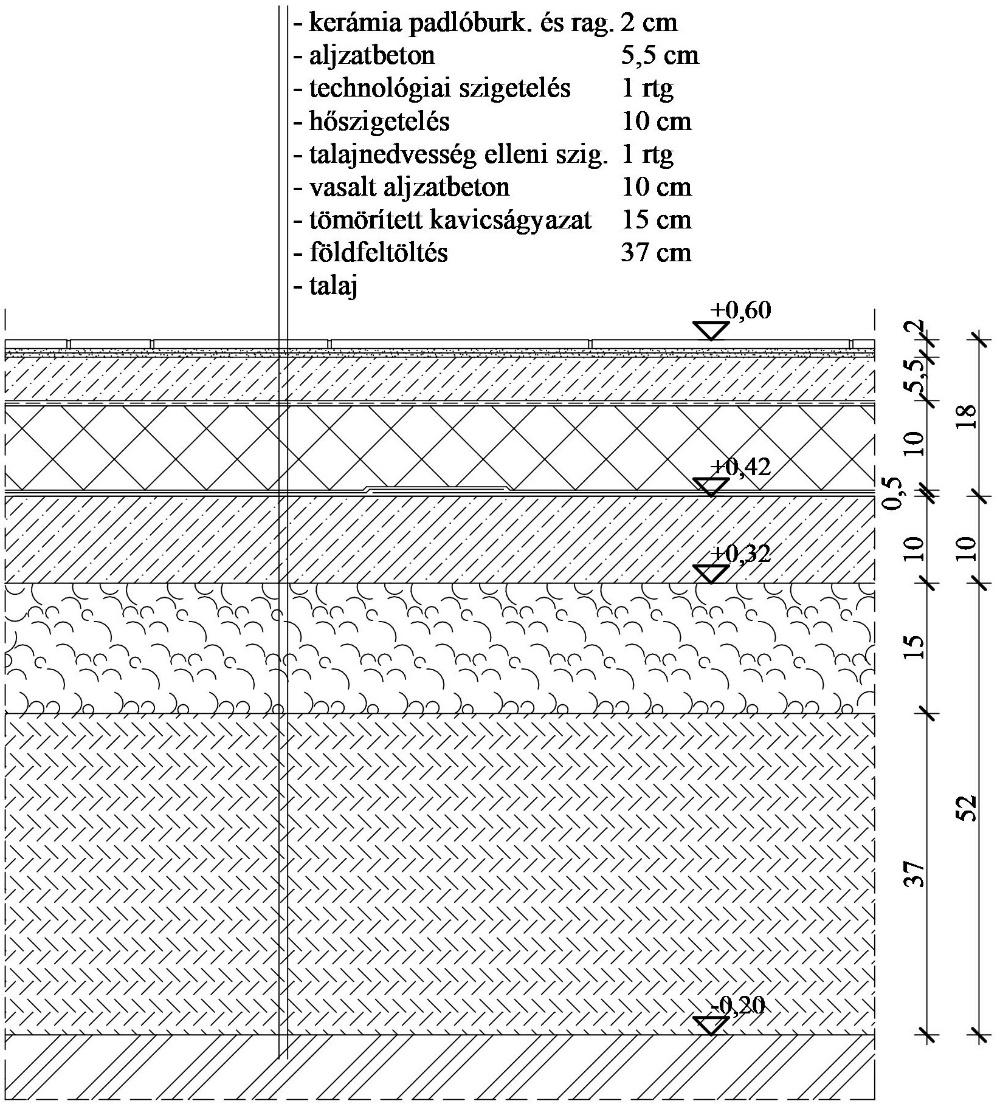

12 17. feladat kidolgozása: a) FÖDÉM RÉSZLETRAJZA M 1:10 b) PADLÓSZERKEZET RÉSZLETRAJZA M 1: írásbeli vizsga 12 / október 19.

13 Értékelés: a) - Födém szerkezeti kialakítása: 3 pont - Padlószerkezet ábrázolása: 3 pont - Rétegrendek, anyagjelölések, feliratok, méretek: 2 pont b) - A vízszigetelés és az alatta lévő rétegek ábrázolása: 3 pont - A vízszigetelés feletti rétegek ábrázolása: 2 pont - Rétegrendek, anyagjelölések, feliratok, méretek: 2 pont A javítási-értékelési útmutatóba becsatolt részletrajzok tájékoztató jellegűek, az értékelést segítik. Minden más helyes szerkezeti kialakítás elfogadható, értékelendő. A pontozási útmutató pontjai a megoldottság függvényében tovább bonthatók írásbeli vizsga 13 / október 19.

14 18. feladat 15 pont Végezze el az alábbi beton próbatestekkel kapcsolatos vizsgálatokat! - Határozza meg az alábbi próbatestek térfogatát! - Számítsa ki a próbatestek testsűrűségét! Adja meg a testsűrűségek átlagos értékét! - A próbatesteken nyomószilárdsági vizsgálatot végzünk töréssel, számítsa ki a az egyes esetekben keletkező nyomófeszültséget! Adatok: A próbatestek méretei (a méretek centiméterben vannak megadva): A próbatestek tömege: m1 = g m2 = 7930 g m3 = g A törőerő nagysága a nyomószilárdság vizsgálata során: F1 = 922,5 kn F2 = 563,42 kn F3 = 355,61 kn (Segédlet: A nyomófeszültség egyenlő az erő és a nyomott felület hányadosával.) A feladat megoldása: A próbatestek térfogatának nagysága: V1 = 20 * 20 * 20 = 8000 cm 3 V1 kiszámítása: V2 = 15 * 15 * 15 = 3375 cm 3 V2 kiszámítása: V3 = 7,5 2 * π * 30 = 5301,44 cm 3 V3 kiszámítása: 2 pont 1811 írásbeli vizsga 14 / október 19.

15 18. feladat folytatása: A próbatestek testsűrűsége: ρ = = =, 1 kiszámítása: ρ = = =, 2 kiszámítása: ρ = =, =, 3 kiszámítása: A próbatestek testsűrűségének átlagos értéke: ρ á = + +, +, +, = =, átl kiszámítása: A próbatestek nyomott felületeinek nagysága: A1 = 20 * 20 = 400 cm 2 A1 kiszámítása: A2 = 15 * 15 = 225 cm 2 A2 kiszámítása: A3 = 7,5 2 * π = 176,71 cm 2 A3 kiszámítása: 2 pont A próbatesteknél keletkező nyomófeszültségek nagysága: σ =, = =, σny1 kiszámítása: σ =, = σny2 kiszámítása: σ =, =, σny3 kiszámítása: =, =, Megjegyzés: A kerekítések miatt az eredményeknél legfeljebb 1 %-os eltérés elfogadható. Az eredmények más helyes mértékegységben is elfogadhatók írásbeli vizsga 15 / október 19.

16 19. feladat 15 pont Rajzolja meg a következő oldalon, az alábbi ábrán látható T alaprajzú épület fedélidomának a jelölt nézési irányokból látható nézeti képeit! Az összes tetősík hajlásszöge a vízszintes síkhoz képest 45 fokos. a) Rajzolja meg a megadott téglalapba a fedélidom elölnézetét! b) Rajzolja meg a megadott téglalapba a fedélidom oldalnézetét! c) Rajzolja meg a fedélidom axonometrikus tömegvázlatát szabad axonometriában a megadott tengelykeresztek felhasználásával! A tengelyeken látható kis vonalak 1 egységet jelölnek. A látható éleket húzza ki folytonos, a nem látható éleket szaggatott vonallal! Értékelés: Az elölnézet megrajzolása: Az oldalnézet megrajzolása: A tömegvázlat megrajzolása: Kihúzás, láthatóság, esztétikai minőség: A pontozási útmutató pontjai a megoldottság függvényében tovább bonthatók. 4 pont 4 pont 5 pont 2 pont 1811 írásbeli vizsga 16 / október 19.

17 19. feladat folytatása: a) b) c) 1811 írásbeli vizsga 17 / október 19.
