1 Felhasználóbarát légfüggönyök Komfort légfüggöny DoorFlow modell

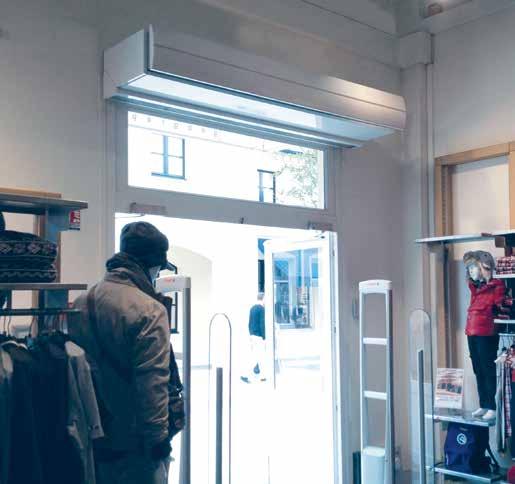

2 Komfort légfüggöny Komfortos beltéri klíma a nyitott ajtó ellenére Üzletekben, középületekben a bejárati ajtók gyakran nyitva vannak ennek jó oka van: egy nyitott ajtó megkönnyíti a bejutást és hívogató benyomást kelt a vevőkben és a látogatókban. hátrányok: a behatoló hideg levegőt, az esetleg kialakuló huzatot a vevők, látogatók és a munkatársak is nagyon kellemetlennek érzik. Ezen felül a meleg levegő kiszökik, ami magas energiaköltségeket okoz. DoorFlow komfort légfüggöny felmelegíti a hideg levegőt mielőtt bejönne és egyidejűleg megakadályozza, hogy a meleg levegő elhagyja az épületet. Ezzel jelentős mennyiségű energiát takarít meg és elkerüli a huzatot. DoorFlow a bizonyíték arra, hogy egy nyitott ajtó és a komfortos beltéri klíma nincsen ellentétben egymással. z ajtónyílás fölött elhelyezett DoorFlow légfüggöny huzatmentes belső klímát hoz létre. Felhasználóbarát DoorFlow komfortlégfüggöny nagyon felhasználóbarát. tisztogatás és szűrőcsere már a múlté, mivel a DoorFlow nem tartalmaz szűrőt. lacsony vízhőmérsékletek DoorFlow modell előnyei felhasználóbarát alacsony hőmérsékletű hőcserélő kiváló árérték arány DoorFlow bármilyen fűtési rendszerhez csatlakoztatható, mert mindegyik vízhőmérséklethez van megfelelő hőcserélője. z alacsonyhőmérsékletű hőcserélő (négysoros) 45/5 oc és 70/50 oc vízhőmérsékletekhez alkalmas. 80/60 oc és 90/70 oc vízhőmérsékletekhez a szokásos kétsoros hőcserélő áll rendelkezésre. komfortos beltéri klíma magas hatásfok, energiatakarékos alacsony zajszint automatikus beltéri hőmérséklet szabályzás korszerű megjelenés egyszerű kezelés gyorsan felszerelhető 5 év garancia mindenre Korszerű megjelenés Modern kinézetének köszönhetően a DoorFlow könnyen beilleszkedik minden beltérbe. beépíthető verzió, illetve a kazettás kivitelű DoorFlow pedig feltűnés nélkül integrálható az álmennyezetbe. készüléket alapesetben semleges színben szállítjuk; ha szükséges több készülék is sorolható egymás mellé ahol szép formája továbbra érvényesül.

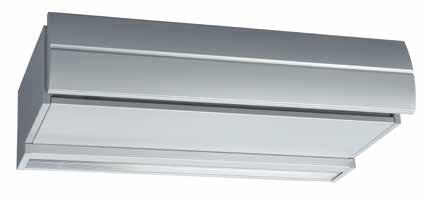

3 Magas hatásfokú légfüggöny Felhasználás DoorFlow ideálisan alkalmazható: üzletekben szupermarketekben középületekben Nyitva álló ajtóknál a külső és belső hőmérséklet különbsége miatt légcsere jön létre, úgyhogy a belső meleg elvész odakint, egyidejűleg pedig a hideg külső levegő beáramlik. Egy DoorFlow a nyitott ajtó fölött megakadályozza a hőveszteséget és szobahőmérsékletre melegíti a nyitott ajtón beáramló kinti hideget. z összes Biddle légfüggöny egy szabadalmaztatott egyenirányítóval működik. Ez gondoskodik arról, hogy a ventilátorokból érkező turbulens légsugár közel laminárissá alakul. Ezáltal a padlót sokkal kevesebb levegővel lehet elérni és az ajtónyílást jól megvédeni. komfort és hatásfok lényegesen magasabb, mint a szokásos légfüggönyöknél. Komfortos kezelés Biddle egyenirányító DoorFlow egy könnyen kezelhető nyomógombos kapcsolóval vezérelhető. gyárilag beépített levegő oldali szabályzón a ventilátor fordulatszáma kézzel beállítható: alacsony közepes magas. Ha a DoorFlowt szobahőmérséklet szabályzóval működtetjük, akkor a belső hőmérséklet automatikusan, vagy kézzel a nyomógombokon keresztül szabályozható (lásd 6. oldal) Egyszerűen és gyorsan felszerelhető Referenciák: Burger King Butlers Edeka Esprit Raiffeisenbank DoorFlowt menetesszárakkal kell felfüggeszteni és a hálózathoz csatlakoztatni. Így a készülék gyorsan és egyszerűen felszerelhető. nyomógombos kapcsolót plug and play csatlakozóval kötjük a készülékhez. Ezzel a plug and play megoldással több készülék is összeköthető egymással. DoorFlow magas komfortot nyújt a bejárat környezetében.

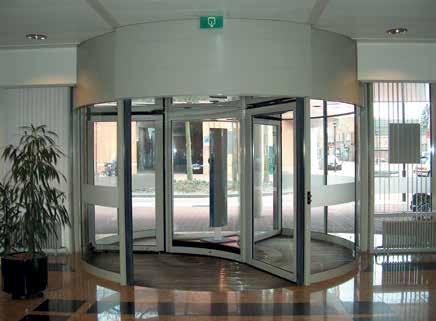

4 További felhasználási területek Légfüggöny és forgó ajtó: a tökéletes kombináció Tourniquet légfüggöny bejáratnál elhelyezett forgó ajtóval építészeti szempontból hatalmas lépést tettünk az üzlet, vagy középület kellemes belső klímájának elérése érdekében. zonban minden alkalommal, amikor egy ügyfél átjön a forgó ajtón, hideg levegő áramlik be mellette. z ügyfelek és a munkatársak is igen kellemetlennek érzik ezt a huzatot. Ezen kívül a hideg levegő felmelegítése energiát fogyaszt. Tourniquet légfüggöny megakadályozza a huzat kialakulását; a beltérben nagyon kellemes hőmérséklet alakul ki. Ezért Biddle kifejezetten a forgó ajtókhoz fejlesztett ki egy megoldást, a Tourniquet modellt (azaz forgó kereszt). modell különlegessége, hogy olyan íves kifúvó ráccsal szállítjuk, ami pontosan egy vonalba esik az ajtó ívével (sugár). Ezzel megvédjük a teljes ajtónyílást. kifúvórács csodásan illeszkedik az összképbe, a légfüggöny pedig láthatatlanul beépül az álmennyezetbe, vagy a forgóajtó burkolata mögé. z eredmény egy tökéletes és energiatakarékos levegő elválasztás. Felhasználóbarát (nincsen légszűrő) forgóajtókkal kombinált légfüggönyök nehezen elérhetők, mivel az álmennyezetbe építik be őket. szűrők cseréjét, vagy tisztítását ezért gyakran elhanyagolják. Tourniquet DoorFlow légfüggöny nagy előnye, hogy nincsen benne légszűrő. szűrő karbantartása, cseréje már a múlté. Méretre gyártás z íves kifúvórács pontosan az ajtó görbületének vonalában fut. Biddle Tourniquet légfüggönyei bármilyen típusú forgóajtóhoz illeszkednek. Mivel a sugár és a kialakítás minden projekt esetén másmilyen, a kifúvórácsokat egyedi méretre gyártjuk. Megfelelő tanácsadásért kérjük vegye fel velünk a kapcsolatot. 4

5 Levegő elválasztás magas külső hőmérsékletek esetén légfüggönyöket általában azért használjuk, hogy a kellemesen meleg belső klímát elválasszuk a kinti hidegtől. z ellenkező esetben, amikor a hűvös belső klímát a meleg (nyári) kintitől kell megvédeni, szintén nagyon hatékony a légfüggöny. DoorFlow szérián belül a környezeti modell (fűtés nélküli) a megfelelő megoldás ide. Ezen kívül a fűthető légfüggöny fűtését is ki lehet kapcsolni. Meleg napokon hűvös beltéri klíma egy fűtés nélküli légfüggöny használatával. Meleg nyári napokon a fűtés nélküli légfüggöny megfelelő levegő elválasztást végez. Ráadásul még alacsony sebességű, viszonylag hűvös levegőt is fúj, úgyhogy a klímaberendezésből jövő hűtés mellett egy további felfrissítő hatás érvényesül. Mivel a légfüggöny a kívánatos hőmérsékletre már lehűtött levegőt szívja be, a levegő keringtetése lényegesen javul és az egész beltér kellemesen hűvös marad. Levegő elválasztás hűtőkamránál Egy hűtőkamra ajtaja feletti légfüggöny szintén komoly előnyöket kínál. z ajtó nyitva maradhat anélkül, hogy a hűtőtérben megemelkedne a hőmérséklet. zon a tényen kívül, hogy ez előnyös a munkavégzés, a raktározás és a szállítás számára, még eladás ösztönző hatása is van például szupermarketekben. vevők könnyebben mennek be és ki egy hűtőtt térbe/ből. hőmérséklet tartásához fontos, hogy a hűtött tér légzáró legyen, vagyis ne legyenek további ajtajai. fűtés nélküli DoorFlow légfüggönnyel tökéletes a hűtőkamra levegő elválasztása. 5

6 Termosztátos szabályzás DoorFlow vizes kialakításait mindíg levegőoldali fordulatszám szabályzóval szállítjuk és bővíthetők vízoldali szobahőmérséklet szabályzóval. villamos fűtésű készülékeket szobahőmérséklet szabályzóval szállítjuk.. alapkivitel: levegőoldali szabályzás Ennél a szabályzónál a légfüggöny erejét nyomógombokkal szabályozzuk. Három ventilátor fokozat van: alacsony, közepes, magas.. opció: szobahőmérséklet szabályzás nyomókapcsolót a falon tetszőleges helyre lehet elhelyezni. vizes kialakításnál az alap légoldali szabályzás bővíthető egy vízoldali ( fokozatú) szabályzóval. vízoldali szabályzó használatával lehetővé válik a szobahőmérséklet kézi, vagy automatikus szabályzása a kezelő egységen keresztül. villamos készülékekhez szobahőmérséklet szabályzó tartozik. Kézzel fűtést kézzel 00 % illetve 50 % teljesítményre lehet beállítani, vagy teljesen ki lehet kapcsolni, úgyhogy a levegő elválasztás a hűtési szezonban is működik. (lásd 5. oldal) Háromjáratú szelep utomatikusan utomatikus állásban a készülék méri a szobahőmérsékletet és önműködően választja ki a megfelelő fűtési fokozatot, amivel a beltéri hőmérsékletet az előzetesen beállítottra melegíti fel, vagy azon megtartja. nyomógombos kapcsolókkal lehet a szükséges hőmérsékletet kiválasztani. Egy LED mutatja a 8 oc 5 oc közé beállított hőmérsékletet. Ha például a készüléket ocra állítjuk, akkor a légfüggöny automatikusan kiválasztja a megfelelő fűtési teljesítményt hogy elérje, vagy megtartsa a kívánatos hőmérsékletet. Több készülék kezelése Egy kapcsolópanellal akár 8 készülék is szabályozható. További szabályzási lehetőségek z elektronikus szabályzóhoz kapcsolóóra, ajtókapcsoló, vagy épületfelügyeleti rendszer is csatlakoztatható. legkisebb energiafelhasználás melletti legjobb klímaelválasztás elérése érdekében a legalacsonyabb fokozatot célszerű választani, melynél még nem jelenik meg huzat. 6

7 Különféle lehetőségek Típus meghatásrozás DF S00WF DF = DoorFlow Modell nagysága S = kicsi (00 50 ) M = közepes (50 00 ) L = nagy (00 50 ) Modell hossza () Hőcserélő W =vizes hőcserélő (kétsoros) W4 = vizes hőcserélő (négysoros) E = elektromos hőcserélő = hőcserélő nélkül (ambient) Beépítési mód F = szabadon függesztett R = beépített C = kazettás T = Tourniquet modell kódja a több lehetőség egyikéből tevődik össze. DoorFlow komfort légfüggöny három típusban (erősségben) szállítható:. (S) kicsi: beépítési magassághoz. M) közepes: beépítési magassághoz. (L) nagy: beépítési magassághoz Minden ajtószélességhez van megfelelő megoldás, mivel több készüléket egymás mellé lehet szerelni. Mindegyik modell négy hosszméretben érhető el: 00, 50, 00 és 50. Szállítunk szabadon függesztett, beépíthető, valamint kazettás kialakítású modelleket. Ezen felül a Tourniquet modell kiválóan alkalmas forgóajtókhoz. Fűthető modelljeink elektromos, vagy kétsoros, illetve négysoros vizes fűtőelemmel rendelkeznek. Egy fűtés nélküli (ambient) készülék is része a termékválasztékunknak. Kiválasztás légfüggöny legalább olyan széles legyen, mint az ajtó, hogy a hőveszteséget elkerüljük. z is fontos, hogy az ajtó és a légfüggöny közti távoság lehetőleg kicsi legyen. Továbbá a készüléknek elegendő fűtési teljesítménnyel kell rendelkeznie, hogy a behatoló hideg levegőt kellemes hőmérsékletűre tudja melegíteni. Modell Szerelési Kifúvás hossza magasság Hőcserélő Kialakítás DF S W vizes DF M E elektromos DF L fűtés nélküli (F) függesztett (R) beépített (C) kazettás (T) Tourniquett a padlótól a készülék aljáig mérve több légfüggöny egymás mellé szerelésével 50nél nagyobb ajtószélesség is lehetséges Szállítási terjedelem és tartozékok DoorFlow vizes kivitelét mindíg levegő oldali fordulatszám szabályozóval szállítjuk, az elektromos készülékeket ezzel szemben szobahőmérséklet szabályzóval. beépített modellek (R típus) kifúvócsővel rendelkeznek. kezeléshez és szereléshez a következő opcionális elemek állnak rendelkezésre: kazettás modell nyomógombos panel egy vagy több készülékhez különféle hosszúságú vezérlő kábel vízoldali fokozatú szobahőmérséklet szabályzás ajtókapcsoló Színek DoorFlow alapesetben két színben szállítható: fehér (RL906) és fehéralumínium (RL9006). További színek felárért elérhetők. 7

8 Műszaki adatok DF S lap adatok DF S00 DF S50 max. kifúvási hossz szerelési magasság beltéri hőmérséklet Általános kiválasztási feltételek levegő térfogatáram fűtési teljesítmény (vízfűtés) zajnyomásszint m távolságban ºC Fok. m³/h db() , ,6 45 Szerelési adatok W W4 E W W4 E Tömeg Modell F Modell R Modell C hálózati feszültség legnagyobb fűtési teljesítmény max. térfogatáram víz max. vízoldali nyomásveszteség háromjáratú szeleppel szelep nélkül max. motorteljesítmény motorok max. áramfelvétele ( fázis) max. felvett teljesítmény, fűtés max. áramfelvétel (fokozat, +vent) V l/h 760 4, ,0 6 0, 0, 0, 0, , 65 0,4 0, 0, 0, ,7 0, 0,96 5,0 8,0 85 6, , 0, , ,0 47 0,9 0,4 0,, , 44, 0,8 0,, ,5 0,,44 0,0 5, , ,,44 lap adatok DF S00 DF S50 max. kifúvási hossz szerelési magasság beltéri hőmérséklet Általános kiválasztási feltételek levegő térfogatáram fűtési teljesítmény (vízfűtés) zajnyomásszint m távolságban ºC Fok. m³/h db() , ,4 47 Szerelési adatok W W4 E W W4 E Tömeg Modell F Modell R Modell C hálózati feszültség legnagyobb fűtési teljesítmény max. térfogatáram víz max. vízoldali nyomásveszteség háromjáratú szeleppel szelep nélkül max. motorteljesítmény motorok max. áramfelvétele ( fázis) max. felvett teljesítmény, fűtés max. áramfelvétel (fokozat, +vent) V l/h 545 0, ,0 64,0 0,9 0,44, , 68,9,8 0,44,9 kétsoros fűtési hőcserélő (W) 850/60 o C és 90/70 o C vízhőmérsékletekhez alkalmas, a négysoros fűtési hőcserélő (W4) pedig az alacsonyabb vízhőmérsékletekhez 45/5 o C tól 70/50 o Cig z adatok W esetén 80/60 o C; a W4 esetén pedig 60/40 o C vízhőmérsékletre vonatkoznak (vízfűtés) , 0,44,9 5,0, , ,44,9 90, ,0 79,5,8 0,55, , 795 5,,5 0,55, , 0,55,4 5,0 4,4 5 8, ,55,4 8

9 Műszaki adatok DF S lap adatok DF M00 DF M50 max. kifúvási hossz szerelési magasság beltéri hőmérséklet Általános kiválasztási feltételek levegő térfogatáram fűtési teljesítmény (vízfűtés) zajnyomásszint m távolságban ºC Fok. m³/h db() , ,5 47 Szerelési adatok W W4 E W W4 E Tömeg Modell F Modell R Modell C hálózati feszültség legnagyobb fűtési teljesítmény max. térfogatáram víz max. vízoldali nyomásveszteség háromjáratú szeleppel szelep nélkül max. motorteljesítmény motorok max. áramfelvétele ( fázis) max. felvett teljesítmény, fűtés max. áramfelvétel (fokozat, +vent) V l/h 00 5, , 75 0, 0, 0,, ,5 80 0,5 0, 0,, ,5 0,,44 0,0 5, , ,, , ,6 46,0 0,5 0,44, ,8 470,5 0,9 0,44, , 0,44,9 5,0,66 0 0, ,44,9 lap adatok DF M00 DF M50 max. kifúvási hossz szerelési magasság beltéri hőmérséklet Általános kiválasztási feltételek levegő térfogatáram fűtési teljesítmény (vízfűtés) zajnyomásszint m távolságban ºC Fok. m³/h db() , , 50 Szerelési adatok W W4 E W W4 E Tömeg Modell F Modell R Modell C hálózati feszültség legnagyobb fűtési teljesítmény max. térfogatáram víz max. vízoldali nyomásveszteség háromjáratú szeleppel szelep nélkül max. motorteljesítmény motorok max. áramfelvétele ( fázis) max. felvett teljesítmény, fűtés max. áramfelvétel (fokozat, +vent) V l/h 040, ,8 648,,0 0,66, , 656,, 0,66,88 kétsoros fűtési hőcserélő (W) 850/60 oc és 90/70 oc vízhőmérsékletekhez alkalmas, a négysoros fűtési hőcserélő (W4) pedig az alacsonyabb vízhőmérsékletekhez 45/5 oc tól 70/50 ocig ,0 0,66,88 0,0, , ,66, , , 89 4,0,0 0,77, , ,0 4,0 0,77, ,8 0,77,6 5,0 9, , ,77,6 z adatok W esetén 80/60 oc; a W4 esetén pedig 60/40 oc vízhőmérsékletre vonatkoznak (vízfűtés) 9

10 Műszaki adatok DF S lap adatok DF L00 DF L50 max. kifúvási hossz szerelési magasság beltéri hőmérséklet Általános kiválasztási feltételek levegő térfogatáram fűtési teljesítmény (vízfűtés) zajnyomásszint m távolságban ºC Fok. m³/h db() , ,6 48 Szerelési adatok W W4 E W W4 E Tömeg Modell F Modell R Modell C hálózati feszültség legnagyobb fűtési teljesítmény max. térfogatáram víz max. vízoldali nyomásveszteség háromjáratú szeleppel szelep nélkül max. motorteljesítmény motorok max. áramfelvétele ( fázis) max. felvett teljesítmény, fűtés max. áramfelvétel (fokozat, +vent) V l/h 70 5, , 0,5 0, 0,58, ,6 0,6 0, 0,58, ,5 0,58,5 0,0 7, , ,58, , ,9 5, 0,6 0,77, , 55,9, 0,77, , 0,77,6 5,0 5,0 65, ,77,6 lap adatok DF L00 DF L50 max. kifúvási hossz szerelési magasság beltéri hőmérséklet Általános kiválasztási feltételek levegő térfogatáram fűtési teljesítmény (vízfűtés) zajnyomásszint m távolságban ºC Fok. m³/h db() , ,5 5 Szerelési adatok W W4 E W W4 E Tömeg Modell F Modell R Modell C hálózati feszültség legnagyobb fűtési teljesítmény max. térfogatáram víz max. vízoldali nyomásveszteség háromjáratú szeleppel szelep nélkül max. motorteljesítmény motorok max. áramfelvétele ( fázis) max. felvett teljesítmény, fűtés max. áramfelvétel (fokozat, +vent) V l/h 45, ,4 76,0,4,5 5, ,0 78 4,5,8,5 5,04 kétsoros fűtési hőcserélő (W) 850/60 oc és 90/70 oc vízhőmérsékletekhez alkalmas, a négysoros fűtési hőcserélő (W4) pedig az alacsonyabb vízhőmérsékletekhez 45/5 oc tól 70/50 ocig z adatok W esetén 80/60 oc; a W4 esetén pedig 60/40 oc vízhőmérsékletre vonatkoznak (vízfűtés) ,0,5 5,04 0,0 4, , ,5 5, , ,9 96 5,,6,4 5, , ,9 5,,4 5, ,8,4 5,88 5,0 4, 450, ,4 5,88 0

11 W W4 mw Q ρw Fűtőközeg (ºC) Szobahőmérséklet (ºC) /70,5,8,,9 80/60,,05 0,95 70/50,58,46,9, 60/40,0,08 0,9 50/40,06 0,94 0,87 0,79 45/5 0,87 0,75 0,68 0,60 = víz térfogatáram (l/h) = fűtési teljesítmény () = víz sűrűsége 90 ocn (=0,984 /l) Magyarázatok a műszaki adatokhoz Fűtési teljesítmény 8., 9. és 0. oldalakon található táblázatokban megadott legnagyobb fűtési teljesítmény kétsoros fűtési hőcserélő esetében 80/60 ocos vízhőmérsékletre vonatkozik, négysoros fűtési hőcserélő esetében pedig 60/40 ocre. Egyéb víz és szobahőmérsékletek esetében a legnagyobb hőmérséklet értékét az oldalt található táblázatból vett faktorral kell szorzással meghatározni. Vízmennyiség táblázatban levőtől eltérő víz és szobahőmérsékletek esetében a vízmennyiséget a következő képlettel lehet meghatározni. Ehhez először a fenti táblázat szerint újra kell számolni a teljesítményt. Cpw = víz fajhője (=4,8) [kj/ C] Tw = víz hőmérséklet különbsége ( o C) m w = Q ρ w C pw T w 600 [ l/h] pw = vízoldali nyomásveszteség táblázat szerint () pw = vízoldali nyomásveszteség () mw = víztérfogatáram a táblázat szerint (l/h) mw = víz térfogat áram a képlet szerint (l/h) Vízoldali nyomásveszteség táblázatokban megadottól eltérő vízhőmérsékleteknél a vízoldali nyomásveszteséget a következő képlettel lehet kiszámolni. Ehhez először meg kell határozni a vízmennyiséget. p w = p w m ( w ) m w [] Zajszint 8., 9. és 0 oldal zajszint adatai nyitott ajtajú és zajcsillapított födémű rezonáló térre vonatkoznak. Egyéb helyzetekre a következők szerint lehet a zaj adatokat meghatározni: csukott ajtóknál + db() illetve kemény födémnél + db() kell hozzáadni. Egyéb távolságoknál és több készülék egymás melletti elhelyezése esetében a következő értékeket kell a zajnyomás értékekhez hozzáadni. Korrekciós tényezők db() Teljes készülékszélesség Távolság,0 m,5 m,0 m,5 m,0 m,5 m,0 m +4,8 +6, +7, +7, ,,0 m +,8 +,4 +4,5 +5, +6 +6,4,0 m 0 +,7 +,9 +,8 +4,5 +5 4,0 m,5 0,8 +0,4 +,4 +, +,7 5,0 m 4,4,7,5 0,5 +0, +0,8

12 Szabadon függesztett modell (F) méretei villamos csatlakozás M8 belső menet 5 5 belső menetes csatlakozás előremenő 4, visszatérő Kifúvórács egyenirányítóval L Modell L DF S/M/L ,5 Megjegyzés: minden méret mmben z 000, 500 és 000 mm kialakítások 4 * M8 belső menettel, a 500 mm modellek pedig 6 * M8 belső menettel készülnek.

13 Kazettás modell méretei (C) villamos csatlakozás M8 belső menet,5,5 6 belső menetes csatlakozás előremenő 69 L 7 L C 96, , visszatérő 6 8,5 Záróprofilokat külön szállítjuk Modell L L C DF S/M/L Megjegyzés: minden méret mmben Álmennyezet kivágásának mérete (csatlakozó profilok használata mellett) az álmennyezetben: (L+8) * 70 m. z 000, 500 és 000 mm kialakítások 4 * M8 belső menettel, a 500 mm modellek pedig 6 * M8 belső menettel készülnek.

14 Beépíthető modell méretei (R) villamos csatlakozás 5 M8 belső menet 5 5 belső menetes csatlakozás előremenő 4, 90 5 Szabad beszívás a burkolat alatt 70 8 visszatérő Záróprofilokat külön szállítjuk 465 S ,5 Kifúvórács egyenirányítóval C L L Modell L C S DF S/M/L ,5 Megjegyzés: 4 minden méret mmben Álmennyezet kivágásának mérete (csatlakozó profilok használata mellett) : 9 * (C + 8 mm) Elektromos fűtésű készülékek biztonsági csatlakozóval készülnek. z 000, 500 és 000 mm kialakítások 4 * M8 belső menettel, a 500 mm modellek pedig 6 * M8 belső menettel készülnek

15 Tourniquet modell (T) méretei villamos csatlakozás előremenő belső menetes csatlakozás Szabad beszívás a burkolat alatt nyílásszög visszatérő sugár (R) Megjegyzés: minden méret mmben z ajtó ívéhez illeszkedő Tourniquet légfüggönyhöz két paraméterre van szükség, mégpedig a nyílásszögre és a sugárra (R) Elektromos fűtésű készülékek biztonsági csatlakozóval készülnek z 000, 500 és 000 mm kialakítások 4 * M8 belső menettel, a 500 mm modellek pedig 6 * M8 belső menettel készülnek. 5

16 Leírás Készülékház készülékház különösen korrózióvédett horganyzott lemezből készül és az alján revíziós nyílás található. z egyenirányító lamellái eloxált alumíniumból vannak. készüléket a következő színekben gyártjuk: fehér (RL906) vagy fehér alumínium (RL9006). Egyéb RL színek felár ellenében szállíthatók. Motor/ ventilátoregység típustól függően minden légfüggöny két vagy több dupla szívású, rezgésmentesen felfüggesztett centrifugál ventilátorral rendelkezik. ventilátorokat két oldalt függesztett, golyóscsapágyazású külső motorok hajtják meg. ventilátor háza (S és M) és a lapátkerék galvanizált acélból készül. z L modell ventilátorának háza műanyag. motorok hőkioldóval készülnek. hőkioldó megszakítja a motor áramkörét, amikor az túllépi a megengedett motorhőmérsékletet. Hőcserélő vizes hőcserélő (PWW) /8 rézcsőből és alumínium lamellákból áll. lamellák távolsága 4,5 mm úgyhogy a készülék karbantartásigénye alacsony. vízoldali csatlakozások G belső menetesek. próbanyomás 9 bar és az üzemi nyomás legfeljebb 8 bar 5 o Con. z elektromos hőcserélő U alakú acélcsőből áll. Változtatás joga fenntartva. ISO 900 ISO FIGYELEM! katalógus magyar nyelvű fordítása szellemi termék, mely a GYUR'M Kft kizárólagos tulajdonjogát képezi. További felhasználása csak a GYUR'M Kft hozzájárulásával lehetséges. Biddle bv Postbus ZG Kootstertille T E verkoop@biddle.nl I GYUR'M Kft 045 Törökbálint TT Ipartelep T posta@gyurma.hu DoorFlow.CEEde0406.PDF 40675
