Tartalom Amit a feliratozógépről tudni érdemes...21 Az első lépések...21 Beál ítások gomb...22 A feliratozógép részletes bemutatása...

Átírás

1

2 Tartalom Amit a feliratozógépről tudni érdemes...21 Regisztráció...21 Az első lépések...21 Áramforrások...21 Elemek használata...21 Hálózati tápegység használata...21 A szalagkazetta behelyezése...21 Beállítások gomb...22 A nyelv kiválasztása...22 Mértékegységek...22 Az első címke elkészítése...22 A feliratozógép részletes bemutatása...23 Főkapcsoló...23 LCD-kijelző...23 Nagybetűs mód...23 Shift gomb...23 Szóköz...23 Backspace (Vissza/Törlés)...23 Kilépés gomb...23 Kurzorbillentyűk...23 Címke formázása...24 A betűtípus módosítása...24 Betűstílusok hozzáadása...24 Keretek és háttérstílusok hozzáadása...24 Többsoros címkék használata...25 Több formázás együttes használata...25 Tabulátor használata...26 Szimbólumok és speciális karakterek használata...26 Szimbólum hozzáadása...26 Nemzetközi karakterek hozzáadása...27 Pénznemszimbólumok...27 Nyomtatási beállítások...27 Többpéldányos nyomtatás...27 Címkék sorszámozása...27 Rögzített címkehossz beállítása...27 Előzetes megtekintés

3 Szöveg igazítása...28 Szalagvágás módosítása...28 Nyomtatási kontraszt beállítása...28 A feliratozógép memóriájának használata...28 Címkeszöveg tárolása...28 Formázások tárolása...29 Tárolt címkék és formázások előhívása...29 A feliratozógép karbantartása...29 A feliratozógép tisztítása...29 D1 szalagkazetták...31 Hálózati tápegység...31 Hibaelhárítás...32 Vélemények a dokumentációval kapcsolatban...33 Környezetvédelmi információk

4 ábra: A LabelManager 350D elektronikus feliratozógép 11 1 Szalagkimenet 9 Shift gomb 17 Szimbólumok gomb 2 Vágó gomb 10 Keret/Igazítás gomb 18 Beállítások gomb 3 Nyomtatás gomb 11 Stílus/rögzített címkehossz gomb 19 Főkapcsoló 4 Kilépés gomb 12 Betűtípus 20 Memória gomb 5 Kurzorbillentyűk 13 Szóköz 21 Hálózati csatlakozó 6 Enter gomb 14 CAPS gomb 22 LCD-kijelző 7 Pénznem 15 Tab billentyű 8 Vissza/Törlés gomb 16 Extra gomb

5 Amit a feliratozógépről tudni érdemes A LabelManager 350D feliratozógép segítségével változatos, kiváló minőségű öntapadós címkéket készíthet. A címkéket többféle színben és méretben állíthatja elő. A feliratozógép 6, 9, 12 és 19 mm széles D1 szalagkazettával működik. A szalagkazetták széles anyagválasztékban kaphatók. Az LM350 feliratozógéphez megvásárolható szalagokkal és egyéb kiegészítőkkel kapcsolatos információkért látogasson el honlapunkra: Regisztráció A feliratozógép online regisztrációját ezen a webhelyen végezheti el: Az első lépések Kövesse az alábbi lépéseket az első címke elkészítéséhez. Áramforrások A feliratozógép az elektromos hálózatról és elemmel is tud működni. Az energiatakarékosság érdekében a feliratozógép automatikusan kikapcsol, ha két percig nem használják. Elemek használata A feliratozógép 6 db AA elemmel működik. Az elemek behelyezése 1. Nyissa fel az elemtartó ajtaját. Lásd: 2. ábra. 2. Helyezze be az elemeket, ügyelve a helyes polaritásra (+ és - jel). 3. Zárja vissza az elemtartó ajtaját. x Ha a feliratozógépet huzamosabb ideig nem használja, vegye ki az elemeket. Hálózati tápegység használata A hálózati tápegység csatlakoztatása automatikusan kiiktatja a készülékben található elemeket. A hálózati tápegység csatlakoztatása 1. Csatlakoztassa a tápegységet a feliratozógép bal felső oldalán lévő hálózati csatlakozóhoz. 2. Csatlakoztassa a tápegység másik végét a hálózati aljzathoz x A tápegység leválasztásakor a hálózati tápegységet először a feliratozógépből húzza ki, ellenkező esetben ugyanis a memóriabeállítások törlődnek. A szalagkazetta behelyezése A feliratozógéphez egy D1 szalagkazettát mellékelnek. A webhelyen olvashat információkat további szalagkazetták megvásárlásával kapcsolatban. A szalagkazetta behelyezése 1. Nyomja meg, majd engedje fel a szalagkazetta-tartó fedelét a kazettatartó kinyitásához. Lásd: 3. ábra. 3. ábra 2. ábra x Első használat alkalmával vegye ki a védőkartont, amely a nyomtatófej és a vezetőcsap között található. Lásd: 4. ábra. 21

6 2. Állítsa be a megfelelő szalagszélességet a kazettatartóban található kapcsolón. Lásd: 4. ábra. A kazetta csak akkor van a helyén, ha a kazettán található nyílás tökéletesen illeszkedik a kapcsolóhoz. Vegye ki a védőkartont 4. ábra 3. Ellenőrizze, hogy a szalagok (tinta- és háttérszín-szalag) kilógnak-e a kazetta-nyíláson és a vezetőcsapok között futnak-e. Szükség esetén megfeszítheti a szalagot, az orsó óramutató járásával megegyező irányba húzásával. 4. Helyezze be a kazettát úgy, hogy a szalag a nyomtatófej és a vezetőcsap között haladjon át. Lásd: 5. ábra. 5. Nyomja meg enyhén a kazettát, míg az a helyére nem kattan. Győződjön meg róla, hogy a tinta- és a háttérszínszalag a helyén van. KATT! CLICK! 5. ábra 6. Zárja be a szalagkazetta-tartó fedelét, majd nyomja meg a A gombot a készülék bekapcsolásához. Beállítások gomb Kiválaszthatja, hogy a feliratozógép milyen nyelvet és mértékegységet használjon. A nyelv kiválasztása Az üzenetek több nyelven jelenhetnek meg a kijelzőn. Az alapértelmezett nyelv az angol. A nyelv kiválasztása Settings 2. A nyílgombok segítségével válassza ki a Set Language (Nyelv beállítása) lehetőséget, majd nyomja meg az H gombot. 3. Válassza ki a kívánt nyelvet, majd nyomja meg az H gombot. Mértékegységek A választható mértékegységek a milliméter és a hüvelyk. Az alapértelmezett mértékegység a hüvelyk. Mértékegység beállítása Settings 2. A felfelé és lefelé mutató nyilak segítségével válassza ki a Set Units (Mértékegység beállítása) lehetőséget, majd nyomja meg az H gombot. 3. A felfelé és lefelé mutató nyilak segítségével váltson a hüvelyk és a milliméter között, majd nyomja meg az H gombot. Az első címke elkészítése Most már készen áll az első címkéje elkészítésére. Címke nyomtatása 1. Nyomja meg aa gombot. 2. Írjon be szöveget egy egyszerű címke létrehozásához. 3. Nyomja meg a Print gombot a címke nyomtatásához. Gratulálunk! Ön elkészítette első címkéjét. A következő fejezetekben a betűtípusok, stílusok használatáról, valamint a formázási lehetőségekről olvashat. 22

7 A feliratozógép részletes bemutatása Az alábbiakban a készülék tulajdonságainak részletes leírása következik. Ismerje meg a feliratozógépen található funkciógombok elhelyezkedését. Lásd: 1. ábra. Főkapcsoló A A gombbal lehet be- és kikapcsolni a készüléket. A feliratozógép automatikusan kikapcsol, ha két percig nem használják. Az utolsó elkészített címke tárolódik a memóriában, és bekapcsoláskor megjelenik a kijelzőn. Az utoljára választott stílusbeállításokra is ugyanez vonatkozik. LCD-kijelző A feliratozógép LCD-kijelzője 16 karaktert jelenít meg egy sorban. Azonban akár 99 karaktert/szóközt is be lehet írni. A kijelzőn kis ikonok jelzik a kiválasztott funkciókat. Lásd: 6. ábra. Keret/ Betűtípus Stílus Aláhúzás Görgetősáv Nagybetűs mód Több sor Rögzített címkehossz Igazítás Több formázás Példányszám Automatikus szalagvágás Nagybetűs mód A æ gombbal kapcsolhatja be és ki a nagybetűs írásmódot. Ha be van kapcsolva a nagybetűs mód, a CAPS ikon látható a kijelzőn, és valamennyi betű nagybetűként kerül a címkére. A CAPS mód kikapcsolásakor minden betű kisbetűként fog megjelenni. Shift gomb A F gomb és a betűbillentyűk együttes használatakor a kisbetűkből nagybetűk lesznek. Számgombokkal és funkciógombokkal együtt használva a F gomb az adott billentyűn található másik funkciót választja ki. Ha például a æ gombot nyomja meg, a kurzortól balra lévő karakter törlődik; amikor viszont a F+æ gombot egyszerre nyomja meg, a teljes címkeszöveg és a formázás is törlődik, és a kijelző készen áll egy új címke megjelenítésére. Szóköz A szóköz billentyűvel egy üres helyet illeszthet be a szövegbe. Backspace (Vissza/Törlés) A æ gomb törli a kurzortól balra eső karaktert. A F+ æ pedig törli az egész címke tartalmát és formázási beállításait. Kilépés gomb A gomb segítségével lehet kilépni a menükből, valamint megszakítani egy műveletet. Kurzorbillentyűk A címke tartalmát a bal és jobb nyíl segítségével tekintheti meg, illetve módosíthatja. A fel és le nyíllal lépegethet a menüpontok között. Az H gombbal aktiválhatja a kiválasztott lehetőséget. 6. ábra 23

8 Címke formázása A címke kinézetét különböző formázási lehetőségekkel teheti változatosabbá. x A feliratozógép menti az utolsó beállításokat, így az alább ismertetett pontok előhívásakor mindig az utoljára elvégzett módosítás jelenik meg a kijelzőn. A betűtípus módosítása A szöveget hat különböző betűtípussal jelenítheti meg: Arial Narrow Arial Normal Arial Wide Times New Roman BIG Amikor kiválaszt egy betűstílust, akkor az valamennyi, az adott oldalon található karakterre jellemző lesz. A betűtípus beállítása 1. Nyomja meg az gombot. 2. A nyílgombok segítségével válassza ki a kívánt betűtípust, majd nyomja meg az H gombot. Betűstílusok hozzáadása A címkeszöveghez 13 különféle betűstílus közül választhat. Lásd: 7. ábra. Egyszerre csak egy stílus beállítása lehetséges. A stílusbeállítások alfanumerikus karakterekre és szimbólumokra is alkalmazhatók. A szimbólumok nyomtatásával kapcsolatban a Szimbólumok és speciális karakterek használata című fejezet szolgál további felvilágosítással. Normál Függőleges Dőlt Félkövér Körvonal Árnyék Térhatású Dőlt + félkövér Dőlt + körvonal Dőlt + árnyék Dőlt + térhatású Áthúzott Tükrözött 7. ábra Betűstílus beállítása 1. Nyomja meg az gombot. 2. A nyílgombok segítségével válassza ki a kívánt stílust, majd nyomja meg az H gombot. Keretek és háttérstílusok hozzáadása A szöveget az eddig említetteken kívül kerettel, aláhúzással vagy háttérstílussal is kiemelheti. A címke tartalmát aláhúzhatja vagy keretbe, illetve háttérbe foglalhatja, de a két funkció együtt nem alkalmazható. A rendelkezésre álló stílusok a 8. ábrán láthatók. 24

9 8. ábra Aláhúzás Téglalap Csúcsos keret Lekerekített keret Krokodil Tekercs Térhatású keret Pöttyök Faminta Téglaminta Sakktábla Parketta Rombuszok Háló Keretstílus beállítása 1. Nyomja meg az gombot. 2. A nyílgombok segítségével válassza ki a kívánt keretstílust, majd nyomja meg az H gombot. Kétsoros címkéknél mindkét sor aláhúzott lesz,keretezés esetén pedig az egyes sorok külön keretbe kerülnek. Többsoros címkék használata A címkére nyomtatható sorok száma a szalag szélességétől függ: 19 mm széles címkére legfeljebb 3 sor; 9 és 12 mm széles címkére legfeljebb 2 sor; 6 mm széles címkére csak 1 sor nyomtatható. Többsoros címke készítése 1. Írja be a szöveg első sorát, majd nyomja meg a D gombot. Az első sor végén az új sor karakter ë jelenik meg a kijelzőn (nyomtatásban nem jelenik meg). 2. Írja be a második sor szövegét. A kijelzőn kis ikon jelzi, hogy éppen melyik sorban tartózkodik. Az alábbi mintán az látható, hogy a címke aktuális sora a második sor. 3. A sorok között a nyílgombokkal lépkedhet. Több formázás együttes használata A címkék szövegéhez akár több különböző betűtípust és formázási stílust is használhat, a címke több blokkra vagy oldalra történő felosztásával. Az oldalakat oldaltörés választja el egymástól. Az oldalon lévő sorok száma a szalag szélességétől függ. Egy címkébe két oldaltörés illeszthető be. x Az igazítás, aláhúzás, keretek és háttérminták nem keverhetők egy címkén belül. Ezek a stílusok az egész címkére jellemzők. Oldaltörés beillesztése 1. Írja be és formázza meg a címke első oldalát. 2. Nyomja meg a gombot. 3. A nyílgombok segítségével válassza ki az Insert Format Break (Formázási törés beszúrása) lehetőséget, majd nyomja meg az H gombot. 4. Folytassa a szöveg beírását, illetve formázását a következő oldalon. 25

10 Tabulátor használata A tabulátorok többsoros címkék esetében a sorok igazítására szolgálnak. A tabulátorok balra igazítják a szöveget, méretük alapbeállítása 50 mm. Tabulátor méretének módosítása Settings 2. A nyílgombok segítségével válassza ki a Set Tab Length (Tabulátorhossz beállítása) lehetőséget, majd nyomja meg az H gombot. 3. A felfelé és lefelé mutató nyilak segítségével növelje, illetve csökkentse a tabulátor méretét, majd nyomja meg az H gombot. Tabulátor beillesztése 1. Írja be a kívánt szöveget 2. Nyomja meg a æ gombot, és folytassa a szöveg beírását Szimbólumok és speciális karakterek használata A címkékhez szimbólumokat és egyéb speciális karaktereket is hozzáadhat. Szimbólum hozzáadása A feliratozógép támogatja a 9. ábrán látható kiterjesztett szimbólumkészletet. Szimbólum hozzáadása A táblázatban látható szimbólumok első sora megjelenik a kijelzőn. 2. A nyílgombokkal lépkedjen a kívánt szimbólumra. A bal és jobb nyíllal vízszintesen lehet görgetni a szimbólumok között. A fel és le nyíllal függőlegesen lehet görgetni a szimbólumok között. A szimbólumok egy sorának gyors megtekintéséhez nyomja meg a kívánt sorhoz tartozó betűbillentyűt. 3. Válassza ki a kívánt szimbólumot, majd a címkeszöveghez való hozzáadásához nyomja meg az H gombot. 9. ábra 26

11 Nemzetközi karakterek hozzáadása A feliratozógép támogatja ékezetes karakterek nyomtatását, ezt a RACE technológia teszi lehetővé. A mobiltelefonok használatához hasonlóan, egy billentyű rövid időn belül történő többszörös lenyomásával előhívhatja az adott betűhöz tartozó nemzetközi karaktereket. Például az a betű lenyomásával az a à á â ã ä å betűk jelennek meg. A betűk megjelenésének sorrendje a választott nyelvtől függ. Pénznemszimbólumok A pénznem gomb használata szintén a RACE technológián alapul, és az alábbi pénznemszimbólumok között váltogat: $ A pénznemszimbólumok megjelenési sorrendje a billentyűzet verziójától és a választott nyelvtől függ. Nyomtatási beállítások Ugyanazon címkéből több példányt is nyomtathat, lehetőség van sorszámozott címkék nyomtatására, rögzített címkehossz beállítására, a címkeszöveg és formázás előzetes megtekintésére, valamint a nyomtatási kontraszt beállítására. Többpéldányos nyomtatás Egy címkét akár 16 példányban is ki lehet nyomtatni. Amennyiben az automatikus szalagvágás funkció ki van kapcsolva, a címkék közé szaggatott vonalat nyomtat a készülék. Többpéldányos címkenyomtatás beállítása 1. Nyomja meg az gombot, majd a nyílgombok segítségével állítsa be a példányszámot (# Copies). 2. Nyomja meg a felfelé mutató nyilat a példányszám növeléséhez. 3. A lefelé mutató nyíllal 16-ról indulva csökkentheti a példányszámot. 4. Nyomja meg a H gombot. 5. Nyomja meg a Print gombot a nyomtatás megkezdéséhez. x Az összetettebb formázásokat tartalmazó címkék nyomtatása között kisebb szünet figyelhető meg. A nyomtatás befejeztével a példányszám az alapértelmezett 1-re ugrik vissza. Címkék sorszámozása Lehetőség van egy sorozatnyi címke nyomtatására, ekkor az előző számot mindig eggyel megnöveli a készülék. A sorszámozott címkék száma a választott példányszámtól függ. Csak a legutóbbi betűt, szóközt vagy írásjelet követő számsorozatot növeli a készülék. Ha például a címke tartalma abc123, a sorszámok a következőképpen alakulnak: abc123, abc124, abc125; ha a címke tartalma , akkor a sorszámok: , , stb. Sorszámozott címkék készítése 1. Írja be a kívánt szöveget. 2. Állítsa be a kívánt példányszámot, a Többpéldányos nyomtatás részben leírtak alapján. 2. A nyílgombok segítségével válassza ki az Incremental Print (Sorszámozott nyomtatás) lehetőséget, majd nyomja meg az H gombot. 3. Nyomja meg a Print gombot. Rögzített címkehossz beállítása A címke hossza normális esetben a beírt szöveg hosszától függ. Különleges esetekben azonban szükség lehet egyéni címkehossz beállítására, függetlenül a szöveg hosszától. A rögzített címkehossz 2 mm-es léptékkel növelhető 40 mmtől 400 mm-ig. A rögzített címkehossz-beállítás mindaddig érvényben marad, míg újra meg nem változtatja azt. Címkehossz beállítása 1. Nyomja meg a F + gombot. 2. A nyílgombok segítségével válassza ki az ON (BE) lehetőséget, majd nyomja meg az H gombot. 3. A felfelé mutató nyíllal növelheti a címkehosszt. 4. A lefelé mutató nyíllal csökkentheti a címkehosszt. 5. Nyomja meg az H a címkehossz rögzítéséhez. 6. A nyomtatás befejezésével nyomja meg a 6 gombot a rögzített címkehossz-beállítás törléséhez, ellenkező 27

12 esetben minden további címke nyomtatásakor a beállított hosszt fogja használni a készülék. Előzetes megtekintés Nyomtatás előtt megtekintheti a címke szövegét és formázását. A többsoros címkék tartalma egy sorban jelenik meg. Címke előzetes megtekintése 2. A lefelé mutató nyíl segítségével válassza a Print Preview (Előzetes megtekintés) lehetőséget, majd nyomja meg az H gombot. 3. A nyílgombok segítségével válassza a Text (Szöveg) vagy a Format (Formázás) lehetőséget. A Text lehetőség választásakor a címke szövege végiggördül a kijelzőn. A Format lehetőség választásakor a kijelölt formázás jelenik meg rövid időre. Szöveg igazítása Rögzített hosszúságú címke nyomtatásakor a címke szövegét különbözőképpen balra, középre, jobbra rendezheti. Többsoros címkék esetén a szöveg minden sorát balra, középre, illetve jobbra rendezi a készülék. A szöveg igazítása 1. Nyomja meg a F + gombot. 2. A nyílgombok segítségével válassza ki a kívánt igazítást, majd nyomja meg az H gombot. 3. Nyomja meg a 6 gombot az igazítási beállítás törléséhez. Szalagvágás módosítása A szalag vágására két lehetőség van: vagy automatikusan történik minden egyes címke nyomtatása után, vagy manuálisan, a szalagvágó gomb lenyomásával. Az alapbeállítás az automatikus vágófunkció. Többpéldányos nyomtatás vagy sorszámozás során, amennyiben a manuális vágófunkciót választotta ki, a címkén szaggatott vonal jelzi a címkék végét, azaz a vágás helyét. Szalagvágó beállítás módosítása Settings 2. A nyílgombok segítségével válassza ki a Set Auto Cut (Automatikus vágás beállítása) lehetőséget, majd nyomja meg az H gombot. 1. A nyílgombok segítségével válassza ki az Auto Cut On vagy Off (Automatikus vágás be/ki) lehetőséget, majd nyomja meg az H gombot. Ez a beállítás mindaddig érvényben marad, míg meg nem változtatja azt. Nyomtatási kontraszt beállítása A címke nyomtatási minőségét a kontraszt állításával változtathatja. Kontraszt beállítása Settings 2. A nyílgombok segítségével válassza ki a Set Contrast (Kontraszt beállítása) lehetőséget, majd nyomja meg az H gombot. 3. A nyílgombok segítségével válasszon az öt kontrasztbeállítás közül, majd nyomja meg az H gombot. A feliratozógép memóriájának használata A feliratozógép hatékonyan tudja tárolni memóriájában a szöveget és a formázási beállításokat: Automatikusan tárolja az utolsó kilenc kinyomtatott címkét. Lehetővé teszi, hogy a kilenc leggyakrabban használt címkeszöveget tárolja. Lehetővé teszi, hogy tárolja a kilenc leggyakoribb címkeformázást. Címkeszöveg tárolása A feliratozógép automatikusan megtartja memóriájában a kilenc utolsó kinyomtatott címke szövegét. Ezen kívül kilenc gyakran használt címke mentésére is lehetőség van. 28

13 Az aktuális címke szövegének tárolása Memory 2. A nyílgombok segítségével válassza ki a SAVE (Mentés), majd a LABEL (Címke) lehetőséget. A kijelzőn kilenc mező jelenik meg, amelyek a memóriahelyeket jelölik. A teli mezők jelzik azt, ha az adott memóriahelyen már van tárolt szöveg. Az új szöveget bármelyik memóriahelyen tárolhatja; ha teli helyet választ, akkor az előzőleg azon a helyen tárolt szöveget felülírja. 3. A nyílgombok segítségével válasszon memóriahelyet, majd nyomja meg az H gombot. A címke szövegét tárolja a készülék, és visszatér a címkéhez. Formázások tárolása Szövegen kívül kilenc gyakran használt formázási beállítás is tárolható a feliratozógép memóriájában. Ez a funkció csak a formázási beállításokat menti, a beírt szöveget nem. Az aktuális címke formázási beállításainak tárolása Memory 2. A nyílgombok segítségével válassza ki a SAVE (Mentés), majd a 2 (Formázás) lehetőséget. 3. A kijelzőn kilenc mező jelenik meg, amelyek a memóriahelyeket jelölik. Azokban a mezőkben, amelyekben már van beállítás tárolva, egy név jelenik meg. Az új formázást bármelyik mezőben tárolhatja; ha teli mezőt választ, akkor felülírja az előzőleg azon a helyen tárolt címkeformázást. 4. A nyílgombok segítségével válasszon mezőt, majd nyomja meg az H gombot. A NAME? (Név) szó jelenik meg a mezőben. 5. Nevezze el a formázást, majd nyomja meg az H gombot. A címke formázási beállításait menti a készülék, és visszatér a címkéhez. Tárolt címkék és formázások előhívása A memóriában tárolt címkéket és formázásokat bármikor előhívhatja. Címkék és formázások előhívása Memory 2. A nyílgombok segítségével válassza ki a Recall (Előhívás), majd a LABEL (Címke), FORMAT (Formázás) vagy a LAST PRINTED (Utoljára nyomtatott) lehetőséget. 3. A címke, illetve formázás tárolásakor látotthoz hasonlatos memóriahelyek jelennek meg. 4. A nyílgombok segítségével válasszon egy címkét vagy formázást, majd nyomja meg az H gombot. A feliratozógép karbantartása A feliratozógép használatát sokáig élvezheti, mindemellett igen kevés törődést igényel. A feliratozógép tisztítása A problémamentes működés érdekében rendszeresen tisztítsa a feliratozógépet. Tisztítsa meg a vágókést minden kazettacsere után. A vágókés tisztítása 1. Kapcsolja ki a feliratozógépet. 2. Nyomja meg egyszerre a A és a gombokat. A kijelzőn a CUT TEST (Vágóteszt) üzenet jelenik meg. 3. Nyomja meg és tartsa nyomva a F + gombokat. 4. Amikor a vágókés mindkét oldala elérhetővé válik, engedje fel a gombokat. 5. Egy alkoholos pamutdarabbal tisztítsa meg a vágókés mindkét oldalát. è A vágókés rendkívül éles. Legyen óvatos a tisztításkor. 6. A vágókés tisztítása után nyomja meg a gombot, és a vágókés visszakerül a helyére. x Ugyanezt a módszert alkalmazhatja, ha a vágókés beszorul az elülső pozícióban, és nem mozdul onnan. 29

14 A nyomtatófej tisztítása 1. Távolítsa el a szalagkazettát. 2. Vegye ki a tisztítószerszámot a címketartó fedele mögül. 3. Óvatosan törölje át a szerszám bélelt oldalával a nyomtatófejet. Lásd: 11. ábra. 11. ábra 30

15 D1 szalagkazetták Szélesség: Hossz: Fekete/Víztiszta 6 mm 7 m S mm 7 m S Kék/Víztiszta Piros/Víztiszta Fekete/Fehér Kék/Fehér Piros/Fehér Fekete/Kék Fekete/Piros Fekete/Sárga Fekete/Zöld S S S S S S S S S Fehér/Víztiszta Fehér/Fekete 12 mm 7 m S S S S S S S S S S S S mm 7 m S S S S S S S S S S Szélesség: Hossz: 6 mm 3,5 m 9 mm 3,5 m Rugalmas címkék íves felületekhez Szélesség: Hossz: 6 mm 5,5 m 9 mm 5,5 m Tartós címkék 12 mm 3,5 m S mm 5,5 m S mm 3,5 m S mm 5,5 m S Hálózati tápegység Brit tápegység S / Európai tápegység S /

16 Hibaelhárítás Amennyiben a nyomtató használata során probléma lépne fel, tekintse át a következő táblázatot, a hiba elhárításához. Probléma / Hibaüzenet Nem működik a kijelző Rossz nyomtatási minőség Gyenge vágási teljesítmény Nyomtatás... Too many lines (Túl sok sor) Meghaladta a sorok megengedett maximális számát. Too many characters (Túl sok karakter) A maximális számot meghaladó mennyiségű karakter van a puffertárolóban. Insert Tape Cassette (Helyezzen be szalagkazettát) Üres vagy hiányzó kazetta Battery low (Az elem lemerülőben) Az elemek csaknem lemerültek Tape Jam (Szalagelakadás) A szalag elakadása miatt a motor leállt. Az oldal nem üres Először törölje az oldal tartalmát. A szalagok mérete nem megfelelő Beállít A rögzített címkehossz van beállítva, de a nyomtatáshoz szükséges címkehossz nagyobb, mint a megadott hossz. Megoldás Ellenőrizze, hogy a készülék be van-e kapcsolva Cserélje ki a lemerült elemeket. Cserélje ki a lemerült elemeket. Győződjön meg arról, hogy a szalag jól van-e behelyezve. Tisztítsa meg a nyomtatófejet. Cserélje ki a szalagkazettát. Tisztítsa meg a vágókést. Lásd A feliratozógép karbantartása c. részt. Nincs teendő. Az üzenet eltűnik a nyomtatás végeztével. Törölje ki a pufferben tárolt teljes szöveget vagy egy részét Törölje a puffertárolóban levő szöveg egy részét vagy az egészet. Helyezzen be egy új szalagkazettát. Cserélje ki az elemeket vagy csatlakoztassa a váltóáramú hálózati adaptert. Távolítsa el az elakadt szalagot és cserélje ki a szalagkazettát. Cserélje ki a kazettát vagy nyomja le a Cancel gombot a Keret/Háttér menüpontból történő kilépéshez. Az üzenet után egy fix hossz érték jelenik meg, amely a minimális címkehosszt mutatja, amely a szöveg elhelyezéséhez szükséges. Az alábbi megoldások léteznek: Állítsa be megfelelően a címkehosszt, vagy Válasszon keskenyebb betűtípust. Ha további segítségre van szüksége, lépjen kapcsolatba a adott országához tartozó ügyfélszolgálatával. Az elérhetőségeket a Jótállási jegy tartalmazza. 32

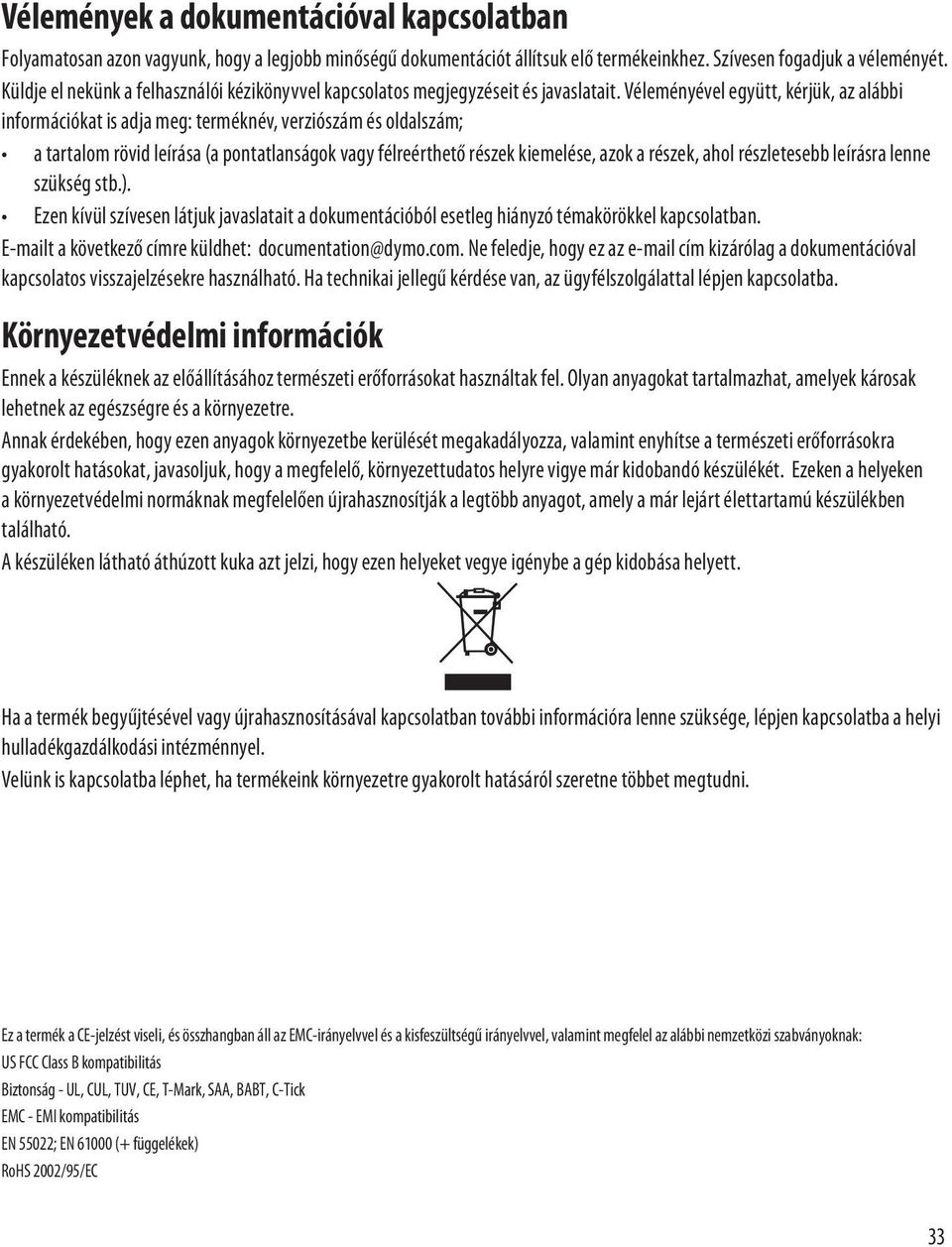

17 Vélemények a dokumentációval kapcsolatban Folyamatosan azon vagyunk, hogy a legjobb minőségű dokumentációt állítsuk elő termékeinkhez. Szívesen fogadjuk a véleményét. Küldje el nekünk a felhasználói kézikönyvvel kapcsolatos megjegyzéseit és javaslatait. Véleményével együtt, kérjük, az alábbi információkat is adja meg: terméknév, verziószám és oldalszám; a tartalom rövid leírása (a pontatlanságok vagy félreérthető részek kiemelése, azok a részek, ahol részletesebb leírásra lenne szükség stb.). Ezen kívül szívesen látjuk javaslatait a dokumentációból esetleg hiányzó témakörökkel kapcsolatban. t a következő címre küldhet: documentation@dymo.com. Ne feledje, hogy ez az cím kizárólag a dokumentációval kapcsolatos visszajelzésekre használható. Ha technikai jellegű kérdése van, az ügyfélszolgálattal lépjen kapcsolatba. Környezetvédelmi információk Ennek a készüléknek az előállításához természeti erőforrásokat használtak fel. Olyan anyagokat tartalmazhat, amelyek károsak lehetnek az egészségre és a környezetre. Annak érdekében, hogy ezen anyagok környezetbe kerülését megakadályozza, valamint enyhítse a természeti erőforrásokra gyakorolt hatásokat, javasoljuk, hogy a megfelelő, környezettudatos helyre vigye már kidobandó készülékét. Ezeken a helyeken a környezetvédelmi normáknak megfelelően újrahasznosítják a legtöbb anyagot, amely a már lejárt élettartamú készülékben található. A készüléken látható áthúzott kuka azt jelzi, hogy ezen helyeket vegye igénybe a gép kidobása helyett. Ha a termék begyűjtésével vagy újrahasznosításával kapcsolatban további információra lenne szüksége, lépjen kapcsolatba a helyi hulladékgazdálkodási intézménnyel. Velünk is kapcsolatba léphet, ha termékeink környezetre gyakorolt hatásáról szeretne többet megtudni. Ez a termék a CE-jelzést viseli, és összhangban áll az EMC-irányelvvel és a kisfeszültségű irányelvvel, valamint megfelel az alábbi nemzetközi szabványoknak: US FCC Class B kompatibilitás Biztonság - UL, CUL, TUV, CE, T-Mark, SAA, BABT, C-Tick EMC - EMI kompatibilitás EN 55022; EN (+ függelékek) RoHS 2002/95/EC 33
