1 Traktorok AXION

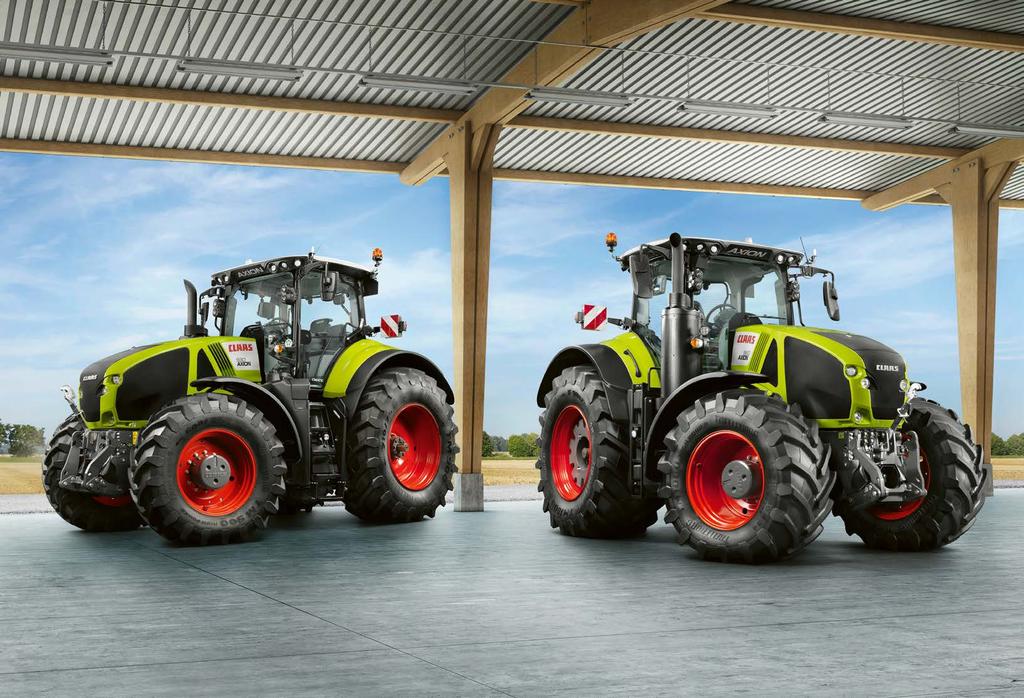

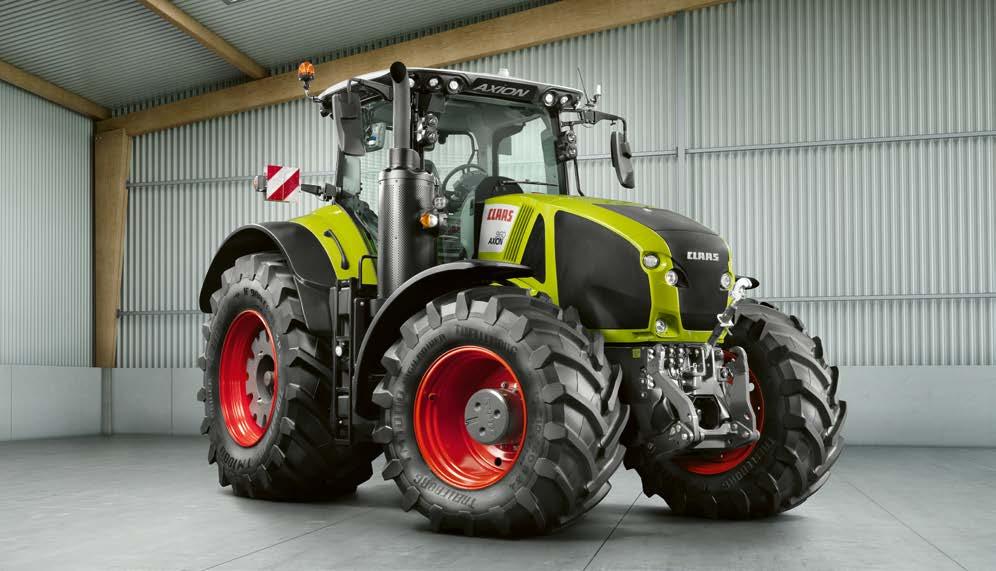

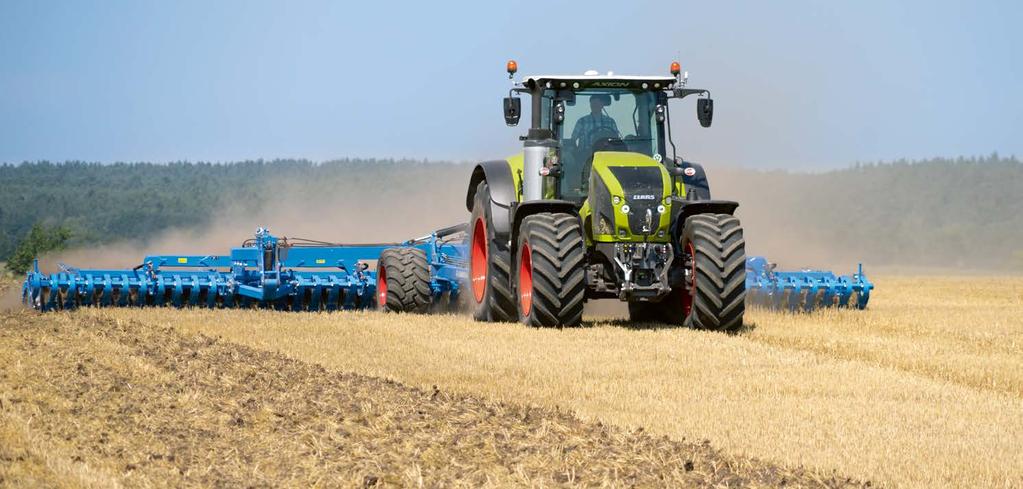

2 Készen áll: új AXION 900 AXION 900 Készen áll a legnagyob munkára is: már a színes kijelzős CIS+ felszereltséggel is egyszerűen többet kínál az új AXION 900, az érintőkijelzős CEBIS felszereltséggel pedig egyszerűen minden az Önél lehet. Legkésőbb akkor, amikor az akár 445 lóerő és a fokozatmentes CMATIC váltó teljesítményét megtapasztalja, Ön is biztosan készen fog állni az új AXION 900-ra. axion900.claas.com 2 3

3 Igazi kihívások Tartalom Ha kivételes vontatási képesség találkozik a legnagyobb kényelemmel, ott egy olyan teljesítménypotenciál kel életre, melynek párja nincsen ebben az esetben Ön egy AXION 900-ban ül. CLAAS POWER SYSTEMS (CPS) 6 Motor 8 Kipufogógáz-utókezelés 10 CMATIC 12 Felépítés 18 Biztonság 22 TLT 24 Hidraulika 26 Hátsó függesztés 28 Frontfüggesztés 30 Vezetőfülke 32 Felszereltség 34 CEBIS felszereltség 36 CIS+ felszereltség 42 CSM táblavégi forduló menedzsment 46 Kényelem 48 ISOBUS 52 Kormányzási rendszerek 54 Megbízásmenedzsment, TELEMATICS 56 Karbantartás 58 CLAAS szerviz és alkatrészek 60 Érvek 62 Műszaki adatok 63 Tudjon meg többet a CLAAS traktorok fejlesztéséről, gyártásáról: tractors-making-of.claas.com 4 5

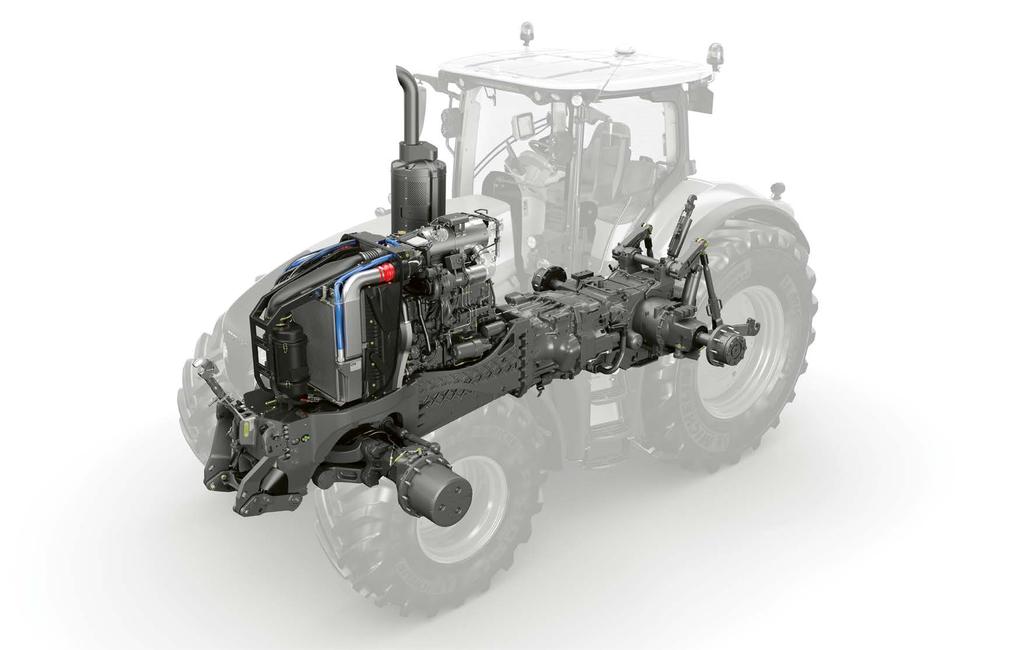

4 CPS CLAAS POWER SYSTEMS CPS CLAAS POWER SYSTEMS Optimális hajtás a legjobb teljesítményért A CLAAS gépei fejlesztésekor folyamatosan törekszik a jobb hatásfok, a nagyobb megbízhatóság és az optimális gazdaságosság elérésére. A CLAAS POWER SYSTEMS (CPS) elnevezés alatt a CLAAS egy hajtásrendszer legjobb komponenseit foglalta össze, s ezzel új mércét állított fel. A lehető legnagyobb teljesítmény, amikor arra szükség van. Munkafolyamatokhoz optimalizált üzemanyagtakarékos technológia, amely hamar kifizetődik. 6 7

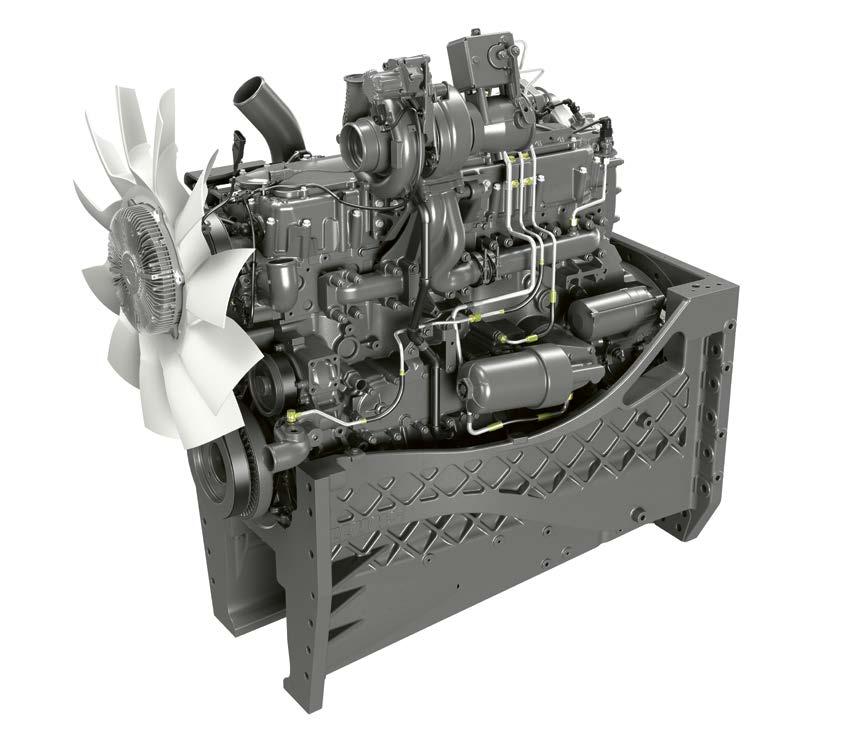

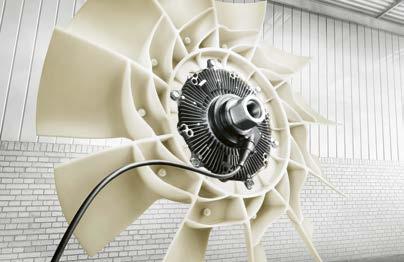

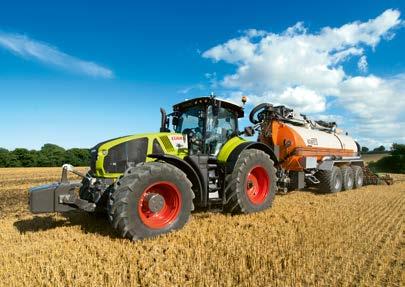

5 ÚJDONSÁG Még nagyobb teljesítmény és nyomaték alacsonyabb fordulat és fogyasztás Motor Teljesítmény Az AXION 900 szállítási és szántóföldi munkákra egyaránt alkalmas. Bárhova is megy, a motorteljesítmény maximálisan rendelkezésre áll boost nélkül. Még az alacsony sebességen végzett nehéz talajmunka sem jelent problémát. A CMATIC motor-váltó-menedzsmentnek köszönhetően az AXION alacsony fordulaton működik. Nagyobb teljesítmény, alacsonyabb fordulatszám és automatikus motorfordulatállítás, együttesen csökkentik az üzemelési költségeket. Az egyben nyíló motorháztető alatt egy 6 hengeres FPT- Cursor 9 8,7 literes motor dolgozik. A motor megfelel a Stage IV (Tier4) kipufogógáz-normának és a legmodernebb Common Rail üzemanyagellátó-rendszerrel, 4-szelepes technológiával, töltőlevegő-hűtéssel és változó geometriás turbófeltöltővel készül. AXION 930 Nm LE Változó geometriás turbófeltöltő A VGT turbótöltő minden motorfordulaton gondoskodik a megfelelő töltőnyomásról. A terhelés- és fordulatszám-függő szabályozásnak köszönhetően alapjáraton is biztosítja a maximális forgatónyomaték 70%-át. Az optimális égés következtében alacsony az üzemanyag-felhasználás, mégis a legjobb a teljesítmény. ÚJ: Alacsony fordulatszám /perc ECE R 120 szabvány szerint AXION Forgatónyomaték (Nm) Max. teljesítmény (LE) ECE R Nagyobb teljesítmény alacsony fogyasztás mellett a CLAAS fejlesztőmérnökei ezzel a céllal fejlesztették tovább a CMATIC traktorok alacsonyfordulat-koncepcióját. Még nagyobb kényelem és hosszabb munkaidő egyetlen tankolással. További, mellette szóló előnyök: Állandó teljesítménytartomány ford./perc között Nyomatékrugalmasság ford./perc között A max. teljesítmény 95 százaléka 1000 ECO TLT esetében rendelkezésre áll Csökkentett motorfordulat 40 vagy 50 km/óra sebességen végzett szállítómunkáknál (1400 vagy 1600 ford./perc) Két üresjárati fordulat (650 és 880 ford./perc) az üzemanyag-felhasználás automatikus csökkentésével álló helyzetben óránként akár 2 literre Visctronic a gazdaságos ventilátorvezérlés A Visctronic elektronikus hűtővezérlés a ventilátor fordulatszámát precízen igazítja a terheléshez és a motor hőmérsékletéhez, így a motor folyamatosan optimális hőmérsékleten működik. A csökkentett ventilátor-fordulatszám miatt csökken a zajszint, értékes üzemanyagot takarít meg, nem vesz el a teljesítményből, így az vonóerőként érvényesül. 8 9

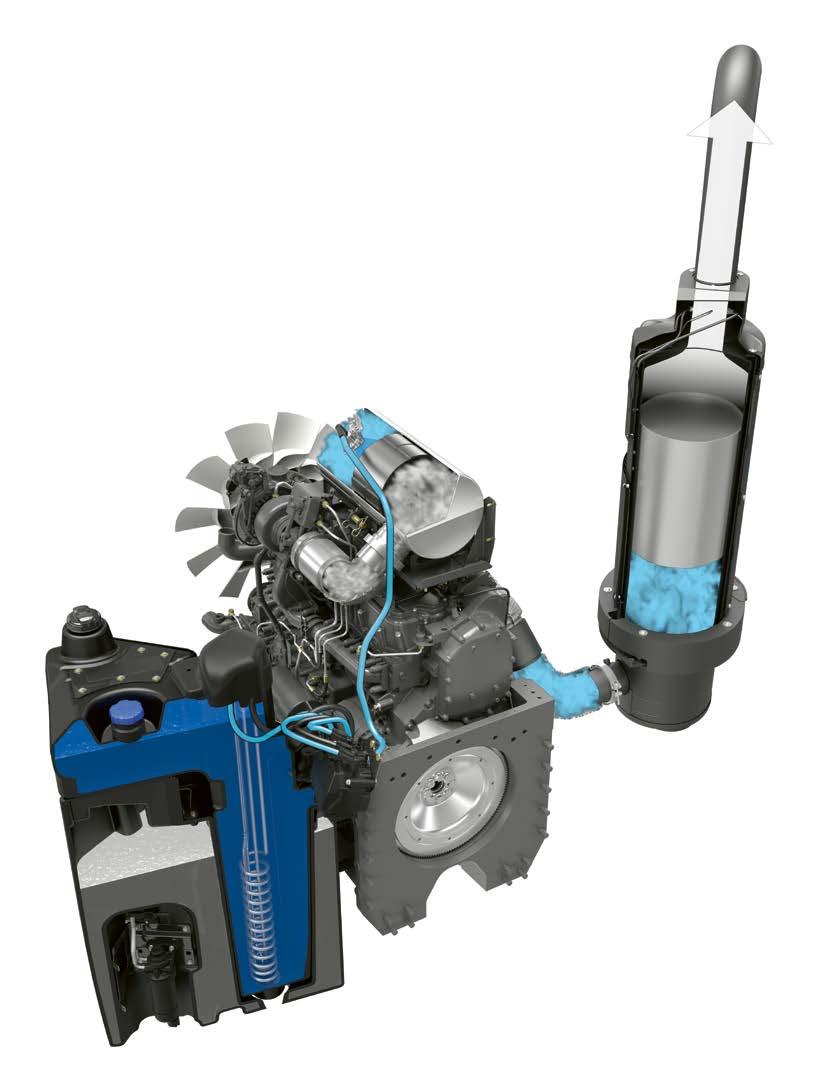

6 ÚJDONSÁG Tiszta ügy Kipufogógáz-utókezelés ÚJ: Stage IV (Tier 4) Az AXION 900 teljesíti a Stage IV (Tier 4) normát. A Stage IV (Tier4) normára való átállás során a részecske és nitrogénoxid emissziós értékek közel nullára csökkennek. 1 Dízeloxidációs katalizátor (DOC) 2 Karbamidanyag-befecskendezés 3 SCR-katalizátor 4 Fűtött karbamidanyag-tartály SCR környezetkímélés karbamiddal Bármikor bevethető SCR a szelektív katalitikus redukció. A nitrogénoxid átalakul és tiszta nitrogénné alakul át. A folyamat egy külön tartályból adagolt, szintetikus vízalapú adalékanyag (AdBlue 1 ) segítségével történik. A kipufogógáz utólagos kezelésének köszönhetően az égési folyamat a motorban optimálisan zajlik. Mivel az alapból fűtött adalékanyag-tartályt az üzemanyagtartályba építették be, nincs szükség további szigetelésre és hideg elleni védelemre. Az SCR-rendszer vezetékei átmosásra kerülnek, így garantálva a mindenkori használat biztonságát. Integrált SCR-rendszer 4 Az AXION 900 konstrukciója során előre tekintettel voltak mindenre, ami a kipufogógáz-utókezeléshez szükséges. A konstrukció továbbra is jól hozzáférhető, és kitűnő a rálátás. A dízeloxid-katalizátor (DOC) a motorháztető alatt található, közvetlenül a turbófeltöltő mögött, mivel hőmérsékletre van szüksége az optimális reakcióhoz. Az SCR-katalizátort a gép jobb oldalán, a kipufogórendszerbe építették be, így a vezető továbbra is tökéletesen kilát a kabinból, és a géphez is könnyen hozzáfér.é 1 Az AdBlue egy bejegyzett VDA-márka. Az 56 literes karbamidtartályt körülveszi a 640 literes üzemanyagtartály 10 11

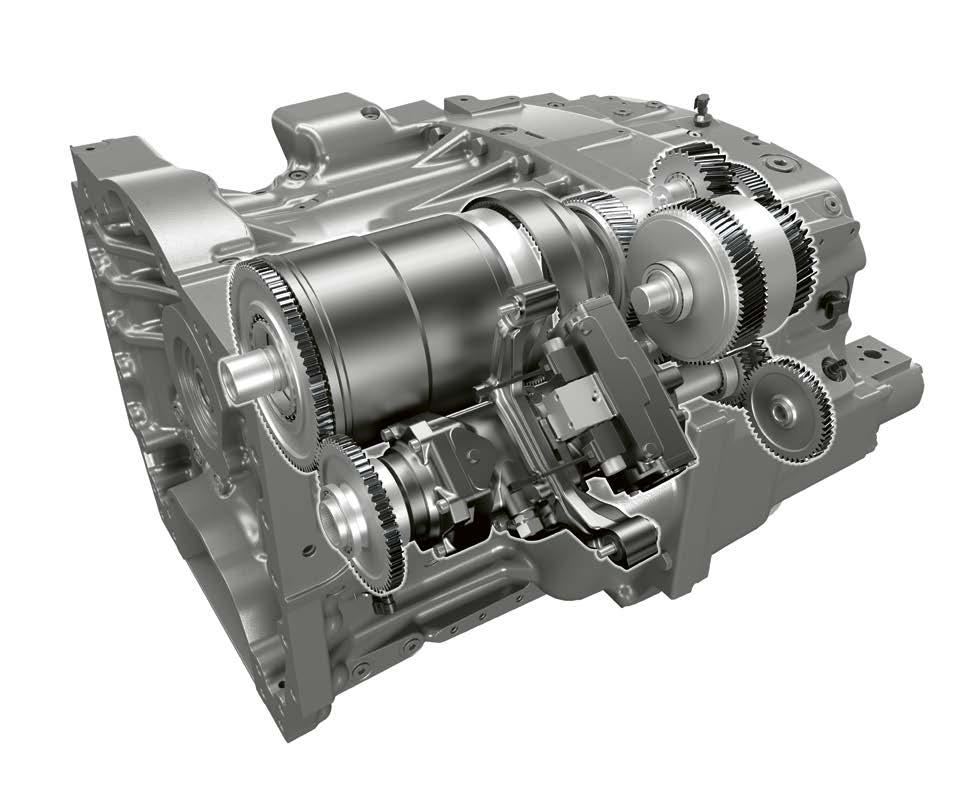

7 ÚJDONSÁG CLAAS CMATIC Fokozatmentesen vezetni CMATIC Hatékony és kényelmes Színtiszta teljesítményt használni A CMATIC a CLAAS traktorok fokozatmentes hajtómű technológiáját jelenti. Az AXION 900 sorozatnál ez egy ZF-Terramatic hajtómű. A nagy teljesítményű fokozatmentes hajtóműben lamellás kuplung kapcsolja automatikusan a négy mechanikus sebességtartományt, így nem szükséges manuális csoportkapcsolás. A 0,05 és 50 km/óra közötti sebességtartományban a teljes teljesítményt ki lehet használni. Akár hátramenetben a magas fokú mechanikus erőátvitel során is teljesértékű hajtásról beszélhetünk. Ezen kívül tetszőleges áttétel mellett tetszőleges motorfordulatszámmal haladhatunk, így az AXION 900 egész évben kiemelkedő teljesítményjellemzőkkel bír. A hajtómű magas mechanikus hajtásaránya miatt bármely sebességtartományban kitűnő a hatásfok és egyidejűleg alacsony az üzemanyag-fogyasztás. Átgondolt váltóvezérlés Erőteljes gyorsítás, óvatos lassítás, gyors reakció a terhelésváltozásokra: a CMATIC motor-váltó-menedzsment kiváló működésről tanúskodik bármilyen körülmény között. A kezelőnek elég a legfontosabbra, magára a munkavégzésre koncentrálni, a többit a CMATIC intézi. Az AXION 900 a percenkénti 1600 fordulattal 50 km/órás maximális sebességnél és a percenkénti 1400 fordulattal 40 km/órás szállítási sebességnél mutatja meg igazi erejét. Ha a vezető nem lép a gázpedálra, a váltó aktív nyugalmi helyzetben van, és a traktor stabilan megtartja helyzetét. Így minden szántóföldi felhajtón vagy útkereszteződésben kényelmesen és biztonságosan, akár teljes rakománnyal tud közlekedni

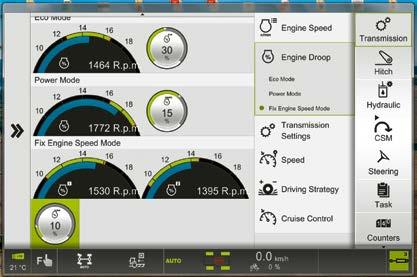

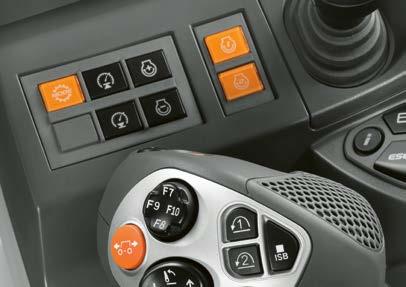

8 ÚJDONSÁG CMATIC Optimális beállítás CMATIC A motornyomás beállítása az Eco és Power-hez, aktivált motorfordulatszámrögzítés mellett ÚJ: Motornyomás gombnyomásra A motornyomás értékén kívül a motorfordulat beállítása teljes terhelés mellett is gyorsan, egyszerűen elvégezhető. A CEBIS vagy CIS terminálban egyértelműen felismerhető, milyen motorfordulaton csökkenti a váltó a sebességet. Aktivált motorfordulat-rögzítésnél, például a TLT munkáknál, előre meg lehet adni, hogy a rögzített motorfordulathoz képest mekkora eltérésnél legyen a váltóátvitel csökkentve. Egyszerű és átlátható kezelés A CMATIC esetében háromféle kezelési mód között lehet választani: menetpedál, menetkar és manuális mód. Az első két módban a haladási sebességet tetszőlegesen meghatározhatjuk a gázpedállal vagy a menetkarral. A rendszer a motorfordulatot és a váltóáttételt automatikusan szabályozza, így optimalizálja a hatékonyságot és az üzemanyag-felhasználást. Manuális üzemmódban a vezető határozza meg a motorfordulatszámot és a hajtóműáttételt. Az automatikus motor- és hajtóműszabályzás nem aktív. Menetpedál vagy menetkar A menetpedál- és menetkar-módozat között menet közben is lehet váltani a kartámaszba épített kapcsológombbal. A mindenkori aktív mód a CEBIS vagy CIS kijelzőn látható. A motornyomáshoz a menetpedál- és menetkar-módozatban két motornyomás érték rendelhető, amely gyors hozzáféréssel, az F gomb lenyomásával kérdezhető le. Az Eco és Power értékekkel a nyomás értéke gyorsan a mindenkori munkavégzéshez igazítható, például közútról szántóföldre letérésnél. A rendszer a motornyomást a motorfordulat-rögzítéshez külön határozza meg. Üzemmódkijelzés a CEBIS-en 14 15

9 CMATIC Dolgozni szünet nélkül CMATIC Igény szerinti sebességi tartományok Több mint egyszerű fékezés A CMATIC váltó mindkét haladási irányba lehetővé teszi a három beállítható sebességtartományt. A mindenkori aktív tartományt a CEBIS vagy CIS jelzi, és akár menet közben a CMOTION kezelőkaron található gombok segítségével változtatható. Minél alacsonyabb az adott sebességtartomány maximális beállított értéke, annál pontosabban lehet a sebességet adagolni. Minden sebességtartományhoz hozzá lehet rendelni egy tempomat értéket, aminél a sebességet menet közben egy gombnyomásra rögzíteni lehet. A tempomat értékeket a CEBIS vagy a CIS kijelzőn előre be lehet állítani. A CMATIC-kal minden vezető saját profilt tud beállítani. A CMATIC váltóval Ön az AXION teljesítményét optimális kezelői kényelem mellett tudja kihasználni. A CMATIC váltó különböző lehetőségeket kínál, hogy a lassítás mértékét az éppen aktuális munkához igazítsa. Motorfékhatást erősíteni: Ha a menetpedált elengedjük és a multifunkciós kart visszahúzzuk, a váltóáttétel csökken, és a motorfordulat nő, a motor fékező hatása érvényesül. Szükség esetén automatikusan bekapcsol és erősíti a fékező hatást akár 2,5-szeresére. Ezáltal a fékezésből adódó kopás is csökken. Feszített vontatás Ha a vontatmányt az üzemi fékkel fékezzük, a gázpedállal és multifunkciós karral egyidejűleg lehetővé válik a gyorsítás. Ez a vontatmányt meredek utakon is megtartja, növeli a menetbiztonságot. Ezek a funkciók használhatóak az indulástól kezdve, menet közben egyaránt. Kezelés CIS+ 1 Sebességtartomány-váltás 2 Tempomat aktiválása 16 17

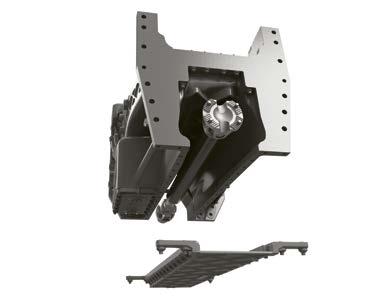

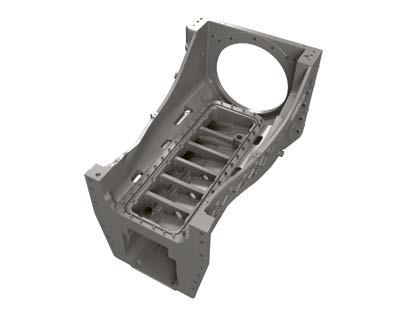

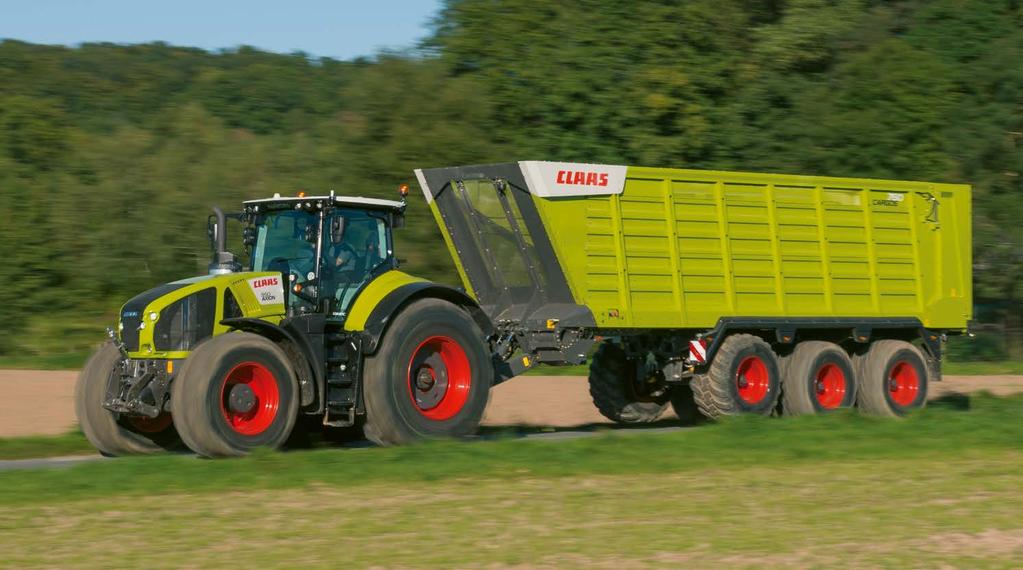

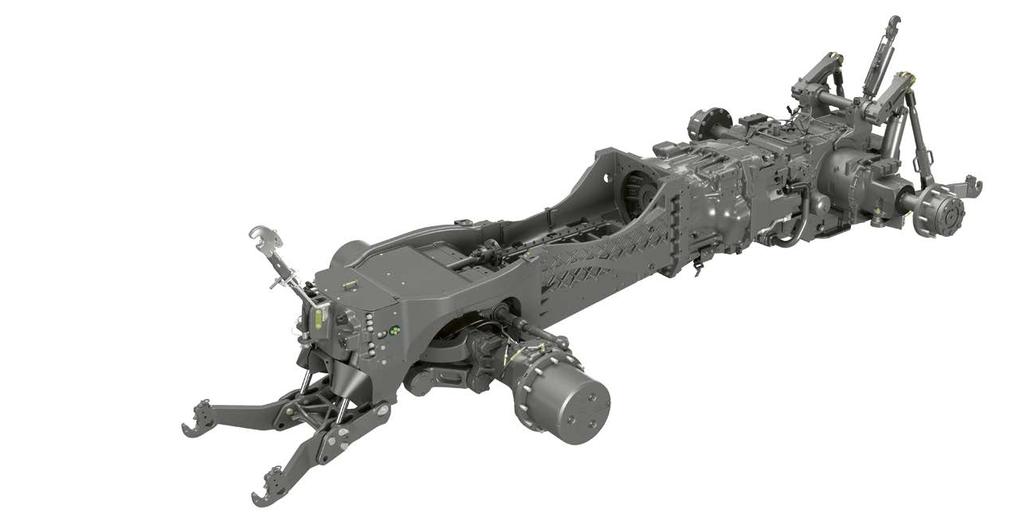

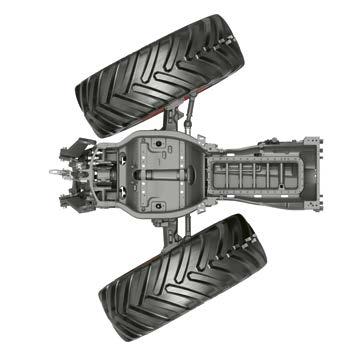

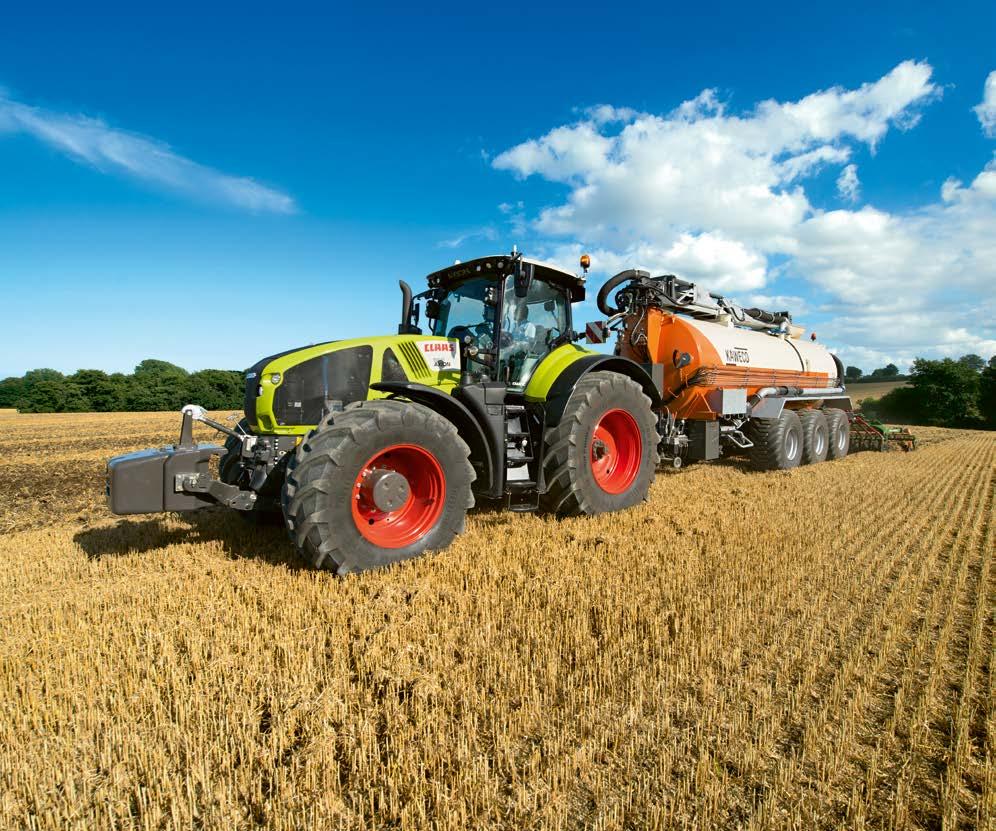

10 Stabil és fordulékony Hatalmas vonóerő Felépítés Rendkívül stabil Erről ismerszik meg egy 400 lóerős traktor 1 1 A CLAAS a standard traktoroknál és az 500 lóerő feletti kategória XERION-jaival szerzett tapasztalatait felhasználva az AXION 900 traktorokhoz egy teljesen új megoldást fejlesztett ki, a tartós munkára, a legnehezebb körülmények esetére. A motor része az alváznak (1), az olajteknőt (2) az alvázból alakították ki, aminek köszönhetően a keletkező reakcióerőket egy rendkívül stabil konstrukció (3) viseli. Ez a munka során a következőket jelenti: Nagy stabilitás, akár nehéz frontfüggesztésű munkaeszköznél is Az első kormányzott tengely (3) kormányzási szöge nagy, a maximális fordulékonyságért Az összes karbantartási pont optimálisan hozzáférhető A vezetékek biztonságos elhelyezése Nagy tengelytáv, kompakt felépítés Azért, hogy a 400 LE teljesítmény a talajon is működőképes legyen, nagyon fontos a gép felépítése. Az AXION 900 3,15 méteres tengelytávolsága és átgondolt felépítése a szántóföldön kellő fordulékonyságot, az utakon pedig átláthatóságot jelent. A vontatási hossz a megfelelő munkaeszközzel is a törvényes keretek között marad. Mivel a hosszú tengelytáv és az optimális súlyeloszlás a vonóerőt a talajra közvetíti, nagyon sokféle, elsősorban szállítási munkákra alkalmas, pótsúlyok nélkül is. Ezzel üzemanyag takarítható meg, és az utakon csökken a kopás. Rövid hossz Jól manőverezhető Rövid szerelvényhossz közúton Tökéletes látási viszonyok Kiváló vezetés a fronthidraulikára kapcsolt munkagép esetén is Kedvező tömeg/teljesítmény arány: Optimalizálja az üzemanyag-felhasználást Alacsony talajnyomás szántásnál Dinamikus vontatási tulajdonságok Tömegeloszlás elöl/hátul 50:

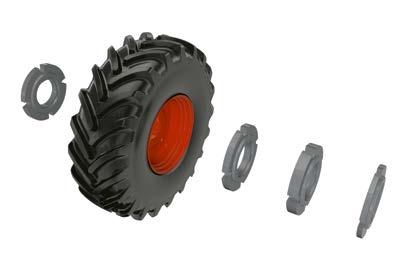

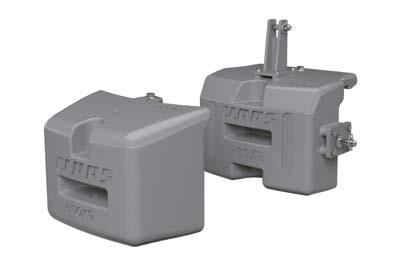

11 Vonóerő Felépítés Kérjen tanácsot CLAAS kereskedőjétől. Pontos információt kaphat a gyárilag rendelhető frontrakodó kombinációkon felül további eszközökről is. Teljesen kiegyensúlyozott Keréksúly kerekenként a hátsó tengelyre (kg) Nagy lábon Az AXION az első- és hátsó híd számos pótsúlyozási lehetőségénél fogva bármikor, bármilyen körülményhez optimálisan alkalmazkodik, kihasználva így a teljesítménypotenciált, felesleges veszteségek nélkül. Ha nehéz munkát kell alacsony sebességnél végezni, az AXION egyszerűen felszerelhető súlyokkal. A feleslegessé vált súlyokat bármikor gyorsan le lehet szerelni. 38"- felni 42"- felni A gép rugalmasan súlyozható, súlytartó vagy frontfüggesztés esetén is számos gyári megoldás áll rendelkezésre: 600 kg 900 kg 1200 kg ( ) 1500 kg ( ) Minden AXION 900 modell felszerelhető a lehető legnagyobb, 2,15 méter átmérőjű hátsó abronccsal. Az első abroncsok átmérője akár 1,70 méter is lehet. Számos lehetőség az AXION 900-at bármilyen munkára alkalmassá teszi. A maximális, 900/60 R 42 abroncsméret mellett a traktor 3 méter alatti szélességgel rugalmasan tud közúton közlekedni, és kíméli a talajt a szántóföldön. Az AXION 900 opcióként ikerkerekekkel is felszerelhető. 1 Az AXION 900 lábnyoma : Akár 900 milliméter széles és 2,15 méter átmérőjű hátsó abroncsok Akár 1,7 méter átmérőjű első abroncsok Ikerkerekek gyárilag két rögzítési kivitelben 1 A tengelycsonk megoldás nem minden országban rendelhető. Kérjük, ehhez vegye figyelembe az Ön kereskedőjének árlistáját

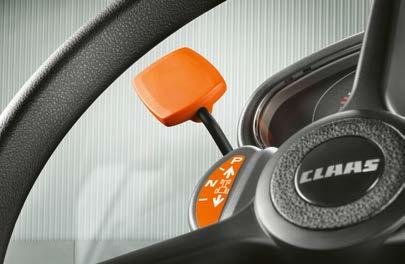

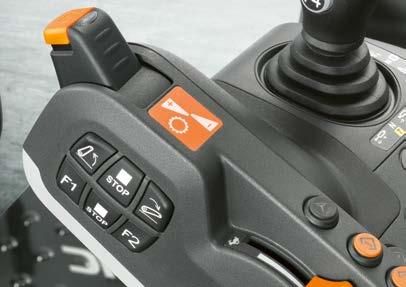

12 Biztonságosan Biztonság REVERSHIFT Park-Lock funkcióval A már megszokott kényelmes irányváltó kiegészítéseként, a REVERSHIFT karon egy beépített Park-Lock funkció is található. Ezzel az AXION nagyon könnyedén tartható nyugalmi állapotban. A még nagyobb biztonság érdekében a Park-Lock funkció a következő helyzetekben automatikusan aktív: A motor leállításánál; A motor indításánál; Amennyiben álló helyzetben a gázpedál vagy a CMOTION néhány másodpercig érintetlen marad, a REVERSHIFT helyzetétől teljesen függetlenül, Ha a vezetőülés álló helyzetben üres. Automatikus szabályzás A fékezés alatt az első híd rugózása automatikusan illeszkedik a megváltozott terheléshez. Így a traktor nehéz fékezési manőver alatt is stabil, biztonságos marad. Pótkocsi fékrendszer Az országspecifikus előírásoknak megfelelve, az AXION pneumatikus és/vagy hidraulikus átmenő fékrendszerrel is készülhet. Mindkét rendszer működtethető együtt, és a csatlakozók mindkét oldalon jól hozzáférhetők

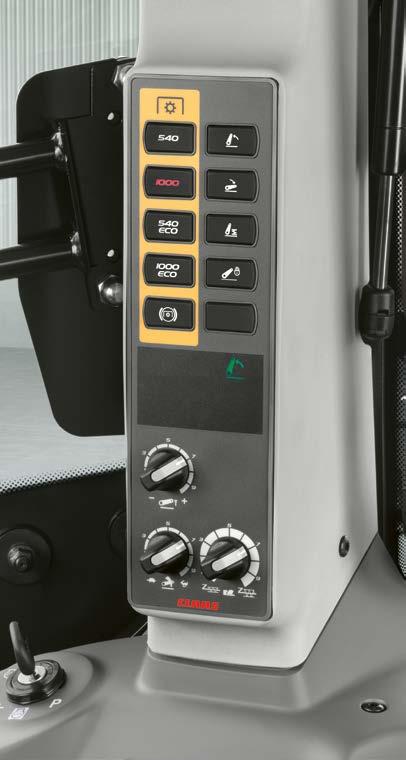

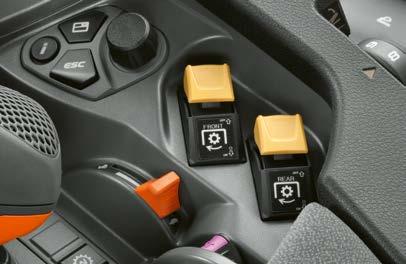

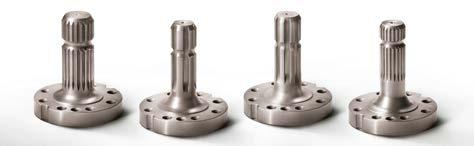

13 Erőteljes és takarékos, egy gombnyomásra TLT Mindig a megfelelő fordulat Az AXION 900 számára három különböző TLT fordulatszám áll rendelkezésre: 1000 fordulat/perc 540 ECO / 1000 fordulat/perc 1000 / 1000 ECO fordulat/perc A TLT fordulatszámának kiválasztása egyszerűen, egy gombnyomással elvégezhető. Egy másik kapcsolóval lehet a TLT-t bekapcsolni. Az automatikus TLT-kapcsolás egy bizonyos emelési magasság felett fokozatmentesen állítható. A magasság rögzítéséhez elegendő a hátsó emelőszerkezetet a kívánt helyzetbe állítani, és az automatikus TLT gombját nyomva tartani. A beépített szabadonfutó, megkönnyíti az eszköz csatlakoztatását. Álló helyzetben is! Az AXION 900 maximális teljesíményét akár álló helyzetben, vagy alacsony menetsebességnél is képes leadni. ECO módban a maximális teljesítmény több mint 95%-át képes leadni TLT használat esetén (pl. 351 LE és 1583 Nm az AXION 930-nál). Így erőigényes munkaeszközöket is képes alacsony fordulaton üzemeltetni. Fordulatszámok: 1000 ford./perc ECO 1600 percenkénti motorfordulaton 540 ford./perc ECO 1450 percenkénti motorfordulaton AXION 930 Nm LE ECO 1600 percenkénti motorfordulaton /perc ECE R 120 szabvány szerint TLT-csonk egyszerű cseréje 24 25

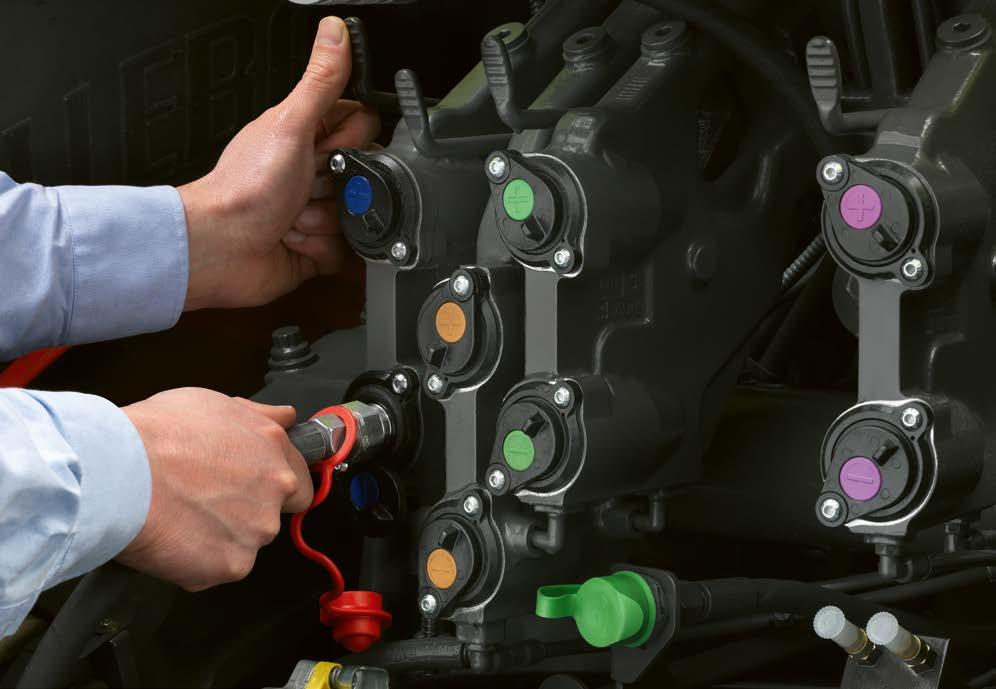

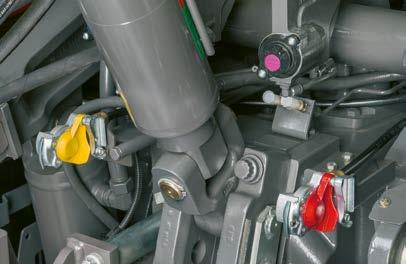

14 ÚJDONSÁG Erőteljes hidraulika egyszerű csatlakoztatás Hidraulika Feszültségmentesen, tisztán csatlakoztatni Kényelmes beállítási lehetőségek a CEBIS és CIS menüben Az AXION traktorok minden hidraulikacsatlakozójához tehermentesítő kar tartozik. Így még nyomás alatt is lehet az eszközöket le- és felcsatlakoztatni. A kihelyezett körök színes jelöléssel ellátottak, lehetővé téve és megkönnyítve a munkaeszközök problémamentes csatlakoztatását. A résolajvezeték összegyűjti a csatlakozásnál keletkező olajat. ÚJ: Hidraulika, ami passzol Load-sensing hidraulikarendszer minden AXION 900 traktorhoz percenkénti 150 vagy 220 liter teljesítménnyel. CIS+ felszereltéggel: 6 kihelyezett kör elektrohidraulikus kezelése a kartámaszról ebből kettő ELECTROPILOT-tal is kezelhető. CEBIS-szel együtt: 6 kihelyezett kör elektrohidraulikus kezelése a kartámaszról ebből 4 ELECTROPILOT-tal is kezelhető. A kihelyezett köröket szabadon lehetséges a kapcsolókra programozni, s ezeket minden vezető egyéni igényeinek megfelelően tudja sorba állítani. Így minden gyakran használt funkció egymás mellett helyezhető el, és folyamatos munkavégzést tesz lehetővé. A CIS+ és CEBIS felszereltség: a munkaeszközök vezérlése a CMOTION menetkar F-gombjain, a multifunkciós karon vagy az ELECTROPILOT-on lehetséges, hogy a kombinált munkavégzést is megkönnyítse. Felszereltség CIS+ CEBIS Power-Beyond csatlakozás Első elektrohidraulikus kihelyezett körök száma 2 2 (max.) Hátsó elektrohidraulikus kihelyezett körök száma 4 6 (max.) Kezelés a kartámaszban található kapcsolóval 2 4 Kezelés ELECTROPILOT-tal 4 4 Vezérlőeszközök besorolása Szabadon választott vezérlőeszköz-beállítás rendelhető nem rendelhető A saját load-sensing vezérlőegységgel rendelkező munkaeszközökhöz a hátsó Power-Beyond csatlakozó áll rendelkezésre. A standard nyomás-, visszafolyó- és vezérlőágon felül a traktor rendelkezik nyomásmentes visszafolyással is. Így az AXION képes külön hidraulikamotorok meghajtására is, akkor is, ha a Power Beyond-csatlakozók foglaltak. Ennek számos előnye van: A hidraulikaolaj igény szerint kerül a munkaeszközhöz A nagy keresztmetszetű nyomóág és a szabad visszafolyó ág csökkentik a teljesítményveszteséget A frontfüggesztéssel kombinálva két kihelyezett kör és szabad visszafolyó ág érhető el. Ideális magtartályhoz vagy akár egy tolólaphoz

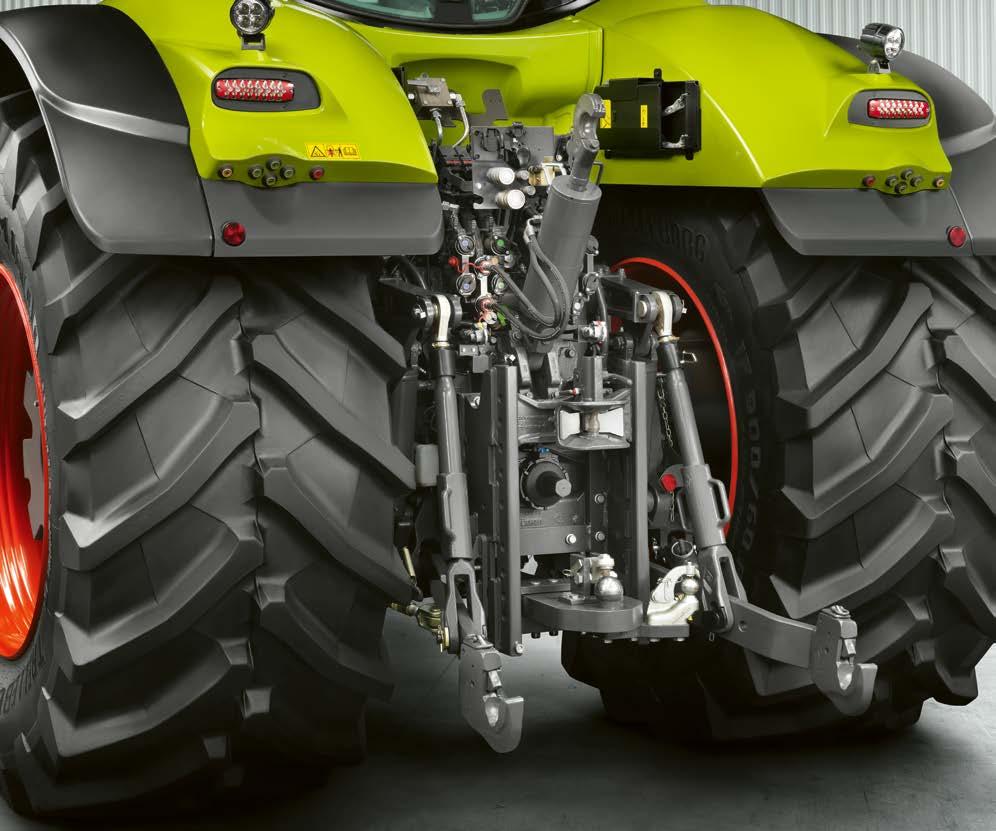

15 ÚJDONSÁG Egy munkaeszközt sem hagy állva Hátsó emelőszerkezet Hátsó függesztés ÚJ: Szabvány szerinti függesztés Hátsó függesztés Az AXION 900 vonópadja megfelel az ISO 500 normának. Így egyéb, ugyanazon normának megfelelő gépek vonószerkezeteivel is használható. Számos vontatási lehetőség áll gyárilag rendelkezésre. Hitch A vonópadban lehetséges automata vonófej, 38 mm 80 mm átmérőjű vonógolyó CUNA kupplung Hashúzó 3-as vagy 4-es kategória Piton-fix 80 mm átmérőjű vonógolyó kényszerkormányzással Az AXION 900 maximum 11 tonnás emelőereje egy eszközt sem hagy állva. A hátsó függesztőmű igény szerint alakítható. Alsó hashúzó 3-as vagy 4-es kategória Harmadikpont mechanikus vagy hidraulikus, 3-as vagy 4-es kategória Manuális vagy automatikus stabilizátor Csúszásszabályozás a radarsebességgel Mindkét sárvédőről működtethető kihelyezett körök, hátsó függesztés, TLT és egy elektronikus kihelyezett kör Praktikus tároló a kapcsolószemeknek A hashúzók különböző furatainál fogva a TLT-csonk és a vontatási pontok változtathatók. Ez a napi munka során nagyobb rugalmasságot és jobb fordulékonyságot eredményez. Közvetlen beállítás Nyomógombok és a jobb oldali oszlopban található forgókapcsolók teszik lehetővé a hátsó függesztés funkcióinak közvetlen vezérlését: A gépek manuális kiemelése és süllyesztése a fel- és leszereléshez Lengéscsillapítás be/ki Hátsó függesztés zárása Emelési- és süllyesztési sebesség Helyzet- / vonóerő- / és csúszásszabályozás A domború hátsó szélvédő és az elfordítható vezetőülés remek rálátást és egyidejűleg az emelőszerkezet könnyű működtetését teszi lehetővé. A közvetlen hozzáférésnek köszönhetően a hátsó emelőszerkezet beállításai a munka során nagyon kényelmesen optimalizálhatók. Külső kezelőegység a hátsó függesztéshez, a TLThez és egy választható kihelyezett körhöz A vonófej-variációk is többféle helyzetet tesznek lehetővé. A megfelelően kiválasztott variáció jobb fordulékonyságot eredményez

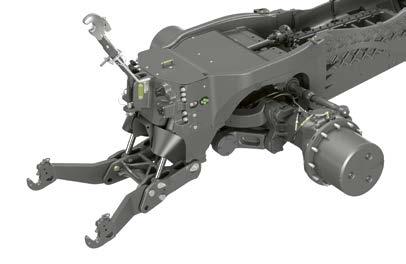

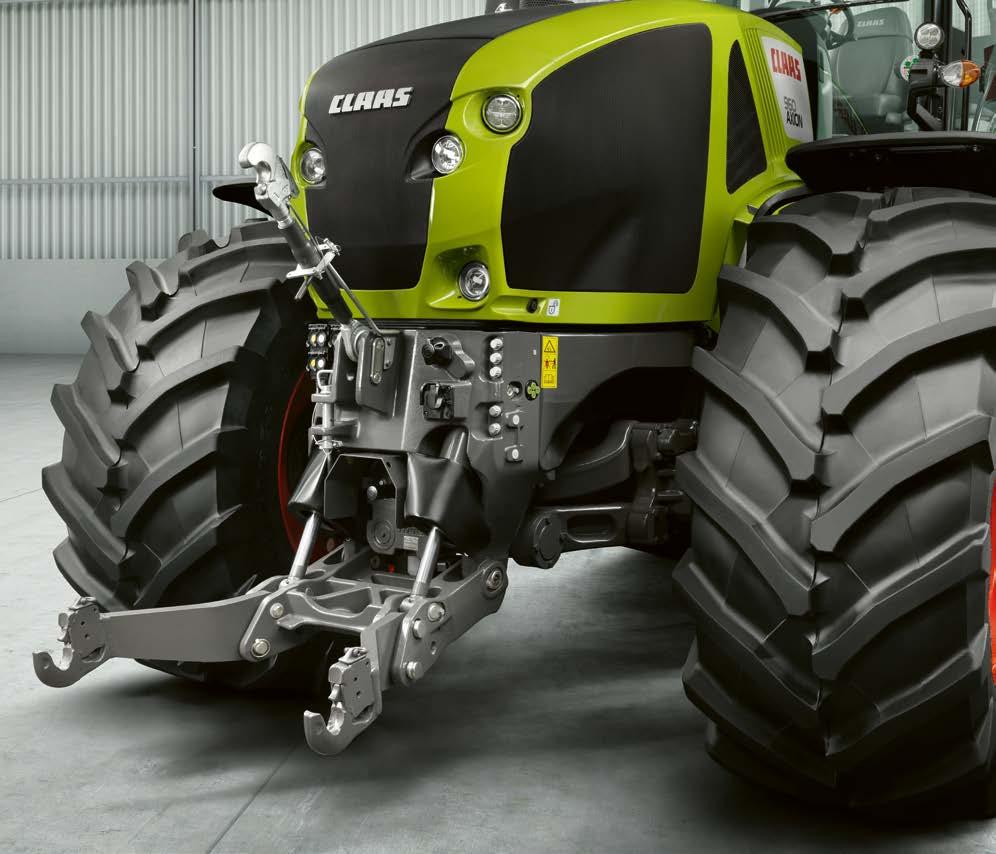

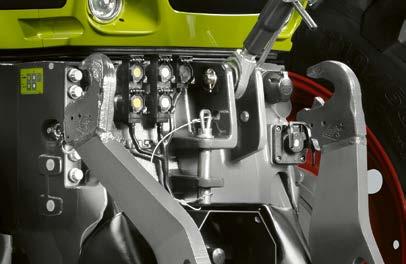

16 Még sokoldalúbb még többféle használat Frontfüggesztés Csatlakozás minden esetre A frontfüggesztésen különböző célra beépített hidraulika- és elektronikus csatlakozók találhatók: Két, kettős működésű kihelyezett kör Szabad visszafolyó ág 7-pólusú aljzat ISOBUS csatlakozó vagy 25A csatlakozó Frontfüggesztés Minden AXION 900 modell gyárilag két különböző frontfüggesztéssel szerelhető: 5,0 t munkaeszköz és ellensúly 6,5 t a különösen nehéz munkaeszközökhöz A moduláris felépítésnek köszönhetően az utólagos felszerelés minden további nélkül lehetséges. Az AXION 900 sorozat elsőként rendelkezik teljesen integrált frontfüggesztéssel, ami egyedileg ehhez a teljesítménykategóriához fejlesztett ki a CLAAS. Az első híd függesztése és a motor speciális szerkezeti felépítése célzottan veszik fel az erőhatásokat, így nem szükséges külön alváz. Természetesen a percenként 1000 fordulatú első TLT is elérhető. Üzemeltetése a vezetőfülkéből egy gombnyomással kényelmesen elvégezhető. Kompakt felépítés: Kis távolság az első híd és függesztés rögzítési pontjai között Stabilan vezetett munkaeszköz A frontfüggesztés és kihelyezett kör külső működtetése Frontfüggesztés szintszabályzás A CEBIS verzióhoz opcióként elérhető frontfüggesztés szintszabályzás lehetővé teszi a tolt munkaeszközökkel való precíz munkavégzést. A munkamélység beállítása egy, a kartámaszba épített forgókapcsolóval lehetséges, mialatt a CEBIS-ben a kiemelési magasságot és az emelési- és süllyesztési sebességet lehet beállítani. A frontfüggesztés akár egyszeres vagy akár kettős működésű lehet

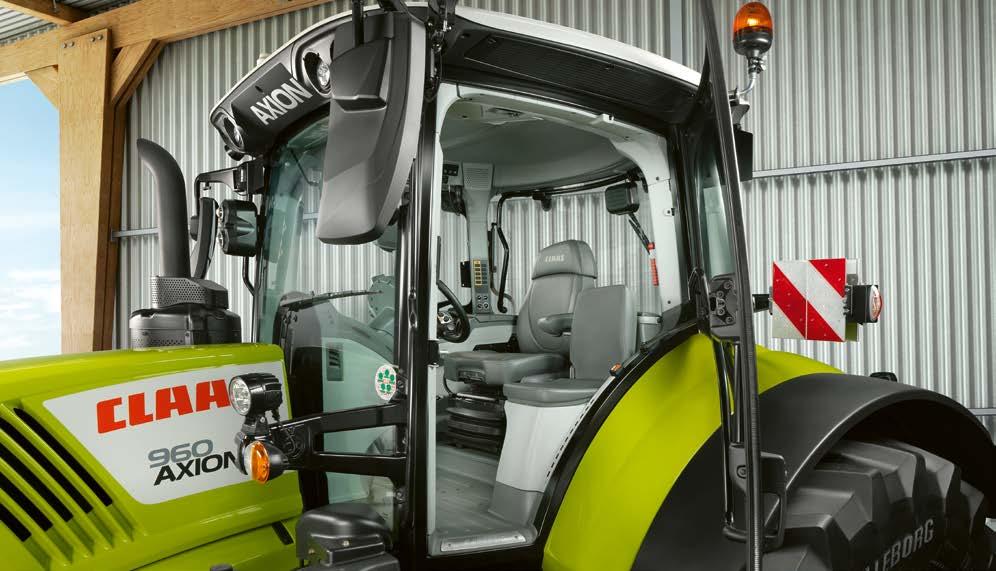

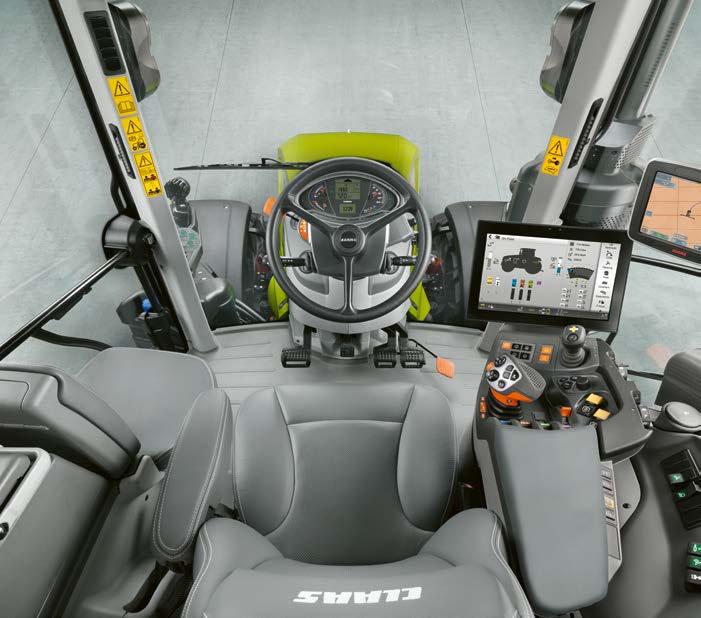

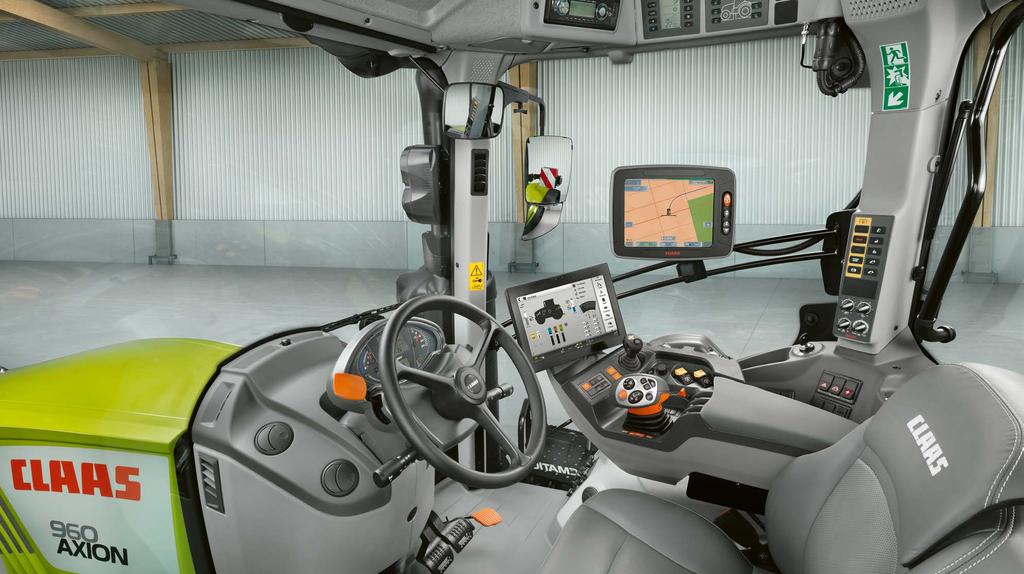

17 Mivel a nagyobb kényelem nagyobb hatékonyságot is jelent Vezetőfülke Kényelmes, halk, nagyméretű üvegfelületek és teljes rugózás. Az AXION 900 vezetőfülkéje maximális kényelmet nyújt a hosszú munkanapokon. CEBIS felszereltség érintőképernyős kezeléssel és beépített CMOTION multifunkciós karral CIS+ felszereltség színes kijelzővel, multifunkciós kartámasszal és DRIVESTICK-kel Kényelmes kartámasz a kezelőelemek átlátható és egyértelmű jelölésével 32 33

18 ÚJDONSÁG Tiszta kilátás a vezetőfülke Felszereltség CIS+ CEBIS 4 oszlop A 4-oszlopos CLAAS vezetőfülke döntő előnyöket kínál: Szabad kilátás a teljes munkaszélességre és eszközökre Tágas belső tér, megfelelő munkakörülmények Teljes első szélvédő A hátsó kabinoszlop speciális elhelyezkedésének köszönhetően a vezető optimálisan rálát a munkaeszközre és a munkaterületre. A kezelőelemek elhelyezése a kartámaszban erősen hasonlít az AXION 800 és ARION 600 / 500 sorozathoz. A menü kezelése a CIS+-on és a CEBIS-en azonos minden modellnél. A CMOTION multifunkciós kar már jól bevált a CLAAS betakarítógépeknél is. A CLAAS-nak fontos az egységes kezelés, hogy minden gépkezelő az első perctől otthonosan érezze magát a vezetőfülkében, és a kezelést kezdettől fogva átlássa. CIS+ vagy CEBIS Az AXION 900 kétféle felszereltséggel rendelhető: a CIS+ verzió funkcionalitásának megfelelően egyszerű, kényelmes és szinte minden munkához automatikus funkciók állnak rendelkezésre. A CEBIS ezzel szemben azoknak készült, akik szeretnek még nagyobb műszaki tudást nagyobb kényelem mellett élvezni. A CSM fordulóvégi menedzsmenttől kezdve az eszközmenedzsmentig, és ICT-ig ( Implement Controls Tractor ) a CEBIS számos lehetőséget nyújt. ÚJ: CIS+ egyszerűen több A CIS+ nagyon jól átlátható és érthető. A réteges megjelenítés ellenére a szokásos és automata funkciók átláthatók, hogy a munkavégzés hatékony legyen. Egyszerűen több. Az A oszlopba beépített 7"-os színes kombinált kijelző- és beállítási lehetőség a váltóhoz, elektronikus vezérlőeszközökhöz, F-gombokhoz és a CSM fordulómenedzsmenthez. Minden beállítást könnyen el lehet végezni a forgókapcsoló és ESC billentyű segítségével. ÚJ: CEBIS: egyszerűen, mindent A vezérlőeszközök, eszközök és feladatmenedzsment elhelyezése, és számos egyéb funkció a CEBIS-szel bármi lehetséges. Minden beállítás néhány másodperc alatt elvégezhető az érintőképernyőnek és a logikus menünek köszönhetően. A kartámaszba épített CMOTION multifunkciós kar még nagyobb kényelmet nyújt. AXION 900 CIS+ CEBIS Multifunkciós kartámasz Színes CIS kijelző az A-oszlopon CEBIS terminal érintőképernyővel DRIVESTICK CMOTION Az elektronikus vezérlőeszközök száma max. 6 8 CSM táblavégi fordulómenedzsment CSM táblavégi fordulómenedzsment beállítási lehetőséggel Eszközmenedzsment Megbízásmenedzsment Fedélzeti computer funkciók TELEMATICS ICT (Implement Controls Tractor) alapfelszereltség rendelhető nem rendelhető A hátsó kabinoszlop speciális elhelyezkedésének és a domború hátsó szélvédőnek köszönhetően a vezető optimálisan rálát a munkaeszközre és a munkaterületre

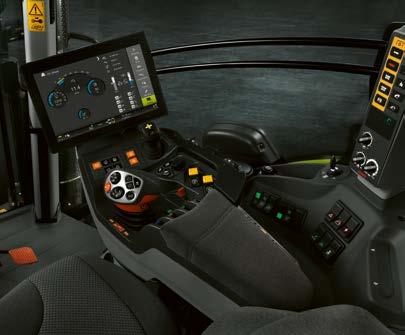

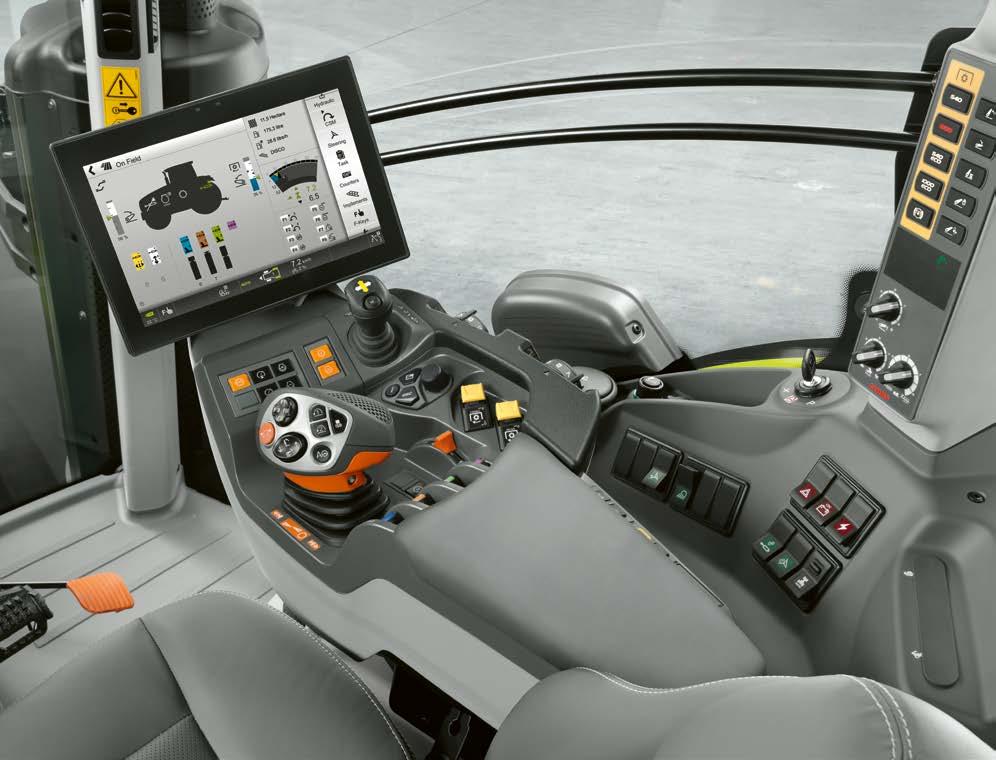

19 CEBIS felszerelés egyszerűen zseniális CEBIS felszereltség Kartámasz, az új mérföldkő Minden fontos kezelőegységet a jobb oldali kartámaszba építették be: 1 CMOTION multifunkciós menetkar 2 Utazási tartomány választása, és két motorfordulat B memória, finombeállítással 3 CEBIS Terminal 12"-os érintőképernyővel 4 ELECTROPILOT két kettős működésű vezérlőkörrel és két F gombbal 5 CEBIS kezelőfelület 6 Munkamélység-beállítás a front- és hátsó függesztésen 7 Első és hátsó TLT aktiválása 8 Kézi gáz 9 Hajtómű semleges állás, frontfüggesztés aktiválása 10 Elektrohidraulikus kihelyezett kör 11 Összkerékmeghajtás, differenciálzár, TLT-automatika, elsőhíd-rugózás 12 Akkumulátor főkapcsoló, elektrohidraulikus kihelyezett körök, CSM, kormányzási rendszer A C A kartámasz hossza és magassága a vezető egyéni igényeinek megfelelően állítható D A ritkán működtetett funkciók, mint a TLT fordulatszámelőválasztás, valamint a főkapcsoló a vezetőüléstől jobbra találhatók. A hátsó függesztést elfordított vezetőülésből kényelmesen lehet vezérelni, jó kilátással a munkaeszközre. Így finombeállításainak elvégzése a munka alatt is lehetséges. Két kiegészítő kapcsoló könnyíti meg a hátsó függesztés manuális emelését és süllyesztését, valamint a munkaeszköz csatlakoztatását. Jól elrendezett A CIS+ és CEBIS verziónál egyaránt a B oszlopon elhelyezett forgókapcsoló és gombok segítségével számos funkció vezérelhető: A TLT fordulatszám előválasztás B Hátsó emelőkar-szabályzás elektronikus vezérlése C Hátsó függesztés helyzetkijelzés D Hátsó függesztés beállítás 36 37

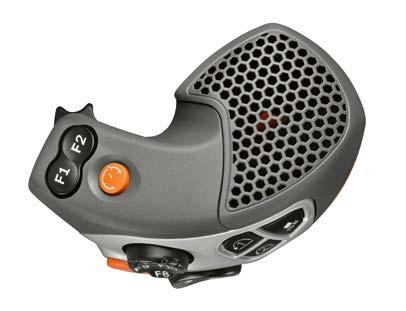

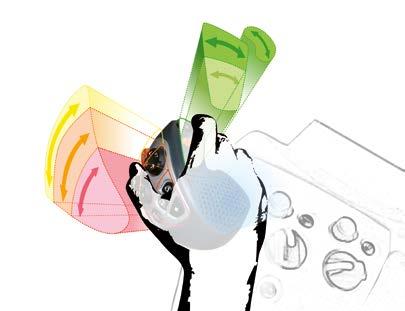

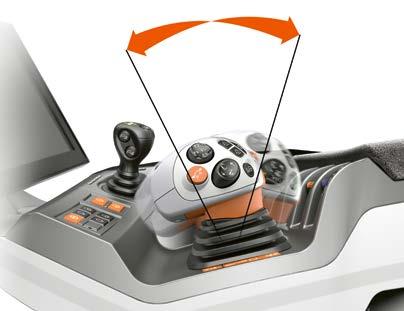

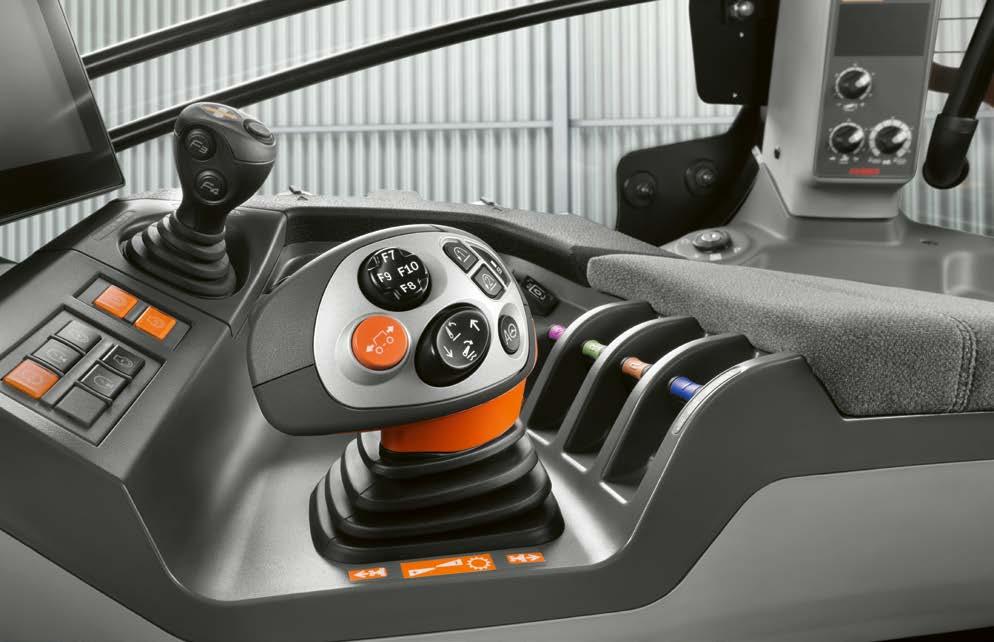

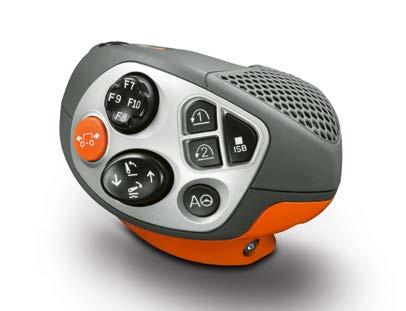

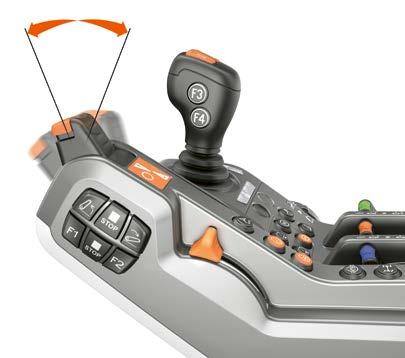

20 CMOTION-nal minden funkció egy kézben CEBIS felszereltség CMOTION multifunkciós menetkar A CMOTION karral a CLAAS teljesen új konstrukciót hozott létre, ami az AXION 900 legfontosabb funkcióinak kényelmesebb és hatékonyabb használatát teszi lehetővé. Kezelése néhány ujjmozdulattal végezhető, míg a vezető keze a párnázott kartámaszon pihen CMATIC kezelés A CMOTION lehetővé teszi a finom- és progresszív sebességbeállítást. Minél tovább tolja előre vagy hátra a kezelő a CMOTION kart, annál gyorsabban reagál a traktor. Gombnyomásra 1 Indulás/irányváltás 2 Hátsó függesztés 3 GPS PILOT aktiválása 4 CSM táblavégi fordulómenedzsment 5 F7 / F8 / F9 / F10 funkciógombok 6 Tempomat aktiválása 7 F1 / F2 funkciógombok 8 F5 / F6 funkciógombok A tíz kezelőgombot a CMOTION karon tetszőlegesen lehet programozni, így a munka során egy helyről vezérelhető minden. Az összes ISOBUS-funkció kényelmesen irányítható a CMOTION kezelőkarról. ISOBUS-funkciók Számláló ki/be Kihelyezett körök Hátsó emelőkar funkciók a CMOTION-on: Süllyesztés munkahelyzetbe Emelés a beállításnak megfelelően Emelés és süllyesztés manuális finombeállításai két lépcsőben (gyorsan/lassan) A munkaeszköz gyors behúzása 38 39

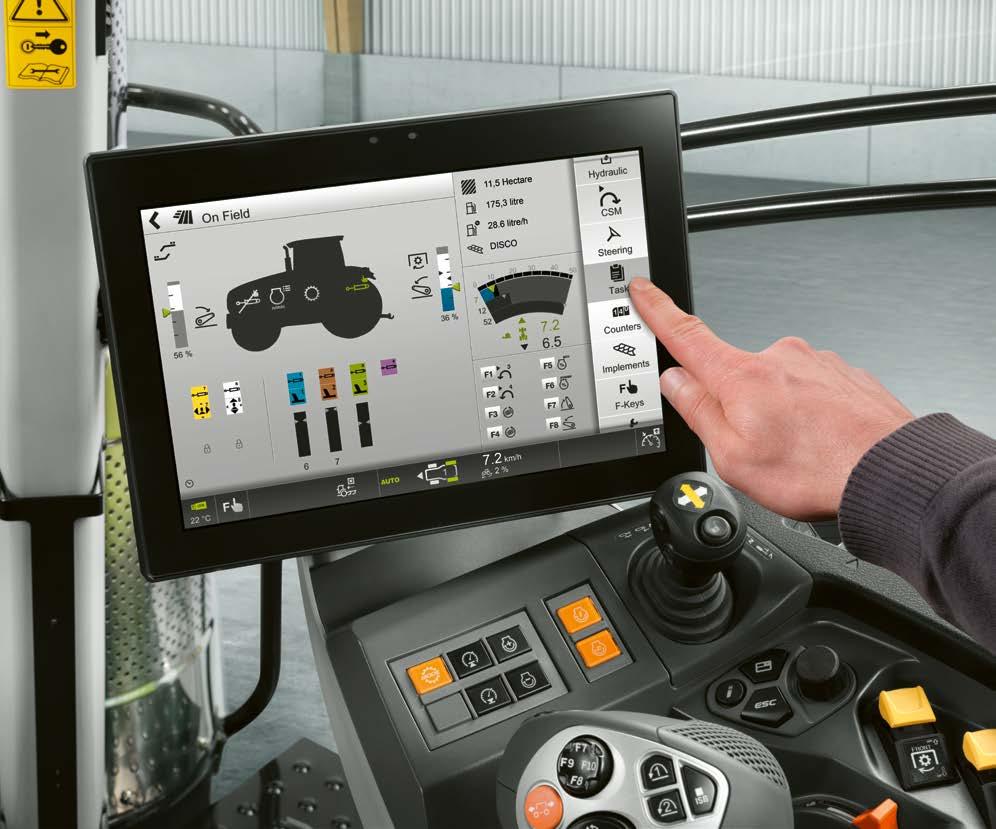

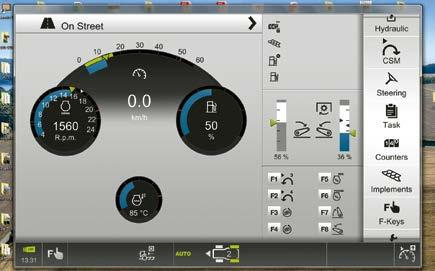

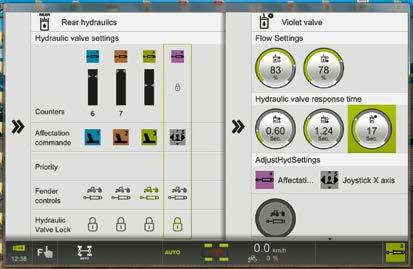

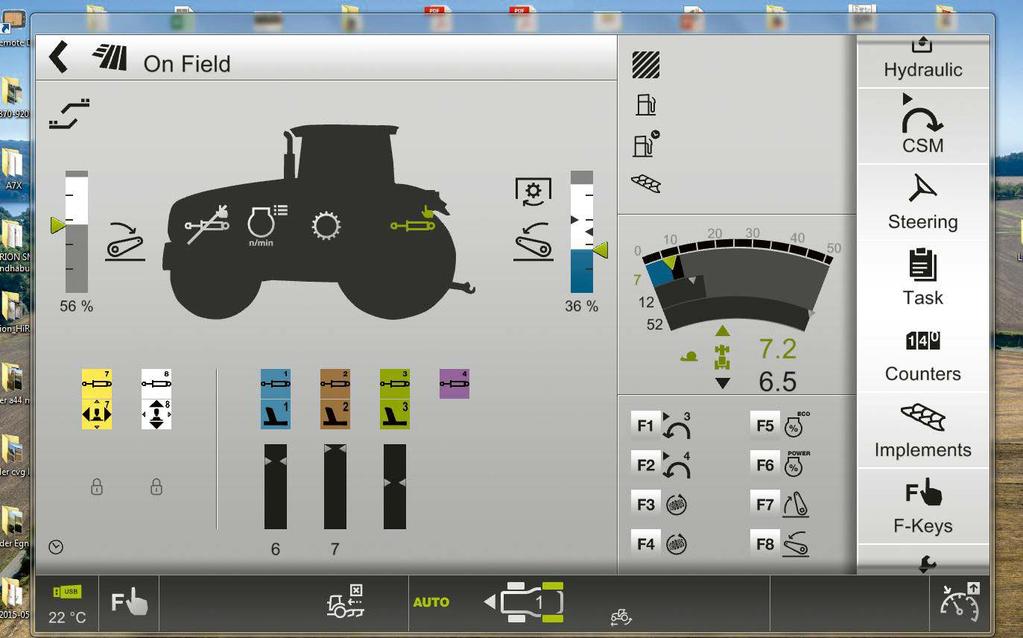

21 ÚJDONSÁG CEBIS terminál minden ellenőrzés alatt CEBIS felszereltség Áttekinthető, gyors kezelés Áttekinthető adatok 12"-os képátmérőn A CEBIS 12"-os képernyő átmérője az egyértelmű szimbólumoknak és színjelöléseknek köszönhetően kiválóan szemlélteti a beállításokat és a gép üzemi állapotát. A CEBIS menükiosztása és az érintőképernyő lehetővé teszik bármilyen beállítás gyors elvégzését néhány lépésben. Különösen egyszerű a DIRECT ACCESS funkció gépábrája. Elég egyetlen érintés, és máris a megfelelő helyre navigálja használóját. A CEBIS képernyő kezeléséhez kiegészítésként a kartámaszba épített nyomógombok segítik a munkát. A forgókapcsoló és ESC gomb a CEBIS-en komplett kezelhető, ha egyeletlen területen például a képernyő érintése problémássá válna. A DIRECT ACCESS gombbal közvetlenül a traktor utoljára használt funkciómenüjét lehet behívni. 1 Gépsziluett a DIRECT ACCESS-hez gyors hozzáférés és állapotkijelzés 2 Kihelyezett körök állapota 3 Jármű információ 4 Teljesítménykijelzés 5 Váltó információ 6 Funkciógombok kiosztása 7 Menü 8 DIRECT ACCESS gyors elérés a CEBIS kapcsolófelületén vagy a kartámaszon található gombokkal 9 Kommunikációs rendszer az optimális beállításokért CEBIS egyszerűen jobb: Gyors és személyre szabott navigáció a CEBIS érintőképernyőn Gyors hozzáférés az almenükhöz a DIRECT ACCESS funkcióval: A legutoljára használt funkció a DIRECT ACCESS kapcsolófelületen a CEBIS-en vagy a kartámaszon található gombokkal A gép vagy munkaeszköz méretének körülbelüli meghatározása Navigáció a forgókapcsolóval és ESC gombbal a kartámaszon, ideális menet közben vagy egyenetlen talajon Két kijelzőfunkció alapból, közúti- és a részletesebb földmunka mód 1 Navigáció a menüben 2 Kiválasztás 3 ESC billentyű 4 DIRECT ACCESS (közvetlen elérés) gomb CEBIS képernyő közúton 40 41

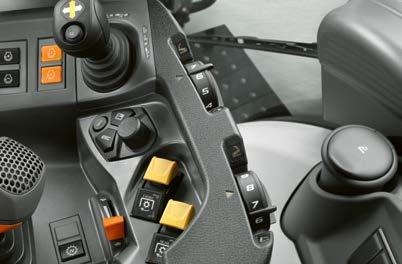

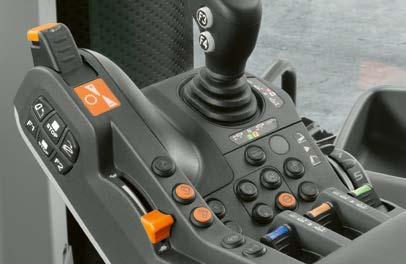

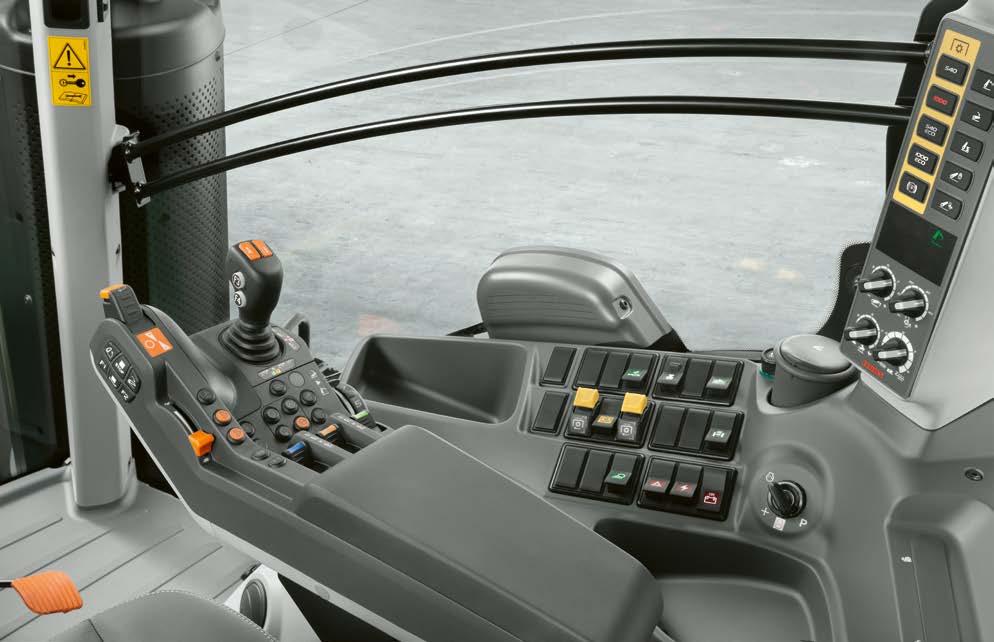

22 AXION 900 CIS+ felszereltség zseniálisan egyszerű CIS+ felszereltség Az ergonómiailag tökéletes kartámasz A lehető legnagyobb kényelmet nyújtja, és kulcs a hatékony munkavégzéshez. Az eredmény a működési folyamat kiterjedt vizsgálata a fülkében: a gyakran használt funkciók a multifunkcionális kartámaszon találhatók, míg a kevésbé használtak a jobb oldali konzolon. 4 A CEBIS tudja, a CIS+ szintén Minden egy helyen A kartámasz hossza és magassága a vezető egyéni igényeinek megfelelően állítható CMATIC váltó irányításához DRIVESTICK sebességváltó kezelőkar tempomattal 2 A hátsó függesztőkar kezelése két F-gombbal, pl. a CSM fordulóvégi menedzsment aktiválása 3 Kézigáz, két motorfordulat-memória, GPS PILOT, összkerékmeghajtás és differenciálzár 4 ELECTROPILOT két F-gombbal és további gombok a menetirány-váltáshoz 5 Váltó kezelőfelület és a hidraulika funkciók aktiválása 6 Elektrohidraulikus kihelyezett kör 7 Hátsó függesztés munkamélység-beállítás 8 Első és hátsó TLT, TLT-automatika aktiválása 9 Elsőhíd rugózás bekapcsolása Kezelés csak finoman Az intuitív kezelés lehetővé teszi a CMATIC váltó felett a teljes kontrollt: az egyedülálló DRIVESTICK. Más hagyományos karral szemben a DRIVESTICK arányosan vezérelhető. Ez annyit jelent, minél tovább tolja vagy húzza vissza a kezelő, annál gyorsabban reagál rá a traktor váltója menetkar módban. Ez a funkció gázpedál használatakor kevésbé használatos, mivel a kezelő a menetsebességet a lábával állítja be. Ettől függetlenül rendkívül hasznos, mert pl. a motorfék hatást manuálisan rásegíti, vagy épp csökkenti. A DRIVESTICK-en található a tempomat is. Röviden lenyomásva aktiválható, hosszabban nyomva pedig memorizálja az aktuális sebességet. Ha a tempomat aktív, a sebesség könnyedén változtatható a DRIVESTICK előre-vagy hátramozdításával. CIS+. Egyszerűen több. Menetirányonként három sebességtartomány aktiválható és váltható bármikor, külön tempomat-értékkel Igény szerint állítható be és aktiválható az egyes munkaeszközök mennyiség- és időszabályozása A TLT-automatika a hátsó függesztőkar helyzetétől függően fokozatmentesen állítható Négy CSM fordulómenedzsment használható ISOBUS eszközök a traktor F-gombjaival kezelhetők Amikor a munkagép vezérli a traktort: ICT-vel (Implement Controls Tractor) a QUADRANT szögletes nagybálázónál vagy a CARGOS rakodókocsinál A hátsó függesztés kezelése és a TLT sebességének kiválasztása a CIS+ és CEBIS verzióban a jobb oldali B oszlopban került elhelyezésre. Így munka alatt is hátrafordulva, a munkagépet figyelve közvetlen a hozzáférés. 2 3 TLT sebesség és elektronikus erőkarszabályozás a B-oszlopon 42 43

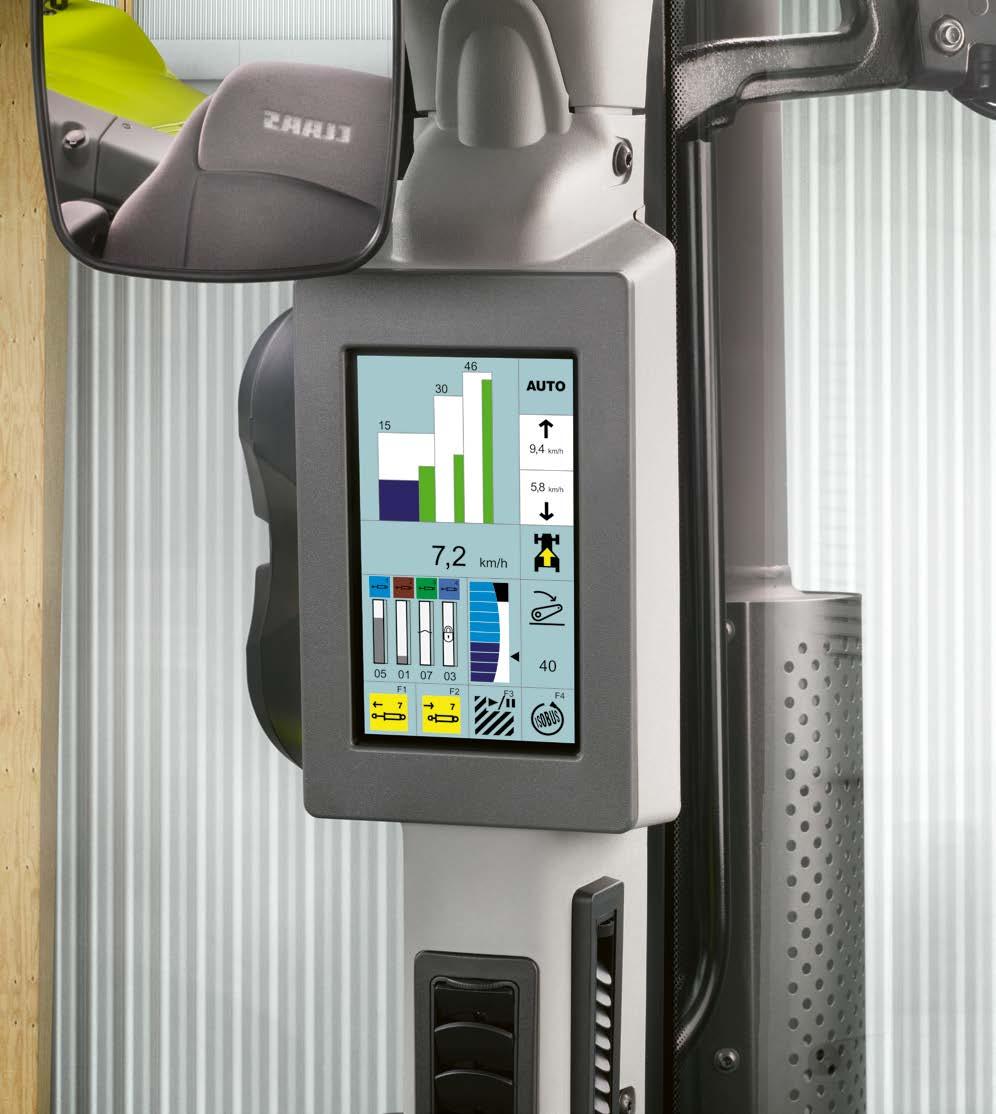

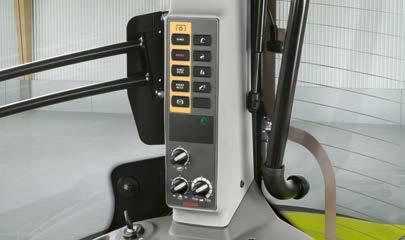

23 Jól informálva CLAAS INFORMATION SYSTEM CIS CIS+ felszereltség CIS: minden szem előtt A 7"-os CIS színes kijelző modern külsőjével az A-oszlopon minden fontos információt tartalmaz a váltóról, a hátsó függesztőkarról, az elektronikus vezérlőeszközökről és az F-gombról. A színes CIS-kijelző alsó részén jelennek meg a NP K beállítások. A logikusan átlátható menüsor és az egyértelmű szimbólumok segítségével a gép navigációja szinte NP K gyerekjáték CMATIC hajtómű sebességtartományok 2 Üzemmód kijelzés 3 Tempomat sebesség az aktív üzemmódban 4 Aktuális menetsebesség 5 Kiválasztott menetirány 6 Kihelyezett körök állapota 7 Hátsó függesztés helyzete 8 F-gombok funkciói 9 Beállítás menü 3 NP K CIS: mindent kézben tartani A beállítások mindkét felszereltségnél kényelmesen egy forgókapcsoló, valamint az ESC billentyű segítségével 8 végezhetők el. A következő funkciók állíthatók és jeleníthetők meg a CIS-en: Váltóbeállítások, például a tempomat, sebességtartomány, motornyomás, REVERSHIFT váltó progresszivitás, fordulókapcsoló Az elektronikus vezérlőeszközök idő- és mennyiség-szabályzása F gombok kiosztása CSM táblavégi fordulómenedzsment-kijelző Fedélzeti számítógép funkciók, megművelt terület, üzemanyag-fogyasztás, területteljesítmény A karbantartási intervallumok kijelzése 44 1 Navigáció a menüben 2 Kiválasztás 3 ESC billentyű 45

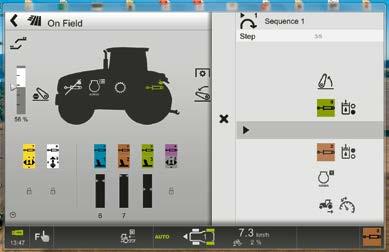

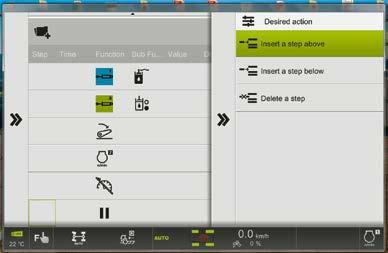

24 A fordulókban is pontosan CSM-mel CSM táblavégi fordulómenedzsment CLAAS SEQUENCE MANAGEMENT A CSM táblavégi fordulómenedzsment átveszi Öntől a fordulómanővereket. Egyetlen gombnyomásra végrehajtja az összes előre beállított funkciót. CIS+-szal CEBIS-szel Memorizálható beállítások Négy Négy munkagépenként, akár 20 eszköz lehetséges A beállítások aktiválása F-gombokkal CMOTION karral és F-gombokkal Megjelenítés és működés CIS kijelzőn CEBIS kijelzőn Jegyzet készítés Időfüggő Idő- és út függő Szerkesztés A beállítások utólagos optimalizálása a CEBIS-en Az alábbi funkciókat lehet tetszés szerinti sorrendben kombinálni: Minden elektromos kihelyezett kör idő- és mennyiségszabályozása Összkerékhajtás, differenciálzár és elsőhíd-rugózás Első- és hátsó függesztőszerkezet Tempomat Front- és hátsó TLT Motorfordulatszám-memória Egyszerűen rögzíteni és lejátszani A beállítások igény szerint út vagy idő függvényében rögzíthetők. Ezeket álló gépnél is be lehet programozni. Futó programnál a vezető a CEBIS vagy CIS kijelzőn egyértelmű szimbólumok segítségével, lépésről lépésre követni tudja a programozott feladatokat. A folyamatot a szünet gomb lenyomásával meg lehet állítani, majd ismételt gombnyomásra folytatni. Optimalizálás állásidő nélkül a CEBIS-szel A beállított programokat a CEBIS-en utólag is lehet változtatni vagy optimalizálni. Be lehet iktatni újabb lépéseket, törölni, részleteket változtatni és igazítani. Szakaszok és áteresztett mennyiségek ugyanilyen módon, az aktuális feltételekhez igazíthatók. Egy folyamat első kijelzésétől kezdve a legapróbb részletekig néhány lépésben finomítható. A beállítások a CIS színes kijelző alsó részén jelennek meg 46 47

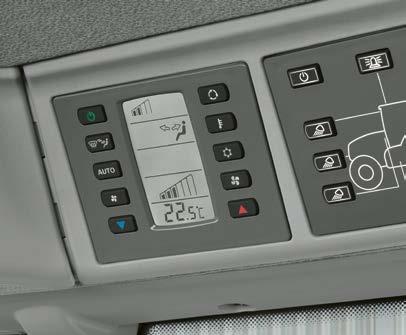

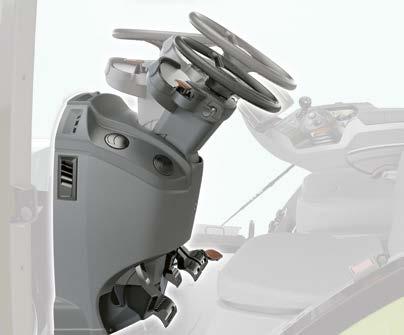

25 Ergonómia és kényelem a legjobb munkafeltételekért Kényelem A kellemes munkavégzésért Minden AXION 900 modell alapfelszereltségéhez tartozik a klímaberendezés, és opcióként egy 3. kategóriájú szűrővel is felszerelhetők. A klímaberendezés alkotóelemeit a duplán szigetelt fülke alsó részében helyezték el, így a légáram eloszlása optimális, és a befújással járó zajszint jelentősen csökkent. Mivel nincs a tetőrészbe beépített elem, a vezetőnek ez plusz kihasználható magasságot, tágasabb munkateret jelent. A manuális vezérlés mellett egy teljes értékű automata klíma is kapható. Átlátható és átgondolt A kormányoszlop alatt található kis pedál lenyomásával a teljes kormányoszlop billenthető. Így az oszlop elegendő helyet hagy a ki- és beszálláshoz, és a munka közben optimális helyzetet nyújt. A kormányoszlopon található karral a hosszirányú pozíció állítható. Első osztályú kényelem LED-fényszórók a tökéletes világításért A műszerfal optimálisan átlátható, mivel a kormányoszlopon található, és vele együtt mozog. Az AXION 900 számos megoldásával a legjobb munkakörülményeket biztosítja a hosszú munkanapokhoz. Sokoldalú tárolási lehetőségeivel a gépkezelő mindig talál helyet mobiltelefonjának vagy dokumentumainak. Az utasoldali ülés alatt található egy hűtőrekesz, amiben elegendő hely van egy 1,5 literes flakon és némi ennivaló számára is. Ha sötétben kellene dolgozni, a munkalámpákkal tökéletesen kivilágítható a gép környezete. Így a munka is tökéletesen ellenőrizhető. Ha még több fényre lenne szükség, úgy az akár 20 LED-fényszóróval közel nappali világosságot lehet létrehozni az AXION környezetében. Kivilágított belső tér Nappal vagy éjjel a világítás bekapcsolásával minden kezelőelem kivilágosodik. Minden kapcsoló szimbóluma is megvilágított, a biztonságos kezelés érdekében. A CEBIS képernyő fényereje automatikusan igazodik a fényviszonyokhoz, éjszaka pedig annyira elhalványodik, hogy ne világítsa be a teret, valamint gépkezelőt se zavarja az erős fény. A CEBIS-en sötétebb színsémát is lehet választani. Sötétben való munkavégzésnél előnyösebb, ha lágyabb a kontraszt, így a szem kevésbé fárad. A nagyméretű tükörhöz egy széles látószögű tükör is tartozik szériafelszereltségként, a még biztonságosabb közúti közlekedésért. Az ISOBUS áramellátás csatlakozása a kiegészítő terminálokhoz a jobb oldali konzol alatt található. A vezető- és utasoldali ülések kellemes tapintású anyaggal vagy bőrhuzattal is rendelhetők

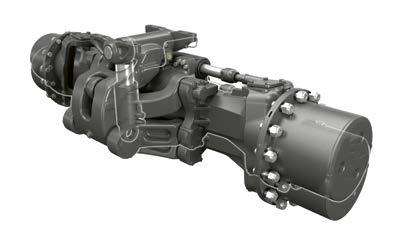

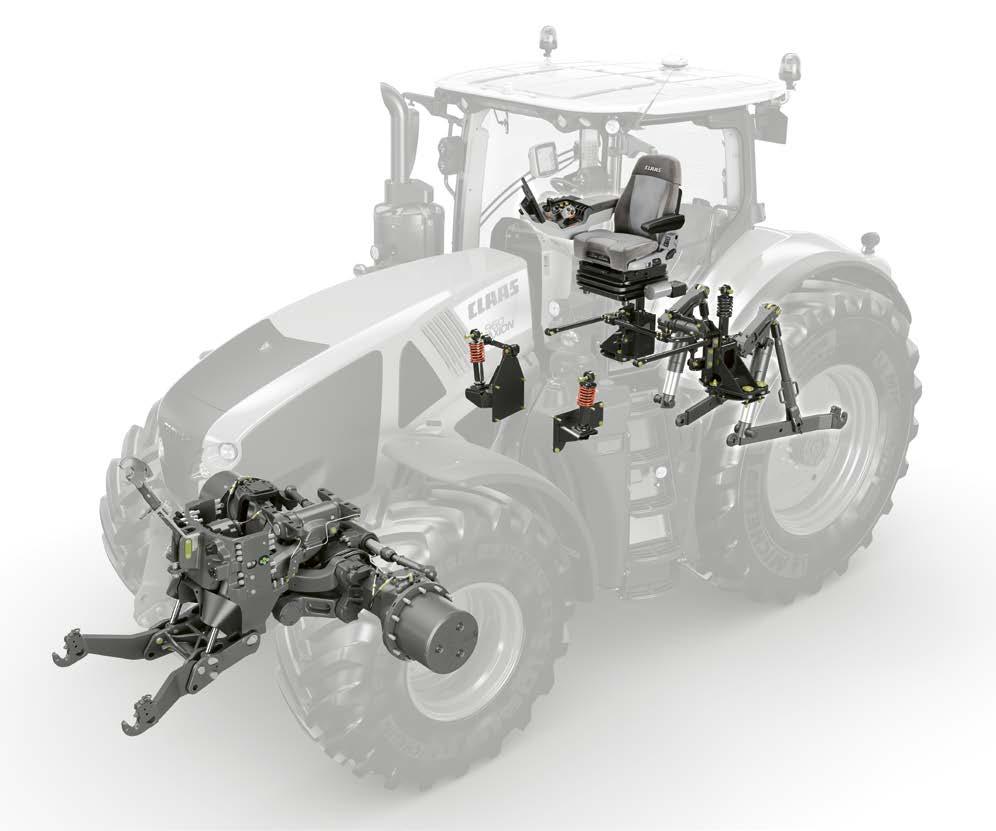

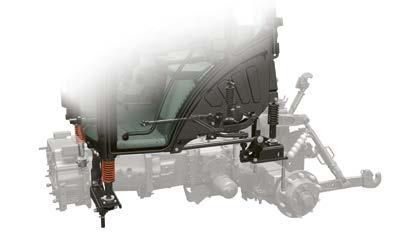

26 Óvja a vezetőt és a gépet a rugózás Kényelem 4-szeresen teljes rugózású Kényelmesebben ülni, jobban dolgozni A vezetőfülke a négy rugózási pontnak köszönhetően az alváztól teljesen független. A lökések és kilengések nem érnek el a vezetőhöz. A rugózási pontok közötti hosszanti és keresztirányú összeköttetések tartják a fülkét stabilan a kanyarokban és fékezésnél. A teljes rugózási rendszer teljesen karbantartásmentes. A vezetőülések széles választékában megtalálható a szellőzött prémium ülés is. Az aktív szellőzésű ülés gondoskodik bármilyen időjárási körülménynél a kényelemről A rugózás a vezető testsúlyához igazodik PROACTIV rugózott első híd automatikusan maximális kényelem A traktor terheléséhez igazodva a rugózás automatikusan középhelyzetben marad. A fékezés és fordulómanőver alatti terhelésváltozásokat kiegyenlíti. A kerekek paralelogramma felfüggesztése és a 90 mm-es rugózási út garantálják a legjobb utazási tulajdonságokat. Lengéscsillapítás Nehéz munkaeszközök a front- vagy hátsó függesztésen a vezetőt és a traktort egyaránt terhelik. Ennek kiegyensúlyozására szállítás során, felemelt munkaeszköznél és táblavégi fordulókban, az első és hátsó emelőszerkezet lengéscsillapítással ellátott. Elsőhíd-rugózás bekapcsolása 50 51

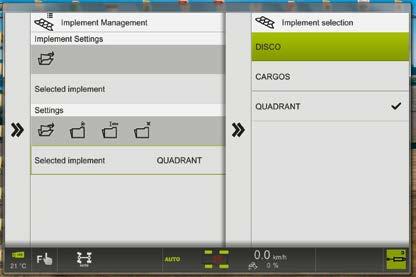

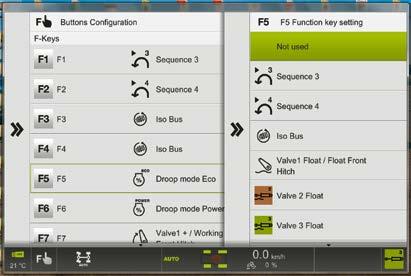

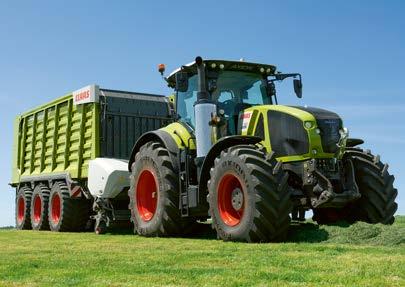

27 Még jobb kontroll az ISOBUS és ICT segítségével ISOBUS S10 S7 Funkciógombok Az AXION modellek tíz F-gombbal rendelkeznek, amiket a CEBIS-en vagy CIS-en különböző funkciókkal lehet felruházni. Az aktuális kiosztást a CEBIS vagy CIS kijelzőjén lehet látni. A gombok kiosztása a különböző feladatokhoz az S10 teminálon vagy egyéb ISOBUS terminálon keresztül történik. Így minden gépkezelő egyéni igényeihez igazíthatja a traktort. Implement Controls Tractor (ICT) Az AXION a QUADRANT 3400 szögletes bálázóval vagy CARGOS rakodókocsival kombinálva az ISOBUS-nak köszönhetően az AXION CMATIC két funkciója a munkagépekkel automatikusan vezérelhető: ICT CRUISE CONTROL: A teljesítményt és az eszközök munkájának minőségét a traktor sebességének szabályozásával optimalizálja. Így a sebesség párhuzamosan igazodik a mindenkori feltételekhez, és a gépkapcsolatból a lehető legjobbat hozza ki. ICT AUTO STOP: Ha a munkagép túlterhelődik, az ICT AUTO STOP automatikusan lekapcsolja a TLT-t, így óvja a gépet és tehermentesíti a vezetőt. 10,4"-os kijelző 7"-os kijelző Az Ön igényei szerint EASY: a fedélzeti alkalmazás A mobil kijelzővel a CLAAS az ISOBUS- és kormányzási rendszerekhez rugalmas megoldást kínál. Akár egy traktor, akár egy önjáró betakarítógép terminálja áthelyezhető szezontól és felhasználástól függően egy másik gépre. Rendelje meg AXION-ját gyárilag vagy utólagos felszereléssel úgy, ahogy Önnek arra szüksége van: S10 terminal: Nagy felbontású 10,4"-os érintőképernyő kormányzási funkcióval Kormányzási- és ISOBUS-funkciók Akár négy kamera is megjeleníthető S7 terminál: S7: nagy felbontású, 7"-os érintőképernyő Kormányzási funkció Az új EASY on board applikációval minden ISOBUSkompatibilis eszköz egy Tablet-PC1-gyel vezérelhető. Kiegészítésként a még nagyobb kényelemért az F-gombok is kioszthatók, mint bármely más ISOBUS terminál esetében. ISOBUS eszközvezérlés Az ISOBUS-kompatibilis eszközök a traktor hátsó részen található dugaljakkal csatlakoztathatók. A vezetőfülkében egy másik csatlakozón is kapcsolódhat egy ISOBUS terminál. Egy gépspecifikus beállításon keresztül történik a mindenkori munkaeszköz vezérlése. Az ISOBUS-kompatibilitásnak köszönhetően más gyártók munkaeszközeit is lehet az S10 terminállal kezelni. F gombok kiosztása a CEBIS-en AXION 900 AEF-konform Az AEF Mezőgazdasági Ipari Elektronikai Alapítvány kereken 150 vállalatot, szövetségeket és szervezeteket foglal magába. Céljuk a mezőgazdasági technikák fejlődésének egységesítése, összefogása, például az ISOBUS összetevők területén. Ennél nemcsak az ISO normát veszik figyelembe, hanem további AEF irányvonalat is kidolgoztak. Az AXION 900 traktort ezen követelményeknek megfelelően fejlesztették ki, így teljesíti az ISOBUS ISO UT 1.0, TECU 1.0, AUX-O és AUX-N normákat minden ISOBUS-kompatibilis eszközhöz. Az ICT CRUISE CONTROL és az AUTO STOP az Agritechnica 2013 kiállításon ezüstérmet nyert 1 Apple-iPad eszközök ios 9-től kezdődően. A speciális eszközlistát kérjük, tekintse meg az EASY on board applikációban. Az ISOBUS-csatlakozás egyik feltétele egy CWI (CLAAS Wireless Interface)

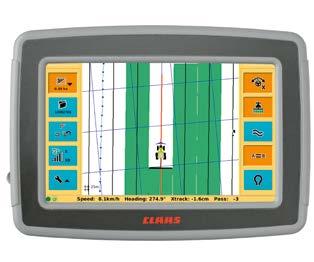

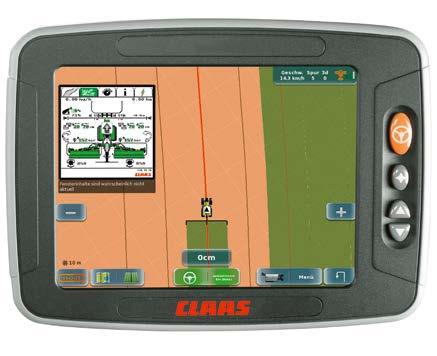

28 Mindig a megfelelő nyomon CLAAS kormányzási rendszerek Kormányzási rendszerek Korrekciós jelek RTK (± 2-3 cm) Rögzített referenciaállomás Hatótávolság kb. 15 km Néhány referenciaállomást vagy jelet a helyi kereskedő biztosítja Lehető legnagyobb ismétlési pontosság RTCM 3.1 GPS- és GLONASS-vétel RTK NET (± 2-3 cm) Korrekciós jel maxi-net hálózaton keresztül 2-frekvenciás jel Korlátlan hatósugár Lehető legnagyobb ismétlési pontosság Előfizetés-köteles RTCM 3.1 GPS- és GLONASS vétel RTK FIELD BASE (± 2-3 cm) Mobil referenciaállomás Hatótávolság 3-5 km Nincs előfizetés Saját korrekciós jel Beépített akkumulátor 2-frekvenciás jel Növeli az Ön munkájának minőségét A CLAAS kormányzási rendszerek tehermentesítik a vezetőket. Előrelátóan és automatikusan irányítják és vezetik a traktort a kijelölt útvonalon, így elkerülhetők a hibák és átfedések. A kutatások kimutatták, hogy egy modern párhuzamvezető rendszer akár 7%-os üzemanyag-, gépköltség-, inputanyag-megtakarítást eredményezhet. A GPS PILOT automatikus kormányzási rendszer az S10 és S7 érintőképernyős kijelzőjével (ld. 52 / 53. old.) vezérelhető. Egyszerű menüje és kezelőbarát felülete magáért beszél. A fordulókban is automatikusan kormányozni Az AUTO TURN funkció átveszi az irányítást a fordulómanőver során. A fordulás irányát, valamint a következő haladási nyomot ki kell választani a kijelzőn, a többit intézi a kormányzási rendszer. Korrekciós jel igény szerint A CLAAS úgy állította össze kínálatát, hogy Ön azt bármikor rugalmasan bővítheti, fejlesztheti. Ez az állomásra és a ma használt legfontosabb korrekciós jelekre is vonatkozik. A nagyobb rugalmasság és munkabiztonság érdekében a CLAAS kormányzási rendszerek képesek GLONASS műholdas rendszerrel is együtt dolgozni. RTCM 3.1 GPS- és GLONASS vétel OMNISTAR XP / HP / G2 (± 5-12 cm) Műholdas korrekciós jel 2-frekvenciás jel Előfizetés-köteles EGNOS / E-DIF (± cm) Nincs előfizetés Pontosság Erről a témáról részletesebben a CLAAS kormányzási rendszerek prospektusban, vagy közvetlenül CLAAS kereskedőjénél tájékozódhat. AUTO TURN segítségével a traktor automatikusan fordul a táblaszélen

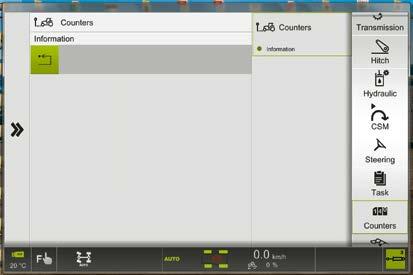

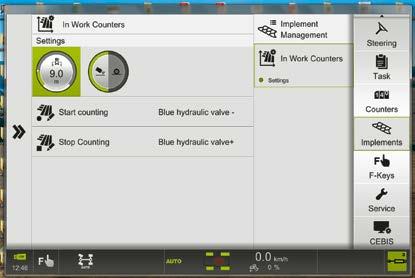

29 Minden gép és megbízás szem előtt Bármikor Megbízásmenedzsment TELEMATICS Adminisztráció a CEBIS-szel Az elvégzett munkákhoz kapcsolódóan a CEBIS-ben akár 20 különböző megbízás rögzíthető. A munkaszélesség megadása után a hektárszámlálás és a hektárra vetített fogyasztás leolvasható. A lehető legpontosabb eredmény érdekében a sebesség radarral is meghatározható. 1 2 Munkaeszközmenedzsment CEBIS-en 2 3 A CEBIS lehetővé teszi 20 munkaeszköz felvételét. Minden beállított értéket rögzít az adott munkaeszközhöz. 2 A váltó és a kihelyezett körök beállítása 4 szekvencia CSM táblavégi forduló Területszámláló és -mód aktiválás Munkaeszköz munkaszélessége Eszköz- vagy vezetőváltás során nem szükséges az újabb beállítás. Egyszerűen csatlakoztatni, az eszközt feltölteni a CEBIS-re és dolgozni. Mivel a kezelése olyan, mint egy tableté, így az új eszközöket szinte gyerekjáték csatlakoztatni. CLAAS TELEMATICS Webserver 3 1 A GPS-műholdak jeleit veszi a gép. CLAAS TELEMATICS: Munkafolyamatok javítása: üzemidő-elemzés Beállítások optimalizálása: távfelügyelet Dokumentáció egyszerűsítése: adatrögzítés Karbantartási idő csökkentése: távdiagnosztika 2 A gépek egy antennán keresztül elküldik a GPS-koordinátákat, valamint a gép teljesítményadatait és a jelentéseket a TELEMATICS webszerverre. 3 Az adatokat az interneten akár a saját, akár a szervizpartner irodájából le lehet kérni. A funkciók A TELEMATICS-szal bárhol, bármikor számos információ lekérdezhető az Ön gépéről. A rögzített adatokat határozott időközönként egy mobil adóvevő segítségével küldi a TELEMATICS szerverére. Ez Önnek, és egy Ön által feljogosított szervizpartnernek lehetőséget nyújt az internet segítségével minden adat lehívására és kiértékelésére. Üzemidő-elemzés Munkaidő analizálása Állásidők csökkentése Gépbeállítások ellenőrzése Üzemanyag-fogyasztás optimalizálása Távfelügyelet Helyzetmeghatározás a Google Earth -ön Aktuális tevékenység Adatgyűjtés Automatikus adatgyűjtés és dokumentálás Biztonságos feldolgozás egy központi szerveren Csatlakozási lehetőség a TELEMATICS-ból történő adatávitelhez Távdiagnosztika Karbantartási terv Távdiagnosztika CDS-szel Erről a témáról részletesebben a CLAAS TELEMATICS prospektusban, vagy közvetlenül CLAAS kereskedőjénél tájékozódhat

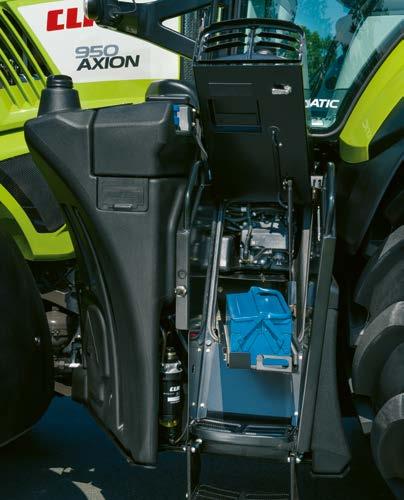

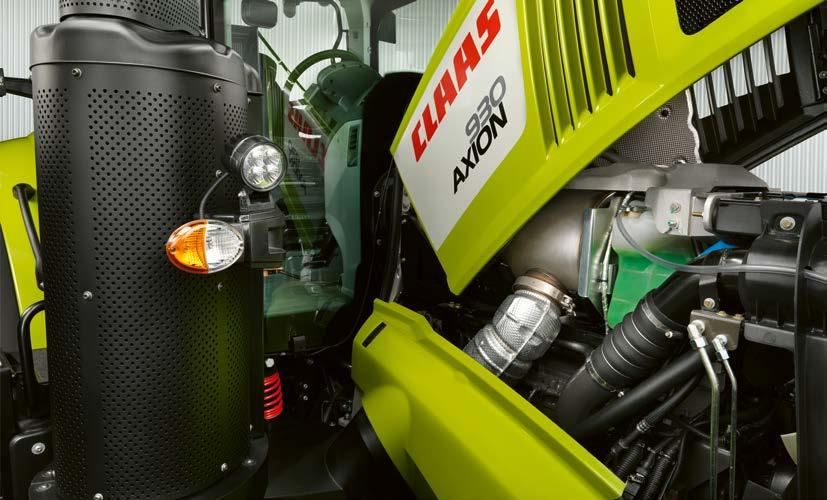

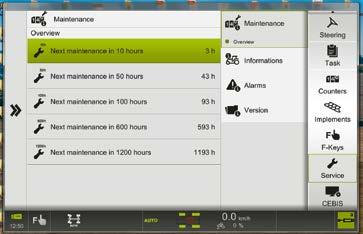

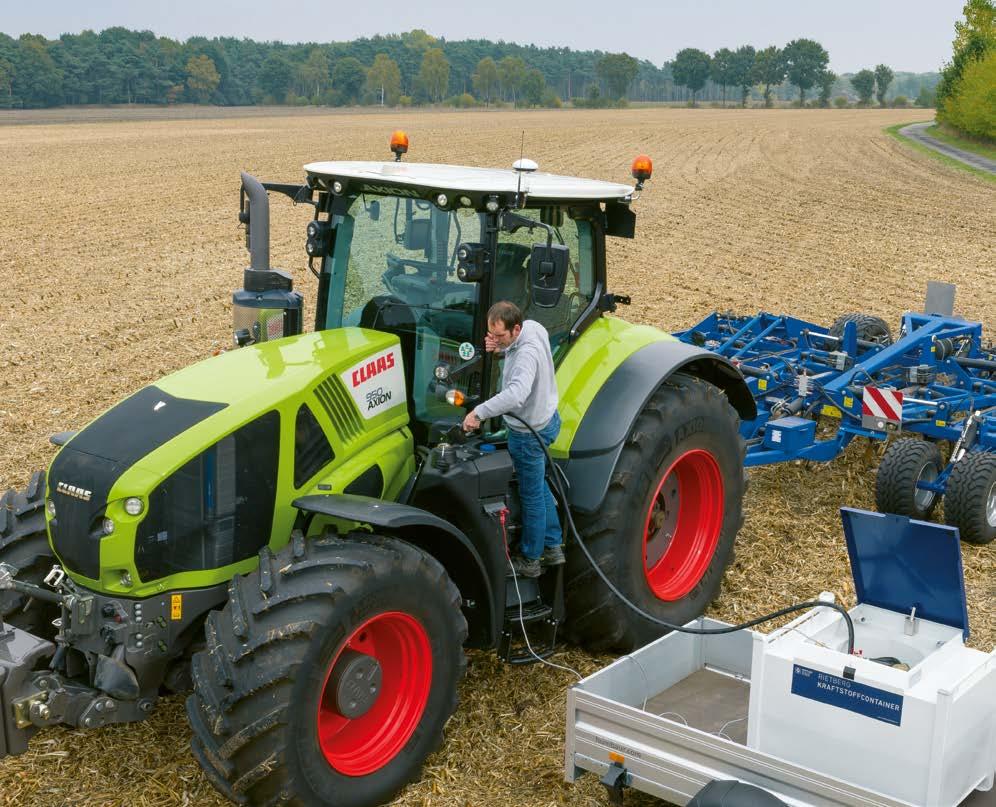

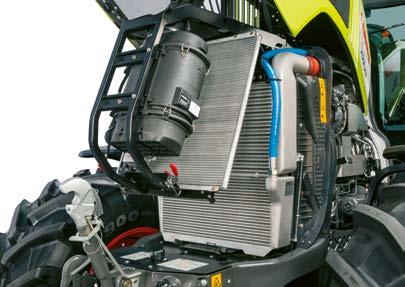

30 Gyors és egyszerű karbantartás Karbantartás A hosszú olajcsere-intervallumnak köszönhetően (motornál 600 óra, hajtómű és hidraulika 1200 óra) időt és pénzt lehet megtakarítani. Kevesebb a kieső idő a szezon idején, és a gép mindig ott lehet, ahol kell: munkában. Friss levegő, maximális teljesítmény A nagy méretű szívófelület a motorháztetőn elegendő friss levegőt biztosít a motornak a hűtéshez és az égéshez. Az alacsony áramlási sebességnek köszönhetően az elszívófelület tiszta és jól átjárható marad. A hűtőket egy masszív váz rögzíti, és gázrugó tartja nyitott állapotban, a karbantartás és tisztítás egyszerű elvégzését segítve. Időt és pénzt takarít meg, mert jól hozzáférhető A napi karbantartásnak kell a legegyszerűbbnek lennie, mivel a tapasztalatok alapján, ami bonyolult és kényelmetlen, azt nem szívesen végezzük el. A nagy, egyben nyíló motorháztető egy gombnyomásra szabad hozzáférést biztosít minden karbantartási ponthoz a motorban Motorolajszint-ellenőrzés és utántöltés csukott motorháztetőnél is lehetséges a traktor jobb oldalán Minden, napi karbantartás szerszámok nélkül elvégezhető Gyorsan és jól láthatóan helyezkedik el az üzemanyagszűrő a bal oldali fülkefeljárónál A bal oldali lépcsőben elegendő hely van egy szerszámosládának Külső akkumulátor pólusok, pl. a szántóföldön való tankoláshoz A levegőszűrő is jól hozzáférhető helyen, a hűtők előtt található, és bármikor könnyen kivehető. A nagy méretű légszűrő hosszú élettartamra készült. A szűrőházban található durva szennyeződés elszívása meghosszabbítja a tisztítási intervallumot. A külső akkumulátorpólusok közvetlenül a feljáró alatt érhetők el A hűtő elé elhelyezett motorszűrő a padlóról jól elérhető Karbantartási intervallum a CEBIS és CIS kijelzőn 58 59

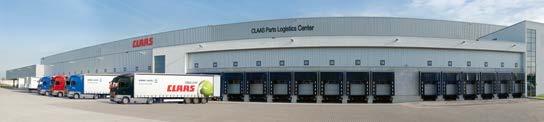

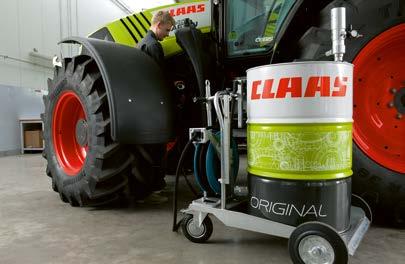

31 Mindig közel CLAAS Service & Parts CLAAS Service & Parts Az Ön igényei számítanak Bízhat benne: ha szüksége van ránk, mi ott vagyunk. Bárhol, gyorsan, megbízhatóan. Szükség esetén a nap 24 órájában. Pontosan azzal a megoldással, amire gépének és üzemének szüksége van. Hogy minden menjen. ORIGINAL eredeti alkatrészek és tartozékok Pontosan az Ön gépéhez készült alkatrészek, kiváló minőségű kenőanyagok és tartozékok. Rendeljen Ön is mindent átfogó termékkínálatunkból, amiből mi pontosan azt a megoldást nyújtjuk Önnek, amire gépének a 100%-os rendelkezésre álláshoz szüksége van. Hogy minden menjen. Személyre szabottan Önnek: CLAAS FARM PARTS A CLAAS FARM PARTS az egyik legátfogóbb márka- és felhasználási területeket magában foglaló alkatrészprogram, az Ön üzemébe bármilyen mezőgazdasági munkához. Hogy minden menjen. Mindig aktuálisan A CLAAS értékesítési partnerek világszerte az egyik legütőképesebb csapatát jelentik a mezőgazdasági technológiában. A mérnökök magasan képzettek és szakmailag rendelkeznek a szükséges specifikus- és diagnosztikai ismeretekkel. A CLAAS szerviz magas színvonalú munkájával áll az Ön rendelkezésére, az Ön elvárásainak megfelelő kompetenciákkal és szaktudással. Hogy minden menjen. A biztonság tervezhető Szerviztermékeink segítenek Önnek gépe munkabiztonságát növelni, a kiesési rizikót csökkenteni, és fix költségekkel számolni. A CLAAS MAXI CARE tervezhető biztonságot kínál az Ön gépének. Hogy minden menjen. Hammból az egész világba Központi alkatrészraktárunkból számos ORIGINAL eredeti alkatrészt szállítunk gyorsan és megbízhatóan a világ minden tájára. Az Ön CLAAS kereskedő partnere a lehető legrövidebb időn belül kiszolgálja Önt. Hogy minden menjen. Problémamegoldás távdiagnosztikával: CLAAS TELEMATICS A CLAAS TELEMATICS az Ön gépében két szempontból fontos: gyors segítség a CLAAS szervizszerelőktől, és jelentős gazdasági előny a vezetéknélküli kapcsolatnak köszönhetően. A problémáját a helyszínen meg tudjuk oldani, akkor is, ha nem lát minket. Hogy minden menjen. A Hammban található CLAAS Parts Logistic Center alkatrész központban különböző alkatrészt raktároznak több mint m 2 területen

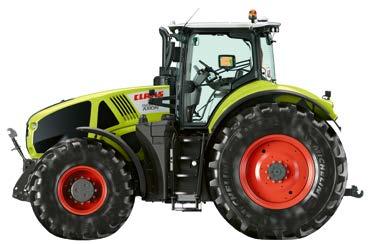

32 Az érvek magukért beszélnek CPS Kényelem AXION Motor Gyártó FPT FPT FPT FPT FPT Hengerek száma Lökettérfogat cm Turbófeltöltő változó geometriával Névleges teljesítmény (ECE R 120 szerint) 1 kw/le 323/ / / / /320 Maximális teljesítmény (ISO TR ) kw/le 327/ / / / /325 Fordulatszám max. teljesítményen 1/perc Homologizációs érték a CMATIC modelleknél (ECE R 120) 1 kw Maximális forgatónyomaték Nm Fordulatszám a maximális nyomaték leadásakor 1/perc Üzemanyagtartály mérete max. l Olajcsere-intervallum h CMATIC fokozatmentes hajtómű REVERSHIFT irányváltó Min. sebesség névleges fordulaton km/h 0,05 0,05 0,05 0,05 0,05 Haladási sebesség (max.) km/h 40/50 40/50 40/50 40/50 40/50 Hátsó híd Hátsó kerekek max. átmérője m 2,15 2,15 2,15 2,15 2,15 Legszélesebb hátsó abroncsméret 900/60 R 42 Fix hátsó féltengely Állítható hátsó féltengely 2,5 vagy 3 méter széles Differenciálzár automatika Parklock Olajcsere-intervallum h /60 R /60 R /60 R 42 TLT Vészleállító külső működtetése /perc 540 ECO / /perc 1000 / 1000 ECO 1/perc TLT-csonk 1⅜", 6, 8 vagy 21 bordás, és 1¾", 6, 8 vagy 20 bordás Első híd hajtott Merev első híd PROACTIV mellső hídrugózás Összkerék-automatika Optimális fordulási sugár m 6,96 6,96 6,96 6,96 6,96 900/60 R 42 AXION Hátsó függesztés Maximális emelőerő a függesztőkampókon kg Átmenő emelési kapacitás 610 mm-nél kg Függesztőkampó Kat. 3 Függesztőkampó Kat. 4 Lengéscsillapítás Külső kezelés Aktív csúszásszabályozás Frontfüggesztés Maximális emelőerő a függesztőkampókon az 5 t modellnél kg Maximális emelőerő a függesztőkampókon a 6 t modellnél kg Függesztőkampó Kat. 3 Lengéscsillapítás Helyzetszabályozás A frontfüggesztés külső működtetése Front TLT Négy kiegészítő hidraulikacsatlakozó és egy szabad visszafolyó ág Külső működtetés ISOBUS és csatlakozó Vezetőfülke CIS+ felszereltség CEBIS felszereltség Klímaberendezés Automata klíma Pótülés beépített hűtőbox-szal EASY GPS PILOT ready GPS PILOT kormányzási rendszer TELEMATICS Méretek és súly Alapfelszereltség Teljes magasság (a) mm Hossz (orrsúly és frontfüggesztés nélkül) (b) mm Tengelytáv (c) mm Tömeg kg A totális motorteljesítmény bármilyen menetsebesség és munkavégzés mellett is elérhető Alacsony fordulatszám-koncepció: maximális teljesítmény, maximális forgatónyomaték és maximális végsebesség csökkentett motorfordulat mellett, az üzemeltetési költségeket is jelentősen csökkenti Átgondolt CMATIC váltóvezérlés: dinamikus, lágy és üzemanyagtakarékos A maximális motorteljesítmény akár 95%-a TLT módban 1000 ECO 1600 ford./perc motorfordulaton is elérhető Percenként akár 220 liter hidraulikus szállítási teljesítmény a 8 kihelyezett körre Egyszerűen több: CIS+ felszereltség multifunkciós karral és DRIVESTICK-kel, CIS színes kijelzővel az A-oszlopon, elektronikus vezérlőeszközök és CSM fordulómenedzsment Egyszerűen mindent: CEBIS felszereltség egyedülálló 3-ujjas kezeléssel a CMOTION multifunkciós karral, 12"-os CEBIS érintőképernyő, elektronikus vezérlőeszközök, CSM fordulómenedzsment, szántóföldi- és eszközmenedzsment Mechanikus 4-ponton rugózott fülke alapfelszereltségként GPS PILOT S10 és S7 érintőképernyős kezeléssel TELEMATICS ICT (Implement Controls Tractor) egy QUADRANT-tal vagy CARGOS-szal kombinálva Hidraulika Load Sensing hidraulikarendszer Max. szállítás széria (opció) l/perc 150 (220) 150 (220) 150 (220) 150 (220) 150 (220) Elektrohidraulikus kihelyezett körök CIS+ felszereltségnél Elektrohidraulikus kihelyezett körök CEBIS felszereltségnél a c b 1 Megfelel az ISO TR A CLAAS a gyakorlat követelményeinek kielégítésére termékeit folyamatosan továbbfejleszti. A változtatás jogát fenntartjuk, a képek csak tájékoztató jellegűek, és esetleg a szériafelszerelésbe nem tartozó különleges tételeket is tartalmazhatnak. Ez a prospektus az egész világon történő használatra készült. A pontos specifikációkkal és az árlistával kapcsolatban kérjük, forduljanak az Axiál Kft-hez (tel:79/ ), hazai CLAAS márkakereskedőjükhöz. A fotók készítésekor, a működési elvek szemléltetéséhez alkalmanként bizonyos védőberendezéseket eltávolítottunk. Az összes gépet az érvényes jogszabályoknak megfelelően szállítjuk. Minden műszaki adat alapvetően az európai kipufogógáz Stage norma szerinti. A Tier norma elnevezés ebben a prospektusban kizárólag inforrmációként szolgál a jobb értelmezhetőség kedvéért. Az olyan területeken, ahol a szabályozás a Tier által történik, ezáltal nem érvényes. 62 alapfelszereltség opció rendelhető nem rendelhető alapfelszereltség opció rendelhető nem rendelhető

33 Tekintse meg a videót! tractor.claas.com Igazán jó munka. Traktorok a CLAAS-tól. A nemzetközi kampány "Igazán jó munka" mezőgazdászokat és bérvállalkozókat mutat be a világ minden tájáról. Valós képek, valós földek, valódi mezőgazdászok és bérvállalkozók ez a mérvadó. A történetek bemutatják őket és mindennapi kihívásaikat. A madártávlatból készült felvételeken jól látható a munkájukra jellemző pontosság és professzionalitás, valamint legfőbb kincsük: a szántóföld. Rendszeresen olvashatják új történeteinket, riportjainkat. AXIÁL Kft. Gépek Alkatrészek Szerviz 6500 Baja, Szegedi út 147. Tel.: / Fax: / axial@axial.hu Az összes történet és videó megtalálható: HRC / KK LC 0718
