1 Traktorok XERION

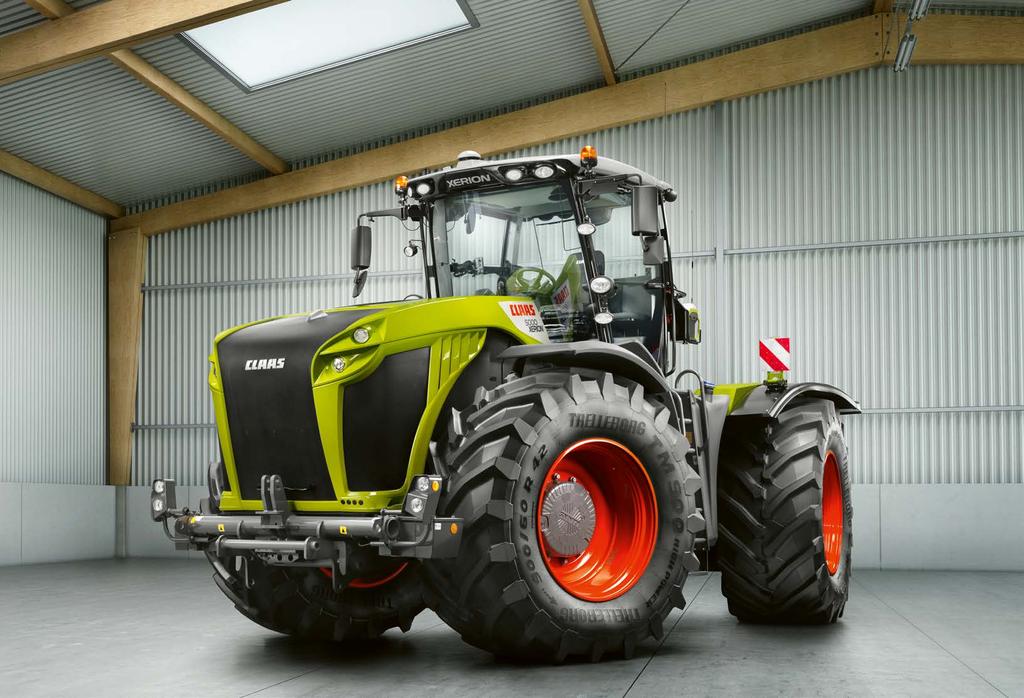

2 Biztosan elég nagy XERION Gigantikus erő Hisszük, hogy a méret számít, mindaddig, ameddig az el is végzi minden feladatát A XERION nagytraktor 530 lóerővel és számos intelligens megoldással hatásosan bizonyítja, hogy egy magafajta méretekkel rendelkező gép is képes sokoldalú, hatékony munkavégzésre, a teljesítmény teljes átadására. xerion.claas.com 2 3

3 XERION Tartalom CMATIC 6 TRAC- konstrukció 8 TRAC 12 TRAC VC 14 SADDLE TRAC 16 CLAAS POWER SYSTEMS (CPS) 18 Motor 20 Hajtómű 22 Felépítés 24 Pótsúlyozás 26 Kapcsolás 28 TLT 30 Hidraulika 32 Hátsó függesztés 34 Frontfüggesztés 36 Vezetőfülke 38 Kényelem 40 Konzolok 42 CMOTION multifunkciós menetkar 44 CEBIS felszereltség 46 CSM táblavégi fordulómenedzsment 48 Elektronikai szakértelem 50 Vezetőtámogató rendszerek 52 Üzem- és adatmenedzsment 56 Karbantartás 58 CLAAS Szerviz és Alkatrészek 60 XERION áttekintése 62 Érvek 66 Műszaki adatok 67 Tudjon meg többet a CLAAS traktorok fejlesztéséről és gyártásáról: tractors-making-of.claas.com 4 5

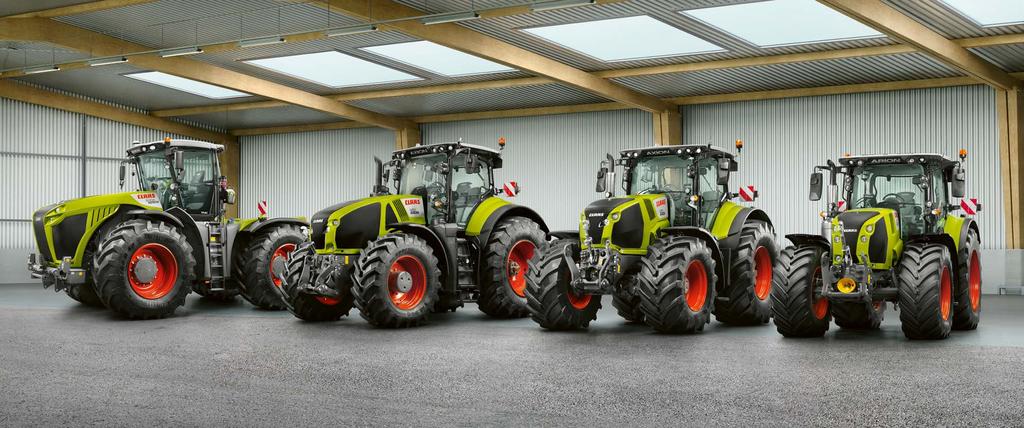

4 Fokozatmentesen 140 és 530 LE között CMATIC CMATIC Maximális teljesítmény a teljes palettán A XERION, AXION és ARION típusokban egyaránt elérhetők a CMATIC fokozatmentes hajtóművek. Jellemzőjük a hatékony erőátvitel. Ez annyit jelent, hogy kiváló hatékonysággal dolgoznak alacsony üzemanyag-fogyasztás mellett, bármilyen sebességnél akár szántóföldön, akár közúton. 6 7

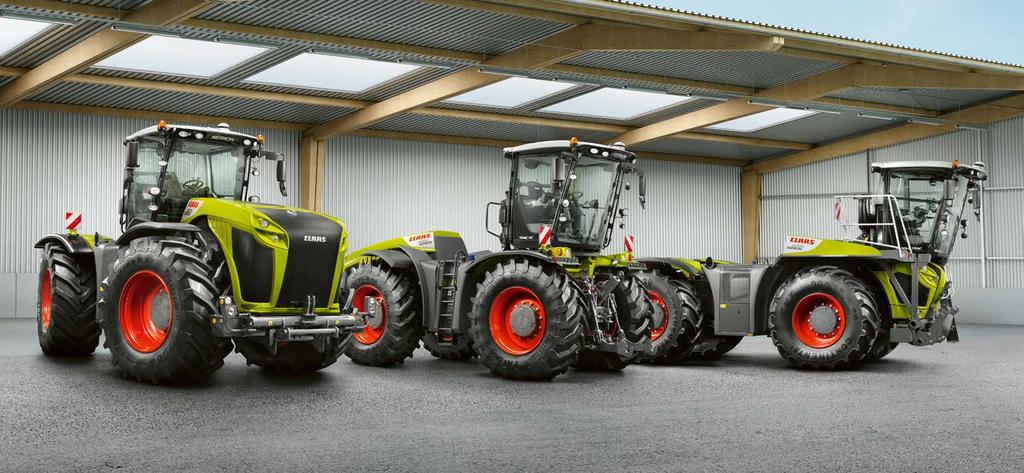

5 TRAC-konstrukció TRAC-konstrukció Egyedülálló Bárhol, ahol a területteljesítmény, termelékenység és gazdaságosság az igény, a XERION optimális megoldást kínál. A XERION egyedülállósága a következőkben rejlik: Négy egyforma méretű kerék, mindkét kormányzott tengelyen Teljes alváz felépítmény a nagy terhelések elviseléséhez Fokozatmentes hajtómű akár 500 LE-ig Egyénre szabott és kényelmes kezelés 8 9

6 Döntő előnyök a XERION gépcsalád TRAC-konstrukció Négy egyforma méretű abroncs a két kormányzott tengelyen Minden változat legfeltűnőbb jellemzője a négy egyforma méretű abroncs a két kormányzott hídon. A vonóerőt így az ebből származó nagy felfekvőfelületnek köszönhetően optimális vontatási teljesítményre váltja. A két kormányzott tengely lehetővé teszi a kímélőmenet alkalmazását. Teljes alvázas felépítmény a nagy terhelés elviseléséért A XERION-é teljes alváz. A motor és hajtómű külön-külön szilentblokkokon ágyazott. A kereszttartók szintén a stabilitást fokozzák, így tengelyenként akár 13 tonna terhelést is elbír. Fokozatmentes hajtómű akár 500 LE-ig A Mercedes-Benz motorok teljesítményét a ZF-Eccom hajtómű fokozatmentesen adja át a tengelyekre. A hajtómű lehetővé teszi így az üzemanyag-takarékos és gazdaságos munkavégzést. Egyénre szabott és kényelmes kezelés A CLAAS gépkezelési filozófiája a CEBIS fedélzeti információs rendszerrel és a CMOTION multifunkciós karral egyedülálló a piacon. A kezelés egyénre szabott, a fontosabb funkciók közvetlenül elérhetők. A kar és kéz eközben kényelmesen pihenhet a kartámaszon

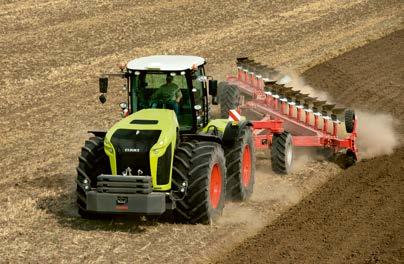

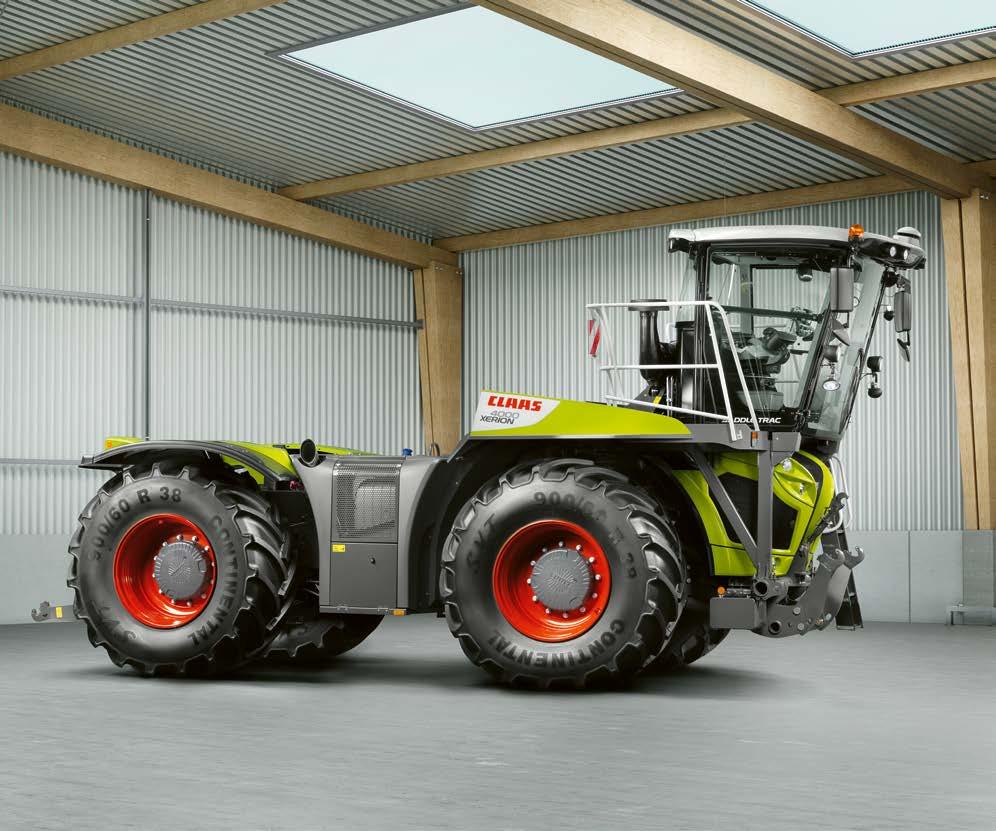

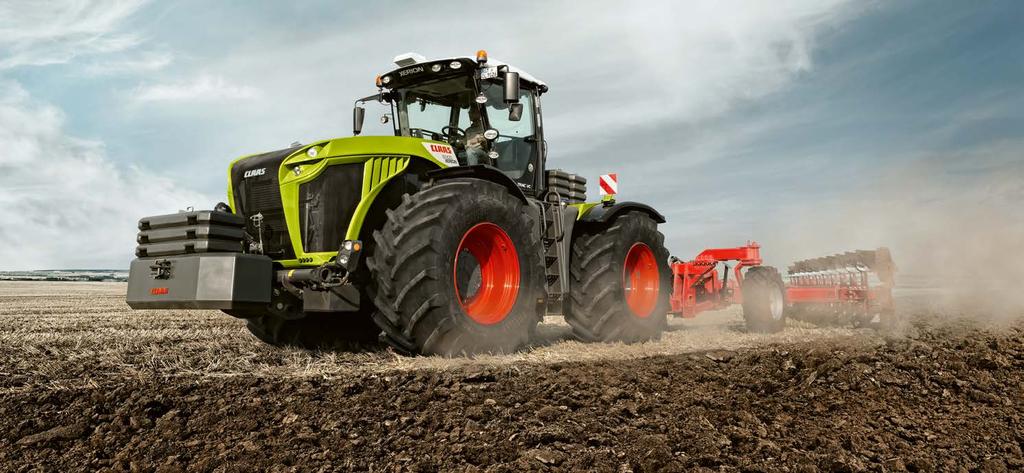

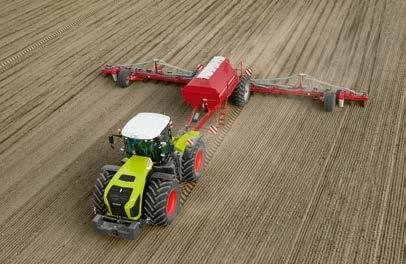

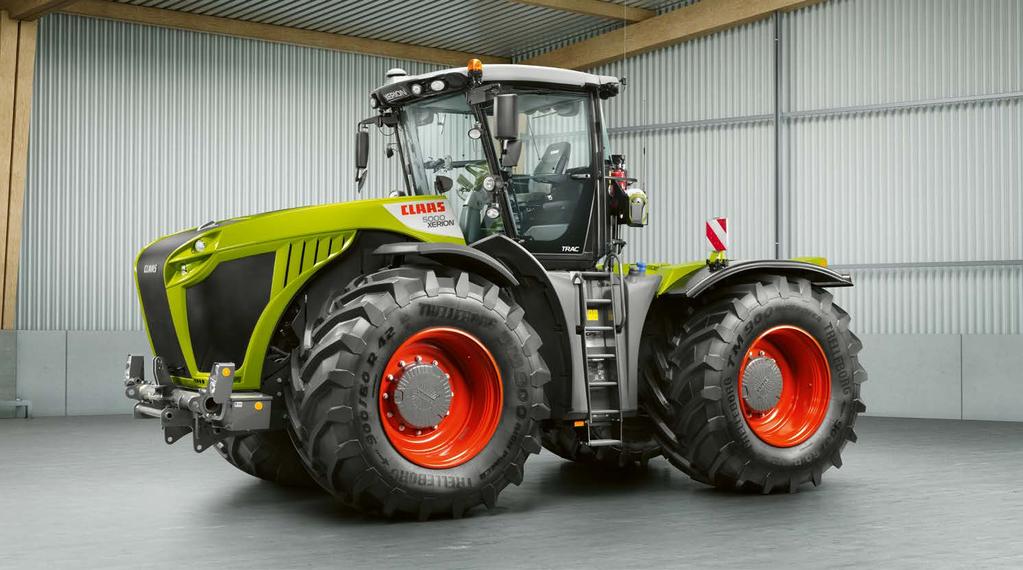

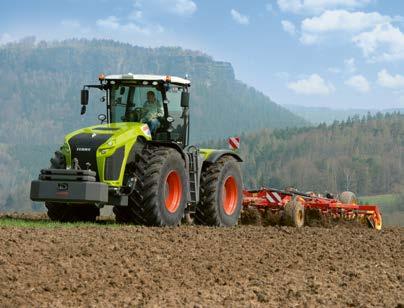

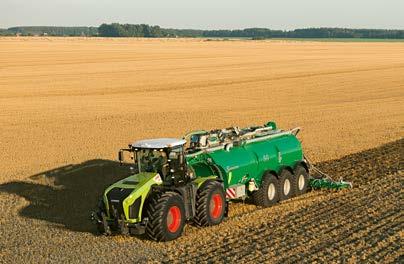

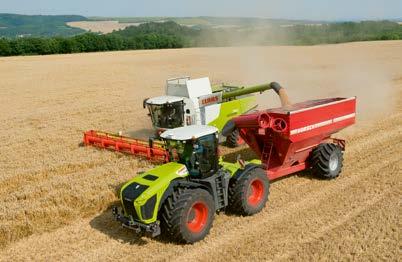

7 Fix vezetőfülkével a TRAC TRAC Szántóföldi munkához A TRAC modelleknél a vezetőfülke a traktor közepén, fixen helyezkedik el. A nagy üvegfelületek kiváló kilátást biztosítanak. Az első és hátsó felépítményre egyaránt tökéletes a rálátás. A TRAC modell a legmegfelelőbb választás szántóföldi munkákhoz, mint pl. a talajmunka, vetés, transzport és hígtrágyakijuttatás. A négy egyforma kerék lehetővé teszi a kiemelkedően jó teljesítményátadást, a talaj kímélése mellett. Nagyon fontos tényező a terhelés egyenletes megoszlása a két hajtott tengely között. A megfelelő súlyozás és a 110 mm átmérőjű vonógolyó a vezetőfülke mögött a hattyúnyak felfüggesztéshez egyenletesen osztja el a terhelést, és gondoskodik a munka során a megfelelő vontatási teljesítmény leadásáról

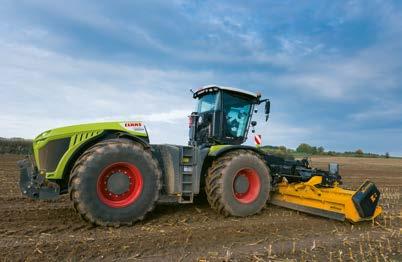

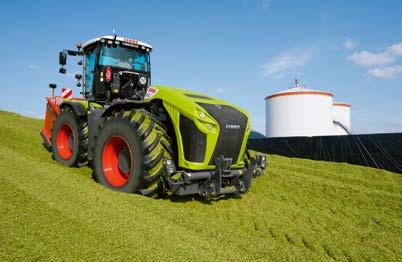

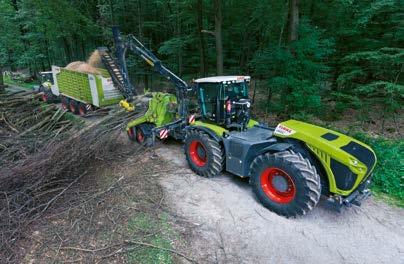

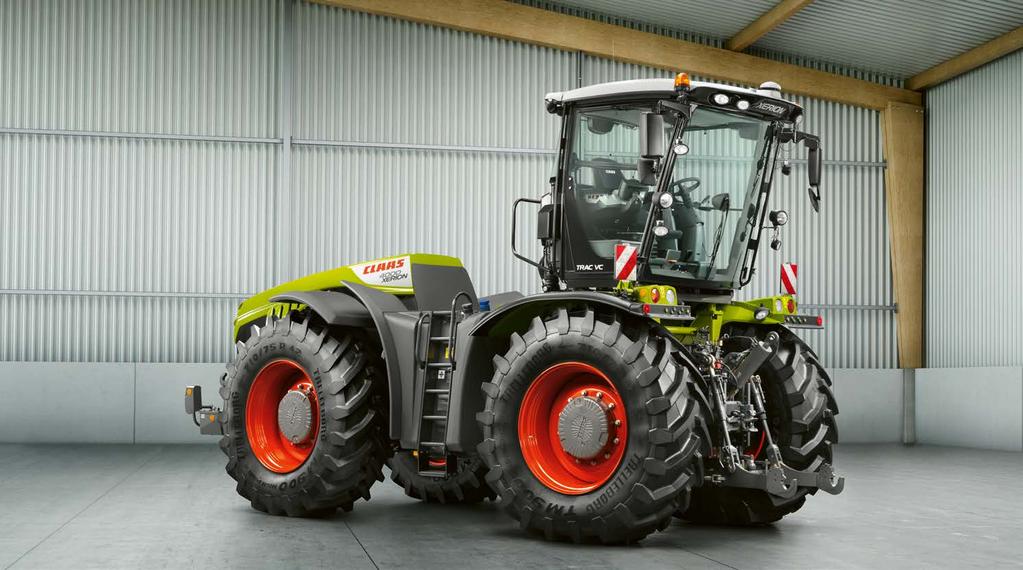

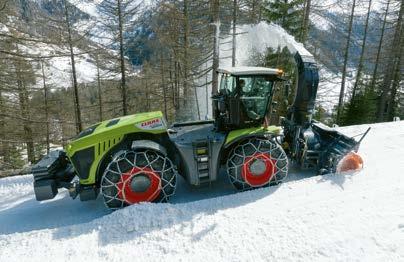

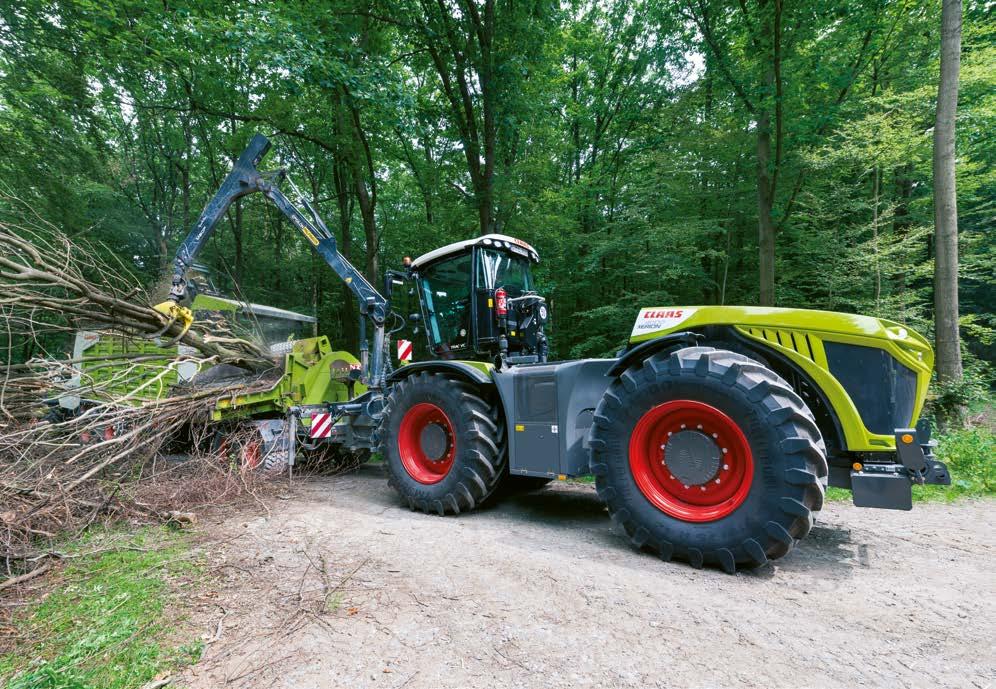

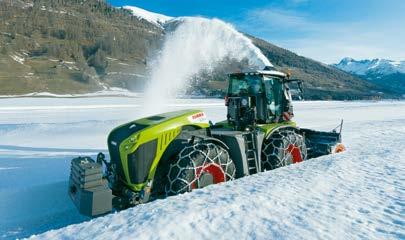

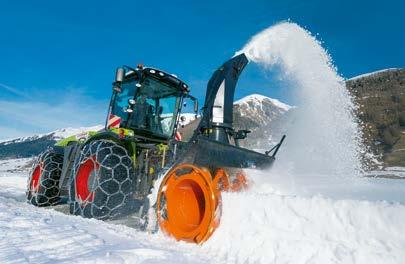

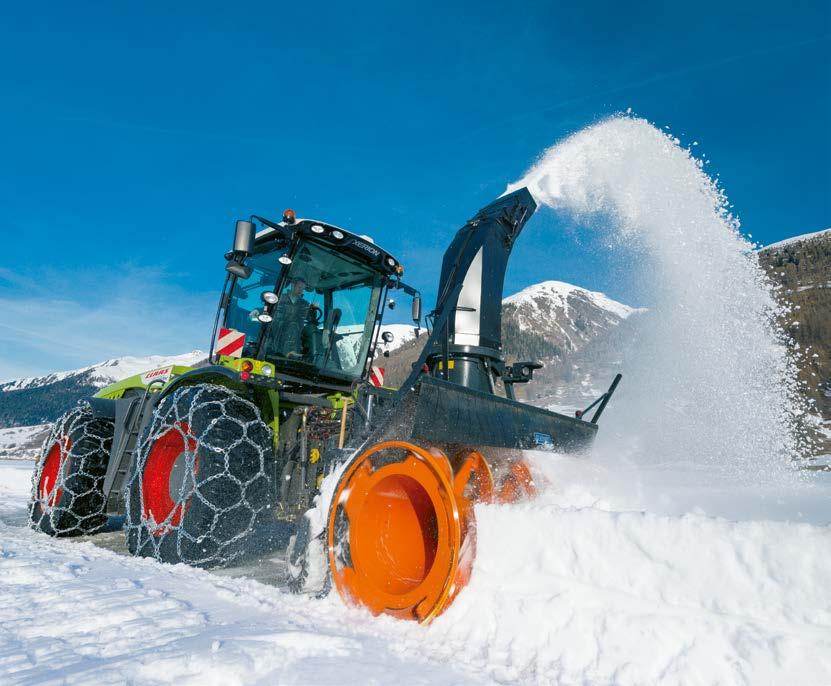

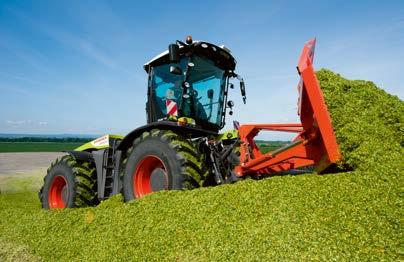

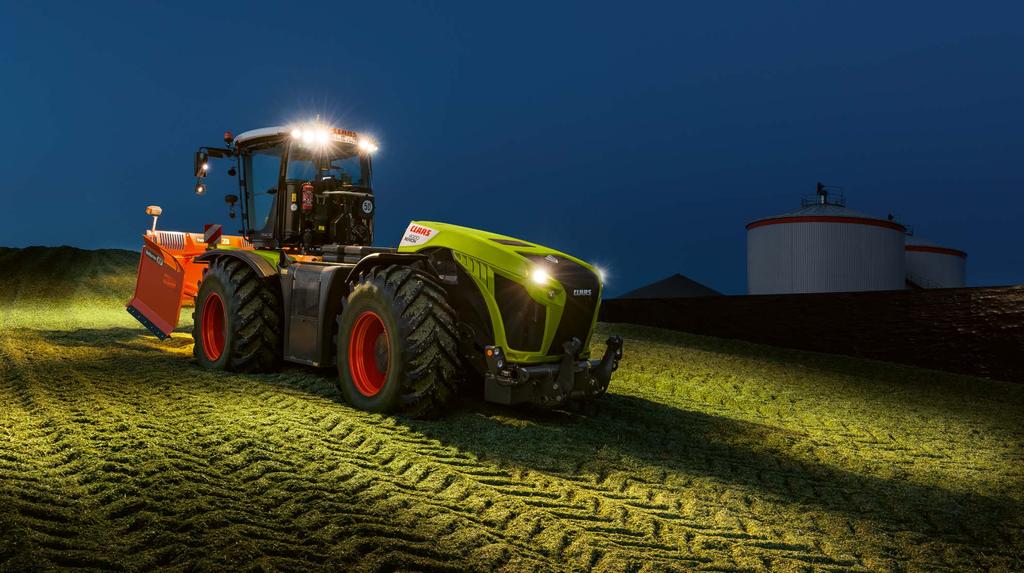

8 Fordítható fülkével TRAC VC TRAC VC Széles felhasználási terület. Néhány munka során fontos a jó rálátás a traktor hátsó részére. Az elfordítható vezetőfülke ideális: silómunkákhoz (kukorica és fű), faaprításhoz, mulcsoláshoz, hómaráshoz. A Vario Cab a CLAAS-nál az elfordítható fülkét jelenti. Ez a legkényelmesebb tolt üzemű működtetés, ami csak elképzelhető. Másodpercek alatt egy gombnyomásra fordul a vezetőfülke egy emelőmunkahenger segítségével a hátsó függesztés fölé. Értelemszerűen a vezérlés is együtt fordul, az új menetirányhoz minden funkció logikusan illeszkedik. A magas utazási kényelemért a vezetőfülke közúti közlekedésnél a két tengely között középen helyezkedik el. Silómunkáknál, szántóföldön, erdőben vagy a hegyekben a XERION fordítható kabinnal az egyik legkényelmesebb önjáró gép, ami egyedülálló rálátást biztosít a mindenkori munkához

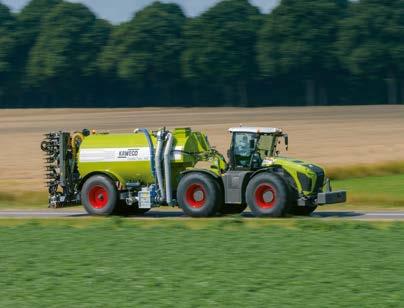

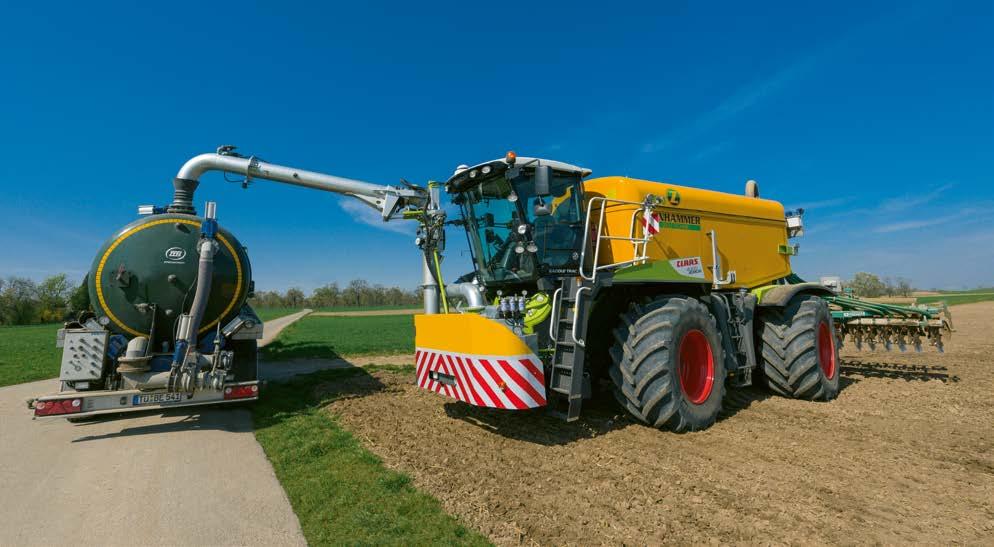

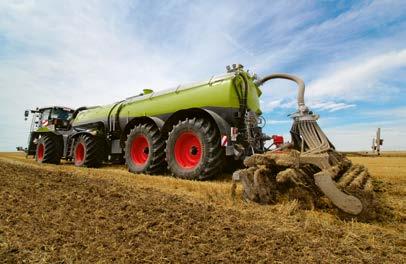

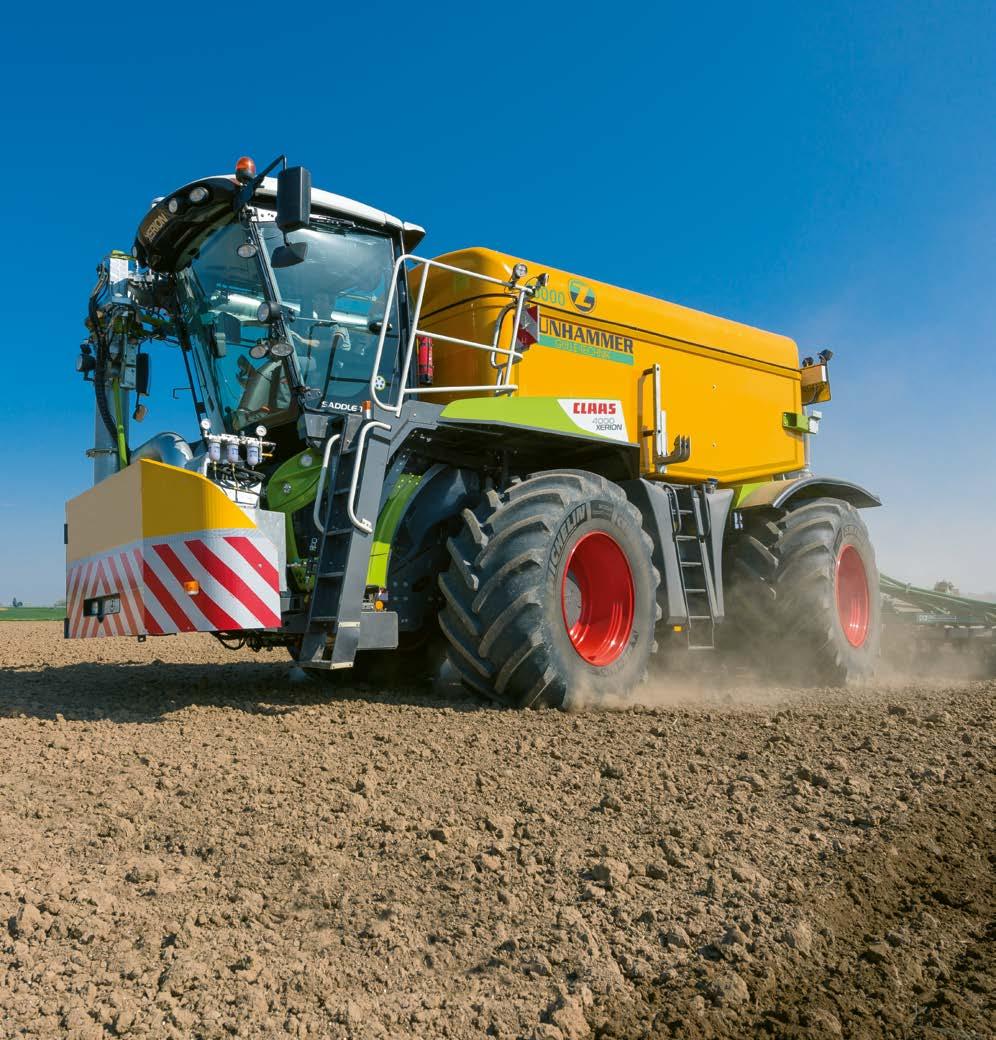

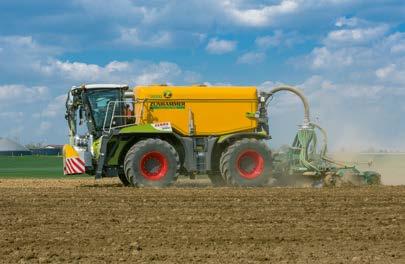

9 A teherhordó SADDLE TRAC SADDLE TRAC Speciális munkákhoz A SADDLE TRAC esetében a vezetőfülke az első híd felett található. Ennek köszönhetően a hátsó részen a fülke mögött elegendő hely marad a különböző tartályoknak: Hígtrágya- /műtrágya-kijuttatás és -bedolgozás Vetés és trágyázás Munka silóban A SADDLE TRAC különböző felépítményeivel komplett önjáró munkagépként képes dolgozni. Hígtrágya-kijuttatás és eldolgozás A hígtrágya-kijuttatásban a SADDLE TRAC előkelő fontosságú. A terhelés eloszlása a két hajtott tengelyen és a négy egyforma méretű kerék miatt, mellyel kutyamenetben is képes haladni, különösen talajkímélővé válik a kijuttatás, és ennek intenzív bedolgozása a talajba. Vetés és trágyázás Egy akár literes tartály a vetés vagy trágyázás során gyakorlatilag megfelezi az állásidőt. Tavasszal egy ilyen önjáró gépkapcsolattal, mely a terhelést a két hajtott tengelyre osztja el, lényegesen gyorsabb és talajkímélőbb a trágyázás. Munka silóban A SADDLE TRAC is ideális silótaposási munkákhoz. Ehhez a felépítménynek szabadnak kell lenni. Az opcionális siló frontfüggesztés optimalizált frontfüggesztéssel lehetővé teszi egy akár 5,5 méter széles silótoló lap felszerelését és használatát. Természetesen a SADDLE TRAC kiválóan alkalmazható talajmunkához vagy vetési munkálatokhoz egyaránt

10 CPS CLAAS POWER SYSTEMS CPS CLAAS POWER SYSTEMS Optimális hajtás a legjobb teljesítményért A CLAAS-nál a gépek fejlesztése során folyamatosan a még nagyobb hatékonyságra, megbízhatóságra és gazdaságosságra törekednek. A CLAAS POWER SYSTEMS (CPS) elnevezés alatt a CLAAS egy hajtásrendszer legjobb komponenseit foglalta össze, melyhez fogható nincs. A lehető legnagyobb teljesítmény, mikor arra szükség van. Munkafolyamatokhoz optimalizált üzemanyag-takarékos technológia, mely hamar kifizetődik

11 Tiszta erő a motor Motor Teljes erőbedobással A modern soros hathengeres Mercedes-Benz motorok megfelelnek a Stage IV (Tier 4) kipufogógáz-normának. A már ismert és bevált technológia mellett számos előnye van még: magas nyomaték alacsony fordulatszámon stabil forgatónyomaték széles fordulatszám tartományban SCR technológiával megfelel a Stage IV (Tier 4) normának Két motor a három típushoz A XERION 4000 OM 470 LA 10,6 literes, a két nagyobb modell XERION 5000/4500 OM 471 LA 12,8 literes lökettérfogatú. XERION Hengerek száma, elrendezése Lökettérfogat 12,8 12,8 10,6 Névleges fordulatszám 1/perc Névleges teljesítmény ECE R 120 kw/le 382/ / /419 Max. teljesítmény (ECE R 120) kw/le 390/ / /435 Maximális forgatónyomaték Nm Mercedes-Benz OM 471 LA Mercedes-Benz OM 470 LA 20 21

12 Meghajtásból haladás a hajtómű Hajtómű CMATIC, fokozatmentesen Egyenes vonalú hajtáslánc A CMATIC a CLAAS traktorok esetében a fokozatmentes hajtóműtechnikát jelenti. A XERION sorozatban a ZF-Eccom hajtómű biztosítja az erőátvitelt. Négy lamella kuplung teszi lehetővé a nagy mechanikus hajtáshányad elérését. Ez teszi a XERION-t igazán hatékonnyá, egy igazi húzó traktorrá. A szándékosan egyenes irányú erőátvitel a motorteljesítményt közvetlenül juttatja el az első és hátsó hídhoz és a TLT-hez. A kapcsolható differenciálzár segít, ha arra szükség van. ZF-Eccom 4.5 váltó ZF-Eccom 5.0 váltó Minden TRAC és TRAC VC modellhez Az opcióként elérhető teljesítményhidraulika teszi lehetővé a magas hidraulikateljesítmény leadását alacsony motorfordulatnál 40 vagy 50 km/órás sebességhez mindkét irányban Kapcsolható differenciálzár 700 kg-mal könnyebb mint az Eccorn 4,5 Állandó összkerékhajtás Akár 30 km/órás hátrameneti sebesség 22 23

13 Egyedülálló a konstrukció Felépítés Szimpla vagy ikerkerékkel Mindkét kormányzott tengelyen lehetséges az ikerkerekek felszerelése is, TRAC és TRAC VC. Az ikerkerekek felszereléséhez egy- vagy kétrészes távtartókat lehet alkalmazni. A kétrészes előnye ott mutatkozik meg, hogy 710-es abroncsméretnél a szállítási szélesség 3 méter lesz az ikerkerék leszerelése után. Csavarozottan Mivel a csavarkötés stabilabb mint a hegesztés, ezért az alváz csavarozott. Így lesz még szilárdabb, még jobban terhelhető. Jól terhelhető Nagy tengelytáv A vezetőfülke mögötti 110 mm-es vonógolyó teherbírása 15 tonna. A traktor és a vontatmány közötti hattyúnyak összeköttetésnek köszönhetően a gépkapcsolat rövidebb mint egy hagyományos összeköttetéssel, és fordulékonysága is kiváló. A vonógolyóra esik a terhelés nagy része, amely így eloszlik a teljes járművön. A nagy tengelytávnak köszönhetően jóval kényelmesebb az utazás. Nemcsak a stabilitás növekszik munka közben, hanem a motor ereje a hatékony vonóteljesítményben is meg tud mutatkozni. A XERION a két kormányzott tengelyével is megőrzi fordulékonyságát és átláthatóságát

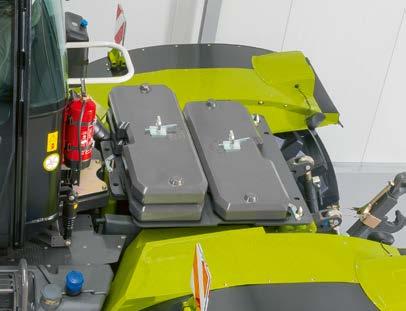

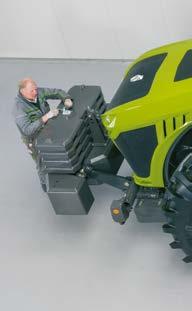

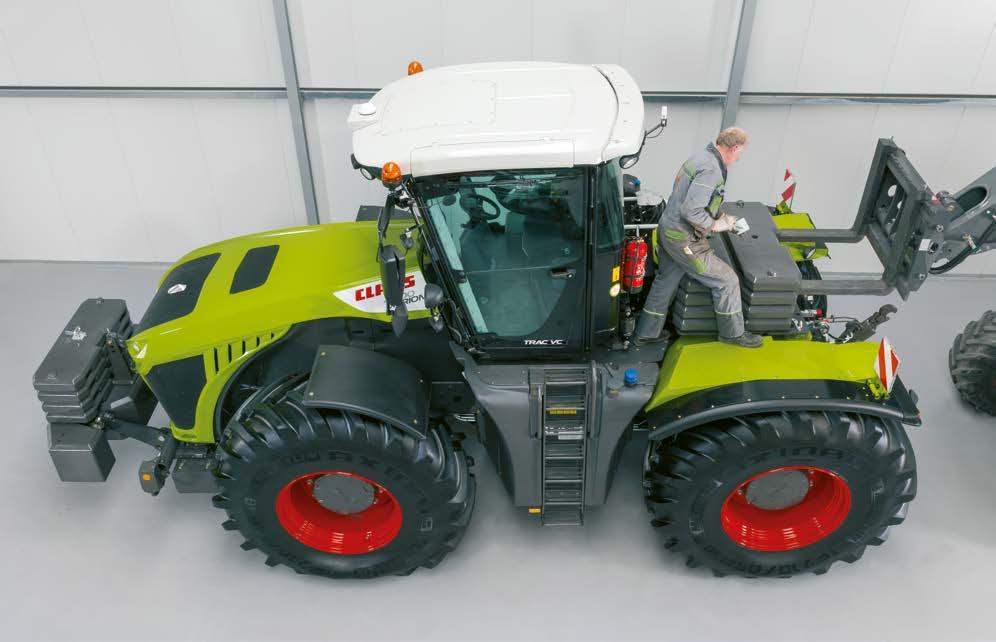

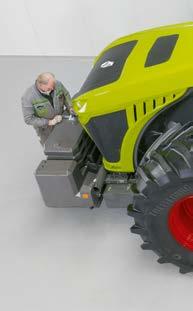

14 Tökéletesen kiegyensúlyozott a pótsúlyozás Pótsúlyozás A vontatási teljesítmény a mérvadó A négy egyforma méretű kerék a motorteljesítményt egyformán elosztva vontatási teljesítménnyé alakítja át. Egy kerékcsúszás kijelző segítségével és a gyorsan beállítható motorfojtás a vezető bármilyen munkavégzéshez rögtön elvégezheti a megfelelő beállításokat. Egyenletesen elosztva Az önsúly pótsúlyok nélkül optimálisan oszlik el mindkét tengelyen. Használattól függően a gép egyszerűen optimalizálható a gyárilag kapható tömbsúlyokkal. A 400 kg-os tömbsúlyokat előre és hátra is fel lehet szerelni. Elöl: fix vagy állítható Hátul: minden lehetőség adott A CLAAS kétféle frontsúlyt kínál: az egyik fix rögzítésű, a másik alkalmas fronthidraulikához. Mindkettő 1800 kg súlyú és további súlyokkal 3,2 tonnáig egészíthető ki. A hátsó híd fölé egyszerűen szerelhetők a 200 kg-os súlyok. Akár 8 tömbsúly is felhelyezhető, elérve így a max. 3,4 tonnát

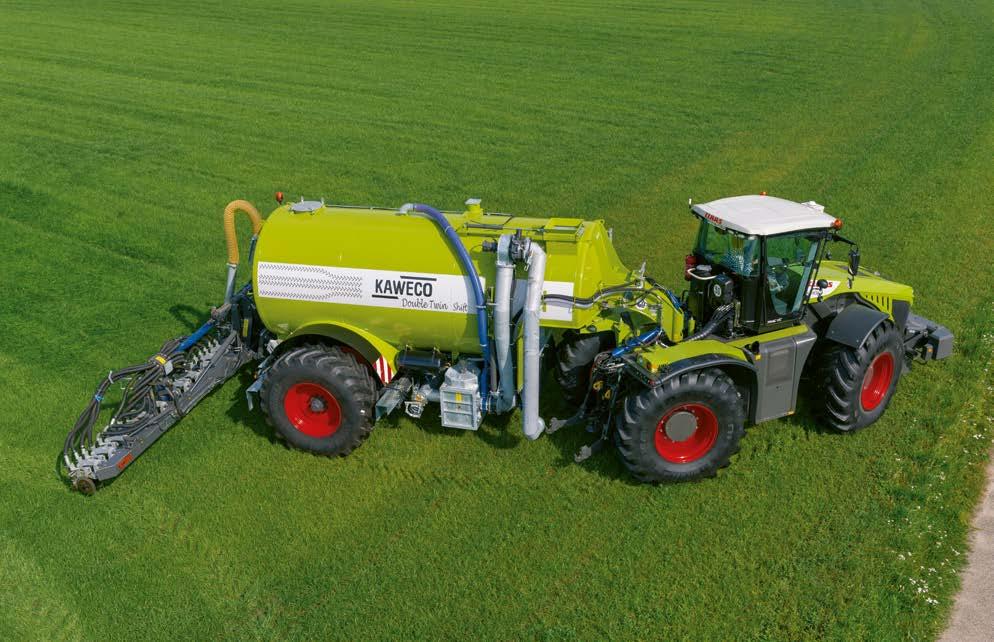

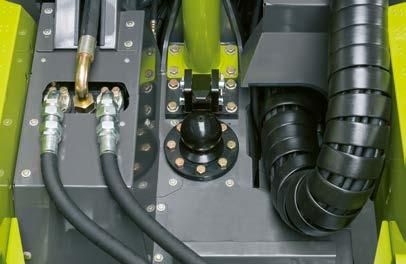

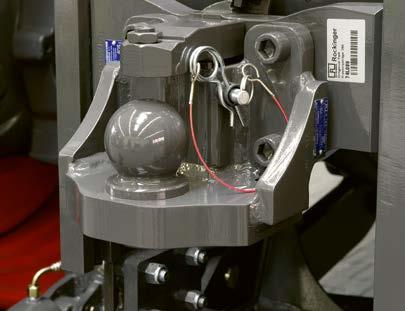

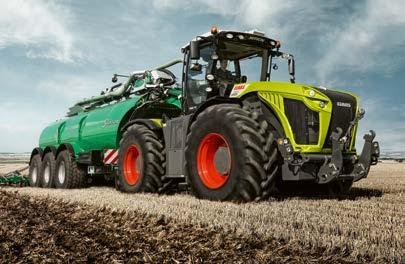

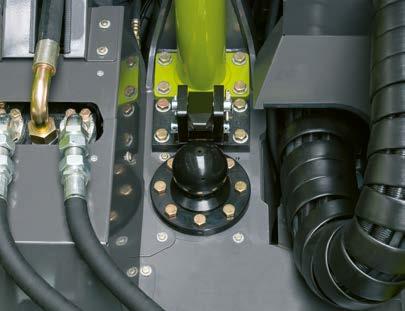

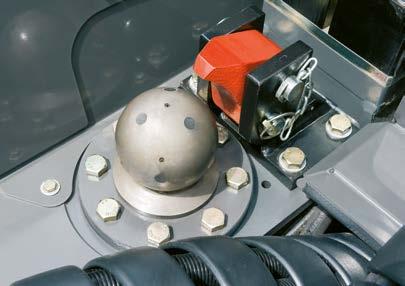

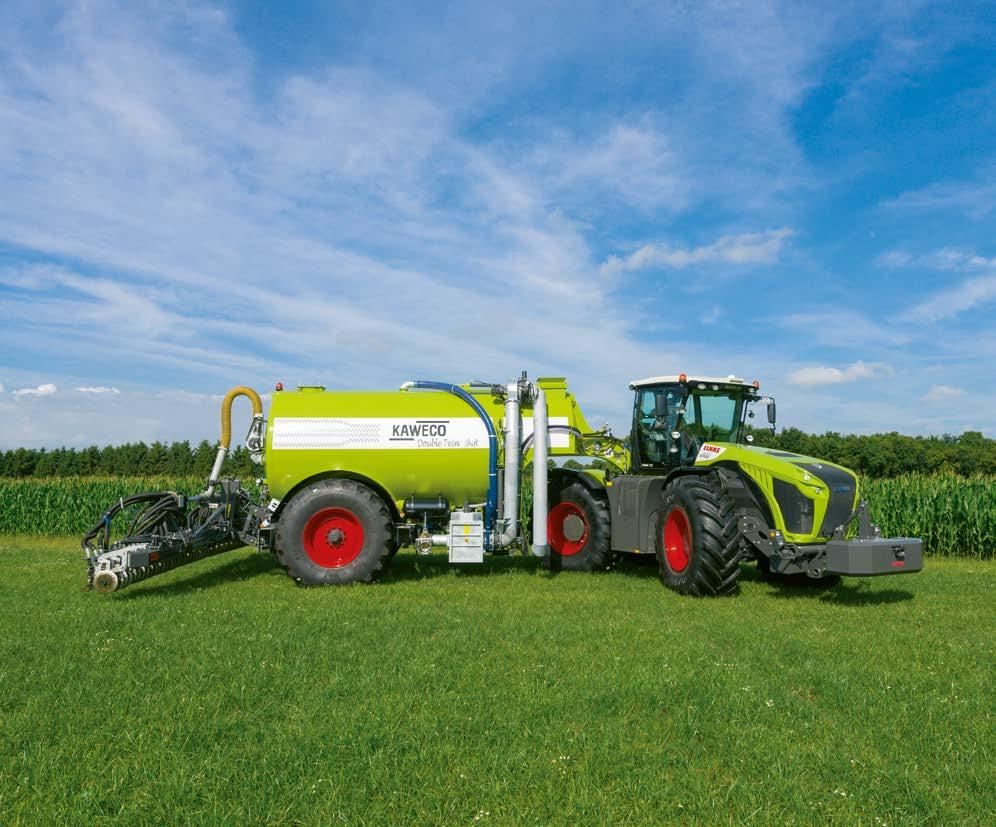

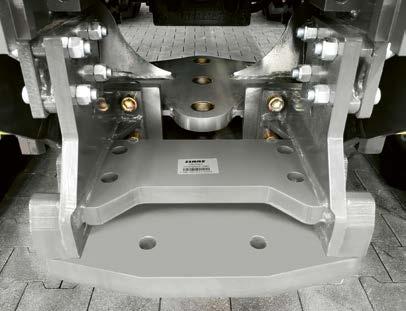

15 Erős kapcsolat csatlakozási lehetőségek Kapcsolás Vonópad Kétféle kivitel lehetőség közül választhat: Automata vonófej, 2,5 tonna függőleges teherbírás Vonógolyó 80 mm, 3 tonna függőleges teherbírás 40 km/óráig Hattyúnyak A vontatott hígtrágya-kijuttató berendezésnél a hattyúnyakkonstrukció jól bevált. A 110 mm-es vonógolyó a kabin mögött 15 tonna teherbírású, a golyó helyzetéből adódóan a súlyt közvetlenül a fülke mögött a két tengelyre osztja el. Továbbá fordulókör is kisebb, rövidebb a gépkapcsolat, mint pl. egy vontatott hígtrágya kijuttató kocsival. Csapos alsó hashúzóval Alsó húzó esetében a háromféle furatnak köszönhetően, három helyzet állítható. Vonófej 40 vagy 50 mm csapszeggel 80 mm átmérőjű vonógolyóval Piton fix Egy hígtrágya kijuttató berendezés hattyúnyak-konstrukciója számos előnyt jelent: Jelentősen kisebb teljes hossz Könnyebb táblavégi forduló Alacsonyabb talajnyomás a jobb terheléseloszlásnak köszönhetően A kényszerkormányzott munkaeszközök szintén használhatók

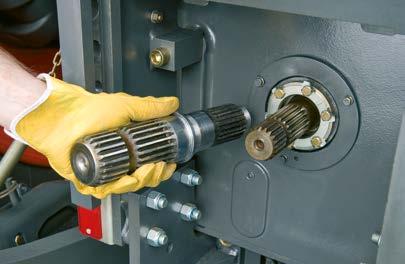

16 Teljesítmény, ahol szükséges a TLT TLT A hasznos teljesítmény Különböző méretű TLT csonkokkal rendelhető: A XERION percenkénti 1000 TLT-fordulatnál bontakoztatja ki teljesítményét, csökkentett, percenkénti 1730 motorfordulatszámnál. Egyenes vonalú hajtásláncnak köszönhetően nagy hatékonysággal jut el a teljesítmény a csonkhoz. Alacsony üzemanyag-felhasználás mellett lehet maximális motorteljesítménnyel dolgozni. 1 ¾", 6-bordás 1 ¾", 20-bordás 2 ¼", 22-bordás (Ø 57,7 mm) 2 ¼" csonkkal az 500 LE feletti motorteljesítményt is könnyedén eljuttatja a csatlakoztatott munkaeszközhöz

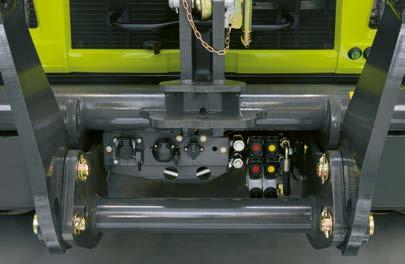

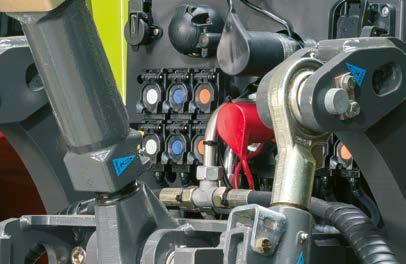

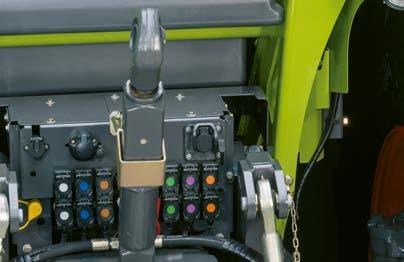

17 Tökéletes üzemi nyomás a hidraulika Hidraulika Teljesítményhidraulika Kihelyezett körök előre Közvetlenül a hajtómű mellett egy mellékhajtás is található, ami akár 250 l/perc teljesítményt biztosít. Ezzel a harmadik hidraulikakörrel plusz 90 kw plusz teljesítményt lehet használni. Akár három pár kihelyezett kör áll a XERION esetében elöl rendelkezésre, ha nincs szükség a frontfüggesztésre. Adatok: A XERION három Loadsensing hidraulikakörrel rendelkezik: 1 A fő hidraulikakör látja el a függesztőszerkezetet és a kihelyezett köröket A fő kör teljesítményjellemzői: 200 bar üzemi nyomás 195 l/perc szállítási mennyiség 105 l/perc szállítási mennyiség szelepenként 58 kw hidraulikus teljesítmény 120 literes hidraulikatartály 2 A második az olajhűtés, kormányzás, és a fék 3 Egy kiegészítő harmadik kihelyezett hidraulikakör (opcionális) konstans, percenként 80 literes teljesítménnyel (200 barnál) Hátsó csatlakozás A hátsó függesztéshez hat kettős működésű hidraulikaszelep használható (és akár hét kettős működésű szelep a hátsó függesztés nélküli változatnál) Power-Beyond csatlakozás A Power-Beyond csatlakozás a maga nagy keresztmetszetével elöl és hátul is egyaránt magas olajátfolyást biztosít, alacsony veszteség mellett

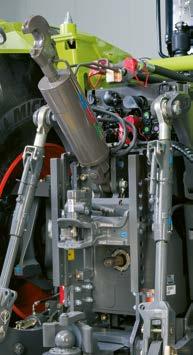

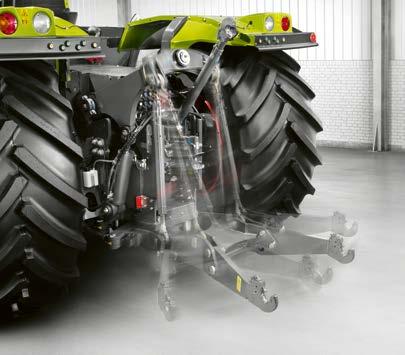

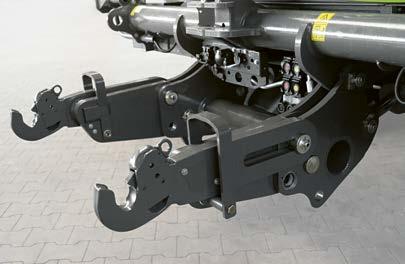

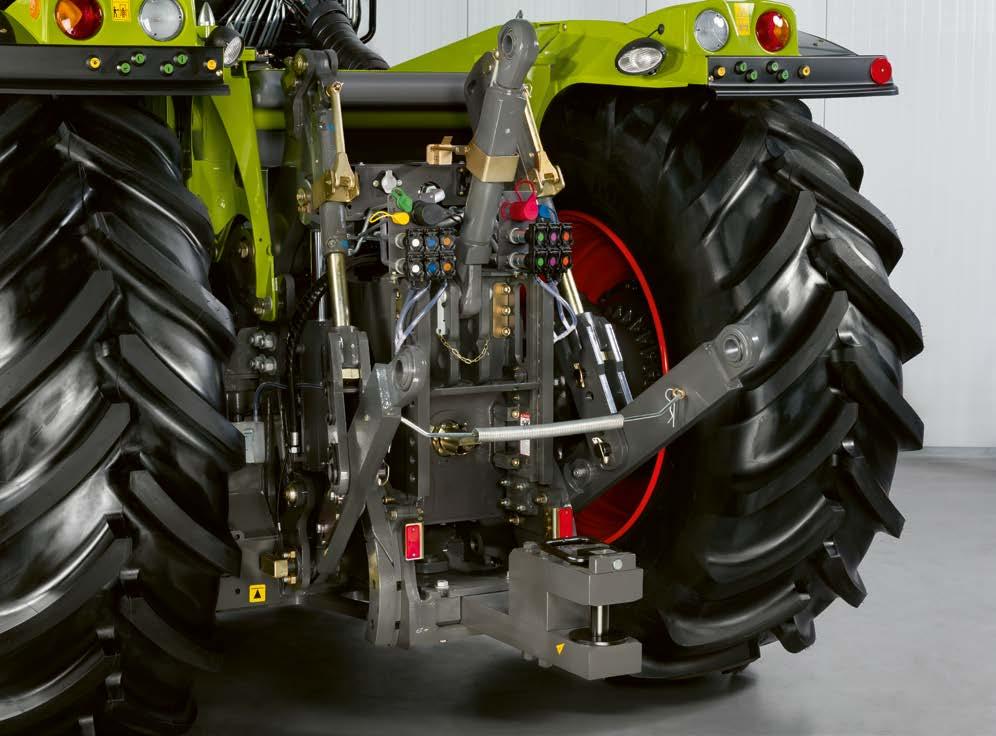

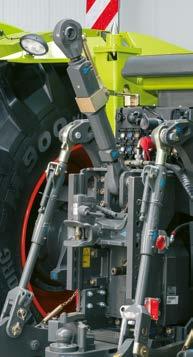

18 Egyszerűen többet emel a hátsó függesztés Hátsó függesztés Elfordul Az elforduló hátsó függesztés lehetővé teszi talajkímélő és átfedések nélküli haladásnál a talajkímélő kormányzás használatát függesztett eszközök (például hígtrágya injektáló adapter) esetében is. Ekkor a függesztés a munka során szabadon foroghat, vagy automatikusan a bal vagy jobboldali véghelyzet között vált. Az elforduló függesztés a SADDLE TRAC verzióhoz kapható. A hashúzó A hátsó 3-pont függesztéssel a CLAAS egy CAT IV (Heavy Duty) függesztőszerkezetet kínál mechanikus vagy hidraulikus harmadik függesztő orsóval. Erőteljes Alsó függesztőkar stabilizátor A hátsó hárompont-függesztés CAT IV kategóriájú Kettős működésű munkahengerek Tartósan 10 tonna emelőerő Lengéscsillapítás Kétféle, mechanikus vagy hidraulikus stabilizátor választható. A hidraulikus változatnál lehetőség van a munkafolyamatok automatizálására. A zárás és nyitás egy, a kezelőpanelen található kapcsoló segítségével történik. Az emelőszerkezet felszerelhető egy belső támasszal, a 4N kategóriában. A függesztőkarok így közvetlenül a vonópadon találhatók, stabilizátorok ebben az esetben feleslegesek

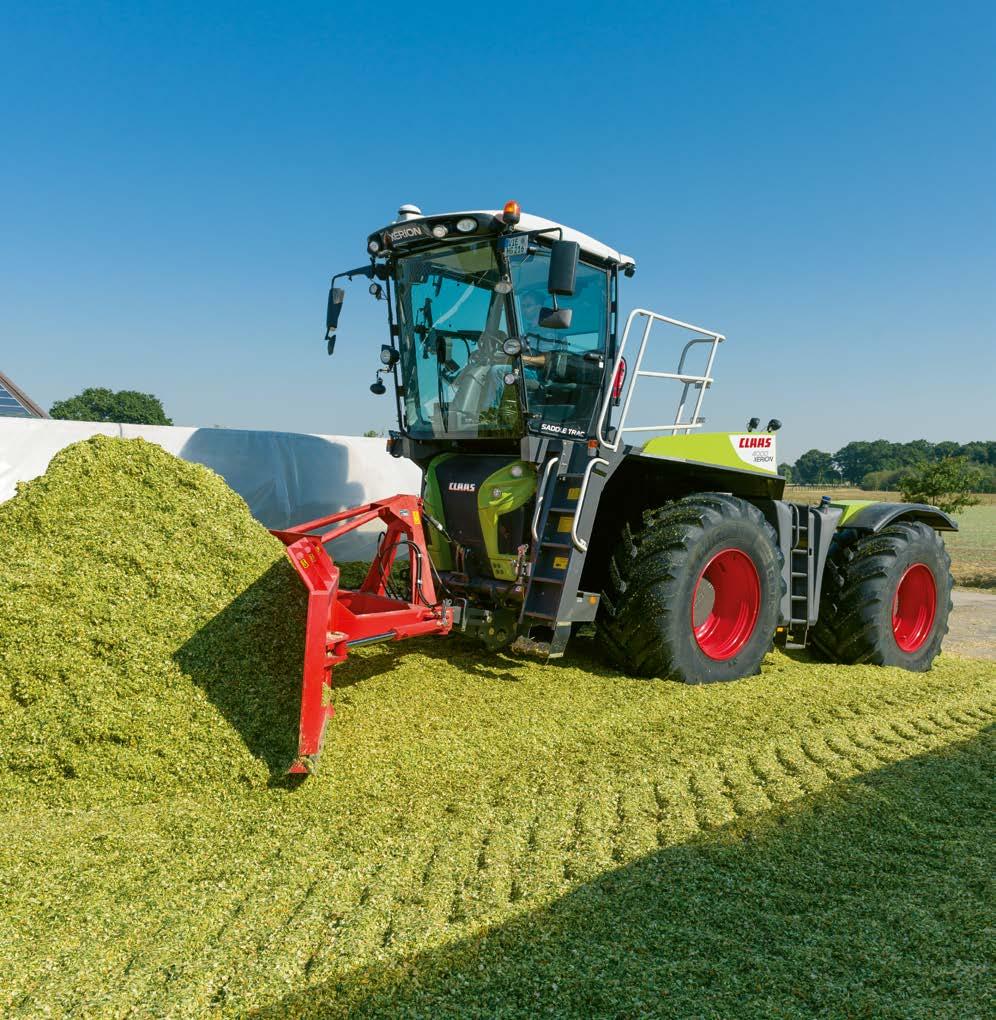

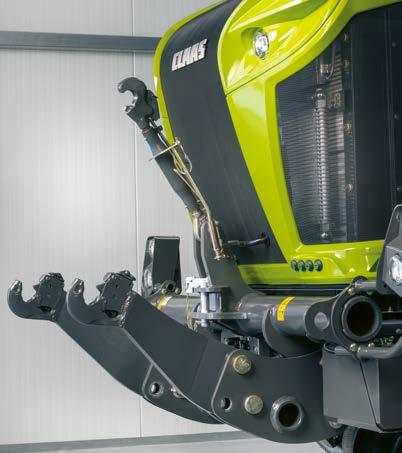

19 Szereti a nehéz munkát a frontfüggesztés Frontfüggesztés Beépített A frontfüggesztést a vázba építették be. A jármű hosszának csökkentése érdekében az alsó húzót egyszerűen be lehet hajtani. Ezen felül Ön még számos előnyt élvezhet: Robusztus kivitel Tartósan 8,1 tonna emelőerő Kettős hatású Helyzetszabályozás Lengéscsillapítás Frontfüggesztés a silótaposáshoz A megerősített alsó húzók lehetővé teszik, hogy akár 4 méter széles tolólappal is dolgozhasson a frontfüggesztésen. Alsó húzónként egy nyírócsavar védi a gépkeretet a sérülésektől. Minden egy kézben Az első- és hátsó függesztés egyszerűen, a CMOTION multifunkciós karral kezelhető egyetlen ujjmozdulattal anélkül, hogy a vezetőnek a kezét fel kellene emelnie. 1 A frontfüggesztés működtetése 2 A hátsó függesztés kezelése 36 37

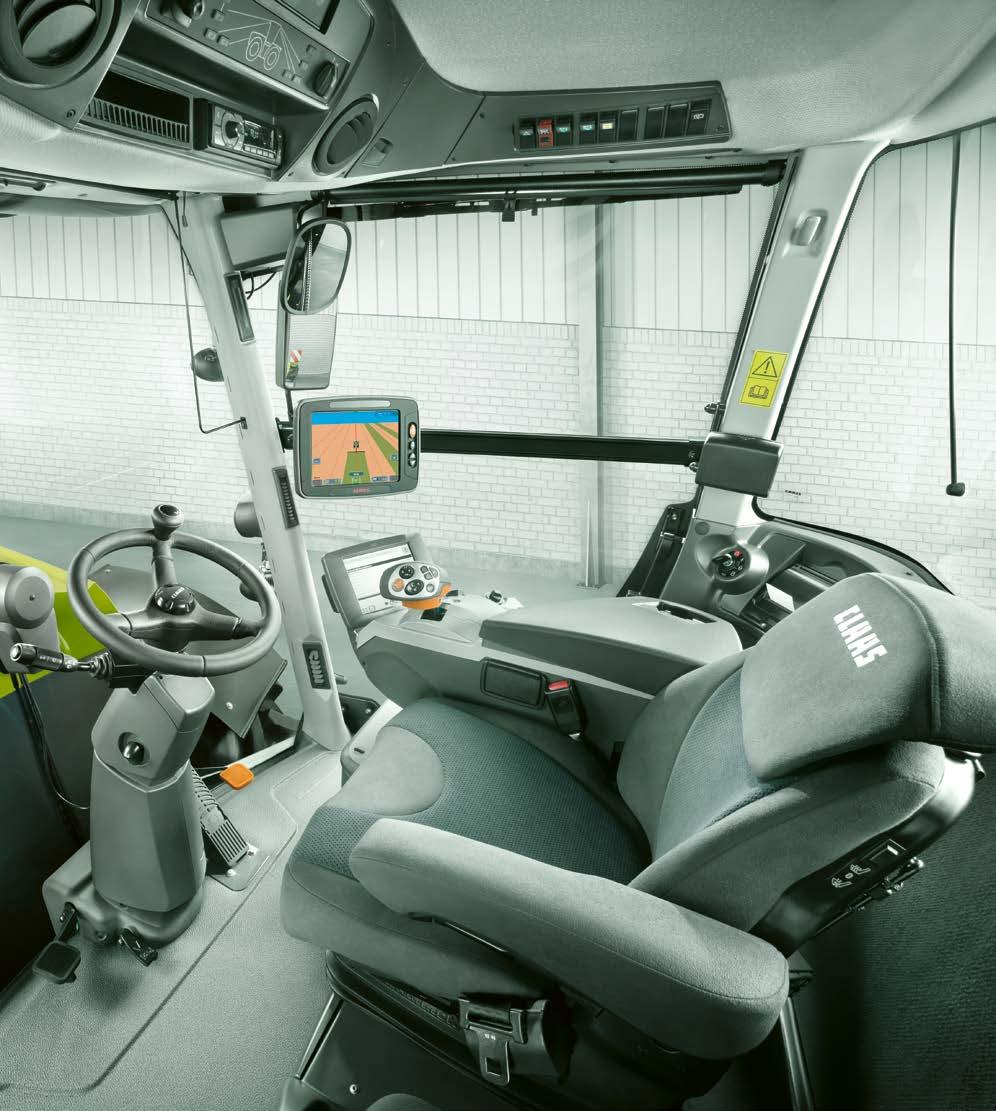

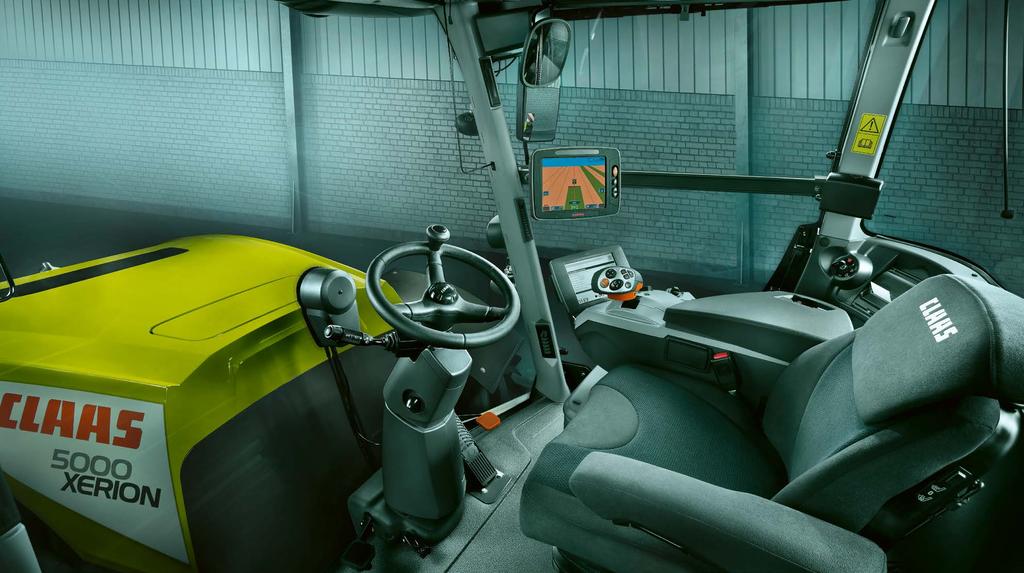

20 Szebb munka Vezetőfülke Business Class, első osztályon A kilátás egyedülálló a nagy méretű üvegfelületeknek köszönhetően. A kényelmesen kialakított munkahely első osztályú. Összes teljesítmény egyetlen ujjmozdulatban. A CEBIS gondoskodik az optimális beállításokról, a teljesítmény maximális kihasználásához. 3 ujjas kezelés a CMOTION multifunkciós karral

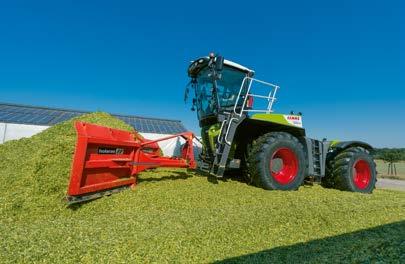

21 Business Class a fülke Kényelem Kényelmes hátramenet Remek kilátások A XERION TRAC VC (Variable Cab) vezetőfülkéje egy gombnyomással elfordítható 180 fokkal, kevesebb mint 30 másodperc alatt. Az új helyzetnek köszönhetően a vezetőnek igény szerint a hátsó munkaeszközre is kiváló a rálátása. Természetesen minden kezelőegység fordul vele együtt. A silózás esetén, vagy erdőgazdaságban talajmarásnál, mulcsolásnál ez a kényelmi funkció egyedülállóan megkönnyíti a munkavégzést. A nagy méretű vezetőfülkéből a hatalmas üvegfelületnek és a 4 oszlopos elrendezésnek köszönhetően egyedülálló a kilátás. Az alacsony, 69 db zajszint zavartalan munkavégzést tesz lehetővé. Intelligens rugózás Sok fény A szemiaktív fülkerugózás minden körülmények között nagyfokú vezetési kényelemről gondoskodik. A rugókat elektronikusan vezérli, és alkalmazkodnak a mindenkori körülményekhez. Három különböző világításcsomag közül lehet választani a Xenon fényszórókat jelentő standard megvilágítástól kezdve a LED fényszórókat tartalmazó komplett felszereltségig bezárólag. Akár 12 munkalámpa elöl Akár 8 munkalámpa hátul 40 41

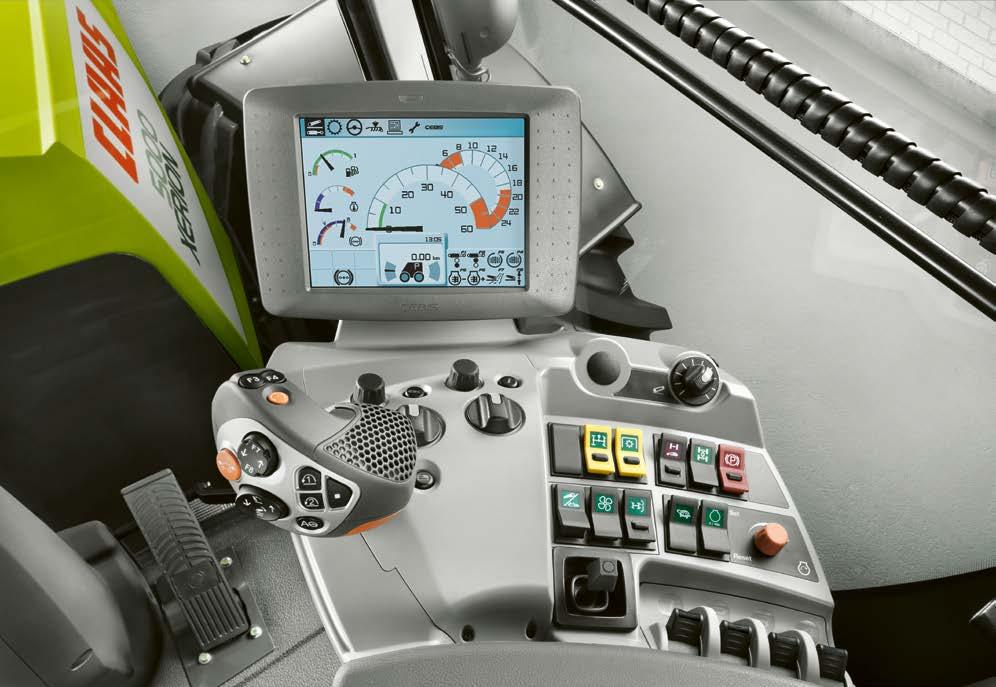

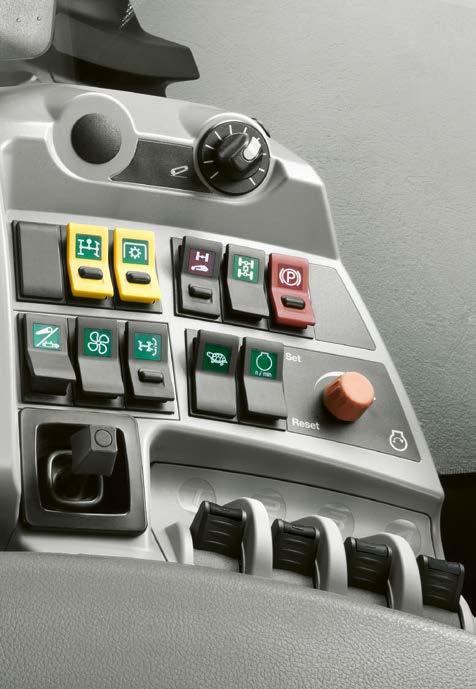

22 Minden kézre esik a kartámasz Konzolok Kezelőkonzol A kezelőegységen további funkciógombok találhatók egyértelmű szimbólumokkal. 1 Hátsó függesztés munkahelyzet 2 Teljesítményhidraulika (mellékhajtás) 3 TLT 4 Differenciálzár manuálisan vagy automatikusan 5 A hossz- és keresztirányú differenciálzár aktiválása 6 Kézifék 7 Átkapcsoló a frontfüggesztés és a fehér kihelyezett kör között 8 Ventilátor forgásirány-váltás 9 Elforduló hátsó függesztés / stabilizáló karok 10 Menetkapcsoló (közúton max. 50 vagy 40 km/óra, szántóföldön max. 30 km/óra) 11 Fordulatszám-rögzítés 12 E-gáz (manuális motorfordulatszám beállítás) 13 ELECTROPILOT (keresztkapcsoló két kihelyezett körhöz) 14 Hidraulikus szelepek Kényelmes Alkalmazkodó A kartámasz kialakításának köszönhetően a vezető karja a legfontosabb funkciók kezelése közben is kényelmesen pihenhet. A CMOTION multifunkciós kar használata sem igényli a kéz felemelését. A kartámasz az Ön igényeinek megfelelően állítható be: két karral lehet vízszintesen és függőlegesen igazítani

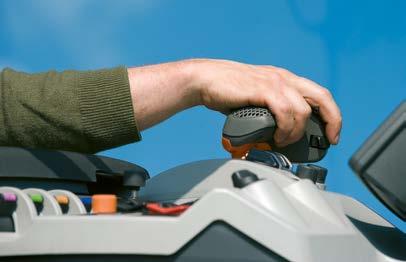

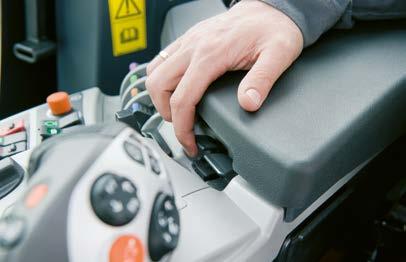

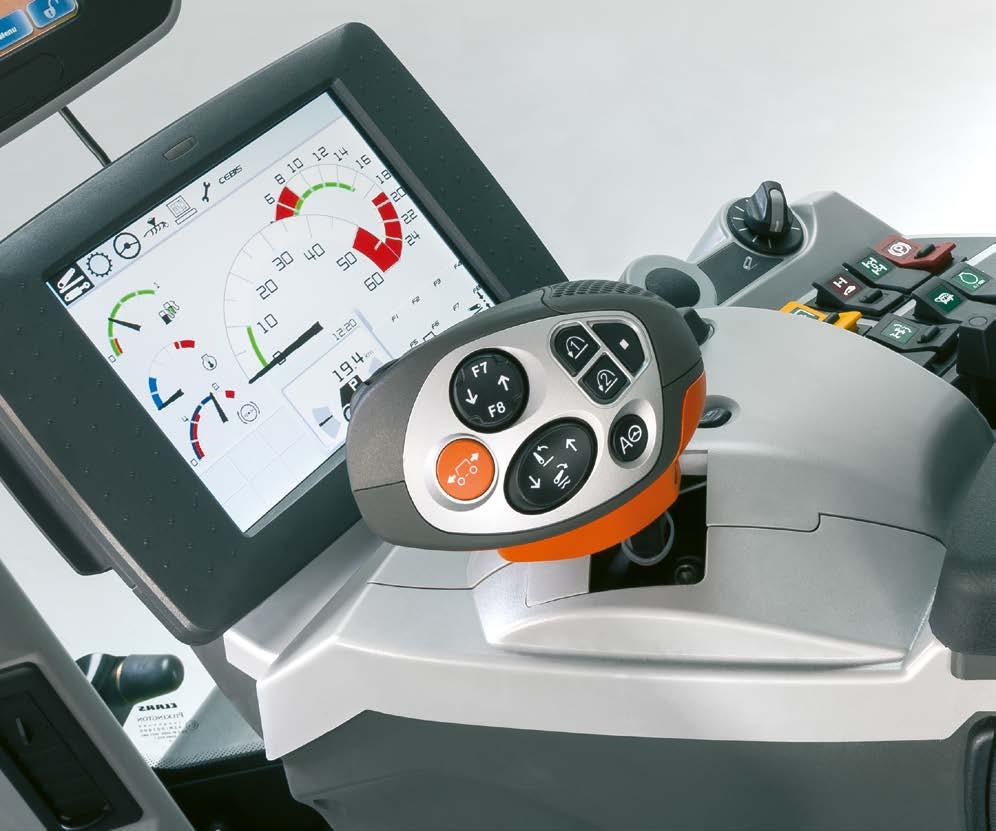

23 Minden egy kézben a CMOTION multifunkciós menetkar CMOTION multifunkciós menetkar Csupa kényelem A CMOTION multifunkciós karra programozható 4 vezérlés bonyolult folyamatok irányítását teszi lehetővé anélkül, hogy a vezetőnek kényelmes helyzetéből a kezét fel kellene emelnie. A hüvelyk, mutató és középső ujjal való kezelés során nem fárad el olyan gyorsan a kéz. 1 F5 / F6 funkciógombok 2 F3 / F4 funkciógombok 3 Tempomat 4 Indulás / irányváltás 5 Frontfüggesztés / hidraulika; funkciógombok (F7 / F8) 6 CSM táblavégi forduló +; ISO funkciógombok (F1 / F2) 7 Hátsó függesztés 8 Kormányzási rendszer Kézre áll A CMOTION multifunkciós karral a CLAAS egy olyan egyedülálló rendszert kínál, amely lehetővé teszi a XERION összes fontos funkciójának kényelmes és hatékony elérését. Nyolc, igény szerint programozható gomb áll rendelkezésre a CMOTION multifunkciós karon az eszközökhöz és gépbeállításokhoz

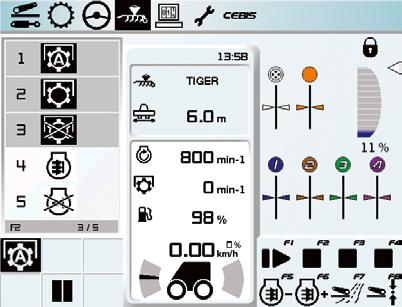

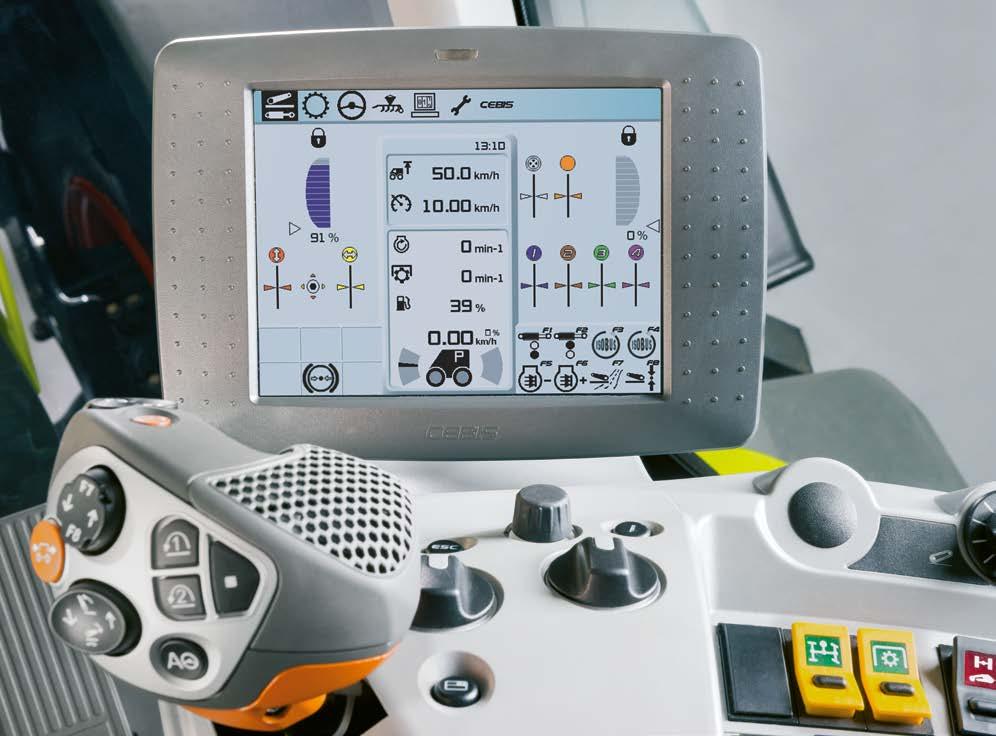

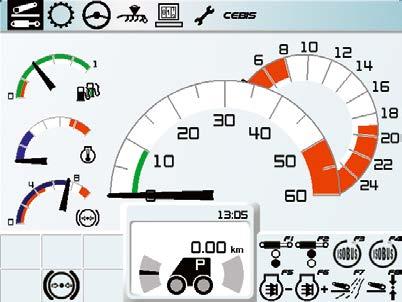

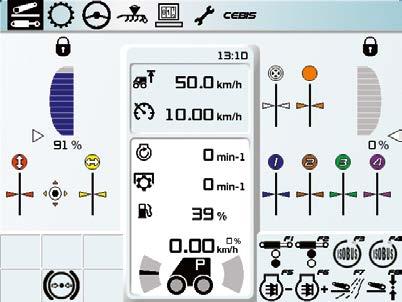

24 Minden ellenőrzés alatt CEBIS CEBIS felszereltség Áttekinthető, egyszerű és gyorsabb kezelés Áttekinthető adatok 21 cm képátmérőben Az alapvető gépbeállítások munkamódban a CEBIS kezelőkapcsolóval végezhetők el. Egy kiegészítő kapcsoló, az ún. Hotkey billentyű segítségével lehet lépkedni a beállítások és vezérlés között. A kapcsoló helyzetét a CEBIS kijelző mutatja. A CEBIS monitor pozícióját rugalmasan lehet a kezelő igényeinek megfelelően beállítani. Mindig jól informáltan CEBIS színes kijelző CEBIS munkafelület Információ, vezérlés, működtetés és felügyelet: ezek a CEBIS, az elektronikus fedélzeti információs rendszer feladatai. Ezen adatok egy menüstruktúrában jelennek meg, világosan, logikusan tagolva. Egy rövid pillantással a CEBIS-re áttekinthetjük a képernyőn az aktuális feladatokat és állapotokat: a színes kijelzőn minden lényeges információ áttekinthetően megjelenik, két nézet közül választhat. A riasztójelzés hangként, valamint szimbólum és szöveg formájában is megjelenik a képernyőn. 1 Menü 2 Menetsebesség és fordulatszám-kijelzés 3 Menetadatok 4 Üzemanyag-, hőmérséklet- és levegőkijelzés 5 Hátsó függesztés állapot / hidraulika 6 Funkciógombok kiosztása: F1-tól F8-ig a multifunkciós menetkaron 7 Visszajelző felületek 8 Beállítható kijelző felület 9 A kiválasztott menünek megfelelő kijelző felület 10 Frontfüggesztés állapot 11 Első kihelyezett kör állapot 46 47

25 Fordulómanőver CLAAS SEQUENCE MANAGEMENT (CSM) CSM táblavégi fordulómenedzsment CLAAS SEQUENCE MANAGEMENT Egyszerűen felvenni és lejátszani A CSM táblavégi fordulómenedzsment átveszi Öntől a fordulómanővereket. Egyetlen gombnyomásra végrehajtja az összes előre beállított funkciót. A CSM biztosítja: Munkaeszközönként akár négy memorizálható beállítás A beállítások aktiválása a CMOTION karon Megjelenítés és működés a CEBIS-en Idő- és útarányos rögzítés A szekvencia utólag is módosítható és optimalizálható A beállítások igény szerint út vagy idő függvényében rögzíthetők. Ugyanúgy lehetőség van álló gép esetén ezeket beprogramozni. Futó program esetén a vezető a CEBIS kijelzőn egyértelmű szimbólumok segítségével lépésről lépésre követni tudja a programozott feladatokat. A folyamatot a szünet gomb lenyomásával meg lehet állítani, majd ismételt gombnyomásra folytatni. Optimalizálás állásidő nélkül Az alábbi funkciókat lehet tetszés szerinti sorrendben kombinálni: Minden elektromos kihelyezett kör idő- és mennyiségszabályozása Összkerék-, differenciálzár Első és hátsó függesztőszerkezet TLT Motorfordulatszám-memória Tempomat A beállított programokat utólag is lehet változtatni vagy optimalizálni. Újabb lépések iktathatók be, lehet törölni, részleteket változtatni és igazítani. Szakaszok és áteresztett mennyiségek ugyanilyen módon az aktuális feltételekhez igazíthatók. Egy folyamat első kijelzésétől kezdve a legapróbb részletekig a munka alatt is bármilyen beállítás finomítható

26 Lépjen ma, hogy készen álljon a holnapra! Elektronikai szakértelem Három összetevő, amik a munkát érezhetően megkönnyítik Mondanunk sem kell, hogy egyre nehezebb erőforrásokat szerezni, hogy egyre szigorodnak a jogi előírások és hogy egyre nő a verseny. Azt azonban el szeretnénk mondani, hogyan teheti Ön is egyszerűbbé munkáját, és hozhat ki még többet vállalkozásából. Hogy a Mezőgazdaság 4.0 és az egyre terjedő digitalizáció világában továbbra is tisztán lásson, tapasztalatainkat ebben a szektorban három, jól elhatárolt területre osztottuk. Kezelőtámogató rendszerek Üzem- és adatmenedzsment EASY Get connected A tapasztalatot semmi sem helyettesítheti ez a kulcs ahhoz, hogy a változó körülményekre gyorsan és szakszerűen lehessen reagálni. Mindegy, hogy vizes területek bukkannak fel vagy a termény nedvességtartalma változik, sok tényezőt kell figyelembe venni ahhoz, hogy a munka minősége a legjobb legyen. Több ezer CLAAS ügyfél tapasztalatait építettük be kezelőtámogató rendszereinkbe, hiszen sok mindent nem lehet tudományosan kiszámolni, egyszerűen a gyakorlati tapasztalatokra kell hagyatkozni. Legyen szó GPS-koordinátákról, összetett folyamatok és modulok eredményeiről, beszámolókról vagy szenzorok mérési adatairól használja ezeket az adatokat, szerezzen előnyt azok összevezetéséből és elemzéséből. A farm- és adatmenedzsment programokban ezek az adatok összefutnak, majd a programok feldolgozás után áttekintést nyújtanak a kiadásokról és bevételekről. Az ingyenes Farm365Net irodai térinformatikai szoftver segítségével egész üzemét gyártóktól és mezőgazdasági tevékenység fajtájától függetlenül otthonról, vagy akár menet közben is irányíthatja. Ehhez minden információt egyetlen programban megtalál: a vetésforgó tervezésétől az aratásig, a földektől kezdve az istállókig, a dokumentációtól kezdve az analitikáig. A különböző rendszerek és komponensek összehangolásához EASY szakértőink állnak az Ön rendelkezésére. Ők támogatják Önt abban, hogy CLAAS gépeit bekösse gazdaságában egy nagy rendszerbe. Előkészítik a rendszert a munkagépek fogadásához, a robotkormányzást és az adatfeldolgozás rendszerét. Specialistáink segítenek abban, hogy a CLAAS gépek biztosan küldjék és fogadják az adatokat. A rendszer védett a jogosulatlan hozzáféréssel szemben, így nyújtva biztonságot és kényelmet Önnek és alkalmazottjainak. Ezért mondjuk: EASY get connected", azaz EASY csatlakozz

27 Mindig a megfelelő nyomon CLAAS kormányzási rendszerek Vezetőtámogató rendszerek Korrekciós jelek RTK (± 2-3 cm) Rögzített referenciaállomás Hatótávolság kb. 15 km Saját referenciaállomás vagy a helyi CLAAS kereskedő által biztosított jel Lehető legnagyobb ismétlési pontosság RTCM 3.1 GPS- és GLONASS-vétel RTK NET (± 2-3 cm) Korrekciós jel maxi-net hálózaton keresztül 2-frekvenciás jel Korlátlan hatósugár Lehető legnagyobb ismétlési pontosság Előfizetés-köteles RTCM 3.1 GPS- és GLONASS-vétel RTK FIELD BASE (± 2-3 cm) Mobil referenciaállomás Hatótávolság 3-5 km Nincs előfizetés Saját korrekciós jel Beépített akkumulátor 2-frekvenciás jel Növeli a munkaminőséget A CLAAS kormányzási rendszerek tehermentesítik a vezetőket. Előrelátóan irányítják és vezetik a traktort automatikusan a kijelölt útvonalon, így elkerülhetők a hibák és átfedések. A kutatások kimutatták, hogy egy modern párhuzamvezető rendszer akár 7%-os üzemanyag-, gépköltség-, inputanyag-megtakarítást eredményezhet. A GPS PILOT automatikus kormányzási rendszer az S10 és S7 érintőképernyős kijelzőjével (ld. 54/55. old.) vezérelhető. Egyszerű menüje és kezelőbarát felülete igazán meggyőző. A fordulókban is automatikusan kormányozni Az AUTO TURN funkció átveszi az irányítást a fordulómanőver során. A fordulás irányát, valamint a következő haladási nyomot ki kell választani a kijelzőn, a többit intézi a kormányzási rendszer. Korrekciós jel igény szerint A CLAAS úgy állította össze kínálatát, hogy az bármikor rugalmasan bővíthető, fejleszthető legyen. Ez vonatkozik az állomásra és a ma használt legfontosabb korrekciós jelekre is. A nagyobb rugalmasság és munkabiztonság érdekében a CLAAS kormányzási rendszerek képesek GLONASS műholdas rendszerrel is együtt dolgozni. RTCM 3.1 GPS- és GLONASS-vétel OMNISTAR XP / HP / G2 (± 5-12 cm) Műholdas korrekciós jel 2-frekvenciás jel Előfizetés-köteles EGNOS / E-DIF (± cm) Nincs előfizetés Pontosság Erről a témáról részletesebben a CLAAS kormányzási rendszerek prospektusban, vagy közvetlenül CLAAS kereskedőjénél tájékozódhat. AUTO TURN segítségével a traktor automatikusan fordul a sor végén 52 53

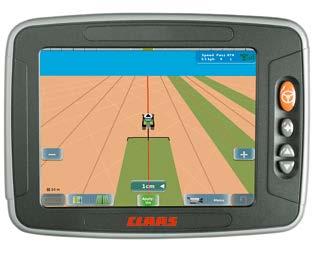

28 Még jobb kontroll az ISOBUS és Implement Controls Tractor (ICT) segítségével Vezetőtámogató rendszerek S10 terminál S7 terminál COMMUNICATOR 10,4"-os kijelző 7"-os kijelző 5,7" -os kijelző Az Ön igényei szerint Implement Controls Tractor (ICT) A CLAAS a mobil kijelzőivel nyújt rugalmas megoldást az ISOBUS-hoz és a kormányzási rendszerekhez. Szezontól és alkalmazási területtől függően lehetséges kezelőegységet áthelyezni egy traktorból pl. egy másik önjáró betakarítógépbe. Rendelje meg XERION-ját Ön is gyárilag, vagy szereltesse be utólag, igény szerint. S10 terminal: Nagy felbontású 10,4"-os érintőképernyő kormányzási funkcióval Kormányzási és ISOBUS-funkciók Akár négy kamera is megjeleníthető S7 terminál: S7: nagy felbontású 7"-os érintőképernyő Kormányzási funkció COMMUNICATOR: 5,7"- terminál ISOBUS funkciók A QUADRANT 3400 szögletes bálázóval kombinálva az ISOBUS-nak köszönhetően a XERION két funkciója a bálázó által automatikusan vezérelhető: CRUISE CONTROL Optimalizálja a teljesítményt és a bálázó munkájának minőségét, a traktor sebességének szabályozásával. Így a menetsebesség párhuzamosan igazodik a mindenkori feltételekhez és ebből a gépkapcsolatból kihozza a lehető legjobbat. AUTO STOP, TLT-hez Ha QUADRANT 3400 túlterhelése áll fenn, az ICT AUTO STOP automatikusan lekapcsolja a TLT-t. Így óvva a gépet és tehermentesítve a vezetőt

29 Mindig minden szem előtt TELEMATICS Üzem- és adatmenedzsment ISOBUS TELEMATICS Webszerver Minden lényeges adat, bármikor TELEMATICS meggyőző érvek: TONI (TELEMATICS ON IMPLEMENT) A TELEMATICS lehetővé teszi bármilyen teljesítményadat, valamint a gép pontos helyzetének megfigyelését. Mindegy, hogy irodából vagy műhelyből. Bárhonnan, ahol internet hozzáférés van. A GPS helymeghatározás segítségével a XERION helyzete akár közúton vagy a szántóföldön is pontosan meghatározható. Ön akár útközben is hozzáférhet gépe számos funkciójához mobiltelefonja segítségével. Munkafolyamatok javítása: üzemidő elemzés Beállítások optimalizálása: távfelügyelet Dokumentáció egyszerűsítése: adatrögzítés Karbantartási idő csökkentése: távdiagnosztika Alapfelszereltségként a XERION-ban megtalálható A TONI a TELEMATICS kiegészítése. Nemcsak a traktor adatainak használatát teszi lehetővé a felhasználó számára, de a mindenkori munkaeszközét is. Feltétele, hogy a traktor ISOBUS kompatibilis legyen és a munkaeszköz vezérlése is ezen keresztül történjen. A megfigyelés, elemzés és összehasonlítás lehetősége nagy mértékben befolyásolhatja és segítheti döntéseit annak érdekében, hogy gépének kihasználtságát javíthassa, ezáltal hatékonyságát növelje

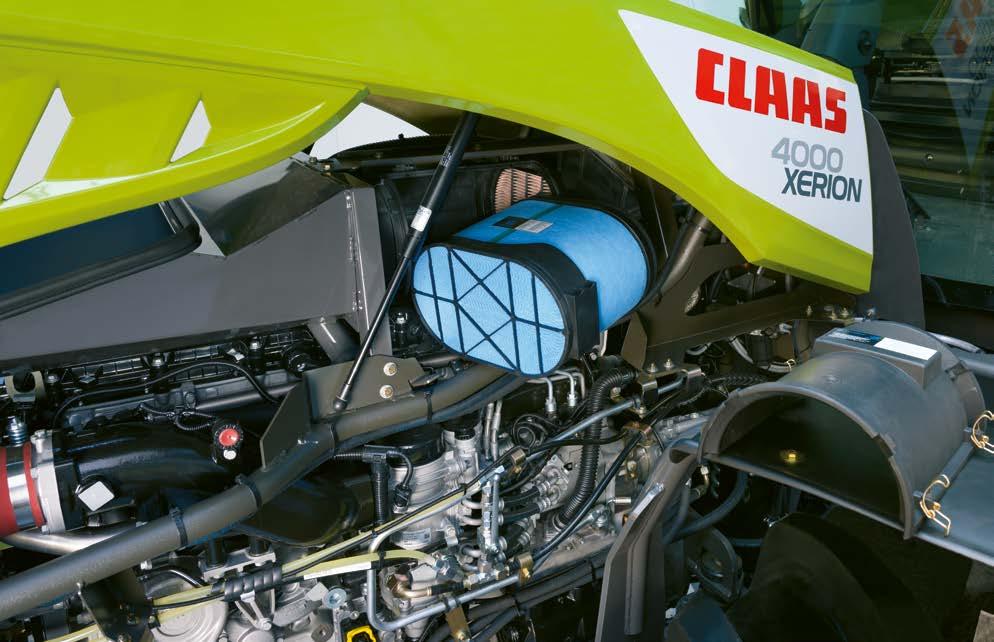

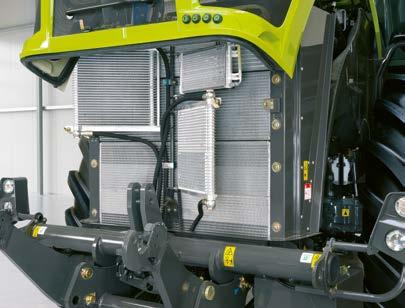

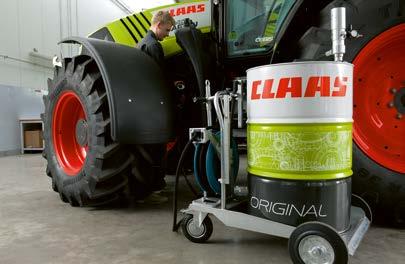

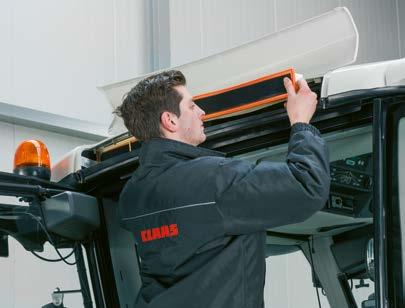

30 Nagyon gyorsan karbantartás Karbantartás A XERION nagyon megbízható Több munkában töltött idő Karbantartás, alkatrészek, szerviz: a CLAAS csapat mindent megtesz azért, hogy az Ön XERION traktorjának állásidejét minimálisra csökkentse. A hatékony karbantartás érdekében megfelelő megoldásokat dolgoztunk ki és egy jól felkészített gép optimális biztonságot nyújt a munka során. Az értékállóság és funkcionalitás nálunk elsőbbséget élvez. Jól tudjuk, az Ön sikerének kulcsa az Ön traktora. Gyorsan elvégezve Váltó-, hidraulika- és hidak olajcseréje elegendő 1500 üzemóránként Jó hozzáférhető olajszűrők Az egyben nyíló motorháztetőnek köszönhetően számos karbantartási pont gyorsan és könnyen elérhető Az új elszívó berendezés jelentősen növeli a szűrők élettartamát A karbantartás állapotának kijelzése a CEBIS-en Jól hozzáférhető helyen az akkumulátorok A hűtővíz tartály zárt motorháztetőnél is elérhető Karbantartásban a XERION megint csak az élen jár. A váltó, hidraulika és a hidak karbantartási intervalluma pl üzemóra. Mindezek összessége megkönnyíti és leegyszerűsíti a napi karbantartást, döntően befolyásolja a gép élettartamát. Tiszta ügy Ha elérkezett a karbantartás ideje, egyszerű hozzáféréssel gyorsan és fáradtságmentesen elvégehzető. Az olajszűrő is könnyen hozzáférhető a teljes értékű alvázban. A XERION motorelszívója szinte karbantartásmentes. A ciklonok gondoskodnak a nagy szemcsés piszok eltávolításáról egy elszívóberendezés segítségével. A beépített PowerCore motorlevegő szűrő extrém nagy méretének köszönhetően hatékony és egyszerűen cserélhető

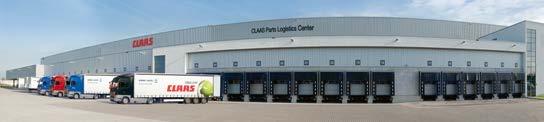

31 Mindig közel CLAAS Szerviz és Alkatrészek CLAAS Szerviz és Alkatrészek Az Ön igényei számítanak Bízhat benne: ha szüksége van ránk, mi ott vagyunk. Bárhol, gyorsan, megbízhatóan. Szükség esetén a nap 24 órájában. Pontosan azzal a megoldással, amire gépének és üzemének szüksége van. Hogy minden menjen. Személyre szabottan Önnek: CLAAS FARM PARTS A CLAAS FARM PARTS az egyik legátfogóbb márka- és felhasználási területeket magában foglaló alkatrészprogram, az Ön üzeméhez bármilyen mezőgazdasági munkához. Hogy minden menjen. A biztonság tervezhető Szerviztermékeink segítenek Önnek gépe munkabiztonságát növelni, a kiesési rizikót csökkenteni és fix költségekkel számolni. A CLAAS MAXI CARE tervezhető biztonságot kínál az Ön gépének. Hogy minden menjen. Mindig összeköttetésben a kereskedőjével és a CLAAS-szal Az Ön CLAAS kereskedője a Remote Service segítségével mindig hozzáfér az Ön gépéjez és az Ön specifikus adataihoz. Így tud Önnel közösen gyorsan és közvetlenül reagálni a karbantartási és szervizhelyzetekre. ORIGINAL eredeti alkatrészek és tartozékok Pontosan az Ön gépéhez készült alkatrészek, kiváló minőségű kenőanyagok és tartozékok. Rendeljen Ön is mindent átfogó termékkínálatunkból, amiből mi pontosan azt a megoldást nyújtjuk Önnek, amire gépének a 100%-os rendelkezésre álláshoz szüksége van. Hogy minden menjen. Mindig aktuálisan A CLAAS értékesítési partnerek világszerte az egyik legütőképesebb csapatát jelentik a mezőgazdasági technológiában. A mérnökök magasan képzettek és szakmailag rendelkeznek a szükséges specifikus- és diagnosztikai ismeretekkel. A CLAAS szerviz magas színvonalú munkájával áll az Ön rendelkezésére, az Ön elvárásainak megfelelő kompetenciákkal és szaktudással. Hogy minden menjen. Hammból az egész világba Központi alkatrészraktárunkból számos ORIGINAL eredeti alkatrészt szállítunk gyorsan és megbízhatóan az egész világba. A CLAAS magyarországi partnere, az Axiál Kft. a lehető legrövidebb időn belül szállítja Önnek a szükséges alkatrészt. Ráadásul a TELEMATICS azt a lehetőséget is nyújtja, hogy interneten keresztül bármikor és bárhol lehívhassa gépének fontos adatait. Hogy minden haladjon. A Hammban található CLAAS Parts Logistic Center alkatrész központban különböző alkatrészt raktároznak több mint m 2 területen

32 A XERION XERION áttekintése 1 Mercedes-Benz Motor OM 471 LA (XERION 5000 / 4500), max. 530/490 LE 1, OM 470 LA (XERION 4000), max. 435 LE 1 2 CMATIC, ZF-Eccom-hajtómű, fokozatmentes 3 Egyben nyíló motorháztető 4 Ventilátorhajtás forgásirány-váltással (hidr.) 5 XERION 5000/4500: 930 literes üzemanyagtartály, 90 literes karbamidtartály; XERION 4000: 740 literes üzemanyagtartály, opcionális 190 literes kiegészítő tartály; 90 literes karbamidtartály 6 Csavarozott teljes alváz mm tengelytáv 2160 mm átmérőjű gumiabronccsal 8 Akár 6 kihelyezett kör hátul és 90 kw teljesítményhidraulika 9 Megbízható TLT hajtás alacsony fordulatszám tartományban (1000 ford./perc 1730 motorfordulaton) 10 Frontfüggesztés szintszabályzással 11 Ergonomikus kartámasz és CMOTION multifunkciós menetkar 12 Aktív fülkerugózás (3 fokozat választható) 13 Nagy teljesítményű hidraulika 250 l/perc, csökkentett motorfordulaton (1660 ford./perc TRAC / TRAC VC; 1480 ford./perc SADDLE TRAC) 1 Az ECE R 120 alapján 62 63

33 Nagy teljesítményű és hatékony XERION
