1 Teleszkópos rakodók rakodási magasság 4-6 méter

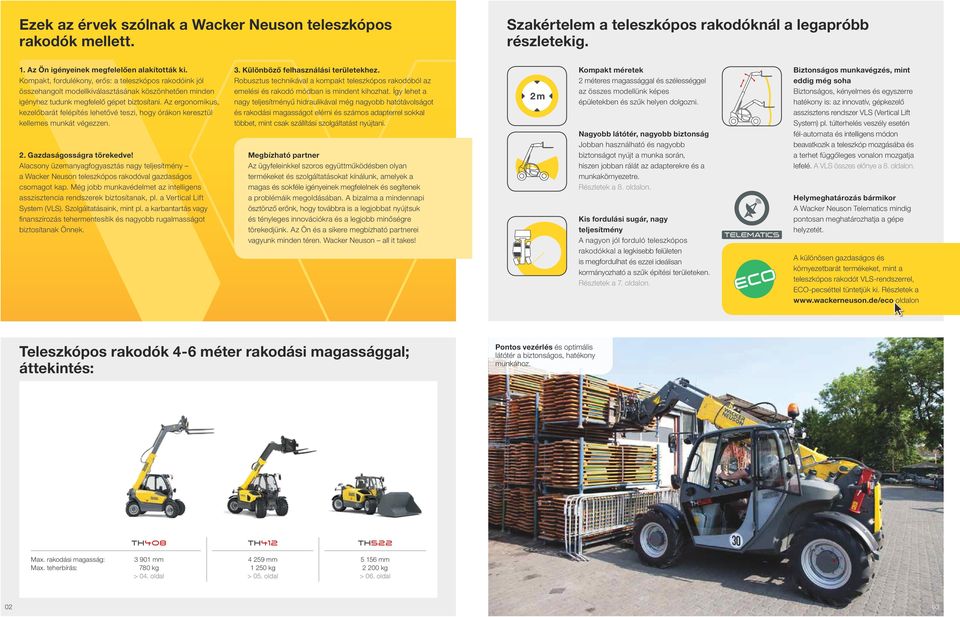

2 Ezek az érvek szólnak a Wacker Neuson teleszkópos rakodók mellett. Szakértelem a teleszkópos rakodóknál a legapróbb részletekig. 1. Az Ön igényeinek megfelelően alakították ki. Kompakt, fordulékony, erős: a teleszkópos rakodóink jól összehangolt modellkiválasztásának köszönhetően minden igényhez tudunk megfelelő gépet biztosítani. Az ergonomikus, kezelőbarát felépítés lehetővé teszi, hogy órákon keresztül kellemes munkát végezzen. 2. Gazdaságosságra törekedve! Alacsony üzemanyagfogyasztás nagy teljesítmény a Wacker Neuson teleszkópos rakodóval gazdaságos csomagot kap. Még jobb munkavédelmet az intelligens asszisztencia rendszerek biztosítanak, pl. a Vertical Lift System (VLS). Szolgáltatásaink, mint pl. a karbantartás vagy finanszírozás tehermentesítik és nagyobb rugalmasságot biztosítanak Önnek. 3. Különböző felhasználási területekhez. Robusztus technikával a kompakt teleszkópos rakodóból az emelési és rakodó módban is mindent kihozhat. Így lehet a nagy teljesítményű hidraulikával még nagyobb hatótávolságot és rakodási magasságot elérni és számos adapterrel sokkal többet, mint csak szállítási szolgáltatást nyújtani. Megbízható partner Az ügyfeleinkkel szoros együttműködésben olyan termékeket és szolgáltatásokat kínálunk, amelyek a magas és sokféle igényeinek megfelelnek és segítenek a problémáik megoldásában. A bizalma a mindennapi ösztönző erőnk, hogy továbbra is a legjobbat nyújtsuk és tényleges innovációkra és a legjobb minőségre törekedjünk. Az Ön és a sikere megbízható partnerei vagyunk minden téren. Wacker Neuson all it takes! Kompakt méretek 2 méteres magassággal és szélességgel az összes modellünk képes épületekben és szűk helyen dolgozni. Nagyobb látótér, nagyobb biztonság Jobban használható és nagyobb biztonságot nyújt a munka során, hiszen jobban rálát az adapterekre és a munkakörnyezetre. Részletek a 8. oldalon. Kis fordulási sugár, nagy teljesítmény A nagyon jól forduló teleszkópos rakodókkal a legkisebb felületen is megfordulhat és ezzel ideálisan kormányozható a szűk építési területeken. Részletek a 7. oldalon. Biztonságos munkavégzés, mint eddig még soha Biztonságos, kényelmes és egyszerre hatékony is: az innovatív, gépkezelő asszisztens rendszer VLS (Vertical Lift System) pl. túlterhelés veszély esetén fél-automata és intelligens módon beavatkozik a teleszkóp mozgásába és a terhet függőleges vonalon mozgatja lefelé. A VLS összes előnye a 8. oldalon. Helymeghatározás bármikor A Wacker Neuson Telematics mindig pontosan meghatározhatja a gépe helyzetét. A különösen gazdaságos és környezetbarát termékeket, mint a teleszkópos rakodót VLS-rendszerrel, ECO-pecséttel tüntetjük ki. Részletek a oldalon Teleszkópos rakodók 4-6 méter rakodási magassággal; áttekintés: Pontos vezérlés és optimális látótér a biztonságos, hatékony munkához. TH408 TH412 TH522 Max. rakodási magasság: Max. teherbírás: mm 780 kg > 04. oldal mm kg > 05. oldal mm kg > 06. oldal 02 03

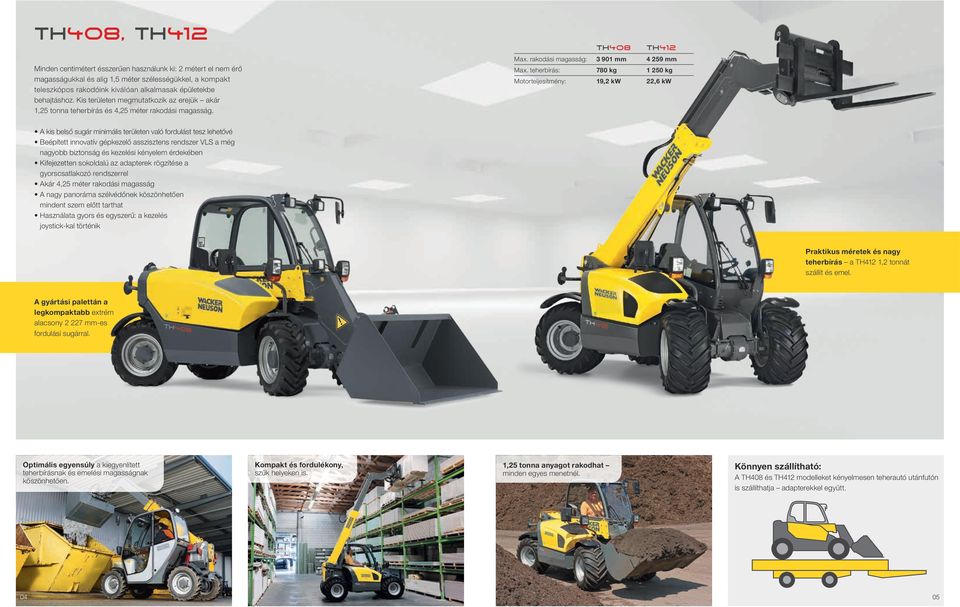

3 TH408, TH412 Minden centimétert ésszerűen használunk ki: 2 métert el nem érő magasságukkal és alig 1,5 méter szélességükkel, a kompakt teleszkópos rakodóink kiválóan alkalmasak épületekbe behajtáshoz. Kis területen megmutatkozik az erejük akár 1,25 tonna teherbírás és 4,25 méter rakodási magasság. TH408 TH412 Max. rakodási magasság: mm mm Max. teherbírás: 780 kg kg Motorteljesítmény: 19,2 kw 22,6 kw A kis belső sugár minimális területen való fordulást tesz lehetővé Beépített innovatív gépkezelő asszisztens rendszer VLS a még nagyobb biztonság és kezelési kényelem érdekében Kifejezetten sokoldalú az adapterek rögzítése a gyorscsatlakozó rendszerrel Akár 4,25 méter rakodási magasság A nagy panoráma szélvédőnek köszönhetően mindent szem előtt tarthat Használata gyors és egyszerű: a kezelés joystick-kal történik Praktikus méretek és nagy teherbírás a TH412 1,2 tonnát szállít és emel. A gyártási palettán a legkompaktabb extrém alacsony mm-es fordulási sugárral. Optimális egyensúly a kiegyenlített teherbírásnak és emelési magasságnak köszönhetően. Kompakt és fordulékony, szűk helyeken is. 1,25 tonna anyagot rakodhat minden egyes menetnél. Könnyen szállítható: A TH408 és TH412 modelleket kényelmesen teherautó utánfutón is szállíthatja adapterekkel együtt

4 TH522 A TH522 a kompakt méretek, kiváló fordulékonyság és erős teljesítményű motor tökéletes ötvözete. Az akár 2,2 tonnás nagy teherbírással és az első osztályú rakodási magassággal együtt a nehéz terheket nehézség nélkül szállíthatja. Három kormányzási mód Legyen az utcán vagy szűk kormányzási manővereknél: a TH522 minden egyes használatnál megmutatja, hogy mit tud és a különböző kormányzási módjának köszönhetően az anyag szállítása gyerekjáték. Kompakt, fordulékony és erős Beépített innovatív gépkezelő asszisztens rendszer VLS a még nagyobb biztonság és kezelési kényelem érdekében Nagy gépstabilitás a gém közel függőleges irányú mozgásának köszönhetően Egyszerű és kényelmes kezelés az All-in-One joystick-kal Tökéletes látómező a teleszkópos gém és a szélvédő kiváló pozíciójának köszönhetően TH522 Max. rakodási magasság: Max. teherbírás: Motorteljesítmény: mm kg 36,3 kw Összkerék meghajtás: kifejezetten fordulékony 2 x 40 kormányzási szöggel Elülső kerék kormányzás: biztonságos haladás a közúti forgalomban is. Oldalsó kormányzás: ideális az épületek és falak melletti párhuzamos menetelésnél. Panoráma- szélvédő kiváló látómező a az adapterekre minden helyzetben. Nagy erőtartalékok az Minden terhet megbízhatóan 06 igényes munkáért. szállít a megfelelő adapterekkel. 07

5 Kabin Kiváló látómező jobb oldalra is. Mindemellett nagyon jó rálátás az adapterekre és a munkaterületre egyaránt. Motorok és hajtómű A teleszkópos rakodógépek kabinja kényelmes és ergonomikusan kialakított: az állítható üléstől a praktikusan elrendezett kezelőelemeken át az ideális látómezőig, mindez alacsony zajszint mellett. A motorok megfelelnek a jelenleg érvényes káros anyag kibocsájtási szintekre vonatkozó előírásoknak és rendkívül meggyőzőek az alábbiakkal: Teljes teljesítmény erősség egyidejűleg takarékos fogyasztással Fokozatmentes meghajtás és tökéletesen kialakított hajtáslánc mindegyik gépméretnél Hidraulika és vezérlőkörök Abroncs Az összes teleszkópos rakodó nagy, akár 106 l/perces hidraulikával büszkélkedhet. A gém gyors munkaciklusai mellett a hidraulika szivattyúk biztosítják a tartozékok működését a 3., 4. hidraulika körön keresztül igény esetén akár tartós üzemmódban. Az optimálisan a talajhoz és a felhasználási területhez kialakított abroncsok még hatékonyabban dolgoznak. Sok profil választható. Profil kiválasztás a teleszkópos rakodóhoz VLS gépkezelő asszisztencia rendszer A VLS rendszerrel a kevésbé gyakorlott gépkezelők is hatékony és folyamatos munkát végezhetnek: a teleszkópos gém folyamatosan és szinte függőlegesen leereszthető egyidejűleg félig automatikus teleszkópmozgással. További előny a gép nagyfokú stabilitása. Adapterek Mindegyik teleszkópos rakodónk multifunkciós géppé alakítható az átfogó adapter választéknak köszönhetően. Természetesen más gyártók adaptereit is használhatja a teleszkópos rakodógépeinkhez. RP-profil A széles futófelületű gumiabroncsok megkímélik a talajt Zöld területeken való használathoz vagy süllyedő talajhoz AS-profil V-formájú mintázat Nedves, csúszós és agyagos talajhoz EM-profil Párhuzamosan futó lamellák Nagy tapadási felület, ezáltal hatékonyabb húzó- és tolóerő és nagyon csendes haladás közúti forgalomban Laza talajokon, mint pl. homok, kavics vagy sóder MPT-profil Rendkívül széleskörű felhasználhatóság Könnyű vontatás egyenetlen talajon Gyors forgalmi haladást tesz lehetővé VLS gépkezelő asszisztencia rendszer Majdnem függőleges mozgás. A gép hosszanti irányában alig van tehernyomaték. A gém reakciója A VLS az összes teleszkópos rakodógéphez választható. Karbantartás Egyszerű és gyorsan végrehajtható karbantartás Az összes karbantartási ponthoz történő könnyű hozzáférést a szélesen felnyitható motorháztető teszi lehetővé. Az egymáshoz közel található zsírzópontok lehetővé teszik a pendulációs tengely, az emelőgém és kiegyenlítőhenger egy munkafolyamatban elvégezhető zsírzását. Minőség A Wacker Neuson a hosszú élettartamra szavaz: például a a csavarodást megakadályozó vázépítési móddal, valamint olyan teleszkópos gémmel, amely billegés- és zuhanásgátló szelepekkel ellátott. A porfestés véd a mechanikus behatásokkal és a korrózióval szemben

6 Méretek Műszaki adatok TELESZKÓPOS RAKODÓGÉPEK MÉRETEK TH408 TH412 TH522 A Hossz standard kanállal együtt mm B Hossz szerelék nélkül mm C Teljes szélesség mm D Tengely szélesség mm E Magasság a kabintetőig mm F A kabin szélessége mm G Tengelytáv mm H Talajtól való távolság mm I A hátsó tengelytől a farig mért távolság mm M Billentési szög (kanál) O Kiöntési szög (kanál) ,5 P Rakodási magasság standard kanállal mm Q Kiürítési magasság mm R Kiöntési szélesség alapkanállal mm Fenntartjuk a jogot az előzetes bejelentés nélküli módosításokra. Az adatok helyességéért nem vállalunk felelősséget. A szerződésben megállapodottak kötelező érvényűek. TELESZKÓPOS RAKODÓGÉPEK ÜZEMI ADATOK TH408 TH412 TH522 Max. teherbírás (LSP 500 mm) kg Max. teherbírás (LSP 600 mm) kg Max. rakodási magasság mm Üzemi tömeg kg Fordulási sugár mm MOTOR Gyártó Yanmar Yanmar Perkins Teljesítmény kw /PS 19,2 / 26 22,6 / 31 (29,6 /40 opcionális) 36,3 /49 (44,7/ 61 opcionális) Lökettérfogat cm (1 496 opcionális) Káros anyag kibocsátási szint IIIA IIIA IIIA (IIIB) Zajkibocsátás db (A) ERŐÁTVITEL Meghajtás hidrosztatikus meghajtású kardántengely hidrosztatikus meghajtású kardántengely hidrosztatikus meghajtású kardántengely Sebesség km /h (30 opcionális) Tengelyek Bolygó-hajtótengely Bolygó-hajtótengely Bolygó-hajtótengely Össz-pendulációs szög MUNKAHIDRAULIKA Tápszivattyú Fogaskerék szivattyú Fogaskerék szivattyú Fogaskerék szivattyú Rakodási teljesítmény l /perc (75) 70 (106) Nyomás bar KINEMATIKA Kanál űrtartalma m³ 0,31 0,45 0,71 Az adapter felfogatás teljes lengési szöge Teherbírás max. emelési magasságnál kg Teherbírás max. hatótávolságnál kg O Emelési magasság maximális terhelés mellett mm Hatótávolság maximális terhelés mellett mm Max. hatótávolság (rakodás) mm TÖLTÉSI MENNYISÉGEK Üzemanyagtartály l P Q R F Hidraulika tartály l E M H A B G I D C 10 11

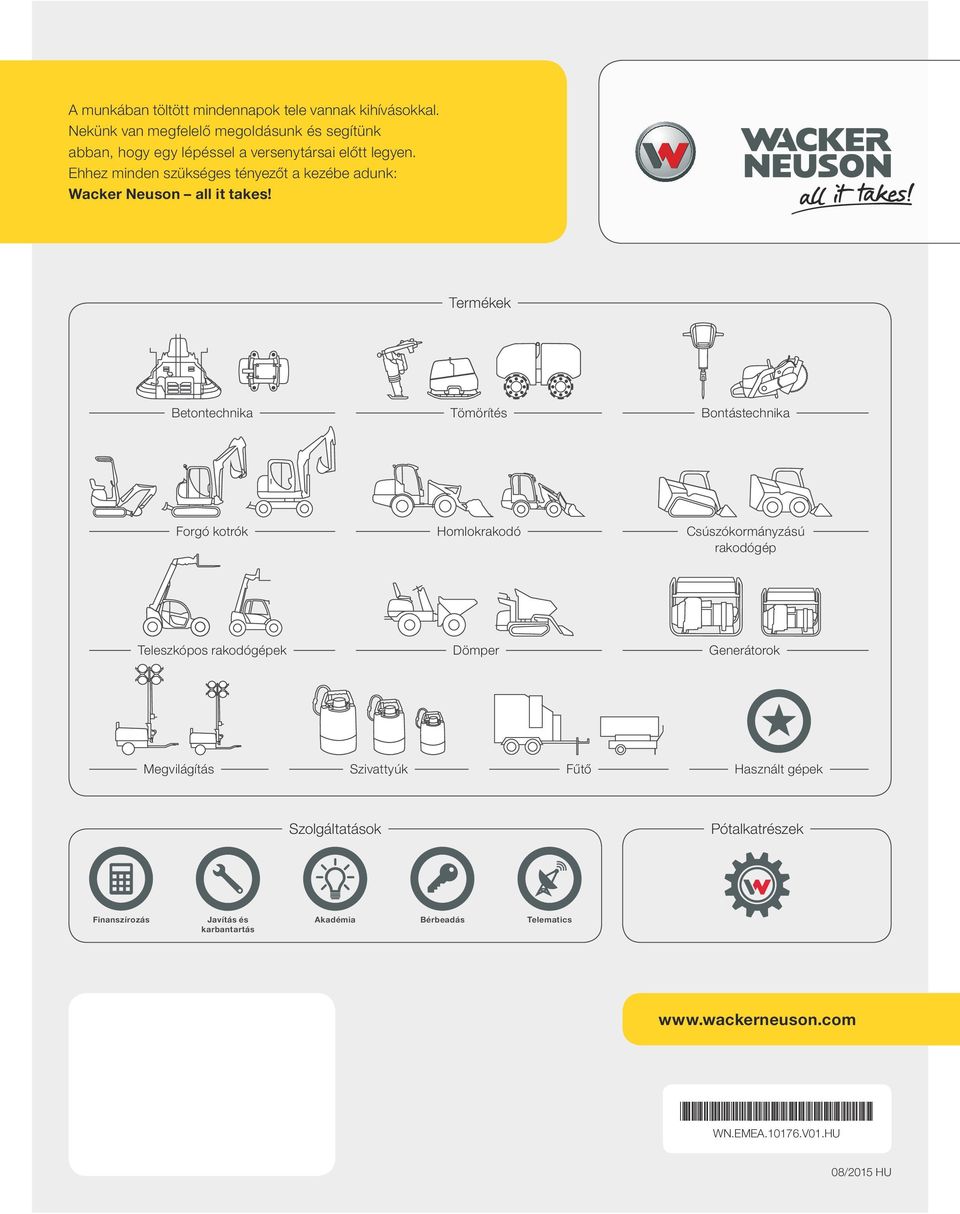

7 A munkában töltött mindennapok tele vannak kihívásokkal. Nekünk van megfelelő megoldásunk és segítünk abban, hogy egy lépéssel a versenytársai előtt legyen. Ehhez minden szükséges tényezőt a kezébe adunk: Wacker Neuson all it takes! Termékek Betontechnika Tömörítés Bontástechnika Forgó kotrók Homlokrakodó Csúszókormányzású rakodógép Teleszkópos rakodógépek Dömper Generátorok Megvilágítás Szivattyúk Fűtő Használt gépek Szolgáltatások Pótalkatrészek Finanszírozás Javítás és karbantartás Akadémia Bérbeadás Telematics *WN.EMEA V01.HU* WN.EMEA V01.HU 08/2015 HU
