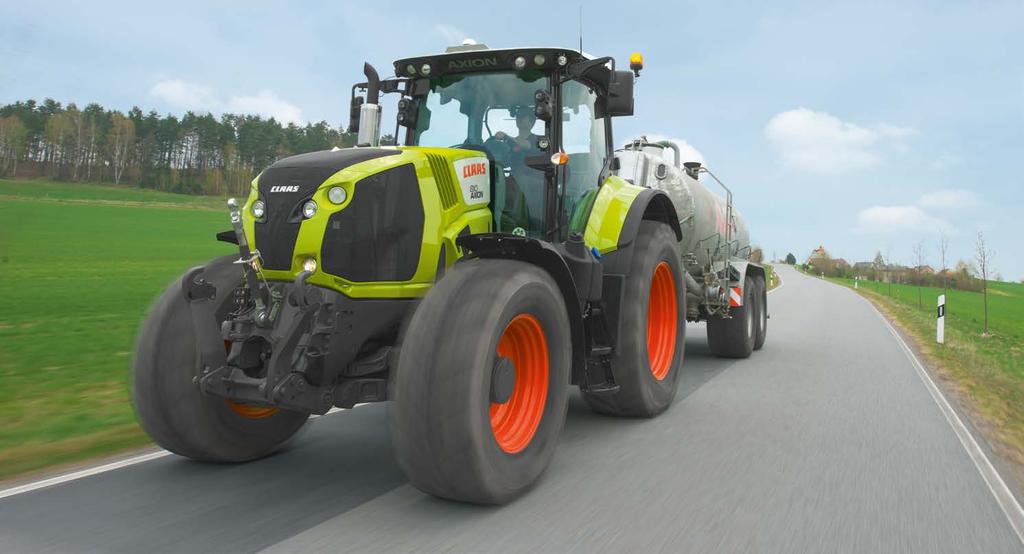

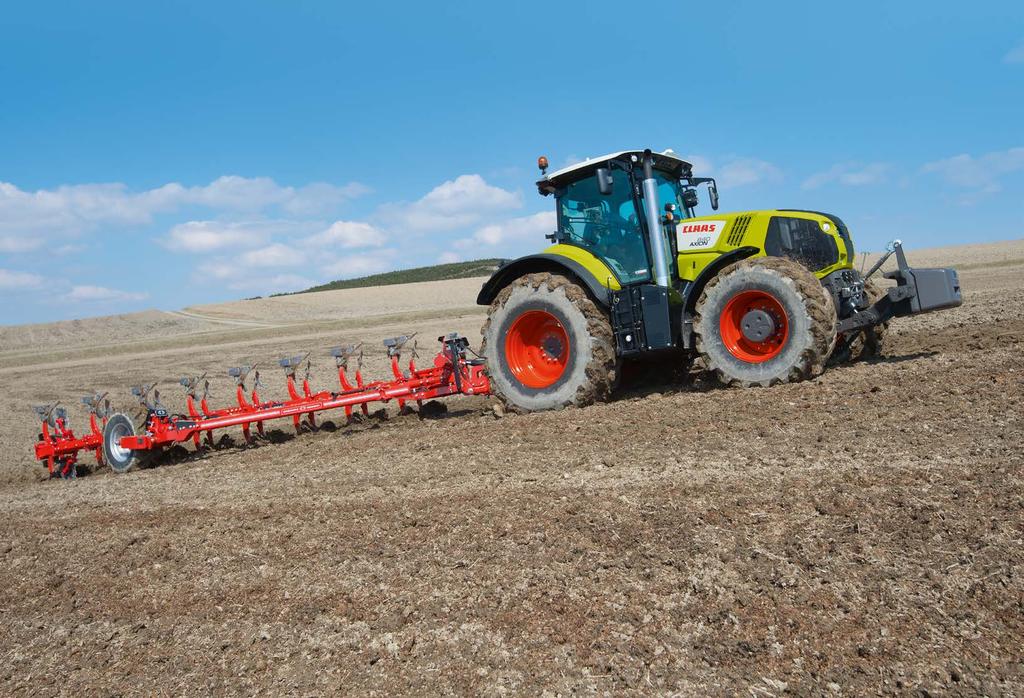

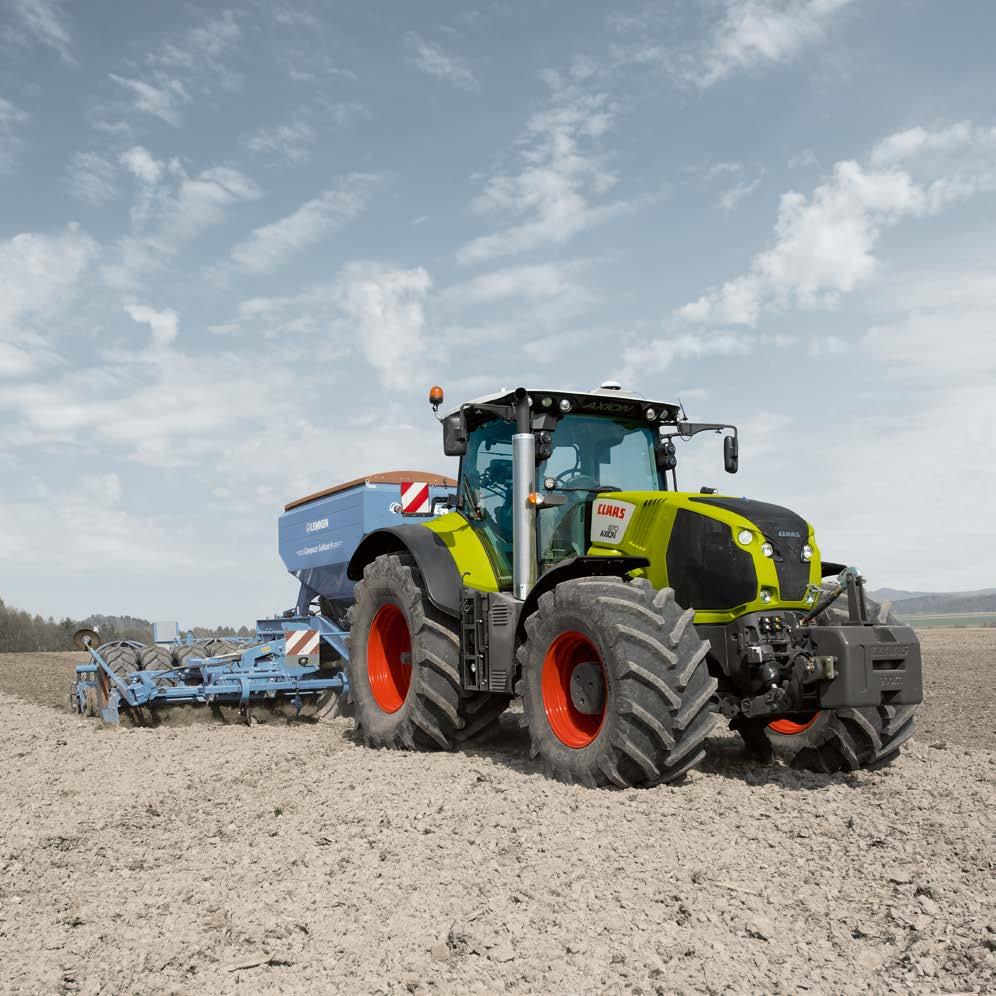

2 AXION Magáért beszél. Magáért beszél Leginkább azok a dolgok meggyőzőek, melyeket nem kell megmagyarázni. Melyek kézzel foghatók és amiket saját tapasztalataink alapján ismerünk meg. Az AXION traktorok pont ilyen gépek. Egy traktor, melynek előnyei magukért beszélnek. Gépkezelés, amely nem ad fel rejtvényeket. Kényelem, amelytől a hosszú munkanapok rövidebbnek tűnnek. Intelligens munkaerő, amely minden követelménynek megfelel. Az AXION 800-as sorozat magában ötvözi az ARION 600 / 500 és AXION 900 sorozatokban már bevált tulajdonságokat, melyekben minden megvan, ami meggyőző. 20 európai ország szaksajtójának képviselői is elismerték az AXION 850 erősségeit és megválasztották az év traktorának, Tractor of the Year Ez is önmagáért beszél Az AXION axion800.claas.com 2 3

3 Mindenkinek a megfelelőt. Tartalom Mindenkinek a megfelelőt. Az AXION 800 számos modelljével és felhasználási lehetőségével áll rendelkezésre, a legkülönfélébb, személyre szabott vevői igényeknek eleget téve. CEBIS vagy CIS fedélzeti számítógép, fokozatmentes CMATIC vagy HEXASHIFT hajtóműhöz, fordulómenedzsment és kormányzási rendszerek. Öné a választás. CPS CLAAS POWER SYSTEMS 6 Motor 8 Kipufogógáz-utókezelés 10 CMATIC 12 HEXASHIFT 18 Felépítés 24 Biztonság 28 TLT 30 Hidraulika 32 Hátsó függesztés 34 Frontfüggesztés 36 Vezetőfülke 38 Felszereltség 40 CEBIS felszereltség 42 CMOTION 44 CEBIS 46 CIS felszereltség 50 Kényelem 54 EASY Efficient Agriculture Systems (Hatékony Agrárgazdálkodási Rendszerek) a CLAAS-tól 58 ISOBUS 60 Kormányzási rendszerek 62 Megbízásmenedzsment és TELEMATICS 64 Karbantartás 66 CLAAS Service & Parts 68 Érvek 70 Műszaki adatok

4 CPS CLAAS POWER SYSTEMS. CPS CLAAS POWER SYSTEMS Optimális hajtás, a legjobb teljesítményért. A CLAAS a gépek fejlesztésekor folyamatosan törekedett a jobb hatásfok, a nagyobb megbízhatóság és az optimális gazdaságosság elérésére. A CLAAS POWER SYSTEMS (CPS) elnevezés alatt a CLAAS egy hajtásrendszer legjobb komponenseit foglalta össze, mellyel új mércét állított fel. A lehető legnagyobb teljesítmény, amikor arra szükség van. Munkafolyamatokhoz optimalizált üzemanyagtakarékos technológia, amely hamar kifizetődik. További információ: axion800.claas.com oldalon 6 7

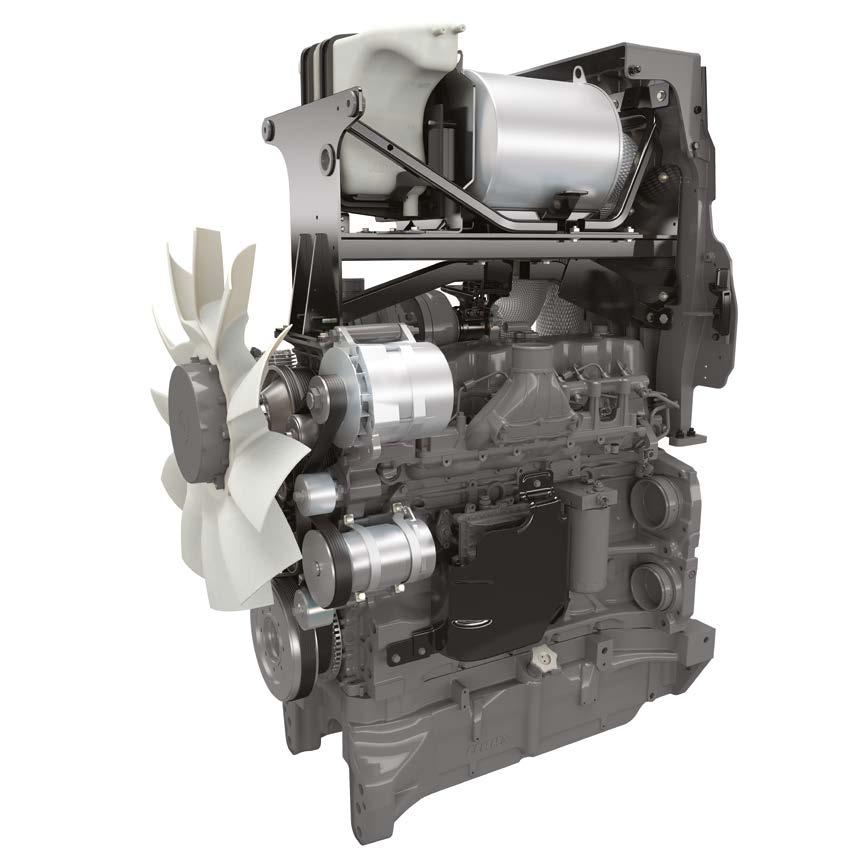

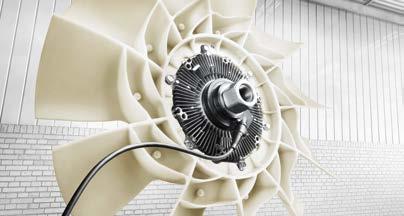

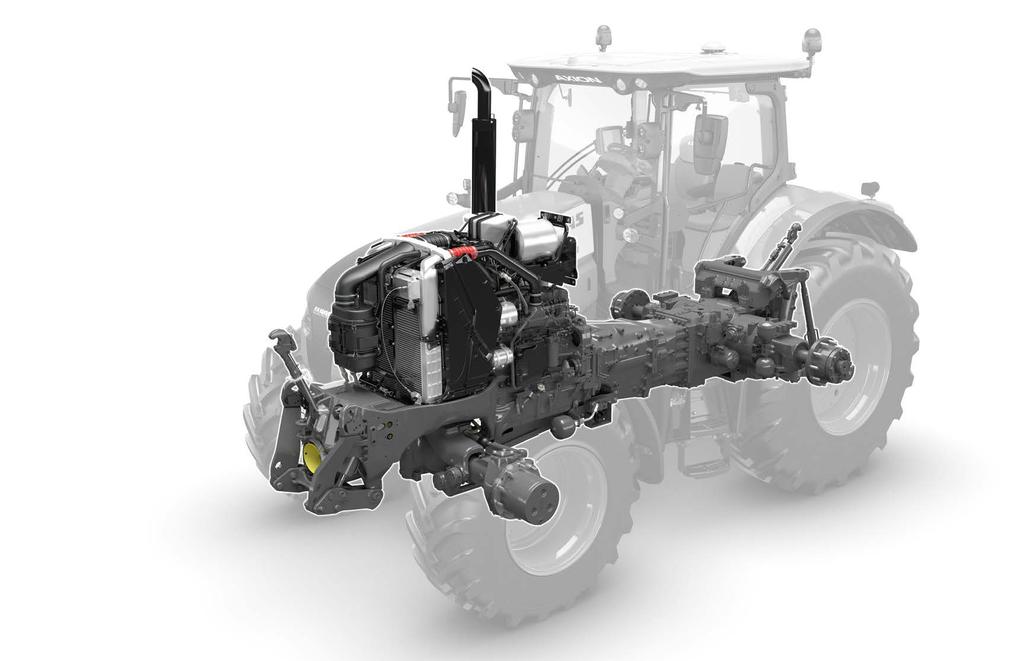

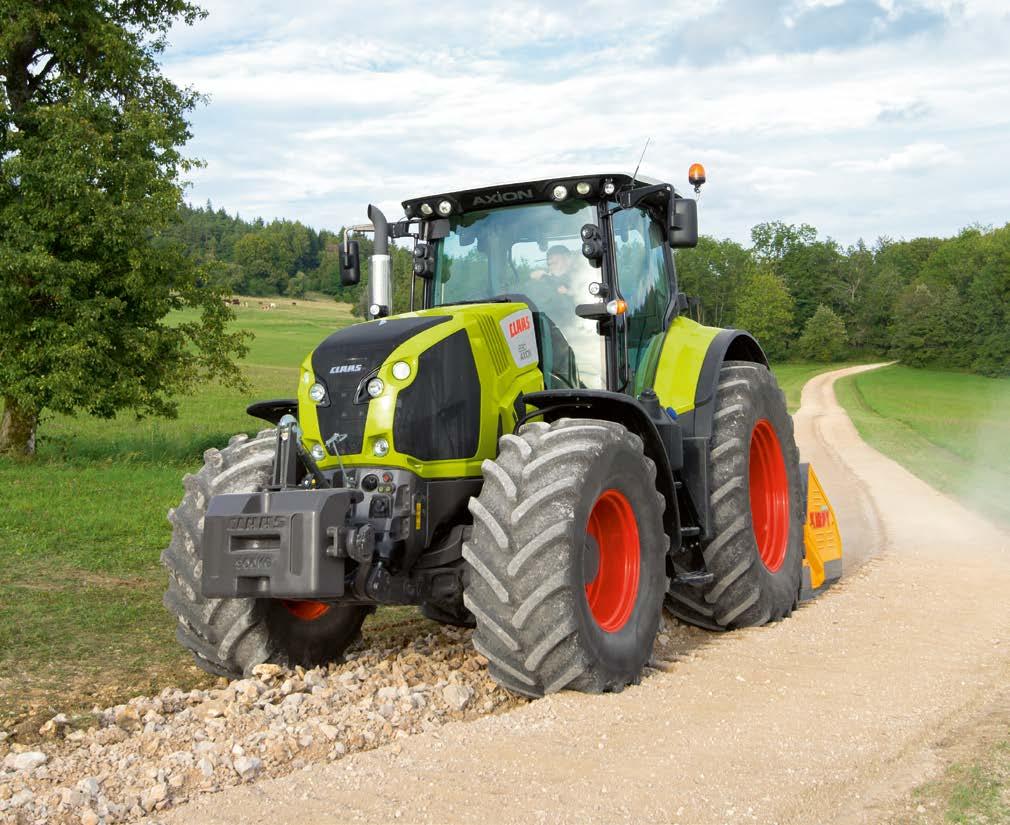

5 Tiszta erő. Motor Az erőforrás. Az egyben nyíló motorháztető alatt egy 6-hengeres FPT NEF 6 6,7 literes (Power Train) motor dolgozik, amely megfelel a Stage IV (Tier4) kipufogógáz normának. Ez a kipufogógáz utólagos karbamiddal való kezelésének köszönhető. A legmodernebb Common Rail üzemanyagellátórendszerrel, 4-szelepes technológiával, töltőlevegő hűtéssel és változó geometriás turbo feltöltővel szerelve. További információ: axion800.claas.com oldalon AXION 850 Nm 264 LE max. LE Állandó teljesítmény A CLAAS specifikus motorjelleggörbének köszönhetően a teljes forgatónyomaték széles motorfordulatszámtartományban áll rendelkezésre. Ez gondoskodik az állandó teljesítményről és erőátvitelről, amikor arra szükség van. Így az üzemanyagtakarékos munka alacsony fordulat mellett és maximális forgatónyomatékkal az ECO kardántengellyel, vagy munka névleges fordulaton teljes erőtartalékkal sem probléma /min ECE R 120 szabvány szerint Változó geometriás turbófeltöltő. AXION 1 Forgatónyomaték (Nm) Max. teljesítmény (LE) ECE R A VGT turbotöltő minden motorfordulaton gondoskodik a megfelelő töltőnyomásról. A terhelés- és fordulatszám-függő igazodás során a standard gáz mellett is biztosítja a maximális forgatónyomaték 70%-át. Az optimális égés gondoskodik az alacsony üzemanyag-felhasználásról és a legjobb teljesítményről AXION 870 CMATIC. 1 Nem minden modell kapható minden országban. Kérjük, vegye figyelembe az Ön CLAAS partnernének árlistáját. 2 Forgatónyomaték és maximális teljesítmény CPM-mel (CLAAS POWER MANAGEMENT) Az intelligens elektronikus CLAAS POWER MANAGEMENT (CPM) vezérlésnek köszönhetően az AXION 870 CMATIC eléri az akár 295 LE teljesítményt. Visctronic a gazdaságos ventilátor-vezérlés. A Visctronic elektronikus hűtővezérlés a ventillátor fordulatszámát precízen igazítja a terheléshez és a motor hőmérsékletéhez, így a motor folyamatosan optimális hőmérsékleten működik. A csökkentett ventillátor fordulatszám miatt csökken a zajszint, értékes üzemanyagot takarít meg, nem vesz el a teljesítményből, így az vonóerőként érvényesül. 8 9

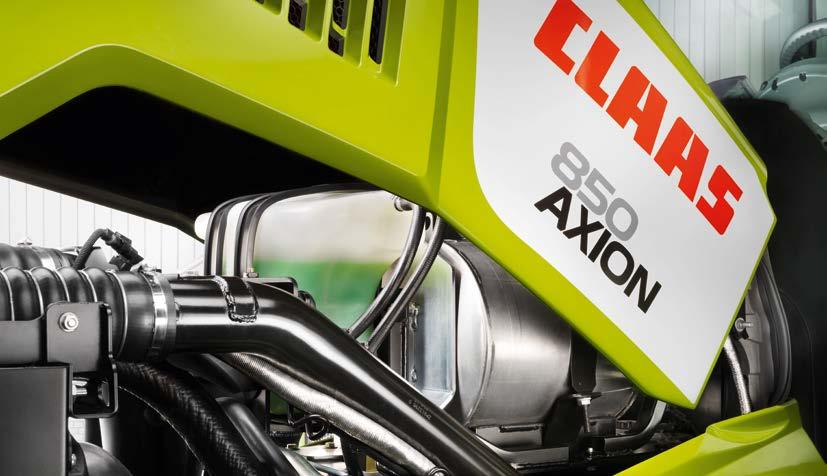

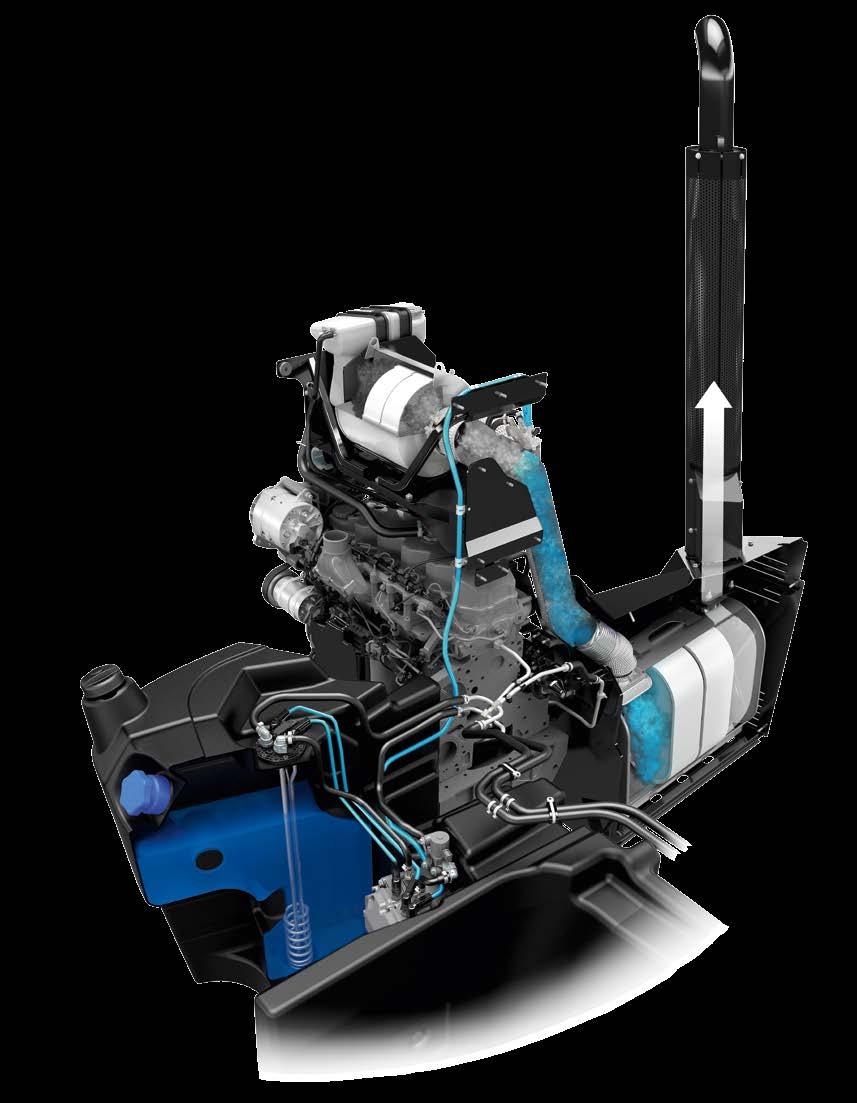

6 Tiszta ügy. Kipufogógáz-utókezelés Stage IV (Tier 4). Az AXION teljesíti a Stage IV (Tier 4) normát. A Stage IV (Tier4) normára való átlállás során a részecske és nitrogénoxid emissziós értékek közel nullára csökkennek. 1 Dízeloxid katalizátor (DOC) 2 Karbamid anyag befecskendezés 3 SCR-katalizátor 4 Fűtött karbamid anyag tartály SCR környezetkímélés karbamiddal. Bármikor bevethető. SCR a szelektív katalitikus redukció. A nitrogénoxid átalakul vízzé és tiszta nitrogénné. Ez egy szintetikus vízalapú adalékanyag (AdBlue 1 ) segítségével történik, amely egy külön tartályból kerül adagolásra. A kipufogógáz utólagos kezelésének köszönhetően az égési folyamat a motorban optimálisan zajlik. Az adalékanyag-tartály alapból fűtött, és mivel az üzemanyag tartályban található beépítve, további szigetelése és hideg elleni védelme biztosított. Az SCR-rendszer vezetékei átmosásra kerülnek, garantálva a mindenkori használatának biztonságát. Integrált SCR-rendszer. Az AXION 800 konstrukciója során előre tekintettel voltak minden kipufogógáz-utókezeléshez szükséges alkotórészre. Rálátás és hozzáférhetőség továbbra is biztosított. A dízeloxid katalizátor (DOC) a motorháztető alatt található, közvetlenül a turbófeltöltő mögött, mivel hőmérsékletre van szüksége az optimális reakcióhoz. Az SCR-katalizátor a kipufogórendszerbe került beépítésre, a gép jobb oldalán. 1 Az AdBlue egy VDA által bejegyzett márka. 455 literes üzemanyagtartály, mely körülveszi 42 literes karbamidtartályt 10 11

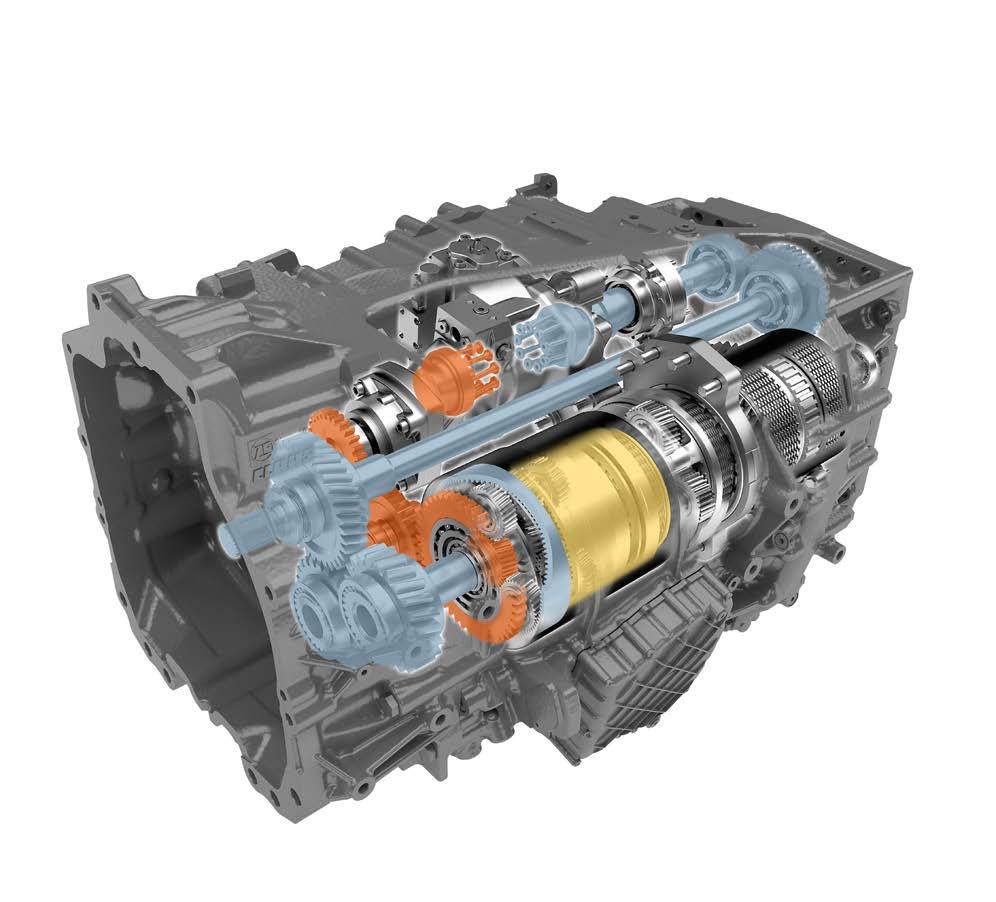

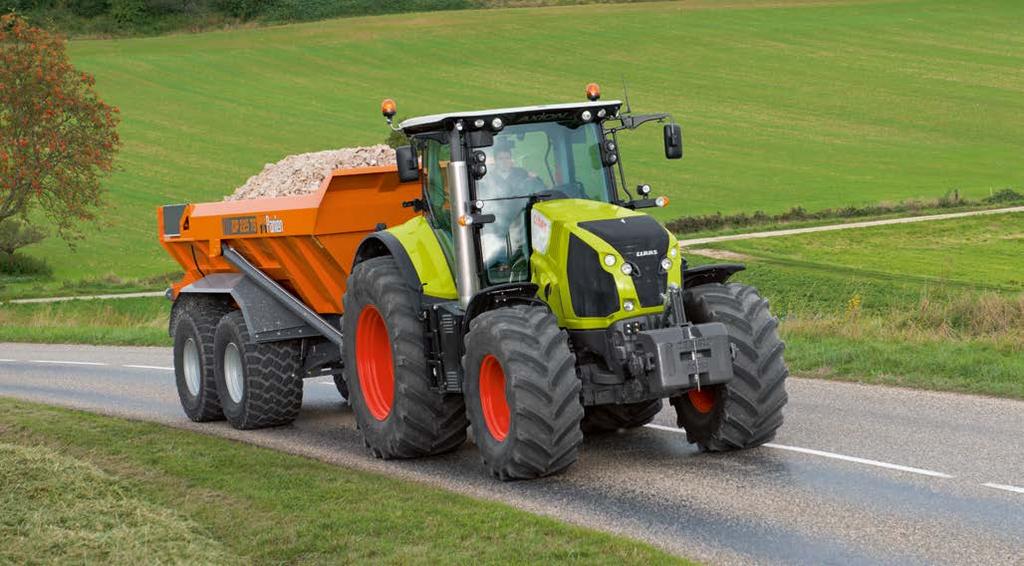

7 CLAAS CMATIC. Fokozatmentesen vezetni. CMATIC Mechanikus teljesítményleadás a motorból Hidraulikus teljesítményleadás Összevont teljesítményleadás (mechanikus + hidraulikus a váltónál) Hatékony és kényelmes. Színtiszta teljesítményt használni. A CMATIC a CLAAS traktorok fokozatmentes hajtóműtechnológiáját jelenti. Az AXION 800 sorozatnál ezt egy ZF-Terramatic hajtómű testesíti meg. A nagy teljesítményű fokozatmentes hajtóműben négy mechanikus sebességtartományt, lamellás kuplungok kapcsolnak. Manuális csoportkapcsolás nem szükséges így. 0,05 és 50 km/h közötti sebességtartományban a teljes teljesítményt ki lehet használni. Akár hátramenetben a magas fokú mechanikus erőátvitel során is teljesértékű hajtásról beszélhetünk. Ezen kívül tetszőleges áttétel mellett tetszőleges motorfordulatszámmal haladhatunk, így az AXION egész évben kiemelkedő teljesítményjellemzőkkel bír. A hajtómű magas mechanikus hajtásaránya gondoskodik bármely sebességtartományban a kitűnő hatásfokról és egyidejűleg az alacsony üzemanyag-fogyasztásról. Az AXION ford./perc fordulattal 50 km/h max. sebesség mellett és 1300 ford./perc fordulattal 40 km/h szállítási sebesség mellett mutatja meg igazi erejét. Ha a vezető nem lép a gázpedálra, a váltó aktív nyugalmi helyzetben van és a traktor stabilan megtartja helyzetét. Így minden szántóföldi bekötőről vagy útkereszteződésben kényelmesen és biztonságosan, akár teljes rakománnyal tud indulni

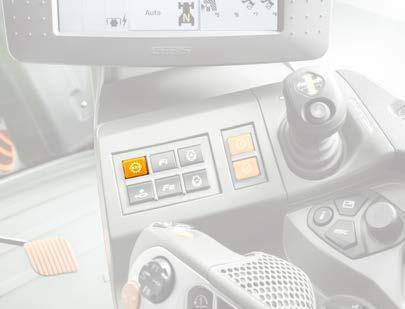

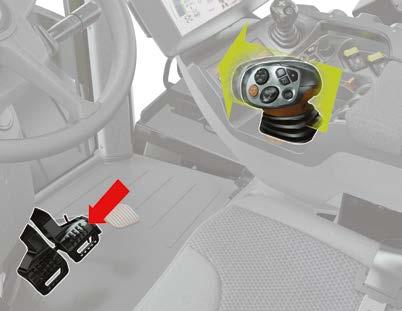

8 CMATIC. Optimális beállítás. CMATIC Egyszerű és átlátható kezelés. A CMATIC esetében háromféle kezelési mód között lehet választani: gázpedál - menetpedál, CMOTION és manuális mód. Az első két módban a haladási sebességet tetszőlegesen meghatározhatjuk a gázpedállal vagy a CMOTION-nal. A motorfordulat és a váltóáttétel automatikusan kerül szabályozásra az optimális hatékonyságért és üzemanyagfelhasználásért. Manuális üzemmódban a vezető határozza meg a motorfordulatszámot és a hajtóműáttételt. Az automatikus motor- és hajtóműszabályzás nem aktív. Gázpedál vagy CMOTION. A gázpedál és CMOTION módozat közötti váltást menet közben el lehet végezni a kartámaszba épített kapcsológomb segítségével. Auto Gázpedál Gombnyomásra. A motorfojtás értékével a fordulatszámot is gyorsan és egyszerűen szabályozhatjuk teljes terhelés mellett. A CEBIS-en egyértelműen leolvasható, hogy melyik az a kritikus motorfordulatszám, ahol a gép már csökkenti a haladási CMOTION sebességet. Rögzített motorfordulatszám mellett, pl.: TLT-vel végzett munkák esetében, meg lehet adni, hogy a meghatározott fordulatszámhoz képest mekkora esés után csökkentse a haladási sebességet. A motornyomást az egyes haladási módozatoknál és a két Manuális Üzemmód kijelzés a CEBIS-en fordulat memóriához külön-külön lehet tárolni. Egyetlen gombnyomásra lehet a motornyomást a felhasználásnak megfelelően beállítani, pl. utcáról szántóföldre való haladásnál. A motor beállítása a gázpedál- vagy a CMOTION-módban A motor beállítása aktivált motorfordulatszám memória mellett 14 15

9 CMATIC. Dolgozni szünet nélkül. CMATIC Igény szerinti sebességi tartományok. Több, mint egyszerű fékezés. A CMATIC váltó mindkét haladási irányba lehetővé teszi a három beállítható sebességtartományt. A mindenkori aktív tartományt a CEBIS jelzi, és akár menet közben, a CMOTION multifunkciós kezelőkaron található gombok segítségével változtatható. Minél alacsonyabb a sebességtartomány beállított maximális értéke, annál pontosabban adagolható a sebesség. Minden tartományhoz lehet egy tempomat-értéket is tárolni, ami menet közben vagy gombnyomásra vagy a CEBIS-en memorizálható. A CMATIC-kal minden vezetőnek lehetősége van felhasználás szerinti saját profiljának beállítására. A CMATIC váltóval Ön az AXION teljesítményét optimális kezelői kényelem mellett tudja kihasználni. A CMATIC váltó különböző lehetőségeket kínál, a lassítás munkához való igazítására. Motorfékhatást erősíteni: Ha a menetpedált elengedjük és a CMOTION kart visszahúzzuk, a váltóáttétel csökken és a motorfordulat nő, motor fékező hatása érvényesül. Szükség esetén automatikusan bekapcsol és erősíti a fékező hatást akár 2,5-szeresére. A fékezésből adódó kopás is csökken ezáltal. Extrém magas dőlésszögű lejtőről való lejövetel nehéz vontatmánnyal: Álló helyzetből a CMOTION előre nyomásával el lehet indulni a fékezett utánfutóval, hogy a vontatás stabil maradjon. Ez a funkció 10 km/h-ig használható. CMOTION kezelése: 1 Sebességi tartomány váltás 2 Tempomat aktiválása A gázpedál érzékenysége a sebességi tartományhoz igazodik 16 17

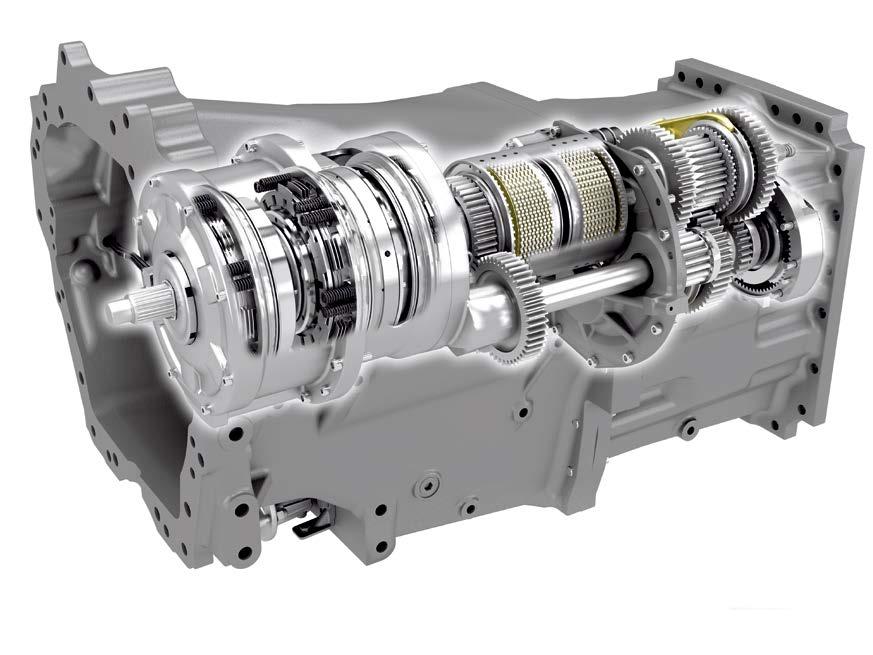

10 HEXASHIFT a nagyobb hatékonyságért. HEXASHIFT HEXASHIFT: 24 fokozat, minden munkához a megfelelő Fő munkatartomány 40 km/h hajtómű 50 km/h hajtómű 1400 ford./perc ford./perc között Kerékméret: 20.8 R 42 km/h Egyértelmű előnyök. 1 6 terhelés alatt kapcsolható fokozat HEXASHIFT 2 REVERSHIFT irányváltó 3 Elektrohidraulikusan kapcsolható 4 csoport 4 Mászófokozat (opció) HEXASHIFT terhelés alatti kapcsoló a CLAAS-tól. A HEXASHIFT váltónak köszönhetően mind a hat power fokozat és a négy automata csoport játszi könnyedséggel kapcsolható egyetlen ujjmozdulattal vagy automatán a HEXACTIV váltóautomatikával. HEXACTIV két különböző kivitelben rendelhető: Super ECO 40 km/h 1950 ford./perc fordulaton Super ECO 50 km/h 1950 ford./perc fordulaton A fokozatok átfedése miatt a motor maximális teljesítménypotenciálja kihasználható. Ugyanígy lehetővé teszi a közúton való fokozatmentes csoportkapcsolást is. Nincs kuplungolás csoportváltás között Jól felosztott áttételek minden munkafolyamathoz 12 menet a fő munkatartományban Teljesen automatikus kapcsolás a HEXACTIV módban Kiváló hatásfok közúton talajmunkánál, alacsony üzemanyag-fogyasztás Mászófokozat 450 m/h (opció) Kényelmes beállítási lehetőségek a CEBIS-en vagy a CIS segítségével Magas kezelési komfort a DRIVESTICK vagy a CMOTION segítségével CLAAS motor-hajtómű menedzsment a "lágy" váltásért csoportos és terhelés alatti kapcsolásnál AXION 850 HEXASHIFT DLG-PowerMix eredmény: 248 g/kwh dízel + 22 g/kwh AdBlue 1 1 Az AdBlue egy VDA által bejegyzett márka

11 Mindig a megfelelő fokozatban. HEXASHIFT. HEXASHIFT Intelligens sebességváltás. Irányváltáskor lehetséges az automatikus sebességváltás, ha előremenetben egy másik sebességet szeretnénk használni, mint tolatva. Ugyanígy a táblavégi fordulóban is lehetséges gombnyomásra az előre meghatározott fokozatot bekapcsolni, így a fordulókban is azonos sebességgel lehet haladni. Indulási és közelítési sebesség HEXACTIV. A motor beindításakor tetszőlegesen kiválaszthatunk egy meghatározott indulósebességet A1 és D1 között. Minden indításkor ez az előre meghatározott fokozat lesz kapcsolva. Az HEXACTIV automatikát használva szintén ki lehet választani egy külön indulási fokozatot. Ez automatikusan bekapcsol, amint a traktor megáll. REVERSHIFT irányváltó agresszivitás. A traktor irányváltásnál felhasználástól és terheléstől függően reagál. Az irányváltás aggresszivitása kilenc fokozatban állítható, (-4-től +4-ig), és ezáltal bármilyen helyzetben garantálja a lehető legnagyobb kényelmet. Minden AXION 800-ban alapfelszereltségként (CEBIS és CIS esetén is). Mindegy, hogy egy nehéz ekével szeretnénk könnyedén, lágyan irányt váltani, vagy a silóban gyorsan a HEXASHIFT-tel minden lehetséges. Automatikus váltóvezérlés. Ha D csoportban kinyomjuk a kuplungot, a váltó a felengedés után automatikusan kiválasztja a powershift fokozatot. Ez Azért, hogy ne kelljen az összes fokozatot végigkapcsolni (mint hagyományos powershift hajtóműnél), a HEXASHIFT például útkereszteződés megközelítésekor nagy segítség lehet. váltó csoportos kapcsolásnál a sebességtől és terheléstől függően automatikusan kiválasztja a megfelelő fokozatot mindegy, hogy manuális vagy automatikus a vezetés. Intelligens sebességválasztás az A oszlopon a CIS verziónál REVERSHIFT agresszivitás-beállítás a CIS segítségével. Indulási és közelítési sebesség HEXACTIV CIS-el

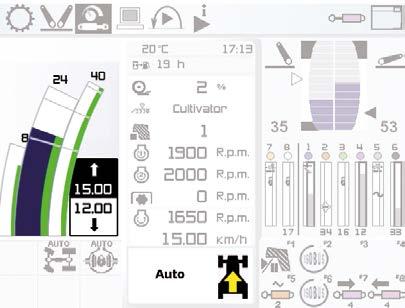

12 HEXASHIFT. A HEXACTIV kapcsol Ön helyett. HEXASHIFT Vezetési stratégiák Mód Váltókapcsoló Manuális kapcsolás Manuális váltás szántóföldi módban Manuális váltás szállítási módban Csoportos kapcsolás (A-D) a DRIVESTICK és CMOTION mozdításával Powershift fokozat váltás (1-6) DRIVESTICK, ill. CMOTION rövid nyomásával Mind a 24 fokozat váltása (A1-D6) a DRIVESTICK és CMOTION mozdításával Vezetési stratégiák Mód Váltókapcsoló HEXACTIV automata kapcsolás. Mivel Önnek van fontosabb dolga is, hagyja, hogy a HEXACTIV automatikusan váltson. A HEXACTIV váltóautomatika számos jó tulajdonsággal rendelkezik, remekül alkalmazkodik az eltérő igényekhez, Teljesen automatikus: a HEXACTIV a motorterheléstől, sebességtől és a kezelő igényétől, azaz a gázpedál helyzetétől függően kapcsol különböző motorfordulatszámnál. TLT-módozat: a HEXACTIV úgy vált, hogy lehetőleg a motorfordulatszám, illetve a TLT fordulatszám állandó HEXACTIV automata kapcsolás Automatikus váltás szántóföldi módban Automatikus váltás szállítási módban Csoport kapcsolás (A-D) a DRIVESTICK és CMOTION lenyomásával Automata Powershift fokozatkapcsolás (1-6) Mind a 24 fokozat (A1-D6) kapcsolása automatikusan munkafeltételekhez. maradjon. Manuális módozat: a HEXACTIV egy kezelő által rögzített Háromféle váltóautomatika módozat közül lehet választani a fordulatszám elérésekor kapcsol. CEBIS-ben vagy a CIS-ben. Három módozat beállítása a színes CIS-en: A háromféle mód beállítása a CEBIS-en: Teljesen automata mód TLT-mód Manuális mód Teljesen automata mód TLT mód Manuális mód 22 23

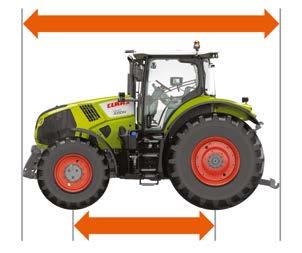

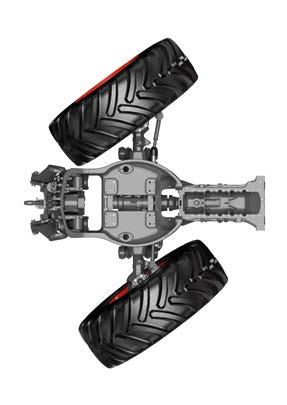

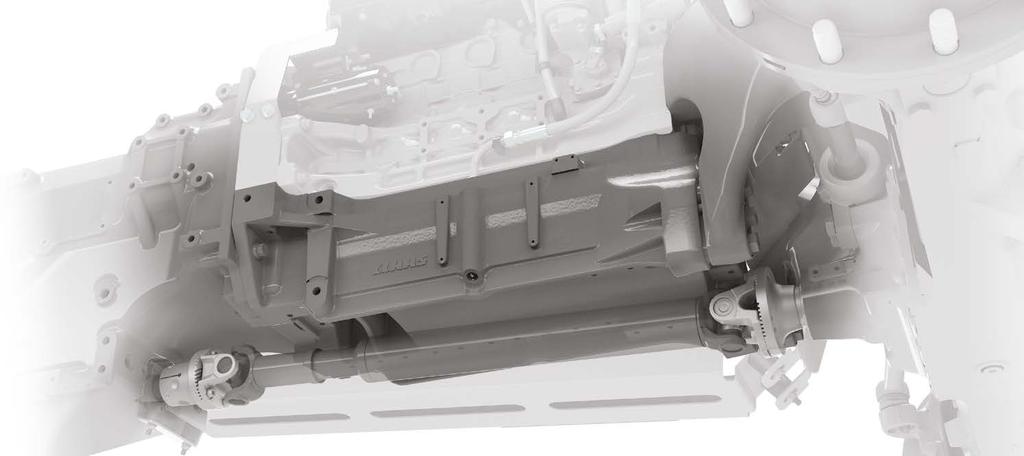

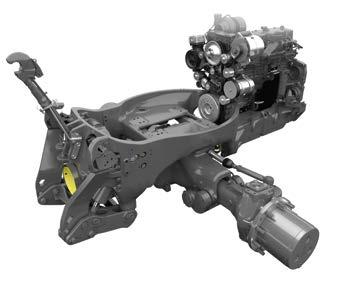

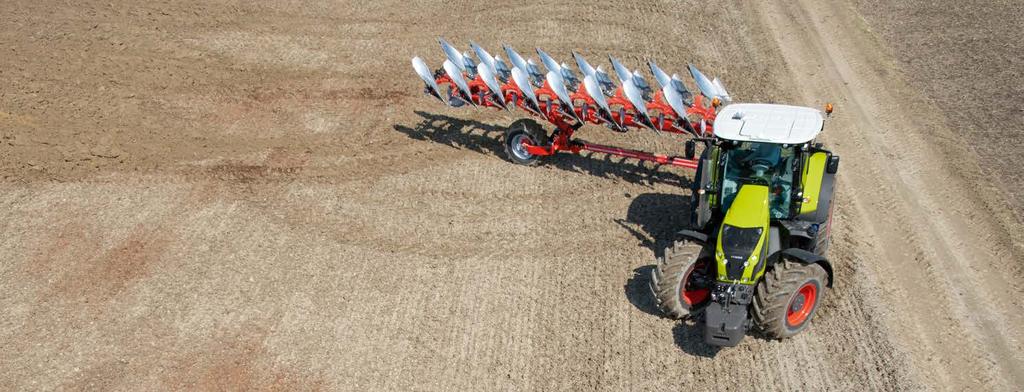

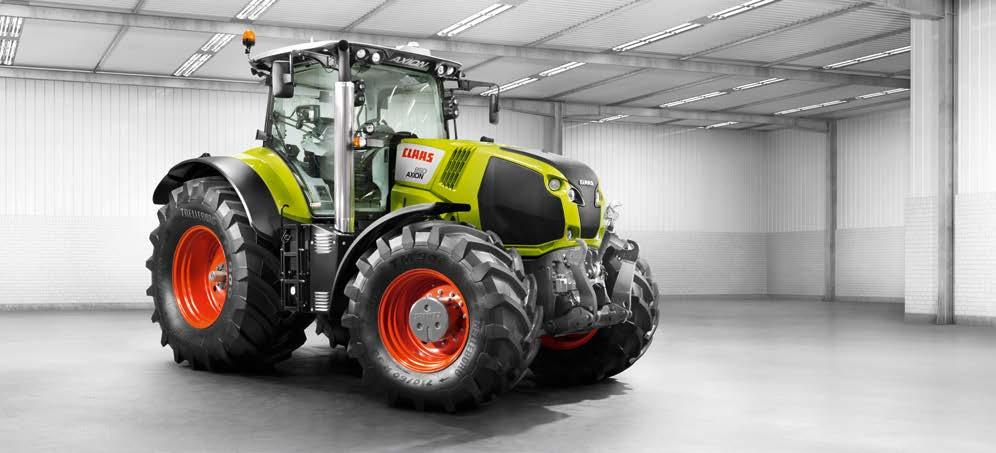

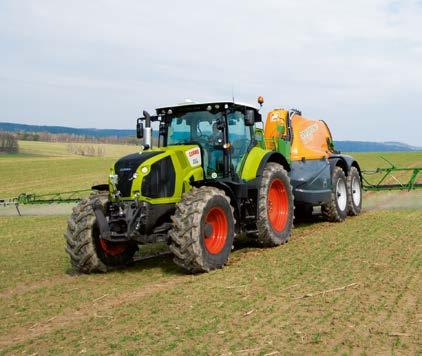

13 Stabil és fordulékony. Vonóerő. Felépítés Karcsú derék a szűk fordulókhoz. A CLAAS a standard traktorokkal és a 400 LE feletti kategóriában szerzett tapasztalatait felhasználva, az AXION 800 sorozathoz egy teljesen új megoldást fejlesztett ki a tartós munkára, a legnehezebb körülmények esetére. A motor része az alváznak, az olajteknő az alvázból került kialakításra, aminek köszönhetően a keletkező reakcióerőket egy rendkívül stabil konstrukció viseli. A speciálisan kialakított front alváz az első hídon a hűtőnek tág helyet biztosít. Előtte és utána viszont keskeny, mint egy darázsderék. Ez a munka során a következőket jelenti: Magas stabilitás a munka során is, akár nehéz frontfüggesztésű munkaeszközzel Az első kormányzott tengely nagy kormányzási szöge a maximális fordulékonyságért Optimális hozzáférés az összes karbantartási ponthoz Döntő előnyök: A nagy tengelytáv: Kimagasló kezelői kényelem Stabil egyenesfutás Nagyobb vonóerő, a kedvezőbb súlyeloszlásnak köszönhetően Jó és biztonságos úttartás a szállításban Nagyobb emelőerő, a kedvezőbb tömegeloszlásnak köszönhetően További információ: axion800.claas.com oldalon Rövid hossz: Jó manőverezhetőség Rövid szerelvényhossz közúton Tökéletes látási viszonyok Kiváló vezetés a fronthidraulikára kapcsolt munkagép esetén is Kedvező tömeg/teljesítmény arány: Optimalizálja az üzemanyag-felhasználást Alacsony talajnyomás szántásnál Dinamikus vontatási tulajdonságok Tömegeloszlás elöl/hátul 50:

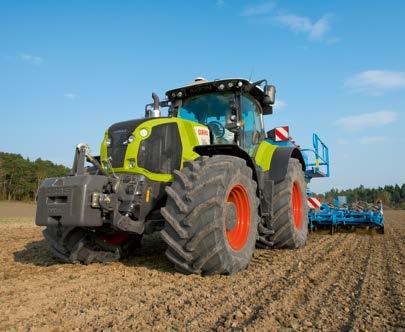

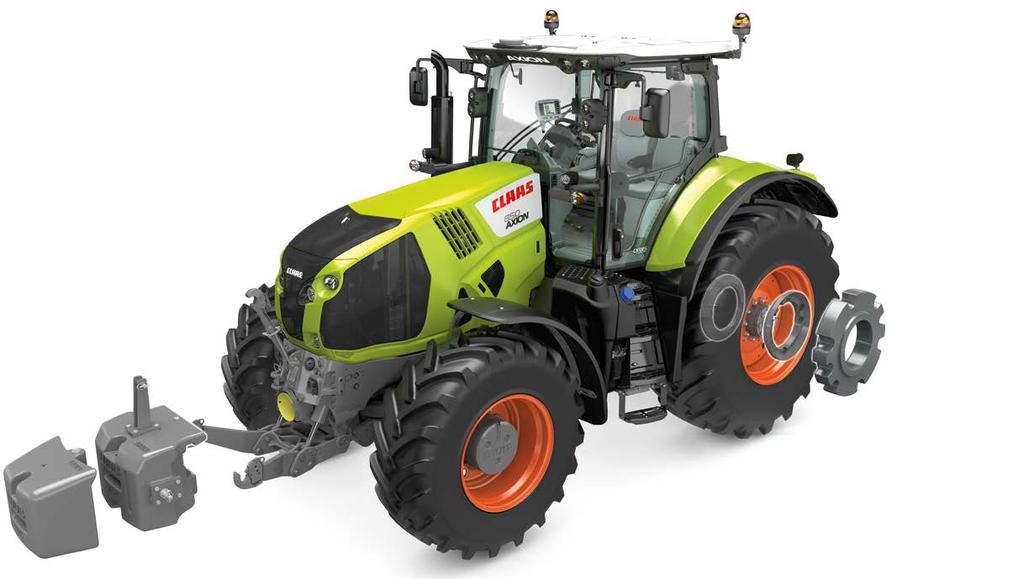

14 Bármilyen munkához. Felépítés Teljesen kiegyensúlyozott. Keréksúly kerekenként a hátsó tengelyre (kg) Erőteljes. AXION nyom: Az AXION az első- és hátsó híd számos pótsúlyozási lehetőségénél fogva bármikor, bármilyen körülményhez optimálisan alkalmazkodik, kihasználva így a teljesítménypotenciált, felesleges veszteségek nélkül. Ha nehéz munkát kell végezni alacsony sebességnél, az AXION egyszerűen felszerelhető súlyokkal. A feleslegessé vált súlyokat bármikor gyorsan le lehet szerelni. 38"- felni 42"- felni A gép rugalmasan súlyozható, súlytartó vagy frontfüggesztés esetén is számos gyári megoldás áll rendelkezésre: 600 kg 900 kg 1200 kg ( ) 1500 kg ( ) Minden AXION modell felszerelhető a lehető legnagyobb, 2,05 m átmérőjű hátsó abronccsal. Az első abroncsok átmérője akár 1,60 m lehet. Számos lehetőség az AXION-t bármilyen munkára alkalmassá teszi. A maximális, 900/60 R 38 abroncsméret mellett a traktor 3 méter alatti szélességgel rugalmasan tud közúton közlekedni, és kíméli a talajt a szántóföldön. Hátsó abroncsok akár 900 mm széless és 2,05 m átmérő Első abroncsok mérete akár 1,6 m átmérőig 26 27

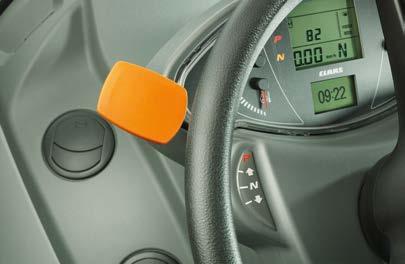

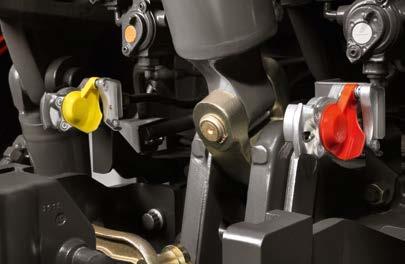

15 Biztonságosan. Biztonság REVERSHIFT Park-Lock funkcióval. A már megszokott kényelmes irányváltó kiegészítéseként, a REVERSHIFT kar rendelkezik egy beépített Park-Lock funkcióval. Ezzel az AXION nagyon könnyedén tartható nyugalmi állapotban. A még nagyobb biztonság érdekében a Park-Lock funkció a következő helyzetekben automatikusan aktív: A motor leállításánál A motor indításánál Amennyiben álló helyzetben a gázpedál vagy a CMOTION néhány másodpercig érintetlen marad, a REVERSHIFT helyzetétől teljesen függetlenül 1 Ha a vezetőülés álló helyzetben üres 1 1 Csak CMATIC-nál Automatikus szabályzás. Pótkocsi fékrendszer. A fékezés alatt az első híd rugózása automatikusan illeszkedik a megváltozott terheléshez. Így a traktor nehéz fékezési manőver alatt is stabil, biztonságos marad. Az országspecifikus előírásoknak megfelelve, az AXION pneumatikus és/vagy hidraulikus fékrendszerrel is készülhet. Mindkét rendszer működtethető együtt és a csatlakozók mindkét oldalon jól hozzáférhetők

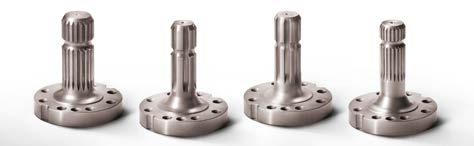

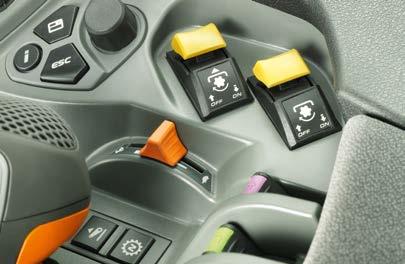

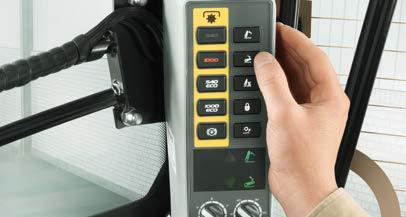

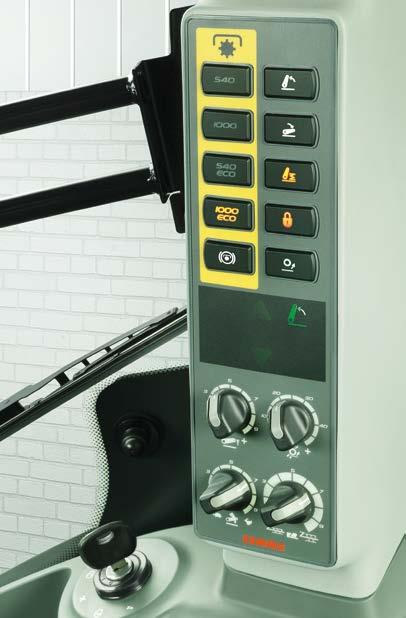

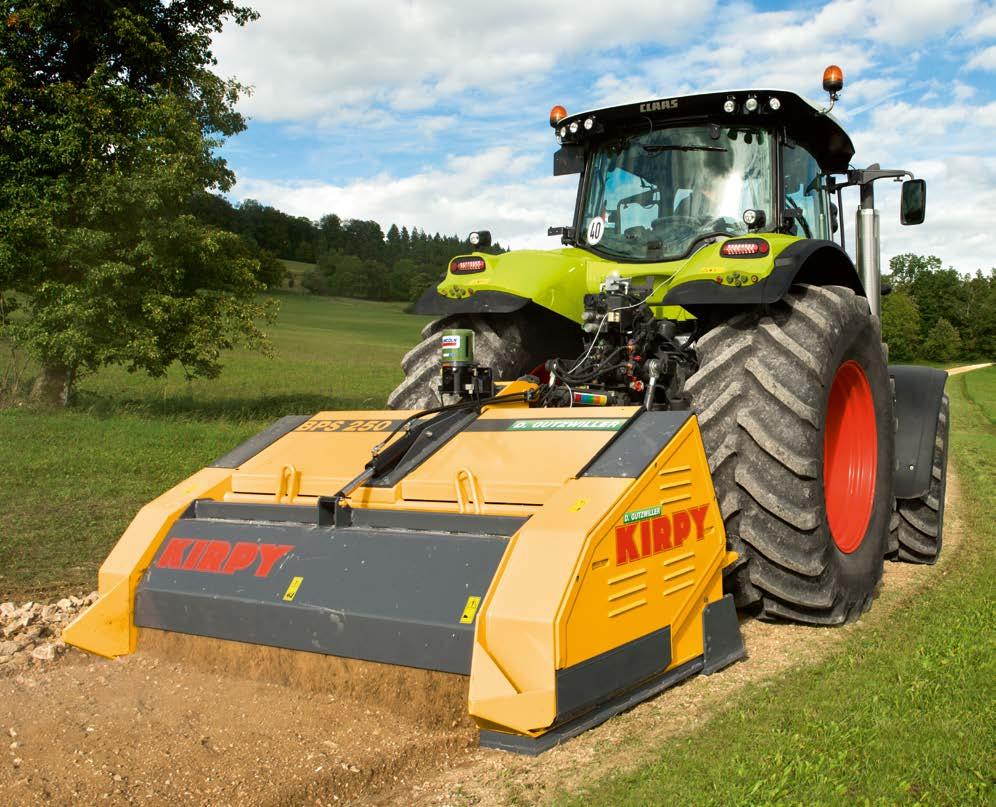

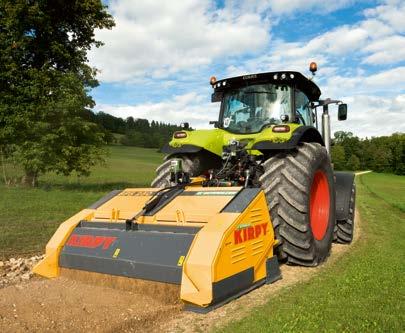

16 Erőteljes és takarékos, egy gombnyomásra. TLT Mindig a megfelelő fordulat. Az AXION 800 modellekhez három különböző TLTfordulatszám áll rendelkezésre: 540 / 1000 ford./perc 540 / 540 ECO / 1000 ford./perc 540 ECO / 1000 / 1000 ECO ford./perc A TLT fordulatszámának kiválasztása egyszerűen egy gombnyomással elvégezhető. Egy másik kapcsolóval közvetlenül a kartámaszon lehet a TLT-t bekapcsolni. Az automatikus TLT-kapcsolás egy bizonyos emelési magasság felett fokozatmentesen állítható. A magasság rögzítéséhez elegendő a hátsó emelőszerkezetet a kívánt helyzetbe állítani és az automatikus TLT gombot nyomva tartani. A beépített szabadonfutó, megkönnyíti az eszköz csatlakoztatását. Álló helyzetben is! Az AXION az összes teljesítményét képes álló helyzetben is leadni - akár alacsony haladási sebességnél is. Az 540 / 1000 ford./perc TLT a fordulatszámát a legmagasabb motorteljesítmény tartományban éri el. Így az AXION 800 számára a nehéz TLT-meghajtású munkaeszközök sem jelentenek problémát. Fordulatszámok: 1000 ford./perc ECO 1600 percenkénti motorfordulaton 540 ford./perc ECO 1520 percenkénti motorfordulaton ECO üzemmódban a motor alacsony, üzemanyagbarát fordulaton működik. Könnyebb munkák során az alacsony motorfordulatnak köszönhetően nemcsak a zajszintet, de a drága üzemanyag felhasználást is csökkenti. Mindkét sárvédőn külső működtetés TLT-csonk egyszerű cseréje 30 31

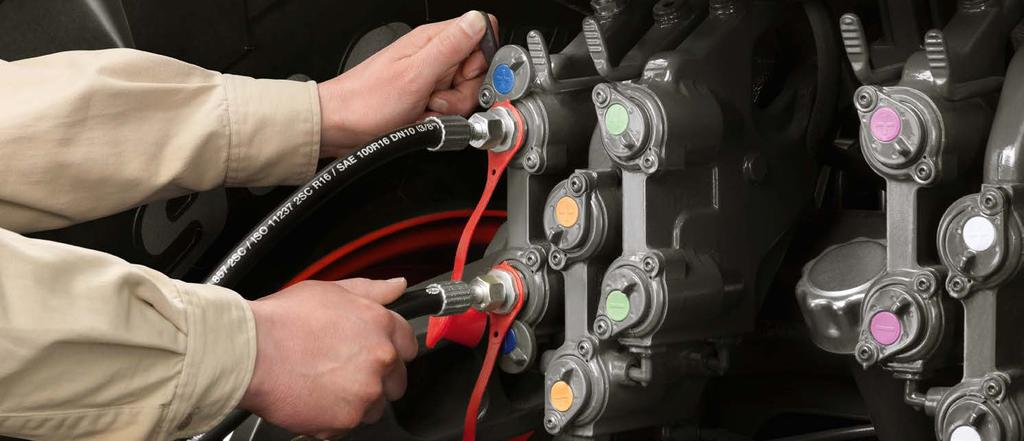

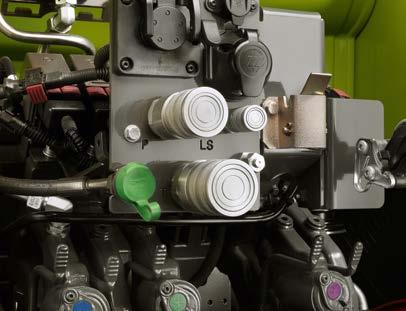

17 Nagy teljesítményű hidraulika. Egyszerűen csatlakoztatni. Hidraulika Power-beyond. A munkaeszközökhöz saját vezérlőkörrel van a Power-beyond csatlakozó. Ennek számos előnye van: A hidraulikaolaj igény szerint kerül a munkaeszközhöz A nagy keresztmetszetű nyomóág és a szabad visszafolyó ág csökkentik a teljesítményveszteséget Feszültségmentesen, tisztán csatlakoztatni. Hidraulika, ami passzol. Az AXION traktorokon mind a tíz hidraulikacsatlakozó Load sensing hidraulikarendszer minden AXION 800 CIS CEBIS tehermentesítő karral ellátott. Így lehetséges még nyomás traktorhoz 110 l/perc vagy 150 l/perc teljesítménnyel Mechanikus kihelyezett kör max. 4 alatt is a le- és felcsatlakoztatás. CIS felszereltség: négy mechanikus kihelyezett kör a jobb Elektr. kihelyezett körök 2 front max. 7 oldali konzolon, és ELECTROPILOT a multifunkciós ELECTROPILOT A kihelyezett körök színes jelöléssel ellátottak, lehetővé téve és kartámaszon két elektrohidraulikus kihelyezett körrel. Mennyiségszabályozás megkönnyítve a munakeszközök probrlémamentes csatlakoztatását. Résolajvezeték összegyűjti a csatlakozásnál CEBIS-szel együtt: 6-7 kihelyezett kör elektrohidraulikus kezelése a kartámaszról ebből kettő ELECTROPILOT-tal Időbeállítás Külső kezelés keletkező olajat. is kezelhető. rendelhető nem rendelhető A frontfüggesztés mellé két kihelyezett kör és szabad visszafolyó ág elérhető. Ideális magtartályhoz, vagy akár egy tolólaphoz. Kényelmes beállítási lehetőségek a CEBIS és CIS menüben

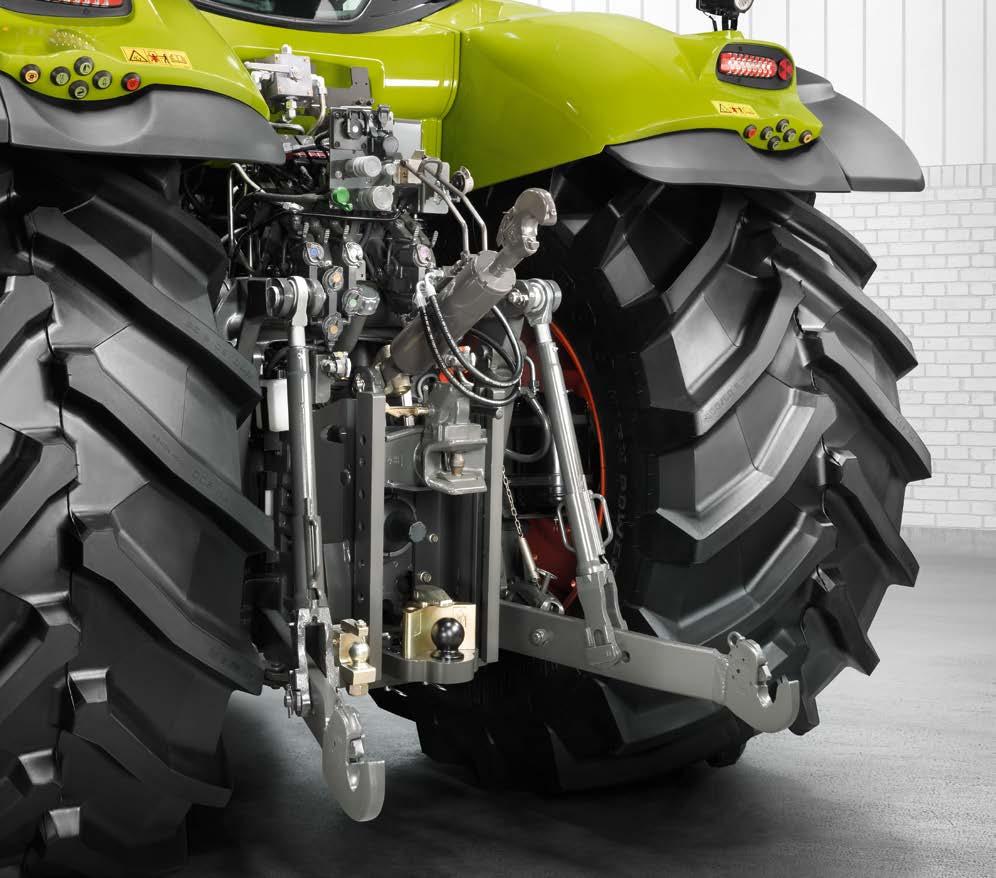

18 Egy munkaeszközt sem hagy állva. Hátsó emelőszerkezet. Hátsó függesztés Hátsó függesztés. Az akár tíz tonnás emelőképességükkel egyetlen munkaeszközt sem hagynak állva. A hátsó hidraulika felszereltsége kívánság szerint meghatározható. Manuális vagy automatikus stabilizátor karok Csúszásszabályozás a radarsebesség által Hidraulikus harmadik pont (opció) Praktikus tároló a kapcsolószemeknek Jó rálátás a hátsó függesztésre Kiváló látási viszonyok az ergonómikus sárvédőnek köszönhetően Mindkét sárvédőről működtethető kihelyezett körök, hátsó függesztés, TLT és egy elektronikus kihelyezett kör (csak a CEBIS-nél) Számos függesztési lehetőség, vonórúd, automata vonófej, Pick-up Hitch, CUNA Közvetlen beállítás. Nyomógombok és forgókapcsolók a jobb oldali oszlopban teszik lehetővé a hátsó függesztés funkcióinak közvetlen vezérlését: A gépek manuális kiemelése és süllyesztése a fel- és leszereléshez Lengéscsillapítás be/ki Hátsó emelő rögzítése Csúszásszabályozás aktiválása Emelési magasság-korlátozás Süllyesztés sebessége Vonóerő- és helyzetszabályozás Csúszásszabályozás beállítása A domború hátsó szélvédő és az elfordítható vezetőülés remek rálátást és egyidejűleg az emelőszerkezet könnyű működtetését teszi lehetővé. A közvetlen hozzáférésnek köszönhetően a hátsó emelőszerkezet beállításai a munka során nagyon kényelmesen optimalizálhatók. Külső kezelés a hátsó függesztőszerkezethez, TLT-hez és egy választható kihelyezett körhöz (csak a CEBIS-nél) A CEBIS-en megjelenik a front- és hátsó függesztés kívánt és beállított szint

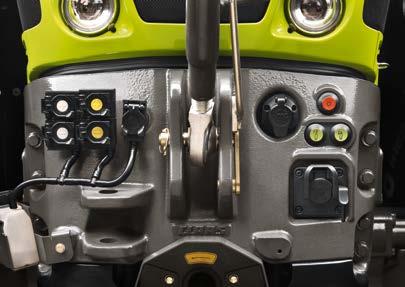

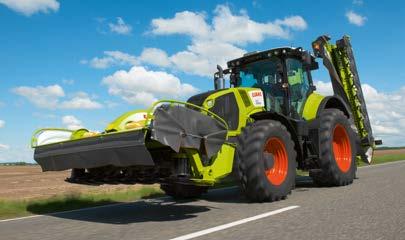

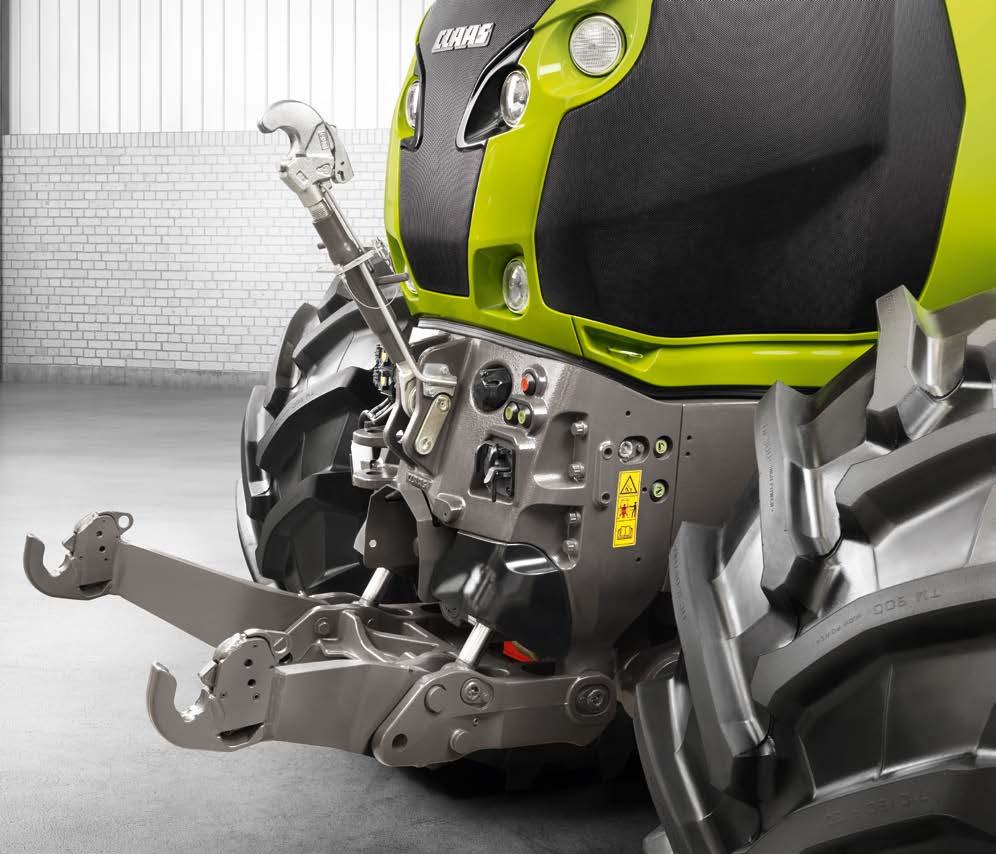

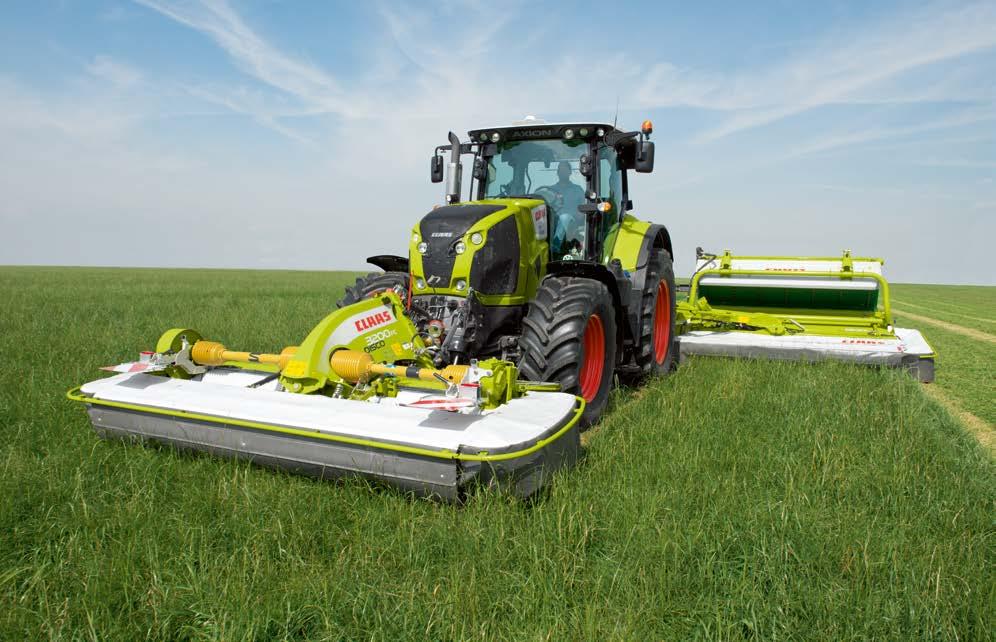

19 Sokoldalúság. Több munka. Frontfüggesztés Csatlakozás minden esetre. A frontfüggesztésen a hidraulika- és elektronikus csatlakozók beépítésre kerültek: Két, kettős működésű kihelyezett kör Szabad visszafolyó ág 7-pólusú aljzat ISOBUS aljzat Frontfüggesztés. Minden AXION 800 modell gyárilag két különböző frontfüggesztéssel szerelhető: 4,6 t max. emelőerő 5,8 t max. emelőerő A moduláris felépítésnek köszönhetően az utólagos felszerelése minden további nélkül lehetséges. Frontfüggesztés és front TLT. Frontfüggesztés és front TLT minden modell esetén integrált: Alsó karok három pozíciója: felcsukva, stabil munkahelyzet, és úszó helyzet. Kettős működésű munkahenger szériaként Az első híd és a kapcsolódási pontok közötti csekély távolság lehetővé teszi a munkaeszköz jobb vezetését 1000 ford./perc TLT külső kikapcsolási lehetőséggel Frontfüggesztés és a kettős működésű kihelyezett körök külső kezelése a CEBIS verziónál Pontos munka. A frontfüggesztés és kihelyezett kör külső működtetése a CEBIS verziónál A CEBIS verzióhoz opcióként a frontfüggesztéshez rendelhető helyzetszabályozás lehetővé teszi a munkaeszközökkel a precíz munkát. A munkahelyzet beállítása egy, a kartámaszba épített forgókapcsolóval lehetséges, mialatt a CEBIS-ben a kiemelési magasságot és az emelési- és süllyesztési sebességet lehet beállítani. További információ: axion800.claas.com oldalon 36 37

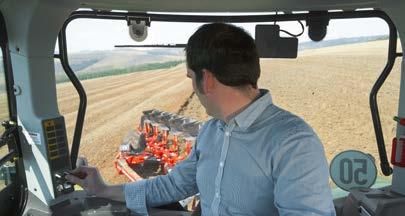

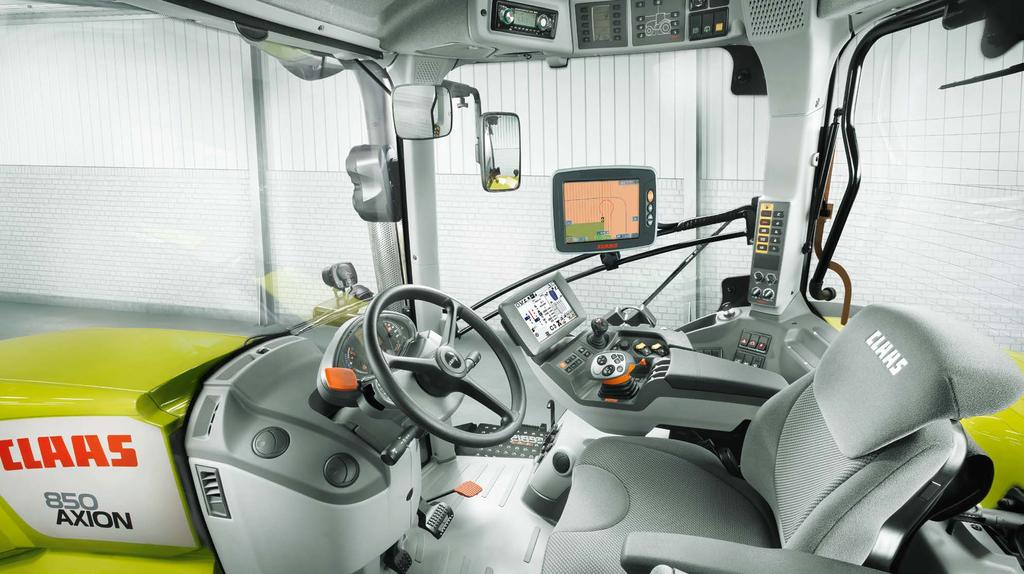

20 Mivel a nagyobb kényelem nagyobb hatékonyságot is jelent. Vezetőfülke A 4-oszlopos felépítésnek és domború hátsó szélvédőnek köszönhetően legjobb a kilátás Kartámaszba beépített CMOTION multifunkciós menetkarral a CEBIS verzióban. CIS verzió mechanikus kihelyezett körökkel 38 39

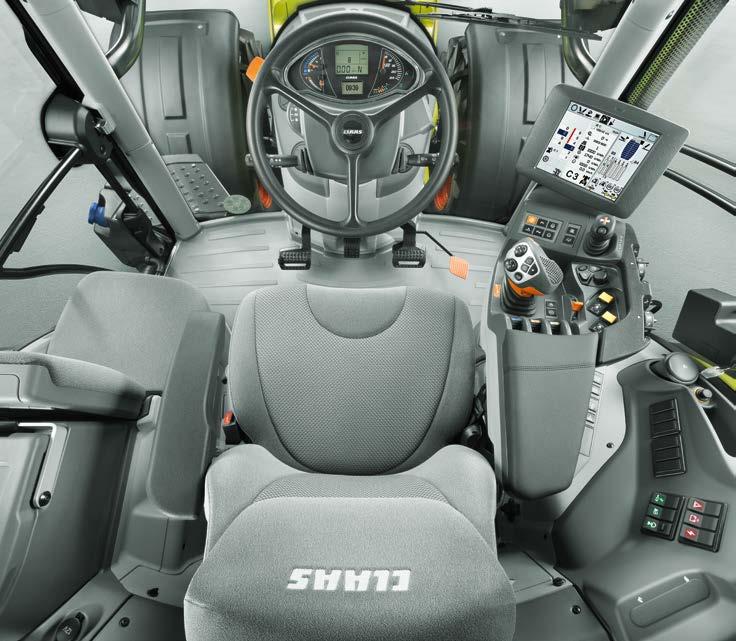

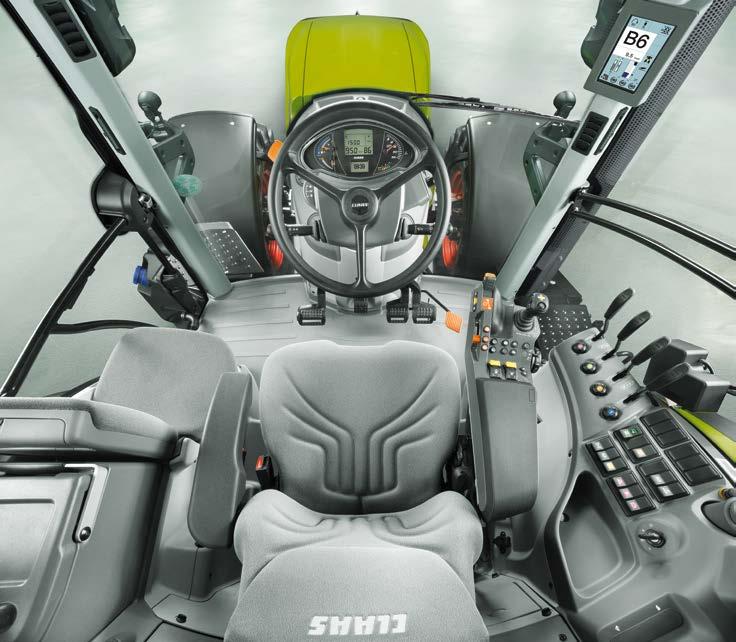

21 Szabad kilátás. Vezetőfülke. Felszereltség 4 oszlop. CIS CEBIS A 4-oszlopos CLAAS vezetőfülke döntő előnyöket kínál: Szabad kilátás a teljes munkaszélességre és eszközökre Tágas belső tér, megfelelő munkakörülmények Teljes első szélvédő A hátsó kabinoszlop speciális elhelyezkedésének köszönhetően a vezető optimálisan rálát a munkaeszközre és a munkaterületre. A kezelőelemek és a CEBIS kijelző elhelyezése a kartámaszba erősen hasonlít az AXION 900 és ARION 600 / 500 sorozathoz. A menü kezelése a CIS-en és a CEBIS-en azonos minden modellnél. A CMOTION multifunkciós kar már jól bevált a CLAAS betakarítógépeknél is. A CLAAS-nak fontos az egységes kezelhetőség, hogy minden gépkezelő az első perctől otthonosan érezze magát a vezetőfülkében, és a kezelést kezdettől fogva átlássa. CIS vagy CEBIS zseniálisan egyszerű vagy egyszerűen zseniális. Az AXION traktorok a két ismert felszereltséggel, CIS és CEBIS, egyaránt kaphatók. CIS Alapesetben az AXION 800 sorozat gépei mechanikus kihelyezett körökkel és a CLAAS INFORMATION SYSTEM-mel (CIS) készülnek. A műszerfalon található CIS kijelzője a maga kompakt módján kitűnő kezelési kényelmet biztosít. A 7 collos színes CIS-kijelző opcióként az A-oszlopon további beállításokat tesz lehetővé a hajtómű, kihelyezett körök, és funkcióbillentyűk területén. Minden beállítás könnyedén elvégezhető egy forgókapcsoló és az ESC gomb segítségével. A CIS verzióban két további elektronikus kihelyezett kör áll rendelkezésre a frontfüggesztéshez, melyeket a kartámaszba épített ELECTROPILOT-tal lehet vezérelni. CEBIS HEXASHIFT vagy CMATIC váltó esetén is: a CEBIS verziójú modellek kitűnnek elektronikus vezérlőeszközeikkel, de leginkább a 21 centiméter képátmérőjű CEBIS terminallal. Ezen felül kínálja a CLAAS a táblavégi fordulóautomatikát, a gépkezelő tehermentesítésére. AXION CIS CEBIS Multifunkciós kartámasz DRIVESTICK CMOTION Motorfordulatszám memória HEXACTIV automata kapcsolás TLT-menedzsment Mechanikus kihelyezett körök CIS kijelző a kartámaszban Színes CIS kijelző az A-oszlopon Elektrohidraulikus kihelyezett kör CEBIS kijelző CSM táblavégi forduló beállítás Plusz ELECTROPILOT alapfelszereltség opció rendelhető A felszereltség országonként eltérő lehet. Mérvadó a mindenkori érvényes árlista. A hátsó kabinoszlop speciális elhelyezkedésének és a domború hátsó szélvédőnek köszönhetően a vezető optimálisan rálát a munkaeszközre és a munkaterületre

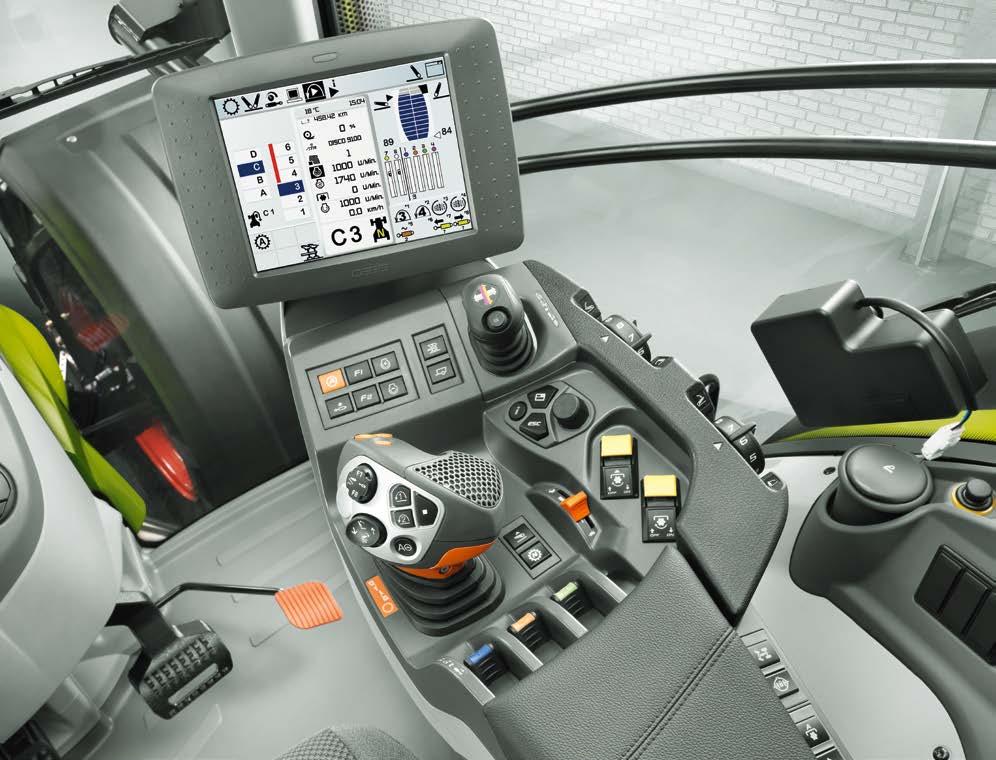

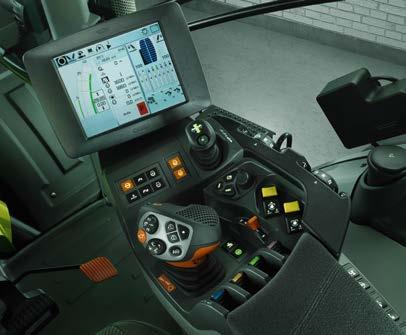

22 CEBIS: Minden a helyén. CEBIS felszereltség Kartámasz, új mérföldkő. Minden fontos kezelőegység a jobb oldali kartámaszba épített: 1 CMOTION multifunkciós menetkar 2 Hajtómű módváltás, ELECTROPILOT kapcsolás, funkciógombok, motorfordulatszámmemória-beállítás 3 CEBIS monitor 4 ELECTROPILOT két kettős működésű vezérlőkörrel 5 CEBIS kezelő felület 6 Munkamélység-beállítás a front- és hátsó függesztésen 7 Első és hátsó TLT aktiválása 8 Kézi gáz 9 Hajtómű semleges állás, frontfüggesztés aktiválása 10 Elektrohidraulikus kihelyezett kör 11 Összkerékmeghajtás, differenciálzár, TLT-automatika, első híd rugózás 12 Akkumulátor főkapcsoló, elektrohidraulikus kihelyezett körök, CSM, kormányzási rendszer A kartámasz a vezető egyéni igényeinek megfelelően állítható hossz és magasság. A ritkán működtetett funkciók, mint a TLT fordulatszámelőválasztás, valamint a főkapcsoló a vezetőüléstől jobbra találhatók. A hátsó függesztést elfordított vezetőülésből kényelmesen, jó kilátással a munkaeszközre lehet vezérelni. Így a finombeállításai a munka alatt is lehetségesek. Két kiegészítő kapcsoló könnyíti meg a hátsó függesztés manuális emelését és süllyesztését, valamint a munkaeszköz csatlakoztatását. Jól elrendezett. A CIS és CEBIS verziónál egyaránt a B oszlopon elhelyezett forgókapcsoló és gombok segítségével számos funkció vezérelhető: A TLT fordulatszám előválasztás B Hátsó függesztés beállítás C Hátsó függesztés helyzetkijelzés D Hátsó emelőkar szabályozás elektronikus vezérlése 42 43

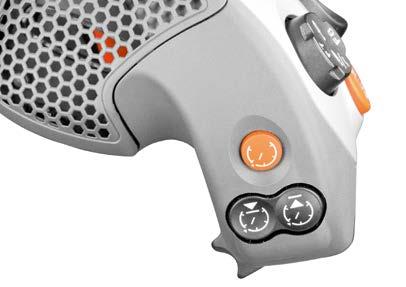

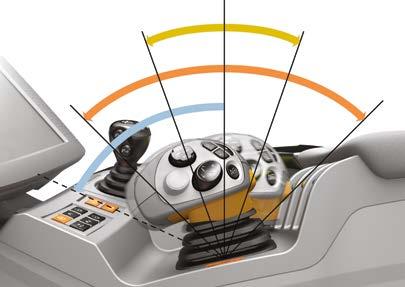

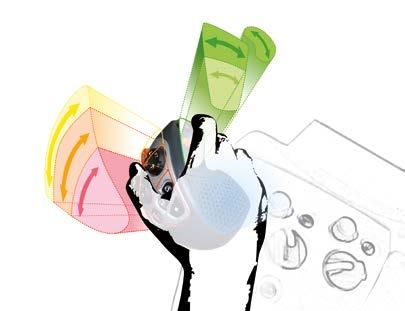

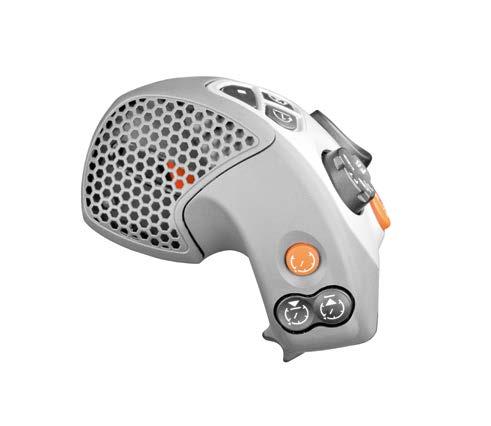

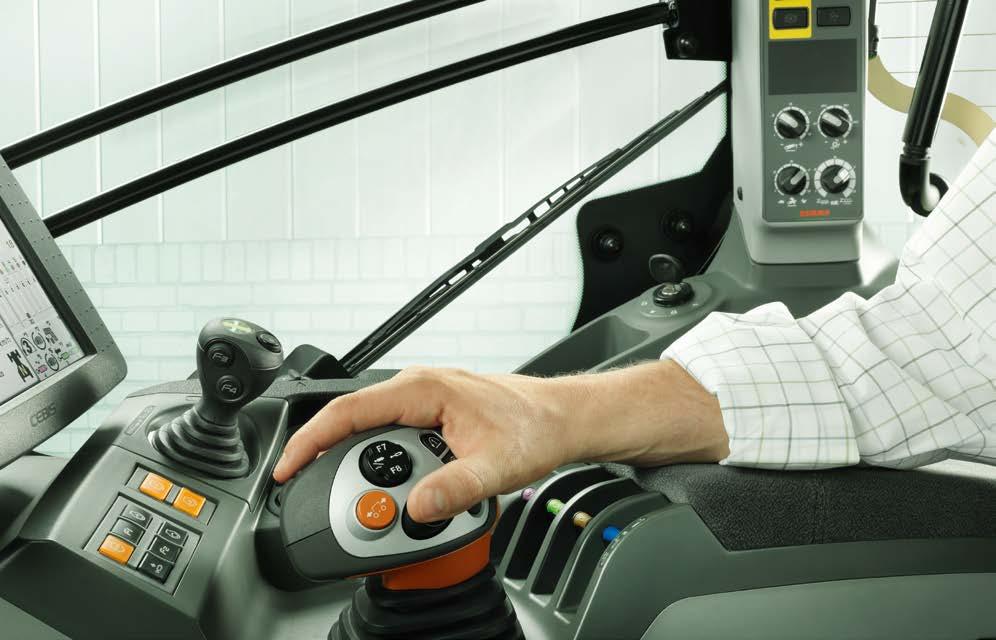

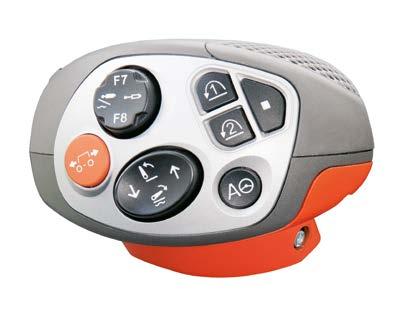

23 CEBIS CMOTION-nal: Minden funkció egy kézben. CMOTION CMOTION multifunkciós menetkar. A CMOTION karral a CLAAS teljesen új konstrukciót hozott létre, ami az AXION legfontosabb funkcióinak kényelmesebb és hatékonyabb használatát teszi lehetővé. Kezelése néhány ujjmozdulattal végezhető, míg a vezető keze a párnázott kartámaszon pihen. HEXASHIFT vagy CMATIC kezelés. Minden HEXASHIFT menetkapcsolás a CMOTION karral történik. Könnyed mozdulatokkal a powesrhift fokozatokat lehet váltani. Ha a CMOTION-t előre vagy hátrafelé nagyobb úton mozgatjuk, közvetlenül lehet csoportokat kapcsolni és powershift fokozatokat átugrani. A CMATIC-kal a CMOTION-on keresztül a menetsebesség pontosan és fokozatmentesen állítható. Teherfokozatok kapcsolása + / - Csoportváltás +/- Gombnyomásra. 1 Indulás / irányváltás CMATIC-kal 2 Hátsó függesztés 3 GPS PILOT aktiválása 4 CSM táblavégi forduló beállítás 5 F7 / F8 funkciógombok és választható hidraulikakör 6 Fordulómenet HEXASHIFT-tel vagy a tempomat aktiválása CMATIC-kal 7 Motorfordulat rögzítés HEXASHIFT-tel vagy sebességtartomány-váltás CMATIC-kal 8 F5 / F6 funkciógombok A kezelőgombokat a CMOTION karon tetszőlegesen lehet programozni, így a munka során egy helyről vezérelhető minden. Az összes ISOBUS funkció kényelmesen irányítható a CMOTION kezelőkarról. ISOBUS funkciók Számláló ki/be Kihelyezett körök Hátsó emelőkarfunkciók a CMOTION-on: Süllyesztés munkahelyzetbe Emelés a beállításnak megfelelően Emelés és süllyesztés manuális finombeállításai két lépcsőben (gyorsan/lassan) A munkaeszköz gyors behúzása A CMATIC első pozícióban való tartásával folyamatossá válik a kapcsolás 44 45

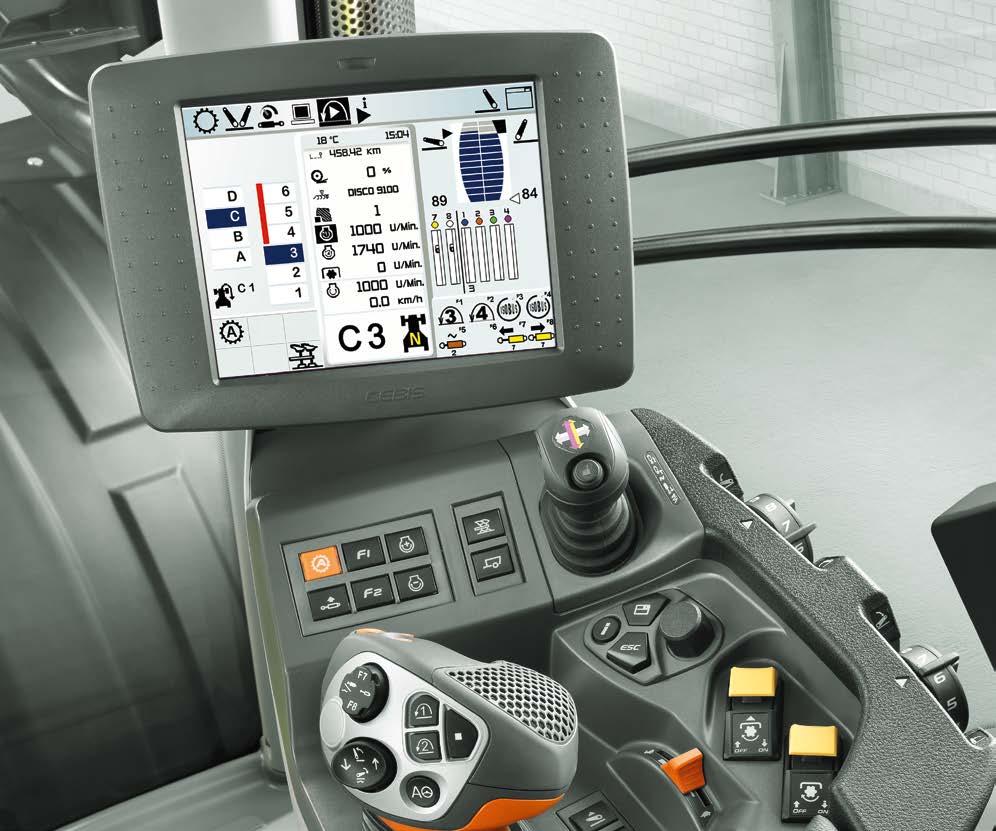

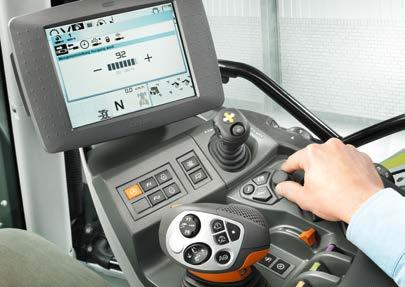

24 Minden ellenőrzés alatt. CEBIS. CEBIS Biztonságos kezelés. Szembetűnő adatok 21 cm képátmérőben. A CEBIS képernyő és a kezelőelemek a kartámaszban találhatók. A vezető karja így a kartámaszon pihenhet és a CEBIS-en elvégezheti a beállításokat, relatív elmozdulás a kéz és kapcsolók között nincs. Így minden beállítás a munka közben azonnal, precízen elvégezhető. CEBIS kezelés. Az alap gépbeállításokat a CEBIS forgókapcsolón lehet elvégezni: menüpont kiválasztása vagy paraméterek beállítása a kapcsoló balra vagy jobbra fordításával, rögzítése pedig annak lenyomásával történik. Az ESC gombbal lehet a kiválasztott menüből kilépni. A DIRECT ACCESS közvetlen hozzáférési gomb egyetlen lenyomásával előhívható a legutoljára kezelt funkció menüje. Időtakarékos, és megkönnyíti a gép optimális beállításait. 1 Menü 2 DIRECT ACCESS kijelzés 3 Front / hátsó függesztés helyzete és vezérlőeszközök 4 Funkciógombok kiosztása 5 Váltó állapota, sebesség, TLT-sebesség, motorfordulatmemória, feladatmenedzsment, csúszáskijelzés, beállítható értékek, hőmérséklet, idő 6 Traktor információ 7 HEXASHIFT vagy CMATIC fokozatmentes váltó CEBIS egyszerűen jobb: Kezelés mindössze két gombbal: forgókapcsoló és ESC Gyorsan és közvetlenül elérhető almenük a közvetlen hozzáférés segítségével Az integrált kijelzőn többek között leolvasható a területteljesítmény adat, és üzemanyag-fogyasztás Két kijelzőfunkció alapból, közúti- és a részletesebb "földmunka" mód 1 Navigáció a menüben 2 Kiválasztás 3 ESC billentyű 4 DIRECT ACCESS (közvetlen elérés) gomb CEBIS képernyő közúton 46 47

25 CEBIS: A fordulókban is pontosan CSM-mel. CEBIS CLAAS SEQUENCE MANAGEMENT. A CSM táblavégi fordulómenedzsment átveszi Öntől a fordulómanővereket. Egyetlen gombnyomásra végrehajtja az összes előre beállított funkciót. CSM biztosítja: Munkaeszközönként akár négy memorizálható beállítás A beállítások aktiválása a CMOTION karon Megjelenítés és működés a CEBIS-en Idő- és útarányos rögzítés A beállítások utólag változtathatók, módosíthatók A következő funkciókat lehet tetszés szerinti sorrendben kombinálni: Minden elektromos kihelyezett kör idő- és mennyiségszabályozása Összkerékhajtás, differenciálzár és első híd rugózás Első- és hátsó függesztőszerkezet Táblavégi forduló sebesség (HEXASHIFT) vagy tempomat (CMATIC) Front- és hátsó TLT Motorfordulatszám-memória Egyszerűen felvenni és lejátszani. Optimalizálás állásidő nélkül. A beállítások igény szerint út- vagy idő függvényében rögzíthetők. Ugyanúgy lehetőség van álló gép esetén ezeket beprogramozni. Futó program esetén a vezető a CEBIS kijelzőn egyértelmű szimbólumok segítségével lépésről lépésre követni tudja a programozott feladatokat. A folyamatot a szünet gomb lenyomásával meg lehet állítani, majd ismételt gombnyomásra folytatni. A beállított programokat utólag is lehet változtatni vagy optimalizálni. Be lehet iktatni újabb lépéseket, törölni, részleteket változtatni és igazítani. Szakaszok és áteresztett mennyiségek ugyanilyen módon az aktuális feltételekhez igazíthatók. Egy folyamat első kijelzésétől kezdve a legapróbb részletekig a munka alatt is bármilyen beállítás finomítható. CLAAS SEQUENCE MANAGEMENT főkapcsoló 48 49

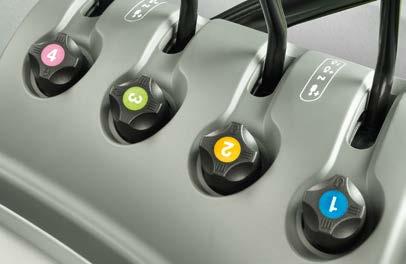

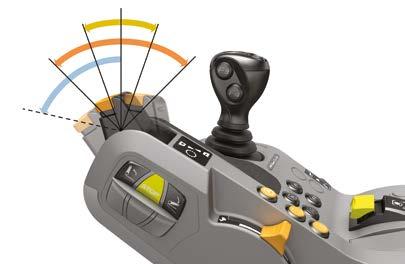

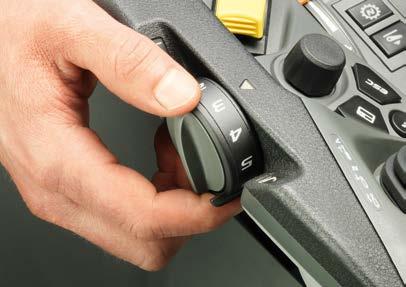

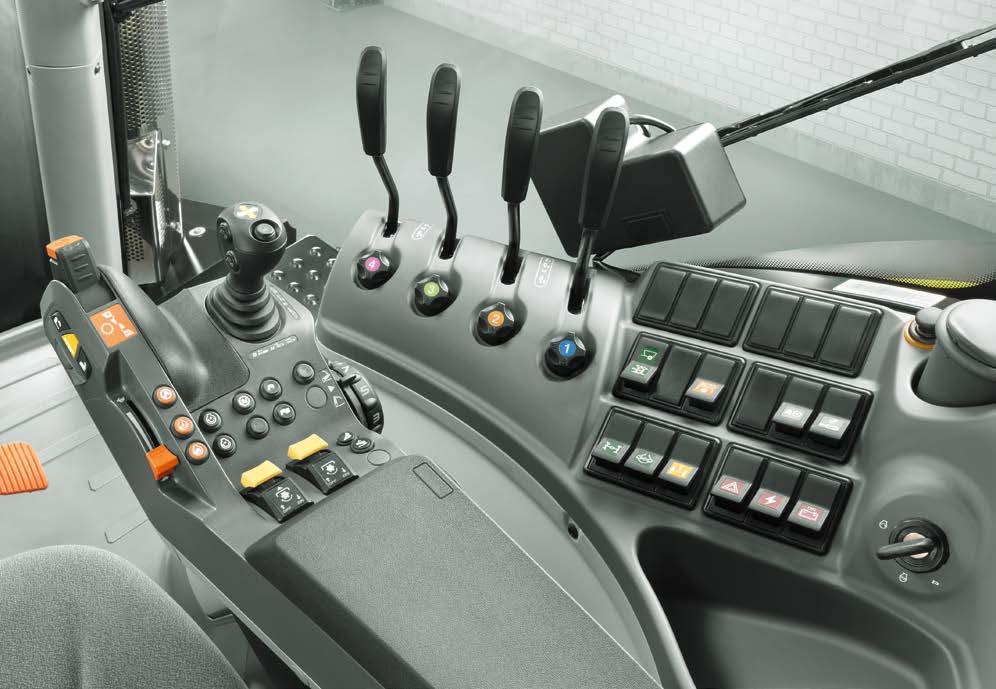

26 Egyszerű kezelés. CIS felszereltség. CIS felszereltség Kezelés csak finoman. Beállítás kérdése. Ösztönösen lehet irányítani az egyedülálló DRIVESTICK kapcsolóval a HEXASHIFT váltót. A múltban fáradtságos és összetett volt a váltási mechanizmus. Most mindössze csak az ujjaira van szükség a váltáshoz. Az ergonómiailag tökéletes kartámasz. A lehető legnagyobb kényelmet nyújtja, kulcs a hatékony munkavégzéshez. Az eredmény a működési folyamat kiterjedt vizsgálata a fülkében: a gyakran használt funkciók a multifunkcionális kartámaszon találhatók, míg a kevésbé használtak a jobb oldali konzolon. Minden kihelyezett körhöz egy forgókapcsoló áll rendelkezésre. Ennek segítségével a mindenkori vezérlőeszköz funkció lehetőségeit lehet kiválasztani. Forgókapcsoló IV állás: Nyomás- / semleges / nyomás + / úszó helyzet Forgókapcsoló III állás: Nyomás -/ semleges / nyomás + Forgókapcsoló zárt helyzet: kihelyezett kör zárása nyomás alatt vagy semleges helyzetért A hátsó függesztés kezelése és a TLT sebességének kiválasztása a CIS és CEBIS verzióban a jobb oldali B oszlopban került elhelyezésre. Így munka alatt is hátrafordulva, a munkagépet figyelve közvetlen a hozzáférés. Minden egy helyen. A kartámasz hossza és magassága a vezető egyéni igényeinek megfelelően állítható. 1 HEXASHIFT váltó irányításához DRIVESTICK sebességváltó kezelő kar 2 A hátsó függesztés kezelése 3 HEXACTIV automata kapcsolás 4 Kézi gáz és két motorfordulat tárolás 5 Motorfordulat finombeállítás 6 Váltó üres állás, F1/F2 funkciógombok 7 ELECTROPILOT 8 Hátsó függesztés munkamélység beállítás 9 Front- és hátsó TLT 10 Mechanikus kihelyezett körök Terheléskapcsoló váltása +/- Csoportváltás +/- A DRIVESTICK első pozícióban való tartásával tovább lehet kapcsolni TLT sebesség és elektronikus emelőszerkezet-szabályozás a B-oszlopon 50 51

27 ÚJDONSÁG Jól informálva. CIS. $ % % CIS felszereltség & % ' ' NP K NP K 1 Aktuális fokozat 2 Kiválasztott forduló sebességi fokozat 3 A HEXACTIV váltóautomatika korlátozása 4 HEXACTIV mód 5 Szántóföldi- vagy közúti mód 6 Menetirány, illetve váltó üresállás 7 Hátsó emelőszerkezet és kihelyezett körök 8 Funkciógombok kiosztása 9 Beállítás menü ) ) ) ) 21 Színes CIS-kijelző az A-oszlopon integrált CIS-kijelző a műszerfalon és HEXASHIFT-kijelző beállításokkal az A-oszlopon CLAAS INFORMATION SYSTEM CIS. A beállítások mindkét felszereltségnél kényelmesen egy forgókapcsoló, valamint az ESC billtentyű segítségével Alapfelszereltségként a CIS-kijelző a műszerfalba került végezhetők el. A következő funkciók állíthatók a CIS-en: beépítésre. A ráadás HEXASHIFT kijelző az A-oszlopon első HEXACTIV- kapcsolási fordulatszám határokat ránézésre minden információt megjelenít a hajtóműről. HEXASHIFT váltó induló fokozatát Terhelés alatti REVERSHIFT irányváltás A 7 collos CIS színes kijelző modern külsőjével az A-oszlopon minden fontos információt tartalmaz a váltóról, az elektronikus vezérlőeszközökről, és az F-gombról. A színes CIS-kijelző alsó részén jelennek meg a beállítások. A logikusan átlátható menüsor és az egyértelmű szimbólumok segítségével a gép Az elektronikus kihelyezett körök idő- és mennyiségszabályozása az ELECTROPILOT-on (opció) Fedélzeti számítógép funkciók, megművelt terület, üzemanyag-fogyasztás A karbantartási intervallumok kijelzése navigációja szinte gyerekjáték. 1 Navigáció a menüben 2 Kiválasztás 3 ESC billentyű 52 53

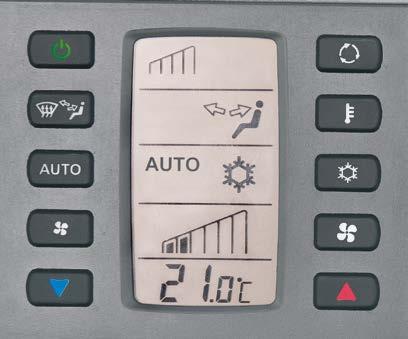

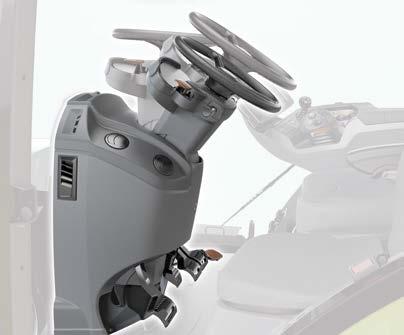

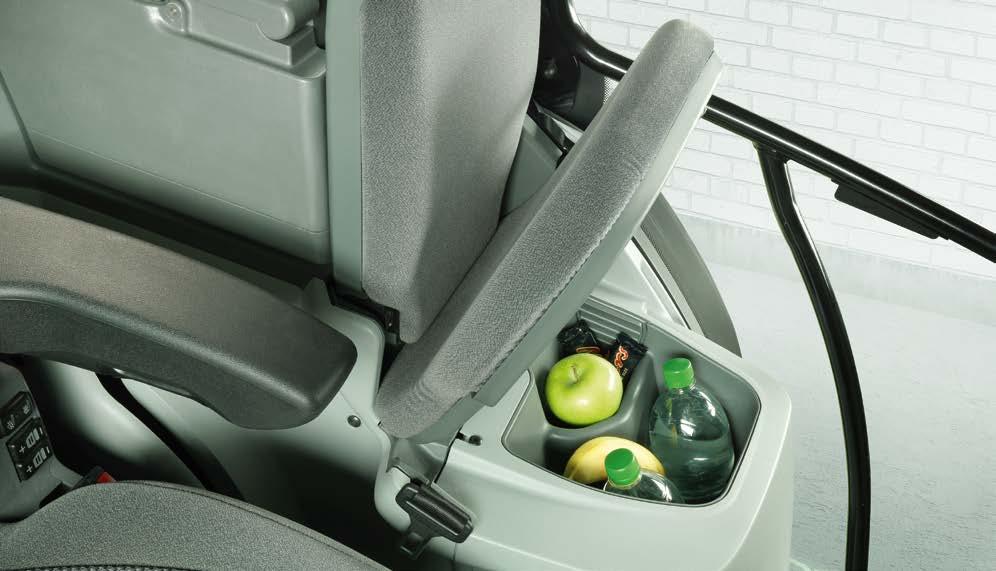

28 Ergonómia és kényelem a legjobb munkafeltételekért. Kényelem A kellemes munkavégzésért. Minden AXION 800 modell alapfelszereltségéhez hozzátartozik a klímaberendezés, és opcióként egy 3. kategóriájú szűrővel is felszerelhető. A klímaberendezés alkotóelemei a duplán szigetelt fülke alsó részében kerültek elhelyezésre, ami által a légáram eloszlása optimális, és a befújással járó zajszint jelentős csökkentését eredményezi. Mivel nincs a tetőrészbe beépített elem, a vezető számára ez plusz kihasználható magasságot, tágasabb munkateret jelent. A manuális vezérlés mellett egy teljes értékű automata klíma is kapható. Átlátható és átgondolt. A kis pedál lenyomásával a kormányoszlop alatt a teljes kormányoszlop billenthető. Így az oszlop elegendő helyet hagy a ki- és beszálláshoz és a munka idején az optimális helyzetet nyújtja. A kormányoszlopon található kar segítségével a hosszirányú pozíció állítható. Első osztályú kényelem. LED-fényszórók a tökéletes kivilágításért. A műszerfal optimálisan átlátható, mivel a kormányoszlopon található, és vele együtt mozog. Az AXION 800 modellek számos részletükkel a legjobb munkakörülményeket biztosítják egy hosszú munkanaphoz. A sokoldalú tárolási lehetőségekkel vezetője mindig talál helyet a mobiltelefonnak vagy dokumentumoknak. A pótülés alatt található egy hűtőrekesz, amiben elegendő hely van egy 1,5 literes flakon és némi ennivaló számára is. Ha sötétben kellene dolgozni, a munkalámpákkal tökéletesen kivilágítható a gép környezete. Így a munka is tökéletes ellenőrzés alatt van. Amennyiben több fényre lenne szüksége, a LED-fényszórókkal lehetséges a nappali világítással megközelítőleg megegyező megvilágítást létrehozni az AXION környezetében. Kivilágított belső tér. Nappal vagy éjjel minden kezelőelem a világítás bekapcsolásával kivilágításra kerül. Minden kapcsoló szimbóluma is megvilágított, a biztonságos kezelés érdekében. A CEBIS képernyő fényereje automatikusan igazodik a fényviszonyokhoz, éjszaka pedig annyira elhalványodik, hogy ne világítsa be a teret, valamint gépkezelőt se zavarja az erős fény. A nagyméretű tükörhöz még egy széles látószögű tükör is tartozik, amely a még biztonságosabb közúti közlekedést teszi lehetővé. Az ISOBUS áramellátás csatlakozása a kiegészítő terminálokhoz a jobb oldali konzol alatt található. LED-fényszórók 54 55

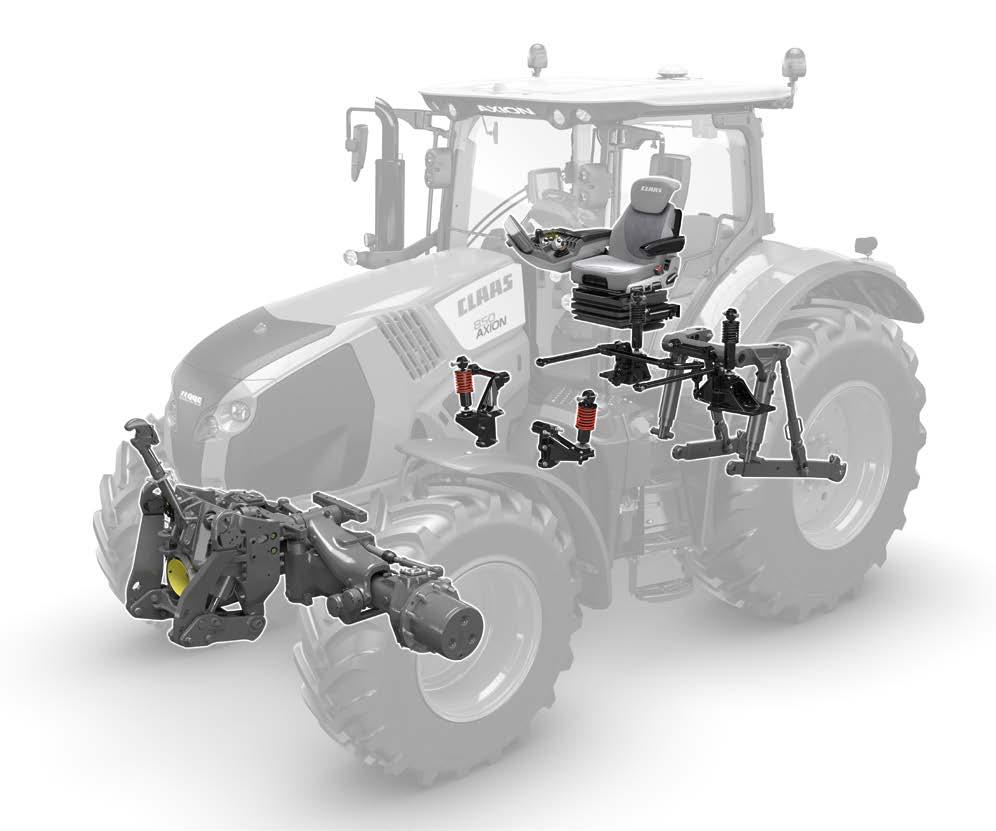

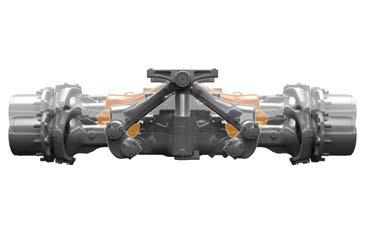

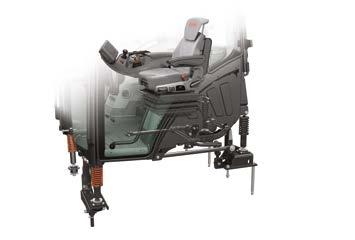

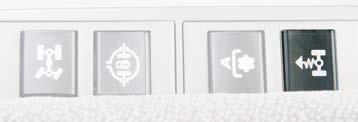

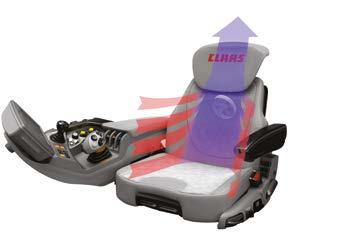

29 Óvja a vezetőt és a gépet: a rugózás. Kényelem 4-szeresen teljes rugózású. Szellőztetett és meleg: a prémium ülés. A vezetőfülke a négy rugózási pontnak köszönhetően az alváztól teljesen különített. Lökések és kilengések nem érnek el a vezetőhöz. Hosszanti és keresztirányú összeköttetések vannak a rugózási pontok között, ezek tartják a fülkét kanyarokban és fékezésnél stabilan. Egy beállítható torziós rúd teszi lehetővé a választást háromféle rugózási mód közül. A teljes rugózási rendszer teljesen karbantartásmentes. A Grammer és Sears által gyártott vezetőülések kínálatában szereplő 5 féle szellőzött prémium ülésekből lehet választani. Az aktív szellőzésű ülés gondoskodik bármilyen időjárási körülmény esetén a kényelemről Rugózás beállítása a vezető testsúlyához igazítottan PROACTIV rugózott első híd automatikusan maximális kényelem. A traktor terheléséhez igazodva a rugózás automatikusan középhelyzetben marad. A fékezés és fordulómanőver alatti terhelés változásokat kiegyenlíti. A kerekek paralelogramma felfüggesztése és a 90 mm-es rugózási út garantálják a legjobb utazási tulajdonságokat. Lengéscsillapítás. Nehéz munkaeszközök a front- vagy hátsó függesztésen a vezetőt és traktort egyaránt terhelik. Ennek kiegyensúlyozására szállítás során, felemelt munkaeszköznél és táblavégi fordulókon, az első és hátsó emelőszerkezet lengéscsillapítással ellátott. Első híd rugózás bekapcsolása 56 57

30 EASY. Egyszerűen többet kihozni. EASY Efficient Agriculture Systems by CLAAS A név maga a program. A CLAAS minden elektronikai kompetenciáját egy névben egyesítette: EASY Efficient Agriculture Systems (Hatékony Agrárgazdálkodási Rendszerek): a gépbeállításoktól kezdve a CEMOS AUTOMATIC kormányzási rendszerekig, flottamenedzsmentig a TELEMATICS által, a farmmenedzsment szoftverig, az EASY mindent egyszerűvé tesz. Segítségével minden rendszert tökéletesen egymáshoz illeszthet. Így tudja üzeméből és gépeiből a legjobbat kihozni

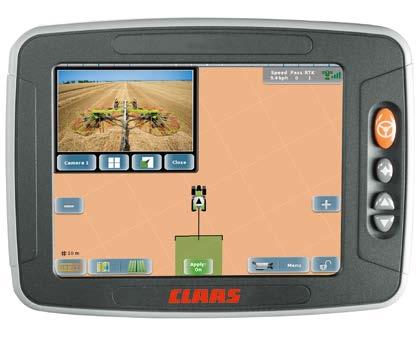

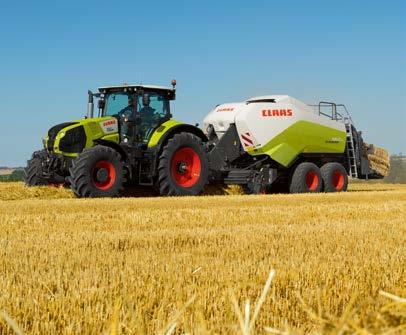

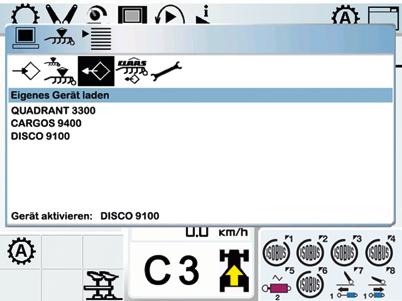

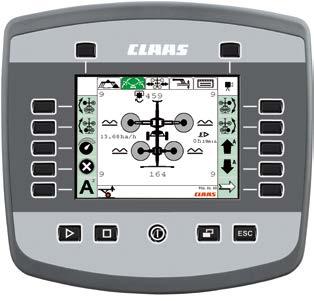

31 Még jobb kontroll az ISOBUS és ICT segítségével. ISOBUS S10 S7 COMMUNICATOR Implement Controls Tractor (ICT). A QUADRANT 3400 szögletes bálázóval kombinálva az ISOBUS-nak köszönhetően az AXION CMATIC két funkciója a bálázó által automatikusan vezérelhető: ICT CRUISE CONTROL: Optimalizálja a teljesítményt és a bálázó munkájának minőségét a traktor sebességének szabályozásával. Így a menetsebesség párhuzamosan igazodik a mindenkori feltételekhez és ebből a gépkapcsolatból kihozza a lehető legjobbat. ICT AUTO STOP, a TLT: Ha QUADRANT 3400 túlterhelése áll fenn, az ICT AUTO STOP automatikusan lekapcsolja a TLT-t. Így óvva a gépet és 10,4"-os kijelző 7"-os kijelző 5,7" -os kijelző tehermentesítve a vezetőt. Az Ön igényei szerint. A mobil kijelzővel a CLAAS az ISOBUS- és kormányzási rendszerekhez rugalmas megoldást kínál. Akár egy traktor, akár egy önjáró betakarítógép terminálja áthelyezhető szezontól és felhasználástól függően egy másik gépre. Rendelje meg AXION-ját gyárilag vagy utólagos felszereléssel úgy, ahogy Önnek arra szüksége van: S10 terminal: Nagy felbontású 10,4"-os érintőképernyő kormányzási funkcióval Kormányzási- és ISOBUS funkciók Akár négy kamera is megjeleníthető ISOBUS eszközvezérlés. Az ISOBUS-kompatibilis eszközök csatlakoztatása a traktorhoz a hátsó részen található dugaljak segítségével lehetséges. A vezetőfülkében egy másik csatlakozón is kapcsolódhat egy ISOBUS terminál. Egy gépspecifikus beállításon keresztül történik a mindenkori munkaeszköz vezérlése. Az ISOBUS-kompatibilitásnak köszönhetően más gyártók munkaeszközeit is lehet az S10 terminállal kezelni. Funkciógombok. Az AXION 800 modellek nyolc F gombbal rendelkeznek, amiket a CEBIS-en vagy CIS-en különböző funkciókkal lehet felruházni. Az aktuális kiosztást a CEBIS vagy CIS kijelzőjén lehet látni. A gombok kiosztása a különböző feladatokhoz az S10 teminálon vagy a COMMUNICATOR-on keresztül történik. Így minden gépkezelőnek lehetősége van egyéni igényeihez igazítani a traktort. AXION 800 AEF-tanúsított. Az AEF Mezőgazdasági Ipari Elektronikai Alapítvány kereken 150 vállalatot foglal magában, szövetségeket és szervezeteket. Az AEF certifikát címke megmutatja, hogy az ISOBUS összetevők megfelelnek az ISO normának és ezen felül a kiegészítő AEF előírásoknak. Az AXION 800 teljesíti az UT 1.0 és TECU 1.0 ISOBUS eszközök követelményeit. S7 terminál: S7: nagy felbontású 7"-os érintőképernyő Kormányzási funkció COMMUNICATOR: 5,7"- terminál ISOBUS-funkciók ISOBUS csatlakozások a vezetőfülkében, a hátsó és első függesztésnél F gombok kiosztása a CEBIS-en ICT CRUISE CONTROL és AUTO STOP kardán az Agritechnika 2013 kiállításon ezüstérmet nyert. Az AXION 800 teljesíti az UT-1.0 és TECU-1.0 funkciókat az ISOBUS eszközökhöz. További információ: axion800.claas.com oldalon 60 61

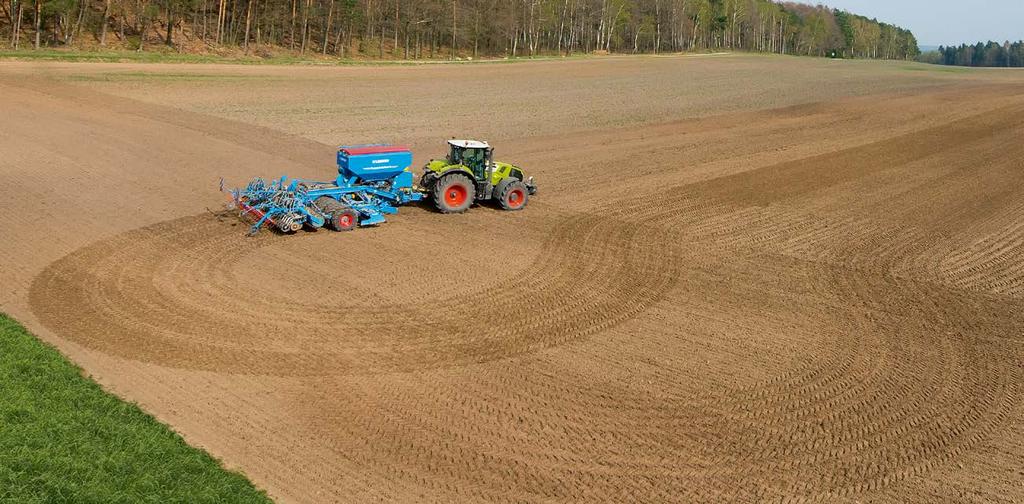

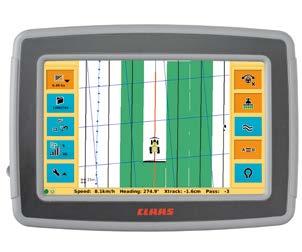

32 Mindig a helyes nyomon. CLAAS kormányzási rendszerek. Kormányzási rendszerek Korrekciós jelek. RTK + / 2-3 cm Rögzített referenciaállomás Hatótávolság kb. 15 km Néhány referenciaállomás vagy jel a helyi kereskedő által biztosított Lehető legnagyobb ismétlési pontosság RTK NET + / 2-3 cm Korrekciós jel maxi-net hálózaton keresztül 2-frekvenciás jel Korlátlan hatósugár Lehető legnagyobb ismétlési pontosság Előfizetés-köteles BASELINE HD +/ 4-6 cm Mobil referenciaállomás Hatótávolság 3-5 km Nincs előfizetés Saját korrekciós jel Beépített akkumulátor OMNISTAR XP / HP / G2 Növeli az Ön munkájának minőségét. A CLAAS kormányzási rendszerek tehermentesítik a vezetőket. Előrelátóan irányítják és vezetik a traktort automatikusan a kijelölt útvonalon, így elkerülhetők a hibák és átfedések. A kutatások kimutatták, hogy egy modern párhuzamvezető rendszer akár 7%-os üzemanyag, gépköltség, inputanyag megtakarítást eredményezhet. A GPS PILOT automatikus kormányzási rendszer az S10 és S7 érintőképernyős kijelzőjével (ld. 60 /61. old.) vezérelhető. Egyszerű menüje és kezelőbarát felülete magáért beszél. A fordulókban is automatikusan kormányozni. Az AUTO TURN funkció átveszi az irányítást a fordulómanőver során. A fordulás irányát, valamint a következő haladási nyomot ki kell választani a kijelzőn, a többit intézi a kormányzási rendszer. Korrekciós jel igény szerint. A CLAAS úgy állította össze kínálatát, hogy Ön azt bármikor rugalmasan bővítheti, fejlesztheti. Ez vonatkozik az állomásra és a ma használt legfontosabb korrekciós jelekre is. A nagyobb rugalmasság és munkabiztonság érdekében a CLAAS kormányzási rendszerek képesek GLONASS műholdas rendszerrel is együtt dolgozni. + / 5-12 cm Műholdas korrekciós jel 2-frekvenciás jel Előfizetés-köteles EGNOS / E-DIF + / cm Nincs előfizetés Pontosság Erről a témáról részletesebben a CLAAS kormányzási rendszerek prospektusban, vagy közvetlenül CLAAS kereskedőjénél tájékozódhat. Az AUTO TURN segítségével a vezető könnyedén kiválaszthatja a következő sort

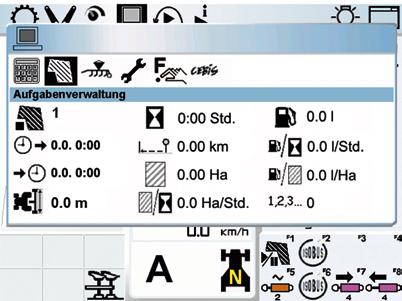

33 Minden gép és megbízás szem előtt. Bármikor. Megbízásmenedzsment TELEMATICS Adminisztráció CEBIS segítségével. Az elvégzett munkákhoz kapcsolódóan a CEBIS-ben akár 20 különböző megbízás rögzíthető. A munkaszélesség megadása után a hektárszámlálás és a hektárra vetített fogyasztás leolvasható. A lehető legpontosabb eredmény Mobil hálózati jel érdekében a sebesség radar segítségével is meghatározható. Munkaeszközmenedzsment CEBIS-en keresztül. S GPR A CEBIS lehetővé teszi 20 munkaeszköz felvételét. Minden beállított értéket rögzít az adott munkaeszközhöz. 4 szekvencia CSM táblavégi forduló Területszámláló és mód aktiválás Internet Munkaeszköz munkaszélessége Eszköz- vagy vezetőváltás során nem szükséges az újabb CLAAS TELEMATICS Webszerver beállítás. Egyszerűen csatlakoztatni, az eszközt feltölteni a CEBIS-re és dolgozni. CLAAS TELEMATICS: Munkafolyamatok javítása: üzemidő elemzés Beállítások optimalizálása: távfelügyelet Dokumentáció egyszerűsítése: adatrögzítés A funkciók. Karbantartási idő csökkentése: távdiagnosztika Üzemidő-elemzés Adatgyűjtés A TELEMATICS-szal bárhol, bármikor számos információ Munkaidő analizálása Automatikus adatgyűjtés és dokumentálás lekérdezhető az Ön gépéről. A rögzített adatokat határozott Állásidők csökkentése Biztonságos feldolgozás egy központi szerveren időközönként egy mobil adóvevő segítségével küldi a Gépbeállítások ellenőrzése Csatlakozási lehetőség a TELEMATICS-ból történő TELEMATICS szerverére. Ez Önnek, és egy Ön által Üzemanyag-fogyasztás optimalizálása adatávitelhez feljogosított szervizpartnernek lehetőséget nyújt az internet segítségével minden adat lehívására és kiértékelésére. Távfelügyelet Távdiagnosztika Helyzetmeghatározás a Google Earth -ön Karbantartási terv Aktuális tevékenység Távdiagnosztika CDS-szel 64 1 A GPS műholdak által kibocsátott jeleket veszi a gép. 2 A gépek egy antennán keresztül elküldik a GPS-koordinátákat, valamint a gép teljesítményadatait és jelentéseket a TELEMATICS webserverre. 3 Az adatokat az interneten akár a saját, akár a szervizpartner irodájából le lehet kérni. 65

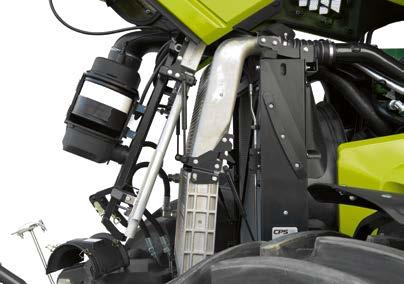

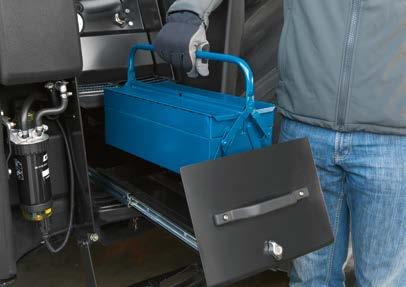

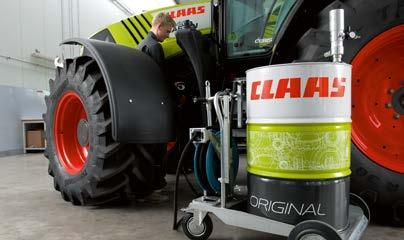

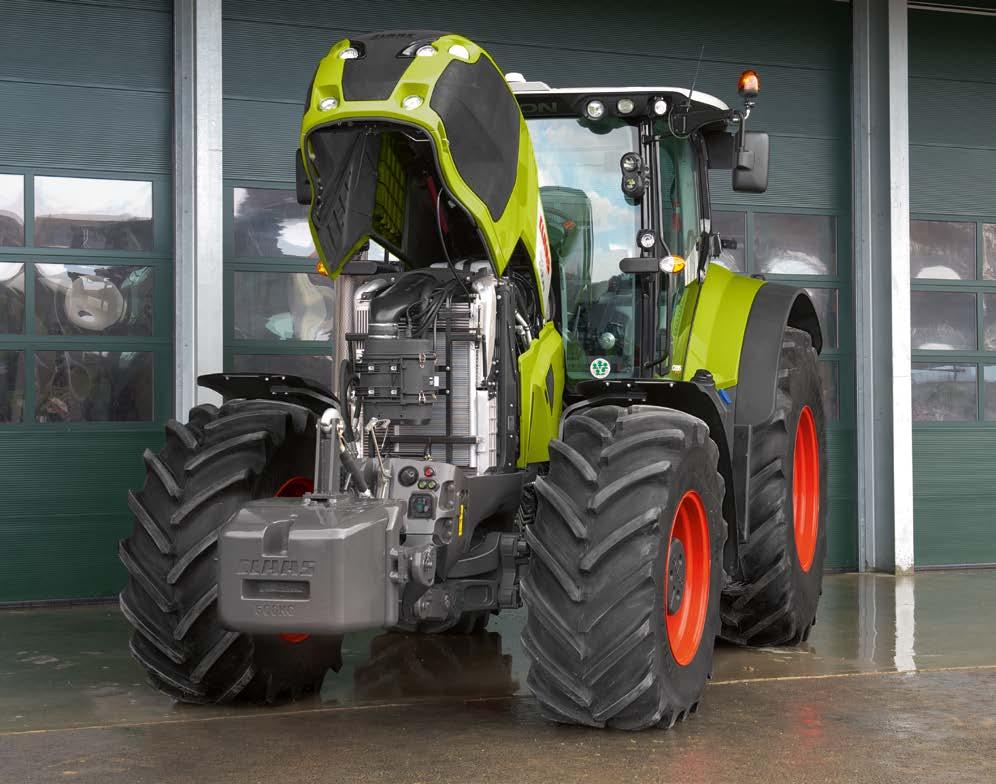

34 Gyors és egyszerű karbantartás. Karbantartás A jó hozzáférhetőség időt és pénzt takarít meg. Friss levegő, maximális teljesítmény. A napi karbantartásnak kell a legegyszerűbbnek lennie, mivel a tapasztalatok alapján ami bonyolult és kényelmetlen, nem szívesen végezzük el. A nagy, egyben nyíló motorháztető egy gombnyomásra minden karbantartási ponthoz a motorban, szabad hozzáférést biztosít Motor olajszint ellenőrzés és utántöltés csukott motorháztetőnél is lehetséges a traktor bal oldalán Minden, napi karbantartás szerszámok nélkül elvégezhető Zsírzási pontok az első hídon a hűtőrendszer előtt, az optimális elérhetőségért Gyorsan és jól láthatóan helyezkedik el az üzemanyagszűrő a bal oldali fülkefeljárónál A bal oldali lépcsőben elegendő hely van egy szerszámosládának A nagy méretű szívófelület a motorháztetőn elegendő friss levegőt biztosít a motornak a hűtéshez és az égéshez. Az alacsony áramlási sebességnek köszönhetően az elszívófelület tiszta és jól átjárható marad. A hűtőket egy masszív váz rögzíti és gázrugó tartja nyitott állapotban, a karbantartás és tisztítás egyszerű elvégzését segítve. A levegőszűrő is jól hozzáférhető helyen, a hűtők előtt található, és bármikor könnyen kivehető. A nagy méretű légszűrő hosszú élettartamra készült. A szűrőházban található durva szennyeződés elszívása meghosszabbítja a tisztítási intervallumot. A hosszú olajcsere-intervallumnak köszönhetően (motornál 600 óra, hajtómű és hidraulika 1200 óra) időt és pénzt lehet megtakarítani. Kevesebb a kieső idő a szezon idején, és a gép mindig ott lehet, ahol kell: munkában. Zsírzási pontok az első hídon a hűtőrendszer előtt, az optimális elérhetőségért A jobb oldali lépcsőnél található jól hozzáférhetően az akkumulátor. Karbantartási intervallum a CEBIS-en és CIS-en

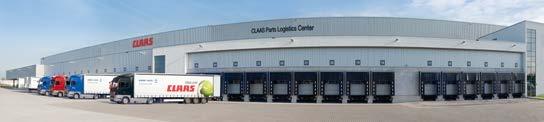

35 Mivel működik. CLAAS Service & Parts. CLAAS Service & Parts Az Ön igényeinek megfelelően. Nyugodtan bízzon bennünk: amikor szüksége van ránk, mi ott leszünk. Bárhol. Gyorsan. Megbízhatóan. Szükség esetén a nap 24 órájában a megfelelő megoldással az Ön gépe számára. Mivel működik. ORIGINAL eredeti alkatrészek és tartozékok. Az üzemeknek: CLAAS FARM PARTS. A CLAAS FARM PARTS a legátfogóbb márka- és felhasználási területre szabott alkatrészprogramot jelenti, minden mezőgazdasági felhasználáshoz az Ön üzemének. Mivel működik. Mindig aktuálisan. A biztonság tervezhető. Szerviztermékeink segítenek Önnek gépének bevetési biztonságát növelni, a kiesési rizikót minimalizálni és fix költségeket tervezni. A CLAAS MAXI CARE tervezhető biztonságot nyújt Önnek és gépének. Mivel működik. Hammból az egész világba. Problémamegoldás a távdiagnosztikával: CLAAS TELEMATICS. Az Ön gépében a CLAAS TELEMATICS két fontos részt ötvöz: gyors segítség egy CLAAS szervizszerelőtől plusz gazdasági előnyök az Ön munkája során a vezeték nélküli kapcsolatnak köszönhetően. Problémáját a helyszínen oldjuk meg akkor is, ha Ön nem lát bennünket. Mivel működik. Pontosan az Ön gépéhez: a megfelelő alkatrészek, jó minőségű kenőanyagok és a szükséges tartozékok. Tekintse meg mindent átfogó termékkínálatunkat, amiből mi Önnek pont azt a megoldást nyújtjuk, amire az Ön gépének a 100%- os megbízhatósághoz szüksége van. Mivel működik. A CLAAS értékesítési partnerek világszerte a legütőképesebb csapatok közé tartoznak a mezőgazdasági technológiában. A mérnökök magasan képzettek és rendelkeznek a szükséges szakmai specifikus- és diagnosztikai ismeretekkel. A CLAAS szerviz magas színvonalú munkájával áll az Ön rendelkezésére, az Ön elvárásainak megfelelő kompetenciákkal és szaktudással. Mivel működik. Központi alkatrészraktárunk számos ORIGINAL eredeti alkatrészt szállít a világ minden tájára. Az Ön CLAAS partnere a helyszínen kínálja a megoldást Önnek a lehető legrövidebb időn belül: betakarításhoz, az Ön üzeméhez. Mivel működik. A CLAAS Parts Logisitcs Center Hammban, Németországban, több mint különböző alkatrészt raktároz több mint m 2 területen

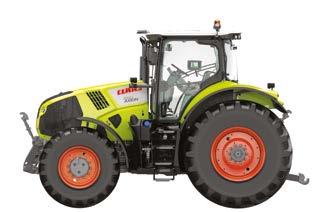

36 Az érvek magukért beszélnek. AXION Motor Gyártó FPT FPT FPT FPT FPT FPT FPT Hengerek száma Lökettérfogat cm Turbófeltöltő változó geometriával Névleges teljesítmény (ECE R 120 szerint) 1 kw/le 195/ / / / / / /194 Maximális teljesítmény (ISO TR ) kw/le 206/ / / / / / /205 Max. teljesítmény CPM-mel (ECE R 120) 1 kw/le 217/295 Homologizációs értékek a HEXASHIFT modellekhez (97/68/EG) 2 kw/le 186/ / / / / /193 Homologizációs értékek a CMATIC modellekhez (97/68/EG) 2 kw/le 220/ / / /229 Maximális forgatónyomaték Nm Üzemanyagtartállyal l Olajcsere intervallum óra CMATIC fokozatmentes hajtómű REVERSHIFT irányváltó Min. sebesség névleges fordulaton km/óra 0,05 0,05 0,05 0,05 Haladási sebesség (max.) km/óra 40/50 40/50 40/50 40/50 HEXASHIFT hajtómű Menetek száma 24/24 24/24 24/24 24/24 24/24 24/24 Terhelés alatt kapcsolható fokozatok száma Elektronikusan kapcsolt csoportok REVERSHIFT irányváltó Min. sebesség névleges fordulaton km/óra 1,7 1,7 1,7 1,7 1,7 1,7 Min. sebesség mászófokozatban névleges fordulaton km/óra 0,44 0,47 0,47 0,45 0,45 0,45 Haladási sebesség (max.) km/óra 40/50 40/50 40/50 40/50 40/50 40/50 Hátsó híd Hátsó kerekek max. átmérője m 2,05 2,05 2,05 2,05 2,05 2,05 1,95 AXION Hátsó függesztés Maximális emelőerő a függesztőkampókon kg Átmenő emelési kapacitás 610 mm-nél kg Lengéscsillapítás Külső kezelés Aktív csúszásszabályozás Frontfüggesztés Emelési kapacitás t 4,6/5,8 4,6/5,8 4,6/5,8 4,6/5,8 4,6/5,8 4,6/5,8 4,6/5,8 Front TLT /perc Lengéscsillapítás Helyzetszabályozás Frontfüggesztés külső kezelése Négy hidraulikacsatlakozó Külső működtetés ISOBUS és 7-pólusú csatlakozó Vezetőfülke CIS felszereltség CEBIS felszereltség. 4-pontos rugózás Multifunkciós kartámasz Klímaberendezés Automata klíma Pótülés beépített hűtőboxszal EASY GPS PILOT ready GPS PILOT kormányzási rendszer TELEMATICS Méretek és súly Alapfelszereltség Teljes magasság (a) mm Hossz (orrsúly és frontfüggesztés nélkül) (b) mm Tengelytáv (c) mm Hasmagasság első hídnál (d) mm Hasmagasság hátsó hídnál (e) mm Tömeg kg CPS. Kényelem. Három verzió rendelhető: CIS, CEBIS és CMATIC Stage IV (Tier 4) motortechnológia FPT motorok a nagy teljesítményért alacsony üzemanyagfelhasználás mellett Terhelés alatt kapcsolható HEXASHIFT váltó vagy HEXACTIV kapcsolóautomatika, vagy CMATIC váltó Nagy tengelytáv, kiegyenlített súlyeloszlás Kompakt felépítés beépített frontfüggesztéssel a teljes közúti alkalmasságért 540, 1000, 540 ECO vagy 1000 ECO TLT fordulat választható Akár hét kihelyezett munkakör 150 l/perc hidraulikus áteresztési teljesítménnyel 4-oszlopos vezetőfülke CMOTION multifunkciós kezelőkar a CEBIS verzióban Multifunkciós kartámasz a CIS verzióban Alapfelszereltségként mechanikusan 4 ponton rugózott fülke Aktívan rugózott és szellőztetett vezetőülés Rugózott első híd aktív szintszabályozással Első- és hátsó emelőkar lengéscsillapítással Jó hozzáférés minden karbantartási ponthoz Tárolórekeszek és szerszámosláda a traktorba építve EASY. Legszélesebb hátsó abroncsméret 900/60 R38 Fix hátsó féltengely Állítható hátsó féltengely 2,5 m széles Differenciálzár automatika Parklock Olajcsere intervallum óra TLT Vészleállító külső működtetése 540/ / 540 ECO / ECO / 1000 / 1000 ECO TLT-csonk 1⅜" 6, 8 vagy 21 bordás és 1¾" 20 bordás Első híd hajtott Merev első híd PROACTIV rugózott első híd Automatikus összkerék bekapcsolás Fordulási sugár m 5,31 5,31 5,31 5,31 5,31 5,31 5,31 Hidraulika Load Sensing hidr. rendszer Max. szállítás széria (opció) l/perc 110 (150) 110 (150) 110 (150) 110 (150) 110 (150) 110 (150) 110 (150) Mechanikus kihelyezett körök száma Az elektronikus vezérlőeszközök száma /60 R /60 R /60 R /60 R /60 R /70 R 38 a GPS PILOT S10 és S7 érintőképernyős kezeléssel CSM táblavégi forduló menedzsment Eszközmenedzsment TELEMATICS ICT (Implement Controls Tractor) egy QUADRANT 3400-zal kombinálva d e c b 1 Megfelel az ISO TR Mérvadó teljesítményadatok a forgalomba helyezéshez. A 97/68 EG szerinti teljesítmény megfelel a 2000/25/EG előírásnak. A CLAAS a gyakorlat követelményeinek kielégítésére termékeit folyamatosan továbbfejleszti. A változtatás jogát fenntartjuk, a képek csak tájékoztató jellegűek és esetleg a szériafelszerelésbe nem tartozó különleges tételeket is tartalmazhatnak. Ez a prospektus az egész világon történő használatra készült. A pontos specifikációkkal és az árlistával kapcsolatban kérjük forduljanak az AXIÁL Kft.-hez (tel:79/ ), hazai CLAAS márkakereskedőjükhöz. A fotók készítésekor, a működési elvek szemléltetéséhez alkalmanként bizonyos védőberendezéseket eltávolítottunk. Az összes gépet az érvényes jogszabályoknak megfelelően szállítjuk. Minden műszaki adat alapvetően az európai kipufogógáz Stage norma szerinti. A Tier norma elnevezés ebben a prospektusban kizárólag inforrmációként szolgál a jobb értelmezhetőség kedvéért. Az olyan területeken, ahol a szabályozás a Tier által történik, ezáltal nem érvényes. 470 alapfelszereltség opció rendelhető nem rendelhető alapfelszereltség opció rendelhető nem rendelhető
