OPTI BF20 VARIO/OPTI BF20L VARIO

Átírás

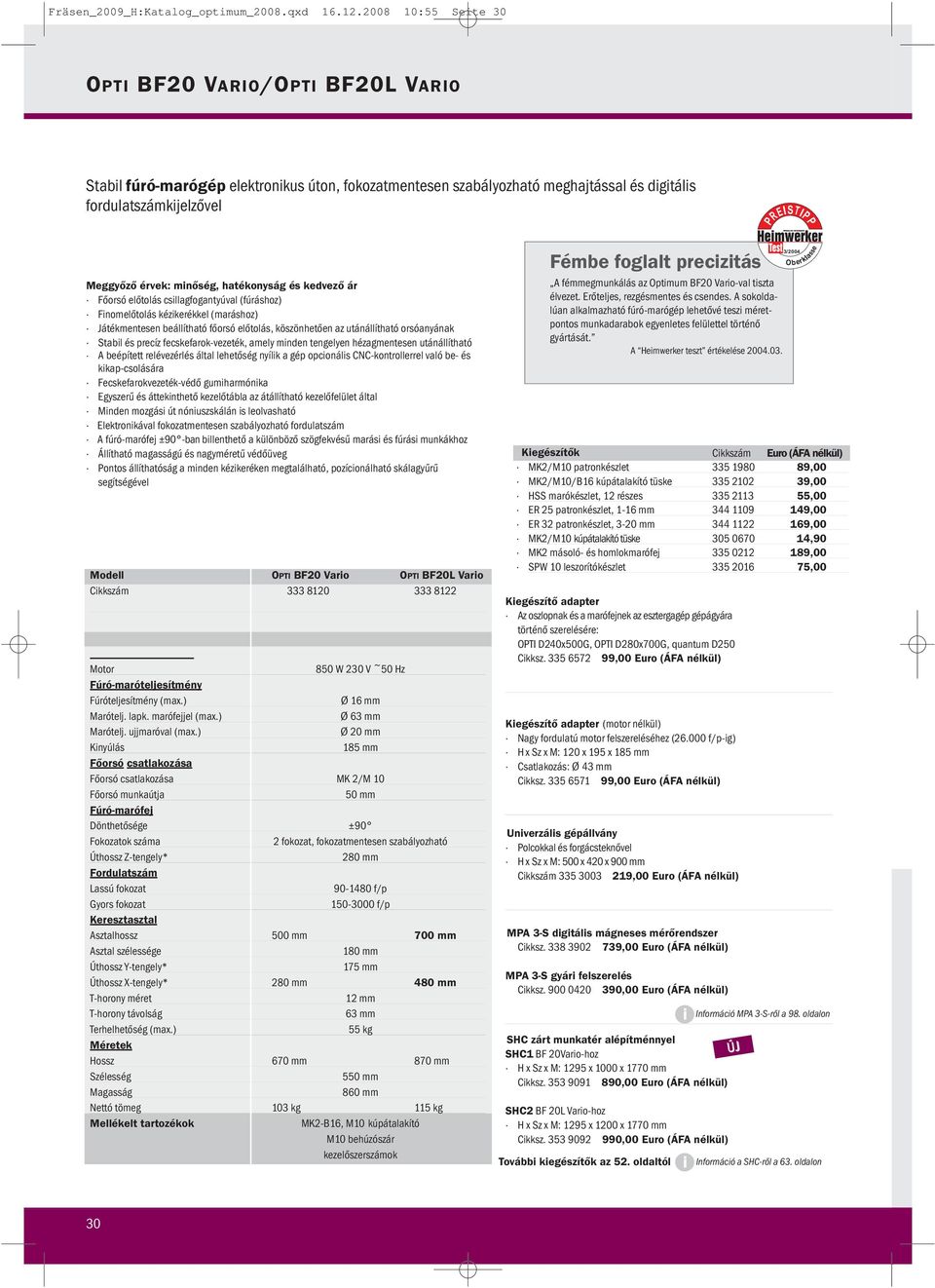

1 Fräsen_2009_H:Katalog_optimum_2008.qxd :55 Seite 30 OPTI BF20 VARIO/OPTI BF20L VARIO Stabil fúró-marógép elektronikus úton, fokozatmentesen szabályozható meghajtással és digitális fordulatszámkijelzővel PREISTIPP Meggyőző érvek: minőség, hatékonyság és kedvező ár Főorsó előtolás csillagfogantyúval (fúráshoz) Fi nom elő to lás kézikerékkel (ma rás hoz) Já ték men te sen be ál lít ha tó fő or só elő to lás, kö szön he tő en az utánállítható or só anyá nak Sta bil és pre cíz fecs ke fa rok-ve ze ték, amely min den ten ge lyen hézagmentesen utánállítható A beépített relévezérlés által lehetőség nyílik a gép opcionális CNC-kontrollerrel való be- és kikap-csolására Fecskefarokvezeték-védő gumiharmónika Egy sze rű és át te kint he tő ke ze lő táb la az átállítható kezelőfelület által Min den moz gá si út nóniuszská lán is le ol vas ha tó Elekt ro ni ká val fo ko zat men te sen sza bá lyoz ha tó for du lat szám A fúró-marófej ±90 -ban billenthető a különböző szögfekvésű marási és fúrási munkákhoz Állítható magasságú és nagyméretű védőüveg Pontos állíthatóság a minden kézikeréken megtalálható, pozícionálható skálagyűrű segítségével Modell OPTI BF20 Vario OPTI BF20L Vario Cikkszám Motor 850 W 230 V ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény (max.) Ø 16 mm Marótelj. lapk. marófejjel (max.) Ø 63 mm Marótelj. ujjmaróval (max.) Ø 20 mm Kinyúlás 185 mm Főorsó csatlakozása Főorsó csatlakozása MK 2/M 10 Főorsó munkaútja 50 mm Dönthetősége ±90 Fokozatok száma 2 fokozat, fokozatmentesen szabályozható Úthossz Z-tengely* 280 mm Lassú fokozat f/p Gyors fokozat f/p Asztalhossz 500 mm 700 mm Asztal szélessége 180 mm Úthossz Y-tengely* 175 mm Úthossz X-tengely* 280 mm 480 mm T-horony méret 12 mm T-horony távolság 63 mm Terhelhetőség (max.) 55 kg Méretek Hossz 670 mm 870 mm Szélesség 550 mm Magasság 860 mm Nettó tömeg 103 kg 115 kg Mellékelt tartozékok MK2-B16, M10 kúpátalakító M10 behúzószár kezelőszerszámok Fémbe foglalt precizitás A fémmegmunkálás az Optimum BF20 Vario-val tiszta él ve zet. Erő tel jes, rez gés men tes és csen des. A sok ol da - lú an al kal maz ha tó fú ró-ma ró gép le he tő vé te szi mé ret - pon tos mun ka da rab ok egyen le tes fe lü let tel tör té nő gyártását. A Heimwerker teszt értékelése i 3/2004 O berklasse Kiegészítők Cikkszám Euro (ÁFA nélkül) MK2/M10 patronkészlet ,00 MK2/M10/B16 kúpátalakító tüske ,00 HSS marókészlet, 12 részes ,00 ER 25 patronkészlet, 1-16 mm ,00 ER 32 patronkészlet, 3-20 mm ,00 MK2/M10 kúpátalakító tüske ,90 MK2 másoló- és homlokmarófej ,00 SPW 10 leszorítókészlet ,00 Kiegészítő adapter Az oszlopnak és a marófejnek az esztergagép gépágyára történő szerelésére: OPTI D240x500G, OPTI D280x700G, quantum D250 Cikksz ,00 Euro (ÁFA nélkül) Kiegészítő adapter (motor nélkül) Nagy fordulatú motor felszereléséhez ( f/p-ig) H x Sz x M: 120 x 195 x 185 mm Csatlakozás: Ø 43 mm Cikksz ,00 Euro (ÁFA nélkül) Univerzális gépállvány Polcokkal és forgácsteknővel H x Sz x M: 500 x 420 x 900 mm Cikkszám ,00 Euro (ÁFA nélkül) MPA 3-S digitális mágneses mérőrendszer Cikksz ,00 Euro (ÁFA nélkül) MPA 3-S gyári felszerelés Cikksz ,00 Euro (ÁFA nélkül) SHC zárt munkatér alépítménnyel SHC1 BF 20Vario-hoz H x Sz x M: 1295 x 1000 x 1770 mm Cikksz ,00 Euro (ÁFA nélkül) SHC2 BF 20L Vario-hoz H x Sz x M: 1295 x 1200 x 1770 mm Cikksz ,00 Euro (ÁFA nélkül) További kiegészítők az 52. oldaltól i Információ MPA 3-S-ről a 98. oldalon ÚJ Információ a SHC-ről a 63. oldalon 30

2 Fräsen_2009_H:Katalog_optimum_2008.qxd :56 Seite 31 AZ EREDETI Motor Kétfokozatú hajtóműáttétel a motorteljesítmény erőteljes átviteléhez (850 W) Egyenáramú motor folyamatos áramellenőrzéssel BF20 Vario BF20L Vario Vezérléselektronika A beépített relévezérlés által lehetőség nyílik a gép opcionális CNC vezérlődoboz általi be- és kikapcsolására Széles fordulatszám tartományban, fokozatmentesen szabályozható f/p Áttekinthető, digitális fordulatszámkijelző Jobb-balforgás Főorsó-munkaút kijelző Digitális Kijelzési pontosság 0,01 mm Átválthatóság mm/inch, nullázható Gépláma be épített halogénlámpa, 12V-10W BF20L Vario-CNC oldal Marás Golyós gördülőcsapágy Nagy körfutási pontosság Kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Oszlop Mindkét oldalra 30 mm-rel áthelyezhető, ezáltal billentett fejnél is biztosított a hosszabb mozgási út és a munkadarab középpontos megmunkálása a keresztasztalon Végütköző Mechanikus Beállítható Hosszmérőskála ba bemunkált Jól leolvasható Felszereltség Ábra: BF20 Vario Ábra: BF20L Vario CNC A kezelőfelület hátoldala a főkapcsolóval Z-oszlop A trapézorsó vagy a golyósorsó könnyű olajozásához Y-tengely 2 bemart horonnyal A hüvelyek közé a mágnesszalagtartó könnyen felcsavarozható Z-oszlop és X-tengely Előkészített 9 mm széles horony a mágnesszalagok utólagos felragasztására A gépek CE-szabvány szerint készülnek 31

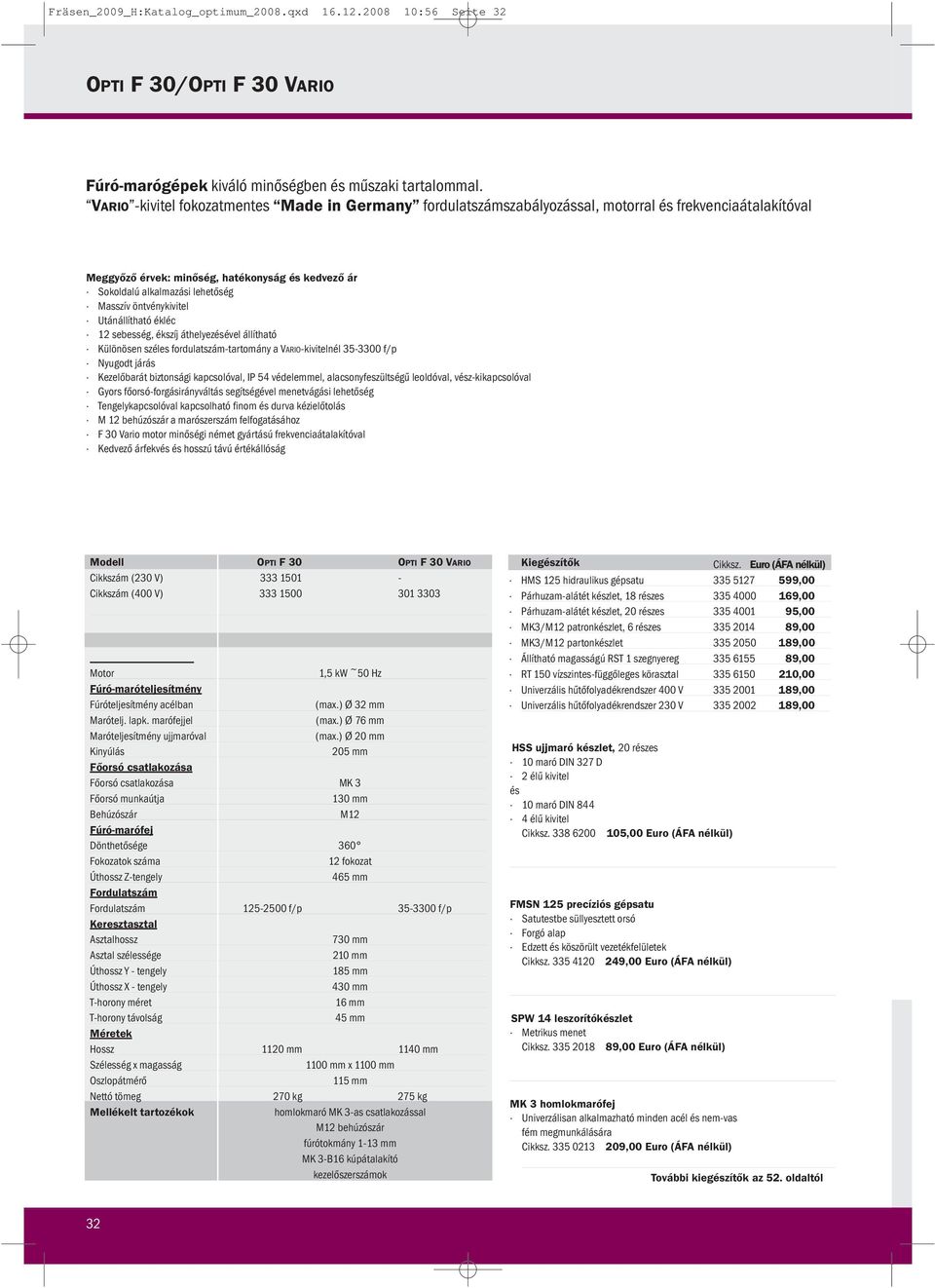

3 Fräsen_2009_H:Katalog_optimum_2008.qxd :56 Seite 32 OPTI F 30/OPTI F 30 VARIO Fúró-marógépek kiváló minőségben és műszaki tartalommal. VARIO -kivitel fokozatmentes Made in Germany fordulatszámszabályozással, motorral és frekvenciaátalakítóval Meggyőző érvek: minőség, hatékonyság és kedvező ár Sok ol da lú al kal ma zá si le he tő ség Mas szív önt vény ki vi tel Utánállítható ék léc 12 sebesség, ékszíj áthelyezésével állítható Különösen széles fordulatszám-tartomány a VARIO-kivitelnél f/p Nyugodt járás Kezelőbarát biztonsági kapcsolóval, IP 54 védelemmel, alacsonyfeszültségű leoldóval, vész-kikapcsolóval Gyors főorsó-forgásirányváltás segítségével menetvágási lehetőség Ten gely kap cso ló val kap csol ha tó fi nom és dur va kézielőtolás M 12 behúzószár a marószerszám felfogatásához F 30 Vario mo tor mi nő ségi német gyártású frekvenciaátalakítóval Kedvező árfekvés és hosszú távú értékállóság Modell OPTI F 30 OPTI F 30 VARIO Cikkszám (230 V) Cikkszám (400 V) Motor 1,5 kw ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény acélban (max.) Ø 32 mm Marótelj. lapk. marófejjel (max.) Ø 76 mm Maróteljesítmény ujjmaróval (max.) Ø 20 mm Kinyúlás 205 mm Főorsó csatlakozása Főorsó csatlakozása MK 3 Főorsó munkaútja 130 mm Behúzószár M12 Dönthetősége 360 Fokozatok száma 12 fokozat Úthossz Z-tengely 465 mm f/p f/p Asztalhossz 730 mm Asztal szélessége 210 mm Úthossz Y - tengely 185 mm Úthossz X - tengely 430 mm T-horony méret 16 mm T-horony távolság 45 mm Méretek Hossz 1120 mm 1140 mm Szélesség x magasság 1100 mm x 1100 mm Oszlopátmérő 115 mm Nettó tömeg 270 kg 275 kg Mellékelt tartozékok homlokmaró MK 3-as csatlakozással M12 behúzószár fúrótokmány 1-13 mm MK 3-B16 kúpátalakító kezelőszerszámok Kiegészítők Cikksz. Euro (ÁFA nélkül) HMS 125 hidraulikus gépsatu ,00 Párhuzam-alátét készlet, 18 részes ,00 Párhuzam-alátét készlet, 20 részes ,00 MK3/M12 patronkészlet, 6 részes ,00 MK3/M12 partonkészlet ,00 Állítható magasságú RST 1 szegnyereg ,00 RT 150 vízszintes-függőleges körasztal ,00 Univerzális hűtőfolyadékrendszer 400 V ,00 Univerzális hűtőfolyadékrendszer 230 V ,00 HSS ujjmaró készlet, 20 részes 10 maró DIN 327 D 2 élű kivitel és 10 maró DIN élű kivitel Cikksz ,00 Euro (ÁFA nélkül) FMSN 125 precíziós gépsatu Satutestbe süllyesztett orsó Forgó alap Edzett és köszörült vezetékfelületek Cikksz ,00 Euro (ÁFA nélkül) SPW 14 leszorítókészlet Metrikus menet Cikksz ,00 Euro (ÁFA nélkül) MK 3 homlokmarófej Univerzálisan alkalmazható minden acél és nem-vas fém megmunkálására Cikksz ,00 Euro (ÁFA nélkül) További kiegészítők az 52. oldaltól 32

4 Fräsen_2009_H:Katalog_optimum_2008.qxd :56 Seite 33 AZ EREDETI F 30 F 30 Vario Biztonsági kapcsoló Kezelőbarát IP 54 védelemmel Alacsonyfeszültségű leoldóval Vészkikapcsolóval Motorvédő Jobb-balforgás Finomelőtolás Kézikerékkel (maráshoz) Magassága fogasléccel állítható 360 -ban elfordítható Főorsóelőtolás Csillagfogantyúval (fúráshoz) Golyós gördülőcsapágy Nagy körfutási pontosság Kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Öntvényoszlop Nagy méretű Vastagfalú Marás Masszív Nagyméretű Precíz felületi megmunkálású Párhuzamosan futó T-hornyokkal Utánállítható fecskefarokvezeték 3 kézikerékkel állítható Állítható végütközők Szürkeöntvény talp Masszív Gondoskodik a stabilitásról Felveszi a rezgéseket Opcionális kiegészítő Univerzális-gépállvány Méretek H x Sz x M: 790 x 590 x 720 mm Nettó tömeg: 29 kg Cikksz ,00 Euro (ÁFA nélkül) Ábra: F 30 Vario modellnél: Ipari minőségű, német gyártású frekvenciaátalakító Fokozatmentesen változtatható fordulatszám f/p tartományon belül tartomány-váltás szíjáttétellel Speciálisan kialakított bordák az optimális hűtés érdekében Alapkivitelnél Nagy teljesítményű motor 2 fordulatszámmal Szíjmeghajtás 6 fokozatú áttéttel f/p (OPTI F 30) A gépek CE-szabvány szerint készülnek 33

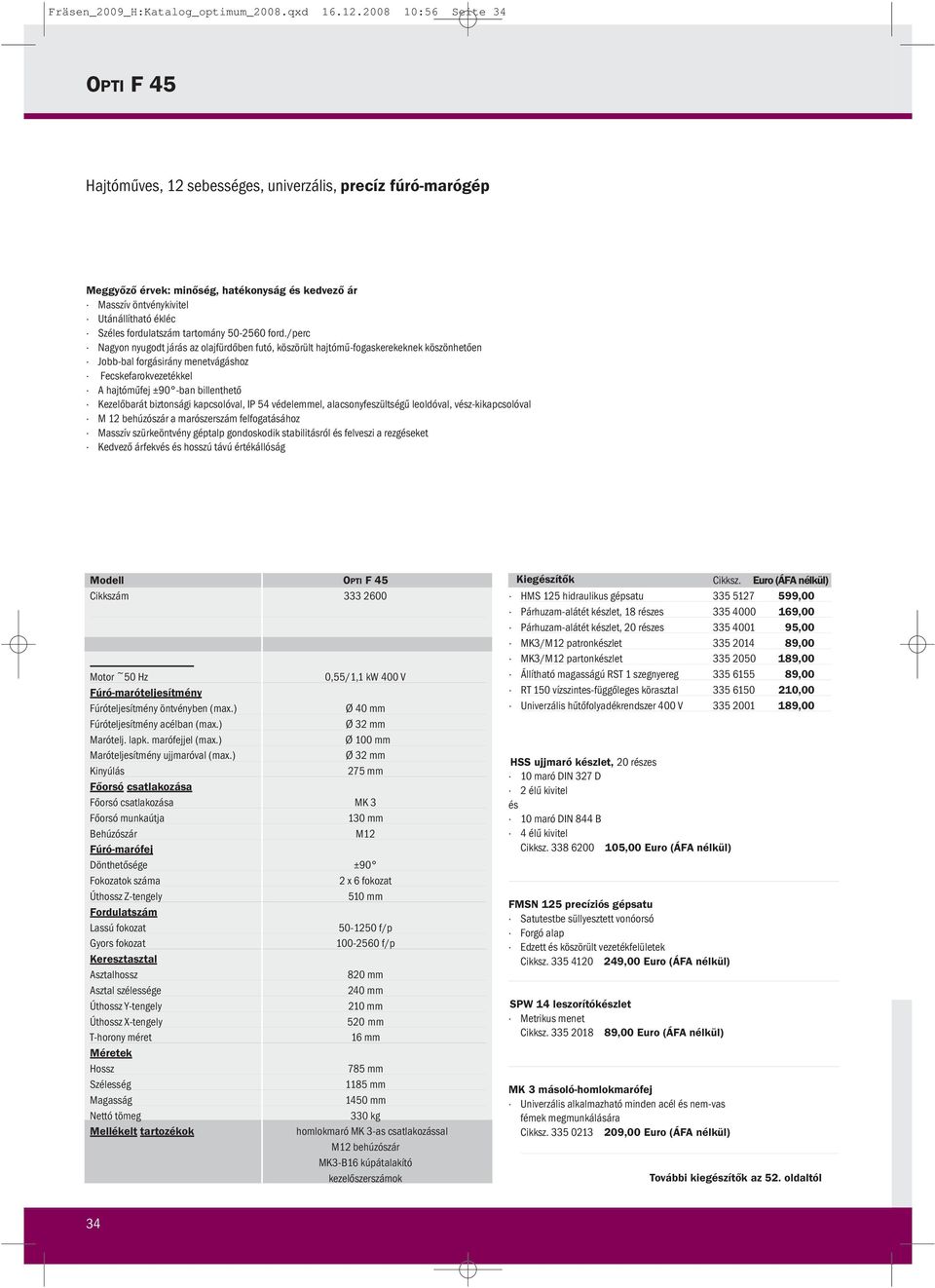

5 Fräsen_2009_H:Katalog_optimum_2008.qxd :56 Seite 34 OPTI F 45 Hajtóműves, 12 sebességes, univerzális, precíz fúró-marógép Meggyőző érvek: minőség, hatékonyság és kedvező ár Mas szív önt vény ki vi tel Utánállítható ék léc Széles fordulatszám tartomány ford./perc Na gyon nyu godt já rás az olaj für dő ben fu tó, kö szö rült haj tó mű-fo gas ke re keknek kö szön he tő en Jobb-bal for gás irány me net vá gás hoz Fecskefarokvezetékkel A hajtóműfej ±90 -ban billenthető Kezelőbarát biztonsági kapcsolóval, IP 54 védelemmel, alacsonyfeszültségű leoldóval, vész-kikapcsolóval M 12 behúzószár a marószerszám felfogatásához Mas szív szür ke önt vény gép talp gon dos ko dik sta bi li tás ról és fel ve szi a rez gé se ket Kedvező árfekvés és hosszú távú értékállóság Modell OPTI F 45 Cikkszám Motor ~50 Hz 0,55/1,1 kw 400 V Fúró-maróteljesítmény Fúróteljesítmény öntvényben (max.) Ø 40 mm Fúróteljesítmény acélban (max.) Ø 32 mm Marótelj. lapk. marófejjel (max.) Ø 100 mm Maróteljesítmény ujjmaróval (max.) Ø 32 mm Kinyúlás 275 mm Főorsó csatlakozása Főorsó csatlakozása MK 3 Főorsó munkaútja 130 mm Behúzószár M12 Dönthetősége ±90 Fokozatok száma 2 x 6 fokozat Úthossz Z-tengely 510 mm Lassú fokozat f/p Gyors fokozat f/p Asztalhossz 820 mm Asztal szélessége 240 mm Úthossz Y-tengely 210 mm Úthossz X-tengely 520 mm T-horony méret 16 mm Méretek Hossz 785 mm Szélesség 1185 mm Magasság 1450 mm Nettó tömeg 330 kg Mellékelt tartozékok homlokmaró MK 3-as csatlakozással M12 behúzószár MK3-B16 kúpátalakító kezelőszerszámok Kiegészítők Cikksz. Euro (ÁFA nélkül) HMS 125 hidraulikus gépsatu ,00 Párhuzam-alátét készlet, 18 részes ,00 Párhuzam-alátét készlet, 20 részes ,00 MK3/M12 patronkészlet ,00 MK3/M12 partonkészlet ,00 Állítható magasságú RST 1 szegnyereg ,00 RT 150 vízszintes-függőleges körasztal ,00 Univerzális hűtőfolyadékrendszer 400 V ,00 HSS ujjmaró készlet, 20 részes 10 maró DIN 327 D 2 élű kivitel és 10 maró DIN 844 B 4 élű kivitel Cikksz ,00 Euro (ÁFA nélkül) FMSN 125 precíziós gépsatu Satutestbe süllyesztett vonóorsó Forgó alap Edzett és köszörült vezetékfelületek Cikksz ,00 Euro (ÁFA nélkül) SPW 14 leszorítókészlet Metrikus menet Cikksz ,00 Euro (ÁFA nélkül) MK 3 másoló-homlokmarófej Univerzális alkalmazható minden acél és nem-vas fémek megmunkálására Cikksz ,00 Euro (ÁFA nélkül) További kiegészítők az 52. oldaltól 34

6 Fräsen_2009_H:Katalog_optimum_2008.qxd :56 Seite 35 Biztonsági kapcsoló Kezelőbarát IP 54 védelemmel Alacsonyfeszültségű leoldóval Vészkikapcsolóval Motorvédő Jobb-balforgás Sebességváltó Egyszerű sebességváltás az elülső oldalon elhelyezkedő hajtómű kapcsolókarral F 45 Főorsóelőtolás Csillagfogantyúval (fúráshoz) Tengelykapcsoló a finom és durva kézielőtolás kapcsolásához Finomelőtolás Kézikerékkel (maráshoz) Golyós gördülőcsapágy Nagy körfutási pontosság Kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Oszlop Masszív, kézi hántolású fecskefarokvezeték Maximális stabilitás Legnagyobb precizitás Marás Öntvényoszlop Gon dos ko dik a sta bi li tás ról Fel ve szi a rez gé se ket Masszív Opcionális kiegészítő Univerzális gépállvány Méretek H x Sz x M: 790 x 590 x 720 mm Nettó tömeg: 29 kg Cikksz ,00 Euro (ÁFA nélkül) Orsófordulatszám Nagyteljesítményű motor 2 fordulatszámmal Hajtómű egyenként 6 sebességfokozattal f/p Masszív, pontos, nagyméretű és precíz felületi megmunkálású T-hornyokkal Utánállítható ékléccel 3 kézikerékkel állítható A gépek CE-szabvány szerint készülnek 35

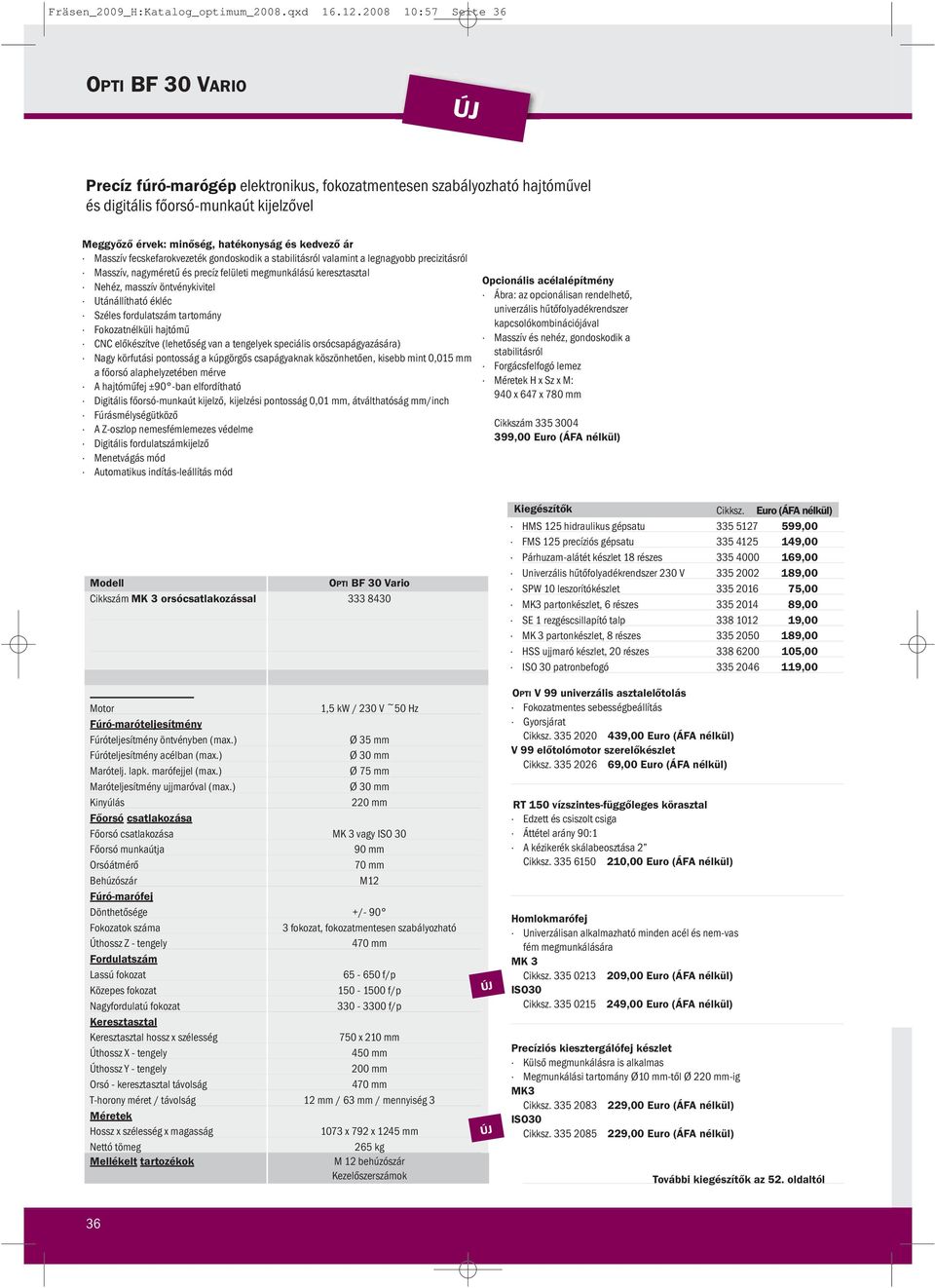

7 Fräsen_2009_H:Katalog_optimum_2008.qxd :57 Seite 36 OPTI BF 30 VARIO ÚJ Precíz fúró-marógép elektronikus, fokozatmentesen szabályozható hajtóművel és digitális főorsó-munkaút kijelzővel Meggyőző érvek: minőség, hatékonyság és kedvező ár Masszív fecskefarokvezeték gondoskodik a stabilitásról valamint a legnagyobb precizitásról Masszív, nagyméretű és precíz felületi megmunkálású keresztasztal Nehéz, masszív öntvénykivitel Utánállítható ékléc Széles fordulatszám tartomány Fo ko zat nél kü li haj tó mű CNC előkészítve (lehetőség van a tengelyek speciális orsócsapágyazására) Nagy körfutási pontosság a kúpgörgős csapágyaknak köszönhetően, kisebb mint 0,015 mm a főorsó alaphelyzetében mérve A hajtóműfej ±90 -ban elfordítható Digitális főorsó-munkaút kijelző, kijelzési pontosság 0,01 mm, átválthatóság mm/inch Fúrásmélységütköző A Z-oszlop nemesfémlemezes védelme Digitális fordulatszámkijelző Menetvágás mód Automatikus indítás-leállítás mód Opcionális acélalépítmény Ábra: az opcionálisan rendelhető, univerzális hűtőfolyadékrendszer kapcsolókombinációjával Masszív és nehéz, gondoskodik a stabilitásról Forgácsfelfogó lemez Méretek H x Sz x M: 940 x 647 x 780 mm Cikkszám ,00 Euro (ÁFA nélkül) Modell OPTI BF 30 Vario Cikkszám MK 3 orsócsatlakozással Motor 1,5 kw / 230 V ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény öntvényben (max.) Ø 35 mm Fúróteljesítmény acélban (max.) Ø 30 mm Marótelj. lapk. marófejjel (max.) Ø 75 mm Maróteljesítmény ujjmaróval (max.) Ø 30 mm Kinyúlás 220 mm Főorsó csatlakozása Főorsó csatlakozása MK 3 vagy ISO 30 Főorsó munkaútja 90 mm Orsóátmérő 70 mm Behúzószár M12 Dönthetősége +/- 90 Fokozatok száma 3 fokozat, fokozatmentesen szabályozható Úthossz Z - tengely 470 mm Lassú fokozat f/p Közepes fokozat f/p Nagyfordulatú fokozat f/p hossz x szélesség 750 x 210 mm Úthossz X - tengely 450 mm Úthossz Y - tengely 200 mm Orsó - keresztasztal távolság 470 mm T-horony méret / távolság 12 mm / 63 mm / mennyiség 3 Méretek Hossz x szélesség x magasság 1073 x 792 x 1245 mm Nettó tömeg 265 kg Mellékelt tartozékok M 12 behúzószár Kezelőszerszámok ÚJ ÚJ Kiegészítők Cikksz. Euro (ÁFA nélkül) HMS 125 hidraulikus gépsatu ,00 FMS 125 precíziós gépsatu ,00 Párhuzam-alátét készlet 18 részes ,00 Univerzális hűtőfolyadékrendszer 230 V ,00 SPW 10 leszorítókészlet ,00 MK3 partonkészlet, 6 részes ,00 SE 1 rezgéscsillapító talp ,00 MK 3 partonkészlet, 8 részes ,00 HSS ujjmaró készlet, 20 részes ,00 ISO 30 patronbefogó ,00 OPTI V 99 univerzális asztalelőtolás Fokozatmentes sebességbeállítás Gyorsjárat Cikksz ,00 Euro (ÁFA nélkül) V 99 előtolómotor szerelőkészlet Cikksz ,00 Euro (ÁFA nélkül) RT 150 vízszintes-függőleges körasztal Edzett és csiszolt csiga Áttétel arány 90:1 A kézikerék skálabeosztása 2 Cikksz ,00 Euro (ÁFA nélkül) Homlokmarófej Univerzálisan alkalmazható minden acél és nem-vas fém megmunkálására MK 3 Cikksz ,00 Euro (ÁFA nélkül) ISO30 Cikksz ,00 Euro (ÁFA nélkül) Precíziós kiesztergálófej készlet Külső megmunkálásra is alkalmas Megmunkálási tartomány Ø10 mm-től Ø 220 mm-ig MK3 Cikksz ,00 Euro (ÁFA nélkül) ISO30 Cikksz ,00 Euro (ÁFA nélkül) További kiegészítők az 52. oldaltól 36

8 Fräsen_2009_H:Katalog_optimum_2008.qxd :57 Seite 37 ÚJ BF 30 Vario Nagy teljesítményű, szénkefe nélküli DC motor meghajtás Orsófordulatszám 3 tartományon belül fokozat nélküli fordulatszámszabályozás f/p Kezelőkonzol Digitális fordulasztámkijelzés szabályzó Vészkikapcsolóval Üzemmód/forgásirány választó kapcsoló Hajtómű Háromfokozatú Orsóelőtolás Csillagfogantyúval (fúráshoz) Tengelykapcsoló a finom és durva kézielőtolás kapcsolásához Kézikerék (maráshoz) Oszlop Masszív, kézi hántolású fecskefarokvezeték Maximális stabilitás Legnagyobb precizitás Marás Lemez-védőburkolat Z-oszlop Nemes acél Digitális főorsó-munkaút kijelző Kijelzési pontosság 0,01 mm Átválthatóság mm/inch Fúrásmélységbeállítás indukciós jeladókkal Opcionális: CNC átalakítókészlet oldaltól Masszív, nagyméretű Precíz felületi megmunkálású T-hornyokkal Utánállítható ékléc 3 kézikerékkel állítható Bemunkált hosszmérőskálával Állítható végütközőkkel Ábra: BF30 Vario-CNC auto auto üzemmód Automata üzemmódban a motor a csillagfogantyú mozgatására magától elindul, az orsó alaphelyzetbe való visszatérésekor pedig újra leáll. Ezáltal az ismétlődő fúrási munkáknál nem kell használni a Start és a Stop gombokat. Menetvágás üzemmód A motor a csillagfogantyú lefelé mozgatása által aktiválódik. Az állítható fúrásmélység-ütközőn található végálláskapcsoló elérésekor a forgásirány megváltozik. A gépek CE-szabvány szerint készülnek 37

9 Fräsen_2009_H:Katalog_optimum_2008.qxd :57 Seite 38 OPTI BF 46 VARIO Univerzális, precíziós-fúró-marógép az igényes felhasználó számára Meggyőző érvek: minőség, hatékonyság és kedvező ár Nehéz, masszív öntvénykivitel 3 fokozatú hajtómű, tartományon belül fokozatmentes fordulaszámállítás Nagy körfutási pontosság a kúpgörgős csapágyaknak köszönhetően,kisebb mint 0,015 mm a főorsó alaphelyzetében mérve A hajtóműfej ±90 -ban elfordítható Masszív fecskefarokvezeték gondoskodik a stabilitásról valamint a legnagyobb precizitásról Op ci o ná lis ki egé szí tő ként mas szív, ne héz acél gép áll vány gon dos ko dik a sta bi - litásról Indukciós fúrásmélység-ütköző a vezérléshez Menetvágás mód Automatikus indítás-leállítás mód NC előkészítve (a tengelyek speciális orsócsapágyazása és az Y-tengely felszerelésére való lehetőség) Kedvező árfekvés és hosszú távú értékállóság Opcionális acélalépítmény Ábra: az opcionálisan rendelhető, univerzális hűtőfolyadékrendszer kapcsolókombinációjával Masszív és nehéz, gondoskodik a stabilitásról Forgácsfelfogó lemez Méretek H x Sz x M: 1234 x 750 x 884 mm Nettó tömeg: 130 kg Cikksz ,00 Euro (ÁFA nélkül) Modell OPTI BF 46 VARIO Cikkszám Motor 2,2 kw 230 V ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény öntvényben (max.) Ø 45 mm Fúróteljesítmény acélban (max.) Ø 38 mm Marótelj. lapk. marófejjel (max.) Ø 80 mm Maróteljesítmény ujjmaróval (max.) Ø 32 mm Kinyúlás 260 mm Főorsó csatlakozása Főorsó csatlakozása ISO 40 (DIN 2080, DIN 69871) Főorsó munkaútja 115 mm Behúzószár M16 Dönthetősége ±90 Fokozatok száma 3 fokozat, fokozatmentesen szabályozható Úthossz Z-tengely 541 mm Lassú fokozat f/p Közepes fokozat f/p Gyors fokozat f/p Asztalhossz 850 mm Asztal szélessége 240 mm Úthossz Y-tengely 250 mm Úthossz X-tengely 500 mm T-horony méret 18 mm T-horony távolság/mennyiség 80 mm/3 Méretek Hossz x szélesség x magasság x 1519 mm Nettó tömeg 480 kg Mellékelt tartozékok M 16 behúzószár kezelőszerszámok Kiegészítők Cikksz. Euro (ÁFA nélkül) SE1 rezgéscsillapító talp ,00 HMS 125 hidraulikus gépsatu ,00 Párhuzam-alátét készlet ,00 Párhuzam-alátét készlet ,00 Univerzális hűtőfolyadékrendszer 230 V ,00 HSS ujjmaró készlet, 20 részes ,00 Állítható magasságú RST 1 szegnyereg ,00 RT200 vízszintes-függőleges körasztal ,00 Kúpátalakító tüske Külső kúp ISO 40 B16 fúrótokmánykúp Cikksz ,00 Euro (ÁFA nélkül) Marófej csatlakozótüske Külső kúp ISO 40 Marótüske Ø 22 mm Cikksz ,00 Euro (ÁFA nélkül) Patronbefogó készlet Külső kúp ISO 40 ER32 patronbefogó fej 7 db patrpon, 3-20 mm, praktikus műanyag táskában Cikksz ,00 Euro (ÁFA nélkül) OPTI V 99 univerzális asztalelőtolás Fokozatmentes sebességbeállítás Gyorsjárat Cikksz ,00 Euro (ÁFA nélkül) V 99 előtolómotor szerelőkészlet Cikksz ,00 Euro (ÁFA nélkül) Csere Cikksz. Euro (ÁFA nélkül) Orsó MK4 cserében beszereléssel ,00 További kiegészítők az 52. oldaltól 38
