KRAMER ( クレイマー ) 製品カタログ 2016

Átírás

1 KRAMER ( クレイマー ) 製品カタログ 2016

2

3 INDEX ー製品 1 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ ,400 WEB K 101L 21,900 WEB 8 KDS-DEC3 261,500 WEB 102MX 29,600 WEB , KDS-EN1 805,000 WEB 102XL 54,400 WEB 840HXL 115, KDS-EN2R 156,800 WEB 103AV 40,600 WEB ,500 WEB KDS-EN2T 156,800 WEB 103YCB 32,500 WEB 9 KDS-EN3 340,300 WEB 104LN 32, N 35, KDS-MP1 156,800 WEB 104M 24,400 WEB 900XL 48, KW ,600 WEB 104R 26,100 WEB ,400 WEB KW , A 29,300 WEB ,900 WEB M 105V 34,600 WEB ,900 WEB MTH-1 21,500 WEB 105VB 34, XL 156,800 WEB MTH-2 29,300 WEB ,200 WEB ,000 WEB MTH-3 21,500 WEB 4 907XL 72, MT-P6P 6,400 WEB 401C 27,200 WEB ,400 WEB MT-P9P 5,300 WEB 401DN 29,300 WEB ,500 WEB MV-5 1,210,400 WEB 401DXL 34,600 WEB ,700 WEB MV-6 920,000 WEB 482XL 38,500 WEB ,600 WEB O 4X1V 25,800 WEB ,300 WEB OC-1N 65,300 WEB 4X1VB 25,800 WEB D OC-4 99,900 WEB 4X4A 29,600 WEB DIP , OWB-1G/D 6, DIP , OWB-2G/D 9, R/T(SET) 79, F OWB-2G/M 16,200 WEB 610R/T(SET) 55, F ,100 WEB P 611R 46, F ,900 WEB PA-150NET 156, T 46, F ,500 WEB PA-225NET 156, R/T(SET) 139,600 WEB F ,100 WEB PL-15 63,200 WEB 614R/T(SET) 88, F ,300 WEB PL-18 57,900 WEB 616R/T(SET) 204, FC-10 48,700 WEB PL ,200 WEB 621R 63,200 WEB FC-10ETH 36,000 WEB PL-8 43,400 WEB 622R 121,700 WEB FC , PS-1DN 282,300 WEB 622T 121,700 WEB FC-132ETH 313,600 WEB PS-1DVI 13,400 WEB 6241HDXL 165,700 WEB FC-14 66,700 WEB PS-1FW 9,200 WEB 640R 59,600 WEB FC-1DGH 78, PT ,000 WEB 640T 59,600 WEB FC ,400 WEB PT-101DP 54,000 WEB 6410N 130,600 WEB FC-202NET 146,300 WEB PT-101H4 54,000 WEB 6420N 130,600 WEB FC-21ETH 59,600 WEB PT-101HDCP 39, ,200 WEB FC-22ETH 64,900 WEB PT-101HXL 43, R 81,200 WEB FC-24ETH 75,900 WEB PT-101UHD 販売予定 T 81,200 WEB FC-26 86,500 WEB PT-102AN 21, R 245,800 WEB FC-29 36,000 WEB PT-102S 21,900 WEB 670RN 261, FC-31XL 67,800 WEB PT-102SN 21,900 WEB 670T 261, FC-32 59,600 WEB PT-102VN 21, R 261,500 WEB FC , PT-103V 27,200 WEB 671T 261,500 WEB FC ,700 WEB PT-110EDID 35,300 WEB 672R 303,100 WEB FC ,600 WEB PT-110-OD 47,300 WEB 672T 303,100 WEB FC-340S 313,600 WEB PT-110XL 43, R/T 827,700 WEB FC-4 36,000 WEB PT-120XL 37, HDXL 183,100 WEB FC ,800 WEB PT-1C 27, R 209,000 WEB FC ,000 WEB PT-1CAT5 27,200 WEB 690T 209,000 WEB FC ,200 WEB PT-1CI 43, FC ,000 WEB PT-1DVI 27,200 WEB ,400 WEB FC-46XL 81, PT-1FW 18,700 WEB 705XL 32, FC-49 81, PT-1HS 44,800 WEB 706XL 32, FC-50 30,700 WEB PT-1PS 27,200 WEB 711N 36,000 WEB FC-69 販売予定 44 PT-1SPDIF 17,600 WEB 711XL 28,200 WEB FC ,400 WEB PT-201VGA 20,100 WEB 712N 36,000 WEB FC-7501P 44,800 WEB PT-2H 17, XL 28,200 WEB FC-8 90,400 WEB PT-2SPDIF 17,600 WEB ,200 WEB FLA-10 15,200 WEB PT-4IREX 54, ,200 WEB FLA-12 14,500 WEB PT , ,400 WEB FLA-13 16,200 WEB PT-571HDCP 36, ,000 WEB FLA-1F 3,900 WEB PT , ,200 WEB FLA-2F 4,200 WEB PT-572HDCP+ 36, ,200 WEB FRAME-1G 5, PT-580T 40, ,400 WEB FRAME-2G 9, PT-5R/T 32, * 朱字 : 新製品 *URL ならびに各機種の詳細仕様は : を参照ください * 上記価格は全て税抜価格です 1

4 INDEX ー製品 2 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ R RK-T2B 21, TP-125XL 90,400 WEB RB-6 230,100 WEB RK-T2SB 21, TP ,100 WEB RC ,000 WEB RK-WP16 15, TP-126XL 90,400 WEB RC-10TB 13,400 WEB RK-WP6 9, TP ,900 WEB RC ,400 WEB S TP ,000 WEB RC-11TB 16,200 WEB SD ,700 WEB TP ,000 WEB RC-13TC 81,200 WEB SFP-IN/OUT-2KM 61,800 WEB TP ,300 WEB RC ,400 WEB SFP-IN/OUT-30KM 196,700 WEB TP ,300 WEB RC-160L 56,100 WEB SFP-IN/OUT-40KM 128,500 WEB TP ,700 WEB RC-2 37,800 WEB SG-6005XL 341,000 WEB TP-200AXR 63,200 WEB RC-20TB 16,200 WEB SI-1VGA 18,000 WEB TP ,000 WEB RC-21TB 19,100 WEB SID-DP 108,400 WEB TP-205A 156,800 WEB RC-2C 40,600 WEB SID-DVI 108,400 WEB TP ,600 WEB RC-3TB 37,800 WEB SID-H 108,400 WEB TP-210A 226,000 WEB RC-3TBU 41,600 WEB SID-VGA 108,400 WEB TP-219HD 36,000 WEB RC-4 6,000 WEB SID-X1N 183,100 WEB TP-300FW 40,600 WEB RC-43T 48,700 WEB SID-X2N 219,500 WEB TP-330FW 64,900 WEB RC-52A 69,200 WEB SDI-X3N 183,100 WEB TP-41 36,000 WEB RC-52N 62,100 WEB SI-VGAT 27,200 WEB TP ,600 WEB RC-53D 59,600 WEB SL-1 54,000 WEB TP-42 36,000 WEB RC-53DLC 75,900 WEB SL ,500 WEB TP-43 54,400 WEB RC-54DL 116,500 WEB SL ,600 WEB TP-45 63,200 WEB RC-5B2 48,700 WEB SL-14RC 198,400 WEB TP-45EDID 70,200 WEB RC-5B4 54,000 WEB SL-14RCN 198,800 WEB TP-45RC 68,800 WEB RC-62 97,400 WEB SL-1N 59,600 WEB TP-46 54,000 WEB RC-63A 102,700 WEB SP-10D 511,300 WEB TP-46N 71,300 WEB RC-63D 108,400 WEB SP-12HD 1,210,400 WEB TP-50 72,000 WEB RC-63DL 113,600 WEB SP-1G 383,300 WEB TP ,500 WEB RC-63DLN 113,600 WEB SP-4D 1,380,000 WEB TP-552N 40,600 WEB RC-6IR 69, SV-1 23,300 WEB TP , RC-74DL 174, SV ,600 WEB TP , RC-76R 86, SV-301XL 41,600 WEB TP ,100 WEB RC-78R 108, SV ,600 WEB TP ,200 WEB RC-7B 69,200 WEB SV ,600 WEB TP-578H 90, RC-7LC 89,300 WEB SV ,600 WEB TP-580R 43, RC-7RL 89,300 WEB SV ,600 WEB TP-580RXR 61, RC ,700 WEB SV ,600 WEB TP-580T 43, RC ,900 WEB SV ,800 WEB TP-580TXR 61, RC-8IR 108, SV ,100 WEB TP-581T 108, RC-IR2 24,400 WEB SV-551ALC 250,900 WEB TP-582R 114, RC-IR3 24,400 WEB SV ,500 WEB TP-582T 121, RK-1 17, T TP-588D 183, RK-10 8, TP-10 36,000 WEB TP-590RXR 130, RK-121WP 16, TP-100AXR 63,200 WEB TP-590TXR 130, RK-13 17, TP-102HD 44,800 WEB TP-9 36,000 WEB RK-19 8,100 WEB TP-104HD 44,800 WEB TP ,000 WEB RK-1T2PT 16, TP ,500 WEB TP ,000 WEB RK-22WP 16, TP-105HD 39,500 WEB TR-1 23,600 WEB RK-2T1PT 16, TP-107AV 90,400 WEB TR-1A 17,600 WEB RK-2WP 10, TP-107AVR 90,400 WEB TR-1YC 21,900 WEB RK-3T 8, TP-112HD 39,200 WEB TR-2A 23,300 WEB RK-3TR 16,200 WEB TP ,400 WEB TR-2YC 44,800 WEB RK-4PT 16, TP ,000 WEB TR-3 36,000 WEB RK-4X 8, TP-120-OD 47,300 WEB TR-91 81,200 WEB RK-50RN 8,800 WEB TP-121EDID 43,400 WEB TR ,400 WEB RK ,900 WEB TP-121-OD 43,400 WEB TR ,400 WEB RK ,600 WEB TP-121XL 51,900 WEB TR ,600 WEB RK-6PS 32,500 WEB TP-122N 37,800 WEB V RK-6T 13, TP-122XL 46,600 WEB VA-1 21,900 WEB RK-701XL 12,400 WEB TP-123EDID 48,700 WEB VA-10 72,000 WEB RK-80N 8,800 WEB TP-123-OD 67,800 WEB VA-130FW 64,900 WEB RK-81 8, TP ,000 WEB VA ,700 WEB RK-81X 8,800 WEB TP-124-OD 67,800 WEB VA-1DVI 41,600 WEB RK-9T 17, TP ,100 WEB VA-1DVIN 18, RK-MEDN 8,800 WEB TP-125EDID 78,400 WEB VA-1HS 27,200 WEB RK-SM 8,800 WEB TP-125-OD 54,000 WEB VA-1K 27,200 WEB * 朱字 : 新製品 *URL ならびに各機種の詳細仕様は : を参照ください * 上記価格は全て税抜価格です 2

5 INDEX ー製品 3 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ VA-1USB-R 72,000 WEB VM-50AN 57,900 WEB VP , VA-1USB-T 72,000 WEB VM-50CA 121,700 WEB VP , VA-1VGA 36,000 WEB VM-50V 45,900 WEB VP ,600 WEB VA-1VGAN 18, VM-51 49,400 WEB VP-427A 141, VA-1VGAXL 37,800 WEB VM-5HDXLN 125, VP ,400 WEB VA-256P 139,800 WEB VM-5YCXL 86,500 WEB VP ,800 WEB VA-256XL 117,500 WEB VM-67 15,500 WEB VP-436N 191,900 WEB VA-2H 81, VM ,800 WEB VP-437N 209,000 WEB VA-4H 97,400 WEB VM-80V 71,600 WEB VP , VA-680D 54,000 WEB VM-80VN 81,200 WEB VP , VA-8XL 156,800 WEB VM-8H 141,100 WEB VP , VIA CAMPUS オープン 10 VM-8HN 183, VP ,100 WEB VIA COLLAGE オープン 10 VM ,800 WEB VP ,500 WEB VIA CONNECT PRO オープン 10 VM-9S 62,100 WEB VP ,100 WEB VIA PAD オープン 11 VM-9T 32,500 WEB VP , VM-100C 90,400 WEB VP-1 9,900 WEB VP ,400 WEB VM-100YC 26,100 WEB VP ,600 WEB VP ,400 WEB VM-1021N 156,800 WEB VP ,600 WEB VP , VM ,600 WEB VP ,600 WEB VP ,800 WEB VM ,800 WEB VP ,700 WEB VP ,800 WEB VM ,500 WEB VP ,800 WEB VP ,400 WEB VM-10HDXL 272, VP-111K 43, VP-4X1CS 261,500 WEB VM-10XL 95,300 WEB VP ,300 WEB VP-4X4K 174,200 WEB VM-1110XL 120, VP-123V 89,300 WEB VP-4X8 261,500 WEB VM ,400 WEB VP-12NHD 174,200 WEB VP-4X8AK 313,600 WEB VM-114H 191,900 WEB VP-12X8 409,000 WEB VP-4XL 67,800 WEB VM-114H2C 235,200 WEB VP-14 34,600 WEB VP , VM-114H4C 313,600 WEB VP-14XL 54,000 WEB VP , VM ,200 WEB VP ,300 WEB VP ,000 WEB VM-12HDCP 209, VP-161XL 261,500 WEB VP-558 1,210, VM ,300 WEB VP-16X18AK 1,452,600 WEB VP-5R 81,200 WEB VM-16H 224, VP ,100 WEB VP-5XL 72,000 WEB VM-1H4C 261,500 WEB VP-200AK 57,200 WEB VP-61XL 130, VM-20ARII 175,900 WEB VP-200DXL 48, VP-64ETH 272,000 WEB VM-20HD 409,000 WEB VP-200K 24, VP-66ETH 314,000 WEB VM-216H 240, VP-200XLN 34,900 WEB VP-6A 108,400 WEB VM-22H 81, VP-200XLT 32,500 WEB VP-6XLN 90,400 WEB VM-22HD 188,500 WEB VP-201XL 29,600 WEB VP-701XL 180,300 WEB VM-24H 121,700 WEB VP-210K 40, VP-704XL 392,300 WEB VM-24HC 105,500 WEB VP-211K 34, VP ,600 WEB VM-24HDCP 130,600 WEB VP-22 97,400 WEB VP ,200 WEB VM ,800 WEB VP-222K 27,200 WEB VP ,400 WEB VM-28H 174, VP ,800 WEB VP-725NA 409,000 WEB VM-2C 32,500 WEB VP ,000 WEB VP-727A-BA 392,300 WEB VM-2DH 108,400 WEB VP ,100 WEB VP-727T 261,500 WEB VM-2HD 81,200 WEB VP ,700 WEB VP , VM-2HDCPXL 63, VP-2K 81,200 WEB VP , VM-2HDXL 89, VP-2L 31,400 WEB VP , VM-2HN 64, VP-2X2 108,400 WEB VP ,000 WEB VM-2HXL 54, VP-3 19,100 WEB VP , VM-2N 45,900 WEB VP-300K 28, VP , VM-30AV 43,400 WEB VP-31 75,500 WEB VP ,300 WEB VM-30AVB 43,400 WEB VP-31KSI 120,300 WEB VP-747T 274,400 WEB VM-30CA 90,400 WEB VP-321XL 341,000 WEB VP , VM ,400 WEB VP-32K 108,400 WEB VP , VM-3AN 31,400 WEB VP-400K 34, VP , VM-3HN 78, VP , VP-773A 460, VM-3SN 31,400 WEB VP-41 41,600 WEB VP-774A 613, VM-3SXL 27,500 WEB VP , VP ,700 WEB VM-3VN 31, VP-411DS 121,400 WEB VP ,600 WEB VM-400HDCP 78,400 WEB VP , VP ,000 WEB VM-4HC 90, VP-419XL 165, VP ,000 WEB VM-4HDCPXL 97, VP ,700 WEB VP-794 1,404,300 WEB VM-4HDT 183, VP ,800 WEB VP ,700 WEB VM-4HDXL 108, VP ,800 WEB VP-81KSI 193, VM-4HN 90, VP , VP-81SIDN 417,700 WEB * 朱字 : 新製品 *URL ならびに各機種の詳細仕様は : を参照ください * 上記価格は全て税抜価格です 3

6 INDEX ー製品 4 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ VP-82ETH 296,300 WEB DL-OUT2-F32 115, VS-808TP 261,500 WEB VP ,300 WEB DVI-IN4-F32 244, VS-808XL 267,600 WEB VP-88K 511,000 WEB DVI-OUT4-F32 125, VS-808YC 278,500 WEB VP-8K 105,500 WEB F610-IN4-F32 282, VS ,100 WEB VP-8X4 261,500 WEB F610-OUT4-F32 282, VS-81AV 40, VP-8X4AK 313,600 WEB F670-IN4-F32 828, VS-81FW 49,800 WEB VP-8X8 341, F670-OUT4-F32 828, VS-81H 156, VP-8X8AK 460, H-IN4-F32 303, VS-81HDXL 562, VP-8X8TP 511,000 WEB H-OUT4-F32 172, VS-81SP 209,000 WEB VPM-2 38,100 WEB HDBT-IN4-F32 341, VS ,900 WEB VPN-11 5,300 WEB HDBT-OUT4-F32 341, VS-82HDXL 852, VPN-12 5,300 WEB HDCP-IN4-F32 303, VS-84HN 562, VS-1001XLM 188,500 WEB HDCP-OUT4-F32 172, VS-84YC 17,600 WEB VS ,100 WEB VS-3232VXL 1,107,700 WEB VS-88A 172,500 WEB VS-121HC 174,200 WEB VS-33VXL 45,900 WEB VS-88DT 1,259, VS-12DP-IR 53,300 WEB VS-401USB 70,200 WEB VS-88DVI 511,000 WEB VS-1616A 438,300 WEB VS ,700 WEB VS-88FO 766,700 WEB VS-1616D オープン 16 VS-40FW 54,000 WEB VS-88HCB 460,000 WEB BLP-F16 2, VS ,500 WEB VS-88HD 732,300 WEB DL-IN1-F16 156, VS-41AV 34, VS-88HDCPXL 766, DL-OUT1-F16 90, VS-41H 108, VS-88HDXL 852, DVI-IN2-F16 130, VS-41HC 86,500 WEB VS-88HN 715, DVI-OUT2-F16 72, VS-41HD 374,000 WEB VS-88SDI 511,000 WEB DGKAT-IN2-F16 174, VS-41HDCP 108,400 WEB VS-88V 188,500 WEB DGKAT-OUT2-F16 130, VS-41USB 48,700 WEB VS-8FW 27,200 WEB F610-IN2-F16 156, VS ,600 WEB VSM-4X4HFS 477, F610-OUT2-F16 156, VS-42HC 209,000 WEB W F670-IN2-F16 460, VS-42HDCP 261, W1145 6, F670-OUT2-F16 460, VS-42HN 230, W-1F 5,300 WEB H-IN2-F16 156, VS-44DT 販売予定 14 W-2BLANK 2, H-OUT2-F16 90, VS-44FO 562,300 WEB W-2F 5,300 WEB HAA-IN2-F16 191, VS-44HC 261,500 WEB W-2UC 27,200 WEB HAA-OUT2-F16 108, VS-44HD 485,700 WEB W4545 6, HAD-IN2-F16 172, VS-44HDCP 341,000 WEB W-5PS 10,900 WEB HAD-OUT2-F16 99, VS-44HDXL 562,000 WEB WA-1H 7,100 WEB HDBT-IN2-F16 217, VS-44HN 341, WA-1N 5, HDBT-OUT2-F16 217, VS-48HDCPXL 562, WA-1P 7,100 WEB HDCP-IN2-F16 156, VS-48HDXL 357, WA-1PN 7, HDCP-OUT2-F16 90, VS-48HN 562, WA-1XLF 5,300 WEB HDBT7-IN2-F16 209, VS-4FW 21,900 WEB WA-1XLM 5,300 WEB HDBT7-OUT2-F16 209, VS-4X 34,200 WEB WA-2 1,400 WEB VGA-IN2-F16 172, VS-4X4FW 45,500 WEB WA-20N 27,200 WEB VGA-OUT2-F16 99, VS-4YC 16,600 WEB WA-21N 27,200 WEB VGAA-IN2-F16 209, VS-55A 40,600 WEB WA-22N 27,200 WEB VGAA-OUT2-F16 114, VS-55V 79,400 WEB WA-23N 27,200 WEB VS-161H 183, VS-55YC 86,500 WEB WA-2N 5,300 WEB VS-162V 349, VS-5X5 139, WA-3N 5,300 WEB VS-202YC 81,200 WEB VS-601XLM 113, WA-45 6,000 WEB VS-211H 48, VS-61YC 81,200 WEB WAP-1 48,700 WEB VS-211HA 72, VS ,800 WEB WAS-1 1,400 WEB VS-211HDXL 174, VS-62H 261, WAS-1N 5,300 WEB VS-21A 22,600 WEB VS-62HA 販売予定 12 WAS-3 10,900 WEB VS-21DP-IR 27,200 WEB VS-6464DN オープン 16 WAS-3P 10,900 WEB VS-21DVI 120,300 WEB BLP-F64 7, WAS-4 13,400 WEB VS-21DVI-R 22,600 WEB DVI-IN8-F64 477, WAV-1N 5,300 WEB VS-21HDCP-IR 72, DVI-OUT8-F64 250, WAV-1R 7,100 WEB VS-21H-IR 48, F610-IN8-F64 545, WAV-1RP 7,100 WEB VS-24XL 95,600 WEB F610-OUT8-F64 545, WAV-2 10,900 WEB VS-2DVA 139,800 WEB HDCP-IN8-F64 596, WAV-3 9,200 WEB VS-30FW 32,500 WEB HDCP-OUT8-F64 341, WAV-5 16,200 WEB VS-311H 108, VS-66HDCPXL 562, WAV-5C 17,300 WEB VS-3232DN オープン 16 VS-66HN 562, WAV-5H 21,900 WEB BLP-F32 2, VS-6EIII 130,600 WEB WAV-5YC 8,800 WEB DGKAT-IN4-F32 261, VS-6FW 6,000 WEB WAV ,000 WEB DGKAT-OUT4-F32 209, VS-801USB 81,200 WEB WAV-6H 21,900 WEB DL-IN2-F32 209, VS-804XL 174,200 WEB WAV-6UBA 17,600 WEB * 朱字 : 新製品 *URL ならびに各機種の詳細仕様は : を参照ください * 上記価格は全て税抜価格です 4

7 INDEX ー製品 5 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ WAV-6YC 17,600 WEB WXA-1 10,900 WEB WAV-DA1 7,400 WEB WXA-2 11, WAV-DA2 7,400 WEB WXA-2P 9, WB45 6,000 WEB WXA-3 13,400 WEB WBB 6,000 WEB WXA-H 17,300 WEB W-BLANK 1, WX-F5B 10,900 WEB WBR 6,000 WEB WX-FM 5, W-COM1 8,100 WEB WXL-1FM 10,900 WEB WCP 3, WXL-2F 10,900 WEB WCP-2 3, WX-MF 5, WD-2F 5,300 WEB WXV-1 10,900 WEB WD-2M 5,300 WEB WD-FM 5,300 WEB WD-MF 5,300 WEB W-DP 7, W-DVI 5, W-DVIA 8, W-H 7, WHC-3 9,200 WEB W-LM 10,900 WEB WP ,900 WEB WP-110XL 37,800 WEB WP ,800 WEB WP ,100 WEB WP-20(WP-5VH2) 177, WP ,100 WEB WP-210A 43,400 WEB WP-210AL 54,400 WEB WP ,100 WEB WP ,200 WEB WP-27 81,200 WEB WP-28 81,200 WEB WP-2UC 29,600 WEB WP-301XL 63,900 WEB WP ,000 WEB WP-3TB 9,900 WEB WP-4IR 27,200 WEB WP ,400 WEB WP , WP , WP-580R 52, WP-580RXR 64, WP-580T 52, WP-580TXR 64, WP-H1M 16,200 WEB WP-H2M 17,600 WEB WPN-11 27,200 WEB WPN-12 27,200 WEB WPX-3 13,400 WEB WR45 6,000 WEB WRR 6, W-S1 7,100 WEB WSI-1VGA 18,000 WEB WSP-1 5,300 WEB WU-AA 6, WU-AB 6,000 WEB WU-BA 6,000 WEB WV-11N 13,400 WEB WV-12N 27,200 WEB WV-20N 27,200 WEB WVS-1 5,300 WEB WVS-2 10,900 WEB WX-1N 5,300 WEB WX-2F 5, WX-2M 5, WX-3 10,900 WEB * 朱字 : 新製品 *URL ならびに各機種の詳細仕様は : を参照ください * 上記価格は全て税抜価格です 5

8 INDEX ーケーブル / コネクタ 1 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ A BC-STP-300M 34,200 WEB C-A35M/2RAM-35 1,110 WEB AD-A35M/2RF BC-XTP-100M 11,670 WEB C-A35M/2RAM-50 1,510 WEB AD-BF/BF BC-XTP-300M 34,000 WEB C-A35M/A35F-50 1,710 WEB AD-BF/RM C C-A35M/A35F-65 2,020 WEB AD-BM/2BFT C-2LC/2LC-33 14, C-A35M/A35M WEB AD-BM/2BFY C-2LC/2LC-66 19, C-A35M/A35M WEB AD-BM/ C-2LC/2LC-99 23, C-A35M/A35M WEB AD-BM/RF C-2LC/2LC , C-A35M/A35M WEB ADC-DF/HM 2, C-2RAM/2RAM WEB C-A35M/A35M WEB ADC-DM/DF+GF 5, C-2RAM/2RAM WEB C-A35M/A35M-35 1,110 WEB ADC-DM/HF 2, C-2RAM/2RAM WEB C-A35M/A35M-50 1,510 WEB ADC-DMA/5BF-1 2, C-2RAM/2RAM WEB C-A35M/D9F-6 2,710 WEB ADC-DPM/DF 2, C-2RAM/2RAM WEB C-A35M/IRE-10 2, ADC-DPM/GF 2, C-2RAM/2RAM-15 1,000 WEB C-A35M/IRR-03 3, ADC-DPM/HF 2, C-2RAM/2RAM-25 1,200 WEB C-A35M/IRR-50 5, ADC-HM/HF/PICO 2, C-2RAM/2RAM-35 1,600 WEB C-A63M/XLM-10 1,800 WEB ADC-MDP/DF 2, C-2RAM/2RAM-50 2,020 WEB C-A63M/XLM-15 2,110 WEB ADC-MDP/GF 2, C-3RVAM/3RVAM-3 1,200 WEB C-A63M/XLM-25 2,710 WEB ADC-MDP/HF 2, C-3RVAM/3RVAM-6 1,510 WEB CABLE PULL SLEEVE 510 AD-D9F/D9F C-3RVAM/3RVAM-15 2,220 WEB C-AFDM/AFDM-33 46,470 WEB AD-D9M/D9M C-3RVAM/3RVAM-25 2,510 WEB C-AFDM/AFDM-66 65,090 WEB AD-DF/DF/RA 2, C-3RVAM/3RVAM-35 3,620 WEB C-AFDM/AFDM-98 83,710 WEB AD-DF/DF/RA-FLAT 2, C-3RVAM/3RVAM-50 4,530 WEB C-AFDM/AFDM ,330 WEB AD-DF/DM/RA 2, C-3RVM/3RVM-10 4,930 WEB C-AFDM/AFDM ,160 WEB AD-DF/HM 2, C-3RVM/3RVM ,110 WEB C-AS35M/AS35F-50 1,710 WEB AD-DM/GF 2, C-3RVM/3RVM-3 3,710 WEB CA-UAM/UAF-15 4,110 WEB AD-DM/HF 2, C-3RVM/3RVM-6 4,220 WEB CA-UAM/UAF-25 5,620 WEB AD-GF/GF C-3RVM/3RVM-15 5,420 WEB CA-UAM/UAF-35 7,530 WEB AD-GM/GF/RA 1, C-3RVM/3RVM-25 6,930 WEB CA-UAM/UAF-50 10,290 WEB AD-GM/GM C-3RVM/3RVM-35 8,360 WEB CA-UAM/UAF-65 13,020 WEB AD-HF/HF 2, C-3RVM/3RVM-50 10,470 WEB CB-BLACK 110 WEB AD-HF/HF/RA 2, C-3RVM/3RVM-75 15,090 WEB CB-BLUE 110 WEB AD-HF/HF/RA-FLAT 2, C-4FDM/4FDM-33 33,420 WEB CB-GRAY 110 WEB AD-HF/HM/RA 2, C-4FDM/4FDM-66 46,000 WEB CB-GREEN 110 WEB AD-RF/RF C-4FDM/4FDM-98 58,580 WEB C-BM/BM-1.5 1,310 WEB B C-4FDM/4FDM ,530 WEB C-BM/BM-3 1,710 WEB BC-1T-300M 28,160 WEB C-4FDM/4FDM ,530 WEB C-BM/BM-6 2,220 WEB BC-1X-100M 11,270 WEB C-4LC/4LC-33 19, C-BM/BM-10 2,420 WEB BC-1X-300M 33,180 WEB C-4LC/4LC-66 23, C-BM/BM-15 3,110 WEB BC-1X59-100M 15,090 WEB C-4LC/4LC-99 26, C-BM/BM-25 3,310 WEB BC-1X59-300M 44,760 WEB C-4LC/4LC , C-BM/BM-35 4,220 WEB BC-2S-300M 38,220 WEB C-4LC/4LC , C-BM/BM-50 5,820 WEB BC-2T-300M 48,270 WEB C-4LC/4LC , C-BM/BM-75 6,840 WEB BC-2X-100M 13,380 WEB C-4LC/4LC , C-BM/BM-100 8,640 WEB BC-2X-300M 39,220 WEB C-4LC/4LC , C-BM/BM ,780 WEB BC-3X-100M 25,640 WEB C-4LC/4LC , CB-PURPLE 110 WEB BC-3X2T7S-100M 49,290 WEB C-5BM/5BM-3 3,930 WEB CC-BNC WEB BC-4X-100M 34,690 WEB C-5BM/5BM-6 4,220 WEB CC-BNC WEB BC-5X-100M 40,220 WEB C-5BM/5BM-10 4,730 WEB CC-BNC WEB BC-5X26-100M 52,290 WEB C-5BM/5BM-15 5,620 WEB CC-BNC WEB BC-5X26-300M 153,780 WEB C-5BM/5BM-25 6,840 WEB CC-BNC-R WEB BC-5X-300M 118,670 WEB C-5BM/5BM-35 8,440 WEB CC-BNC-R WEB BC-5X5S-100M 44,240 WEB C-5BM/5BM-50 9,870 WEB CC-BNC-R6 580 WEB BC-5X5S-300M 138,780 WEB C-5BM/5BM-75 15,490 WEB CC-F59 90 WEB BC-CAT6A-305M 45, C-5BM/5BM ,710 WEB CC-F6 90 WEB BC-DGKAT M 20, C-5RVAM/5RVAM-6 2,820 WEB CCR-BNC WEB BC-DGKAT M 61, C-5RVAM/5RVAM-12 3,220 WEB CCR-BNC WEB BC-DGKAT M 30, C-5RVAM/5RVAM-25 3,710 WEB CCR-BNCF WEB BC-DGKAT M 92, C-A35F/2RAM WEB CCR-BNCM WEB BC-DGKAT7A23-100M 40, C-A35M/2IRE-10 3, CC-RCA WEB BC-DGKAT7A23-305M 120, C-A35M/2RAM WEB CC-RCA WEB BC-HDKAT6A-305M 68, C-A35M/2RAM WEB CC-RCA WEB BC-HDTP ,290 WEB C-A35M/2RAM WEB CC-RCA WEB BC-HDTP ,640 WEB C-A35M/2RAM WEB CC-RCA-R WEB BC-RG63G-152M 65,380 WEB C-A35M/2RAM WEB CC-RCA-R WEB BC-RG63G-305M 130,240 WEB C-A35M/2RAM WEB CC-RCA-R6 510 WEB * 朱字 : 新製品 *URL ならびに各機種の詳細仕様は : を参照ください * 上記価格は全て税抜価格です 6

9 INDEX ーケーブル / コネクタ 2 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ CCR-RJ45-TP6 (10 個入り ) 4, C-FODM/FODM-50 37, C-GM/GM(90)-15 4,730 WEB CCR-RJ45-TP7 (10 個入り ) 4, C-FODM/FODM-66 51, C-GM/GM(90-UP)-3 2,820 WEB C-D9F/3PM 2,510 WEB C-FODM/FODM-98 65, C-GM/GM(90-UP)-6 3,020 WEB C-D9F/3PM-0.6 2,510 WEB C-FODM/FODM , C-GM/GM(90-UP)-10 4,130 WEB C-DGK6/DGK6-6 1,800 WEB C-FODM/FODM , C-GM/GM(90-UP)-15 4,730 WEB C-DGK6/DGK6-10 2,020 WEB C-FODPM/FODPM-33 46, C-GM/GM-1 1, C-DGK6/DGK6-15 2,270 WEB C-FODPM/FODPM-50 53, C-GM/GM-3 2, C-DGK6/DGK6-25 2,510 WEB C-FODPM/FODPM-66 65, C-GM/GM-6 2, C-DGK6/DGK6-35 3,110 WEB C-FODPM/FODPM-98 83, C-GM/GM-10 3, C-DGK6/DGK6-50 4,130 WEB C-FODPM/FODPM , C-GM/GM-15 3, C-DGK6/DGK6-75 5,530 WEB C-FODPM/FODPM , C-GM/GM-25 4, C-DGK6/DGK ,130 WEB C-FOHM/FOHM-33 30,180 WEB C-GM/GM-35 6, C-DGK6/DGK ,640 WEB C-FOHM/FOHM-50 37,160 WEB C-GM/GM-50 7, C-DGK6/DGK ,160 WEB C-FOHM/FOHM-66 51,130 WEB C-GM/GM-75 11, C-DGK6/DGK ,270 WEB C-FOHM/FOHM-98 65,090 WEB C-GM/GM , C-DM/DM/FLAT(W)-3 3,310 WEB C-FOHM/FOHM ,000 WEB C-GM/GM , C-DM/DM/FLAT(W)-6 4,020 WEB C-FOHM/FOHM ,160 WEB C-GM/GM , C-DM/DM/FLAT(W)-10 5,020 WEB C-GF/5BF-0.5 3,220 WEB C-GM/XL ,470 WEB C-DM/DM/FLAT(W)-15 5,730 WEB C-GF/5BF-3 4,020 WEB C-GM/XL-6 2,510 WEB C-DM/DM/FLAT(W)-25 9,040 WEB C-GF/5BF-6 4,820 WEB C-GM/XL-15 3,510 WEB C-DM/DM/FLAT(W)-35 13,070 WEB C-GF/5BF-10 5,620 WEB C-GM/XL-25 4,820 WEB C-DM/DM/FLAT(W)-50 17,090 WEB C-GF/5BF-15 6,240 WEB C-GM/XL-35 5,620 WEB C-DM/DM-1M オープン 52 C-GF/5BF-25 7,640 WEB C-GM/XL-50 7,330 WEB C-DM/DM-2M オープン 52 C-GF/5BF-35 8,960 WEB C-GM/XL-75 11,780 WEB C-DM/DM-3M オープン 52 C-GF/5BF-50 11,670 WEB C-GM/XL ,110 WEB C-DM/DM-5M オープン 52 C-GF/5BM-1 2,620 WEB C-GM-15 3,000 WEB C-DM/DM/XL-7M オープン 52 C-GF/5BM-3 3,420 WEB C-GM-25 4,110 WEB C-DM/DM/XL-10M オープン 52 C-GF/5BM-6 3,710 WEB C-GM-35 4,780 WEB C-DM/DM/XL-15M オープン 52 C-GF/5BM-10 4,220 WEB C-GM-50 6,240 WEB C-DM/DM/XL-20M オープン 52 C-GF/5BM-15 4,730 WEB C-GM-75 10,000 WEB C-DMA/5BM-3 3,020 WEB C-GF/5BM-25 5,820 WEB C-GM ,600 WEB C-DMA/5BM-6 3,220 WEB C-GM/3RVF-1 1,110 WEB C-GM ,380 WEB C-DMA/5BM-10 3,510 WEB C-GM/3RVM-3 1,000 WEB C-GMA/GMA(45)-3 4,130 WEB C-DMA/5BM-15 4,020 WEB C-GM/3RVM-6 1,200 WEB C-GMA/GMA(45)-6 4,420 WEB C-DPM/DPM-3 3, C-GM/5BF-0.5 3,220 WEB C-GMA/GMA(45)-10 5,330 WEB C-DPM/DPM-6 4, C-GM/5BF-1 3,710 WEB C-GMA/GMA(45)-15 6,240 WEB C-DPM/DPM-10 4, C-GM/5BF-3 4,020 WEB C-GMA/GMA(90)-3 4,130 WEB C-DPM/DPM-15 5, C-GM/5BF-6 4,820 WEB C-GMA/GMA(90)-6 4,420 WEB C-DPM/DPM-25 7, C-GM/5BF-10 5,620 WEB C-GMA/GMA(90)-10 5,330 WEB C-DPM/DPM-35 11, C-GM/5BF-15 6,240 WEB C-GMA/GMA(90)-15 6,240 WEB C-DPM/DPM-50 15, C-GM/5BF-25 7,640 WEB C-GMA/GMA(90-UP)-3 4,130 WEB C-DPM/HM-3 2, C-GM/5BM-1 2,620 WEB C-GMA/GMA(90-UP)-6 4,420 WEB C-DPM/HM-6 2, C-GM/5BM-3 3,420 WEB C-GMA/GMA(90-UP)-10 5,330 WEB C-DPM/HM-10 2, C-GM/5BM-6 3,710 WEB C-GMA/GMA(90-UP)-15 6,240 WEB C-DPM/HM-15 2, C-GM/5BM-10 4,220 WEB C-GMA/GMA-3 3,420 WEB C-FM4/FM4-3 1,110 WEB C-GM/5BM-15 4,730 WEB C-GMA/GMA-6 3,710 WEB C-FM4/FM4-6 1,510 WEB C-GM/5BM-25 5,820 WEB C-GMA/GMA-10 4,420 WEB C-FM4/FM4-10 1,710 WEB C-GM/5BM-50 9,870 WEB C-GMA/GMA-15 5,220 WEB C-FM4/FM4-15 2,020 WEB C-GM/5BM-75 14,980 WEB C-GMA/GMA-25 6,240 WEB C-FM4/FM4-25 4,020 WEB C-GM/5BM ,020 WEB C-GMA/GMA-35 7,040 WEB C-FM6/FM4-3 1,110 WEB C-GM/GF-3 2, C-GMA/GMA-50 9,560 WEB C-FM6/FM4-6 1,510 WEB C-GM/GF-6 2, C-GMA/GMA-75 13,580 WEB C-FM6/FM4-10 1,710 WEB C-GM/GF-10 3, C-GMAC/GMAC-3 1,910 WEB C-FM6/FM4-15 2,020 WEB C-GM/GF-15 3, C-GMAC/GMAC-6 2,710 WEB C-FM6/FM4-25 4,020 WEB C-GM/GF-25 4, C-GMAC/GMAC-10 4,220 WEB C-FM6/FM6-3 1,110 WEB C-GM/GF-35 6, C-GMAC/GMAC-15 4,730 WEB C-FM6/FM6-6 1,510 WEB C-GM/GF-50 7, C-GMAC/GMAC-25 6,930 WEB C-FM9/FM9-10 2,510 WEB C-GM/GF-75 11, C-HDTP/HDTP-3 2,420 WEB C-FM6/FM6-10 1,710 WEB C-GM/GF , C-HDTP/HDTP-6 2,620 WEB C-FM6/FM6-15 2,020 WEB C-GM/GM(45)-3 2,820 WEB C-HDTP/HDTP-15 3,020 WEB C-FM6/FM6-25 4,020 WEB C-GM/GM(45)-6 3,020 WEB C-HDTP/HDTP-25 4,020 WEB C-FM9/FM9-3 1,910 WEB C-GM/GM(45)-10 4,130 WEB C-HDTP/HDTP-35 4,620 WEB C-FM9/FM9-6 2,220 WEB C-GM/GM(45)-15 4,730 WEB C-HDTP/HDTP-50 5,020 WEB C-FM9/FM9-15 2,910 WEB C-GM/GM(90)-3 2,820 WEB C-HDTP/HDTP-75 7,040 WEB C-FM9/FM9-25 4,820 WEB C-GM/GM(90)-6 3,020 WEB C-HM/DM-1M オープン 50 C-FODM/FODM-33 30, C-GM/GM(90)-10 4,130 WEB C-HM/DM-2M オープン 50 * 朱字 : 新製品 *URL ならびに各機種の詳細仕様は : を参照ください * 上記価格は全て税抜価格です 7

10 INDEX ーケーブル / コネクタ 3 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ C-HM/DM-3M オープン 50 C-MDM/MDM-10 5,420 WEB CON-HD15/G 40 WEB C-HM/DM-5M オープン 50 C-MDM/MDM-15 7,730 WEB CON-HD15/H 360 WEB C-HM/HM/A-C-3 4, C-MDM/MDM-25 10,560 WEB C-R3VM/R3VM-3 3,310 WEB C-HM/HM/A-C-6 4, C-MDMA/MGMA-3 3,820 WEB C-R3VM/R3VM-6 3,820 WEB C-HM/HM/A-C-10 5, C-MDMA/MGMA-6 3,820 WEB C-R3VM/R3VM-10 4,420 WEB C-HM/HM/A-D-3 4, C-MDMA/MGMA-10 4,220 WEB C-R3VM/R3VM-15 4,930 WEB C-HM/HM/A-D-6 4, C-MDMA/MGMA-15 4,530 WEB C-R3VM/R3VM-25 6,240 WEB C-HM/HM/A-D-10 5, C-MDMA/MGMA-25 4,930 WEB C-R3VM/R3VM-35 7,530 WEB C-HM/HM/ETH-3 3,020 WEB C-MDMA/MGMA-35 7,040 WEB C-R3VM/R3VM-50 9,440 WEB C-HM/HM/ETH-6 3,420 WEB C-MDP/HM-3 4,020 WEB C-R4VM/R4VM-3 3,710 WEB C-HM/HM/ETH-10 4,220 WEB C-MDP/HM-6 4,530 WEB C-R4VM/R4VM-6 4,220 WEB C-HM/HM/ETH-15 4,820 WEB C-MDPM/MDPM-3 3,820 WEB C-R4VM/R4VM-15 5,420 WEB C-HM/HM/ETH-25 7,640 WEB C-MDPM/MDPM-6 4,420 WEB C-R4VM/R4VM-25 6,930 WEB C-HM/HM/ETH-35 11,070 WEB C-MDPM/MDPM-10 5,020 WEB C-R4VM/R4VM-35 8,360 WEB C-HM/HM/ETH-50 14,580 WEB C-MDPM/MDPM-15 5,530 WEB C-R4VM/R4VM-50 10,470 WEB C-HM/HM/FLAT/ETH-10M オープン 50 C-MDPM/MDPM-25 7,730 WEB CRC-BLACK 20 WEB C-HM/HM/FLAT/ETH-15M オープン 50 C-MDPMA/MDPMA-1 3,510 CRC-BLUE 20 WEB C-HM/HM/FLAT/ETH-20M オープン 50 C-MDPMA/MDPMA-2 3,820 CRC-GREEN 20 WEB C-HM/HM/PICO-1 2, C-MDPMA/MDPMA-3 4,220 CRC-RED 20 WEB C-HM/HM/PICO-2 2, C-MDPMA/MDPMA-6 4,930 CRC-WHITE 20 WEB C-HM/HM/PICO-3 3, C-MDPMA/MDPMA-10 5,530 CRC-YELLOW 20 WEB C-HM/HM/PICO-6 3, C-MDPMA/MDPMA-15 6,040 C-RVM/RVM-3 1,200 WEB C-HM/HM/PICO-10 4, C-MDPMA/MDPMA-25 8,560 C-RVM/RVM-6 1,400 WEB C-HM/HM/PRO-3 3, C-MGM/MGM-1M オープン 54 C-RVM/RVM-10 1,510 WEB C-HM/HM/PRO-6 3, C-MGM/MGM-2M オープン 54 C-RVM/RVM-15 1,600 WEB C-HM/HM/PRO-10 4, C-MGM/MGM-3M オープン 54 C-RVM/RVM-25 1,710 WEB C-HM/HM/PRO-15 5, C-MGM/MGM-5M オープン 54 C-RVM/RVM-35 2,220 WEB C-HM/HM/PRO-25 8, C-MGMA/MGMA-3 3,820 WEB C-RVM/RVM-50 2,510 WEB C-HM/HM/PRO-35 11, C-MGMA/MGMA-6 3,820 WEB C-RVM/RVM-75 3,620 WEB C-HM/HM/PRO-50 16, C-MGMA/MGMA-10 4,220 WEB C-RVM/RVM-100 4,530 WEB C-HM/HM/PRO-65 20, C-MGMA/MGMA-15 4,930 WEB C-SC/SC/OM3-33 6,930 WEB C-HM/HM-1M オープン 50 C-MGMA/MGMA-25 7,040 WEB C-SC/SC/OM ,980 WEB C-HM/HM-2M オープン 50 C-MH1/MH1-3 5,420 WEB C-SC/SC/OM ,000 WEB C-HM/HM-3M オープン 50 C-MH1/MH1-6 6,730 WEB C-SC/SC/OM ,070 WEB C-HM/HM-5M オープン 50 C-MH1/MH1-10 8,040 WEB C-SC/SC/OM ,160 WEB C-HM/HM-7M オープン 50 C-MH1/MH1-15 9,440 WEB C-SC/SC/OM ,240 WEB C-HM/HM-10M オープン 50 C-MH1/MH ,270 WEB C-SF/2RVM-0.5 1,510 WEB C-HM/HM-KRTL-1M 2,020 WEB C-MH1/MH ,670 WEB C-SM/2BF-1 2,020 WEB C-HM/HM-KRTL-2M 2,420 WEB C-MH1/MH ,200 WEB C-SM/2BF-6 2,710 WEB C-HM/HM-KRTL-3M 3,310 WEB C-MH1/MH ,440 WEB C-SM/2BM-1 1,910 WEB CLS-AOCH-33 32, C-MH1/MH ,180 WEB C-SM/2BM-6 2,310 WEB CLS-AOCH-50 37, C-MH1/MH ,220 WEB C-SM/2BM-10 2,710 WEB CLS-AOCH-66 41, C-MH1/MH ,270 WEB C-SM/2RVM-3 1,910 WEB CLS-AOCH-98 46, C-MHM/MHM-1 3,510 WEB C-SM/2RVM-6 2,310 WEB CLS-AOCH , C-MHM/MHM-2 3,820 WEB C-SM/2RVM-10 2,510 WEB CLS-AOCH , C-MHM/MHM-3 4,130 WEB C-SM/SM WEB CLS-AOCH , C-MHM/MHM-6 4,620 WEB C-SM/SM WEB CLS-AOCH , C-MHM/MHM-10 5,730 WEB C-SM/SM-10 1,110 WEB CLS-AOCH , C-MHM/MHM-15 6,640 WEB C-SM/SM-15 1,600 WEB CLS-AOCH , C-MHM/MHM-25 10,560 WEB C-SM/SM-25 2,220 WEB CLS-AOCH , C-MHMA/MHMA-3 4,730 WEB C-SM/SM-35 2,420 WEB CLS-AOCH/XL-33 39, C-MHMA/MHMA-6 5,330 WEB C-SM/SM-50 2,620 WEB CLS-AOCH/XL-50 44, C-MHMA/MHMA-10 6,530 WEB C-SM/SM-75 3,710 WEB CLS-AOCH/XL-66 50, C-MHMA/MHMA-15 6,930 WEB C-SM/SM-100 5,130 WEB CLS-AOCH/XL-98 55, C-MHMA/MHMA-25 11,070 WEB C-SMA/SMA-3 1,800 WEB CLS-AOCH/XL , C-MHWP ,090 WEB C-SMA/SMA-6 2,310 WEB CLS-AOCH/XL , C-MHWP ,110 WEB C-SMA/SMA-10 2,620 WEB C-MBM/MBM-1 1,400 WEB C-MRVM/MRVM-1 1,000 WEB C-SMA/SMA-15 3,310 WEB C-MBM/MBM-2 1,710 WEB C-MRVM/MRVM-2 1,110 WEB C-SMA/SMA-25 3,820 WEB C-MBM/MBM-3 2,020 WEB C-MRVM/MRVM-3 1,200 WEB C-SMA/SMA-35 5,420 WEB C-MBM/MBM-6 2,510 WEB C-MRVM/MRVM-6 1,310 WEB C-SMA/SMA-50 6,840 WEB C-MBM/MBM-10 2,620 WEB C-MRVM/MRVM-10 1,400 WEB CTW-BNC-6 1,510 WEB C-MBM/MBM-15 3,420 WEB C-MRVM/MRVM-15 1,800 WEB C-UA/LTN/BK-3 2,070 WEB C-MBM/MBM-25 4,620 WEB C-MRVM/MRVM-25 2,020 WEB C-UA/LTN/BK-6 3,420 WEB C-MDM/MDM-3 3,510 WEB CON-HD15/BF 110 WEB C-UA/LTN/BL-3 2,070 WEB C-MDM/MDM-6 4,020 WEB CON-HD15/BM 110 WEB C-UA/LTN/BL-6 3,420 WEB * 朱字 : 新製品 *URL ならびに各機種の詳細仕様は : を参照ください * 上記価格は全て税抜価格です 8

11 INDEX ーケーブル / コネクタ 4 機種名 希望小売価格 ページ 機種名 希望小売価格 ページ C-UA/LTN/GR-3 2,070 WEB RR-C-GMA-10 4,690 WEB C-UA/LTN/GR-6 3,420 WEB RR-C-HM-0.5 4,530 WEB C-UA/LTN/PK-3 2,070 WEB RR-C-HM-1.5 4,930 WEB C-UA/LTN/PK-6 3,420 WEB RR-C-HM-3 6,180 WEB C-UA/LTN/WH-3 2,070 WEB RR-C-HM-6 8,020 WEB C-UA/LTN/WH-6 3,420 WEB RR-C-HM-10 10,490 WEB C-UA/LTN/YL-3 2,070 WEB RR-C-MH ,930 WEB C-UA/LTN/YL-6 3,420 WEB RR-C-MH1-3 6,560 WEB C-UAM/DC35-3 1, RR-C-MH1-6 7,420 WEB C-XLQM/XLQF WEB RR-C-MH1-10 8,670 WEB C-XLQM/XLQF-1.5 1,000 WEB RR-DG-6 9,040 WEB C-XLQM/XLQF-3 1,110 WEB RR-DG-10 11,640 WEB C-XLQM/XLQF-6 1,400 WEB RR-DG-15 14,870 WEB C-XLQM/XLQF-10 1,710 WEB RR-DG-25 20,690 WEB C-XLQM/XLQF-15 2,020 WEB RR-DG-35 26,510 WEB C-XLQM/XLQF-25 2,620 WEB RR-DG-50 33,620 WEB C-XLQM/XLQF-35 3,820 WEB RR-DG-65 41,380 WEB C-XLQM/XLQF-50 4,930 WEB RR-DG-75 45,000 WEB C-XLQM/XLQF-75 6,930 WEB RR-DG ,040 WEB C-XLQM/XLQF-100 8,960 WEB S C-XLQM/XLQF ,270 WEB SWM-1 3,730 WEB C-XLQM/XLQF ,580 WEB T G TL-B/CRIMP 20,110 WEB GALIL 4-C 23,290 WEB TL-B/REM 2,020 WEB GALIL 4-CO 13,980 WEB TL-LCT 22,130 WEB GALIL 4-O(PAIR) 11,180 WEB TL-STRIP 6,040 WEB GALIL 5-O 22,360 WEB TL-STRIP/C 1,000 WEB GALIL 6-C 27,930 WEB TL-WS 2,510 WEB GALIL 6-CO 16,760 WEB V GALIL 6-I 18,160 WEB VA GALIL 6-O(PAIR) 33,530 WEB Y GALIL 8-C 46,560 WEB YARDEN 4-C 32,600 WEB GALIL 8-CO 27,930 WEB YARDEN 4-O 15,820 WEB K YARDEN 5-O 31,670 WEB K-ABLE-A 27,930 WEB YARDEN 6-C 41,910 WEB K-ABLE-CAT6 27,930 WEB YARDEN 6-CH 53,090 WEB K-ABLE-DVI 27,930 WEB YARDEN 6-ID 32,600 WEB K-ABLE-USB 27,930 WEB YARDEN 6-O 46,560 WEB K-ABLE-VGA 27,930 WEB YARDEN 6-OD 26,070 WEB K-ABLE-VGA/A 27,930 WEB YARDEN 8-C 51,220 WEB K-POD301 14,890 WEB YARDEN 8-CH 74,490 WEB R YARDEN 8-T 46,560 WEB RR-AN-6 5,800 WEB YARDEN IH-1 37,240 WEB RR-AN-10 7,070 WEB RR-AN-15 8,160 WEB RR-AN-25 9,710 WEB RR-AN-35 11,780 WEB RR-AN-50 13,780 WEB RR-AN-75 18,130 WEB RR-AN ,760 WEB RR-AN ,890 WEB RR-AN ,730 WEB RR-ANEX-10 7,070 WEB RR-CA-HM-6 28,400 WEB RR-C-DM-1.5 4,930 WEB RR-C-DM-3 6,180 WEB RR-C-DM-6 8,020 WEB RR-C-DM-10 10,490 WEB RR-C-GF-1.5 2,820 WEB RR-C-GM-1.5 2,820 WEB RR-C-GM-3 3,090 WEB RR-C-GM-6 3,690 WEB RR-C-GM-10 4,330 WEB RR-C-GMA-1.5 3,360 WEB RR-C-GMA-3 3,560 WEB RR-C-GMA-6 4,110 WEB * 朱字 : 新製品 *URL ならびに各機種の詳細仕様は : を参照ください * 上記価格は全て税抜価格です 9

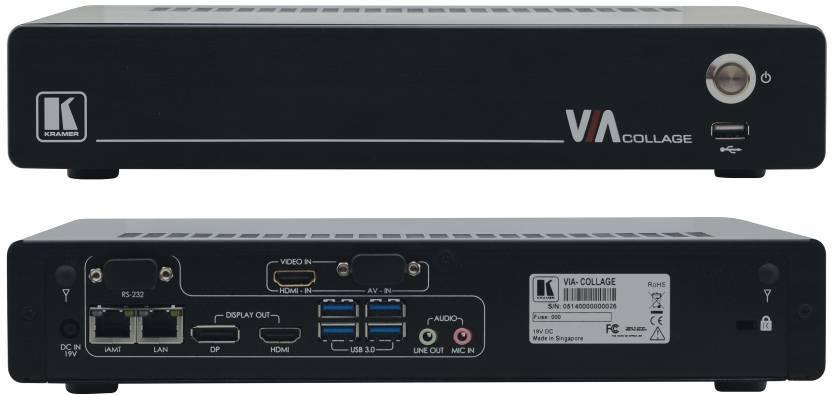

12 VIA COLLAGE 各種ミーティングスペースに対応する充実のコラボレーション ソリューションを提供 コラボレーション 希望小売価格 オープン VIAコラージュは 各種ミーティングスペースに対応する コラボレーション機能をユーザーに提供します PCまたはモバイル機器により ファイルサイズに依存しないコンテンツの共有 フルモーションのフルHDビデオの再生や ホワイトボードによる作業 他のユーザーとのチャットなどにも対応しています VIAコラージュは シングルディスプレイ時に最大 6デバイス デュアルディスプレイ時に最大 12デバイスを表示することができます (4K-UHDディスプレイにも対応しています) ユーザーはBYODで ディスプレイに映像を表示したり その画像を保存することもできます VIAコラージュは MacBook ipad およびiPhone における iosミラーリングとアンドロイドミラーリング (Lollipop OS 5.0 以降 ) により表示することもできます サードパーティーのコンファレンスアプリケーションにより 遠隔地からリアルタイムでミーティングに参加し コラボレーションすることができます VIA CAMPUS 教育や研修現場に先進のコラボレーションを提供 希望小売価格 オープン VIA キャンパスは 教育現場や 企業のトレーニング環境において 高度なコラ ボレーションとインタラクティブな学習を実現するツールを提供します 学生と教師がPCまたはモバイル機器から ディスプレイに表示しながら リアルタイムで一緒に文書を編集したり 資料を共有したり メインディスプレイをデジタルホワイトボードして利用すること など多くの機能を持ちます さらにVIA キャンパスは 学生が実際どの程度習得しているかを容易に 直ちに確認するための e-pollingとe-examアプリケーションを利用できます VIAキャンパスは シングルディスプレイ時に最大 6デバイス デュアルディスプレイ時に最大 12デバイスを表示することができます MacBook ipad およびiPhoneにおける iosミラーリングとアンドロイドミラーリング (Lollipop OS 5.0 以降 ) にも対応します 遠隔地の学生は サードパーティアプリケーションによって遠隔地からリアルタイムで容易にクラスに参加できます VIA CONNECT PRO 中規模の会議室や打合せスペースのコラボレーションに最適 希望小売価格 オープン VIA Connect PROは 中規模の会議室や打合せスペースに 理想的なコラボレーションのソリューションを提供します PCまたはモバイル機器により ファイルサイズに依存しないコンテンツの共有 さらにフルモーションのフル HDビデオ ( 最高 1080p60まで ) の再生や ホワイトボードによる作業 他のユーザーとのチャットなどにも対応しています VIA Connect PROは 1 台のメインディスプレイに最大 4デバイスまで表示することができ MacBook ipad およびiPhoneにおける iosミラーリングとアンドロイドミラーリング (Lollipop OS 5.0 以降 ) により表示することもできます 10

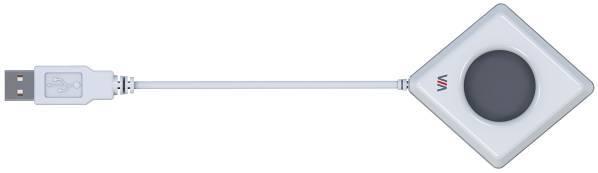

13 コラボレーション オプション VIA PAD 希望小売価格 オープン ワンタッチのシンプル操作で さらなる使いやすさを実現します 機能一覧 機能 仕様 内容 VIA Collage VIA Campus VIA Connect PRO ワイヤレス接続 BYOD 機器でワイヤレス接続 (BYOD:Bring Your Own Device) ios アンドロイド機器の画面イメージをモバイルミラーリングそのままメインディスプレイに表示 フルHDビデオストリーミング フルモーション動画再生最大解像度 1080/60P 1080/60P 1080/60P 同時最大接続数 同時ログイン可能な最大機器数 画面最大表示数 同時表示可能な最大機器数 シングル :6 シングル :6 デュアル :12 デュアル :12 4 ディスプレイレイアウト選択 等分割とサムネイルレイアウトから選択する機能 クラウド ( ファイルシェア ) 全参加メンバーにファイル送付する機能 ファイル転送機能 任意の参加者へファイルを転送する機能 ホワイトボード タッチスクリーン対応のホワイトボード機能 コントロール権 参加者がプレゼンターのPCをコントロールする機能 チャット 参加者間でインスタントメッセージを交換する機能 WEBブラウザ VIA 本体にブラウザをプリインストール ビューメインディスプレイ / スクリーンシェア メインディスプレイの映像を参加者のデバイスに表示する機能 Microsoft Office Skype GotoMeeting Lync サードパーティーアプリ及びWebEx 等のサードパーティアプリのプリインストール 強力なセキュリティ機能 ユーザー認証 1024ビット暗号化 ダイナミックルームコード HDMI 入力 HDMI 機器 ( カメラ DVD Blu-ray ) の入力 e-polling 学生の習得状況や意見を調査する機能を持つアプリケーション * ( インストール可能 ) e-exam インタラクティブな マルチメディアを使ったテスト機能を持つ * アプリケーション ( インストール可能 ) 4K-UHD 出力 4K-UHD 解像度対応のディスプレイに4K-UHD 解像度で表示 タッチスクリーン対応 タッチスクリーンディスプレイへの対応 集中管理機能 VIAサイトマネジメントからの集中管理対応 APIによる外部制御 外部からのコマンドによるコントロール機能 仕様一覧 1 HDMI 入力 VIA Collage VIA Campus VIA Connect PRO 4 USB USB USB USB LAN (10/100/1000) RJ-45 1 LAN (10/100/1000) RJ-45 4 USB 3.0 入出力ポート 1 アンバランスステレオ音声入力 ( ライン又はマイク ) 1 アンバランスステレオ音声入力 ( ライン又はマイク ) 1 LAN (10/100/1000) RJ-45 1 アンバランスステレオ音声出力 ( ライン ) 1 アンバランスステレオ音声出力 ( ライン ) 1 ヘッドフォン出力 1 iamt8.0 RJ-45: 拡張用 ( 未使用 ) 1 e-sata: 拡張用 ( 未使用 ) 1 RS ピン D-sub: 拡張用 ( 未使用 ) 映像出力 1 HDMI 1 ディスプレイポート 1 HDMI 1 DVI-I 1 HDMI 1 ミニディスプレイポート プロセッサ 2.9GHz Quadコア 2.9GHz Quadコア 1.4GHz Dualコア メインメモリ 4GB 4GB 4GB ストレージ 64GB SSD 60GB SSD 32GB SSD 電源 120W ACアダプタ (19V, 6.32A) 90W ACアダプタ (19V, 4.74A) 65W ACアダプタ (19V, 3.4A) 入力電圧 100V AC 50/60Hz 100V AC 50/60Hz 100V AC 50/60Hz 重量 2.3kg 1.28kg 0.475kg 外形寸法 29.7cm x 21.1cm x 5.6cm ( 幅 奥行 高さ ) 21.2cm x 19.6cm x 5.6cm ( 幅 奥行 高さ ) 11.8cm x 11.5cm x 4.0cm ( 幅 奥行 高さ ) 付属品 電源コード 電源コード 電源コード VESAマウントブラケット 1 ディスプレイポート - HDMI 変換ケーブル 1 DVI - VGA 変換ケーブル 1 ミニディスプレイポート - VGA 変換ケーブル オプション 2U ラックアダプタ 11

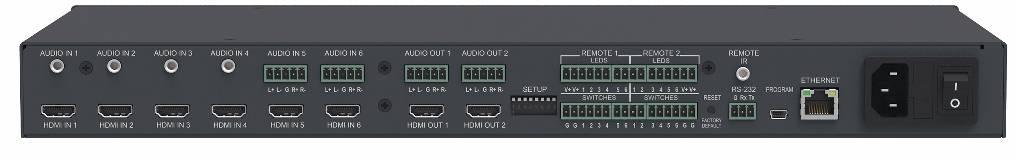

14 スイッチャー & ルーター VSM-4x4HFS 4x4 クワッドスケーラー / シームレスマトリックススイッチャー 希望小売価格 477,000 特長スケーリング技術 :PixPerfect スケーリングテクノロジー (Kramer 独自の高精度画素マッピング & 高品質スケーリング技術 ) HDTV 互換 HDCP 準拠 4 HDMI 入力 4 スケーリング HDMI 出力動作モード : シームレスマトリックススイッチャー ビデオウォール (2x2) デュアル (2 分割 PIP 又は P&P) クワッド (4 分割 ) シームレススイッチング : フレーム間を 0 トランジションタイムでスイッチングベゼルコレクション機能 : ビデオウォールモードでモニター間のベゼル補正 HDMI: ディープカラー対応エンベッディッド音声 : ドルビーデジタルプラス ドルビー TrueHD DTS DTS-HD リニア PCM (2CH/6CH/8CH) AC3 HDCP 及び EDID 設定 : 各ポートごとに設定可能出力解像度 :VGA ~ WUXGA 480i ~ 1080p ( 入力 ) 480p ~ 1080p ( 出力 ) マルチアスペクトレシオビデオプロセッサー内蔵 : カラー ヒュー シャープネス ノイズ コントラスト 輝度調整コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 イーサネットによる内蔵ウェブページプリセットメモリー : 各モードに 4 プリセットメモリ を持ち 保存されたプリセットの入出力構成に瞬時に切換え可能不揮発メモリ : 電源オフ時の最終セッティングを記憶 電源オン時に再現ミニ USB: ファームウエアのアップグレード用 仕様入力 :4 HDMI (HDMI, HDCP ver. 1.1) 出力 :4 HDMI (HDMI, HDCP ver. 1.1) 出力解像度 : ネイティブ 480p 576p 720p50 720p p p p x x x x x x x x x1200 映像遅延 : プログレッシブ入力時 :30ms ( 標準 ) コントロール : フロントパネル プログラミング用 USB ポート電源 :100V AC 最大 27VA 外形寸法 :48.3cm x 23.6cm x 4.45cm ( 幅 奥行 高さ ): 1U 重量 : 約 2.7kg 付属品 : 電源コード 取付金具 IR リモートコントローラー VS-62HA 6x2 HDMI/ 音声自動マトリックススイッチャー 希望小売価格 別途お問合せください 特長 / 仕様入力 :6 HDMI 4 ステレオ音声 (φ3.5 ミニジャック ) 2 ステレオ音声 (5 ピンターミナルブロック ) 出力 :2 HDMI 2 ステレオ音声 (5 ピンターミナルブロック ) 最大データ転送レート :8.91Gbps ( 各映像信号系統につき 最大 2.97Gbps) 最大解像度 :4K UHD WUXGA 4K@60Hz(4:2:0) を含む HDMI サポート :3D, ディープカラー x.v.color リップシンク ARC HEACパススルー Dolby TrueHD Dolby Digital Plus DTS HD 7.1 マルチチャネル音声アドバンスト オートAVスイッチングオプション : どちらか一方の出力又は双方 電源オフ時のラスト接続又は優先スイッチング マニュアル優先モードオーディオルーティング :HDMIエンベデッド音声の独立( 分離 ) ルーティングとアナログ音声信号の2つのバランス音声出力 HDMIでのプログラマブルステップイン機能 :SID-X3N DIP-30 等のステップイン対応機器との接続時 (HEC イーサネットチャンネル対応のHDMIケーブル使用) テストパターンジェネレーター内臓コントロール : フロントパネル IRリモートコントローラー ( 同梱 ) 外部リモートIRレシーバー( オプション ) RS-232 Ethernet 閉接点制御 内臓ウェブページ 制御プロトコル :Protocol

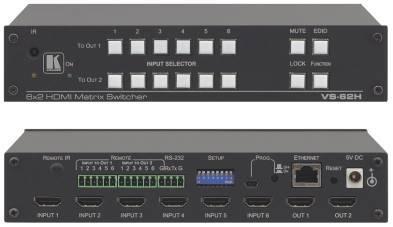

15 VS-62H 6x2 HDMI マトリックススイッチャー VS-42HN 4x2 HDMI マトリックススイッチャー VS-44HN 4x4 HDMI マトリックススイッチャー VS-48HN 4x8 HDMI マトリックススイッチャー VS-66HN 6x6 HDMI マトリックススイッチャー スイッチャー & ルーター 希望小売価格 261,500 仕様入力 :6 HDMI 出力 :2 HDMI コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) オプションの外部リモート用 IR レシーバー RS-232 Ethernet 接点制御 内蔵 Web サーバー最大データ転送レート :8.91Gbps ( 各映像信号系統につき 最大 2.97Gbps) HDCP 準拠 HDMI サポート : 3D, ディープカラー, x.v.color, Lip Sync, ARC, HEAC パススルー, Dolby TrueHD, Dolby Digital Plus, DTS HD 7.1 マルチチャンネル音声寸法 :21.5cm x 16.6cm x 4.4cm( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具 IR リモートコントローラーオプション : RK-1 19 インチラックアダプタ 仕様入力 :4 HDMI 出力 :2 HDMI コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, 7.1 マルチチャンネル音声寸法 :48.3cm x 18.3cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 取付金具 希望小売価格 230,100 希望小売価格 341,000 仕様入力 :4 HDMI 出力 :4 HDMI コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, Dolby TrueHD, Dolby Digital Plus, DTS HD, リニア PCM 7.1 サラウンド音声寸法 :48.3cm x 18.3cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 取付金具 希望小売価格 562,300 仕様入力 :4 HDMI 出力 :8 HDMI コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, Dolby TrueHD, Dolby Digital Plus, DTS HD, リニア PCM 7.1 サラウンド音声寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 取付金具 希望小売価格 562,300 仕様入力 :6 HDMI 出力 :6 HDMI コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, Dolby TrueHD, Dolby Digital Plus, DTS HD, リニア PCM 7.1 サラウンド音声寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 取付金具 VS-84HN 8x4 HDMI マトリックススイッチャー VS-88HN 8x8 HDMI マトリックススイッチャー 希望小売価格 562,300 仕様入力 :8 HDMI 出力 :4 HDMI コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, Dolby TrueHD, Dolby Digital Plus, DTS HD, リニア PCM 7.1 サラウンド音声寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 取付金具 希望小売価格 715,700 仕様入力 :8 HDMI 出力 :8 HDMI コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, Dolby TrueHD, Dolby Digital Plus, DTS HD, リニア PCM 7.1 サラウンド音声寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 取付金具 13

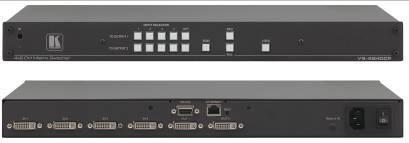

16 スイッチャー & ルーター VS-42HDCP 4x2 HDCP 準拠 DVI マトリックススイッチャー 仕様入力 :4 DVI-D (DVI-I コネクタ ) 出力 :2 DVI-D (DVI-I コネクタ ) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, 3D パススルー, Lip Sync 寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 取付金具 希望小売価格 261,500 VS-48HDCPXL 4x8 HDCP 準拠 DVI マトリックススイッチャー 仕様入力 :4 DVI-D (DVI-I コネクタ ) 出力 :8 DVI-D (DVI-I コネクタ ) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, 3D パススルー HDMI 圧縮音声チャネル寸法 :48.3cm x 23.6cm x 8.9cm( 幅 奥行 高さ ): 2U 付属品 : 電源コード IR リモートコントローラー 取付金具 希望小売価格 562,300 VS-66HDCPXL 6x6 HDCP 準拠 DVIマトリックススイッチャー 仕様入力 :6 DVI-D (DVI-I コネクタ ) 出力 :6 DVI-D (DVI-I コネクタ ) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, 3D パススルー HDMI 圧縮音声チャネル寸法 :48.3cm x 23.6cm x 8.9cm( 幅 奥行 高さ ): 2U 付属品 : 電源コード IR リモートコントローラー 取付金具 希望小売価格 562,300 VS-88HDCPXL 8x8 HDCP 準拠 DVIマトリックススイッチャー 仕様入力 :8 DVI-D (DVI-I コネクタ ) 出力 :8 DVI-D (DVI-I コネクタ ) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, 3D パススルー HDMI 圧縮音声チャネル寸法 :48.3cm x 17.8cm x 8.9cm( 幅 奥行 高さ ): 2U 付属品 : 電源コード IR リモートコントローラー 取付金具 希望小売価格 766,700 VS-44DT 4x4 HDMI/HDBTマトリックススイッチャー 希望小売価格 別途お問合せください 仕様入力 : 4 HDMI 4 アナログ音声 (φ3.5 ミニジャック )-HDMI 用出力 : 2 HDMI 4 HDBT ツイストペア (RJ-45) 4 アナログ音声 (φ3.5 ミニジャック )-HDMI 用 1 音声 (φ3.5 ミニジャック ) コントロール : エンベディッドウェブサーバー フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) HDTV 互換 / HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, Lip Sync, Dolby TrueHD, Dolby Digital Plus, DTS HD, 7.1 マルチチャネル音声寸法 :48.3cm x 17.8cm 4.45cm ( 幅 奥行 高さ ) : 1U 付属品 : 電源コード 取付金具 IR ブラスター IR レシーバー VS-88DT 8x8 HDMI/HDBTマトリックススイッチャー 希望小売価格 1,259,100 仕様入力 :8 HDMI 9 IR (φ3.5mm ミニジャック ) 1 RS-232 (D サブ 9 ピン ) 1 Ethernet (RJ-45) 1 ミニ USB 出力 :8 HDMI 8 HDBT ツイストペア (RJ-45) 9 IR (φ3.5mm ミニジャック ) コントロール : エンベディドウェブサーバー フロントパネル RS-232 IR リモートコントローラー ( 同梱 ) Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) 伝送距離 :100m HDCP 準拠 HDMI サポート : ディープカラー, x.v.color, Lip Sync, Dolby TrueHD, Dolby Digital Plus, DTS HD, 7.1 マルチチャネル音声寸法 :48.3cm x 35.4cm x 8.9cm( 幅 奥行 高さ ): 2U 付属品 : 電源コード 取付金具 IR ブラスター IR レシーバー 14

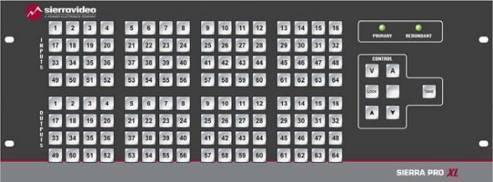

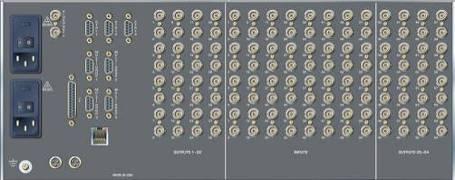

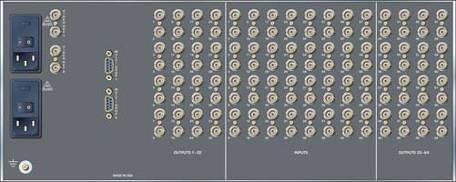

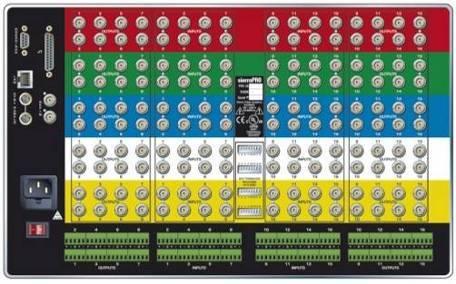

17 スイッチャー & ルーター Sierra PRO XL シリーズ希望小売価格別途お問合せください 816V5XL 8X16 RGBHV マトリックススイッチャー 1616V5XL 16X16 RGBHV マトリックススイッチャー 仕様入力 : 8/16 RGBHV (5BNC) 1 REF (BNC) 出力 : 16 RGBHV (5BNC) 1 REF ループ (BNC) コントロール : フロントパネル RS-232 RS-422 Ethernet 寸法 : 48.3cm x 48.3cm x 26.7cm ( 幅 奥行 高さ ) : 6U 付属品 : 電源コード ソフトウェアディスク ヒューズ Sierra Pro XL シリーズ 3232V5RXL 32X32 RGBHV マトリックススイッチャー 希望小売価格 別途お問合せください 仕様入力 : 32 RGBHV (5BNC) 1 REF (BNC) 出力 : 32 RGBHV (5BNC) 1 REF ループ (BNC) コントロール : フロントパネル RS-232 RS-422 Ethernet 寸法 : 48.3cm x 48.3cm x 40.0cm ( 幅 奥行 高さ ) : 9U 付属品 : 電源コード ソフトウェアディスク ヒューズ Sierra PRO XL シリーズ RGBHV マトリックススイッチャー 希望小売価格 別途お問合せください 3248V5XL 32X48 RGBHV マトリックススイッチャー 3264V5XL 32X64 RGBHV マトリックススイッチャー 4832V5XL 48X32 RGBHV マトリックススイッチャー 4848V5XL 48X48 RGBHV マトリックススイッチャー 4864V5XL 48X64 RGBHV マトリックススイッチャー 6432V5XL 64X32 RGBHV マトリックススイッチャー 6448V5XL 64X48 RGBHV マトリックススイッチャー 6464V5XL 64X64 RGBHV マトリックススイッチャー 共通仕様入力 : 32~64 RGBHV (5BNC) 1 REF (BNC) 出力 : 32~64 RGBHV (5BNC) 1 REF ループ (BNC) コントロール : フロントパネル RS-232 RS-422 Ethernet 寸法 : 48.3cm x 48.3cm x 88.9cm ( 幅 奥行 高さ ) : 20U 付属品 : 電源コード ソフトウェアディスク ヒューズ 15

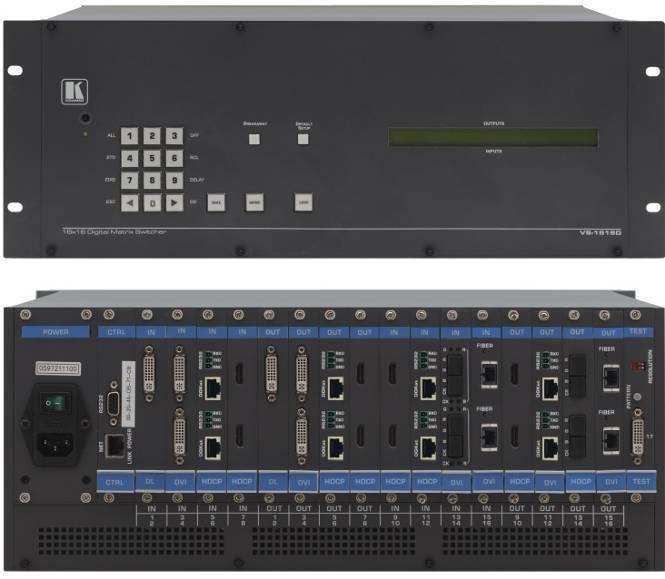

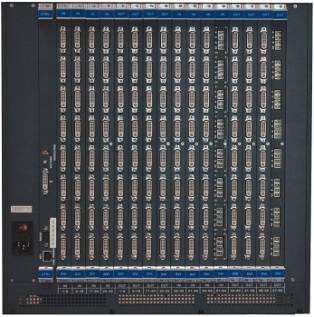

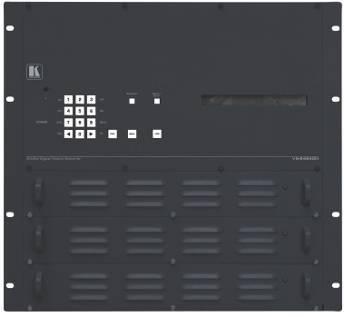

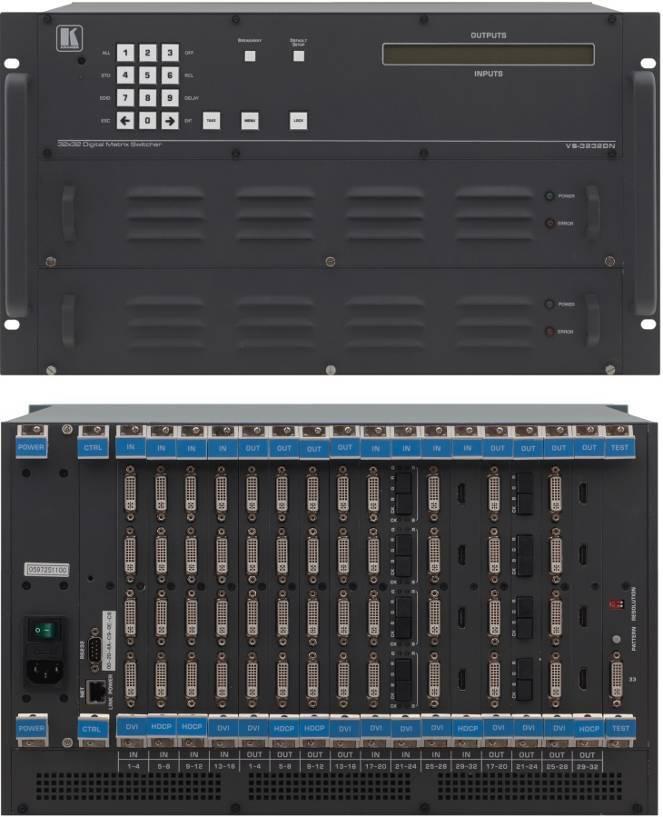

18 スイッチャー & ルーター VS-1616D 16x16 マルチフォーマットモジュール型デジタルマトリックススイッチャー特長 VS-3232DN 32x32 マルチフォーマットモジュール型デジタルマトリックススイッチャー 希望小売価格 オープン 最大データ転送レート : 10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) HDCP 準拠 : HDCP 対応モジュールを使用した場合 HDMIサポート : HDMI 圧縮音声チャンネルにも対応 DGKat 対応 : Kramerの独自技術であるツイスト ペア ケーブル伝送方式 TMDS 制御 通信の各信号を統合 Kramer Equalization & re-klocking : 伝送性能を高めるデジタル信号復元技術 Default EDID : 各入力が保有 EDID キャプチャ : ディスプレイ機器からEDIDをキャプチャして保存可能 TAKEボタン : 同時に複数のスイッチングを実行可能 メモリー機能 : 複数のスイッチングをプリセット保存 呼出し実行可能 内蔵テストパターンモジュール : 4 種類の解像度のテストパターンを利用可能 フロントパネルロック機能 : 誤操作防止対応 制御機能 : フロントパネル制御 IRリモートコントローラー RS-232 Ethernet K-Router Plus ソフトウェアアプリケーション 外形 : 標準 19インチ4Uサイズ ( ラックマウント用 Ears 付属 ) 仕様入力 : 最大 16 入力 各モジュールの構成によります 出力 : 最大 16 出力 各モジュールの構成によります 最大帯域幅 : 10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) 装着するモジュールに依存 コントロール : フロントパネルボタン IRリモコン RS-232 イーサネット 動作温度 : 0 ~ 40 保存温度 : -40 ~ +70 湿度 : 10~90% 結露のないこと 電源 : 100V 50/60Hz AC 135VA 外形寸法 : 48.3cm x 36.1cm x 4U ( 幅 奥行 高さ ) ラックマウント可能 重量 : 約 8.1kg 付属品 : 電源コード IRリモコン ラックマウント用 Ears 特長 希望小売価格 オープン 最大データ転送レート : 10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) HDCP 準拠 : HDCP 対応モジュールを使用した場合 HDMIサポート : HDMI 圧縮音声チャンネルにも対応 DGKat 対応 : Kramerの独自技術であるツイスト ペア ケーブル伝送方式 TMDS 制御 通信の各信号を統合 Kramer Equalization & re-klocking : 伝送距離性能を高めるデジタル信号復元技術 Default EDID : 各入力が保有 EDID キャプチャ : ディスプレイ機器からEDIDをキャプチャして保存可能 TAKEボタン : 同時に複数のスイッチングを実行可能 メモリー機能 : 複数のスイッチングをプリセット保存 呼出し実行可能 内蔵テストパターンモジュール : 4 種類の解像度のテストパターンを利用可能 フロントパネルロック機能 : 誤操作防止対応 制御機能 : フロントパネル制御 IRリモートコントローラー RS-232 Ethernet K-Router Plus ソフトウェアアプリケーション リダンダント電源 : PS-1DN ( オプション ) にてホットスワップ可能 仕様入力 : 最大 32 入力 各モジュールの構成によります 出力 : 最大 32 出力 各モジュールの構成によります 最大帯域幅 : 10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) 装着するモジュールに依存 コントロール : フロントパネルボタン IRリモコン RS-232 イーサネット 動作温度 : 0 ~ 40 保存温度 : -40 ~ +70 湿度 : 10~90% 結露のないこと 電源 : 100V 50/60Hz AC 320VA 外形寸法 : 48.3cm x 38.1cm x 6U ( 幅 奥行 高さ ) 重量 : 約 11.5kg 付属品 : 電源コード IRリモコン ラックマウント用 Ears オプション : リダンダント電源ユニット PS-1DN VS-6464DN 64x64 マルチフォーマットモジュール型デジタルマトリックススイッチャー 希望小売価格 オープン 仕様入力 : 最大 64 入力 各モジュールの構成によります 出力 : 最大 64 出力 各モジュールの構成によります 最大帯域幅 : 10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) 装着するモジュールに依存 コントロール : フロントパネルボタン IRリモコン RS-232 イーサネット 動作温度 : 0 ~ 40 保存温度 : -40 ~ +70 湿度 : 10~90% 結露のないこと 電源 : 100V 50/60Hz AC 420VA 外形寸法 : 48.3cm x 36cm x 10U ( 幅 奥行 高さ ) 重量 : 約 24kg 付属品 : 電源コード IRリモコン ラックマウント用 Ears オプション : リダンダント電源ユニット PS-1DN 16

19 VS-1616D 専用モジュール スイッチャー & ルーター 入力モジュール 希望小売価格 DGKat-IN2-F16 DGKat 2 入力モジュール 174,200 DL-IN1-F16 デュアルリンクDVI 1 入力モジュール 156,800 DVI-IN2-F16 DVI 2 入力モジュール (HDCP 非対応 ) 130,600 F610-IN2-F16 DVI 光ファイバー 2 入力モジュール (HDCP 非対応 ) 156,800 F670-IN2-F16 HDMI 光ファイバー 2 入力モジュール 460,000 H-IN2-F16 HDMI 2 入力モジュール 156,800 HAA-IN2-F16 HDMI 2 入力モジュール ( アナログ音声入力付 ) 191,900 HAD-IN2-F16 HDMI 2 入力モジュール ( デジタル音声入力付 ) 172,500 HDBT-IN2-F16 HDBaseT 2 入力モジュール 217,800 HDBT7-IN2-F16 HDBaseT Lite 2 入力モジュール 209,000 HDCP-IN2-F16 DVI 2 入力モジュール (HDCP 対応 ) 156,800 SDIA-IN2-F16 SDI 2 入力モジュール ( アナログ音声入力付 ) 別途お問合せください VGA-IN2-F16 PC 映像 (VGA) 2 入力モジュール 172,500 VGAA-IN2-F16 PC 映像 (VGA) 2 入力モジュール ( アナログ音声入力付 ) 209,000 出力モジュール DGKat-OUT2-F16 DGKat 2 出力モジュール 130,600 DL-OUT1-F16 デュアルリンクDVI 1 入力モジュール 90,400 DVI-OUT2-F16 DVI 2 出力モジュール (HDCP 非対応 ) 72,000 F610-OUT2-F16 DVI 光ファイバー 2 出力モジュール (HDCP 非対応 ) 156,800 F670-OUT2-F16 HDMI 光ファイバー 2 出力モジュール 460,000 HAA-OUT2-F16 HDMI 2 出力モジュール ( アナログ音声出力付 ) 108,400 HAD-OUT2-F16 HDMI 2 出力モジュール ( デジタル音声出力付 ) 99,200 HDBT-OUT2-F16 HDBaseT 2 出力モジュール 217,800 HDBT7-OUT2-F16 HDBaseT Lite 2 出力モジュール 209,000 HDCP-OUT2-F16 DVI 2 出力モジュール (HDCP 対応 ) 90,400 VGA-OUT2-F16 PC 映像 (VGA) 2 出力モジュール 99,200 VGAA-OUT2-F16 PC 映像 (VGA) 2 出力モジュール ( アナログ音声出力付 ) 114,900 BLP-F16 空きユニット用カバープレート 2,800 VS-3232DN 専用モジュール 入力モジュール 希望小売価格 DGKat-IN4-F32 DGKat 4 入力モジュール 261,500 DL-IN2-F32 デュアルリンクDVI 2 入力モジュール 209,000 DVI-IN4-F32 DVI 4 入力モジュール (HDCP 非対応 ) 244,100 F610-IN4-F32 DVI 光ファイバー 4 入力モジュール (HDCP 非対応 ) 282,300 F670-IN4-F32 HDMI 光ファイバー 4 入力モジュール 828,000 H-IN4-F32 HDMI 4 入力モジュール 303,100 HAA-IN4-F32 HDMI 4 入力モジュール ( アナログ音声入力付 ) 別途お問合せください HDBT-IN4-F32 HDBaseT 4 入力モジュール 341,000 HDCP-IN4-F32 DVI 4 入力モジュール (HDCP 対応 ) 303,100 出力モジュール DGKat-OUT4-F32 DGKat 4 出力モジュール 209,000 DL-OUT2-F32 デュアルリンクDVI 2 出力モジュール 115,400 DVI-OUT4-F32 DVI 4 出力モジュール (HDCP 非対応 ) 125,500 F610-OUT4-F32 DVI 光ファイバー 4 出力モジュール (HDCP 非対応 ) 282,300 F670-OUT4-F32 HDMI 光ファイバー 4 出力モジュール 828,000 H-OUT4-F32 HDMI 4 出力モジュール 172,500 HAA-OUT4-F32 HDMI 4 出力モジュール ( アナログ音声出力付 ) 別途お問合せください HDBT-OUT4-F32 HDBaseT 4 出力モジュール 341,000 HDCP-OUT4-F32 DVI 4 出力モジュール (HDCP 対応 ) 172,500 BLP-F32 空きユニット用カバープレート 2,800 VS-6464DN 専用モジュール 入力モジュール 希望小売価格 DVI-IN8-F64 DVI 8 入力モジュール (HDCP 非対応 ) 477,000 F610-IN8-F64 DVI 光ファイバー 8 入力モジュール (HDCP 非対応 ) 545,300 F670-IN8-F64 HDMI 光ファイバー 8 入力モジュール 別途お問合せください HDCP-IN8-F64 DVI 8 入力モジュール (HDCP 対応 ) 596,300 DGKat-IN8-F64 DGKat 8 入力モジュール 別途お問合せください 出力モジュール DVI-OUT8-F64 DVI 8 出力モジュール (HDCP 非対応 ) 250,900 F610-OUT8-F64 DVI 8 出力モジュール (HDCP 非対応 ) 545,300 F670-OUT8-F64 HDMI 光ファイバー 8 出力モジュール 別途お問合せください HDCP-OUT8-F64 DVI 4 出力モジュール (HDCP 対応 ) 341,000 DGKat-OUT8-F64 DGKat 8 出力モジュール 別途お問合せください BLP-F64 空きユニット用カバープレート 7,100 17

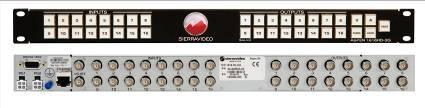

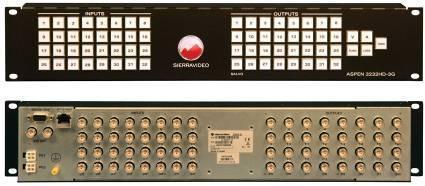

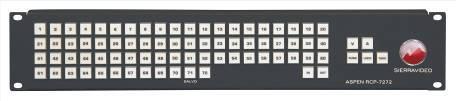

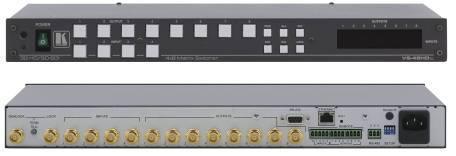

20 ASPEN 1616HD-3G 16x16 3G HD-SDI マトリックススイッチャー ASPEN 3232HD-3G 32x32 3G HD-SDI マトリックススイッチャー ASPEN 7272HD-3G 72x72 3G HD-SDI マトリックススイッチャー スイッチャー & ルーター 仕様入力 :16 3G HD-SDI/SDI (BNC) 1 REF (BNC) 出力 :16 3G HD-SDI/SDI (BNC) 1 REF ループ (BNC) コントロール : フロントパネル XY RS-232 RS-422 Ethernet 最大データ転送レート :3Gbps 外形寸法 :48.3cm x 6.4cm x 4.45cm ( 幅 奥行 高さ ) :1U 付属品 : 電源コード 仕様入力 :32 3G HD-SDI/SDI (BNC) 1 REF (BNC) 出力 :32 3G HD-SDI/SDI (BNC) 1 REF ループ (BNC) コントロール : フロントパネル XY RS-232 RS-422 Ethernet 最大データ転送レート :3Gbps 外形寸法 :48.3cm x 6.4cm x 8.9cm ( 幅 奥行 高さ ) :2U 付属品 : 電源コード 仕様入力 :72 3G HD-SDI/SDI (BNC) 1 REF (BNC) 出力 :72 3G HD-SDI/SDI (BNC) 1 REF ループ (BNC) コントロール : フロントパネル XY RS-232 RS-422 Ethernet 最大データ転送レート :3Gbps 外形寸法 :48.3cm x 6.4cm x 17.8cm ( 幅 奥行 高さ ) :4U 付属品 : 電源コード 希望小売価格 希望小売価格 希望小売価格 別途お問合せください RCP HD-3G 用コントロールパネル コントロール :Ethernet 10/100Base-T (RJ-45) 外形寸法 :48.3cm x 3.2cm x 4.5cm ( 幅 奥行 高さ ) : 1U 別途お問合せください RCP HD-3G 用コントロールパネル コントロール :Ethernet 10/100Base-T (RJ-45) 外形寸法 :48.3cm x 3.2cm x 8.9cm ( 幅 奥行 高さ ) : 2U 別途お問合せください RCP HD-3G 用コントロールパネル コントロール :Ethernet 10/100Base-T (RJ-45) 外形寸法 :48.3cm x 3.2cm x 8.9cm ( 幅 奥行 高さ ) : 2U VS-48HDXL 4x8 3G HD-SDI/HD-SDI/SDI マトリックススイッチャー 希望小売価格 357,700 仕様入力 :4 HD-SDI (BNC) 1 ゲンロック (BNC) 出力 :8 HD-SDI (BNC) 1 ゲンロックループ (BNC) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 RS-485 Ethernet 接点閉制御最大データ転送レート :2.97Gbps 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 取付金具 ヌルモデムアダプタ VS-82HDXL 8x2 3G HD-SDI/HD-SDI/SDI マトリックススイッチャー 希望小売価格 852,000 仕様入力 :8 HD-SDI (BNC) 1 ゲンロック (BNC) 出力 :2x2 HD-SDI (BNC) 1 ゲンロックループ (BNC) 2 HDMI *8 系統の入力信号から 2 系統 3 出力 (2 HD-SDI + 1 HDMI) 可能コントロール : フロントパネル RS-232 RS-485 Ethernet IR リモートコントローラー ( 別売 ) 最大データ転送レート :2.97Gbps 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード 取付金具 VS-88HDXL 8x8 HD-SDI/HD-SDI/SDI マトリックススイッチャー 希望小売価格 852,000 仕様入力 :8 HD-SDI (BNC) 1 ゲンロック (BNC) 出力 :8 HD-SDI (BNC) 1 ゲンロックループ (BNC) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 RS-485 Ethernet 接点閉制御最大データ転送レート :2.97Gbps 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 18

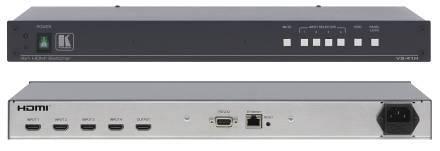

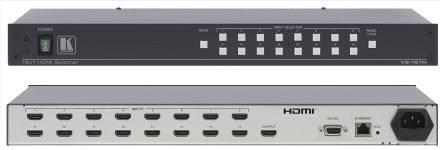

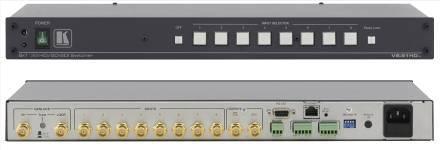

21 VS-21H-IR 2x1 HDMI スイッチャー (IR リモート対応 ) スイッチャー & ルーター 希望小売価格 48,700 仕様入力 :2 HDMI 出力 :1 HDMI コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート - リップシンク HDMI 非圧縮音声チャネル Dolby TrueHD DTS HD CEC 寸法 :12.0cm x 7.15cm x 2.76cm( 幅 奥行 高さ ) 付属品 :AC アダプタ IR リモートコントローラー 取付金具オプション : RK-3T 19 インチラックアダプタ VS-41H 4x1 HDMI スイッチャー 仕様入力 :4 HDMI 出力 :1 HDMI コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー x.v.color リップシンク 7.1 非圧縮音声チャネル外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 希望小売価格 108,400 VS-81H 8x1 HDMI スイッチャー 希望小売価格 156,800 仕様入力 :8 HDMI 出力 :1 HDMI コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー x.v.color リップシンク 7.1 非圧縮音声チャネル Dolby TrueHD DTS HD CEC 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー VS-161H 16x1 HDMI スイッチャー 仕様入力 :16 HDMI 出力 :1 HDMI コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 Ethernet 最大データ転送レート :4.95Gbps ( 各映像信号系統につき 最大 1.65Gbps) HDCP 準拠 HDMI サポート : リップシンク CEC 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 希望小売価格 183,100 VS-21HDCP-IR 2x1 HDCP 準拠 DVI スイッチャー (IR リモート対応 ) 希望小売価格 72,000 仕様入力 :2 DVI-D (DVI-I コネクタ ) 出力 :1 DVI-D (DVI-I コネクタ ) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 接点閉制御最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : HDMI 圧縮音声チャネル外形寸法 :14.3cm x 12.2cm x 4.36cm( 幅 奥行 高さ ) 付属品 :AC アダプタ IR リモートコントローラーオプション : RK インチラックアダプタ VS-81HDXL 8x1:2 3G HD-SDI/HD-SDI/SDIスイッチャー 希望小売価格 562,000 仕様入力 :8 HD-SDI (BNC) 1 ゲンロック (BNC) 出力 :1 HD-SDI (BNC) 1 ゲンロックループ (BNC) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 RS-485, Ethernet 接点閉制御最大データ転送レート : 最大 2.97Gbps 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 19

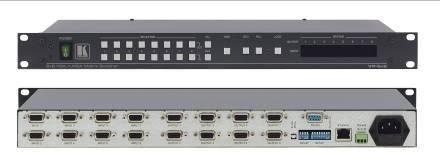

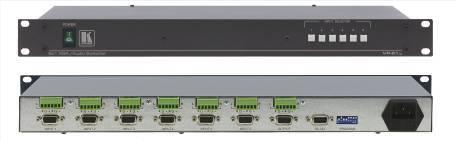

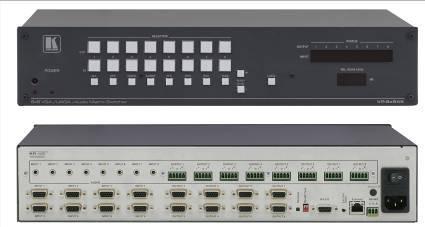

22 VP-8x8 8x8 PC 映像マトリックススイッチャー スイッチャー & ルーター 希望小売価格 341,000 仕様入力 :8 PC 映像 (HD15 ピン ) 出力 :8 PC 映像 (HD15 ピン ) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 RS-485 Ethernet 帯域幅 :400MHz 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード ヌルモデムアダプタ IR リモートコントローラーオプション : 外部 IR レシーバーケーブル VP-8x8AK 8x8 PC 映像 & ステレオ音声マトリックススイッチャー 希望小売価格 460,000 仕様入力 :8 PC 映像 (HD15 ピン ) 8 アンバランスステレオ音声 (φ3.5mm ミニジャック ) 出力 :8 PC 映像 (HD15 ピン ) 8 バランスステレオ音声 ( ターミナルブロック ) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 RS-485 Ethernet 内臓ウェブページ帯域幅 :360MHz ( 映像 ) 22kHz ( 音声 ) 外形寸法 :48.3cm x 17.8cm x 4.9cm( 幅 奥行 高さ ): 2U 付属品 : 電源コード 取付金具 外部リモート IR レシーバーケーブル VP-61XL 6x1 PC 映像 & バランスステレオ音声スイッチャー 仕様入力 :6 PC 映像 (HD15 ピン ) 6 バランスステレオ音声 ( ターミナルブロック ) 出力 :1 PC 映像 (HD15 ピン ) 1 バランスステレオ音声 ( ターミナルブロック ) コントロール : フロントパネル RS-232 帯域幅 :400MHz( 映像 ) 100kHz ( 音声 ) スイッチ所要時間 : 5ms 未満外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード 希望小売価格 130,600 VP-81KSI 8x1 PC 映像 & ステレオ音声ステップインスイッチャー 希望小売価格 193,300 仕様入力 :8 PC 映像 (HD15 ピン ) 8 アンバランスステレオ音声 (φ3.5mm ミニジャック ) 出力 :1 PC 映像 (HD15 ピン ) 1 ツイストペア (RJ-45) 1 アンバランスステレオ音声 (φ3.5mm ミニジャック ) 1 バランスステレオ音声 ( ターミナルブロック ) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 RS-485 閉接点制御 Ethernet 帯域幅 :440MHz ( 映像 ) 20kHz ( 音声 ) 150MHz (CAT5 Rec Out) 外形寸法 :43.6cm x 19.1cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード IR リモートコントローラー 取付金具 SI-AVGA ( リモートステップインモジュール ) 20

23 VS-211H 2x1 HDMI スタンバイスイッチャー スイッチャー & ルーター 希望小売価格 48,700 仕様入力 :2 HDMI 出力 :1 HDMI コントロール : 接点リモート (3 ピンターミナルブロック ) 入力選択スイッチ自動スタンバイスイッチング : 主映像信号が中断すると 自動的に副入力に切り替わる ( 主映像信号が検出されると再び戻る ) 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠 HDMI サポート : ディープカラー x.v.color リップシンク 7.1I 非圧縮音声チャネル CEC 外形寸法 :12.0cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション : RK-3T 19 インチラックアダプタ VS-211HA 2x1 HDMI スタンバイスイッチャー ( 音声入力付 ) VS-311H 3x1 HDMI ステレオ &S/PDIF 音声スタンバイスイッチャー 希望小売価格 72,000 仕様入力 :2 HDMI 2 アンバランスステレオ音声 (φ3.5mm ミニジャック ) 出力 :1 HDMI 1 アンバランスステレオ音声 (φ3.5mm ミニジャック ) コントロール : 接点リモート (3 ピンターミナルブロック ) 2 DIP スイッチ ( スイッチングモード切替用 ) 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠自動スタンバイスイッチング : 主映像信号が中断すると 自動的に副入力に切り替わる ( 主映像信号が検出されると再び戻る ) オートアウトシャットダウン : 一定時間無信号状態が続くと自動的に出力を停止外形寸法 :12.0cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション : RK-3T 19 インチラックアダプタ 希望小売価格 108,400 仕様入力 :3 HDMI 3 S/PDIF (RCA) 3 アンバランスステレオ音声 (φ3.5mm ミニジャック ) 出力 :1 HDMI 1 S/PDIF (RCA) 1 アンバランスステレオ音声 (φ3.5mm ミニジャック ) 1 バランス音声 ( ターミナルブロック ) コントロール : フロントパネル RS-232 Ethernet 接点閉制御 IR リモートコントローラー ( 同梱 ) 自動スタンバイスイッチング : 主映像信号が中断すると 自動的に副入力に切り替わる ( 主映像信号が検出されると再び戻る ) 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 準拠外形寸法 :21.6cm x 16.1cm x 4.4cm( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション : RK-1 19 インチラックアダプタ VS-211HDXL 2x1:2 3G HD-SDI/HD-SDI/SDI スタンバイスイッチャー 希望小売価格 174,200 仕様入力 :2 3G HD-SDI (BNC) 出力 :2 3G HD-SDI (BNC) コントロール : リモート閉接点 デフォルト入力選択スイッチ自動スタンバイスイッチング : 主映像信号が中断すると 自動的に副入力に切り替わる ( 主映像信号が検出されると再び戻る ) 最大データ転送レート :2.97Gbps 外形寸法 :12.0cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション : RK-3T 19 インチラックアダプタ VP-211K 2x1 PC 映像 & ステレオ音声スタンバイスイッチャー 希望小売価格 34,900 仕様入力 :2 PC 映像 (HD15 ピン ) 2 アンバランスステレオ音声 (φ3.5mm ミニジャック ) 出力 :1 PC 映像 (HD15 ピン ) 1 アンバランスステレオ音声 (φ3.5mm ミニジャック ) コントロール : 自動スイッチング 閉接点制御自動スタンバイスイッチング : 主映像信号が中断すると 自動的に副入力に切り替わる ( 主映像信号が検出されると再び戻る ) 帯域幅 :300MHz( 映像 ) 100kHz 以上 ( 音声 ) 外形寸法 :12.1cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション : RK-3T 19 インチラックアダプタ 21

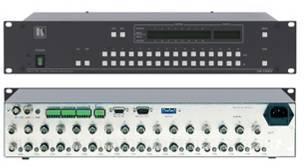

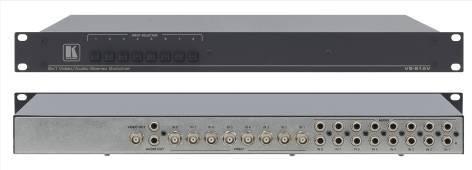

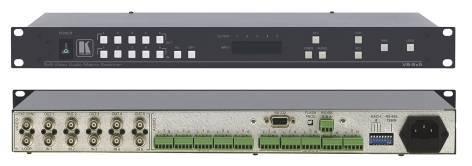

24 スイッチャー & ルーター VS-5x5 5x5 コンポジット映像 & バランスステレオ音声マトリックススイッチャー 希望小売価格 139,800 仕様入力 :5 コンポジット映像 (BNC) 5 バランスステレオ音声 ( ターミナルブロック ) 1 SYNC (BNC) 出力 :5 コンポジット映像 (BNC) 5 バランスステレオ恩師 ( ターミナルブロック ) 1 SYNC ループ (BNC) コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 RS-485 帯域幅 :70MHz( 映像 ) 29kHz ( 音声 ) 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード ヌルモデムアダプタ IR リモートコントローラー VS-162V 16x16 コンポジット映像マトリックススイッチャー 仕様入力 :16 コンポジット映像 / 8 YC / 4 RGBS / 5 YUV (BNC) 出力 :16 コンポジット映像 / 8 YC / 4 RGBS / 5 YUV (BNC) 1 ゲンロック C ループ (BNC) コントロール : フロントパネル IR リモートコントロール RS-232 RS-485 閉接点制御帯域幅 :90MHz 外形寸法 :48.3cm x 17.8cm x 8.9cm( 幅 奥行 高さ ): 2U 付属品 : 電源コード ヌルモデムアダプタオプション : 外部 IR レシーバーケーブル 希望小売価格 349,000 VS-41AV 4x1 コンポジット映像 & ステレオ音声機械式スイッチャー 仕様入力 :4 コンポジット映像 (BNC) 4 アンバランスステレオ音声 (RCA) 出力 :1 コンポジット映像 (BNC) 1 アンバランスステレオ音声 (RCA) 機械式スイッチング : 電源不要帯域幅 :520MHz ( 映像 ) 100kHz ( 音声 ) 外形寸法 :18.8cm x 10.2cm x 4.4cm( 幅 奥行 高さ ) オプション : RK インチラックアダプタ 希望小売価格 34,200 VS-601XLM 6x1:3 コンポジット映像 & ステレオ音声スイッチャー 仕様入力 :6 コンポジット映像 (BNC) 6 ステレオ音声 (RCA) 1 SYNC (BNC) 出力 :1x3 コンポジット映像 (BNC) 1x3 ステレオ音声 (RCA) コントロール : フロントパネル RS-232 RS-485 閉接点制御帯域幅 :400MHz ( 映像 ) 55kHz ( 音声 ) 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 付属品 : 電源コード ヌルモデムアダプタ 希望小売価格 113,900 VS-81AV 8x1 コンポジット映像 & ステレオ音声機械式スイッチャー 仕様入力 :8 コンポジット映像 (BNC) 8 アンバランスステレオ音声 (RCA) 出力 :1 コンポジット映像 (BNC) 1 アンバランスステレオ音声 (RCA) 機械式スイッチング : 電源不要帯域幅 :400MHz ( 映像 ) 100kHz ( 音声 ) 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ): 1U 希望小売価格 40,600 22

25 DIP-20 3 入力オートスイッチャー (HDBaseT 出力 ) スイッチャー & ルーター 希望小売価格 198,800 特長最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) 最大解像度 : 最大 4K UHD WUXGA (4:2:0) を含む HDTV 対応 HDCP 準拠 :HDCPリピーターモード対応のソース機器に対応 HDMI 準拠 :Deep Color, x.v.color 3D 自動入力検出 : 映像クロックの有無による自動入力選択 : マニュアル選択又は電源オフ時のラスト接続自動アナログ音声検出とエンベッディング I-EDID Pro Kramer Intelligent EDID Processing : インテリジェントEDID 処理とプロセスアルゴリズム HDMIプラグアンドプレイ動作データイコライゼーションとリクロッキング選択された音声のローカルディエンベッディングデジタルオーディオフォーマット対応 EDID 固定機能伝送距離 : 最長 130m ノーマルモード (2K) 最長 100m ノーマルモード (4K) 最長 180m BC HDKat6aケーブル使用時ローカルステップインスイッチング : フロントパネルボタン 接点制御電源供給 :PoE 機能にてレシーバーへの電源供給 (TP-588D 等 ) 外形 :MegaTOOLS サイズオプションのRK-T2Bにより 2 台並べて1Uラックマウント可能 仕様入力 :2 HDMI 1PC 映像 (HD15ピン) 1 アンバランスステレオ音声 ) (φ3.5mmミニジャック) 1V RMS ( 定格 ) 出力 :1 HDBaseT (RJ-45コネクタ) アンバランスステレオ音声 (φ3.5mmミニジャック) 1V RMS ( 定格 ) ポート :1 Ethernet (RJ 45) 1 RS 232 3ピンターミナルブロック 1 RS 232 3ピンターミナルブロック (HDBaseT 用 ), 1 USB ミニUSBコネクタ外部接点制御 : 入力のスイッチングを外部スイッチで制御 ( ステップイン 音量コントロール リセット ) 5ピンターミナルブロック電源 :48V DC 630mA 外形寸法 :18.75cm x 11.5cm x 2.54cm ( 幅 奥行 高さ ) 付属品 :ACアダプタ 48V 1.36A 電源コード ADC DPM/HF ディスプレイポート (M) - HDMI (F) 変換ケーブル DIP-30 3 入力オートスイッチャー (HDMI 出力 ) 希望小売価格 146,300 DIP-30 は DIP-20 の姉妹機で 出力が HDMI 仕様の機種です 仕様入力 :2 HDMI 1PC 映像 (HD15ピン) 1 アンバランスステレオ音声 ) (φ3.5mmミニジャック) 1V RMS ( 定格 ) 出力 :1 HDMI アンバランスステレオ音声 (φ3.5mmミニジャック) 1V RMS ( 定格 ) ポート :1 Ethernet (RJ 45) 1 RS 232 3ピンターミナルブロック 1 RS 232 3ピンターミナルブロック ( 拡張用 ), 1 USB ミニUSBコネクタ外部接点制御 : 入力のスイッチングを外部スイッチで制御 ( ステップイン 音量コントロール リセット ) 5ピンターミナルブロック電源 :12V DC 560mA 外形寸法 :18.75cm x 11.5cm x 2.54cm ( 幅 奥行 高さ ) 付属品 :ACアダプタ ADC DPM/HF ディスプレイポート (M) - HDMI (F) 変換ケーブル 23

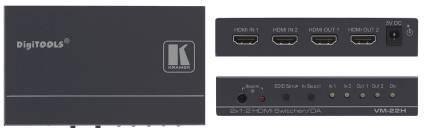

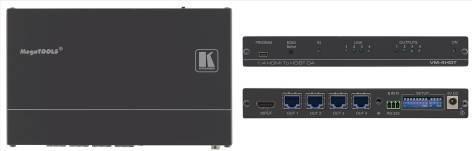

26 VM-2HXL 1:2 HDMI 分配器 VM-2HN 1:2 HDMI 分配器 VM-22H 2x1:2 HDMI スイッチャー & 分配器 VM-3HN 1:3 HDMI 分配器 VM-4HC 1:4 HDMI 分配器 VM-4HN 1:4 HDMI 分配器 VM-4HDT 1:4 HDMI 分配器 分配器 仕様入力 :1 HDMI 出力 :2 HDMI コントロール :EDID 情報を選択して保存するための選択ボタン 入力選択ボタン最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDMI サポート : ディープカラー x.v.color Lip Sync CEC 電源 :5V DC 910mA 外形寸法 :12.0cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 希望小売価格 54,000 希望小売価格 64,900 希望小売価格 81,200 希望小売価格 78,400 希望小売価格 90,400 希望小売価格 90,400 仕様入力 :1 HDMI 出力 :2 HDMI コントロール :EDID 情報を選択して保存するための選択ボタン 入力選択ボタン最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) HDMIサポート : ディープカラー x.v.color Dolby TrueHD Dolby Digital Plus DTS-HD 7.1マルチテャネル音声電源 :5V DC 800mA 外形寸法 :12.0cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 付属品 :ACアダプタ 取付金具オプション :RK-3T 19インチラックアダプタ 仕様入力 :2 HDMI 出力 :2 HDMI コントロール :EDID 情報を選択して保存するための選択ボタン 入力選択ボタン IR リモートコントローラー最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDMI サポート : ディープカラー x.v.color Lip Sync CEC 電源 :5V DC 910mA 外形寸法 :12.0cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具 IR リモートコントローラーオプション :RK-3T 19 インチラックアダプタ 仕様入力 :1 HDMI 出力 :3 HDMI コントロール :EDID 情報を選択して保存するための選択ボタン 入力選択ボタン最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) HDMIサポート : ディープカラー x.v.color Dolby TrueHD Dolby Digital Plus DTS-HD 7.1マルチチャネル音声電源 :5V DC 800mA 外形寸法 :12.0cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 付属品 :ACアダプタ 取付金具オプション :RK-3T 19インチラックアダプタ 仕様入力 :1 HDMI 出力 :4 HDMI コントロール :EDID 情報を選択して保存するための選択ボタン 読込ボタン最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDMI サポート : ディープカラー x.v.color 7.1 非圧縮音声チャネル電源 :5V DC 1.1A 外形寸法 :21.5cm x 16.3cm x 4.4cm( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-1 19 インチラックアダプタ 仕様入力 :1 HDMI 出力 :4 HDMI コントロール :EDID 情報を選択して保存するための選択ボタン 入力選択ボタン最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) HDMIサポート : ディープカラー x.v.color Dolby TrueHD Dolby Digital Plus DTS-HD 7.1マルチチャネル電源 :5V DC 800mA 外形寸法 :12.0cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 付属品 :ACアダプタ 取付金具オプション :RK-3T 19インチラックアダプタ 仕様入力 :1 HDMI RS-232 IR 出力 :4 HDBaseT ツイストペア (RJ-45) コントロール :EDID 情報を選択して保存するための選択ボタン最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) HDMI サポート : 3D ディープカラー x.v.color 電源 :5V DC 800mA 外形寸法 :18.8m x 11.5cm x 2.9cm( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-T2B 19 インチラックアダプタ 希望小売価格 183,100 24

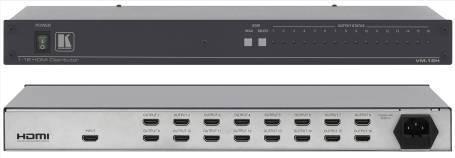

27 分配器 VM-8HN 1:8 HDMI 分配器 VM-28H 2x1:8 HDMI スイッチャー & 分配器 希望小売価格 183,100 仕様入力 :1 HDMI 出力 :8 HDMI 2 HDMI ループコントロール :EDID 情報を選択して保存するための選択ボタン 読込ボタン最大データ転送レート :8.91Gbps ( 各映像信号系統につき 最大 2.97Gbps) HDMI サポート - ディープカラー x.v.color Dolby TrueHD DTS-HD HDMI 非圧縮音声電源 :100V AC 50/60Hz 28VA 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ):1U 付属品 : 電源コード 取付金具 希望小売価格 174,200 仕様入力 :2 HDMI 出力 :8 HDMI コントロール :RS-232 IR リモートコントローラー ( 同梱 ) 入力選択ボタン EDID ボタン パネルロックボタン最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDMI サポート : ディープカラー x.v.color Lip Sync CEC 電源 :100V AC 50/60Hz 28VA 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ):1U 付属品 : 電源コード 取付金具 IR リモートコントローラーオプション : 外部リモート IR レシーバーケーブル VM-16H 1:16 HDMI 分配器 希望小売価格 224,700 仕様入力 :1 HDMI 出力 :16 HDMI コントロール :EDID 情報を選択して保存するための選択ボタン 読込ボタン最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDMI サポート : ディープカラー x.v.color Lip Sync CEC 電源 :100V AC 50/60Hz 48VA 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ):1U 付属品 : 電源コード 取付金具 VM-216H 2x1:16 HDMI スイッチャー & 分配器 VM-2HDCPXL 1:2 DVI 分配器 (HDCP 準拠 ) VM-4HDCPXL 1:4 DVI 分配器 (HDCP 準拠 ) VM-12HDCP 1:12 DVI 分配器 (HDCP 準拠 ) 希望小売価格 240,300 仕様入力 :2 HDMI 出力 :16 HDMI コントロール :RS-232 IR リモートコントローラー ( 同梱 ) 入力選択ボタン EDID ボタン パネルロックボタン最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDMI サポート : ディープカラー x.v.color Lip Sync CEC 電源 :100V AC 50/60Hz 48VA 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ):1U 付属品 : 電源コード 取付金具 IR リモートコントローラー 仕様入力 :1 DVI-D (DVI-I コネクタ ) 出力 :2 DVI-D (DVI-I コネクタ ) コントロール :EDID 情報を選択して保存するための選択ボタン最大解像度 :WUXGA (1920x1200) 1080p 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDMI サポート :HDMI 圧縮音声チャネル電源 :5V DC 810mA 外形寸法 :12.0cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 仕様入力 :1 DVI-D (DVI-I コネクタ ) 出力 :4 DVI-D (DVI-I コネクタ ) コントロール :EDID 情報を選択して保存するための選択ボタン 読込ボタン最大解像度 :UXGA 1080p 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) 電源 :100V AC 50/60Hz 17VA 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ):1U 付属品 : 電源コード 取付金具 仕様入力 :1 DVI-D (DVI-I コネクタ ) 出力 :12 DVI-D (DVI-I コネクタ ) コントロール :EDID 情報を選択して保存するための選択ボタン 入力選択ボタン最大データ転送レート :4.95Gbps ( 各映像信号系統につき 最大 1.65Gbps) HDMI サポート :HDMI 圧縮音声チャネル電源 :100V AC 50/60Hz 11VA 外形寸法 :48.3cm x 17.8cm x 4.45cm( 幅 奥行 高さ ):1U 付属品 : 電源コード 取付金具 希望小売価格 63,200 希望小売価格 97,400 希望小売価格 209,000 25

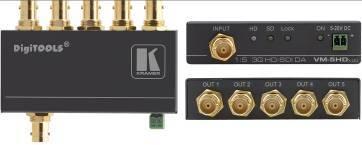

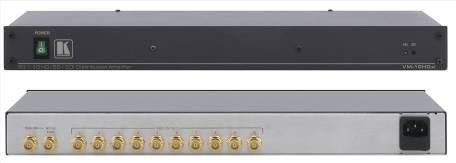

28 VM-2HDXL 1:2 3G HD-SDI/HD-SDI/SDI 分配器 分配器 仕様入力 :1 HD-SDI (BNC) 出力 :2 HD-SDI (BNC) 最大データ転送レート :2.97Gbps 電源 :12V 160mA 外形寸法 :6.22cm x 5.24cm x 2.41cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-4PT 19 インチラックアダプタ 希望小売価格 89,300 VM-4HDXL 1:4 3G HD-SDI/HD-SDI/SDI 分配器 仕様入力 :1 HD-SDI (BNC) 出力 :4 HD-SDI (BNC) 最大データ転送レート :3Gbps 電源 :5V DC 330mA 外形寸法 :12.0cm x 7.1cm x 2.4cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 希望小売価格 108,400 VM-5HDXLN 1:5 3G HD-SDI/HD-SDI/SDI 分配器 仕様入力 :1 HD-SDI (BNC) 出力 :5 HD-SDI (BNC) 最大データ転送レート :3Gbps 電源 :5V~20V DC:@5V 280mA 130mA 80mA 外形寸法 :9.9cm x 8.0cm x 2.5cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具 希望小売価格 125,500 VM-10HDXL 1:10 3G HD-SDI/HD-SDI/SDI 分配器 仕様入力 :1 HD-SDI (BNC) 出力 :10 HD-SDI (BNC) 1 SDI ループ (BNC) 最大データ転送レート :2.97Gbps 電源 :100V AC 50/60Hz 5VA 外形寸法 :48.3cm x 17.8cm x 4.45cm ( 幅 奥行 高さ ):1U 付属品 : 電源コード 取付金具 希望小売価格 272,000 PT-102VN 1:2 コンポジット映像分配器 VM-3VN 1:3 コンポジット映像分配器 104LN 1:4 コンポジット映像差動ライン分配器 105VB 1:5 コンポジット映像分配器 仕様入力 :1 コンポジット映像 (BNC) 出力 :1 コンポジット映像 (BNC) 電源 :12V DC 30mA 外形寸法 :6.0cm x 6.5cm x 2.5cm ( 幅 奥行 高さ ) 付属品 :AC アダプタオプション :RK-4PT 19 インチラックアダプタ 仕様入力 :1 コンポジット映像 (BNC) 出力 :3 コンポジット映像 (BNC) 電源 :12V DC 27mA 外形寸法 :11.7cm x 6.0cm x 3.2cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 仕様入力 :1 コンポジット映像 (BNC) 出力 :4 コンポジット映像 (BNC) 電源 :12V DC 95mA 外形寸法 :12.0cm x 7.5cm x 2.5cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 仕様入力 :1 コンポジット映像 (BNC) 出力 :5 コンポジット映像 (BNC) 電源 :12V DC 100mA 外形寸法 :12.0cm x 7.5cm x 2.5cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 希望小売価格 21,900 希望小売価格 31,400 希望小売価格 32,500 希望小売価格 34,600 26

29 VP-111K 1:1 PC 映像ラインドライバー (500MHz) VP-210K 1:1 PC 映像ラインドライバー (350MHz) VP-200DXL 1:2 PC 映像差動ライン分配器 VP-200K 1:2 PC 映像分配器 VP-300K 1:3 PC 映像分配器 VP-400K 1:4 PC 映像分配器 PT-102AN 1:2 ステレオ音声分配器 VM-1110XL 1:10 バランス音声分配器 分配器 仕様入力 :1 PC 映像 (HD15 ピン ) 出力 :1 PC 映像 (HD15 ピン ) 1 PC 映像ループ (HD15 ピン ) 帯域幅 :450MHz 電源 :5V DC 114mA 外形寸法 :12.0cm x 7.2cm x 2.4cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 仕様入力 :1 PC 映像 (HD15 ピン ) 出力 :1 PC 映像 (HD15 ピン ) 1 PC 映像ループ (HD15 ピン ) 帯域幅 :350MHz (-3dB) 電源 :5V DC 108mA 外形寸法 :12.0cm x 7.2cm x 2.4cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 仕様入力 :1 PC 映像 (HD15 ピン ) 出力 :2 PC 映像 (HD15 ピン ) 帯域幅 :400MHz 電源 :12V DC 150mA 外形寸法 :12.0cm x 7.2cm x 2.4cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 仕様入力 :1 PC 映像 (HD15 ピン ) 出力 :2 PC 映像 (HD15 ピン ) 帯域幅 :400MHz 電源 :5V DC 130mA 外形寸法 :12.0cm x 7.2cm x 2.4cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 仕様入力 :1 PC 映像 (HD15 ピン ) 出力 :3 PC 映像 (HD15 ピン ) 帯域幅 :400MHz 電源 :5V DC 130mA 外形寸法 :12.0cm x 7.2cm x 2.4cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 仕様入力 :1 PC 映像 (HD15 ピン ) 出力 :4 PC 映像 (HD15 ピン ) 帯域幅 :400MHz 電源 :5V DC 130mA 外形寸法 :12.0cm x 7.2cm x 2.4cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-3T 19 インチラックアダプタ 仕様入力 :1 アンバランスステレオ音声 (φ3.5 ミニジャック ) 出力 :2 アンバランスステレオ音声 (φ3.5 ミニジャック ) 最大出力レベル :5Vpp 電源 :12V DC 20mA 外形寸法 :6.22cm x 5.18cm x 2.44cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具オプション :RK-4PT 19 インチラックアダプタ 仕様 1:10 又は 2:1x5 で選択可能入力 :2 バランスステレオ音声 (XLR メス ) 出力 :10 バランスバランス音声 (XLR メス ) 最大出力レベル :23.8Vpp 電源 :100V AC 6VA 外形寸法 :48.3cm x 17.8cm x 4.5cm ( 幅 奥行 高さ ):1U 付属品 : 電源コード 希望小売価格 43,800 希望小売価格 40,600 希望小売価格 48,400 希望小売価格 24,400 希望小売価格 28,600 希望小売価格 34,600 希望小売価格 21,900 希望小売価格 120,700 27

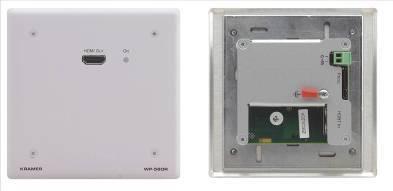

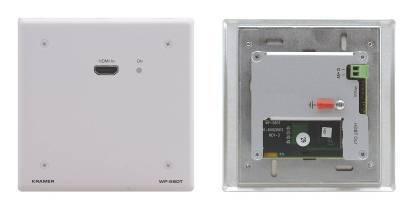

30 伝送器 & リピーター TP-580T/TP-580R HDMI/RS-232/IR ツイストペア送信器 (TP-580T) / 受信器 (TP-580R) 希望小売価格 希望小売価格 43,400(TP-580T) 43,400(TP-580R) 特長 最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) EDID パススルー : 入力ソース ディスプレイ間の EDID 信号をパスします HDMI サポート : ディープカラー x.v.color リップシンク HDMI 非圧縮音声チャネル Dolby TrueHD DTS-HD CEC 双方向 RS-232 IR インターフェース : 本機のファームウェアアップグレード及び HDBaseT を通じて RS-232 信号を送ります ケーブル : 最適な環境で使用する為に Kramer 製の STP ケーブル BC HDKat6A を使用して下さい インジケーター : 入力選択 出力 リンク 電源の各状態を表示する LED Compact DigiTOOLS : オプションの RK-3T を使用して 1U への 3 台並列マウントが可能です 伝送距離: 最大 70m 2K 解像度最大 40m 4K(UHD) 解像度 HDBaseT Technology 3Dパススルー 仕様 入力出力ポート寸法 ( 幅 奥行 高さ ) 付属品 TP-580T ( 送信器 ) 1 HDMI 1 HDBaseTツイストペア (RJ-45) 1 IR (φ3.5ミニジャック) 1 RS-232 (Dサブ9ピン) 12.0cm x 7.2cm x 2.4cm ACアダプタ TP-580R ( 受信器 ) 1 HDBaseTツイストペア (RJ-45) 1 HDMI 1 IR (φ3.5ミニジャック) 1 RS-232 (Dサブ9ピン) 12.0cm x 7.2cm x 2.4cm ACアダプタ WP-580T/WP-580R ウォールプレート型 HDMI ツイストペア送信器 (WP-580T) / 受信器 (WP-580R) 希望小売価格希望小売価格 52,600(WP-580T) 52,600(WP-580R) TP-581T HDMI/RS-232/IR/Ethernet ツイストペア送信器 特長以下 TP-582T と同様 最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) EDID パススルー : 入力ソース ディスプレイ間の EDID 信号を通過伝送距離 : 最大 70m 電源 :5V DC 360mA(WP-580T) / 930mA (WP-580R) 寸法 :11.4cm x 2.9cm x 11.4cm 重量 : 約 0.6kg 付属品 :AC アダプタ 希望小売価格 108,400 仕様入力 :1 HDMI 出力 :1 HDBaseT ツイストペア (RJ-45) ポート :1 IR (φ3.5 ミニジャック ) 1 RS-232 (D サブ 9 ピン ) 1 イーサネット (RJ-45) 寸法 :18.8cm x 11.4cm x 2.4cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ TP-582T/TP-582R HDMI/RS-232/IR/Ethernet ツイストペア送信器 (TP-582T) / 受信器 (TP-582R) 希望小売価格希望小売価格 121,700(TP-582T) 114,900(TP-582R) 特長 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDMI サポート : ディープカラー v.1.4 x.v.color Lip Sync HDMI 非圧縮音声チャネル Dolby TrueHD DTS-HD CEC EDID パススルー : ソースからディプレイへ EDID/ HDCP 信号を送信します コントロール : フロントパネル / 接点切替 イーサネットインターフェース :100BaseT を送信します 伝送距離 : 最大 130m (BC-HDKat6A 使用時 ) HDTV 互換 HDCP 準拠 HDBaseT Technology 双方向 RS-232 インターフェース : コマンドとデータは RS-232 で双方向に送信されるため ステータスのリクエストや送信先ユニットの制御が可能です ケーブル : シールドツイストペア (STP) ケーブルが必要です ( 最適な作動範囲や性能で使用するには Kramer 製 BC-HDKat6A をご使用下さい ) Compact MegaTOOLS: オプションの RK-T2B ラックアダプタを使用すると 1U ラックスペースに 横に並べて 2 台収納可能です < 注意 : 送信範囲は 使用する信号解像度 グラフィックカード ディスプレイによって異なります Kramer 製以外の CAT6 CAT7 ケーブルを使用した場合には これらの距離に達しない場合があります シールド両端がアースに接続されているシールドケーブルのみをご使用ください > 仕様 TP-582T ( 送信器 ) 入力 2 HDMI 出力 1 HDBaseTツイストペア (RJ-45) ポート 1 IR (φ3.5ミニジャック) 1 RS-232 (Dサブ9ピン) 1 イーサネット (RJ-45) 寸法 ( 幅 奥行 高さ ) 18.8cm x 11.4cm x 2.4cm 付属品 ACアダプタ TP-582R ( 受信器 ) 1 HDBaseTツイストペア (RJ-45) 1 HDMI 1 IR (φ3.5 ミニジャック ) 1 RS-232 (D サブ 9 ピン ) 1 イーサネット (RJ-45) 18.8cm x 11.4cm x 2.4cm ACアダプタ 28

31 伝送器 & リピーター PT-580T HDMI ツイストペア送信器 希望小売価格 40,600 特長仕様 TP-580R 又はWP-580R 等 ペアで使用可能入力 :1 HDMI HDBaseT Technology 出力 :1 HDBaseTツイストペア (RJ-45) 伝送距離 :70m (BC HDKat6a ケーブル使用時 ) 寸法 :6.2cm x 5.2cm x 2.4cm ( 幅 奥行 高さ ) ケーブル : シールドツイストペア (STP) ケーブルが必要です付属品 :ACアダプタ最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) HDMIサポート : ディープカラー x.v.color Lip Sync HDMI 非圧縮音声チャンネル Dolby TrueHD DTS-HD CEC 3Dパススルー Ultra-Compact Pico TOOLS : オプションのRK-4PTを使用して 1U への4 台並列マウントが可能です TP-580TXR/TP-580RXR HDMI/RS-232/IR ツイストペア送信器 (TP-580TXR) / 受信器 (TP-580RXR) 希望小売価格希望小売価格 61,100(TP-580TXR) 61,100(TP-580RXR) 特長 最大データ転送レート :10.2Gbps( 各映像信号系統につき 最大 3.4Gbps) EDID パススルー : 入力ソース ディスプレイ間の EDID 信号をパスします HDMI サポート : ディープカラー x.v.color リップシンク HDMI 非圧縮音声チャネル Dolby TrueHD DTS-HD CEC 3Dパススルー 双方向 RS-232インターフェース : 本機のファームウェアアップグレード及びHDBaseTを通じてRS-232 信号を送ります ケーブル: ケーブル : 最適な環境で使用する為に Kramer 製のSTPケーブル BC HDKat6Aを使用して下さい インジケーター: 入力選択 出力 リンク 電源の各状態を表示するLED Compact DigiTOOLS : オプションのRK-3Tを使用して 1U への3 台並列マウントが可能です 仕様 入力出力ポート寸法 ( 幅 奥行 高さ ) 付属品 TP-580TXR ( 送信器 ) 1 HDMI 1 HDBaseTツイストペア (RJ-45) 1 IR (φ3.5ミニジャック) 1 RS-232 (Dサブ9ピン) 12.0cm x 7.2cm x 2.4cm ACアダプタ 伝送距離 :130m ( ノーマルモード ) / 180m ( ウルトラモード ) HDBaseT Technology 2K & 4K サポート TP-580RXR ( 受信器 ) 1 HDBaseTツイストペア (RJ-45) 1 HDMI 1 IR (φ3.5ミニジャック) 1 RS-232 (Dサブ9ピン) 12.0cm x 7.2cm x 2.4cm ACアダプタ WP-580TXR/WP-580RXR ウォールプレート型 HDMI ツイストペア送信器 (WP-580TXR) / 受信器 (WP-580RXR) 希望小売価格希望小売価格 64,900(WP-580TXR) 64,900(WP-580RXR) 最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) EDID パススルー : 入力ソース ディスプレイ間の EDID 信号をパス伝送距離 :130m ( ノーマルモード ) / 180m ( ウルトラモード ) 電源 :5V DC 390mA(WP-580TXR) / 1.03A (WP-580RXR) 寸法 :11.4cm x 2.9cm x 11.4cm 重量 : 約 0.6kg 付属品 :AC アダプタ TP-590TXR/TP-590RXR HDMI/RS-232/USB/IR ツイストペア送信器 (TP-590TXR) / 受信器 (TP-590RXR) 希望小売価格希望小売価格 130,600(TP-590TXR) 130,600(TP-590RXR) 特長 最大データ転送レート :10.2Gbps ( 各信号系統共に 3.4Gbps( ノーマルモード )/1.65Gbps( ウルトラモード )) HDMI サポート : ディープカラー v.1.4 x.v.color Lip Sync HDMI 非圧縮音声チャネル Dolby TrueHD DTS-HD CEC EDID パススルー : ソースからディプレイへ EDID/ HDCP 信号を送信します POE 対応 :POE 対応のレシーバーに電源供給可能 双方向 RS-232: ステータスリクエスト 機器コントロール可能 ケーブル : シールドツイストペア (STP) ケーブルが必要です ( 最適な作動範囲や性能で使用するには Kramer 製 BC-HDKat6A をご使用下さい ) Compact MegaTOOLS: オプションの RK-T2B ラックアダプタを使用すると 1U ラックスペースに 横に並べて 2 台収納可能です 伝送距離 :130m( ノーマルモード )/180m( ウルトラモード ) HDBaseT 2.0 対応 2K & 4K サポート 3D パススルー < 注意 : 送信範囲は 使用する信号解像度 グラフィックカード ディスプレイによって異なります Kramer 製以外の CAT6 CAT7 ケーブルを使用した場合には これらの距離に達しない場合があります シールド両端がアースに接続されているシールドケーブルのみをご使用ください > 仕様 TP-590TXR ( 送信器 ) 入力 1 HDMI 1 アナログステレオ音声 (φ3.5ミニジャック) 出力 1 HDBaseTツイストペア (RJ-45) ポート 1 IR (φ3.5ミニジャック) 1 イーサネット (RJ-45) 2 RS-232 ( ターミナルブロック ) 1 USB 寸法 ( 幅 奥行 高さ ) 18.8cm x 11.5cm x 2.5cm 付属品 ACアダプタ TP-590RXR ( 受信器 ) 1 HDBaseTツイストペア (RJ-45) 1 HDMI 1 アナログステレオ音声 (φ3.5ミニジャック) 1 IR (φ3.5ミニジャック) 1 イーサネット (RJ-45) 2 RS-232 ( ターミナルブロック ) 4 USB 18.8cm x 11.5cm x 2.5cm ACアダプタ 29

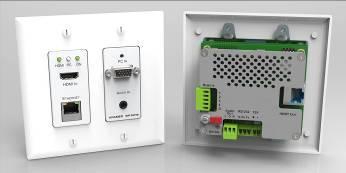

32 伝送器 & リピーター TP-578H HDMI/ 音声ツイストペア受信器 (DGKat) 希望小売価格 90,400 特長仕様 TP-577VH 等のDGKat 送信器とペアで使用可能入力 :1 DGKatツイストペア (RJ-45) 最大データ転送レート :4.95Gbps ( 各映像信号系統につき 最大 1.65Gbps) 出力 :1 HDMI 1 バランスステレオ音声 ( ターミナル HDMIサポート :x.v.color 3D マルチチャネル音声ブロック ) 1 アンバランスステレオ音声 (φ3.5 アナログ及びデジタル音声ディエンベッディングミニジャック ) 1 S/PDIF (RCA) ケーブル : シールドツイストペア (STP) ケーブルが必要です電源 :12V DC 200mA 伝送距離 :90m(1080i) 30m(1080p) (BC-DGKat524ケーブル使用時) 寸法 :12.0cm x 7.0cm x 2.4cm ( 幅 奥行 高さ ) 90m(1080i) 70m(1080p) (BC-DGKat623ケーブル使用時) 付属品 :ACアダプタ 100m(1080i) 90m(1080p) (BC-DGKat7a23ケーブル使用時) Compact DigiTOOLS : オプションのRK-3Tを使用して 1U への3 台並列マウントが可能です TP-588D DVI/HDMI/ 音声ツイストペア受信器 (HDBaseT) 特長 WP-20 又は TP-580TXR 等の HDBaseT 送信器とペアで使用可能 HDBaseT Technology 最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) POE 対応 :POE 対応のレシーバーに電源供給可能ケーブル : シールドツイストペア (STP) ケーブルが必要です伝送距離 :130m ( ノーマルモード )/ 180m ( ウルトラモード ) Compact MegaTOOLS : オプションの RK-T2B を使用して 1U への 2 台並列マウントが可能です 希望小売価格 183,100 仕様入力 :1 HDBaseT ツイストペア (RJ-45) 出力 :1 DVI 1 アンバランスステレオ音声 (φ3.5 ミニジャック ) 1 バランスステレオ音声 ( ターミナルブロック ) 1 S/PDIF (RCA) ポート :1 RS-232 ( ターミナルブロック ) 1 IR (φ3.5 ミニジャック ) 1 イータネット (RJ-45) 寸法 :18.8cm x 11.5cm x 2.5cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ WP-20 (WP-5VH2) HDMI & PC 映像 HDBaseT 送信器 ( ウォールプレート型 ) 特長 HDBaseT Technology 最大データ転送レート :10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) HDMI サポート : ディープカラー x.v.color 3D 自動入力選択 : マニュアル選択 / ラストコネクションコントロール :Kramer Protocol 3000 & 内臓ウェブページ ( イータネット ) 接点リモートケーブル : シールドツイストペア (STP) ケーブルが必要です伝送距離 :130m ( ノーマルモード /1080p@60Hz@36bpp) / 180m ( ウルトラモード /1080p@60Hz@24bpp) BC-HDKat6A 使用時 希望小売価格 177,600 仕様入力 :1 HDMI 1 PC 映像 (HD15 ピン ) 1 アンバランスステレオ音声 (φ3.5 ミニジャック ) 出力 :1 HDBaseT ツイストペア (RJ-45) 1 アンバランスステレオ音声 (φ3.5 ミニジャック ) ポート :1 イーサネット (RJ-45) 1 RS-232 (3 ピンターミナルブロック ) 寸法 :11.4cm x 3.8cm x 11.4cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ FC-1DGH DGKat HDBaseT コンバーター 希望小売価格 78,400 特長最大データ転送レート :4.95Gbps ( 各映像信号系統につき 最大 1.65Gbps) 伝送距離 :130m / 180m ( ウルトラモード対応受信器と組み合わせ時 ) 仕様入力 :1 DGKatツイストペア (RJ-45) 1 イーサネット (RJ-45) 出力 :1 HDBaseTツイストペア (RJ-45) ( 送信 ) BC-HDKat6A 使用時 寸法 :12.1cm x 7.0cm x 2.4cm ( 幅 奥行 高さ ) 伝送距離 :90m(1080i) 30m(1080p) (BC-DGKat524ケーブル使用時) 付属品 :ACアダプタ ( 受信 ) 90m(1080i) 70m(1080p) (BC-DGKat623ケーブル使用時) 100m(1080i) 90m(1080p) (BC-DGKat7a23ケーブル使用時) Compact DigiTOOLS : オプションのRK-3Tを使用して 1Uへの3 台並列マウントが可能です PT-571HDCP/PT-572HDCP+ DVI ツイストペア送信器 (PT-571HDCP) / 受信器 (PT-572HDCP+) 希望小売価格希望小売価格 36,400(PT-571HDCP) 36,400(PT-572HDCP+) 特長 最大データ転送レート :4.95Gbps( 各映像信号系統につき 最大 1.65Gbps) EDID パススルー : 入力ソース ディスプレイ間の EDID 信号をパスします ケーブル : 最適な環境で使用する為に Kramer 製の STP ケーブル BC-DGKAT5 BC-DGKAT6 BC-DGKAT7 を使用して下さい 伝送距離 :90m(1080i) 30m(1080p) (BC-DGKat524 ケーブル使用時 ) 90m(1080i) 70m(1080p) (BC-DGKat623 ケーブル使用時 ) 100m(1080i) 90m(1080p) (BC-DGKat7a23 ケーブル使用時 ) Power Connect システム : 装置間の距離が 90m 以内であれば 送信器か受信器のどちらか一方に電源を接続するだけで 両方に電源が供給されます Ultra-Compact Pico TOOLS : オプションの RK-4PT を使用して 1U への 4 台並列マウントが可能です < 注意 : 送信範囲は 使用する信号解像度 グラフィックカード ディスプレイによって異なります Kramer 製以外の CAT6 CAT7 ケーブルを使用した場合には これらの距離に達しない場合があります シールド両端がアースに接続されているシールドケーブルのみをご使用ください > 仕様 入力 出力 電源 寸法 ( 幅 奥行 高さ ) 付属品 1 DVI-D (DVI-I コネクタ ) 1 ツイストペア (RJ-45) 12V DC 308mA ( 送受信器両方で ) 6.2cm x 5.2cm x 2.4cm AC アダプタ 取付金具 PT-571HDCP ( 送信器 ) 1 ツイストペア (RJ-45) 1 DVI-D (DVI-I コネクタ ) 12V DC 250mA 6.2cm x 5.2cm x 2.4cm AC アダプタ 取付金具 PT-572HDCP+ ( 受信器 ) 30

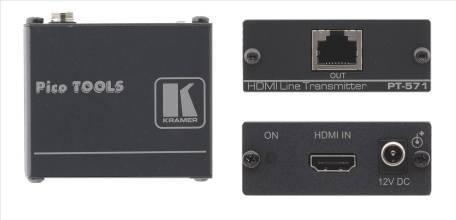

33 伝送器 & リピーター PT-571/PT-572+ HDMI ツイストペア送信器 (PT-571) / 受信器 (PT-572+) 希望小売価格希望小売価格 36,400(PT-571) 36,400(PT-572+) 特長 最大データ転送レート :4.95Gbps( 各映像信号系統につき 最大 1.65Gbps) EDID パススルー : 入力ソース ディスプレイ間の EDID 信号をパスします ケーブル : 最適な環境で使用する為に Kramer 製の STP ケーブル BC-DGKAT5 BC-DGKAT6 BC-DGKAT7 を使用して下さい 伝送距離 :90m(1080i) 30m(1080p) (BC-DGKat524 ケーブル使用時 ) 90m(1080i) 70m(1080p) (BC-DGKat623 ケーブル使用時 ) 100m(1080i) 90m(1080p) (BC-DGKat7a23 ケーブル使用時 ) Power Connect システム : 装置間の距離が 90m 以内であれば 送信器か受信器のどちらか一方に電源を接続するだけで 両方に電源が供給されます Ultra-Compact Pico TOOLS : オプションの RK-4PT を使用して 1U への 4 台並列マウントが可能です < 注意 : 送信範囲は 使用する信号解像度 グラフィックカード ディスプレイによって異なります Kramer 製以外の CAT5 CAT6 CAT7 ケーブルを使用した場合には これらの距離に達しない場合があります シールド両端がアースに接続されているシールドケーブルのみを使用のこと > 仕様 入力 出力 電源 寸法 ( 幅 奥行 高さ ) 付属品 1 HDMI 1 ツイストペア (RJ-45) 12V DC 250mA( 受信器へ給電時 ) 6.2cm x 5.2cm x 2.4cm AC アダプタ PT-571 ( 送信器 ) 1 ツイストペア (RJ-45) 1 HDMI 12V DC 250mA( 送信器へ給電時 ) 6.2cm x 5.2cm x 2.4cm AC アダプタ PT-572+ ( 受信器 ) WP-571/WP-572+ ウォールプレート型 HDMI ツイストペア送信器 (WP-571) / 受信器 (WP-572+) 希望小売価格希望小売価格 36,400(WP-571) 36,400(WP-572+) PT-571/PT-572+ のウォールプレート型版です 電源 :12V DC 190mA ( 単独使用時 ) / 360mA ( 片端給電時 ) 寸法 :3.3cm x 3.6cm x 10.4cm 重量 : 約 0.08kg 付属品 :AC アダプタ TP-573 / TP-574 HDMI/RS-232/IR ツイストペア送信器 (TP-573) / 受信器 (TP-574) 希望小売価格希望小売価格 40,600(TP-573) 40,600(TP-574) 特長 最大データ転送レート :4.95Gbps( 各映像信号系統につき 最大 1.65Gbps) EDID パススルー : 入力ソース ディスプレイ間の EDID 信号をパスします HDMI サポート : ディープカラー対応 V.1.4 x.v.color リップシンク HDMI 非圧縮音声チャネル Dolby TrueHD DTS-HD ケーブル : 最適な環境で使用する為に Kramer 製の STP ケーブル BC-DGKAT5 BC-DGKAT6 BC-DGKAT7 を使用して下さい 伝送距離 :90m(1080i) 30m(1080p) (BC-DGKat524 ケーブル使用時 ) 90m(1080i) 70m(1080p) (BC-DGKat623 ケーブル使用時 ) 100m(1080i) 90m(1080p) (BC-DGKat7a23 ケーブル使用時 ) Power Connect システム : 装置間の距離が 90m 以内であれば 送信器か受信器のどちらか一方に電源を接続するだけで 両方に電源が供給されます Compact DigiTOOLS : オプションの RK-3T を使用して 1U への 3 台並列マウントが可能です < 注意 : 送信範囲は 使用する信号解像度 グラフィックカード ディスプレイによって異なります Kramer 製以外の CAT5 CAT6 CAT7 ケーブルを使用した場合には これらの距離に達しない場合があります シールド両端がアースに接続されているシールドケーブルのみを使用のこと > 仕様 入力出力 TP-573 ( 送信器 ) 1 HDMI 1 ツイストペア (RJ-45) TP-574 ( 受信器 ) 1 ツイストペア (RJ-45) 1 HDMI 電源寸法 ( 幅 奥行 高さ ) 付属品 12V DC 510mA 12.0cm x 7.2cm x 2.4cm ACアダプタ -12V DC (TP-573より供給) 12.0cm x 7.2cm x 2.4cm 31

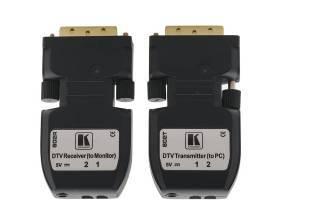

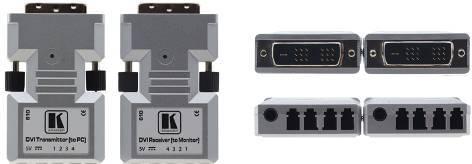

34 602R/T DVI 光ファイバー (2LC) 送信器 & 受信器 伝送器 & リピーター 特長最大データ転送レート :4.95Gbps ( 各映像信号系統につき 最大 1.65Gbps) 最大解像度 :WUXGA (1920x1200)@60Hz 1080p HDCP 非対応規格準拠 :IEC (EMC) 対応規格 :DVI 1.0 DDC2B EMI/RFI フリーケーブル :2LC マルチモード又はシングルモード光ファイバーケーブル伝送距離 :400m ( マルチモード ) / 1500m ( シングルモード ) 希望小売価格 79,160 ( セット価格 ) 仕様入力 :1 DVI-D (602T) 2 LC 光コネクタ (602R) 出力 :2 LC 光コネクタ (602T) 1 DVI-D (602T) 使用光ファイバー :2 LC マルチモード / シングルモード寸法 :3.9cm x 6.9cm x 1.5cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 610R/T DVI 光ファイバー (4LC) 送信器 & 受信器 特長最大データ転送レート :4.95Gbps ( 各映像信号系統につき 最大 1.65Gbps) HDCP 非対応規格準拠 :IEC (EMC) 対応規格 :DVI 1.0 DDC2B EMI/RFI フリーケーブル :4LC 又は 2x2LC マルチモード光ファイバーケーブル伝送距離 :400m 電源 :AC アダプタ ( 同梱 ) 又はソースから 5V DC 希望小売価格 55,780 ( セット価格 ) 仕様入力 :1 DVI-D (610T) 4 LC 光コネクタ (610R) 出力 :4 LC 光コネクタ (610T) 1 DVI-D (610T) 使用光ファイバー :4 LC マルチモード寸法 :3.8cm x 7.2cm x 1.9cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 614R/T DVI 光ファイバー (1SC) 送信器 & 受信器 特長最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) 最大解像度 :WUXGA (1920x1200) 2K 1080p(XGA 非対応 ) HDCP 非対応規格準拠 :IEC (EMC) EDID キャプチャー EMI/RFI フリーケーブル :1SC マルチモード光ファイバーケーブル伝送距離 :500m ( マルチモード ) 電源 :AC アダプタ ( 同梱 ) 又はソースから 5V バスパワー ( 自動検出 ) 希望小売価格 88,380 ( セット価格 ) 仕様入力 :1 DVI-D (614T) 1 SC 光コネクタ (614R) 出力 :1 SC 光コネクタ (614T) 1 DVI-D (614T) 使用光ファイバー :1 SC マルチモード寸法 :3.9cm x 5.6cm x 1.5cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 616R/T DVI デュアルリンク光ファイバー (2LC) 送信器 & 受信器 特長仕様最大データ転送レート :13.5Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDCP 非対応規格準拠 :IEC (EMC) EDIDキャプチャー EMI/RFIフリーケーブル :2LC マルチモード光ファイバーケーブル伝送距離 :500m ( マルチモード ) 電源 :ACアダプタ( 同梱 ) 又はソースから5Vバスパワー ( 自動検出 ) 最大解像度 :HDTV 480p 720p 1080p / Vesa:VGA~WQUXGA@30Hz(XGA 非対応 ) 希望小売価格 204,780 ( セット価格 ) 入力 :1 DVI-D (616T) 2 LC 光コネクタ (616R) 出力 :2 LC 光コネクタ (616T) 1 DVI-D (616T) 使用光ファイバー :2 LC デュプレックスマルチモード寸法 :3.9cm x 7.0cm x 1.5cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 670T HDMI 光ファイバー (1SC) 送信器 特長最大データ転送レート :3.5Gbps (670RNと組み合わせた場合 4Kx2K 対応 ) ケーブル : マルチモード光ファイバー OM3ケーブル (SCコネクタ) 伝送距離 EDIDパススルー : 入力ソース ディスプレイ間のEDID 信号を送信します Compact DigiTOOLS : オプションのRK-3Tラックアダプタを使用すると 1Uラックスペースに 横に並べて3 台収納可能です HDMIサポート : ディープカラー対応 x.v.color リップシンク HDMI 非圧縮音声チャネル Dolby TrueHD DTS-HD CEC 希望小売価格 261,500 仕様入力 :1 HDMI 出力 :1 SC 光コネクタ使用光ファイバー : マルチモード OM3 光ファイバー寸法 :12.0cm x 7.9cm x 2.8cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具 670RN HDMI 光ファイバー (1SC) 受信器 特長最大データ転送レート :10.2Gbps ( 各映像信号系統につき 3.4Gbps) ケーブル : マルチモード光ファイバー OM3 ケーブル (SC コネクタ ) 伝送距離 :1,700m@1080p 600m@4K EDID パススルー : 入力ソース ディスプレイ間の EDID 信号を送信します Compact DigiTOOLS : オプションの RK-3T ラックアダプタを使用すると 1U ラックスペースに 横に並べて 3 台収納可能です HDMI サポート : ディープカラー対応 V.1.4 x.v.color リップシンク HDMI 非圧縮音声チャネル Dolby TrueHD DTS-HD CEC 希望小売価格 261,500 仕様入力 :1 SC 光コネクタ出力 :1 HDMI 使用光ファイバー : マルチモード OM3 光ファイバー寸法 :12.0cm x 7.9cm x 2.8cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ 取付金具 32

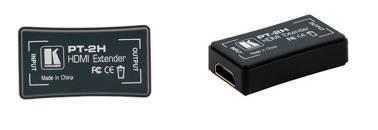

35 PT-2H HDMI イコライザ 伝送器 & リピーター 特長解像度 : 最大 1080p まで伝送距離 : 約 30m HDMI バスパワー上り電源供給 ( 外部電源不要 ) 希望小売価格 17,600 仕様入力 :1 HDMI/DVI - TMDS( タイプ A) 出力 :1 HDMI HDCP1.0/1.1( タイプ A) 最大データ転送レート :4.95Gbps ( 各映像信号系統につき 最大 1.65Gbps) 解像度 :VGA から UXGA の全解像度 SDTV/HDTV 映像フォーマット :480i 576i 480p 576p 720p 1080i および 1080p 最大シングルリンクレンジ :1920x p 重量 :0.017kg 寸法 :2.7cm x 4.9cm x 1.5cm( 幅 奥行 高さ ) PT-101UHD HDMI リピーター 特長最大データ転送レート :17.82Gbps ( 各映像信号系統につき 5.94Gbps) 到達距離 :10m (4K UHD@60Hz(4:4:4)) 20m (4K@30Hz) Ultra-Compact Pico TOOLS : オプションの RK-4PT アダプタを使用して 1U ラックスペースに 横に並べて 4 台収納可能です 希望小売価格 別途お問合せください 仕様入力 :1 HDMI 出力 :2 HDMI 電源 :5V DC 230mA 寸法 :6.22cm x 5.18cm x 2.44cm ( 幅 奥行 高さ ) 付属品 :AC アダプタ PT-101HXL HDMI リピーター 希望小売価格 43,400 特長仕様最大データ転送レート :6.75Gbps ( 各映像信号系統につき 2.25Gbps) 入力 :1 HDMI 3Dパススルー出力 :1 HDMI EDIDパススルー : ソースからディプレイへEDID/HDCP 信号を送信します電源 :5V DC 120mA 距離の拡張 :HDMIの送信範囲を拡張します ( 解像度によって異なる ) 重量 : 約 0.07kg 1080p 信号の場合 送信範囲は最大 15mまで拡張されます寸法 :6.2cm x 5.2cm x 2.4cm ( 幅 奥行 高さ ) 電源 :ACアダプタ ( 性能が向上するので推奨 ) またはHDMI 信号経由付属品 :ACアダプタ 取付金具 HDMIサポート :Deep Color x.v.color Lip Sync HDMI 非圧縮音声チャネル Dolby TrueHD DTS-HD CEC Ultra Compact Pico TOOLS : オプションのRK-4PTラックアダプタを使用すると 1Uラックスペースに 横に並べて4 台収納可能です PT-101HDCP DVI リピーター 特長最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDMI サポート :HDMI 非圧縮音声チャネル電源 :AC アダプタ 又は DVI バスパワー伝送距離 :DVI 伝送距離の倍 ( 解像度に依存 ) 凡そ 4.9m-9.8m Ultra-Compact PicoTOOLS : オプションの RK-4PT アダプタを使用して 1U ラックスペースに 横に並べて 4 台収納可能です 希望小売価格 39,500 仕様入力 :1 DVI-D (DVI-I コネクタ ) 出力 :1 DVI-D (DVI-I コネクタ ) 電源 :5V DC 180mA 寸法 :6.22cm x 5.23cm x 3.20cm( 幅 奥行 高さ ) 重量 : 約 0.07kg 付属品 :AC アダプタ 取付金具 KW-14 ワイヤレス HDMI 送信器 / 受信器 希望小売価格 190,900( セット価格 ) 特長最大データ転送レート :6.75Gbps ( 各映像信号系統につき 2.25Gbps) Deep Color 最大 12bit セキュリティ :AES 128 bit 暗号化接続性 :1 台の送信器に対して 受信器を最大 4 台同時接続可能 最大 3 台の送信器が各 1 台の受信器と接続可能伝送距離 : 最大 30m ( 壁面や家具の通過含む ) 周波数自動選択 : 干渉を避ける最適な周波数を選択自動 EDID 設定 : マルチスクリーンに対応 IR リモートコントロール : 出力ディスプレイにオンスクリーンメニュを表示可能 OSD ( オンスクリーンディスプレイ ): 設定や構成の簡素化伝送遅延無し自動スリープモード : 3 分入力信号又はリンク信号が検出されない場合 CEC 対応 仕様入力 :1 HDMI コネクタ (KW-14T) 内部アンテナ(KW-14R) 出力 : 内部アンテナ 1 IR(φ3.5ミニジャック )(KW-11T) 1 HDMI コネクタ (KW-11R) 映像解像度 : 最大 1080p@60Hz / 1920x1080@60Hz ( ビットカラー &VESAの場合) フォーマット :RGB & YCbCr 最大ピクセルクロック :148.5MHz 音声フォーマット :PCM Dolby Digital 2/0 Dolby Digital 2/0 Surround Dolby Digital 5.1 Dolby Digital Surround EX DTS 2 channel DTS Digital Surround 5.1 DTS 96/24 音声ビットレート :HDMI 入力のディジタル音声ビットレート最大 6Mbps RF 通信周波数 :5.15 ~ 5.25GHz 送信パワー :18dBm 以下 (KW-14T) 12dBm 以下 (KW-14R) 受信感度 : 75dBm (KW-14T) 65dBm (KW-14R) システム遅延 :1mS 以下 HDMIサポート : ディープカラー x.v.color 3D CEC; HDCP 2.0(HDCPリピータモードに対応するソース機器 ) 無障害時伝送距離 :30m 消費電力 :5V DC 1A (KW-14T) 1.2A (KW-14R) 寸法 :8.0cm x 10.2cm x 3.6cm( 幅 奥行 高さ )(KW-14T) 9.5cm x 9.5cm x 3.4cm( 幅 奥行 高さ )(KW-14R) 付属品 :5V 2A DC ACアダプタ 2 HDMIケーブル (0.9m) 1 IRエミッターケーブル 33

36 伝送器 & リピーター PT-110XL/PT-120XL PC 映像ツイストペア送信器 (PT-110XL) / 受信器 (PT-120XL) 希望小売価格希望小売価格 43,400(PT-110XL) 37,800(PT-120XL) 特長 最大解像度 :WUXGA および 1080p Power Connect システム : 装置間の距離が 50m 以内であれば 送信器か受信器のどちらか一方に電源を接続するだけで 両方に電源が供給されます 伝送距離 : 最大 250m (KRAMER の受信器使用の場合例 ) PT-120XL TP-122XL TP-126XL 使用時 ) EDID キャプチャー : ディスプレイ装置から EDID をコピーして保存 耐ノイズ性能強化 : 耐ノイズ スパイク 妨害特性が著しく向上 Ultra-Compact PicoTOOLS : オプションの RK-4PT ラックアダプタを使用して 1U への 4 台並列マウントが可能です 仕様 入力 1 PC 映像 (HD15 ピン ) PT-110XL ( 送信器 ) 1 ツイストペア (RJ-45) PT-120XL ( 受信器 ) 出力電源寸法 ( 幅 奥行 高さ ) 1 ツイストペア (RJ-45) 12V DC 285mA 6.0cm x 6.5cm x 2.5cm 1 PC 映像 (HD15ピン) 12V DC 350mA 6.0cm x 6.5cm x 2.5cm 付属品 AC アダプタ AC アダプタ 705XL/706XL コンポジット映像ツイストペア送信器 (705XL) / 受信器 (706XL) 希望小売価格希望小売価格 32,100(705XL) 32,100(706XL) 特長 帯域幅 :108MHz (-3dB) ツイストペア入力 / 出力 : ターミナルブロック ルーピング出力 レベル ( ゲイン ) 及び EQ( ピーキング ) コントロール 入力終端選択 ケーブル :CAT5 等の UTP 若しくは STP システムレンジ : 最大 1000m Compact Kramer TOOLS : オプションの RK-3T ラックアダプタを使用して 1U ラックへの 3 台並列マウントが可能 仕様 入力 出力 電源 寸法 ( 幅 奥行 高さ ) 付属品 1 コンポジット映像 (BNC) 2 ツイストペア ( ターミナルブロック ) 1 ループ (BNC) 12V DC 200mA 12.0cm x 7.15cm x 2.76cm AC アダプタ 取付金具 705XL ( 送信器 ) 1 ツイストペア ( ターミナルブロック ) 2 コンポジット映像 (BNC) 1 ループ ( ターミナルブロック ) 12V DC 78mA 12.0cm x 7.15cm x 2.76cm AC アダプタ 取付金具 706XL ( 受信器 ) 611T/611R コンポジット映像光ファイバー送信器 (611T) / 受信器 (611R) 希望小売価格希望小売価格 46,600(611T) 46,600(611R) 特長 帯域幅 :55MHz (-3dB) レベル ( ゲイン ) およびイコライザ ( ピーキング ) コントロール 最長動作距離 :5km ( マルチモード ) (G62.5/125um ( 推奨 ) または G50/125um マルチモード光ファイバーケーブル使用時 ) レーザー規格準拠 :IEC FDA 21CFR1040; Laser Class 1:Safety of laser products Compact Kramer TOOLS : オプションの RK-3T ラックアダプタを使用すると 1U ラックスペースに 横に並べて 3 台収納可能です 仕様 入力 1 コンポジット映像 (BNC) 611T ( 送信器 ) 1 光ファイバー (ST) 611R ( 受信器 ) 出力電源寸法 ( 幅 奥行 高さ ) 1 光ファイバー (ST) 12V DC 80mA 18.8cm x 11.4cm x 2.4cm 1 コンポジット映像 (BNC) 12V DC 80mA 18.8cm x 11.4cm x 2.4cm 付属品 AC アダプタ AC アダプタ 34

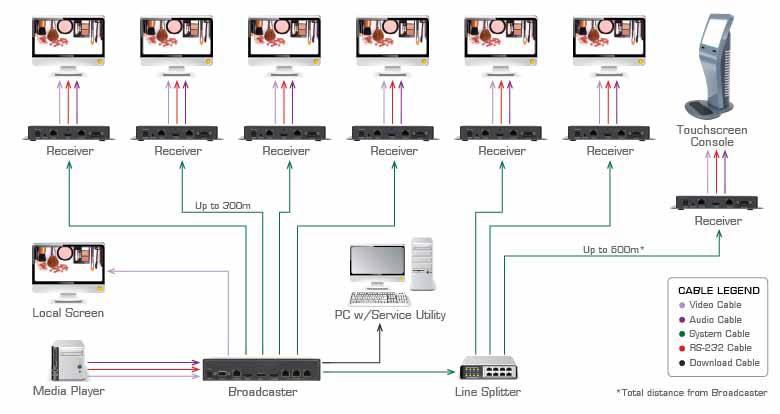

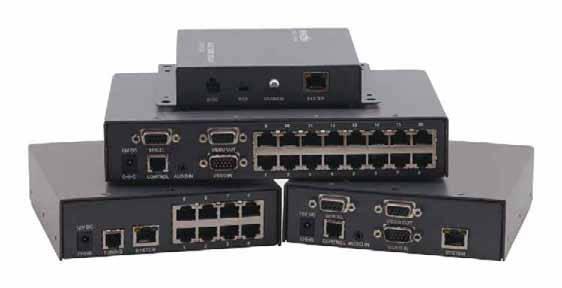

37 DS Vision 3000 シリーズツイストペア延長伝送システム 伝送器 & リピーター 希望小売価格 別途お問合せください 特長 最高解像度 1080p および シングル CAT 5 ケーブル接続 最大延長距離 600m (3000ft) 双方向 RS-232 制御 :CMS 統合のためのオープンプロトコル リモートスクリーンコントロール ハンドヘルドのビデオ調整ユニット グループ画面 on/off コマンド アウトオブバンド運用 VESA マウント対応 機種名 製品番号 品 目 DSV3K-T Minicom DS Vision 3000 トランスミッタ DSV3K-B Minicom DS Vision ポートブロードキャスター DSV3K-B Minicom DS Vision ポートブロードキャスター DSV3K-TU Minicom DS Vision 3000 ビデオ調整ユニット DSV3K-LS Minicom DS Vision 3000 ラインスプリッタロング DSV3K-RL Minicom DS Vision 3000 レシーバロング DSV3K-RS Minicom DS Vision 3000 レシーバ DSV3K-RDC Minicom DS Vision 3000 レシーバ DCL 35

38 VP-409 コンポジット /YC PC 映像スケーラー スキャンコンバーター & スケーラー 希望小売価格 81,200 特長 マルチスタンダード : PAL (B/D/G/H/I) および NTSC (3.58/4.43) 出力解像度 : VGA SVGA XGA 1280x x768 WSXGA SXGA 1400x x1050 UXGA 1920x1080 WUXGA デインターレイサーとコムフィルターを内蔵 ラストモードメモリー コントロール : 入力ソースおよび出力解像度を選択する押しボタンと LED Compact Kramer TOOLS : オプションの RK-3T ラックアダプタを使用にて 1U ラックスペースに 3 台並べてマウント可能 仕様 入力 : 1 CV (RCA) 1 Y/C (4 ピン ) 出力 : 1 PC 映像 (HD15 ピン ) 出力リフレッシュレート : 60Hz 電源 : 5V DC 550mA 外形寸法 : 12cm x 7.5cm x 2.5cm ( 幅 奥行 高さ ) 重量 : 約 0.3kg 付属品 : AC アダプタ オプション : RK-3T 19 インチラックアダプタ VP-410 コンポジット HDMI スケーラー 希望小売価格 73,100 特長 出力解像度 : 480p 576p 720p 1080i 1080p ビデオプロセッサー内蔵 : カラー ヒュー シャープ 輝度 コントラストなど コントロール : 出力解像度選択およびメニュー駆動 OSD コントロール用フロントパネルボタン コントラスト 輝度 Saturation Hue 自動同期 アスペクト比 オーバースキャン ノイズリダクション Compact Kramer TOOLS : オプションの RK-3T ラックアダプタを使用にて 1U ラックスペースに 3 台並べてマウント可能 仕様 入力 : 1 コンポジット (RCA) 1 アンバランスステレオ音声 (RCA) 出力 : 1 HDMI 処理遅延 : 2 フレーム 電源 : 5V DC 430mA 外形寸法 : 12cm x 6.9cm x 2.4cm ( 幅 奥行 高さ ) 重量 : 約 0.4kg 付属品 : AC アダプタ オプション : RK-3T 19 インチラックアダプタ VP-417 コンポジット /YC PC 映像 /DVI スケーラー 希望小売価格 97,400 特長 出力解像度 : PC;VGA SVGA XGA 1280x800 WXGA WSXGA SXGA 1400x x1050 UXGA WUXGA 1920x1080 ネイティブ ; HDTV:480p 576p マルチフォーマット : コンポジット S ビデオ入力および PC 映像 コンポーネント DVI 出力をサポート ビデオプロセッサー内蔵 : カラー ヒュー シャープ 輝度 コントラストなど ラストモードメモリー アスペクト比設定を選択可能 デジタルノイズリダクション : オン / オフ HD インジケーター LED Compact MegaTOOLS : オプションの RK-T2B ラックアダプタを使用にて 1U ラックスペースに 2 台並べてマウント可能 VP-419XL コンポジット /YC/ コンポーネント PC 映像スケーラー 仕様 入力 : 1 コンポジット (RCA) 1 S- ビデオ (S 端子 ) 出力 : 1 DVI-D (DVI-I コネクタ ) 1 PC 映像 (HD15 ピン ) 出力リフレッシュレート : PC 映像の場合 :60Hz HDTV の場合 :50/60Hz コントロール : 入力選択 出力解像度選択 メニュー Enter - / + の各ボタン 電源 : 5V DC 560mA 外形寸法 : 18.8cm x 11.4cm x 2.4cm( 幅 奥行 高さ ) 重量 : 約 0.66kg 付属品 : AC アダプタ オプション : RK-T2B 19 インチラックアダプタ 希望小売価格 165,700 特長 マルチ PC 映像出力解像度 : 640x x x768 及び 1280x1024 HDTV 出力解像度 : 480p 576p 720p 及び 1080i HD15 出力コネクタによるコンポーネントフォーマット マルチスタンダード : NTSC 358 & PAL-B/G/I/D ビデオプロセッサー内蔵 : カラー ヒュー シャープ 輝度 コントラストなどの入力別設定 3-D コムフィルタ : オン / オフ 3:2 プルダウン映像処理 : 自動検出 マルチアスペクト比選択 : 4x3 又は 16x9 デジタルノイズ除去 : オン / オフ PC 映像 /HDTV (15 ピン HD) パススルー HDTV コンポーネント映像信号互換 C-GM/3RVF 等のブレークアウトケーブルの使用において HDTV コンポーネント映像に互換 Desktop : オプションの RK-1 ラックアダプタを使用にて 1U ラックスペースに 2 台並べてマウント可能 仕様 入力 : 1 PC 映像 (HD15 ピン ) 1 コンポジット (RCA) 1 コンポーネント (Y/Cb/Cr) (RCA) 1 S- ビデオ (S 端子 ) 出力 : 1 RGB/YPbPr (HD15 ピン ) 出力リフレッシュレート : PC 映像の場合 :60Hz HDTV の場合 :50/60Hz コントロール : フロントパネルボタン及び IR リモート コントラスト 明るさ 色 ティント及び明度 ; 解像度 出力イメージスケーリング 出力モード 3D コムフィルター機能及びアスペクト比 電源 : 12V DC 500mA 外形寸法 : 21.5cm x 16.3cm x 4.36cm ( 幅 奥行 高さ ) 重量 : 約 0.66kg 付属品 : AC アダプタ, IR リモートコントローラー オプション : RK-1 19 インチラックアダプタ 36

39 VP-470 3G HD-SDI 3G HD-SDI スケーラー スキャンコンバーター & スケーラー 希望小売価格 277,200 特長 最大データ転送レート : 3Gbps 入力解像度 : SDTV: HDTV: 3G: (1080sF 入力は 480i/576i 出力に対応しておりません ) 出力解像度 : SDTV: HDTV : : マルチスタンダード動作 : SDI (SMPTE 259M) HD-SDI (SMPTE 292M) 3G HD-SDI (SMPTE 424M) ループ機能 : リクロックとイコライズ処理 アスペクト比 : フル パンスキャン レターボックス アンダースキャン及びオーバースキャン設定 映像プロセッサー内蔵 : カラー ヒュー シャープネス コントラスト 輝度調整 コントロール : メニュー OSD 1080p 及び 720p へリセット Compact MegaTOOLS : オプションの RK-T2B ラックアダプタを使用にて 1U ラックスペースに 2 台並べてマウント可能 仕様 入力 : 1 SD/HD/3G HD-SDI (BNC) 出力 : 2 SD/HD/3G HD-SDI (BNC) 処理遅延 : 30ms 電源 : 5V DC, 440mA 外形寸法 : 18.8cm x 11.4cm x 2.4cm( 幅 奥行 高さ ) 重量 : 約 0.75kg 付属品 : AC アダプタ VP-473 3G HD-SDI PC 映像スケーラー 希望小売価格 226,400 特長 出力解像度 : ネイティブ (HD 1080) (HD720) 1920x1080p (HD1080) 1280x720p (HD720) 720x480p (NTSC) 1920x1200p (WUXGA) 1920x x1200 (UXGA) 1680x1050 (WSXGA+) 1400x1050 (SXGA+) 1440x x1024 (SXGA) 1280x800 (WXGA) 1360x x768 (WXGA) 1024x768 (XGA) 800x600 (SVGA) 640x480 (VGA); PC:VGA SVGA XGA 1280x800 UXGA SXGA WXGA SXGA+ WXGA+ WSXGA WUXGA; SDTV 576p@50Hz; HDTV : マルチスタンダード動作 : SDI (SMPTE 259M) HD-SDI (SMPTE 292M) および 3G HD-SDI (SMPTE 424M) ループ出力 : リクロッキングおよび補正処理済 出力サイズとアスペクト比が選択可能 : フル パンスキャン レターボックス アンダースキャン オーバースキャンの各設定 内蔵 ProcAmp の機能 : カラー ヒュー シャープネス コントラスト, 輝度 コントロール : オンスクリーンディスプレイ (OSD) 付きフロントパネルボタン Compact MegaTOOLS : オプションの RK-T2B ラックアダプタを使用にて 1U ラックスペースに 2 台並べてマウント可能 VP-506 DVI/PC 映像 /HDTV コンポジットスキャンコンバーター 仕様 入力 : 1 SDI/HD-SDI/3G HD-SDI(BNC) 出力 : 映像 :1 SDI/HD-SDI/3G HD-SDI (BNC( ループ )) 1 PC/HD (HD15 ピン ) 出力リフレッシュレート : PC 映像の場合 :60Hz HDTV の場合 :50/60Hz 処理遅延 : 30ms 電源 : 5V DC 1.3A 外形寸法 : 18.8cm x 11.4cm x 2.4cm ( 幅 奥行 高さ ) 重量 : 約 0.75kg 付属品 : AC アダプタ 希望小売価格 108,400 特長 最大入力解像度 : UXGA, 1080P マルチスタンダード : PAL 及び NTSC コントロール : フロントパネル OSD ProcAmp 映像コントロール フリーズ オーバースキャン 8 カラーバー マルチメモリロケーション : 4 種類のセットアップ (Picture / Input / Output / Zoom) を保存 呼び出し可能 内蔵 ProcAmp の機能 : カラー ヒュー コントラスト 輝度 Compact Kramer TOOLS : オプションの RK-3T ラックアダプタを使用にて 1U ラックスペースに 3 台並べてマウント可能 仕様 入力 : 1 DVI-I (DVI-D, VGA, YPbPr) 出力 : 1 コンポジット (RCA) 電源 : 5V DC 540mA 外形寸法 : 12cm x 7.5cm x 2.5cm( 幅 奥行 高さ ) 重量 : 約 0.3kg 付属品 : AC アダプタ 取付金具 VP-510 4K 2K ダウンコンバーター 希望小売価格 64,900 特長 最大データ転送レート : 10.2Gbps ( 各映像信号系統につき 最大 3.4Gbps) HDMI 信号ダウンスケーリング : 4K/2K 2K/1080p 4K 対応解像度 : (HDMI_VIC 3), (HDMI_VIC 2), (HDMI_VIC 1), (HDMI_VIC 4) HDMI 信号バイパス : non-4k 解像度 HDMI ルーピング出力 HDMI サポート : 3D, ディープカラー, x.v.color, Dolby TrueHD, Dolby Digital Plus, DTS-HD, 7.1 マルチチャネル音声 Compact DigiTOOLS : オプションの RK-3T ラックアダプタを使用にて 1U ラックスペースに 3 台並べてマウント可能 仕様 入力 : 1 HDMI 出力 : 1 HDMI 1 ループ (HDMI) ポート : 1 ミニ USB ( ファームウェアアップグレード用 ) 電源 : 5V DC 550mA 外形寸法 : 12.0cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 重量 : 約 0.16kg 付属品 : AC アダプタ 37

40 VP-424 HDMI - HDMI スケーラー スキャンコンバーター & スケーラー 希望小売価格 72,000 特長 出力解像度 : ネイティブ, 480p, 576p, 720P, 1080i, 1080p, 640x480, 800x600, 1024x768, 1280x800, 1280x1024, 1360x768, 1400x1050, 1440x900, 1600x900, 1600x1200, 1680x1050, 1920x1200(RB) ビデオプロセッサー内蔵 : 色 明度 輝度 コントラスト デジタルノイズリダクション : オン / オフ ラストモードメモリー アスペクト比設定を選択可能 Compact MegaTOOLS : オプションの RK-T2B ラックアダプタを使用にて 1U ラックスペースに 2 台並べてマウント可能 VP-425 PC 映像 / コンポーネント HDMI スケーラー 仕様 入力 : 1 HDMI 出力 : 1 HDMI 出力リフレッシュレート : PC 映像の場合 :60Hz HDTV の場合 :50/60Hz 処理遅延 : 20ms 電源 : 5.2V DC 630mA 外形寸法 : 18.8cm x 11.4cm x 2.4cm ( 幅 奥行 高さ ) 重量 : 約 0.66kg 付属品 : AC アダプタ 希望小売価格 54,000 特長 最大解像度 : WUXGA & 1080p 入力解像度 : PC: VGA, SVGA, XGA, 1280x800, UXGA, SXGA, WXGA, SXGA+, WXGA+, WSXGA, WUXGA; HDTV : 480p, 576p, 720p@50/60Hz, 1080p@50/60Hz, 1080i@50/60Hz 処理遅延 : 30ms ビデオプロセッサー内蔵 : 色 明度 輝度 コントラストなど Compact MegaTOOLS : オプションの RK-T2B ラックアダプタを使用にて 1U ラックスペースに 2 台並べてマウント可能 仕様 入力 : 1 PC 映像 (HD15 ピン ) RGBHV/YPbPr( 選択可能 ); 1 アンバランスステレオ音声 (RCA) 出力 : 1 DVI/HDMI(HDMI) 電源 : 5V DC 400mA 外形寸法 : 18.8cm x 11.4cm x 2.5cm ( 幅 奥行 高さ ) 重量 : 約 0.66kg 付属品 : AC アダプタ VP-426 HDMI/PC 映像 PC 映像 /HDMI スケーラー 希望小売価格 130,600 特長 HDTV 互換 /HDCP 準拠 オートスキャニング入力 アナログ / エンベッド音声対応 ビデオプロセッサー内蔵 : カラー ヒュー シャープ 輝度 コントラスト 出力解像度 : ネイティブ, VGA, SVGA, XGA, SXGA, UXGA, WXGA, WSXGA, WUXGA, 1600x900, 1400x1050, 1440x900, 1280x800, 1080i60, 1080p60, 1080p50, 1080i50, 1080i60,720p60, 720p50, 576i, 576p, 480i, 480p コントロール機能 : フロントパネル リモート接点 (3 ピンターミナルブロック ) ラストモードメモリー Compact MegaTOOLS : オプションの RK-T2B ラックアダプタを使用にて 1U ラックスペースに 2 台並べてマウント可能 VP-427A HDBaseT HDMI/ 音声スケーラー & 受信器 仕様 入力 : 1 PC/HD(RGBHV/YPbPr)(HD15 ピン ) 1 HDMI 2 アンバランスステレオ音声 (φ3.5 ミニジャック ) 出力 : 1 PC(RGBHV)(HD15 ピン ) 1 HDMI 1 アンバランスステレオ音声 (φ3.5 ミニジャック ) 出力リフレッシュレート : PC 解像度 :60Hz HDCP 解像度 :50/60Hz プロセッシング遅延 : プログレッシブ入力 : 30ms, インタレース入力 :50ms 電源 : 5V DC 1.1A 外形寸法 : 18.8cm x 11.4cm x 2.5cm ( 幅 奥行 高さ ) 重量 : 約 0.45kg 付属品 : AC アダプタ 希望小売価格 141,100 特長 最大データ転送レート : 6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) 双方向 RS-232 ポート IR 入出力 伝送距離 : 最大 70m エンベディッド音声 : リニア PCM 2CH 連続シンク出力 : 無信号時や信号中断時にも出力 ビデオプロセッサー内蔵 : コントラスト 輝度調整, 微調 R, G, B レベル / ゲイン 出力解像度 : ネイティブ, VGA, SVGA, XGA, SXGA, UXGA, WXGA, WSXGA, WUXGA, 1600x900, 1400x1050, 1440x900, 1280x800, 1080p60, 1080p50,1080i60, 1080i50, 720p60, 720p50, 576i, 576p, 480i, 480P コントロール : オンスクリーンディスプレイ (OSD) ラストモード / ラストセッティング記憶機能 Compact MegaTOOLS : オプションの RK-T2B ラックアダプタを使用にて 1U ラックスペースに 2 台並べてマウント可能 仕様 入力 : 1 HDBaseT(RJ 45) 1 IR (φ3.5 ミニジャック ) 出力 : 1 HDMI 1 IR (φ3.5 ミニジャック ) 1 アンバランスステレオ音声 (φ3.5 ミニジャック ) ポート : RS-232(D サブ 9 ピン ) 出力リフレッシュレート : PC 映像解像度の場合 :60Hz HDTV 解像度の場合 :50/60Hz プロセッシング遅延 : 30ms 映像カラーデプス : 入力 : 8/10/12 ビット 出力 : 8 ビット RS-232 ボーレート : 最大 電源 : 5V DC 1.5A 外形寸法 : 18.8cm x 11.4cm x 2.5cm( 幅 奥行 高さ ) 重量 : 約 0.45kg 付属品 : AC アダプタ 38

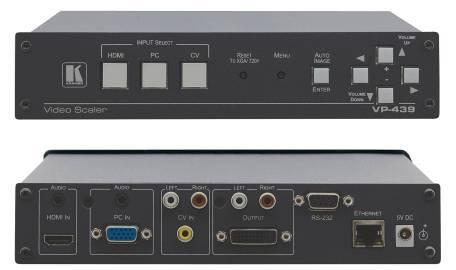

41 VP-439 HDMI/PC/ コンポジット HDMI スイッチャー / スケーラー スキャンコンバーター & スケーラー 希望小売価格 156,800 特長 最大解像度 : 1080p/WUXGA 出力解像度 : 1080i, 1080p, 576i, 576p, 720p, 1080i, 1080p, WXGA, WSXGA, WUXGA, 1280x800, WXGA+, SXGA+, ネイティブ, VGA, SVGA, XGA, SXGA, UXGA, 480i, 480p, 1600x900 自動スイッチング : 入力信号が途切れた場合 有効な信号をサーチ 自動音声入力検出 & 選択 :HDMI 入力のエンベデッド音声を選択 DVI 信号を検出した場合アナログ音声を選択 自動電源 OFF:2,3 分間入力信号が無い場合 出力を停止 アナログ音声入力 : コンポジット PC 映像 HDMI 用 コントロール : フロントパネル OSD 内臓ウェブページ Ethernet RS-232 映像プロセッサー内蔵 : カラー ヒュー シャープネス コントラスト 輝度調整 Compact Desktop : オプションの RK-1 ラックアダプタを使用にて 1U ラックスペースに 2 台並べてマウント可能 仕様 入力 : 1 HDMI 1 PC/HD (RGBHV/YPbPr)(HD15 ピン ) 1 コンポジット映像 (RCA) : 映像 2 アンバランスステレオ音声 (φ3.5 ミニジャック ) 1 アンバランスステレオ音声 (2 RCA) : 音声 出力 : 1 HDMI (DVI-I コネクタ ) 1 アンバランスステレオ音声 (2 RCA) ポート : 1 イーサネット (RJ-45) 1 RS-232 (D サブ 9 ピン ) 出力カラースペース : RGB/YPbPr 出力リフレッシュレート : PC 映像の場合 :60Hz HDTV の場合 :50/60Hz 処理遅延 : 30ms 電源 : 5V DC, 1.1A 外形寸法 : 21.5cm x 16.3cm x 4.4cm( 幅 奥行 高さ ) 付属品 : AC アダプタ VP 入力プレゼンテーションスイッチャー / スケーラー (HDBT 出力付 ) VP 入力プレゼンテーションスイッチャー / スケーラー 希望小売価格 209,000 特長 HDTV 互換 /HDCP 準拠 最大 VGA 解像度 : 1920x1200@60Hz 出力解像度 : ネイティブ出力 1, ネイティブ出力 2, MIC 入力 : ミキシング スイッチング若しくはトークオーバー (48V ファンタム選択可能 ) AFV ( 映像音声連動 ) : 各入力に対してステレオ音声 ( ターミナルブロック ) 音声入力 : HDMI/HDBT エンベデッド アンバランステレオ音声入力 ( ターミナルブロック ) 入力それぞれ個別のレベル調整可能 アスペクト比 : フル オーバースキャン アンダースキャン レターボックス パンスキャン 音声 DSP : オーディオイコライザー ミキシング ディレイ等を含む多彩なデジタルオーディオ DSP 機能内蔵 映像プロセッサー内蔵 : カラー ヒュー シャープネス ノイズリダクション コントラスト 輝度調整 カラーサンプリング : 4 :4 :4 (RGB and YUV) 4 :2 :2 (YUV) 連続シンク出力 : 無信号のチャンネルに切り換えてもノイズが出ません コントロール : フロントパネル オンスクリーンディスプレイ イーサネット 内蔵ウェブサーバー RS-232 接点リモート Compact Desktop : オプションの RK-1 ラックアダプタを使用にて 1U ラックスペースに 2 台並べてマウント可能 仕様 入力 : 4 HDMI (HDMI/HDCP バージョン 1.1) 2 PC 映像 (HD15 ピン ) 6 アンバランスステレオ音声 (φ3.5 ミニジャック ) 1 MIC(φ6.3 ジャック /48V ファンタム電源選択可能 ) 出力 : 1 HDMI (HDMI/HDCP バージョン 1.1) 1 S/PDIF(RCA) 1 HDBT ツイストペア (RJ-45) 1 アンバランスステレオ音声 (φ3.5 ミニジャック ) 最大解像度 : 1080p, UXGA 入力間のスイッチング時間 : 約 2 ~ 3 秒 映像遅延 : 2 フレーム未満 コントロール : 入力ボタン (HDMI 1-4 PC 1-2) 接点リモート メニュー ナビゲーション XGA/720p リセット ロックボタン 制御端子 RS-232, イーサネット (OSD と内蔵ウェブページ ) 電源 : 5V DC 3A 外形寸法 : 21.5cm x 16.3cm x 4.4cm( 幅 奥行 高さ ) 付属品 : AC アダプタ 取付金具 希望小売価格 261,500 特長 HDTV 互換 / HDCP 準拠 22 の出力解像度 : 最大 UXGA/1080p まで対応 2 MIC 入力 : ミキシング スイッチング若しくはトークオーバー (48V ファンタム選択可能 ) AFV ( 映像音声連動 ) : 各入力に対してステレオ音声 ( ターミナルブロック ) アスペクト比 : フル オーバースキャン アンダースキャン レターボックス パンスキャン 音声 DSP : オーディオイコライザー ミキシング ディレイ等を含む多彩なデジタルオーディオ DSP 機能内蔵 映像プロセッサー内蔵 : カラー ヒュー シャープネス ノイズリダクション コントラスト 輝度調整 カラーサンプリング : 4 :4 :4 (RGB and YUV) 4 :2 :2 (YUV) 連続シンク出力 : 無信号のチャンネルに切り換えてもノイズが出ません コントロール : フロントパネル 制御端子 RS-232, イーサネット (OSD と内蔵ウェブページ ) 仕様 入力 : 10 HDMI (HDMI/HDCP バージョン 1.1) 2 PC 映像 (HD15 ピン ) 12 アンバランスステレオ音声 (3 ピンターミナルブロック ) 2 MIC(φ6mm ジャック /48V ファンタム電源選択可能 ) 出力 : 2 HDMI (HDMI/HDCP バージョン 1.1) 1 S/PDIF(RCA) 1 バランスステレオ音声 (5 ピンターミナルブロック ) 最大解像度 : 1080p, UXGA 入力間のスイッチング時間 : 約 2 ~ 3 秒 映像遅延 : 2 フレーム未満 出力解像度 : ネイティブ, 外形寸法 : 48.3cm x 17.8cm x 4.4cm ( 幅 奥行 高さ ) : 1U 重量 : 約 2.7kg 付属品 : 電源コード 取付金具 IR リモートコントローラー 39

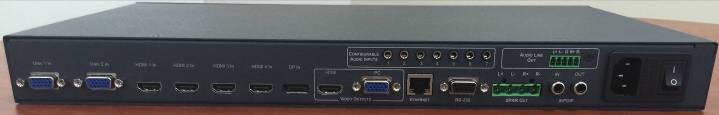

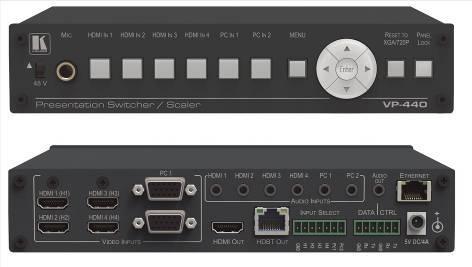

42 VP 入力プレゼンテーションスイッチャー / スケーラー スキャンコンバーター & スケーラー 希望小売価格 339,900 特長 出力解像度 : 最大 4K UHD スケーリング出力 : HDMI HD15 ピン マルチアスペクト比選択 7 ステレオアナログ音声入力 : φ3.5 ミニジャック エンベッド / ディエンベッド音声 : HDMI / ディスプレイポートのエンベディッド入出力 強力ノイズリダクションフィルター : ブロックノイズ クロマノイズ モスキートノイズなどで劣化した映像を補正 音声処理機能の強化 :DSP 技術による音声イコライザー ミキシング ディレイ等 オーディオ独立 オーディオフォロービデオ対応 ディレイ選択可能 ステレオスピーカー出力 : 10W/ch (8Ω) (4 ピンターミナルブロック ) 内蔵映像 ProcAmp : 各入力毎に カラー ヒュー シャープネス コントラスト 輝度を個別設定可能 コントロール : フロントパネル IR リモートコントローラー ( 同梱 ) RS-232 イーサネット経由ウェブブラウザ 仕様 入力 : 4 HDMI 2 ユニバーサル ( コンポジット /s- ビデオ /RGB/ コンポーネント ) (HD15 ピン ) 1 DP 1 S/PDIF (RCA) 7 アンバランスステレオ音声 (φ3.5 ミニジャック ) 出力 : 1 HDMI 1 PC 映像 (HD15 ピン ) 1 バランスステレオ音声 (5 ピンターミナルブロック ) 1 ステレオスピーカー (10W/ch) (4 ピンターミナルブロック ) 1 S/PDIF (RCA) ポート : 1 USB RS-232 イーサネット 出力解像度 : ネイティブ HDMI, ネイティブ VGA, 640x480@60Hz, 640x480@75Hz, 800x600@50Hz, 800x600@60Hz, 800x600@75Hz, 1024x768@50Hz, 1024x768@60Hz, 1024x768@75Hz, 1280x768@50Hz, 1280x768@60Hz, 1280x720@60Hz, 1280x800@60Hz, 1280x1024@50Hz, 1280x1024@60Hz, 1280x1024@75Hz, 1366x768@50Hz, 1366x768@60Hz, 1400x1050@50Hz, 1400x1050@60Hz, 1600x900@60Hz (R), 1600x1200@50Hz, 1600x1200@60Hz, 1680x1050@60Hz, 1920x1080@60Hz, 1920x1200@60Hz (R), 2048x1080@50Hz, 2048x1080@60Hz, 3840x2160@24Hz, 3840x2160@25Hz, 3840x2160@29.97Hz, 3840x2160@30Hz, 4096x2160@24Hz, 480p@60Hz, 576p@50Hz, 720p@50Hz, 720p@60Hz, 1080i@50Hz(1080i/1080p@50Hz), 1080i@60Hz(1080i/1080p@60Hz), 1080p@50Hz, 1080p@60Hz, 1080p@24Hz, 480p@59.94Hz, 720p@59.94Hz, 1080i@59.94Hz (1080i/1080p@59.94Hz), 1080p@23.98, 1080p@29.97, 1080p@59.94, カスタム 1 ~ 4 コントロール : フロントパネル /OSD IR リモートコントロール RS-232 (D サブ 9 ピン ) イーサネット その他コントロール : フリーズ ブランク ズーム リフレッシュレート ビデオ & オーディオプロセッサ 出力解像度 アスペクトレシオ EDID キャプチャ 電源 : 100V AC 50/60Hz 49VA 外形寸法 : 48.3cm x 23.6cm x 4.45cm ( 幅 奥行 高さ ) : 1U 重量 : 約 2.45kg 付属品 : 電源コード 取付金具 IR リモートコントローラー VP 入力プレゼンテーションスイッチャー / スケーラー 希望小売価格 244,100 仕様 映像入力 : 4 ユニバーサル ( コンポジット /S- ビデオ / コンポーネント ) (3 RCA) 2 PC 映像 (HD15 ピン ) 2 HDMI 1 USB (JPEG 静止画用 ) 映像出力 : 1 HDMI 1 PC 映像 (HD15 ピン ) 音声入力 : 各 4 ユニバーサル映像入力に対して 4 ステレオ音声 (S/PDIF 2 RCA) 2 PC 映像入力に対して 2 ステレオ (φ3.5 ミニジャック ) 音声出力 : S/PDIF 及びステレオ音声 (RCAs) アナログ音声入力 S/PDIF 音声及び HDMI エンベッディッド音声をステレオ及び S/PDIF 音声及びアナログステレオ (2RCA) HDMI にエンベッド ディエンベッド コントロール : フロントパネルボタン /OSD IR リモートコントロール RS-232(D サブ 9 ピン ) 外形寸法 : 48.3cm x 23.6cm x 4.45cm( 幅 奥行 高さ ):1U 重量 : 約 3kg 付属品 : 電源コード ヌルモデムアダプタ IR リモートコントローラー 2 C-SF/2RVM-0.5 ケーブル VP 入力プレゼンテーションスイッチャー / スケーラー 希望小売価格 277,200 VP-729 は VP-728 にイーサネット制御を加えた製品です VP 入力プレゼンテーションスイッチャー / スケーラー 希望小売価格 314,000 仕様 映像入力 : 2 ユニバーサル ( コンポジット s-video コンポーネント (3 BNC) 4 PC 映像 2 HDMI 1 USB (JPEG ファイルデータ ) 映像出力 : 1 HDMI 2 HD15 ピン 音声入力 : 6 バランスまたは S/PDIF 音声 ( それぞれ切り替え可能 ) ( ターミナルブロック 2 ユニバーサル映像入力及び 4PC 映像入力 ) 独立レベル調整 音声出力 : ステレオスピーカー S/PDIF (RCA) バランスステレオ音声 ( ターミナルブロック ) HDMI エンベディッド音声 コントロール : フロントパネルボタン, オンスクリーンディスプレイ (OSD) IR リモートコントローラー RS-232(D サブ 9 ピン ) 電源 : 100V AC 50/60Hz 58VA 外形寸法 : 48.3cm x 23.6cm x 4.45cm( 幅 奥行 高さ ): 1U 重量 : 約 3kg 付属品 : 電源コード ヌルモデムアダプタ IR リモートコントローラー 取付金具 40

43 スキャンコンバーター & スケーラー VP-773A 8 入力プレゼンテーションスイッチャー / スケーラー ( パワーアンプ付き ) 希望小売価格 460,000 特長 アドバンスドEDIDマネージメント : 各入力毎に対応 最大データ転送レート : 6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) ルマキーイング : PIPウィンドウ経由で設定可能 出力解像度 : HDTV 及びPC 映像最大 2K 1080p/UXGA リフレッシュレート選択可能 バーティカルキーストーン機能 内蔵 ProcAmp : 強化されたカラーコレクション ガンマ及びディザ等の向上した機能 入力及び出力のカラースペースコントロール マルチスタンダードビデオサポート : NTSC (3.58/4.43) PAL (M/N/60) SECAM トークオーバー又はミックス機能が選択可能 内蔵タイムベースコレクター : ジッターを含む不安定な映像ソースを安定化 HDMI ディープカラーサポート : 全ての入出力 ピクチャーズーミング : メインウィンドウとPIPウィンドウで100 ~ 1600% またV/H 独立してシャープネスを設定可能 伝送距離 : HDBT 使用時 / 最大 130m( ノーマルモード ) 最大 180m( ウルトラモード ) (1080p@60Hz@24bpp BC-KAT6aのケーブル使用時 ) ポートトネリング : シンプルなコントロールコマンド及びデータをコントローラーから送信して VP-773Aイーサネット経由で RS-232 被制御機器を制御することが出来ます エンベデッド音声の自動検出と選択 : HDMIとディスプレイポートエンベデッド音声からの信号を自動的に出力したり 出力それぞれのアナログ音声入力に接続します 電源 : 100V AC 50/60Hz 外形 : 標準 19インチ (1U) ラック取付金具同梱 仕様 入力 : 4 HDMI 2 PC 映像 (HD15 ピン ) 1 コンポジット映像 (RCA) 1 ディスプレイポート アンバランスステレオ音声 (7 φ3.5 ミニジャック 2 RCA) 2 マイク (φ6.5 ジャック ) 出力 : 2 HDMI 1 HDBaseT ツイストペア (RJ-45) 1 S/PDIF (RCA) 1 バランスステレオ音声 (5 ピンターミナルブロック ) 1 ステレオスピーカー出力 2x10W (4 ピンターミナルブロック ) 規格準拠 : HDMI HDCP ディスプレイポート 1.1a をサポート 出力解像度 : 640x480@60, 640x480@75, 800x600@50, 800x600@60, 800x600@75, 1024x768@50, 1024x768@60, 1024x768@75, 1280x768@50, 1280x768@60, 1280x800@60, 1280x1024@50, 1280x1024@60, 1280x1024@75, 1360x768@60, 1366x768@50, 1366x768@60, 1400x1050@50, 1400x1050@60, 1600x900@60, 1600x1200@50, 1600x1200@60, 1680x1050@60, 1920x1200@60, 480i60, 480p60, 576i50, 576p50, 720p50, 720p59.94, 720p60, 1080p23.976, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 2048x1080@60Hz, 2048x1080@50Hz コントロール : フロントパネルボタン OSD IR リモート RS-232 イーサネット 電源 : 100V AC 最大 40VA 外形寸法 : 48.3cm x 23.6cm x 4.4cm( 幅 奥行 高さ ): 1U 重量 : 約 3kg 付属品 : 電源コード 取付金具 IR リモートコントローラー VP-774A 9 入力プレゼンテーションスイッチャー / スケーラー ( パワーアンプ付き ) 希望小売価格 613,300 VP-774A は VP-773A に 3G HD-SDI 入出力を加えた製品です VP 入力プレゼンテーションスイッチャー / スケーラー 希望小売価格 409,000 特長 内蔵 ProcAmp : 各入力毎に カラー シャープネス コントラスト 輝度 ガンマを個別設定可能 3D くし型フィルター : コンポジット映像に最高の Y/C 分離性能を提供 内蔵タイムベースコレクター : ジッターを含む不安定な映像ソースを安定化 強力ノイズリダクションフィルター : ブロックノイズ クロマノイズ モスキートノイズなどで劣化した映像を補正 ピクチャーズーミング : メインウィンドウと PIP ウィンドウで 100 ~ 1600% また V,H 独立してシャープネスを設定可能 デインターレース機能 : 3:2, 2:2, プルダウン : 24sf 対応 伝送距離 : 90m(1080i) 30m(1080p) (BC-DGKat524 ケーブル使用時 ) 90m(1080i) 70m(1080p) (BC-DGKat623 ケーブル使用時 ) 100m(1080i) 90m(1080p) (BC-DGKat7a23 ケーブル使用時 ) HDTV 互換 / HDCP 準拠 アドバンスド EDID マネージメント : 各入力毎に対応 ルマキーイング : PIP ウィンドウ経由で設定可能 バーティカルキーストーン機能 解像度選択可能 : 最大 2K, 1080p まで対応 HDMI ディープカラーサポート : 全ての入出力 音声遅延 : リップシンク補正 DGKat 伝送 : KRAMER によるコントロールコミュニケーション信号をツイストペアケーブルで伝送する独自技術 ( 最適な伝送特性を得る為 KRAMER の DGKat ケーブルの使用をお薦めします ) コントロール : フロントパネル 接点リモート OSD メニュー IR リモート ( 画面メニュー搭載 ) イーサネット及び RS-232 経由で制御アプリケーションに対応 電源 : 100V AC 50/60Hz 外形 : 標準 19 インチ (1U) ラック取付金具同梱 仕様 入力 : 2 HDMI 2 PC 映像 (HD15 ピン ) 1 コンポーネント映像 (RCA) 2 コンポジット映像 (RCA) 1 ディスプレイポート (DP) : 映像 2 HDMI/2 VGA/1 ディスプレイポート /2 CV 用アンバランスステレオ音声 (φ3.5 ミニジャック ) 1 S/PDIF ( コンポーネント映像用 ) デジタル音声 (RCA) 1 マイク (φ3.5mm ミニジャック ) : 音声 出力 : 1 VGA (HD15 ピン ) 1 HDMI 1 DGKat (RJ-45) 1 S/PDIF デジタル音声 (RCA) 1 アンバランスステレオ音声 ( ターミナルブロック ) スピーカー用 2x10W パワーアンプ ( ターミナルブロック ) 規格基準 : HDMI, HDCP, ディスプレイポート 1.1a サポート 出力解像度 : 640x480@60, 640x480@75, 800x600@50, 800x600@60, 800x600@75, 1024x768@50, 1024x768@60, 1024x768@75, 1280x768@50, 1280x768@60, 1280x800@60, 1280x1024@50, 1280x1024@60, 1280x1024@75, 1360x768p60, 1366x768@50, 1366x768@60, 1400x1050@50, 1400x1050@60, 1600x900@60, 1600x1200@50, 1600x1200@60, 1680x1050@60, 1920x1200@60, 480i60, 480p60, 576i50, 576p50, 720p50, 720p59.94, 720p60, 1080p23.976, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 2048x1080@60Hz, 2048x1080@50Hz 電源 : 100V AC 50/60Hz 外形寸法 : 48.3cm x 23.6cm x 4.45cm( 幅 奥行 高さ ): 1U 重量 : 約 2.5kg 付属品 : 電源コード 取付金具 IR リモートコントローラー VP 入力プレゼンテーションスイッチャー / スケーラー 希望小売価格 562,300 VP-771 は VP-770 に 3G HD-SDI 入出力を加えた製品です 41

44 スキャンコンバーター & スケーラー VP 入力デュアルスケーラー / DVI (HDCP) プレゼンテーションスイッチャー 希望小売価格 664,300 特長 デュアルスケーラー : ライブでのシームレススイッチングを独立したスケーラーを持つプレビュー / プログラムの 2 出力に出力プレビュー出力には プログラム出力にライブ映像を出す前に スケーリング出力をどのように見せるか調節する為のオンスクリーンディスプレイメニューが用意されています 8 プレビュー / プログラム入力ボタン : プレビュー出力 プログラム出力の選択の為 それぞれ独立した 8 ボタンを備えています 出力解像度 : 最大 UHD (3840x2160); HDTV RGB 系解像度 リフレッシュレート選択可能 マルチフォーマット : DVI-U 入力に接続される HDMI, VGA, コンポーネント コンポジット入力選択 DVI-I コネクタに DVI-D VGA 又は HDMI 出力します 音声ブレークアウェイ ( 映像選択非連動 ) AFV( 映像選択連動 ) 対応 マルチアスペクト選択 : フォローインプット フォローアウトプット ベストフィット レターボックス プロセッサー内蔵 : カラー ガンマ補正 ディザ等 ルーマー及びクロマキーイング テストパターンジェネレーター内臓 アドバンスド EDID マネージメント : 各入力毎に対応にネイティブリゾリューションとカラーデプス 最適なスケーリングの為に接続されたモニターの EDID 解析 ラストモード ラストセッティング記憶 コントロール : IR リモートとフロントパネルボタン操作内臓ウエッブページへのイーサネットアクセス RS-485( オプションの T- バーコントロール発売予定 ) タッチスクリーン PC やその他コントローラーから送られる RS-232 シリアルコマンド 電源 : 100V AC 50/60Hz 外形 : 標準 19 インチ (1U) ラック取付金具同梱 仕様 映像入力 : 8 DVI-U (DVI-D/HDMI/RGB/YPbPr/ コンポジット入力選択 ) (DVI-I コネクタ ) 音声入力 : 8 バランスステレオ音声 (5 ピンターミナルブロック ) 映像出力 : 2 DVI-I ( プレビュー / プログラム ) 出力に接続する VGA 又は HDMI 出力選択可能 (DVI-I コネクタ ) 音声出力 : 2 バランスステレオ音声 (5 ピンターミナルブロック ) コントロール : フロントパネル /OSD IR リモートコントロール RS-232 (3 ピンターミナルブロック ) RS-485 (3 ピンターミナルブロック ) イーサネット (RJ-45) 出力解像度 : 640x480@60, 640x480@75, 800x600@50, 800x600@60, 800x600@75, 1024x768@50, 1024x768@60, 1024x768@75, 1280x768@50, 1280x768@60, 1280x800@60, 1280x1024@50, 1280x1024@60, 1280x1024@75, 1360x768@60, 1366x768@50, 1366x768@60, 1400x1050@50, 1400x1050@60, 1600x900@60, 1600x1200@50, 1600x1200@60, 1680x1050@60, 1920x1200@60RB, 480p60, 576p50, 720p50, 720p59.94, 720p60, 1080p23.976, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i60, 2k50, 2k60, 4k2k@30 電源 : 100V AC 最大 42VA 外形寸法 : 48.3cm x 23.6cm x 4.4cm( 幅 奥行 高さ ): 1U 重量 : 約 3kg 付属品 : 電源コード 取付金具 IR リモートコントローラー 2 DVI 5 BNC 変換ケーブル (C-DMA/5BM-3) VP 入力デュアルスケーラー / プレゼンテーションスイッチャー ( プレビュー / プログラム出力 ) 希望小売価格 613,300 特長 デュアルスケーラー独立 2 出力 プレビュー / プログラム /PIP ソース高速選択の為の 10 プレビュー / プログラム /PIP 入力選択ボタン 出力解像度 ( リフレッシュレート選択可能 ) : 最大 2K/ WUXGA/1080p ( プログラム ) 720P ( プレビュー出力 ) スケーリング出力 : 2 HDMI 1 DP 1 HD15 ピン (VGA) マルチアスペクトレシオ 音声ブレークアウェイ ( 映像選択非連動 ) AFV( 映像選択連動 ) 対応 選択可能なオーディオディレイ ノイズリダクション機能 : ブロック / クロマ / モスキートノイズの削減による映像品質の向上 パワーアンプ出力 : 10W/ch/8Ω (4 ピンターミナルブロック ) ビデオプロセッサー内蔵 : 入力毎に設定可能なカラー ヒュー シャープ 輝度調整 ファンクションボタン : ブランク フリーズボタンプレビュー /PIP プログラム出力 いずれにも対応 ウェブサーバー内蔵 : 内蔵ウェブページでイーサネットによるフルコントロール アドバンスド EDID マネージメント ラストセッティングラストモード記憶機能 コントロール : フロントパネル IR リモートコントロール RS-232 イーサネットによる内蔵ウェブページ 電源 : 100V AC 50/60Hz 外形 : 標準 19 インチ (1U) ラック取付金具同梱 仕様 映像入力 : 4 HDMI 2 ディスプレイポート 4 ユニバーサル (HD15 ピン ) 1 USB 1 S/PDIF (RCA) 音声入力 : 10 アンバランスステレオ音声 (φ3.5 ミニジャック ) 映像出力 : 2 HDMI 1 ディスプレイポート 1 PC 映像 (HD15 ピン ) 音声出力 : 1 ステレオパワーアンプ出力 10W/ch/8Ω (4 ピンターミナルブロック ) 1 ステレオバランス (5 ピンターミナルブロック ) 1 バランス S/PDIF 出力 (2 RCA) 規格基準 : HDMI, HDCP サポート 出力解像度 : <PROGRAM> ネイティブ HDMI1, ネイティブ HDMI2, ネイティブ DP, ネイティブ VGA, 640x480@75Hz, 800x600@50Hz, 800x600@60Hz, 800x600@75Hz, 1024x768@50Hz, 1024x768@60Hz, 1024x768@75Hz, 1280x768@50Hz, 1280x768@60Hz, 1280x720@60Hz, 1280x800@60Hz, 1280x1024@50Hz, 1280x1024@60Hz, 1280x1024@75Hz, 1366x768@50Hz, 1366x768@60Hz, 1400x1050@50Hz, 1400x1050@60Hz, 1600x900@60Hz (R), 1600x1200@50Hz, 1600x1200@60Hz, 1680x1050@60Hz, 1920x1080@60Hz, 1920x1200@60Hz (R), 2048x1080@50Hz, 2048x1080@60Hz, 480p@60Hz, 576p@50Hz, 720p@50Hz, 720p@60Hz, 1080i/1080p@50Hz, 1080i/1080p@60Hz, 1080p@50Hz, 1080p@60Hz, 1080p@24Hz, 480p@59.94Hz, 720p@59.94Hz, 1080i/1080p@59.94Hz, 1080p@23.98Hz, 1080p@29.97Hz, 1080p@59.94Hz, カスタム 1-4 <PREVIEW> シングルピクチャー, 640x480@60Hz, 640x480@75Hz, 800x600@50Hz, 800x600@60Hz, 800x600@75Hz, 1024x768@50Hz, 1024x768@60Hz, 1024x768@75Hz, 1280@768x50Hz, 1280x768@60Hz, 1280x720@60Hz, 1280x800@60Hz, 1280x1024@50Hz, 1280x1024@60Hz, 1280x1024@75Hz, 480p@60Hz, 576p@50Hz, 720p@50Hz, 720p@60Hz, 480p@59.94Hz, 720p@59.94Hz, カスタム 1-4 電源 : 100V AC 50/60Hz 49VA 外形寸法 : 48.3cm x 23.6cm x 4.45cm( 幅 奥行 高さ ): 1U 重量 : 約 2.45kg 付属品 : 電源コード 取付金具 IR リモートコントローラー 42

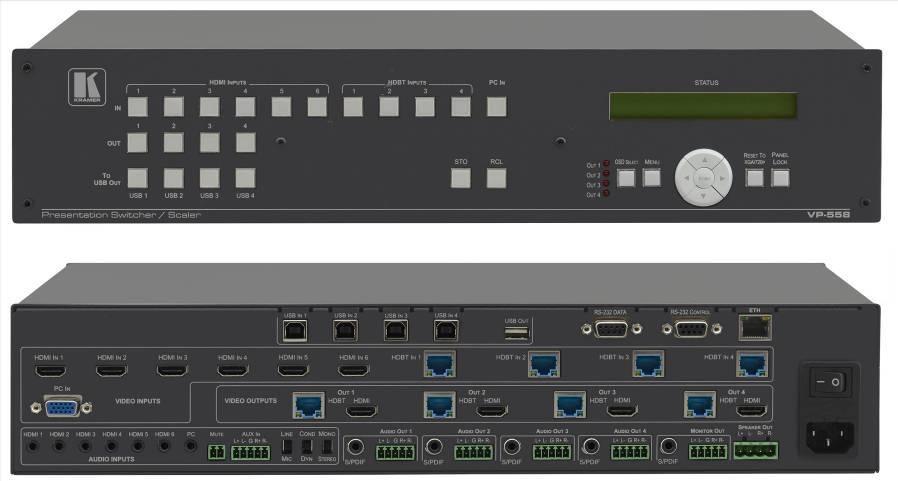

45 VP 入力 4 出力プレゼンテーションスイッチャー / スケーラー スキャンコンバーター & スケーラー 希望小売価格 1,210,400 特長 出力解像度 : 最大 1080p/UXGA 伝送距離 : HDBT 入出力使用時 最大 70m ケーブル : 最適な環境で HDBaseT を使用する為に Kramer 製の STP ケーブル BC-HDKat6a を使用して下さい ( 信号解像度によって伝送距離が異なります ) 4x1 USB スイッチャー 音声 DSP 機能 入力 / 出力音声レベル調整 トークオーバー又はミックス機能が選択可能なマイク入力 アナログ & エンベディッド音声対応 : 各々の入力 / 出力 マルチアスペクトレシオ ビデオプロセッサー内蔵 : カラー ヒュー シャープ ノイズ コントラスト 輝度調整 コントロール : フロントパネル /OSD IR リモートコントローラー ( 同梱 ) RS-232 イーサネットによる内蔵ウェブページ 電源 : 100V AC 50/60Hz 外形 : 標準 19 インチ (2U) ラック取付金具同梱 仕様 映像入力 :6 HDMI 1 PC 映像 (HD15 ピン ) 4 HDBT ツイストペア (RJ-45) 4 USB 音声入力 : 6 アンバランス音声 (φ3.5 ミニジャック )-HDMI 用 1 アンバランス音声 (φ3.5 ミニジャック )-PC 映像用 1 AUX IN/MIC バランスステレオ音声 (5 ピンターミナルブロック ) 映像出力 :4 HDMI 4 HDBT ツイストペア (RJ-45) 音声出力 : 4 バランスステレオ音声 (5 ピンターミナルブロック ) 4 S/PDIF (RCA) モニタ出力用バランスステレオ (5 ピンターミナルブロック ) モニタ出力用 S/PDIF (RCA) 1 スピーカー 2x10W (4 ピンターミナルブロック ) 出力解像度 : ネイティブ, 640x480@60, 800x600@60, 1024x768@60, 1280x768@60, 1360x768@60, 1280x720@60, 1280x800@60, 1280x1024@60, 1440x900@60, 1400x1050@60, 1680x1050@60, 1600x1200@60, 1920x1080@60, 1920x1200@60, 720x480p@60, 1280x720p@60, 1920x1080i@60, 1920x1080p@60, 720x576p@60, 1280x720p@50, 1920x1080i@50, 1920x1080p@50 電源 :100V AC, 最大 70VA 外形寸法 :48.3cm x 36.6cm x 8.9cm ( 幅 奥行 高さ ): 2U 重量 : 約 5.0kg 付属品 : 電源コード 取付金具 IR リモートコントローラー オプション : KRAMER BC-HDKat6a ケーブル 43

46 FC-113 HDMI - 3G HD-SDI コンバーター フォーマットコンバーター 希望小売価格 130,600 仕様 入力 : 1 HDMI 出力 : 2 3G HD-SDI/HD-SDI/SDI (BNC) 最大データ転送レート : 3Gbps HDCP 非対応 マルチスタンダード動作 : SDI (SMPTE 259M) HD-SDI (SMPTE 292M) および 3G HD-SDI (SMPTE 424M) フレームレートや解像度は変換しません Active Input LED 表示 : 緑 -HDMI 信号が標準解像度 (SDI) 入力信号 青 - 高解像度 (HD-SDI) 入力信号 点滅 -HDCP 入力フォーマット : 525i 625i 1080p@23.98/24/25/29.97/30/50/59.94/ i@50/59.94/60; インジケータ LED : SD/HD ( 入力信号判別 ) IN (HDMI 信号検出 ) ON ( 電源 ) 電源 : 5V DC 470mA 外形寸法 : 12.0cm x 7.2cm x 2.4cm ( 幅 奥行 高さ ) 重量 : 約 0.3kg 付属品 : AC アダプタ 外形 : Compact DigiTOOLS オプションの RK-3T 使用にて 1U ラックスペースに 3 台並べてマウント可能 FC-331 3G HD-SDI - HDMI コンバーター 希望小売価格 130,600 仕様 入力 : 1 3G HD-SDI/HD-SDI/SDI (BNC) 出力 : 1 3G HD-SDI/HD-SDI/SDI ループ (BNC) 1 HDMI 最大データ転送レート : 最大 3Gbps HDCP 非対応 マルチスタンダード動作 : SDI (SMPTE 259M 及び SMPTE 344M) HD-SDI (SMPTE 292M) および 3G HD-SDI (SMPTE 424M) リクロッキング処理済ループ出力 フレームレートや解像度は変換しません 音声グループディエンベデッド選択 アクティブ入出力 LED インジケータ : SD( 緑 ) / HD ( 青 ) OUT (HDMI 接続 ) 電源 : 5V DC 400mA 外形寸法 : 12.0cm x 7.2cm x 2.4cm ( 幅 奥行 高さ ) 重量 : 約 0.3kg 付属品 : AC アダプタ 外形 : Compact DigiTOOLS オプションの RK-3T 使用にて 1U ラックスペースに 3 台並べてマウント可能 FC-46XL HDMI 音声ディエンベッダー 希望小売価格 81,200 仕様 入力 : 1 HDMI 出力 : 1 HDMI 1 S/PDIF ( 光コネクタ ) 1 S/PDIF (RCA) 1 アンバランスステレオ音声 (φ3.5 ミニジャック ) 規格準拠 : HDMI HDCP をサポート 最大データ転送レート : 最大 6.75Gbps ( 各映像信号系統につき 最大 2.25Gbps) HDMI サポート : ARC 対応 HDMI 非圧縮音声チャネル Dolby TrueHD DTS-HD 自動フォーマット検出 : デジタル RGB または YPbPr 電源 : 5V DC 730mA 外形寸法 : 12.4cm x 7cm x 2.4cm ( 幅 奥行 高さ ) 重量 : 約 0.4kg 付属品 : AC アダプタ 外形 : Compact DigiTOOLS オプションの RK-3T 使用にて 1U ラックスペースに 3 台並べてマウント可能 FC-49 DVI/ 音声 HDMI エンベッダー 希望小売価格 81,200 仕様 入力 : 1 DVI-D (DVI-I コネクタ ) 1 S/PDIF ( 光コネクタ ) 1 S/PDIF (RCA) 1 アンバランスステレオ (φ3.5 ミニジャック ) 出力 : 1 HDMI 規格準拠 : DVI ver1.0 対応 HDMI および HDCP 最大データ転送レート : 4.95Gbps ( 各映像信号系統につき 最大 1.65Gbps) 自動フォーマット検出 : デジタル RGB または YPbPr 電源 : 12V 400mA 外形寸法 : 12.0cm x 7.2cm x 2.4cm ( 幅 奥行 高さ ) 重量 : 約 0.3kg 付属品 : AC アダプタ 取付金具 外形 : Compact DigiTOOLS オプションの RK-3T 使用にて 1U ラックスペースに 3 台並べてマウント可能 FC-69 HDMI 音声エンベッダー / ディエンベッダー 希望小売価格 別途お問合せください 仕様 入力 : 1 HDMI 1 ステレオ音声 (φ3.5 ミニジャック ) 出力 : 1 HDMI 1 S/PDIF (RCA) 1 ステレオ音声 (φ3.5 ミニジャック ) コントロール : 8 種類 DIP スイッチ 最大データ転送レート : 8.91Gbps ( 各映像信号系統につき 最大 2.97Gbps) HDTV 互換 : 最大 UHD(4K) 対応 / HDCP 準拠 HDMI サポート : ARC HDMI 非圧縮音声チャンネル ディープカラー CEC 音声エンベッド : HDMI 映像信号がなくても音声再生可能 音声ディエンベッド : アナログ及び S/PDIF 出力 エンベディッド又は ARC 入力選択 スリープモード : 入力に対応した 5V 出力 - 無信号時にディスプレイオフ コントロールオプション設定 : DIP スイッチ設定固定 / 修正 EDID HDCP エンベッド / ディエンベッド スリープモード機能 電源 : 5V DC 500mA 外形寸法 : 12.0cm x 7.2cm x 2.4cm ( 幅 奥行 高さ ) 重量 : 約 0.6kg 付属品 : AC アダプタ 取付金具 外形 : Compact DigiTOOLS オプションの RK-3T 使用にて 1U ラックスペースに 3 台並べてマウント可能 44

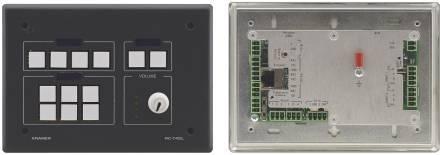

47 RC-6IR 6ボタンユニバーサルルームコントローラー RC-8IR RC-74DL 12 ボタンマスタールームコントローラー ルームコントローラー 希望小売価格 69,200 仕様 最大 16 マクロ 4 トグルコマンドを 6 ボタンそれぞれに設定可能, プリント済みラベル ポート : 2 RS-232 ( ターミナルブロック ) 1 RS-485 ( ターミナルブロック ) 1 イーサネット (RJ-45) ( ご注意 : イーサネットは AV 機器コントロールに推奨しません ) 出力 : 2 リレー ( ターミナルブロック, AC36V 又は DC2A 最大 AC60V) 2 IR エミッター ( ターミナルブロックコネクタ ) 電源 : 12V DC 155mA 外形寸法 : 6.9cm x 4.3cm x 11.4cm ( 幅 奥行 高さ ) 重量 : 約 0.3kg 付属品 : AC アダプタ Kramer 3.5mm - IR エミッターコントロールケーブル (C-A35/IRE-10) M3x5 予備ネジ Java ベース設定ソフトウェア ( 搭載 ) オプション : RK-2WP 19 インチラックアダプタ 希望小売価格 108,700 8ボタンユニバーサルルームコントローラー仕様 最大 16マクロ 4トグルコマンドを8ボタンそれぞれに設定可能, プリント済みラベル ポート : 2 RS-232 ( ターミナルブロック ) 1 RS-485 ( ターミナルブロック ) 1 イーサネット (RJ-45) ( ご注意 : イーサネットはAV 機器コントロールに推奨しません ) 出力 : 2 リレー ( ターミナルブロック, AC36V 又はDC2A 最大 AC60V) 2 IRエミッター ( ターミナルブロックコネクタ ) 電源 : 12V DC 155mA 外形寸法 : 6.9cm x 4.3cm x 11.4cm ( 幅 奥行 高さ ) 重量 : 約 0.3kg 付属品 : ACアダプタ Kramer 3.5mm - IRエミッターコントロールケーブル (C-A35/IRE-10) M3x5 予備ネジ Javaベース設定ソフトウェア ( 搭載 ) オプション : RK-2WP 19インチラックアダプタ希望小売価格 174,200 RC-76R 6 ボタンルームコントローラー RC-78R 8 ボタンルームコントローラー 仕様 RGB バックライト ( オン / オフ 色指定可能 ) デジタルボリューム付 ポート : 3 RS-232 ( ターミナルブロック ) 1 RS-485 ( ターミナルブロック ) 2 GPI/O ( ターミナルブロック ) 2 K-NET ( ターミナルブロック ) 1 イーサット (RJ-45) 1 IR センサー 1 USB 出力 : 4 リレー ( ターミナルブロック ) 2 IR エミッター ( ターミナルブロック ) デフォルト IP セッティング : IP number / Mask / Gateway 電源 : 12V DC 570mA 外形寸法 : 16.2cm x 2.6cm x 11.4cm ( 幅 奥行 高さ ) 重量 : 約 0.7kg 付属品 : AC アダプタ 取付金具 設定用ソフトウェア オプション : IR エミッターケーブル 希望小売価格 86,500 仕様 ポート : 2 RS-232 ( ターミナルブロック ) 1 RS-485 ( ターミナルブロック ) 1 GPI/O ( ターミナルブロック ) 1 K-NET ( ターミナルブロック ) 1 イーサット (RJ-45) 1 USB( 設定用 ) 出力 : 2 IR ( ターミナルブロック ) 2 リレー ( ターミナルブロック ) デフォルト IP セッティング : IP number / Mask / Gateway 電源 : 12V DC 260mA 外形寸法 : 7.9cm x 2.8cm x 12.4cm ( 幅 奥行 高さ ) 重量 : 約 0.6kg 付属品 : AC アダプタ フロントプレート : ホワイト / ブラック外装フレーム 希望小売価格 108,400 仕様 ポート : 2 RS-232 ( ターミナルブロック ) 1 RS-485 ( ターミナルブロック ) 1 GPI/O ( ターミナルブロック ) 1 K-NET ( ターミナルブロック ) 1 イーサット (RJ-45) 1 USB( 設定用 ) 出力 : 2 IR ( ターミナルブロック ) 2 リレー ( ターミナルブロック ) デフォルト IP セッティング : IP number / Mask / Gateway 電源 : 12V DC 260mA 外形寸法 : 7.9cm x 2.8cm x 12.4cm ( 幅 奥行 高さ ) 重量 : 約 0.6kg 付属品 : AC アダプタ フロントプレート : ホワイト / ブラック外装フレーム PT-4IREX IR リピーター PT-5R/T IR エクステンダー / リピーター 希望小売価格 54,400 仕様 入力 : 1 IR レシーバー (φ3.5mm ミニジャック ) 出力 : 4 IR エミッター (φ3.5mm ミニジャック ) IR 動作周波数 : 38kHz +/ 10% 指向性 : 最大 120 電源 : 12V DC 95mA 外形寸法 : 6.22cm x 5.24cm x 2.41cm( 幅 奥行 高さ ) 重量 : 約 0.15kg 付属品 : AC アダプタ IR エミッターコントロールケーブル (C-A35/IRE-10) IR レシーバーケーブル (C-A35M/IRR-03) オプション : RK-4PT 19 インチラックアダプタ IR レシーバーケーブル IR エミッターケーブル 希望小売価格 32,500 仕様 最大 5 台の機器を最大 250m の距離からツイストペアケーブルにより制御可能 入力 : 1 IR レシーバー (Φ3.5 ミニジャック ) (PT-5T) / 1 ツイストペア (RJ-45)(PT-5R) 出力 : 2 IR エミッター (Φ3.5 ミニジャック ) 1 ツイストペア (RJ-45)(PT-5T) / 3 IR エミッター (Φ3.5 ミニジャック )(PT-5R) 最大伝送距離 : 250m キャリア周波数 : 36~40kHz 電源 : 5V DC 7mA (PT-5T)/ 6mA (PT 5R) 外形寸法 : 5.0cm x 6.6cm x 2.3cm ( 幅 奥行 高さ ) 重量 : 約 0.15kg 付属品 : AC アダプタ 1 x IR レシーバーケーブル 2m (φ3.5 ミニジャック ) 5 x IR エミッターケーブル 2m (φ3.5 ミニジャック ) 45

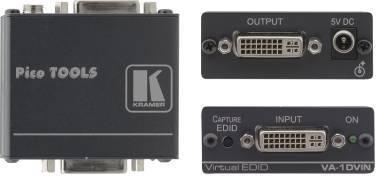

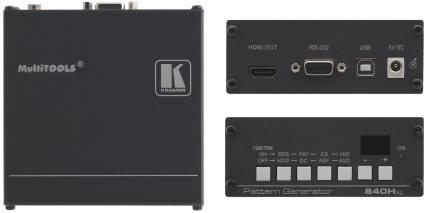

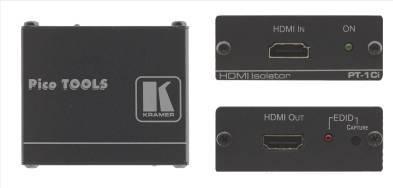

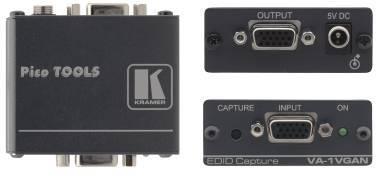

48 PT-1C HDMI プロセッサー PT-1CI HDMI プロセッサー / アイソレーター VA-2H HDMI 信号用 EDIDリーダー / エミュレーター VA-1DVIN DVI 信号用 EDID エミュレーター VA-1VGAN PC 映像信号用 EDID エミュレーター 810 コンポジット映像 & S- ビデオカラーバー / 音声ジェネレーター 840HXL HDMI テストパターンジェネレーター その他 AV 機器 仕様 入力 : 1 HDMI 出力 : 1 HDMI 最大データ転送レート : 10.2Gbps( 各映像信号系統につき 最高 3.4Gbps)4K 対応 コントロール : 4 ディップスイッチ ( 設定された機能のうち 所要の機能を選択 ) 電源 : HDMI バスパワー使用 外部電源不要 外形寸法 : 6.22cm x 2.41cm x 5.24cm ( 幅 奥行 高さ ) 重量 : 約 0.04kg オプション : RK-4PT 19 インチアダプタ 希望小売価格 27,200 希望小売価格 43,400 仕様 ミリタリーや金融関係などにセンシティブな環境のためのセキュリティツールです HDCP をブロックしソースの EDID をパスします DDC 信号の逆流を防止する HDMI 用 EDID バッファー及びメモリです 入力 : 1 HDMI 出力 : 1 HDMI 最大データ転送レート : 10.2Gbps( 各映像信号系統につき 最高 3.4Gbps)4K 対応 HDCP 非対応 コントロール : 1 キャプチャーボタン 電源 : HDMI バスパワー使用 外部電源不要 外形寸法 : 6.22cm x 2.41cm x 5.24cm ( 幅 奥行 高さ ) 重量 : 約 0.04kg オプション : RK-4PT 19 インチアダプタ 仕様 入力 :1 HDMI 出力 :1 HDMI 1 S/PDIF デジタル音声 (RCA) ポート :1 USB 最大データ転送レート :6.75Gbps ( 各映像信号系統につき 最高 2.25Gbps) 解像度 : 最大 UXGA 1080p 36 ビット 電源 :12V DC, 410mA コントロール :SELECT ボタン EDID モード表示 LED 外形寸法 :12.0cm x 7.2cm x 2.4cm( 幅 奥行 高さ ) 重量 : 約 0.3kg 付属品 :AC アダプタ オプション : RK-3T 19 インチラックアダプタ 仕様 入力 : 1 DVI-D (DVI-I コネクタ ) 出力 : 1 DVI-D (DVI-I コネクタ ) 最大データ転送レート : 3.3Gbps コントロール : EDID キャプチャーボタン 電源 : 5V DC, 20mA 外形寸法 : 6.22cm x 5.24cm x 2.41cm ( 幅 奥行 高さ ) 重量 : 約 0.15kg 付属品 : AC アダプタ オプション :RK-4PT 19 インチラックアダプタ 仕様 入力 :1 PC 映像 (HD15 ピン ) 出力 :1 PC 映像 (HD15 ピン ) 帯域幅 (-3dB):1.8GHz コントロール :EDID キャプチャーボタン 電源 :5V DC, 20mA 外形寸法 :6.2cm x 6.2cm x 2.4cm( 幅 奥行 高さ ) 重量 : 約 0.15kg 付属品 :AC アダプタ オプション :RK-4PT 19 インチラックアダプタ 仕様 映像出力 : 2 75% カラーバー BNC), 1 75% S- ビデオカラーバー (S 端子 ) 音声出力 : 1 バランス音声 ( ターミナルブロック ) コントロール : PAL/NTSC 選択スイッチ, 音声レベルコントロール ( トリーマー ) ラインジッタ : 2ns 電源 : 12V DC, 230mA 外形寸法 : 12.0cm x 7.15cm x 2.5cm( 幅 奥行 高さ ) 重量 : 約 0.3kg 付属品 : AC アダプタ, 取付金具 オプション : RK-3T 19 インチラックアダプタ 希望小売価格 81,200 希望小売価格 18,700 希望小売価格 18,700 希望小売価格 54,400 希望小売価格 115,800 仕様 出力 : 1 HDMI パターン数 : 32 出力解像度 : 全ての PC, HDTV 解像度 カラースペース : RGB, YUV 444, YUV 422 & オード エンベディット音声 : 6 サンプリングレート コントロール : USB & RS 232 ポート (PC 制御用 ) (PC コントロールソフトウェア同梱 ) フロントパネルボタン 電源 : 5V DC, 460mA 外形寸法 : 10.7cm x 10.0cm x 4.4cm ( 幅 奥行 高さ ) 重量 : 約 0.4kg 付属品 : AC アダプタ オプション : RK-1 19 インチラックアダプタ 46

49 900N ステレオ音声パワーアンプ (8.4W/CH) オーディオ製品 希望小売価格 35,300 仕様入力 : 1 アンバランスステレオ音声 (RCA) 1 バランスステレオ音声 (5 ピンターミナルブロック ) 出力 :1 ステレオスピーカー (4 ピンターミナルブロック ) 外部電源 : 8.4W RMS/CH (4Ω) ミュージックパワー : 35W RMS/CH (4Ω) 帯域幅 (-3dB) : 24kHz S/N 比 : 55dB 電源 : 12V DC, 2.1A 外形寸法 : 12cm x 7.5cm x 2.5cm ( 幅 奥行 高さ ) 重量 : 約 0.3kg 付属品 : AC アダプタ 取付金具オプション : RK-3T 19 インチラックアダプタ 900XL ステレオ音声パワーアンプ (10W/CH) 希望小売価格 48,700 仕様入力 :1 アンバランスステレオ音声 (φ3.5 ミニジャック ) 1 アンバランスステレオ音声 (RCA) 出力 :1 ステレオスピーカー (10W x 24Ω) (4 ピンターミナルブロック ) 最大出力 : 10W x 2 (4Ω) ミュージックパワー : 40W x 2 (4Ω) 帯域幅 (-3dB) : 25kHz S/N 比 : 85dB@1kHZ 0dBu 出力電源 : 12V DC, 2.0A 外形寸法 : 12cm x 7.5cm x 2.5cm ( 幅 奥行 高さ ) 重量 : 約 0.2kg 付属品 : AC アダプタオプション : RK-3T 19 インチラックアダプタ 907XL ステレオ音声パワードミキサー (40W/CH) 希望小売価格 72,000 仕様入力 : 1 バランスステレオ音声 ( ターミナルブロック ) アンバランスステレオ音声 (1.2Vrms) (RCA) 出力 : 1 スピーカー ( ターミナルブロック ) 最大出力 : 40W/ch (8Ω) ミュージックパワー :150W/ch (8Ω) 帯域幅 (-3dB) : 25kHz S/N 比 : 66dB 電源 : 24V DC, 2.2A 外形寸法 : 10.7cm x 10.4cm x 4.0cm ( 幅 奥行 高さ ) 重量 : 約 1.3kg 付属品 : AC アダプタオプション : RK-1 19 インチラックアダプタ PA-150NET Dante ネットワークパワーアンプ (50W 70V/100V) 希望小売価格 156,800 仕様入力 : 1 Dante (RJ-45) 1 バランスモノ (3 ピンターミナルブロック ) 出力 : 1 スピーカー 100V/70V (3 ピンターミナルブロック ) 1 アンバランスモノ (2 ピンターミナルブロック ) 最大出力 : 50W x スピーカコントロール : ボリューム ミュートリモートボリュームコントロール : 0-10V DC (4 ピンターミナルブロック ) 標準ゲイン : プライオリティースイッチ : Net 又は local オートスタンバイ電源 : 48V DC, 2.7A 付属品 : 48V DC アダプタオプション : RK-3T 19 インチラックアダプタ PA-225NET Dante ネットワークパワーアンプ (25W/CH) 希望小売価格 156,800 仕様入力 : 1 Dante (RJ-45) 2 バランス音声 (6ピンターミナルブロック) 出力 : 2 モノスピーカー出力 (4ピンターミナルブロック) 2 ラインレベル出力 (3ピンターミナルブロック) 最大出力 : 2 x 2 x コントロール : 2 ライン入力用スクリュートリマー 10kΩ リモートボリュームコントロール ミュート用リモート最大ゲイン : 28X (26.5dB) 帯域幅 (-3dB) : 30Hz ~ 30kHz プライオリティースイッチ : Net 又は local オートスタンバイ電源 : Standby 3.3W, idle current draw 6.9W, 1/8 current draw 14.2W 付属品 : 48V DCアダプタ外形 : RK-3T 19インチラックアダプタ 47

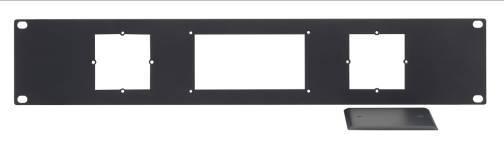

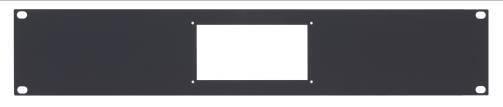

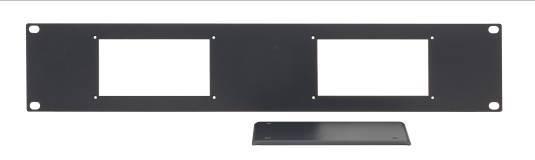

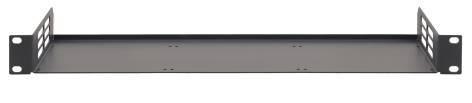

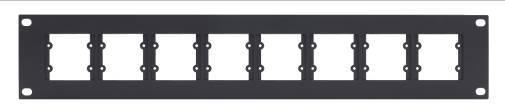

50 アクセサリ & ラックアダプタ RK-1 希望小売価格 17,600 RK-4X 希望小売価格 8,800 RK-10 希望小売価格 8,800 RK-13 希望小売価格 17,600 RK-81 希望小売価格 8,800 RK-4PT 希望小売価格 16,200 RK-3T 希望小売価格 8,800 RK-6T 希望小売価格 13,400 RK-9T 希望小売価格 17,600 RK-1T2PT 希望小売価格 16,200 RK-2T1PT 希望小売価格 16,200 RK-T2SB 希望小売価格 21,900 RK-WP6 希望小売価格 9,200 RK-WP16 希望小売価格 15,200 RK-T2B 希望小売価格 21,900 RK-2WP 希望小売価格 10,900 RK-22WP 希望小売価格 16,200 RK-121WP 希望小売価格 16,200 48

51 コネクタプレート & コンセントボックス ウォールプレートシリーズは フレームに必要なモジュールを組み合わせて使用可能です フレーム / ボックス FRAME-1G 希望小売価格 5,300 FRAME-2G 希望小売価格 9,900 OWB-1G 希望小売価格 6,400 OWB-2G 希望小売価格 9,900 モジュール ( インサート ) W-H HDMI ( メス メス ) W-DVI DVI ( メス メス ) W-DVIA DVI&φ3.5 ミニジャック ( メス メス ) W-DP ディスプレイポート ( メス メス ) 希望小売価格 7,100 希望小売価格 5,300 希望小売価格 8,100 希望小売価格 7,100 WX-2F HD15 ピン ( メス メス ) WX-2M HD15 ピン ( オス オス ) WX-FM HD15 ピン ( メス オス ) WX-MF HD15 ピン ( オス メス ) 希望小売価格 5,300 希望小売価格 5,300 希望小売価格 5,300 希望小売価格 5,300 WU-AA USB (USB A USB A) WA-1PN Φ3.5 ミニジャック ( メス メス ) WA-1N ターミナルブロック ( メス メス ) WRR 2 RCA ( メス メス ) 希望小売価格 6,000 希望小売価格 7,100 希望小売価格 5,300 希望小売価格 6,000 WXA-2 HD15 ピン & φ3.5 ミニジャック ターミナルブロック WXA-2P HD15 ピン & φ3.5 ミニジャック W4545 デュアル RJ-45 ( メス メス ) W1145 RJ-11 & RJ-45 ( メス メス ) 希望小売価格 11,300 希望小売価格 9,200 希望小売価格 6,000 希望小売価格 6,000 W-BLANK カバープレート ( シングル ) W-2BLANK カバープレート ( デュアル ) WCP ケーブルパススルー WCP-2 デュアルケーブルパススルー 希望小売価格 1,100 希望小売価格 2,800 希望小売価格 3,500 希望小売価格 3,500 49

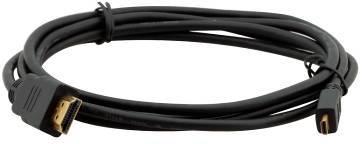

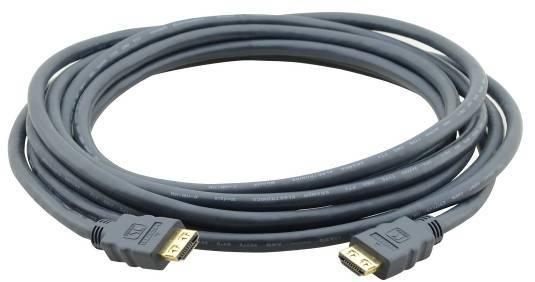

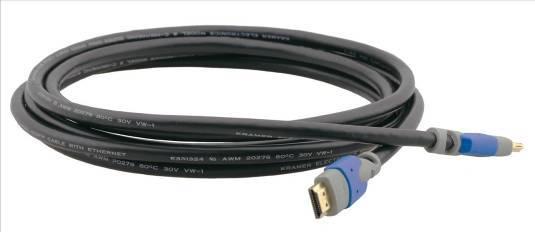

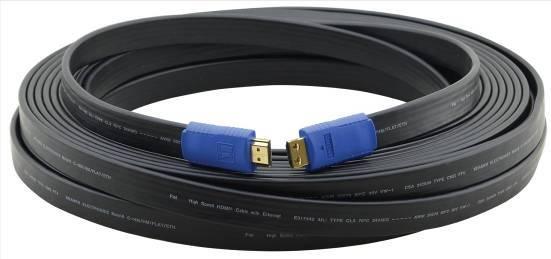

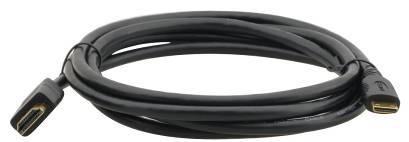

52 C-HM/HM ハイスピード HDMI ケーブル / 標準 HDMI ケーブル ケーブル & コネクタ 特長 ぬけにくい K-Lock コネクタ : 15lbs(6.8kg) の抜去保持力によるコネクタ構造 24K 金メッキコネクタによる耐触 接触抵抗の低減で最高の接続性を実現 品目 : ハイスピード HDMI ケーブル (1~5m) 標準 HDMI ケーブル (7~10m) 仕様 ケーブル直径 : 7.0mm ケーブル線径 : 28AWG 色 : グレー 難燃性 : CL3 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-HM/HM-1M 1 4Kx2K オープン C-HM/HM-2M 2 4Kx2K オープン C-HM/HM-3M 3 4Kx2K オープン C-HM/HM-5M 5 4Kx2K オープン C-HM/HM-7M p/12bit オープン C-HM/HM-10M p/12bit オープン C-HM/HM/PRO イーサネット対応ハイスピード HDMI ケーブル 特長 ぬけにくい K-Lock コネクタ : 15lbs(6.8kg) の抜去保持力によるコネクタ構造 24K 金メッキコネクタによる耐触 接触抵抗の低減で最高の接続性を実現 最大データ転送レート : 10.2Gbps 仕様 HDCP 準拠 ケーブル線径 : 26 AWG (3~25ft) 24 AWG (35~65ft) ケーブル直径 : 7.0mm (3~25ft) 8.3mm (35~65ft) 色 : グレー 難燃性 : CL2 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-HM/HM/PRO Kx2K 3,310 C-HM/HM/PRO Kx2K 3,710 C-HM/HM/PRO Kx2K 4,620 C-HM/HM/PRO Kx2K 5,330 C-HM/HM/PRO p/12bit 8,440 C-HM/HM/PRO p/12bit 11,980 C-HM/HM/PRO p/12bit 16,000 C-HM/HM/PRO p/12bit 20,020 C-HM/HM/FLAT/ETH イーサネット対応ハイスピード HDMI ケーブル 特長 ぬけにくい K-Lock コネクタ : 15lbs(6.8kg) の抜去保持力によるコネクタ構造 柔軟なフラットケーブルにより 従来の丸型ケーブルよりもクロストークや干渉を低減 24K 金メッキコネクタによる耐触 接触抵抗の低減で最高の接続性を実現 高解像度 : 1080p を含む広帯域な信号を従来ケーブルよりも信号劣化の少なく伝送 仕様 HDCP 準拠 ケーブル線径 : 24 AWG (7/0.2) シールド : 耐 EMI/RFI 二重シールド構造 難燃性 : CL2 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-HM/HM/FLAT/ETH-10M p/12bit オープン C-HM/HM/FLAT/ETH-15M p/12bit オープン C-HM/HM/FLAT/ETH-20M p/8bit オープン C-HM/DM HDMI - DVI ケーブル 特長 ぬけにくい HDMI K-Lock コネクタ : 15lbs(6.8kg) の抜去保持力によるコネクタ構造 高い周波数と長期使用における優れた導電性を提供 24K 金メッキコネクタによる耐触 接触抵抗の低減で最高の接続性を実現 仕様 色 : グレー 難燃性 : CL2 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-HM/DM-1M 1 4Kx2K オープン C-HM/DM-2M 2 4Kx2K オープン C-HM/DM-3M 3 4Kx2K オープン C-HM/DM-5M p@60Hz/12bit オープン 50

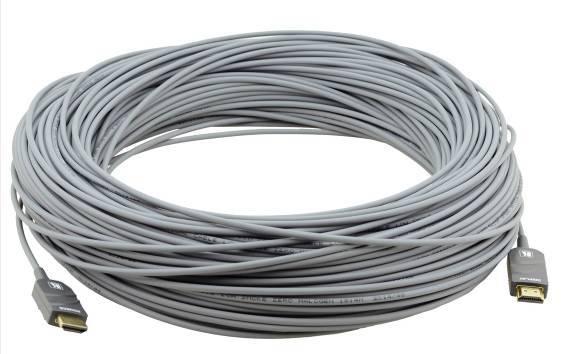

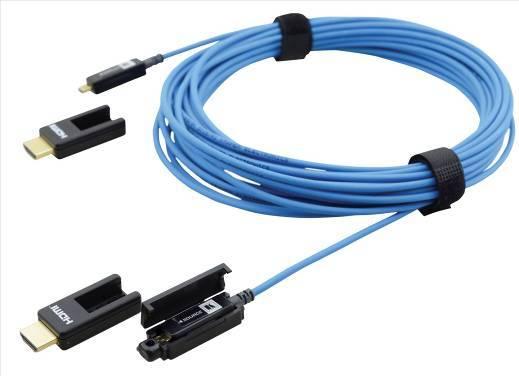

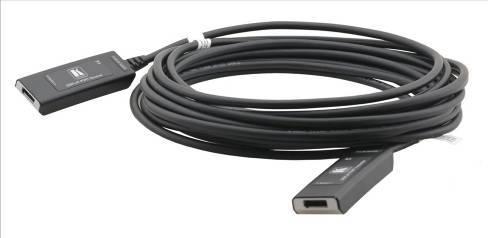

53 CLS-AOCH アクティブ HDMI 光ファイバーケーブル - 低発煙 & ハロゲンフリー ケーブル & コネクタ 特長 対応解像度 : 8ビット, フル HD, 3D ディープカラー エンベッディッド音声 : PCM 8チャンネルドルビーデジタルTrue HD DTS-HD マスター音声 HDMI 規格準拠 - HDCP, EDID, CEC 外部電源不要 - HDMI バスパワー動作 仕様 ケーブル構成 : 4 光ファイバー 6 メタルワイヤー 極細 : 直径 3.4mm 最小曲げ半径 : 6mm ジャケット構造 : 低発煙 & ハロゲンフリー 引っ張り強度 : 500N (50kg) 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) CLS-AOCH K@30Hz/8bit 32,600 CLS-AOCH K@30Hz/8bit 37,240 CLS-AOCH K@30Hz/8bit 41,910 CLS-AOCH K@30Hz/8bit 46,560 CLS-AOCH K@30Hz/8bit 55,870 CLS-AOCH K@30Hz/8bit 58,200 CLS-AOCH K@30Hz/8bit 69,840 CLS-AOCH K@30Hz/8bit 79,160 CLS-AOCH K@30Hz/8bit 88,470 CLS-AOCH K@30Hz/8bit 100,110 CLS-AOCH K@30Hz/8bit 109,420 CLS-AOCH/XL アクティブ HDMI 光ファイバーケーブル - 脱着型コネクタ 特長仕様 対応解像度 : 1080 Full HD, ディープカラー 48bit 3D, 4K@60Hz(4:2:0) エンベッディッド音声 : PCM 8チャンネルドルビーデジタルTrue HD, DTS-HDマスター音声 HDMI 規格準拠 - HDCP, EDID, CEC 外部電源不要 - HDMI バスパワー動作 ケーブル構成 : 4 光ファイバー 6 メタルワイヤー 極細 : 直径 3.4mm 最小曲げ半径 : 6mm ジャケット構造 : 低発煙 & ハロゲンフリー 引っ張り強度 : 500N (50kg) 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) CLS-AOCH/XL K@30Hz/8bit 39,120 CLS-AOCH/XL K@30Hz/8bit 44,690 CLS-AOCH/XL K@30Hz/8bit 50,290 CLS-AOCH/XL K@30Hz/8bit 55,870 CLS-AOCH/XL K@30Hz/8bit 67,040 CLS-AOCH/XL K@30Hz/8bit 69,840 C-HM/HM/A-C イーサネット対応ハイスピードミニ HDMI ケーブル 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-HM/HM/A-C Kx2K 4,130 C-HM/HM/A-C Kx2K 4,620 C-HM/HM/A-C Kx2K 5,530 C-HM/HM/A-D イーサネット対応ハイスピードマイクロ HDMI ケーブル 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-HM/HM/A-D Kx2K 4,130 C-HM/HM/A-D Kx2K 4,620 C-HM/HM/A-D Kx2K 5,530 C-HM/HM/PICO ウルトラスリムイーサネット対応ハイスピード HDMI ケーブル 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-HM/HM/PICO K@60fps 2,620 C-HM/HM/PICO K@60fps 2,820 C-HM/HM/PICO K@60fps 3,020 C-HM/HM/PICO K@60fps 3,510 C-HM/HM/PICO K@60fps 4,220 青 / 緑 / 黄 / オレンジ / 赤 / 白 / ピンク * 基本ケーブルの色は黒ですが 0.9m/1.8m/3.0m のみ色選択可能です 51

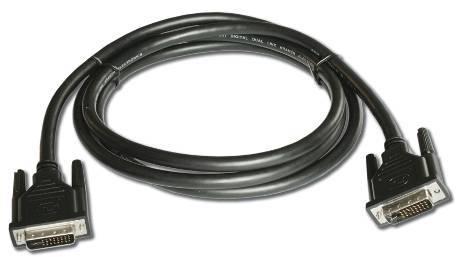

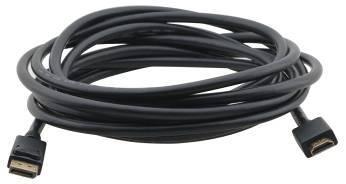

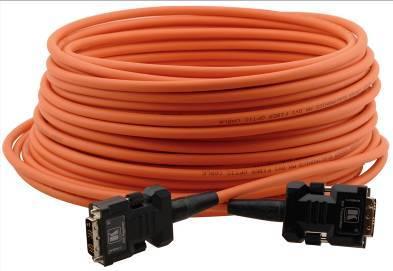

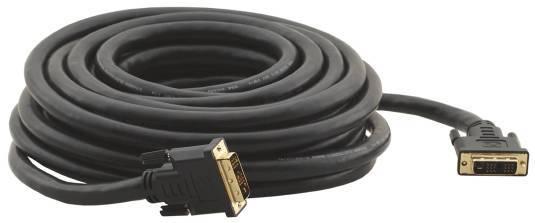

54 ケーブル & コネクタ C-DM/DM デュアルリンク DVI - DVI ケーブル 特長 高品質 : DVI-D 接続により高品質で安定した映像伝送 HDCP & デュアルリンク対応 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-DM/DM-1M x1200 オープン C-DM/DM-2M x1200 オープン C-DM/DM-3M x1200 オープン C-DM/DM-5M x1200 オープン C-DM/DM/XL シングルリンク DVI - DVI ケーブル 特長 高品質 : DVI-D シングルリンク接続により高品質で安定した映像伝送 HDCP 準拠 高解像度 : 1920x1200@60Hz, 1080p(12bit)@60Hz 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-DM/DM/XL-7M p@60Hz/12bit オープン C-DM/DM/XL-10M p@60Hz/12bit オープン C-DM/DM/XL-15M p@60Hz/12bit オープン C-DM/DM/XL-20M p@60Hz/12bit オープン C-FODM/FODM DVI 光ファイバーハイブリッドケーブル 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-FODM/FODM-33(I/E) x ,180 C-FODM/FODM-50(I/E) x ,160 C-FODM/FODM-66(I/E) x ,130 C-FODM/FODM-98(I/E) x ,090 C-FODM/FODM-164(I/E) x ,000 C-FODM/FODM-328(I/E) x ,160 C-DPM/DPM ディスプレイポート ディスプレイポートケーブル *20m/30m/50m のみオレンジ / 黒より色選択可能です 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-DPM/DPM K@30p & 4K@60p 3,510 C-DPM/DPM K@30p & 4K@60p 4,020 C-DPM/DPM K@30p & 4K@60p 4,530 C-DPM/DPM K@30p & 4K@60p 5,020 C-DPM/DPM K@30p 7,040 C-DPM/DPM K@30p 11,070 C-DPM/DPM K@30p 15,090 C-DPM/HM ディスプレイポート (DP++) HDMI ケーブル ( デュアルモードディスプレイポート ) 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-DPM/HM p 2,020 C-DPM/HM p 2,220 C-DPM/HM p 2,510 C-DPM/HM p 2,910 C-FODPM/FODPM ディスプレイポート光ファイバーハイブリッドケーブル 機種名 長さ (m) 最大解像度 希望小売価格 ( 税抜 ) C-FODPM/FODPM Hz 46,090 C-FODPM/FODPM Hz 53,910 C-FODPM/FODPM Hz 65,090 C-FODPM/FODPM Hz 83,710 C-FODPM/FODPM Hz 120,960 C-FODPM/FODPM Hz 186,160 52

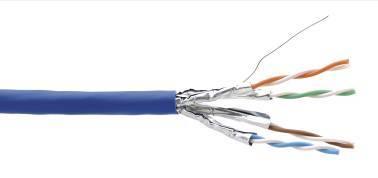

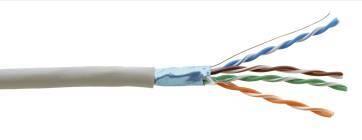

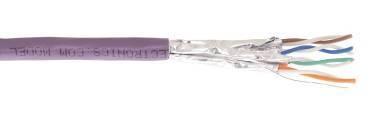

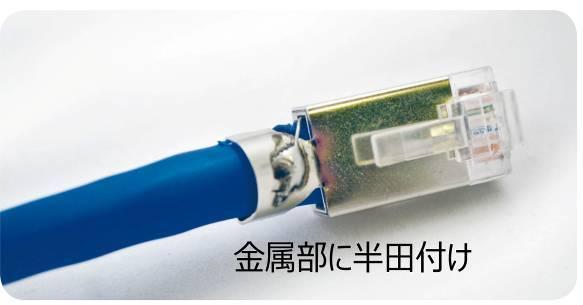

55 ケーブル & コネクタ BC-DGKat524 映像伝送用 CAT5 ケーブル STP 24AWG 機種名 長さ (m) 希望小売価格 ( 税抜 ) BC-DGKat M ,420 BC-DGKat M ,360 BC-DGKat623 映像伝送用 CAT6 ケーブル STP 23AWG 機種名 長さ (m) 希望小売価格 ( 税抜 ) BC-DGKat M ,670 BC-DGKat M ,020 CCR-RJ45-TP6 RJ-45 STP コネクタ AWG#23 CAT6 用 (10 個入り ) 機種名 長さ (m) 希望小売価格 ( 税抜 ) CCR-RJ45-TP6 N/A 4,000 BC-DGKat7a23 映像伝送用 CAT7 ケーブル STP 23AWG 機種名 長さ (m) 希望小売価格 ( 税抜 ) BC-DGKat7a23-100M ,220 BC-DGKat7a23-305M ,690 CCR-RJ45-TP7 RJ-45 STP コネクタ AWG#23 CAT7 用 (10 個入り ) 機種名 長さ (m) 希望小売価格 ( 税抜 ) BC-Cat6A-305M STP(U/FTP) TP 伝送用ケーブル 23AWG CCR-RJ45-TP7 機種名 N/A 長さ (m) 4,000 希望小売価格 ( 税抜 ) BC-Cat6A-305M ,270 BC-HDKat6A-305M 4 ペア STP(U/FTP) HDBaseT 用ケーブル 23AWG 機種名 長さ (m) 希望小売価格 ( 税抜 ) BC-HDKat6A-305M ,380 STP ケーブル使用時のご注意 1.PT-571/PT-572+ などの STP(Shielded Twisted Pair, シールド付きツイストペア ) ケーブル使用が必須の製品についきましては STP ケーブルをご使用の上 以下の端末処理をお願い致します STP のシールド線又はシールドドレイン線を STP 用コネクタの金属部に必ず接続下さい 2. 最高の距離や性能を得るために KRAMER 製の各ケーブルを推奨致します BC-DGKat524 ( カテゴリー 5) BC-DGKat623 ( カテゴリー 6) BC-DGKat7a23 ( カテゴリー 7) BC-HDKat6a ( カテゴリー 6/HDBaseT 用ケーブル ) 53

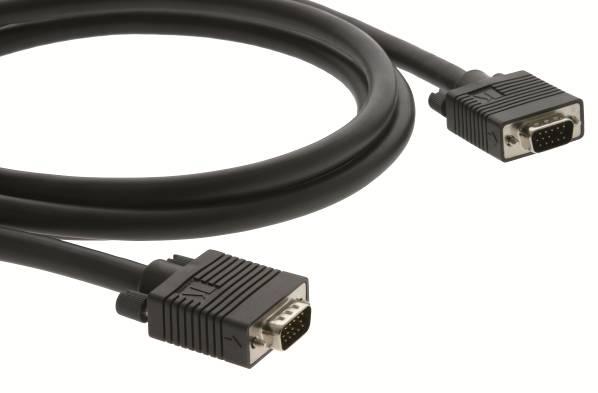

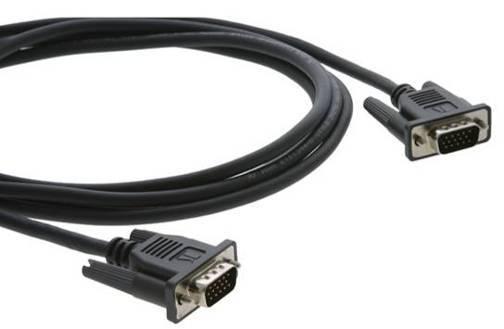

56 ケーブル & コネクタ C-GM/GM HD15 ピンケーブル ( オス - オス ) 機種名 長さ (m) 希望小売価格 ( 税抜 ) C-GM/GM ,510 C-GM/GM ,310 C-GM/GM ,510 C-GM/GM ,420 C-GM/GM ,930 C-GM/GM ,820 C-GM/GM ,040 C-GM/GM ,330 C-GM/GM ,780 C-GM/GM ,470 C-GM/GM ,090 C-GM/GM ,110 C-GM/GF HD15 ピンケーブル ( オス - メス ) 機種名 長さ (m) 希望小売価格 ( 税抜 ) C-GM/GF ,310 C-GM/GF ,510 C-GM/GF ,420 C-GM/GF ,820 C-GM/GF ,820 C-GM/GF ,040 C-GM/GF ,330 C-GM/GF ,780 C-GM/GF ,470 C-MGM/MGM HD15 ピンマイクロケーブル ( オス - オス ) 特長 高品質 : マイクロ同軸ケーブルと 5.4mm の外径で構成 HD15 ピンコネクタは 各種高密度実装に合わせて小さな形状に設計されております 各種アプリケーション : プレゼンテーション ホームシアターや狭いスペース内の設置に最適 全ピン接続 : DDC2, EDID サポートの全てのピンが接続 機種名 長さ (m) 希望小売価格 ( 税抜 ) C-MGM/MGM-1M 1 オープン C-MGM/MGM-2M 2 オープン C-MGM/MGM-3M 3 オープン C-MGM/MGM-5M 5 オープン 54

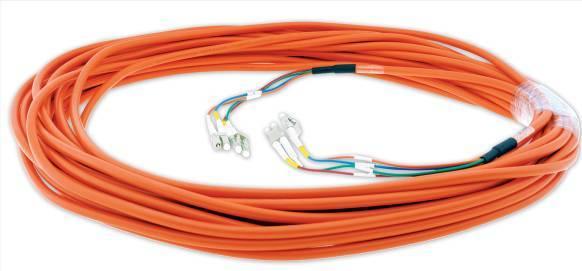

57 ケーブル & コネクタ C-2LC/2LC 2LC 光ファイバーケーブル 機種名 長さ (m) 希望小売価格 ( 税抜 ) C-2LC/2LC ,980 C-2LC/2LC ,000 C-2LC/2LC ,020 C-2LC/2LC ,070 C-4LC/4LC 4LC 光ファイバーケーブル 機種名 長さ (m) 希望小売価格 ( 税抜 ) C-4LC/4LC ,400 C-4LC/4LC ,130 C-4LC/4LC ,960 C-4LC/4LC ,090 C-4LC/4LC ,270 C-4LC/4LC ,310 C-4LC/4LC ,020 C-4LC/4LC ,310 C-4LC/4LC ,040 C-A35M/IRE Φ3.5mm ミニジャック IR エミッター ( シングル ) ケーブル 機種名 長さ (m) 希望小売価格 ( 税抜 ) C-A35M/IRE ,710 C-A35M/2IRE Φ3.5mm ミニジャック IR エミッター ( デュアル ) ケーブル 機種名 長さ (m) 希望小売価格 ( 税抜 ) C-A35M/2IRE ,110 C-A35M/IRR Φ3.5mm ミニジャック IR レシーバーケーブル 機種名 長さ (m) 希望小売価格 ( 税抜 ) C-A35M/IRR ,510 C-A35M/IRR ,020 55

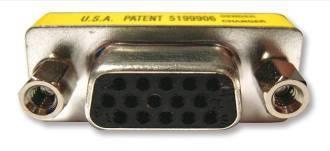

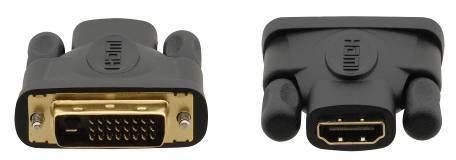

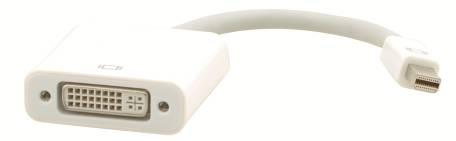

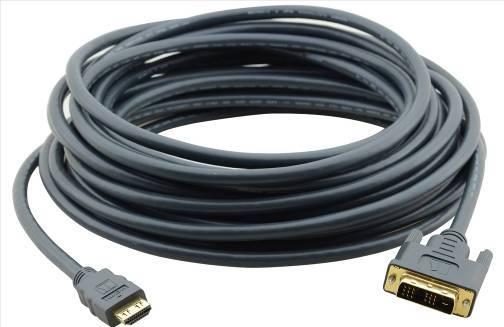

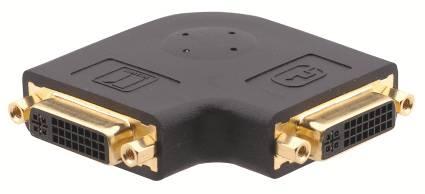

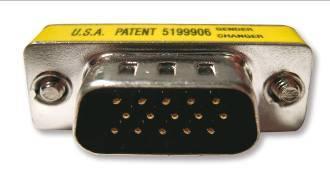

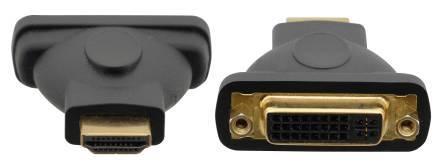

58 AD-DM/GF DVI-A( アナログ ) HD15 ピン変換 ( オス - メス ) 希望小売価格 2,020 ケーブル & コネクタ AD-DM/HF DVI-D HDMI 変換コネクタ ( オス - メス ) 希望小売価格 2,020 AD-DF/HM DVI-D HDMI 変換コネクタ ( メス - オス ) 希望小売価格 2,020 AD-HF/HF HDMI 中継コネクタ ( メス - メス ) 希望小売価格 2,020 AD-D9M/D9M D サブ 9 ピン中継コネクタ ( オス - オス ) 希望小売価格 600 AD-D9F/D9F D サブ 9 ピン中継コネクタ ( メス - メス ) 希望小売価格 600 AD-HF/HM/RA HDMI 中継 L 型コネクタ ( メス - オス ) 希望小売価格 2,020 AD-HF/HF/RA HDMI 中継 L 型コネクタ ( メス - メス ) 希望小売価格 2,020 AD-HF/HF-RA-FLAT HDMI 中継直角 ( 水平 ) コネクタ ( メス - メス ) 希望小売価格 2,020 AD-DF/DM/RA DVI-I 直角コネクタ ( メス - オス ) 希望小売価格 2,020 AD-DF/DF/RA DVI-I 中継 L 型コネクタ ( メス - メス ) 希望小売価格 2,020 AD-DF/DF/RA-FLAT DVI-I 中継直角 ( 水平 ) コネクタ ( メス - メス ) 希望小売価格 2,020 AD-GM/GM HD15 ピン中継コネクタ ( オス - オス ) 希望小売価格 840 AD-GF/GF HD15 ピン中継コネクタ ( メス - メス ) 希望小売価格 840 AD-GM/GF/RA HD15 ピン変換 L 型コネクタ ( オス - メス ) 希望小売価格 1,510 AD-BF/RM BNC RCA 変換コネクタ ( メス - オス ) 希望小売価格 180 AD-BM/RF BNC RCA 変換コネクタ ( オス - メス ) 希望小売価格 160 AD-BM/75 BNC 75Ω 終端抵抗コネクタ 希望小売価格

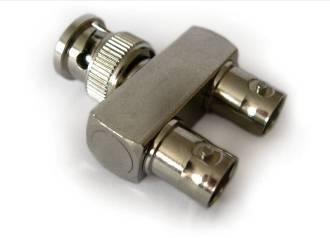

59 AD-RF/RF RCA 中継コネクタ ( メス - メス ) 希望小売価格 130 ケーブル & コネクタ AD-BF/BF BNC 中継コネクタ ( メス - メス ) 希望小売価格 180 VA-122 BNC 2BNC 変換 / 分岐コネクタ ( オス - メス ) 希望小売価格 360 AD-BM/2BFY BNC 2BNC Y 型 分岐コネクタ ( オス - メス ) 希望小売価格 510 AD-BM/2BFT BNC 2BNC T 型 分岐コネクタ ( オス - メス ) 希望小売価格 360 AD-A35M/2RF Φ3.5 ミニプラグ 2RCA 変換コネクタ ( オス - メス ) 希望小売価格 160 ADC-DPM/DF DP(++) DVI-D 変換ケーブル ( オス - メス ) 希望小売価格 2,510 ADC-DPM/GF DP HD15 ピン変換ケーブル ( オス - メス ) HDCP 非対応希望小売価格 2,910 ADC-DPM/HF DP(++) HDMI 変換ケーブル ( オス - メス ) 希望小売価格 2,510 ADC-MDP/DF ミニ DP DVI-D 変換ケーブル ( オス - メス ) 希望小売価格 2,510 ADC-MDP/GF ミニ DP HD15 ピン変換ケーブル ( オス - メス ) 希望小売価格 2,910 ADC-MDP/HF ミニ DP HDMI 変換ケーブル ( オス - メス ) 希望小売価格 2,510 ADC-DF/HM DVI-D HDMI 変換ケーブル ( メス - オス ) 希望小売価格 2,510 ADC-DM/HF DVI-D HDMI 変換ケーブル ( オス - メス ) 希望小売価格 2,510 ADC-DM/DF+GF DVI-I DVI-D&HD15 ピン変換ケーブル ( オス - メス ) 希望小売価格 5,020 ADC-HM/HF/PICO ウルトラスリムイーサネット対応ハイスピード HDMI 変換ケーブル ( オス - メス ) 希望小売価格 2,020 ADC-DMA/5BF DVI-A 5BNC 変換ケーブル ( オス - メス ) 希望小売価格 2,510 C-UAM/DC35-3 光ファイバー伝送用電源ケーブル 希望小売価格 1,510 57
