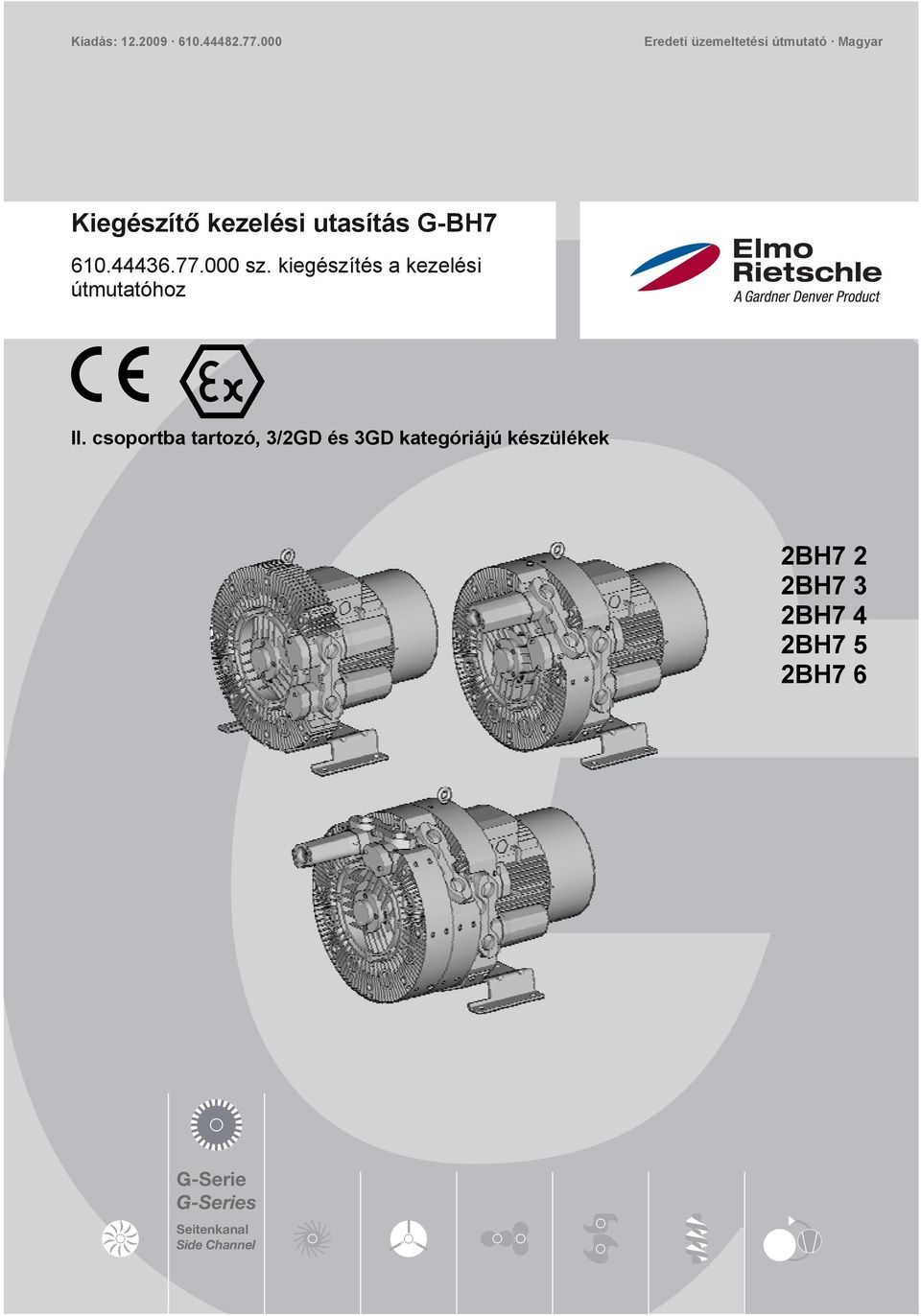

Kiegészítő kezelési utasítás G-BH7 2BH7 2 2BH7 3 2BH7 4 2BH7 5 2BH sz. kiegészítés a kezelési útmutatóhoz

Átírás

1 Kiadás: Eredeti üzemeltetési útmutató Magyar Kiegészítő kezelési utasítás G-BH sz. kiegészítés a kezelési útmutatóhoz II. csoportba tartozó, 3/2GD és 3GD kategóriájú készülékek 2BH7 2 2BH7 3 2BH7 4 2BH7 5 2BH7 6 G-Serie G-Series Seitenkanal Side Channel

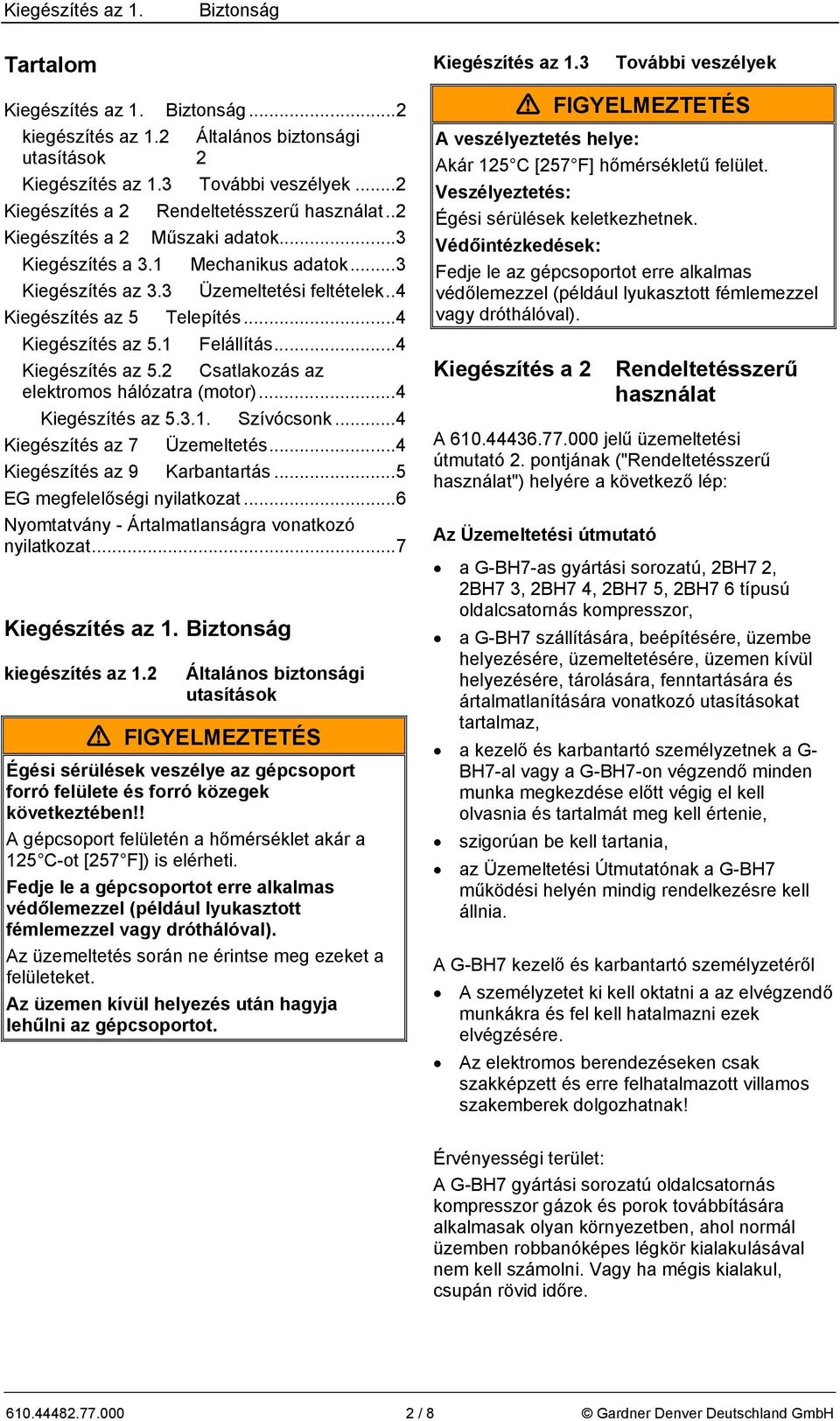

2 Kiegészítés az 1. Biztonság Tartalom Kiegészítés az 1.3 További veszélyek Kiegészítés az 1. Biztonság...2 kiegészítés az 1.2 Általános biztonsági utasítások 2 Kiegészítés az 1.3 További veszélyek...2 Kiegészítés a 2 Rendeltetésszerű használat..2 Kiegészítés a 2 Műszaki adatok...3 Kiegészítés a 3.1 Mechanikus adatok...3 Kiegészítés az 3.3 Üzemeltetési feltételek..4 Kiegészítés az 5 Telepítés...4 Kiegészítés az 5.1 Felállítás...4 Kiegészítés az 5.2 Csatlakozás az elektromos hálózatra (motor)...4 Kiegészítés az Szívócsonk...4 Kiegészítés az 7 Üzemeltetés...4 Kiegészítés az 9 Karbantartás...5 EG megfelelőségi nyilatkozat...6 Nyomtatvány - Ártalmatlanságra vonatkozó nyilatkozat...7 Kiegészítés az 1. Biztonság kiegészítés az 1.2 Általános biztonsági utasítások Égési sérülések veszélye az gépcsoport forró felülete és forró közegek következtében!! A gépcsoport felületén a hőmérséklet akár a 125 C-ot [257 F]) is elérheti. Fedje le a gépcsoportot erre alkalmas védőlemezzel (például lyukasztott fémlemezzel vagy dróthálóval). Az üzemeltetés során ne érintse meg ezeket a felületeket. Az üzemen kívül helyezés után hagyja lehűlni az gépcsoportot. A veszélyeztetés helye: Akár 125 C [257 F] hőmérsékletű felület. Veszélyeztetés: Égési sérülések keletkezhetnek. Védőintézkedések: Fedje le az gépcsoportot erre alkalmas védőlemezzel (például lyukasztott fémlemezzel vagy dróthálóval). Kiegészítés a 2 Rendeltetésszerű használat A jelű üzemeltetési útmutató 2. pontjának ("Rendeltetésszerű használat") helyére a következő lép: Az Üzemeltetési útmutató a G-BH7-as gyártási sorozatú, 2BH7 2, 2BH7 3, 2BH7 4, 2BH7 5, 2BH7 6 típusú oldalcsatornás kompresszor, a G-BH7 szállítására, beépítésére, üzembe helyezésére, üzemeltetésére, üzemen kívül helyezésére, tárolására, fenntartására és ártalmatlanítására vonatkozó utasításokat tartalmaz, a kezelő és karbantartó személyzetnek a G- BH7-al vagy a G-BH7-on végzendő minden munka megkezdése előtt végig el kell olvasnia és tartalmát meg kell értenie, szigorúan be kell tartania, az Üzemeltetési Útmutatónak a G-BH7 működési helyén mindig rendelkezésre kell állnia. A G-BH7 kezelő és karbantartó személyzetéről A személyzetet ki kell oktatni a az elvégzendő munkákra és fel kell hatalmazni ezek elvégzésére. Az elektromos berendezéseken csak szakképzett és erre felhatalmazott villamos szakemberek dolgozhatnak! Érvényességi terület: A G-BH7 gyártási sorozatú oldalcsatornás kompresszor gázok és porok továbbítására alkalmasak olyan környezetben, ahol normál üzemben robbanóképes légkör kialakulásával nem kell számolni. Vagy ha mégis kialakul, csupán rövid időre / 8 Gardner Denver Deutschland GmbH

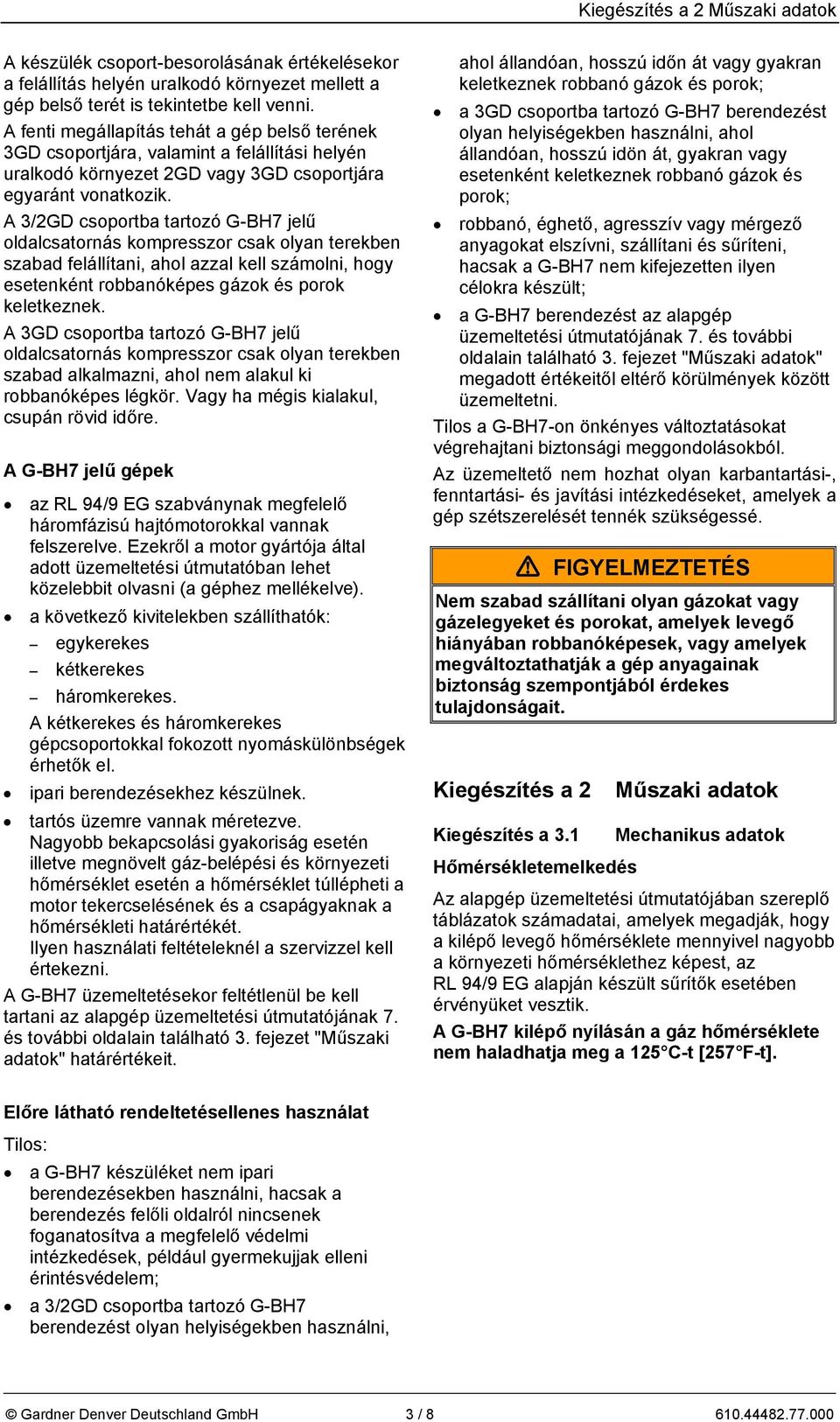

3 Kiegészítés a 2 Műszaki adatok A készülék csoport-besorolásának értékelésekor a felállítás helyén uralkodó környezet mellett a gép belső terét is tekintetbe kell venni. A fenti megállapítás tehát a gép belső terének 3GD csoportjára, valamint a felállítási helyén uralkodó környezet 2GD vagy 3GD csoportjára egyaránt vonatkozik. A 3/2GD csoportba tartozó G-BH7 jelű oldalcsatornás kompresszor csak olyan terekben szabad felállítani, ahol azzal kell számolni, hogy esetenként robbanóképes gázok és porok keletkeznek. A 3GD csoportba tartozó G-BH7 jelű oldalcsatornás kompresszor csak olyan terekben szabad alkalmazni, ahol nem alakul ki robbanóképes légkör. Vagy ha mégis kialakul, csupán rövid időre. A G-BH7 jelű gépek az RL 94/9 EG szabványnak megfelelő háromfázisú hajtómotorokkal vannak felszerelve. Ezekről a motor gyártója által adott üzemeltetési útmutatóban lehet közelebbit olvasni (a géphez mellékelve). a következő kivitelekben szállíthatók: egykerekes kétkerekes háromkerekes. A kétkerekes és háromkerekes gépcsoportokkal fokozott nyomáskülönbségek érhetők el. ipari berendezésekhez készülnek. tartós üzemre vannak méretezve. Nagyobb bekapcsolási gyakoriság esetén illetve megnövelt gáz-belépési és környezeti hőmérséklet esetén a hőmérséklet túllépheti a motor tekercselésének és a csapágyaknak a hőmérsékleti határértékét. Ilyen használati feltételeknél a szervizzel kell értekezni. A G-BH7 üzemeltetésekor feltétlenül be kell tartani az alapgép üzemeltetési útmutatójának 7. és további oldalain található 3. fejezet "Műszaki adatok" határértékeit. ahol állandóan, hosszú időn át vagy gyakran keletkeznek robbanó gázok és porok; a 3GD csoportba tartozó G-BH7 berendezést olyan helyiségekben használni, ahol állandóan, hosszú idön át, gyakran vagy esetenként keletkeznek robbanó gázok és porok; robbanó, éghető, agresszív vagy mérgező anyagokat elszívni, szállítani és sűríteni, hacsak a G-BH7 nem kifejezetten ilyen célokra készült; a G-BH7 berendezést az alapgép üzemeltetési útmutatójának 7. és további oldalain található 3. fejezet "Műszaki adatok" megadott értékeitől eltérő körülmények között üzemeltetni. Tilos a G-BH7-on önkényes változtatásokat végrehajtani biztonsági meggondolásokból. Az üzemeltető nem hozhat olyan karbantartási-, fenntartási- és javítási intézkedéseket, amelyek a gép szétszerelését tennék szükségessé. Nem szabad szállítani olyan gázokat vagy gázelegyeket és porokat, amelyek levegő hiányában robbanóképesek, vagy amelyek megváltoztathatják a gép anyagainak biztonság szempontjából érdekes tulajdonságait. Kiegészítés a 2 Műszaki adatok Kiegészítés a 3.1 Mechanikus adatok Hőmérsékletemelkedés Az alapgép üzemeltetési útmutatójában szereplő táblázatok számadatai, amelyek megadják, hogy a kilépő levegő hőmérséklete mennyivel nagyobb a környezeti hőmérséklethez képest, az RL 94/9 EG alapján készült sűrítők esetében érvényüket vesztik. A G-BH7 kilépő nyílásán a gáz hőmérséklete nem haladhatja meg a 125 C-t [257 F-t]. Előre látható rendeltetésellenes használat Tilos: a G-BH7 készüléket nem ipari berendezésekben használni, hacsak a berendezés felőli oldalról nincsenek foganatosítva a megfelelő védelmi intézkedések, például gyermekujjak elleni érintésvédelem; a 3/2GD csoportba tartozó G-BH7 berendezést olyan helyiségekben használni, Gardner Denver Deutschland GmbH 3 /

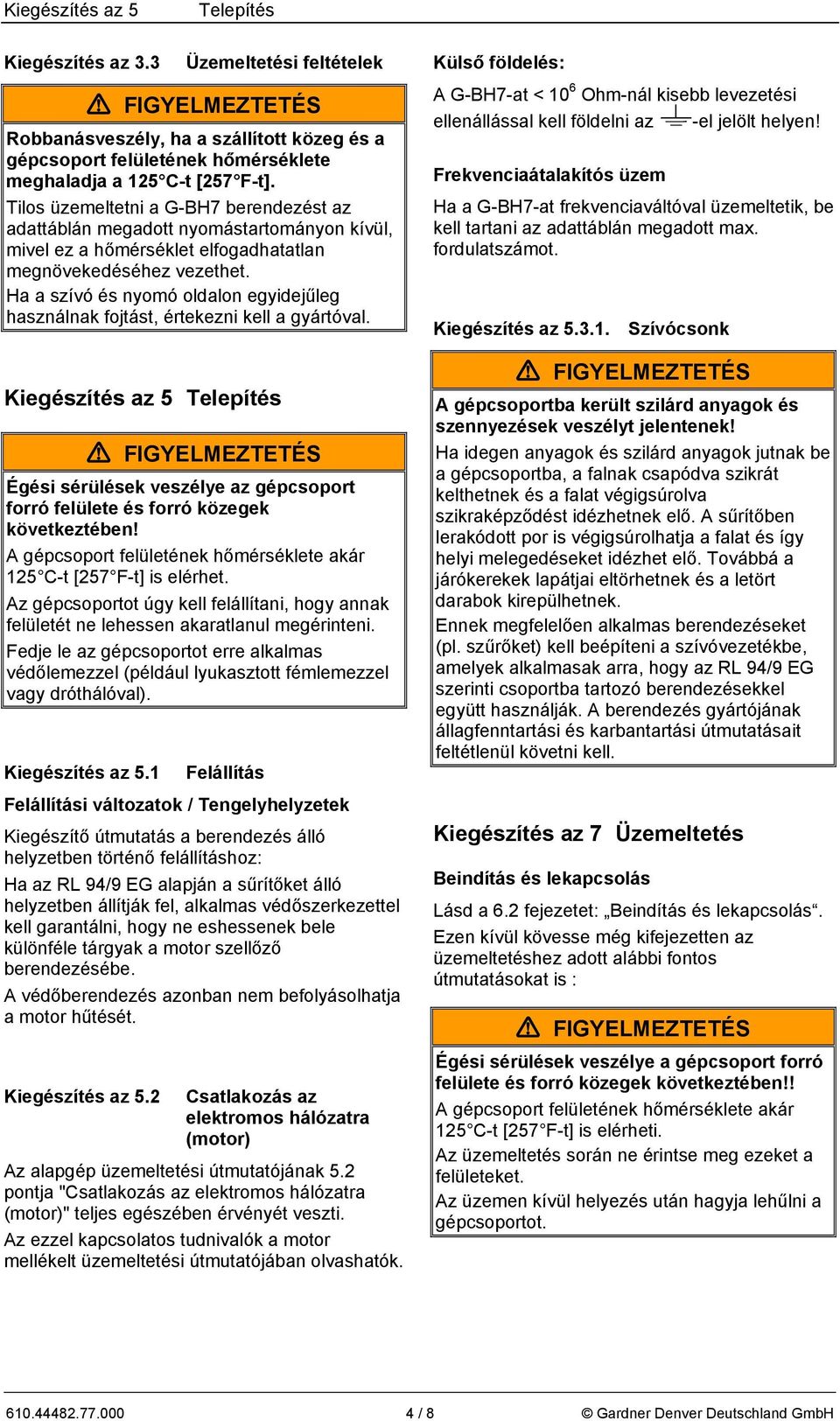

4 Kiegészítés az 5 Telepítés Kiegészítés az 3.3 Üzemeltetési feltételek Külső földelés: Robbanásveszély, ha a szállított közeg és a gépcsoport felületének hőmérséklete meghaladja a 125 C-t [257 F-t]. Tilos üzemeltetni a G-BH7 berendezést az adattáblán megadott nyomástartományon kívül, mivel ez a hőmérséklet elfogadhatatlan megnövekedéséhez vezethet. Ha a szívó és nyomó oldalon egyidejűleg használnak fojtást, értekezni kell a gyártóval. Kiegészítés az 5 Telepítés Égési sérülések veszélye az gépcsoport forró felülete és forró közegek következtében! A gépcsoport felületének hőmérséklete akár 125 C-t [257 F-t] is elérhet. Az gépcsoportot úgy kell felállítani, hogy annak felületét ne lehessen akaratlanul megérinteni. Fedje le az gépcsoportot erre alkalmas védőlemezzel (például lyukasztott fémlemezzel vagy dróthálóval). Kiegészítés az 5.1 Felállítás Felállítási változatok / Tengelyhelyzetek Kiegészítő útmutatás a berendezés álló helyzetben történő felállításhoz: Ha az RL 94/9 EG alapján a sűrítőket álló helyzetben állítják fel, alkalmas védőszerkezettel kell garantálni, hogy ne eshessenek bele különféle tárgyak a motor szellőző berendezésébe. A védőberendezés azonban nem befolyásolhatja a motor hűtését. Kiegészítés az 5.2 Csatlakozás az elektromos hálózatra (motor) Az alapgép üzemeltetési útmutatójának 5.2 pontja "Csatlakozás az elektromos hálózatra (motor)" teljes egészében érvényét veszti. Az ezzel kapcsolatos tudnivalók a motor mellékelt üzemeltetési útmutatójában olvashatók. A G-BH7-at < 10 6 Ohm-nál kisebb levezetési ellenállással kell földelni az -el jelölt helyen! Frekvenciaátalakítós üzem Ha a G-BH7-at frekvenciaváltóval üzemeltetik, be kell tartani az adattáblán megadott max. fordulatszámot. Kiegészítés az Szívócsonk A gépcsoportba került szilárd anyagok és szennyezések veszélyt jelentenek! Ha idegen anyagok és szilárd anyagok jutnak be a gépcsoportba, a falnak csapódva szikrát kelthetnek és a falat végigsúrolva szikraképződést idézhetnek elő. A sűrítőben lerakódott por is végigsúrolhatja a falat és így helyi melegedéseket idézhet elő. Továbbá a járókerekek lapátjai eltörhetnek és a letört darabok kirepülhetnek. Ennek megfelelően alkalmas berendezéseket (pl. szűrőket) kell beépíteni a szívóvezetékbe, amelyek alkalmasak arra, hogy az RL 94/9 EG szerinti csoportba tartozó berendezésekkel együtt használják. A berendezés gyártójának állagfenntartási és karbantartási útmutatásait feltétlenül követni kell. Kiegészítés az 7 Üzemeltetés Beindítás és lekapcsolás Lásd a 6.2 fejezetet: Beindítás és lekapcsolás. Ezen kívül kövesse még kifejezetten az üzemeltetéshez adott alábbi fontos útmutatásokat is : Égési sérülések veszélye a gépcsoport forró felülete és forró közegek következtében!! A gépcsoport felületének hőmérséklete akár 125 C-t [257 F-t] is elérheti. Az üzemeltetés során ne érintse meg ezeket a felületeket. Az üzemen kívül helyezés után hagyja lehűlni a gépcsoportot / 8 Gardner Denver Deutschland GmbH

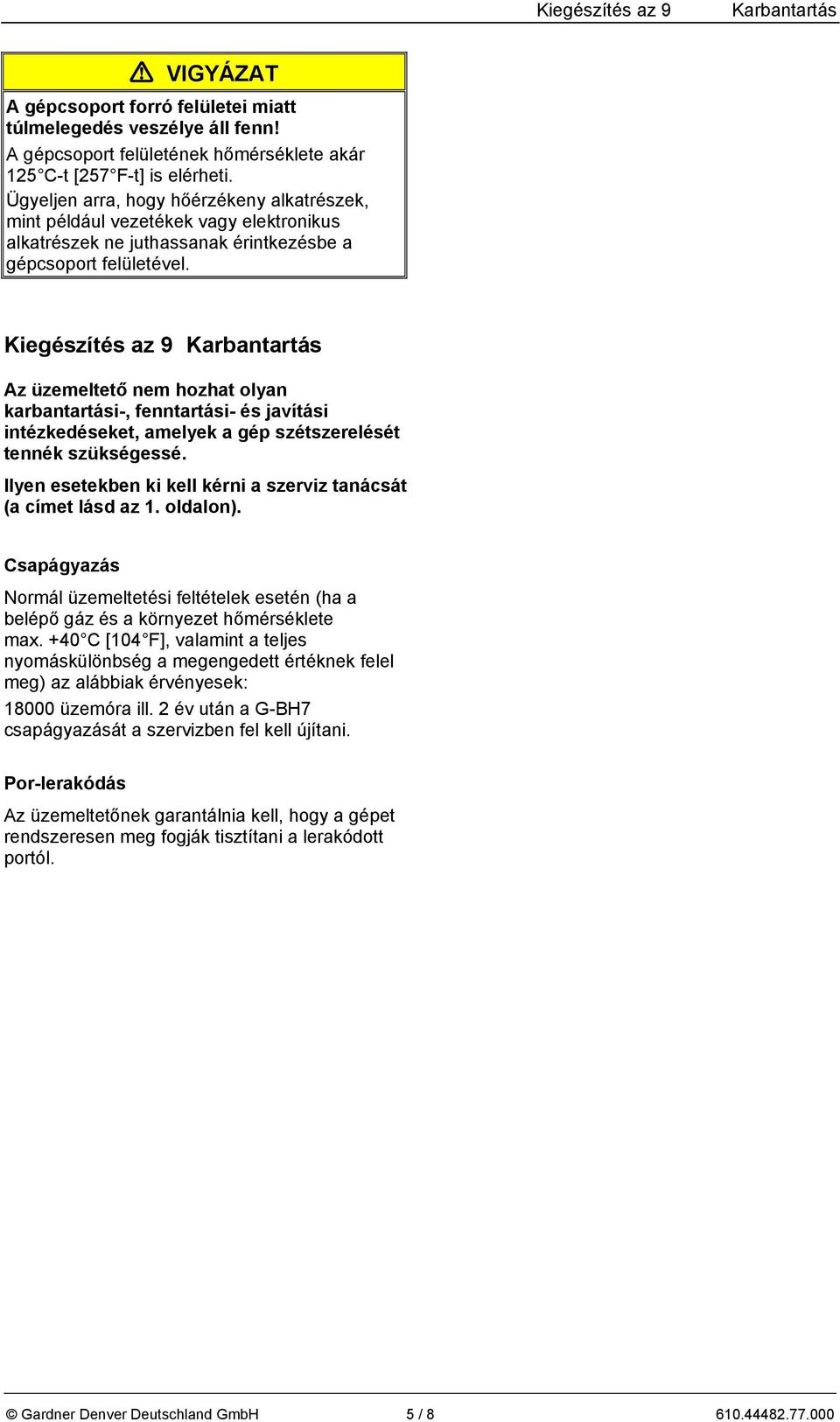

5 Kiegészítés az 9 Karbantartás VIGYÁZAT A gépcsoport forró felületei miatt túlmelegedés veszélye áll fenn! A gépcsoport felületének hőmérséklete akár 125 C-t [257 F-t] is elérheti. Ügyeljen arra, hogy hőérzékeny alkatrészek, mint például vezetékek vagy elektronikus alkatrészek ne juthassanak érintkezésbe a gépcsoport felületével. Kiegészítés az 9 Karbantartás Az üzemeltető nem hozhat olyan karbantartási-, fenntartási- és javítási intézkedéseket, amelyek a gép szétszerelését tennék szükségessé. Ilyen esetekben ki kell kérni a szerviz tanácsát (a címet lásd az 1. oldalon). Csapágyazás Normál üzemeltetési feltételek esetén (ha a belépő gáz és a környezet hőmérséklete max. +40 C [104 F], valamint a teljes nyomáskülönbség a megengedett értéknek felel meg) az alábbiak érvényesek: üzemóra ill. 2 év után a G-BH7 csapágyazását a szervizben fel kell újítani. Por-lerakódás Az üzemeltetőnek garantálnia kell, hogy a gépet rendszeresen meg fogják tisztítani a lerakódott portól. Gardner Denver Deutschland GmbH 5 /

6 EG megfelelőségi nyilatkozat EG megfelelőségi nyilatkozat EK- Megfelelőségi nyilatkozat Gyártó: Dokumentálási meghatalmazott: Megnevezés: Gardner Denver Deutschland GmbH Postfach 1510 D Bad Neustadt / Saale Holger Krause Postfach 1510 D Bad Neustadt / Saale G-sorozatú oldalcsatornás kompresszor G-BH7 Típusok 2BH AD..-7-Z 2BH AD..-7-Z 2BH AD..-7-Z 2BH AD..-8-Z 2BH AD..-8-Z 2BH AG..-7-Z 2BH AG..-7-Z 2BH AG..-7-Z 2BH AG..-8-Z 2BH AG..-8-Z A fent ismertetett oldalcsatornás kompresszor, a Siemens cég mellékelt EK-megfelelőségi nyilatkozatának megfelelő motorral szállítva, teljesíti a közösség alábbi idevonatkozó harmonizált jogszabályainak előírásait: 94/9/EK 2006/42/EK Az Európai Parlament és a Tanács 94/9/EK irányelve (1994. március 23.) robbanásveszélyes légkörben való használatra szánt felszerelésekre és védelmi rendszerekre vonatkozó tagállami jogszabályok közelítéséről II 3G c T3 II 3/2G c T3 II 3D c T125 C II 3/2D c T125 C Alkalmazott harmonizált szabványok: EN :1996 Az Európai Parlament és a Tanács 2006/42/EK irányelve ( május 17. ) a gépekről és a 95/16/EK irányelv módosításáról A 2006/95/EK sz. irányelv a benne szereplő védelmi célok vonatkozásában betartásra került. Kompresszorok és vákuumszivattyúk. Biztonsági követelmények. 1. rész: Kompresszorok EN :1996 Kompresszorok és vákuumszivattyúk. Biztonsági követelmények. 2. rész: Vákuumszivattyúk EN :2007 Robbanóképes közegek Robbanásmegelőzés és robbanásvédelem 1. rész: Alapelvek és módszertan EN :2001 Potenciálisan robbanásveszélyes környezetek nem villamos berendezései 1. rész: Alapmódszer és követelmények EN :2003 Potenciálisan robbanásveszélyes környezetekben használatos nem villamos berendezések 5. rész: Szerkezetbiztonsági védelem "c" EN :2005 Potenciálisan robbanásveszélyes környezetekben használatos nem villamos berendezések 6. rész: Védelem a gyújtóforrás vezérlésével "b" A műszaki dokumentációkat a közlésre kijelölt DEKRA EXAM GmbH 0158 sz. hely a BVS 03 ATEX H/B 071 jóváhagyási szám alatt tárolja. Bad Neustadt / Saale, (Kiállítás helye és időpontja) Cégvezető Fred Bornschlegl (Név és beosztás) (Aláírás) / 8 Gardner Denver Deutschland GmbH

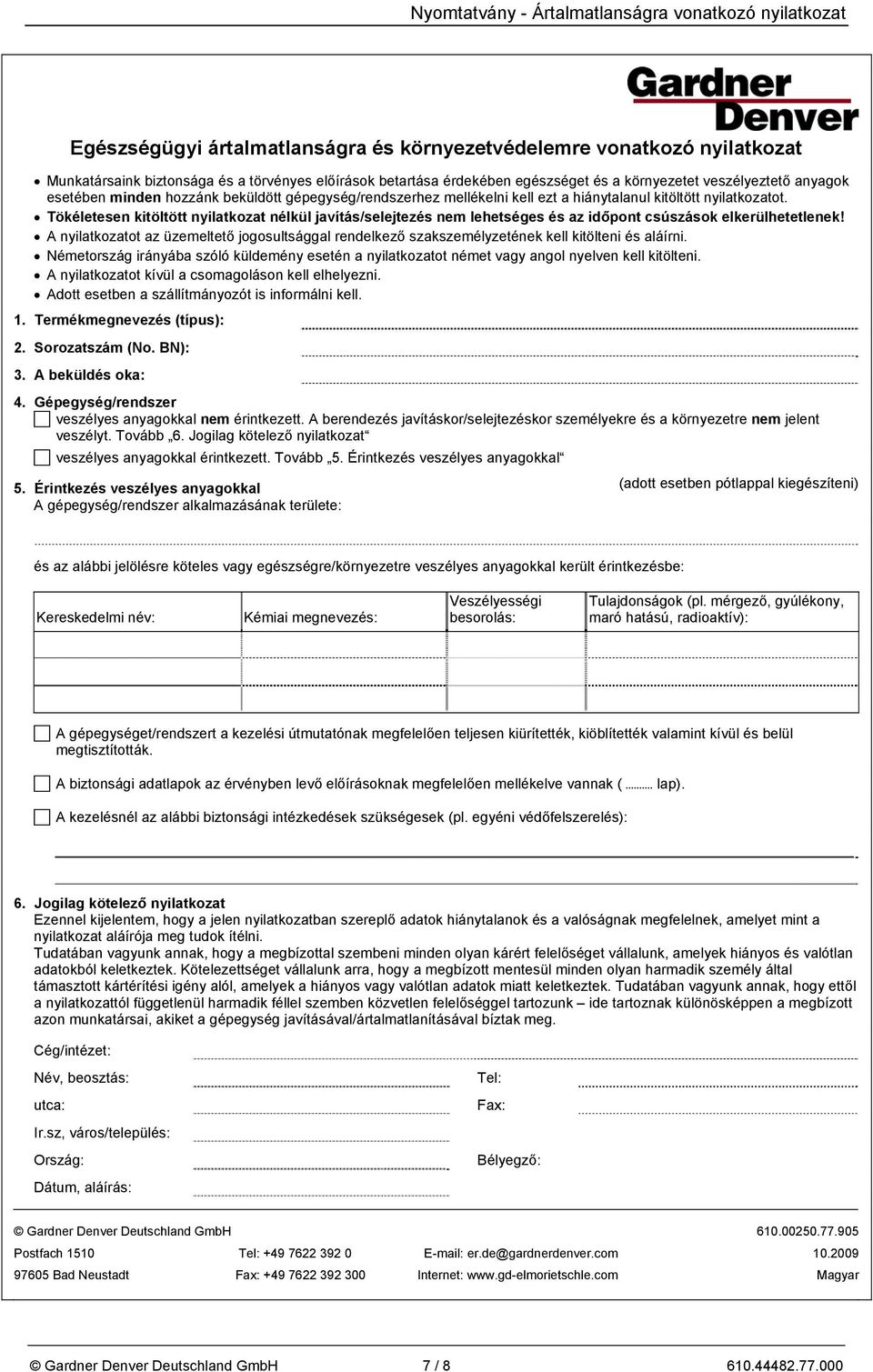

7 Nyomtatvány - Ártalmatlanságra vonatkozó nyilatkozat Nyomtatvány - Ártalmatlanságra vonatkozó nyilatkozat Egészségügyi ártalmatlanságra és környezetvédelemre vonatkozó nyilatkozat Munkatársaink biztonsága és a törvényes előírások betartása érdekében egészséget és a környezetet veszélyeztető anyagok esetében minden hozzánk beküldött gépegység/rendszerhez mellékelni kell ezt a hiánytalanul kitöltött nyilatkozatot. Tökéletesen kitöltött nyilatkozat nélkül javítás/selejtezés nem lehetséges és az időpont csúszások elkerülhetetlenek! A nyilatkozatot az üzemeltető jogosultsággal rendelkező szakszemélyzetének kell kitölteni és aláírni. Németország irányába szóló küldemény esetén a nyilatkozatot német vagy angol nyelven kell kitölteni. A nyilatkozatot kívül a csomagoláson kell elhelyezni. Adott esetben a szállítmányozót is informálni kell. 1. Termékmegnevezés (típus): 2. Sorozatszám (No. BN): 3. A beküldés oka: 4. Gépegység/rendszer veszélyes anyagokkal nem érintkezett. A berendezés javításkor/selejtezéskor személyekre és a környezetre nem jelent veszélyt. Tovább 6. Jogilag kötelező nyilatkozat veszélyes anyagokkal érintkezett. Tovább 5. Érintkezés veszélyes anyagokkal 5. Érintkezés veszélyes anyagokkal (adott esetben pótlappal kiegészíteni) A gépegység/rendszer alkalmazásának területe: és az alábbi jelölésre köteles vagy egészségre/környezetre veszélyes anyagokkal került érintkezésbe: Kereskedelmi név: Kémiai megnevezés: Veszélyességi besorolás: Tulajdonságok (pl. mérgező, gyúlékony, maró hatású, radioaktív): A gépegységet/rendszert a kezelési útmutatónak megfelelően teljesen kiürítették, kiöblítették valamint kívül és belül megtisztították. A biztonsági adatlapok az érvényben levő előírásoknak megfelelően mellékelve vannak ( lap). A kezelésnél az alábbi biztonsági intézkedések szükségesek (pl. egyéni védőfelszerelés): 6. Jogilag kötelező nyilatkozat Ezennel kijelentem, hogy a jelen nyilatkozatban szereplő adatok hiánytalanok és a valóságnak megfelelnek, amelyet mint a nyilatkozat aláírója meg tudok ítélni. Tudatában vagyunk annak, hogy a megbízottal szembeni minden olyan kárért felelőséget vállalunk, amelyek hiányos és valótlan adatokból keletkeztek. Kötelezettséget vállalunk arra, hogy a megbízott mentesül minden olyan harmadik személy által támasztott kártérítési igény alól, amelyek a hiányos vagy valótlan adatok miatt keletkeztek. Tudatában vagyunk annak, hogy ettől a nyilatkozattól függetlenül harmadik féllel szemben közvetlen felelőséggel tartozunk ide tartoznak különösképpen a megbízott azon munkatársai, akiket a gépegység javításával/ártalmatlanításával bíztak meg. Cég/intézet: Név, beosztás: utca: Ir.sz, város/település: Ország: Dátum, aláírás: Tel: Fax: Bélyegző: Gardner Denver Deutschland GmbH Postfach 1510 Tel: er.de@gardnerdenver.com Bad Neustadt Fax: Internet: Magyar Gardner Denver Deutschland GmbH 7 /

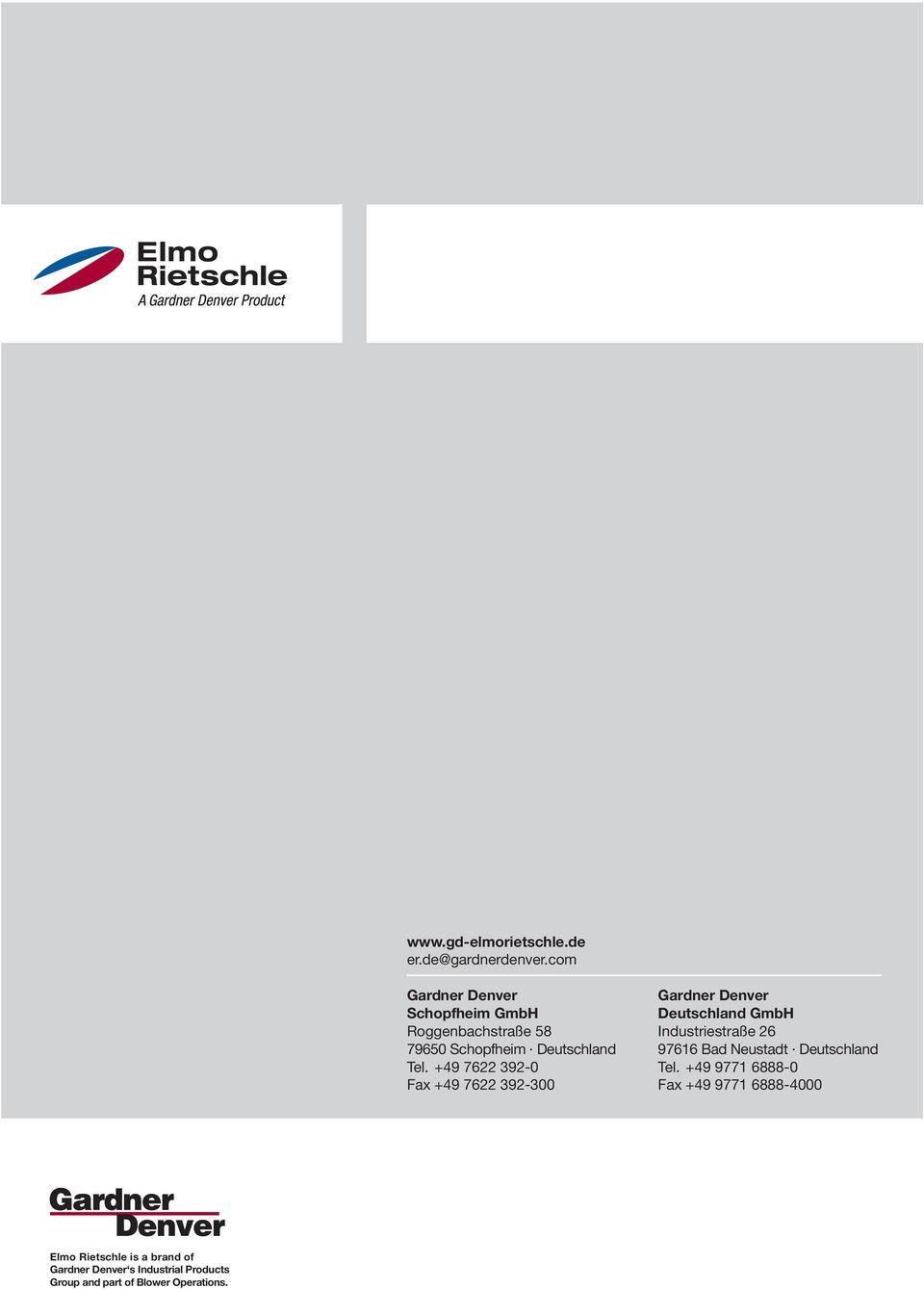

8 Gardner Denver Schopfheim GmbH Roggenbachstraße Schopfheim Deutschland Tel Fax Gardner Denver Deutschland GmbH Industriestraße Bad Neustadt Deutschland Tel Fax Elmo Rietschle is a brand of Gardner Denver s Industrial Products Group and part of Blower Operations.
