Kiegészítő kezelési útmutató L-BV2, L-BV5 2BV BV BV BV BV BV BV BV BV5 161

Átírás

1 Kiadás: Eredeti üzemeltetési útmutató Magyar Kiegészítő kezelési útmutató L-BV2, L-BV5 Kiegészítés a kezelési útmutatóhoz A II. csoport készülékei, 2G kategória 2BV BV BV BV BV BV BV BV BV5 161 L-Serie L-Series Flüssigkeitsring Liquid Ring

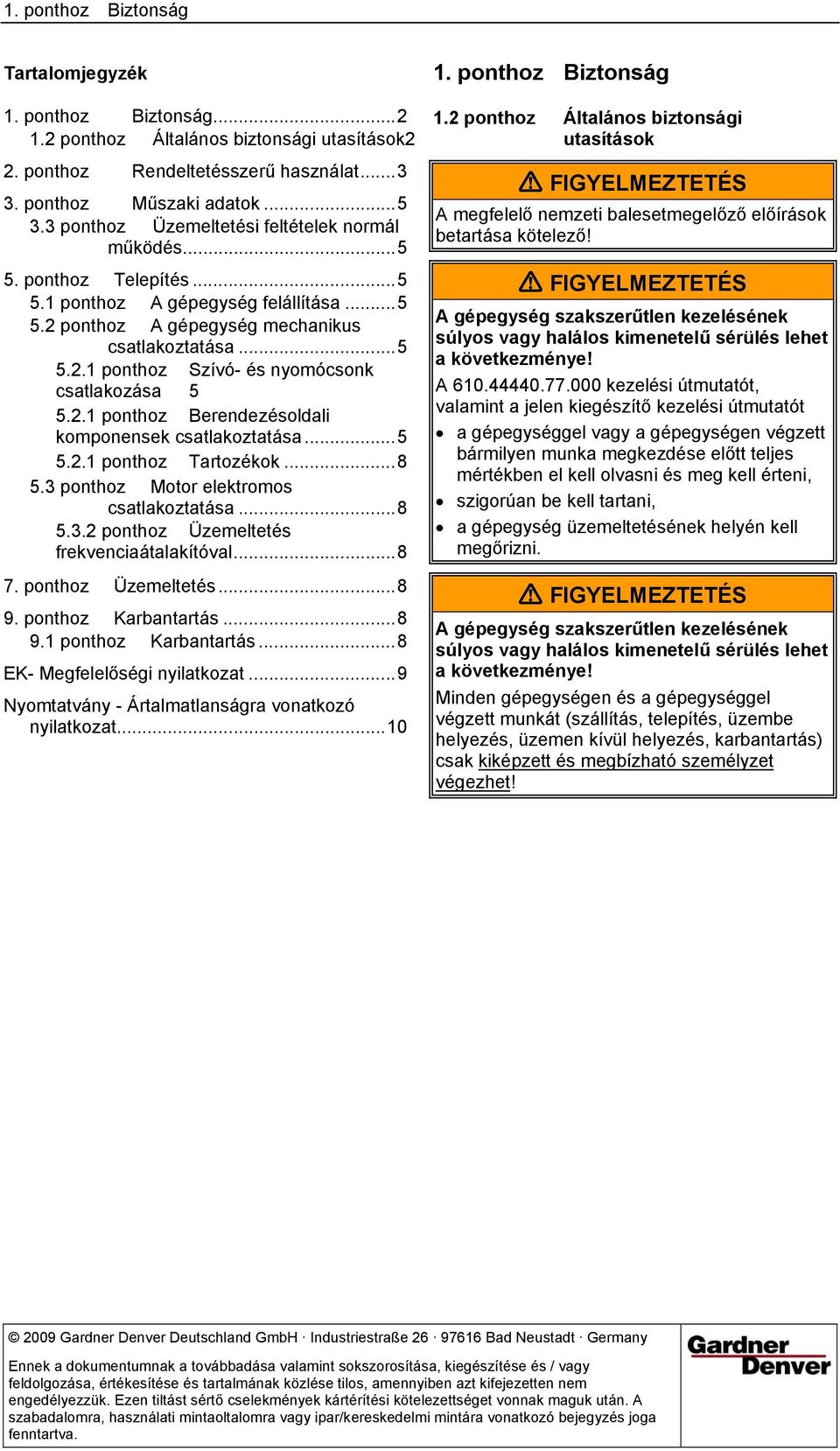

2 1. ponthoz Biztonság Tartalomjegyzék 1. ponthoz Biztonság ponthoz Általános biztonsági utasítások2 2. ponthoz Rendeltetésszerű használat ponthoz Műszaki adatok ponthoz Üzemeltetési feltételek normál működés ponthoz Telepítés ponthoz A gépegység felállítása ponthoz A gépegység mechanikus csatlakoztatása ponthoz Szívó- és nyomócsonk csatlakozása ponthoz Berendezésoldali komponensek csatlakoztatása ponthoz Tartozékok ponthoz Motor elektromos csatlakoztatása ponthoz Üzemeltetés frekvenciaátalakítóval ponthoz Üzemeltetés ponthoz Karbantartás ponthoz Karbantartás...8 EK- Megfelelőségi nyilatkozat...9 Nyomtatvány - Ártalmatlanságra vonatkozó nyilatkozat ponthoz Biztonság 1.2 ponthoz Általános biztonsági utasítások FIGYELMEZTETÉS A megfelelő nemzeti balesetmegelőző előírások betartása kötelező! FIGYELMEZTETÉS A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! A kezelési útmutatót, valamint a jelen kiegészítő kezelési útmutatót a gépegységgel vagy a gépegységen végzett bármilyen munka megkezdése előtt teljes mértékben el kell olvasni és meg kell érteni, szigorúan be kell tartani, a gépegység üzemeltetésének helyén kell megőrizni. FIGYELMEZTETÉS A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! Minden gépegységen és a gépegységgel végzett munkát (szállítás, telepítés, üzembe helyezés, üzemen kívül helyezés, karbantartás) csak kiképzett és megbízható személyzet végezhet! 2009 Gardner Denver Deutschland GmbH Industriestraße Bad Neustadt Germany Ennek a dokumentumnak a továbbadása valamint sokszorosítása, kiegészítése és / vagy feldolgozása, értékesítése és tartalmának közlése tilos, amennyiben azt kifejezetten nem engedélyezzük. Ezen tiltást sértő cselekmények kártérítési kötelezettséget vonnak maguk után. A szabadalomra, használati mintaoltalomra vagy ipar/kereskedelmi mintára vonatkozó bejegyzés joga fenntartva.

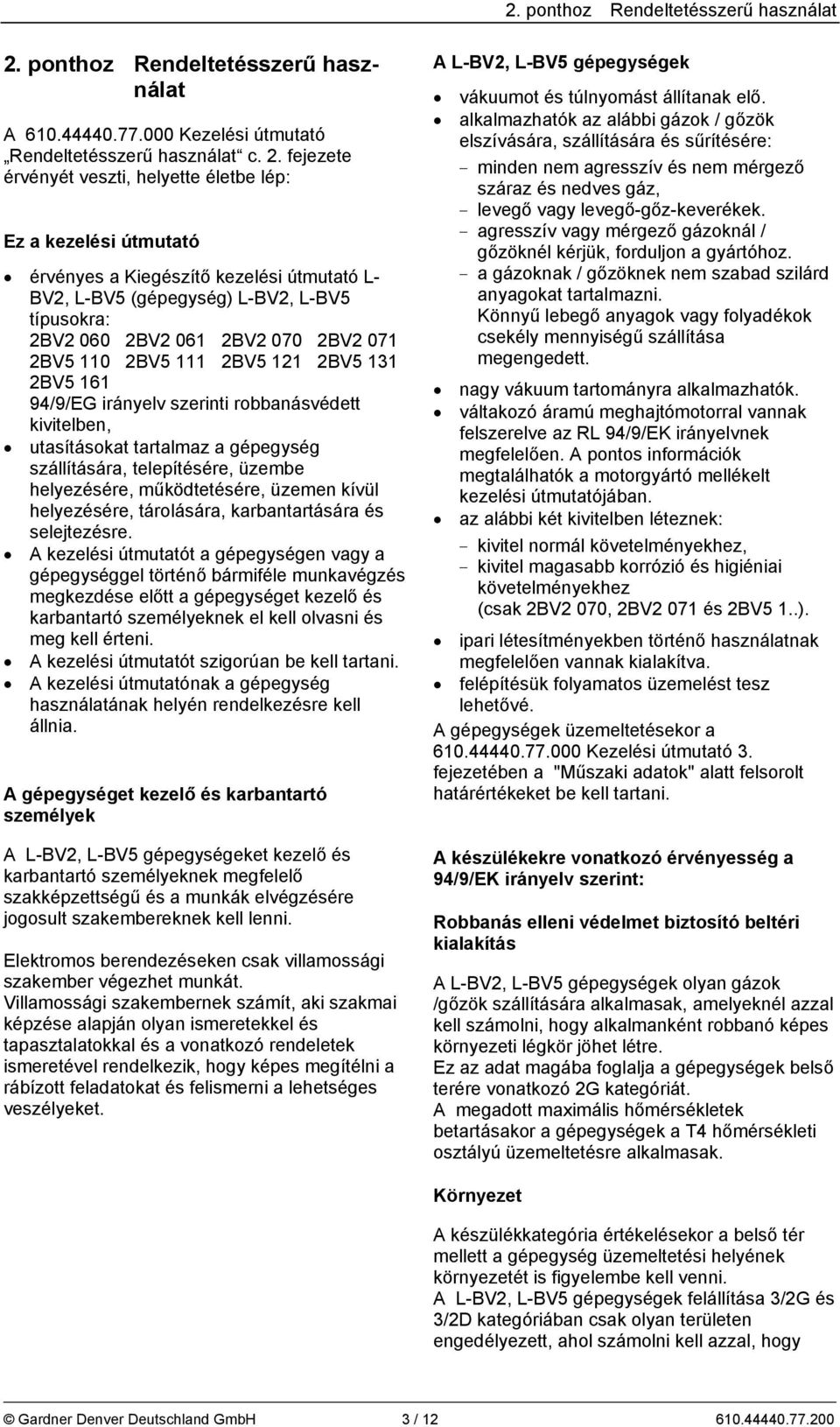

3 2. ponthoz Rendeltetésszerű használat 2. ponthoz Rendeltetésszerű használat A Kezelési útmutató Rendeltetésszerű használat c. 2. fejezete érvényét veszti, helyette életbe lép: Ez a kezelési útmutató érvényes a Kiegészítő kezelési útmutató L- BV2, L-BV5 (gépegység) L-BV2, L-BV5 típusokra: 2BV BV BV BV BV BV BV BV BV /9/EG irányelv szerinti robbanásvédett kivitelben, utasításokat tartalmaz a gépegység szállítására, telepítésére, üzembe helyezésére, működtetésére, üzemen kívül helyezésére, tárolására, karbantartására és selejtezésre. A kezelési útmutatót a gépegységen vagy a gépegységgel történő bármiféle munkavégzés megkezdése előtt a gépegységet kezelő és karbantartó személyeknek el kell olvasni és meg kell érteni. A kezelési útmutatót szigorúan be kell tartani. A kezelési útmutatónak a gépegység használatának helyén rendelkezésre kell állnia. A gépegységet kezelő és karbantartó személyek A L-BV2, L-BV5 gépegységeket kezelő és karbantartó személyeknek megfelelő szakképzettségű és a munkák elvégzésére jogosult szakembereknek kell lenni. Elektromos berendezéseken csak villamossági szakember végezhet munkát. Villamossági szakembernek számít, aki szakmai képzése alapján olyan ismeretekkel és tapasztalatokkal és a vonatkozó rendeletek ismeretével rendelkezik, hogy képes megítélni a rábízott feladatokat és felismerni a lehetséges veszélyeket. A L-BV2, L-BV5 gépegységek vákuumot és túlnyomást állítanak elő. alkalmazhatók az alábbi gázok / gőzök elszívására, szállítására és sűrítésére: minden nem agresszív és nem mérgező száraz és nedves gáz, levegő vagy levegő-gőz-keverékek. agresszív vagy mérgező gázoknál / gőzöknél kérjük, forduljon a gyártóhoz. a gázoknak / gőzöknek nem szabad szilárd anyagokat tartalmazni. Könnyű lebegő anyagok vagy folyadékok csekély mennyiségű szállítása megengedett. nagy vákuum tartományra alkalmazhatók. váltakozó áramú meghajtómotorral vannak felszerelve az RL 94/9/EK irányelvnek megfelelően. A pontos információk megtalálhatók a motorgyártó mellékelt kezelési útmutatójában. az alábbi két kivitelben léteznek: kivitel normál követelményekhez, kivitel magasabb korrózió és higiéniai követelményekhez (csak 2BV2 070, 2BV2 071 és 2BV5 1..). ipari létesítményekben történő használatnak megfelelően vannak kialakítva. felépítésük folyamatos üzemelést tesz lehetővé. A gépegységek üzemeltetésekor a Kezelési útmutató 3. fejezetében a "Műszaki adatok" alatt felsorolt határértékeket be kell tartani. A készülékekre vonatkozó érvényesség a 94/9/EK irányelv szerint: Robbanás elleni védelmet biztosító beltéri kialakítás A L-BV2, L-BV5 gépegységek olyan gázok /gőzök szállítására alkalmasak, amelyeknél azzal kell számolni, hogy alkalmanként robbanó képes környezeti légkör jöhet létre. Ez az adat magába foglalja a gépegységek belső terére vonatkozó 2G kategóriát. A megadott maximális hőmérsékletek betartásakor a gépegységek a T4 hőmérsékleti osztályú üzemeltetésre alkalmasak. Környezet A készülékkategória értékelésekor a belső tér mellett a gépegység üzemeltetési helyének környezetét is figyelembe kell venni. A L-BV2, L-BV5 gépegységek felállítása 3/2G és 3/2D kategóriában csak olyan területen engedélyezett, ahol számolni kell azzal, hogy Gardner Denver Deutschland GmbH 3 /

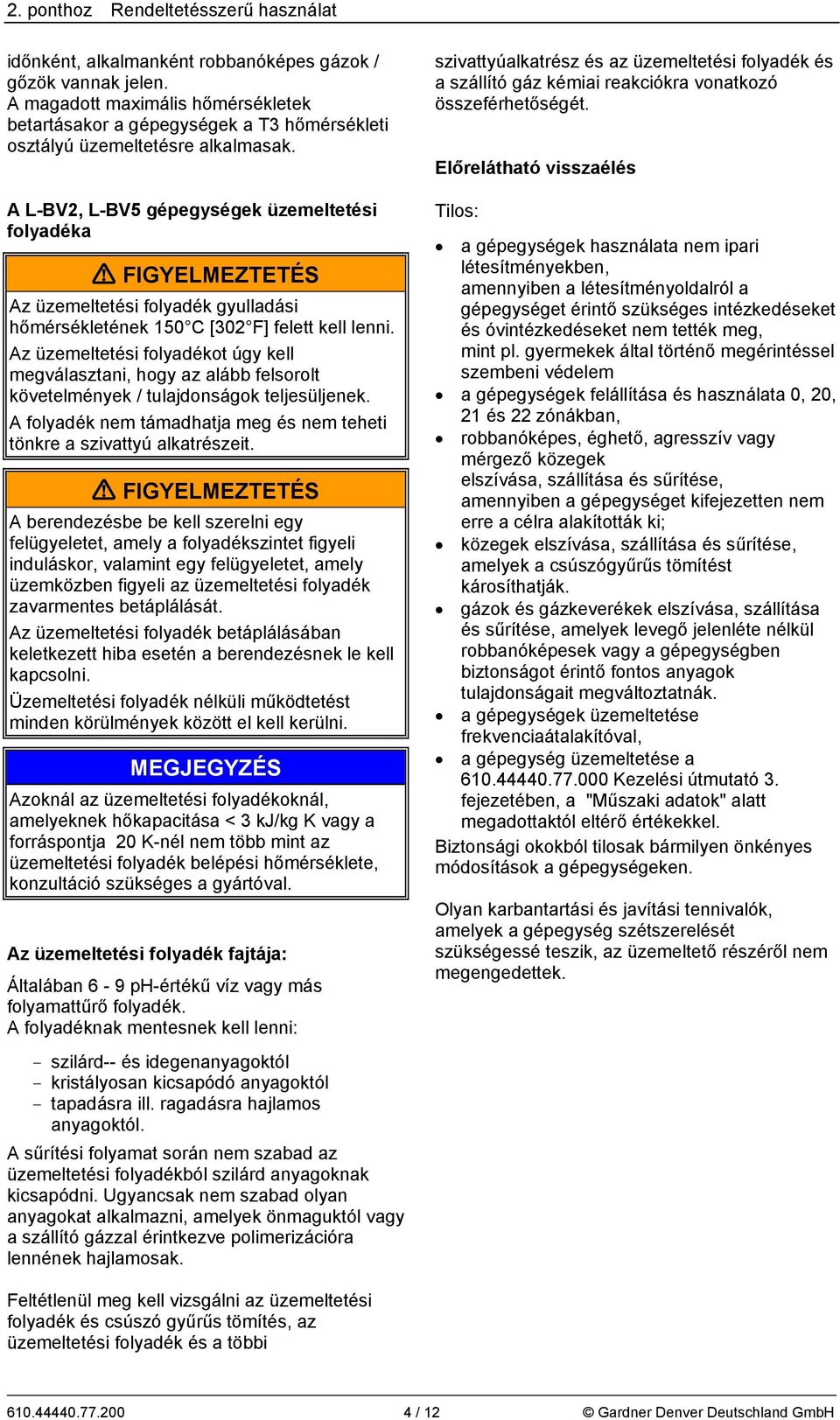

4 2. ponthoz Rendeltetésszerű használat időnként, alkalmanként robbanóképes gázok / gőzök vannak jelen. A magadott maximális hőmérsékletek betartásakor a gépegységek a T3 hőmérsékleti osztályú üzemeltetésre alkalmasak. A L-BV2, L-BV5 gépegységek üzemeltetési folyadéka FIGYELMEZTETÉS Az üzemeltetési folyadék gyulladási hőmérsékletének 150 C [302 F] felett kell lenni. Az üzemeltetési folyadékot úgy kell megválasztani, hogy az alább felsorolt követelmények / tulajdonságok teljesüljenek. A folyadék nem támadhatja meg és nem teheti tönkre a szivattyú alkatrészeit. FIGYELMEZTETÉS A berendezésbe be kell szerelni egy felügyeletet, amely a folyadékszintet figyeli induláskor, valamint egy felügyeletet, amely üzemközben figyeli az üzemeltetési folyadék zavarmentes betáplálását. Az üzemeltetési folyadék betáplálásában keletkezett hiba esetén a berendezésnek le kell kapcsolni. Üzemeltetési folyadék nélküli működtetést minden körülmények között el kell kerülni. MEGJEGYZÉS Azoknál az üzemeltetési folyadékoknál, amelyeknek hőkapacitása < 3 kj/kg K vagy a forráspontja 20 K-nél nem több mint az üzemeltetési folyadék belépési hőmérséklete, konzultáció szükséges a gyártóval. Az üzemeltetési folyadék fajtája: Általában 6-9 ph-értékű víz vagy más folyamattűrő folyadék. A folyadéknak mentesnek kell lenni: szilárd-- és idegenanyagoktól kristályosan kicsapódó anyagoktól tapadásra ill. ragadásra hajlamos anyagoktól. A sűrítési folyamat során nem szabad az üzemeltetési folyadékból szilárd anyagoknak kicsapódni. Ugyancsak nem szabad olyan anyagokat alkalmazni, amelyek önmaguktól vagy a szállító gázzal érintkezve polimerizációra lennének hajlamosak. szivattyúalkatrész és az üzemeltetési folyadék és a szállító gáz kémiai reakciókra vonatkozó összeférhetőségét. Előrelátható visszaélés Tilos: a gépegységek használata nem ipari létesítményekben, amennyiben a létesítményoldalról a gépegységet érintő szükséges intézkedéseket és óvintézkedéseket nem tették meg, mint pl. gyermekek által történő megérintéssel szembeni védelem a gépegységek felállítása és használata 0, 20, 21 és 22 zónákban, robbanóképes, éghető, agresszív vagy mérgező közegek elszívása, szállítása és sűrítése, amennyiben a gépegységet kifejezetten nem erre a célra alakították ki; közegek elszívása, szállítása és sűrítése, amelyek a csúszógyűrűs tömítést károsíthatják. gázok és gázkeverékek elszívása, szállítása és sűrítése, amelyek levegő jelenléte nélkül robbanóképesek vagy a gépegységben biztonságot érintő fontos anyagok tulajdonságait megváltoztatnák. a gépegységek üzemeltetése frekvenciaátalakítóval, a gépegység üzemeltetése a Kezelési útmutató 3. fejezetében, a "Műszaki adatok" alatt megadottaktól eltérő értékekkel. Biztonsági okokból tilosak bármilyen önkényes módosítások a gépegységeken. Olyan karbantartási és javítási tennivalók, amelyek a gépegység szétszerelését szükségessé teszik, az üzemeltető részéről nem megengedettek. Feltétlenül meg kell vizsgálni az üzemeltetési folyadék és csúszó gyűrűs tömítés, az üzemeltetési folyadék és a többi / 12 Gardner Denver Deutschland GmbH

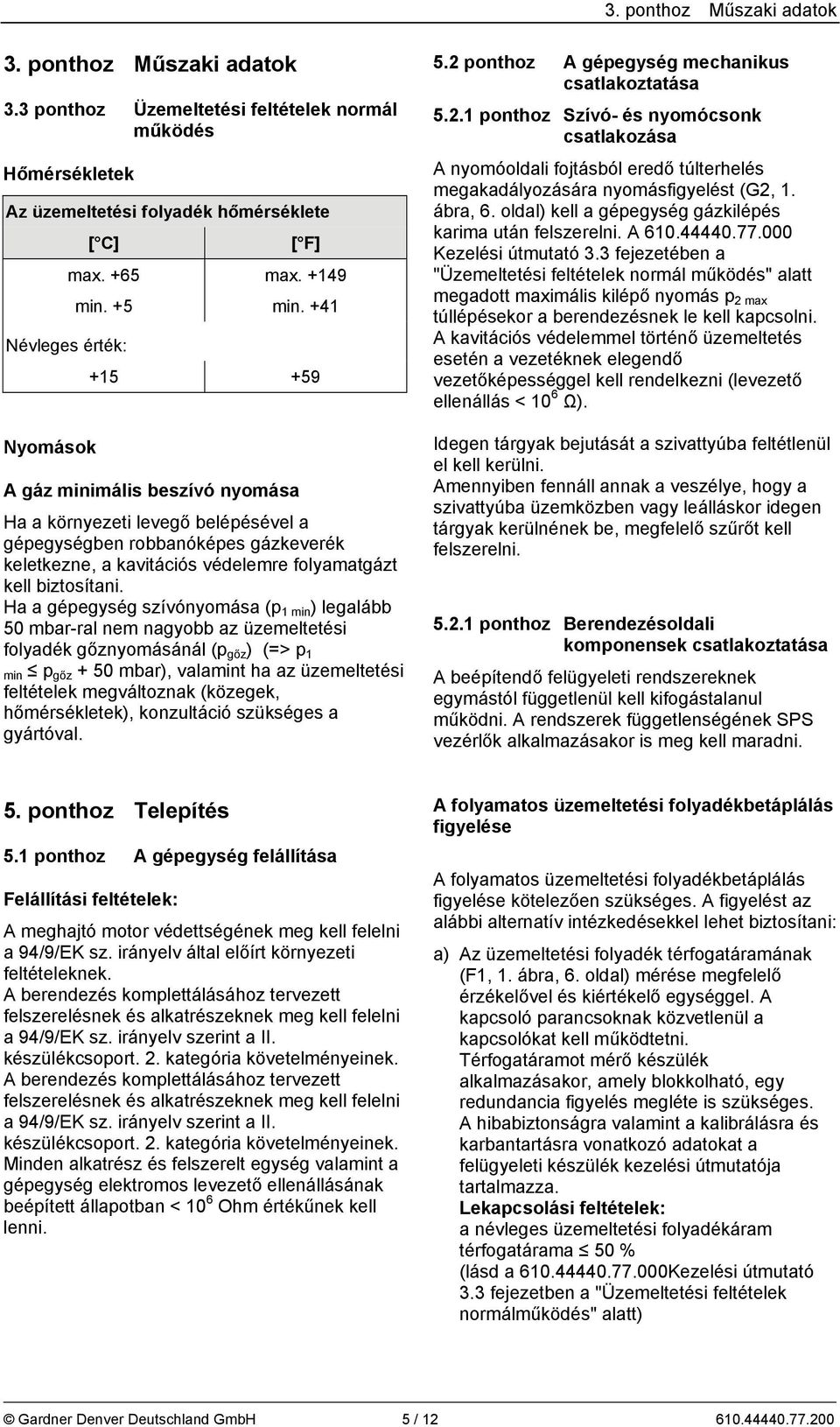

5 3. ponthoz Műszaki adatok 3. ponthoz Műszaki adatok 3.3 ponthoz Üzemeltetési feltételek normál működés Hőmérsékletek Az üzemeltetési folyadék hőmérséklete [ C] Névleges érték: Nyomások [ F] max. +65 max min. +5 min A gáz minimális beszívó nyomása Ha a környezeti levegő belépésével a gépegységben robbanóképes gázkeverék keletkezne, a kavitációs védelemre folyamatgázt kell biztosítani. Ha a gépegység szívónyomása (p 1 min ) legalább 50 mbar-ral nem nagyobb az üzemeltetési folyadék gőznyomásánál (p gőz ) (=> p 1 min p gőz + 50 mbar), valamint ha az üzemeltetési feltételek megváltoznak (közegek, hőmérsékletek), konzultáció szükséges a gyártóval. 5.2 ponthoz A gépegység mechanikus csatlakoztatása ponthoz Szívó- és nyomócsonk csatlakozása A nyomóoldali fojtásból eredő túlterhelés megakadályozására nyomásfigyelést (G2, 1. ábra, 6. oldal) kell a gépegység gázkilépés karima után felszerelni. A Kezelési útmutató 3.3 fejezetében a "Üzemeltetési feltételek normál működés" alatt megadott maximális kilépő nyomás p 2 max túllépésekor a berendezésnek le kell kapcsolni. A kavitációs védelemmel történő üzemeltetés esetén a vezetéknek elegendő vezetőképességgel kell rendelkezni (levezető ellenállás < 10 6 Ω). Idegen tárgyak bejutását a szivattyúba feltétlenül el kell kerülni. Amennyiben fennáll annak a veszélye, hogy a szivattyúba üzemközben vagy leálláskor idegen tárgyak kerülnének be, megfelelő szűrőt kell felszerelni ponthoz Berendezésoldali komponensek csatlakoztatása A beépítendő felügyeleti rendszereknek egymástól függetlenül kell kifogástalanul működni. A rendszerek függetlenségének SPS vezérlők alkalmazásakor is meg kell maradni. 5. ponthoz Telepítés 5.1 ponthoz A gépegység felállítása Felállítási feltételek: A meghajtó motor védettségének meg kell felelni a 94/9/EK sz. irányelv által előírt környezeti feltételeknek. A berendezés komplettálásához tervezett felszerelésnek és alkatrészeknek meg kell felelni a 94/9/EK sz. irányelv szerint a II. készülékcsoport. 2. kategória követelményeinek. A berendezés komplettálásához tervezett felszerelésnek és alkatrészeknek meg kell felelni a 94/9/EK sz. irányelv szerint a II. készülékcsoport. 2. kategória követelményeinek. Minden alkatrész és felszerelt egység valamint a gépegység elektromos levezető ellenállásának beépített állapotban < 10 6 Ohm értékűnek kell lenni. A folyamatos üzemeltetési folyadékbetáplálás figyelése A folyamatos üzemeltetési folyadékbetáplálás figyelése kötelezően szükséges. A figyelést az alábbi alternatív intézkedésekkel lehet biztosítani: a) Az üzemeltetési folyadék térfogatáramának (F1, 1. ábra, 6. oldal) mérése megfelelő érzékelővel és kiértékelő egységgel. A kapcsoló parancsoknak közvetlenül a kapcsolókat kell működtetni. Térfogatáramot mérő készülék alkalmazásakor, amely blokkolható, egy redundancia figyelés megléte is szükséges. A hibabiztonságra valamint a kalibrálásra és karbantartásra vonatkozó adatokat a felügyeleti készülék kezelési útmutatója tartalmazza. Lekapcsolási feltételek: a névleges üzemeltetési folyadékáram térfogatárama 50 % (lásd a Kezelési útmutató 3.3 fejezetben a "Üzemeltetési feltételek normálműködés" alatt) Gardner Denver Deutschland GmbH 5 /

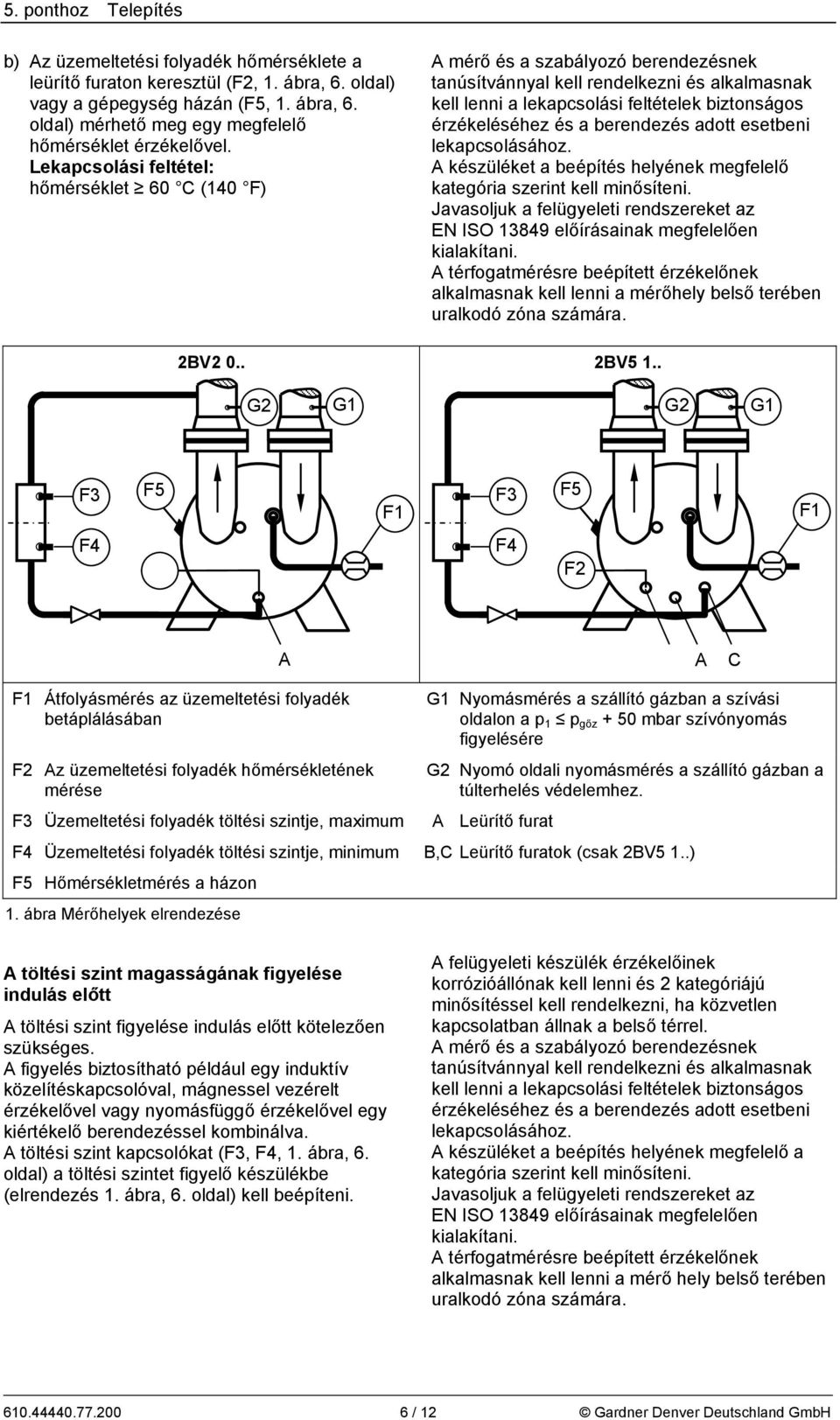

6 5. ponthoz Telepítés b) Az üzemeltetési folyadék hőmérséklete a leürítő furaton keresztül (F2, 1. ábra, 6. oldal) vagy a gépegység házán (F5, 1. ábra, 6. oldal) mérhető meg egy megfelelő hőmérséklet érzékelővel. Lekapcsolási feltétel: hőmérséklet 60 C (140 F) A mérő és a szabályozó berendezésnek tanúsítvánnyal kell rendelkezni és alkalmasnak kell lenni a lekapcsolási feltételek biztonságos érzékeléséhez és a berendezés adott esetbeni lekapcsolásához. A készüléket a beépítés helyének megfelelő kategória szerint kell minősíteni. Javasoljuk a felügyeleti rendszereket az EN ISO előírásainak megfelelően kialakítani. A térfogatmérésre beépített érzékelőnek alkalmasnak kell lenni a mérőhely belső terében uralkodó zóna számára. 2BV BV5 1.. G2 G1 G2 G1 F3 F5 F1 F3 F5 F1 F4 F4 F2 A A C F1 Átfolyásmérés az üzemeltetési folyadék betáplálásában F2 Az üzemeltetési folyadék hőmérsékletének mérése F3 Üzemeltetési folyadék töltési szintje, maximum G1 Nyomásmérés a szállító gázban a szívási oldalon a p 1 p gőz + 50 mbar szívónyomás figyelésére G2 Nyomó oldali nyomásmérés a szállító gázban a túlterhelés védelemhez. A Leürítő furat F4 Üzemeltetési folyadék töltési szintje, minimum B,C Leürítő furatok (csak 2BV5 1..) F5 Hőmérsékletmérés a házon 1. ábra Mérőhelyek elrendezése A töltési szint magasságának figyelése indulás előtt A töltési szint figyelése indulás előtt kötelezően szükséges. A figyelés biztosítható például egy induktív közelítéskapcsolóval, mágnessel vezérelt érzékelővel vagy nyomásfüggő érzékelővel egy kiértékelő berendezéssel kombinálva. A töltési szint kapcsolókat (F3, F4, 1. ábra, 6. oldal) a töltési szintet figyelő készülékbe (elrendezés 1. ábra, 6. oldal) kell beépíteni. A felügyeleti készülék érzékelőinek korrózióállónak kell lenni és 2 kategóriájú minősítéssel kell rendelkezni, ha közvetlen kapcsolatban állnak a belső térrel. A mérő és a szabályozó berendezésnek tanúsítvánnyal kell rendelkezni és alkalmasnak kell lenni a lekapcsolási feltételek biztonságos érzékeléséhez és a berendezés adott esetbeni lekapcsolásához. A készüléket a beépítés helyének megfelelő a kategória szerint kell minősíteni. Javasoljuk a felügyeleti rendszereket az EN ISO előírásainak megfelelően kialakítani. A térfogatmérésre beépített érzékelőnek alkalmasnak kell lenni a mérő hely belső terében uralkodó zóna számára / 12 Gardner Denver Deutschland GmbH

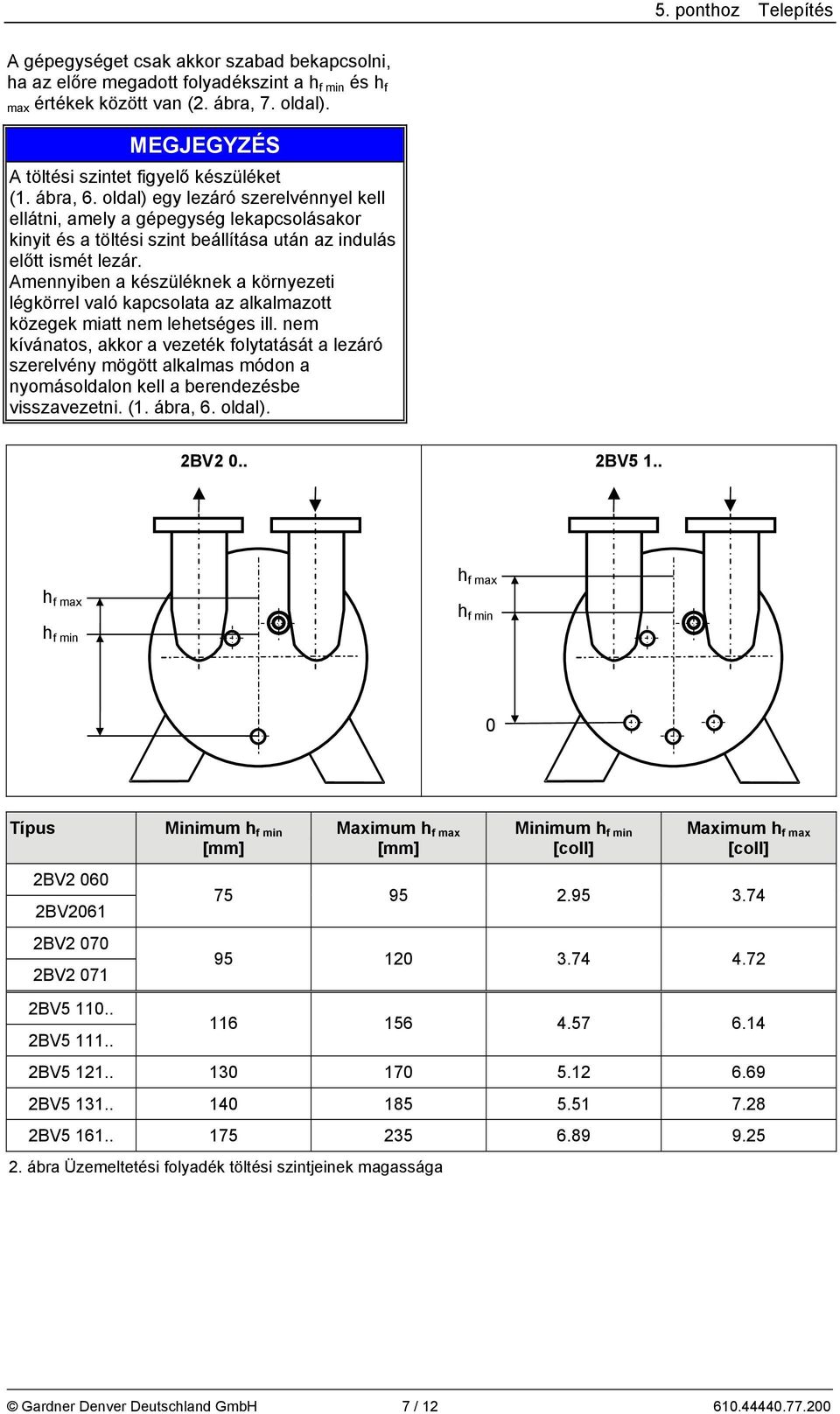

7 5. ponthoz Telepítés A gépegységet csak akkor szabad bekapcsolni, ha az előre megadott folyadékszint a h f min és h f max értékek között van (2. ábra, 7. oldal). MEGJEGYZÉS A töltési szintet figyelő készüléket (1. ábra, 6. oldal) egy lezáró szerelvénnyel kell ellátni, amely a gépegység lekapcsolásakor kinyit és a töltési szint beállítása után az indulás előtt ismét lezár. Amennyiben a készüléknek a környezeti légkörrel való kapcsolata az alkalmazott közegek miatt nem lehetséges ill. nem kívánatos, akkor a vezeték folytatását a lezáró szerelvény mögött alkalmas módon a nyomásoldalon kell a berendezésbe visszavezetni. (1. ábra, 6. oldal). 2BV BV5 1.. h f max h f max h f min h f min 0 Típus 2BV BV2061 2BV BV BV BV Minimum h f min [mm] Maximum h f max [mm] Minimum h f min [coll] Maximum h f max [coll] BV BV BV ábra Üzemeltetési folyadék töltési szintjeinek magassága Gardner Denver Deutschland GmbH 7 /

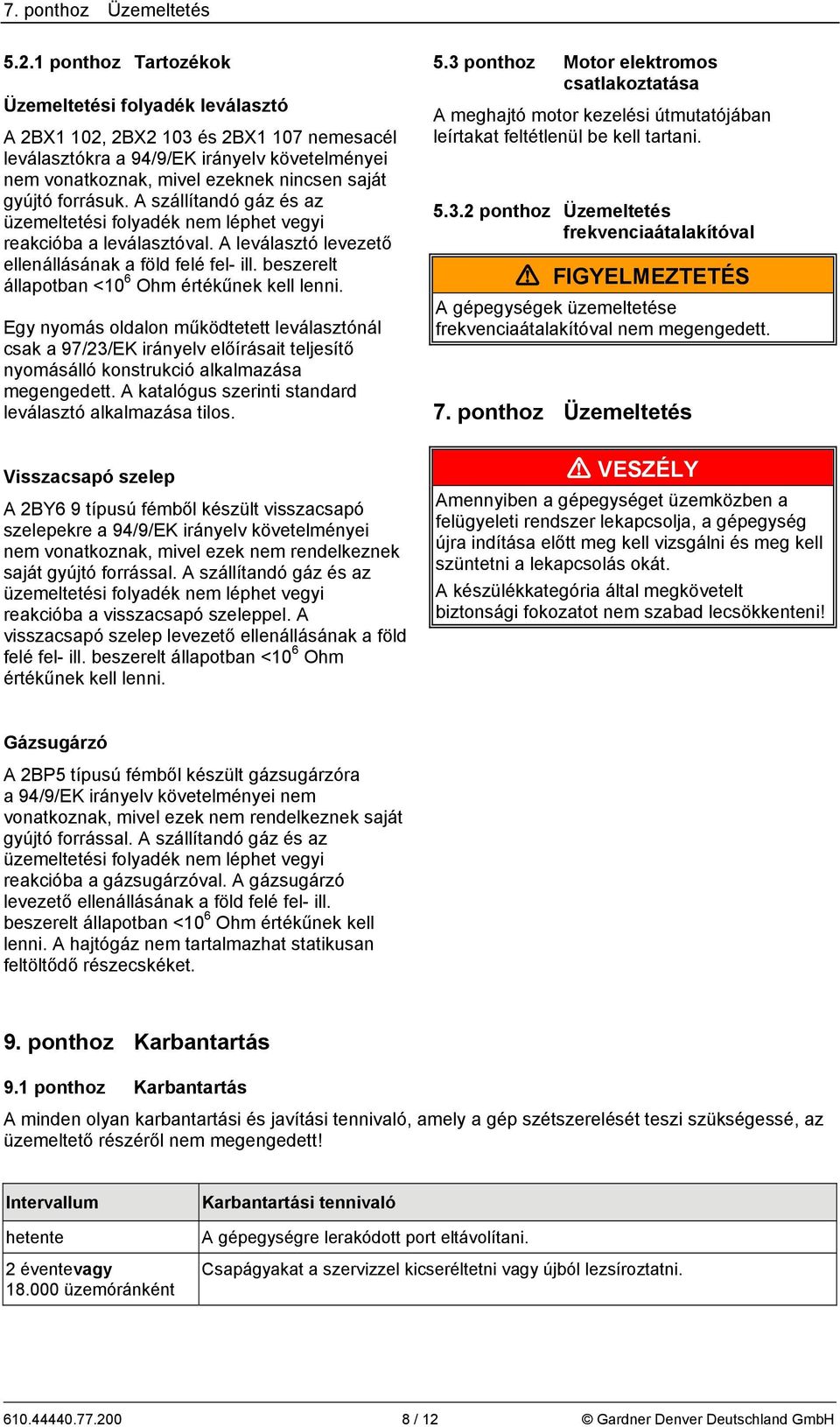

8 7. ponthoz Üzemeltetés ponthoz Tartozékok Üzemeltetési folyadék leválasztó A 2BX1 102, 2BX2 103 és 2BX1 107 nemesacél leválasztókra a 94/9/EK irányelv követelményei nem vonatkoznak, mivel ezeknek nincsen saját gyújtó forrásuk. A szállítandó gáz és az üzemeltetési folyadék nem léphet vegyi reakcióba a leválasztóval. A leválasztó levezető ellenállásának a föld felé fel- ill. beszerelt állapotban <10 6 Ohm értékűnek kell lenni. Egy nyomás oldalon működtetett leválasztónál csak a 97/23/EK irányelv előírásait teljesítő nyomásálló konstrukció alkalmazása megengedett. A katalógus szerinti standard leválasztó alkalmazása tilos. Visszacsapó szelep A 2BY6 9 típusú fémből készült visszacsapó szelepekre a 94/9/EK irányelv követelményei nem vonatkoznak, mivel ezek nem rendelkeznek saját gyújtó forrással. A szállítandó gáz és az üzemeltetési folyadék nem léphet vegyi reakcióba a visszacsapó szeleppel. A visszacsapó szelep levezető ellenállásának a föld felé fel- ill. beszerelt állapotban <10 6 Ohm értékűnek kell lenni. 5.3 ponthoz Motor elektromos csatlakoztatása A meghajtó motor kezelési útmutatójában leírtakat feltétlenül be kell tartani ponthoz Üzemeltetés frekvenciaátalakítóval FIGYELMEZTETÉS A gépegységek üzemeltetése frekvenciaátalakítóval nem megengedett. 7. ponthoz Üzemeltetés VESZÉLY Amennyiben a gépegységet üzemközben a felügyeleti rendszer lekapcsolja, a gépegység újra indítása előtt meg kell vizsgálni és meg kell szüntetni a lekapcsolás okát. A készülékkategória által megkövetelt biztonsági fokozatot nem szabad lecsökkenteni! Gázsugárzó A 2BP5 típusú fémből készült gázsugárzóra a 94/9/EK irányelv követelményei nem vonatkoznak, mivel ezek nem rendelkeznek saját gyújtó forrással. A szállítandó gáz és az üzemeltetési folyadék nem léphet vegyi reakcióba a gázsugárzóval. A gázsugárzó levezető ellenállásának a föld felé fel- ill. beszerelt állapotban <10 6 Ohm értékűnek kell lenni. A hajtógáz nem tartalmazhat statikusan feltöltődő részecskéket. 9. ponthoz Karbantartás 9.1 ponthoz Karbantartás A minden olyan karbantartási és javítási tennivaló, amely a gép szétszerelését teszi szükségessé, az üzemeltető részéről nem megengedett! Intervallum hetente 2 éventevagy üzemóránként Karbantartási tennivaló A gépegységre lerakódott port eltávolítani. Csapágyakat a szervizzel kicseréltetni vagy újból lezsíroztatni / 12 Gardner Denver Deutschland GmbH

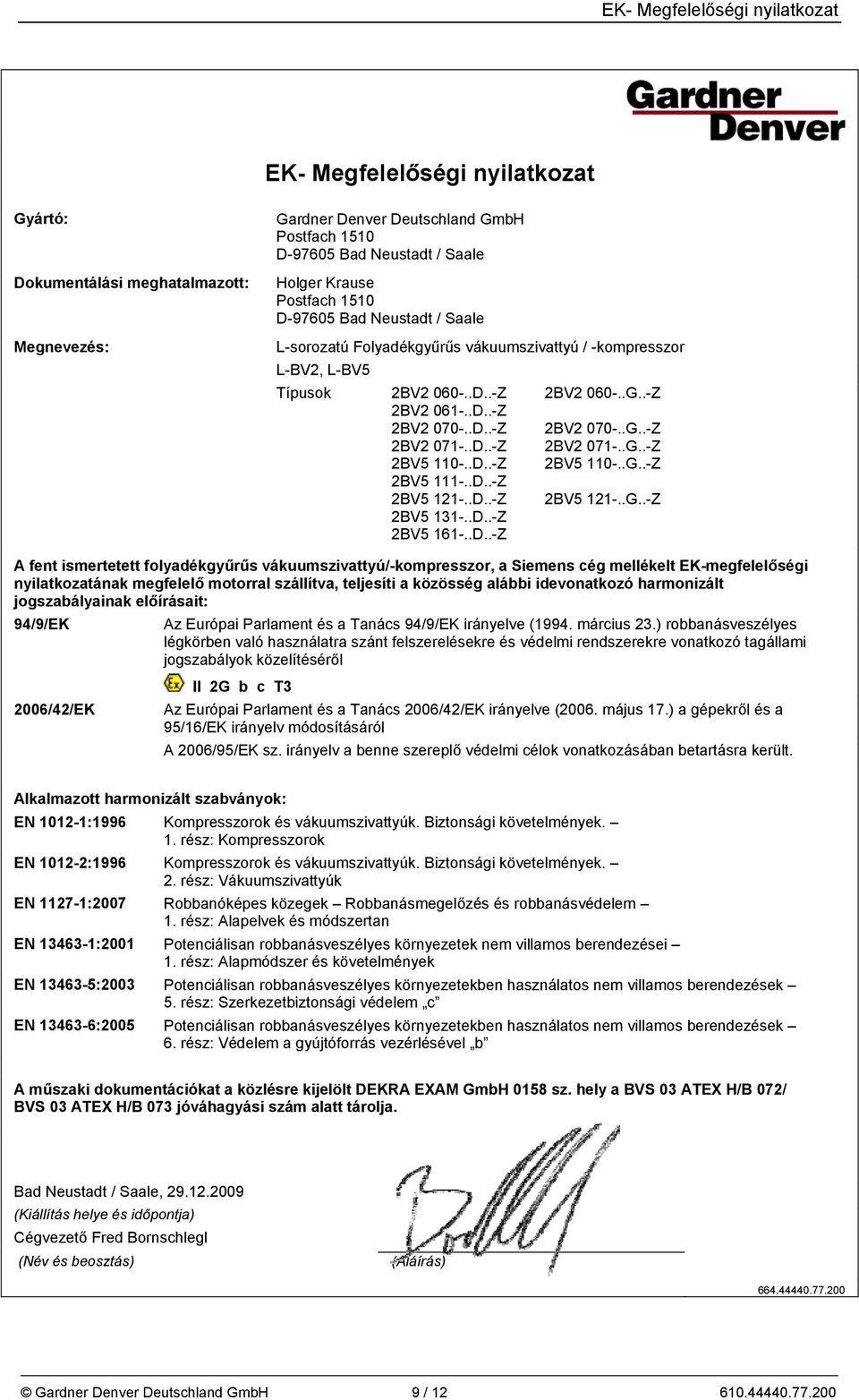

9 EK- Megfelelőségi nyilatkozat EK- Megfelelőségi nyilatkozat EK- Megfelelőségi nyilatkozat Gyártó: Dokumentálási meghatalmazott: Megnevezés: Gardner Denver Deutschland GmbH Postfach 1510 D Bad Neustadt / Saale Holger Krause Postfach 1510 D Bad Neustadt / Saale L-sorozatú Folyadékgyűrűs vákuumszivattyú / -kompresszor L-BV2, L-BV5 Típusok 2BV D..-Z 2BV D..-Z 2BV D..-Z 2BV D..-Z 2BV D..-Z 2BV D..-Z 2BV D..-Z 2BV D..-Z 2BV D..-Z 2BV G..-Z 2BV G..-Z 2BV G..-Z 2BV G..-Z 2BV G..-Z A fent ismertetett folyadékgyűrűs vákuumszivattyú/-kompresszor, a Siemens cég mellékelt EK-megfelelőségi nyilatkozatának megfelelő motorral szállítva, teljesíti a közösség alábbi idevonatkozó harmonizált jogszabályainak előírásait: 94/9/EK 2006/42/EK Az Európai Parlament és a Tanács 94/9/EK irányelve (1994. március 23.) robbanásveszélyes légkörben való használatra szánt felszerelésekre és védelmi rendszerekre vonatkozó tagállami jogszabályok közelítéséről II 2G b c T3 Az Európai Parlament és a Tanács 2006/42/EK irányelve (2006. május 17.) a gépekről és a 95/16/EK irányelv módosításáról A 2006/95/EK sz. irányelv a benne szereplő védelmi célok vonatkozásában betartásra került. Alkalmazott harmonizált szabványok: EN :1996 Kompresszorok és vákuumszivattyúk. Biztonsági követelmények. 1. rész: Kompresszorok EN :1996 Kompresszorok és vákuumszivattyúk. Biztonsági követelmények. 2. rész: Vákuumszivattyúk EN :2007 Robbanóképes közegek Robbanásmegelőzés és robbanásvédelem 1. rész: Alapelvek és módszertan EN :2001 Potenciálisan robbanásveszélyes környezetek nem villamos berendezései 1. rész: Alapmódszer és követelmények EN :2003 Potenciálisan robbanásveszélyes környezetekben használatos nem villamos berendezések 5. rész: Szerkezetbiztonsági védelem c EN :2005 Potenciálisan robbanásveszélyes környezetekben használatos nem villamos berendezések 6. rész: Védelem a gyújtóforrás vezérlésével b A műszaki dokumentációkat a közlésre kijelölt DEKRA EXAM GmbH 0158 sz. hely a BVS 03 ATEX H/B 072/ BVS 03 ATEX H/B 073 jóváhagyási szám alatt tárolja. Bad Neustadt / Saale, (Kiállítás helye és időpontja) Cégvezető Fred Bornschlegl (Név és beosztás) (Aláírás) Gardner Denver Deutschland GmbH 9 /
