Üzemeltetési útmutató G-BH1, G-BH9 2BH1 1 2BH1 2 2BH1 3 2BH1 4 2BH1 5 2BH1 6 2BH1 8 2BH1 9 2BH9 23. G-Serie G-Series. Seitenkanal Side Channel
|
|
- Teréz Diána Molnár
- 9 évvel ezelőtt
- Látták:
Átírás

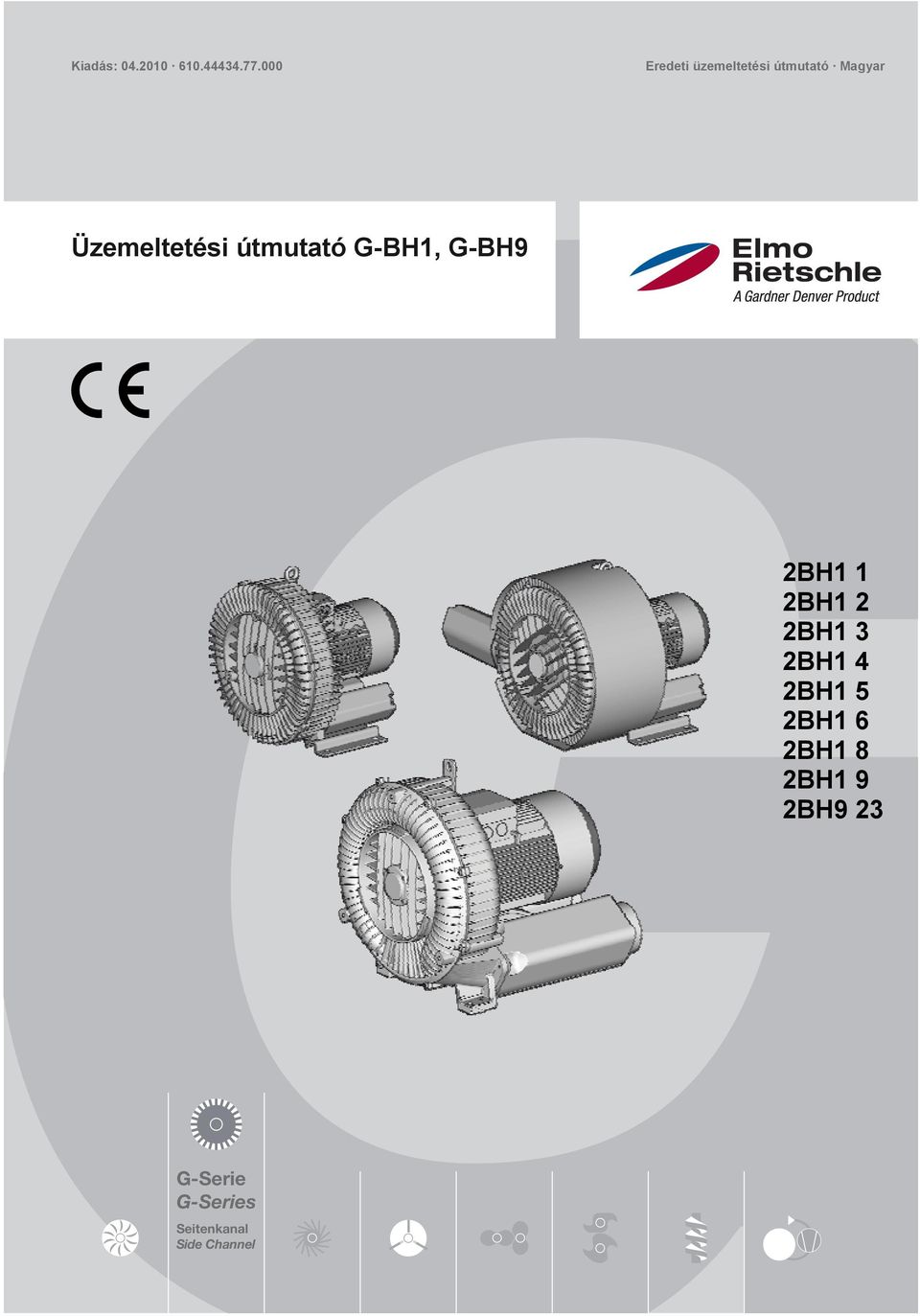

1 Kiadás: Eredeti üzemeltetési útmutató Magyar Üzemeltetési útmutató G-BH1, G-BH9 2BH1 1 2BH1 2 2BH1 3 2BH1 4 2BH1 5 2BH1 6 2BH1 8 2BH1 9 2BH9 23 G-Serie G-Series Seitenkanal Side Channel
2 Tartalomjegyzék Tartalomjegyzék 1 Biztonság Meghatározások Figyelmeztető jel Jelzőszó Általános biztonsági előírások Maradék kockázatok Rendeltetésszerű használat Műszaki adatok Mechanikai adatok Elektromos adatok Üzemeltetési feltételek Szállítás Felszerelés A gép felállítása Elektromos csatlakoztatás (motor) A csővezetékek / tömlők (vákuumszivattyú / kompresszor) csatlakoztatása Szívócsonk Nyomócsonk A csővezetékek / tömlők csatlakoztatásakor követendő eljárás Üzembe helyezés Előkészítő műveletek Elindítás és lekapcsolás Üzemeltetés Üzemen kívül helyezés és hosszabb üzemszünet Az üzemen kívül helyezés vagy hosszabb üzemszünet előkészítése Tárolási feltételek Karbantartás Leürítés/öblítés/tisztítás Javítás / hibaelhárítás Szerviz / vevőszolgálat Hulladékkezelés Robbanásbiztos kivitel...28 EK-Megfelelőségi nyilatkozat...29 Egészségügyi ártalmatlanságra és környezetvédelemre vonatkozó nyilatkozat ábra: A gázgyűrűs vákuumszivattyúk / kompresszorok felépítése 1 Vákuumszivattyú- / kompresszorház 2 Vákuumszivattyú- / kompresszorfedél 3 Szívócsonk hangtompítóval 4 Nyomócsonk hangtompítóval 5 Lábazat 6 Szállítási irányt jelző nyíl 7 Forgásirányt jelző nyíl 8 Hajtómotor 9 Ventilátorsapka (külső ventillátorral) 10 Csatlakozó doboz 2010 Gardner Denver Deutschland GmbH Industriestraße Bad Neustadt Germany Ennek a dokumentumnak a továbbadása valamint sokszorosítása, kiegészítése és / vagy feldolgozása, értékesítése és tartalmának közlése tilos, amennyiben azt kifejezetten nem engedélyezzük. Ezen tiltást sértõ cselekmények kártérítési kötelezettséget vonnak maguk után. A szabadalom bejegyzésre, használati mintaoltalom- vagy ipar/kereskedelmi mintára vonatkozó bejegyzés joga fenntartva.

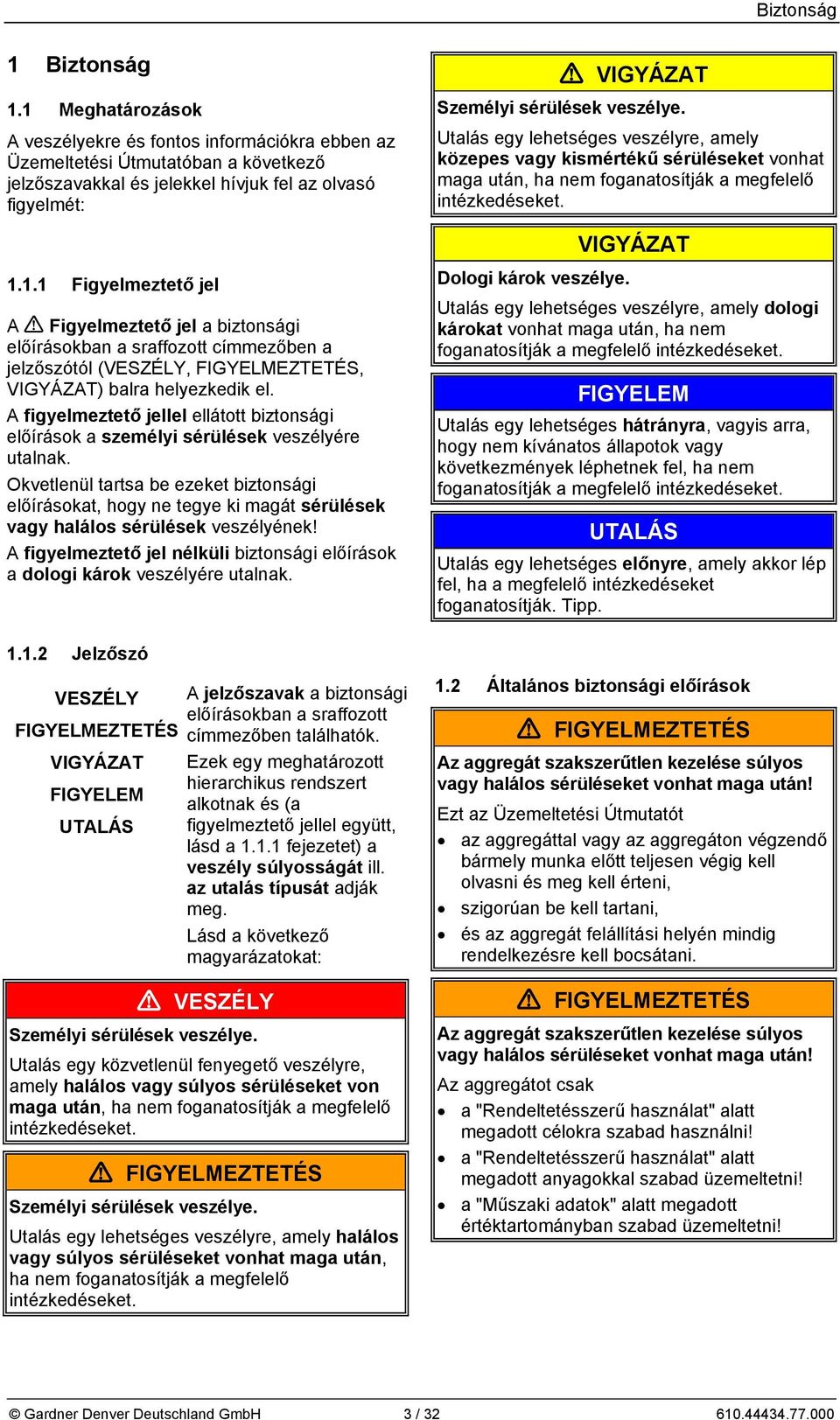

3 Biztonság 1 Biztonság 1.1 Meghatározások A veszélyekre és fontos információkra ebben az Üzemeltetési Útmutatóban a következő jelzőszavakkal és jelekkel hívjuk fel az olvasó figyelmét: Figyelmeztető jel A Figyelmeztető jel a biztonsági előírásokban a sraffozott címmezőben a jelzőszótól (VESZÉLY, FIGYELMEZTETÉS, VIGYÁZAT) balra helyezkedik el. A figyelmeztető jellel ellátott biztonsági előírások a személyi sérülések veszélyére utalnak. Okvetlenül tartsa be ezeket biztonsági előírásokat, hogy ne tegye ki magát sérülések vagy halálos sérülések veszélyének! A figyelmeztető jel nélküli biztonsági előírások a dologi károk veszélyére utalnak Jelzőszó VESZÉLY FIGYELMEZTETÉS VIGYÁZAT FIGYELEM UTALÁS A jelzőszavak a biztonsági előírásokban a sraffozott címmezőben találhatók. Ezek egy meghatározott hierarchikus rendszert alkotnak és (a figyelmeztető jellel együtt, lásd a fejezetet) a veszély súlyosságát ill. az utalás típusát adják meg. Lásd a következő magyarázatokat: VESZÉLY Személyi sérülések veszélye. Utalás egy közvetlenül fenyegető veszélyre, amely halálos vagy súlyos sérüléseket von maga után, ha nem foganatosítják a megfelelő intézkedéseket. Személyi sérülések veszélye. Utalás egy lehetséges veszélyre, amely halálos vagy súlyos sérüléseket vonhat maga után, ha nem foganatosítják a megfelelő intézkedéseket. VIGYÁZAT Személyi sérülések veszélye. Utalás egy lehetséges veszélyre, amely közepes vagy kismértékű sérüléseket vonhat maga után, ha nem foganatosítják a megfelelő intézkedéseket. VIGYÁZAT Dologi károk veszélye. Utalás egy lehetséges veszélyre, amely dologi károkat vonhat maga után, ha nem foganatosítják a megfelelő intézkedéseket. FIGYELEM Utalás egy lehetséges hátrányra, vagyis arra, hogy nem kívánatos állapotok vagy következmények léphetnek fel, ha nem foganatosítják a megfelelő intézkedéseket. UTALÁS Utalás egy lehetséges előnyre, amely akkor lép fel, ha a megfelelő intézkedéseket foganatosítják. Tipp. 1.2 Általános biztonsági előírások Az aggregát szakszerűtlen kezelése súlyos vagy halálos sérüléseket vonhat maga után! Ezt az Üzemeltetési Útmutatót az aggregáttal vagy az aggregáton végzendő bármely munka előtt teljesen végig kell olvasni és meg kell érteni, szigorúan be kell tartani, és az aggregát felállítási helyén mindig rendelkezésre kell bocsátani. Az aggregát szakszerűtlen kezelése súlyos vagy halálos sérüléseket vonhat maga után! Az aggregátot csak a "Rendeltetésszerű használat" alatt megadott célokra szabad használni! a "Rendeltetésszerű használat" alatt megadott anyagokkal szabad üzemeltetni! a "Műszaki adatok" alatt megadott értéktartományban szabad üzemeltetni! Gardner Denver Deutschland GmbH 3 /
4 Biztonság Az aggregát szakszerűtlen kezelése súlyos vagy halálos sérüléseket vonhat maga után! Az aggregáton és az aggregáttal bármely munkát (szállítás, felszerelés, üzembe helyezés, üzemen kívül helyezés, karbantartás, hulladékkezelés) csak kioktatott és megbízható személyzet végezhet! Az aggregáton végzett munka során többek között vágásos / levágásos, zúzódásos és égési sérülések veszélye áll fenn! Az aggregáton és az aggregáttal végzett bármely munka (szállítás, felszerelés, üzembe helyezés, üzemen kívül helyezés, karbantartás, hulladékkezelés) során viseljen személyi védőfelszerelést (védősisakot, védőkesztyűt, védőcipőt)! A berendezés bekaphatja vagy a berendezés mozgó részei felcsavarhatják a hajat és a ruhát! Ne viseljen hajháló nélkül hosszú hajat vagy bő, laza ruhát! Használjon hajhálót! VESZÉLY Elektromos áramütés veszélye! Az elektromos berendezéseken csak szakképzett és erre felhatalmazott villamos szakemberek dolgozhatnak! VESZÉLY Elektromos áramütés veszélye! Az aggregáton vagy a berendezésen végzett munkák megkezdése előtt a következő intézkedéseket kell foganatosítani: Kapcsolja feszültségmentessé a berendezést. Biztosítsa be a berendezést a feszültség visszakapcsolása ellen. Állapítsa meg, hogy a berendezés valóban feszültségmentes állapotban van-e. Földelje le és zárja rövidre a berendezést. A szomszédos, feszültség alatt álló alkatrészeket takarja le, vagy kerítse el. VESZÉLY Elektromos áramütés veszélye! A motor csatlakozó dobozát csak az után szabad felnyitni, miután megállapították, hogy a berendezés feszültségmentes állapotban van! Vákuum és túlnyomás okozta veszély: közegek hirtelen kijutása a szabadba (bőr- és szemsérülések), a haj és a ruha hirtelen berántása A kilépő közegek okozta veszély: Égési sérülések! Csak olyan rögzítő elemeket, csatlakozókat, vezetékeket, armatúrákat és tartályokat használjon, amelyek tömítettsége és szilárdsága megfelel a fellépő nyomásoknak. Rendszeres időközökben ellenőrizze a rögzítő elemek, csatlakozók, vezetékek, armatúrák és tartályok szilárdságát, tömítettségét és szoros rögzítését! Forgó alkatrészek (külső ventillátorok, futókerekek, tengelyek) által okozta veszélyek: Testrészek megsérülése / levágása, a haj és a ruha berántása és felcsavarása! Vákuum és túlnyomás okozta veszély: közegek hirtelen kijutása a szabadba (bőr- és szemsérülések), a haj és a ruha hirtelen berántása A kilépő közegek okozta veszély: Égési sérülések! A berendezést csak a következő feltételek teljesülése esetén szabad üzembe helyezni és üzemeltetni: Az aggregátnak hiánytalanul fel kell szerelve lennie. Különösen a következő alkatrészekre ügyeljen: a vákuumszivattyú-/kompresszor-fedélre, a szívó- és nyomócsonk hangtompítójára, a ventilátorsapkára. A csővezetékeknek / tömlőknek csatlakoztatva kell lenniük a szívó- és nyomócsonkhoz. A szívó- és nyomócsonk valamint az ezekhez csatlakozó csővezetékek / tömlők nem lehetnek elzárva, eldugulva vagy elszennyeződve. Ellenőrizze a cső- és tömlőcsatlakozások, vezetékek, armatúrák, tartályok, rögzítő elemek és csatlakozók szilárdságát, tömítettségét és szoros rögzítését / 32 Gardner Denver Deutschland GmbH
5 Biztonság Forgó alkatrészek (külső ventillátorok, futókerekek, tengelyek) által okozta veszélyek: Testrészek megsérülése / levágása, a haj és a ruha berántása és felcsavarása! Vákuum és túlnyomás okozta veszély: közegek hirtelen kijutása a szabadba (bőr- és szemsérülések), a haj és a ruha hirtelen berántása A kilépő közegek okozta veszély: Égési sérülések! Az aggregáton végzendő munkák megkezdése előtt a következő intézkedéseket kell foganatosítani: Helyezze az aggregátot üzemen kívül és biztosítsa visszakapcsolás ellen. A berendezés vezérlésére és az aggregát vezérlő elemeire helyezzen el egy táblát: "VESZÉLY! A vákuumszivattyún / kompresszoron karbantartási munkák folynak! Ne kapcsolja be!" Várja meg, amíg az aggregát teljesen leáll. Vegye tekintetbe az utánfutási időt! Hagyja lehűlni az aggregátot! Zárja el a vezetékeket. Nyomásmentesítse az aggregátot. Gondoskodjon arról, hogy a kinyitásra kerülő vezetékekben / tartályokban se vákuum, se túlnyomás ne legyen. Gondoskodjon arról, hogy ne léphessenek ki közegek. A forgó futókerék okozta veszély: A forgó futókerék a végtagokat megvághatja / levághatja! Nyitott szívó- és nyomócsonk esetén hozzá lehet férni a forgó futókerékhez! Ezért a gázok szabad ki- és belépése esetén, vagyis ha a berendezés közvetlenül a szabadból, külön csővezeték nélkül szívja be a levegőt, vagy ha a gázok közvetlenül, külön csővezeték nélkül kerülnek kibocsátásra a levegőbe: építsen be a szívó- és nyomócsonkba kiegészítő hangtompítókat, vagy lássa el a szívó- és nyomócsonkot egy olyan kielégítő hosszúságú csővezetékkel, hogy ne lehessen hozzáférni a futókerékhez! Égési sérülések veszélye az aggregát forró felülete és forró közegek következtében!! A berendezés felületén magas hőmérsékletek (kb. 160 C) léphetnek fel. Fedje le az aggregátot egy erre alkalmas védőlemezzel (például lyukasztott fémlemezzel vagy dróthálóval). Az üzemeltetés során ne érintse meg ezeket a felületeket. Az üzemen kívül helyezés után hagyja lehűlni az aggregátot. A forgó futókerék okozta veszély: A forgó futókerék a végtagokat megvághatja / levághatja! Nyitott szívó- és nyomócsonk esetén hozzá lehet férni a forgó futókerékhez! Ne nyúljon bele a nyitott csatlakozókon keresztül az aggregátba! Ne vezessen be az aggregátba annak nyílásain keresztül tárgyakat! Gardner Denver Deutschland GmbH 5 /

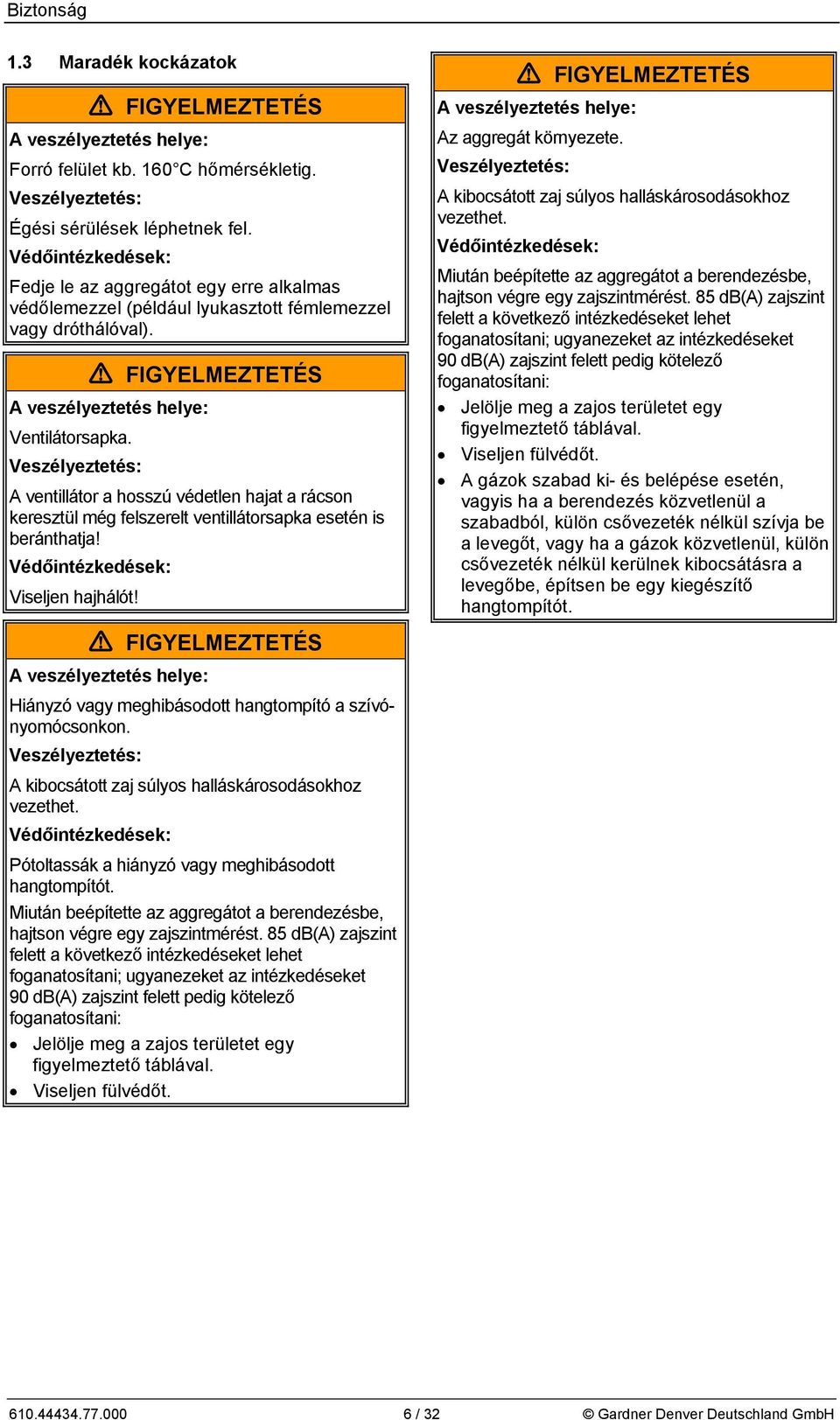

6 Biztonság 1.3 Maradék kockázatok A veszélyeztetés helye: Forró felület kb. 160 C hőmérsékletig. Veszélyeztetés: Égési sérülések léphetnek fel. Védőintézkedések: Fedje le az aggregátot egy erre alkalmas védőlemezzel (például lyukasztott fémlemezzel vagy dróthálóval). A veszélyeztetés helye: Ventilátorsapka. Veszélyeztetés: A ventillátor a hosszú védetlen hajat a rácson keresztül még felszerelt ventillátorsapka esetén is beránthatja! Védőintézkedések: Viseljen hajhálót! A veszélyeztetés helye: Hiányzó vagy meghibásodott hangtompító a szívónyomócsonkon. Veszélyeztetés: A kibocsátott zaj súlyos halláskárosodásokhoz vezethet. Védőintézkedések: Pótoltassák a hiányzó vagy meghibásodott hangtompítót. Miután beépítette az aggregátot a berendezésbe, hajtson végre egy zajszintmérést. 85 db(a) zajszint felett a következő intézkedéseket lehet foganatosítani; ugyanezeket az intézkedéseket 90 db(a) zajszint felett pedig kötelező foganatosítani: Jelölje meg a zajos területet egy figyelmeztető táblával. Viseljen fülvédőt. A veszélyeztetés helye: Az aggregát környezete. Veszélyeztetés: A kibocsátott zaj súlyos halláskárosodásokhoz vezethet. Védőintézkedések: Miután beépítette az aggregátot a berendezésbe, hajtson végre egy zajszintmérést. 85 db(a) zajszint felett a következő intézkedéseket lehet foganatosítani; ugyanezeket az intézkedéseket 90 db(a) zajszint felett pedig kötelező foganatosítani: Jelölje meg a zajos területet egy figyelmeztető táblával. Viseljen fülvédőt. A gázok szabad ki- és belépése esetén, vagyis ha a berendezés közvetlenül a szabadból, külön csővezeték nélkül szívja be a levegőt, vagy ha a gázok közvetlenül, külön csővezeték nélkül kerülnek kibocsátásra a levegőbe, építsen be egy kiegészítő hangtompítót / 32 Gardner Denver Deutschland GmbH

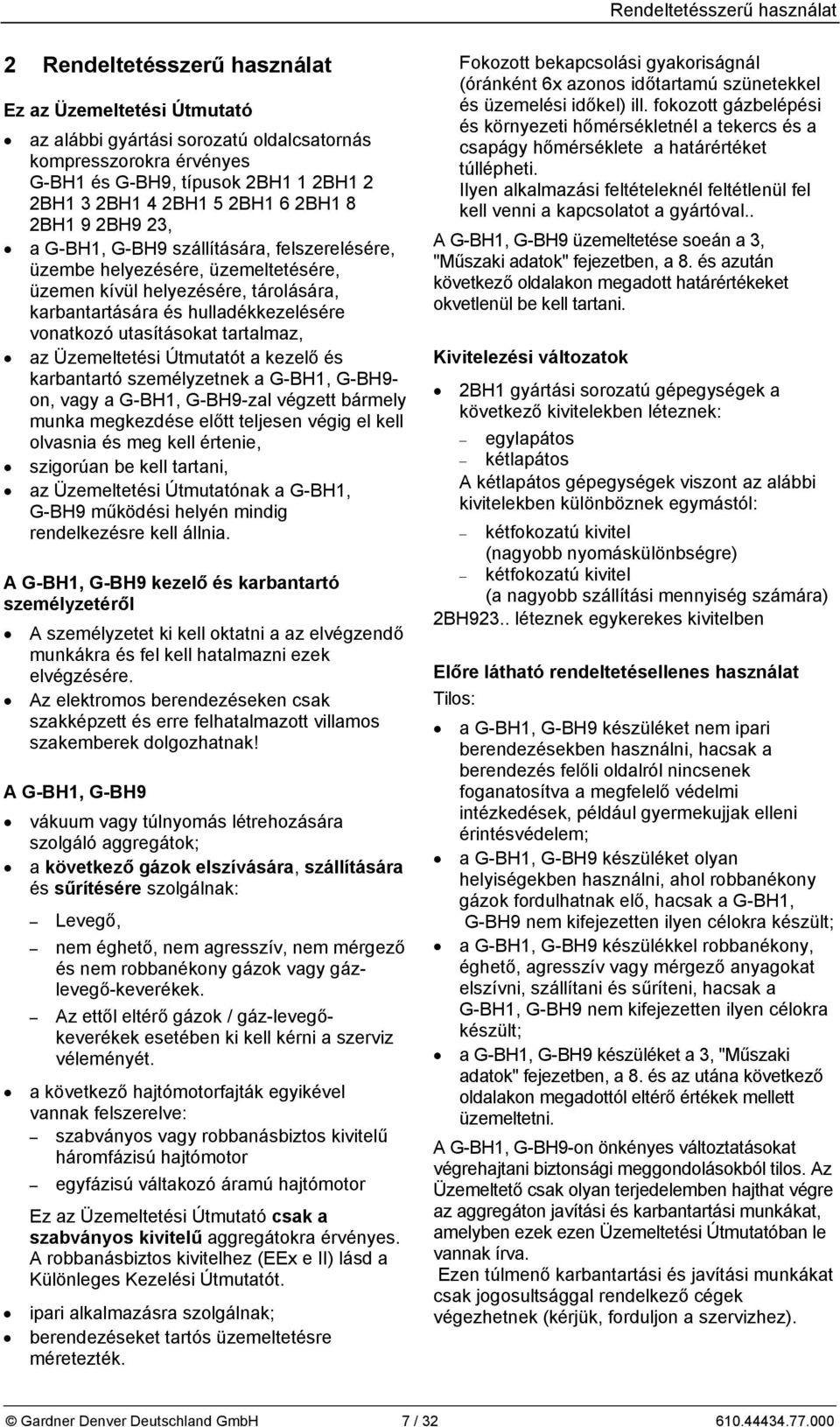

7 Rendeltetésszerű használat 2 Rendeltetésszerű használat Ez az Üzemeltetési Útmutató az alábbi gyártási sorozatú oldalcsatornás kompresszorokra érvényes G-BH1 és G-BH9, típusok 2BH1 1 2BH1 2 2BH1 3 2BH1 4 2BH1 5 2BH1 6 2BH1 8 2BH1 9 2BH9 23, a G-BH1, G-BH9 szállítására, felszerelésére, üzembe helyezésére, üzemeltetésére, üzemen kívül helyezésére, tárolására, karbantartására és hulladékkezelésére vonatkozó utasításokat tartalmaz, az Üzemeltetési Útmutatót a kezelő és karbantartó személyzetnek a G-BH1, G-BH9- on, vagy a G-BH1, G-BH9-zal végzett bármely munka megkezdése előtt teljesen végig el kell olvasnia és meg kell értenie, szigorúan be kell tartani, az Üzemeltetési Útmutatónak a G-BH1, G-BH9 működési helyén mindig rendelkezésre kell állnia. A G-BH1, G-BH9 kezelő és karbantartó személyzetéről A személyzetet ki kell oktatni a az elvégzendő munkákra és fel kell hatalmazni ezek elvégzésére. Az elektromos berendezéseken csak szakképzett és erre felhatalmazott villamos szakemberek dolgozhatnak! A G-BH1, G-BH9 vákuum vagy túlnyomás létrehozására szolgáló aggregátok; a következő gázok elszívására, szállítására és sűrítésére szolgálnak: Levegő, nem éghető, nem agresszív, nem mérgező és nem robbanékony gázok vagy gázlevegő-keverékek. Az ettől eltérő gázok / gáz-levegőkeverékek esetében ki kell kérni a szerviz véleményét. a következő hajtómotorfajták egyikével vannak felszerelve: szabványos vagy robbanásbiztos kivitelű háromfázisú hajtómotor egyfázisú váltakozó áramú hajtómotor Ez az Üzemeltetési Útmutató csak a szabványos kivitelű aggregátokra érvényes. A robbanásbiztos kivitelhez (EEx e II) lásd a Különleges Kezelési Útmutatót. ipari alkalmazásra szolgálnak; berendezéseket tartós üzemeltetésre méretezték. Fokozott bekapcsolási gyakoriságnál (óránként 6x azonos időtartamú szünetekkel és üzemelési időkel) ill. fokozott gázbelépési és környezeti hőmérsékletnél a tekercs és a csapágy hőmérséklete a határértéket túllépheti. Ilyen alkalmazási feltételeknél feltétlenül fel kell venni a kapcsolatot a gyártóval.. A G-BH1, G-BH9 üzemeltetése soeán a 3, "Műszaki adatok" fejezetben, a 8. és azután következő oldalakon megadott határértékeket okvetlenül be kell tartani. Kivitelezési változatok 2BH1 gyártási sorozatú gépegységek a következő kivitelekben léteznek: egylapátos kétlapátos A kétlapátos gépegységek viszont az alábbi kivitelekben különböznek egymástól: kétfokozatú kivitel (nagyobb nyomáskülönbségre) kétfokozatú kivitel (a nagyobb szállítási mennyiség számára) 2BH923.. léteznek egykerekes kivitelben Előre látható rendeltetésellenes használat Tilos: a G-BH1, G-BH9 készüléket nem ipari berendezésekben használni, hacsak a berendezés felőli oldalról nincsenek foganatosítva a megfelelő védelmi intézkedések, például gyermekujjak elleni érintésvédelem; a G-BH1, G-BH9 készüléket olyan helyiségekben használni, ahol robbanékony gázok fordulhatnak elő, hacsak a G-BH1, G-BH9 nem kifejezetten ilyen célokra készült; a G-BH1, G-BH9 készülékkel robbanékony, éghető, agresszív vagy mérgező anyagokat elszívni, szállítani és sűríteni, hacsak a G-BH1, G-BH9 nem kifejezetten ilyen célokra készült; a G-BH1, G-BH9 készüléket a 3, "Műszaki adatok" fejezetben, a 8. és az utána következő oldalakon megadottól eltérő értékek mellett üzemeltetni. A G-BH1, G-BH9-on önkényes változtatásokat végrehajtani biztonsági meggondolásokból tilos. Az Üzemeltető csak olyan terjedelemben hajthat végre az aggregáton javítási és karbantartási munkákat, amelyben ezek ezen Üzemeltetési Útmutatóban le vannak írva. Ezen túlmenő karbantartási és javítási munkákat csak jogosultsággal rendelkező cégek végezhetnek (kérjük, forduljon a szervizhez). Gardner Denver Deutschland GmbH 7 /

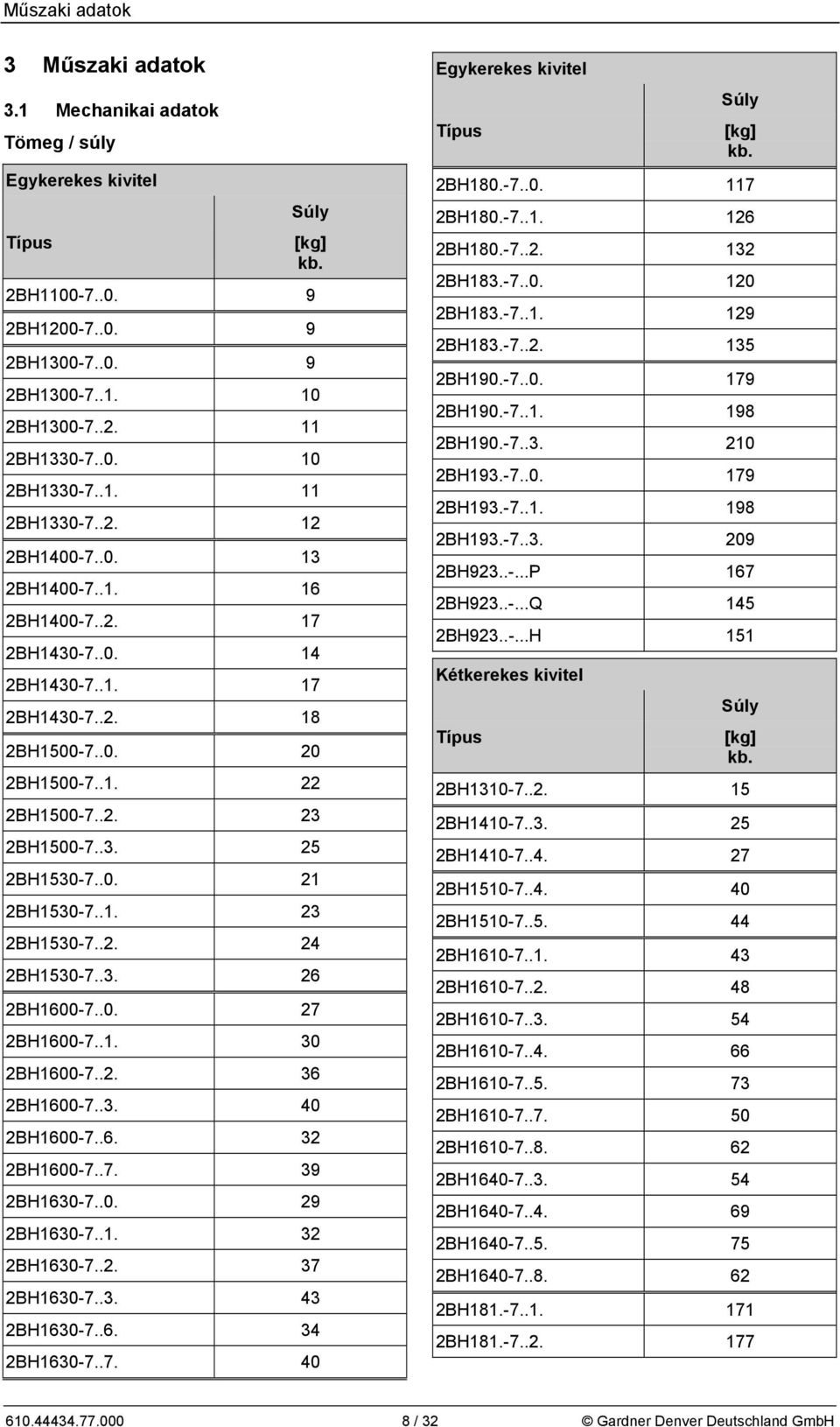

8 Műszaki adatok 3 Műszaki adatok 3.1 Mechanikai adatok Tömeg / súly Egykerekes kivitel Típus Súly [kg] kb. 2BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH Egykerekes kivitel Típus Súly [kg] kb. 2BH BH BH BH BH BH BH BH BH BH BH BH BH P 167 2BH Q 145 2BH H 151 Kétkerekes kivitel Típus Súly [kg] kb. 2BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH / 32 Gardner Denver Deutschland GmbH

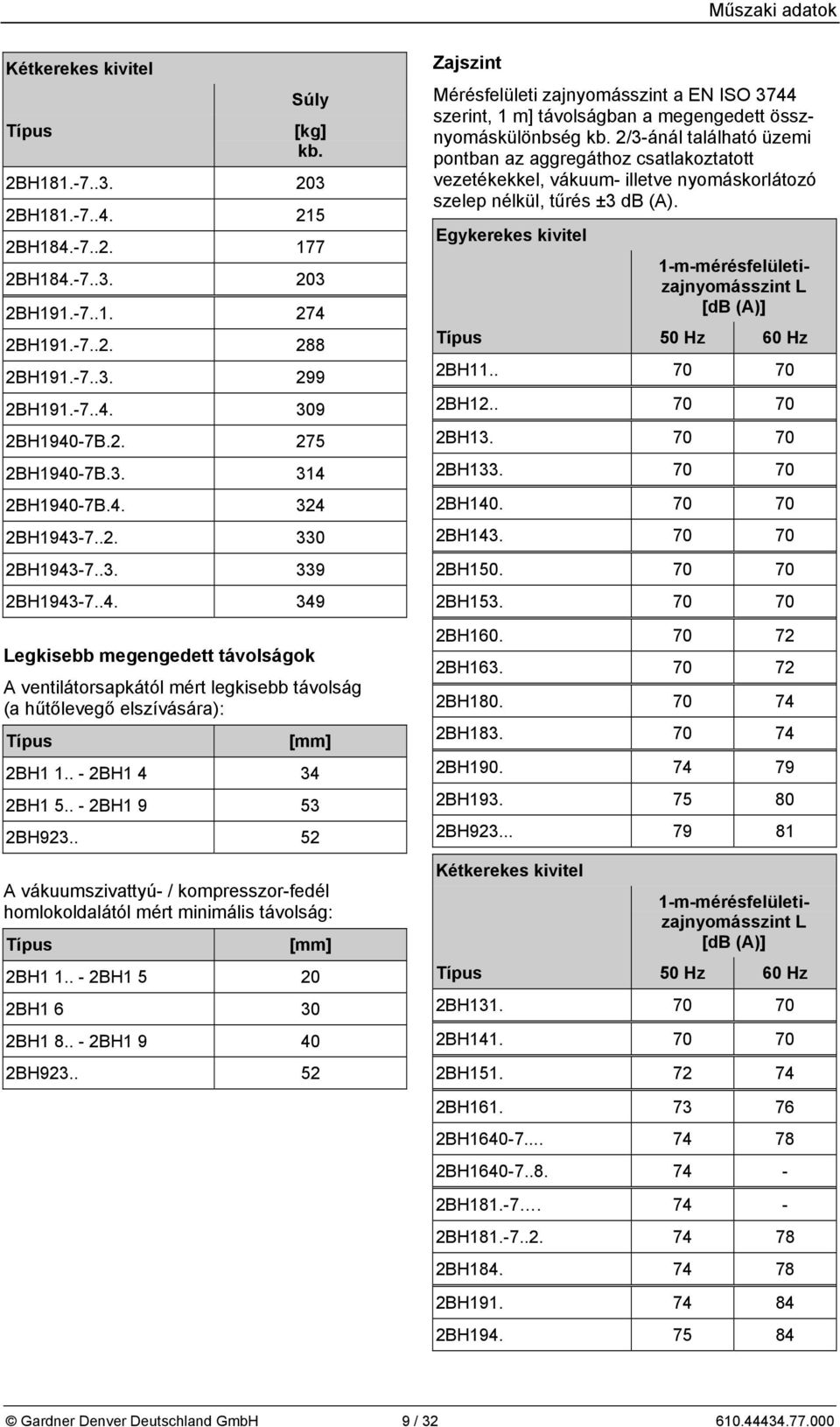

9 Műszaki adatok Kétkerekes kivitel Típus Súly [kg] kb. 2BH BH BH BH BH BH BH BH BH1940-7B BH1940-7B BH1940-7B BH BH BH Legkisebb megengedett távolságok A ventilátorsapkától mért legkisebb távolság (a hűtőlevegő elszívására): Típus [mm] 2BH BH BH BH BH A vákuumszivattyú- / kompresszor-fedél homlokoldalától mért minimális távolság: Típus [mm] 2BH BH BH BH BH BH Zajszint Mérésfelületi zajnyomásszint a EN ISO 3744 szerint, 1 m] távolságban a megengedett össznyomáskülönbség kb. 2/3-ánál található üzemi pontban az aggregáthoz csatlakoztatott vezetékekkel, vákuum- illetve nyomáskorlátozó szelep nélkül, tűrés ±3 db (A). Egykerekes kivitel 1-m-mérésfelületizajnyomásszint L [db (A)] Típus 50 Hz 60 Hz 2BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH Kétkerekes kivitel 1-m-mérésfelületizajnyomásszint L [db (A)] Típus 50 Hz 60 Hz 2BH BH BH BH BH BH BH BH BH BH BH Gardner Denver Deutschland GmbH 9 /

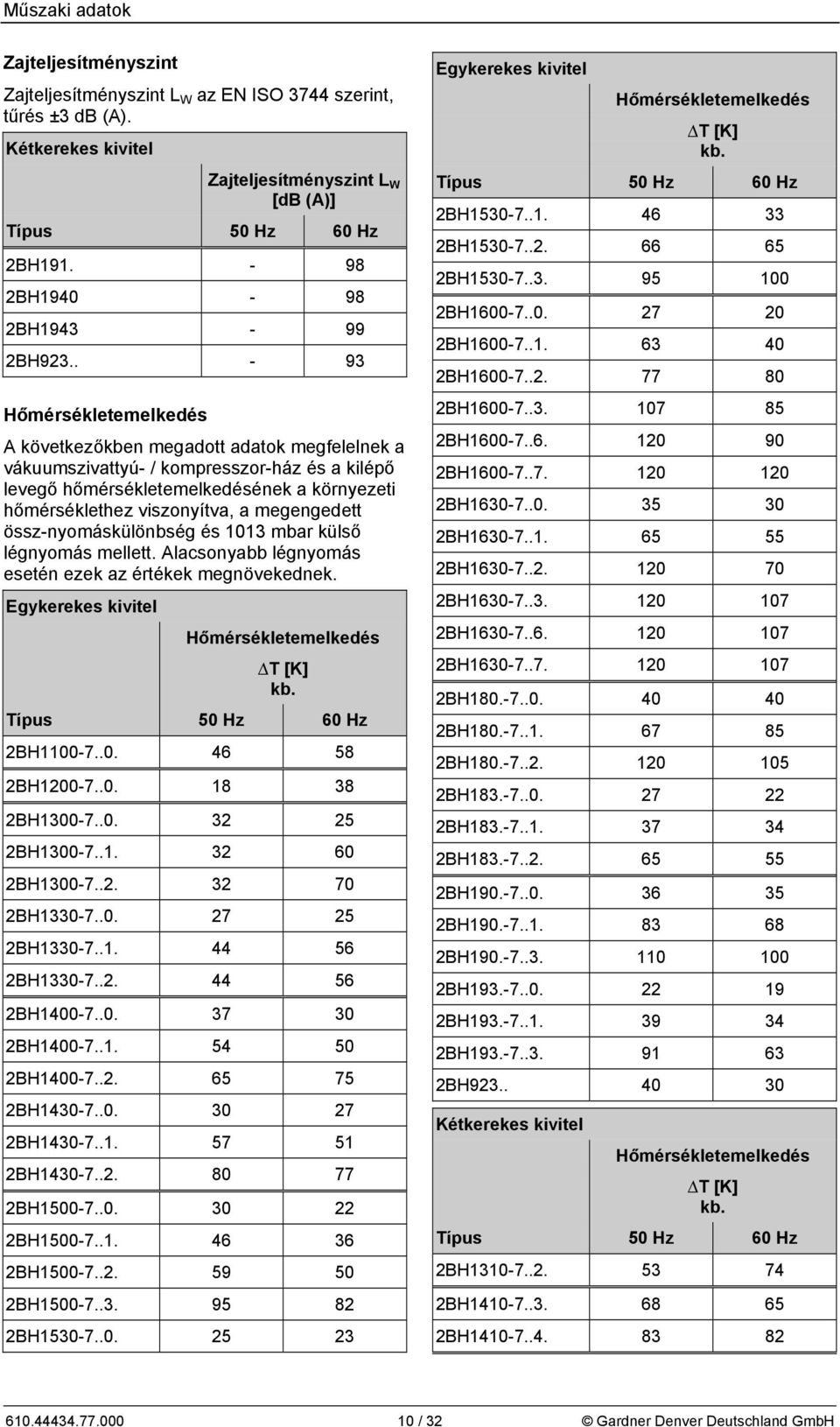

10 Műszaki adatok Zajteljesítményszint Zajteljesítményszint L W az EN ISO 3744 szerint, tűrés ±3 db (A). Kétkerekes kivitel Zajteljesítményszint L W [db (A)] Típus 50 Hz 60 Hz 2BH BH BH BH Hőmérsékletemelkedés A következőkben megadott adatok megfelelnek a vákuumszivattyú- / kompresszor-ház és a kilépő levegő hőmérsékletemelkedésének a környezeti hőmérséklethez viszonyítva, a megengedett össz-nyomáskülönbség és 1013 mbar külső légnyomás mellett. Alacsonyabb légnyomás esetén ezek az értékek megnövekednek. Egykerekes kivitel Hőmérsékletemelkedés T [K] kb. Típus 50 Hz 60 Hz 2BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH Egykerekes kivitel Hőmérsékletemelkedés T [K] kb. Típus 50 Hz 60 Hz 2BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH Kétkerekes kivitel Hőmérsékletemelkedés T [K] kb. Típus 50 Hz 60 Hz 2BH BH BH / 32 Gardner Denver Deutschland GmbH

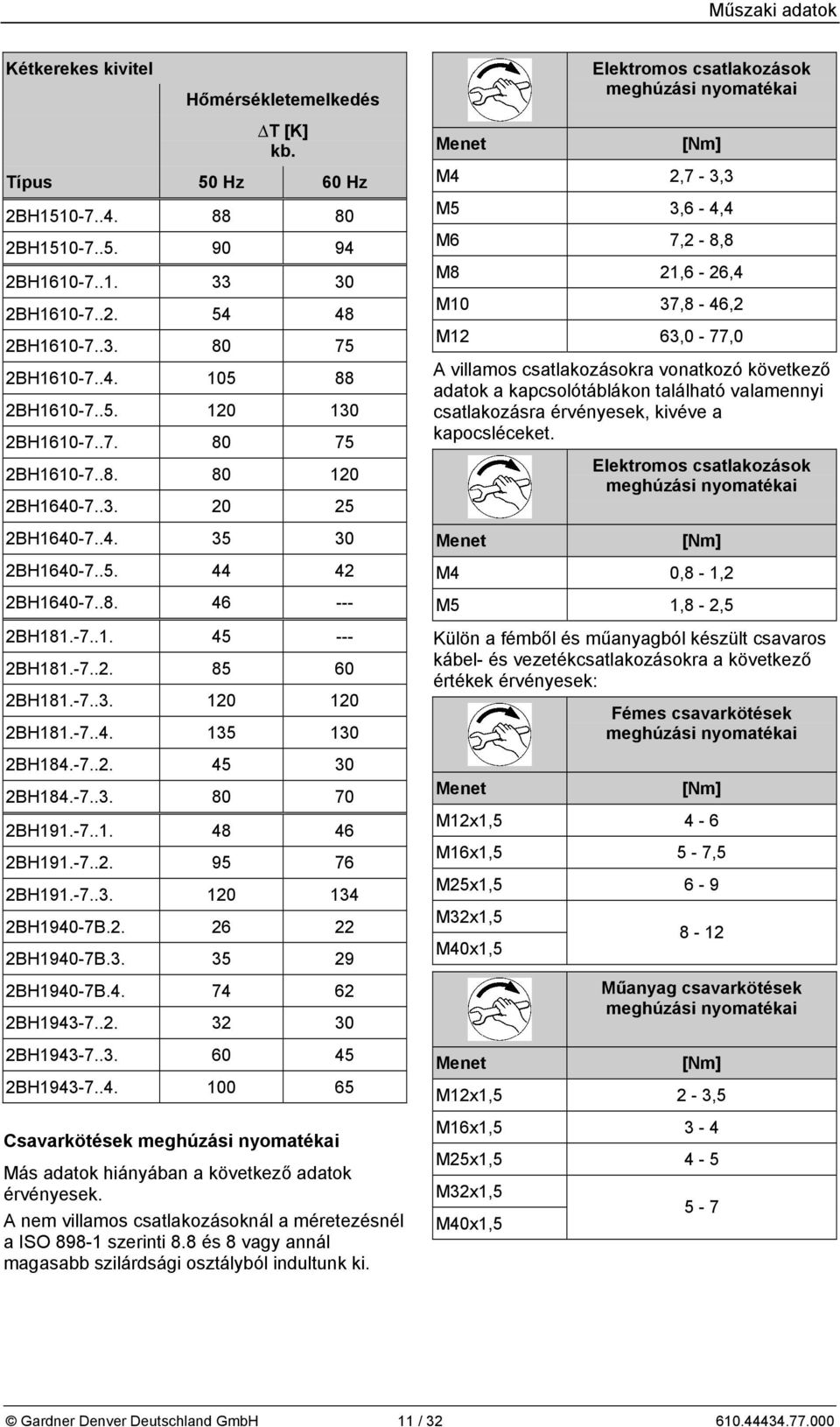

11 Műszaki adatok Kétkerekes kivitel Hőmérsékletemelkedés T [K] kb. Típus 50 Hz 60 Hz 2BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH BH1940-7B BH1940-7B BH1940-7B BH BH BH Csavarkötések meghúzási nyomatékai Más adatok hiányában a következő adatok érvényesek. A nem villamos csatlakozásoknál a méretezésnél a ISO szerinti 8.8 és 8 vagy annál magasabb szilárdsági osztályból indultunk ki. Menet Elektromos csatlakozások meghúzási nyomatékai [Nm] M4 2,7-3,3 M5 3,6-4,4 M6 7,2-8,8 M8 21,6-26,4 M10 37,8-46,2 M12 63,0-77,0 A villamos csatlakozásokra vonatkozó következő adatok a kapcsolótáblákon található valamennyi csatlakozásra érvényesek, kivéve a kapocsléceket. Menet Elektromos csatlakozások meghúzási nyomatékai [Nm] M4 0,8-1,2 M5 1,8-2,5 Külön a fémből és műanyagból készült csavaros kábel- és vezetékcsatlakozásokra a következő értékek érvényesek: Menet Fémes csavarkötések meghúzási nyomatékai [Nm] M12x1,5 4-6 M16x1,5 5-7,5 M25x1,5 6-9 M32x1,5 M40x1,5 Menet 8-12 Műanyag csavarkötések meghúzási nyomatékai [Nm] M12x1,5 2-3,5 M16x1,5 3-4 M25x1,5 4-5 M32x1,5 M40x1,5 5-7 Gardner Denver Deutschland GmbH 11 /

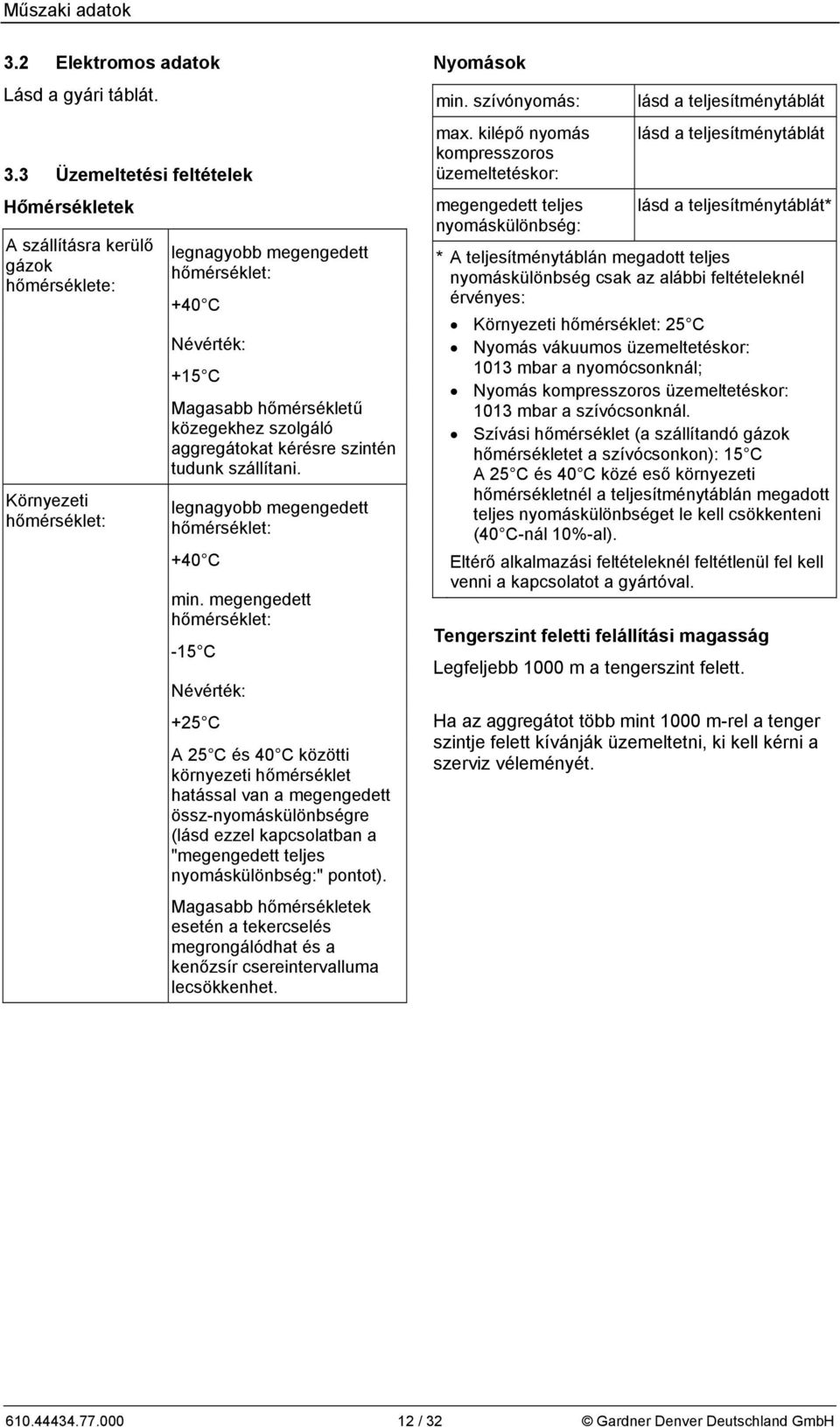

12 Műszaki adatok 3.2 Elektromos adatok Lásd a gyári táblát. 3.3 Üzemeltetési feltételek Hőmérsékletek A szállításra kerülő gázok hőmérséklete: Környezeti hőmérséklet: legnagyobb megengedett hőmérséklet: +40 C Névérték: +15 C Magasabb hőmérsékletű közegekhez szolgáló aggregátokat kérésre szintén tudunk szállítani. legnagyobb megengedett hőmérséklet: +40 C min. megengedett hőmérséklet: -15 C Névérték: +25 C A 25 C és 40 C közötti környezeti hőmérséklet hatással van a megengedett össz-nyomáskülönbségre (lásd ezzel kapcsolatban a "megengedett teljes nyomáskülönbség:" pontot). Magasabb hőmérsékletek esetén a tekercselés megrongálódhat és a kenőzsír csereintervalluma lecsökkenhet. Nyomások min. szívónyomás: max. kilépő nyomás kompresszoros üzemeltetéskor: megengedett teljes nyomáskülönbség: lásd a teljesítménytáblát lásd a teljesítménytáblát lásd a teljesítménytáblát* * A teljesítménytáblán megadott teljes nyomáskülönbség csak az alábbi feltételeknél érvényes: Környezeti hőmérséklet: 25 C Nyomás vákuumos üzemeltetéskor: 1013 mbar a nyomócsonknál; Nyomás kompresszoros üzemeltetéskor: 1013 mbar a szívócsonknál. Szívási hőmérséklet (a szállítandó gázok hőmérsékletet a szívócsonkon): 15 C A 25 C és 40 C közé eső környezeti hőmérsékletnél a teljesítménytáblán megadott teljes nyomáskülönbséget le kell csökkenteni (40 C-nál 10%-al). Eltérő alkalmazási feltételeknél feltétlenül fel kell venni a kapcsolatot a gyártóval. Tengerszint feletti felállítási magasság Legfeljebb 1000 m a tengerszint felett. Ha az aggregátot több mint 1000 m-rel a tenger szintje felett kívánják üzemeltetni, ki kell kérni a szerviz véleményét / 32 Gardner Denver Deutschland GmbH

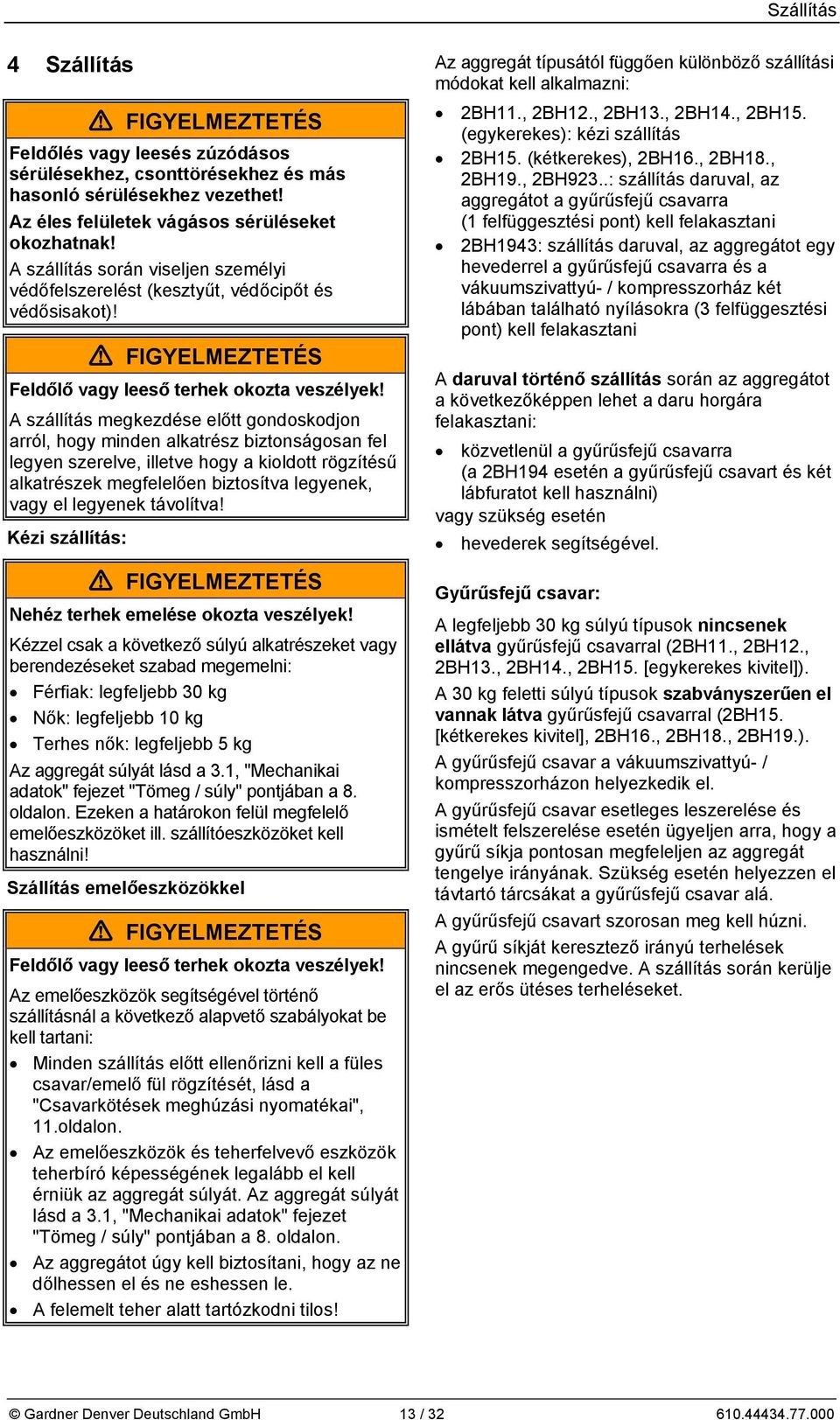

13 Szállítás 4 Szállítás Feldőlés vagy leesés zúzódásos sérülésekhez, csonttörésekhez és más hasonló sérülésekhez vezethet! Az éles felületek vágásos sérüléseket okozhatnak! A szállítás során viseljen személyi védőfelszerelést (kesztyűt, védőcipőt és védősisakot)! Feldőlő vagy leeső terhek okozta veszélyek! A szállítás megkezdése előtt gondoskodjon arról, hogy minden alkatrész biztonságosan fel legyen szerelve, illetve hogy a kioldott rögzítésű alkatrészek megfelelően biztosítva legyenek, vagy el legyenek távolítva! Kézi szállítás: Nehéz terhek emelése okozta veszélyek! Kézzel csak a következő súlyú alkatrészeket vagy berendezéseket szabad megemelni: Férfiak: legfeljebb 30 kg Nők: legfeljebb 10 kg Terhes nők: legfeljebb 5 kg Az aggregát súlyát lásd a 3.1, "Mechanikai adatok" fejezet "Tömeg / súly" pontjában a 8. oldalon. Ezeken a határokon felül megfelelő emelőeszközöket ill. szállítóeszközöket kell használni! Szállítás emelőeszközökkel Feldőlő vagy leeső terhek okozta veszélyek! Az emelőeszközök segítségével történő szállításnál a következő alapvető szabályokat be kell tartani: Minden szállítás előtt ellenőrizni kell a füles csavar/emelő fül rögzítését, lásd a "Csavarkötések meghúzási nyomatékai", 11.oldalon. Az emelőeszközök és teherfelvevő eszközök teherbíró képességének legalább el kell érniük az aggregát súlyát. Az aggregát súlyát lásd a 3.1, "Mechanikai adatok" fejezet "Tömeg / súly" pontjában a 8. oldalon. Az aggregátot úgy kell biztosítani, hogy az ne dőlhessen el és ne eshessen le. A felemelt teher alatt tartózkodni tilos! Az aggregát típusától függően különböző szállítási módokat kell alkalmazni: 2BH11., 2BH12., 2BH13., 2BH14., 2BH15. (egykerekes): kézi szállítás 2BH15. (kétkerekes), 2BH16., 2BH18., 2BH19., 2BH923..: szállítás daruval, az aggregátot a gyűrűsfejű csavarra (1 felfüggesztési pont) kell felakasztani 2BH1943: szállítás daruval, az aggregátot egy hevederrel a gyűrűsfejű csavarra és a vákuumszivattyú- / kompresszorház két lábában található nyílásokra (3 felfüggesztési pont) kell felakasztani A daruval történő szállítás során az aggregátot a következőképpen lehet a daru horgára felakasztani: közvetlenül a gyűrűsfejű csavarra (a 2BH194 esetén a gyűrűsfejű csavart és két lábfuratot kell használni) vagy szükség esetén hevederek segítségével. Gyűrűsfejű csavar: A legfeljebb 30 kg súlyú típusok nincsenek ellátva gyűrűsfejű csavarral (2BH11., 2BH12., 2BH13., 2BH14., 2BH15. [egykerekes kivitel]). A 30 kg feletti súlyú típusok szabványszerűen el vannak látva gyűrűsfejű csavarral (2BH15. [kétkerekes kivitel], 2BH16., 2BH18., 2BH19.). A gyűrűsfejű csavar a vákuumszivattyú- / kompresszorházon helyezkedik el. A gyűrűsfejű csavar esetleges leszerelése és ismételt felszerelése esetén ügyeljen arra, hogy a gyűrű síkja pontosan megfeleljen az aggregát tengelye irányának. Szükség esetén helyezzen el távtartó tárcsákat a gyűrűsfejű csavar alá. A gyűrűsfejű csavart szorosan meg kell húzni. A gyűrű síkját keresztező irányú terhelések nincsenek megengedve. A szállítás során kerülje el az erős ütéses terheléseket. Gardner Denver Deutschland GmbH 13 /

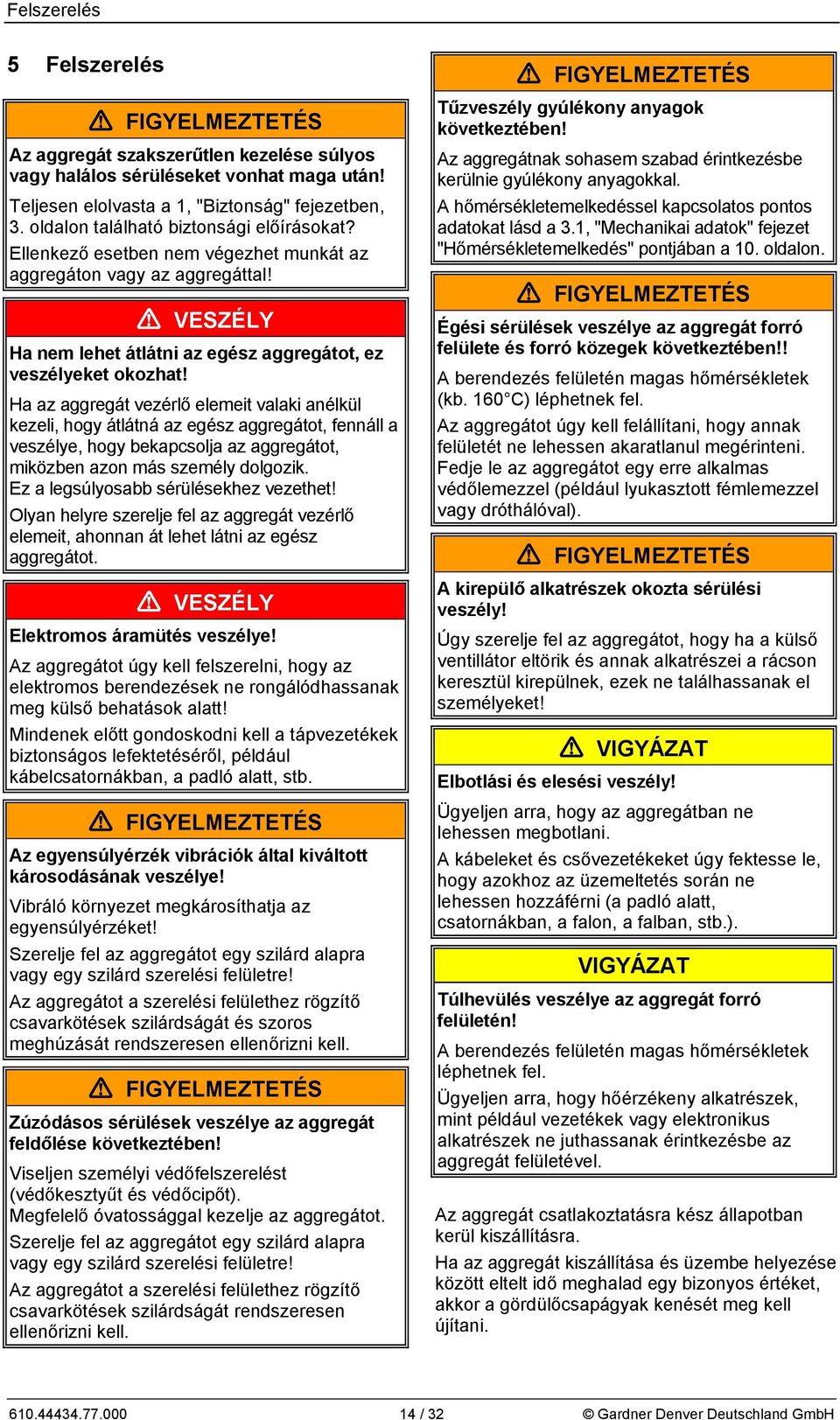

14 Felszerelés 5 Felszerelés Az aggregát szakszerűtlen kezelése súlyos vagy halálos sérüléseket vonhat maga után! Teljesen elolvasta a 1, "Biztonság" fejezetben, 3. oldalon található biztonsági előírásokat? Ellenkező esetben nem végezhet munkát az aggregáton vagy az aggregáttal! VESZÉLY Ha nem lehet átlátni az egész aggregátot, ez veszélyeket okozhat! Ha az aggregát vezérlő elemeit valaki anélkül kezeli, hogy átlátná az egész aggregátot, fennáll a veszélye, hogy bekapcsolja az aggregátot, miközben azon más személy dolgozik. Ez a legsúlyosabb sérülésekhez vezethet! Olyan helyre szerelje fel az aggregát vezérlő elemeit, ahonnan át lehet látni az egész aggregátot. VESZÉLY Elektromos áramütés veszélye! Az aggregátot úgy kell felszerelni, hogy az elektromos berendezések ne rongálódhassanak meg külső behatások alatt! Mindenek előtt gondoskodni kell a tápvezetékek biztonságos lefektetéséről, például kábelcsatornákban, a padló alatt, stb. Az egyensúlyérzék vibrációk által kiváltott károsodásának veszélye! Vibráló környezet megkárosíthatja az egyensúlyérzéket! Szerelje fel az aggregátot egy szilárd alapra vagy egy szilárd szerelési felületre! Az aggregátot a szerelési felülethez rögzítő csavarkötések szilárdságát és szoros meghúzását rendszeresen ellenőrizni kell. Zúzódásos sérülések veszélye az aggregát feldőlése következtében! Viseljen személyi védőfelszerelést (védőkesztyűt és védőcipőt). Megfelelő óvatossággal kezelje az aggregátot. Szerelje fel az aggregátot egy szilárd alapra vagy egy szilárd szerelési felületre! Az aggregátot a szerelési felülethez rögzítő csavarkötések szilárdságát rendszeresen ellenőrizni kell. Tűzveszély gyúlékony anyagok következtében! Az aggregátnak sohasem szabad érintkezésbe kerülnie gyúlékony anyagokkal. A hőmérsékletemelkedéssel kapcsolatos pontos adatokat lásd a 3.1, "Mechanikai adatok" fejezet "Hőmérsékletemelkedés" pontjában a 10. oldalon. Égési sérülések veszélye az aggregát forró felülete és forró közegek következtében!! A berendezés felületén magas hőmérsékletek (kb. 160 C) léphetnek fel. Az aggregátot úgy kell felállítani, hogy annak felületét ne lehessen akaratlanul megérinteni. Fedje le az aggregátot egy erre alkalmas védőlemezzel (például lyukasztott fémlemezzel vagy dróthálóval). A kirepülő alkatrészek okozta sérülési veszély! Úgy szerelje fel az aggregátot, hogy ha a külső ventillátor eltörik és annak alkatrészei a rácson keresztül kirepülnek, ezek ne találhassanak el személyeket! VIGYÁZAT Elbotlási és elesési veszély! Ügyeljen arra, hogy az aggregátban ne lehessen megbotlani. A kábeleket és csővezetékeket úgy fektesse le, hogy azokhoz az üzemeltetés során ne lehessen hozzáférni (a padló alatt, csatornákban, a falon, a falban, stb.). VIGYÁZAT Túlhevülés veszélye az aggregát forró felületén! A berendezés felületén magas hőmérsékletek léphetnek fel. Ügyeljen arra, hogy hőérzékeny alkatrészek, mint például vezetékek vagy elektronikus alkatrészek ne juthassanak érintkezésbe az aggregát felületével. Az aggregát csatlakoztatásra kész állapotban kerül kiszállításra. Ha az aggregát kiszállítása és üzembe helyezése között eltelt idő meghalad egy bizonyos értéket, akkor a gördülőcsapágyak kenését meg kell újítani / 32 Gardner Denver Deutschland GmbH

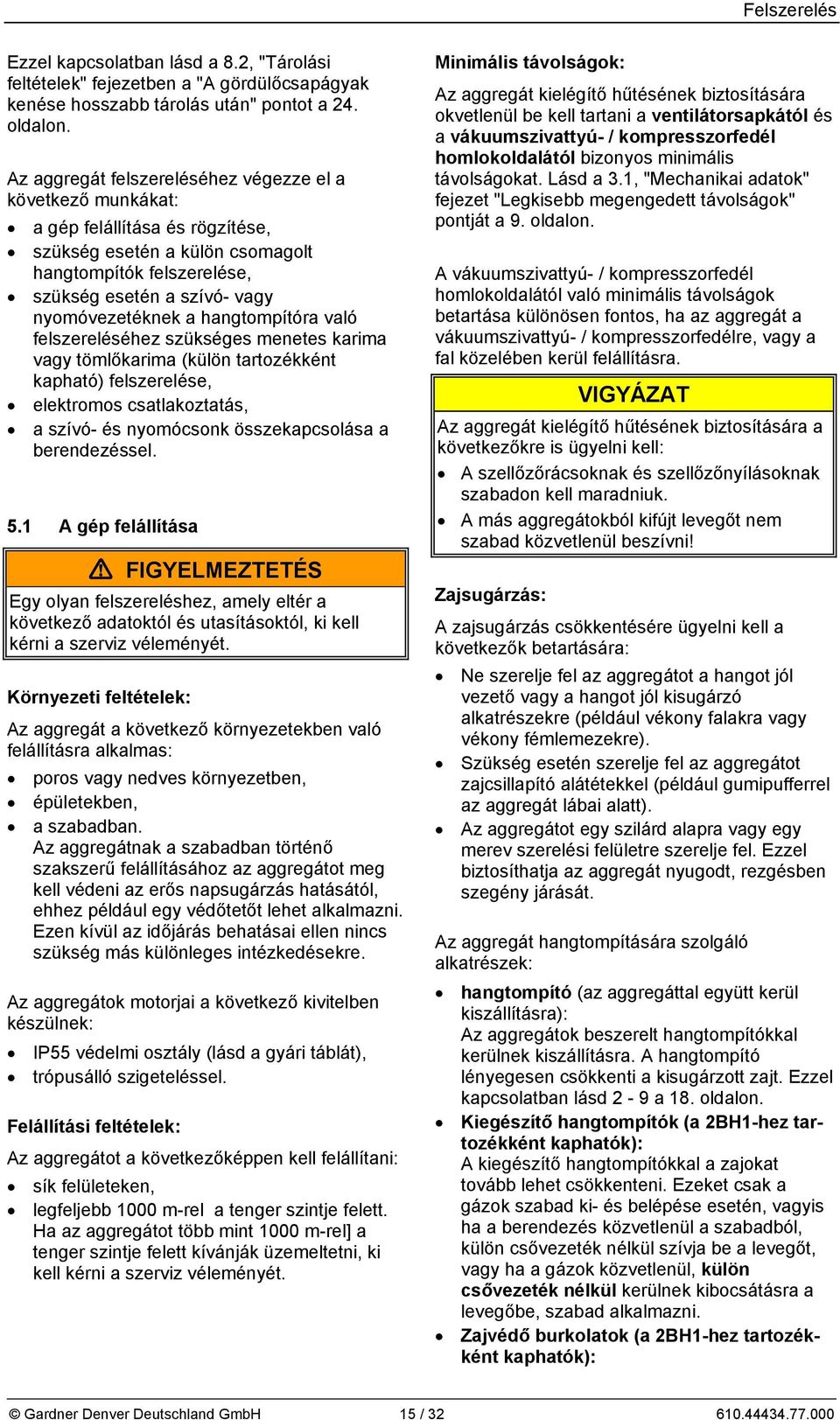

15 Felszerelés Ezzel kapcsolatban lásd a 8.2, "Tárolási feltételek" fejezetben a "A gördülőcsapágyak kenése hosszabb tárolás után" pontot a 24. oldalon. Az aggregát felszereléséhez végezze el a következő munkákat: a gép felállítása és rögzítése, szükség esetén a külön csomagolt hangtompítók felszerelése, szükség esetén a szívó- vagy nyomóvezetéknek a hangtompítóra való felszereléséhez szükséges menetes karima vagy tömlőkarima (külön tartozékként kapható) felszerelése, elektromos csatlakoztatás, a szívó- és nyomócsonk összekapcsolása a berendezéssel. 5.1 A gép felállítása Egy olyan felszereléshez, amely eltér a következő adatoktól és utasításoktól, ki kell kérni a szerviz véleményét. Környezeti feltételek: Az aggregát a következő környezetekben való felállításra alkalmas: poros vagy nedves környezetben, épületekben, a szabadban. Az aggregátnak a szabadban történő szakszerű felállításához az aggregátot meg kell védeni az erős napsugárzás hatásától, ehhez például egy védőtetőt lehet alkalmazni. Ezen kívül az időjárás behatásai ellen nincs szükség más különleges intézkedésekre. Az aggregátok motorjai a következő kivitelben készülnek: IP55 védelmi osztály (lásd a gyári táblát), trópusálló szigeteléssel. Felállítási feltételek: Az aggregátot a következőképpen kell felállítani: sík felületeken, legfeljebb 1000 m-rel a tenger szintje felett. Ha az aggregátot több mint 1000 m-rel] a tenger szintje felett kívánják üzemeltetni, ki kell kérni a szerviz véleményét. Minimális távolságok: Az aggregát kielégítő hűtésének biztosítására okvetlenül be kell tartani a ventilátorsapkától és a vákuumszivattyú- / kompresszorfedél homlokoldalától bizonyos minimális távolságokat. Lásd a 3.1, "Mechanikai adatok" fejezet "Legkisebb megengedett távolságok" pontját a 9. oldalon. A vákuumszivattyú- / kompresszorfedél homlokoldalától való minimális távolságok betartása különösen fontos, ha az aggregát a vákuumszivattyú- / kompresszorfedélre, vagy a fal közelében kerül felállításra. VIGYÁZAT Az aggregát kielégítő hűtésének biztosítására a következőkre is ügyelni kell: A szellőzőrácsoknak és szellőzőnyílásoknak szabadon kell maradniuk. A más aggregátokból kifújt levegőt nem szabad közvetlenül beszívni! Zajsugárzás: A zajsugárzás csökkentésére ügyelni kell a következők betartására: Ne szerelje fel az aggregátot a hangot jól vezető vagy a hangot jól kisugárzó alkatrészekre (például vékony falakra vagy vékony fémlemezekre). Szükség esetén szerelje fel az aggregátot zajcsillapító alátétekkel (például gumipufferrel az aggregát lábai alatt). Az aggregátot egy szilárd alapra vagy egy merev szerelési felületre szerelje fel. Ezzel biztosíthatja az aggregát nyugodt, rezgésben szegény járását. Az aggregát hangtompítására szolgáló alkatrészek: hangtompító (az aggregáttal együtt kerül kiszállításra): Az aggregátok beszerelt hangtompítókkal kerülnek kiszállításra. A hangtompító lényegesen csökkenti a kisugárzott zajt. Ezzel kapcsolatban lásd 2-9 a 18. oldalon. Kiegészítő hangtompítók (a 2BH1-hez tartozékként kaphatók): A kiegészítő hangtompítókkal a zajokat tovább lehet csökkenteni. Ezeket csak a gázok szabad ki- és belépése esetén, vagyis ha a berendezés közvetlenül a szabadból, külön csővezeték nélkül szívja be a levegőt, vagy ha a gázok közvetlenül, külön csővezeték nélkül kerülnek kibocsátásra a levegőbe, szabad alkalmazni. Zajvédő burkolatok (a 2BH1-hez tartozékként kaphatók): Gardner Denver Deutschland GmbH 15 /

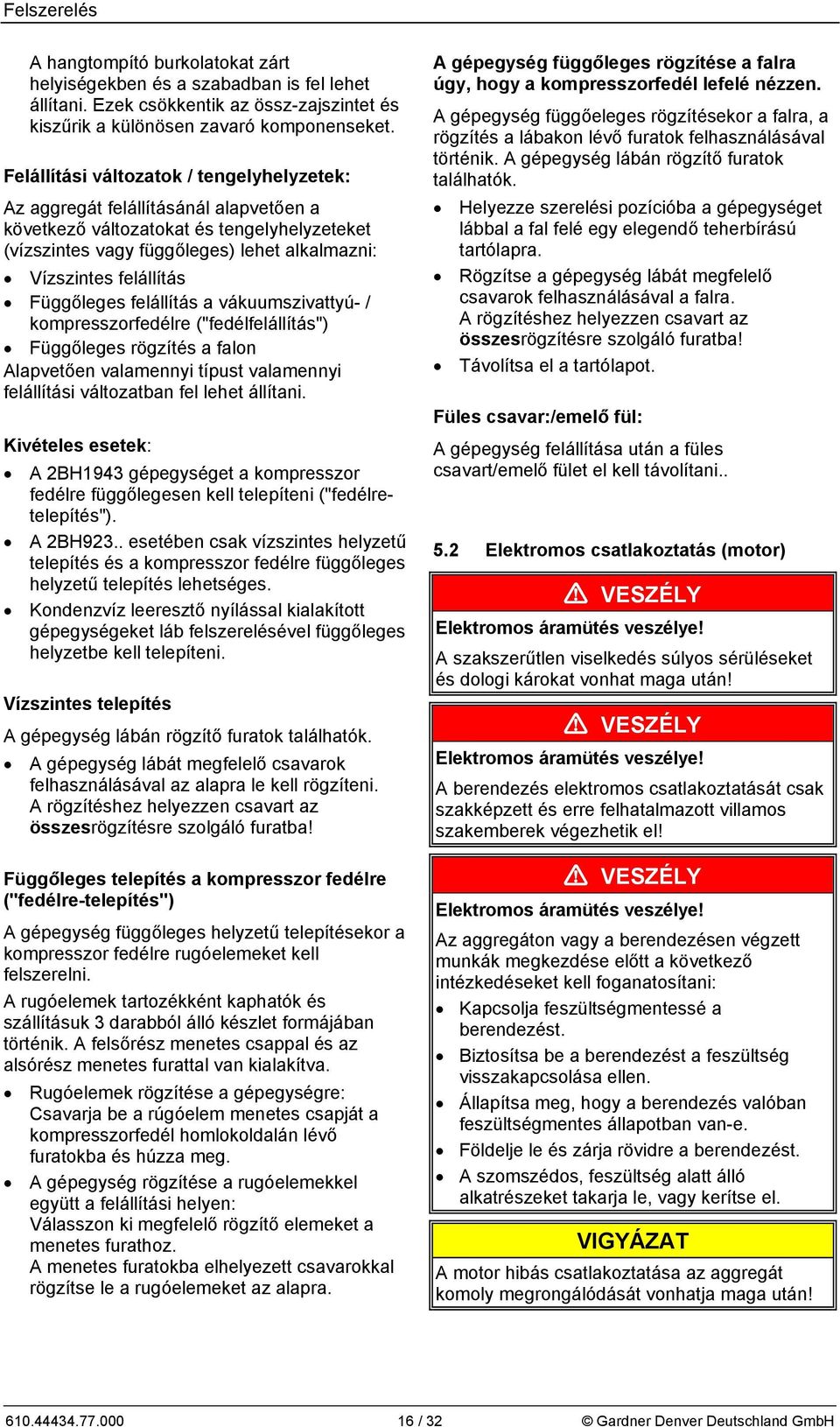

16 Felszerelés A hangtompító burkolatokat zárt helyiségekben és a szabadban is fel lehet állítani. Ezek csökkentik az össz-zajszintet és kiszűrik a különösen zavaró komponenseket. Felállítási változatok / tengelyhelyzetek: Az aggregát felállításánál alapvetően a következő változatokat és tengelyhelyzeteket (vízszintes vagy függőleges) lehet alkalmazni: Vízszintes felállítás Függőleges felállítás a vákuumszivattyú- / kompresszorfedélre ("fedélfelállítás") Függőleges rögzítés a falon Alapvetően valamennyi típust valamennyi felállítási változatban fel lehet állítani. Kivételes esetek: A 2BH1943 gépegységet a kompresszor fedélre függőlegesen kell telepíteni ("fedélretelepítés"). A 2BH923.. esetében csak vízszintes helyzetű telepítés és a kompresszor fedélre függőleges helyzetű telepítés lehetséges. Kondenzvíz leeresztő nyílással kialakított gépegységeket láb felszerelésével függőleges helyzetbe kell telepíteni. Vízszintes telepítés A gépegység lábán rögzítő furatok találhatók. A gépegység lábát megfelelő csavarok felhasználásával az alapra le kell rögzíteni. A rögzítéshez helyezzen csavart az összesrögzítésre szolgáló furatba! Függőleges telepítés a kompresszor fedélre ("fedélre-telepítés") A gépegység függőleges helyzetű telepítésekor a kompresszor fedélre rugóelemeket kell felszerelni. A rugóelemek tartozékként kaphatók és szállításuk 3 darabból álló készlet formájában történik. A felsőrész menetes csappal és az alsórész menetes furattal van kialakítva. Rugóelemek rögzítése a gépegységre: Csavarja be a rúgóelem menetes csapját a kompresszorfedél homlokoldalán lévő furatokba és húzza meg. A gépegység rögzítése a rugóelemekkel együtt a felállítási helyen: Válasszon ki megfelelő rögzítő elemeket a menetes furathoz. A menetes furatokba elhelyezett csavarokkal rögzítse le a rugóelemeket az alapra. A gépegység függőleges rögzítése a falra úgy, hogy a kompresszorfedél lefelé nézzen. A gépegység függőeleges rögzítésekor a falra, a rögzítés a lábakon lévő furatok felhasználásával történik. A gépegység lábán rögzítő furatok találhatók. Helyezze szerelési pozícióba a gépegységet lábbal a fal felé egy elegendő teherbírású tartólapra. Rögzítse a gépegység lábát megfelelő csavarok felhasználásával a falra. A rögzítéshez helyezzen csavart az összesrögzítésre szolgáló furatba! Távolítsa el a tartólapot. Füles csavar:/emelő fül: A gépegység felállítása után a füles csavart/emelő fület el kell távolítani Elektromos csatlakoztatás (motor) VESZÉLY Elektromos áramütés veszélye! A szakszerűtlen viselkedés súlyos sérüléseket és dologi károkat vonhat maga után! VESZÉLY Elektromos áramütés veszélye! A berendezés elektromos csatlakoztatását csak szakképzett és erre felhatalmazott villamos szakemberek végezhetik el! VESZÉLY Elektromos áramütés veszélye! Az aggregáton vagy a berendezésen végzett munkák megkezdése előtt a következő intézkedéseket kell foganatosítani: Kapcsolja feszültségmentessé a berendezést. Biztosítsa be a berendezést a feszültség visszakapcsolása ellen. Állapítsa meg, hogy a berendezés valóban feszültségmentes állapotban van-e. Földelje le és zárja rövidre a berendezést. A szomszédos, feszültség alatt álló alkatrészeket takarja le, vagy kerítse el. VIGYÁZAT A motor hibás csatlakoztatása az aggregát komoly megrongálódását vonhatja maga után! / 32 Gardner Denver Deutschland GmbH

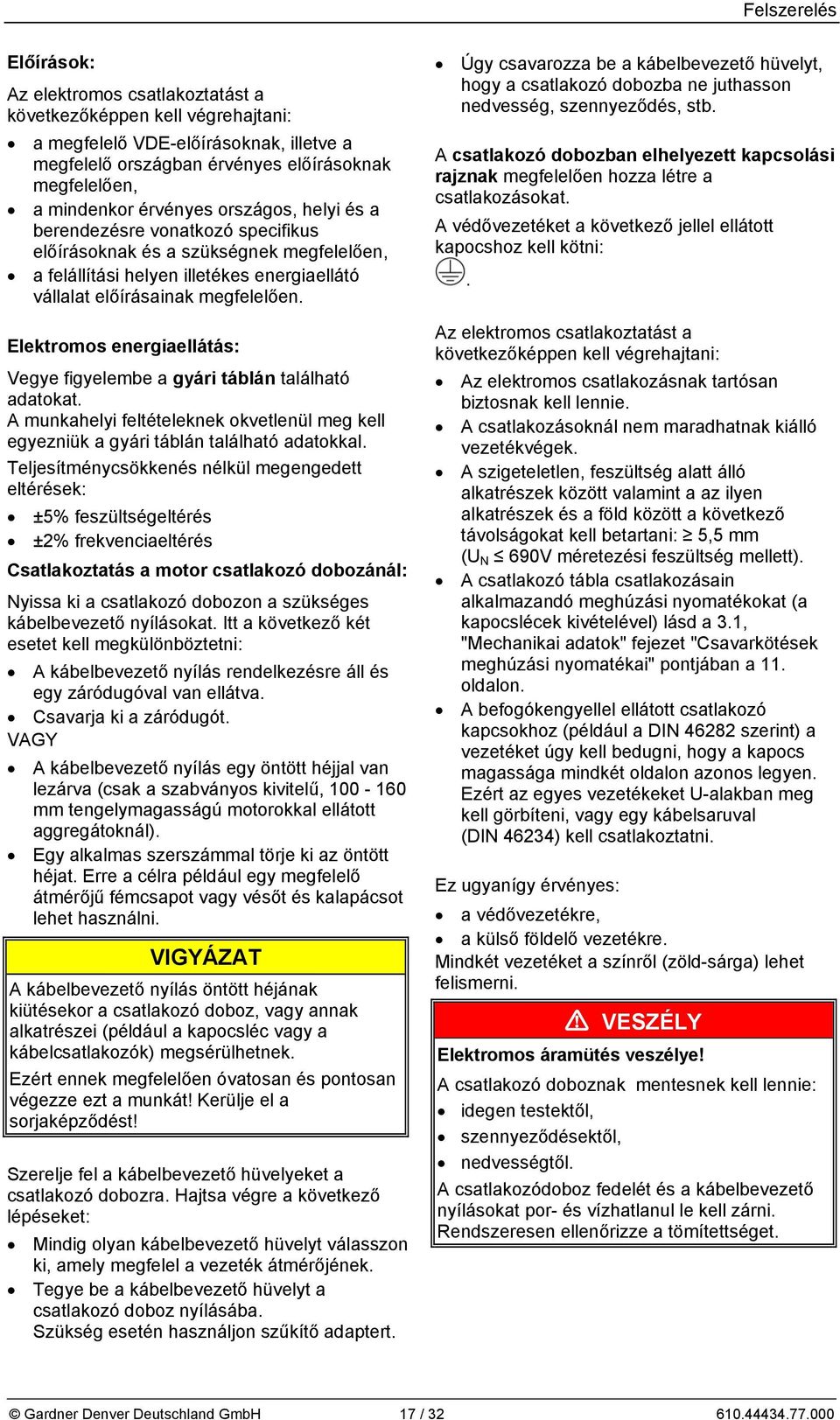

17 Felszerelés Előírások: Az elektromos csatlakoztatást a következőképpen kell végrehajtani: a megfelelő VDE-előírásoknak, illetve a megfelelő országban érvényes előírásoknak megfelelően, a mindenkor érvényes országos, helyi és a berendezésre vonatkozó specifikus előírásoknak és a szükségnek megfelelően, a felállítási helyen illetékes energiaellátó vállalat előírásainak megfelelően. Elektromos energiaellátás: Vegye figyelembe a gyári táblán található adatokat. A munkahelyi feltételeknek okvetlenül meg kell egyezniük a gyári táblán található adatokkal. Teljesítménycsökkenés nélkül megengedett eltérések: ±5% feszültségeltérés ±2% frekvenciaeltérés Csatlakoztatás a motor csatlakozó dobozánál: Nyissa ki a csatlakozó dobozon a szükséges kábelbevezető nyílásokat. Itt a következő két esetet kell megkülönböztetni: A kábelbevezető nyílás rendelkezésre áll és egy záródugóval van ellátva. Csavarja ki a záródugót. VAGY A kábelbevezető nyílás egy öntött héjjal van lezárva (csak a szabványos kivitelű, mm tengelymagasságú motorokkal ellátott aggregátoknál). Egy alkalmas szerszámmal törje ki az öntött héjat. Erre a célra például egy megfelelő átmérőjű fémcsapot vagy vésőt és kalapácsot lehet használni. VIGYÁZAT A kábelbevezető nyílás öntött héjának kiütésekor a csatlakozó doboz, vagy annak alkatrészei (például a kapocsléc vagy a kábelcsatlakozók) megsérülhetnek. Ezért ennek megfelelően óvatosan és pontosan végezze ezt a munkát! Kerülje el a sorjaképződést! Szerelje fel a kábelbevezető hüvelyeket a csatlakozó dobozra. Hajtsa végre a következő lépéseket: Mindig olyan kábelbevezető hüvelyt válasszon ki, amely megfelel a vezeték átmérőjének. Tegye be a kábelbevezető hüvelyt a csatlakozó doboz nyílásába. Szükség esetén használjon szűkítő adaptert. Úgy csavarozza be a kábelbevezető hüvelyt, hogy a csatlakozó dobozba ne juthasson nedvesség, szennyeződés, stb. A csatlakozó dobozban elhelyezett kapcsolási rajznak megfelelően hozza létre a csatlakozásokat. A védővezetéket a következő jellel ellátott kapocshoz kell kötni:. Az elektromos csatlakoztatást a következőképpen kell végrehajtani: Az elektromos csatlakozásnak tartósan biztosnak kell lennie. A csatlakozásoknál nem maradhatnak kiálló vezetékvégek. A szigeteletlen, feszültség alatt álló alkatrészek között valamint a az ilyen alkatrészek és a föld között a következő távolságokat kell betartani: 5,5 mm (U N 690V méretezési feszültség mellett). A csatlakozó tábla csatlakozásain alkalmazandó meghúzási nyomatékokat (a kapocslécek kivételével) lásd a 3.1, "Mechanikai adatok" fejezet "Csavarkötések meghúzási nyomatékai" pontjában a 11. oldalon. A befogókengyellel ellátott csatlakozó kapcsokhoz (például a DIN szerint) a vezetéket úgy kell bedugni, hogy a kapocs magassága mindkét oldalon azonos legyen. Ezért az egyes vezetékeket U-alakban meg kell görbíteni, vagy egy kábelsaruval (DIN 46234) kell csatlakoztatni. Ez ugyanígy érvényes: a védővezetékre, a külső földelő vezetékre. Mindkét vezetéket a színről (zöld-sárga) lehet felismerni. VESZÉLY Elektromos áramütés veszélye! A csatlakozó doboznak mentesnek kell lennie: idegen testektől, szennyeződésektől, nedvességtől. A csatlakozódoboz fedelét és a kábelbevezető nyílásokat por- és vízhatlanul le kell zárni. Rendszeresen ellenőrizze a tömítettséget. Gardner Denver Deutschland GmbH 17 /

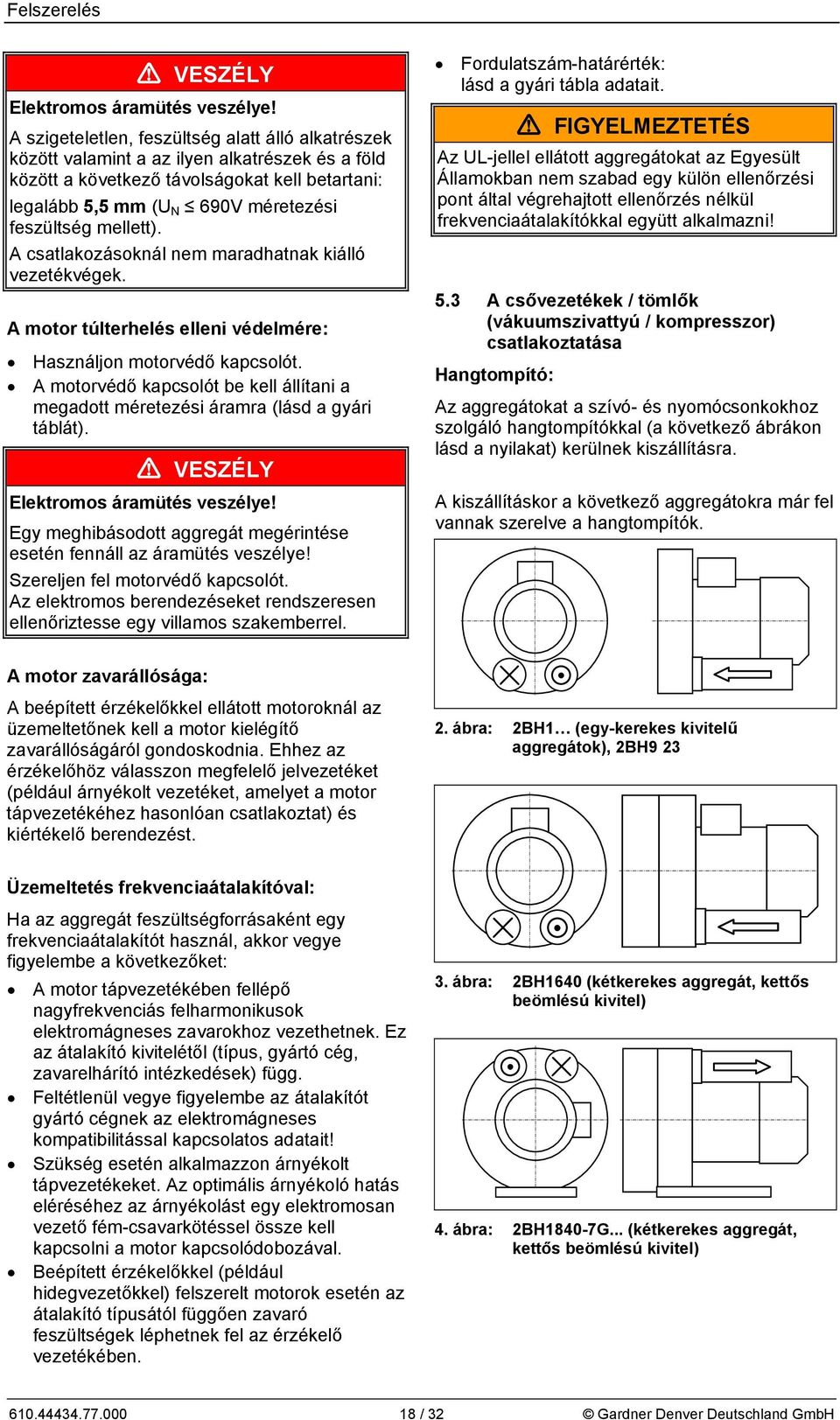

18 Felszerelés VESZÉLY Elektromos áramütés veszélye! A szigeteletlen, feszültség alatt álló alkatrészek között valamint a az ilyen alkatrészek és a föld között a következő távolságokat kell betartani: legalább 5,5 mm (U N 690V méretezési feszültség mellett). A csatlakozásoknál nem maradhatnak kiálló vezetékvégek. A motor túlterhelés elleni védelmére: Használjon motorvédő kapcsolót. A motorvédő kapcsolót be kell állítani a megadott méretezési áramra (lásd a gyári táblát). VESZÉLY Elektromos áramütés veszélye! Egy meghibásodott aggregát megérintése esetén fennáll az áramütés veszélye! Szereljen fel motorvédő kapcsolót. Az elektromos berendezéseket rendszeresen ellenőriztesse egy villamos szakemberrel. Fordulatszám-határérték: lásd a gyári tábla adatait. Az UL-jellel ellátott aggregátokat az Egyesült Államokban nem szabad egy külön ellenőrzési pont által végrehajtott ellenőrzés nélkül frekvenciaátalakítókkal együtt alkalmazni! 5.3 A csővezetékek / tömlők (vákuumszivattyú / kompresszor) csatlakoztatása Hangtompító: Az aggregátokat a szívó- és nyomócsonkokhoz szolgáló hangtompítókkal (a következő ábrákon lásd a nyilakat) kerülnek kiszállításra. A kiszállításkor a következő aggregátokra már fel vannak szerelve a hangtompítók. A motor zavarállósága: A beépített érzékelőkkel ellátott motoroknál az üzemeltetőnek kell a motor kielégítő zavarállóságáról gondoskodnia. Ehhez az érzékelőhöz válasszon megfelelő jelvezetéket (például árnyékolt vezetéket, amelyet a motor tápvezetékéhez hasonlóan csatlakoztat) és kiértékelő berendezést. 2. ábra: 2BH1 (egy-kerekes kivitelű aggregátok), 2BH9 23 Üzemeltetés frekvenciaátalakítóval: Ha az aggregát feszültségforrásaként egy frekvenciaátalakítót használ, akkor vegye figyelembe a következőket: A motor tápvezetékében fellépő nagyfrekvenciás felharmonikusok elektromágneses zavarokhoz vezethetnek. Ez az átalakító kivitelétől (típus, gyártó cég, zavarelhárító intézkedések) függ. Feltétlenül vegye figyelembe az átalakítót gyártó cégnek az elektromágneses kompatibilitással kapcsolatos adatait! Szükség esetén alkalmazzon árnyékolt tápvezetékeket. Az optimális árnyékoló hatás eléréséhez az árnyékolást egy elektromosan vezető fém-csavarkötéssel össze kell kapcsolni a motor kapcsolódobozával. Beépített érzékelőkkel (például hidegvezetőkkel) felszerelt motorok esetén az átalakító típusától függően zavaró feszültségek léphetnek fel az érzékelő vezetékében. 3. ábra: 2BH1640 (kétkerekes aggregát, kettős beömlésú kivitel) 4. ábra: 2BH1840-7G... (kétkerekes aggregát, kettős beömlésú kivitel) / 32 Gardner Denver Deutschland GmbH

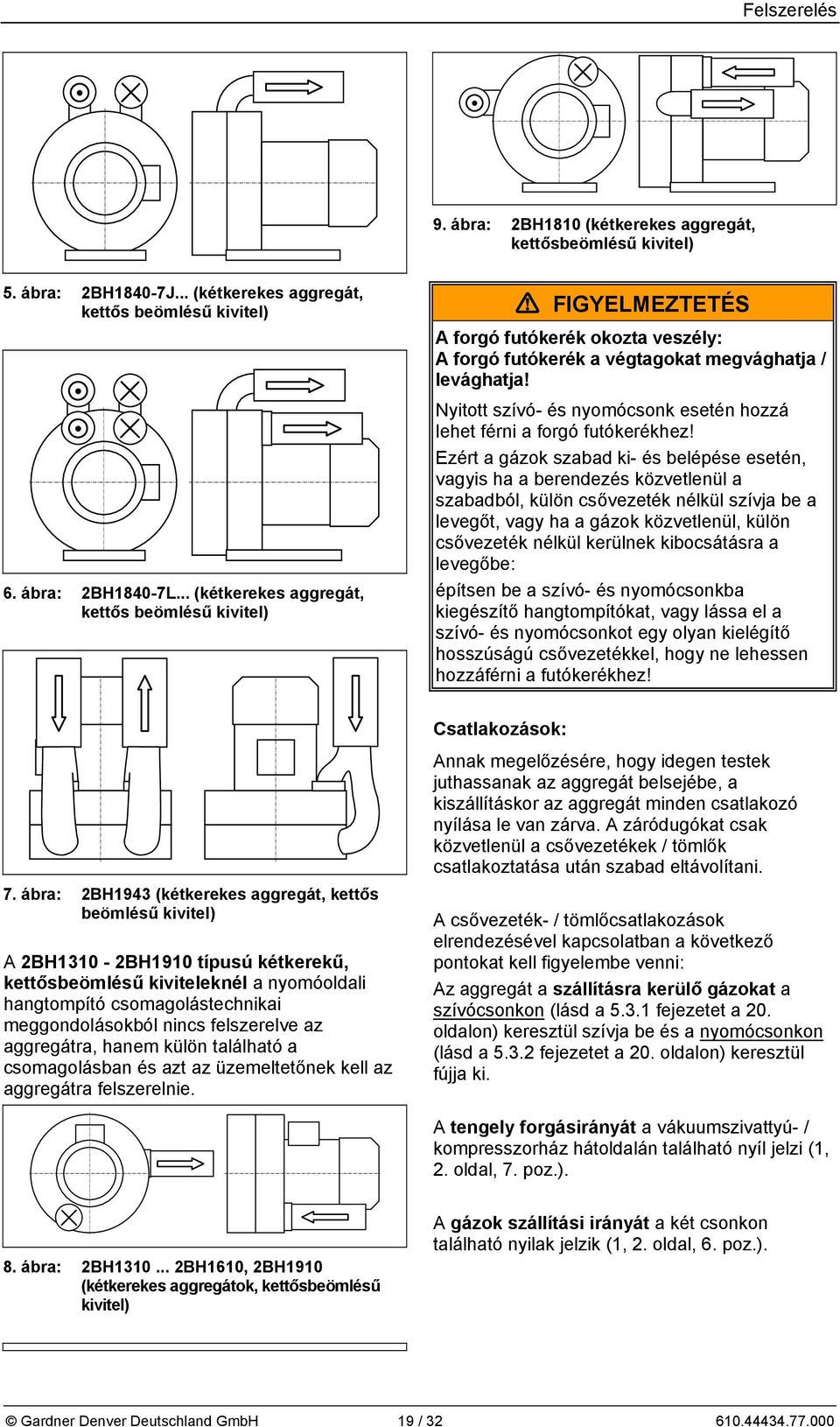

19 Felszerelés 9. ábra: 2BH1810 (kétkerekes aggregát, kettősbeömlésű kivitel) 5. ábra: 2BH1840-7J... (kétkerekes aggregát, kettős beömlésű kivitel) 6. ábra: 2BH1840-7L... (kétkerekes aggregát, kettős beömlésű kivitel) A forgó futókerék okozta veszély: A forgó futókerék a végtagokat megvághatja / levághatja! Nyitott szívó- és nyomócsonk esetén hozzá lehet férni a forgó futókerékhez! Ezért a gázok szabad ki- és belépése esetén, vagyis ha a berendezés közvetlenül a szabadból, külön csővezeték nélkül szívja be a levegőt, vagy ha a gázok közvetlenül, külön csővezeték nélkül kerülnek kibocsátásra a levegőbe: építsen be a szívó- és nyomócsonkba kiegészítő hangtompítókat, vagy lássa el a szívó- és nyomócsonkot egy olyan kielégítő hosszúságú csővezetékkel, hogy ne lehessen hozzáférni a futókerékhez! 7. ábra: 2BH1943 (kétkerekes aggregát, kettős beömlésű kivitel) A 2BH1310-2BH1910 típusú kétkerekű, kettősbeömlésű kiviteleknél a nyomóoldali hangtompító csomagolástechnikai meggondolásokból nincs felszerelve az aggregátra, hanem külön található a csomagolásban és azt az üzemeltetőnek kell az aggregátra felszerelnie. Csatlakozások: Annak megelőzésére, hogy idegen testek juthassanak az aggregát belsejébe, a kiszállításkor az aggregát minden csatlakozó nyílása le van zárva. A záródugókat csak közvetlenül a csővezetékek / tömlők csatlakoztatása után szabad eltávolítani. A csővezeték- / tömlőcsatlakozások elrendezésével kapcsolatban a következő pontokat kell figyelembe venni: Az aggregát a szállításra kerülő gázokat a szívócsonkon (lásd a fejezetet a 20. oldalon) keresztül szívja be és a nyomócsonkon (lásd a fejezetet a 20. oldalon) keresztül fújja ki. A tengely forgásirányát a vákuumszivattyú- / kompresszorház hátoldalán található nyíl jelzi (1, 2. oldal, 7. poz.). 8. ábra: 2BH BH1610, 2BH1910 (kétkerekes aggregátok, kettősbeömlésű kivitel) A gázok szállítási irányát a két csonkon található nyilak jelzik (1, 2. oldal, 6. poz.). Gardner Denver Deutschland GmbH 19 /

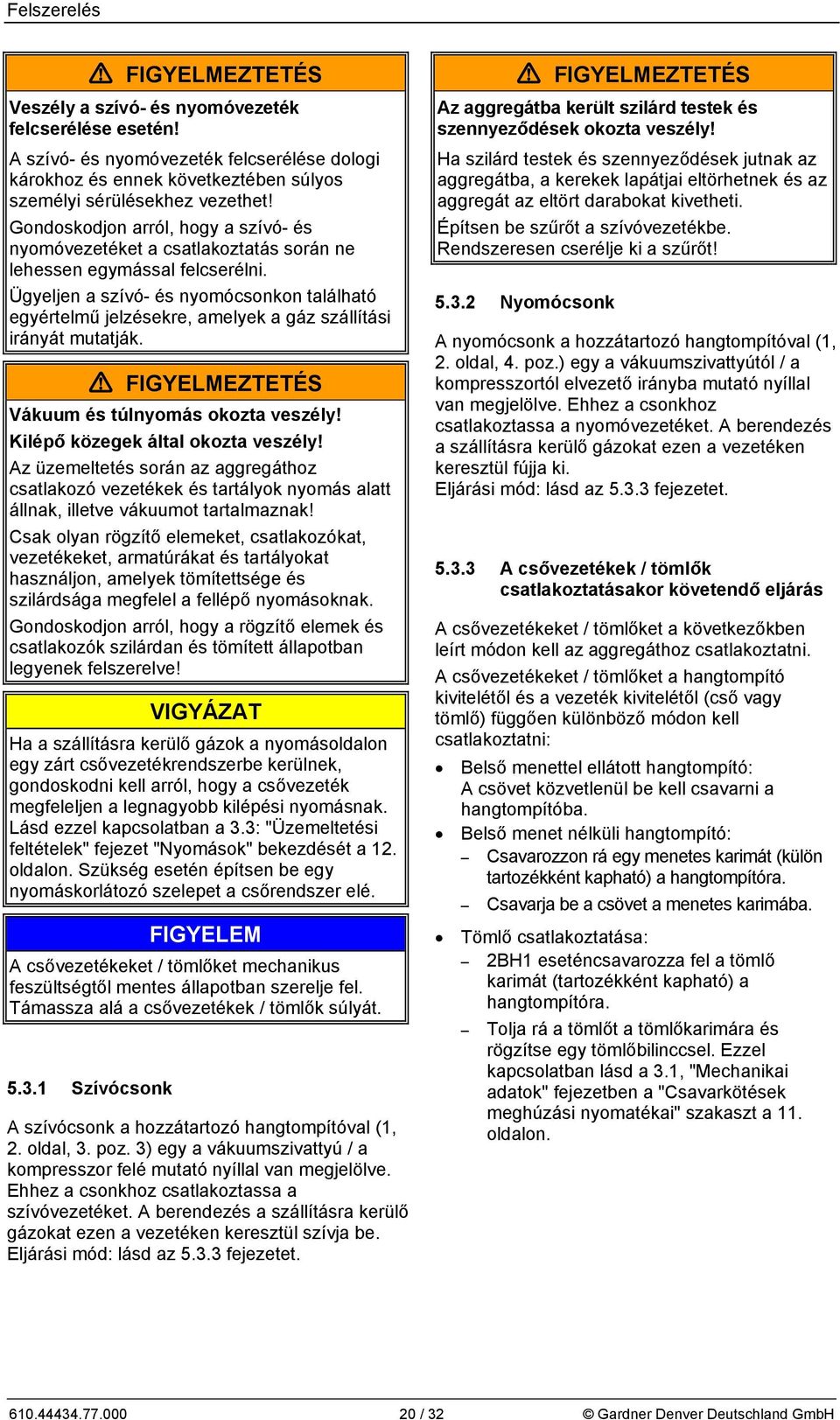

20 Felszerelés Veszély a szívó- és nyomóvezeték felcserélése esetén! A szívó- és nyomóvezeték felcserélése dologi károkhoz és ennek következtében súlyos személyi sérülésekhez vezethet! Gondoskodjon arról, hogy a szívó- és nyomóvezetéket a csatlakoztatás során ne lehessen egymással felcserélni. Ügyeljen a szívó- és nyomócsonkon található egyértelmű jelzésekre, amelyek a gáz szállítási irányát mutatják. Vákuum és túlnyomás okozta veszély! Kilépő közegek által okozta veszély! Az üzemeltetés során az aggregáthoz csatlakozó vezetékek és tartályok nyomás alatt állnak, illetve vákuumot tartalmaznak! Csak olyan rögzítő elemeket, csatlakozókat, vezetékeket, armatúrákat és tartályokat használjon, amelyek tömítettsége és szilárdsága megfelel a fellépő nyomásoknak. Gondoskodjon arról, hogy a rögzítő elemek és csatlakozók szilárdan és tömített állapotban legyenek felszerelve! VIGYÁZAT Ha a szállításra kerülő gázok a nyomásoldalon egy zárt csővezetékrendszerbe kerülnek, gondoskodni kell arról, hogy a csővezeték megfeleljen a legnagyobb kilépési nyomásnak. Lásd ezzel kapcsolatban a 3.3: "Üzemeltetési feltételek" fejezet "Nyomások" bekezdését a 12. oldalon. Szükség esetén építsen be egy nyomáskorlátozó szelepet a csőrendszer elé. FIGYELEM A csővezetékeket / tömlőket mechanikus feszültségtől mentes állapotban szerelje fel. Támassza alá a csővezetékek / tömlők súlyát Szívócsonk A szívócsonk a hozzátartozó hangtompítóval (1, 2. oldal, 3. poz. 3) egy a vákuumszivattyú / a kompresszor felé mutató nyíllal van megjelölve. Ehhez a csonkhoz csatlakoztassa a szívóvezetéket. A berendezés a szállításra kerülő gázokat ezen a vezetéken keresztül szívja be. Eljárási mód: lásd az fejezetet. Az aggregátba került szilárd testek és szennyeződések okozta veszély! Ha szilárd testek és szennyeződések jutnak az aggregátba, a kerekek lapátjai eltörhetnek és az aggregát az eltört darabokat kivetheti. Építsen be szűrőt a szívóvezetékbe. Rendszeresen cserélje ki a szűrőt! Nyomócsonk A nyomócsonk a hozzátartozó hangtompítóval (1, 2. oldal, 4. poz.) egy a vákuumszivattyútól / a kompresszortól elvezető irányba mutató nyíllal van megjelölve. Ehhez a csonkhoz csatlakoztassa a nyomóvezetéket. A berendezés a szállításra kerülő gázokat ezen a vezetéken keresztül fújja ki. Eljárási mód: lásd az fejezetet A csővezetékek / tömlők csatlakoztatásakor követendő eljárás A csővezetékeket / tömlőket a következőkben leírt módon kell az aggregáthoz csatlakoztatni. A csővezetékeket / tömlőket a hangtompító kivitelétől és a vezeték kivitelétől (cső vagy tömlő) függően különböző módon kell csatlakoztatni: Belső menettel ellátott hangtompító: A csövet közvetlenül be kell csavarni a hangtompítóba. Belső menet nélküli hangtompító: Csavarozzon rá egy menetes karimát (külön tartozékként kapható) a hangtompítóra. Csavarja be a csövet a menetes karimába. Tömlő csatlakoztatása: 2BH1 eseténcsavarozza fel a tömlő karimát (tartozékként kapható) a hangtompítóra. Tolja rá a tömlőt a tömlőkarimára és rögzítse egy tömlőbilinccsel. Ezzel kapcsolatban lásd a 3.1, "Mechanikai adatok" fejezetben a "Csavarkötések meghúzási nyomatékai" szakaszt a 11. oldalon / 32 Gardner Denver Deutschland GmbH
21 Üzembe helyezés 6 Üzembe helyezés Az aggregát szakszerűtlen kezelése súlyos vagy halálos sérüléseket vonhat maga után! Teljesen elolvasta a 1, "Biztonság" fejezetben, 3. oldalon található biztonsági előírásokat? Ellenkező esetben nem végezhet munkát az aggregáton vagy az aggregáttal! Forgó alkatrészek (külső ventillátorok, futókerekek, tengelyek) által okozta veszélyek: Testrészek megsérülése / levágása, a haj és a ruha berántása és felcsavarása! Vákuum és túlnyomás okozta veszély: közegek hirtelen kijutása a szabadba (bőr- és szemsérülések), a haj és a ruha hirtelen berántása A kilépő közegek okozta veszély: Égési sérülések! A berendezést csak a következő feltételek teljesülése esetén szabad üzembe helyezni és üzemeltetni: Az aggregátnak hiánytalanul fel kell szerelve lennie. Különösen a következő alkatrészekre ügyeljen: a vákuumszivattyú-/kompresszor-fedélre, a szívó- és nyomócsonk hangtompítójára, a ventilátorsapkára. A csővezetékeknek / tömlőknek csatlakoztatva kell lenniük a szívó- és nyomócsonkhoz. A szívó- és nyomócsonk valamint az ezekhez csatlakozó csővezetékek / tömlők nem lehetnek elzárva, eldugulva vagy elszennyeződve. Ellenőrizze a cső- és tömlőcsatlakozások, vezetékek, armatúrák, tartályok, rögzítő elemek és csatlakozók szilárdságát, tömítettségét és szoros rögzítését. 6.1 Előkészítő műveletek A zárt csőcsonkok okozta veszélyek! Zárt / elszennyeződött szívó- vagy nyomócsonk esetén az aggregátban vákuum vagy túlnyomás jön létre. Ezáltal a motor tekercselése túlhevülhet és megrongálódhat. Az üzembe helyezés előtt gondoskodjon arról, hogy a szívó- és nyomócsonk ne legyen elzárva, eldugulva vagy elszennyeződve! VIGYÁZAT Hosszabb üzemen kívül helyezés utáni ismételt üzembe helyezés esetén: Mérje meg a motor szigetelési ellenállását. 1 kω pro Volt méretezési feszültség alatti értékek esetén a tekercselést ki kell szárítani. Indítás előtti intézkedések: Ha a nyomóvezeték egy elzáró szervvel van ellátva: gondoskodjon arról, hogy az aggregátot NE üzemeltessék elzárt elzáró szervvel. Az aggregát elindítása előtt ellenőrizze a gyári táblán megadott értékeket. A motor méretezési áramára vonatkozó adatok +40 C gázbelépési és környezeti hőmérsékletre érvényesek. Állítsa be a motorvédő kapcsolót a motor méretezési áramára. Ellenőrizze a forgásirányt: A tengely helyes forgásirányát a vákuumszivattyú- / kompresszorházon található nyilak (1, 2. oldal, 7. poz.) jelzik. A gázok szállítási irányát a szívó- és nyomócsonkon található nyilak (1, 2. oldal, 6. poz.) jelzik. Ellenőrizze, hogy a csővezetékek / tömlők helyesen vannak-e csatlakoztatva a szívó- és nyomócsonkhoz. Kapcsolja be rövid időre, majd kapcsolja ismét ki az aggregátot. Az aggregát leállása előtt ellenőrizze, hogy a külső ventillátor tényleges forgásiránya megegyezik-e a tengelynek a nyilak által jelzett forgásirányával. Szükség esetén állítsa át a motor forgásirányát. Gardner Denver Deutschland GmbH 21 /
