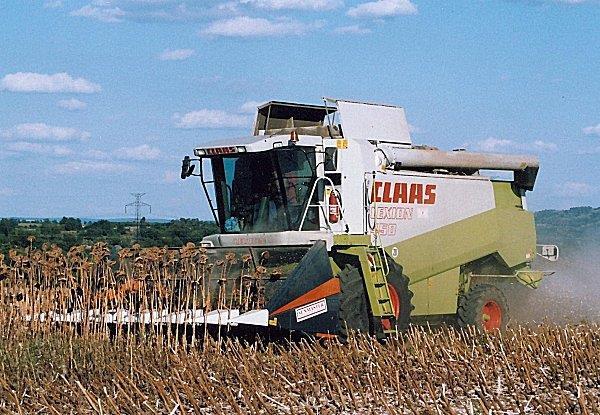

Len. Kender. Dohány. Szója. Napraforgó. Vissza a főmenübe

Átírás

1 Len Kender Dohány Szója Napraforgó Vissza a főmenübe

2 Len betakarításának gépei Csoportosítás Rostlen: - rostjáért termesztik, - nyűvik: gyökerestől kitépik, - agrotechnikai követelmény: a nyűvőgép a szálakat ne szakítsa, ne kuszálja össze. Olajlen: - magból olajat sajtolnak, - kaszálják, - ha a rostra is szükség van, akkor gubózzák.

3 Len betakarítás gépi változatai: - nyűvő rendrakó, - rendfelszedő forgató kötöző, - rendfelszedő bálázó, - rendfelszedő gubózó, - nyűvő gubózó. Csoportosítás

4 Nyűvőgépek Nyűvőgépek Szalagos nyűvőgép: - a szembe forgó szalagpár a szálakat hátrafelé kihúzza a földből, - a keresztirányban mozgó szalag oldalirányban, rendezetten lerakja a földre, - v H = 1-1,7 m/s, - v sz = 2,5-3 m/s.

5 Szalagos nyűvőgép működési vázlata Nyűvőgépek dőlésszög terelők oldalra hordó szalag csúsztató lemez nyüvőszalagok rend

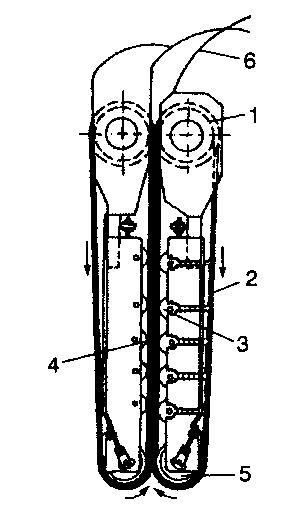

6 Nyűvőszalagok elrendezési vázlata Nyűvőgépek 1 hajtógörgő 2 gumiheveder 3 rugóterhelésű nyomórugó 4 támasztógörgő 5 feszítőgörgő 6 terelőhuzalok

7 Tárcsás nyűvőgép: Nyűvőgépek - frontális függesztésű, - a nyűvést a gumibevonatú tárcsák és a mögöttük lévő gumiszalag végzi.

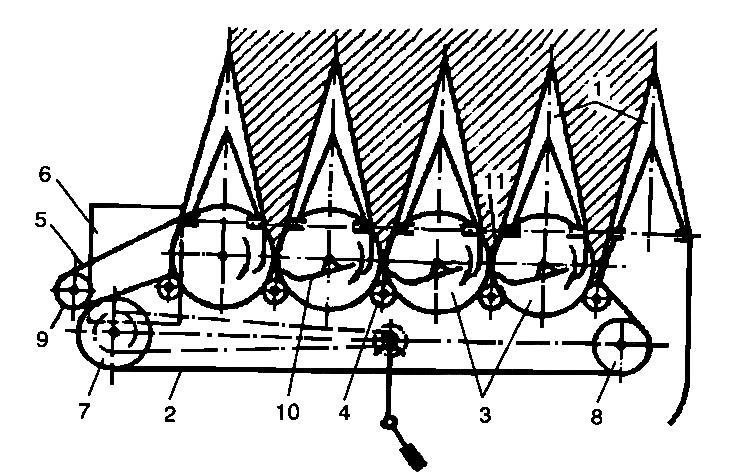

8 Tárcsás nyűvőgép Nyűvőgépek 1 rendválasztó; 2 heveder; 3 nyüvő tárcsák; 4 feszítő görgő; 5 kihordó heveder; 6 csúsztató lemez; 7 hajtógörgő; 8-9 feszítő görgő; 10 rugós terelő; 11 terelőlap

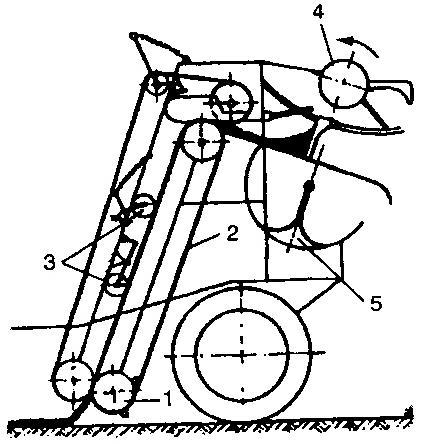

9 Vontatott rendfelszedő-kötözőgép Rendfelszedő 1 felszedő 2 gumiheveder 3 nyomógörgők 4 kötözőszerkezet 5 kötözőtű

10 Rendfelszedő-bálázógép Rendfelszedő A felszedő-szerkezet által felhordott szálakat a bálázószerkezet összetömöríti, majd bálába köti.

11 Kender betakarítás gépei Technológia - defóliálás (levéltelenítés) repülőgéppel, - aratás: vágószerkezettel felszerelt (kender magassága: 1,5-2 m), gumiszíjas, vontatott géppel, - kasza: alternáló típusú, - szárterelőkkel felszerelt, - szállító heveder, fűleválasztóval, - keresztirányú kihordó heveder (rendezetten, azonos tőhelyzetben kell továbbítani), - tömörítő és kötözőszerkezet.

12 Kenderarató-gép Felépítése 1 szálterelő 2 vágószerkezet 3 szállítóheveder 4 keresztirányú szállítóheveder 5 fű leválasztó 6 szűrtő visszatartó 7 hajtó fog 8 fűleválasztó fogak

13 Vontatott bálázó Kévekötő

14 Bálázó jellemzői Kévekötő - a préstér rácsos fedőlapja felnyitható, a hátsó támfal hátrabillenthető, - a préstérbe kézzel rakják be a kévéket, a tető lecsukása után az elmozduló első falat két hidraulikus munkahenger hátranyomja, - az összenyomott kórót 5-6 helyen a gép megköti, - a megkötött bála a hátsó fal lebillentése után a földre kerül, - a földről traktoros homlokrakodóval rakják kocsira, majd kazalba.

15 Dohány betakarítás gépei Csoportosítása Termelés jellemzői: - szármagasság: 1,2-2,2 m, - sortávolság: 1-1,2 m, - egy száron lévő levelek száma: db, - levéltöréskor alkalmanként 2-4 levelet távolítanak el, - a leszedett leveleket szárítani kell. Betakarítógépek lehetnek: - törőkocsis betakarítógépek, - levéltörő gépek, - szárvágó-, és fűzőgépek.

16 1. Törőkocsis betakarítógép: Felépítés - magas építésű (hidas traktor), - vontatott kereten ülések vannak a levélszedő munkások számára, - a traktorhoz 5 db szedőkocsit kapcsolnak, - haladás mászósebességgel (1-2 km/h) történik, - a kocsin ülő dolgozók az érett leveleket letörik és a konténerbe rakják.

17 Magajáró törőkocsis betakarítógép Felépítés ülések hidas traktor dohány sor

18 2. Levéltörő gépek (dohánykombájnok) Felépítés - 1 és 2 soros kivitelűek lehetnek, - v H = 8-10 km/h, - levelek leválasztása törőszerkezettel, a törőszerkezet lehet: - gumispirálos: az alsóbb levelekhez, - késes szerkezet: a felsőbb levelekhez, - levelek továbbítása: vízszintes szalag -ferde szállítógyűjtő tartály, - a hátsó járókerekek és a törőszerkezet hajtása hidrosztatikus.

19 Dohánykombájn Kombájn 1 motor; 2 ülés; 3 burkolat; 4 törőberendezés; 5 szállítószalag; 6 felhordó szalag; 7 levélgyűjtő tartály; 8 levélterelő

20 Dohányszárító-berendezések Szárító - a törőgép gyűjtőkonténere egyúttal a szárító egy-egy eleme, melyben a leveleket tűkkel szúrják át, - a szárítóberendezést 8 db, gumitömítéssel ellátott gyűjtőkonténer alkotja, - a szárító gázolajjal működő léghevítő.

21 Dohánygyűjtő konténerekből kialakított szárítóberendezés Szárító Konténer szállító Szárító berendezés

22 Dohányszárító-berendezés Szárító elszívó ventilátor 2 vezérlő egység 3 ventilátor 4 légcsatorna 5 Burkolat 6 levél függesztő 7 légbevezető csatorna 8 pára lecsapató lap 9 hőtermelő egység 10 légbevezető csatorna 11 perforált fémpadló

23 Szója betakarítás gépei Technológia Szója jellemzése: % olajat, % fehérjét tartalmaz, - alkalmas takarmányozási- és élelmezési célokra, - defóliálás: vegyszeres kezelés az egyenlőtlenül érés miatt (a zöld részek leszárítása).

24 1. Betakarítás kaszáló-adapterekkel Felépítés Betakarítás arató-cséplőgéppel egy menetben végezhető: - a vágószerkezetet és a motollát alacsonyra kell állítani (tarlómagasság 6-7 cm, ideális esetben 3-4 cm), - a dob fordulata csökkentendő (v k = m/s), - cséplőrés: ~ 28-30/12 mm, - rostákat és a szelelőt állítani szükséges, - motolla fordulatszám beállítása (a szója könnyen pereg), - elektrohidraulikus talajkopírozó használata, - flexibilis vágószerkezet alkalmazása.

25 Flexibilis vágószerkezet: Felépítés - kaszagerenda a függesztésének megfelelően kereszt- irányban követi a talajt, az eltérés 5-6 cm is lehet, - az alternáló vágószerkezettel ellátott kaszagerenda a behordócsiga vályújához csuklós karokkal van rögzítve, - a vágószerkezet alsó helyzetének állítása a függesztő lánccal történik, - a vágószerkezet és a csiga közti lemezborítás több (5-6) részből készül.

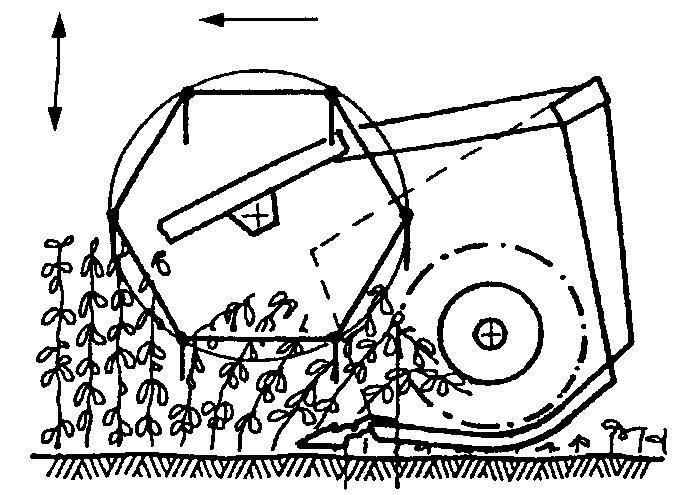

26 Gabonavágó-szerkezet Felépítés

27 Flexibilis vágószerkezet Felépítés Lemezborítás (5-6 db) Állítólánc Csúszótalp

28 Felépítés Flexibilis vágószerkezet 1 vágószerkezet 2 függesztő lánc 3 csúszótalp 4 laprugó 5 érzékelő laprugó 6 mutató nyelv 7 szegmens 8 rugó 9 bowden huzal 10 lengőkar 11 felfogó tartó 12 elektromos érzékelő

29 2. Soros szójabetakarító adapterek Felépítés Felépítésük: - forgó késkorong és az állókés elvágja a termény szárát, - hullámos nyűvőszalag a levágott terményt szállítja a terelő csigához, - ferdefelhordó, - cséplőszerkezet, - a soros egységek egymástól függetlenül követik a talaj hosszirányú egyenetlenségét.

30 Soros szójabetakarító adapter Felépítés Alulnézet

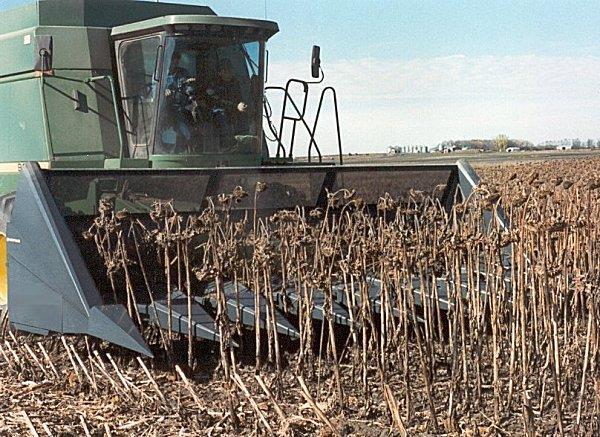

31 Napraforgó betakarítás

32 Napraforgó betakarításának gépei Technológia - napraforgó jelentősége: - olajnyerés: a mag olajtartalma ~ 50 %, - az olaj kinyerése után fehérjében gazdag takarmány, - zöld állapotban szecskázva erjeszthető, vagy zöldtakarmányként etethető. - agrotechnikai követelmények: - kicsi legyen a szemveszteség, - letört fejeket is emelje fel, - ne törje a szemet.

33 Betakarítás munkafolyamatai Technológia - mesterséges (vegyszeres) állomány-leszárítás (deszikálás) 5-7 nappal a betakarítás előtt, a kaszatok %-os nedvesség-tartalmánál, - betakarítás 20 % nedvességtartalom alatt, a szárítás elkerülése, illetve csökkentése miatt, - aratva-cséplés, napraforgó adapterrel felszerelt kombájnnal egy menetben, - szemszállítás. Kombájn átszerelése gabonáról: - dob fordulatának csökkentése (v k = m/s), - cséplőrés állítása: ~ 36/18 mm, - síkrostát cserélni vagy a zsalusrostát állítani, - q = 2-4 kg/s.

34 Napraforgó-betakarító adapterek - NA típusú napraforgó-betakarító adapter Adapterek - betakarítható sorok száma 6-11 db, - tányérterelők: ~ 1,3 m hosszúak, - motolla: - átmérő: 1,5 m, - lapát és a tengely között drótháló van (megakadályozza a tányérok visszahordását), - a motollalapátokon gumilap van elhelyezve a tányérok kíméletes továbbítása miatt, - alternáló vágószerkezet: a talaj felett 0,5-1,5 m között (kis szártömeg kerüljön a cséplőszerkezetbe), - behordócsiga, - ferdefelhordó, - cséplőszerkezet.

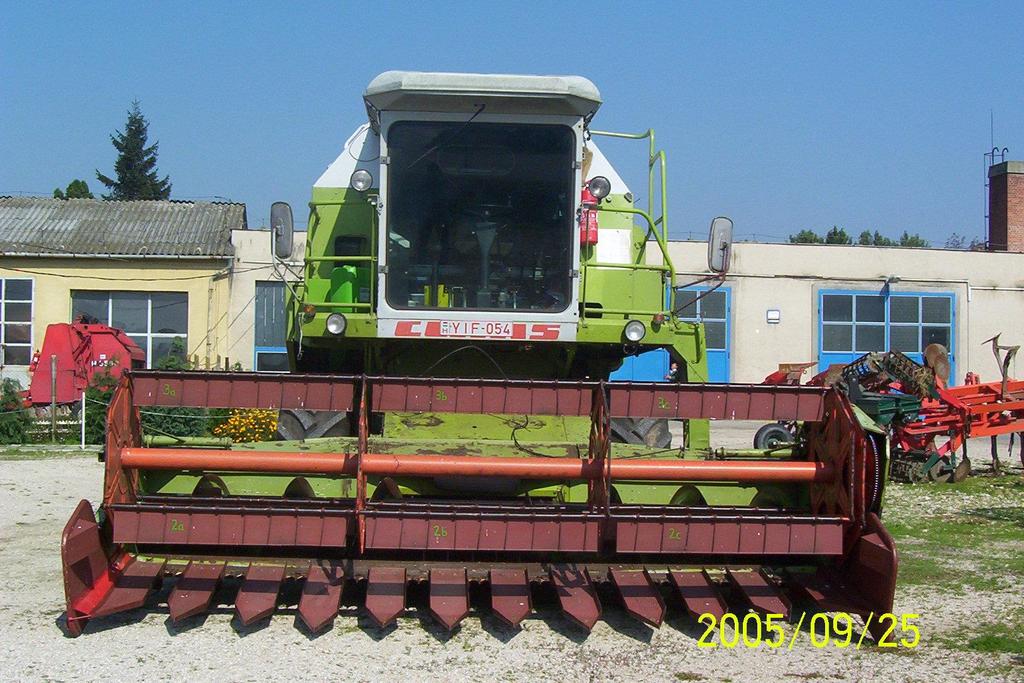

35 NA napraforgó-betakarító adapter Adapterek

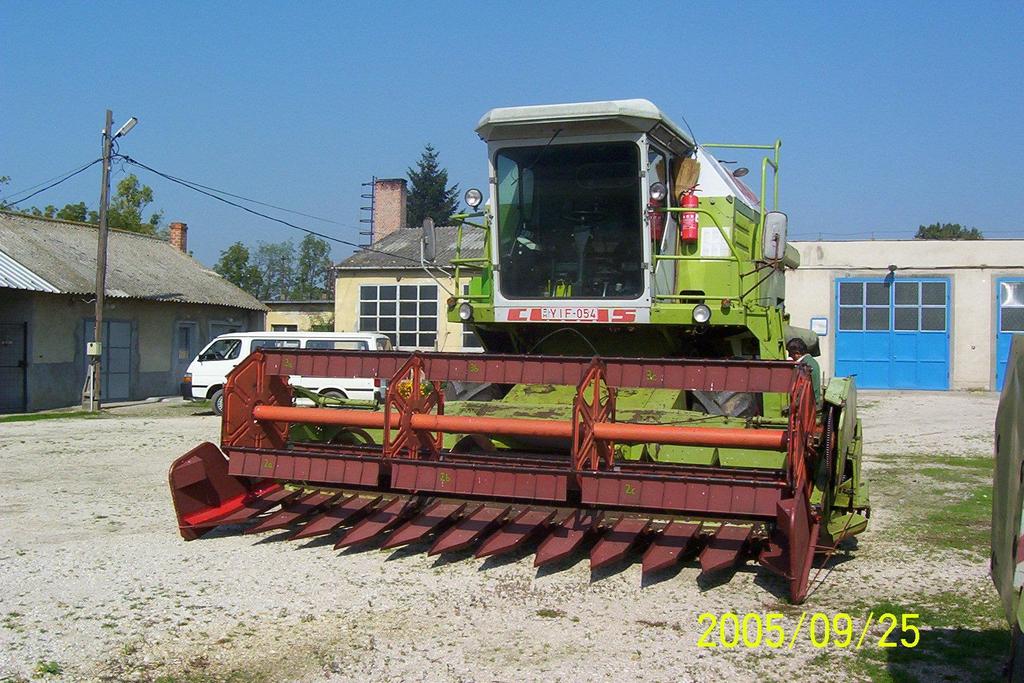

36 Napraforgó-betakarító adapter Adapterek

37 Napraforgó-betakarító adapter Adapterek

38 Napraforgó-betakarító adapter Adapterek

39 Napraforgó-betakarító adapter Adapterek - soronként egy füleslánc ütődés nélkül húzza a napraforgó szárakat a csillagkéses vágó-szerkezethez, - a sorok közti maggyűjtő tálcák rezegnek, s továbbítják a kihullott magokat.

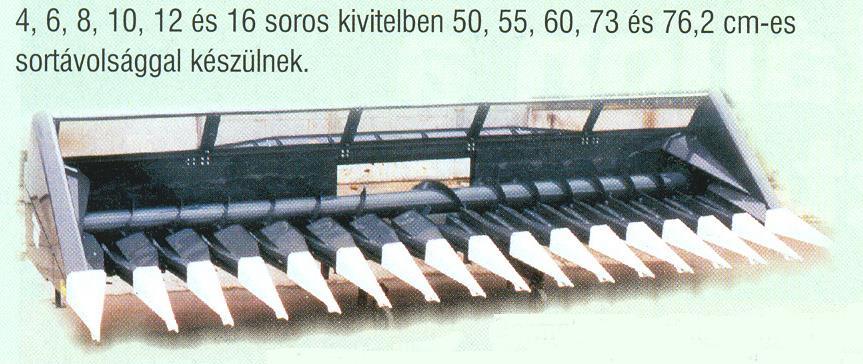

40 Napraforgó-adapter Adapterek

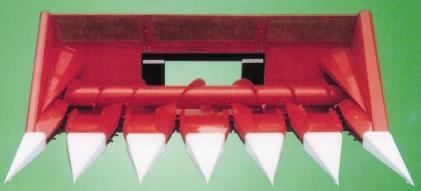

41 Napraforgó adapter Adapterek

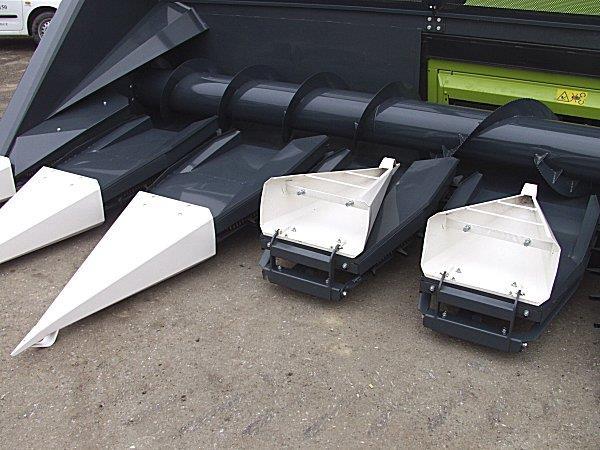

42 Napraforgó adapter Adapterek

43 ZMAJ rendszerű napraforgó-betakarító adapter - ua. mint NA adapterek, - kisebb (0,8 m) átmérőjű motolla, Adapterek - a motolla előtt terelőpajzs van (a tányérokkal való ütközés csökkentésére).

44 ZMAJ rendszerű adapter Adapterek

45 Adapterek Behúzócsigás napraforgó-betakarító adapter - nincs motolla (kisebb a pergési veszteség), - a termény terelését behúzócsigák végzik vezetőlécek mellett, - a csigát felülről takarólemez fedi, - a szár elvágását a csiga által nekiszorított ívelt állókés végzi.

46 Adapterek Behúzócsigás napraforgóbetakarító adapter

47 Adapterek Kukorica csőtörő adapter átalakítása napraforgó betakarításra - törőhengerek kiszerelése, - állópenge felhegesztése a törőléc felső végére, - a fülesláncon minden második fülre egy-egy kaszapenge felhegesztése, - az adapter két oldalára rendválasztók felszerelése.
