1 Technológia Csoportosítás Alternáló kaszák Szársértők Rotációs kaszák Vissza a főmenübe

2 Technológia BETAKARÍTÁSI TECHNOLÓGIÁK SZÉNABETAKARÍTÁS SZÁLASAN BÁLÁZVA PETRENCÉZVE SZECSKÁZVA TÖRTÉNŐ BETAKARÍTÁS SZÁRÍTMÁNYOK (LISZT, POGÁCSA) KÉSZÍTÉSE

3 Technológia Szénabetakarítás bálázva Technlógia

4 Technológia Szénabetakarítás szálasan kaszálás, szársértés rendsodrás rendfelszedés, szállítás gereblyézés kazalozás szárítás

5 Technológia Széna készítésének gépei KASZÁLÓGÉPEK RENDKEZELŐGÉPEK RENDFELSZEDŐ PÓTKOCSI BÁLÁZÓGÉPEK PETRENCEKÉSZÍTŐ GÉPEK

6 Csoportosítás Kaszálógépek csoportosítása ALTERNÁLÓ MOZGÁSÚ ROTÁCIÓS ELLENKÉSES ELLENKÉS NÉLKÜLI FORGÓDOBOS FORGÓTÁNYÉROS FORGÓKÉSES

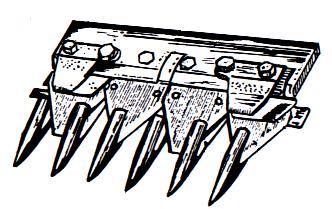

7 Alternáló kaszák Alternáló mozgású kaszaszerkezet Ujjtartó gerenda 2. Kaszaujjak 3. Állópengék 4. Kaszasín 5. Mozgópengék Kaszaleszorítók 7. Hézagoló lemezek

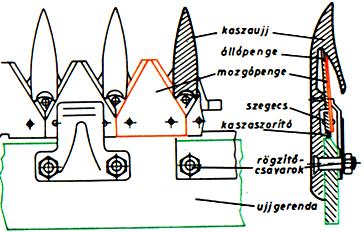

8 Alternáló kaszák Alternáló mozgású kaszaszerkezet

9 Alternáló kaszák Működési elve A mozgópengék alternáló mozgást végeznek, lökethosszuk 3 (76,2 mm) Középsebességük 2,5 3,5 m/s. Az ujjközökbe kerülő szárakat a mozgópengék az állópengéknek ütköztetve elvágják.

10 Alternáló kaszák Kaszahajtás módjai forgattyús billenőcsapágyas

11 Alternáló kaszák Kaszahajtás módjai szögemeltyűs himbás

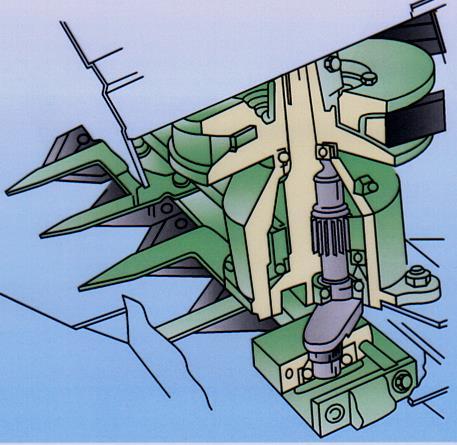

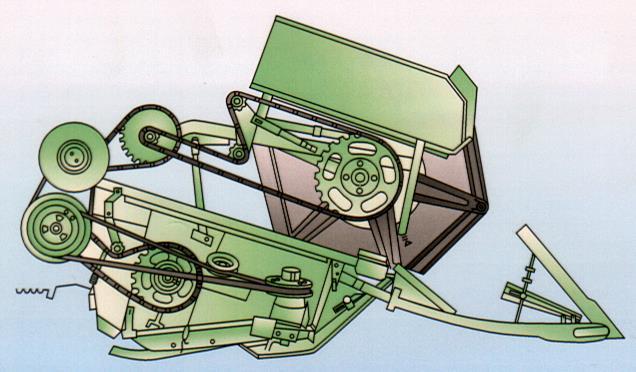

12 Alternáló kaszák Bolygókerekes kaszahajtás DEUTZ-FHAR

13 Alternáló kaszák Vágószerkezet típusok Normál vágású ujjosztás 3 pengeosztás 3 Közép vágású ujjosztás 2 pengeosztás 3 Alsó vágású ujjosztás 1,5 pengeosztás 3

14 Alternáló kaszák Kaszaszerkezet beállításai Kaszaujjak egyvonalúságának beállítása, megengedett eltérés ±0,5 mm. Kaszavezetés beállítását hézagoló lemezekkel végezzük úgy, hogy az álló mozgópengék távolsága 0,1-0,5 mm, kaszaleszorítók- kaszasín távolsága 0,5 mm legyen. A lökethelyzetet úgy kell beállítani, hogy a mozgópengék ujjközéptől- ujjközépig mozogjanak. A tarlómagasságot csúszótalpakkal kell beállítani.

15 Beállítás Alternáló kaszák

16 Alternáló kaszák Kaszaszerkezet karbantartása Minden beállítás után olajozzuk végig a kaszasínt és próbajáratással ellenőrizzük le. Pengék szegecselését süllyesztett fejű szegecsekkel végezzük. Sima élű kaszapengék élezése köszörüléssel végezzük, a köszörült él párhuzamos legyen az eredetivel.

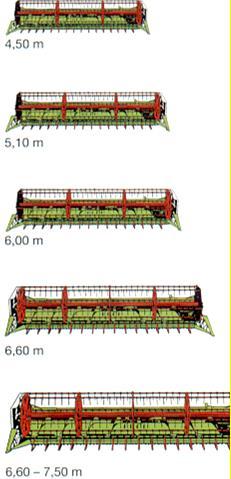

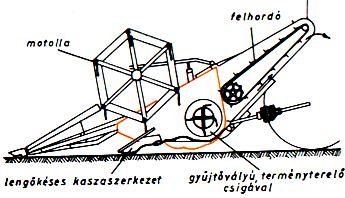

17 Alternáló kaszák Alternáló kaszaszerkezet alkalmazási területei Arató-cséplőgép szántóföldi vágóasztalán

18 Alternáló kaszák

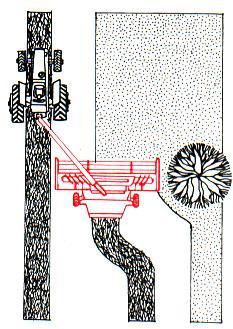

19 Alternáló kaszák Függesztett alternáló kaszálógép

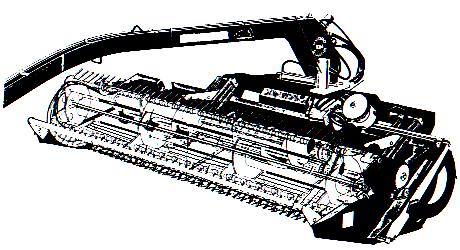

20 Alternáló kaszák Vontatott kaszálógép

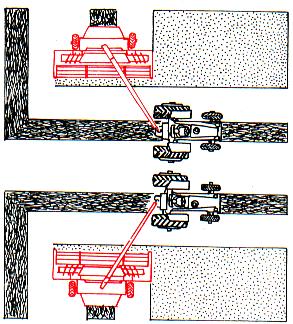

21 Alternáló kaszák

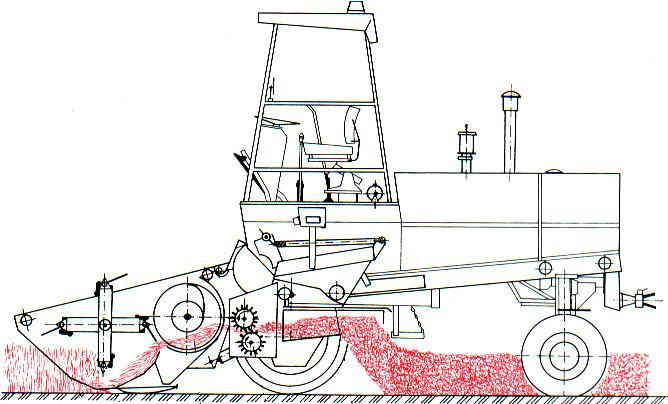

22 Alternáló kaszák Önjáró kaszálógép Motolla 2. Kaszaszerkezet 5 3. Terelőcsiga 4. Szársértő hengerek 5. Rendterelő

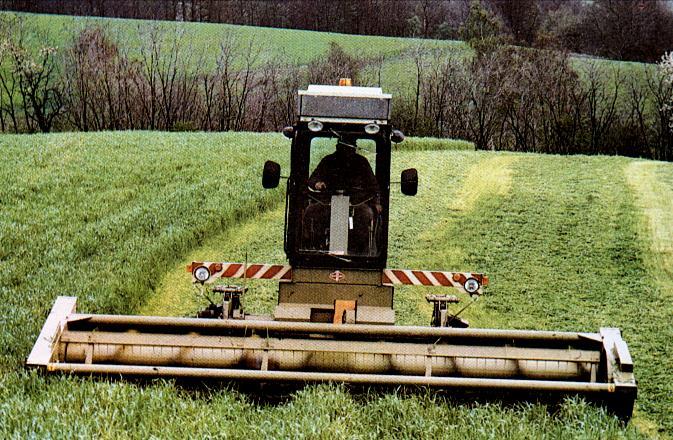

23 Alternáló kaszák Önjáró kaszálógép

24 Szársértők Szársértő szerkezetek Szártörő hengerek Szárzúzó hengerek

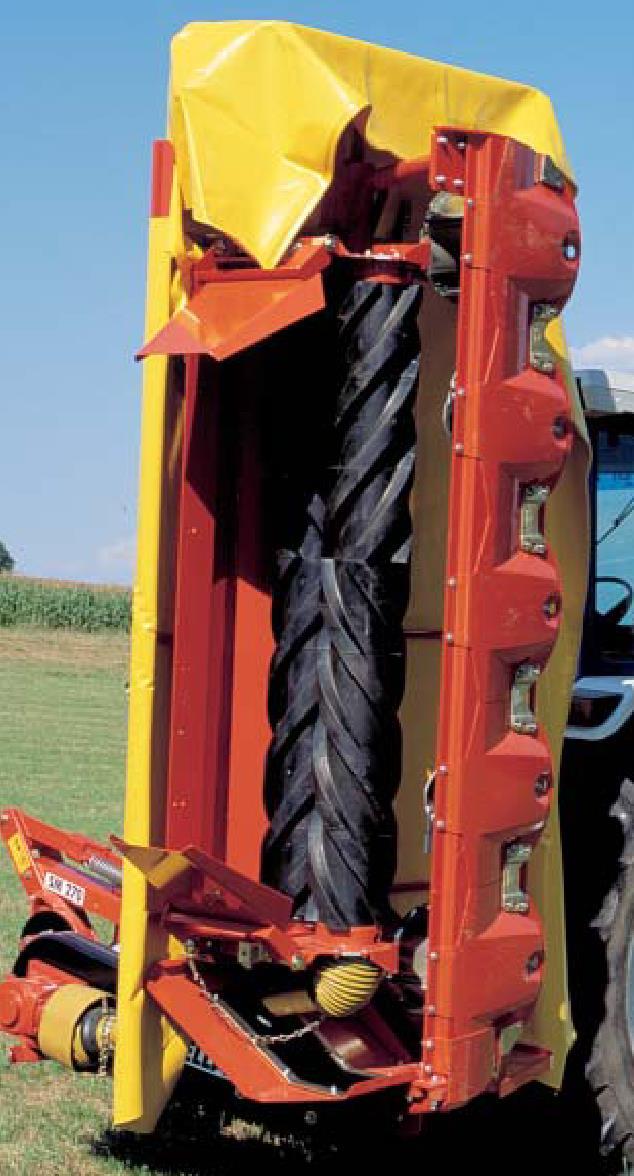

25 Szársértők Hengeres szársértő

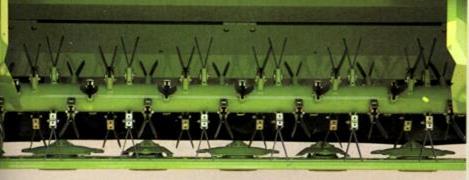

26 Ujjas szársértő Szársértők

27 Szársértők Szársértő szerkezetek Kaszálással egymenetben alkalmazott szársértő szerkezetek a növény szárának megsértésével növelik a párolgási felületet, ezáltal a száradási idő %-kal csökken. Pillangós növényeknél a levél és a szár száradási ideje kiegyenlítődik. A szársértők típusai Szártörő: bordás hengerek megtörik a termény szárát Szárzúzó: bordás és sima hengerek közötti nyomás hatására felrepesztik a termény szárát Ujjas szársértő

28 Rotációs kaszák ROTÁCIÓS KASZÁLÓGÉPEK

29 Rotációs kaszák Rotációs ellenkéses vágószerkezet Csillagalakú forgókések 2. Ellenkés

30 Rotációs kaszák Füleslánc 2. Forgókések Működési elve Az egymással szembeforgó csillag alakú vágókések az ellenkésnek ütköztetve vágják el a termény szárát. Szecskázó gépek soros kukorica adapterein alkalmazzák.

31 Rotációs kaszák Rotációs ellenkés nélküli vágószerkezetek Rotációs forgódobos kaszaszerkezet Felül hajtott Alul hajtott

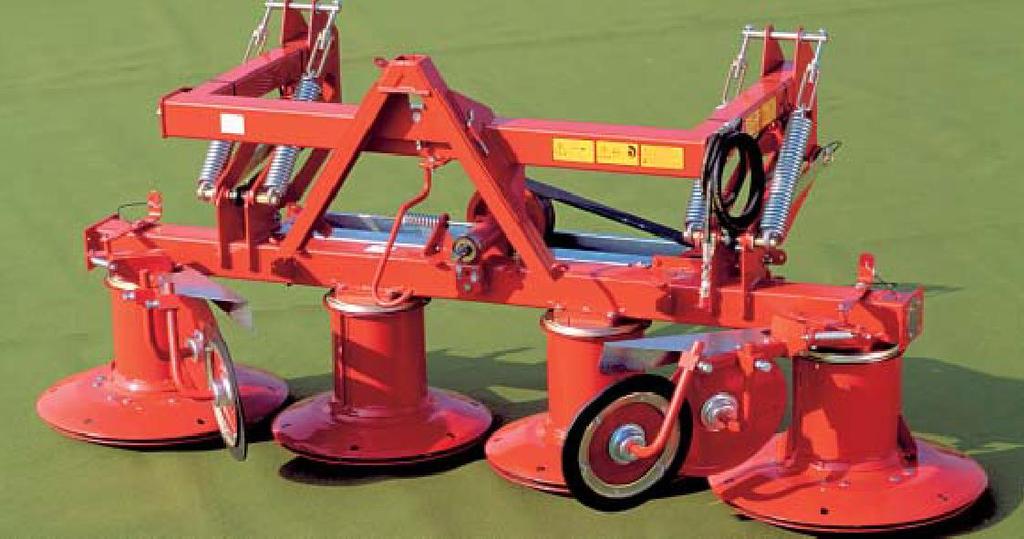

32 Rotációs kaszák Rotációs forgódobos kaszálógép

33 Rotációs kaszák Rotációs forgódobos kaszaszerkezet szerkezeti részei Vágógerenda 2. Függőleges tengelyű rotor 3. Terelőkúp henger Késtartó tányér 5. Lengőkések (3 vagy 4 kés) 6. Csúszótányér

34 Rotációs kaszák Működési elve A rotorok egymással szembe forognak kerületi sebességük m/s. A centrifugális erő hatására a kések kilendülnek, de a terhelés következtében egy kissé hátrahajlanak, ami biztosítja a metszés feltételét. Az ellentartó erőt a növény szárának tehetetlensége biztosítja. A rotorok meghajtása történhet Alsó hajtás vágógerendában lánchajtással, Felső hajtás kúpfogaskerekes hajtóműveken keresztül.

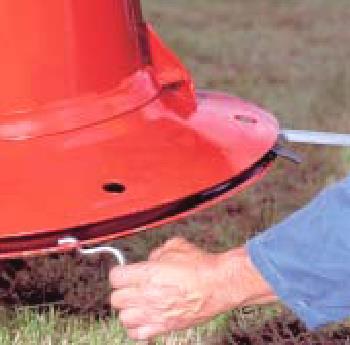

35 Rotációs kaszák Tarlómagasság állítása A tarlómagasságot 1. csúszótányér magasságával 2. vágógerenda döntésével lehet állítani.

36 Függesztett rotációs kaszálógép Rotációs kaszák Vágógerenda 2. Rotor 3. Lengőkések 4. Hajtómű 5. Kiemelőszerkezet 6. Függesztőszerkezet 6 7. Kardántengely 8. Védőburkolat

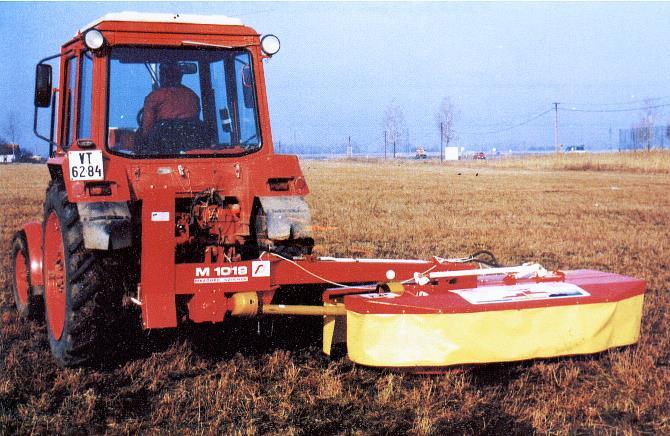

37 Rotációs kaszák Függesztett forgódobos kaszálógép

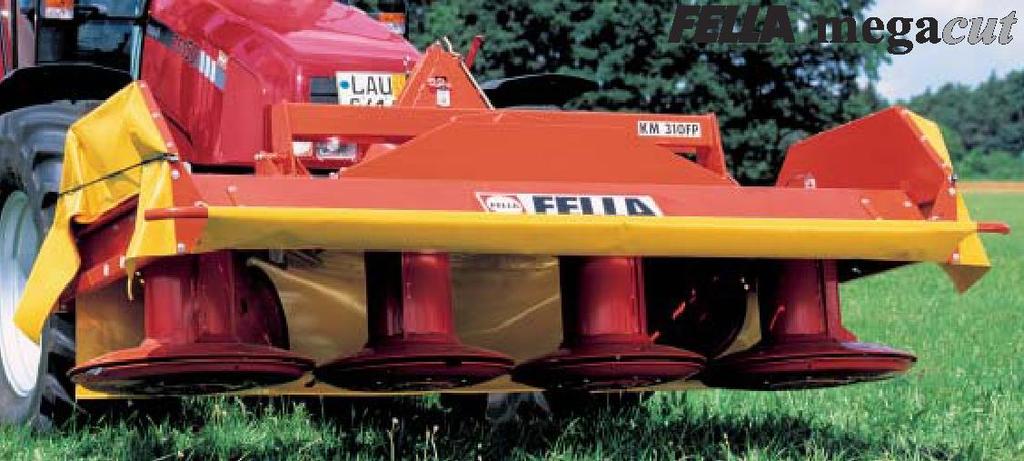

38 Rotációs kaszák Frontfüggesztésű forgódobos kaszálógép

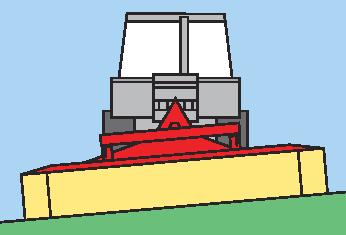

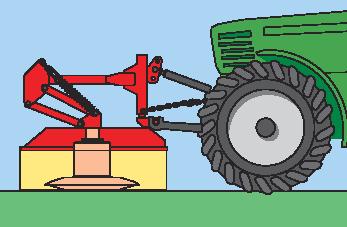

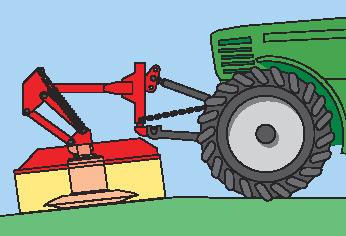

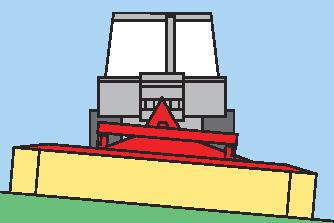

39 Rotációs kaszák Talajkövetés keresztirányban Talajkövetés hosszirányban

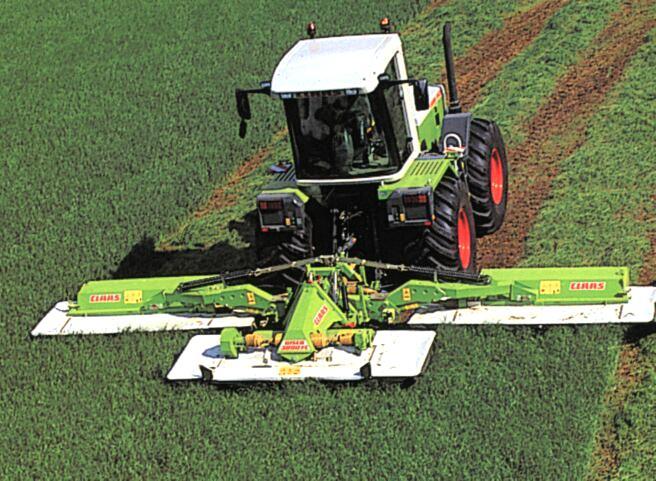

40 Rotációs kaszák Tolórendszerben üzemeltetett kaszálógép

41 Rotációs kaszák Vontatott rotációs kaszálógép

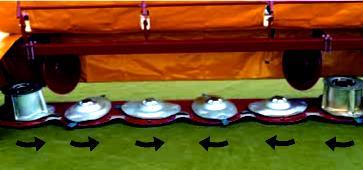

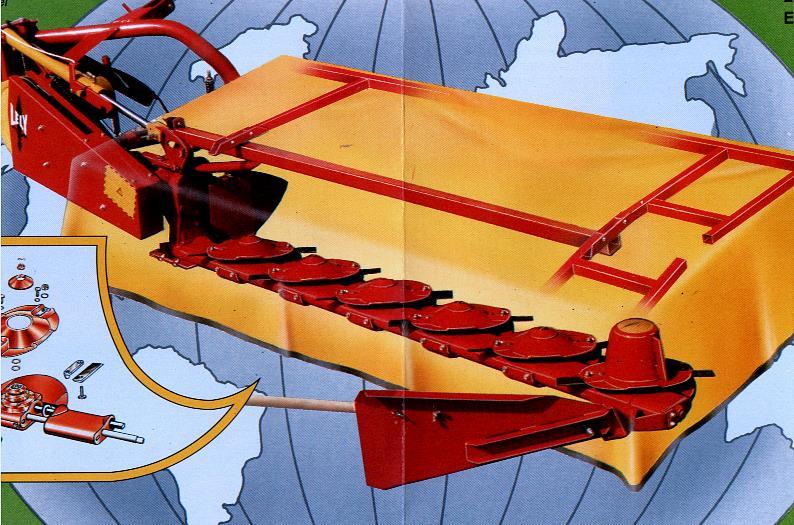

42 Rotációs kaszák Forgótányéros kaszálógépek

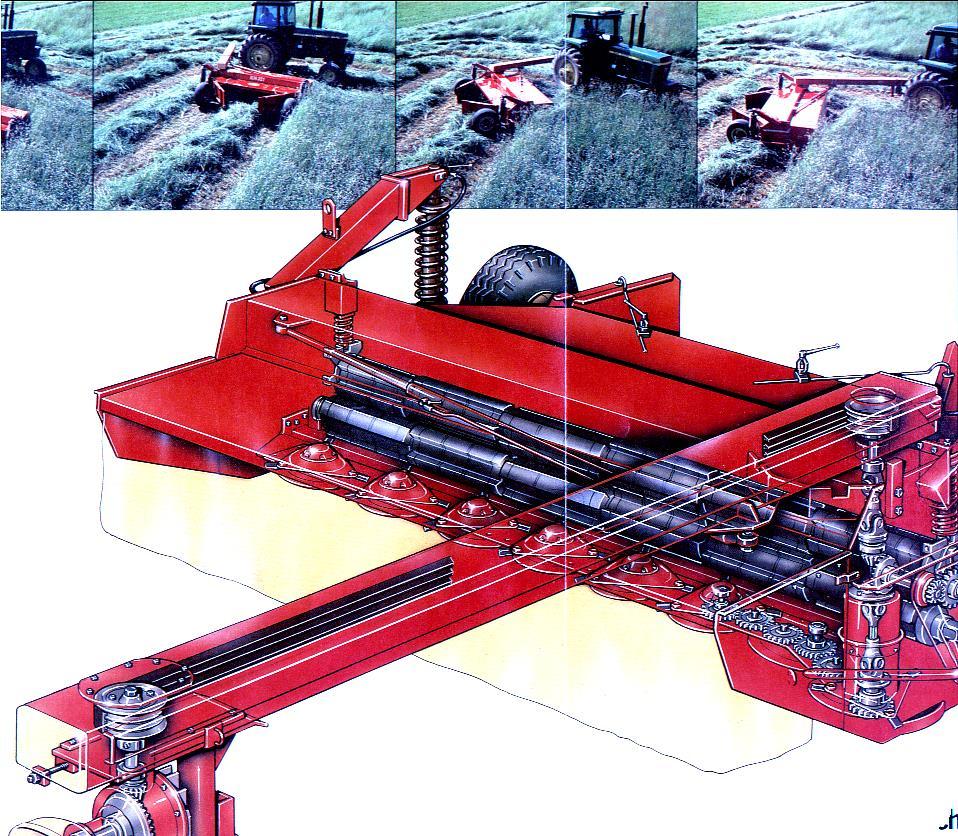

43 Rotációs kaszák Vontatott forgótányéros kaszálógép

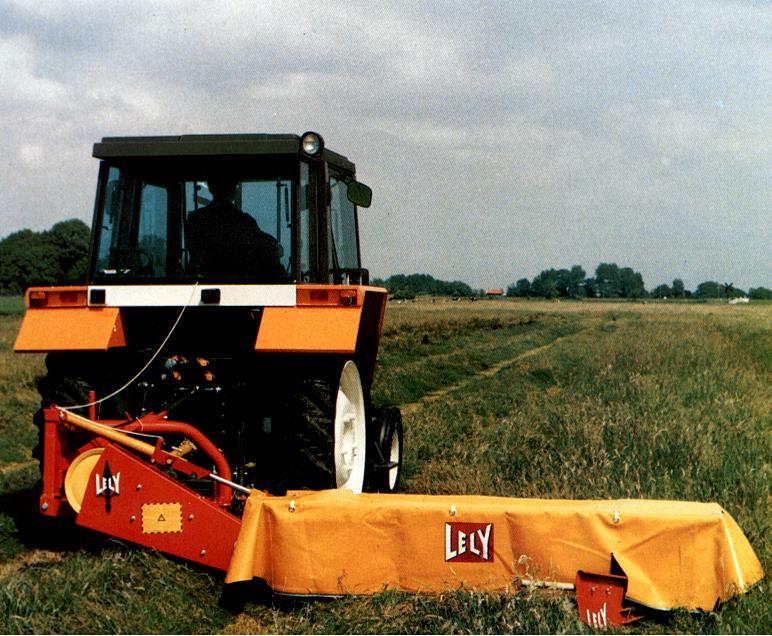

44 Rotációs kaszák Függesztett rotációs forgótányéros kaszálógép

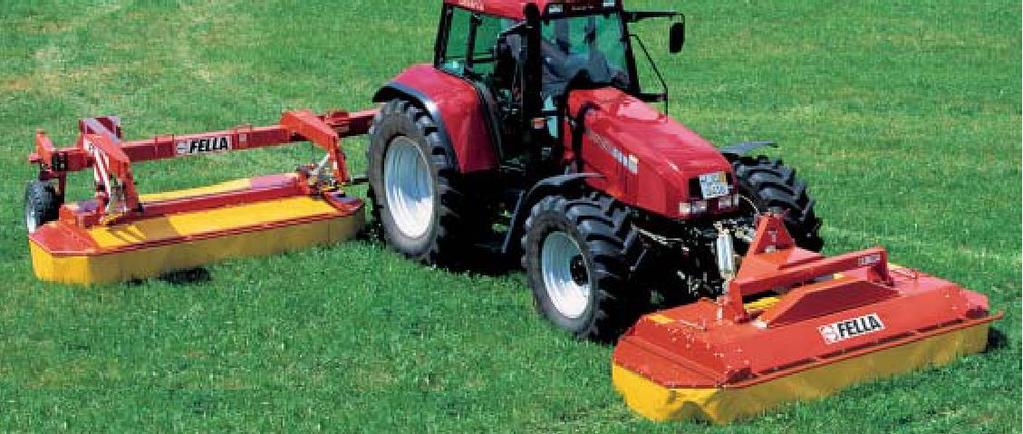

45 Rotációs kaszák Kombinált front-függesztésű és vontatott kasza

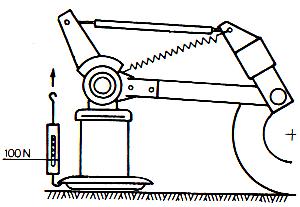

46 Rotációs kaszák Rotációs kaszálógépek beállítása Függesztett rotációs kaszálógép keresztirányú vízszintjét a függesztőorsóval állítjuk be. Tarlómagasságot a csúszótányér magasságával vagy a vágógerenda döntésével (támasztóorsóval) állítjuk. A vágógerenda tehermentesítését úgy állítsuk be, hogy 200 N erővel terhelje a talajt.

47 Rotációs kaszák Rotációs kaszálógépek karbantartása Az egymás mellett lévő rotorokon a kések elrendezése szimmetrikus legyen. Kiegyensúlyozás miatt a lengőkéseket párosával cseréljük. A kések élezett része fölfelé nézzen. Hajtóművekben az olajszintet naponta ellenőrizzük.
