1 Turbó tárcsás kaszák

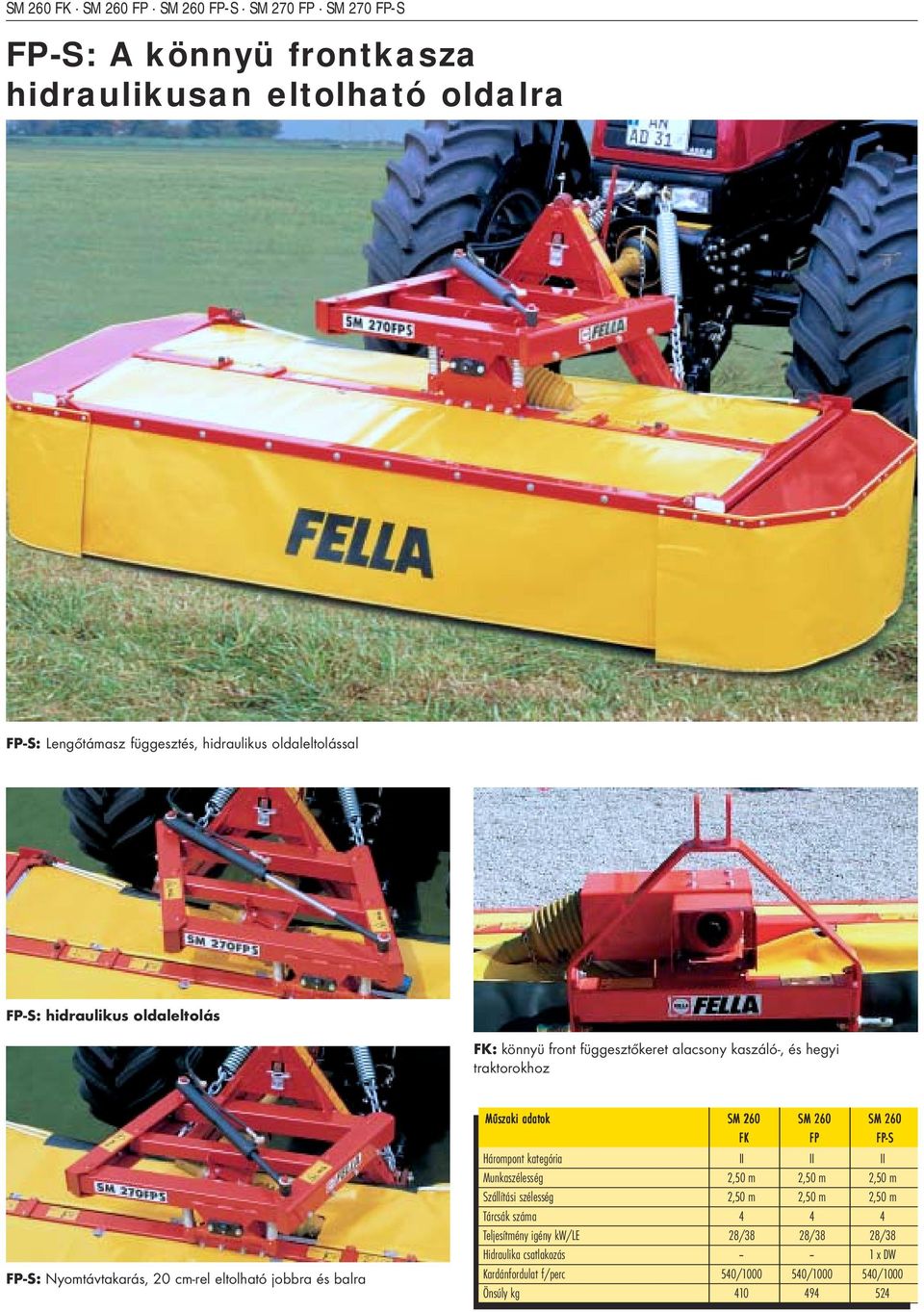

2 SM 260 FK SM 260 FP SM 260 FP-S SM 270 FP SM 270 FP-S FP-S: A könnyü frontkasza hidraulikusan eltolható oldalra FP-S: Lengőtámasz függesztés, hidraulikus oldaleltolással FP-S: hidraulikus oldaleltolás FK: könnyü front függesztőkeret alacsony kaszáló-, és hegyi traktorokhoz FP-S: Nyomtávtakarás, 20 cm-rel eltolható jobbra és balra SM 260 SM 260 SM 260 FK FP FP-S Hárompont kategória II II II Munkaszélesség 2,50 m 2,50 m 2,50 m Szállítási szélesség 2,50 m 2,50 m 2,50 m Tárcsák száma Teljesítmény igény kw/le 28/38 28/38 28/38 Hidraulika csatlakozás x DW Kardánfordulat f/perc 540/ / /1000 Önsúly kg

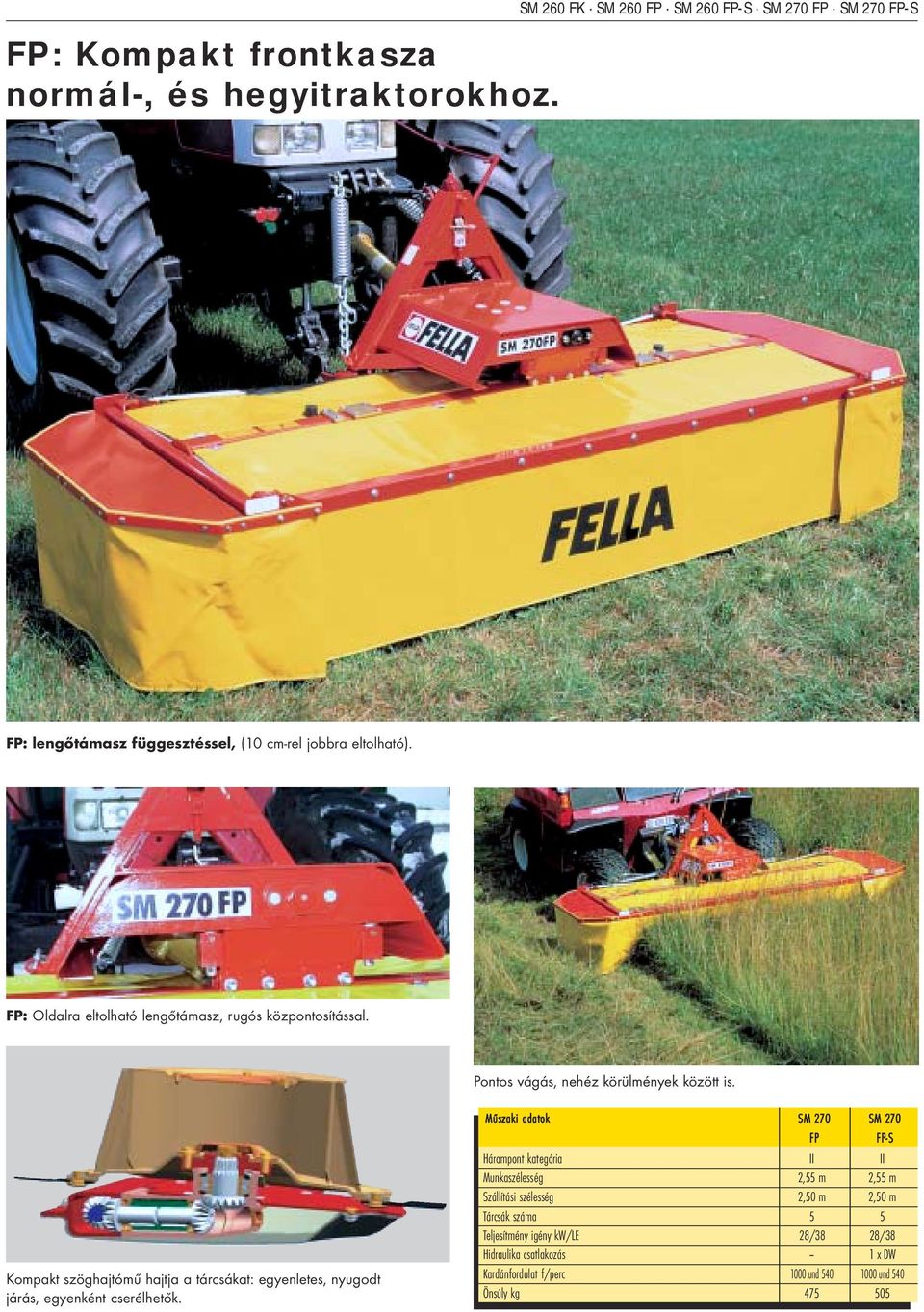

3 FP: Kompakt frontkasza normál-, és hegyitraktorokhoz. SM 260 FK SM 260 FP SM 260 FP-S SM 270 FP SM 270 FP-S FP: lengőtámasz függesztéssel, (10 cm-rel jobbra eltolható). FP: Oldalra eltolható lengőtámasz, rugós központosítással. Pontos vágás, nehéz körülmények között is. Kompakt szöghajtómű hajtja a tárcsákat: egyenletes, nyugodt járás, egyenként cserélhetők. SM 270 SM 270 FP FP-S Hárompont kategória II II Munkaszélesség 2,55 m 2,55 m Szállítási szélesség 2,50 m 2,50 m Tárcsák száma 5 5 Teljesítmény igény kw/le 28/38 28/38 Hidraulika csatlakozás -- 1 x DW Kardánfordulat f/perc 1000 und und 540 Önsúly kg

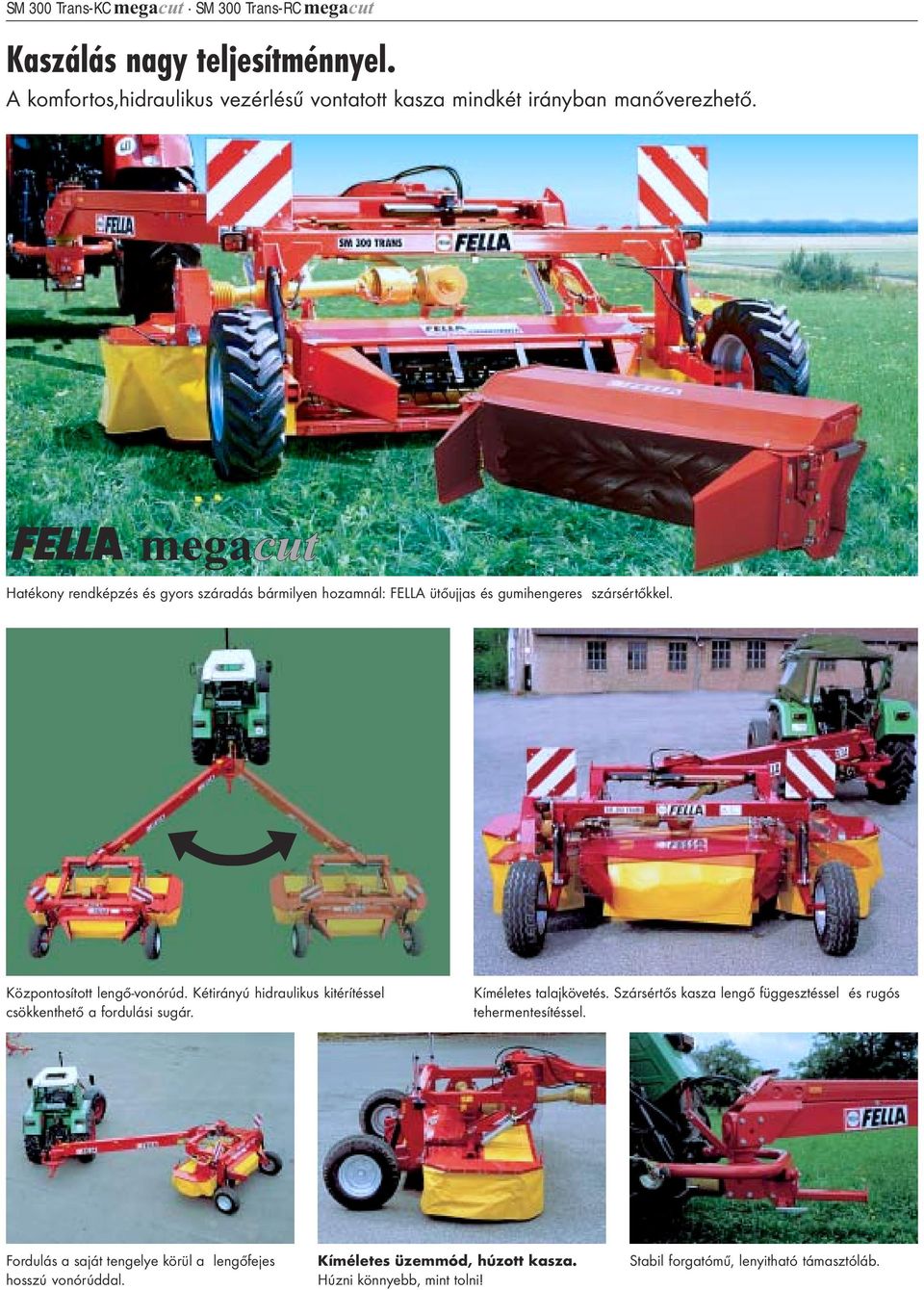

4 SM 300 Trans-KC megacut SM 300 Trans-RC megacut Kaszálás nagy teljesítménnyel. A komfortos,hidraulikus vezérlésű vontatott kasza mindkét irányban manőverezhető. Hatékony rendképzés és gyors száradás bármilyen hozamnál: FELLA ütőujjas és gumihengeres szársértőkkel. Központosított lengő-vonórúd. Kétirányú hidraulikus kitérítéssel csökkenthető a fordulási sugár. Kíméletes talajkövetés. Szársértős kasza lengő függesztéssel és rugós tehermentesítéssel. Fordulás a saját tengelye körül a lengőfejes hosszú vonórúddal. Kíméletes üzemmód, húzott kasza. Húzni könnyebb, mint tolni! Stabil forgatómű, lenyitható támasztóláb.

5 Optimális rendképzés a követő gépek számára. A követő gépek teljes szélessége kihasználható. SM 300 Trans-KC megacut SM 300 Trans-RC megacut A hidraulikus állítható rendterelők opcióként rendelhetők az SM 300 Trans-KC megacut és SM 300 Trans-RC megacut vontatott kaszákhoz. SM 300 SM 300 Trans-K ans-kc Trans-R ans-rc Munkaszélesség 3,00 m 3,00 m Szállítási szélesség 3,00 m 3,00 m Szállítási hossz 7,10 m 7,10 m Tárcsák száma x pengék száma 6 x 2 6 x 2 Kerékméret 10.0/ / PR AS Profil 8PR AS Profil Hidraulika csatlakozás 1 x EW 1 x EW 1 x DW 1 x DW Teljesítmény igény kw/le 66/90 66/90 Kardánfordulat f/perc 1000/ /540 Ütőujjas szársértő Széria -- Gumihengeres szársértő -- Széria Önsúly kg Rendképzés állítható rendterelőkkel. Optimális a követő gépek kiszolgálására.

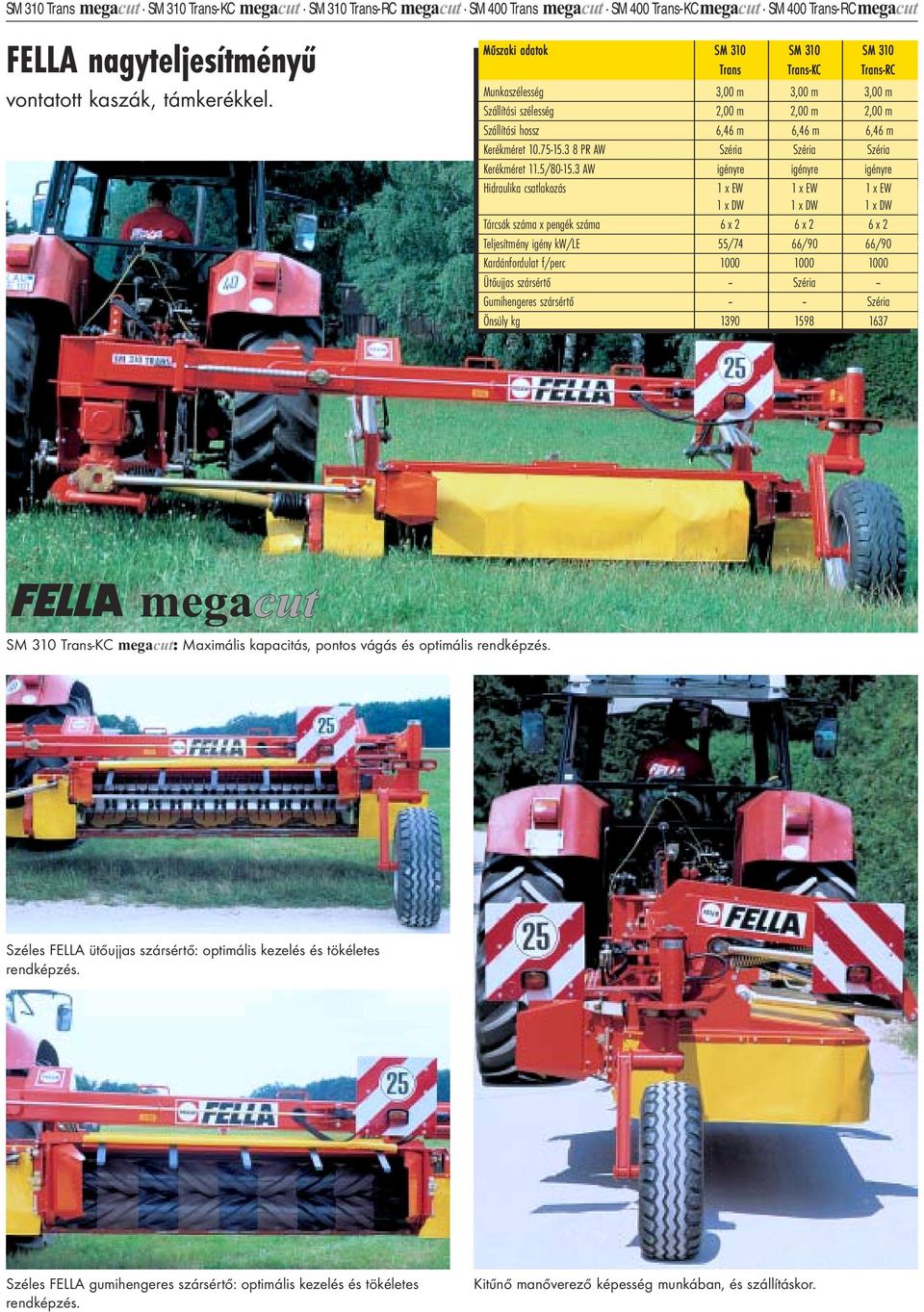

6 SM 310 Trans megacut SM 310 Trans-KC megacut SM 310 Trans-RC megacut SM 400 Trans megacut SM 400 Trans-KC megacut SM 400 Trans-RC megacut FELLA nagyteljesítményű vontatott kaszák, támkerékkel. SM 310 SM 310 SM 310 Trans Trans-K ans-kc Trans-R ans-rc Munkaszélesség 3,00 m 3,00 m 3,00 m Szállítási szélesség 2,00 m 2,00 m 2,00 m Szállítási hossz 6,46 m 6,46 m 6,46 m Kerékméret PR AW Széria Széria Széria Kerékméret 11.5/ AW igényre igényre igényre Hidraulika csatlakozás 1 x EW 1 x EW 1 x EW 1 x DW 1 x DW 1 x DW Tárcsák száma x pengék száma 6 x 2 6 x 2 6 x 2 Teljesítmény igény kw/le 55/74 66/90 66/90 Kardánfordulat f/perc Ütőujjas szársértő -- Széria -- Gumihengeres szársértő Széria Önsúly kg SM 310 Trans-KC megacut: Maximális kapacitás, pontos vágás és optimális rendképzés. Széles FELLA ütőujjas szársértő: optimális kezelés és tökéletes rendképzés. Széles FELLA gumihengeres szársértő: optimális kezelés és tökéletes rendképzés. Kitűnő manőverező képesség munkában, és szállításkor.

7 SM 310 Trans megacut SM 310 Trans-KC megacut SM 310 Trans-RC megacut SM 400 Trans megacut SM 400 Trans-KC megacut SM 400 Trans-RC megacut SM 400 SM 400 SM 400 Trans Trans-K ans-kc Trans-R ans-rc Munkaszélesség 4,00 m 4,00 m 4,00 m Szállítási szélesség 2,00 m 2,00 m 2,00 m Szállítási hossz 7,42 m 7,42 m 7,42 m Kerékméret PR AW Széria Széria Széria Kerékméret 11.5/ AW igényre igényre igényre Hidraulika csatlakozás 1 x EW 1 x EW 1 x EW 1 x DW 1 x DW 1 x DW Tárcsák száma x pengék száma 8 x 2 8 x 2 8 x 2 Teljesítmény igény kw/le 73/99 85/115 88/120 Kardánfordulat f/perc Ütőujjas szársértő -- Széria -- Gumihengeres szársértő Széria Önsúly kg SM 400 Trans-KC megacut: 4,00 m-es vontatott kasza támkerékkel. Gömbfejes függesztés, tehermentesítő rugóval. Hidraulikusan állítható és rögzíthető támasztókerék. Kereszthimbával megvezetett lengőhajtómű. Központi vágásmagasság állítás

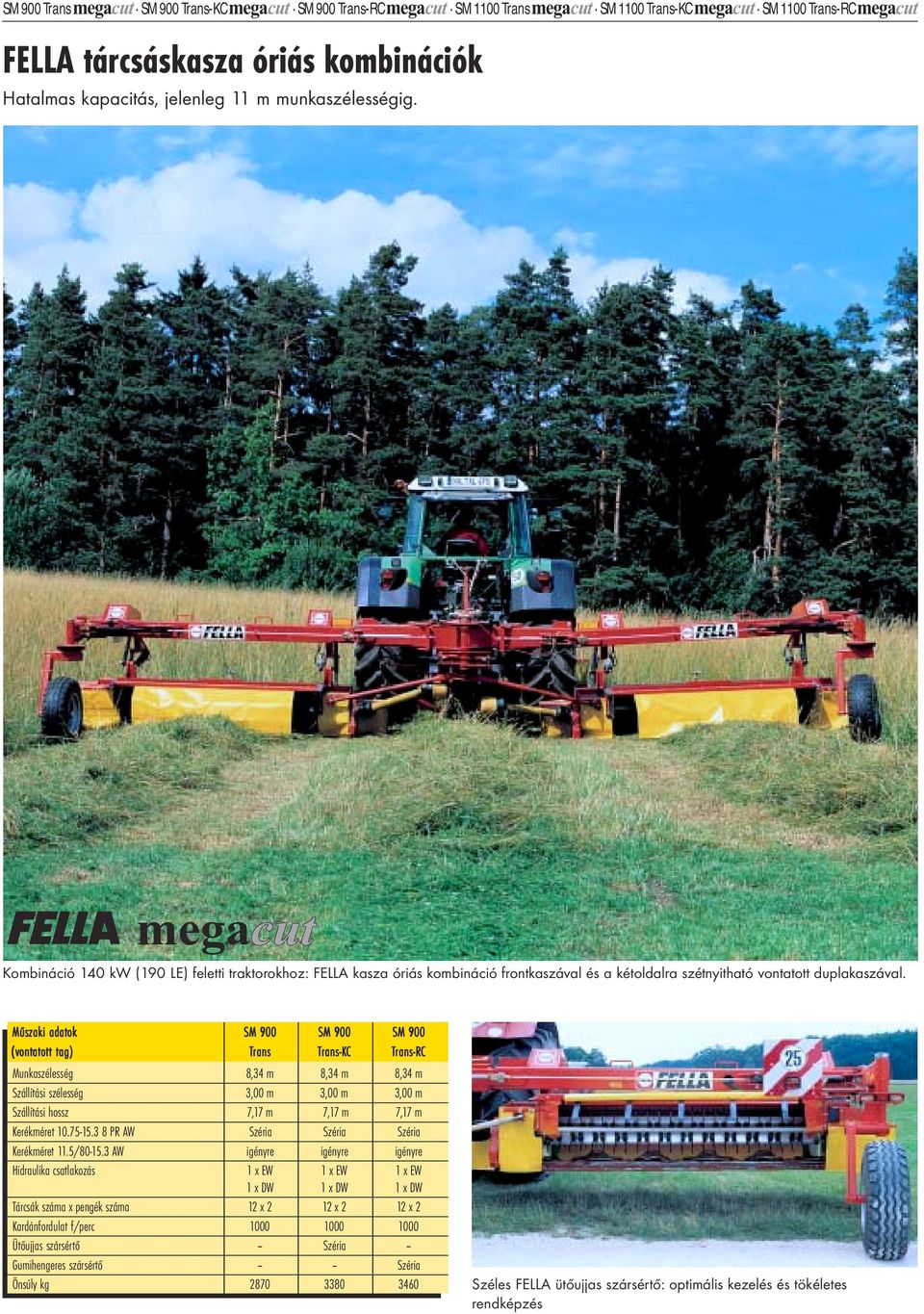

8 SM 900 Trans megacut SM 900 Trans-KC megacut SM 900 Trans-RC megacut SM 1100 Trans megacut SM 1100 Trans-KC megacut SM 1100 Trans-RC megacut FELLA tárcsáskasza óriás kombinációk Hatalmas kapacitás, jelenleg 11 m munkaszélességig. Kombináció 140 kw (190 LE) feletti traktorokhoz: FELLA kasza óriás kombináció frontkaszával és a kétoldalra szétnyitható vontatott duplakaszával. SM 900 SM 900 SM 900 (vont ontat atott tt tag) Trans Trans-K ans-kc Trans-R ans-rc Munkaszélesség 8,34 m 8,34 m 8,34 m Szállítási szélesség 3,00 m 3,00 m 3,00 m Szállítási hossz 7,17 m 7,17 m 7,17 m Kerékméret PR AW Széria Széria Széria Kerékméret 11.5/ AW igényre igényre igényre Hidraulika csatlakozás 1 x EW 1 x EW 1 x EW 1 x DW 1 x DW 1 x DW Tárcsák száma x pengék száma 12 x 2 12 x 2 12 x 2 Kardánfordulat f/perc Ütőujjas szársértő -- Széria -- Gumihengeres szársértő Széria Önsúly kg Széles FELLA ütőujjas szársértő: optimális kezelés és tökéletes rendképzés

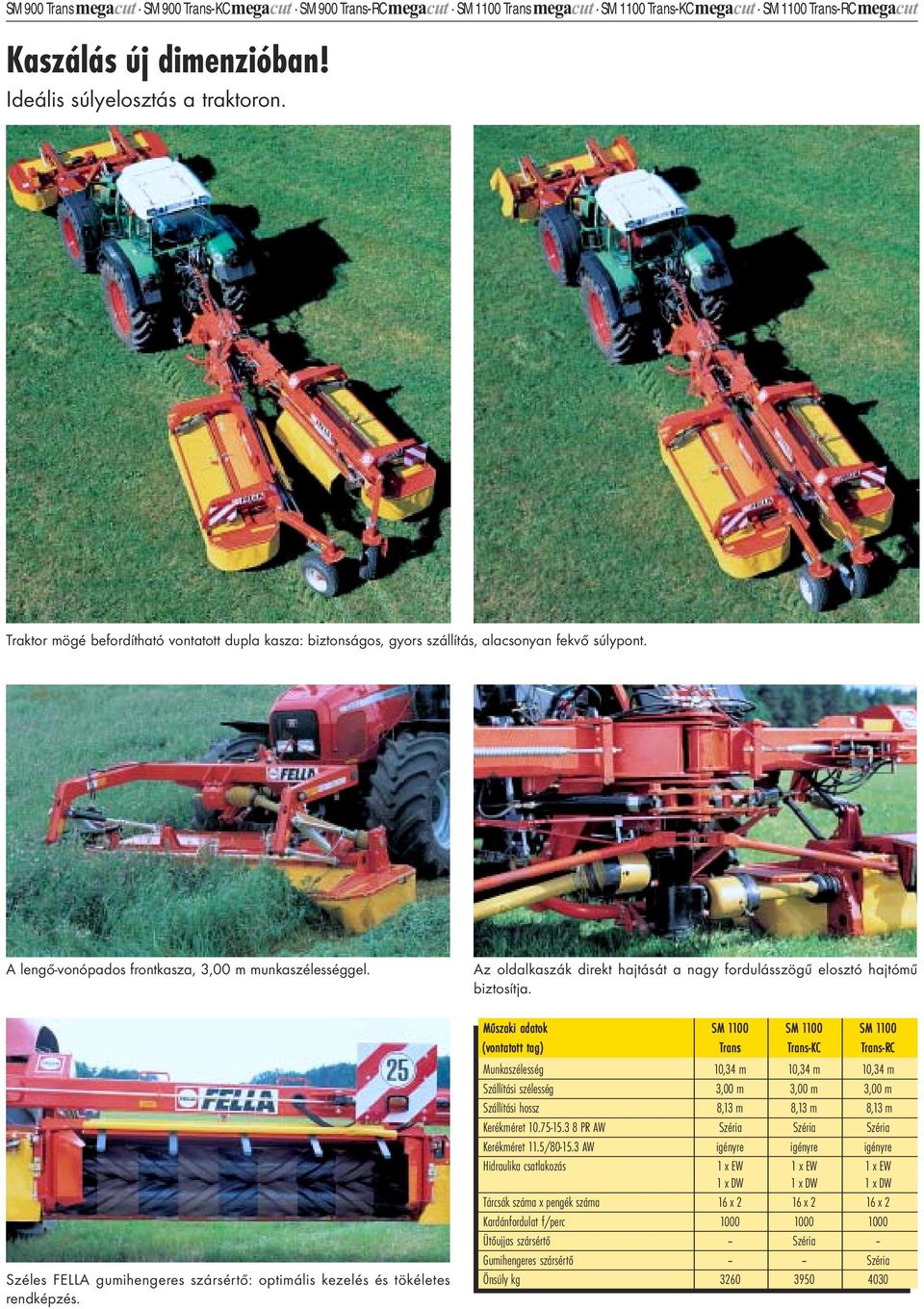

9 SM 900 Trans megacut SM 900 Trans-KC megacut SM 900 Trans-RC megacut SM 1100 Trans megacut SM 1100 Trans-KC megacut SM 1100 Trans-RC megacut Kaszálás új dimenzióban! Ideális súlyelosztás a traktoron. Traktor mögé befordítható vontatott dupla kasza: biztonságos, gyors szállítás, alacsonyan fekvő súlypont. A lengő-vonópados frontkasza, 3,00 m munkaszélességgel. Széles FELLA gumihengeres szársértő: optimális kezelés és tökéletes rendképzés. Az oldalkaszák direkt hajtását a nagy fordulásszögű elosztó hajtómű biztosítja. SM 1100 SM 1100 SM 1100 (vont ontat atott tt tag) Trans Trans-K ans-kc Trans-R ans-rc Munkaszélesség 10,34 m 10,34 m 10,34 m Szállítási szélesség 3,00 m 3,00 m 3,00 m Szállítási hossz 8,13 m 8,13 m 8,13 m Kerékméret PR AW Széria Széria Széria Kerékméret 11.5/ AW igényre igényre igényre Hidraulika csatlakozás 1 x EW 1 x EW 1 x EW 1 x DW 1 x DW 1 x DW Tárcsák száma x pengék száma 16 x 2 16 x 2 16 x 2 Kardánfordulat f/perc Ütőujjas szársértő -- Széria -- Gumihengeres szársértő Széria Önsúly kg

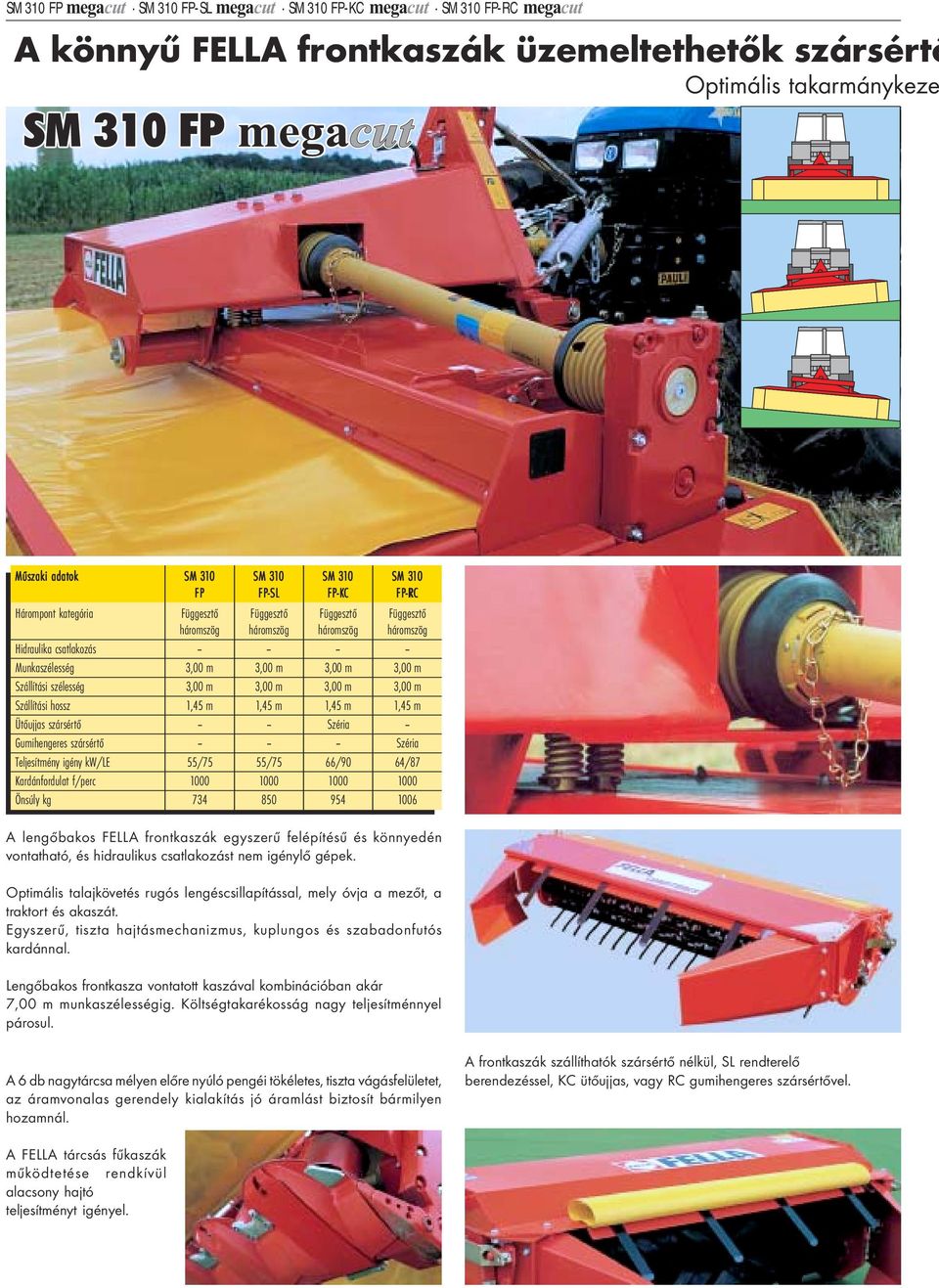

10 SM 310 FP megacut SM 310 FP-SL megacut SM 310 FP-KC megacut SM 310 FP-RC megacut A könnyű FELLA frontkaszák üzemeltethetők szársértő Optimális takarmánykeze SM 310 SM 310 SM 310 SM 310 FP FP-SL FP-K -KC FP-R -RC Hárompont kategória Függesztő Függesztő Függesztő Függesztő háromszög háromszög háromszög háromszög Hidraulika csatlakozás Munkaszélesség 3,00 m 3,00 m 3,00 m 3,00 m Szállítási szélesség 3,00 m 3,00 m 3,00 m 3,00 m Szállítási hossz 1,45 m 1,45 m 1,45 m 1,45 m Ütőujjas szársértő Széria -- Gumihengeres szársértő Széria Teljesítmény igény kw/le 55/75 55/75 66/90 64/87 Kardánfordulat f/perc Önsúly kg A lengőbakos FELLA frontkaszák egyszerű felépítésű és könnyedén vontatható, és hidraulikus csatlakozást nem igénylő gépek. Optimális talajkövetés rugós lengéscsillapítással, mely óvja a mezőt, a traktort és akaszát. Egyszerű, tiszta hajtásmechanizmus, kuplungos és szabadonfutós kardánnal. Lengőbakos frontkasza vontatott kaszával kombinációban akár 7,00 m munkaszélességig. Költségtakarékosság nagy teljesítménnyel párosul. A 6 db nagytárcsa mélyen előre nyúló pengéi tökéletes, tiszta vágásfelületet, az áramvonalas gerendely kialakítás jó áramlást biztosít bármilyen hozamnál. A frontkaszák szállíthatók szársértő nélkül, SL rendterelő berendezéssel, KC ütőujjas, vagy RC gumihengeres szársértővel. A FELLA tárcsás fűkaszák működtetése rendkívül alacsony hajtó teljesítményt igényel.

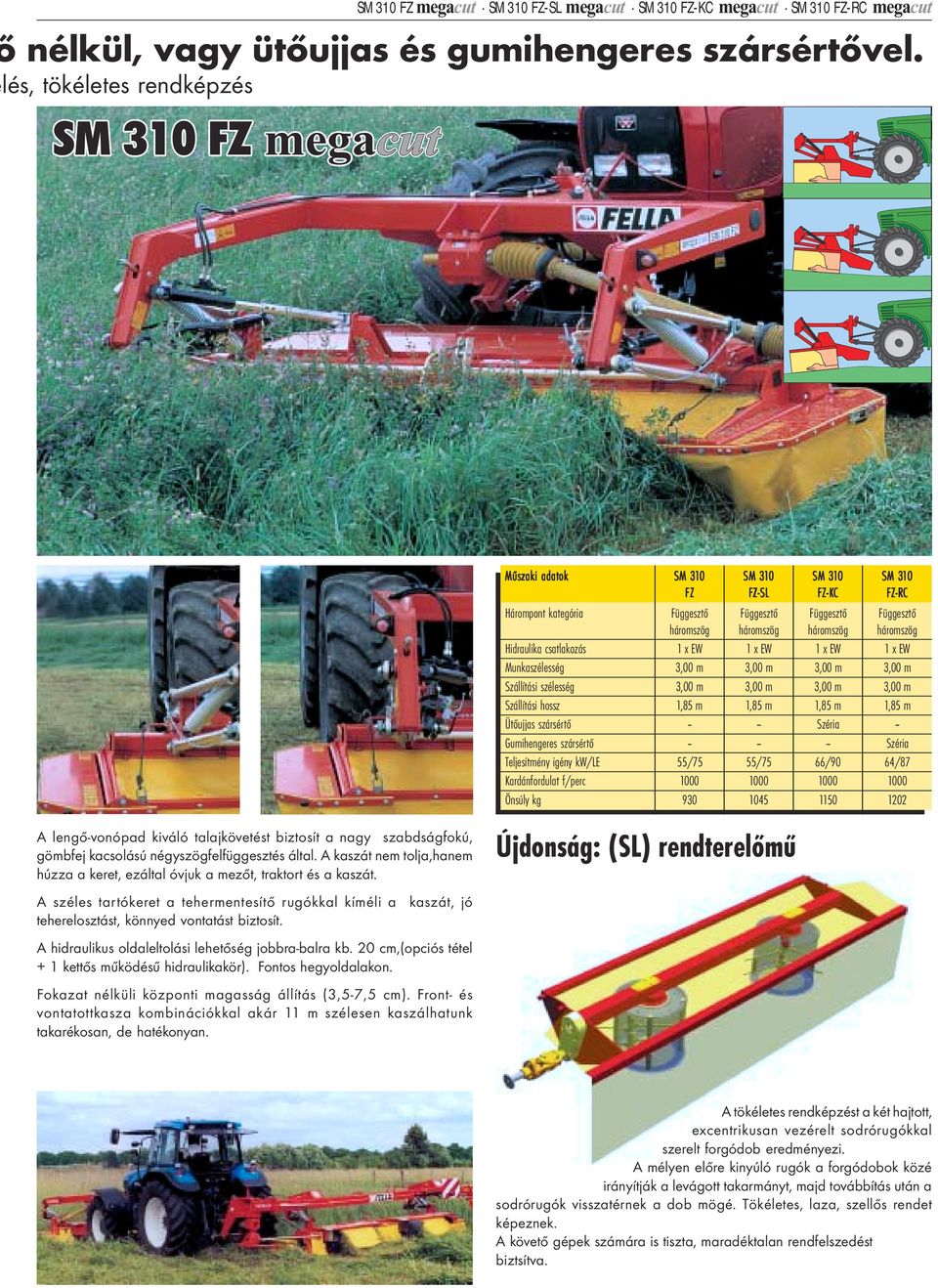

11 SM 310 FZ megacut SM 310 FZ-SL megacut SM 310 FZ-KC megacut SM 310 FZ-RC megacut nélkül, vagy ütőujjas és gumihengeres szársértővel. lés, tökéletes rendképzés A lengő-vonópad kiváló talajkövetést biztosít a nagy szabdságfokú, gömbfej kacsolású négyszögfelfüggesztés által. A kaszát nem tolja,hanem húzza a keret, ezáltal óvjuk a mezőt, traktort és a kaszát. A széles tartókeret a tehermentesítő rugókkal kíméli a kaszát, jó teherelosztást, könnyed vontatást biztosít. A hidraulikus oldaleltolási lehetőség jobbra-balra kb. 20 cm,(opciós tétel + 1 kettős működésű hidraulikakör). Fontos hegyoldalakon. Fokazat nélküli központi magasság állítás (3,5-7,5 cm). Front- és vontatottkasza kombinációkkal akár 11 m szélesen kaszálhatunk takarékosan, de hatékonyan. SM 310 SM 310 SM 310 SM 310 FZ FZ-SL FZ-KC FZ-RC Hárompont kategória Függesztő Függesztő Függesztő Függesztő háromszög háromszög háromszög háromszög Hidraulika csatlakozás 1 x EW 1 x EW 1 x EW 1 x EW Munkaszélesség 3,00 m 3,00 m 3,00 m 3,00 m Szállítási szélesség 3,00 m 3,00 m 3,00 m 3,00 m Szállítási hossz 1,85 m 1,85 m 1,85 m 1,85 m Ütőujjas szársértő Széria -- Gumihengeres szársértő Széria Teljesítmény igény kw/le 55/75 55/75 66/90 64/87 Kardánfordulat f/perc Önsúly kg Újdonság: (SL) rendterelőmű A tökéletes rendképzést a két hajtott, excentrikusan vezérelt sodrórugókkal szerelt forgódob eredményezi. A mélyen előre kinyúló rugók a forgódobok közé irányítják a levágott takarmányt, majd továbbítás után a sodrórugók visszatérnek a dob mögé. Tökéletes, laza, szellős rendet képeznek. A követő gépek számára is tiszta, maradéktalan rendfelszedést biztsítva.

12 KC 210 D KC 270 D KC 210 D/KC 270 D: FELLA ütőujjas szársértő (vontatott) Kombinálva valamennyi frontkaszával: gyors száradás, optimális rendképzés. KC C D Hárompont kategória I/II Munkaszélesség 1,25 m Teljes szélesség 1,84 m Teljesítmény igény kw/le 12/16 Kardánfordulat f/perc 540/1000 Önsúly kg 366 FELLA vontatott szársértő: optimális súlyelosztás minden traktor fajtánál. KC 210 D: szársértővel optimális az összes hegyi traktor súlyelosztása. A szársértő nagy mozgásszabadságú függesztő szerkezete (utánfutó-berendezés) tág lengéstartománnyal bír. Kíméletes továbbitás, beállítható szársértő intenzitás, tiszta felszedés a kerekek magasságállításával. Ballonos köpenyek (16/ PR). FELLA ütőujjas szársértő szőnyegrend terítővel. Opciós felszerelés a hatékonyabb száradás érdekében min. -1 KC C 270 D Hárompont kategória I/II Munkaszélesség 1,73 m Teljes szélesség 2,32 m Teljesítmény igény kw/le 15/20 Kardánfordulat f/perc 540/1000 Önsúly kg 391 A kardánfordulat U= 540/1000 megváltoztatható ékszíjtárcsa cserével. 540 min. -1 KC 270 D: Vontatott ütőujjas szársértő, nagy mozgásszabadságú függesztőszerkezettel (utánfutóberendezés). Kíméletes továbbítás, beállítható szársértő intenzitás, tiszta felszedés a kerekek magasságállításával is befolyásolható. Ballonos köpenyek (16/ PR).

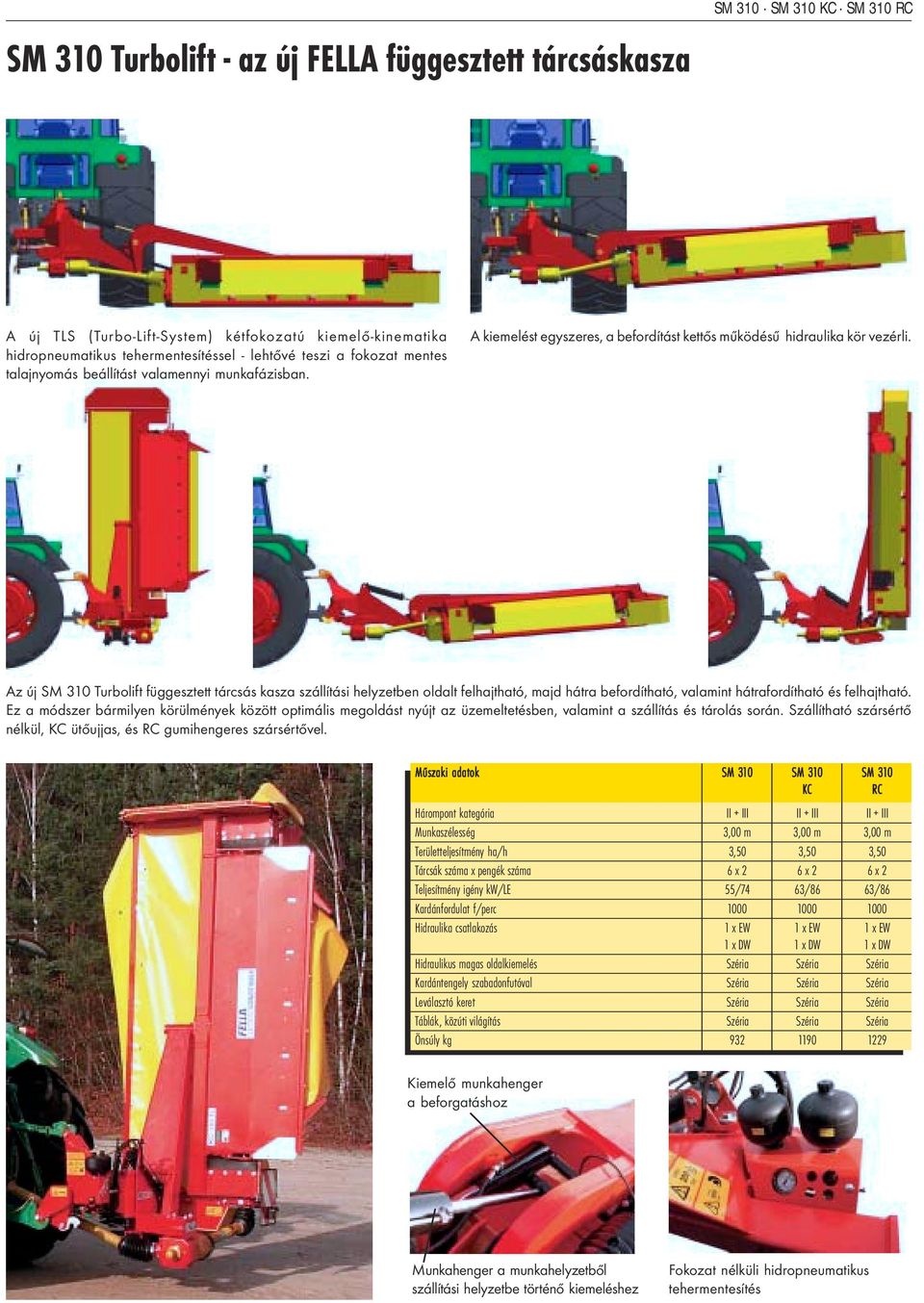

13 SM 310 Turbolift - az új FELLA függesztett tárcsáskasza SM 310 SM 310 KC SM 310 RC A új TLS (Turbo-Lift-System) kétfokozatú kiemelő-kinematika hidropneumatikus tehermentesítéssel - lehtővé teszi a fokozat mentes talajnyomás beállítást valamennyi munkafázisban. A kiemelést egyszeres, a befordítást kettős működésű hidraulika kör vezérli. Az új SM 310 Turbolift függesztett tárcsás kasza szállítási helyzetben oldalt felhajtható, majd hátra befordítható, valamint hátrafordítható és felhajtható. Ez a módszer bármilyen körülmények között optimális megoldást nyújt az üzemeltetésben, valamint a szállítás és tárolás során. Szállítható szársértő nélkül, KC ütőujjas, és RC gumihengeres szársértővel. SM 310 SM 310 SM 310 KC RC Hárompont kategória II + III II + III II + III Munkaszélesség 3,00 m 3,00 m 3,00 m Területteljesítmény ha/h 3,50 3,50 3,50 Tárcsák száma x pengék száma 6 x 2 6 x 2 6 x 2 Teljesítmény igény kw/le 55/74 63/86 63/86 Kardánfordulat f/perc Hidraulika csatlakozás 1 x EW 1 x EW 1 x EW 1 x DW 1 x DW 1 x DW Hidraulikus magas oldalkiemelés Széria Széria Széria Kardántengely szabadonfutóval Széria Széria Széria Leválasztó keret Széria Széria Széria Táblák, közúti világítás Széria Széria Széria Önsúly kg Kiemelő munkahenger a beforgatáshoz Munkahenger a munkahelyzetből szállítási helyzetbe történő kiemeléshez Fokozat nélküli hidropneumatikus tehermentesítés

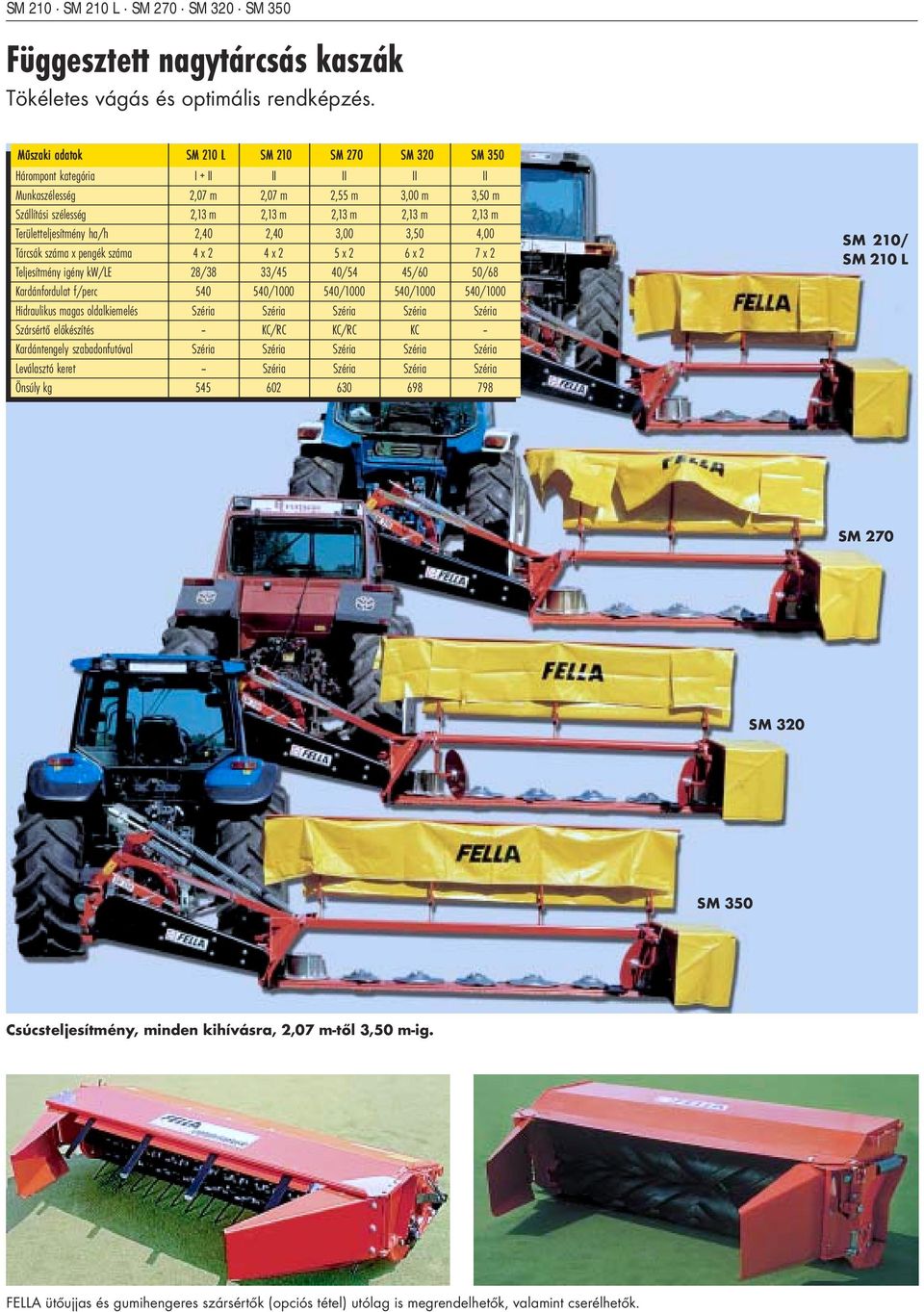

14 SM 210 SM 210 L SM 270 SM 320 SM 350 Függesztett nagytárcsás kaszák Tökéletes vágás és optimális rendképzés. SM L SM 210 SM 270 SM 320 SM 350 Hárompont kategória I + II II II II II Munkaszélesség 2,07 m 2,07 m 2,55 m 3,00 m 3,50 m Szállítási szélesség 2,13 m 2,13 m 2,13 m 2,13 m 2,13 m Területteljesítmény ha/h 2,40 2,40 3,00 3,50 4,00 Tárcsák száma x pengék száma 4 x 2 4 x 2 5 x 2 6 x 2 7 x 2 Teljesítmény igény kw/le 28/38 33/45 40/54 45/60 50/68 Kardánfordulat f/perc / / / /1000 Hidraulikus magas oldalkiemelés Széria Széria Széria Széria Széria Szársértő előkészítés -- KC/RC KC/RC KC -- Kardántengely szabadonfutóval Széria Széria Széria Széria Széria Leválasztó keret -- Széria Széria Széria Széria Önsúly kg SM 210/ SM 210 L SM 270 SM 320 SM 350 Csúcsteljesítmény, minden kihívásra, 2,07 m-től 3,50 m-ig. FELLA ütőujjas és gumihengeres szársértők (opciós tétel) utólag is megrendelhetők, valamint cserélhetők.

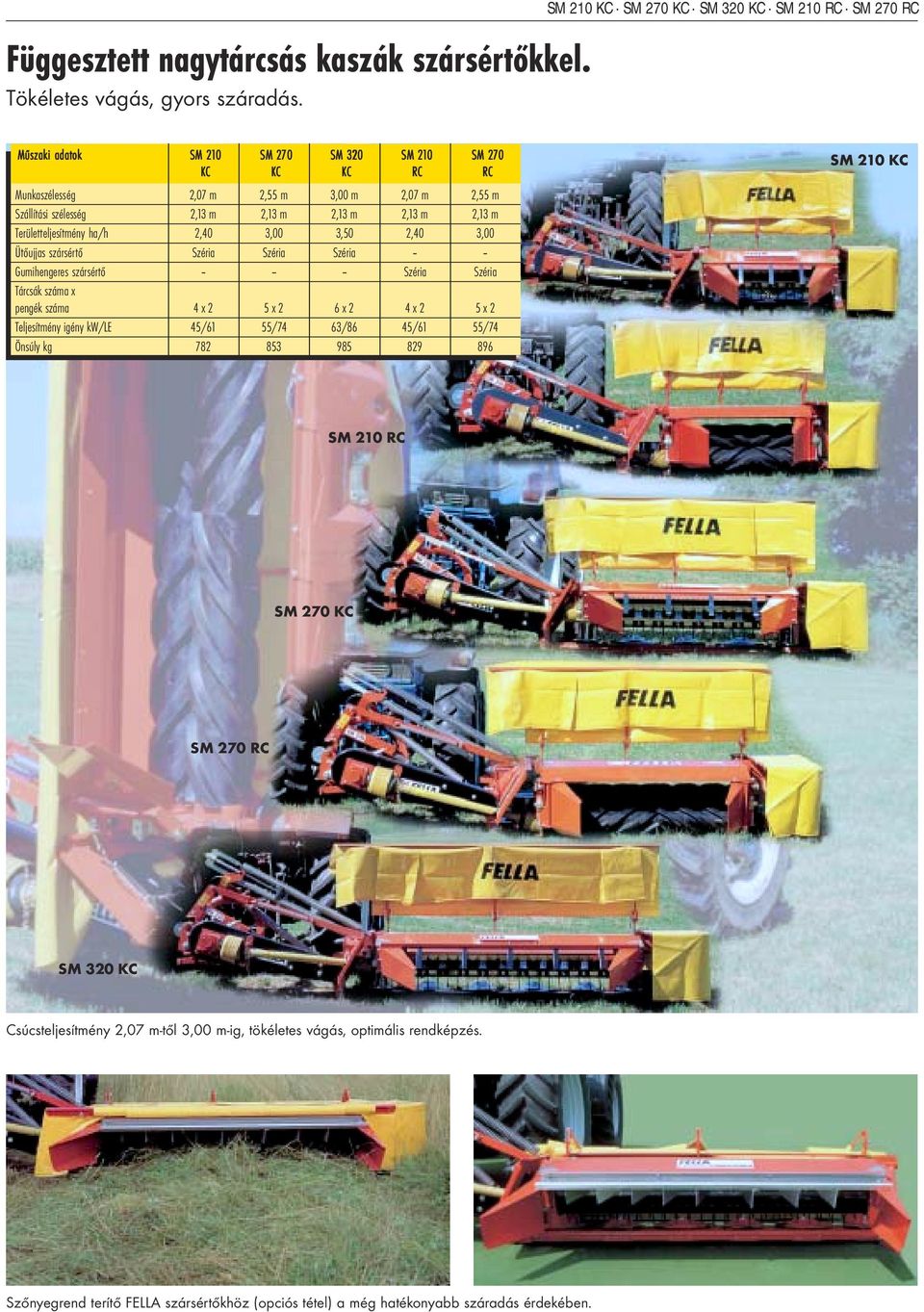

15 Függesztett nagytárcsás kaszák szársértőkkel. Tökéletes vágás, gyors száradás. SM 210 KC SM 270 KC SM 320 KC SM 210 RC SM 270 RC SM 210 SM 270 SM 320 SM 210 SM 270 KC KC KC RC RC Munkaszélesség 2,07 m 2,55 m 3,00 m 2,07 m 2,55 m Szállítási szélesség 2,13 m 2,13 m 2,13 m 2,13 m 2,13 m Területteljesítmény ha/h 2,40 3,00 3,50 2,40 3,00 Ütőujjas szársértő Széria Széria Széria Gumihengeres szársértő Széria Széria Tárcsák száma x pengék száma 4 x 2 5 x 2 6 x 2 4 x 2 5 x 2 Teljesítmény igény kw/le 45/61 55/74 63/86 45/61 55/74 Önsúly kg SM 210 KC SM 210 RC SM 270 KC SM 270 RC SM 320 KC Csúcsteljesítmény 2,07 m-től 3,00 m-ig, tökéletes vágás, optimális rendképzés. Szőnyegrend terítő FELLA szársértőkhöz (opciós tétel) a még hatékonyabb száradás érdekében.

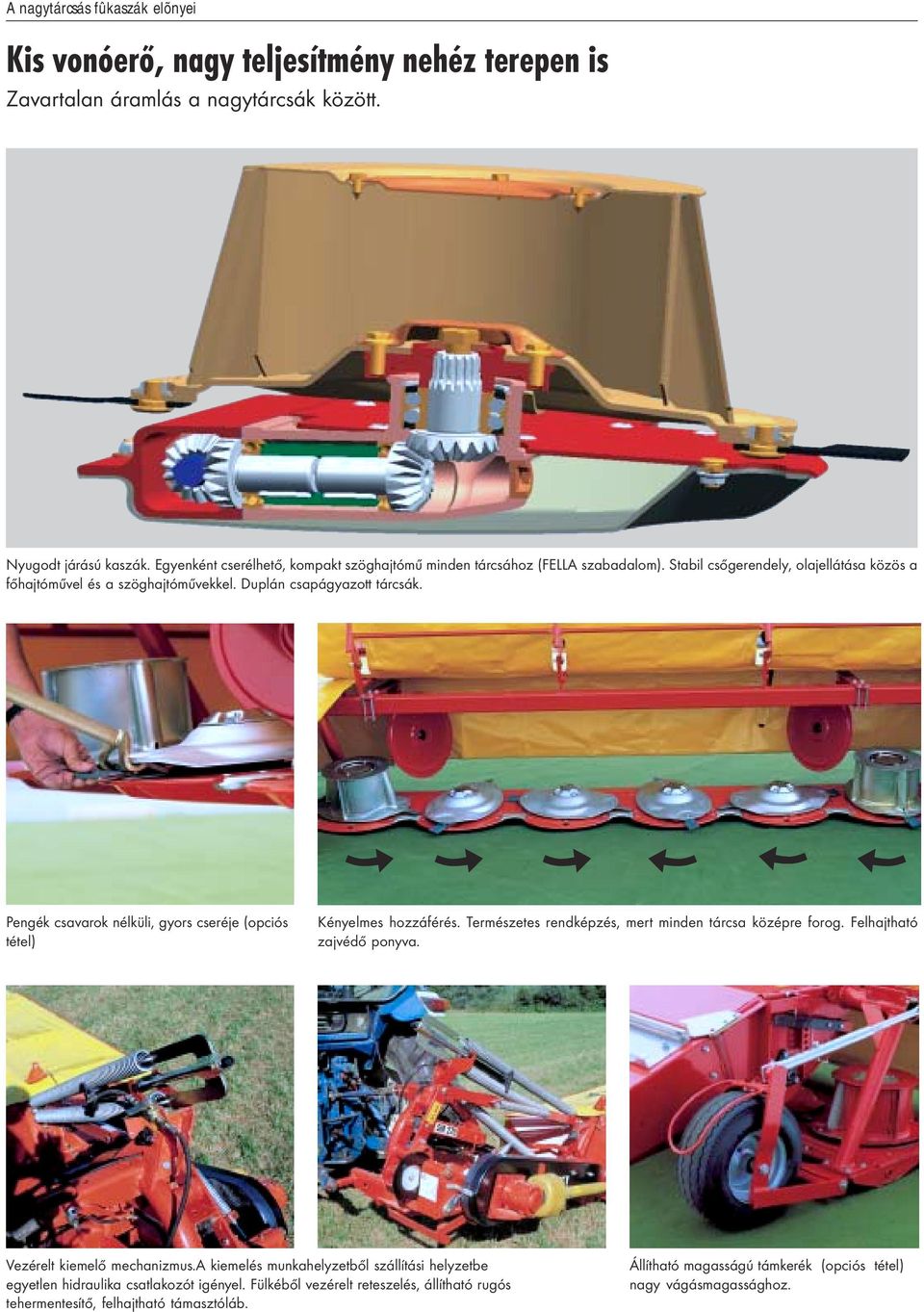

16 A nagytárcsás fûkaszák elõnyei Kis vonóerő, nagy teljesítmény nehéz terepen is Zavartalan áramlás a nagytárcsák között. Nyugodt járású kaszák. Egyenként cserélhető, kompakt szöghajtómű minden tárcsához (FELLA szabadalom). Stabil csőgerendely, olajellátása közös a főhajtóművel és a szöghajtóművekkel. Duplán csapágyazott tárcsák. Pengék csavarok nélküli, gyors cseréje (opciós tétel) Kényelmes hozzáférés. Természetes rendképzés, mert minden tárcsa középre forog. Felhajtható zajvédő ponyva. Vezérelt kiemelő mechanizmus.a kiemelés munkahelyzetből szállítási helyzetbe egyetlen hidraulika csatlakozót igényel. Fülkéből vezérelt reteszelés, állítható rugós tehermentesítő, felhajtható támasztóláb. Állítható magasságú támkerék (opciós tétel) nagy vágásmagassághoz.

17 A nagytárcsás fûkaszák elõnyei FELLA függesztett tárcsás kaszák Kis vonóerő igényű kaszák, tőkéletes vágás, akadálymentes áramlás. Áramvonalas gerendely, kopásálló csúszótalpak. Nagytárcsák mélyen előre kinyúló kaszapengékkel. FELLA szársértők Optimális takarmány kezelés és tökéletes rendképzés, igény szerint ütőujjas (KC 210, KC 270, KC 320) és gumihengeres (RC 210, RC 270) szársértőkkel.

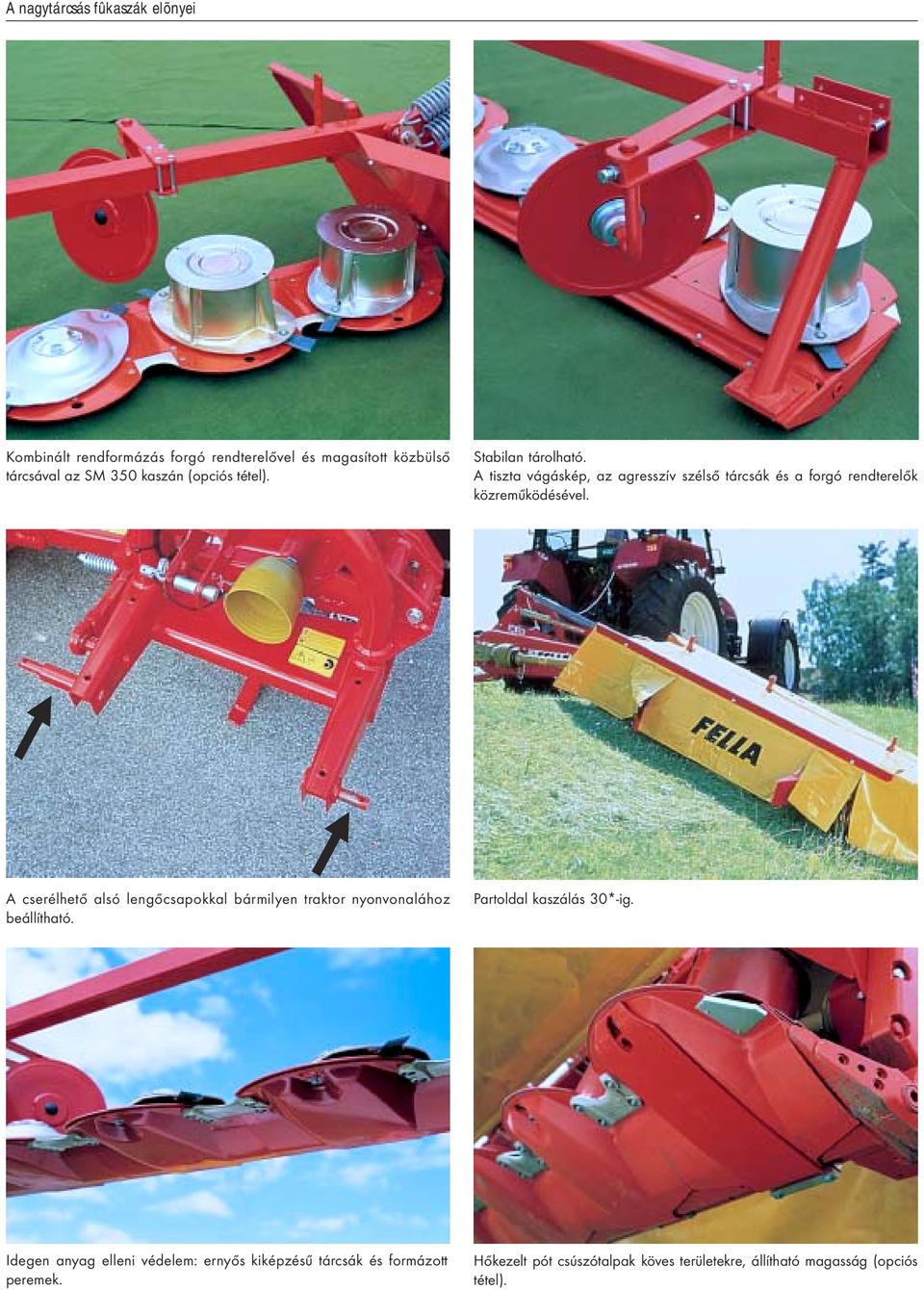

18 A nagytárcsás fûkaszák elõnyei Kombinált rendformázás forgó rendterelővel és magasított közbülső tárcsával az SM 350 kaszán (opciós tétel). Stabilan tárolható. A tiszta vágáskép, az agresszív szélső tárcsák és a forgó rendterelők közreműködésével. A cserélhető alsó lengőcsapokkal bármilyen traktor nyonvonalához beállítható. Partoldal kaszálás 30*-ig. Idegen anyag elleni védelem: ernyős kiképzésű tárcsák és formázott peremek. Hőkezelt pót csúszótalpak köves területekre, állítható magasság (opciós tétel).

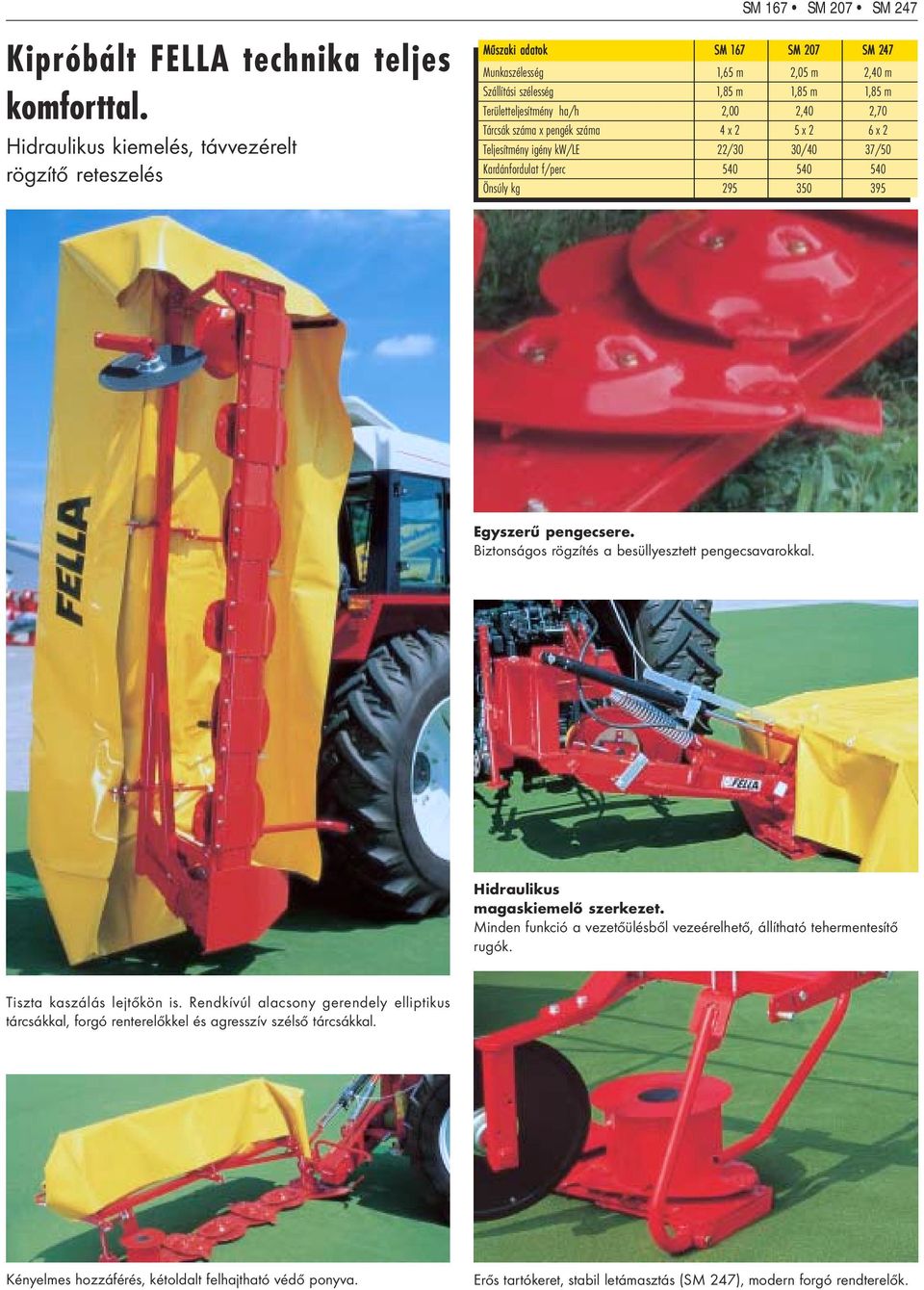

19 SM 167 SM 207 SM 247 Kipróbált FELLA technika teljes komforttal. Hidraulikus kiemelés, távvezérelt rögzítő reteszelés SM 167 SM 207 SM 247 Munkaszélesség 1,65 m 2,05 m 2,40 m Szállítási szélesség 1,85 m 1,85 m 1,85 m Területteljesítmény ha/h 2,00 2,40 2,70 Tárcsák száma x pengék száma 4 x 2 5 x 2 6 x 2 Teljesítmény igény kw/le 22/30 30/40 37/50 Kardánfordulat f/perc Önsúly kg Egyszerű pengecsere. Biztonságos rögzítés a besüllyesztett pengecsavarokkal. Hidraulikus magaskiemelő szerkezet. Minden funkció a vezetőülésből vezeérelhető, állítható tehermentesítő rugók. Tiszta kaszálás lejtőkön is. Rendkívúl alacsony gerendely elliptikus tárcsákkal, forgó renterelőkkel és agresszív szélső tárcsákkal. Kényelmes hozzáférés, kétoldalt felhajtható védő ponyva. Erős tartókeret, stabil letámasztás (SM 247), modern forgó rendterelők.

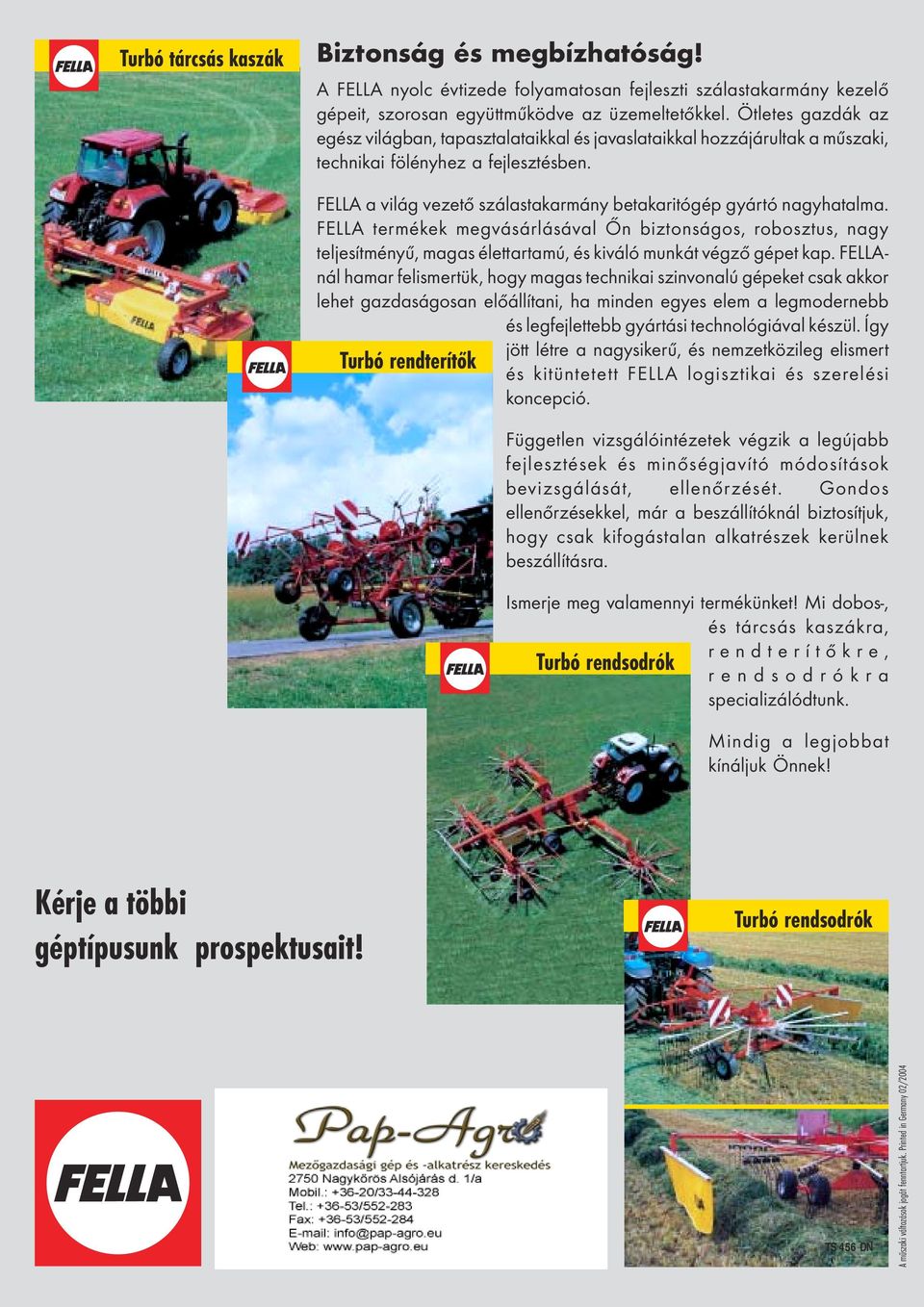

20 Turbó tárcsás kaszák Biztonság és megbízhatóság! A FELLA nyolc évtizede folyamatosan fejleszti szálastakarmány kezelő gépeit, szorosan együttműködve az üzemeltetőkkel. Ötletes gazdák az egész világban, tapasztalataikkal és javaslataikkal hozzájárultak a műszaki, technikai fölényhez a fejlesztésben. FELLA a világ vezető szálastakarmány betakaritógép gyártó nagyhatalma. FELLA termékek megvásárlásával Őn biztonságos, robosztus, nagy teljesítményű, magas élettartamú, és kiváló munkát végző gépet kap. FELLAnál hamar felismertük, hogy magas technikai szinvonalú gépeket csak akkor lehet gazdaságosan előállítani, ha minden egyes elem a legmodernebb és legfejlettebb gyártási technológiával készül. Így jött létre a nagysikerű, és nemzetközileg elismert Turbó rendterítők és kitüntetett FELLA logisztikai és szerelési koncepció. Független vizsgálóintézetek végzik a legújabb fejlesztések és minőségjavító módosítások bevizsgálását, ellenőrzését. Gondos ellenőrzésekkel, már a beszállítóknál biztosítjuk, hogy csak kifogástalan alkatrészek kerülnek beszállításra. Ismerje meg valamennyi termékünket! Mi dobos-, és tárcsás kaszákra, rendterítőkre, Turbó rendsodrók rendsodrókra specializálódtunk. Mindig a legjobbat kínáljuk Önnek! Kérje a többi géptípusunk prospektusait! Turbó rendsodrók TS 456 DN A műszaki változások jogát fenntartjuk. Printed in Germany 02/2004
