1 Gabona Kombájn VECTOR 420 Regionális disztribútor: V 01_05.15 VEKTOR HOLDING Kft Vámosszabadi, Hrsz. 059/94» Telefon: / » info@vektor-mezogep.hu» , Russia, Rostov-on-Don, Ul. Menzhinskogo, 2 Tel: +7 (863) , Fax: +7 (863) market@oaorsm.ru

2 3 04 ROSTSELMASH Global 06 Power Stream vágóasztal 08 Ferdefelhordó A sikeres kezdet 10 Cséplő berendezés Maximális termelékenység 12 Leválasztás és tisztítás Tiszta eredmény 14 Magtartály Minden ellenőrzés alatt 16 Munkavégzés teljes kapacitással 18 Motor és alváz Bármilyen feladatra kész 20 Komfort fülke Teljes kényelem 22 Vágóasztalok különböző termények aratáshoz Adapterek és felszerelések különböző termények aratásához 24 Szerviz 25 Műszaki adatok A ROSTSELMASH CSOPORT A VILÁG ÖT LEGNAGYOBB MEZŐGAZDASÁGI GÉPGYÁRTÓJA KÖZÉ TARTOZIK.

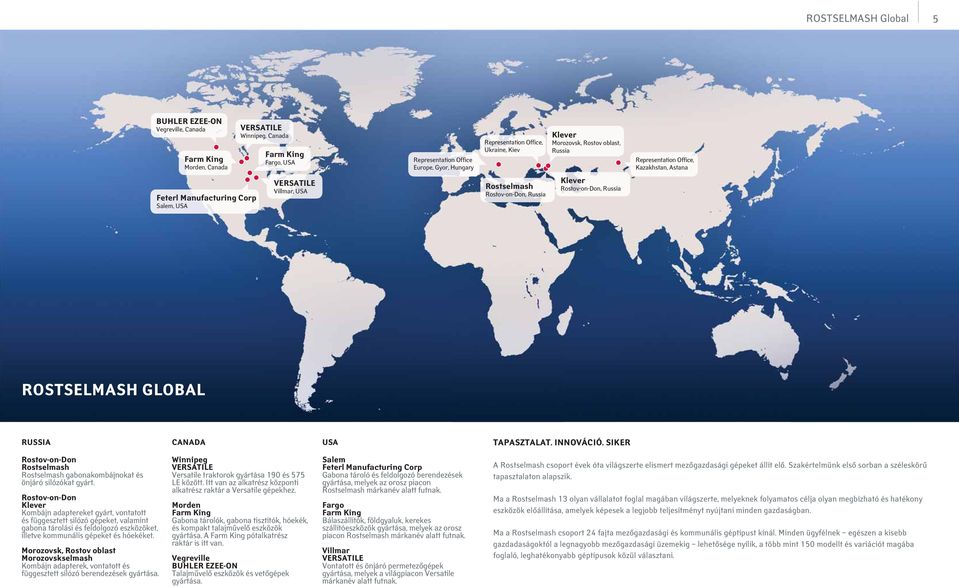

3 ROSTSELMASH Global 5 BUHLER EZEE-ON Vegreville, Canada Farm King Morden, Canada VERSATILE Winnipeg, Canada Farm King Fargo, USA Representation Office Europe, Gyor, Hungary Representation Office, Ukraine, Kiev Klever Morozovsk, Rostov oblast, Russia Representation Office, Kazakhstan, Astana Feterl Manufacturing Corp Salem, USA VERSATILE Villmar, USA Rostselmash Rostov-on-Don, Russia Klever Rostov-on-Don, Russia ROSTSELMASH GLOBAL RUSSIA CANADA USA TAPASZTALAT. INNOVÁCIÓ. SIKER Rostov-on-Don Rostselmash Rostselmash gabonakombájnokat és önjáró silózókat gyárt. Rostov-on-Don Klever Kombájn adaptereket gyárt, vontatott és függesztett silózó gépeket, valamint gabona tárolási és feldolgozó eszközöket, illetve kommunális gépeket és hóekéket. Morozovsk, Rostov oblast Morozovskselmash Kombájn adapterek, vontatott és függesztett silózó berendezések gyártása. Winnipeg VERSATILE Versatile traktorok gyártása 190 és 575 LE között. Itt van az alkatrész központi alkatrész raktár a Versatile gépekhez. Morden Farm King Gabona tárolók, gabona tisztítók, hóekék, és kompakt talajművelő eszközök gyártása. A Farm King pótalkatrész raktár is itt van. Vegreville BUHLER EZEE-ON Talajművelő eszközök és vetőgépek gyártása. Salem Feterl Manufacturing Corp Gabona tároló és feldolgozó berendezések gyártása, melyek az orosz piacon Rostselmash márkanév alatt futnak. Fargo Farm King Bálaszállítók, földgyaluk, kerekes szállítóeszközök gyártása, melyek az orosz piacon Rostselmash márkanév alatt futnak. Villmar VERSATILE Vontatott és önjáró permetezőgépek gyártása, melyek a világpiacon Versatile márkanév alatt futnak. A Rostselmash csoport évek óta világszerte elismert mezőgazdasági gépeket állít elő. Szakértelmünk első sorban a széleskörű tapasztalaton alapszik. Ma a Rostselmash 13 olyan vállalatot foglal magában világszerte, melyeknek folyamatos célja olyan megbízható és hatékony eszközök előállítása, amelyek képesek a legjobb teljesítményt nyújtani minden gazdaságban. Ma a Rostselmash csoport 24 fajta mezőgazdasági és kommunális géptípust kínál. Minden ügyfélnek egészen a kisebb gazdadaságoktól a legnagyobb mezőgazdasági üzemekig lehetősége nyílik, a több mint 150 modellt és variációt magába foglaló, leghatékonyabb géptípusok közül választani.

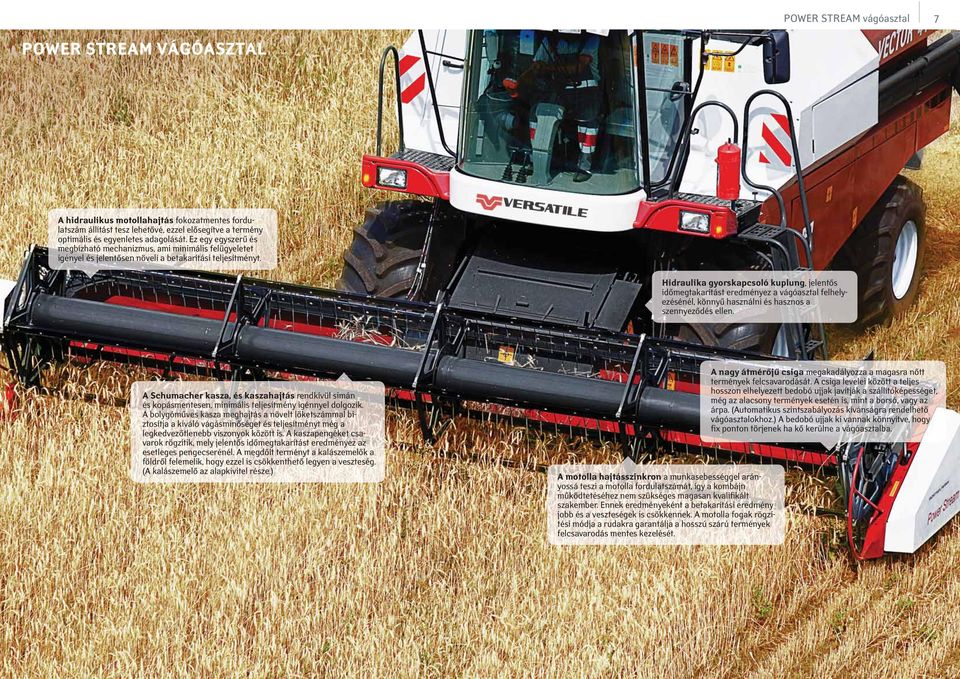

4 POWER STREAM vágóasztal 7 POWER STREAM VÁGÓASZTAL A hidraulikus motollahajtás fokozatmentes fordulatszám állítást tesz lehetővé, ezzel elősegítve a termény optimális és egyenletes adagolását. Ez egy egyszerű és megbízható mechanizmus, ami minimális felügyeletet igényel és jelentősen növeli a betakarítási teljesítményt. Hidraulika gyorskapcsoló kuplung, jelentős időmegtakarítást eredményez a vágóasztal felhelyezésénél, könnyű használni és hasznos a szennyeződés ellen. A Schumacher kasza, és kaszahajtás rendkívül simán és kopásmentesen, minimális teljesítmény igénnyel dolgozik. A bolygóműves kasza meghajtás a növelt löketszámmal biztosítja a kiváló vágásminőséget és teljesítményt még a legkedvezőtlenebb viszonyok között is. A kaszapengéket csavarok rögzítik, mely jelentős időmegtakarítást eredményez az esetleges pengecserénél. A megdőlt terményt a kalászemelők a földről felemelik, hogy ezzel is csökkenthető legyen a veszteség. (A kalászemelő az alapkivitel része.) A motolla hajtásszinkron a munkasebességgel arányossá teszi a motolla fordulatszámát, így a kombájn működtetéséhez nem szükséges magasan kvalifikált szakember. Ennek eredményeként a betakarítási eredmény jobb és a veszteségek is csökkennek. A motolla fogak rögzítési módja a rudakra garantálja a hosszú szárú termények felcsavarodás mentes kezelését. A nagy átmérőjű csiga megakadályozza a magasra nőtt termények felcsavarodását. A csiga levelei között a teljes hosszon elhelyezett bedobó ujjak javítják a szállítóképességet, még az alacsony termények esetén is, mint a borsó, vagy az árpa. (Automatikus szintszabályozás kívánságra rendelhető vágóasztalokhoz.) A bedobó ujjak ki vannak könnyítve, hogy fix ponton törjenek ha kő kerülne a vágóasztalba.

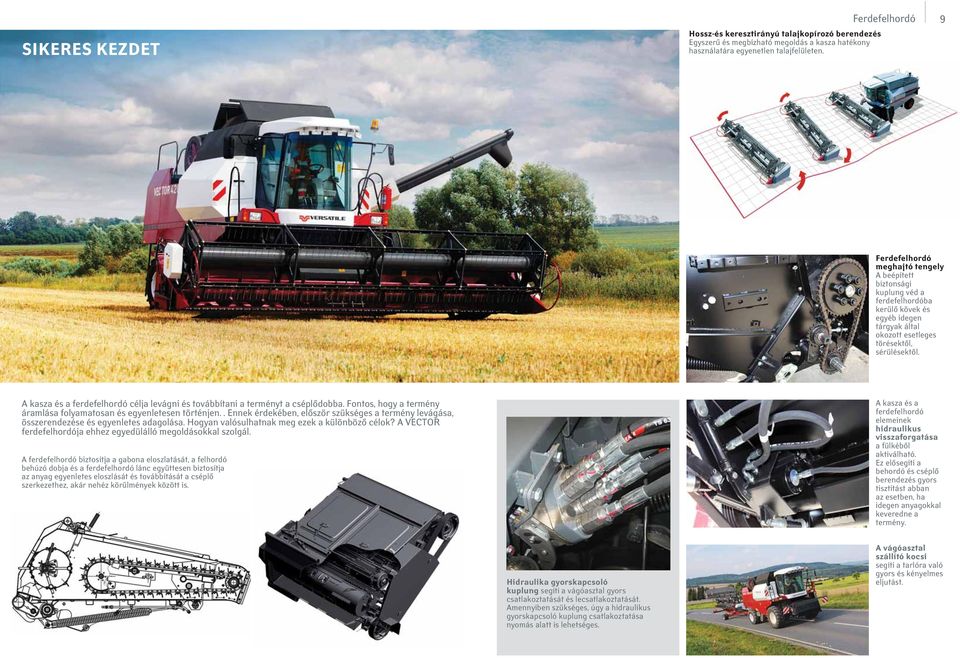

5 SIKERES KEZDET Hossz-és keresztirányú talajkopírozó berendezés Egyszerű és megbízható megoldás a kasza hatékony használatára egyenetlen talajfelületen. Ferdefelhordó 9 Ferdefelhordó meghajtó tengely A beépített biztonsági kuplung véd a ferdefelhordóba kerülő kövek és egyéb idegen tárgyak által okozott esetleges törésektől, sérülésektől. A kasza és a ferdefelhordó célja levágni és továbbítani a terményt a cséplődobba. Fontos, hogy a termény áramlása folyamatosan és egyenletesen történjen.. Ennek érdekében, először szükséges a termény levágása, összerendezése és egyenletes adagolása. Hogyan valósulhatnak meg ezek a különböző célok? A VECTOR ferdefelhordója ehhez egyedülálló megoldásokkal szolgál. A ferdefelhordó biztosítja a gabona eloszlatását, a felhordó behúzó dobja és a ferdefelhordó lánc együttesen biztosítja az anyag egyenletes eloszlását és továbbítását a cséplő szerkezethez, akár nehéz körülmények között is. A kasza és a ferdefelhordó elemeinek hidraulikus visszaforgatása a fülkéből aktiválható. Ez elősegíti a behordó és cséplő berendezés gyors tisztítást abban az esetben, ha idegen anyagokkal keveredne a termény. Hidraulika gyorskapcsoló kuplung segíti a vágóasztal gyors csatlakoztatását és lecsatlakoztatását. Amennyiben szükséges, úgy a hidraulikus gyorskapcsoló kuplung csatlakoztatása nyomás alatt is lehetséges. A vágóasztal szállító kocsi segíti a tarlóra való gyors és kényelmes eljutást.

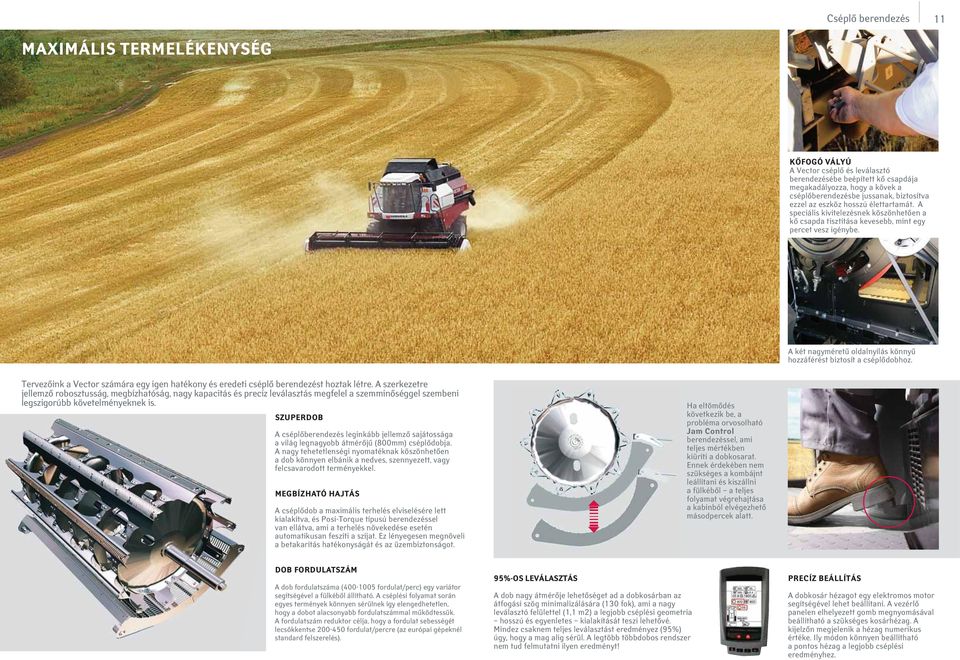

6 Cséplő berendezés 11 MAXIMÁLIS TERMELÉKENYSÉG KŐFOGÓ VÁLYÚ A Vector cséplő és leválasztó berendezésébe beépített kő csapdája megakadályozza, hogy a kövek a cséplőberendezésbe jussanak, biztosítva ezzel az eszköz hosszú élettartamát. A speciális kivitelezésnek köszönhetően a kő csapda tisztítása kevesebb, mint egy percet vesz igénybe. A két nagyméretű oldalnyílás könnyű hozzáférést biztosít a cséplődobhoz. Tervezőink a Vector számára egy igen hatékony és eredeti cséplő berendezést hoztak létre. A szerkezetre jellemző robosztusság, megbízhatóság, nagy kapacitás és precíz leválasztás megfelel a szemminőséggel szembeni legszigorúbb követelményeknek is. SZUPERDOB A cséplőberendezés leginkább jellemző sajátossága a világ legnagyobb átmérőjű (800mm) cséplődobja. A nagy tehetetlenségi nyomatéknak köszönhetően a dob könnyen elbánik a nedves, szennyezett, vagy felcsavarodott terményekkel. MEGBÍZHATÓ HAJTÁS A cséplődob a maximális terhelés elviselésére lett kialakítva, és Posi-Torque típusú berendezéssel van ellátva, ami a terhelés növekedése esetén automatikusan feszíti a szíjat. Ez lényegesen megnöveli a betakarítás hatékonyságát és az üzembiztonságot. Ha eltömődés következik be, a probléma orvosolható Jam Control berendezéssel, ami teljes mértékben kiüríti a dobkosarat. Ennek érdekében nem szükséges a kombájnt leállítani és kiszállni a fülkéből a teljes folyamat végrehajtása a kabinból elvégezhető másodpercek alatt. DOB FORDULATSZÁM A dob fordulatszáma ( fordulat/perc) egy variátor segítségével a fülkéből állítható. A cséplési folyamat során egyes termények könnyen sérülnek így elengedhetetlen, hogy a dobot alacsonyabb fordulatszámmal működtessük. A fordulatszám reduktor célja, hogy a fordulat sebességét lecsökkentse fordulat/percre (az európai gépeknél standard felszerelés). 95%-OS LEVÁLASZTÁS A dob nagy átmérője lehetőséget ad a dobkosárban az átfogási szög minimalizálására (130 fok), ami a nagy leválasztó felülettel (1,1 m2) a legjobb cséplési geometria hosszú és egyenletes kialakítását teszi lehetővé. Mindez csaknem teljes leválasztást eredményez (95%) úgy, hogy a mag alig sérül. A legtöbb többdobos rendszer nem tud felmutatni ilyen eredményt! PRECÍZ BEÁLLÍTÁS A dobkosár hézagot egy elektromos motor segítségével lehet beállítani. A vezérlő panelen elhelyezett gomb megnyomásával beállítható a szükséges kosárhézag. A kijelzőn megjelenik a hézag numerikus értéke. Ily módon könnyen beállítható a pontos hézag a legjobb cséplési eredményhez.

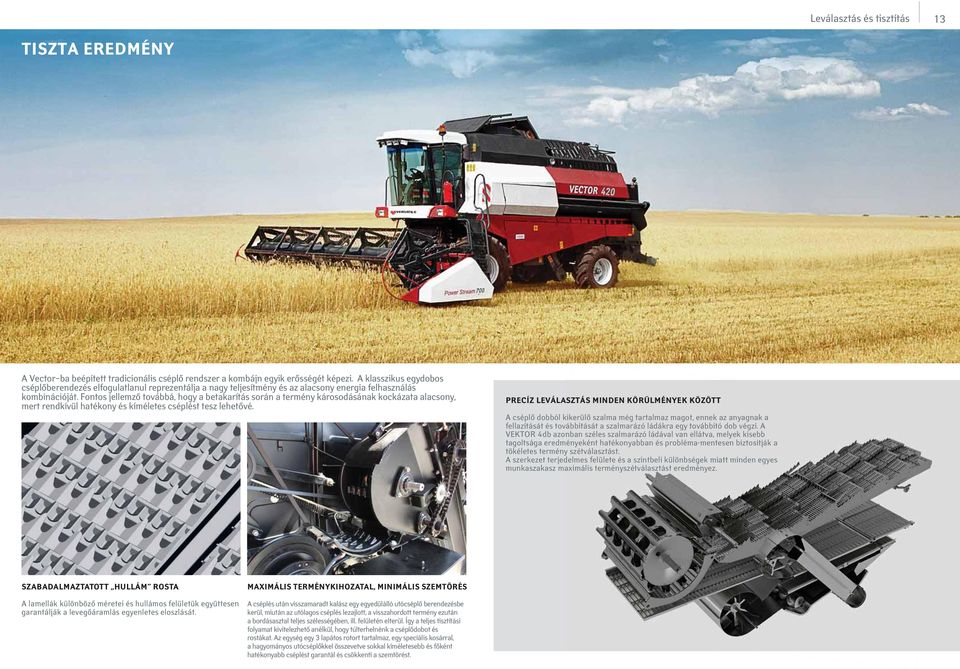

7 Leválasztás és tisztítás 13 TISZTA EREDMÉNY A Vector ba beépített tradicionális cséplő rendszer a kombájn egyik erősségét képezi. A klasszikus egydobos cséplőberendezés elfogulatlanul reprezentálja a nagy teljesítmény és az alacsony energia felhasználás kombinációját. Fontos jellemző továbbá, hogy a betakarítás során a termény károsodásának kockázata alacsony, mert rendkívül hatékony és kíméletes cséplést tesz lehetővé. PRECÍZ LEVÁLASZTÁS MINDEN KÖRÜLMÉNYEK KÖZÖTT A cséplő dobból kikerülő szalma még tartalmaz magot, ennek az anyagnak a fellazítását és továbbítását a szalmarázó ládákra egy továbbító dob végzi. A VEKTOR 4db azonban széles szalmarázó ládával van ellátva, melyek kisebb tagoltsága eredményeként hatékonyabban és probléma-mentesen biztosítják a tökéletes termény szétválasztást. A szerkezet terjedelmes felülete és a szintbeli különbségek miatt minden egyes munkaszakasz maximális terményszétválasztást eredményez. SZABADALMAZTATOTT HULLÁM ROSTA A lamellák különböző méretei és hullámos felületük együttesen garantálják a levegőáramlás egyenletes eloszlását. MAXIMÁLIS TERMÉNYKIHOZATAL, MINIMÁLIS SZEMTÖRÉS A cséplés után visszamaradt kalász egy egyedülálló utócséplő berendezésbe kerül, miután az utólagos cséplés lezajlott, a visszahordott termény ezután a bordásasztal teljes szélességében, ill. felületén elterül. Így a teljes tisztítási folyamat kivitelezhető anélkül, hogy túlterhelnénk a cséplődobot és rostákat. Az egység egy 3 lapátos rotort tartalmaz, egy speciális kosárral, a hagyományos utócséplőkkel összevetve sokkal kíméletesebb és főként hatékonyabb cséplést garantál és csökkenti a szemtörést.

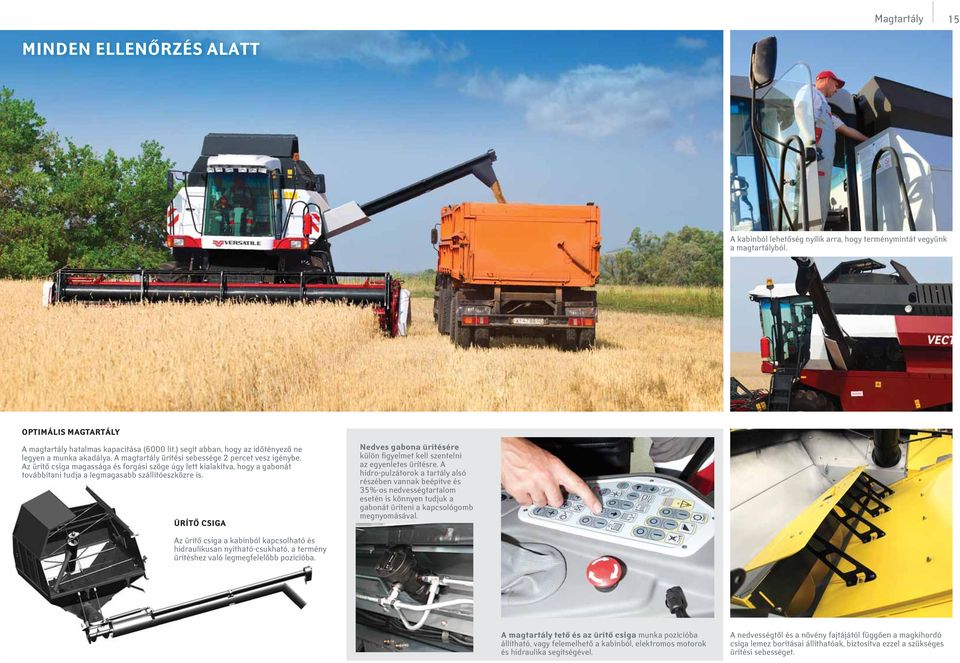

8 Magtartály 15 MINDEN ELLENŐRZÉS ALATT A kabinból lehetőség nyílik arra, hogy terménymintát vegyünk a magtartályból. OPTIMÁLIS MAGTARTÁLY A magtartály hatalmas kapacitása (6000 lit.) segít abban, hogy az időtényező ne legyen a munka akadálya. A magtartály ürítési sebessége 2 percet vesz igénybe. Az ürítő csiga magassága és forgási szöge úgy lett kialakítva, hogy a gabonát továbbítani tudja a legmagasabb szállítóeszközre is. ÜRÍTŐ CSIGA Nedves gabona ürítésére külön figyelmet kell szentelni az egyenletes ürítésre. A hidro-pulzátorok a tartály alsó részében vannak beépítve és 35%-os nedvességtartalom esetén is könnyen tudjuk a gabonát üríteni a kapcsológomb megnyomásával. Az ürítő csiga a kabinból kapcsolható és hidraulikusan nyitható-csukható, a termény ürítéshez való legmegfelelőbb pozícióba. A magtartály tető és az ürítő csiga munka pozícióba állítható, vagy felemelhető a kabinból, elektromos motorok és hidraulika segítségével. A nedvességtől és a növény fajtájától függően a magkihordó csiga lemez borításai állíthatóak, biztosítva ezzel a szükséges ürítési sebességet.

9 Szalmakezelés 17 TELJES HATÉKONYSÁGGAL A funkciók állítása nagyon rövid és egyszerű folyamat, ami semmilyen egyéb eszközt nem igényel. A VECTOR hagyományos cséplő és leválasztó rendszere csak igen kis mértékben hagyja a szalmát károsodni. A felhasználási szándéktól függetlenül a szalma finoman szeletelhető, szétteríthető, vagy rendre lerakható. A terítő lapátok pozíciója határozza meg a szalma elosztását. Minden lapát beállítható a vágóasztal szélességének megfelelően. A beépítetett szalmaszecskázó gondoskodik arról, hogy a szalma teljesen fel legyen aprítva és egyenletesen szét legyen terítve a mezőn egy előre beállított sávban, ahol is a szalma trágyaként fog szolgálni. A szalmaszecskázó tartós élű, önélező pengéket használ. Ha a szecskázót rendképző módba állítjuk, a VECTOR egy lazább/könnyebb rendet fog képezni, ami alkalmas a további feldolgozásra. MAGAS MINŐSÉGŰ RENDKÉPZÉS A szecskázó dob 2800 fordulat/perc sebességgel működik. Kései speciális, króm-vanádium acélból készülnek. A dupla élű önélező penge kétszeresére növeli a pengék élettartamát. A pengék 58 rockwell keménységűek, ami biztosítja ezek nagyfokú kopásállóságát.

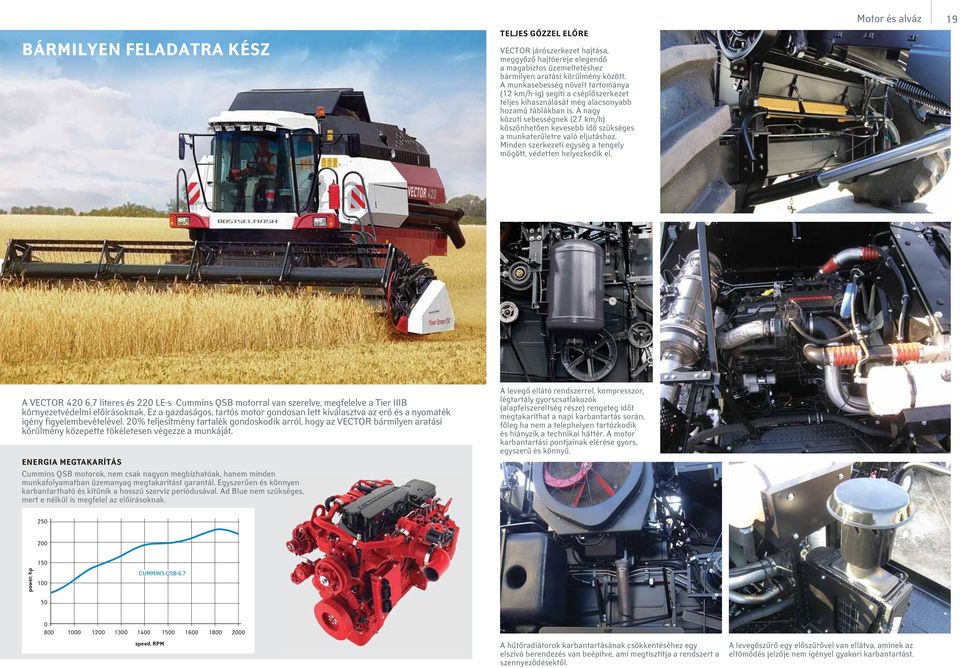

10 BÁRMILYEN FELADATRA KÉSZ TELJES GŐZZEL ELŐRE VECTOR járószerkezet hajtása, meggyőző hajtóereje elegendő a magabiztos üzemeltetéshez bármilyen aratási körülmény között. A munkasebesség növelt tartománya (12 km/h-ig) segíti a cséplőszerkezet teljes kihasználását még alacsonyabb hozamú táblákban is. A nagy közuti sebességnek (27 km/h) köszönhetően kevesebb idő szükséges a munkaterületre való eljutáshoz. Minden szerkezeti egység a tengely mögött, védetten helyezkedik el. Motor és alváz 19 A VECTOR 420 6,7 literes és 220 LE-s Cummins QSB motorral van szerelve, megfelelve a Tier IIIB környezetvédelmi előírásoknak. Ez a gazdaságos, tartós motor gondosan lett kiválasztva az erő és a nyomaték igény figyelembevételével. 20% teljesítmény tartalék gondoskodik arról, hogy az VECTOR bármilyen aratási körülmény közepette tökéletesen végezze a munkáját. ENERGIA MEGTAKARÍTÁS Cummins QSB motorok, nem csak nagyon megbízhatóak, hanem minden munkafolyamatban üzemanyag megtakarítást garantál. Egyszerűen és könnyen nyen karbantartható és kitűnik a hosszú szerviz periódusával. Ad Blue nem szükséges, séges, mert e nélkül is megfelel az előírásoknak. A levegő ellátó rendszerrel, kompresszor, légtartály gyorscsatlakozók (alapfelszereltség része) rengeteg időt megtakaríthat a napi karbantartás során, főleg ha nem a telephelyen tartózkodik és hiányzik a technikai háttér. A motor karbantartási pontjainak elérése gyors, egyszerű és könnyű power, hp CUMMINS QSB speed, RPM A hűtőradiátorok karbantartásának csökkentéséhez egy elszívó berendezés van beépítve, ami megtisztítja a rendszert a szennyeződésektől. A levegőszűrő egy előszűrővel van ellátva, aminek az eltömődés jelzője nem igényel gyakori karbantartást.

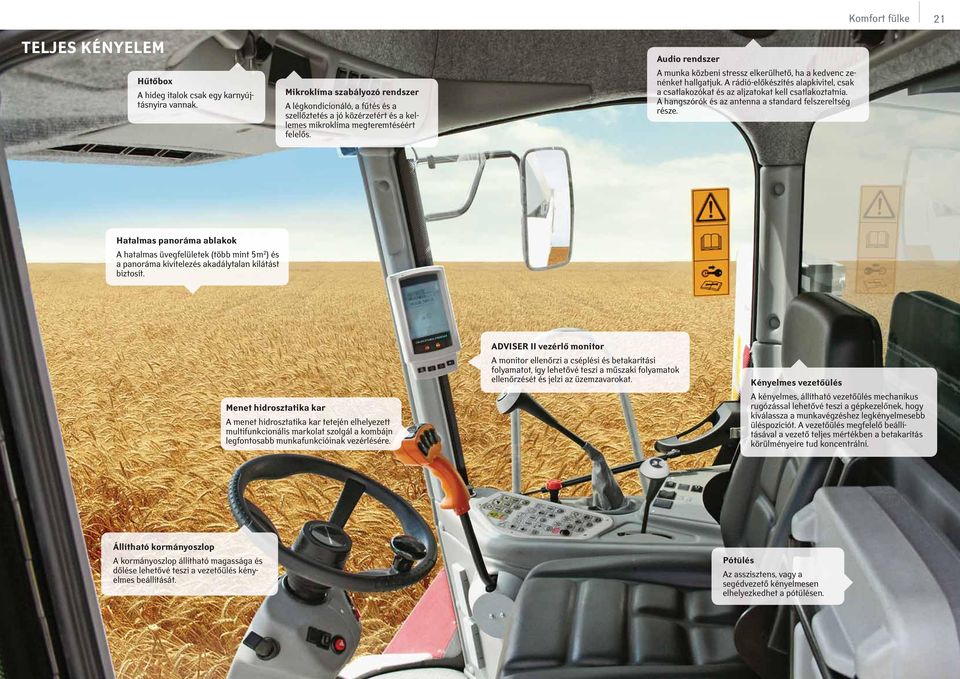

11 Komfort fülke 21 TELJES KÉNYELEM Hűtőbox A hideg italok csak egy karnyújtásnyira vannak. Mikroklíma szabályozó rendszer A légkondicionáló, a fűtés és a szellőztetés a jó közérzetért és a kellemes mikroklíma megteremtéséért felelős. Audio rendszer A munka közbeni stressz elkerülhető, ha a kedvenc zenénket hallgatjuk. A rádió-előkészítés alapkivitel, csak a csatlakozókat és az aljzatokat kell csatlakoztatnia. A hangszórók és az antenna a standard felszereltség része. Hatalmas panoráma ablakok A hatalmas üvegfelületek (több mint 5m 2 ) és a panoráma kivitelezés akadálytalan kilátást biztosít. Menet hidrosztatika kar A menet hidrosztatika kar tetején elhelyezett multifunkcionális markolat szolgál a kombájn legfontosabb munkafunkcióinak vezérlésére. ADVISER II vezérlő monitor A monitor ellenőrzi a cséplési és betakarítási folyamatot, így lehetővé teszi a műszaki folyamatok ellenőrzését és jelzi az üzemzavarokat. Kényelmes vezetőülés A kényelmes, állítható vezetőülés mechanikus rugózással lehetővé teszi a gépkezelőnek, hogy kiválassza a munkavégzéshez legkényelmesebb üléspozíciót. A vezetőülés megfelelő beállításával a vezető teljes mértékben a betakarítás körülményeire tud koncentrálni. Állítható kormányoszlop A kormányoszlop állítható magassága és dőlése lehetővé teszi a vezetőülés kényelmes beállítását. Pótülés Az asszisztens, vagy a segédvezető kényelmesen elhelyezkedhet a pótülésen.

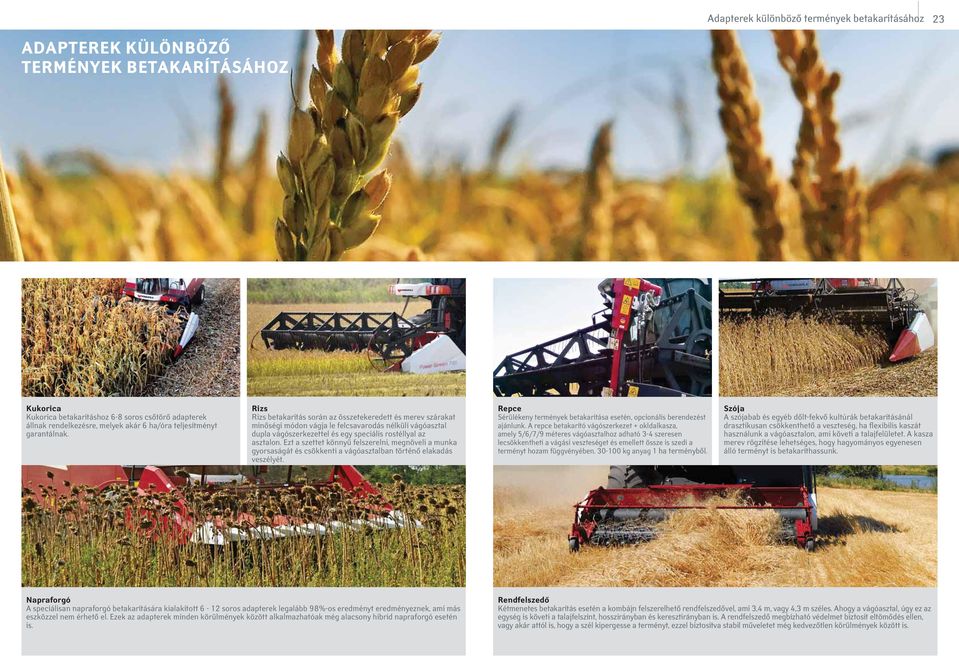

12 Adapterek különböző termények betakarításához 23 ADAPTEREK KÜLÖNBÖZŐ TERMÉNYEK BETAKARÍTÁSÁHOZ Kukorica Kukorica betakarításhoz 6-8 soros csőtörő adapterek állnak rendelkezésre, melyek akár 6 ha/óra teljesítményt garantálnak. Rizs Rizs betakarítás során az összetekeredett és merev szárakat minőségi módon vágja le felcsavarodás nélküli vágóasztal dupla vágószerkezettel és egy speciális rostéllyal az asztalon. Ezt a szettet könnyű felszerelni, megnöveli a munka gyorsaságát és csökkenti a vágóasztalban történő elakadás veszélyét. Repce Sérülékeny termények betakarítása esetén, opcionális berendezést ajánlunk. A repce betakarító vágószerkezet + okldalkasza, amely 5/6/7/9 méteres vágóasztalhoz adható 3-4 szeresen lecsökkentheti a vágási veszteséget és emellett össze is szedi a terményt hozam függvényében kg anyag 1 ha terményből. Szója A szójabab és egyéb dőlt-fekvő kultúrák betakarításánál drasztikusan csökkenthető a veszteség, ha flexibilis kaszát használunk a vágóasztalon, ami követi a talajfelületet. A kasza merev rögzítése lehetséges, hogy hagyományos egyenesen álló terményt is betakaríthassunk. Napraforgó A speciálisan napraforgó betakarítására kialakított 6-12 soros adapterek legalább 98%-os eredményt eredményeznek, ami más eszközzel nem érhető el. Ezek az adapterek minden körülmények között alkalmazhatóak még alacsony hibrid napraforgó esetén is. Rendfelszedő Kétmenetes betakarítás esetén a kombájn felszerelhető rendfelszedővel, ami 3,4 m, vagy 4,3 m széles. Ahogy a vágóasztal, úgy ez az egység is követi a talajfelszínt, hosszirányban és keresztirányban is. A rendfelszedő megbízható védelmet biztosít eltömődés ellen, vagy akár attól is, hogy a szél kipergesse a terményt, ezzel biztosítva stabil műveletet még kedvezőtlen körülmények között is.

13 SZERVIZ A Versatile gépek megfelelnek a szigorú műszaki minőségügyi előírásoknak és csak alapos tesztelések után kerülnek kibocsátásra. Nem probléma hova lett a gép kiszállítva, szükség esetén mindenesetben egy minden részletre kiterjedő szervizt karbantartást biztosítunk. A kiterjedt és hatékony szerviz hálózat garantálja traktoraink és kombájnjaink folyamatos működését. KÜLÖNLEGES ELŐNYÖK A betakarítás alatt minden óra aranyat ér. A gép állásideje pénzbe, időbe és idegeskedésbe kerül. A Versatile gondoskodik arról, hogy mindennek ellenére Ön mindig gyors segítségben részesüljön. A Versatile kiterjedt, megbízható partner hálózattal rendelkezik a szerviz és disztribúció területén valamint biztosítja, hogy csak magasan kvalifikált szakemberek és kiváló munkaeszközök álljanak az ügyfelek rendelkezésére. A Versatile gépek megvásárlásával a vevő egy hosszútávra szóló kötelezettséget kap a lehető leggyorsabb teljes körű átvizsgálásokra, és a jótállás utána javítási munkákra. Képzett szakemberek, speciális eszközök és berendezések, valamint speciális telephelyek ezek mind a szerviz központ rendelkezésére állnak a tökéletes karbantartási és javítási munkálatokhoz. Ezek mellett a szerviz központ szakemberei folyamatos képzésben részesülnek a Versatile telephelyén, ami lehetővé teszi számukra az innovációkkal és változásokkal való lépés tartást, melynek köszönhetően profiként képesek minden helyzetben helytállni. A szerviz központok a vásárlóink teljes körű kiszolgálását látják el. PÉNZÜGYI TÁMOGATÁS A vállalat számos alaposan kidolgozott hitel és lízing programot kínál, ezzel elérhetővé és kényelmessé téve a Versatile gépek megvásárlásának folyamatát. Kereskedőink minden segítséget megadnak a költségek előzetes kikalkulálásához. Határozza meg a fizetési feltételeket és válassza ki a legkedvezőbb vásárlási sémát. EGYSÉGES ELOSZTÓ HÁLÓZAT A Versatile cégcsoport rendelkezésére áll egy kiterjedt és korszerű értékesítési központ. A traktorok, kombájnok, kiegészítő felszerelések és munkaeszközök megvásárlásához Önnek csak egy döntést kell meghoznia, minden más egyéb dolog a kereskedő feladata, aki minden bizonnyal elérhető közelségben tartózkodik. Általános szabályok és szabályozások vonatkoznak minden kereskedőre, az alkalmazott módszerekre és képzettségre vonatkozóan. Csak ezen feltételek teljesülésével válhat egy vállalkozás Versatile kereskedővé. GARANCIÁLIS, ÉS GARANCIA IDŐ LEJÁRTA UTÁNI JAVÍTÁSOK A Versatile 2 év, vagy 800 motor óra garanciát vállal a gabona kombájnokra. A Versatile traktorok garanciális ideje 2 év, vagy 2000 motor óra. A vállalati szerviz központban való rendszeres karbantartás a legjobb módja annak, hogy megbízhatóan és hosszú távon működjön a gép valamint, hogy elkerüljük a nagy költség ráfordításokat. EREDETI ALKATRÉSZEK Amennyiben bármilyen alkatrészre lenne szüksége, a Versatile az eredeti pótalkatrészeket ajánlja, amik beszerezhetők az adott régió kereskedőjétől. Ebben az esetben biztos lehet benne, hogy ezek jó minőségű alapanyagokból kerültek előállításra és minden műszaki normának megfelelnek. A Rostselmash ragaszkodik a folyamatos fejlesztés politikájához, ami segít fenntartani a vállalat azon jogát, hogy a legkorszerűbb technikai adottságokkal és design-nal ellátott gépeket állítsák elő. VECTOR 420 Vágóasztal Power Stream vágóasztal Vágóasztal szélesség 5 m/6 m/7 m/9 m Schumacher kasza Kasza hajtás - Schumacher bolygóműves Motolla forgás sebesség és kombájn sebesség automatikus szinkronizálása Gyűjtő pont Szállító kocsi Ferdefelhordó Ferdefelhordó típus hengeres és láncos Tehermentesítő rugó rendszer Egyszerű hidraulikus csatlakozás Cséplés Cséplés típusa 1 dob Dob / rotor átmérő mm 800 Dob / rotor hossz mm 1,180 Dobkosár átfogási szög fok 130 Teljes cséplő felület m ford/ Dob / rotor fordulatszáma perc 335 1,050 ( ) Dobkiürítő egység eltömődéskor Leválasztás Szalma rázóládák száma db 4 Szalma rázóládák hossza mm 4100 Szalma rázóládák leválasztási felülete m Tisztítás Tisztító rendszer 2 rostás Teljes tisztító felület m Rosták elektronikus állítása a fülkéből Utócséplő egység különálló Tartály Tartály kapacitás liter 6,000 Ürítési sebesség l/mp 50 Ürítési magasság m 3.48 Hydropulzátorok Szalmaszecskázó és terítő berendezés ford/ Szecskázó dob fordulatszáma perc Kések száma db 60 Fülke Komfort fülke Adviser II rendszerrel (1. generációs) Autopilot rendszer Betakarítási és nedvesség mérő rendszer Betakarítási és nedvesség mérő rendszer Alváz Hajtáslánc hidrosztatikus Tengelytáv mm 3,817 Hajtó kerék nyomtáv mm 2,845 Hajtó kerék gumizás 28LR26 Kormányzott kerék gumizás 18.4R24 Légkompresszor Motor Gyártó / típus Cummins QSB (IIIB) Motor méret liter 6.7 L6 Teljesítmény kw/le 161\220 Üzemanyag tartály liter 540 Üzemanyag áramlás figyelő rendszer Méretek és súlyok Hosszúság / szélesség / magasság (vágóasztal nélkül, transzport helyzetben mm 7,938/3,559/4,010 Súly (alap model szecskázóval vágóasztal és üzemanyag nélkül) kg 10,570 alapkivitel kivánságra nem szállítható Specifikációk 25

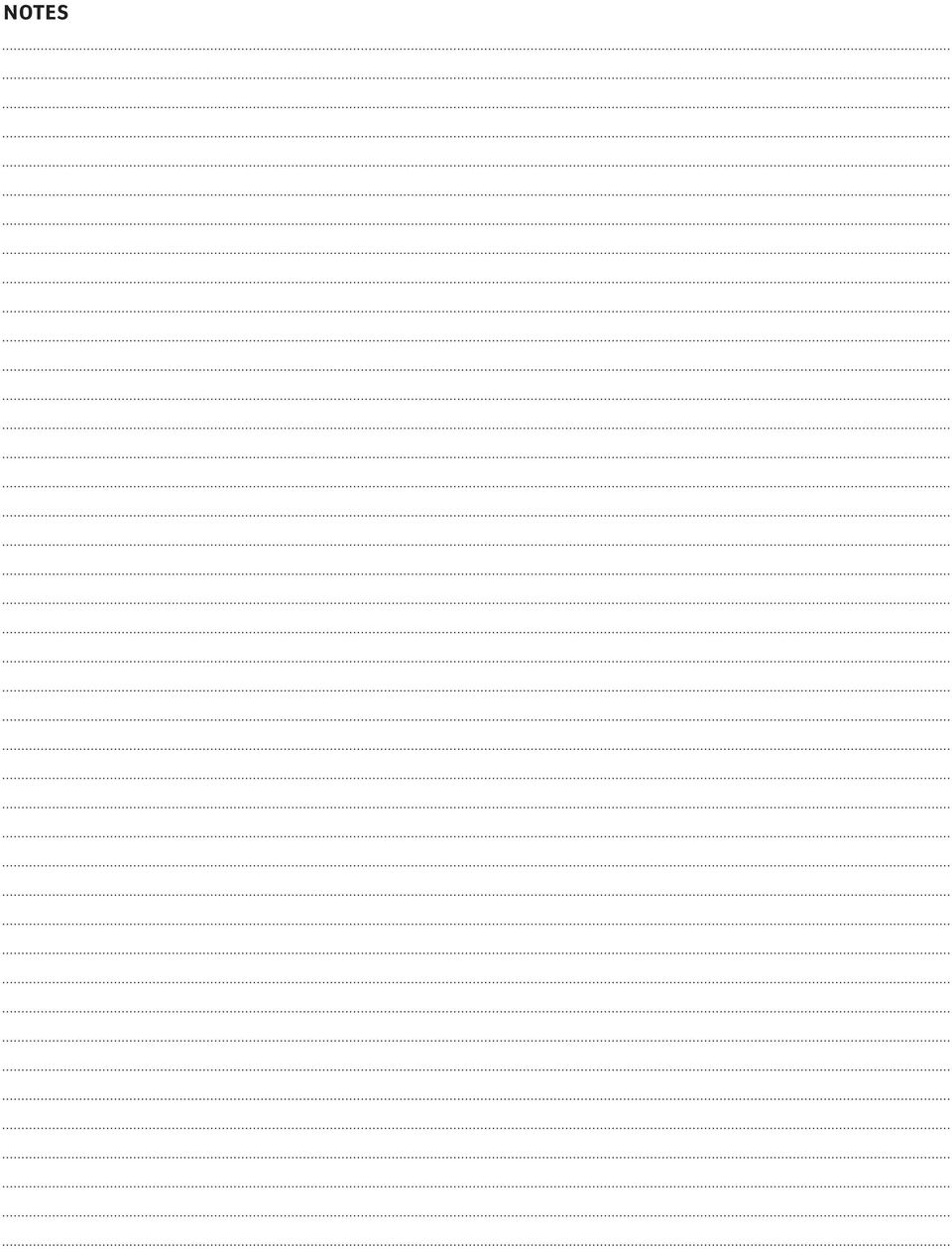

14 NOTES
