Kézre "gépesített" szüreti technológiák

Átírás

1 Fotó: MTI - Komka Péter A kézi szüret eszközei gyűjtőedény, csúszólap, szedőszán, szedőkocsi, hordozott konténer vagy gépi puttony, valamint a több szőlősort áthidaló szőlőgyűjtők, mint a konténersoros, a szállítószalagos, a serleges-szállítószalagos és a pneumatikus gyűjtőberendezések a szőlő gyűjtését és szállítását könnyítik. A csemegeszőlő kézi szedéséhez műanyag vagy farekeszeket, ládákat, a borszőlő szüreteléséhez a must elfolyását megakadályozó gyűjtőedényt, zománcozott fémvödröt, műanyag vödröt, faputtonyt használnak. A szőlőfürtök leválasztásához szedőkést (1. ábra, a), speciális szedőollót (1. ábra, b) választhatnak. Ez utóbbi keskeny, nyújtott pengéi megkönnyítik a fürtökhöz való hozzáférést, és a nem kívánt bogyók eltávolítását. 1. oldal (összes: 8)

2 1. ábra. Kézi szüret segédeszközei (tankonyvtar.hu) Csúszólapos szállítás a három méternél kisebb sortávú szőlőkben lehetséges, a csúszólappal osztják ki az üres, és gyűjtik össze a megtelt göngyölegeket. A csúszólapon 1,5-1,8 tonna szállítható. Szedőszánt (1. ábra, c) a csemegeszőlő szedésénél használnak, a szüretelő húzza magával, és a csomagolórekeszt, a csomagolóanyagokat (címkét, szegélypapírt stb.) szállítja. A megtelt rekeszeket a talajra helyezik és csúszólappal vagy pótkocsival gyűjtik össze. A borszőlő gyűjtésére a sorközben mozgó traktor villás emelőjére rögzített gépi puttony (1. ábra, d) alkalmas. Szedés közben a puttony alsó helyzetben van, a szőlő könnyen berakható. A telt puttony a szállítójármű oldalmagassága fölé emelhető és üríthető (1. ábra, e). A szőlő sorközi gyűjtésére traktor vontatta gyűjtőtartályok használhatók. A göngyölegek sorközi kihelyezéséhez vagy a szedőkkel szinkron szállításához, a megtelt tartályok sorközből való kiszállításához alkalmazható az almaszedésről szóló cikkünkben bemutatott célgép is (Windegger neo B4, lásd 37. heti lapszámunkban). A gyűjtőtartályok az egészségügyi követelményeknek megfelelően műanyagból, rozsdamentes vagy zománcozott acélból készülnek, űrtartalmuk 0,5-1,2 köbméter. A traktorral üzemeltetett gyűjtőtartályokkal az erőgép követi a szüretelőket, akik gyűjtőeszközökkel (talicska, vödör) hordják a szőlőt a konténerbe (1. ábra, f). Amikor a konténer megtelt, a traktor a sor végén a talajra helyezi azt és üres tartályt vesz föl vagy a sor végén várakozó szállítójárműre üríti a tartály tartalmát. 2. oldal (összes: 8)

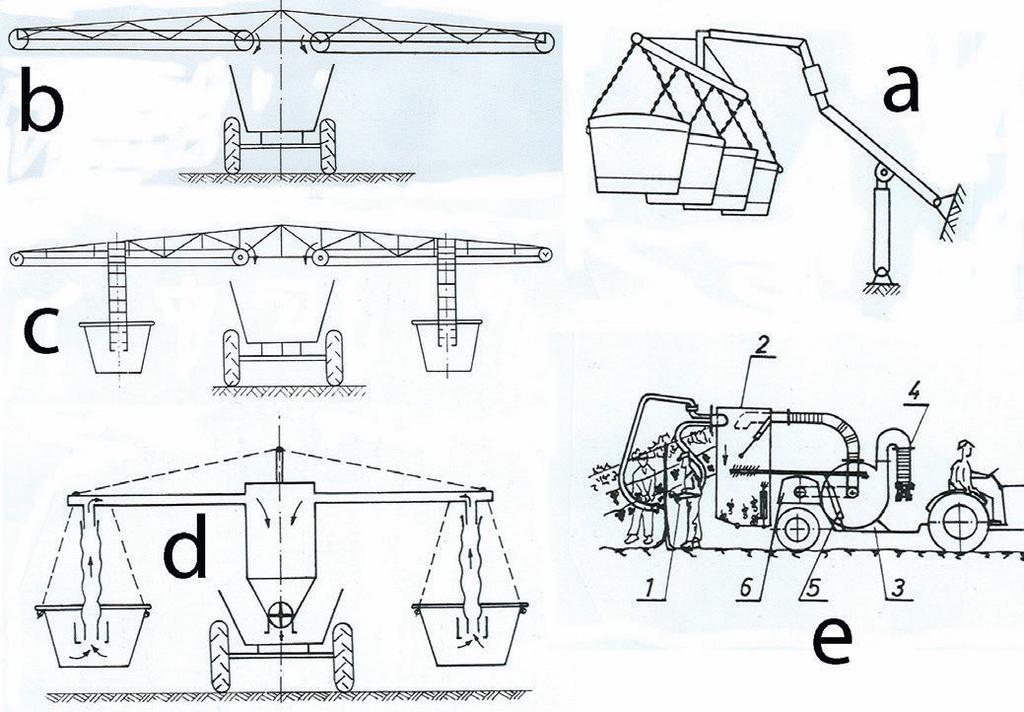

3 2. ábra. Kézi szüret gyűjtőeszközei (tankonyvtar.hu) A keresztirányú mozgást korlátozó huzalos támrendszerű szőlőkben több sort áthidaló gyűjtők alkalmazhatók. Ezekből több hazai elképzelés is született és részben megvalósult (Karai Mészáros, 1980), ezért érdemes azokat megemlíteni (2. ábra). A konténersoros szőlőgyűjtő (2. ábra, a) traktorra erősített, hidraulikusan emelhető-süllyeszthető konzol, rajta függesztett, 0,3-0,5 köbméteres, rozsdamentes acéllemezből vagy műanyagból készült konténerekkel. A traktor a szüretelőkkel halad és a konténereket a sorok közé süllyeszti. A hidas szállítószalagos gyűjtő (2. ábra, b) a traktor hátsó részére szerelt, a szőlősorokat áthidaló rácsos tartó, amin két, a felső ágával befelé mozgó szalag a rájuk ürített szőlőt középre, a traktor által vontatott pótkocsiba szállítja. A traktor a szüretelők előtt halad, akik a vödörbe gyűjtött szőlőt a szállítószalagra ürítik. A serleges szállítószalagos szőlőgyűjtő (2. ábra, c) annyiban különbözik az előzőtől, hogy a szállítószalagra a sorok közé benyúló, a talajszinthez közel elhelyezkedő serleges felhordók juttatják a szőlőt. A pneumatikus szőlőgyűjtőn (2. ábra, d) csővezeték képezi a kereszttartót, ahhoz csatlakoznak a szőlősorok közé benyúló szívócsövek, valamint a garatot képező konténerek. A szállítólevegőt a traktor teljesítményleadó tengelyéről hajtott radiálventilátor adja, amely a szívócsövekben a szőlő lebegtetési sebességét jóval meghaladó légsebességet áramoltat, így a pneumatikus szállítás biztonságos. A szedők a leválasztott fürtöket a konténerekbe rakják, ahonnan a felszívott és elszállított szőlő leválasztó ciklon közbeiktatásával jut a traktor által vontatott pótkocsiba. Kézzel irányított szívófej A pneumatikus szüretelőgépek (2. ábra, e) szívóhatással választják le a fürtöket. A sorközben haladó traktor által vontatott gépen a teljesítményleadó tengelyről hajtott radiálventilátor (3) szolgáltatja a 3. oldal (összes: 8)

4 fürtök leválasztásához szükséges légáramot. A ventilátor szívóoldala leválasztó ciklonhoz (2) kapcsolódik, míg a nyomóoldala (4) a szabadba juttatja a levegőt és a benne lévő szennyeződéseket. A leválasztótartályhoz 2-4 darab hajlékony szívócső (1) csatlakozik, amelyeket a szőlősorok két oldalán mozgó szüretelőmunkások kezelnek, és fürtről fürtre haladva választják le a szőlőt. A leválasztótartály nagy keresztmetszetének köszönhetően a levegő sebessége jelentősen csökken, a fürtök kiválnak és a gravitáció hatására a tartály aljára hullnak, a kisebb lebegtetési sebességű levelek és más szennyeződések pedig a légárammal továbbhaladnak és a nyomócsövön távoznak. A megtelt tartály hidraulikus munkahenger (5) segítségével megemelhető és a szállítójármű fölé tolható, majd a fenéklemez kinyitásával üríthető. A szüret előtt a termőzónából célszerű eltávolítani a levélzetet, például vegyszeres kezeléssel és lombszívó alkalmazásával. Az ép levelek leválasztásához azonban nagyobb erő szükséges, mint a bogyók vagy a fürt leválasztásához, tehát a lomb megmaradása esetén is működőképes a rendszer. A leválasztás után a bogyók és a levelek könnyen szétválaszthatók, hiszen a bogyó lebegtetési sebessége m/s, míg a levélé 0,7-7 m/s. 4. oldal (összes: 8)

5 3. ábra. Vágással történő gépi szüretelés (tankonyvtar.hu) 5. oldal (összes: 8)

6 Levágja a fürtöket A vágás elvén működő szüretelőgépeket hosszúkocsányú szőlőfajtáknál és speciális támrendszerrel termesztett szőlőben használják (Karai Mészáros, 1980). Ha a fürtök függőleges vagy ferde felületen kilógnak a támrendszertől, leválaszthatók alternáló mozgású kaszával (3. ábra, a). A kaszaszerkezet pontos vezetését a támrendszerhez kapcsolódó huzal segíti. A leválasztott fürtök szállítószalagra, majd onnan a gyűjtőtartályba jutnak. A levágott levél- és ágrészeket ventilátor fújja ki a fürtök közül. A fürtök tárcsás vágószerkezettel is leválaszthatók (3. ábra, b). A betakarítógép úgy is kiképezhető, hogy a levágott fürtök közvetlenül a traktor oldalától kinyúló puttonyba hulljanak. A mai korszerű gépi szüretelés ütve rázó gépekkel történik. A fürtöket vízszintes síkban mozgó ütőrázó rendszer választja le (4. ábra, a), amely tulajdonképpen a termőzóna magasságában elrendezett, a szőlősor két oldalán haladó pálcasor automata oldalkitérítő rendszerrel (30-40 centiméter elmozdulás) és önbeálló csapágyazással. A leválasztópálcákat mindkét végükön függőleges tartóoszlopokhoz, gyakran gumiblokkokhoz rögzítik, ez nagy rugalmasságot ad a pálcáknak. Excenter csapokhoz kapcsolódó, és hidraulikus motorral hajtott tengelyek lengőmozgásba hozzák a leválasztópálcákat. Lengésszámuk percenként között fokozatmentesen állítható. Az egymással szemben lévő pálcák fél osztással eltoltan helyezkednek el, így lengés közben egymás közeibe is átmozoghatnak. Az üvegszál erősítésű poliészter pálcák átmérője milliméter, hosszuk 0,9-1 méter, és általában darabot helyeznek el belőlük (a képen 2 5 ujjas látható). 6. oldal (összes: 8)

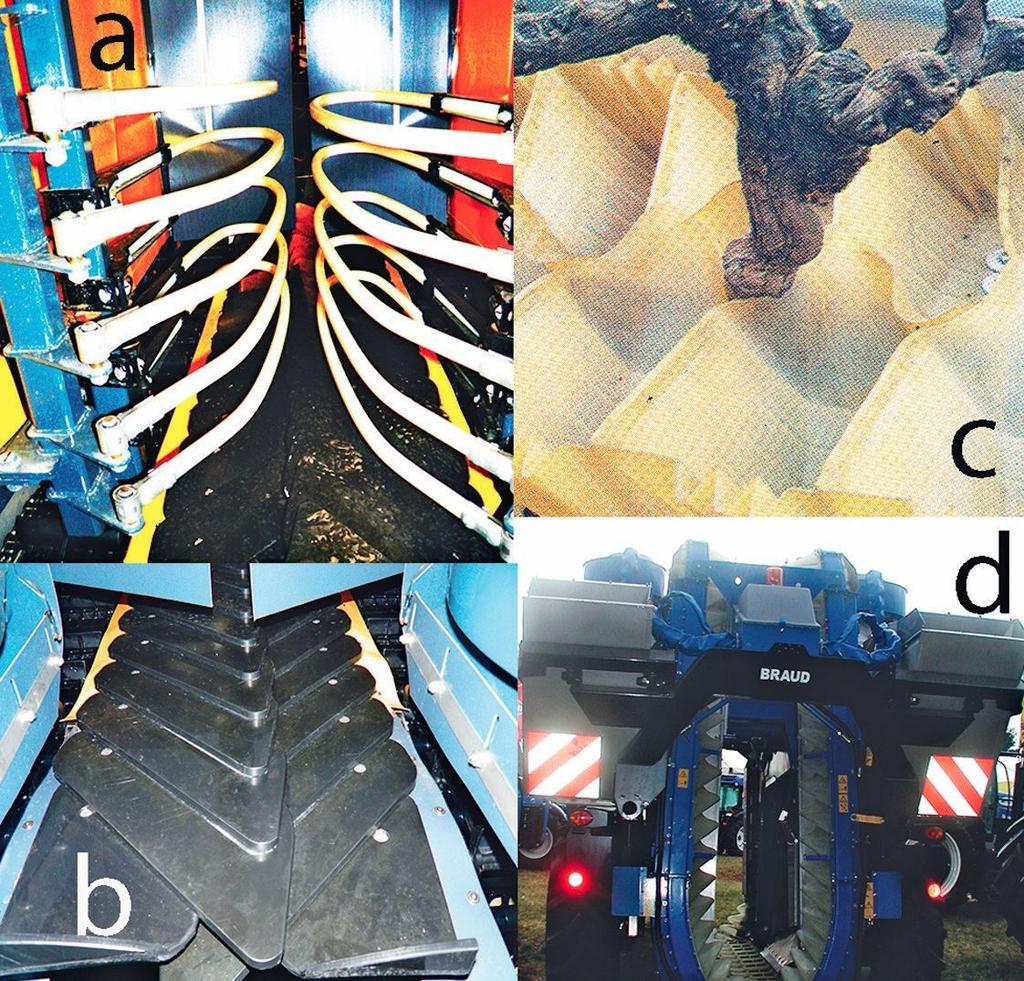

7 4. ábra. Leválasztóés gyűjtőrendszer (kite.hu) A pálcák működését (frekvencia, amplitúdó) minden szőlőfajtához be kell állítani. Érett szőlő és jól beállított gép esetén a fürtökön szinte nem marad bogyó. A pálcák távolságát a lombfal szélességétől, a termés elhelyezkedésétől és a szőlő fajtájától függően a vezetőülésből hidraulikusan állítani lehet. A beállítás paramétereit mindig a helyi jellemzők határozzák meg és azok próbaszürettel pontosíthatók. A leválasztott bogyók és fürtök a szőlősor két oldalán haladó felfogószerkezetre hullnak, amely lehet a szőlősor két oldalán haladó láncra erősített tálcasor (4. ábra, b). Az egyedi felfüggesztésű tálcák mindegyike egy csap körül elfordult, húzórugó húzta a szőlősor irányába és ott záródtak. A húzórugó helyett alkalmazott gumituskós felfogás előnye, hogy az kevésbé hajlamos a beakadásra. Ebben az esetben a kitérést a gumituskó deformációja szabályozza. Az egymást átfedő tálcákat szállító rozsdamentes acél lánc a szőlőkombájn haladási sebességének megfelelő sebességgel hátrafelé mozog, így a tálcák a szőlősorhoz képest álló helyzetben vannak. A tálcák helyett használhatók láncra erősített műanyag rekeszek, serleges szállítók (4. ábra, c), 7. oldal (összes: 8)

8 amelyek a szőlőtőkék mellett deformációra képesek, így a teret még pontosabban zárják és még kisebb a veszteség. A serleges felhordó végteleníthető, így a felhordó szerepét is betölti (4. ábra, d), tovább csökkentve a bogyósérülést és a veszteséget. A felfogó- és szállítószerkezet gumiból, műanyagból vagy rozsdamentes acélból készül. Szerző: Dr. Csizmazia Zoltán Közzététel ideje: , hétfő, 16:00 A forrás webcíme: 8. oldal (összes: 8)
