3 Tartalom Rólunk Gripple-ről 4. oldal lkalmazási területek sövezés HV Villanyszerelés Világítás Szignalizáció kusztika lack Line Fast Trak Terméklista HF Express HF lassic ngel HF lassic Inox Fast Trak UniGrip Trapéz TPZPL Trapéz TPZGR Trapéz Plus RF Y & Y Kellék TI Kit (eltéri) EP Kit (Kültéri) sőkonzol készlet (P) lacsony csőkonzol készlet (LP) PFT Kit RUFLEX RUPHEN Univerzális ilincs - sövek Univerzális ilincs - Lefolyó- és szennyvíz csövek Univerzális ilincs - Légcsatorna 8. oldal 10. oldal 12. oldal 14. oldal 16. oldal 18. oldal 20. oldal 22. oldal 26. oldal 27. oldal 28. oldal 30.oldal 32. oldal 34. oldal 36. oldal 37. oldal 38. oldal 40. oldal 42. oldal 44. oldal 46. oldal 47. oldal 48. oldal 50. oldal 51. oldal 52. oldal 53. oldal 54. oldal Végződések Hurkos Menetes Stop célkampó Mini Kampós Kampós Twist lip (fehér) Dekoráció Mágneses Szemes 45 -os szemes 90 -os szemes -lip első menetes Szögbelővőhöz (töltény) Szögbelővőhöz (gáz) Sínes anya súsztatható QT Henger Kábel tálca kampóval Kiegészítők Rögzítő megoldások Gerendák & Szelemenek Konzolok és rögzítések dapterek sövezés kellékek Kellékek Egyéb megoldások Technikai Műszaki szolgálat Szögben történő függesztés Építőipari megoldások Technikai információk légcsatornához Technikai információk csövezéshez gyártó ajánlása 58. oldal 58. oldal 59. oldal 59. oldal 60. oldal 60. oldal 61. oldal 61. oldal 62. oldal 62. oldal 63. oldal 63. oldal 64. oldal 64. oldal 65. oldal 65. oldal 66. oldal 66. oldal 67. oldal 67. oldal 70. oldal 72. oldal 73. oldal 74. oldal 75. oldal 76. oldal 77. oldal 80. oldal 84. oldal 84. oldal 85. oldal 86. oldal 87. oldal 3

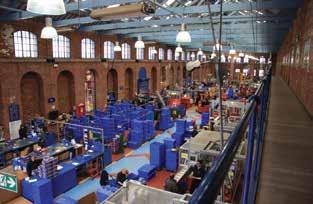

4 Gripple-ről világon 640 tetterős Gripple csoport működik, köztük több, mint 130 megbízott munkatárs Európát látja el. Valamennyien szakemberek a HV, M&E modulok, világítási, akusztikai és jelzőrendszerek felfüggesztési megoldásaiban. Európai jártasságunk alapján ajánljuk rugalmas, kreatív szolgáltatásunkat problémájuk megoldására, beleértve a gyors szállítást is....vállalatunk képességeit, megbízhatóságát világszerte ismerik, nagyra értékelik. vállalkozóktól kezdve a konzulensekig a következőket ajánljuk: felfüggesztési rendszerek installációs tervező szolgáltatása - bármilyen feladathoz bárhol szolgálunk szaktanácsadással Szaktudás, termék Műszaki terhelési és szerkezeti számítások IM megoldások D tervrajzok Környezeti hatástanulmány Helyszíni szemlék és a szerelés áttekintése a lehetséges módozatok megvilágítása céljából Helyszíni betanítás - speciális berendezések vagy termékújdonságok esetében Rendszeres helyszíni szaktanácsadás a munka befejezéséig 4

5 T Előnyeink Idő-megtakarítás szerelési idő 85%-át is megtakaríthatja, ha Ön Gripple függesztőket, illetve rögzítőkellékeket használ - egyéb - hagyományos módszerekhez képest. Nemcsak a szerelés gyorsabb, nincs szükség előmunkálatokra sem, mint a vágás vagy a tömítés. RÓLUNK Egészségvédelem és biztonság Gripple függesztőket és kellékeket használatra készen csomagolják, kiküszöbölve a veszélyes helyszíni (magas hőmérsékletű) hegesztést, vágást. Egy doboz HF Expressz típusú 2-es méretű pontosan 8 kg súlyú függesztő ugyanazt a célt szolgálja, mint 150 kg-nyi menetes szár és lánc. kezelendő anyagnak nemcsak a súlya, tömege csökken lényegesen, hanem a nagy magasságban végzett munka ideje is. O 2 kibocsájtás csökkentése menetes szárakat kiváltó 1 m Gripple függesztő alkalmazása közelítően 1,2 kg-mal csökkenti a O 2 képződést. Összességében a O 2 megtakarítás a 95%-ot is elérheti menetes szárak helyett Gripple függesztők alkalmazásával. Megjelenés Gripple függesztők és kellékek könnyűek és alig láthatóak. 2 mm-es függesztőt 8 mmes menetes szárral összehasonlítva a különbség szembetűnő. Kötetlenebb szolgáltatások felé tekintve, a Gripple függesztők és kellékek jelentősen növelik a hasznos munkateret - különösen kiskereskedelmi környezetben. Mozikba, színházakba ezenkívül különféle fekete kivitelű függesztőket is ajánlunk, egyes terekben a mennyezet is feketére festett (lásd 20. oldal).... MUNK 83%- HELYSZÍNEN KÍVÜL TÖRTÉNIK; GRIPPLE MEGOLDÁSOK EGYSZERŰSÍTÉS ÉLJÁÓL SZÁLLÍTÁSOK IGZÍTÁS MUNK ÜTEMTERVÉHEZ... LEDENHLL ÉPÍTKEZÉS, LONDON 5

6 6

7 sövezés 8. oldal HV 10. oldal Villanyszerelés 12. oldal Világítás 14. oldal Szignalizáció 16. oldal kusztika 18. oldal lack Line 20. oldal Fast Trak 22. oldal LKLMZÁSI TERÜLETEK lkalmazási területek 7

8 sövezés Univerzális ilincs Lefolyó- és szennyvíz csövek 53. oldal Univerzális rögzítőkengyel acélgerendához 75. oldal sőkonzol készlet (P) 46. oldal RUPHEN 51. oldal Gripple alátámasztó és függesztő rendszert gyors és többcélú megoldásként fejlesztették ki, bármilyen típusú csőrendszerekhez. Gripple termékskála - előre tervezetten - az idő, a munka és a költségek megtakarítását szolgálja, a szerelést gyorsítja, könnyíti. termékeket, kellékeket használat készen szállítják, ez a termékrendszer nem igényel semmilyen helyszíni vágást, csőkonzolok kialakítását. Összességében az Ön projektjéhez megoldásainkkal kiemelt munkavédelmi és biztonsági előnyöket nyújtunk. 8

9 lacsony csőkonzol készlet 47. oldal Fali konzol 75. oldal RUFLEX 50. oldal UniGrip QT 34. oldal bemutatott termékek beltéri használatra. kép csak illusztráció. További információk a szerelési útmutatóban találhatók. 9

10 HV -lip 64. oldal TI Kit 42. oldal HF Express 26. oldal UniGrip Y 34. oldal UniGrip Központi Kimenetel 34. oldal bemutatott termékek beltéri használatra. kép csak illusztráció. További információk a szerelési útmutatóban találhatók. 10

11 Trapéz TPZPL 36. oldal Fast Trak 32. oldal Trapéz TPZGR 37. oldal UniGrip Standard 34. oldal UniGrip alibra 34. oldal Gripple HV épületgépészeti függesztőrendszert gyors és többcélú megoldásként vezetékek, fűtési, légkondícionáló, valamint sugárzó panelek és klímadobozok felfüggesztésére fejlesztették ki. Termékeinket az Egyesült Királyságban gyártják, tervezetten az Ön idejét, munkáját, költségeit takarítjuk meg, a szerelési teljesítményt növelve. hagyományos módszerekkel ellentétben a Gripple szettek nem igényelnek vágást, tömítést vagy akár engedélyeket "magas hőmérsékletű" munkákhoz (hegesztés). Gripple függesztési megoldások esztétikusak, de nem a teherbírás rovására; a szettek használatra készek, a sodronydarabok kívánt hosszban, rögzítőkkel együtt állnak rendelkezésre. 11

12 Villanyszerelés HF Express 26. oldal Fast Trak 32. oldal Gripple alátámasztó és függesztőrendszert a villamos szereléshez is kifejlesztették gyors és sokcélú felfüggesztési megoldásként. Gripple termékeket az idő, a munka és a költségek megtakarítására tervezték, gyorsítva és könnyítve a szerelést. használatra készen leszállított termékskála a szettekkel együtt kis súlyú, helyszíni vágást nem igényel és a magasságban folyó munka idejét csökkenti, tetemes egészségi és biztonsági előnyöket biztosítva a Ön beruházásához. 12

13 -lip 64. oldal TI 42. oldal TI Fali konzol 72. oldal UniGrip Központi Kimenetel 34. oldal UniGrip Y-alakú 34. oldal G-konzol 73. oldal bemutatott termékek beltéri használatra. kép csak illusztráció. További információk a szerelési útmutatóban találhatók. 13

14 Világítás TI Kit 42. oldal Gripprofili 72. oldal HF Express 26. oldal Gripple világítási rendszer felfüggesztési megoldásait is az Egyesült Királyságban gyártják, tervezik az Ön ideje, költsége és munkája megtakarítása érdekében, hatékonyabbá téve a szerelés folyamatát. hagyományos módokkal ellentétben a Gripple függesztések nem igényelnek helyszíni vágást "magas hőmérsékletű" technológiákat, nagymértékű egészségi és biztonsági előnyöket garantálva az Ön beruházásához. Termékeink egyszerűségükben dekoratív megjelenésűek, szilárdságukból nem engedve. szettek használatra készen állnak rendelkezésre a kívánt hosszúságú bowdenekkel - végződésekkel. 14

15 -lip 64. oldal HF Express 26. oldal ngel 28. oldal z ngel termékek széles választéka áll rendelkezésre a világítástechnikai függesztésekhez. Részletek a 29. oldalon. bemutatott termékek beltéri használatra. kép csak illusztráció. További információk a szerelési útmutatóban találhatók. 15

16 Szignalizáció ngel szignalizáció 29. oldal z ngel termékek széles választéka áll rendelkezésre a szignalizációs függesztésekhez. Részletek a 29. oldalon Gripple jelzőrendszert szolgáló termékeit is komplett felfüggesztőrendszerként fejlesztették ki - bármilyen jelzés céljára. szettvariációk messzemenő rugalmasságot és állíthatóságot biztosítanak többletköltség nélkül. tervezett formák egyszerűségükben tetszetős látványt mutatnak az Ön ügyfelei számára - nem engedve a szilárdsági követelményekből. Termékeinket arra terveztük, hogy megtakarítsuk az Ön idejét, költségeit, munkáját, a szerelést gyorssá és könnyűvé téve. 16

17 ngel suklós 29. oldal ngel Kampós 29. oldal ngel sínes szignalizáció 29. oldal bemutatott termékek beltéri használatra. kép csak illusztráció. További információk a szerelési útmutatóban találhatók. 17

18 kusztika ngel Kampós 28. oldal Gripple akusztikus termékcsalád termékeit az Egyesült Királyságban gyártják. termékeket úgy tervezték, hogy költségtakarékos és hatékony installációs megoldásokat kínáljon a felhasználók részére. hagyományos szerelési módszerekkel ellentétben a Gripple-rendszerek esetében nincs szükség helyszíni vágásra vagy darabolásra, PV keretre, így jelentős időmegtakarítás érhető el a projekt kapcsán. Gripple termékcsalád elemei közvetlenül alkalmazhatók kereteknél, álmennyezetnél. Professzionális, egyszerű és kompromisszumok nélküli megoldás. Minden termék használatra kész csomagban, az Ön által választott végződéssel és méretben kerül kiszállításra. 18

19 TI Kit & -lip 42 & 64. oldal ngel Oldalsó kimenet - menetes 28. oldal kusztikus rugós horgony 75. oldal bemutatott termékek beltéri használatra. kép csak illusztráció. További információk a szerelési útmutatóban találhatók. 19

20 lack Line -lip 64. oldal TI Kit 42. oldal Trapéz TPZPL 36. oldal Gripple használatra kész szettek most fekete burkolatban is kaphatóak, az egész rendszer további esztétikai megjelenése érdekében. Gripple függesztők vékony, alig látható esztétikus elemivel mindig igyekszünk a különböző, adott modern épületekhez igazodni, ahol láthatóak a vezetékek a tetőtérben speciális szerelvényekkel, mint például a felfüggesztett világítás. z új fekete színű termékkínálat használata a kedvező hatást még fokozza olyan terekben, ahol az esztétikum fontos, mint kiskereskedelmi helyiségek, színházak, kiállítási és koncert teremek. 20

21 Trapéz TPZGR 37. oldal HF Express 26. oldal UniGrip KözpontiKimenetel 34. oldal HF Express 26. oldal bemutatott termékek beltéri használatra. kép csak illusztráció. További információk a szerelési útmutatóban találhatók. 21

22 Fast Trak GYORS IZTONSÁGOS SZERSZÁMMENTES HELYTKRÉKOS HULLDÉKMENTES 22

23 NEW NOUVEU NEU INNOVÁIÓ N U O V O N UE V O N O V O Keresse meg a Fast Trak rendszerrel kapcsolatos információkat a 32. oldalon. További információkért érdeklődjön a os telefonszámon, vagy keresse fel honlapunkat:

24 24

25 Terméklista HF Express 26. oldal HF lassic 27. oldal ngel 28. oldal HF lassic Inox 30. oldal Fast Trak 32. oldal UniGrip 34. oldal Trapéz TPZPL 36. oldal Trapéz TPZGR 37. oldal Trapéz Plus RF 38. oldal Y & Y Kellék 40. oldal TI Kit (eltéri) 42. oldal EP Kit (Kültéri) 44. oldal sőkonzol készlet (P) 46. oldal lacsony csőkonzol készlet (LP) 47. oldal PFT Kit 48. oldal RUFLEX 50. oldal RUPHEN 51. oldal Univerzális ilincs - sövek 52. oldal Univerzális ilincs - Lefolyó- és szennyvíz csövek 53. oldal Univerzális ilincs - Légcsatorna 54. oldal TERMÉKLIST 25

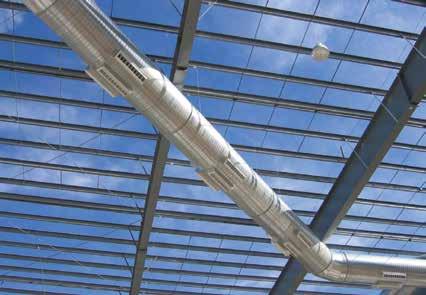

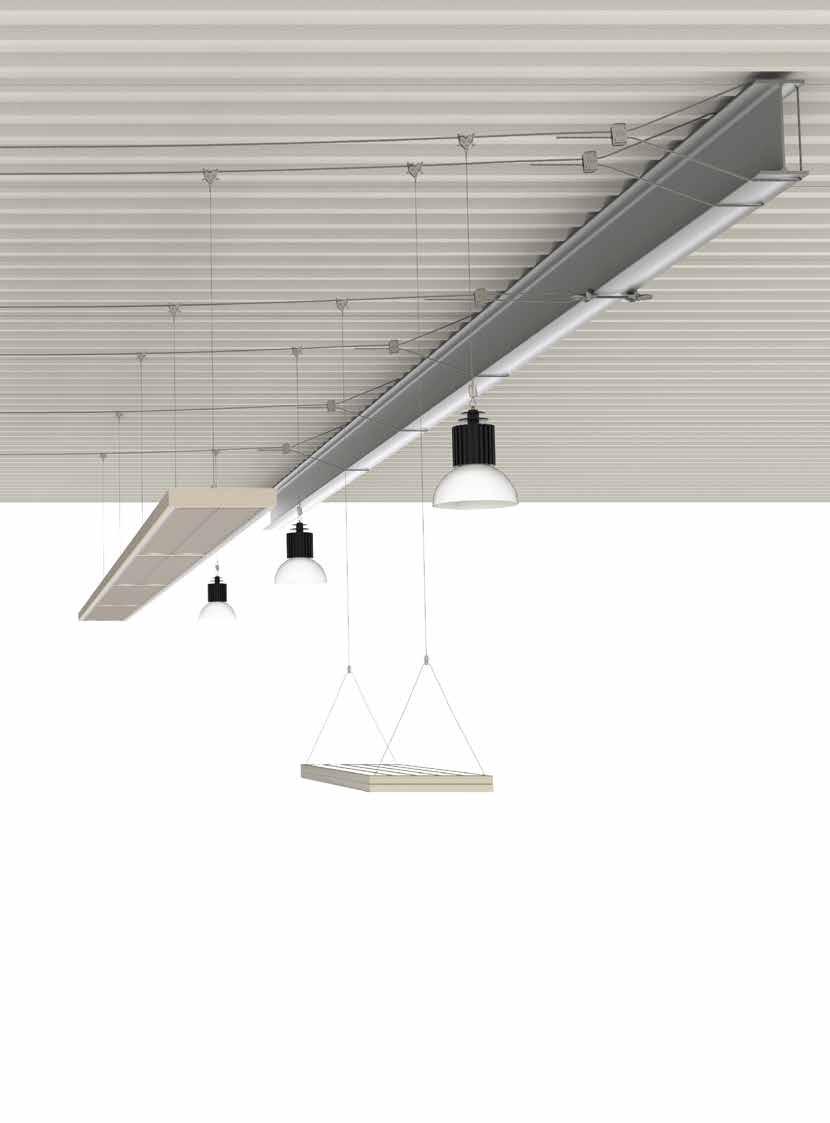

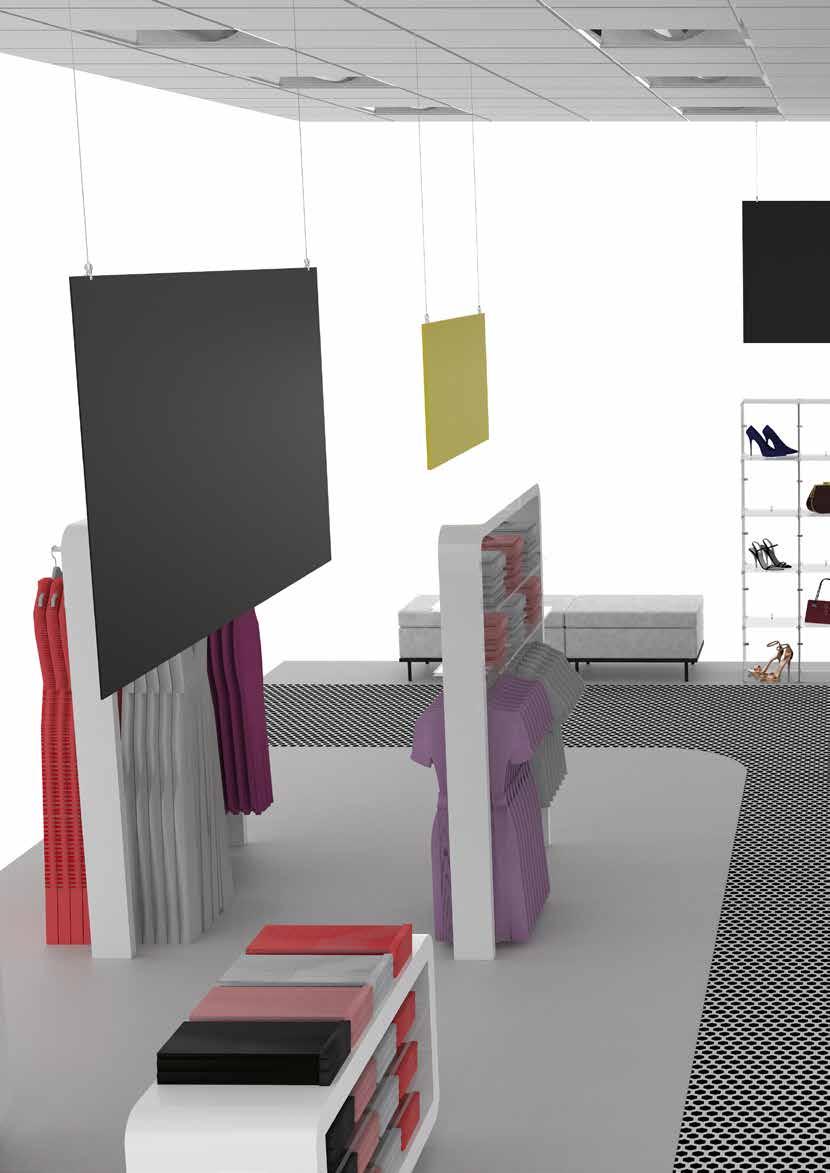

26 HF Express Megoldások gyors függesztéshez, szerszám nélkül, visszaoldható rendszerrel. HF Expressz N 1 méret ideális szignalizáció, üzletberendezések, világítások és más könnyű lámpatestek függesztéséhez HF Expressz N 2 méret ideális a gépészeti és villamossági alkalmazásokhoz 6 x gyorsabb a felszerelése, mint a hagyományos rendszereké Használatra kész csomagban z ergonomikus gombok lehetővé teszik a gyors kiigazítást Esztétikus, diszkrét és könnyű Kapható 1 és 2 méretben LK LINE Minden függesztő használatra kész egy választott bowden hosszal és egy választott végződéssel. 5:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG N 1 N 2 15 kg 45 kg VÉGZŐDÉSEK 57. OLDL KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 31. OLDL Kioldás 26

27 HF lassic Használható HV, cső- és villamossági rendszerek esetén komplett végződésekkel. Ideális súlyos kábeltálcák, csőrendszerek, fűtőpanelek függesztéséhez 6 x gyorsabb a felszerelése, mint a hagyományos rendszereké Erős és sokoldalú Erős, biztonságos és ipari szabvány által minősített Esztétikus, diszkrét és könnyű LK LINE Kapható 3-as és 4-es és 5-ös méretben Minden függesztő használatra kész egy választott bowden hosszal és egy választott végződéssel. 5:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG N 3 N 4 N 5 90 kg 225 kg 325 kg VÉGZŐDÉSEK 57. OLDL KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 31. OLDL Kioldás 27

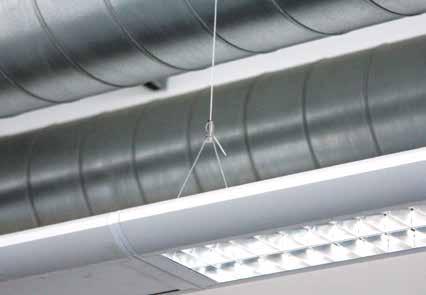

28 ngel z épületvilágítás felfüggesztésénél a jelzőrendszer, valamint az akusztikai terelőfelületek és berendezések esztétikai tervezése fontos. Egyszerű kézi igazítás, állíthatóság függesztőrendszer egészét átfogó korszerű formatervezés végződések széles választéka a legtöbb helyen biztosítja a szerelhetőséget rögzítések variációi lehetővé teszik a csatlakoztatást egyéb rögzítőpontokhoz 1,5 mm-es bowden használatával a felfüggesztés kellően diszkrét Elérhető végződések LK LINE Minden függesztő használatra kész egy választott bowden hosszal és egy választott végződéssel. 5:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG N 1 15 kg VÉGZŐDÉSEK 57. OLDL KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 31. OLDL Kioldás 28

29 ngel z ngel most még sokoldalúbb, változatosabb, a lábak széles skálája áll rendelkezésre az Ön céljának megfelelően. Középső kimenet Menetes középső kimenettel könnyű használattal Kapható M6-os méretben 5 mm a standard menethossz Középső kimenet Y-alakú Két szimetrikus rögzítési pont a szintezéshez. Standard méretek mm között. Oldali vezeték kimenet Oldalsó kimenet - menetes Menetes oldalsó kimenettel igény szerint kapható M4, M5, M6, M8, M10 és M13 méretben Középső kimenettel csak M6-os méretben rendelhető 15 mm a standard menethossz Oldalsó kimenet - belső menet első menet M6 és M4 menet átmérő Maximális bemeneti mélység 6 mm Oldalsó kimenet Lemez Ideális a különböző világítási pályák függesztéséhez lemez átmérője 17,5 mm Kapható különböző kábelhosszal és végződéssel Oldalsó kimenet Kampós iztonsági zárral Mini karabiner 2,5 mm távolsággal Nagy karabiner 9 mm távolsággal Oldalsó kimenet suklós Forgathatóságnak köszönhetően 90o-os szögben történő függesztés Rendelhető M4, M6 és M8-as méretű menettel első menet: maximális bemeneti mélység 6 mm Menet: alapkivitelben a menet hossza 15 mm Szignalizáció 5 mm-es feliratokhoz. Közvetlen rögzítés csavarral. Oldalsó kimenet. Elérhető különböző variációkban Sínes szignalizáció Ideális szignalizációk vagy sínes panelek függesztéséhez csavarral Két csavart tartalmazza Középső kimenet Minden függesztő használatra kész egy választott bowden hosszal és egy választott végződéssel. VÉGZŐDÉSEK - 57.OLDL KIEGÉSZÍTŐK OLDL TEHNIKI OLDL 29

30 HF lassic Inox Egy termék a különböző gépészeti és elektromos rendszerek függesztésére az élelmiszeriparban és magas nedvességtartalmú környezetben. Rozsdamentes acél test és kábel, korrózió mentes és hosszú életű rugók Kerámiai ékek az extra erőért és a korrózió elleni védelemért Esztétikus, diszkrét és könnyű Két méretben kapható, terhelhető max.90 kg-ig Használatra kész csomagban Kapható hurkos, M8 menetes, stopos, kampós végződéssel és karabinerrel Kapható 2-es és 3-as méretben Minden függesztő használatra kész egy választott bowden hosszal és egy választott végződéssel. 5:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG N 2 N 3 45 kg 90 kg VÉGZŐDÉSEK 57. OLDL KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 31. OLDL Kioldás 30

31 Függesztőrendszer - termékkódok Hogyan készítheti el saját termékkódját 1 VÁLSSZ KI TEMÉK TÍPUSÁT HF Express N 1 XP1 ngel Oldalsó kimenet - belső menet LSF41 LSF61 HF Express N 2 XP2 ngel Kampós LHK1 HF lassic N 3 HF3 ngel Y-alakú LY150SP1 LY300SP1 HF lassic N 4* HF4 ngel Szignalizáció LSL51 HF lassic N 5* HF5 ngel Sínes szignalizáció LT1 HF lassic Inox N 2 INOX2 ngel Lemez LSD1 HF lassic Inox N 3 INOX3 ngel Középső kimenet LM61 ngel Oldalsó kimenet - menetes LSM41 LSM51 LSM61 LSM81 LSM101 LSM131 * HF 4-es méretű függesztő csak hurkos és M10 menetes végződéssel kapható. HF 5-ös méretben csak hurkos végződéssel kapható. (eg. LSM41 = Ø4) ngel suklós LSWF41 LSWF51 LSWF61 LSWF81 LSWF101 LSWF131 2 VÁLSSZ KI KÁEL HOSSZÚSÁGÁT (méterben) VÁLSSZ KI KÁELVÉGZŐDÉST Hurkos végződés FR Menetes végződés M6 x 20 mm EF6 Menetes végződés M8 x 45 mm EF8 Menetes végződés M10 x 45 mm EF10 Stop végződés SP Kampós E Mini Kampós* ES célkampó** TH Dekoráció* ED6 Szemes végződés EO 45 -os szemes végződés EO os szemes végződés EO90 -lip 3 mm* 3 -lip 6 mm** 6 első menetes végződés M6** ET6 első menetes végződés M8 ET8 Sínes anya ER8 súsztatható végződés ES G** G DX32** DX32 DX22** DX22 Írja ide saját kódját (pl. XP210FR): Twist lip (fehér)* TW Mágneses végződés* E * sak HF Expressz no.1-es méretben és ngel függesztővel. ** sak 1-es és 2-es méretben. QT Henger QT TERMÉK KÁEL HOSSZÚSÁG VÉGZŐDÉS z megvásárolható végződések és termékinformációkkal kapcsolatosan hívja a telefonszámot vagy keresse fel a honlapunkat. 31

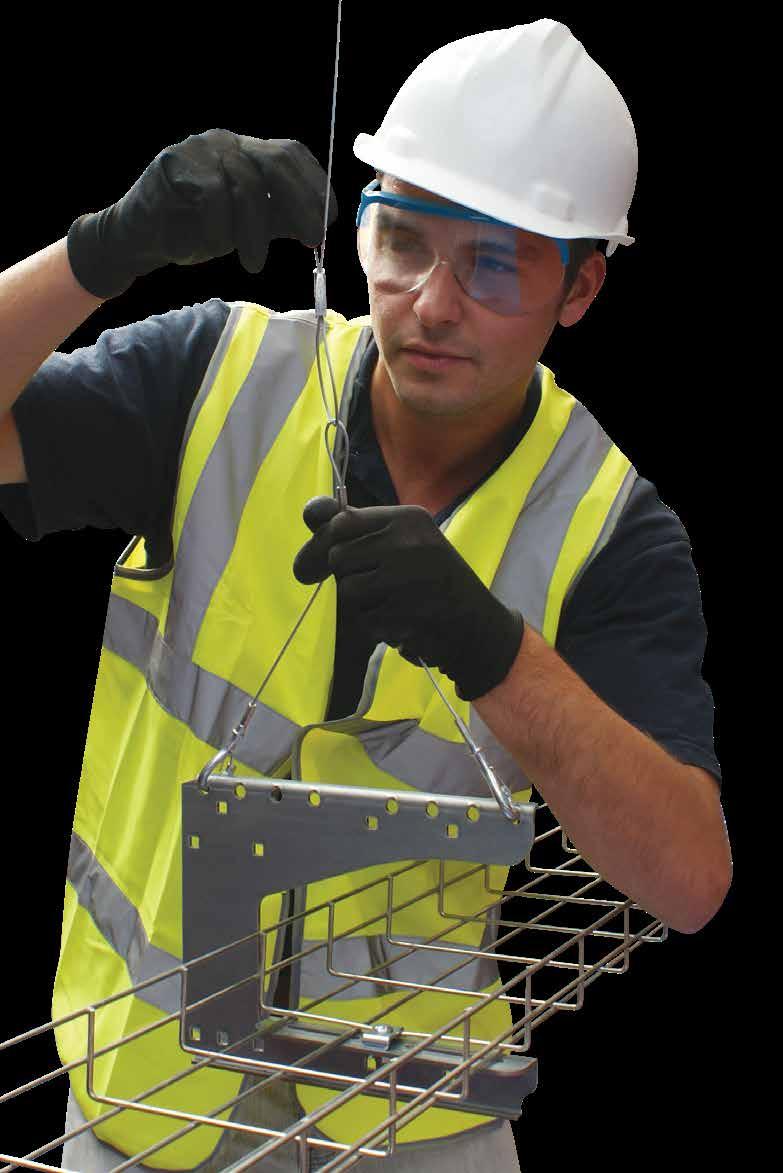

32 Fast Trak TM Előregyártott konzol, amely gyorsaságot, rugalmasságot és hatékony helykihasználást nyújt a kábeltálcák, csövek, légcsatorna és egyéb gépészeti rendszerek felfüggesztésénél. Gyorsaság 6x gyorsabb felfüggesztés, mint a hagyományos rendszerek esetében Veszélytelen előregyártott rendszer, amely kiiktatja a menetes szár és a konzolok elvágását az építőtelepen Szerszámmentes a konzol könnyen beszintezhető a kívánt magasságra iztonságos a biztonsági zárnak köszönhetően a konzol szintje véglegesen rögzíthető Helytakarékos többszintes felfüggesztés a helytakarékosság érdekében Tiszta & rendezett a rendszer egymásra halmozható, ezáltal csökkenthető a tárolási hely NEW NOUVEU NEU INNOVÁIÓ N U O V O N UE V O N O V O z FT konzol 250 mm és 1500 mm hosszúságban áll rendelkezésre, míg az FTT perforált acélszár 285, 535, 785 vagy 1035 mm-es hosszúságban kapható. 3:1 IZTONSÁGI SZÁM MXIMÁLIS TERHELHETŐSÉG Fast Trak 180 kg KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 33. OLDL Tilos terhelés alatt szintezni. 32

33 Szett kódok Hogyan készítheti el saját termékkódját 1 VÁLSSZ KI TEMÉK TÍPUSÁT 1 VÁLSSZ KI TEMÉK TÍPUSÁT Konzol Perforált acélszár FT FTT 2 VÁLSSZ KI HOSSZÚSÁGÁT 2 VÁLSSZ KI HOSSZÚSÁGÁT DOOZONKÉNTI MENNYISÉG 3 DOOZONKÉNTI MENNYISÉG 10P 20P Írja ide saját kódját (pl. FT P): F T 1 0 P TERMÉK HOSSZ DOOZONKÉNTI MENNYISÉG Írja ide saját kódját (pl. FTT P): F T T 2 0 P TERMÉK HOSSZ DOOZONKÉNTI MENNYISÉG lip és T lip termékek kiegészítőként állnak rendelkezésre a Fast Trak rendszerhez (73. oldal). lip 4 mm és 5 mm acél huzallal kompatibilis T lip 2 mm és 3 mm lemezvastagsággal kompatibilis 33

34 UniGrip Új generációs technológia, a kábeltálcák, csövek, csatornavezetékek, HV-rendszerek gyors felfüggesztéséhez, beleértve a többszintes rendszereket is. Gyorsaság Hatszor gyorsabb felszerelés, mint a hagyományos függesztési rendszerek esetében iztonságos Sínre előre felszerelhető a támasz/anyacsavar, vagy a műanyag rőgzítőkapocs segítségével, csökkentve a magasban történő munka idejét Könnyedség eépített ergonómikus feloldógomb az egyszerű szintezéshez iztosítás gomb zárcsavarként működik és láthatóan jelzi a sodrony feszességét a maximális biztonság érdekében Terhelés Nagyobb terhelhetőség; 250 kg-ig, 5:1-hez biztonsági tartalékkal Elérhető végződések Minden függesztő használatra kész egy választott bowden hosszal és egy választott végződéssel. 5:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG N 2 N 3 N 4 55 kg 110 kg 250 kg VÉGZŐDÉSEK 57. OLDL KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 39. OLDL Kioldás 34

35 UniGrip z UniGrip most még sokoldalúbb, változatosabb, a lábak széles skálája áll rendelkezésre az Ön céljának megfelelően. Standard Sínre történő egyszerű és gyors felfüggesztésre tervezve rőgzítőkapocsnak köszönhetően a függesztés előtt felszerelhető a sínre Központi bowden kimenetellel QT Gripple Univerzális Konzoljaira tervezve Negyedfordulós rögzítés a konzolra iztonsági rugóskapocs Központi bowden kimenetellel Központi Kimenetel Sínnel történő felfüggesztésre tervezve Négyzetes alátéttel és anyával, vagy hatszögletű anyával ellátva 20 mm-es csavarmenetnek köszönhetően rögzíthető Menetméretek M8 (UniGrip No.2), M10 (UniGrip No. 3) és M12 (Unigrip No. 4) Központi bowden kimenetellel LK LINE LK LINE Oldalsó kimenet zokra az épületgépészeti felfüggesztésekre tervezve, ahol a bowden csak oldalirányban hagyhatja el a lakatot (kikerülve a gépészeti rendszereket) Hatszögletű anyával ellátva Oldalsó kimenet M6 és M8 menet átmérő Kampós Önzáródó kapocs a biztonság érdekében Fűtő-/hűtőtestek és fénytechnika felfüggesztésére tervezve Oldalsó kimenet alibra Épületgépészet terhelés alatti felfüggesztésére tervezve 35 mm-es szintezés, a feszítő orsónak és az M8 menetnek köszönhetően Oldalsó kimenet Y-alakú Fénytechnika, illetve kábeltálcák felfüggesztésére tervezve Kétpontos függesztés az egyensúly érdekében Standard 150 mm, 300 mm és 500 mm szárnnyakkal Változatos végződésekkel, pld. stop, kampós végződés Oldalsó kimenet Kábeltálca adapter drótkosár kábeltálcák gyors felfüggesztésére tervezve (6 mm vastagságú drótig) Kiküszöböli a tartókonzolok hasnzálatát Központi kábelkimenettel Minden függesztő használatra kész egy választott bowden hosszal és egy választott végződéssel. VÉGZŐDÉSEK - 57.OLDL KIEGÉSZÍTŐK OLDL TEHNIKI OLDL 35

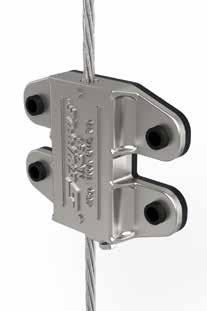

36 Trapéz TPZPL Speciális kábel, amely ideális a szögletes csatornák gyors és egyszerű függesztésére. Könnyen és gyorsan állítható hosszúság a végződés segítségével Szétosztható a terhelés négy pont között sökkenti a rezgéseket EN 1507 lass D tanúsítvány Használható többszintes függesztéshez LK LINE Kapható 2-es méretben Minden függesztő használatra kész egy választott bowden hosszal és egy választott végződéssel. 5:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG N 2 45 kg VÉGZŐDÉSEK 57. OLDL KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 39. OLDL Kioldás* *Kioldásnál: 1. tehermentesíteni, 2. kihúzni a kábelt, 3. kihúzni a kioldó szöget. savarok nélkül szállítva. 36

37 Trapéz TPZGR Speciális kábel, amely ideális a szögletes csatornák gyors és egyszerű függesztésére. Nincs szükség sínre vagy egyéb kellékekre lkalmazható a 0,6 mm - 1,5 mm vastagságú szögletes csatornákhoz 3 önmetsző csavarral vagy popszegeccsel rögzített pont sökkenti a rezgéseket EN 1507 lass D tanúsítvány Szög a gyors beállításhoz Kapható 2-es méretben LK LINE Minden függesztő használatra kész egy választott bowden hosszal és egy választott végződéssel. 5:1 IZTONSÁGI SZÁMML N 2 MXIMÁLIS TERHELHETŐSÉG 45 kg VÉGZŐDÉSEK 57. OLDL KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 39. OLDL Kioldás* *Kioldásnál: 1. tehermentesíteni, 2. kihúzni a kábelt, 3. kihúzni a kioldó szöget. savarok nélkül szállítva. 37

38 Trapéz Plus RF Trapéz Plus RF tűzálló, esztétikus és profi termék mindenfajta függesztéshez. Ez az integrált záróelemrendszer még biztonságosabbá teszi a függesztéseket. sökkentett munkaidő a magasban: -es alátéttel és tartozék anyával előre felszerelhető a sínre Egyszerűség: Könnyen kezelhető a beépített szabályozó gomb segítségével iztonság : rögzítő csavar megszorításával tökletes biztonságot nyújt Tűzálló: RE által 120 percig minősítve Használható többszintes függesztéshez DIN 4102 SZVÁNY SZERINT Kapható középső kimenetelű kábel esetén 2-es 3-as és 4-es méretekben. MXIMÁLIS TEHERÍRÁS DIN RÉSZÉRE VONTKOZÓN N 2 N 3 N 4 F30 Max: 15 kg F30 Max: 45 kg F30 Max: 100 kg F60 Max: 4 kg F60 Max: 20 kg F60 Max: 50 kg F120 Max: 2,5 kg F120 Max: 10 kg F120 Max: 25 kg VÉGZŐDÉS 57. OLDL KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 39. OLDL Kioldás 38

39 Szett kódok Hogyan készítheti el saját termékkódját 1 VÁLSSZ KI TEMÉK TÍPUSÁT UniGrip Központi Kimenetel N 2 UniGrip Központi Kimenetel N 3 UniGrip Központi Kimenetel N 4* UniGrip Oldalsó Kimenetel N 2 (M6 x 20 mm) UniGrip Oldalsó Kimenetel N 3 (M8 x 35 mm) UniGrip QT N 2 UniGrip QT N 3 UniGrip Standard N 2 UniGrip Standard N 3 UGR2 UGR3 UGR4 UGS6 UGS8 UGT2 UGT3 UG2 UG3 UniGrip Kampós N 2 UGH2 UniGrip alibra N 2 UG2 UniGrip Y-alakú N 2 UGY2 UniGrip Y-alakú N 3 UGY3 Trapéz Plus RF N 2** STPZP2 Trapéz Plus RF N 3** STPZP3 Trapéz Plus RF N 4*** STPZP4 Trapéz TPZ N 2 TPZ2 Trapéz TPZ N 3 TPZ3 * sak hurkos és M10 menetes végződéssel kapható. **sak M8 menetes, szemes és 90 szemes végződéssel kapható. *** sak M10 menetes végződéssel kapható. 2 VÁLSSZ KI KÁEL HOSSZÚSÁGÁT (méterben) VÁLSSZ KI VÉGZŐDÉST Hurkos végződés FR Menetes végződés M6 x 20 mm EF6 Menetes végződés M8 x 45 mm EF8 Menetes végződés M10 x 45 mm EF10 Stop végződés SP Kampós E célkampó* TH Szemes végződés EO 90 -os szemes végződés EO90 -lip 6 mm* 6 első menetes végződés M6* ET6 első menetes végződés M8 ET8 Sínes anya ER8 G* G DX32* DX32 DX22* DX22 QT Henger QT * sak nr.2-es méretű UniGrip. Írja ide saját kódját (pl.ugr210fr): TERMÉK KÁEL HOSSZÚSÁG VÉGZŐDÉS sak az UniGrip Y-Fit számára rendelhető 4 SZÁRHOSSZÚSÁG 5 SZÁRVÉGZŐDÉS E EM T SP z Y-alakú szett kódokhoz írja be az egyedi termékkódot (pl. UGY21FR300E): TERMÉK KÁEL HOSSZÚSÁG VÉGZŐDÉS SZÁRHOSSZÚSÁG SZÁRVÉGZŐDÉS 39

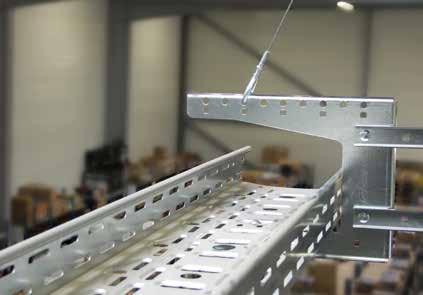

40 Y & Y Kellék Egy komplett, szabályozható függesztő dupla függesztési ponttal, ideális a kábeltárcákhoz, kosarakhoz, fűtő panelekhez...stb. Ideális kábeltálcákhoz vagy kosarakhoz Különféle szár hosszúsággal kapható Több idő a védelemre, feleannyi idő a fúrásra Használatra kész, nem igényel előkészületet kapható kellékvariácó ideális hosszab függesztésekhez Kapható kellékvariácók Minden függesztő használatra kész egy választott bowden hosszal és egy választott végződéssel. 5:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG N 1 N 2 N 3 15 kg 45 kg 90 kg VÉGZŐDÉSEK 57. OLDL KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 41. OLDL Kioldás 40

41 Y-alakú szett kódok Hogyan készítheti el saját termékkódját 1 VÁLSSZ KI TEMÉK TÍPUSÁT Y Express N 1 Y Express N 2 Y lassic N 3 Y Kellék N 1 Y Kellék N 2 Y Kellék N 3 YX1 YX2 YF3 Y1J Y2J Y3J 2 VÁLSSZ KI KÁEL HOSSZÚSÁGÁT* (méterben) * Nem kapható Y-alakú kellék 3 VÁLSSZ KI VÉGZŐDÉST Kampós E Gyorsszem EM Kábel tálca kampóval T Stop végződés SP 4 VÁLSSZ KI SZÁRHOSSZÚSÁGOT z Y-alakú szett kódokhoz írja be az egyedi termékkódot (pl. YF310FR300): TERMÉK KÁEL HOSSZÚSÁG SZÁRVÉGZŐDÉS SZÁRHOSSZÚSÁG z Y-alakú kellékszett kódokhoz írja be az egyedi termékkódot (pl. Y1J150E): TERMÉK SZÁRHOSSZÚSÁG SZÁRVÉGZŐDÉS z megvásárolható végződések és termékinformációkkal kapcsolatosan hívja a telefonszámot vagy keresse fel a honlapunkat. 41

42 TI Kit (eltéri) iztonságos fej feletti áthidalást teremt a két rögzítőpont között nagy húszószilárdságú drótkötéllel. Ez a megoldás olyan szereléseknél ideális, ahol vertikális lehorgonyzásra nincs szükség. Diszkrét, könnyed, vizuális megjelenés Utólagosan is felszerelhetőek Szerszám nélkül 3 és 6 mm átmérőjű bowdenek állnak rendelkezésre, legfeljebb 100 kg súly hordására -lip végződések vízszintes és függőleges irányban is állíthatóak Helyzetük szilárdan rögzíthető 60 -os szögig LK LINE TI 3 TI 6 Használatra kész szettek, tartalmazzák a galvanizált dróthuzalt, zárható és kioldható gombot. 5:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG TI3 TI6 30 kg 100 kg TEHNIKI 79. OLDL -LIP 64. OLDL KIEGÉSZÍTŐK 72. OLDL Kioldás 42

43 TI Kit - termékkódok Hogyan készítheti el saját termékkódját 1 TERMÉK TI3 3 mm -es kábelhez TI3 TI6 6 mm -es kábelhez TI6 2 VÁLSSZ KI KÁEL HOSSZÚSÁGÁT (méterben) Írja ide saját kódját (pl. TI330): T I TERMÉK KÁELHOSSZÚSÁG végződés megrendelhető a felfüggesztő rendszer kiegészítéseként a függesztő termékkódok oldalán 31 vagy 39 z áthidaló rendszert kiegészítő fali konzolok elérhetők az alábbi kódok útján -lip 3 mm 3 PLT100 -lip 6 mm 6 GRIPPROFILI613 z megvásárolható és termékinformációkkal kapcsolatosan hívja a telefonszámot vagy keresse fel a honlapunkat. 43

44 EP Kit (Kültéri) Egy biztonságos áthidaló rendszer két egymástól nagy távolságra lévő függesztési pont vízszintes összekötésére. Ideális karácsonyi dekorációk, hirdető táblák, közvilágítás, stb. függesztéséhez. Gyors és egyszerű felszerelés lkalmas kültéri dinamikus függesztésekre Használatra kész Lecsökkenti a munkaidőt a magasban Könnyen tárolható és kezelhető Maximális terhelhetősége vízszintesen 100 kg, biztonsági szám: 5:1 LK LINE EP6 Használatra kész szettek, tartalmazzák a galvanizált dróthuzalt, zárható és kioldható gombot. 5:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG EP6 100 kg TEHNIKI 79. OLDL -LIP 64. OLDL KIEGÉSZÍTŐK 72. OLDL Kioldás 44

45 EP Kit - termékkódok Hogyan készítheti el saját termékkódját 1 TERMÉKTÍPUS EP6 6mm-es kábelhez EPLO 2 VÁLSSZ KI KÁEL HOSSZÚSÁGÁT (méterben) Írja ide saját kódját (pl. EPLO106): E P L O TERMÉK 6 KÁELHOSSZÚSÁG -lip kellékek rendelhetők a kültéri TI szettek kiegészítéseként az alábbi kód használatával: z áthidaló rendszert kiegészítő fali konzolok elérhetők az alábbi kódok útján Kültéri -lip kellék 6mm-es kábelhez EP6 PLT100 z megvásárolható és termékinformációkkal kapcsolatosan hívja a telefonszámot vagy keresse fel a honlapunkat. 45

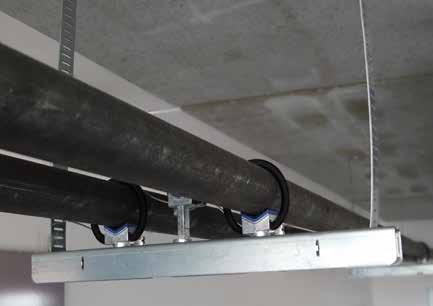

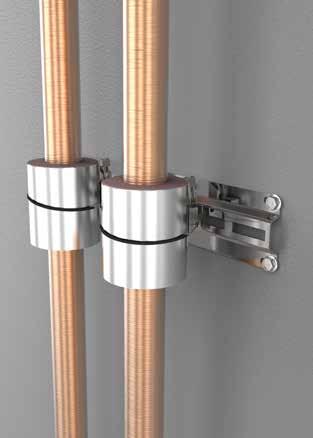

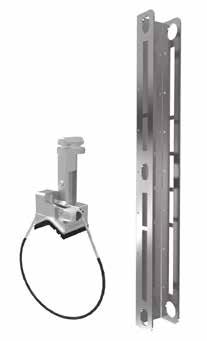

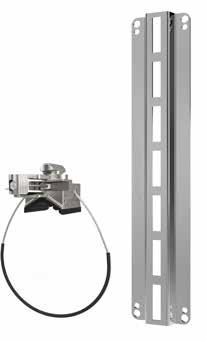

46 sőkonzol készlet (P) csőkonzol készlet tartalmaz egy rögzítő sínt és egy negyedfordulós univerzális csőbilincset. Egyszerűsíti és könnyíti a csőkivitelezési munkálatokat az építkezéseknél. 6 x gyorsabb Összeszerelhető Sokoldalú, közvetlenül rögzíthető a mennyezetre vagy a falnak Használatával csökkenthető a munkaidő, nincs szükség a helyszínen vágásra, síndarabolásra, tűzengedélyre Kompatibilis a UniGrip QT (35. oldal) Használatra kész szettben szállítva 240, 340, 640, 1040 és 1240 mm-es cső- konzollal. 5:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG SŐKONZOL KÉSZLET (P) 90 kg (függesztések között) KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 49. OLDL 90º 46

47 lacsony csőkonzol készlet (LP) P készlet kisebb helyigényű változata az alacsony magasságban történő függesztéshez. Gyors és egyszerű telepítés: az LP készlet a negyedfordulós technológia segítségével gyorsan összeszerelhető. Sokoldalú: rögzíthető közvetlenül a falra vagy a mennyezet alatt sökkenti a munkaidőt Univerzális mm átmérőjű csövekhez. Több,mint 11méretű bilincsméretet helyettesít Elkerülhető a vágás, csökkenti a balesetek kockázatát Használatra kész szettben szállítva 180, 350, 650, 900 és 1250 mm-es alacsony cső- konzollal. 5:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG LSONY SŐKONZOL KÉSZLET (LP) 90 kg (függesztések között) KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 49. OLDL 90º LIK! 47

48 PFT Kit Előregyártott konzol, amely gyorsaságot, rugalmasságot és hatékony helykihasználást nyújt, a csőrendszerek felfüggesztésére, a szűk helyeken. Gyors hatszor gyorsabb felszerelés, mint a hagyományos rendszerek esetében Univerzális DN10 DN65 között minden mérethez iztonságos előregyártott rendszer, amely nem igényli a menetes szár, vagy a konzol elvágását a telepen Szerszámmentes használat a konzol függőleges irányban állítható, így a megfelelő szintre lehet beszintezni ebiztosítás a zár használata biztonságot nyújt miután a konzol és a sín a helyükre kerültek Helytakarékos több szinten is használható így más épületgépészeti rendszereknek is megfelel Rendezett és tiszta egyszerű raktározás, a helytakarékosság miatt Kapható az FT konzol méreteiben mm közötti hosszúságban, függőleges FTT sínek pedig 285, 535, 785 és 1035 mm méretben. 3:1 IZTONSÁGI SZÁMML MXIMÁLIS TERHELHETŐSÉG PFT KIT 180 kg KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 49. OLDL Felszerelés 48

49 sőszett kódok Hogyan készítheti el saját termékkódját 1 VÁLSSZ KI SŐKONZOL TÍPUSÁT SŐKONZOL LSONY SŐKONZOL PROFIL 240 mm P mm P mm P mm P mm P mm LP mm LP mm LP mm LP mm LP120 VÍZSZINTES KONZOL (PFT) FÜGGŐLEGES PERFORÁLT ÉLSZÁR 250 mm PFT mm PFT mm PFT mm PFT mm PFT mm PFT mm 535 mm 785 mm mm D 2 VÁLSSZ KI ILINS MENNYISÉGÉT VÁLSSZ KI ILINS TÍPUSÁT Negyedfordulós univerzális bilincs QT Negyedfordulós kompakt bilincs QT Írja ide saját kódját (pl. PFT453QT400): SŐKONZOL ILINS MENNYISÉG ILINS TÍPUS KÁELHOSSZÚSÁG (MM) z megvásárolható és termékinformációkkal kapcsolatosan hívja a telefonszámot vagy keresse fel a honlapunkat. 49

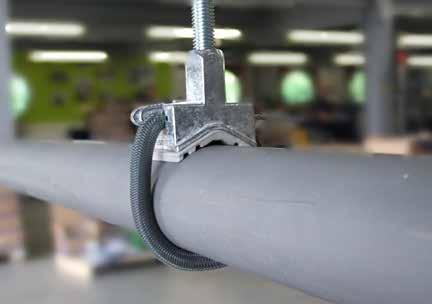

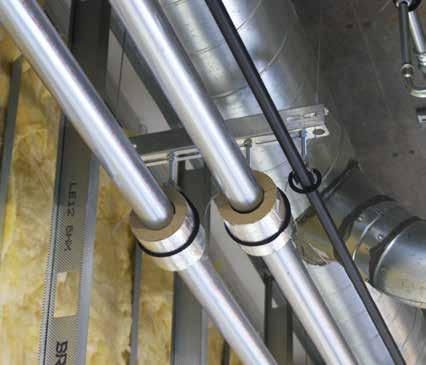

50 RUFLEX RUFLEX cső függesztő rendszerek gyors installációt biztosítanak megőrizve a szigetelés folytonosságát, a szokásos hő megszakítás nélkül. Univerzális -egyaránt alkalmas lágy acél, rozsdamentes acél, réz vagy műanyag csövekhez átmérő között Nagy teljesítmény-kevesebb hőveszteség és rendkívüli vízállóság jellemzi Termikus teljesítmény: Működési hőmérséklet -50 à º Hővezetési képesség: 10 -on: 0,034 W/(m.k) Maximális terhelhetőség 35 kg, 5:1 biztonsági tartalékkal Jelzi a szigetelés vastagságát ( mm-ben ); RUFLEX-nél a lehetséges méretek 19, 25 vagy 32 mm. Egyéb méretekért lépjen kapcsolatba képviseletünkkel. KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 55. OLDL Kioldás 50

51 RUPHEN RUPHEN cső függesztő rendszerek gyors installációt biztosítanak megőrizve a szigetelés folytonosságát, a szokásos hő megszakítás nélkül. Univerzális -egyaránt alkalmas lágy acél, rozsdamentes acél, réz vagy műanyag csövekhez átmérő között Nagy teljesítmény-kevesebb hőveszteség és rendkívüli vízállóság jellemzi Termikus teljesítmény: Működési hőmérséklet -50 à º Hővezetési képesség: 10 -on: 0,036 W/(m.k) Maximális terhelhetőség 35 kg, 5:1 biztonsági tartalékkal RUPHEN-nél a lehetséges méretek 20,25,30,40 és 50 mm. Egyéb méretekért lépjen kapcsolatba képviseletünkkel. Fém védőlappal szállítva 25mm-es méret felett. KIEGÉSZÍTŐK 69. OLDL TEHNIKI 79. OLDL TERMÉK KÓD 55. OLDL Kioldás 51

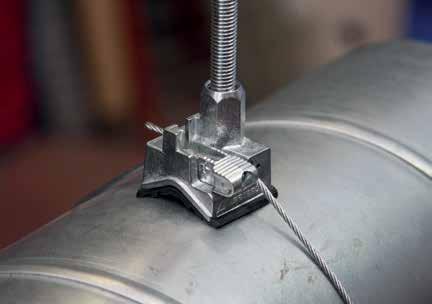

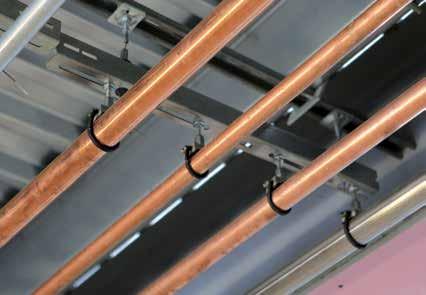

52 Univerzális ilincs - sövek z univerzális bilincset minden csőtípus (hűtés, fűtés, vízvezeték) függesztéséhez tervezték. 6 x gyorsabb mint a hagyományos szerelési mód Univerzális (DN10 - DN65 között minden mérethez) Több mint 11 különböző bilincsméretet helyettesít Használatra kész csomagolás Rezgés elleni védelemmel kifejlesztve Egyszerű tárolás Leegyszerűsíti a mennyiségi kalkulációt a projekt tervezésénél Maximális terhelhetősége vízszintesen 75 kg, biztonsági szám: 3:1 Egymagában vagy az YT rendszer részeként is szállítjuk. Rendelkezésre álló párnák Standard Gumipárna a szigetelt rendszerek számára 14 da zajcsökkentés Széles Javított illeszkedés a nagy átmérőjű csövekhez Ideális a 3'' feletti csövekhez, 18 da zajcsökkentés. kusztikus víznyomás által okozott zaj csökkentésére tervezve 23 da zajcsökkentés bilincsek használatra kész csomagban, különböző méretű Univerzális, vagy lacsony sőkonzol Profillal rendelhetők. Kioldás Kiegészítők Technikai Termék kód 69. oldal 79. oldal 55. oldal 52

53 Univerzális ilincs - Lefolyóés szennyvíz csövek Univerzális bilincs PP és PV csövekhez, ideális minden lefolyó- és szennyvízhálózathoz. 4 x gyorsabb mint a hagyományos szerelési mód Univerzális: PE, PP, és PV csövekhez mm között Több mint 11 különböző bilincsméretet helyettesít Leegyszerűsíti a mennyiségi kalkulációt a projekt tervezésénél Egyszerű tárolás Rezgés elleni védelemmel kifejlesztve (DIN 4109 szabvány szerint) Erős és robosztus: egy darabban öntve, nincs csavarveszítés a kivitelezési folyamatban Maximális terhelhetősége vízszintesen 75 kg, biztonsági szám: 3:1 Egymagában vagy a bilincsrendszer részeként szállítjuk. Rendelkezésre álló párnák Standard Gumipárna a szigetelt rendszerek számára 14 da zajcsökkentés Széles Javított illeszkedés a nagy átmérőjű csövekhez Ideális a 3'' feletti csövekhez, 18 da zajcsökkentés. bilincsek használatra kész csomagban, különböző méretű Univerzális, vagy lacsony sőkonzol Profillal rendelhetők. Kioldás Kiegészítők 69. oldal Technikai 79. oldal Termék kód 55. oldal 53

54 Univerzális ilincs - Légcsatorna Univerzális bilincs spirócsőhöz, ideális a spirócső-hálózat függesztéséhez. 6 x gyorsabb mint a hagyományos szerelési mód Több mint 13 különböző bilincsméretet helyettesít Egy darabban öntve - hegesztés nélkül Kivitelezés szerszám nélkül Nincs lehetőség a csavar elvesztésére Rezgés elleni védelemmel kifejlesztve Egyszerű tárolás Leegyszerűsíti a mennyiségi kalkulációt a projekt tervezésénél Maximális terhelhetősége vízszintesen 75 kg, biztonsági szám: 3:1 Két hosszúságban szállítjuk: 1,5m mm között vagy 2,5 m mm között. Rendelkezésre álló párnák Standard Gumipárna a szigetelt rendszerek számára 14 da zajcsökkentés Széles Javított illeszkedés a nagy átmérőjű csövekhez Ideális a 3'' feletti csövekhez, 18 da zajcsökkentés. bilincsek használatra kész csomagban, különböző méretű Univerzális, vagy lacsony sőkonzol Profillal rendelhetők. Kioldás Kiegészítők Technikai Termék kód 69. oldal 79. oldal 55. oldal 54

55 Univerzális bilincsek kódok UNIVERZÁLIS ILINSEK Univerzális ilincs - Lefolyó- és szennyvíz G2M800E Univerzális ilincs - sövek G2M400 Univerzális ilincs - Légcsatorna G2M8M10L1500V ( mm átmérő között) G2M8M10L2500V ( mm átmérő között) SŐSZIGETELÉS SZETT RUFLEX Termék kód øext. øext. DN mm in mm G214EXXF 13,5 1/4 8 G217EXXF 17,2 3/8 10 G221EXXF 21, G227EXXF 26, G234EXXF 33, G242EXXF 42, G249EXXF 48, G254EXXF 54 2 ⅛ - Meleg, hideg vizes és klima csövekhez G260EXXF 60, G264EXXF G276EXXF 76, G289EXXF 88, XX = jelzi a szigetelés vastagságát ( mm-ben ); RUFLEX-nél a lehetséges méretek 19, 25 or 32 mm. Egyéb méretekért lépjen kapcsolatba képviseletünkkel. RUPHEN Termék kód øext. øext. DN mm in mm G214EXXP 13,5 1/4 8 G217EXXP 17,2 3/8 10 G221EXXP 21, G227EXXP 26, G234EXXP 33, G242EXXP 42, G249EXXP 48, G254EXXP 54 2 ⅛ - Hidegvizes csövekhez G260EXXP 60, G267EXXP 66,7 - - G276EXXP 76, G289EXXP 88, XX = RUPHEN-nél a lehetséges méretek 15, 20, 25, 30, 40 vagy 50 mm. Egyéb méretekért lépjen kapcsolatba képviseletünkkel. Fém védőlappal szállítva 25mm-es méret felett. 55

56 56

57 VÉGZŐDÉSEK Hurkos & Menetes Stop & célkampó Mini kampós & Kampós Twist lip (fehér) & Dekoráció Mágneses & Szemes 45 -os szemes & 90 -os szemes -lip & első menetes Szögbelővőhöz (Töltény) & Szögbelővőhöz (Gáz) Sínes anya & súsztatható QT Henger & Kábel tálca kampóval 58. oldal 59. oldal 60. oldal 61. oldal 62. oldal 63. oldal 64. oldal 65. oldal 66. oldal 67. oldal VÉGZŐDÉSEK 57

58 Hurkos Lehetővé teszi, hogy hurokként átfogja a beton, fa vagy egyéb gerendát Maximális terhelhetőség: 325 kg, biztonsági szám 5:1 Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet Gyári hosszúság: 1-10 m Rozsdamentes acél változatban is elérhető LK LINE Kapható záróelmek 26. oldal 26. oldal 28. oldal 34. oldal 27. oldal 37. oldal 34. oldal 30. oldal Méret irányadó irányadó N 1 (0-15 kg) N 2 (15-45 kg) N 3 (45-90 kg) N 4 ( kg) N 5 ( kg) függesztést a gyártó előírásainak megfelelően szerelje fel. Menetes ecsavarható a betonlapba M6-os, M8-as és M10-es méretben, maximális terhelhetőség 225 kg, biztonsági szám 5:1 Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet Gyári hosszúság: 1-10 m Kérésre bármekkora hosszúságú kábellel rendelhető Rozsdamentes acél változatban is elérhető LK LINE Kapható záróelmek Méret N 1 (0-15 kg) M M M M M M M M oldal 26. oldal 28. oldal 34. oldal 27. oldal 37. oldal 34. oldal 30. oldal N 2 (15-45 kg) N 3 (45-90 kg) N 4 ( kg) függesztést a gyártó előírásainak megfelelően szerelje fel. 58

59 Stop Optimális végződés a Y-szárnyhoz lámpafüggesztéseknél Maximális terhelhetőség: 90 kg, biztonsági szám: 5:1 Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet Rozsdamentes acél változatban is elérhető Gyári hosszúság: 1-10 m LK LINE Kapható záróelmek D Méret Ø Ø D E 26. oldal 26. oldal 34. oldal 34. oldal E N 1 (0-15 kg) 4,2 5, ,8 28. oldal 27. oldal 37. oldal 30. oldal N 2 (15-45 kg) 6,2 7, ,8 N 3 (45-90 kg) 6,2 9, ,7 függesztést a gyártó előírásainak megfelelően szerelje fel. célkampó 6 mm átmérőjű furatokhoz tervezve lkalmas minden acélminőséghez Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet biztonságos üzemi terhelés változhat az acélvastagság függvényében, amelyhez kapcsolódik Gyári hosszúság: 1-10 m LK LINE Kapható záróelmek Méret 26. oldal 26. oldal 34. oldal 34. oldal N 1 (0-15 kg) 59 Ø oldal 28. oldal 37. oldal 36. oldal N 2 (15-45 kg) 59 Ø 5 24 Súlymegállapítás: 2 mm falvastagságú lemez esetén 5:1 biztonsági tényezővel. függesztést a trapézlemezgyártó előírásainak megfelelően szerelje fel. 59

60 Mini Kampós Gyors és egyszerű függesztési megoldás lámpatestekhez Maximális terhelhetőség 15 kg, biztonsági szám 5:1 Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet Gyári hosszúság: 1-10 m Kérésre bármekkora hosszúságú kábellel rendelhető LK LINE Kapható záróelmek Méret N 1 (0-15 kg) 4, oldal 28. oldal 28.oldal függesztést a gyártó előírásainak megfelelően szerelje fel. Kampós Gyors és egyszerű függesztési megoldás kábeltálcákhoz és lemezszél rögzítőkhöz Maximális terhelhetőség 90 kg, biztonsági szám 5:1 Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet Gyári hosszúság: 1-10 m Kérésre bármekkora hosszúságú kábellel rendelhető LK LINE Kapható záróelmek Méret 26. oldal 26. oldal 34. oldal 34. oldal N 1 (0-15 kg) 6, oldal 27. oldal 37. oldal 36. oldal N 2 (15-45 kg) 6, N 3 (45-90 kg) 6, függesztést a gyártó előírásainak megfelelően szerelje fel. 60

61 Twist lip (fehér) 24 mm-es raszteres álmennyezetekhez tervezve Gyors és könnyű kivitelezés - szerszám nélkül Diszkrét és könnyű Kioldás esetén nincs sérülés a profilon Maximális terhelhetőség 5 kg Használtra kész Kapható záróelmek Méret D N 1 (0-5 kg) oldal 28. oldal 28.oldal D függesztést a gyártó előírásainak megfelelően szerelje fel. Dekoráció Esztétikus rögzítés Ideális, amikor a termék látható Maximális terhelhetőség 45 kg, 5:1 biztonsági szám Két rész a gyors kivitelezéshez, M6 vagy 4,5 mm átmérőjű süllyesztett fejű csavar (71. oldal) Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet LK LINE Kapható záróelmek Méret N 1 (0-15 kg) oldal 28. oldal 28. oldal N 2 (15-45 kg) függesztést a gyártó előírásainak megfelelően szerelje fel. Rögzítés M6-os vagy 4,5 mm átmérőjű süllyesztett fejű csavarral 61

62 Mágneses Ideális az összes fém felülethez, kis súlyú függesztések esetén Maximális terhelhetőség 8 kg, biztonsági szám 2:1 terhelhetőséget befolyásolja a fém vastagsága és a felszín állapota Ne használja a terméket alumínium, réz és nem fém tartalmú felületeknél Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet Kapható záróelmek Méret N 1 (0-8 kg) oldal 28. oldal 28. oldal függesztést a gyártó előírásainak megfelelően szerelje fel. Tesztelés helyszínen terhelés előtt, hogy az acél teherbírása megfelelő-e. Szemes Maximális terhelhetőség: 90 kg, biztonsági szám 5:1 Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet Tűz elleni védelemmel ellátott változatban is Gyári hosszúság: 1-10 m LK LINE Kapható záróelmek RF 26. oldal 26. oldal 34. oldal 38. oldal 28. oldal 27. oldal 37. oldal 36. oldal Méret N 1 (0-15 kg) N 2 (15-45 kg) N 3 (45-90 kg) 6, , , függesztést a gyártó előírásainak megfelelően szerelje fel. 62

63 45 -os szemes Ideális függesztési megoldás 45 -os szögben betonhoz, acélhoz és fához Maximális terhelhetőség 90 kg, biztonsági szám 5:1 Gyári hosszúság: 1-10 m Kérésre bármekkora hosszúságú kábellel rendelhető Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet LK LINE Kapható záróelmek Méret N 2 (0-45 kg) 11, oldal 27. oldal 27. oldal N 3 (45-90 kg) 11, függesztést a gyártó előírásainak megfelelően szerelje fel. 90 -os szemes Optimális a Gripple beton csavarral közvetlen az alsó függesztéshez szerelve Maximális terhelhetőség 90 kg, biztonsági szám 5:1 Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet Tűz elleni védelemmel ellátott változatban is Gyári hosszúság: 1-10 m LK LINE Kapható záróelmek RF 26. oldal 26. oldal 34. oldal 38. oldal 28. oldal 27. oldal 37. oldal 36. oldal Méret N 1 (0-15 kg) N 2 (15-45 kg) N 3 (45-90 kg) 7, , , függesztést a gyártó előírásainak megfelelően szerelje fel. 63

64 -lip 10x gyorsabb szerelés Függőlegesen és vízszintesen is használható iztonságosan alkalmazható 60 -os szögig Kapható 3mm-es és 6mm-es méretben Maximális terhelhetőség: 45 kg, biztonsági szám 5:1 Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet Visszabontható Nincs szükség szerszámokra Ideális a Gripple TI-vel alkalmazva (42. oldal) LK LINE Kapható záróelmek Méret 26. oldal 26. oldal 34. oldal 34. oldal 42. oldal 27. oldal 37. oldal 28. oldal 3 mm (0-15 kg) 6 mm (0-45 kg) függesztést a gyártó előírásainak megfelelően szerelje fel. első menetes Ideális szignalizáció függesztéséhez bemutatókon, irodákban Esztétikus rögzítés bármely 6-8 mm-es menetes termékhez Maximális terhelhetőség 90 kg, biztonsági szám 5:1 Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet Gyári hosszúság: 1-10 m Kapható záróelmek Méret D 26. oldal 26. oldal 34. oldal 34. oldal 28. oldal 27. oldal 37. oldal 36. oldal D N 1 (0-15 kg) N 2 (15-45 kg) N 3 (45-90 kg) M M6 & M M függesztést a gyártó előírásainak megfelelően szerelje fel. 64

65 Szögbelövőhöz (Töltény) Hatszor gyorsabb, mint a hagyományos megoldások (fúrás és rögzítés) Használható a szögbelövővel (DX460 és X3) Gyors és könnyű rögzítési megoldás Használtra kész Kapható 22 és 27 mm-es szöghosszal Gyári hosszúság: 1-10 m Kapható záróelmek Kengyel Szög átmérő Szög hosszúság Szögfej átmérő DX22 4,0 22 8,0 28. oldal 26. oldal 26. oldal 22 mm 27 mm DX32 4,0 27 8,0 függesztést a gyártó előírásainak megfelelően szerelje fel. Szögbelövőhöz (Gáz) Hatszor gyorsabb, mint a hagyományos megoldások (fúrás és rögzítés) Használható a szögbelövővel (P800E, GX120 és X3) Gyors és könnyű rögzítési megoldás Használtra kész Gyári hosszúság: 1-10 m Kapható záróelmek Kengyel G oldal 26. oldal 26. oldal Használható P800E, GX120, X3 függesztést a gyártó előírásainak megfelelően szerelje fel. 65

66 Sínes anya Könnyű összeszerelés Fej közvetlenül a sínhez Maximális terhelhetőség 90 kg, biztonsági szám 5:1 41 x 41 és 41 x 21 mm-es sínhez kompatibilis Ideális kombinált kivitelezéshez Ideálisan alkalmazható a szintezéshez Gyári hosszúság: 1-10 m Kapható záróelmek Méret Ø 26. oldal 26. oldal 34. oldal 34. oldal N 2 (0-45 kg) M oldal 34. oldal 37. oldal 36. oldal N 3 (45-90 kg) M függesztést a gyártó előírásainak megfelelően szerelje fel. súsztatható Ideális világítási és egyéb sínekhez Maximális terhelhetőség 90 kg, biztonsági szám 5:1 Használatra kész, a csomag tartalmazza a kábelt és a Gripple záró elemet Gyári hosszúság: 1-10 m LK LINE Kapható záróelmek Méret D N 1 (0-15 kg) 4,2 5, oldal 26. oldal 26. oldal D N 2 (15-45 kg) N 3 (45-90 kg) 6,2 7,8 13,8 2 6,2 9,8 19 2,8 függesztést a gyártó előírásainak megfelelően szerelje fel. 66

67 QT Henger Gyors, negyedfordulós megoldás a Gripple konzolokhoz való csatlakozáshoz Maximális terhelhetőség 90 kg, biztonsági szám 5:1 Megkönnyíti az épületgépészeti rendszerek felfüggesztését a már meglévő konzolokról, vagy többszintes függesztési megoldást nyújt a Gripple Univerzális Konzoljairól Kapható záróelemek 26. oldal 26. oldal 34. oldal 34. oldal 28. oldal 27. oldal 37. oldal 36. oldal Méret N 1 (0-15 kg) N 2 (15-45 kg) N 3 (45-90 kg) , , ,5 függesztést a gyártó előírásainak megfelelően szerelje fel. 90 Kábeltálca kampóval Ideális függesztési megoldás kábeltálcákhoz Maximális terhelhetőség 45 kg, biztonsági szám 4:1 Használatra kész csomagban a Gripple Y termékkel együtt szállítjuk (40. oldal) Kapható záróelmek Méret D D 40. oldal 40.oldal Y termékkel (0-45 kg) függesztést a gyártó előírásainak megfelelően szerelje fel. 67

68 68

69 Kiegészítők Rögzítő megoldások 70. oldal Gerendák & Szelemenek 72. oldal Konzolok és rögzítések 73. oldal dapterek 74. oldal sövezés kellékek 75. oldal Kellékek 76. oldal Egyéb megoldások 76. oldal KIEGÉSZÍTŐK 69

70 Rögzítő megoldások Tipli nélküli betonkampó Tömör betonhoz és természetes kemény kövekhez Rozsdamentes acélból (304 / 2) ST által bevizsgált 77. oldal iztonsági szám 3:1 Függ a beton minőségétől, összetételétől Termék kód Max. terhelhetőség (kg) Lyuk átmérő Ø Fúrási mélység* Rögzítő mélység* Mennyiség GRIHK100P 15, * kötelező minimális mélység eütő Dűbel Tömör betonhoz, előregyártott üreges betonhoz és természetes, kemény kövekhez eüthető dűbel gallérral a könnyű felszerelésért Termék kód oldal iztonsági szám 3:1 Függ a beton minőségétől, összetételétől GRIPHEV6 M6 GRIPHEV8 M8 GRIPHEV10 M10 Max. terhelhetőség (kg) Lyuk átmérő Ø Fúrási mélység* Rögzítő mélység* Mennyiség * kötelező minimális mélység savar repedezett betonhoz Repedezett betonhoz ajánljuk Ideális a szemes végződéssel alkalmazva (63. oldal) Visszaoldható 77. oldal iztonsági szám 1:1 Függ a beton minőségétől, összetételétől Termék kód Max. terhelhetőség (kg) Lyuk átmérő Ø Fúrási mélység* Rögzítő mélység* Mennyiség GRIPEO * kötelező minimális mélység etoncsavar M8-as menettel Tömör betonhoz, előregyártott üreges betonhoz és természetes, kemény kövekhez Egyszerű csatlakozás beépített menettel Ideális az M8-as belsőmenetes végződéssel alkalmazva (64. oldal) Visszaoldható iztonsági szám 1:1 Függ a beton minőségétől, összetételétől Termék kód GRIPET M8 Max. terhelhetőség (kg) Lyuk átmérő Ø Fúrási mélység* Rögzítő mélység* Mennyiség * kötelező minimális mélység első menetes csavar repedezett betonhoz Repedezett betonhoz ajánljuk M8 és M10 menetes csatlakozás Ideális a menetes végződéssel alkalmazva (58. oldal) Visszaoldható F iztonsági szám 1:1 Függ a beton minőségétől, összetételétől Termék kód F Max. terhelhetőség (kg) Lyuk átmérő Ø Fúrási mélység* Rögzítő mélység* Mennyiség GRIPVFM8M * kötelező minimális mélység eütő gyűrű repedezett betonhoz repedezett betonhoz alkalmazható Öntágító beütő szög ET által jóváhagyott iztonsági szám 3:1 Függ a beton minőségétől, összetételétől Termék kód GRIPOEILM Max. terhelhetőség (kg) Lyuk átmérő Ø Fúrási mélység* Rögzítő mélység* Mennyiség * kötelező minimális mélység 70

71 M6 Rugós gyorsfüggesztő ármilyen üregben bővíti a rugóerőt Használható előtesztelt üreges betonlapokban / gipszkartonban / üreges tégla mennyezetben Optimális a kampós végződésekhez (60. oldal) iztonsági szám 3:1 Függ a beton minőségétől, összetételétől Termék kód GRIPREUX Max. terhelhetőség (kg) Lyuk átmérő Ø Fúrási mélység* Rögzítő mélység* Mennyiség M6 * kötelező minimális mélység eütő szem betonhoz Tömör betonhoz, előregyártott üreges betonhoz és természetes, kemény kövekhez z előre fúrt 6 mm-es lyukba üssük be a biztonságos rögzítéshez Ideális HF Expressz záróelemmel használva (26. oldal) iztonsági szám 3:1 Függ a beton minőségétől, összetételétől Termék kód Ø Max. terhelhetőség (kg) Fúrási mélység* Rögzítő mélység* Mennyiség GRIPHW , * kötelező minimális mélység Kompatibilis csavar betonhoz és fához Hatlapfejű csavar betonhoz és fához Ideális a szemes és a os szemes végződéssel alkalmazva (pagina 62) Visszaoldható F iztonsági szám 3:1 Függ a beton minőségétől, összetételétől Termék kód F Max. terhelhetőség (kg) Lyuk átmérő Ø Fúrási mélység* Rögzítő mélység* Mennyiség GRIPV * kötelező minimális mélység Kompatibilis csavar betonhoz és fához Hatlapfejű csavar betonhoz és fához Optimális a puskagolyó végződésekkel (61. oldal) Visszaoldható iztonsági szám 3:1 Függ a beton minőségétől, összetételétől Termék kód Max. terhelhetőség (kg) Lyuk átmérő Ø Fúrási mélység* Rögzítő mélység* Mennyiség GRIPVP * kötelező minimális mélység Facsavar M6-os menettel Egyszerű csatlakozás 5 mm-es előfúrt lyuk szükséges Ideális az M6-os első menetes végződéssel alkalmazva (64. oldal) ** terhelhetőséget befolyásolja a fa típusa. Termék kód GRIPWS M6 50 Max. terhelhetőség (kg) Lyuk átmérő Ø Fúrási mélység* Rögzítő mélység* Mennyiség ** 4, * kötelező minimális mélység Menetes Szem Zárt szem az optimális erősség miatt Kapható részben vagy teljes hosszában menetes változatban D (Thread Length) iztonsági szám 5:1 Termék kód D Max. terhelhetőség (kg) Mennyiség Termék kód D Max. terhelhetőség (kg) Mennyiség OEIL813 OEIL820 OEIL82F M8 M8 M OEIL1013 OEIL1020 OEIL102F M10 M10 M

72 Gerendák & Szelemenek Tiger lip Kalapáccsal üthető fel a szerkezetre Gyorsan és egyszerűen rögzíthető Ideális a kampós végződéssel alkalmazva (60. oldal) iztonsági szám 3:1. Termék kód D Max. terhelhetőség (kg) Mennyiség TIGERLIP , TIGERLIP , Visszahajtott-szélű rögzítőő lemezre pattintható 4 mm - 5 mm vastag szerkezethez csatlakoztatható Ideális a kampós végződéssel alkalmazva (60. oldal) iztonsági szám 3:1. Termék kód D Max. terhelhetőség (kg) Mennyiség GP45 6, D D Függőleges lemezszél rögzítőő Kalapáccsal üthető fel a szerkezetre Két méretben kapható Ideális a kampós végződéssel alkalmazva (60. oldal) iztonsági szám 3:1. Termék kód D Max. terhelhetőség (kg) Mennyiség GVF15 6, GVF57 6, Rögzítő Z profilhoz Kalapáccsal üthető fel a szerkezetre Max. 2,5 mm falvastagságú lemezhez illeszkedik Ideális a kampós végződéssel alkalmazva (60. oldal) iztonsági szám 3:1. Termék kód Max. terhelhetőség (kg) Mennyiség GZP48 6,5 2, D Rögzítő I gerendához Kalapáccsal üthető fel a szerkezetre Gyorsan és egyszerűen rögzíthető Ideális a kampós végződéssel alkalmazva (60. oldal) iztonsági szám 3:1. Termék kód Max. terhelhetőség (kg) Mennyiség G , G , G , G , Gripprofili Gyors és biztonságos rögzítés I gerendához 6 mm - 19 mm anyagvastagsághoz alkalmazható M12-es menetes szárral használható (nem tartozék) Ideális a TI szettel alkalmazva (42. oldal) D iztonsági szám 5:1. Termék kód Fal vastagság D Max. terhelhetőség (kg) Mennyiség GRIPPROFILI GRIPPROFILI GRIPPROFILI TI Fali konzol 100 mm x 100 mm-es talp a betonfalakhoz vagy fagerendákhoz 4 db 11 mm-es átmérőjű lyuk 65 mm távolság a lyukak között 9 mm-es gyűrű a könnyebb kábelcsatlakozáshoz Horganyzott acél kivitel iztonsági szám 3:1. Termék kód D Max. terhelhetőség (kg) Mennyiség PLT lip kellék Ideális a Gripple TI-vel alkalmazva (beltéri) 10 x gyorsabb szerelés -lip kellék ideális dekorációkhoz, ahol nincs szükség függőleges beállításra D iztonsági szám 5:1. Termék kód Max. terhelhetőség (kg) Mennyiség EP

73 Konzolok és rögzítések G-konzol Kábeltálcákhoz és kosarakhoz ajánlott Szimetrikusan duplázható vagy többszörözhető Ideális az Y-Fit és kellékeivel használva (40. oldal) Max 60º D iztonsági szám 3:1. Termék kód D Max. terhelhetőség (kg) Mennyiség G100 G200 G300 G Távtartó Két G-konzol függőleges vagy vízszintes együttes csatlakozását teszi lehetővé, amikor távolságot kell tartani a konzolok között (max. 300mm) Használható különböző méretű G-konzolok között Hajlítható Max 60º iztonsági szám 5:1. Termék kód Mennyiség GSPER x7 10 lip iztonságos Megelőzi a kábeltálca elmozdulását Sokoldalú Két méretben kapható, 4 mm és 5 mm átmérőjű acélhuzal számára Gyors Időtakarékos felszerelés a hagyományos rendszerekkel ellentétben D Termék kód Ø D Mennyiség 4100P 5100P 43100P 53100P T lip D iztonságos Megelőzi a kábeltálca elmozdulását Sokoldalú Két méretben kapható, 2 mm és 3 mm vastagságú acéllemez számára Könnyű szerszámmentes, negyedfordulós felszerelés Gyors időtakarékos felszerelés a hagyományos rendszerekkel ellentétben Termék kód D Mennyiség T2100P T3100P Gyorsszem Könnyen ki és beakasztható a kábeltálcába Széles belső kivitel a könnyű szereléshez 15 mm nyílással Széles nyitás biztosítja a könnyű rögzítést Ideálisan használható az Y-univerzális termékekkel és kellékeivel (40. oldal) iztonsági szám 4:1. Termék kód Max. terhelhetőség (kg) Mennyiség LINKHOOK Karabiner Egyszerűen kioldható, könnyen ki- és beakasztható Rozsdamentes acél változatban is ("l" végződés a termékkódban lent) iztonsági szám 5:1. Termék kód Max. terhelhetőség (kg) Mennyiség GRIPKR6 GRIPKR6I GRIPKR8 GRIPKR8I

74 dapterek M6 és M8 dapter Összekötő elem és függesztési pont egyben 6 és 8 mm átmérőjű lyukakhoz alkalmazható D iztonsági szám 5:1 Függ a beton minőségétől, összetételétől Termék kód D Max. terhelhetőség (kg) Mennyiség GRIPDP6 M6 3, GRIPDP8 M8 5, eépített spot lámpa biztosítás Lámpasorok és sínek függesztéséhez 6-8 mm-es lyukakhoz használható Ideális a standard függesztővel alkalmazva (26. oldal) iztonsági szám 3:1 Függ a beton minőségétől, összetételétől Termék kód Max. terhelhetőség (kg) Mennyiség SPRINGLIP Malacfark kampó Gyors és biztonságos rögzítés a hurkos végződéssel alkalmazva (58. oldal) Optimális a betondübelhez (70. oldal) Karbantartás esetén a hurok eltávolítható iztonsági szám 5:1 Függ a beton minőségétől, összetételétől Termék kód Max. terhelhetőség (kg) Mennyiség GRIPM620 M GRIPM645 M GRIPM845 M Állítható menetes szem Ideális szendvicspanel függesztéséhez Egyik oldalon zárt szem, a másik oldalon menetes szár iztonsági szám 5:1 Függ a beton minőségétől, összetételétől Termék kód Max. terhelhetőség (kg) Mennyiség OEIL88TD M OEIL820TD M OEIL1020TD M Álmennyezti csatlakozó Gyors és biztonságos rögzítés az álmennyezethez M6 x 16 mm szár integrálva Optimális a belsőmenetes végződéssel alkalmazva (64. oldal) Használható 24 mm-es kazettás álmennyezet T-sínhez iztonsági szám 5:1. Termék kód Max. terhelhetőség (kg) Mennyiség TWISTLIP M Álmennyezeti csatlakozó Optimális álmennyezeti függesztéshez, szignalizációhoz, akusztikus panelek vagy világításokhoz M6 x 11 mm szár integrálva Optimális a puskagolyó végződéssel (61. oldal) Használható 24 mm-es kazettás álmennyezet T-sínhez iztonsági szám 5:1. Termék kód Max. terhelhetőség (kg) Mennyiség TWISTLIPW M TWISTLIP M

75 sövezés kellékek Védőszalag Megfelelő hosszra szabható, hajlékony Könnyű szerelés, egyszerűen beleilleszthető a kábel iztonsági klipszek rögzítik a kábelt Ideális szigetelt és bundás csövekhez iztonsági szám 5:1 Függ a beton minőségétől, összetételétől Termék kód Max. terhelhetőség (kg) Mennyiség GRIPSP Fali konzol Lehetővé teszi a csőkonzol bármely ponton történő rögzítését Horganyozott acél kivitel Kapható 3 méretben D iztonsági szám 5:1 Függ a beton minőségétől, összetételétől Termék kód D Max. terhelhetőség (kg) Mennyiség GRIPW , GRIPW , GRIPW , Univerzális rögzítőkengyel acélgerendához Közvetlen rögzítés acélgerendához lkalmazható 40 mm vastagságig Robosztus kivitel 2db-os készlet Termék kód Max. terhelhetőség (kg) Mennyiség GRIP M Univerzális bilincs QT Hatszor gyorsabb, mint a hagyományos megoldások Univerzális - 15 mm-es rézcsövekhez (OD15) 3" méretig vagy D80 acélcsövekhez (OD89) Több mint 11 féle csőgyűrűt helyettesít ¼ fordulattal rögzíteni - nincs szükség beállításra és szerszámra iztonsági szám 5:1 Függ a beton minőségétől, összetételétől Termék kód D Max. terhelhetőség (kg) Mennyiség G2T400P 68,5 29,4 29,9 52, Univerzális bilincs QT Hatszor gyorsabb, mint a hagyományos megoldások Univerzális - 15 mm-es rézcsövekhez (OD15) 3" méretig vagy D80 acélcsövekhez (OD89) Több mint 11 féle csőgyűrűt helyettesít ¼ fordulattal rögzíteni - nincs szükség beállításra és szerszámra iztonsági szám 5:1 Függ a beton minőségétől, összetételétől D D LIK! LIK! Termék kód D Max. terhelhetőség (kg) Mennyiség G2400P 32,6 29,4 29,9 56, kusztikus rugós horgony Ideális kampós ngel-lel alkalmazva Kapható standard 40 mm-es és nagy méretben (70 mm) 2 mm átmérőjű dróttal Maximális terhelés változó. Több információért forduljon a Gripple műszaki osztályhoz Tesztelni kell használat előtt az akusztikus panel gyártó előírásai szerint Termék kód Kit Quantity RRT RLNG

76 Kellékek UniGrip Standard Kombinálható bármelyik UniGrip kábelrendszerrel többszintes hálózat esetén. Teherbírás kg-ig 5:1 biztonsági tényezővel Termék kód: UG2 UG3 UniGrip Központi Kimenetel Kombinálható bármelyik UniGrip kábelrendszerrel többszintes hálózat esetén. Teherbírás kg-ig 5:1 biztonsági tényezővel Termék kód: UG2R UG3R UG4R UniGrip QT Ideális csőkonzol szettekhez P és LP. Kombinálható bármelyik UniGrip kábelrendszerrel többszintes csőhálózat esetén. Maximális teherbírás 110 kg 5:1 biztonsági tényezővel. Termék kód: UGT2 UGT3 Trapéz TPZPL Optimális a könnyű légcsatornák függesztéséhez. Kombinálható bármelyik trapéz kábelrendszerrel többszintes légcsatorna esetén. Maximális teherbírás 45 kg 5:1 biztonsági tényezővel. Trapéz TPZGR Ideális szögletes légcsatornákhoz. Kombinálható bármelyik trapéz kábelrendszerrel többszintes szögletes légtechnika esetén. Maximális teherbírás 45 kg 5:1 biztonsági tényezővel. Termék kód: GRIPTRPPL2I Termék kód: GRIPTRPGR2I Egyéb megoldások Feszítőfogó kábelek feszítésére és a megszorult záróelemek lazítására szolgál (erőkar 6:1) beépített erőszabályozó rendszernek köszönhetően pontos beállítás 100 kg-ig Kompakt, könnyen kezelhető, működtethető és szállítható Használható 6 mmes kábellel, IT-vel és EP szettekkel Termék kód: GRIPTORQTID Lazító kulcs Használható a Gripple záróelem állítására Két méretben kapható Termék kód: GRIPLE1 (Méret N 1 - N 3, TI és EP kits) GRIPLE2 (Méret N 4, N 5) 76

77 Egyéb megoldások eütő kéziszerszám dűbelhez 4 nyomot hagy a dűbelen a helyes rögzítés ellenőrzéséhez Ergonomikus nyél kézvédelemmel 3 rendelkezésre álló méretben Kábelvédő hüvely Fekete polyuretán védőhüvely Megszünteti a kondenzációt, védi a szigetelést 2 mm és 3 mm-es kábelhez használható Termék kód: GRIPTIH6 GRIPTIH8 GRIPTIH10 itfej eton csavar könnyű felszerelésére kifejfesztett speciális eszköz Termék kód: GRIPPV2 GRIPPV3 eütőszerszám a tipli nélküli kampóhoz Segítségével a betonkampó egyszerűen és biztonságosan felszerelhető Termék kód: OUTIVET Termék kód: GRIPTIHK ehajtó a fába csavarható kampóhoz Hatszögletű fej a könnyű felszerelés érdekében Fúrógépre csatlakoztatható Kábelvágó Megerősített, tartós vágófej Japán vágó technológia Nem roncsolja a kábel szerkezetét Két méretben kapható Termék kód: OUTILV Dekorelem Dekorációs elem a kazettás álmennyezethez Elrejti, láthatatlanná teszi a függesztőelemeket lkalmazható a HF N 1 rendszerhez Termék kód: GRIPPIN (kábel Ø 1,5 és 3 mm) Kábelvágó Megerősített, tartós vágófej Japán vágó technológia Nem roncsolja a kábel szerkezetét Két méretben kapható Termék kód: GRIPDEO Védő sarok sarkok és élek védelmére Standard vagy mágneses változatban Használható a HF N 1, N 2 és N 3 rendszereknél Termék kód: GRIPISO (standard) GRIPISOM (mágneses) Termék kód: GRIPPIN6 (kábel Ø 4 és 6 mm) Kábelvég rögzítő Egyszerűen és gyorsan rögzíti a kábel végét Esztétikus megoldás,amely beleolvad a környezetbe Visszabontható a kábelvég, lehetővé téve a későbbi állításokat 2 mm és 3 mm-es kábelhez használható Termék kód: GRIPTWIST 77

78 78

79 Technikai Műszaki szolgálat Szögben történő függesztés Építőipari megoldások Technikai információk légcsatornához Technikai információk csövezéshez gyártó ajánlása 80. oldal 84. oldal 84. oldal 85. oldal 86. oldal 87. oldal 79 TEHNIKI

80 Műszaki szolgálat Gripple műszaki szolgálat begyakorolt a folyamatos műszaki segítség nyújtásában. E szolgáltatásról információért forduljon a Gripple értékesítési képviseletéhez, vagy hívja a Gripple magyarországi kirendeltségét a erendezés Tervezés Gripple Műszaki Szolgálat az egész függesztő rendszert átfogó tervet szolgáltat. tervrajzokat akár dwg vagy pdf fileba adhatja magyarázatokkal ellátva, költségelve. konzolok tervezéséhez, a függesztőelemek, valamint a költségek minimalizálásához segítséget nyújtunk. program idejének és a szerelés költségeinek csökkentéséhez a Gripple áthidalási rendszerek alkalmazhatóak az acél tartóvázak vagy egyéb erre megfelelő épületrészek közötti áthidalásra. Gripple Tervezési Szolgálata a rajzokat magyarázatokkal, műszaki leírással adja át a vállalkozónak, jelölve az összes áthidaló acélsodrony helyét, hosszát, egyszerűsítve a szerelési műveleteket. Áthidalási rendszerek húzófeszültség elemzése z áthidalási rendszerek biztonsággal kalkulálják a vertikális terheket, amelyek az egyes áthidalásokat terhelik a szabad fesztávokon. Ezért a Gripple Műszaki Szolgáltatás az áthidalási húzófeszültségek számítógépes modellezését is felajánlja, az áthidalási belógás és még inkább a rögzítési pont terhelésének meghatározását. Így az egész áthidalási rendszer a tartószerkezeti kívánalmaknak megfelelő lesz. 80

81 IM Épület Informatikai Modellezés (IM) mostanában követelmény a központilag támogatott kormányprojektekhez Európában. Ez a szoros együttműködési módszer népszerűvé válik a magánszektor előremutató projektjeiben. Gripple az egyetlen szolgáltató a függesztő rendszerek terén, amely teljes IM-mel is ellátja a konzultánsokat és vállalkozókat 3D-s modellsorozatok formájában. Ez lehetőséget ad úgy a fix, mint a függesztett támaszok tervezésére az épület szolgáltatásai számára és érzékelés a virtuális projekt környezetében. modellek különféle file formátumokban érhetők el: rfa, ifc és dwg a termékadatok teljes hozzáférhetőségével, ami segítheti a pénzügyi, kivitelezési, együttműködési és szolgáltatási menedzsmentet. Részletes lista készíthető a Gripple alkotóelemek megrendelésére a termékek pontos mennyiségének megjelölésével, így minimalizálható a költség és a hulladék mennyisége. Gripple Műszaki Szolgálat felismerte a IM kivitelezési projektjeinek előnyeit és elkötelezett a vállalkozókkal együtt az ő IM adottságaik fejlesztéséhez. Vegye fel a kapcsolatot a Gripple Műszaki Szolgálattal a legújabb IM modellekkel kapcsolatban. O 2 terhelés Értékelés és EEM vagy LEED kkreditáció Gripple tudatosítja, hogy ma az épülettervezés a legszigorúbb környezetvédelmi szabványokat kell hogy kövesse. Ezt lehetővé teszi a Gripple Műszaki Szolgálat számítások szolgáltatásával rajzi, felmérési előkészítéssel, hogy meghatározzák a Eo2 megtakarítást a könnyű acélsodronyos függesztési rendszerre való váltáskor. Ez az alátámasztó érv nyújtandó be a REEM értékelőkhöz a REEM kreditek vagy a LEED értékelőkhöz a LEED pontok szerzéséhez. 81

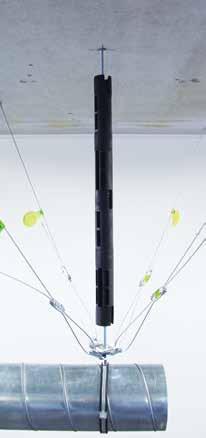

82 Földrengés elleni merevítés és szélterhelés védelmi rendszerek szabványos huzalmerevítésekkel szemben a Gripple szeizmikus rendszer átfogóan tesztelt és a OSHPD OP és illetve a SMN hitelesítéssel is rendelkezik, ami köztudottan a legszigorúbb követelményeket támasztja a világon. Gripple Műszaki Szolgálat ajánl: 1. Mérnöki szeizmikus földrengés elleni számításokat tervezési szinten, az épület rendeltetése fontossága és a térség szeizmikus veszélyessége szerint. 2. Részletes - aláírás, lepecsételt - rajzok elektronikus formában utoad vagy.pdf formátumban. 3. Gripple helyszíni betanítás a seismikus termékek telepítéséhez. 4. Gripple hivatalos földrengési szakértőjének átadási szemléje a korrekt szerelés ellenrőrzésére. 5. Gripple földrengési merevítő elemek mérnöki számításokkal, a következő tartalommal: a. Rengéscsillapító drótkötél szett végződésekkel, szín-kódolt hitelesítő cédulával b. Rengéscsillapító merevítő elem c. Gripple seismic függesztő 82
