1 www. Ver OMÜV folyamatirányítástechnikai műszerek Az OMÜV már 1975 óta gyárt és értékesít saját fejlesztésű folyadékszintérzékelő, érzékelő, jelző, és távadó, valamint áramlásérzékelő elsősorban Ex kivitelű műszereket, az ezekhez kapcsolható elosztódobozokkal és csővezetéki elemekkel együtt. eink az olajipar, vízgazdálkodás, élelmiszer élelmiszer,, és vegyipar területén alkalmazható egyszerű felépítésű, megbízható eszközök. A minőséget a 2013ban az ÉMITÜV ÜV SÜD által sikerrel auditált és minden évben felülvizsgált ISO 9001 minőségirányítási rendszer és számos nagy hazai (MOL NyRt., EGIS NyRt., Mérker 2007 Zrt Zrt., ATYSCo Co Kft., Metcont Kft., Kraftszer Kft., Kft. Richter Gedeon NyRt.) valamint külföldi megrendelőnk ((ITC GmbH, NTI GmbH, OOO Spetselektroprivod) Spetselektroprivod igazolja. A továbbiakban ismertetett standard termékeinken kívül megrendelőink egyedi kívánságai kívánság szerint is tervezünk, illetve gyártunk a cégünk profiljába tartozó műszereket. OMÜV műszerek beépítése ése egy sematikus tartályban Szintérzékelők Szintkapcsolók Szintmutatók Szintjelzők Szinttávadók Szintmérők Áramlásérzékelők Áramláskapcsolók Elosztódobozok ATEX Robbanásbiztos, nyomásálló d tokozás, IECEx és orosz engedélyek Hidegállóság 60 Ctól tól Saválló, rozsdamentes kivitel smágneses mágneses működési elv Megbízható minőség, magyar gyártótól! OMÜVMB MB Kft., HUNGARY H Törökbálint, Munkácsy M. u (23) (23) (23)330363

2 OMÜV rendelési számok cikkszámrendszer: típusa A. táblázat B. táblázat C. táblázat D. táblázat E. táblázat jellemző hossza (szondahossz, csonktáv, karhossz) A. típusa család OMÜV 05 (Ex) Felülszerelt szintkapcsoló, távadó és mérő OMÜV 08 Oldaltszerelt szintkapcsoló, távadó OMÜV 0824 Torlónyelves áramláskapcsoló OMÜV 09 (Ex) Billenőlamellás helyi szintjelző és távadó OMÜV 22 Torlónyelves áramláskapcsoló OMÜV 32, Automatikus légtelenítő szelep OMÜV 33, karimás nézőüveg OMÜV 91, elosztódoboz B. Típus Kód Megnevezés Normál kivitel Tapogatós kivitel Vegyipari kivitel házas kivitel Kis helyigényű kivitel 059 Szintjelzőbe beépítve (lásd 0905) Normál kivitel 08V 083 Vegyipari kivitel 0824Lk 241 Laza karimás 0824Fb 242 Felülről becsavarható Helyi szintjelző Helyi szintjelző és távadó 09V 097 Vegyipari kivitelű helyi szintjelző 09V Vegyipari kivitelű helyi szintjelző és távadó Kis helyigényű helyi szintjelző Laza karimás 22V 223 Vegyipari kivitel, laza karimás k Kód Megnevezés Üzemi hőmérséklet Védettség Tömszelence 60 C 40 C 20 C +40 C +70 C +90 C +125 C +205 C OMÜV 05 OMÜV 08 OMÜV 0824 OMÜV 09 OMÜV 22 2 Ex ház 5 Normál ház 6 Kisméretű ház IP 67 IP 67 IP 67 M20x1.5 HFTd/eP, páncélkábelhez M20x1.5 HFTd, 810 kábelhez M20x1.5, 810 kábelhez OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

3 C. Technológiai csatlakozáss Méret Kód Anyag szénacél saválló DN 10 PN PP polipropilén 70 DN 15 PN DN 20 PN DN 20 PN DN 25 PN DN 25 PN DN 32 PN DN 32 PN OMÜV 09 DN 40 PN DN 40 PN DN 50 PN DN 50 PN DN 65 PN DN 80 PN D. DN 80 PN DN 80 PN DN 100 PN A felsorolt úszók standard típusok, megrendelőink kívánságára egyedi kiviteleket is gyártunk! DN 100 PN DN 100 PN DN 150 PN DN 150 PN DN 150 PN DN 200 PN DN 200 PN DN 200 PN OMÜV 05, 08 Kód Méret p max [bar] x x x x min [kg/m 3 ] OMÜV 051 OMÜV 05V OMÜV 054 OMÜV 056 OMÜV 084 OMÜV 08V OMÜV 09 OMÜV 09V OMÜV 096 OMÜV " menetes 91 2" menetes 92 DN 20 laza 01 DN 25 laza 02 DN 32 laza 03 DN 40 laza 04 DN 50 laza 05 DN 65 laza 06 DN 80 laza 07 DN 100 laza 08 DN 150 laza 09 OMÜV 22Lk, 0824Lk gömb gömb feltöltve x x x 195 feltöltve x x100, polipropilén x145, polipropilén x180, polipropilén x alu x alu 25 xx Egyedi, speciális na na A fenti technológia csatlakozások standard típusok, megrendelőink kívánságára egyedi kiviteleket is gyártunk! OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

4 E. Kód Megnevezés Monostabil reed Bistabil (öntartó) reed 60 Folyamatos reed 5 mmenként 60E Folyamatos reed 5 mmenként 60F Folyamatos reed 5 mmenként 60M Folyamatos reed 5 mmenként 61 Folyamatos reed 10 mmenként 61E Folyamatos reed 10 mmenként 61F Folyamatos reed 10 mmenként 61M Folyamatos reed 10 mmenként 62 Folyamatos reed 25 mmenként 62E Folyamatos reed 25 mmenként 62F Folyamatos reed 25 mmenként 62M Folyamatos reed 25 mmenként 92 Mikrokapcsoló 94 Mikrokapcsoló, hideg és hőálló BA Balluff magnetostrikciós szál BAE Balluff magnetostrikciós szál 60 C 50 C 40 C 20 C +70 C +90 C +125 C +205 C Jelkimenet, villamos paraméterek kontaktus, U max=230v, I max=0.5a, P max=10v kontaktus, U max=230v, I max=0.5a, P max=10v 010k ellenállás (csak spec. elektronikáv 010k ellenállás (csak spec. elektronikáv 010k ellenállás (csak spec. elektronikáv kontaktus, U max=230v, I max=5a, P max=100v kontaktus, U max=230v, I max=5a, P max=100v OMÜV 051 OMÜV 05V OMÜV 054 OMÜV 056 OMÜV 084 OMÜV 08V OMÜV 0824 OMÜV 0905 OMÜV 09V05 VA VA val) OMÜV 420mA FUJI 420mA + kijelző FUJI MODBUS + kijelző ellenállás (csak spec. elektronikával) OMÜV 420mA FUJI 420mA + kijelző FUJI MODBUS + kijelző ellenállás (csak spec. elektronikával) OMÜV 420mA FUJI 420mA + kijelző FUJI MODBUS + kijelző =100VA =100VA digitális p (24V DC) mA OMÜV 22 OMÜV 41 Reed (monostabil, bistabil) A mono, és bistabil reedek az OMÜV 05 és az OMÜV 09 műszerek szintkapcsoló változatainak jellemző összetevői. A monostabil reed csak addig van zárt állapotban amíg az úszó (ami a folyadékszintet követi) az adott pozícióban tartózkodik. Monostabil reed beépítése csak legfelső ill. legalsó érzékelőként ajánlott. A bistabil (öntartó) reed akkor vált kontaktust amikor az úszó (ami a folyadékszintet követi) elhalad a beállított szint előtt. Két beépítésben rendelhető: emelkedő szintre ad záró kontaktust NO (csökkenő szintre bont) alapesetben csökkenő szintre záró NC (emelkedő szintre bontó) kivitelben külön rendelés alapján. A reedek pontossága ±10mm. Két kapcsolási szint között min. 50mmt kell hagyni. Monostabil és bistabil reedek vegyesen is beépíthetők egy szintkapcsolóba, számuk összesen max. 5 db lehet. A rendelési kód első számjegyén a mono, második számjegyén a bistabil érzékelők darabszámát kell megadni. Folyamatos reed (5, 10, 25mm) A folyamatosan szerelt reedek az OMÜV 05 és az OMÜV 09 műszerek szinttávadó változatainak jellemző összetevői. A kívánt érzékelési pontosságot (5, 10, 25mm) a reedek sűrűségének megfelelő kiválasztásával érhetjük el. A távadók jelkimenete alapesetben ellenállás, 010k (mely csak speciális elektronikával használható), de kétvezetékes 420mA (kiegészítő E ) ill. 420mA kimenettel + 4 digites LED kijelzővel (kiegészítő F kód) ill. MODBUS soros porttal + 4 digites LED kijelző kiépítéssel is rendelhető (kiegészítő M kód). Balluff magnetostrikciós szál A legnagyobb felbontás eléréséhez Balluff magnetostrikciós szálat építünk az OMÜV 05 szintmérő/távadókba. Az elérhető pontosság így ±1mm, ami az OMH által hitelesíthető. Tápfeszültség igény:12 30V DC. Kétféle változatban rendelhető: speciális jelkimenettel alapesetben (digitális impulzus p). ( BA ) 420mA jelkimenettel külön rendelés alapján ("E" kiegészítő jelzés) (BAE ) OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

5 Jelkimenet, kommunikáció OMÜV 420mA jelkimenet Az OMÜV jelfeldolgozó elektronika fogadja az ellenállás vagy hőmérséklettávadó jelét, és a bejövő tápfeszültségből az ellenállás állásától függően 4 20 ma kimenő jellé alakítja. A szinttel arányos áram jel egy külső ellenálláson keresztül vehető le a GND felé záródó áramkörön keresztül. Az ellenállás osztó összértéke névlegesen 1.25 kohm. A pontos végérték (20 ma) az OMÜV panel esetén trimmer potméterrel állítható be. A PT 100 alkalmazása esetén az elektronikát C fok értékek közé állítjuk (ha a vevő igényével megegyezik). FUJI 420mA jelkimenet + kijelző A FUJI PXR 3 típusú mikrokontroller kapcsolóházba építésével lehetőség van egy intelligens kijelző távadó megvalósítására. A mikrokontroller fogadja az ellenállásosztó jelét és kétállásos kimenőjelén keresztül különböző szabályzások megvalósítását teszi lehetővé 420mA jeltovábbító kimenettel (PID, fuzzy PID, stb). A kijelző mérete: 11mmes, 4 digites,, messziről is jól látható LED. A mikrokontroller közvetlenül ad két alarm (vészmin, vészmax) jelet. Az elektronika 24V DC/ACről működik, teljesítményfelvétele: 7VA. FUJI MODBUS (RS 485) jelkimenet + kijelző A FUJI PXR 3 típusú mikrokontroller kapcsolóházba építésével lehetőség van egy intelligens kijelző távadó megvalósítására. A mikrokontroller fogadja az ellenállásosztó jelét és kétállásos kimenőjelén keresztül különböző szabályzások megvalósítását teszi lehetővé (PID, fuzzy PID, stb.). Az RS 485 illesztőn keresztül lehetőség van a PXR számítógéppel, programozható műveleti kijelzővel, valamint PLCvel való összekapcsolására A kijelző mérete: 11mmes, 4 digites, messziről is jól látható LED. A mikrokontroller közvetlenül ad két alarm (vészmin, vészmax) jelet. Az elektronika 24V DC/ACről működik, teljesítményfelvétele: 7VA. Engedélyek, tanúsítások Európai Uniós engedélyek ATEX, IECEx Az OMÜV 05 műszerek az alábbi robbanásbiztonsági EKTípus Vizsgálati Tanúsítvánnyal rendelkeznek: EXA 17ATEX0032X IECEx EXA X Oroszországi engedélyek ГOCTP, TPTC Az OMÜV 05 műszerek az alábbi, Oroszországra érvényes robbanásbiztonsági engedélyekkel rendelkeznek 60 Ctól OMÜV 05, 05T, 05SZ, 0905 No PPC , No POCCHUГБ04.B00986 OMÜV 08, 0824 No PPC , No POCCHUГБ04.B00985 ISO tanúsítvány Az OMÜV termékeit az ÉMITÜV SÜD által tanúsítottt EN ISO 9001:2000 minőségirányítási rendszer szerint gyártja: OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

6 OMÜV 05 Felülszerelt szintkapcsoló, távadó és mérő Általános jellemzők: Az OMÜV által gyártott OMÜV 05 úszósmágneses szintkapcsoló, távadó, mérő műszercsalád tagjai alkalmazhatók az olaj és gázipar, a vízgazdálkodás, gyógyszer és élelmiszeripar, vegyipar területén folyadékszint érzékelésére, jelzésére, kapcsolására, távadásra és mérésre, normál és robbanásveszélyes körülmények között. A készülékek Ex (nyomásálló tokozás) védelműek, amik EKTípus Vizsgálati Tanúsítvánnyal rendelkeznek. A karimába hegesztett saválló acélból (WNr ) készült szondacsövön a mágnessel szerelt úszó a folyadékszint változására elmozdul. A szondacsőbe épített érzékelők a mágneses tér hatására a kapcsolóházban lévő sorkapcsokon levehető jeleket adnak. Ezek lehetnek kapcsoló jelek, vagy a tartály szintjével arányos jel. Az egyes műszertípusokban az érzékelők határozzák meg, hogy az OMÜV 05 szintkapcsolóként, távadóként vagy mérőként funkcionál. szintkapcsoló: érzékelői mágneses kapcsolók, reed relék szinttávadó: reed relékből és ellenállásosztóból felépített szonda szinttávadó kijelzéssel: reed relékből és ellenállásosztóból felépített szonda helyi kijelzővel kiegészítve szintmérő: érzékelője hullámvezető, magnetostrikciós szál Beépítési méretek: A szintkapcsolók érzékelői: Ha 15 db mono/bistabil reed érzékelővel rendelik a műszert, akkor h1, h2,...h5 érzékelő távolságokat is meg kell adni a karimától. A legfelső érzékelő távolsága a karimától az OMÜV 051, 053 műszereknél min. 100 mm, az OMÜV 056 műszereknél min. 50 mm. A legalsó érzékelő távolsága a szonda végétől az OMÜV 051, 053 műszereknél min. 180 mm, OMÜV 056 szintkapcsolónál min. 80 mm. A szinttávadók érzékelői: A szinttávadók 5, 10, 25 mmes felbontású folyamatos reedsorokkal készülnek 0 10k, MODBUS v. 420mA jelkimenettel. A szintmérők érzékelői: Robbanásbiztossági jellemzők: Az érzékelőelem nagypontosságú (1mm) Balluff magnetostrikciós szál 420mA v. digitális p jelkimenettel. A műszereket elsősorban nyomásálló tokozású kivitelben gyártjuk. (kivéve a helyi kijelzésű változatot, ill. a megrendelő kérésére nem EEx kivitelűeket). Védelmi jel: II 1/2G Ex db IIB T5 EKTípus Vizsgálat: EXA 17ATEX0032X, IECEx EXA X Ga/Gb Oroszországi védelmi jel: 1ExdIIBT5 Oroszországi engedélyek: No PPC , No POCCHUГБ04.B00986 IP védettség (por és vízbehatolás): IP 67 Üzemi környezeti hőmérséklet tartományok az OMÜV 05 műszercsaládhoz: A műszerek üzemi környezeti hőmérsékletétét az alkalmazott érzékelők, a szerkezeti anyagok és a kapcsolóház Ex jellemzője határozza meg C 60 / C nem Ex kivitelű OMÜV 05 műszerek Ex kivitelű OMÜV 05 műszerek (GOSTR / ATEX / IECEx) C C OMÜV 05 szintmérők Balluff magnetostrikciós szállal OMÜV 053 vegyipari Ex kivitel, valamint nem Ex kivitelű helyi kijelzős illetve MODBUSos OMÜV 05 műszerek C helyi kijelzős OMÜV 05 műszerek OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

7 Üzemi nyomás az OMÜV 05 műszercsaládhoz: A műszerek üzemi nyomását az alkalmazottt úszó üzemi nyomása határozza meg. max. 25 bar max. 10 bar max. 4 bar saválló acélból készült műszerek, speciális túlnyomássall töltött úszóval saválló acélból készült műszerek polipropilénből készült (053) műszerek Fázishatármérés: Minden OMÜV 05 műszer úszója beállítható úgy, hogy két közeg határán a fázishatáron ússzon. Így a műszer alkalmas akár mm pontos fázishatármérésre, valamint fázishatár kapcsolásra is. A két közeg sűrűségének különbsége min. 300 kg/m 3, és a kisebb sűrűségű közeg sűrűsége legalább 450 kg/m 3 kell, hogy legyen. Szinttávadó helyi kijelzővel: A FUJI PXR 3 típusú mikrokontroller kapcsolóházba építésével lehetőség van egy intelligens kijelző távadó megvalósítására. A mikrokontroller fogadja az ellenállásosztó jelét és kétállásos kimenőjelén keresztül különböző szabályzások megvalósítását teszi lehetővé (PID, fuzzy PID stb.). Az RS 485 illesztőn keresztül lehetőség van a PXR számítógéppel, programozható műveleti kijelzővel, valamint PLCvel való összekapcsolására. A kijelző mérete: 11mmes, 4 digites, messziről is jól látható LED. A mikrokontroller közvetlenül ad két alarm (vészmin, vészmax) jelet. Az elektronika 24V DC/ACről működik, teljesítményfelvétele: 7VA. OMÜV 051 felülszerelt szintkapcsoló, távadó és mérő (normál kivitel: kód 051) Szondahossz / benyúlás: Üzemi hőmérséklet: Szerkezeti anyagok: Általános célú szintkapcsolásra, távadásra és mérésre az érzékelőktől függően. Mostoha körülményekre, Ex tokozással főleg robbanásveszélyes környezetbe mm, a megrendelő kívánsága szerint Max. 25 bar, a tényleges üzemi nyomást az alkalmazott úszó határozza meg C nem Ex kivitel 60 / C Ex kivitel (GOST R / ATEX / IECEx) ÚJ! C szintmérők Balluff magnetostrikciós szállal C nem Ex kivitelű helyi kijelzős (051TK) illetve MODBUSos C helyi kijelzős műszerek WNr saválló acél (a közeggel érintkező részeken úszó, szondacső) A karima WNr szénacélból, vagy WNr saválló acélból készül. Szabványos (DIN 2631, 2633, 2635) méretű karimával a tartály tetején. Egyedi karima és ellenkarima rendelhető. Rendelési szám: 051 k Szondahossz 2 Ex ház 4 Normál ház + kijelző 5 Normál ház 6 Kisméretű ház 26 DN 100 PN 6 (1.0425) 27 DN 100 PN 16 (1.0425) 28 DN 100 PN 40 (1.0425) 39 DN 150 PN 6 (1.0425) 29 DN 150 PN 16 (1.0425) 30 DN 150 PN 40 (1.0425) 56 DN 100 PN 6 (saválló) 57 DN 100 PN 16 (saválló) 58 DN 100 PN 40 (saválló) 69 DN 150 PN 6 (saválló) 59 DN 150 PN 16 (saválló) x gömb feltöltve monostabil reed bistabil reed k távadó 5mm 60E 420mA távadó 5mm 60M MODBUS távadó 5mm k távadó 10mm 61E 420mA távadó 10mm 61M MODBUS távadó 10mm k távadó 25mm 62E 420mA távadó 25mm 62M MODBUS távadó 25mm BA Balluff szál (1mm) OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

8 OMÜV 052 felülszerelt szintkapcsoló (tapogatós kivitel: kód 052) Speciális kivitel úszófedeles tartályok túltöltésvédelmére. Mostoha körülményekre, Ex tokozással főleg robbanásveszélyes környezetbe. Szondahossz / benyúlás: mm, a megrendelő kívánsága szerint max. 10 bar Üzemi hőmérséklet: 60 / C Ex kivitel (GOST R / ATEX / IECEx) ÚJ! Szerkezeti anyagok: WNr saválló acél (szonda és tapogató) A karima WNr szénacélból, vagy WNr saválló acélból készül. Szabványos (DIN 2631, 2633, 2635) méretű karimával a tartály tetején. Egyedi karima és ellenkarima rendelhető. k: 2 db emelkedő szintre záró bistabil reed a végkitéréstől 200 ill. 400 mmre. A tartály tetejét érzékelő szintkapcsoló a két vészjelzést követően a szondahossz felére károsodás nélkül összenyomható. Rendelési szám: k Szondahossz 02 2 Ex ház 26 DN 100 PN 6 (1.0425) 27 DN 100 PN 16 (1.0425) 28 DN 100 PN 40 (1.0425) 39 DN 150 PN 6 (1.0425) 29 DN 150 PN 16 (1.0425) 30 DN 150 PN 40 (1.0425) 31 DN 200 PN 6 (1.0425) 32 DN 200 PN 16 (1.0425) 33 DN 200 PN 40 (1.0425) 00 nélkül 02 2 db bistabil reed OMÜV 053 felülszerelt szintkapcsoló, távadó és mérő (vegyipari kivitel: kód 053) Általános célú szintkapcsolásra, távadásra és mérésre; erős savakhoz. Ex tokozással főleg robbanásveszélyes környezetbe. Szondahossz / benyúlás: mm Max. 4 bar, a megrendelő kívánsága szerint Üzemi hőmérséklet: C Ex és normál kivitel, kijelző nélkül C helyi kijelzős műszerek Szerkezeti anyagok: Polipropilén bevonattal (a közeggel érintkező részeken úszó, karima és szondacső) Szabványos (DIN 2631, 2633, 2635) méretű karimával a tartály tetején. Egyedi karima rendelhető. Rendelési szám: k Szondahossz 2 Ex ház 4 Normál ház + kijelző 5 Normál ház 6 Kisméretű ház 82 DN 65 PN 40 (PP) 83 DN 80 PN 6 (PP) 84 DN 80 PN 16 (PP) 85 DN 80 PN 40 (PP) 86 DN 100 PN 6 (PP) 87 DN 100 PN 16 (PP) 88 DN 100 PN 40 (PP) x 145 úszó monostabil reed bistabil reed k távadó 5mm 60E 4..20mA távadó 5mm 60M MODBUS távadó 5mm k távadó 10mm 61E 4..20mA távadó 10mm 61M MODBUS távadó 10mm k távadó 25mm 62E 4..20mA távadó 25mm 62M MODBUS távadó 25mm BA Balluff szál OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

9 OMÜV 054 felülszerelt szintkapcsoló (úszóházas kivitel: kód 054) Speciális kivitel tartályok túltöltésvédelmére. A hagyományos OMÜV 051 szintkapcsoló úszóházba szerelt változata. Szondahossz / benyúlás: 350 mm (L) max. 10 bar Üzemi hőmérséklet: 60 / C Ex kivitel (GOST R / ATEX / IECEx) ÚJ! Szerkezeti anyagok: WNr saválló acél (közeggel érintkező részeken: úszó és szonda) ház A38 szénacél. k: 2 db emelkedő szintre záró bistabil reed (h1=150, h2=200mm) 2 db szabványos karima az úszóházon. Ellenkarima rendelhető. Rendelési szám: k Szondahossz Ex ház 13 DN 20 PN 40 (1.0425) 15 DN 25 PN 40 (1.0425) x db bistabil reed OMÜV 056 felülszerelt szintkapcsoló, távadó (kis helyigényű kivitel: kód 056) Általános célú szintkapcsolásra, távadásra és mérésre; kisebb tartályokban. Szondahossz / benyúlás: mm max. 10 bar Üzemi hőmérséklet: C nem Ex kivitel 60 / C Ex kivitel (GOST R / ATEX / IECEx) ÚJ! C szintmérők Balluff magnetostrikciós szállal Szerkezeti anyagok: WNr saválló acél (szonda és úszó) A karima WNr szénacélból, vagy WNr saválló acélból készül. A menetes csatlakozás anyaga WNr saválló acél. C2" menettel v. szabványos karimával. Egyedi karima és ellenkarima rendelhető. Rendelési szám: k Szondahossz 2 Ex ház 5 Normál ház 6 Kisméretű ház 22 DN 65 PN 40 (1.0425) 23 DN 80 PN 6 (1.0425) 24 DN 80 PN 16 (1.0425) 25 DN 80 PN 40 (1.0425) 52 DN 65 PN 40 (saválló) 53 DN 80 PN 6 (saválló) 54 DN 80 PN 16 (saválló) 55 DN 80 PN 40 (saválló) 92 C2" menetes (saválló) x 80 úszó monostabil reed bistabil reed BA Balluff szál A táblázatban szereplő termékek standard típusok, megrendelőink kívánságára más kiviteleket is gyártunk! OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

10 OMÜV 08 Általános jellemzők: Oldaltszerelt szintkapcsoló Az ipar számos területén alkalmazható egyszerű felépítésű szintkapcsoló. A tartályok oldalára szabványos karimás csatlakozással szerelhető vagy becsavarható a műszer. A folyadékszintet követő úszó mágneskuplungon keresztül mikrokapcsolót kapcsol. Robbanásbiztossági jellemzők: A műszereket jelenleg csak Oroszország felé rendelkeznek Ex engedéllyel. Oroszországi védelmi jel: 1ExdIIBT5 Oroszországi engedélyek: No PPC , No POCCHUГБ04.B00985 IP védettség (por és vízbehatolás): IP 67 Üzemi környezeti hőmérséklet tartományok az OMÜV 08 műszercsaládhoz: A műszerek üzemi környezeti hőmérsékletétt az alkalmazott érzékelők a szerkezeti anyagok és a kapcsolóház Ex jellemzője határozza meg C hőálló OMÜV 084 szintkapcsolók C Ex d OMÜV 084 szintkapcsolók (GOSTR, csak orosz engedély) C normál OMÜV 084 szintkapcsoló és vegyipari OMÜV 08V Üzemi nyomás az OMÜV 08 műszercsaládhoz: A műszerek üzemi nyomását az alkalmazott t úszó határozza meg. max. 25 bar max. 10 bar max. 4 bar saválló acélból készült műszerek, nagynyomású úszóval saválló acélból készült műszerek polipropilénből készült (08V) műszerek Beépítési méretek: Az OMÜV 084 szintkapcsolók kapcsolási tartománya és a hiszterézis állítható a beépítési magasságtól számítva +/30 ban így a kapcsolási tartomány megegyezik a karhosszal. OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

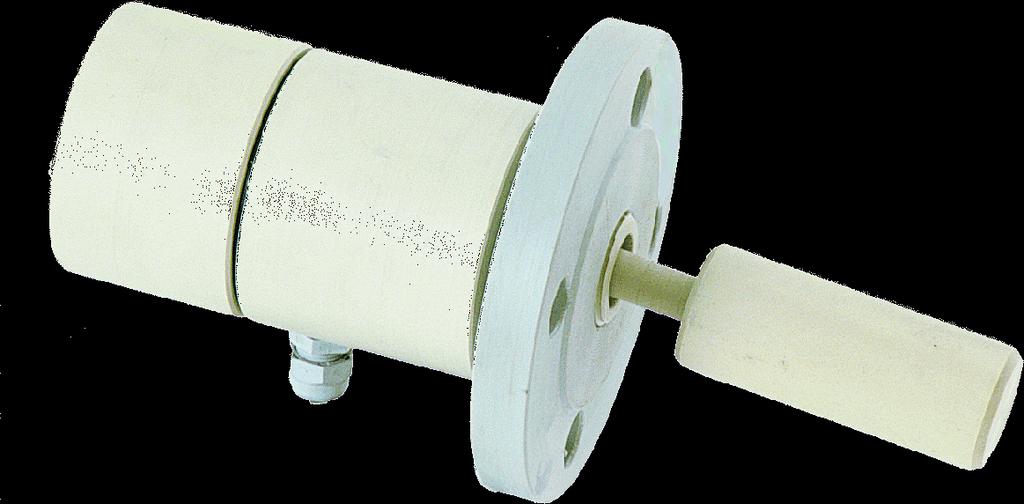

11 OMÜV oldaltszerelt szintkapcsoló (normál kivitel: kód 084) Karhossz / benyúlás: Üzemi hőmérséklet: Szerkezeti anyagok: k: Rendelési szám: Szintkapcsolásra, távadásra távadásra és mérésre; akár mostoha körülményekre mm Max. 25 bar C hőálló kivitel C Ex d kivitel (csak orosz engedély) C normál kivitel WNr saválló acél (a közeggel érintkező részeken) C2" menettel v. szabványos karimával. Egyedi karima rendelhe rendelhető. Szintkapcsolónál: pcsolónál: normál v. hőálló mik mikrokapcsoló Ex d ház (csak orosz) 5 Normál ház x 130 (10 bar) x 130 (25 bar) 22 DN 65 PN 40 (1.0425) 23 DN 80 PN 6 (1.0425) 24 DN 80 PN 16 (1.0425) 25 DN 80 PN 40 (1.0425) 26 DN 100 PN 6 (1.0425) 27 DN 100 PN 16 (1.0425) 28 DN 100 PN 40 (1.0425) 52 DN 65 PN 40 (saválló) 53 DN 80 PN 6 (saválló) 54 DN 80 PN 16 (saválló) 55 DN 80 PN 40 (saválló) 56 DN 100 PN 6 (saválló) 57 DN 100 PN 16 (saválló) 58 DN 100 PN 40 (saválló) Karhossz 92 mikrokapcsoló 94 mikrokapcsoló, hőálló OMÜV 08V V oldaltszerelt szintkapcsoló (vegyipari kivitel: kód 083) Karhossz / benyúlás: Üzemi hőmérséklet: Szerkezeti anyagok: Rendelési szám: Általános célú szintkapcsolásra erős savakhoz 150 mm Max. 4 bar C Polipropilén (a közeggel érintkező részeken) speciális PP ház DN 65 PN 40 (PP) DN 80 PN 6 (PP) DN 80 PN 16 (PP) DN 80 PN 40 (PP) DN 100 PN 6 (PP) DN 100 PN 16 (PP) DN 100 PN 40 (PP) x Karhossz mikrokapcsoló A táblázatban szereplő termékek standard típusok, megrendelőink kívánságára más kiviteleket is gyártunk! OMÜVMB MB Kft., HUNGARY H Törökbálint, Munkácsy M. u (23) (23) (23)330363

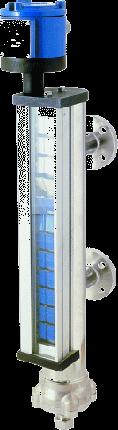

12 OMÜV 09 Billenőlamellás szintjelző és távadó Általános jellemzők: Az olajipar, vízgazdálkodás, élelmiszer, és vegyipar területén alkalmazható billenőlamellás szintjelző és kapcsoló. A tartályok oldalára 2 db szabványos karimával szerelhető. A bypass elkerülő ágban a folyadékszint változását követő úszó mágnese billenti át a lamellákat. Segédenergia nélkül működtethető, nagy távolságról is leolvasható szintjelző. A szintjelző műszerbe az OMÜV 05 műszer érzékelői is beszerelhetők, így szintkapcsolásra és mm pontos szintmérésre, távadásra is alkalmas a műszer. Robbanásbiztossági jellemzők: Azokat a szintjelzőket, amelyek szinttávadók is, nyomásálló tokozású kivitelben gyártjuk az OMÜV 05 szintkapcsoló / távadó egység beépítésével. Védelmi jel: II 2G Ex db IIB T5 Gb Oroszországi védelmi jel: 1ExdIIBT5 EKTípus Vizsgálat: EXA 17ATEX0032X, IECEx EXA X Oroszországi engedélyek: No PPC , No POCCHUГБ04.B00986 IP védettség (por és vízbehatolás): IP 67 Üzemi környezeti hőmérséklet tartományok az OMÜV 09 műszercsaládhoz: A műszerek üzemi környezeti hőmérsékletétt az alkalmazott érzékelők a szerkezeti anyagok és a kapcsolóház EEx jellemzője határozza meg C OMÜV 09 szintjelző műszerek, távadó nélkül 60 / C OMÜV 0905 Ex kivitelű távadós szintjelzők (GOSTR / ATEX / IECEx) OMÜV 09V, OMÜV 09V05 vegyipari kivitel C OMÜV 0905 MODBUSos, kijelzős távadók Beépítési méretek: A szintkapcsolók érzékelői: Ha 15 db mono/bistabil reed érzékelővel rendelik a műszert, akkor h1, h2,...h5 érzékelő távolságokat is meg kell adni az alsó karima középvonalától. A szinttávadók érzékelői: A szinttávadók 5, 10, 25 mmes felbontású folyamatos reedsorokkal készülnek 010k, MODBUS v. 420mA jelkimenettel. Az alsó csonk középvonalától számított 200 mmes méret az úszó hosszától (közvetve a közeg sűrűségétől) függ. A pontos méret meghatározásában kérje szakértőnk segítségét. OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

13 Üzemi nyomás az OMÜV 09 műszercsaládhoz: A műszerek üzemi nyomását az alkalmazottt úszó határozza meg. max. 40 bar max. 25 bar max. 4 bar OMÜV 096 saválló műszerek OMÜV 09 saválló acélból készült műszerek alumínium úszóval OMÜV 09, OMÜV 09V polipropilén és saválló műszerek Fázishatármérés: Minden OMÜV 09 műszer úszója beállítható úgy, hogy két közeg határán a fázishatáron ússzon. Így a műszer alkalmas akár a fázishatár mm pontos távadására, valamint fázishatár mutatásra is. A két közeg sűrűségének különbsége min. 300 kg/m 3, és a kisebb sűrűségű közeg sűrűsége legalább 450 kg/m 3 kell, hogy legyen. OMÜV 09 billenőlamellás helyi szintjelző (kód 095) Általános célú szintjelzésre. A folyadék aktuális szintjét nagy távolságról is leolvasható billenőlamellák jelzik. Csonktáv: mm Max. 25 bar (alu úszóval) Üzemi hőmérséklet: C hőálló kivitel C normál kivitel Szerkezeti anyagok: WNr saválló acél (a közeggel érintkező részeken) 2 db szabványos karimával a tartály oldalán Rendelési szám: Karimák Csonktáv 00 0 nincs 40 DN 10 PN 40 (saválló) 41 DN 15 PN 40 (saválló) 42 DN 20 PN 6 (saválló) 43 DN 20 PN 40 (saválló) 44 DN 25 PN 6 (saválló) 45 DN 25 PN 40 (saválló) 46 DN 32 PN 6 (saválló) 47 DN 32 PN 40 (saválló) 48 DN 40 PN 6 (saválló) 49 DN 40 PN 40 (saválló) 50 DN 50 PN 6 (saválló) 51 DN 50 PN 40 (saválló) x 230 (4 bar) x 280 alu (15 bar) x 330 alu (25 bar) 00 nincs OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

14 OMÜV 0905 billenőlamellás helyi szintjelző és távadó (kód 195) Helyi folyadékszint leolvasásra és szintkapcsolásra, távadásra. Ex tokozással robbanásveszélyes környezetbe. A folyadék aktuális szintjét nagy távolságról is leolvasható billenőlamellák jelzik. Csonktáv: mm Max. 25 bar (alu úszóval) Üzemi hőmérséklet: C nem Ex kivitel 60 / C Ex kivitel (GOSTR / ATEX / IECEx) ÚJ! C MODBUSos kommunikációval Szerkezeti anyagok: WNr saválló acél (a közeggel érintkező részeken) 2 db szabványos saválló karimával a tartály oldalán k: Szintkapcsolásra: monostabil és/vagy bistabil érzékelők Szinttávadásra: folyamatos reedsor 5, 10, 25mmes felbontással, 010k, MODBUS v. 4 20mA kimenettel Rendelési szám: 195 Karimák k Csonktáv 2 Ex ház 6 Kisméretű ház 40 DN 10 PN 40 (saválló) 41 DN 15 PN 40 (saválló) 42 DN 20 PN 6 (saválló) 43 DN 20 PN 40 (saválló) 44 DN 25 PN 6 (saválló) 45 DN 25 PN 40 (saválló) 46 DN 32 PN 6 (saválló) 47 DN 32 PN 40 (saválló) 48 DN 40 PN 6 (saválló) 49 DN 40 PN 40 (saválló) 50 DN 50 PN 6 (saválló) 51 DN 50 PN 40 (saválló) x 230 (4 bar) x 280 alu (15 bar) x 330 alu (25 bar) monostabil reed bistabil reed k távadó 5mm 60E 420mA távadó 5mm 60M MODBUS távadó 5mm k távadó 10mm 61E 420mA távadó 10mm 61M MODBUS távadó 10mm k távadó 25mm 62E 420mA távadó 25mm 62M MODBUS távadó 25mm OMÜV 09V billenőlamellás helyi szintjelző (vegyipari kivitel, kód 097) Helyi szintjelzésre erős savakhoz. A folyadék aktuális szintjét nagy távolságról is leolvasható billenőlamellák jelzik. Csonktáv: mm Max. 4 bar Üzemi hőmérséklet: C Szerkezeti anyagok: Polipropilén (a közeggel érintkező részeken, úszóház, úszó, karima) 2 db szabványos karimával a tartály oldalán Rendelési szám: Karimák 44 Csonktáv 00 0 nincs 70 DN 10 PN DN 15 PN DN 20 PN 6 73 DN 20 PN DN 25 PN 6 75 DN 25 PN DN 32 PN 6 77 DN 32 PN DN 40 PN 6 79 DN 40 PN DN 50 PN 6 81 DN 50 PN x nincs OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

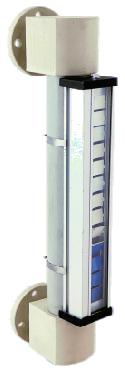

15 OMÜV 09V05 billenőlamellás helyi szintjelző és távadó (vegyipari: kód 197) Helyi szintjelzésre erős savakhoz, távadó/szintkapcsoló funkcióval kiegészítve. A folyadék aktuális szintjét nagy távolságról is leolvasható billenőlamellák jelzik. Csonktáv: mm Max. 4 bar Üzemi hőmérséklet: C Szerkezeti anyagok: Polipropilén (a közeggel érintkező részeken, úszóház, úszó, karima) WNr saválló acél (Ex szonda) 2 db szabványos karimával a tartály oldalán k: Szintkapcsolás: monostabil és/vagy bistabil érzékelők Szinttávadás: folyamatos reedsor 5,10,25mmes felbontással, 010k, MODBUS v. 420mA kimenettel Rendelési szám: 197 Karimák 44 Csonktáv 2 Ex ház 6 Kisméretű ház 70 DN 10 PN DN 15 PN DN 20 PN 6 73 DN 20 PN DN 25 PN 6 75 DN 25 PN DN 32 PN 6 77 DN 32 PN DN 40 PN 6 79 DN 40 PN DN 50 PN 6 81 DN 50 PN x monostabil reed bistabil reed k távadó 5mm 60E 420mA távadó 5mm 60M MODBUS távadó 5mm k távadó 10mm 61E 420mA távadó 10mm 61M MODBUS távadó 10mm k távadó 25mm 62E 420mA távadó 25mm 62M MODBUS távadó 25mm OMÜV 096 billenőlamellás helyi szintjelző ( kód 096) Általános célú szintjelzésre, kisebb tartályok oldalára. A folyadék aktuális szintjét 10mmes billenőlamellák jelzik. Csonktáv: mm Max. 40 bar Üzemi hőmérséklet: C hőálló kivitel C normál kivitel Szerkezeti anyagok: WNr saválló acél (a közeggel érintkező részeken) 2 db szabványos karimával a tartály oldalán Rendelési szám: Karimák Csonktáv 00 0 nincs 40 DN 10 PN 40 (saválló) 41 DN 15 PN 40 (saválló) 42 DN 20 PN 6 (saválló) 43 DN 20 PN 40 (saválló) 44 DN 25 PN 6 (saválló) 45 DN 25 PN 40 (saválló) 46 DN 32 PN 6 (saválló) 47 DN 32 PN 40 (saválló) 48 DN 40 PN 6 (saválló) 49 DN 40 PN 40 (saválló) x 115 (20 bar) x 128 (40 bar) 00 nincs A táblázatban szereplő termékek standard típusok, megrendelőink kívánságára más kiviteleket is gyártunk! OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

16 OMÜV 22 Torlónyelves áramláskapcsoló Általános jellemzők: Vízszintes csővezetékekbe szerelhető torlónyelves áramláskapcsoló folyadékokhoz. A folyadékáramlásba helyezett torlónyelv áramlás esetén elmozdul és mágneskuplung segítségével kapcsolja a mikrokapcsolót. Robbanásbiztossági jellemzők: Nem Ex. Robbanásveszélyes környezetben nem alkalmazható. IP védettség (por és vízbehatolás): IP 67 Üzemi hőmérséklet tartományok az OMÜV 22 műszercsaládhoz: A műszerek üzemi hőmérsékletét az alkalmazott érzékelők és a szerkezeti anyagok határozzák meg C C hideg és hőálló kivitel OMÜV 22 normál és OMÜV 22V vegyipari kivitel Üzemi nyomás az OMÜV 22 műszercsaládhoz: A műszerek üzemi nyomását az alkalmazott szerkezeti anyag határozza meg. max. 10 bar max. 4 bar 22Fb, 22Lk, saválló (WNr )műszerek 22FbV, 22LkV, vegyipari kivitelű műszerek Beépítési méretek: Típus OMÜV 22Fb OMÜV 22Lk OMÜV 22FbV OMÜV 22LkV Beépítés 1" karmantyúba csavarható két karima közé fogható (40mm) 1" karmantyúba csavarható két karima közé fogható (90 mm) 22Fb 22Lk Kapcsolási értékek: Névleges csőátmérő DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 150 Bekapcsolási térfogatáram [m 3 /h] (csak Lk kivitelben) (csak Lk kivitelben) OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

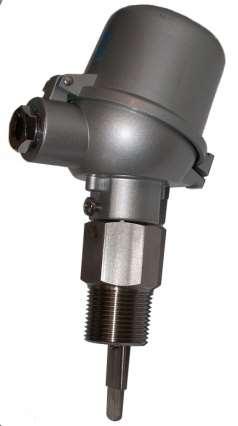

17 OMÜV 22Lk torlónyelves áramláskapcsoló (laza karimás, kód 221) Általános célú áramlásérzékelésre, szivattyúk üresenfutásának megakadályozására Névleges csőátmérő: DN Max. 10 bar Üzemi hőmérséklet: C (hideg és hőálló kivitel) C (normál kivitel) Szerkezeti anyagok: WNr saválló acél (a közeggel érintkező részeken) 2 db szabványos karima közé fogható kivitel (v = 40 mm) Rendelési szám: Csőátmérő 6 Kisméretű ház 01 DN 20 laza 02 DN 25 laza 03 DN 32 laza 04 DN 40 laza 05 DN 50 laza 06 DN 65 laza 07 DN 80 laza 08 DN 100 laza 09 DN 150 laza 00 nincs 92 normál mikrokapcsoló 94 hőálló mikrokapcsoló DN OMÜV 22Fb torlónyelves áramláskapcsoló (felülről becsavarható, kód 222) általános áramlásérzékelésre, szivattyúk üresenfutásának megakadályozására Névleges csőátmérő: DN max. 10 bar Üzemi hőmérséklet: C (hideg és hőálló kivitel) C (normál kivitel) Szerkezeti anyagok: WNr saválló acél (a közeggel érintkező részeken) C1" menetbee (karmantyúba) felülről becsavarható Rendelési szám: Csőátmérő 6 Kisméretű ház 91 C1" menetes 00 nincs 92 normál mikrokapcsoló 94 hőálló mikrokapcsoló DN OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

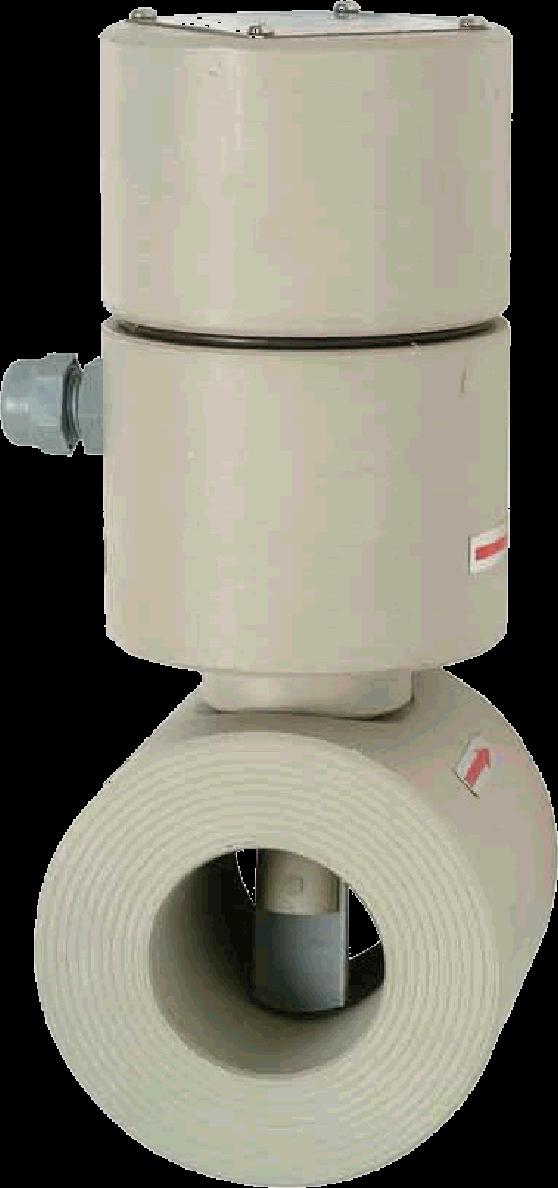

18 OMÜV 22LkV torlónyelves áramláskapcsoló (laza karimás vegyipari, kód 223) Általános célú áramlásérzékelésre, erős savakhoz Névleges csőátmérő: DN Max. 4 bar Üzemi hőmérséklet: C Szerkezeti anyagok: Polipropilén (a közeggel érintkező részeken) 2 db szabványos karima közé fogható kivitel (v = 90 mm) Rendelési szám: Csőátmérő 92 0 speciális PP ház 01 DN 20 laza 02 DN 25 laza 03 DN 32 laza 04 DN 40 laza 05 DN 50 laza 06 DN 65 laza 07 DN 80 laza 08 DN 100 laza 09 DN 150 laza 00 nincs 92 normál mikrokapcsoló DN OMÜV 22FbV torlónyelves áramláskapcsoló (felülről becsavarható vegyipari, kód 224) általános célú áramlásérzékelésre, erős savakhoz Névleges csőátmérő: DN max. 4 bar Üzemi hőmérséklet: C Szerkezeti anyagok: polipropilén (a közeggel érintkező részeken) C1" menetbe (karmantyúba) felülről becsavarható Rendelési szám: Csőátmérő 92 0 speciális PP ház 91 C1" menetes 00 nincs 92 normál mikrokapcsoló DN OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

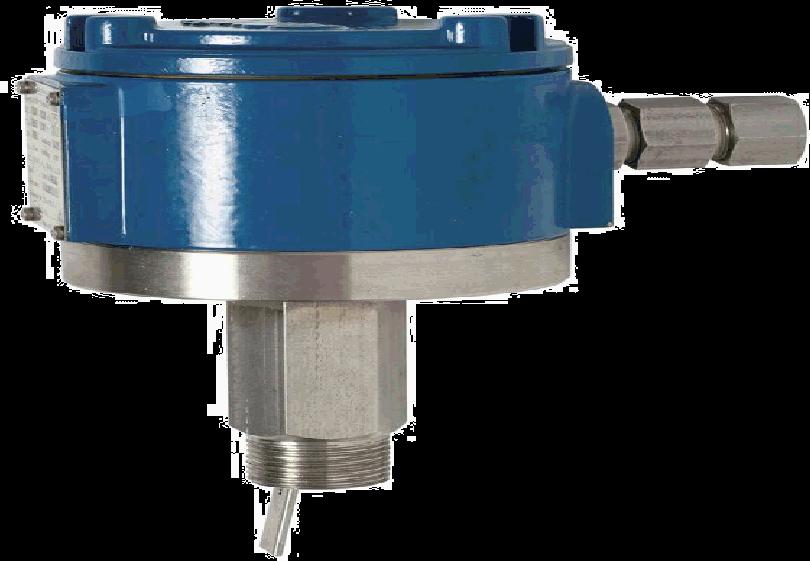

19 OMÜV 0824 Általános jellemzők: Torlónyelves áramláskapcsoló Az OMÜV által gyártott OMÜV 0824 torlónyelves áramláskapcsoló típuscsaládjának tagjai alkalmazhatók az olaj és gázipar, a vízgazdálkodás, gyógyszer és élelmiszeripar, vegyipar területein, ahol áramló közegek érzékelésére van szükség. Az érzékelést a folyadékáramba helyezett torlónyelv biztosítja, amit mágneskuplung visz át a mikrokapcsolóra. A saválló szerkezeti anyagok biztosítják, hogy szinte bármely közeghez alkalmazható legyen a kapcsoló. A csatlakozókábelek víz és pormentesen HFTd tömszelencén keresztül vezethetők az érzékelőbe, ezáltal a műszer kültéren mostoha körülmények között is alkalmazható. Az áramláskapcsolók az engedélyezési dokumentációknak megfelelően készülnek és az előírt vizsgálatok elvégzését, valamint ezek alapján a megfelelőséget az OMÜV minden darabra külön igazolja, ISO 9001 minőségbiztosítási rendszerben. Oroszországi védelmi jel: 1ExdIIBT5 Oroszországi engedélyek: No PPC , No POCCHUГБ04.B00985 IP védettség (por és vízbehatolás): IP 67 Üzemi hőmérséklet tartományok az OMÜV 0824 műszercsaládhoz: A műszerek üzemi hőmérsékletét az alkalmazott érzékelők és a szerkezeti anyagok határozzák meg C C OMÜV 0824 Ex d (GOSTR csak orosz) OMÜV 0824 hőálló Üzemi nyomás az OMÜV 0824 műszercsaládhoz: Max. 10 bar Kapcsolási értékek: Névleges csőátmérő Bekapcsolási térfogatáram [m 3 /h] DN (csak Lk kivitelben) DN (csak Lk kivitelben) DN DN DN DN DN DN Beépítési méretek: Típus OMÜV 0824Fb OMÜV 0824Lk Beépítés 1" karmantyúba csavarható két karima közé fogható Fb típus Lk típus OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

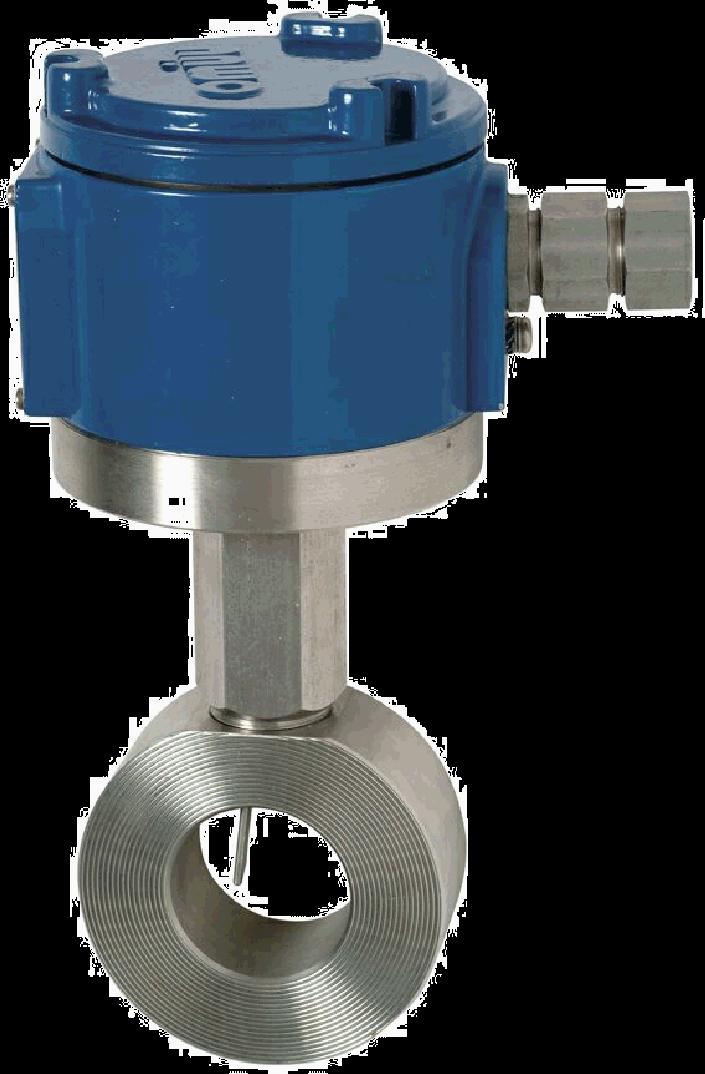

20 OMÜV 0824Lk torlónyelves áramláskapcsoló (laza karimás, kód 241) Általános célú áramlásérzékelésre, szivattyúk üresenfutásának megakadályozására. Névleges csőátmérő: DN Max. 10 bar Üzemi hőmérséklet: C Szerkezeti anyagok: WNr saválló acél ( a közeggel érintkező részeken ) 2 db szabványos karima közé fogható kivitel Rendelési szám: Csőátmérő 94 2 Ex ház (csak orosz) 5 Normál ház 01 DN 20 laza 02 DN 25 laza 03 DN 32 laza 04 DN 40 laza 05 DN 50 laza 06 DN 65 laza 07 DN 80 laza 08 DN 100 laza 09 DN 150 laza 00 nincs hideg és hőálló mikrokapcsoló DN OMÜV 0824Fb torlónyelves áramláskapcsoló (felülről becsavarható, kód 242) Általános célú áramlásérzékelésre, szivattyúk üresenfutásának megakadályozására Névleges csőátmérő: DN Max. 10 bar Üzemi hőmérséklet: C Szerkezeti anyagok: WNr saválló acél ( a közeggel érintkező részeken ) C1" karmantyúba felülről becsavarható Rendelési szám: Csőátmérő 94 2 Ex ház (csak orosz) 5 Normál ház 91 C1" menetes 00 nincs hideg és hőálló mikrokapcsoló DN OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

21 OMÜV 32 Automatikus légleválasztó szelep Általános jellemzők: Az OMÜV 32 automatikus légtelenítő szelep folyadékot szállító csővezetékrendszerek, folyadéktartályok és készülékek automatikus légtelenítését leürítéskor légbeszívását biztosítja nagy szállító teljesítmények mellett. Légleválasztó tartállyal kiegészítve alkalmas folyadékok átfolyásmérő berendezéseinek előtét készülékeként a mérendő folyadék gázmentesítésére. Teljesen mechanikus működtetésű. OMÜV 32 Üzemi hőmérséklet: Szerkezeti anyagok: Közegsűrűség: Min. 800kg/m 3 Lefújási átmérő: DN25 (1 ) Átfolyás: 3 70 m 3 /h Légtelenítés átfolyásmérő berendezések előtt 6 bar normál 16 bar túlnyomással feltöltött úszóval C WNr saválló acél (a közeggel érintkező részeken úszó,úszóház) A karima WNr szénacélból készül. DN100 PN16 szabványos karimával. OMÜVMB Kft., HUNGARY H2045 Törökbálint, Munkácsy M. u (23) (23) (23)330363

22 OMÜV 91 Elosztódoboz Az elosztódoboz rendeltetése és a típusainak ismertetése Az OMÜV által gyártott OMÜV 91 elosztódoboz típuscsaládjának tagjai alkalmazhatók az olaj olaj és gázipar, a vízgazdálkodás, gyógyszer és élelmiszeripar, vegyipar területein, ahol vezetékek összekötésére van szükség. szükség Az elosztódobozok az engedélyezési dokumentációknak megfelelően készülnek és az előírt vizsgálatok elvégzését, valamint ezek alapján a megfelelőséget az OMÜV MEO MEOja ja minden darabra külön igazolja, ISO 9001 minőségbiztosítási rendszerben. A többeres csatlakozókábelek zókábelek víz és pormentesen HF HFTd tömszelencén keresztül vezethetők az elosztódobozba. A tokozat max. 3 vezetékköteg bevezetésére alkalmas. Ez esetben a biztonságos bevezetést 3 db tömszelence biztosítja. Amennyiben erre nincs szükség, úgy záródu záródugót gót alkalmazunk. Az alapkivitel 10 db Weidmüller ill. 12 db Wieland sorkapcsot tartalmaz. Típus OMÜV 911 OMÜV 912 OMÜV 913 Megnevezés bekötődoboz elosztódoboz elosztódoboz Becsatlakozások száma 1 db tömszelence 2 db tömszelence 3 db tömszelence Felhasználás hosszabbítás max. kiépítés IP védettség (por és vízbehatolás): IP 67 Beépíthető sorkapcsok száma, típusa: 10 db Weidmüller SAK 2.5 Krg (750V) 12 db Wieland WKM 2.5 AWG (600V) Kábelbevezetés: M20x1.5 HFTd Td tömszelence 79 kábelhez Villamos adatok: Névleges feszültség: Umax=400V AC Áramerősség: Imax=15A Beköthető huzal: 2.5mm belső átmérő: Ø95mm belső magasság: 60mm űrtartalom: 425 cm Méretek: 2 3 külső befoglaló méretek: 125 x 125 x 95 mm (tömszelence nélkül) Felerősítés: 4 db M8 bkny. csavar OMÜVMB MB Kft., HUNGARY H Törökbálint, Munkácsy M. u (23) (23) (23)330363
