1 ÚJ AQUAREA TERMÉKCSALÁD KIEMELKEDŐ HATÉKONYSÁGÚ HŐSZIVATTYÚ TECHNOLÓGIA

2 TARTALOMJEGYZÉK ÁTTEKINTÉS AQUAREA OTTHONI TERMÉKCSALÁD 6 AZ ÉRTÉKTEREMTÉS IRÁNTI VÁGY 8 VILÁGSZERTE ELISMERT LÉGKONDICIONÁLÓ MÁRKA % PANASONIC: A JAPÁN MESTERMUNKA TISZTELETE 12 PANASONIC: ZÖLD ÉS INTELLIGENS ÖTLETEK A FENNTARTHATÓ ÉLETMÓD ÉRDEKÉBEN 14 PANASONIC FŰTÉSI ÉS HŰTÉSI PROJEKTEK ÉS ESETTANULMÁNYOK 16 PRO CLUB: A PANASONIC PROFESSZIONÁLIS WEBOLDALA 17 AQUAREA DESIGNER 18 KÖSZÖNTJÜK AZ AQUAREA LEVEGŐ-VÍZ HŐSZIVATTYÚKAT BEMUTATÓ PROSPEKTUSBAN! 20 KIEMELT JELLEMZŐK 22 HOGYAN NYERHETŐ FŰTÉS ÉS HASZNÁLATI MELEG VÍZ A LEVEGŐBŐL? 24 AQUAREA HŐSZIVATTYÚ TERMÉKCSALÁD 26 H-GENERÁCIÓS AQUAREA + 28 AQUAREA HIGH PERFORMANCE 30 AQUAREA T-CAP 32 AQUAREA HT 34 AQUAREA KERESKEDELMI TERMÉKCSALÁD 36 AQUAREA SMART ÉS SERVICE CLOUD 38 VEZÉRLÉS ÉS CSATLAKOZÁSI LEHETŐSÉGEK 39 AQUAREA + NAPELEMEK 40 AQUAREA HŐSZIVATTYÚ TERMÉKCSALÁD 42 AQUAREA ALL IN ONE H-GENERÁCIÓS HIGH PERFORMANCE SPLIT EGYFÁZISÚ FŰTŐ ÉS HŰTŐ 1 VAGY 2 ZÓNÁS 43 AQUAREA ALL IN ONE H-GENERÁCIÓS HIGH PERFORMANCE SPLIT HÁROMFÁZISÚ FŰTŐ ÉS HŰTŐ 44 AQUAREA ALL IN ONE H-GENERÁCIÓS T-CAP SPLIT EGYFÁZISÚ / HÁROMFÁZISÚ FŰTŐ ÉS HŰTŐ 45 AQUAREA ALL IN ONE H-GENERÁCIÓS T-CAP SPLIT HÁROMFÁZISÚ, RENDKÍVÜL CSENDES, FŰTŐ ÉS HŰTŐ KÜLTÉRI EGYSÉG 46 AQUAREA H-GENERÁCIÓS HIGH PERFORMANCE SPLIT EGYFÁZISÚ FŰTŐ ÉS HŰTŐ - SDC 47 AQUAREA H-GENERÁCIÓS HIGH PERFORMANCE SPLIT HÁROMFÁZISÚ FŰTŐ ÉS HŰTŐ - SDC 48 AQUAREA H-GENERÁCIÓS T-CAP SPLIT EGYFÁZISÚ / HÁROMFÁZISÚ FŰTŐ ÉS HŰTŐ - SXC 49 AQUAREA H-GENERÁCIÓS T-CAP SPLIT HÁROMFÁZISÚ, KIVÉTELESEN CSENDES KÜLTÉRI EGYSÉG FŰTŐ ÉS HŰTŐ - SQC 50 AQUAREA H-GENERÁCIÓS HIGH PERFORMANCE MONOBLOKK EGYFÁZISÚ FŰTŐ ÉS HŰTŐ - MDC 51 AQUAREA H-GENERÁCIÓS T-CAP MONOBLOKK EGYFÁZISÚ / HÁROMFÁZISÚ FŰTŐ ÉS HŰTŐ - MXC 52 AQUAREA F GENERÁCIÓS HT SPLIT EGYFÁZISÚ / HÁROMFÁZISÚ CSAK FŰTŐ - SHF 53 AQUAREA G GENERÁCIÓS HT MONOBLOKK EGYFÁZISÚ CSAK FŰTŐ - MHF 54 AQUAREA AIR RADIÁTOROK. FAN-COIL KÉSZÜLÉKEK HŐSZIVATTYÚS ALKALMAZÁSOKHOZ 55 ÚJ, SOKOLDALÚ ÉS HATÉKONY FAN-COIL TERMÉKCSALÁD. AQUAREA ÉS VRF- RENDSZEREKKEL KOMPATIBILIS FAN-COIL 56 HASZNÁLATI MELEGVÍZ-TARTÁLYOK 58 AQUAREA DHW 60 KIEGÉSZÍTŐK ÉS VEZÉRLÉS 62 A PANASONIC AQUAREA A LEGJOBBAT KÍNÁLJA ÖNNEK ÉS OTTHONÁNAK 64 FŰTŐ- ÉS HŰTŐTELJESÍTMÉNY TÁBLÁZATOK 73 TELEPÍTÉSI PÉLDÁK 74 KÖSZÖNTJÜK AZ OTTHONI TERMÉKCSALÁDUNK KATALÓGUSÁBAN! 76 KIEMELT JELLEMZŐK 78 R32 HŰTŐGÁZ 80 ETHEREA: STÍLUSOS MEGJELENÉS, KIEMELKEDŐ TULAJDONSÁGOK 82 ELEKTROSZTATIKUSAN PORLASZTOTT, NANOMÉRETŰ NANOE VÍZCSEPPEK 84 INTELLIGENS ECONAVI ÉRZÉKELŐK. ISMERJE MEG AZ ENERGIAMEGTAKARÍTÁSI MÓDSZEREKET. 86 PANASONIC R2 FORGÓDUGATTYÚS KOMPRESSZOR 88 KOMPAKT KIALAKÍTÁSÚ FALI TZ/TE 90 HEATCHARGE ENERGIATÁROLÓ RENDSZER 92 R22-ES BERENDEZÉSEK FELÚJÍTÁSA 94 VEZÉRLÉS ÉS CSATLAKOZÁSI LEHETŐSÉGEK 96 OTTHONI R32 LÉGKONDICIONÁLÓK 98 FALI HEATCHARGE VZ, INVERTER+ R32 GÁZZAL 99 EZÜST / MATT FEHÉR FALI ETHEREA, INVERTER+ R32 GÁZZAL 100 FALI TZ TÍPUSÚ, KOMPAKT KIALAKÍTÁSÚ INVERTERES R32 GÁZZAL 101 ÚJ FALI FZ TÍPUSÚ HAGYOMÁNYOS INVERTERES R32 GÁZZAL 102 ÚJ FALI PROFESSZIONÁLIS INVERTERES, -20 C R32 GÁZZAL 104 ÚJ PADLÓKONZOLOS TÍPUSÚ, INVERTER+ R32 GÁZZAL 106 ÚJ 4 UTAS 60X60-AS KAZETTÁS INVERTERES R32 GÁZZAL 107 ÚJ ALACSONY STATIKUS NYOMÁSÚ, REJTETT, INVERTERES R32 GÁZZAL 108 TÖBBSZÖRÖS SPLIT ÉS FREE MULTI RENDSZER 112 AZ EGYES MODELLEK FUNKCIÓINAK ÖSSZEHASONLÍTÁSA 113 FUNKCIÓK BEMUTATÁSA 114 KIEGÉSZÍTŐK ÉS VEZÉRLÉS 115 FREE MULTI R32 KOMBINÁCIÓS TÁBLÁZAT Quality Management System Certificate Certified to ISO 9001: 2008 Panasonic Appliances Air-Conditioning Malaysia. Sdn.Bhd. Cert. No.: MY-AR 1010 Environmental Management System Certificate Certified to ISO 14001: 2004 Panasonic Appliances Air-Conditioning Malaysia Sdn.Bhd. Cert. No.: MY-ER0112 Certified to ISO 9001: 2008 Panasonic Appliances Air-Conditioning (GuangZhou) Co., Ltd. Registration Number: 01209Q20645R5L Certified to ISO 14001: 2004 Panasonic Appliances Air-Conditioning (GuangZhou) Co., Ltd. Registration Number: 02110E10562R4L 4

3 ÚJ / ÁTTEKINTÉS KERESKEDELMI TERMÉKCSALÁD VRF-RENDSZEREK VEZÉRLÉS ÉS CSATLAKOZÁSI LEHETŐSÉGEK 120 KÖSZÖNTJÜK A KERESKEDELMI TERMÉKCSALÁD KATALÓGUSÁBAN! 122 KIEMELT JELLEMZŐK 124 PACi KÜLTÉRI EGYSÉGEK - ENERGIATAKARÉKOS KONCEPCIÓ 126 PACi ELITE: KITŰNŐ SEER ÉS SCOP ÉRTÉKEK 128 MEGOLDÁSOK SZERVERTERMEKBE 130 GENERÁCIÓS PACi 90x90-ES KAZETTÁS 132 R32 KERESKEDELMI EGYSÉGEK VÁLASZTÉKA 134 ÚJ FALI PROFESSZIONÁLIS INVERTERES, -20 C R32 GÁZZAL 136 PACi STANDARD FALI, INVERTER+ R32 GÁZZAL 138 PACi STANDARD 4 UTAS 90x90-AS KAZETTÁS, INVERTER+ R32 GÁZZAL 140 PACi STANDARD MENNYEZETI, INVERTER+ R32 GÁZZAL 142 PACi ELITE MAGAS STATIKUS NYOMÁSÚ, REJTETT, INVERTER+ R32 GÁZZAL 144 R410A KERESKEDELMI EGYSÉGEK VÁLASZTÉKA 146 FALI PROFESSZIONÁLIS INVERTERES, -20 C R410A GÁZZAL 148 PACi ELITE FALI, INVERTER+ R410A GÁZZAL 150 PACi STANDARD FALI, INVERTER+ R410A GÁZZAL 152 PACi ELITE 4 UTAS 60x60-AS KAZETTÁS, INVERTER+ R410A GÁZZAL 153 PACi STANDARD 4 UTAS 60x60-AS KAZETTÁS, INVERTER+ R410A GÁZZAL 154 PACi ELITE 4 UTAS 90x90-AS KAZETTÁS, INVERTER+ R410A GÁZZAL 156 PACi STANDARD 4 UTAS 90x90-AS KAZETTÁS, INVERTER+ R410A GÁZZAL 158 PACi ELITE MENNYEZETI, INVERTER+ R410A GÁZZAL 160 PACi STANDARD MENNYEZETI, INVERTER+ R410A GÁZZAL 162 PACi ELITE MAGAS STATIKUS NYOMÁSÚ, REJTETT, INVERTER+ R410A GÁZZAL 164 PACi STANDARD MAGAS STATIKUS NYOMÁSÚ, REJTETT, INVERTER+ R410A GÁZZAL 166 PACi ELITE ALACSONY STATIKUS NYOMÁSÚ, REJTETT, INVERTER+ R410A GÁZZAL 168 PACi STANDARD ALACSONY STATIKUS NYOMÁSÚ, REJTETT, INVERTER+ R410A GÁZZAL 170 PACi MAGAS STATIKUS NYOMÁSÚ, REJTETT 20 25,0 kw, INVERTER+ R410A GÁZZAL 172 PACi EGYSZERES, KETTŐS, HÁRMAS ÉS DUPLA KETTŐS RENDSZER R410A GÁZZAL 178 PANASONIC SZELLŐZTETÉSI MEGOLDÁSOK 179 ÚJ ELEKTROMOS LÉGFÜGGÖNY kw-os LÉGKEZELŐ KÉSZLET, PACi 182 VRF VAGY PACi RENDSZERHEZ CSATLAKOZTATOTT LÉGFÜGGÖNY DX TEKERCCSEL 184 R22-ES RENDSZEREK FELÚJÍTÁSA - GYORS, EGYSZERŰEN TELEPÍTHETŐ ÉS KÖLTSÉGHATÉKONY 188 KIEGÉSZÍTŐK ÉS VEZÉRLÉS 190 A PANASONIC IPARI VRF-RENDSZEREI 192 A VRF KIEMELT JELLEMZŐI 194 A PANASONIC ÉVEK ÓTA EGYÉRTELMŰEN A LEGHATÉKONYABB RENDSZERT KÍNÁLJA 196 PANASONIC VRF: KIEMELKEDŐ KÉNYELEM 198 MEGOLDÁSOK ÉTTERMEKBE 200 MAXIMÁLIS MEGTAKARÍTÁS, KONTROLL ÉS KÉNYELEM A SZÁLLODA TELJES TERÜLETÉN 202 ÚJ, INNOVATÍV MEGOLDÁSOK KISKERESKEDELMI EGYSÉGEK SZÁMÁRA. 204 VRF KÜLTÉRI EGYSÉGEKBŐL ÁLLÓ TERMÉKCSALÁD 206 A LEGNAGYOBB HATÉKONYSÁGÚ ECOi SOROZAT A PANASONICTÓL 208 MINI ECOi LE SOROZAT KISEBB KERESKEDELMI ÉS LAKÓINGATLANOKBA CSÖVES ECOi EX: ÁTÍRJA A SZABÁLYOKAT CSÖVES ECOi MF2 6N SOROZAT 238 ECO G: A GÁZÜZEMŰ VRF RENDSZER CSÖVES ECO G GE3 SOROZAT CSÖVES ECO G GF3 SOROZAT 248 ÚJ PANASONIC GHP/EHP HIBRID RENDSZER: AZ ELSŐ INTELLIGENS TECHNOLÓGIA 250 VÍZ HŐCSERÉLŐ HIDRONIKUS ALKALMAZÁSOKHOZ 254 SZIVÁRGÁSÉRZÉKELÉS ÉS AUTOMATIKUS HŰTŐKÖZEG-VISSZAFEJTÉS 255 TERVEZÉST SEGÍTŐ SZOFTVER A VRF-HEZ 256 ÚJ VRF-RENDSZEREK/BELTÉRI EGYSÉGEK 258 ECOi ÉS ECO G RENDSZEREK BELTÉRI EGYSÉGEINEK VÁLASZTÉKA 260 U2 TÍPUSÚ 4 UTAS 90X90-ES KAZETTÁS 262 Y2 TÍPUSÚ 4 UTAS 60X60-AS KAZETTÁS 263 L1 TÍPUSÚ 2 UTAS KAZETTÁS 264 D1 TÍPUSÚ 1 UTAS KAZETTÁS 265 F2 TÍPUSÚ VÁLTOZTATHATÓ STATIKUS NYOMÁSÚ, REJTETT 266 M1 TÍPUSÚ VÉKONY, VÁLTOZTATHATÓ STATIKUS NYOMÁSÚ, REJTETT, REJTETT LÉGCSATORNÁS 267 E2 TÍPUSÚ MAGAS STATIKUS NYOMÁSÚ, REJTETT 268 HŐVISSZANYERÉS DX TEKERCCSEL 269 T2 TÍPUSÚ MENNYEZETI 270 K2 TÍPUSÚ FALI 271 P1 TÍPUSÚ ÁLLÓ 272 R1 TÍPUSÚ REJTETT ÁLLÓ 273 HŐVISSZANYERŐ EGYSÉG ECOi-HEZ 45 C-OS VÍZHŐMÉRSÉKLETTEL 274 AQUAREA AIR RADIÁTOROK. FAN-COIL KÉSZÜLÉKEK HŐSZIVATTYÚS ALKALMAZÁSOKHOZ 275 ÚJ, SOKOLDALÚ ÉS HATÉKONY FAN-COIL TERMÉKCSALÁD 276 PANASONIC SZELLŐZTETÉSI MEGOLDÁSOK 278 LÉGKEZELŐ EGYSÉG CSATLAKOZTATÓ KÉSZLETE, 16, 28 ÉS 56 kw, ECOi ÉS ECO G RENDSZERHEZ 280 VRF VAGY PACi RENDSZERHEZ CSATLAKOZTATOTT LÉGFÜGGÖNY DX TEKERCCSEL 282 ENERGIA-VISSZANYERŐ SZELLŐZTETŐ RENDSZER 284 HŐVISSZANYERÉS DX TEKERCCSEL 286 ELÁGAZÁSOK ÉS FŐVEZETÉKEK MÉRETEI ÉS CSŐÁTMÉRŐI 2 CSÖVES ECOi RENDSZEREKBEN 288 ELÁGAZÁSOK ÉS FŐVEZETÉKEK 3 CSÖVES ECOi-HEZ ÉS MINI ECOi-HEZ 290 KIEGÉSZÍTŐK ÉS VEZÉRLÉS 292 VEZÉRLÉS ÉS CSATLAKOZÁSI LEHETŐSÉGEK 294 KAPCSOLAT A JÖVŐVEL. A VRF INTELLIGENS CSATLAKOZÁSI LEHETŐSÉGEI 300 PANASONIC AC SMART CLOUD 302 TÁVVEZÉRLŐ ECONAVIVAL 304 ÚJ DATANAVI 306 ECONAVI ÉRZÉKELŐ 308 INTELLIGENS VEZÉRLŐ 310 VEZÉRLÉS SZÁLLODAI ALKALMAZÁSHOZ 312 VEZÉRLÉS ÉS CSATLAKOZÁSI LEHETŐSÉGEK 314 EGYEDI VEZÉRLŐK 316 KÖZPONTI VEZÉRLŐK 321 PACi ÉS VRF CSATLAKOZÁSI LEHETŐSÉGEK ÉS VEZÉRLÉS 322 Az ECOi, ECO G ÉS PACi BELTÉRI EGYSÉGEK CSATLAKOZÁSI LEHETŐSÉGEI 324 MÉRETEK 5

4 AZ ÉRTÉKTEREMTÉS IRÁNTI VÁGY Ipari szereplőként viselt felelősségünket felismerve eltökélt célunk, hogy üzleti tevékenységeinkkel elősegítsük a társadalom haladását, fejlődését és az emberek jólétét, ezáltal világszerte hozzájáruljunk az életminőség javításához. A Panasonic Corporation vállalat alapítója, Konosuke Matsushita által 1929-ben megfogalmazott alapvető vezetői célkitűzés 6

5 ÚJ / ÁTTEKINTÉS A Panasonic két fontos mérföldkövet ünnepel 2018-ban. A Panasonic Corporation megalapításának 100. évfordulója A jövőbe tekintünk, és folyamatosan keressük az új kihívásokat as alapítása óta a Panasonic arra törekszik, hogy az innováció érdekében tett vállalását valóra váltva a holnap technológiáival elégítse ki a jelen igényeit. Tevékenységeink középpontjában mindig az emberek álltak, ezért az emberek életére összpontosítva továbbra is azon dolgozunk, hogy hozzájáruljunk vevőink életminőségének javításához. Mi a Panasonicnál hosszú évek óta változatlanul ezt az elvet valljuk. Ma is arra törekszünk, hogy mindenhová kiterjesszük a jobb életminőségre vonatkozó vállalásunkat. Ez azt jelenti, hogy nemcsak egy-egy berendezést, hanem szoftvert és hardvert is magába foglaló, teljes körű megoldást kínálunk számos olyan térbe, ahol a vevők nap mint nap megfordulnak, így az otthonokba, az irodába, az áruházakba, az autókba, a repülőgépekre, valamint a városokba. A Jobb élet, jobb világ ( A Better Life, A Better World") koncepcióját követve igyekszünk kielégíteni minden vevő igényeit. Ennek érdekében a Panasonic által a fogyasztói elektronikai üzletágban régóta megszerzett erősségekre, és a számos területen kiemelkedő szakismeretekkel rendelkező üzleti partereink erősségeire építve az értékeken átnyúló innovációt valósítunk meg. Mi így teremtünk új értéket. Ez az új és kihívásokkal teli feladat áll most előttünk. A Panasonic Heating and Cooling megalapításának 60. évfordulója A Panasonic története értékteremtéssel indult. A hatvan évvel ezelőtt megkezdett kemény munkának és odaadásnak köszönhetően újabb és újabb innovatív termékek jelentek meg, és az új vállalat a mai elektronikai óriássá nőtte ki magát. A Panasonic 1958 óta tervez és gyárt fűtési és hűtési megoldásokat Az első otthoni légkondicionáló berendezés bevezetése a piacra Abszorpciós hűtőberendezés gyártásának kezdete A Panasonic Japánban piacra dobja az első nagy hatékonyságú levegő-víz hőszivattyúját A Panasonic lett Európa első japán légkondicionáló-gyártó vállalata Az első GHP (gáz-hőszivattyús) VRF légkondicionáló bemutatása A világ első, egyidejű 3 csöves fűtő/hűtő VRF-rendszerének bemutatása Az Etherea új fogalom: nagy hatékonyság, kiemelkedő teljesítmény és kifinomult dizájn Az új Aquarea. A Panasonic bemutatja Európában az Aquareát, ezt az innovatív, új, alacsony energiájú rendszert Új GHP (gázüzemű hőszivattyú) egységek. A Panasonic gázüzemű VRF-rendszerei ideálisak olyan projektekhez, ahol energiakorlátozások vannak érvényben Kiemelkedően energiatakarékos működésű, új VRF ECOi EX rendszerek. A jövőbe tekintve Az első VRF és GHP hibrid rendszer Európában. 7

6 VILÁGSZERTE ELISMERT LÉGKONDICIONÁLÓ MÁRKA 8

7 ÚJ / ÁTTEKINTÉS Panasonic piacvezető a fűtés és a hűtés területén. Több mint 50 év tapasztalattal a háta mögött, a világ több mint 120 országában jelen lévő Panasonic a légkondicionáló ipar egyik vezető vállalata. Gyártó és K+F létesítményinek kiterjedt hálózatával, a Panasonic olyan innovatív termékekkel szolgálja ki vásárlóit, amelyek élvonalbeli technológiájuknak köszönhetően világszerte új mércét állítanak fel a légkondicionálók területén. A globális jelenlétét folyamatosan növelő Panasonic csúcsminőségű, nemzetközi termékeivel átlépi a földrajzi határokat. 100%-ig Panasonic: a teljes folyamatot kézben tartjuk A vállalat világelső az innováció terén is, ügyfelei életminőségének javítása érdekében több mint szabadalmat jegyeztetett be. Sőt mi több, a Panasonic elkötelezte magát amellett, hogy piacvezető szerepét továbbra is megőrzi. A vállalat összesen több mint 200 millió kompresszort gyártott, a világ különböző pontjain elhelyezkedő 294 gyáregységében. Biztos lehet a Panasonic hőszivattyúk kiemelkedő minőségében. A Panasonic mindig is törekedett a tökéletességre, és ez tette piacvezetővé a fűtő- és hűtőrendszereinek telepítése terén. A Panasonic rendszerei maximális hatékonyságot biztosítanak, minden környezetvédelmi előírást teljesítenek, és megfelelnek napjaink legkorszerűbb építészeti követelményeinek is. Folyamatos fejlődés Mi a Panasonicnál tudjuk, hogy a legjobb dolgok mindig előttünk állnak. Ezért folyamatosan fejlesztjük légkondicionáló és hőszivattyús megoldásainkat. A Panasonic Európa-szerte innovatív hűtési és fűtési rendszerekkel látja el ügyfeleit, és célja, hogy nemcsak megfeleljen a követelményeiknek, de túl is szárnyalja azokat. Technológiai és formatervezési csoportjaink igyekeznek előre jelezni a jövőben jelentkező igényeket. Olyan kisebb, halkabb és hatékony megoldásokra törekszünk, melyek kedvezőbb technológiai jellemzőiknek köszönhetően alacsonyabb energiafogyasztással rendelkeznek, és fenntartható hőmérsékleti viszonyokat biztosítanak a felhasználó számára. Panasonic tesztlaboratórium, Gunma, Japán (PAPARS). Európai tevékenységeink A 31 országban jelen lévő Panasonic Europe segíti projektjeinek megvalósítását, bárhol is legyen. A Panasonic ugyanazt a tudásszintet és minőséget biztosítja a cég összes képviseletén. A Panasonic minden nagyobb országban oktatási központokat tart fenn vásárlói számára, a kivitelezőket, tervezőirodákat és szerelőcsoportokat pedig képzési akadémiáin várja. Projektjei nálunk biztos kezekben vannak. A Panasonic Európa-szerte innovatív hűtési és fűtési rendszerekkel látja el ügyfeleit, amelyek nemcsak hogy megfelelnek a velük szemben támasztott követelményeknek, de túl is szárnyalják azokat. A siker titka a Panasonic által a K+F-re, gyártásra és oktatásra fordított befektetésben (ennek köszönhető az innovatív, korszakalkotó termékskála), valamint az értékesítési csatornák fejlesztésében rejlik (a termékek emiatt érhetők el Európában). A Panasonic Európa-szerte oktatási központok és akadémiák kiterjedt hálózatát hozta létre az épületgépészek, tervezőirodák és szerelőcsoportok szolgálatában. 9

8 100% PANASONIC: A JAPÁN MESTERMUNKA TISZTELETE JAPÁN MINŐSÉG 10

9 ÚJ / ÁTTEKINTÉS Az életet valóban megkönnyítő, korszerű technológiák alkalmazásával páratlan elkötelezettséget tanúsítunk a termékek minősége iránt. A Panasonic a hagyományos, szigorú japán minőségellenőrzés hagyományaira építve fejleszti és gyártja kiemelkedő minőségű termékeit, melyeket eljuttat vevőihez a világ minden táján. Mi a Panasonicnál azt valljuk, hogy a tökéletes légkondicionáló csendesen és hatékonyan, a háttérben teszi a dolgát, és csak minimális hatást gyakorol a környezetére. Termékeink felhasználóinak hosszú évekig tartó, minőségi működést kínálunk, a folyamatos szervizelés igénye nélkül. Következetes tervezési és fejlesztési folyamatunk során különféle szigorú vizsgálatoknak vetjük alá a Panasonic légkondicionálókat, ezzel biztosítva a berendezések hatékonyságát és hosszútávú megbízhatóságát. A tartóssági, vízállósági, ütésállósági és zajvizsgálatokat az egyes alkatrészeken vagy magukon a késztermékeken végezzük. Az aprólékos fejlesztési munka eredményeként a Panasonic légkondicionálók minden piacon megfelelnek az érvényes ipari szabványoknak és előírásoknak. Nemzetközi szabványoknak megfelelő minőség A vállalat nemzetközi hírnevének fenntartása érdekében a Panasonic folyamatosan arra törekszik, hogy a legjobb minőséget kínálja a lehető legalacsonyabb környezeti hatások mellett. Megbízható alkatrészek, melyek megfelelnek az ipari szabványoknak, vagy túl is szárnyalják azokat A Panasonic légkondicionálók minden országban, ahol forgalmazzák őket, kielégítik az összes kötelező ipari szabványt és előírásokat. A Panasonic további szigorú vizsgálatokkal biztosítja az alkatrészek és anyagok megbízhatóságát. A ventilátorban használt gyanta erősségét szakítóvizsgálattal ellenőrizzük. RoHS / REACH szabványoknak megfelelő alkatrészek A Panasonic termékei és az azokhoz felhasznált anyagok szigorúan teljesítik a vegyi anyagok használatának korlátozására vonatkozó (RoHS vagy REACH) előírásokat. Az alkatrészek fejlesztése és gyártása során több mint 100 alapanyag szigorú vizsgálatát végezzük folyamatosan, hogy garantáltan ne kerülhessenek veszélyes anyagok az alkatrészekbe.. Kifinomult gyártási eljárás A Panasonic légkondicionáló-gyártó sorain a legkorszerűbb gyártásautomatizálási technológiákat alkalmazzuk, melyeknek köszönhetően maximális figyelmet tudunk fordítani a termékek minőségére, hogy kielégítsük a megbízhatósággal kapcsolatos elvárásokat. Tartósság Mi a Panasonicnál tudjuk, milyen fontos a minimális karbantartás mellett elérhető hosszú élettartam. Éppen ezért légkondicionálóinkat különféle szigorú tartóssági vizsgálatoknak vetjük alá. Hosszútávú tartósságvizsgálat Az évekre szóló tartósság és stabil működés érdekében hosszútávú működési vizsgálatot végzünk a valós üzemi körülményeknél sokkal szigorúbb feltételek mellett. Kompresszor megbízhatósági vizsgálat A folyamatos működési vizsgálatot követően néhány kiválasztott kültéri egységről leszereljük a kompreszszort, és a leszerelt kompresszorokat szétszereljük, majd megvizsgáljuk, hogy történt-e valamilyen károsodás a belső mechanizmusokban és alkatrészekben. Ez segít abban, hogy mostoha körülmények között is garantálható legyen a hosszú távú megbízhatóság. Vízállósági vizsgálat Az esőnek és szélnek kitett egység teljesíti a vízállósággal kapcsolatos IPX4 előírásokat. A nyomtatott áramköri kártyák érintkezőit műgyantával vonjuk be, így azok a víz esetleges (valószínűtlen) bejutása esetén is védve vannak a káros hatásoktól. 11

10 PANASONIC: ZÖLD ÉS INTELLIGENS ÖTLETEK A FENNTARTHATÓ ÉLETMÓD ÉRDEKÉBEN 12

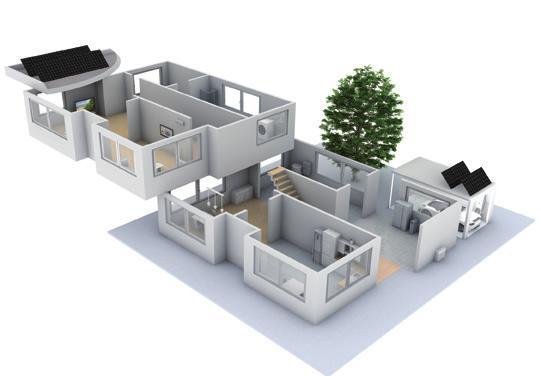

11 ÚJ / ÁTTEKINTÉS Jobb élet, jobb világ. A Panasonic egy tiszta energián alapuló, biztonságos és nyugodt társadalom megteremtésén dolgozik. Példák a fenntarthatósági projektekre Fujisawa Sustainable Smart Town - Tokiótól körülbelül 50 km-re nyugatra. Fujisawa egy környezetbarát, intelligens város, ahol a városfejlesztés középpontjában az emberek életmódja áll. A Fujisawa Fenntartható Intelligens Város (Fujisawa SST) fejlesztését a Panasonic Corporation által vezetett Fujisawa SST Council konzorcium irányítja. A Fujisawa SST-ben elérhető, fenntartható energiaszolgáltatások közé tartozik a Panasonic korszerű LED világítástechnikája, a napelemek, az energiatároló akkumulátorok, a háztartási üzemanyagcellás kogenerációs rendszerek és a minden lakásban felszerelt hőszivattyús vízmelegítők. A városüzemeltetésért felelős Fujisawa SST Management Company székhelye a TÉREN található, mely a város legjellegzetesebb helye és központi kommunikációs bázisa is egyben. A vállalat - társvállalatok bevonásával - öt alapvető szolgáltatást (energiaszolgáltatás, vagyonvédelem, közlekedés, egészségügy és közösségi szolgáltatásokat) nyújt a városlakók számára. A vállalat végzi továbbá a város környezetvédelmi, energetikai, vagyonvédelmi és biztonsági információinak összegyűjtését és kezelését, ezzel is hozzájárulva a település okos és környezetbarát életéhez. Az autóval nem rendelkező lakók számára külön családi házas övezetet alakítottak ki, és a városban működő környezetbarát közösségi autózásnak (car sharing) és autóbérlési szolgáltatásnak köszönhetően az övezet lakóinak nincs is szüksége saját autóra, ami gazdasági és hatékonysági szempontból is komoly előnyöket jelent. Ezen kívül a lakók környezetbarát logisztikai szolgáltatásokat vehetnek igénybe. Áramtermelő napelemek A HIT napelemekkel még kisebb tetőkön is maximális teljesítmény érhető el. Otthoni audio-video készülékek A Panasonic energiatakarékos otthoni berendezések széles skáláját kínálja a fenntartható és kényelmes életkörülmények eléréséhez. Hőszivattyú Az Aquarea hőszivattyú azok közé az új generációs fűtőrendszerek közé tartozik, amelyek megújuló, ingyenes energiaforrást levegőt használnak a lakás fűtésére vagy hűtésére, illetve a meleg víz előállítására. Üzemanyagcella A Panasonic üzemanyagcella egy olyan energiatermelő berendezés, amely a földgázból kivont hidrogén és az oxigén között lezajló kémiai reakció révén egyidejűleg képes elektromos áram és hő termelésére. Áramtermelő napelemek Akkumulátoraink segítségével mobil megoldásaink a HIT napelemeinkkel is összekapcsolhatók. LED-es izzók A több éves kutató- és fejlesztőmunka során gyűjtött tapasztalatok révén a Panasonic valódi megújulást képvisel az energiatakarékos otthoni LED-világításban. Háztartási gépek A Panasonic világszerte törekszik a környezetet minimális mértékben terhelő termékek gyártására. A Panasonic háztartási gépekben, így például a hűtőszekrényekben és mosógépekben a legkorszerűbb energiatakarékos megoldások találhatók. Akkumulátor Az akkumulátor a napelemek és az üzemanyagcellák által termelt energiát tárolja, így mindig az igényekhez igazodó, folyamatos elektromos áramellátást biztosít. 13

12 PANASONIC FŰTÉSI ÉS HŰTÉSI PROJEKTEK ÉS ESETTANULMÁNYOK Az új, A energiahatékonysági osztályú Hotel Vincci Gala, akár 70%-os energia-megtakarítással. Barcelona, Spanyolország. ECOi - ECO G 14

13 ÚJ / ÁTTEKINTÉS Panasonic: egy partner, amely tudásával és tapasztalataival segíti Önt céljai elérésében és környezetbarát elképzeléseinek megvalósításában. Integrált technológia, amely hatékonyabbá teszi a munkavégzést, könnyebb beszerelést biztosít, kiemelkedő hatékonysággal rendelkezik és jelentős energiamegtakarítást eredményez. Fő célterületeink a megosztott szolgáltatások és a B2B-integrált megoldások. A Panasonic közös kapcsolódási pontot jelent a rendszer tervezéséhez és karbantartásához, ezzel megkönnyíti partnerei dolgát. A folyamatok, technológiák és komplex üzleti modellek terén szerzett tapasztalatunknak köszönhetően olyan hatékony, költségtakarékos megoldásokat tudunk kínálni, amelyek felhasználóbarátak, megbízhatóak és innovatívak. Ügyfeleink számára kínált előnyeink közé tartozik a rendszerintegrációs projektekhez nyújtott támogatási szolgáltatás, amely a különféle megoldások és szolgáltatások széles palettáját foglalja magába. Globális vállalatként országos és nemzetközi szintű finanszírozási, logisztikai és műszaki erőforrások állnak rendelkezésünkre a megoldások széles palettáját magába foglaló, összetett projektek megvalósítására, a határidő és a költségkeret betartásával. Passzív ház a lengyelországi Stargard Szczecinski közelében fekvő Tychowoban. Aquarea Az új Hotel Monument 5*GL egy 1896-os palotában található. Barcelona, Spanyolország. ECOi és E-Control Új IKEA Click and Collect áruház a városközpontban. Birmingham, Egyesült Királyság. ECOi - ECO G 21 db 5-6 szobás luxuslakásból álló ingatlan az írországi Straffan Co.Kildare-ben. Aquarea Andalucia Technology Park. Nagy energiahatékonyságú irodák. Spanyolország. ECOi A legújabb, elegáns Burger & Lobster étterem Bath városában. Egyesült Királyság. Aquarea Madrid új szállodája, az Only You Atocha. A hotel hét szinten összesen 206 szobával rendelkezik. ECO G Lo + Fit Galapagar edzőterem. Madrid, Spanyolország. VRF, PACi, légkezelő egység Marina Village Greystones. 205 lakás and 153 ház. Írország. Aquarea A modern madridi Hat hostel. Spanyolország. ECO G A Zalando raktárból átalakított irodaépülete Dublinban a Grand Canal Quay-nél. ECOi Lock Building, a Viacom médiaóriás irodái. Camden, London, Nagy-Britannia. ECOi További információk: 15

14 PRO CLUB. A PANASONIC PROFESSZIONÁLIS WEBOLDALA Látogasson el a oldalra, vagy egyszerűen csatlakozzon okostelefonjával az alábbi QR-kód segítségével: A Panasonic PRO Club ( egy online eszköz, amely megkönnyíti az életet! Egy egyszerű regisztráció után számos ingyenes szolgáltatást vehet igénybe számítógépéről vagy okostelefonjáról - térbeli korlátok nélkül! Katalógusok nyomtatása saját logóval és címmel Az Aquarea Designer legfrissebb változatának letöltése, a rendszer megtervezése és a megfelelő Aquarea hőszivattyú kiválasztása Az Aquarea Air fan-coil adatainak kiszámítása a rendszer paraméterei alapján Megfelelőségi és egyéb dokumentumok letöltése Javítási kézikönyvek, felhasználói kézikönyvek és telepítési útmutatók letöltése Hibakódok és teendők ismertetése A legfrissebb hírek, első kézből Regisztráció képzéseinkre Kiemelt jellemzők: Erőforrások bőséges tárháza Eszközök és alkalmazások végfelhasználók részére. Ellenőrizze, hogy az alábbi szolgáltatások elérhetők-e az Ön országában: - My Home: méretezési varázsló az otthoni és az A2W (levegő-víz) termékcsaládhoz - My Project: kapcsolatfelvételi űrlap a Panasonic csapatával - ifinder: telepítő szakemberek listája, irányítószám szerint Akciós ajánlatok és promóciók Tréning Center Katalógusok (kereskedelmi dokumentációk) Marketing anyagok (nagy felbontású képek, hirdetések, dekorációs útmutatók) Eszközök (professzionális szoftverek, méretezési eszközök, stb.) Személyre szabott szórólapok a telepítést végző vállalkozás saját logójával és elérhetőségi adataival Energiahatékonysági címke készítő. Bármelyik eszköz energiacímkéje letölthető PDF formátumban. Fűtési kalkulátor Zajkalkulátor kültéri egységhez Kalkulátor Aquarea radiátorhoz Hibakeresés hibakód vagy az egység hivatkozási száma alapján Okostelefonnal, táblagéppel és személyi számítógéppel kompatibilis Revit / CAD képek / Spec. szövegek Hozzáférés a Pananet online műszaki dokumentumtárhoz Megfelelőségi dokumentumok és egyéb tanúsítványok letöltése Online üzembe helyezés A Panasonic PRO Club teljes mértékben kompatibilis a táblagépekkel és okostelefonokkal. A Panasonic széles körű támogatást biztosít a fűtő- és hűtőberendezésekkel foglalkozó tervezők, mérnökök és értékesítők számára. Panasonic szervizdokumentációk és prospektusok egyszerű letöltése 16 Személyre szabott szórólapok saját logóval és elérhetőségi adatokkal. PDF mentése és nyomtatása Energiahatékonysági címke készítő. Bármelyik eszköz energiacímkéje letölthető PDF formátumban. Hibakód megjelenítése a felhasználó okostelefonján vagy számítógépén: Keresés hibakód vagy a modell hivatkozási száma alapján. Online változat + internet-kapcsolat nélkül is használható, letölthető változat

15 ÚJ / ÁTTEKINTÉS AQUAREA DESIGNER A program megkönnyíti az épületgépészettel foglalkozó tervezők, szakemberek és kereskedők részére annak eldöntését, hogy egy adott helyzetben melyik a megfelelő hőszivattyú az Aquarea termékcsaládból, valamint kiszámítja a más hőforrásokhoz képest elért megtakarításokat, valamint a CO 2 -kibocsátást is. A Panasonic Aquarea Designer segítségével a projektek egyszerűen és gyorsan befejezhetők, akár a Quick Design, akár az Expert Design opciót választja. A felhasználó mindkét opcióban könnyedén, lépésről lépésre építheti fel a projekt adatait és választhatja ki az elkészülő dokumentumokat (Quick vagy Large) HTML vagy nyomtatott formátumban. A szükséges riportok elkészítése érdekében az alábbi projektadatok megadására van szükség: Fűtött terület Fűtési követelmény Kilépő és belépő fűtővíz-hőmérséklet Klimatikus adatok (egyszerű legördülő menüből) a kültéri hőmérsékletet is beleértve A melegvíz-tartály típusa, mérete és a meleg víz hőmérséklete A Panasonic olyan egyedi szoftvert dolgozott ki, amely lehetővé teszi a tervezők, épületgépész szakemberek és kereskedők számára, hogy rendkívül gyorsan tervezzenek és méretezzenek rendszereket, és egy gombnyomással készítsenek bekötési rajzokat és mennyiségi kiírásokat. Az Aquarea Designer megtakarítást is biztosít Az Aquarea Designer kiszámítja a projekt energiaköltségét, meleg víz, fűtés és szivattyúzás szerint lebontva. Megmutatja a berendezések működési idejét, és kiszámítja teljesítmény-együtthatót (COP). A tervező ezáltal össze tudja hasonlítani a Panasonic által nyújtott megoldás teljesítményét a hagyományos gáz-, olaj-, és fatüzelésű kazánok, a hagyományos elektromos fűtés és az elektromos hőtárolós kályhák teljesítményével. Az összehasonlítás az üzemeltetési költségeket, a kezdő befektetés értékét, valamint a karbantartási költségeket is tartalmazza. Az összehasonlítás kiterjeszthető a CO 2 -kibocsátásra és a megtakarításokra is. A Panasonic Tréning Center A Panasonic tisztában van a kereskedők, műszaki szakemberek és kivitelezők iránti felelősségével, ezért átfogó oktatási programot dolgozott ki. A Panasonic Tréning Center a hagyományos gyakorlati oktatási megközelítéseket alkalmazza. Az új oktatási anyag három szintet ölel fel. Tervezés, telepítés és üzembe helyezés, problémamegoldás. A képzés tartalma: Otthoni levegő-levegő alkalmazások Aquarea levegő-hőszivattyúk VRF ECOi Az oktatáson a Panasonic európai üzemegységeiben lehet részt venni. Az oktatási központokban megtekinthetők a Panasonic legújabb termékcsaládjai, a résztvevőknek lehetősége nyílik a VRF ECOi, Etherea, GHP és Aquarea termékcsaládok legújabb távirányítóinak, beltéri és kültéri egységeinek kipróbálására. Látogasson el a oldalra, vagy egyszerűen csatlakozzon okostelefonjával a fenti QR-kód segítségével. 17

16 KÖSZÖNTJÜK AZ AQUAREA LEVEGŐ-VÍZ HŐSZIVATTYÚKAT BEMUTATÓ PROSPEKTUSBAN! 18

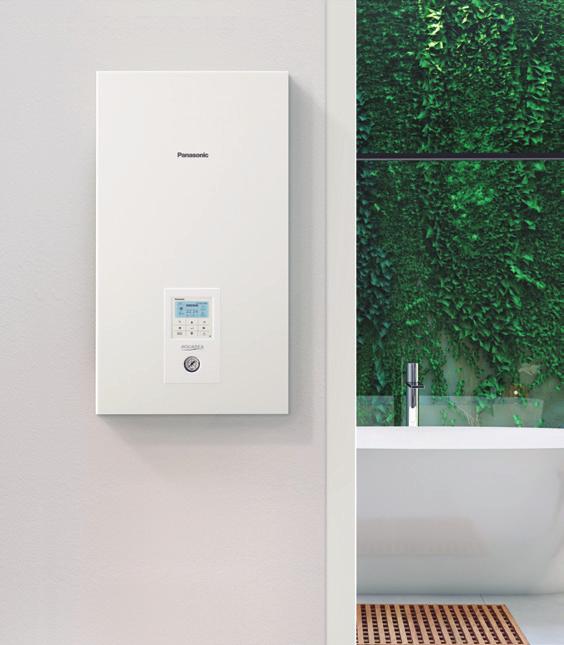

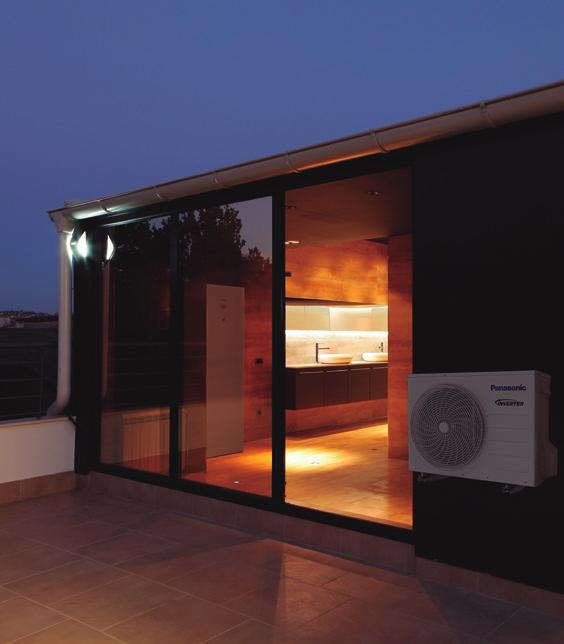

17 ÚJ / AQUAREA Aquarea levegő-víz hőszivattyú lakóingatlanokba és kereskedelmi épületekbe. A 3-tól 16 kw-ig terjedő teljesítménynek köszönhetően az Aquarea hőszivattyú a piacon elérhető legszélesebb ilyen termékcsalád, amely komplett rendszert alkot, így bármilyen fűtési és hűtési igény kielégítésére alkalmas.a költséghatékony és a környezetet minimális mértékben terhelő megoldások új ingatlanok építésénél és felújítási projektekben egyaránt alkalmazhatók. 19

18 KIEMELT JELLEMZŐK A Good Design Formatervezési Díj az egyik legnagyobb presztízsű elismerés a terméktervezés területén. Ez a díj is jól példázza a Panasonic All In One és split beltéri egységek kiemelkedő teljesítményét és energiatakarékosságát. Letisztult, rendezett formaviláguknak és könnyű kezelhetőségüknek köszönhetően az Aquarea termékek ideális megoldást kínálnak a háztartások számára. 20

19 ÚJ / AQUAREA A Panasonic Aquarea hőszivattyú-termékcsaládja akár -20 C-on is kivételesen magas hatásfokkal működik, ezáltal jelentős energia-megtakarítást biztosít. A Panasonic Aquarea hőszivattyúkat a Panasonic tervezi és gyártja, nem pedig más gyártók. Az Aquarea hőszivattyú tökéletes hőmérsékletet teremt, és a hőtermelés helyett alkalmazott hőátadás révén egyszerű, olcsó, környezettudatos megoldást kínál a meleg víz előállítására. A hőszivattyú technológia szerepel az International Energy Agency (IEA) kék térképén, melynek célja, hogy 2050-re a 2005-ös szint felére csökkentse a CO 2 -kibocsátást. Az Aquarea azok közé az új generációs fűtési megoldások közé tartozik, amelyek megújuló, ingyenes energiaforrást levegőt használnak a lakás fűtésére vagy hűtésére, illetve a meleg víz előállítására. Rendkívül magas hatásfok (az 5 kw-os monoblokk egység COP értéke 5,08) Alacsony energiafelhasználású otthonokba kifejlesztett termékcsalád (3 kw-tól) Hideg területeken ideális T-CAP megoldás, amely akár -15 C-os hőmérséklet mellett is megőrzi névleges teljesítményét Okostelefonról egyszerűen vezérelhető (egy választható interfész segítségével) Jó hatásfokú tartályok széles választéka a használati meleg víz tárolására Energia-megtakarítás ErP 55 C ErP 35 C A HMV A OSZTÁLYÚ VÍZSZIVATTYÚ AUTOMATIKUS FORDULATSZÁM- SZABÁLYOZÁSSAL Jobb hatékonyság, magasabb érték a közepes hőmérsékletű alkalmazásokhoz. Akár energiahatékonysági osztály a és G közötti skálán. Jobb hatékonyság, magasabb érték az alacsony hőmérsékletű alkalmazásokhoz. Akár energiahatékonysági osztály a és G közötti skálán. Jobb hatékonyság, magasabb érték használati melegvíz-készítéshez. Akár A energiahatékonysági osztály a A és G közötti skálán. Az Aquarea rendszerek beépített A energiahatékonysági osztályú vízszivattyúval rendelkeznek. Kiemelkedően hatékony vízkeringetés a fűtési rendszerben. A Panasonic inverteres kompresszorai kiemelkedően magas teljesítményt nyújtanak. High Performance 5,08 COP -15 C-ig FOLYAMATOS FŰTÉS 65 C-os KILÉPŐ VÍZ -20 C-ig NAGY TELJESÍTMÉNY T-CAP MAGAS HŐMÉRSÉKLET HMV FŰTÉS ÜZEMMÓD VÍZSZŰRŐ Aquarea High Performance alacsony energiafogyasztású otthonokba. 3 és 16 kw közötti teljesítményű modellek. Alacsony hőmérsékletű radiátorokkal vagy padlófűtéssel felszerelt ház esetén a nagy teljesítményű Aquarea HP kitűnő megoldást kínál. *Az 5 kw-os monoblokk egység COP értéke 5,08. Az Aquarea T-CAP rendkívül alacsony hőmérsékleten is használható. 9 és 16 kw között. Amennyiben a névleges fűtőteljesítmény fenntartása a legfontosabb szempont, legyen akár -7 C vagy -15 C a külső hőmérséklet, válassza az Aquarea T-CAP hőszivattyút. Az Aquarea HT ideális megoldás az utólagos felszereléshez. 9 és 12 kw között. Hagyományos, magas hőmérsékletű radiátorokkal felszerelt házakban az Aquarea HT Solution (Aquarea magas hőmérsékletű hőszivattyú) az ideális választás, hiszen 65 C-os kilépő vízhőmérséklettel működik akár -20 C-os külső hőmérséklet esetén is. HASZNÁLATI MELEG VÍZ. Az Aquarea segítségével, az opcionális melegvíz-tartályban a használati meleg víz is alacsony költséggel állítható elő. Fűtés akár -20 C-os hőmérséklet mellett. Hőszivattyú üzemmódban akár -20 C-os külső hőmérséklet esetén is működik. Vízszűrő (egyszerűen hozzáférhető, gyors bepattintós technológiával) a H-generációhoz. STOP ELZÁRÓSZELEP Vízelzáró szelep a H-generációs egységekben. ÁRAMLÁSÉRZÉKELŐ Vízáramlás-érzékelő a H-generációs egységekben. 5 ÉV GARANCIA A KOMPRESSZORRA A teljes termékcsalád kültéri egységeinek kompresszoraira öt év garanciát vállalunk. ehpa SG Ready: Az Aquarea HPM-nek köszönhetően az Aquarea (split és monoblokk) termékcsalád megkapta a Német Hőszivattyú Szövetség (Bundesverband Wärmepumpe) által adományozott SG Ready (Smart Grid Ready) címkét. Ez a címke azt igazolja, hogy az Aquarea valóban intelligens hálózati vezérlésbe kapcsolható. MCS tanúsítvány száma: MCS HP0086.* Kibővített csatlakozási lehetőségek BMS KAZÁNNAL ÖSSZEKÖTHETŐ SZOLÁR KÉSZLET KORSZERŰ VEZÉRLÉS INTERNET CONTROL CSATLAKOZÁSI LEHETŐSÉGEK Felújítás. Az Aquarea hőszivattyúk meglévő vagy új vízmelegítőhöz csatlakoztathatók az optimális kényelem elérése érdekében, akár nagyon alacsony külső hőmérséklet esetén is. Szolár készlet. A még jobb hatékonyság elérése érdekében az Aquarea hőszivattyúk fotovoltaikus napelemekhez csatlakoztathatók egy választható készlet segítségével. Távvezérlő teljes méretű, 3,5 széles, pontmátrixos, megvilágított kijelzővel. 17 nyelven elérhető, könnyen kezelhető menü a beszerelést végző szakember és a felhasználó számára. A H-generáció tartalmazza. Az Internet Control egy olyan új generációs, felhasználóbarát távirányító rendszer, amely lehetővé teszi, hogy a felhasználók egy egyszerű Android vagy ios okostelefonnal, táblagéppel vagy PC-vel az interneten keresztül bárhonnan irányítani tudják légkondicionáló vagy hőszivattyú egységeiket. Csatlakozási lehetőségek. A beltéri egységbe integrált kommunikációs port egyszerű kétirányú adatátvitelt biztosít a Panasonic hőszivattyú és az otthoni vagy épületautomatizálási rendszer között. * Nem az összes termék rendelkezik minősítéssel. Mivel a minősítési folyamat folyamatosan zajlik, és a minősített termékek köre állandóan változik, kérjük, az aktuális adatokért látogasson el honlapunkra. 21

20 HOGYAN NYERHETŐ FŰTÉS ÉS HASZNÁLATI MELEG VÍZ A LEVEGŐBŐL? 22

21 ÚJ / AQUAREA Aquarea levegő-víz hőszivattyú, kiemelkedő szezonális hatékonyság. Az energiaipari fejlődés élvonalát képviselő Aquarea egyértelműen a zöld fűtő és légkondicionáló megoldások kategóriájába tartozik. Bemutatjuk a Panasonic Aquarea levegő-hőszivattyút. Az Aquarea levegő-hőszivattyú friss levegőt keringtet, amelyet átáramoltat a hűtőközeggel feltöltött tekercseken (az elv megegyezik a hűtőszekrények működésével). Az elnyelt hő átadódik a víznek, ami ezután a fűtési rendszerben és a használati melegvíz-igény kielégítésére használható. A Panasonic legújabb technológiája fenntartható alternatívát kínál az olaj- és földgáztüzelésű, valamint elektromos fűtési rendszerekkel szemben. Nagy hatásfokú zöld fűtés a Panasonic levegő-víz hőszivattyús rendszereivel A hagyományos elektromos fűtőberendezésekhez képest a Panasonic Aquarea hőszivattyú 80%-os megtakarítást biztosít. Az 5 kw-os Aquarea rendszer COPértéke például 5,08. Ez 5,08-cal több, mint amit egy hagyományos elektromos fűtési rendszer biztosítani tud, melynek COP-értéke maximum 1. Ez 80%-os* megtakarítást jelent. Az energiafogyasztás tovább csökkenthető, ha az Aquarea rendszerhez fotovoltaikus napelemeket csatlakoztatnak. Milyen érvek szólnak a levegő hőszivattyúk mellett? Fűtés, hűtés és használati melegvíz-készítés egy rendszerrel Az elérhető legnagyobb hatékonyság, akár szélsőséges külső hőmérséklet mellett is Kiemelkedően környezetbarát: napelemekhez csatlakoztatható Bármilyen éghajlati viszonyok között, szélsőségesen alacsony vagy magas hőmérséklet mellett is az adott lakóépület igényeihez igazítható. Fűtési megoldások széles skálájához alkalmazható: padlófűtés, radiátorok, fan-coil egységek Alacsonyabb fűtési számlák és karbantartási költségek Csökkenti az ökológiai lábnyomot. Egyszerűen integrálható a meglévő fűtési rendszerbe. Az olaj, LPG és elektromos rendszerek hatékony alternatívája. Ideális megoldás a vezetékes gázellátás nélküli ingatlanokban. Külső elhelyezésének köszönhetően nem foglal el értékes helyet a lakás belső teréből. Aquarea levegő-víz hőszivattyú: Innovatív, alacsony energiaigényű megoldás, amely szélsőséges külső hőmérséklet mellett is kiemelkedő kényelmet teremt a lakóépületekben. Biztosítja a radiátorok, a padlófűtés és a fan-coil egységek számára szükséges hőmennyiséget és használati meleg víz előállítását. Hőszivattyú: a szükséges hőenergia akár 80%-át a környezeti levegőből vonja ki. A levegő-víz hőszivattyú technológián alapuló Aquarea kiemelkedően hatékony. Az Aquarea a környezeti levegőből elvont hőenergiát az otthon fűtéséhez szükséges víz melegítésére és használati meleg víz előállítására szolgáló hővé alakítja, és szükség esetén akár a lakás hűtésére is alkalmas. Más technológiákkal összehasonlítva a szükséges hőenergia akár 80%-át még szélsőségesen alacsony hőmérséklet mellett is a környezeti levegőből vonja ki.. Áramfogyasztás összehasonlítása. 0,8 kw 1,2kW 1,0kW Teljesítményfelvétel 1,0kW Ingyenes energia AKÁR 80% * ENERGIA- MEGTAKARÍTÁS AZ AQUAREÁVAL 0,2kW Felvett teljesítmény / Energiafogyasztás Leadott energia / Fűtőteljesítmény Teljesítményfelvétel / Ingyenes energia Olaj- / gázkazán Elektromos fűtés Aquarea Fűtés * A minősítés körülményei: Fűtés Beltéri hőmérséklet: 20 C száraz hőmérő (DB) / Külső hőmérséklet: 7 C száraz hőmérő (DB) / 6 C nedves hőmérő (WB). Körülmények: Belépő víz hőmérséklete: 30 C. Kilépő víz hőmérséklete: 35 C. 23

22 AQUAREA HŐSZIVATTYÚ TERMÉKCSALÁD b 2 3 1a 1c 1a 1b 1c 2 Monoblokk rendszer. Split rendszer. All in One rendszer. Vezérlés okostelefonnal, táblagéppel vagy számítógéppel (választható) Szuper nagyhatékonyságú tartály (választható). Fűtésre és hűtésre használható, nagy hatásfokú radiátorok (választható). Sokoldalú és hatékony, új fan-coil (választható) Hőszivattyú + HIT fotovoltaikus napelem (választható). 24

23 ÚJ / AQUAREA A Panasonic Aquarea megoldásokat kínál ahhoz, hogy a lakóépületek hatékonyabbak legyenek, a rendszerek telepítése pedig olcsóbb és egyszerűbb legyen. Aquarea High Performance. Új épületekbe és alacsony energia-felhasználású ingatlanokba Kiemelkedő hatékonyság és energia-megtakarítás, minimális CO 2 -kibocsátás és minimális helyigény mellett. Megnövelt teljesítmény, akár 5,08-as COP értékkel. Aquarea T-CAP. Rendkívül alacsony hőmérsékleten, felújításhoz és korszerűsítéshez Ideális a fűtőteljesítmény fenntartására, akár nagyon alacsony hőmérsékleten is. Ez a készülékcsalád külső elektromos rásegítő fűtés nélkül is képes a hőszivattyú leadott teljesítményének fenntartására, akár -20 C-os külső hőmérséklet esetén is. Aquarea HT. Régi, magas hőmérsékletű radiátorokkal felszerelt házhoz Ideális az utólagos felszereléshez: a zöld energiaforrás a meglévő radiátorokat fűti. Az Aquarea HT Solution (Aquarea magas hőmérsékletű hőszivattyú) az ideális választás, hiszen akár -15 C-os külső hőmérséklet esetén is 65 C-os kilépő vízhőmérsékletet biztosít. Aquarea DHW Mindegyik tartály A energiaosztályú. Naperőműhöz vagy kazánhoz csatlakoztatható. SG címkére felkészített változatban is kapható. Aquarea High Performance Aquarea T-CAP Aquarea HT Aquarea DHW Monoblokk Split All in One Monoblokk Split All in One Monoblokk Split Hűtés - fűtés - használati melegvíz-előállítás Hűtés - fűtés - használati melegvíz-előállítás Fűtés - használati melegvíz-előállítás Csak használati melegvíz-előállítás Egyfázisú, 3 és 16 kw között Egyfázisú, 9 és 12 kw között Egyfázisú, 9 és 12 kw között 80 és 295 liter között Háromfázisú, 9 és 16 kw között Háromfázisú, 9 és 16 kw között Háromfázisú, 9 és 12 kw között Csatlakoztatható Radiátorokhoz - fan-coil egységekhez - padlófűtéshez - használati melegvíz-készítéshez Radiátorokhoz - fan-coil egységekhez - padlófűtéshez - használati melegvíz-készítéshez Alkalmazási területek Hagyományos magas hőmérsékletű radiátorokhoz - használati melegvíz-készítéshez Használati meleg víz Normál telepítés Szélsőségesen hideg környezetben Utólagos felszerelésre, régi radiátorokhoz Csak használati melegvíz-előállítás Energiahatékonyság A Fűtés 35 C / 55 C Fűtés 35 C / 55 C Fűtés 35 C / 55 C Álló DHW 65 C / Fali DHW 55 C Környezeti hőmérséklet határértéke. Működés -20 C -28 C -20 C -7 C Környezeti hőmérséklet határértéke. Állandó teljesítmény (35 C) -7 C -20 C -15 C Előremenő hőmérséklet fűtéshez. Max. / Csak hőszivattyú 75 C / 55 C 75 C / 60 C¹ 75 C / 65 C 75 C / 65 C / 55 C Vezérlés és csatlakozási lehetőségek Intelligens hálózatra előkészítve¹ Intelligens hálózatra előkészítve¹ Intelligens hálózatra előkészítve¹ Intelligens hálózatra előkészítve¹ Vezeték nélküli hálózati kapcsolatra előkészítve Vezeték nélküli hálózati kapcsolatra előkészítve Vezeték nélküli hálózati kapcsolatra előkészítve Tartomány Split 3 és 16 kw között Monoblokk 5 és 16 kw között All in One 3 és 16 kw között (185 l) Split 9 és 16 kw között Monoblokk 9 és 16 kw között All in One 9 és 16 kw között (185 l) Split 9 és 12 kw között Monoblokk 9 és 12 kw között A grafikonon szereplő adatok az egyes termékcsaládok legtöbb modelljére érvényesek. A pontosítás érdekében ellenőrizze a műszaki adatokat. 1) H generáció CZ-NS4P-vel, F és G generáció Heat Pump Managerrel. 80 és 295 liter között 25

24 H-GENERÁCIÓS AQUAREA + 26

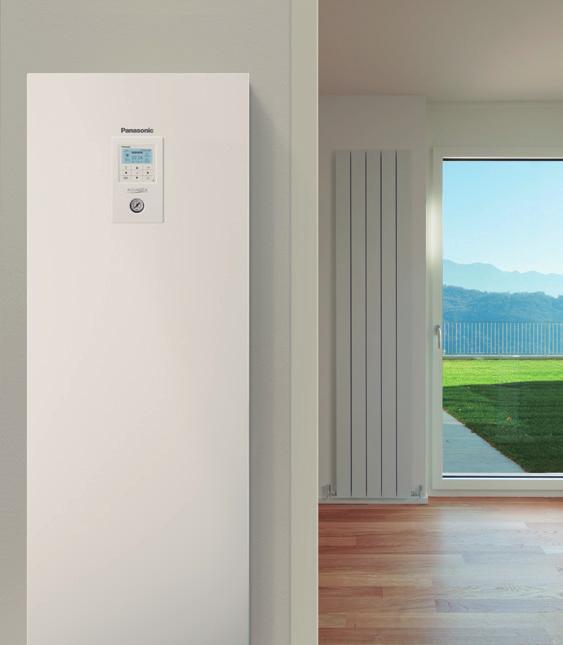

25 ÚJ / AQUAREA A kényelem szépsége. A H-generáció 3 és 16 kw közötti teljesítménnyel kapható. E kis teljesítményű berendezéseket kifejezetten az alacsony energiafelhasználású otthonokba terveztük. COP értékük kiemelkedően jó: a 3 kw-os változat 5-ös COP-vel rendelkezik. Jobb hatékonyság és / érték a közepes hőmérsékletű alkalmazásokhoz (radiátorok, ErP 55 C) az alacsony hőmérsékletű alkalmazásokhoz (padlófűtés, ErP 35 C) A 3 és 5 kw-os modellek teljesítik a 2019 szeptemberétől életbe lépő + energiahatékonysági osztály követelményeit. Aquarea, az energiatakarékos fűtés és melegvíz-készítés új generációja Magas műszaki színvonaluknak és az összetett vezérlésnek köszönhetően ezek a hőszivattyúk akár -7 és -15 C-on is képesek nagy teljesítmény hatékony leadására. Az Aquarea szoftvere az alacsony energiafelhasználású otthonok igényeire állítható a maximális energiahatékonyság eléréséhez. Az időjárás viszontagságaitól függetlenül az Aquarea akár -28 C-on is üzemel. A kompakt kialakítású kültéri egység nagyon egyszerűen felszerelhető. Kialakítás Továbbfejlesztett, szögletes forma, fehér színnel. A modern távirányító a beltéri egységtől akár 50 m-re is felszerelhető. Telepítőbarát kialakítás: Az elektromos csatlakozások immár az elülső oldalon találhatók. Az alkatrészek könnyen hozzáférhetők, és a sorba rendezett csöveknek köszönhetően a beszerelés egyszerűen elvégezhető. Távirányító teljes méretű, széles, pontmátrixos kijelzővel és új funkciókkal Kiegészítő szobahőmérséklet-érzékelő, szolár készlet, 2 zónás vezérlés, úszómedence és keringető szivattyú csatlakoztatható (CZ-NS4P választható NYÁK szükséges) Kompakt és helytakarékos. Még nagyobb érték 1 kompakt házban: Vezetékszűrő (egyszerűen hozzáférhető, gyors bepattintós technológiával) Leválasztószelepek Elektronikus áramlásérzékelő Előkészítés 3 utas szelephez (választható CZ-NV1, belső térben) All In One 2 zónás vezérléssel 2 fűtőkör 2 különböző vízhőmérséklettel 2 vízszivattyú és 2 vízszűrő Padlófűtés fűtővíz-szabályozás keverőszeleppel Tartalmazza a 2 zónás készletet 2 vízhőmérséklet szabályozásával (padlófűtéshez 35 C-os, radiátorokhoz 45 C-os vízhőmérséklet) PUFFERTARTÁLY NÉLKÜL H-generációs Aquarea Split vagy All in One rendszer All in One: kompakt és egyszerűen beszerelhető Szűk helyekre ideális, helytakarékos megoldás. A Panasonic által kifejlesztett bivalens és kaszkád rendszerek lehetővé teszik a felhasználó számára két fűtési zóna vezérlését. Az Aquarea All in One a Panasonic lakóépületekbe szánt hűtő, fűtő és használati melegvíz-készítő hőszivattyúinak új generációjába tartozik. Az Aquarea T-CAP a piacon kapható egyik legújabb hőszivattyú, amely akár -20 C-os hőmérsékleten is képes a névleges fűtőteljesítmény fenntartására*. Ez a lehető legjobb szezonális energiahatékonysági mutatót biztosítja. A stabil működés érdekében a hőszivattyúkat -28 C-os külső hőmérséklet mellett teszteltük 2017-es TESZTGYŐZTES: * A 9 kw-os All in One T-CAP H-generációs háromfázisú modellre vonatkozik 35 C-os hőmérsékletű kilépő vízzel végzett teszt mellett: Az adott kategóriában a levegő/víz hőszivattyúk között mért és a Dán technológiai hivatal hőszivattyúkat tartalmazó listáján közzétett legmagasabb SCOP (energiahatékonysági mutató): sparenergi.dk/forbruger/vaerktoejer/ Aquarea Smart Cloud a H-generációhoz A legkorszerűbb fűtésszabályozás a mai és jövőbeni igényekhez: Egyszerű és hatékony energiagazdálkodás. Az Aquarea Smart Cloud sokkal több mint a fűtőberendezés be- és kikapcsolására alkalmas szimpla termosztát. Az Aquarea Smart Cloud egy hatékony és egyszerűen kezelhető szolgáltatás, amellyel a fűtési és használati melegvíz-készítési funkciók teljes palettája - az energiafogyasztás figyelését, az üzemzavarral kapcsolatos értesítést, a meghibásodás előrejelzését és a távoli szervizt is beleértve - távolról vezérelhető. Korszerű vezérlés Egyszerű használat: Távvezérlő teljes méretű, 3,5 széles, pontmátrixos, megvilágított kijelzővel. Áthelyezés: A távirányító a beltéri egységtől 50 m-re felszerelhető. Tartozék Opcionális nyomtatott áramkör (CZ-NS4P). Ez a nyomtatott áramkör lehetővé teszi az alábbi funkciók használatát: SG Ready címke, 0-10V igény szerinti vezérlés jele, 2 zónás vezérlés (szivattyú + keverőszelep), szolár és külső kapcsló (fűtés / hűtés) 27

26 AQUAREA HIGH PERFORMANCE 28

27 ÚJ / AQUAREA Új épületekbe és alacsony energia-felhasználású ingatlanokba. Kiemelkedő hatékonyság és energia-megtakarítás, minimális CO 2 -kibocsátás és minimális helyigény mellett. A High Performance modell elősegíti az épületekre vonatkozó szigorú előírások teljesítését és az építési költségek csökkentését. A fűtés és a használati melegvíz-előállítás jelentősen befolyásolja egy ház energiafogyasztását. A hatékony Panasonic hőszivattyúkkal jelentősen csökkentheti otthona energiafogyasztását. A termékcsalád főbb jellemzői Megnövelt teljesítmény, akár 5,08-as COP értékkel Alacsonyabb energiafogyasztás az A energiahatékonysági osztályú keringető szivattyúnkkal Új távirányító funkciók: Automatikus üzemmód, üdülési üzemmód, energiafogyasztás kijelzése A Panasonic a nagy teljesítményigényű lakóingatlanok számára hozta létre az Aquarea split és monoblokk hőszivattyúkat. Az időjárás viszontagságaitól függetlenül az Aquarea akár -20 C-on is üzemel. Az Aquarea bármilyen ingatlanban könnyedén üzembe helyezhető új, vagy már kiépített rendszerek részeként is. A nagy teljesítményű szivattyúk magas hatásfokkal is rendelkeznek (jó példa erre a WH-MDC05F3E5). COP 6,00 5,00 4,00 3,00 2,00 1,00 2,56-15 C-on* 3,00-7 C-on* 0 * 35 C-os fűtővíz-hőmérséklet esetén. 3,75 +2 C-on* Fűtőteljesítmény 6,00 5,08 5,00 5,00 4,00 +7 C-on* 3,00 2,00 1, C-on* 4,50-7 C-on* 4,80 +2 C-on* 5,00 +7 C-on* A hagyományos keringető szivattyúk és a Panasonic A energiahatékonysági osztályú keringető szivattyú összehasonlítása A cirkulációs szivattyúk energiafogyasztásának összehasonlítása A energiahatékonysági osztályú keringető szivattyú, dinamikusan szabályozható áramlással az 5 kw-os monoblokk modellhez. * A német piaci adatok alapján: feltételezve, hogy a normál szivattyúkra vonatkozó adat a fogyasztás és az energiaköltség függvényében változhat. 75 W Normál szivattyú Évi 100 eurós megtakarításnak felel meg* 47 W A energiahatékonysági osztályú Aquarea keringető szivattyú A Panasonic által kifejlesztett éjszakai üzemmód akkor csökkenti a zajt, amikor igazán szükséges. Különös figyelmet szenteltünk a zajszintnek. 1. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. 2. Normál üzemi körülmények között, fűtési üzemmódban +7 C-on (35 C-os fűtővíz-hőmérséklet esetén) két ventilátoros kültéri egységek esetén. Egy ventilátoros kültéri egységeknél éjszakai üzemmódban a zajszint 3 db(a)-val alacsonyabb. Zajszint db(a)¹ Normál üzemmód -5 db(a)² Panasonic Csendes üzemmód² Továbbfejlesztett távirányító a H-generációs termékekhez Könnyebb leolvashatóság és egyszerű kezelés a teljes méretű, pontmátrixos LCD kijelzőnek és nagyméretű érintőpanelnek köszönhetően A távirányító levehető a beltéri egységről, és a nappaliba felszerelhető. Főbb pontok: Nagyméretű (3,5 hüvelykes), pontmátrixos LCD kijelző: Nagy felbontású képernyő háttérvilágítással, egyszerű beállítás, a paraméterek egyszerű ellenőrzése, innovatív, lapos kialakítás, a távirányítóba integrált hőmérséklet-érzékelő Távirányító A Panasonic bemutatta távirányítóját, amely növeli a rendszer teljesítményét, kényelmesebb kezelhetőséget és még nagyobb megtakarítást biztosít. Funkciók a telepítést végző szakemberek számára: Betonszárítási üzemmód padlófűtéshez: az üzemmód szoftveres vezérléssel lehetővé teszi a padlófűtés hőmérsékletének lassú növelését. Fűtés és hűtés üzemmód: A hivatalos PRO partnerek a távirányító segítségével egy speciális művelettel a helyszínen engedélyezhetik a hűtés üzemmódot. A telepítést végző szakember kiválaszthatja a delta T értéket. Ez a beállítás automatikusan meghatározza a vízszivattyú fordulatszámát. Funkciók a végső felhasználók számára: Auto üzemmód: automatikus átkapcsolás fűtésről hűtésre a külső hőmérséklet függvényében. Energiafogyasztás kijelzése: kijelzi a hőszivattyú energiafogyasztását fűtés, hűtés és használati meleg víz szerinti megoszlásban, valamint mutatja a teljes fogyasztási értéket. Üdülési üzemmód: lehetővé teszi, hogy az üdülés után a rendszer visszaálljon a beállított hőmérsékletre. 29

28 AQUAREA T-CAP 30

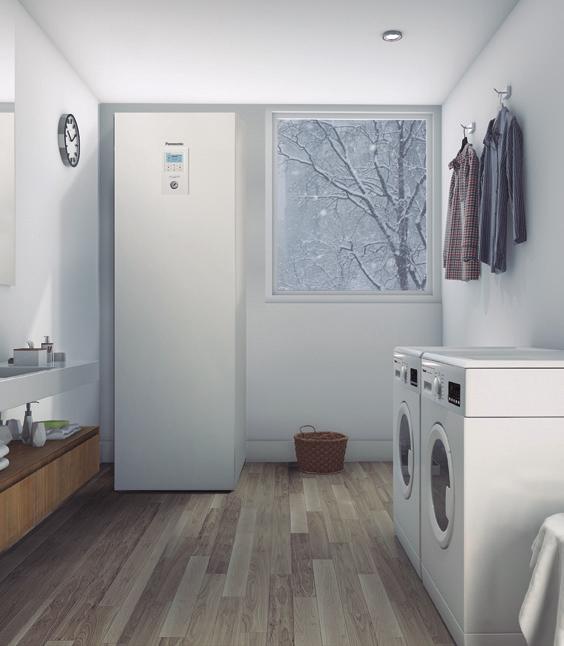

29 ÚJ / AQUAREA Az utólagos felszerelésre és új épületekben egyaránt alkalmazható T-CAP hőszivattyút a magas teljesítményigényű helyekre kell telepíteni. Akár nagyon alacsony hőmérsékleten is alkalmas a fűtőteljesítmény fenntartására. A teljes T-CAP termékcsalád alkalmas a régi gáz- vagy olajkazánok kiváltására, de új kialakítású rendszerként, padlófűtéssel és alacsony hőmérsékletű radiátorokkal, vagy akár fan-coil fűtőrendszerrel kombinálva is kiválóan üzemeltethető. A hatékonyság növelése és a környezeti hatás minimalizálása érdekében valamennyi Aquarea hőszivattyú napenergiás hőtermelő vagy napelemes rendszerhez is csatlakoztatható. Magasabb hatásfok, más fűtési rendszerekkel összehasonlítva A Panasonic hőszivattyúk maximális COP értéke +7 C-on 4,85, ennek köszönhetően sokkal hatékonyabbak más fűtési rendszereknél. COP 5,00 4,00 3,00 2,00 1,00 0,85 0,90 0 Tüzelőanyaggal működő kazánok Gázkazán Nagyobb energia-megtakarítás A T-CAP bármilyen külső hőmérséklet vagy bármilyen vízhőmérséklet esetén képes kiemelkedő hatékonyságot biztosítani. Fűtőteljesítmény 18,00 16,00 14,00 12,00 10,00 8,00 6,00 4,00 2, kw-os T-CAP 16 kw-os T-CAP Kibővített csatlakozási lehetőségekkel rendelkező 16 kw-os modell 16 kw-os T-CAP Kibővített csatlakozási lehetőségekkel rendelkező 16 kw-os modell 2,85 35 C-os víz 2,11 55 C-os víz T-CAP 9 kw -7 C-on 4,85 35 C-os víz 3,07 55 C-os víz T-CAP 9 kw +7 C-on -20 C -15 C -7 C +2 C +7 C Külső hőmérséklet (35 C-os fűtővíz-hőmérséklet esetén) 16 kw-os T-CAP Kibővített csatlakozási lehetőségekkel rendelkező 16 kw-os modell 16 kw-os T-CAP Kibővített csatlakozási lehetőségekkel rendelkező 16 kw-os modell A Panasonic hőszivattyúval nincs szükség túlméretezésre a kívánt teljesítmény eléréséhez alacsony hőmérsékleten. A Panasonic alacsony energiafelhasználású ingatlanokhoz kifejlesztett, egyedülálló szoftvere és inverteres technológiája lehetővé teszi 35 C-os fűtővíz előállítását a hőszivattyúval. Amikor a magasabb külső hőmérséklet miatt csak kevés fűtés szükséges Minden Aquarea hőszivattyú egy 10 l-es belső tágulási tartállyal rendelkezik. Az Aquarea hőszivattyújában egy inverteres kompresszor található, amely képes a leadott teljesítmény igény szerinti szabályozására. Kettős tárcsás rendszer a rendszerben (kettős ventilátoros kültéri egység) A hőszivattyú egy 3/6/9 kw-os elektromos fűtőbetétet tartalmaz (egységtől függően). A Panasonic hőszivattyúk akár -28 C-os külső hőmérséklet esetén is működnek, és kiegészítő fűtés nélkül akár -20 C-ig biztosítják a szükséges teljesítményt¹. A Panasonic hőszivattyúk nagyon csendesek, és éjszakai üzemmódban zajcsökkentési beállítást is tartalmaznak. Tekintse meg zajszintkalkulátorunkat a weboldalon. 1) 35 C-os előremenő hőmérséklet Más hőszivattyúk esetén elektromos fűtőbetét szükséges az épület igényeinek kielégítéséhez Teljesítmény kw-ban Más hőszivattyúk használata esetén a Panasonic hőszivattyúknál nagyobb teljesítményű hőszivattyúk alkalmazása szükséges 16 kw-os T-CAP A Panasonic hőszivattyúnak nincs szüksége fűtőbetétre, mert a teljesítménye állandó. A teljesítmény -15 C-on is állandó, nincs szükség a hőszivattyú túlméretezésére. Más hőszivattyú A ház fűtéséhez szükséges teljesítmény -20 C -15 C -7 C +2 C +7 C Külső hőmérséklet Rossz teljesítményleadás, magas teljesítményfelvétel Nagy rugalmasság a Panasonic inverteres kompresszorainak köszönhetően Részterhelés mellett is nagy teljesítmény Új Aquarea rendkívül csendes split T-CAP A kültéri egység speciális készülékháza észrevehetően, akár 11 db-lel csökkenti az üzemi zajszintet (a WH-UQ12HE8 modell esetén 2. fokozatú csendes üzemmód kiválasztásakor). A termékcsalád főbb jellemzői Külső elektromos rásegítő fűtés nélkül is képes a hőszivattyú leadott teljesítményének (kw¹) fenntartására, akár -20 C-os külső hőmérséklet esetén is. Magas fűtőteljesítmény alacsony külső hőmérséklet esetén is További funkciók: Automatikus és üdülési üzemmód, rásegítés, betonszárítás és áramfogyasztás kijelzése A tartalék fűtőbetét teljesítménye modelltől függően választható (3/6/9 kw). A hűtés üzemmód szoftveresen aktiválható². 1) 35 C-os előremenő hőmérséklet esetén. 2) Ezt az aktiválást csak szervizpartner vagy a beszerelést végző szakember végezheti el. 31

30 AQUAREA HT 32

31 ÚJ / AQUAREA Az Aquarea HT akár 65 C-os előremenő hőmérséklet előállítására képes, így magas hatásfokú alternatívát kínál a magas hőmérsékletű radiátorokhoz csatlakoztatott olaj- vagy gázkazánokkal szemben. Zöld energiaforrás a meglévő radiátorokhoz Az Aquarea HT (9 és 12 kw-os) lehetővé teszi a hagyományos energiaforrás (például a gáz vagy olaj) kiváltását a meglévő régi típusú radiátorok megtartásával, hogy az otthonát a lehető legkisebb mértékben kelljen átalakítani. Aquarea HT: nagy megtakarítás és alacsony CO 2 -kibocsátás A hagyományos fűtési rendszerek helyett alkalmazott Aquarea HT egyértelmű előnyöket kínál: Alacsonyabb CO 2 -kibocsátás, a jövőben is versenyképes üzemeltetési költségek. A Panasonic hőszivattyúk sokkal hatékonyabbak a fosszilis tüzelőanyagokkal működő kazánoknál, ezért hozzásegítik Önt a házával kapcsolatban kitűzött energiafogyasztási célok eléréséhez. Intelligens bivalens üzem Az Aquarea bivalens vezérlő használatával immár lehetséges a különböző energiaforrások (kazán és hőszivattyú) kombinálása, így a rendszer a lehető leghatékonyabb működésre állítható. Hőszivattyú + kazán használati melegvíz-tartállyal, intelligens bivalens vezérlővel Éves megtakarítás az Aquarea HT használatával Euró/év Üzemeltetési költségek* Panasonic hőszivattyú * Egy 170 m²-es házzal és 40 W/m² energiaveszteséggel számolva, közép-európai időjárási körülmények között, -10 C-os legalacsonyabb külső hőmérséklettel. Olaj Gáz Egyszerű telepítés A levegő-hőszivattyúk egyszerűen telepíthetők. Sem kéményre, sem gázcsatlakozásra, sem olaj-/gáztartályra nincs szükség. Telepítésükhöz mindössze egy elektromos tápcsatlakozó szükséges. A Panasonic Aquarea HT alacsony külső hőmérsékleten is kiemelkedően nagy hatásfokkal rendelkezik. 9 kw HT fűtőteljesítménye (WH-SHF09F3E5) 9 kw-os HT (WH-MHF09G3E5) COP (szezonális teljesítmény-együttható) értéke kw 9,00 COP 5,00 8,00 7,00 4,00 6,00 5,00 3,00 4,00 3,00 2,00 2,00 1, C-os víz 55 C-os víz 65 C-os víz 35 C-os víz 55 C-os víz 65 C-os víz -15 C -2 C +2 C +7 C 9 kw-os HT fűtőteljesítménye 35 C-os előremenő hőmérséklet esetén 35 C-os víz 55 C-os víz 65 C-os víz 35 C-os víz 55 C-os víz 65 C-os víz 1, C-os víz 55 C-os víz 65 C-os víz 35 C-os víz 55 C-os víz 65 C-os víz -15 C -2 C +2 C +7 C 9 kw-os HT fűtőteljesítménye 35 C-os előremenő hőmérséklet esetén 35 C-os víz 55 C-os víz 65 C-os víz 35 C-os víz 55 C-os víz 65 C-os víz Az Aquarea HT termékcsalád egyszerűen telepíthető és 9 kw-os vagy 12 kw-os névleges fűtőteljesítménnyel érhető el. A berendezések lehetnek egyfázisúak vagy háromfázisúak, split vagy monoblokk változatban. 33

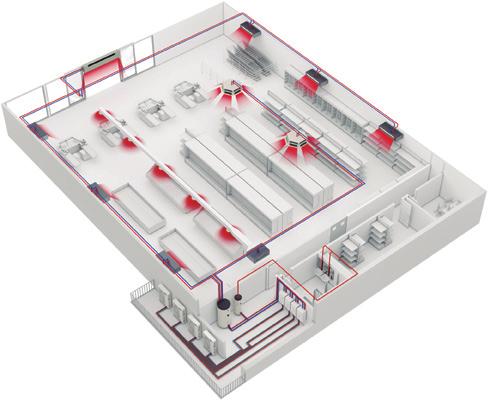

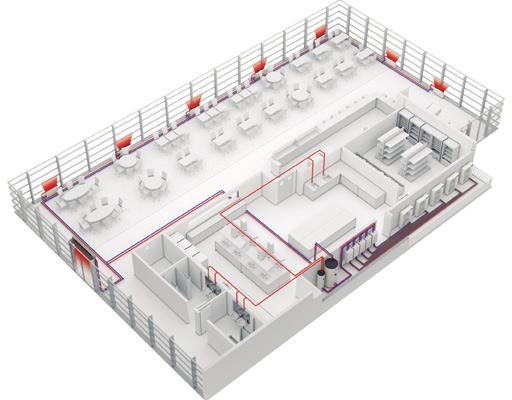

32 AQUAREA KERESKEDELMI TERMÉKCSALÁD Aquarea készülékekkel felszerelt étterem Aquarea-val felszerelt szupermarket

33 ÚJ / AQUAREA Megoldások a maximális megtakarítás eléréséhez. A hatékony Panasonic hőszivattyúkkal jelentősen csökkentheti vállalkozása energiafogyasztását. A levegő-hőszivattyús technológia legújabb fejlesztései (köztük az egy egységből álló, kompakt rendszerek) ideális megoldást kínálnak otthoni és kereskedelmi célra egyaránt. Ezek a helytakarékos, energiatakarékos fűtési rendszerek egyszerűen telepíthetők lakásokba, házakba és kereskedelmi létesítményekbe. A nagy hőtermeléssel járó vállalkozásoknál (például éttermekben) az Aquarea hőszivattyús rendszer telepítésével lehetővé válik a veszteséghő felhasználása, ami még tovább javítja az energiahatékonyságot. Aquarea készülékekkel felszerelt étterem Ha megtakarítást szeretne elérni vállalkozása számára, az Aquarea kitűnő választás! A fűtésre, hűtésre és nagy mennyiségű, 65 fokos meleg víz előállítására ideálisan alkalmas Aquarea gyorsan megtérülő befektetés, emellett alacsony karbonlábnyomot biztosít. Főbb pontok: Hatékony melegvíz-készítés Rövid megtérülési idő Egyszerű vezérlés Aquarea-val felszerelt szupermarket A hőszivattyús technológia skálázható, vagyis többféle méretű épületbe felszerelhető, így kis és nagy méretű fűtési megoldások kialakítására egyaránt alkalmas. A fosszilis tüzelőanyagokon alapuló, hagyományos fűtési rendszerekhez képest a technológia környezetbarát és nagyobb energiahatékonysággal rendelkezik. A vízrendszerbe integrálható. Egyszerűen csatlakoztatható meglévő rendszerhez Fan-coil egységek Padlófűtés 4 utas és 2 utas konvektorok Használati melegvíz-tartályok Nagy hatásfok Nagyon jó részterhelés-szabályozás Aquarea T-CAP. 16 kw-os hőszivattyú kaszkád üzemmódban. Nagy hatékonyságú Aquarea hővisszanyerő rendszer. Nagy hatékonyságú Aquarea Air radiátorok. 32%-kal hatékonyabbak a normál radiátoroknál. Új, sokoldalú és hatékony fan-coil. Innováció az optimális komfort érdekében Szuper nagyhatékonyságú tartályok literes használati melegvíz-tartályok literes puffertartály. Légfüggöny DX tekerccsel. Csendes működésre és hatékony teljesítményre tervezve. Konvektorok. Esettanulmány: Carluccio s étterem Az Egyesült Királyság egyik legnépszerűbb olasz étterme, a Carluccio s egy olyan rendszert szeretett volna beszerelni, amely biztosítja, hogy mindig a kívánt mennyiségben álljon rendelkezésre megfelelő hőmérsékletű meleg víz, alacsony energiaköltségek mellett. A lánc korábban nyitott éttermeiben egy hagyományosabb 12 kw-os kazánrendszert építettek be. Az FWP egy 12 kw-os Aquarea T-CAP monoblokk egységet szerelt be, amely a konyha tetőteréből a szabad levegőt egy kondenzációs berendezésen keresztül vezeti el, megfelelő hőmérsékletű meleg vizet állítva elő. A magas hatékonysági együtthatóval (COP) működő rendszer minden kw felhasznált elektromos áramból 4 kw energiát tud előállítani. Ebből adódóan az Aquarea nagyságrendekkel hatékonyabb, mint bármilyen hagyományos fűtésrendszer. Míg a leedsi vendéglőben 3782 angol font a meleg víz előállítási költsége, addig a Meadowhallban csak 951 angolt font volt. Ezek a jelentős megtakarítások azt eredményezik, hogy hozzávetőlegesen 2 éven belül meg is térülhet a beruházás. 35

34 AQUAREA SMART ÉS SERVICE CLOUD 1 AQUAREA SMART CLOUD VÉGFELHASZNÁLÓK SZÁMÁRA Egyszerű és hatékony energiagazdálkodás Az Aquarea Smart Cloud sokkal több mint a fűtőberendezés be- és kikapcsolására alkalmas szimpla termosztát. Hatékony és egyszerűen kezelhető szolgáltatás, amellyel a fűtési és melegvíz-készítési funkciók teljes palettája - az energiafogyasztás figyelését is beleértve - távolról vezérelhető. BEMUTATÓ MEGTEKINTÉSE Hogyan működik? Az Aquarea H-generációs rendszer vezeték nélküli LAN vagy vezetékes LAN hálózaton keresztül csatlakoztatható a felhőhöz. A felhasználó a Cloud portálhoz csatlakozva távolról működtetheti a berendezés összes funkcióját, valamint másoknak is lehetővé teheti bizonyos távoli karbantartási és figyelési funkciók elérését. Tekintse meg bemutatónkat: Követelmények 1. H-generációs Aquarea rendszer 2. Lakóépületen belüli internet-csatlakozás vezeték nélküli LAN routerrel vagy vezetékes LAN hálózattal 3. Igényeljen Panasonic azonosítót a oldalon! * A kezelőfelület előzetes értesítés nélkül változhat. Funkciók: Megjelenítés és vezérlés Programozás Energiastatisztikák Értesítés üzemzavarról Előnyök Energia-megtakarítás, kényelem és vezérlés térbeli korlátok nélkül. Nagyobb hatékonyság, jobb erőforrás-menedzsment, alacsonyabb üzemeltetési költségek, elégedett tulajdonosok. Az Aquarea Smart Cloud középpontjában az Aquarea rendszer teljes körű távoli karbantartása áll. Ezzel a karbantartási szakemberek részt vehetnek a megelőző karbantartásban és a rendszer finomhangolásában, valamint az üzemzavarok azonnali elhárításában. Aquarea kompatibilitás Csatlakozási pont Csatlakozás az otthoni routerhez Hőérzékelő Kompatibilitás táblagép vagy PC böngészőjével* Működtetés távirányítóról Be/kikapcsolás Ház hőmérsékletének beállítási módja Használati melegvíz-beállítás Hibakódok Programidőzítés Fűtési területek Áramfogyasztás becslése Üzemi napló * Ellenőrizze a böngésző és a verzió kompatibilitását! 36 H-generáció CN-CNT Aquarea csatlakozó Vezeték nélküli vagy vezetékes LAN A távirányító érzékelőjét is tudja használni. Igen Igen Maximum 2 zóna Igen Igen 1 1. LAN 2. Aquarea csatlakoztatása CN-CNT-vel 2

35 ÚJ / AQUAREA A legkorszerűbb fűtésszabályozás a mai és jövőbeni igényekhez. Az Aquarea a CZ-TAW1 segítségével a felhőhöz csatlakoztatható, melyen keresztül 2 különböző kezelőfelület érhető el. ÚJ AQUAREA SERVICE CLOUD TELEPÍTÉST VÉGZŐ SZAKEMBEREK / KARBANTARTÓK RÉSZÉRE Valódi távoli karbantartás - egyszerűen Az Aquarea Service Cloud szolgáltatással a telepítést végző szakemberek távolról ellenőrizhetik ügyfeleik fűtési rendszereit. Idő- és pénztakarékos megoldás, mely a rövidebb válaszidőnek köszönhetően növeli az ügyfelek elégedettségét. A távoli karbantartást segítő, továbbfejlesztett funkciók professzionális képernyőkkel: Globális áttekintés egyetlen pillantással Hibanapló-előzmények Teljes körű információ a berendezésről Mindig elérhető statisztikák Minden beállítás elérhető. A szolgáltatás 2018 áprilisától érhető el. Kezdőlap Az összes felhasználó csatlakozási állapotának gyors áttekintése Kétféle nézet: Térkép nézet vagy csak lista nézet Statisztikák" fül Személyre szabható statisztikák maximum 73 paraméterrel. Az elmúlt 7 nap adatai bármikor lekérdezhetők. Állapot" fül A berendezés pillanatnyi állapota maximum 28 paraméterrel Beállítások" fül A rendszer összes beállítása (a felhasználói és telepítést végző szakemberek beállításai is) távolról elvégezhető. Aquarea Service Cloud aktiválása Követelmények Hardver és csatlakozás Végfelhasználói regisztráció H-generációs Aquarea CZ-TAW1-hez Panasonic azonosító csatlakoztatva megszerzése Lakóépületen belüli internet-csatlakozás vezeték nélküli LAN routerrel vagy vezetékes LAN hálózattal Aquarea Smart Cloud Telepítői / karbantartói regisztráció Szerviz azonosító megszerzése Aquarea Service Cloud A telepítést végző szakember / karbantartó összekapcsolódása az egységgel A folyamatot a végfelhasználó vagy a telepítést végző szakember is kezdeményezheti. A végfelhasználó minden esetben 4 fokozatban kiválaszthatja/módosíthatja a telepítést végző szakember részére adott irányítási jogosultságot. Telepítést végző szakember regisztrációja: Végfelhasználók regisztrációja: Jóváhagyás Végfelhasználó Bejelentkezés az Aquarea Smart Cloud-ba Az Aquarea Service Cloud-ba szóló jelentkezési lap kitöltése Automatikus Telepítést végző szakember Kattintás az ben küldött hivatkozásra Elfogadás Kezdeményező: végfelhasználó vagy telepítést végző szakember ü ü üaktiválva Telepítést végző szakember Bejelentkezés az Aquarea Service Cloud-ba Végfelhasználói kérelem regisztrálása Automatikus Végfelhasználó Kattintás az ben küldött hivatkozásra Elfogadás 37

36 VEZÉRLÉS ÉS CSATLAKOZÁSI LEHETŐSÉGEK Egyre népszerűbb az otthoni hálózat és az otthoni felügyeleti rendszerek integrálása. Az integráció segítségével az otthoni berendezések egy központi felületen vezérelhetők, és lehetővé válik az üzemeltetési és fenntartási költségek optimalizálása. A Panasonic interfészek kompatibilisek a legjobban elterjedt Modbus és KNX protokollokkal. A nem integrált vezérlésű berendezésekhez a Panasonic kifejlesztett egy egyszerű módszert a vezeték nélküli hálózathoz történő csatlakozásra, amellyel a végfelhasználó bárhonnan távolról vezérelheti saját hőszivattyúját. Csatlakozási lehetőségek. Vezérlés BMS-rendszerrel A KNX / Modbus projektekbe rugalmasan integrálható, ezért lehetővé teszi az összes funkcionális paraméter kétirányú ellenőrzését és vezérlését. Hivatkozási kód PAW-AW-KNX-1i / PAW-AW-KNX-H PAW-AW-MBS-1 / PAW-AW-MBS-H Kis méret Gyors telepítés és rejtett telepítés lehetősége Nincs szükség külső energiaforrásra Közvetlen csatlakozás az egységhez A beltéri egység belső változóinak, hibakódjainak és kijelzőjének vezérlése és ellenőrzése, az érzékelők vagy portálok segítségével. Teljes együttműködés A beltéri egység belső változóinak, hibakódjainak és kijelzőjének vezérlése és ellenőrzése, bármely BMS vagy PLC Modbus Master segítségével. Az Aquarea egység egy időben irányítható a távirányítójával, illetve a KNX vagy Modbus Master eszköz segítségével. Teljes együttműködés Ezek az interfészek lehetővé teszik az Aquarea vezérlő minden működési paraméterének teljesen kétirányú ellenőrzését és vezérlését KNX vagy Modbus eszközökön keresztül. Modellnév PAW-AW-KNX-H PAW-AW-MBS-H PAW-AW-KNX-1i PAW-AW-MBS-1 PA-AW-WIFI-1TE CZ-TAW1 Interfész KNX interfész a H-generációhoz Modbus interfész a H-generációhoz KNX interfész (nem kompatibilis a H-generációval) Modbus interfész (nem kompatibilis a H-generációval) Internet control wifi csatlakozó (nem kompatibilis a H-generációval) Aquarea Smart Cloud, H-generációs Internet Control vezetékes vagy vezeték nélküli LAN kapcsolaton keresztül 38

37 ÚJ / AQUAREA AQUAREA + NAPELEMEK A H generációs Aquarea egy CZ-NS4P NYÁK segítségével szinkronizálható a napelemmel. Az Aquarea intelligens hálózatra történő előkészítésének részeként egy új előny is jelentkezik: az új NYÁK lehetővé teszi a 0-10 V vezérlést. Ennek köszönhetően az Aquarea teljesítményigénye folyamatosan a napelem termeléséhez igazítható. Az innovatív algoritmus a külső hőmérséklet és az épület energiaigénye alapján kiegyensúlyozza a hőszivattyú fogyasztását és a ház belső komfortját. + Ingyenes használati melegvíz-készítés Napelem + inverter = Intelligens hálózatra előkészítve és 0-10 V vezérlés Aquarea H generáció CZ-NS4P-vel Új ház összehasonlító adatai 120%-kal több saját termelésű áram felhasználása A Panasonic Aquarea PV Control 352 kwh-ról 775 kwh-ra növelte a hőszivattyú által felhasznált, a fotovoltaikus napelemek által megtermelt energia éves mennyiségét. A szimulációk eredményei: Régi ház összehasonlító adatai 71%-kal több saját termelésű áram felhasználása A Panasonic Aquarea PV Control 526 kwh-ról 898 kwh-ra növelte a hőszivattyú által felhasznált, a fotovoltaikus napelemek által megtermelt energia éves mennyiségét. A szimulációk eredményei: Új épület Frankfurtban (optimalizálás nélkül) Új épület Frankfurtban (optimalizált, takarékos) Régi épület Frankfurtban (optimalizálás nélkül) Régi épület Frankfurtban (optimalizált, takarékos) (energia) a hálózatba (4 129 kwh) Fotovoltaikus termelés (5 630 kwh/év) 73% (4 129 kwh/év) 27% (1 502 kwh/év) 33% (1149kWh) 14% (352kWh) (energia) a hálózatba (3 706 kwh) Fotovoltaikus termelés (5 630 kwh/év) 66% (3 706 kwh/év) 34% (1 924 kwh/év) 33% (1149kWh) 32% (775kWh) (energia) a hálózatba (3 955 kwh) Fotovoltaikus termelés (5 630 kwh/év) 70% (3 955 kwh/év) 30% (1 675 kwh/év) 33% (1149kWh) 12% (526kWh) (energia) a hálózatba (3 583 kwh) Fotovoltaikus termelés (5 630 kwh/év) 64% (3 583 kwh/év) 36% (2 047 kwh/év) 33% (1149kWh) 22% (898kWh) 67% (2351kWh) 86% (2116kWh) 67% (2351kWh) 62% (1661kWh) 67% (2351kWh) 88% (3709kWh) 67% (2351kWh) Energiafelhasználás az épületben Energiafelhasználás az épületben Energiafelhasználás az épületben Energiafelhasználás az épületben 78% (3276kWh) (energia) a hálózatból (4 467 kwh) Körülmények: Telepített napelemes teljesítmény: 5,64 kwp A háztartás fogyasztási igénye: kwh/év Melegvíz-igény: 200 l / nap, 45 C-os Szigetelési szabvány (hőigény): 35 kwh/m² Vezérlő: Nem intelligens (energia) a hálózatból (4 012 kwh) Körülmények: Telepített napelemes teljesítmény: 5,64 kwp A háztartás fogyasztási igénye: kwh/év Melegvíz-igény: 200 l / nap, 40 C-os Szigetelési szabvány (hőigény): 35 kwh/m² Vezérlő: ECO A hálózatból (6 060 kwh) Körülmények: Telepített napelemes teljesítmény: 5,64 kwp A háztartás fogyasztási igénye: kwh/év Melegvíz-igény: 200 l / nap, 45 C-os Szigetelési szabvány (hőigény): 80 kwh/m² Vezérlő: Nem intelligens Napelem: Energiatermelés A hálózatból (5 627 kwh) Körülmények: Telepített napelemes teljesítmény: 5,64 kwp A háztartás fogyasztási igénye: kwh/év Melegvíz-igény: 200 l / nap, 40 C-os Szigetelési szabvány (hőigény): 80 kwh/m² Vezérlő: ECO Napelem: Energiatermelés Az épület fogyasztása A hőszivattyú fogyasztása 39

38 AQUAREA HŐSZIVATTYÚ TERMÉKCSALÁD 3 kw 5 kw 7 kw oldal All in One Egyfázisú Háromfázisú Aquarea High Performance a jól szigetelt épületekhez oldal Split Egyfázisú Háromfázisú WH-ADC0309H3E5 WH-ADC0309H3E5B WH-UD03HE5-1 WH-ADC0309H3E5 WH-ADC0309H3E5B WH-UD05HE5-1 WH-ADC0309H3E5 WH-ADC0309H3E5B WH-UD07HE5-1 WH-SDC03H3E5-1 WH-UD03HE5-1 WH-SDC05H3E5-1 WH-UD05HE5-1 WH-SDC07H3E5-1 WH-UD07HE oldal Monoblokk Egyfázisú WH-MDC05H3E5 WH-MDC07H3E oldal All in One Egyfázisú Háromfázisú Aquarea T-CAP High Capacity a hideg területekre oldal Split Egyfázisú Háromfázisú 51. oldal Monoblokk Egyfázisú Háromfázisú Aquarea HT utólagos felszereléshez 52. oldal Split Egyfázisú Háromfázisú 53. oldal Monoblokk Egyfázisú Fűtés. Hűtés. HASZNÁLATI MELEG VÍZ. WH- E5 egyfázisú // WH- E8 háromfázisú 1) All in One G generációs modell. 2) Hővisszanyerő egység F generációs modell. 40

39 ÚJ / AQUAREA 9 kw 12 kw 16 kw WH-ADC0309H3E5 WH-ADC0309H3E5B WH-UD09HE5-1 WH-ADC0916H9E8 WH-UD09HE8 WH-ADC1216H6E5 WH-UD12HE5 WH-ADC0916H9E8 WH-UD12HE8 WH-ADC1216H6E5 WH-UD16HE5 WH-ADC0916H9E8 WH-UD16HE8 WH-SDC09H3E5-1 WH-UD09HE5-1 WH-SDC09H3E8 WH-UD09HE8 WH-SDC12H6E5 WH-UD12HE5 WH-SDC12H9E8 WH-UD12HE8 WH-SDC16H6E5 WH-UD16HE5 WH-SDC16H9E8 WH-UD16HE8 WH-MDC09H3E5 WH-MDC12H6E5 WH-MDC16H6E5 WH-ADC1216H6E5 WH-UX09HE5 WH-ADC0916H9E8 WH-UX09HE8 WH-ADC0916H9E8 WH-UQ09HE8 WH-ADC1216H6E5 WH-UX12HE5 WH-ADC0916H9E8 WH-UX12HE8 WH-ADC0916H9E8 WH-UQ12HE8 WH-ADC0916H9E8 WH-UX16HE8 WH-ADC0916H9E8 WH-UQ16HE8 WH-SXC09H3E5 WH-UX09HE5 WH-SXC09H3E8 WH-UX09HE8 WH-SQC09H3E8 WH-UQ09HE8 WH-SXC12H6E5 WH-UX12HE5 WH-SXC12H9E8 WH-UX12HE8 WH-SQC12H9E8 WH-UQ12HE8 WH-SXC16H9E8 WH-UX16HE8 WH-SQC16H9E8 WH-UQ16HE8 WH-MXC09H3E5 WH-MXC09H3E8 WH-MXC12H6E5 WH-MXC12H9E8 WH-MXC16H9E8 WH-SHF09F3E5 WH-UH09FE5 WH-SHF09F3E8 WH-UH09FE8 WH-SHF12F6E5 WH-UH12FE5 WH-SHF12F9E8 WH-UH12FE8 WH-MHF09G3E5 WH-MHF12G6E5 41

40 R410A All in One High Performance AQUAREA ALL IN ONE H-GENERÁCIÓS HIGH PERFORMANCE SPLIT EGYFÁZISÚ FŰTŐ ÉS HŰTŐ 1 VAGY 2 ZÓNÁS A Panasonic egy rendkívül hatékony és egyszerűen telepíthető megoldást fejlesztett ki. Az Aquarea All in One a Panasonic hűtő, fűtő és használati melegvíz-készítő hőszivattyúinak új generációja. Ez a termékcsalád a nagy teljesítményű hővisszanyerő technológiát rozsdamentes acél tartállyal kombinálja. Műszaki szempontok Helytakarékosság: 1800 x 598 x 717 (Ma x Szé x Mé) Alacsonyabb beszerelési költségek Csőcsatlakozások az All in One készülék alján (egyszerű beszerelés) Rövidebb telepítési idő és kevesebb telepítési hibalehetőség Egyszerű távirányító a beállításhoz Kisebb telepítési helyigény Az előlapon elhelyezett elektromos csatlakozások Egyszerűbb telepítés és karbantartás Távirányító funkciók (A hűtés üzemmód szoftveresen aktiválható. Ezt az aktiválást csak a szervizpartner végezheti el.) CZ-TAW1 Felhőalapú csatlakozás. A felhasználó által történő vezérléshez és a telepítést végző szakember által történő karbantartáshoz. ErP 55 C és G közötti besorolás A HASZNÁLATI MELEG VÍZ A és G közötti besorolás + 35 C RENDSZERCÍMKE + és D közötti besorolás Egyfázisú (elektromos bekötés a beltéri egységbe) Készlet KIT-ADC03HE5 KIT-ADC05HE5 KIT-ADC07HE5 KIT-ADC09HE5 KIT-ADC12HE5* KIT-ADC16HE5* Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 3,20 5,00 7,00 9,00 12,00 16,00 COP (levegő +7 C, víz 35 C) W/W 5,00 4,63 4,46 4,13 4,74 4,28 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 3,20 4,20 6,55 6,70 11,40 13,00 COP (levegő +2 C, víz 35 C) W/W 3,56 3,11 3,34 3,13 3,44 3,28 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 3,20 4,20 5,15 5,90 10,00 11,40 COP (levegő -7 C, víz 35 C) W/W 2,69 2,59 2,68 2,52 2,73 2,57 Hűtőteljesítmény (A 35 C, W 7/12 C) kw 3,20 4,50 6,00 7,00 10,00 12,20 EER (A 35 C, W 7/12 C) W/W 3,08 2,69 2,63 2,43 2,81 2,56 Energiahatékonysági osztály 35 C-on¹ / 55 C-on¹ / használati meleg víz² i / i / a i / i / a i / i / a i / i / a i / i / a i / i / a Rendszercímke 35/55 C-on³ j / i j / i j / i j / i j / i j / i Beltéri egység, 1 zónás hővisszanyerő egység WH-ADC0309H3E5 WH-ADC0309H3E5 WH-ADC0309H3E5 WH-ADC0309H3E5 WH-ADC1216H6E5 WH-ADC1216H6E5 Beltéri egység, 2 zónás beépített hővisszanyerő egység WH-ADC0309H3E5B WH-ADC0309H3E5B WH-ADC0309H3E5B WH-ADC0309H3E5B Hangnyomás Fűtés / hűtés db(a) 28 / / / / / / 33 Méretek Ma x Szé x Mé mm 1800 x 598 x x 598 x x 598 x x 598 x x 598 x x 598 x 717 Nettó tömeg kg Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ A energiaosztályú Sebességfokozatok száma Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú szivattyú Felvett teljesítmény (min./max.) W 30 / / / / / / 152 Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 9,2 14,3 20,1 25,8 34,4 45,9 A beépített elektromos fűtőbetét teljesítménye kw Ajánlott biztosíték A 15 / / / / / / 30 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 3 x 1,5 / 3 x 1,5 3 x 1,5 / 3 x 1,5 3 x 2,5 / 3 x 1,5 3 x 2,5 / 3 x 1,5 3 x 4,0 / 3 x 4,0 3 x 4,0 / 3 x 4,0 Vízmennyiség l Maximális vízhőmérséklet C A tartály belső anyaga Rozsdamentes acél Rozsdamentes acél Rozsdamentes acél Rozsdamentes acél Rozsdamentes acél Rozsdamentes acél Kültéri egység WH-UD03HE5-1 WH-UD05HE5-1 WH-UD07HE5-1 WH-UD09HE5-1 WH-UD12HE5 WH-UD16HE5 Hangnyomás Fűtés / hűtés db(a) 48 / / / / / / 54 Hangerő Fűtés / hűtés db 64 / / / / / / 72 Méretek Ma x Szé x Mé mm 622 x 824 x x 824 x x 900 x x 900 x x 900 x x 900 x 320 Nettó tömeg kg Hűtőközeg (R410A) kg / TCO 2 egy. 1,20 / 2,506 1,20 / 2,506 1,45 / 3,028 1,45 / 3,028 2,55 / 5,324 2,55 / 5,324 Vezeték átmérő Folyadék / gáz Col (mm) 1/4 (6,35)/ 1/2 (12,70) 1/4 (6,35)/ 1/2 (12,70) 1/4 (6,35)/ 5/8 (15,88) 1/4 (6,35)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) Csővezetékhossz tartomány m 3 ~ 15 3 ~ 15 3 ~ 40 3 ~ 40 3 ~ 50 3 ~ 50 Szintkülönbség (beltéri/kültéri) m Csővezetékhossz kiegészítő hűtőgáz esetén m A kiegészítő hűtőgáz mennyisége g/m Üzemelési tartomány Külső környezet C -20 ~ ~ ~ ~ ~ ~ +35 Vízkimenet Fűtés / hűtés C 25 ~ 55 / 5 ~ ~ 55 / 5 ~ ~ 55 / 5 ~ ~ 55 / 5 ~ ~ 55 / 5 ~ ~ 55 / 5 ~ 20 Kiegészítők PAW-ADC-PREKIT-1 PAW-ADC-CV150 CZ-NS4P Előre összeállított beszerelési készlet csővezetékhez Dekoratív mágneses oldalsó burkolat Nyomtatott áramkör a kiegészítő funkciókhoz Kiegészítők CZ-TAW1 PAW-A2W-RTWIRED Aquarea Smart Cloud vezeték nélküli vagy vezetékes hálózaton keresztül történő távvezérléshez és távoli karbantartáshoz Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. Szigetelve, az EN szabvány előírásainak megfelelően bevizsgálva. 1) és G közötti besorolás 2) A és G közötti besorolás 3) + és D közötti besorolás Rendszercímke vezérlővel. ErP 55 C ErP 35 C A HMV A OSZTÁLYÚ VÍZSZIVATTYÚ AUTOMATIKUS FORDULATSZÁM- SZABÁLYOZÁSSAL 5,00 COP NAGY TELJESÍTMÉNY HMV -20 C-ig FŰTÉS ÜZEMMÓD VÍZSZŰRŐ STOP ELZÁRÓSZELEP ÁRAMLÁSÉRZÉKELŐ KAZÁNNAL ÖSSZEKÖTHETŐ KORSZERŰ VEZÉRLÉS INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. GOOD DESIGN FORMATERVEZÉSI DÍJ 2017: A H-generációs All in One és split beltéri egységek elnyerték a rangos IF Formatervezési díjat 2017-ben. 42

41 ÚJ / AQUAREA All in One High Performance R410A AQUAREA ALL IN ONE H-GENERÁCIÓS HIGH PERFORMANCE SPLIT HÁROMFÁZISÚ FŰTŐ ÉS HŰTŐ A Panasonic egy rendkívül hatékony és egyszerűen telepíthető megoldást fejlesztett ki. Az Aquarea All in One a Panasonic hűtő, fűtő és használati melegvízkészítő hőszivattyúinak új generációja. Ez az új termékcsalád a nagy teljesítményű hővisszanyerő technológiát rozsdamentes acél tartállyal kombinálja. Műszaki szempontok Helytakarékosság: 1800 x 598 x 717 (Ma x Szé x Mé) Alacsonyabb beszerelési költségek Csőcsatlakozások az All in One készülék alján (egyszerű beszerelés) Rövidebb telepítési idő és kevesebb telepítési hibalehetőség Egyszerű távirányító a beállításhoz Kisebb telepítési helyigény Az előlapon elhelyezett elektromos csatlakozások Egyszerűbb telepítés és karbantartás Távirányító funkciók (A hűtés üzemmód szoftveresen aktiválható. Ezt az aktiválást csak a szervizpartner végezheti el.) CZ-TAW1 Felhőalapú csatlakozás. A felhasználó által történő vezérléshez és a telepítést végző szakember által történő karbantartáshoz. ErP 55 C és G közötti besorolás A HASZNÁLATI MELEG VÍZ A és G közötti besorolás + 35 C RENDSZERCÍMKE + és D közötti besorolás Háromfázisú (elektromos bekötés a beltéri egységbe) Készlet KIT-ADC9HE8 KIT-ADC12HE8 KIT-ADC16HE8 Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 9,00 12,00 16,00 COP (levegő +7 C, víz 35 C) W/W 4,84 4,74 4,28 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 9,00 11,40 13,00 COP (levegő +2 C, víz 35 C) W/W 3,59 3,44 3,28 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 9,00 10,00 11,40 COP (levegő -7 C, víz 35 C) W/W 2,85 2,73 2,57 Hűtőteljesítmény (A 35 C, W 7/12 C) kw 7,00 10,00 12,20 EER (A 35 C, W 7/12 C) W/W 3,17 2,85 2,56 Energiahatékonysági osztály 35 C-on¹ / 55 C-on¹ / használati meleg víz² i / i / a i / i / a i / i / a Rendszercímke 35/55 C-on³ j / i j / i j / i Beltéri egység WH-ADC0916H9E8 WH-ADC0916H9E8 WH-ADC0916H9E8 Hangnyomás Fűtés / hűtés db(a) 33 / / / 33 Méretek Ma x Szé x Mé mm 1800 x 598 x x 598 x x 598 x 717 Nettó tömeg kg Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ R 1 ¼ A energiaosztályú szivattyú Sebességfokozatok száma Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Felvett teljesítmény (min./max.) W 36 / / / 152 Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 25,8 34,4 45,9 A beépített elektromos fűtőbetét teljesítménye kw Ajánlott biztosíték A 16 / / / 16 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 5 x 1,5 / 5 x 1,5 5 x 1,5 / 5 x 1,5 5 x 1,5 / 5 x 1,5 Vízmennyiség l Maximális vízhőmérséklet C A tartály belső anyaga Rozsdamentes acél Rozsdamentes acél Rozsdamentes acél Kültéri egység WH-UD09HE8 WH-UD12HE8 WH-UD16HE8 Hangnyomás Fűtés / hűtés db(a) 51 / / / 54 Hangerő Fűtés / hűtés db 68 / / / 72 Méretek Ma x Szé x Mé mm 1340 x 900 x x 900 x x 900 x 320 Nettó tömeg kg Hűtőközeg (R410A) kg / TCO 2 egy. 2,55 / 5,324 2,55 / 5,324 2,55 / 5,324 Vezeték átmérő Folyadék / gáz Col (mm) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) 3/8 (9,52) / 5/8 (15,88) Csővezetékhossz tartomány m 3 ~ 30 3 ~ 30 3 ~ 30 Szintkülönbség (beltéri/kültéri) m Csővezetékhossz kiegészítő hűtőgáz esetén m A kiegészítő hűtőgáz mennyisége g/m Üzemelési tartomány Külső környezet C -20 ~ ~ ~ +35 Vízkimenet Fűtés / hűtés C 25 ~ 55 / 5 ~ ~ 55 / 5 ~ ~ 55 / 5 ~ 20 Kiegészítők PAW-ADC-PREKIT-1 PAW-ADC-CV150 CZ-NS4P Előre összeállított beszerelési készlet csővezetékhez Dekoratív mágneses oldalsó burkolat Nyomtatott áramkör a kiegészítő funkciókhoz Kiegészítők CZ-TAW1 PAW-A2W-RTWIRED Aquarea Smart Cloud vezeték nélküli vagy vezetékes hálózaton keresztül történő távvezérléshez és távoli karbantartáshoz Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. Szigetelve, az EN szabvány előírásainak megfelelően bevizsgálva. 1) és G közötti besorolás 2) A és G közötti besorolás 3) + és D közötti besorolás Rendszercímke vezérlővel. ErP 55 C ErP 35 C A HMV A OSZTÁLYÚ VÍZSZIVATTYÚ AUTOMATIKUS FORDULATSZÁM- SZABÁLYOZÁSSAL 4,84 COP NAGY TELJESÍTMÉNY HMV -20 C-ig FŰTÉS ÜZEMMÓD VÍZSZŰRŐ STOP ELZÁRÓSZELEP ÁRAMLÁSÉRZÉKELŐ KAZÁNNAL ÖSSZEKÖTHETŐ KORSZERŰ VEZÉRLÉS INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. GOOD DESIGN FORMATERVEZÉSI DÍJ 2017: A H-generációs All in One és split beltéri egységek elnyerték a rangos IF Formatervezési díjat 2017-ben. 43

42 R410A All in One T-CAP AQUAREA ALL IN ONE H-GENERÁCIÓS T-CAP SPLIT EGYFÁZISÚ / HÁROMFÁZISÚ. FŰTŐ ÉS HŰTŐ A T-CAP All in One egység előnyei Az Aquarea T-CAP szélsőséges, akár -28 C-os külső hőmérséklet esetén is működik, és kiegészítő fűtés nélkül akár -20 C-ig biztosítja a szükséges teljesítményt. A szélsőséges külső körülményekre felkészített H-generációs T-CAP akár 60 C-os víz előállítására is képes, így szélesebb körben alkalmazható utólagos felszerelésre. Alacsonyabb beszerelési költségek Rövidebb telepítési idő és kevesebb telepítési hibalehetőség Egyszerű távirányító a beállításhoz Az előlapon elhelyezett elektromos csatlakozások Egyszerűbb telepítés és karbantartás Távirányító funkciók (A hűtés üzemmód szoftveresen aktiválható. Ezt az aktiválást csak a szervizpartner végezheti el.) Műszaki szempontok Akár -28 C-os külső hőmérséklet esetén is működik. Folyamatos teljesítmény akár -20 C-on is CZ-TAW1 Felhőalapú csatlakozás. A felhasználó által történő vezérléshez és a telepítést végző szakember által történő karbantartáshoz. ErP 55 C és G közötti besorolás A HASZNÁLATI MELEG VÍZ A és G közötti besorolás + 35 C RENDSZERCÍMKE + és D közötti besorolás Egyfázisú (elektromos bekötés a beltéri egységbe) Háromfázisú (elektromos bekötés a beltéri egységbe) Készlet KIT-AXC9HE5 KIT-AXC12HE5 KIT-AXC9HE8 KIT-AXC12HE8 KIT-AXC16HE8 Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 9,00 12,00 9,00 12,00 16,00 COP (levegő +7 C, víz 35 C) W/W 4,84 4,74 4,84 4,74 4,28 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 9,00 12,00 9,00 12,00 16,00 COP (levegő +2 C, víz 35 C) W/W 3,59 3,44 3,59 3,44 3,10 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 9,00 12,00 9,00 12,00 16,00 COP (levegő -7 C, víz 35 C) W/W 2,85 2,72 2,85 2,72 2,49 Hűtőteljesítmény (A 35 C, W 7/12 C) kw 7,00 10,00 7,00 10,00 12,20 EER (A 35 C, W 7/12 C) W/W 3,17 2,81 3,17 2,81 2,57 Energiahatékonysági osztály 35 C-on¹ / 55 C-on¹ / használati meleg víz² i / i / a i / i / a i / i / a i / i / a i / i / a Rendszercímke 35/55 C-on³ j / i j / i j / i j / i j / i Beltéri egység WH-ADC1216H6E5 WH-ADC1216H6E5 WH-ADC0916H9E8 WH-ADC0916H9E8 WH-ADC0916H9E8 Hangnyomás Fűtés / hűtés db(a) 33 / / / / / 33 Méretek Ma x Szé x Mé mm 1800 x 598 x x 598 x x 598 x x 598 x x 598 x 717 Nettó tömeg kg Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ A energiaosztályú Sebességfokozatok száma Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú szivattyú Felvett teljesítmény (min./max.) W 36 / / / / / 152 Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 25,8 34,4 25,8 34,4 45,9 A beépített elektromos fűtőbetét teljesítménye kw Ajánlott biztosíték A 30 / / / / / 16 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 3 x 4,0 / 3 x 4,0 3 x 4,0 / 3 x 4,0 5 x 1,5 / 5 x 1,5 5 x 1,5 / 5 x 1,5 5 x 1,5 / 5 x 1,5 Vízmennyiség l Maximális vízhőmérséklet C A tartály belső anyaga Rozsdamentes acél Rozsdamentes acél Rozsdamentes acél Rozsdamentes acél Rozsdamentes acél Kültéri egység WH-UX09HE5 WH-UX12HE5 WH-UX09HE8 WH-UX12HE8 WH-UX16HE8 Hangnyomás Fűtés / hűtés db(a) 51 / / / / / 54 Hangerő Fűtés / hűtés db 68 / / / / / 71 Méretek Ma x Szé x Mé mm 1340 x 900 x x 900 x x 900 x x 900 x x 900 x 320 Nettó tömeg kg Hűtőközeg (R410A) kg / TCO 2 egy. 2,85 / 5,951 2,85 / 5,951 2,85 / 5,951 2,85 / 5,951 2,90 / 6,055 Vezeték átmérő Folyadék / gáz Col (mm) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) Csővezetékhossz tartomány m 3 ~ 30 3 ~ 30 3 ~ 30 3 ~ 30 3 ~ 30 Szintkülönbség (beltéri/kültéri) m Csővezetékhossz kiegészítő hűtőgáz esetén m A kiegészítő hűtőgáz mennyisége g/m Üzemelési tartomány Külső környezet C -28 ~ ~ ~ ~ ~ +35 Vízkimenet Fűtés / hűtés C 25 ~ 60 / 5 ~ ~ 60 / 5 ~ ~ 60 / 5 ~ ~ 60 / 5 ~ ~ 60 / 5 ~ 20 Kiegészítők PAW-ADC-PREKIT-1 PAW-ADC-CV150 CZ-NS4P Előre összeállított beszerelési készlet csővezetékhez Dekoratív mágneses oldalsó burkolat Nyomtatott áramkör a kiegészítő funkciókhoz Kiegészítők CZ-TAW1 PAW-A2W-RTWIRED Aquarea Smart Cloud vezeték nélküli vagy vezetékes hálózaton keresztül történő távvezérléshez és távoli karbantartáshoz Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. Szigetelve, az EN szabvány előírásainak megfelelően bevizsgálva. 1) és G közötti besorolás 2) A és G közötti besorolás 3) + és D közötti besorolás Rendszercímke vezérlővel. ErP 55 C ErP 35 C A HMV A OSZTÁLYÚ VÍZSZIVATTYÚ AUTOMATIKUS FORDULATSZÁM- SZABÁLYOZÁSSAL FOLYAMATOS FŰTÉS -20 C-ig T-CAP 60 C-os ELŐREMENŐ VÍZHŐM. HMV -28 C-ig FŰTÉS ÜZEMMÓD VÍZSZŰRŐ STOP ELZÁRÓSZELEP ÁRAMLÁSÉRZÉKELŐ KAZÁNNAL ÖSSZEKÖTHETŐ KORSZERŰ VEZÉRLÉS INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. GOOD DESIGN FORMATERVEZÉSI DÍJ 2017: A H-generációs All in One és split beltéri egységek elnyerték a rangos IF Formatervezési díjat 2017-ben. 44

43 ÚJ / AQUAREA All in One T-CAP R410A AQUAREA ALL IN ONE H-GENERÁCIÓS T-CAP SPLIT HÁROMFÁZISÚ RENDKÍVÜL CSENDES FŰTŐ ÉS HŰTŐ KÜLTÉRI EGYSÉG ÚJ 18 A T-CAP All in One egység előnyei Az Aquarea T-CAP szélsőséges, akár -28 C-os külső hőmérséklet esetén is működik, és kiegészítő fűtés nélkül akár -20 C-ig biztosítja a szükséges teljesítményt. A szélsőséges külső körülményekre felkészített H-generációs T-CAP akár 60 C-os víz előállítására is képes, így szélesebb körben alkalmazható utólagos felszerelésre. Alacsonyabb beszerelési költségek Rövidebb telepítési idő és kevesebb telepítési hibalehetőség Egyszerű távirányító a beállításhoz Az előlapon elhelyezett elektromos csatlakozások Egyszerűbb telepítés és karbantartás Távirányító funkciók (A hűtés üzemmód szoftveresen aktiválható. Ezt az aktiválást csak a szervizpartner végezheti el.) Műszaki szempontok Akár -28 C-os külső hőmérséklet esetén is működik. Folyamatos teljesítmény akár -20 C-on is CZ-TAW1 Felhőalapú csatlakozás. A felhasználó által történő vezérléshez és a telepítést végző szakember által történő karbantartáshoz. ErP 55 C és G közötti besorolás A HASZNÁLATI MELEG VÍZ A és G közötti besorolás + 35 C RENDSZERCÍMKE + és D közötti besorolás Háromfázisú (elektromos bekötés a beltéri egységbe) Készlet KIT-AQC9HE8 KIT-AQC12HE8 KIT-AQC16HE8 Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 9,00 12,00 16,00 COP (levegő +7 C, víz 35 C) W/W 4,84 4,74 4,28 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 9,00 12,00 16,00 COP (levegő +2 C, víz 35 C) W/W 3,59 3,44 3,10 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 9,00 12,00 16,00 COP (levegő -7 C, víz 35 C) W/W 2,85 2,72 2,49 Hűtőteljesítmény (A 35 C, W 7/12 C) kw 7,00 10,00 12,20 EER (A 35 C, W 7/12 C) W/W 3,17 2,81 2,57 Energiahatékonysági osztály 35 C-on¹ / 55 C-on¹ / használati meleg víz² i / i / a i / i / a i / i / a Rendszercímke 35/55 C-on³ j / i j / i j / i Beltéri egység WH-ADC0916H9E8 WH-ADC0916H9E8 WH-ADC0916H9E8 Hangnyomás Fűtés / hűtés db(a) 33 / / / 33 Méretek Ma x Szé x Mé mm 1800 x 598 x x 598 x x 598 x 717 Nettó tömeg kg Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ R 1 ¼ A energiaosztályú szivattyú Sebességfokozatok száma Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Felvett teljesítmény (min./max.) W 36 / / / 152 Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 25,8 34,4 45,9 A beépített elektromos fűtőbetét teljesítménye kw Ajánlott biztosíték A 16 / / / 16 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 5 x 1,5 / 5 x 1,5 5 x 1,5 / 5 x 1,5 5 x 1,5 / 5 x 1,5 Vízmennyiség l Maximális vízhőmérséklet C A tartály belső anyaga Rozsdamentes acél Rozsdamentes acél Rozsdamentes acél Kültéri egység WH-UQ09HE8 WH-UQ12HE8 WH-UQ16HE8 Hangnyomás Fűtés / hűtés db(a) 47 / / / 53 Hangerő Fűtés / hűtés db 61 / / / 68 Méretek Ma x Szé x Mé mm 1410 x 1283 x x 1283 x x 1283 x 320 Nettó tömeg kg Hűtőközeg (R410A) kg / TCO 2 egy. 2,85 / 5,951 2,85 / 5,951 2,99 / 6,243 Vezeték átmérő Folyadék / gáz Col (mm) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) Csővezetékhossz tartomány m 3 ~ 30 3 ~ 30 3 ~ 30 Szintkülönbség (beltéri/kültéri) m Csővezetékhossz kiegészítő hűtőgáz esetén m A kiegészítő hűtőgáz mennyisége g/m Üzemelési tartomány Külső környezet C -28 ~ ~ ~ +35 Vízkimenet Fűtés / hűtés C / / / 5-20 Kiegészítők PAW-ADC-PREKIT-1 PAW-ADC-CV150 CZ-NS4P Előre összeállított beszerelési készlet csővezetékhez Dekoratív mágneses oldalsó burkolat Nyomtatott áramkör a kiegészítő funkciókhoz Kiegészítők CZ-TAW1 PAW-A2W-RTWIRED Aquarea Smart Cloud vezeték nélküli vagy vezetékes hálózaton keresztül történő távvezérléshez és távoli karbantartáshoz Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. Szigetelve, az EN szabvány előírásainak megfelelően bevizsgálva. 1) és G közötti besorolás 2) A és G közötti besorolás 3) + és D közötti besorolás Rendszercímke vezérlővel. ErP 55 C ErP 35 C A HMV A OSZTÁLYÚ VÍZSZIVATTYÚ AUTOMATIKUS FORDULATSZÁM- SZABÁLYOZÁSSAL FOLYAMATOS FŰTÉS -20 C-ig T-CAP 60 C-os ELŐREMENŐ VÍZHŐM. HMV -28 C-ig FŰTÉS ÜZEMMÓD VÍZSZŰRŐ STOP ELZÁRÓSZELEP ÁRAMLÁSÉRZÉKELŐ KAZÁNNAL ÖSSZEKÖTHETŐ KORSZERŰ VEZÉRLÉS INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. GOOD DESIGN FORMATERVEZÉSI DÍJ 2017: A H-generációs All in One és split beltéri egységek elnyerték a rangos IF Formatervezési díjat 2017-ben. 45

44 R410A T-CAP split AQUAREA H-GENERÁCIÓS HIGH PERFORMANCE SPLIT EGYFÁZISÚ FŰTŐ ÉS HŰTŐ - SDC Az új H-generációt kifejezetten az alacsony energiafelhasználású otthonokba tervezték. COP értéke kiemelkedően jó: a 3,2 kw-os változat 5-ös COP-vel rendelkezik. Magas műszaki színvonaluknak és a továbbfejlesztett vezérlésnek köszönhetően ezek a hőszivattyúk akár -7 és -15 C-on is képesek nagy teljesítmény hatékony leadására. Az Aquarea szoftverét kifejezetten az alacsony energiafelhasználású otthonok igényeire optimalizálták a maximális energiahatékonyság eléréséhez. Az időjárás viszontagságaitól függetlenül az Aquarea akár -20 C-on is üzemel. A kompakt kialakítású kültéri egység nagyon egyszerűen felszerelhető. Kiemelkedően nagy energia-megtakarítás (+) (*) Egyszerű telepítés és karbantartás Speciális szoftver az alacsony energiafelhasználású ingatlanokhoz, 20 C-os minimális kilépő hőmérséklettel Akár -20 C-os külső hőmérséklet esetén is működik. Automata légtelenítő szelep Kompresszor frekvencia kijelzése Műszaki szempontok Kiemelkedő hatékonyság: a 3,2 kw-os modell COP értéke 5! CZ-TAW1 Felhőalapú csatlakozás. A felhasználó által történő vezérléshez és a telepítést végző szakember által történő karbantartáshoz. ErP 35 C és G közötti besorolás ErP 55 C és G közötti besorolás + 35 C RENDSZERCÍMKE + és D közötti besorolás Egyfázisú, fűtő és hűtő Készlet KIT-WC03H3E5 KIT-WC05H3E5 KIT-WC07H3E5 KIT-WC09H3E5 KIT-WC012H6E5 KIT-WC016H6E5 Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 3,20 5,00 7,00 9,00 12,00 16,00 COP (levegő +7 C, víz 35 C) W/W 5,00 4,63 4,46 4,13 4,74 4,28 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 3,20 4,20 6,55 6,70 11,40 13,00 COP (levegő +2 C, víz 35 C) W/W 3,56 3,11 3,34 3,13 3,44 3,28 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 3,20 4,20 5,15 5,90 10,00 11,40 COP (levegő -7 C, víz 35 C) W/W 2,69 2,59 2,68 2,52 2,73 2,57 Hűtőteljesítmény (A 35 C, W 7/12 C) kw 3,20 4,50 6,00 7,00 10,00 12,20 EER (A 35 C, W 7/12 C) W/W 3,08 2,69 2,63 2,43 2,81 2,56 Energiahatékonysági osztály 35 C¹ / 55 C-on¹ i* / i i* / i i* / i i* / i i* / i i* / i Rendszercímke 35/55 C-on² j / i j / i j / i j / i j / i j / i Beltéri egység WH-SDC03H3E5-1 WH-SDC05H3E5-1 WH-SDC07H3E5-1 WH-SDC09H3E5-1 WH-SDC12H6E5 WH-SDC16H6E5 Hangnyomás Fűtés / hűtés db(a) 28 / / / / / / 33 Méretek Ma x Szé x Mé mm 892 x 500 x x 500 x x 500 x x 500 x x 500 x x 500 x 340 Nettó tömeg kg Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ A energiaosztályú Sebességfokozatok száma Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú szivattyú Felvett teljesítmény (min./max.) W 30 / / / / / / 105 Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 9,2 14,3 20,1 25,8 34,4 45,9 A beépített elektromos fűtőbetét teljesítménye kw Ajánlott biztosíték A 15 / / / / / / 30 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 3 x 1,5 / 3 x 1,5 3 x 1,5 / 3 x 1,5 3 x 1,5 / 3 x 1,5 3 x 1,5 / 3 x 1,5 3 x 4,0 vagy 6,0 / 3 x 4,0 3 x 4,0 vagy 6,0 / 3 x 4,0 Kültéri egység WH-UD03HE5-1 WH-UD05HE5-1 WH-UD07HE5-1 WH-UD09HE5-1 WH-UD12HE5 WH-UD16HE5 Hangnyomás Fűtés / hűtés db(a) 48 / / / / / / 54 Hangerő Fűtés / hűtés db 64 / / / / / / 72 Méretek Ma x Szé x Mé mm 622 x 824 x x 824 x x 900 x x 900 x x 900 x x 900 x 320 Nettó tömeg kg Hűtőközeg (R410A) kg / TCO 2 egy. 1,20 / 2,506 1,20 / 2,506 1,45 / 3,028 1,45 / 3,028 2,55 / 5,324 2,55 / 5,324 Vezeték átmérő Folyadék / gáz Col (mm) 1/4 (6,35)/ 1/2 (12,70) 1/4 (6,35)/ 1/2 (12,70) 1/4 (6,35)/ 5/8 (15,88) 1/4 (6,35)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) Csővezetékhossz tartomány m 3 ~ 15 3 ~ 15 3 ~ 40 3 ~ 40 3 ~ 50 3 ~ 50 Szintkülönbség (beltéri/kültéri) m Csővezetékhossz kiegészítő hűtőgáz esetén m A kiegészítő hűtőgáz mennyisége g/m Üzemelési tartomány Külső környezet C -20 ~ ~ ~ ~ ~ ~ +35 Vízkimenet Fűtés / hűtés C 25 ~ 55 / 5 ~ ~ 55 / 5 ~ ~ 55 / 5 ~ ~ 55 / 5 ~ ~ 55 / 5 ~ ~ 55 / 5 ~ 20 Kiegészítők PAW-TD20C1E5 PAW-TD30C1E5 PAW-TG20C1E3STD-1 PAW-TG30C1E3STD-1 PAW-3WYVLV-SI CZ-NV1 200 l-es tartály - rozsdamentes acél 300 l-es tartály - rozsdamentes acél 200 l-es tartály - zománcozott 300 l-es tartály - zománcozott Külső 3 utas szelep 3 utas szelep készlet a hővisszanyerő egység belsejébe Kiegészítők CZ-NS4P PAW-BTANK50L CZ-TAW1 PAW-A2W-RTWIRED Nyomtatott áramkör a kiegészítő funkciókhoz 50 l-es puffertartály Aquarea Smart Cloud vezeték nélküli vagy vezetékes hálózaton keresztül történő távvezérléshez és távoli karbantartáshoz Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. 1) és G közötti besorolás 2) + és D közötti besorolás Rendszercímke vezérlővel. ErP 55 C ErP 35 C A OSZTÁLYÚ VÍZSZIVATTYÚ AUTOMATIKUS FORDULATSZÁM- SZABÁLYOZÁSSAL 5,00 COP NAGY TELJESÍTMÉNY HMV -20 C-ig FŰTÉS ÜZEMMÓD VÍZSZŰRŐ STOP ELZÁRÓSZELEP ÁRAMLÁSÉRZÉKELŐ KAZÁNNAL ÖSSZEKÖTHETŐ SZOLÁR KÉSZLET KORSZERŰ VEZÉRLÉS INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. GOOD DESIGN FORMATERVEZÉSI DÍJ 2017: A H-generációs All in One és split beltéri egységek elnyerték a rangos IF Formatervezési díjat 2017-ben. 46

45 ÚJ / AQUAREA T-CAP split R410A AQUAREA H-GENERÁCIÓS HIGH PERFORMANCE SPLIT HÁROMFÁZISÚ FŰTŐ ÉS HŰTŐ - SDC Az új H-generációt kifejezetten az alacsony energiafelhasználású otthonokba tervezték. COP értéke kiemelkedően jó: a 3,2 kw-os változat 5-ös COP-vel rendelkezik. Magas műszaki színvonaluknak és a továbbfejlesztett vezérlésnek köszönhetően ezek a hőszivattyúk akár -7 és -15 C-on is képesek nagy teljesítmény hatékony leadására. Az Aquarea szoftverét kifejezetten az alacsony energiafelhasználású otthonok igényeire optimalizálták a maximális energiahatékonyság eléréséhez. Az időjárás viszontagságaitól függetlenül az Aquarea akár -20 C-on is üzemel. A kompakt kialakítású kültéri egység nagyon egyszerűen felszerelhető. Kiemelkedően nagy energia-megtakarítás (+) (*) Egyszerű telepítés és karbantartás Speciális szoftver az alacsony energiafelhasználású ingatlanokhoz, 20 C-os minimális kilépő hőmérséklettel Akár -20 C-os külső hőmérséklet esetén is működik. Automata légtelenítő szelep Kompresszor frekvencia kijelzése Műszaki szempontok Kiemelkedő hatékonyság: a 3,2 kw-os modell COP értéke 5! CZ-TAW1 Felhőalapú csatlakozás. A felhasználó által történő vezérléshez és a telepítést végző szakember által történő karbantartáshoz. ErP 35 C és G közötti besorolás ErP 55 C és G közötti besorolás + 35 C RENDSZERCÍMKE + és D közötti besorolás Háromfázisú (elektromos bekötés a beltéri egységbe) Készlet KIT-WC09H3E8 KIT-WC12H9E8 KIT-WC16H9E8 Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 9,00 12,00 16,00 COP (levegő +7 C, víz 35 C) W/W 4,84 4,74 4,28 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 9,00 11,40 13,00 COP (levegő +2 C, víz 35 C) W/W 3,59 3,44 3,28 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 9,00 10,00 11,40 COP (levegő -7 C, víz 35 C) W/W 2,85 2,73 2,57 Hűtőteljesítmény (A 35 C, W 7/12 C) kw 7,00 10,00 12,20 EER (A 35 C, W 7/12 C) W/W 3,17 2,81 2,56 Energiahatékonysági osztály 35 C¹ / 55 C-on¹ i / i i / i i / i Rendszercímke 35/55 C-on² j / i j / i j / i Beltéri egység WH-SDC09H3E8 WH-SDC12H9E8 WH-SDC16H9E8 Hangnyomás Fűtés / hűtés db(a) 33 / / / 33 Méretek Ma x Szé x Mé mm 892 x 500 x x 500 x x 500 x 340 Nettó tömeg kg Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ R 1 ¼ A energiaosztályú szivattyú Sebességfokozatok száma Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Felvett teljesítmény (min./max.) W 32 / / / 105 Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 25,8 34,4 45,9 A beépített elektromos fűtőbetét teljesítménye kw Ajánlott biztosíték A 15 / / / 30 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 3 x 1,5 / 3 x 1,5 3 x 1,5 / 3 x 1,5 3 x 1,5 / 3 x 1,5 Kültéri egység WH-UD09HE8 WH-UD12HE8 WH-UD16HE8 Hangnyomás Fűtés / hűtés db(a) 51 / / / 54 Hangerő Fűtés / hűtés db 68 / / / 72 Méretek Ma x Szé x Mé mm 1340 x 900 x x 900 x x 900 x 320 Nettó tömeg kg Hűtőközeg (R410A) kg / TCO 2 egy. 2,55 / 5,324 2,55 / 5,324 2,55 / 5,324 Vezeték átmérő Folyadék / gáz Col (mm) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) Csővezetékhossz tartomány m 3 ~ 30 3 ~ 30 3 ~ 30 Szintkülönbség (beltéri/kültéri) m Csővezetékhossz kiegészítő hűtőgáz esetén m A kiegészítő hűtőgáz mennyisége g/m Üzemelési tartomány Külső környezet C -20 ~ ~ ~ +35 Vízkimenet Fűtés / hűtés C 25 ~ 55 / 5 ~ ~ 55 / 5 ~ ~ 55 / 5 ~ 20 Kiegészítők PAW-TD20C1E5 PAW-TD30C1E5 PAW-TG20C1E3STD-1 PAW-TG30C1E3STD-1 PAW-3WYVLV-SI CZ-NV1 200 l-es tartály - rozsdamentes acél 300 l-es tartály - rozsdamentes acél 200 l-es tartály - zománcozott 300 l-es tartály - zománcozott Külső 3 utas szelep 3 utas szelep készlet a hővisszanyerő egység belsejébe Kiegészítők CZ-NS4P PAW-BTANK50L CZ-TAW1 PAW-A2W-RTWIRED Nyomtatott áramkör a kiegészítő funkciókhoz 50 l-es puffertartály Aquarea Smart Cloud vezeték nélküli vagy vezetékes hálózaton keresztül történő távvezérléshez és távoli karbantartáshoz Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. 1) és G közötti besorolás 2) + és D közötti besorolás Rendszercímke vezérlővel. ErP 55 C ErP 35 C A OSZTÁLYÚ VÍZSZIVATTYÚ AUTOMATIKUS FORDULATSZÁM- SZABÁLYOZÁSSAL 4,84 COP NAGY TELJESÍTMÉNY HMV -20 C-ig FŰTÉS ÜZEMMÓD VÍZSZŰRŐ STOP ELZÁRÓSZELEP ÁRAMLÁSÉRZÉKELŐ KAZÁNNAL ÖSSZEKÖTHETŐ SZOLÁR KÉSZLET KORSZERŰ VEZÉRLÉS INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. GOOD DESIGN FORMATERVEZÉSI DÍJ 2017: A H-generációs All in One és split beltéri egységek elnyerték a rangos IF Formatervezési díjat 2017-ben. 47

46 R410A T-CAP split AQUAREA H-GENERÁCIÓS T-CAP SPLIT EGYFÁZISÚ / HÁROMFÁZISÚ. FŰTŐ ÉS HŰTŐ - SXC A legjobb megoldás szélsőséges külső körülmények esetén. Állandó teljesítmény -20 C-on. Az Aquarea T-CAP szélsőséges, akár -28 C-os külső hőmérséklet esetén is működik, és kiegészítő fűtés nélkül akár -20 C-ig biztosítja a szükséges teljesítményt. A szélsőséges külső körülményekre felkészített H-generációs T-CAP akár 60 C-os víz előállítására is képes, így szélesebb körben alkalmazható utólagos felszerelésre. A H-generáció a leggyorsabb telepítést és legegyszerűbb karbantartást kínálja. Egyszerű telepítés és karbantartás Folyamatos teljesítmény akár -20 C-on is Akár 60 C-os vízhőmérséklet Speciális szoftver az alacsony energiafelhasználású ingatlanokhoz, 20 C-os minimális kilépő hőmérséklettel Akár -28 C-os külső hőmérséklet esetén is működik. Automata légtelenítő szelep Kompresszor frekvencia kijelzése Műszaki szempontok Kiemelkedően nagy energia-megtakarítás () CZ-TAW1 Felhőalapú csatlakozás. A felhasználó által történő vezérléshez és a telepítést végző szakember által történő karbantartáshoz. ErP 35 C és G közötti besorolás ErP 55 C és G közötti besorolás + 35 C RENDSZERCÍMKE + és D közötti besorolás Egyfázisú (elektromos bekötés a beltéri egységbe) Háromfázisú (elektromos bekötés a beltéri egységbe) Készlet KIT-WXC09H3E5 KIT-WXC12H6E5 KIT-WXC09H3E8 KIT-WXC12H9E8 KIT-WXC16H9E8 Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 9,00 12,00 9,00 12,00 16,00 COP (levegő +7 C, víz 35 C) W/W 4,84 4,74 4,84 4,74 4,28 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 9,00 12,00 9,00 12,00 16,00 COP (levegő +2 C, víz 35 C) W/W 3,59 3,44 3,59 3,44 3,10 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 9,00 12,00 9,00 12,00 16,00 COP (levegő -7 C, víz 35 C) W/W 2,85 2,72 2,85 2,72 2,49 Hűtőteljesítmény (levegő 35 C, víz 7 C) kw 7,00 10,00 7,00 10,00 12,20 EER (levegő 35 C, víz 7 C) W/W 3,17 2,81 3,17 2,81 2,57 Energiahatékonysági osztály 35 C¹ / 55 C-on¹ i / i i / i i / i i / i i / i Rendszercímke 35/55 C-on² j / i i / i j / i i / i i / i Beltéri egység WH-SXC09H3E5 WH-SXC12H6E5 WH-SXC09H3E8 WH-SXC12H9E8 WH-SXC16H9E8 Hangnyomás Fűtés / hűtés db(a) 33 / / / / / 33 Méretek Ma x Szé x Mé mm 892 x 500 x x 500 x x 500 x x 500 x x 500 x 340 Nettó tömeg kg Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ A energiaosztályú Sebességfokozatok száma Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú szivattyú Felvett teljesítmény (min./max.) W 32 / / / / / 105 Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 25,8 34,4 25,8 34,4 45,9 A beépített elektromos fűtőbetét teljesítménye kw Ajánlott biztosíték A 30 / / / / / 16 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 3 x 4,0 vagy 6,0 / 3 x 4,0 3 x 4,0 vagy 6,0 / 3 x 4,0 5 x 1,5 / 3 x 1,5 5 x 1,5 / 5 x 1,5 5 x 1,5 / 5 x 1,5 Kültéri egység WH-UX09HE5 WH-UX12HE5 WH-UX09HE8 WH-UX12HE8 WH-UX16HE8 Hangnyomás Fűtés / hűtés db(a) 51 / / / / / 54 Hangerő Fűtés / hűtés db 68 / / / / / 71 Méretek Ma x Szé x Mé mm 1340 x 900 x x 900 x x 900 x x 900 x x 900 x 320 Nettó tömeg kg Hűtőközeg (R410A) kg / TCO 2 egy. 2,85 / 5,951 2,85 / 5,951 2,85 / 5,951 2,85 / 5,951 2,90 / 6,055 Vezeték átmérő Folyadék / gáz Col (mm) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) Csővezetékhossz tartomány m 3 ~ 30 3 ~ 30 3 ~ 30 3 ~ 30 3 ~ 30 Szintkülönbség (beltéri/kültéri) m Csővezetékhossz kiegészítő hűtőgáz esetén m A kiegészítő hűtőgáz mennyisége g/m Üzemelési tartomány Külső környezet C -28 ~ ~ ~ ~ ~ +35 Vízkimenet Fűtés / hűtés C / / / / / 5-20 Kiegészítők PAW-TD20C1E5 PAW-TD30C1E5 PAW-TG20C1E3STD-1 PAW-TG30C1E3STD-1 PAW-3WYVLV-SI CZ-NV1 200 l-es tartály - rozsdamentes acél 300 l-es tartály - rozsdamentes acél 200 l-es tartály - zománcozott 300 l-es tartály - zománcozott Külső 3 utas szelep 3 utas szelep készlet a hővisszanyerő egység belsejébe Kiegészítők CZ-NS4P PAW-BTANK50L CZ-TAW1 PAW-A2W-RTWIRED Nyomtatott áramkör a kiegészítő funkciókhoz 50 l-es puffertartály Aquarea Smart Cloud vezeték nélküli vagy vezetékes hálózaton keresztül történő távvezérléshez és távoli karbantartáshoz Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. 1) és G közötti besorolás 2) + és D közötti besorolás Rendszercímke vezérlővel. ErP 55 C ErP 35 C A OSZTÁLYÚ VÍZSZIVATTYÚ AUTOMATIKUS FORDULATSZÁM- SZABÁLYOZÁSSAL FOLYAMATOS FŰTÉS -20 C-ig T-CAP 60 C-os ELŐREMENŐ VÍZHŐM. HMV -28 C-ig FŰTÉS ÜZEMMÓD VÍZSZŰRŐ STOP ELZÁRÓSZELEP ÁRAMLÁSÉRZÉKELŐ KAZÁNNAL ÖSSZEKÖTHETŐ SZOLÁR KÉSZLET KORSZERŰ VEZÉRLÉS INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. GOOD DESIGN FORMATERVEZÉSI DÍJ 2017: A H-generációs All in One és split beltéri egységek elnyerték a rangos IF Formatervezési díjat 2017-ben. 48

47 ÚJ / AQUAREA T-CAP split R410A AQUAREA H-GENERÁCIÓS T-CAP SPLIT HÁROMFÁZISÚ, KIVÉTELESEN CSENDES KÜLTÉRI EGYSÉG. FŰTŐ ÉS HŰTŐ - SQC A legjobb megoldás szélsőséges külső körülmények esetén. Állandó teljesítmény -20 C-on. Az Aquarea T-CAP szélsőséges, akár -28 C-os külső hőmérséklet esetén is működik, és kiegészítő fűtés nélkül akár -20 C-ig biztosítja a szükséges teljesítményt. A szélsőséges külső körülményekre felkészített H-generációs T-CAP akár 60 C-os víz előállítására is képes, így szélesebb körben alkalmazható utólagos felszerelésre. A H-generáció a leggyorsabb telepítést és legegyszerűbb karbantartást kínálja. 7 db-lel alacsonyabb hangerőszint fűtés üzemmódban Csendes üzemmódban a db(a) is elérhető Folyamatos teljesítmény akár -20 C-on is Akár 60 C-os vízhőmérséklet Speciális szoftver az alacsony energiafelhasználású ingatlanokhoz, 20 C-os minimális kilépő hőmérséklettel Akár -28 C-os külső hőmérséklet esetén is működik. Kompresszor frekvencia kijelzése Műszaki szempontok Kiemelkedően nagy energia-megtakarítás () CZ-TAW1 Felhőalapú csatlakozás. A felhasználó által történő vezérléshez és a telepítést végző szakember által történő karbantartáshoz. ErP 35 C és G közötti besorolás ErP 55 C és G közötti besorolás + 35 C RENDSZERCÍMKE + és D közötti besorolás Új, rendkívül csendes háromfázisú kültéri egység Készlet KIT-WQC09H3E8 KIT-WQC12H9E8 KIT-WQC16H9E8 Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 9,00 12,00 16,00 COP (levegő +7 C, víz 35 C) W/W 4,84 4,74 4,28 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 9,00 12,00 16,00 COP (levegő +2 C, víz 35 C) W/W 3,59 3,44 3,10 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 9,00 12,00 16,00 COP (levegő -7 C, víz 35 C) W/W 2,85 2,72 2,49 Hűtőteljesítmény (levegő 35 C, víz 7 C) kw 7,00 10,00 12,20 EER (levegő 35 C, víz 7 C) W/W 3,17 2,81 2,57 Energiahatékonysági osztály 35 C¹ / 55 C-on¹ i / i i / i i / i Rendszercímke 35/55 C-on² j / i i / i i / i Beltéri egység WH-SQC09H3E8 WH-SQC12H9E8 WH-SQC16H9E8 Hangnyomás Fűtés / hűtés db(a) 33 / / / 33 Méretek Ma x Szé x Mé mm 892 x 500 x x 500 x x 500 x 340 Nettó tömeg kg Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ R 1 ¼ A energiaosztályú szivattyú Sebességfokozatok száma Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Felvett teljesítmény (min./max.) W 32 / / / 105 Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 25,8 34,4 45,9 A beépített elektromos fűtőbetét teljesítménye kw Ajánlott biztosíték A 15 / / / 30 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 3 x 1,5 / 3 x 1,5 3 x 1,5 / 3 x 1,5 3 x 1,5 / 3 x 1,5 Kültéri egység WH-UQ09HE8 WH-UQ12HE8 WH-UQ16HE8 Hangnyomás Fűtés / hűtés db(a) 47 / / / 53 Hangerő Fűtés / hűtés db 61 / / / 68 Méretek Ma x Szé x Mé mm 1410 x 1283 x x 1283 x x 1283 x 320 Nettó tömeg kg Hűtőközeg (R410A) kg / TCO 2 egy. 2,85 / 5,951 2,85 / 5,951 2,99 / 6,243 Vezeték átmérő Folyadék / gáz Col (mm) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) Csővezetékhossz tartomány m 3 ~ 30 3 ~ 30 3 ~ 30 Szintkülönbség (beltéri/kültéri) m Csővezetékhossz kiegészítő hűtőgáz esetén m A kiegészítő hűtőgáz mennyisége g/m Üzemelési tartomány Külső környezet C -28 ~ ~ ~ +35 Vízkimenet Fűtés / hűtés C / / / 5-20 Kiegészítők PAW-TD20C1E5 PAW-TD30C1E5 PAW-TG20C1E3STD-1 PAW-TG30C1E3STD-1 PAW-3WYVLV-SI CZ-NV1 200 l-es tartály - rozsdamentes acél 300 l-es tartály - rozsdamentes acél 200 l-es tartály - zománcozott 300 l-es tartály - zománcozott Külső 3 utas szelep 3 utas szelep készlet a hővisszanyerő egység belsejébe Kiegészítők CZ-NS4P PAW-BTANK50L CZ-TAW1 PAW-A2W-RTWIRED Nyomtatott áramkör a kiegészítő funkciókhoz 50 l-es puffertartály Aquarea Smart Cloud vezeték nélküli vagy vezetékes hálózaton keresztül történő távvezérléshez és távoli karbantartáshoz Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. 1) és G közötti besorolás 2) + és D közötti besorolás Rendszercímke vezérlővel. ErP 55 C ErP 35 C A OSZTÁLYÚ VÍZSZIVATTYÚ AUTOMATIKUS FORDULATSZÁM- SZABÁLYOZÁSSAL FOLYAMATOS FŰTÉS -20 C-ig T-CAP 60 C-os ELŐREMENŐ VÍZHŐM. HMV -28 C-ig FŰTÉS ÜZEMMÓD VÍZSZŰRŐ STOP ELZÁRÓSZELEP ÁRAMLÁSÉRZÉKELŐ KAZÁNNAL ÖSSZEKÖTHETŐ SZOLÁR KÉSZLET KORSZERŰ VEZÉRLÉS INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. GOOD DESIGN FORMATERVEZÉSI DÍJ 2017: A H-generációs All in One és split beltéri egységek elnyerték a rangos IF Formatervezési díjat 2017-ben. 49

48 R410A High Performance monoblokk AQUAREA H-GENERÁCIÓS HIGH PERFORMANCE MONOBLOKK EGYFÁZISÚ. FŰTŐ ÉS HŰTŐ - MDC Az Aquarea MDC meglévő rendszerekhez, a kazánt kisegítő eszközként is alkalmazható, de új kialakítású rendszerként, padlófűtéssel és alacsony hőmérsékletű radiátorokkal, vagy akár fan-coil fűtőrendszerrel kombinálva is kiválóan üzemeltethető. A hatékonyság növelése és a környezeti hatás minimalizálása érdekében a termékcsalád egyes tagjai szolár készlethez is csatlakoztathatók. A fűtés és hűtés pontosabb vezérlése és felügyelete érdekében a rendszerhez termosztát is csatlakoztatható. Az időjárás viszontagságaitól függetlenül az Aquarea akár -20 C-on is üzemel. A monoblokk kivitel új és meglévő lakóingatlanokba is egyszerűen telepíthető. Műszaki szempontok Választható okostelefonos irányítás 5 9 kw-os teljesítmény, egyfázisú rendszerek A hidraulikus egység maximális kilépő hőmérséklete: 55 C Akár -20 C-os külső hőmérséklet esetén is működik. Hűtőhőmérséklet tartomány: 5 20 C CZ-TAW1 Felhőalapú csatlakozás. A felhasználó által történő vezérléshez és a telepítést végző szakember által történő karbantartáshoz. ErP 55 C és G közötti besorolás ErP 35 C és G közötti besorolás + 35 C RENDSZERCÍMKE + és D közötti besorolás Egyfázisú, fűtő és hűtő Kültéri egység WH-MDC05H3E5 WH-MDC07H3E5 WH-MDC09H3E5 WH-MDC12H6E5 WH-MDC16H6E5 Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 5,00 7,00 9,00 12,00 16,00 COP (levegő +7 C, víz 35 C) W/W 5,08 4,52 4,29 4,74 4,28 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 4,80 6,60 6,80 11,40 13,00 COP (levegő +2 C, víz 35 C) W/W 3,36 3,30 3,18 3,44 3,28 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 4,70 5,50 6,40 10,00 11,40 COP (levegő -7 C, víz 35 C) W/W 2,85 2,70 2,60 2,73 2,57 Hűtőteljesítmény (levegő 35 C, víz 7 C) kw 4,50 6,00 7,00 10,00 12,20 EER (levegő 35 C, víz 7 C) W/W 3,28 2,78 2,60 2,81 2,56 Energiahatékonysági osztály 35 C¹ / 55 C-on¹ i / i i / i i / i i / i i / i Rendszercímke 35/55 C-on² j / i j / i j / i j / i j / i Hangnyomás Fűtés / hűtés db(a) 49 / / / / / 54 Hangerő Fűtés / hűtés db 65 / / / / / 72 Méretek Ma x Szé x Mé mm 865 x 1283 x x 1283 x x 1283 x x 1283 x x 1283 x 320 Nettó tömeg kg Hűtőközeg (R410A)³ kg / TCO 2 egy. 1,30 / ,35 / ,35 / ,10 / 4,385 2,10 / 4,385 Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ A energiaosztályú Sebességfokozatok száma Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú szivattyú Felvett teljesítmény (min./max.) W 34 / / / / / 120 Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 14,3 20,1 25,8 34,4 45,9 A beépített elektromos fűtőbetét teljesítménye kw Felvett teljesítmény Fűtés kw 0,985 1,55 2,10 2,53 3,74 Hideg kw 1,37 2,16 2,69 3,56 4,76 Üzemi és indító Fűtés A 4,7 7,2 9,6 11,7 16,9 áramerősség Hideg A 6,3 9,9 12,2 16,2 21,5 1. áramerősség A 13,0 21,0 22,9 24,0 26,0 2. áramerősség A 13,0 13,0 13,0 26,0 26,0 Ajánlott biztosíték A 30 / / / / / 30 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 3 x 4,0 vagy 6,0 / 3 x 4,0 3 x 4,0 vagy 6,0 / 3 x 4,0 3 x 4,0 vagy 6,0 / 3 x 4,0 3 x 4,0 vagy 6,0 / 3 x 4,0 3 x 4,0 vagy 6,0 / 3 x 4,0 Üzemelési tartomány Külső környezet C -20 ~ ~ ~ ~ ~ +35 Vízkimenet Fűtés C 20 ~ ~ ~ ~ ~ 55 Hideg C 5 ~ 20 5 ~ 20 5 ~ 20 5 ~ 20 5 ~ 20 Kiegészítők PAW-TD20C1E5 PAW-TD30C1E5 PAW-TG20C1E3STD-1 PAW-TG30C1E3STD-1 PAW-3WYVLV-SI 200 l-es tartály - rozsdamentes acél 300 l-es tartály - rozsdamentes acél 200 l-es tartály - zománcozott 300 l-es tartály - zománcozott 3 utas szelep Kiegészítők PAW-BTANK50L CZ-TAW1 PAW-A2W-RTWIRED 50 l-es puffertartály Aquarea Smart Cloud vezeték nélküli vagy vezetékes hálózaton keresztül történő távvezérléshez és távoli karbantartáshoz Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. A hivatalos szervizpartner vagy a beszerelést végző hivatalos szakember a távirányító segítségével egy speciális művelettel a helyszínen engedélyezheti a hűtés üzemmódot. 1) és G közötti besorolás 2) + és D közötti besorolás Rendszercímke vezérlővel. 3) A WH-MDC modellek hermetikus szigeteléssel rendelkeznek. ErP 55 C ErP 35 C A OSZTÁLYÚ VÍZSZIVATTYÚ AUTOMATIKUS FORDULATSZÁM- SZABÁLYOZÁSSAL 5,08 COP NAGY TELJESÍTMÉNY HMV -20 C-ig FŰTÉS ÜZEMMÓD VÍZSZŰRŐ STOP ELZÁRÓSZELEP ÁRAMLÁSÉRZÉKELŐ KAZÁNNAL ÖSSZEKÖTHETŐ SZOLÁR KÉSZLET KORSZERŰ VEZÉRLÉS INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. 50

49 ÚJ / AQUAREA T-CAP monoblokk R410A AQUAREA H-GENERÁCIÓS T-CAP MONOBLOKK EGYFÁZISÚ / HÁROMFÁZISÚ. FŰTŐ ÉS HŰTŐ - MXC Az MXC ideális azokba a lakóingatlanokba, amelyek nem rendelkeznek külső kazánnal, és kiegyensúlyozott teljesítményszintet igényelnek. A T-CAP a Total Capacity (teljes kapacitás) rövidítése. Ez a készülékcsalád külső elektromos rásegítő fűtés nélkül is képes a névleges teljesítmény fenntartására, akár -15 C-os külső hőmérséklet esetén is. A T-CAP bármely külső hőmérséklet, vagy bármilyen vízhőmérséklet esetén képes kiemelkedő hatékonyságot biztosítani. Az MXC meglévő rendszerekhez, a kazánt kisegítő eszközként is alkalmazható, de új kialakítású rendszerként, padlófűtéssel és alacsony hőmérsékletű radiátorokkal, vagy akár fan-coil fűtőrendszerrel kombinálva is kiválóan üzemeltethető. A hatékonyság növelése és a környezeti hatás minimalizálása érdekében a termékcsalád egyes tagjai szolár készlethez is csatlakoztathatók. A fűtés és hűtés pontosabb vezérlése és felügyelete érdekében a rendszerhez termosztát is csatlakoztatható. Műszaki szempontok A szobahőmérséklet hatékony szabályozása a kültéri és a beltéri hőmérséklet alapján, az Aquarea Manager segítségével. Választható okostelefonos irányítás 9 16 kw között, egyfázisú és háromfázisú A hidraulikus egység maximális kilépő hőmérséklete: 55 C Akár -20 C-os külső hőmérséklet esetén is működik. Hűtőhőmérséklet tartomány: 5 20 C CZ-TAW1 Felhőalapú csatlakozás. A felhasználó által történő vezérléshez és a telepítést végző szakember által történő karbantartáshoz. ErP 55 C és G közötti besorolás ErP 35 C és G közötti besorolás + 35 C RENDSZERCÍMKE + és D közötti besorolás Kísérleti adatok Egyfázisú Háromfázisú Kültéri egység WH-MXC09H3E5 WH-MXC12H6E5 WH-MXC09H3E8 WH-MXC12H9E8 WH-MXC16H9E8 Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 9,00 12,00 9,00 12,00 16,00 COP (levegő +7 C, víz 35 C) W/W 4,84 4,74 4,84 4,74 4,28 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 9,00 12,00 9,00 12,00 16,00 COP (levegő +2 C, víz 35 C) W/W 3,59 3,44 3,59 3,44 3,10 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 9,00 12,00 9,00 12,00 16,00 COP (levegő -7 C, víz 35 C) W/W 2,85 2,72 2,85 2,72 2,49 Hűtőteljesítmény (levegő 35 C, víz 7 C) kw 7,00 10,00 7,00 10,00 12,20 EER (levegő 35 C, víz 7 C) W/W 3,17 2,81 3,17 2,81 2,56 Energiahatékonysági osztály 35 C¹ / 55 C-on¹ i / i i / i i / i i / i i / i Rendszercímke 35/55 C-on² j / i i / i Hangnyomás Fűtés / hűtés db(a) 51 / / / / / 54 Hangerő Fűtés / hűtés db 68 / / / / / 71 Méretek Ma x Szé x Mé mm 1410 x 1283 x x 1283 x x 1283 x x 1283 x x 1283 x 320 Nettó tömeg kg Hűtőközeg (R410A)³ kg / TCO 2 egy. 2,30 / 4,802 2,30 / 4,802 2,30 / 4,802 2,30 / 4,802 2,35 / 4,907 Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ A energiaosztályú Sebességfokozatok száma Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú Változtatható fordulatszámú szivattyú Felvett teljesítmény (min./max.) W 32 / / / / / 120 Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 25,8 34,4 25,8 34,4 45,9 A beépített elektromos fűtőbetét teljesítménye kw Felvett teljesítmény Fűtés kw 1,86 2,53 1,86 2,53 3,74 Hűtés kw 2,21 3,56 2,21 3,56 4,76 Üzemi és indító Fűtés A 8,8 11,7 3,0 4,0 5,7 áramerősség Hűtés A 10,4 16,5 3,5 5,3 7,1 1. áramerősség A 29,0 29,0 14,7 11,9 15,5 2. áramerősség A 13,0 26,0 13,0 13,0 13,0 Ajánlott biztosíték A 30 / / / / / 16 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 3 x 4,0 vagy 6,0 / 3 x 4,0 3 x 4,0 vagy 6,0 / 3 x 4,0 5 x 1,5 / 3 x 1,5 5 x 1,5 / 5 x 1,5 5 x 1,5 / 5 x 1,5 Üzemelési tartomány Külső környezet C -20 ~ ~ ~ ~ ~ +35 Vízkimenet Fűtés C 25 ~ ~ ~ ~ ~ 60 Hűtés C 5 ~ 20 5 ~ 20 5 ~ 20 5 ~ 20 5 ~ 20 Kiegészítők PAW-TD20C1E5 PAW-TD30C1E5 PAW-TG20C1E3STD-1 PAW-TG30C1E3STD-1 PAW-3WYVLV-SI PAW-BTANK50L 200 l-es tartály - rozsdamentes acél 300 l-es tartály - rozsdamentes acél 200 l-es tartály - zománcozott 300 l-es tartály - zománcozott Külső 3 utas szelep 50 l-es puffertartály Kiegészítők PA-AW-WIFI-1TE CZ-TAW1 PAW-A2W-BIV PAW-FILTER PAW-A2W-RTWIRED Wifi interfész Aquarea Smart Cloud vezeték nélküli vagy vezetékes hálózaton keresztül történő távvezérléshez és távoli karbantartáshoz Bivalens vezérlő Szűrő Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. 1) és G közötti besorolás 2) + és D közötti besorolás Rendszercímke vezérlővel. 3) A WH-MXC modellek hermetikus szigeteléssel rendelkeznek. * Kísérleti adatok. ErP 55 C ErP 35 C A OSZTÁLYÚ VÍZSZIVATTYÚ AUTOMATIKUS FORDULATSZÁM- SZABÁLYOZÁSSAL -15 C-ig FOLYAMATOS FŰTÉS T-CAP 60 C-os ELŐREMENŐ VÍZHŐM. HMV -20 C-ig FŰTÉS ÜZEMMÓD KAZÁNNAL ÖSSZEKÖTHETŐ SZOLÁR KÉSZLET INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. 51

50 R407C HT split F GENERÁCIÓS AQUAREA HT SPLIT EGYFÁZISÚ / HÁROMFÁZISÚ. CSAK FŰTŐ - SHF Az Aquarea HT önmagában is képes a 65 C-os meleg víz előállítására. Magas hőmérsékletű (például öntöttvas) radiátorokkal felszerelt házakban az Aquarea High Temperature Solution (Aquarea magas hőmérsékletű hőszivattyú) a megfelelő választás, hiszen az Aquarea HT hőszivattyú akár -20 C fokos külső hőmérséklet esetén is 65 C-os vizet szolgáltat. Választható okostelefonos irányítás 9 12 kw között, egyfázisú és háromfázisú A hidraulikus egység maximális kilépő hőmérséklete: 65 C Akár -20 C-os külső hőmérséklet esetén is működik. Maximum 20 m szintkülönbség a kültéri egység és a hidraulikus modul között Műszaki szempontok Távirányító funkciók A szobahőmérséklet hatékony szabályozása a kültéri és a beltéri hőmérséklet alapján, az Aquarea Manager segítségével ErP 55 C és G közötti besorolás ErP 35 C és G közötti besorolás 35 C RENDSZERCÍMKE + és D közötti besorolás Egyfázisú (elektromos bekötés a beltéri egységbe) Háromfázisú (elektromos bekötés a beltéri egységbe) Készlet KIT-WHF09F3E5 KIT-WHF12F6E5 KIT-WHF09F3E8 KIT-WHF12F9E8 Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 9,00 12,00 9,00 12,00 COP (levegő +7 C, víz 35 C) W/W 4,64 4,46 4,64 4,46 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 9,00 12,00 9,00 12,00 COP (levegő +2 C, víz 35 C) W/W 3,45 3,26 3,45 3,26 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 9,00 12,00 9,00 12,00 COP (levegő -7 C, víz 35 C) W/W 2,74 2,52 2,74 2,52 Fűtőteljesítmény (levegő +7 C, víz 65 C) kw 9,00 12,00 9,00 12,00 COP (levegő +7 C, víz 65 C) W/W 2,48 2,41 2,48 2,41 Fűtőteljesítmény (levegő +2 C, víz 65 C) kw 9,00 10,30 9,00 10,30 COP (levegő +2 C, víz 65 C) W/W 2,06 2,01 2,06 2,01 Fűtőteljesítmény (levegő -7 C, víz 65 C) kw 9,00 9,60 9,00 9,60 COP (levegő -7 C, víz 65 C) W/W 1,79 1,77 1,79 1,77 Energiahatékonysági osztály 35 C¹ / 55 C-on¹ i / i i / i i / i i / i Rendszercímke 35/55 C-on² i / i i / i i / i i / i Beltéri egység WH-SHF09F3E5 WH-SHF12F6E5 WH-SHF09F3E8 WH-SHF12F9E8 Hangnyomás db(a) Méretek Ma x Szé x Mé mm 892 x 502 x x 502 x x 502 x x 502 x 353 Nettó tömeg kg Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ R 1 ¼ R 1 ¼ Szivattyú Sebességfokozatok száma Felvett teljesítmény (min./max.) W 38 / / / / 106 Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 25,8 34,4 25,8 34,4 A beépített elektromos fűtőbetét teljesítménye kw Ajánlott biztosíték A 30 / / / / 16 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 3 x 4,0 vagy 6,0 / 3 x 4,0 3 x 4,0 vagy 6,0 / 3 x 4,0 5 x 1,5 / 3 x 1,5 5 x 1,5 / 5 x 1,5 Kültéri egység WH-UH09FE5 WH-UH12FE5 WH-UH09FE8 WH-UH12FE8 Hangnyomásszint / Hangerőszint db(a) / db 51 / / / / 67 Méretek / nettó tömeg Ma x Szé x Mé mm / kg 1340 x 900 x 320 / x 900 x 320 / x 900 x 320 / x 900 x 320 / 110 Hűtőközeg (R407C) kg / TCO 2 egy. 2,90 / 5,145 2,90 / 5,145 2,90 / 5,145 2,90 / 5,145 Vezeték átmérő Folyadék / gáz Col (mm) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) 3/8 (9,52)/ 5/8 (15,88) Csővezetékhossz tartomány m 3 ~ 30 3 ~ 30 3 ~ 30 3 ~ 30 Szintkülönbség (beltéri/kültéri) m Csővezetékhossz kiegészítő hűtőgáz esetén m A kiegészítő hűtőgáz mennyisége g/m Üzemelési tartomány Külső környezet C -20 ~ ~ ~ ~ +35 Vízkimenet C 25 ~ ~ ~ ~ 65 Kiegészítők PAW-TD20C1E5 PAW-TD30C1E5 PAW-TG20C1E3STD-1 PAW-TG30C1E3STD-1 PAW-3WYVLV-SI 200 l-es tartály - rozsdamentes acél 300 l-es tartály - rozsdamentes acél 200 l-es tartály - zománcozott 300 l-es tartály - zománcozott Külső 3 utas szelep Kiegészítők PAW-BTANK50L PA-AW-WIFI-1TE PAW-A2W-BIV PAW-FILTER PAW-A2W-RTWIRED 50 l-es puffertartály Wifi interfész Bivalens vezérlő Szűrő Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. 1) és G közötti besorolás 2) + és D közötti besorolás Rendszercímke vezérlővel. ErP 55 C ErP 35 C A OSZTÁLYÚ VÍZSZIVATTYÚ 7 SEBESSÉG 65 C-os KILÉPŐ VÍZ MAGAS HŐMÉRSÉKLET HMV -20 C-ig FŰTÉS ÜZEMMÓD KAZÁNNAL ÖSSZEKÖTHETŐ SZOLÁR KÉSZLET INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. 52

51 ÚJ / AQUAREA HT monoblokk R407C AQUAREA G GENERÁCIÓS HT MONOBLOKK EGYFÁZISÚ. CSAK FŰTŐ - MHF Az Aquarea HT önmagában is képes a 65 C-os víz előállítására. Magas hőmérsékletű (például öntöttvas) radiátorokkal felszerelt házakban az Aquarea High Temperature Solution (Aquarea magas hőmérsékletű hőszivattyú) a megfelelő választás, hiszen az Aquarea HT hőszivattyú akár -20 C fokos külső hőmérséklet esetén is 65 C-os vizet szolgáltat. Műszaki szempontok A szobahőmérséklet hatékony szabályozása a kültéri és a beltéri hőmérséklet alapján, az Aquarea Manager segítségével. Választható okostelefonos irányítás 9 12 kw között, egyfázisú és háromfázisú A hidraulikus egység maximális kilépő hőmérséklete: 65 C Akár -20 C-os külső hőmérséklet esetén is működik. ErP 55 C és G közötti besorolás ErP 35 C és G közötti besorolás 35 C RENDSZERCÍMKE + és D közötti besorolás Egyfázisú Kültéri egység WH-MHF09G3E5 WH-MHF12G6E5 Fűtőteljesítmény (levegő +7 C, víz 35 C) kw 9,00 12,00 COP (levegő +7 C, víz 35 C) W/W 4,64 4,46 Fűtőteljesítmény (levegő +2 C, víz 35 C) kw 9,00 12,00 COP (levegő +2 C, víz 35 C) W/W 3,45 3,26 Fűtőteljesítmény (levegő -7 C, víz 35 C) kw 9,00 12,00 COP (levegő -7 C, víz 35 C) W/W 2,74 2,52 Fűtőteljesítmény (levegő +7 C, víz 65 C) kw 9,00 12,00 COP (levegő +7 C, víz 65 C) W/W 2,48 2,41 Fűtőteljesítmény (levegő +2 C, víz 65 C) kw 9,00 10,30 COP (levegő +2 C, víz 65 C) W/W 2,06 2,01 Fűtőteljesítmény (levegő -7 C, víz 65 C) kw 9,00 9,60 COP (levegő -7 C, víz 65 C) W/W 1,79 1,77 Energiahatékonysági osztály 35 C¹ / 55 C-on¹ i / i i / i Rendszercímke 35/55 C-on² i / i i / i Hangnyomás db(a) Hangerő db Méretek Ma x Szé x Mé mm 1410 x 1283 x x 1283 x 320 Nettó tömeg kg Hűtőközeg (R407C)³ kg / TCO2 egy. 1,92 / 3,406 1,92 / 3,406 Vízvezeték-csatlakozás Col R 1 ¼ R 1 ¼ Szivattyú Sebességfokozatok száma 7 7 Felvett teljesítmény (min./max.) W Fűtővíz térfogatáram ( T=5 K. 35 C) l/perc 25,8 34,4 A beépített elektromos fűtőbetét teljesítménye kw 3 6 Felvett teljesítmény kw 1,94 2,69 Üzemi és indító áramerősség A 9,3 12,8 1. áramerősség A 28,5 29,0 2. áramerősség A 13,0 26,0 Ajánlott biztosíték A 30 / / 30 Ajánlott kábelméret (1. és 2. tápvezeték) mm² 3 x 4,0 vagy 6,0 / 3 x 4,0 3 x 4,0 vagy 6,0 / 3 x 4,0 Üzemelési tartomány Külső környezet C -20 ~ ~ +35 Vízkimenet C 25 ~ ~ 65 Kiegészítők PAW-TD20C1E5 PAW-TD30C1E5 PAW-TG20C1E3STD-1 PAW-TG30C1E3STD-1 PAW-3WYVLV-SI 200 l-es tartály - rozsdamentes acél 300 l-es tartály - rozsdamentes acél 200 l-es tartály - zománcozott 300 l-es tartály - zománcozott Külső 3 utas szelep Kiegészítők PAW-BTANK50L PA-AW-WIFI-1TE PAW-A2W-BIV PAW-FILTER PAW-A2W-RTWIRED 50 l-es puffertartály Wifi interfész Bivalens vezérlő Szűrő Szoba termosztát Az EER és COP számítása az EN nek megfelelően történt. A hangnyomás mérésére a kültéri egységtől 1 m-re, 1,5 m-es magasságban került sor. Fűtés hangnyomásszintje +7 C-on (55 C-os fűtővíz-hőmérséklet esetén). Teljesítményadatok az EN14511 szabvány alapján. 1) és G közötti besorolás 2) + és D közötti besorolás Rendszercímke vezérlővel. 3) A WH-MHF modellek hermetikus szigeteléssel rendelkeznek. ErP 55 C ErP 35 C A OSZTÁLYÚ VÍZSZIVATTYÚ 7 SEBESSÉG 65 C-os KILÉPŐ VÍZ MAGAS HŐMÉRSÉKLET HMV -20 C-ig FŰTÉS ÜZEMMÓD KAZÁNNAL ÖSSZEKÖTHETŐ SZOLÁR KÉSZLET INTERNET CONTROL BMS CSATLAKOZÁSI LEHETŐSÉGEK 5 ÉV GARANCIA A KOMPRESSZORRA INTERNET CONTROL: Választható. 53

52 AQUAREA AIR RADIÁTOROK. FAN-COIL KÉSZÜLÉKEK HŐSZIVATTYÚS ALKALMAZÁSOKHOZ Új, rendkívül alacsony hőmérsékletű radiátorcsalád hőszivattyús alkalmazáshoz: Aquarea Air 200/700/900 sugárzó hőhatással A vékony Aquarea Air radiátorok kiemelkedően hatékony hőmérsékletszabályozást biztosítanak. Az alig 13 cm-es mélységű radiátorok a technológia élvonalát képviselik. Az Aquarea Air könnyedén beleolvad az otthoni környezetbe - az elegáns formatervezés és a gondos finomítások minden apró részletében megmutatkoznak. A kivételesen magas szellőztetési hatékonyság a motor jelentősen csökkentett energia-felhasználásának (alacsony teljesítményfelvételének) köszönhető. A ventilátor fordulatszámát folyamatosan szabályozza az arányos belső szabályozó taggal rendelkező hőmérséklet-vezérlő, ami mindenképpen előnyös a nyári hőmérséklet és páratartalom szabályozása tekintetében. Hagyományos öntöttvas radiátorokkal. Aquarea Air radiátorokkal. 2,0 kw 2,0 kw 65 C-os víz szükséges. 35 C-os víz szükséges. Műszaki szempontok: Előlap-fűtés sugárzó hőhatással Nagy fűtőteljesítmény (a fő ventilátor működése nélkül) 4 ventilátorfokozat és teljesítmény Exkluzív forma Rendkívül kompakt (mélysége csak 12,9 cm) Hűtés és páramentesítés funkció is lehetséges (kondenzátum-elvezetés szükséges) Tartalmazza a 3 utas szelepet (a rendszert nem kell túlfolyószeleppel ellátni, ha háromnál több radiátort szerelnek fel). Érintőképernyős termosztát Minden hőmérsékleti görbe és teljesítményadat megtalálható a weboldalon. Fan-coil készülékek hőszivattyús alkalmazásokhoz PAW-AAIR PAW-AAIR PAW-AAIR Teljes fűtőteljesítmény W Víz térfogatárama kg/h 23,7 27,5 37,3 80,8 98,0 38,4 61,9 121,8 177,5 204,3 47,0 81,7 152,4 244,2 292,9 Víznyomás-csökkenés kpa 0,1 0,2 0,4 2,0 2,9 0,1 0,1 0,3 0,8 1,0 0,1 0,2 0,5 1,6 2,2 m³/perc 0,5 0,6 0,9 1,9 2,7 0,7 1,4 2,6 4,2 5,3 0,9 1,8 4,1 6,1 7,7 Levegőáram Fordulatszám Fő ventilátor Ki Szuper min. Min. Közepes Max. Fő ventilátor Ki Szuper min. Min. Közepes Max. Fő ventilátor Ki Szuper min. Min. Közepes Max. Maximális felvett teljesítmény W Hangnyomás db(a) 17,6 18,8 24,7 33,2 39,4 18,4 19,6 25,8 34,1 40,2 18,4 22,3 26,2 34,4 42,2 Belépő víz hőmérséklete C Kilépő víz hőmérséklete C Belépő levegő hőmérséklete C Kilépő levegő hőmérséklete C 34,5 32,6 38,9 32,0 30,0 34,9 32,4 33,3 31,8 30,6 34,8 32,5 30,2 31,1 30,6 Méret (mag. x szél. x mély.) mm 579 x 735 x x 935 x x 1135 x 129 Nettó tömeg kg Tartalmazza a 3 utas szelepet. Igen Igen Igen Érintőkijelzős termosztát Igen Igen Igen 54

53 ÚJ / AQUAREA ÚJ, SOKOLDALÚ ÉS HATÉKONY FAN-COIL TERMÉKCSALÁD. AQUAREA ÉS VRF- RENDSZEREKKEL KOMPATIBILIS FAN-COIL ÚJ 18 Új, fan-coil egységekből álló termékcsalád Fan-coil egységeink továbbfejlesztése során a legfontosabb szempont az egyszerű telepítés, valamint a zajszint és a teljesítmény javítása volt. E fejlesztési célkitűzések eredménye a fan-coil, amelynek megalkotása során figyelembe vettük vevőink elvárásait és javaslatait. Az új fan-coil termékcsalád egy lakossági és kereskedelmi célra ideális, kompakt légcsatornás sorozatból és egy kereskedelmi alkalmazásokhoz ideális, magas statikus nyomású modellből áll. Az Eurovent által tanúsított termékcsalád mindegyik tagjához leeresztő tálca és szűrő tartozik, valamint alacsony fogyasztású ventilátormotorral van felszerelve. Egyszerű karbantartás és hozzáférés. 1 Innováció az optimális komfort érdekében Új fan-coil termékcsalád fűtésre és hűtésre, 6 féle teljesítményszinttel: 2,4 és 14,8 kw közötti hűtőteljesítménnyel és 3,0 és 19,9 kw közötti fűtőteljesítménnyel. Aquarea rendszerrel vagy VRF-rendszerekkel kombinálva egész évben komfortos környezetet biztosít. 3 Jó minőségű és hatékony tekercs Lépcsős elrendezésű rézcsövekből áll, melyek mechanikusan rögzítve vannak az alumínium bordákra, ezáltal maximális hőátadási hatásfok elérését teszik lehetővé. 3 soros fő hűtöttvíz-tekerccsel felszerelve. 2 Alacsony energiafogyasztású ventilátor 5 sebességfokozat. Az egységek olyan ventilátormotor-szerkezettel vannak felszerelve, amelynek ventilátor része dinamikusan kiegyensúlyozott, és kifejezetten az optimális légáramláshoz tervezett, kettős bemeneti ívelt centrifugális kerékkel rendelkezik. 4 Egyszerű és rugalmas telepítés G2 bemeneti légszűrő mindkét oldalról és alulra Leeresztő tálca a csomagban Kísérleti adatok Kompakt egységek Magas statikus nyomás Modell PAW-FC-D24 PAW-FC-D40 PAW-FC-D55 PAW-FC-D65 PAW-FC-D90 PAW-FC-H150 Teljes hűtőteljesítmény Közepes / Csendes-magas kw 2,0 / 2,4 3,1 / 4,1 4,2 / 5,5 5,8 / 6,6 6,7 / 9,1 11,9 / 14,8 Érzékelhető hűtőteljesítmény Közepes / Csendes-magas kw 1,7 / 2,1 2,2 / 3,0 3,0 / 4,0 4,3 / 5,0 4,9 / 7,0 9,6 / 12,9 Fűtőteljesítmény Közepes / Csendes-magas kw 2,4 / 3,0 3,9 / 5,4 4,0 / 5,3 7,4 / 8,7 9,3 / 12,6 14,9 / 19,9 Áramfogyasztás Csendes-Alacsony / Közepes / Csendes-Magas W 24 / 50 / / 57 / / 76 / / 114 / / 112 / / 421 / 675 Biztosíték mérete A ,17 Méretek Ma x Szé x Mé mm 220 x 624 x x 994 x x 1179 x x 994 x x 1250 x x 1380 x 798 Méretek (tálcával és elektromos dobozzal) Ma x Szé x Mé mm 220 x 862 x x 1232 x x 1417 x x 1232 x x 1463 x x 1600 x 798 Tömeg (víztartalom nélkül) kg 15, Összesített hangerőszint Csendes-Alacsony / Közepes / Csendes-Magas db(a) 31 / 45 / / 48 / / 52 / / 59 / / 57 / / 64 / 71 Statikus nyomás Max. Pa Légáramlás¹ Közepes / Csendes-magas m³/h 388 / / / / / / 3176 Víznyomás-csökkenés Közepes / Csendes-magas kpa 9,9 / 14,3 13,0 / 22,4 25,2 / 42,2 13,9 / 17,9 22,6 / 40,3 19,8 / 26,1 Ventilátorfokozatok 3 sebesség 3 sebesség 3 sebesség 3 sebesség 3 sebesség 3 sebesség Ventilátor motor és sebességfokozatok száma Váltakozó áramú, 5 fokozatú Váltakozó áramú, 5 fokozatú Váltakozó áramú, 5 fokozatú Váltakozó áramú, 5 fokozatú Váltakozó áramú, 5 fokozatú Váltakozó áramú, 5 fokozatú Leeresztő tálca Tartozék Tartozék Tartozék Tartozék Tartozék Tartozék Légszűrő Tartozék Tartozék Tartozék Tartozék Tartozék Tartozék Vízbekötések Col 1/2 1/2 1/2 1/2 (hűtés: 1/4) 1/2 1 1) Légáramlás 0 Pa statikus nyomásnál. A teljesítményadatok alapja: Nyári levegő: 27 C /19 C (nedves hőmérséklet), hűtött víz: 7/12 C - Téli levegő: 20 C, belépő víz hőmérséklete: 50 C. 55

54 HASZNÁLATI MELEGVÍZ-TARTÁLYOK TARTÁLYOK SZÉLES VÁLASZTÉKA, MINDEN IGÉNYHEZ IGAZODVA. ÚJ 18 A Panasonic az Aquarea és a használati melegvíz-készítés legjobb kombinációját kínálja. A széles választékban 1 tartály puffertartállyal, 2 rozsdamentes A energiahatékonysági osztályú tartály és 5 zománcozott, 150 és 400 l közötti tartály is megtalálható. Új, kombinált tartály. A legjobb lehetőség a monoblokk egységekkel történő kombinált alkalmazásra. Használati melegvíz-tartály puffertartállyal. Az utólagos felszereléshez tervezett, 185 literes használati melegvíz-tartály és a 80 literes puffertartály gyorsan beépíthető a meglévő rendszerekbe. A Panasonic kifejlesztett egy tartályt, amelyben egy 80 literes puffertartály és egy 185 literes használati melegvíz-tartály található. Ez a tartály egy 3 utas szelepet és egy A energiaosztályú szivattyút is tartalmaz. Egyszerűen telepíthető, esztétikus megjelenésű, és hatékony megoldást kínál a használati meleg víz előállítására és fűtésre. PAW-TD20B8E3-1 Méret (mag. x szél. x mély.) mm 1770 x 640 x 690 Tömeg (üresen) kg 150 Térfogat l 185 Áramellátás V, fázis, Hz 230, 1, 50 Melegvíz-tartály Térfogat l 185 Max. üzemi nyomás MPa (bar) 0,8 (8) Nyomáspróba MPa (bar) 1,2 (12) Max. üzemi hőmérséklet C 90 Csatlakozások mm Ø22 Anyag S 275 JR üvegzománcozott Szigetelés Anyag, t=mm PUR, 50 Fűtőspirál felülete m² 2.1 Elektromos fűtőbetét W 3000 Energiaveszteség 65 C-on kwh / 24 h 1,3 Puffertartály Térfogat l 80 Max. üzemi nyomás MPa (bar) 0,6 (6) Nyomáspróba MPa (bar) 0,9 (9) Max. üzemi hőmérséklet C 100 Csatlakozások mm Ø22 Anyag S235 JR Szigetelés Anyag, t=mm PUR 40 mm ErP adatok Melegvíz-tároló tartály, 185 l Puffertartály, 80 l Energiahatékonysági osztály (A+...F) B B Hőtárolási veszteség W Tárolókapacitás l ) 812/2013 EU rendelet; 2) Az EN 12897:2006 szerint bevizsgálva. ÚJ, KOMBINÁLT TARTÁLY. A LEGJOBB LEHETŐSÉG A MONOBLOKK EGYSÉGEKKEL TÖRTÉNŐ KOMBINÁLT ALKALMAZÁSRA 56

55 ÚJ / AQUAREA Rozsdamentes acél tartály. A piacon elérhető legjobb hőszivattyúhoz a leghatékonyabb tartály illik. A Panasonic A energiahatékonysági osztályú rozsdamentes tartálya 200 literes és 300 literes változatban kapható. Egyik modellben sem található anód, így karbantartást nem igényelnek. Tartályok Rozsdamentes acél tartály Modell PAW-TD20C1E5 PAW-TD30C1E5 Zománcozott tartály. Zománcozott tartályokból álló széles kínálatunkkal bármilyen nagyságrendű igény kielégíthető. A kínálat 4 különböző méretű tartályból áll: 150, 200, 300 és 400 l. A 300 literes tartály 2 tekercses változatban is kapható. Vízmennyiség l Maximális vízhőmérséklet C Méretek Magasság / Átmérő mm / / 595 Tömeg / vízzel feltöltve kg 53 / 65 / Elektromos fűtőbetét kw 1,5 1,5 Áramellátás V A tartály belső anyaga Rozsdamentes acél Rozsdamentes acél Hőcserélő felület m² 1,8 1,8 Energiaveszteség 65 C-on¹ kwh / 24 h 0,99 1,13 PAW-3WYVLV-SI vagy CZ-NV1 kiegészítő 3 utas szelep Választható Választható Tartalmazza a 20 m-es hőérzékelő kábelt Igen Igen Felmelegítési idő Értékelés Energiaveszteség Értékelés Energiahatékonysági osztály (A+...F) a a Garancia 2 év 2 év Karbantartási igény Nem Nem 1) Szigetelve, az EN szabvány előírásainak megfelelően bevizsgálva. * Tartalmazza az arányos vezérlő termosztátot. Tartályok Zománcozott tartály 2 tekercses zománcozott tartály (bivalens szolár + hőszivattyúhoz) Modell PAW-TG15C1EZ** PAW-TG20C1E3STD-1 PAW-TG30C1E3STD-1 PAW-TG40C1E3STD-1 PAW-TG30C2E3STD-1 Vízmennyiség l Maximális vízhőmérséklet C Méretek Magasság / Átmérő mm / / / / / 760 Tömeg / vízzel feltöltve kg 70 / / / / / 418 Elektromos fűtőbetét kw Áramellátás V A tartály belső anyaga Zománcozott acél Zománcozott Zománcozott Zománcozott Zománcozott Hőcserélő felület m² 1,4 2,0 2,5 6,1 2,4 (hőszivattyú) + 1,0 (szolár vagy kazán) Energiaveszteség 65 C-on¹ kwh / 24 h 1,41 1,6 2,1 1,7 1,6 PAW-3WYVLV-SI vagy CZ-NV1 kiegészítő 3 utas szelep Választható Választható Választható Választható Választható Tartalmazza a 20 m-es hőérzékelő kábelt Igen Igen Igen Igen Igen Felmelegítési idő Értékelés Energiaveszteség Értékelés Energiahatékonysági osztály (A+...F) c c c b b Garancia 2 év 2 év 2 év 2 év 2 év Karbantartási igény Évente Évente Évente Évente Évente 1) Szigetelve, az EN szabvány előírásainak megfelelően bevizsgálva. * Tartalmazza az arányos vezérlő termosztátot. ** Illusztráció. 57

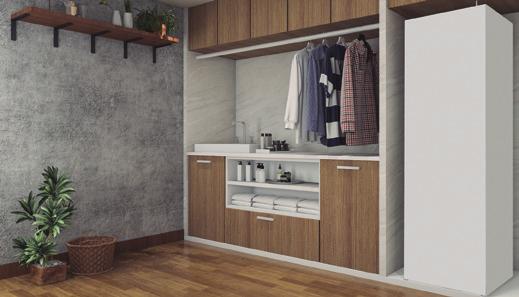

56 AQUAREA DHW Használati melegvíz-tartály beépített hőszivattyúval A hőszivattyú az egyik legnagyobb hatásfokú és legtakarékosabb megoldást kínálja a vízmelegítésre. A víztartályra szerelt szivattyú a környezeti levegőből elvont energiával 55 C-osra melegíti a vizet. Fali Aquarea DHW. Közepes kapacitású: 80/100/120 l A maximális energia-megtakarítást biztosító Aquarea DHW közepes kapacitású változata tökéletesen alkalmas a villanybojler kiváltására. A hagyományos, közepes kapacitású víztartályt egy kiemelkedő energia-hatékonyságú hőszivattyúval szereltük fel. A légcsatornás levegő-víz hőszivattyú használatával a levegő be- és kilépési pontjai szabadon megválaszthatók, így a berendezés a lakás különböző helyiségeiben (a konyhában, a fürdőszobában, a télikertben, stb.) használható. Az Aquarea DHW előnyei A csúcstechnológiájú forgókompresszor magasabb energiahatékonyságot és nagyobb teljesítménytényezőt biztosít, ami jelentős, akár 75% energiamegtakarítást eredményez. A tartály külső burkolatának belső felületét körülvevő hőcserélő megakadályozza a vízkő lerakódását, ezáltal hosszabb élettartamot biztosít. A közepes űrtartalmú Aquarea DHW tartály méreteinek és fűtőteljesítményének köszönhetően tökéletesen alkalmas a meglévő villanybojler kiváltására. Kis mérete miatt a hagyományos villanybojler korábbi helyére is felszerelhető. A kiemelkedő tisztaságú zománcozás és a nagy magnéziumelem hatékony védelmet biztosít a tartálynak. Ez a megoldás mostoha üzemi körülmények között is nagy tartósságot biztosít, a vízben lévő káros adalékanyagok használata nélkül. Padlóra szerelt, álló Aquarea DHW -7 C-on. Nagy kapacitás: 200/295 l A DHW akár -7 C külső hőmérséklet esetén is kimagasló hatékonyságot biztosít. Ez a termékcsalád lehetővé teszi kiegészítő energiaforrás (pl. napenergia) csatlakoztatását. A PAW-DHWM300AE rendszerben a hőszivattyú lehűti és szárítja a kívülről vagy az épület belsejéből szivattyúzott levegőt. A levegő belépési és kilépési pontjának kiválasztásával megvalósítható bizonyos helyiségek szellőztetése és páramentesítése, a lehűtött levegő pedig a környezetbe vagy egy hűtendő helyiségbe engedhető. 58

57 ÚJ / AQUAREA Padlóra szerelt, álló Aquarea DHW -7 C-on. Nagy kapacitás: 200/295 l. Fali Aquarea DHW. Közepes kapacitású: 80/100/120 l. Műszaki szempontok A energiahatékonysági osztály 119,1%-os energiahatékonyság ηwh¹ 1204,2 kwh éves áramfogyasztás (AEC)¹ 6,57 kwh napi áramfogyasztás (Qelec)² 55 C-os hőmérséklet-szabályozás termosztáttal 0 Value of smart Műszaki szempontok Kapacitás: 80, 100 és 120 liter Falra szerelhető, álló kivitel Üzemi hőmérséklet-tartomány: -7 C és +35 C között LCD érintőképernyő 1) 812/2013 EU rendelet; EN 16147: ) EN 16147:2010. Modell Álló, -7 C-on* Fali Hivatkozási kód PAW-DHWM200A PAW-DHWM300A PAW-DHWM300AE PAW-DHWM80ZNT PAW-DHWM100ZNT PAW-DHWM120ZNT Térfogat l Magasság / légcsatornákkal mm 1540 x 670 x x 670 x x 670 x x 506 x x 506 x x 506 x 533 Hálózati vízcsatlakozás G1 G1 G1 G 1/2 G 1/2 G 1/2 Légcsatornák mérete mm / m Ø160 / Ø160 / Ø160 / Ø125 (150 x 70) / 10 Ø125 (150 x 70) / 10 Ø125 (150 x 70) / 10 Nettó tömeg / vízzel kg 149 / / / / / / 188 Névleges elektromos teljesítmény W Szabványos vízellátási ciklus L XL XL M M M Energiafogyasztás a kiválasztott ciklusban A7 / W10-55 ¹ kwh 4,05 5,77 5,96 2,45 2,35 2,51 Energiafogyasztás a kiválasztott ciklusban A15 / W10-55 ² kwh 3,95 5,65 5,75 2,04 2,05 2,08 Használati meleg víz COP (A7 / W10-55) EN ¹ 3,00 3,33 3,30 2,65 2,63 2,61 Használati meleg víz COP (A15 / W10-55) EN ² 3,07 3,39 3,38 3,10 3,10 3,10 Energiahatékonysági osztály (A+...F) a a a a a a Teljesítményfelvétel készenléti üzemmódban az EN16147 szerint W Hangerő / hangnyomás 1 méteres magasságban db / db(a) / 58 / 58 / 58 51,0 / 39,5 51,0 / 39,5 51,0 / 39,5 Hűtőközeg R134a R134a R134a R134a R134a R134a Hűtőközeg mennyisége g Működési tartomány (levegőhőmérséklet) C -7/ +35-7/ +35-7/ +35-7/ +35-7/ +35-7/ +35 Névleges légáramlás (maximum) m³/perc 7,5 7,5 7,5 1,7-3,8 1,7-3,8 1,7-3,8 Maximális nyomásesés (5,5 m³/perc (60%) volumetrikus áramlási sebesség mellett) Pa Nyomásesés 2,5m³/perc mellett (60%/80%) (maximum) 3 Pa 70 (90) 70 (90) 70 (90) Zománcozott acéltartály / magnézium védőanód + / + + / + + / + + / + + / + + / + Szigetelés átlagos vastagsága mm Hőcserélő külső hőforráshoz (m² felület / csatlakozás) 2,7 / G1 Maximális áramfogyasztás fűtőbetét nélkül W Maximális áramfogyasztás fűtőbetéttel W Elektromos fűtőbetétek száma x teljesítménye W 2 x x x x x x 1000 Feszültség / frekvencia V / Hz 230 / / / / / / 50 Elektromos védelem A Nedvesség elleni védelem IP24 IP24 IP24 IP24 IP24 IP24 Üzemi nyomás (víztartály / hőcserélő) MPa (bar) 0,6 (6) / 0,9 (9) 0,6 (6) / 0,9 (9) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) Fűtés hőszivattyúval Min. / Max. C 55 / / / / 55 / 55 / Fűtés elektromos fűtőbetéttel C Hűtőközeg (R134a) 4 kg / TCO 2 egy. 1,100 / 1,573 1,100 / 1,573 1,100 / 1,573 0,540 / 0,772 0,540 / 0,772 0,540 / 0,772 1) Használati meleg víz felmelegítése 55 C-ra 7 C-os belépő levegőhőmérséklet, 89%-os páratartalom és 10 C-os belépő vízhőmérséklet mellett. Az EN16147 szerint. 2) Használati meleg víz felmelegítése 55 C-ra 15 C-os belépő levegőhőmérséklet, 74%-os páratartalom és 10 C-os belépő vízhőmérséklet mellett. Az EN16147 szerint. 3) 60%-os normál ventilátor-fordulatszám, 80%-os magas ventilátor-fordulatszám (speciális beállítás). 4) Az Aquarea DHW egységek hermetikus szigeteléssel rendelkeznek. * Nyomás alatt történő csatlakoztatás esetén biztonsági szelep használata kötelező. Nyomástartó Csúcsminőségű szigetelés Gyors fűtés Légcsatornák Kiegészítő fűtő energiaforrás Elektronikus szabályozás Közvetett fűtési üzemmód Padlóra szerelhető, álló érintőképernyővel kivitel Falra szerelhető, álló kivitel Külső hőcserélő Maznéziumanódos korrózióvédelem 59

58 KIEGÉSZÍTŐK ÉS VEZÉRLÉS Opcionális nyomtatott áramkör a kiegészítő funkciókhoz Jégmentesítő kiegészítők CZ-NE1P Alaptárcsa melegítő (a régi split és monoblokk rendszerekhez; a 3 és 5 kw-os modellekhez nem alkalmas). CZ-NS2P Nyomtatott áramkör a szolár csatlakozókészlethez, monoblokk rendszerekhez CZ-NS3P Nyomtatott áramkör a szolár csatlakozókészlethez, 6 és 9 kw-os monoblokk rendszerekhez CZ-NS4P Nyomtatott áramkör a H-generációs berendezések kiegészítő funkcióihoz CZ-NE2P Alaptárcsa melegítő (a 3 és 5 kw-os modellekhez). CZ-NE3P Vezérelt alaplemez fűtés a H generációhoz. Kiegészítők az All In One modellekhez Kiegészítők az Aquarea Air-hez PAW-AAIR-LEGS-1 2 lábból álló készletek az Aquarea Air padlón történő megtámasztásához és a vízcsövek védelme érdekében Kiegészítők az Aquarea DHW-hez PAW-ADC-PREKIT-1 Flexibilis csövek és fali rögzítő lemez a H-generációs All in One modellhez PAW-ADC-PREKIT Flexibilis csövek és fali rögzítő lemez a G generációs All in One modellhez PAW-ADC-CV150 Dekoratív mágneses oldalsó burkolat PAW-DHWE2C Választható 2 kw-os elektromos fűtőberendezés az álló modellhez PAW-DHWE3C Választható 3 kw-os elektromos fűtőberendezés az álló modellhez Speciális kültéri tartóelemek Víztartály kiegészítők PAW-TS1 Tartályérzékelő 6 m hosszú kábellel PAW-WTRAY Kondenzvíz-gyűjtő tálca (kompatibilis a talppal) PAW-GRDSTD40 Kültéri állvány PAW-GRDBSE20 Kültéri talp a zaj és rezgések elnyelésére (600 x 95 x 130 mm, 500 kg) PAW-TS2 Tartályérzékelő 20 m hosszú kábellel PAW-TS4 Tartályérzékelő 6 m hosszú kábellel és mindössze 6 mm-es átmérővel CZ-TK1 Hőmérséklet-érzékelő készlet a más gyártótól származó tartályokhoz (sárgaréz hüvellyel és 6 méter hosszú kábellel az érzékelő számára) Hidraulikus kiegészítők PAW-2PMP2ZONE 2 zónás készlet, hidraulikus kapcsolóval, elosztóval, 2 A energiaosztályú szivatytyúval, 1 keverőszeleppel PAW-A2W-2ZONECVR Dobozfedél 2 zónás készlethez PAW-FILTER-ONLY* Szűrő 1 -os csővel (a H-generációhoz nem szükséges) PAW-A2WFILTERFLOW* Szűrő és vízátfolyás-mérő (a H-generációhoz nem szükséges) PAW-A2W-2ZONEKIT 2 zónás készlet PAW-BTANK50L 50 l-es puffertartály CZ-NV1 Előkészítés 3 utas szelephez H-generációs All in One modellhez (választható, belső térben) PAW-FILTER* 2 visszacsapó szelep + szűrő 1 -os csővel (a H-generációhoz nem szükséges) PAW-3WYVLV-SI Külső 3 utas szelep 60

59 ÚJ / AQUAREA Aquarea Manager tartozékok (nem kompatibilisek a H-generációs egységekkel) PAW-HPM1 Aquarea Manager LCD kijelzővel. PAW-HPM2 Aquarea Manager LCD nélkül. PAW-HPMED Érintőképernyő. PAW-HPMLCD LCD-kijelző a HPM Managerhez. PAW-HPMINT-U Interfész az Aquarea Manager és az Aquarea split hőszivattyú csatlakoztatásához (a HPM-mel minden paraméter a hőszivattyúról szabályozható). PAW-HPMB1 Puffertartály érzékelő. PAW-HPMDHW Puffertartály érzékelő hüvellyel. PAW-HPMINT-M Interfész az Aquarea Manager és az Aquarea monoblokk hőszivattyú csatlakoztatásához (a HPM-mel minden paraméter a hőszivattyúról szabályozható). PAW-HPMSOL1 Puffertartály érzékelő a napkollektoros rendszerhez (magasabb hőmérsékleti tartománnyal). PAW-LANCABLE Hálózati kábel. PAW-A2WSWITCH Hálózati elosztó (switch). PAW-HPMAH1 Vízáramlás-csőérzékelő a fűtőkörhöz. PAW-HPMINT-F Interfész az Aquarea Manager és az Aquarea monoblokk és F típusú split hőszivattyú csatlakoztatásához (a HPM-mel minden paraméter a hőszivattyúról szabályozható). PAW-HPMUH Kültéri hőmérséklet-érzékelő. PAW-HPMR4 Szobai érzékelő + alapérték beállítása. PAW-DEWPOINTSENSOR Harmatpont-érzékelő. Aquarea Manager készletek PAW-HPM12ZONE-U HPM szobai érzékelővel és alapértékbeállítással a split modellekhez + érzékelők. PAW-HPM12ZONE-M HPM szobai érzékelővel és alapértékbeállítással a monoblokk modellekhez + érzékelők. PAW-HPM12ZONE-UF HPM szobai érzékelővel és alapértékbeállítással az F generációs modellekhez PAW-HPM12ZONELCD-U HPM vezeték nélküli LCD szoba termosztáttal a split modellekhez + érzékelők. PAW-HPM12ZONELCD-M HPM vezeték nélküli LCD szoba termosztáttal a monoblokk modellekhez + érzékelők. PAW-HPM12ZONELCD-UF HPM vezeték nélküli LCD szoba termosztáttal az F generációs modellekhez PAW-HPM12ZONE-MF HPM szobai érzékelővel és alapértékbeállítással az F generációs modellekhez PAW-HPM12ZONELCD-M HPM vezeték nélküli LCD szoba termosztáttal az F generációs modellekhez Csatlakozási lehetőségek CZ-TAW1 Aquarea Smart Cloud vezeték nélküli vagy vezetékes hálózaton keresztül történő távvezérléshez és távoli karbantartáshoz PAW-AW-KNX-1i* KNX interfész PAW-AW-KNX-H KNX interfész a H-generációhoz PAW-AW-MBS-1* Modbus interfész PAW-AW-MBS-H Modbus interfész a H-generációhoz PA-AW-WIFI-1TE* IntesisHome interfész hőmérsékletérzékelő kiegészítővel * Nem kompatibilis a H-generációval. Vezérlő Fan-coil vezérlő Szoba termosztátok PAW-A2W-BIV Bivalens vezérlő * Nem kompatibilis a H-generációval. PAW-FC-303TC Fan-coil vezérlés PAW-A2W-RTWIRED Vezetékes LCD szoba termosztát heti időzítővel PAW-A2W-RTWIRELESS Vezeték nélküli LCD szoba termosztát heti időzítővel H-generációs érzékelők PAW-A2W-TSOD Külső környezeti érzékelő PAW-A2W-TSRT Zóna szobai érzékelő PAW-A2W-TSHC Zóna vízérzékelő PAW-A2W-TSSO Szolár érzékelő PAW-A2W-TSBU Puffertartály érzékelő 61

60 A PANASONIC AQUAREA A LEGJOBBAT KÍNÁLJA ÖNNEK ÉS OTTHONÁNAK A Panasonic minden az előírások által érintett termékhez mellékelni fogja az energiahatékonysági címkét és egy termék adatlapot, melyet a kereskedelmi partnerek, forgalmazók és vállalkozók kötelesek felhasználni a termékeink címkézéséhez. Energiahatékonysági címke Hűtőszekrények, mosogatógépek, mosógépek, sütők az egész folyamat a fehér háztartási gépekkel indult valamikor az 1990-es években. Ma már más energiafogyasztók, így a televíziók, a világítástechnikai berendezések, sőt 2014 szeptemberétől a porszívók is rendelkeznek az európai energiahatékonysági címkével óta a légkondicionálókra és hőszivattyúkra is vonatkoznak az előírások szeptemberében az előírások által érintett termékek köre a szobai fűtőberendezésekkel, a vízmelegítőkkel és a hőtárolós vízmelegítőkkel bővült. Immár a fűtő és kombinált kazánok, vízmelegítők és használati melegvíz-tartályok gyártóira is vonatkoznak bizonyos minimumkövetelmények a berendezések energiahatékonyságára. Az energiacímkék segíti a felhasználókat a vásárlási döntés meghozatalában, a termékekre vonatkozó ecodesign előírások pedig hozzájárulnak a háztartások energiaigényének csökkentéséhez, valamint a klímaváltozás hatásainak mérsékléséhez. A Panasonic segítséget nyújt a rendszer címkéjének kiszámításához szeptember 26-tól a beszerelést végző szakemberek biztosak lehetnek benne, hogy az ezután értékesített termékeken szerepel az energiahatékonysági címke, amely segítséget nyújt a dokumentumok elkészítésében. A szükséges címkéket a gyártóknak kell biztosítani a termékekhez, a beszerelést végző szakembereknek pedig egy számítás alapján el kell készíteniük a teljes fűtési rendszerre vonatkozó energiahatékonysági címkét. Új fűtési rendszer kialakításakor vagy meglévő fűtési rendszer új kazánnal, vezérlővel vagy megújuló energiaforrásokkal történő bővítésekor jelenleg és a jövőben is a beszerelést végző szakembernek kell elvégeznie a szükséges számításokat és az energiacímkék kiadását. A szakemberek munkáját segítő kalkulátorok elérhetők a oldalon. Gyártó vagy márka Termék azonosító Helyiségfűtés szimbólum Használati meleg víz szimbólum a vételezés jellegének ismertetésével Az energiahatékonysági címkén szereplő információk A hőszivattyúk értékelési rendszere kilenc hatékonysági kategóriát különböztet meg. A legjobb energiahatékonysági osztály az. Jelenleg az legjobb és a C a legroszszabb energiahatékonysági osztály. A fűtő kazánok energiahatékonyság címkéje egy G és közötti kategóriába sorolva megmutatja a berendezés hatékonyságát (melegvíz-tartályok esetén a skála G-től A-ig terjed) szeptemberében egy szigorúbb (+ kategóriától D-ig, melegvíz-tartályok esetén pedig A+ kategóriától F-ig terjedő) skálát vezetnek be. A használati melegvíz-készítés energiahatékonysági osztálya A helyiségfűtés energiahatékonysági osztálya Opcionális szimbólum, amennyiben a berendezés csak csúcsidőszakon kívül működhet A Panasonic segítséget nyújt a rendszer címkéjének kiszámításához. Látogasson el a oldalra, vagy egyszerűen csatlakozzon okostelefonjával az alábbi QR-kód segítségével. Európa hőmérsékleti térképe, három éghajlati zónával és az ezekhez tartozó névleges fűtőteljesítménnyel Kültéri és (amennyiben értelmezhető) beltéri hangerőszint 62

61 ÚJ / AQUAREA Az Aquarea alkalmazásával elérhető megtakarítás és energiahatékonyság bemutatása 125 m²-es ház Reimsben Az alábbiakban egy jellegzetes, 3 hálószobás francia ház példáján keresztül mutatjuk be a Panasonic Aquarea hőszivattyúval elérhető megtakarítási lehetőségeket.* * A számításokat a PRO Club honlapról ( elérhető Panasonic s Aquarea Designer szoftverrel végeztük. Használati meleg víz Szolgáltatás típusa Meleg víz hőszivattyúval Tartály térfogata 300 liter Átlagos napi igény 200 liter Hideg víz belépő hőmérséklete 10 C Tartály előírt hőmérséklete 50 C Csereveszteség 5 K Kiegészítő elektromos fűtés szükséges Nem Alkalmazott Panasonic hőszivattyú Leírás T-CAP 12 kw-os modell Használati melegvíz-tartály 300 literes, rozsdamentes acél Hőszivattyú típusa Levegő / víz Teljesítmény / energiafogyasztás +2 C-on (35 C-os fűtővíz-hőmérséklet esetén) Fűtés: 11,7 kw, elektromos teljesítmény: 3,4 kw Javasolt levegő térfogatáram 80,0 m³/perc Maximális előremenő hőmérséklet 55 C Üzemmód Egyértékű Kialakítás -5,0 C Felhasznált hőszivattyúk száma 1 Ventilátor teljesítménye (a hőszivattyú teljesítményadata tartalmazza: igen) 60 W Fűtési keringető szivattyú(k) energiafogyasztása 180 W Épület adatai Cím Reims (Franciaország) Épület alapterülete 125 m² Standard fűtési energiaigény 11,3 kw Belső hőnyereség 5625 kwh/év Bejövő napenergia (ablakon keresztül) 4500 kwh/év Előírt belső hőmérséklet 20 C Külső határhőmérséklet a fűtés bekapcsolásához 15 C Padlófűtés részaránya: 100% Hőelosztás Radiátoros fűtés részaránya: 0 % Falfűtés részaránya: 0 % Maximális előremenő vízhőmérséklet 55 C Maximális visszatérő vízhőmérséklet 50 C Napkollektor felület -- m² Díjszabási adatok Leírás Francia (Panasonic) Összes lekapcsolási idő 0,0 h/nap Hétvégék lekapcsolási időkkel Igen Hőszivattyú nappali díjtétele Nappali díjtétel időintervalluma 5:00-19:00 14,0 penny/kwh Hőszivattyú éjszakai díjtétele Éjszakai díjtétel időintervalluma 19:00-5:00 14,0 penny/kwh Fűtési keringető szivattyú(k) Hőszivattyúként: igen -- penny/kwh Fűtőelem monoenergetikus üzemmódhoz Hőszivattyúként: igen -- penny/kwh Fűtőelem a víz utófűtéséhez Hőszivattyúként: igen -- penny/kwh Számítási eredmények Havi hőfogyasztás kwh-ban Éves energiaköltség Hőtermelők miatt felmerült Hőfogyasztók szerinti bontásban Hőszivattyú 1600 Fűtőrendszer 1220 Melegvíz-fűtőelem 0 Használati meleg víz 225 Fűtési keringető szivattyú(k) 155 Összesen 1600 kwh Energiaigény biztosítása az Aquareával kw 12,00 8,00 4,00 0 Környezeti energia Működtetésre szolgáló energia Külső hőmérséklet ( C) Többlet energia Üzemeltetési költségek összehasonlítása Üzemeltetési költség Fűtés típusa Ár (penny) / kwh Hatásfok (%) Egyéb költség (euró/év) Összköltség (euró/év) Hőszivattyú Olaj 6, Gáz 4, Fafűtés 5, Elektromos hőtárolós kályha 12, Elektromos fűtőelem 14, kw Aquarea hőszivattyú CO 2 -kibocsátás összehasonlítása kg/év Jan. Feb. Márc. Ápr. Máj. Jún. Júl. Aug. Szept. Okt. Nov. Dec. Fűtés Meleg víz Olaj Gáz Fafűtés Éjszakai hőtárolós fűtőberendezés Elektromos fűtés CO 2 -megtakarítás összehasonlítása kg/év Éghajlati adatok Földrajzi hely Havi középhőmérséklet C-ban Reims (Franciaország) Jan. 3,4 Ápr. 8,0 Júl. 16,0 Okt. 10,4 Feb. 3,6 Máj. 11,2 Aug. 15,9 Nov. 6,7 Márc. 5,7 Jún. 14,1 Szept. 13,7 Dec. 4, Aquarea hőszivattyú Olaj Gáz Éjszakai hőtárolós fűtőberendezés Elektromos fűtés Olaj Gáz Éjszakai hőtárolós fűtőberendezés Elektromos fűtés 63

62 FŰTŐ- ÉS HŰTŐTELJESÍTMÉNY TÁBLÁZATOK A kilépő hőmérséklet és a külső hőmérséklet alapján Fűtőteljesítmény táblázat Aquarea H-generációs High Performance split egyfázisú. Fűtő és hűtő WH-UD03HE5-1 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,20 1,26 2,54 3,20 1,39 2,30 3,10 1,52 2,04 3,00 1,64 1,83 2,80 1,78 1,57 2,75 1,92 1,43-7 3,20 1,08 2,96 3,20 1,19 2,69 3,20 1,34 2,39 3,20 1,48 2,16 3,20 1,67 1,92 3,20 1,86 1,72 2 3,20 0,82 3,90 3,20 0,90 3,56 3,20 1,03 3,11 3,20 1,16 2,76 3,20 1,33 2,41 3,20 1,49 2,15 7 3,20 0,58 5,52 3,20 0,64 5,00 3,20 0,77 4,16 3,20 0,89 3,60 3,20 1,05 3,05 3,20 1,20 2, ,20 0,50 6,40 3,20 0,55 5,82 3,20 0,64 5,00 3,20 0,72 4,44 3,20 0,86 3,72 3,20 0,99 3, ,20 0,42 7,62 3,20 0,46 6,96 3,20 0,55 5,82 3,20 0,63 5,08 3,20 0,73 4,38 3,20 0,82 3,90 WH-UD05HE5-1 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,20 1,75 2,40 4,20 1,94 2,16 3,80 1,96 1,94 3,40 1,98 1,72 3,20 2,05 1,56 3,00 2,12 1,42-7 4,20 1,46 2,88 4,20 1,62 2,59 4,00 1,72 2,33 3,80 1,82 2,09 3,70 1,95 1,90 3,55 2,08 1,71 2 4,20 1,22 3,44 4,20 1,35 3,11 4,20 1,50 2,80 4,20 1,65 2,55 4,15 1,86 2,23 4,10 2,07 1,98 7 5,00 0,97 5,15 5,00 1,08 4,63 5,00 1,28 3,91 5,00 1,48 3,38 5,00 1,68 2,98 5,00 1,89 2, ,00 0,83 6,02 5,00 0,92 5,43 5,00 1,15 4,35 5,00 1,38 3,62 5,00 1,53 3,27 5,00 1,68 2, ,00 0,74 6,76 5,00 0,82 6,10 5,00 1,02 4,90 5,00 1,22 4,10 5,00 1,35 3,70 5,00 1,49 3,36 WH-UD07HE5-1 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,60 1,98 2,32 4,60 2,19 2,10 4,60 2,40 1,92 4,55 2,63 1,73 4,50 2,86 1,57-7 5,15 1,92 2,68 5,08 2,14 2,37 5,00 2,36 2,12 4,90 2,45 2,00 4,80 2,54 1,89 2 6,55 1,96 3,34 6,58 2,29 2,87 6,60 2,62 2,52 6,30 2,82 2,23 6,00 3,01 1,99 7 7,00 1,57 4,46 7,00 1,84 3,80 7,00 2,10 3,33 6,90 2,35 2,94 6,80 2,59 2, ,00 0,97 7,22 6,74 1,14 5,91 6,48 1,31 4,95 6,24 1,43 4,36 6,00 1,55 3,87 WH-UD09HE5-1 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,90 2,66 2,22 5,65 2,82 2,00 5,40 2,98 1,81 5,20 3,08 1,69 5,00 3,18 1,57-7 5,90 2,34 2,52 5,85 2,61 2,24 5,80 2,88 2,01 5,80 2,98 1,95 5,80 3,08 1,88 2 6,70 2,14 3,13 6,65 2,38 2,79 6,60 2,62 2,52 6,30 2,82 2,23 6,00 3,01 1,99 7 9,00 2,18 4,13 9,00 2,49 3,61 9,00 2,79 3,23 8,95 3,25 2,75 8,90 3,70 2, ,00 1,26 7,14 8,66 1,48 5,85 8,32 1,69 4,92 8,03 1,85 4,34 7,74 2,01 3,85 WH-UD12HE5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,30 3,46 2,69 8,90 3,62 2,46 8,50 3,79 2,24 8,10 3,95 2,05 7,50 4,05 1,85 7,00 4,16 1, ,40 3,37 3,09 10,00 3,66 2,73 9,60 3,95 2,43 9,20 4,24 2,17 8,70 4,26 2,04 8,20 4,27 1, ,80 3,10 3,81 11,40 3,31 3,44 11,00 3,53 3,12 10,60 3,74 2,83 9,80 3,94 2,49 9,10 4,14 2, ,00 2,10 5,71 12,00 2,53 4,74 12,00 2,96 4,05 12,00 3,39 3,54 12,00 3,78 3,17 12,00 4,16 2, ,00 1,38 8,70 12,00 1,66 7,23 11,80 1,94 6,08 11,70 2,23 5,25 11,50 2,49 4,62 11,40 2,74 4,16 WH-UD16HE5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,60 4,09 2,59 10,30 4,38 2,35 10,00 4,67 2,14 9,70 4,96 1,96 8,80 4,94 1,78 7,90 4,91 1, ,90 4,03 2,95 11,40 4,43 2,57 10,80 4,83 2,24 10,30 5,22 1,97 9,60 5,09 1,89 9,00 4,95 1, ,50 3,74 3,61 13,00 3,96 3,28 12,40 4,18 2,97 11,90 4,40 2,70 10,80 4,46 2,42 9,80 4,51 2, ,00 3,21 4,98 16,00 3,74 4,28 16,00 4,27 3,75 16,00 4,80 3,33 15,20 5,11 2,97 14,50 5,41 2, ,00 2,31 6,93 16,00 2,69 5,95 16,00 3,07 5,21 16,00 3,45 4,64 16,00 3,67 4,36 15,90 3,89 4,09 Tamb: környezeti hőmérséklet ( C). LWC: kilépő víz kondenzátum hőmérséklet ( C). HC: fűtőteljesítmény (kw). CC: hűtőteljesítmény (kw). IP: felvett teljesítmény (kw). A méréseket a Panasonic végezte az EN szabványnak megfelelően. Az adatok csak referenciaként szolgálnak, és nem jelentenek garanciát a teljesítményre. 64

63 ÚJ / AQUAREA Hűtőteljesítmény táblázat Aquarea H-generációs High Performance split egyfázisú. Fűtő és hűtő WH-UD03HE5-1 Tamb CC IP EER CC IP EER CC IP EER LWC ,40 0,42 5,71 4,40 0,73 6,03 3,70 0,49 7, ,20 0,73 4,38 4,10 0,86 4,77 3,50 0,59 5, ,20 1,04 3,08 3,90 1,07 3,64 3,30 0,74 4, ,90 1,20 2,42 3,50 1,20 2,92 3,00 0,88 3,41 WH-UD05HE5-1 Tamb CC IP EER CC IP EER CC IP EER LWC ,50 0,89 5,06 5,00 0,90 5,56 5,70 0,90 6, ,00 1,43 3,50 6,30 1,50 4,20 5,40 1,06 5, ,50 1,67 2,69 5,50 1,68 3,27 5,00 1,33 3, ,30 1,53 2,16 4,10 1,52 2,70 4,40 1,53 2,88 WH-UD07HE5-1 Tamb CC IP EER CC IP EER CC IP EER LWC ,80 0,80 6,00 7,20 1,16 6,21 6,00 1,13 5, ,00 1,90 3,68 8,47 1,78 4,76 6,00 1,27 4, ,00 2,28 2,63 6,60 2,48 2,66 6,00 1,68 3, ,85 2,65 1,83 6,00 2,82 2,13 4,80 1,98 2,42 WH-UD09HE5-1 Tamb CC IP EER CC IP EER CC IP EER LWC ,40 1,00 5,40 8,40 1,62 5,19 7,00 1,61 4, ,85 2,40 3,27 10,20 2,46 4,15 7,00 1,77 3, ,00 2,88 2,43 7,60 3,20 2,38 7,00 2,15 3, ,20 2,85 1,82 6,99 3,84 1,82 5,60 2,55 2,20 WH-UD12HE5 Tamb CC IP EER CC IP EER CC IP EER LWC ,86 1,18 6,66 13,15 1,40 9,39 10,00 1,73 5, ,08 2,90 4,17 15,70 2,05 7,66 10,00 1,97 5, ,00 2,56 3,91 12,00 2,67 4,49 10,00 2,40 4, ,80 3,80 2,05 11,10 3,19 3,48 8,00 2,85 2,81 WH-UD16HE5 Tamb CC IP EER CC IP EER CC IP EER LWC ,20 1,62 5,68 16,40 2,58 6,36 12,20 2,45 4, ,40 3,92 3,67 19,20 3,83 5,01 12,20 2,79 4, ,20 4,76 2,56 15,00 4,98 3,01 12,20 2,96 4, ,75 3,40 2,28 13,80 5,95 2,32 9,70 4,00 2,43 Tamb: környezeti hőmérséklet ( C). LWC: kilépő víz kondenzátum hőmérséklet ( C). HC: fűtőteljesítmény (kw). CC: hűtőteljesítmény (kw). IP: felvett teljesítmény (kw). A méréseket a Panasonic végezte az EN szabványnak megfelelően. Az adatok csak referenciaként szolgálnak, és nem jelentenek garanciát a teljesítményre. 65

64 FŰTŐ- ÉS HŰTŐTELJESÍTMÉNY TÁBLÁZATOK A kilépő hőmérséklet és a külső hőmérséklet alapján Fűtőteljesítmény táblázat Aquarea H-generációs High Performance split háromfázisú. Fűtő és hűtő WH-UD09HE8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,65 3,06 2,83 8,30 3,21 2,59 7,95 3,41 2,33 7,60 3,61 2,11 7,15 3,71 1,93 6,70 3,81 1,76-7 9,35 2,91 3,21 9,00 3,16 2,85 8,85 3,54 2,50 8,70 3,92 2,22 8,30 3,89 2,13 7,90 3,86 2,05 2 9,31 2,35 3,96 9,00 2,51 3,59 9,00 2,78 3,24 9,00 3,05 2,95 8,90 3,49 2,55 8,80 3,94 2,23 7 9,00 1,54 5,84 9,00 1,86 4,84 9,00 2,16 4,17 9,00 2,46 3,66 9,00 2,76 3,26 9,00 3,06 2, ,00 1,05 8,57 9,00 1,24 7,26 8,73 1,44 6,06 8,46 1,64 5,16 8,28 1,82 4,55 8,10 2,00 4,05 WH-UD12HE8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,30 3,46 2,69 8,90 3,62 2,46 8,50 3,79 2,24 8,10 3,95 2,05 7,50 4,05 1,85 7,00 4,16 1, ,40 3,37 3,09 10,00 3,66 2,73 9,60 3,95 2,43 9,20 4,24 2,17 8,70 4,26 2,04 8,20 4,27 1, ,80 3,10 3,81 11,40 3,31 3,44 11,00 3,53 3,12 10,60 3,74 2,83 9,80 3,94 2,49 9,10 4,14 2, ,00 2,10 5,71 12,00 2,53 4,74 12,00 2,96 4,05 12,00 3,39 3,54 12,00 3,78 3,17 12,00 4,16 2, ,00 1,38 8,70 12,00 1,66 7,23 11,80 1,94 6,08 11,70 2,23 5,25 11,50 2,49 4,62 11,40 2,74 4,16 WH-UD16HE8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,60 4,09 2,59 10,30 4,38 2,35 10,00 4,67 2,14 9,70 4,96 1,96 8,80 4,94 1,78 7,90 4,91 1, ,90 4,03 2,95 11,40 4,43 2,57 10,80 4,83 2,24 10,30 5,22 1,97 9,60 5,09 1,89 9,00 4,95 1, ,50 3,74 3,61 13,00 3,96 3,28 12,40 4,18 2,97 11,90 4,40 2,70 10,80 4,46 2,42 9,80 4,51 2, ,00 3,21 4,98 16,00 3,74 4,28 16,00 4,27 3,75 16,00 4,80 3,33 15,20 5,11 2,97 14,50 5,41 2, ,00 2,31 6,93 16,00 2,69 5,95 16,00 3,07 5,21 16,00 3,45 4,64 16,00 3,67 4,36 15,90 3,89 4,09 Hűtőteljesítmény táblázat Aquarea H-generációs High Performance split háromfázisú. Fűtő és hűtő WH-UD09HE8 Tamb CC IP EER CC IP EER CC IP EER LWC ,50 1,15 6,52 9,10 1,20 7,58 7,00 1,13 6, ,35 1,77 4,72 10,90 1,78 6,12 7,00 1,24 5, ,00 2,23 3,14 8,30 2,32 3,58 7,00 1,52 4, ,52 2,54 2,17 7,69 2,77 2,78 5,60 1,80 3,11 WH-UD12HE8 Tamb CC IP EER CC IP EER CC IP EER LWC ,86 1,18 6,66 13,15 1,40 9,39 10,00 1,73 5, ,08 2,90 4,17 15,70 2,05 7,66 10,00 1,97 5, ,00 2,56 3,91 12,00 2,67 4,49 10,00 2,40 4, ,80 3,80 2,05 11,10 3,19 3,48 8,00 2,85 2,81 WH-UD16HE8 Tamb CC IP EER CC IP EER CC IP EER LWC ,20 1,62 5,68 16,40 2,58 6,36 12,20 2,45 4, ,40 3,92 3,67 19,20 3,83 5,01 12,20 2,79 4, ,20 4,76 2,56 15,00 4,98 3,01 12,20 2,96 4, ,75 3,40 2,28 13,80 5,95 2,32 9,70 4,00 2,43 Tamb: környezeti hőmérséklet ( C). LWC: kilépő víz kondenzátum hőmérséklet ( C). HC: fűtőteljesítmény (kw). CC: hűtőteljesítmény (kw). IP: felvett teljesítmény (kw). A méréseket a Panasonic végezte az EN szabványnak megfelelően. Az adatok csak referenciaként szolgálnak, és nem jelentenek garanciát a teljesítményre. 66

65 ÚJ / AQUAREA Fűtőteljesítmény táblázat Aquarea H-generációs T-CAP split egyfázisú / háromfázisú. Fűtő és hűtő WH-UX09HE5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 3,24 2,78 9,00 3,51 2,56 9,00 3,91 2,30 9,00 4,30 2,09 9,00 4,73 1,90 9,00 5,16 1,74-7 9,00 2,71 3,32 9,00 3,16 2,85 9,00 3,62 2,49 9,00 4,07 2,21 9,00 4,27 2,11 9,00 4,46 2,02 2 9,00 2,36 3,81 9,00 2,51 3,59 9,00 2,78 3,24 9,00 3,05 2,95 9,00 3,56 2,53 9,00 4,07 2,21 7 9,00 1,64 5,49 9,00 1,86 4,84 9,00 2,16 4,17 9,00 2,46 3,66 9,00 2,76 3,26 9,00 3,06 2, ,60 1,50 9,07 13,60 1,71 7,95 13,20 1,93 6,84 12,80 2,14 5,98 12,00 2,41 4,98 11,20 2,67 4,19 WH-UX12HE5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 4,75 2,53 12,00 4,96 2,42 12,00 5,41 2,22 11,00 5,38 2,04 10,80 5,82 1,86 10,50 6,26 1, ,00 3,85 3,12 12,00 4,41 2,72 12,00 4,98 2,41 12,00 5,54 2,17 12,00 5,90 2,03 12,00 6,26 1, ,00 3,19 3,76 12,00 3,49 3,44 12,00 3,87 3,10 12,00 4,25 2,82 12,00 4,86 2,47 12,00 5,47 2, ,00 2,18 5,50 12,00 2,53 4,74 12,00 2,96 4,05 12,00 3,39 3,54 12,00 3,78 3,17 12,00 4,16 2, ,60 1,55 8,77 13,60 1,76 7,73 13,40 2,10 6,38 13,20 2,43 5,43 12,60 2,66 4,74 12,00 2,89 4,15 WH-UX09HE8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 3,24 2,78 9,00 3,51 2,56 9,00 3,91 2,30 9,00 4,30 2,09 9,00 4,73 1,90 9,00 5,16 1,74-7 9,00 2,71 3,32 9,00 3,16 2,85 9,00 3,62 2,49 9,00 4,07 2,21 9,00 4,27 2,11 9,00 4,46 2,02 2 9,00 2,36 3,81 9,00 2,51 3,59 9,00 2,78 3,24 9,00 3,05 2,95 9,00 3,56 2,53 9,00 4,07 2,21 7 9,00 1,64 5,49 9,00 1,86 4,84 9,00 2,16 4,17 9,00 2,46 3,66 9,00 2,76 3,26 9,00 3,06 2, ,60 1,50 9,07 13,60 1,71 7,95 13,20 1,93 6,84 12,80 2,14 5,98 12,00 2,41 4,98 11,20 2,67 4,19 WH-UX12HE8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 4,75 2,53 12,00 4,96 2,42 12,00 5,41 2,22 12,00 5,86 2,05 11,80 6,24 1,89 11,60 6,62 1, ,00 3,85 3,12 12,00 4,41 2,72 12,00 4,98 2,41 12,00 5,54 2,17 12,00 5,90 2,03 12,00 6,26 1, ,00 3,19 3,76 12,00 3,49 3,44 12,00 3,87 3,10 12,00 4,25 2,82 12,00 4,86 2,47 12,00 5,47 2, ,00 2,18 5,50 12,00 2,53 4,74 12,00 2,96 4,05 12,00 3,39 3,54 12,00 3,78 3,17 12,00 4,16 2, ,60 1,55 8,77 13,60 1,76 7,73 13,40 2,10 6,38 13,20 2,43 5,43 12,60 2,66 4,74 12,00 2,89 4,15 WH-UX16HE8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 6,30 2,54 16,00 6,89 2,32 16,00 7,45 2,15 16,00 8,10 1,98 16,00 8,48 1,89 15,20 8,96 1, ,00 5,85 2,74 16,00 6,42 2,49 16,00 7,00 2,29 16,00 7,57 2,11 16,00 8,10 1,98 16,00 8,62 1, ,00 4,67 3,43 16,00 5,21 3,07 16,00 5,74 2,79 16,00 6,31 2,54 16,00 6,90 2,32 16,00 7,50 2, ,00 3,35 4,78 16,00 3,74 4,28 16,00 4,30 3,72 16,00 4,80 3,33 16,00 5,43 2,95 16,00 5,91 2, ,00 2,59 6,18 16,00 3,18 5,03 16,00 3,71 4,31 16,00 4,27 3,75 16,00 4,86 3,29 16,00 5,22 3, ,00 2,02 7,92 16,00 2,58 6,20 16,00 2,91 5,50 16,00 3,36 4,76 16,00 3,74 4,28 16,00 4,00 4,00 Hűtőteljesítmény táblázat Aquarea H-generációs T-CAP split egyfázisú / háromfázisú. Fűtő és hűtő Modellek WH-UX09HE5 WH-UX12HE5 Tamb CC IP EER CC IP EER CC IP EER CC IP EER CC IP EER CC IP EER LWC ,00 1,36 5,15 8,55 1,41 6,06 7,00 1,00 7,00 10,00 1,75 5,71 13,20 1,96 6,73 10,00 1,40 7, ,65 1,91 4,01 11,10 1,98 5,61 7,00 1,10 6,36 11,20 2,67 4,19 16,50 3,01 5,48 10,00 1,60 6, ,00 2,21 3,17 9,23 2,37 3,89 7,00 1,35 5,19 10,00 3,56 2,81 12,55 3,63 3,46 10,00 1,95 5, ,25 2,66 2,35 8,55 2,71 3,15 5,60 1,60 3,50 8,00 3,35 2,39 10,00 3,46 2,89 8,00 2,30 3,48 Modellek WH-UX09HE8 WH-UX12HE8 WH-UX16HE8 Tamb CC IP EER CC IP EER CC IP EER CC IP EER CC IP EER CC IP EER LWC ,00 1,36 5,15 7,50 1,41 5,32 8,50 1,70 5,00 10,00 1,70 5, ,65 1,91 4,01 8,90 2,16 4,12 14,00 4,00 3,50 14,00 2,94 4, ,00 2,21 3,17 10,00 3,56 2,81 12,20 4,76 2,56 12,20 3,50 3, ,25 2,66 2,35 8,00 3,01 2,66 7,10 3,31 2,15 9,80 3,31 2,96 Tamb: környezeti hőmérséklet ( C). LWC: kilépő víz kondenzátum hőmérséklet ( C). HC: fűtőteljesítmény (kw). CC: hűtőteljesítmény (kw). IP: felvett teljesítmény (kw). A méréseket a Panasonic végezte az EN szabványnak megfelelően. Az adatok csak referenciaként szolgálnak, és nem jelentenek garanciát a teljesítményre. 67

66 FŰTŐ- ÉS HŰTŐTELJESÍTMÉNY TÁBLÁZATOK A kilépő hőmérséklet és a külső hőmérséklet alapján Fűtőteljesítmény táblázat Aquarea H-generációs T-CAP split háromfázisú. Kivételesen csendes kültéri egység. Fűtő és hűtő - SQC WH-UQ09HE8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 3,24 2,78 9,00 3,51 2,56 9,00 3,91 2,30 9,00 4,30 2,09 9,00 4,73 1,90 9,00 5,16 1,74-7 9,00 2,71 3,32 9,00 3,16 2,85 9,00 3,62 2,49 9,00 4,07 2,21 9,00 4,27 2,11 9,00 4,46 2,02 2 9,00 2,36 3,81 9,00 2,51 3,59 9,00 2,78 3,24 9,00 3,05 2,95 9,00 3,56 2,53 9,00 4,07 2,21 7 9,00 1,64 5,49 9,00 1,86 4,84 9,00 2,16 4,17 9,00 2,46 3,66 9,00 2,76 3,26 9,00 3,06 2, ,60 1,50 9,07 13,60 1,71 7,95 13,20 1,93 6,84 12,80 2,14 5,98 12,00 2,41 4,98 11,20 2,67 4,19 WH-UQ12HE8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 4,75 2,53 12,00 4,96 2,42 12,00 5,41 2,22 12,00 5,86 2,05 11,80 6,24 1,89 11,60 6,62 1, ,00 3,85 3,12 12,00 4,41 2,72 12,00 4,98 2,41 12,00 5,54 2,17 12,00 5,90 2,03 12,00 6,26 1, ,00 3,19 3,76 12,00 3,49 3,44 12,00 3,87 3,10 12,00 4,25 2,82 12,00 4,86 2,47 12,00 5,47 2, ,00 2,18 5,50 12,00 2,53 4,74 12,00 2,96 4,05 12,00 3,39 3,54 12,00 3,78 3,17 12,00 4,16 2, ,60 1,55 8,77 13,60 1,76 7,73 13,40 2,10 6,38 13,20 2,43 5,43 12,60 2,66 4,74 12,00 2,89 4,15 WH-UQ16HE8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 6,30 2,54 16,00 6,89 2,32 16,00 7,45 2,15 16,00 8,10 1,98 16,00 8,48 1,89 15,20 8,96 1, ,00 5,85 2,74 16,00 6,42 2,49 16,00 7,00 2,29 16,00 7,57 2,11 16,00 8,10 1,98 16,00 8,62 1, ,00 4,67 3,43 16,00 5,21 3,07 16,00 5,74 2,79 16,00 6,31 2,54 16,00 6,90 2,32 16,00 7,50 2, ,00 3,35 4,78 16,00 3,74 4,28 16,00 4,30 3,72 16,00 4,80 3,33 16,00 5,43 2,95 16,00 5,91 2, ,00 2,59 6,18 16,00 3,18 5,03 16,00 3,71 4,31 16,00 4,27 3,75 16,00 4,86 3,29 16,00 5,22 3, ,00 2,02 7,92 16,00 2,58 6,20 16,00 2,91 5,50 16,00 3,36 4,76 16,00 3,74 4,28 16,00 4,00 4,00 Hűtőteljesítmény táblázat Aquarea H-generációs T-CAP split háromfázisú. Kivételesen csendes kültéri egység. Fűtő és hűtő - SQC WH-UQ09HE8 Tamb CC IP EER CC IP EER LWC ,00 1,36 5, ,65 1,91 4, ,00 2,21 3, ,25 2,66 2,35 WH-UQ12HE8 Tamb CC IP EER CC IP EER LWC ,50 1,41 5, ,90 2,16 4, ,00 3,56 2, ,00 3,01 2,66 WH-UQ16HE8 Tamb CC IP EER CC IP EER LWC ,50 1,70 5,00 10,00 1,70 5, ,00 4,00 3,50 14,00 2,94 4, ,20 4,76 2,56 12,20 3,50 3, ,10 3,31 2,15 9,80 3,31 2,96 Tamb: környezeti hőmérséklet ( C). LWC: kilépő víz kondenzátum hőmérséklet ( C). HC: fűtőteljesítmény (kw). CC: hűtőteljesítmény (kw). IP: felvett teljesítmény (kw). A méréseket a Panasonic végezte az EN szabványnak megfelelően. Az adatok csak referenciaként szolgálnak, és nem jelentenek garanciát a teljesítményre. 68

67 ÚJ / AQUAREA Fűtőteljesítmény táblázat Aquarea H-generációs High Performance monoblokk egyfázisú. Fűtő és hűtő - MDC WH-MDC05H3E5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,13 2,02 2,54 5,00 2,20 2,27 4,88 2,39 2,04 4,75 2,57 1,85 4,08 2,29 1,78 3,40 2,00 1,70-7 4,80 1,49 3,23 4,70 1,65 2,85 4,60 1,82 2,53 4,50 1,98 2,27 4,40 2,13 2,07 4,30 2,28 1,89 2 5,10 1,34 3,81 4,80 1,43 3,36 4,50 1,52 2,96 4,20 1,61 2,61 4,10 1,67 2,46 4,00 1,72 2,33 7 5,00 0,79 6,33 5,00 0,99 5,08 5,00 1,18 4,24 5,00 1,37 3,65 5,00 1,57 3,19 5,00 1,76 2, ,85 0,77 6,29 4,83 0,89 5,46 4,82 1,00 4,82 4,80 1,12 4,29 4,74 1,25 3,81 4,68 1,37 3,42 WH-MDC07H3E5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,60 1,68 2,75 4,60 1,89 2,43 4,60 2,11 2,19 4,60 2,32 1,98 4,55 2,56 1,78 4,50 2,79 1,61-7 5,60 1,88 2,99 5,50 2,04 2,70 5,40 2,21 2,45 5,30 2,37 2,24 5,15 2,56 2,01 5,00 2,75 1,82 2 6,65 1,79 3,73 6,60 2,00 3,30 6,55 2,22 2,96 6,50 2,43 2,67 6,40 2,64 2,43 6,30 2,84 2,22 7 7,00 1,33 5,28 7,00 1,55 4,52 7,00 1,78 3,94 7,00 2,00 3,50 7,00 2,24 3,13 7,00 2,47 2, ,00 1,30 5,38 7,00 1,45 4,83 7,05 1,65 4,27 7,10 1,90 3,74 7,15 2,10 3,40 7,20 2,30 3,13 WH-MDC09H3E5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,10 2,34 2,61 5,90 2,50 2,36 5,70 2,67 2,14 5,50 2,83 1,94 5,25 2,99 1,76 5,00 3,14 1,59-7 6,55 2,26 2,90 6,40 2,46 2,60 6,25 2,66 2,35 6,10 2,86 2,13 5,95 3,06 1,95 5,80 3,25 1,78 2 6,85 1,92 3,58 6,80 2,14 3,18 6,75 2,37 2,85 6,70 2,59 2,59 6,50 2,78 2,34 6,30 2,96 2,13 7 9,00 1,80 5,01 9,00 2,10 4,29 9,00 2,41 3,74 9,00 2,71 3,32 9,00 3,01 2,99 9,00 3,31 2, ,10 1,61 5,65 9,00 1,79 5,03 9,00 2,09 4,31 9,10 2,40 3,79 9,20 2,80 3,29 9,30 3,00 3,10 WH-MDC12H6E5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,30 3,46 2,69 8,90 3,62 2,46 8,50 3,79 2,24 8,10 3,95 2,05 7,00 4,10 1, ,40 3,37 3,09 10,00 3,66 2,73 9,60 3,95 2,43 9,20 4,24 2,17 8,20 4,21 1, ,80 3,10 3,81 11,40 3,31 3,44 11,00 3,53 3,12 10,60 3,74 2,83 9,10 4,08 2, ,00 2,10 5,71 12,00 2,53 4,74 12,00 2,96 4,05 12,00 3,39 3,54 12,00 4,10 2, ,00 1,38 8,70 12,00 1,66 7,23 11,80 1,94 6,08 11,70 2,23 5,25 11,40 2,74 4,16 WH-MDC16H6E5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,60 4,09 2,59 10,30 4,38 2,35 10,00 4,67 2,14 9,70 4,96 1,96 7,90 4,84 1, ,90 4,03 2,95 11,40 4,43 2,57 10,80 4,83 2,24 10,30 5,22 1,97 9,00 4,88 1, ,50 13,74 0,98 13,00 3,96 3,28 12,40 4,18 2,97 11,90 4,40 2,70 9,80 4,44 2, ,00 3,21 4,98 16,00 3,74 4,28 16,00 4,27 3,75 16,00 4,80 3,33 14,50 5,33 2, ,00 2,31 6,93 16,00 2,69 5,95 16,00 3,07 5,21 16,00 3,45 4,64 15,90 3,89 4,09 Tamb: környezeti hőmérséklet ( C). LWC: kilépő víz kondenzátum hőmérséklet ( C). HC: fűtőteljesítmény (kw). CC: hűtőteljesítmény (kw). IP: felvett teljesítmény (kw). A méréseket a Panasonic végezte az EN szabványnak megfelelően. Az adatok csak referenciaként szolgálnak, és nem jelentenek garanciát a teljesítményre. 69

68 FŰTŐ- ÉS HŰTŐTELJESÍTMÉNY TÁBLÁZATOK A kilépő hőmérséklet és a külső hőmérséklet alapján Hűtőteljesítmény táblázat Aquarea H-generációs High Performance monoblokk egyfázisú. Fűtő és hűtő - MDC WH-MDC05H3E5 Tamb CC IP EER CC IP EER CC IP EER LWC ,15 1,06 4,86 6,45 1,05 6,14 5,90 0,73 8, ,50 1,37 3,28 5,52 1,36 4,06 5,10 1,00 5, ,74 1,55 2,41 4,65 1,60 2,91 4,25 1,20 3,54 WH-MDC07H3E5 Tamb CC IP EER CC IP EER CC IP EER LWC ,85 1,78 3,85 8,15 1,80 4,53 7,10 1,20 5, ,00 2,16 2,78 5,35 1,53 3,51 6,00 1,55 3, ,90 2,48 1,98 4,45 1,80 2,47 5,10 1,85 2,76 WH-MDC09H3E5 Tamb CC IP EER CC IP EER CC IP EER LWC ,30 1,92 3,80 8,60 1,98 4,34 8,20 1,55 5, ,00 2,69 2,60 6,40 1,93 3,32 7,00 1,95 3, ,25 2,84 1,85 5,40 2,25 2,40 6,00 2,30 2,61 WH-MDC12H6E5 Tamb CC IP EER CC IP EER CC IP EER LWC ,86 1,18 6,66 13,15 2,05 6,41 10,00 1,73 5, ,08 2,90 4,17 15,70 3,05 5,15 10,00 1,97 5, ,00 3,56 2,81 12,00 3,67 3,27 10,00 2,15 4, ,80 3,80 2,05 11,10 3,19 3,48 8,00 2,85 2,81 WH-MDC16H6E5 Tamb CC IP EER CC IP EER CC IP EER LWC ,20 1,62 5,68 16,40 2,58 6,36 12,20 2,45 4, ,40 3,92 3,67 19,20 3,83 5,01 12,20 2,79 4, ,20 4,76 2,56 15,00 4,98 3,01 12,20 2,96 4, ,75 3,40 2,28 13,80 5,95 2,32 9,70 4,00 2,43 Tamb: környezeti hőmérséklet ( C). LWC: kilépő víz kondenzátum hőmérséklet ( C). HC: fűtőteljesítmény (kw). CC: hűtőteljesítmény (kw). IP: felvett teljesítmény (kw). A méréseket a Panasonic végezte az EN szabványnak megfelelően. Az adatok csak referenciaként szolgálnak, és nem jelentenek garanciát a teljesítményre. 70

69 ÚJ / AQUAREA Fűtőteljesítmény táblázat Aquarea H generációs T-CAP monoblokk egyfázisú / háromfázisú Fűtő és hűtő - MXC WH-MXC09H3E5 / WH-MXC09H3E8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 3,24 2,78 9,00 3,51 2,56 9,00 3,91 2,30 9,00 4,30 2,09 9,00 4,73 1,90 9,00 5,16 1,74-7 9,00 2,71 3,32 9,00 3,16 2,85 9,00 3,62 2,49 9,00 4,07 2,21 9,00 4,27 2,11 9,00 4,46 2,02 2 9,00 2,36 3,81 9,00 2,51 3,59 9,00 2,78 3,24 9,00 3,05 2,95 9,00 3,56 2,53 9,00 4,07 2,21 7 9,00 1,64 5,49 9,00 1,86 4,84 9,00 2,16 4,17 9,00 2,46 3,66 9,00 2,76 3,26 9,00 3,06 2, ,60 1,50 9,07 13,60 1,71 7,95 13,20 1,93 6,84 12,80 2,14 5,98 12,00 2,41 4,98 11,20 2,67 4,19 WH-MXC12H6E5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 4,75 2,53 12,00 4,96 2,42 12,00 5,41 2,22 11,00 5,38 2,04 10,80 5,82 1,86 10,50 6,26 1, ,00 3,85 3,12 12,00 4,41 2,72 12,00 4,98 2,41 12,00 5,54 2,17 12,00 5,90 2,03 12,00 6,26 1, ,00 3,19 3,76 12,00 3,49 3,44 12,00 3,87 3,10 12,00 4,25 2,82 12,00 4,86 2,47 12,00 5,47 2, ,00 2,18 5,50 12,00 2,53 4,74 12,00 2,96 4,05 12,00 3,39 3,54 12,00 3,78 3,17 12,00 4,16 2, ,60 1,55 8,77 13,60 1,76 7,73 13,40 2,10 6,38 13,20 2,43 5,43 12,60 2,66 4,74 12,00 2,89 4,15 WH-MXC12H9E8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 4,75 2,53 12,00 4,96 2,42 12,00 5,41 2,22 12,00 5,86 2,05 11,80 6,24 1,89 11,60 6,62 1, ,00 3,85 3,12 12,00 4,41 2,72 12,00 4,98 2,41 12,00 5,54 2,17 12,00 5,90 2,03 12,00 6,26 1, ,00 3,19 3,76 12,00 3,49 3,44 12,00 3,87 3,10 12,00 4,25 2,82 12,00 4,86 2,47 12,00 5,47 2, ,00 2,18 5,50 12,00 2,53 4,74 12,00 2,96 4,05 12,00 3,39 3,54 12,00 3,78 3,17 12,00 4,16 2, ,60 1,55 8,77 13,60 1,76 7,73 13,40 2,10 6,38 13,20 2,43 5,43 12,60 2,66 4,74 12,00 2,89 4,15 WH-MXC16H9E8 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 6,30 2,54 16,00 6,89 2,32 16,00 7,45 2,15 16,00 8,10 1,98 16,00 8,48 1,89 15,20 8,96 1, ,00 5,85 2,74 16,00 6,42 2,49 16,00 7,00 2,29 16,00 7,57 2,11 16,00 8,10 1,98 16,00 8,62 1, ,00 4,67 3,43 16,00 5,21 3,07 16,00 5,74 2,79 16,00 6,31 2,54 16,00 6,90 2,32 16,00 7,50 2, ,00 3,35 4,78 16,00 3,74 4,28 16,00 4,30 3,72 16,00 4,80 3,33 16,00 5,43 2,95 16,00 5,91 2, ,00 2,59 6,18 16,00 3,18 5,03 16,00 3,71 4,31 16,00 4,27 3,75 16,00 4,86 3,29 16,00 5,22 3, ,00 2,02 7,92 16,00 2,58 6,20 16,00 2,91 5,50 16,00 3,36 4,76 16,00 3,74 4,28 16,00 4,00 4,00 Hűtőteljesítmény táblázat Aquarea H generációs T-CAP monoblokk egyfázisú / háromfázisú Fűtő és hűtő - MXC Modellek WH-MXC09H3E5 WH-MXC12H6E5 Tamb CC IP EER CC IP EER CC IP EER CC IP EER CC IP EER CC IP EER LWC ,00 1,36 5,15 8,55 1,41 6,06 7,00 1,00 7,00 10,00 1,75 5,71 13,20 1,96 6,73 10,00 1,40 7, ,65 1,91 4,01 11,10 1,98 5,61 7,00 1,10 6,36 11,20 2,67 4,19 16,50 3,01 5,48 10,00 1,60 6, ,00 2,21 3,17 9,23 2,37 3,89 7,00 1,35 5,19 10,00 3,56 2,81 12,55 3,63 3,46 10,00 1,95 5, ,25 2,66 2,35 8,55 2,71 3,15 5,60 1,60 3,50 8,00 3,35 2,39 10,00 3,46 2,89 8,00 2,30 3,48 Modellek WH-MXC09H3E8 WH-MXC12H9E8 WH-MXC16H9E8 Tamb CC IP EER CC IP EER CC IP EER CC IP EER CC IP EER CC IP EER LWC ,00 1,36 5,15 7,50 1,41 5,32 8,50 1,70 5,00 10,00 1,70 5, ,65 1,91 4,01 8,90 2,16 4,12 14,00 4,00 3,50 14,00 2,94 4, ,00 2,21 3,17 10,00 3,56 2,81 12,20 4,76 2,56 12,20 3,50 3, ,25 2,66 2,35 8,00 3,01 2,66 7,10 3,31 2,15 9,80 3,31 2,96 Tamb: környezeti hőmérséklet ( C). LWC: kilépő víz kondenzátum hőmérséklet ( C). HC: fűtőteljesítmény (kw). CC: hűtőteljesítmény (kw). IP: felvett teljesítmény (kw). A méréseket a Panasonic végezte az EN szabványnak megfelelően. Az adatok csak referenciaként szolgálnak, és nem jelentenek garanciát a teljesítményre. 71

70 FŰTŐ- ÉS HŰTŐTELJESÍTMÉNY TÁBLÁZATOK A kilépő hőmérséklet és a külső hőmérséklet alapján Fűtőteljesítmény táblázat G generációs Aquarea HT monoblokk egyfázisú. Csak fűtő - MHF WH-MHF09G3E5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 3,46 2,60 9,00 3,71 2,43 9,00 4,01 2,24 8,80 4,26 2,07 8,50 4,71 1,80 7,80 5,38 1,45-7 9,00 3,06 2,94 9,00 3,29 2,74 9,00 3,56 2,53 8,90 3,83 2,32 8,90 4,28 2,08 9,00 5,02 1,79 2 9,00 2,43 3,70 9,00 2,61 3,45 9,00 2,91 3,09 9,00 3,21 2,80 9,00 3,72 2,42 9,00 4,37 2,06 7 9,00 1,82 4,95 9,00 1,94 4,64 9,00 2,21 4,07 9,00 2,46 3,66 9,00 2,99 3,01 9,00 3,64 2, ,00 1,52 5,92 9,00 1,70 5,29 9,00 1,88 4,79 9,00 2,16 4,17 9,00 2,63 3,42 9,00 3,20 2,81 WH-MHF12G6E5 Tamb HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP HC IP COP LWC ,00 5,16 2,33 12,00 5,53 2,17 11,00 5,51 2,00 10,80 5,49 1,97 9,70 5,52 1,76 8,00 5,61 1, ,00 4,43 2,71 12,00 4,76 2,52 11,50 4,91 2,34 11,20 5,06 2,21 10,10 5,06 2,00 9,60 5,43 1, ,00 3,42 3,51 12,00 3,68 3,26 11,50 3,86 2,98 11,30 4,14 2,73 10,80 4,66 2,32 10,30 5,13 2, ,00 2,52 4,76 12,00 2,69 4,46 12,00 3,06 3,92 12,00 3,44 3,49 12,00 4,10 2,93 12,00 4,97 2, ,00 2,03 5,91 12,00 2,36 5,08 12,00 2,69 4,46 12,00 3,02 3,97 12,00 3,61 3,32 12,00 4,37 2,75 Tamb: környezeti hőmérséklet ( C). LWC: kilépő víz kondenzátum hőmérséklet ( C). HC: fűtőteljesítmény (kw). CC: hűtőteljesítmény (kw). IP: felvett teljesítmény (kw). A méréseket a Panasonic végezte az EN szabványnak megfelelően. Az adatok csak referenciaként szolgálnak, és nem jelentenek garanciát a teljesítményre. Az F típusú hőszivattyúk hidraulikus szivattyújának teljesítménye: A energiaosztályú F szivattyú (5 kw-os és 16 kw-os). Külső statikus nyomás (kpa) 120 Az F típusú hőszivattyúk hidraulikus szivattyújának teljesítménye: A energiaosztályú F szivattyú (5 kw-os és 16 kw-os). Energiafogyasztás (W) A víz áramlási sebessége (l/perc) A víz áramlási sebessége (l/perc) Min szivattyú-fordulatszám 2. szivattyú-fordulatszám 3. szivattyú-fordulatszám 4. szivattyú-fordulatszám 5. szivattyú-fordulatszám 6. szivattyú-fordulatszám Max.

71 ÚJ / AQUAREA TELEPÍTÉSI PÉLDÁK H-generációs Aquarea: Bivalens puffertartállyal és keverőszeleppel H-generációs Aquarea: Puffertartály napelemmel és keverőszeleppel H-generációs Aquarea: 2 zóna külső készlettel, puffertartály nélkül H-generációs Aquarea: 2 zóna külső készlettel, puffertartállyal és úszómedencével H-generációs Aquarea All in One: 2 zóna külső készlettel, puffertartály nélkül Aquarea All in One H-generáció 2 zónás: 2 beépített zóna puffertartály nélkül 73

72 Az Ön hivatalos Panasonic Partnere: A hűtőközeg utántöltése vagy cseréje kizárólag az előírt típusú hűtőközeggel engedélyezett. A gyártó nem vállal felelősséget a más hűtőközeg használatából eredő károkért és biztonsági kockázatokért. A jelen katalógusban szereplő kültéri egységek fluortartalmú üvegházhatású gázokat tartalmaznak, amelyek GWP értéke 150-nél magasabb. Ha tudni szeretné, a Panasonic hogyan gondoskodik Önről, látogassa meg a honlapot. Panasonic Marketing Europe GmbH, Délkelet-európai kirendeltség Panasonic Air Conditioning Termékeink jelen katalógusban közölt adatai az esetleges sajtóhibáktól eltekintve érvényesek, azonban a termékek folyamatos innovációjából kifolyólag, a gyártó előzetes figyelmeztetés nélkül kisebb változtatásokat hajthat végre a termékeken. A katalógus egészének vagy részeinek másolása a Panasonic Marketing Europe GmbH kifejezett felhatalmazása nélkül tilos.
