1 Vetési módok Csoportosítás Számítás Gabonavetés Szemenként Ültetés Palántázás Vissza a főmenübe

2 Kézi vetés Gabonavetés

3 Gabonavetés Gépi vetés 24 órás világcsúcsa: 570 ha/24 h.

4 Vetőgépek feladata Gabonavetés A vetőmag talajba juttatása a szükséges mélység és tőtávolság biztosításával. Vetés jellemzői: - kivetett magmennyiség [kg/ha, db/fm, db/ha], - sortáv [cm], - tőtáv [cm], - vetési mélység [cm].

5 Néhány növény főbb vetési adatai Gabonavetés Növény Vetési norma Sortáv Tőtáv Mélység db/ha cm cm cm búza 4-5 millió 12; 15,4 1, kukorica ezer 70; 76, cukorrépa ezer lucerna millió 12 0,5-0,7 2-3 len millió 12 0,2-0,3 2-3 napraforgó ezer 70; 76,

6 Vetési módok Gabonavetés - szórva vetés, - sorba vetés: - folyamatos sorba vetés, - szemenkénti vetés. Vetőgépek csoportosítása: - folyamatosan sorbavetőgépek (gabonavetőgépek), - szemenkénti vetőgépek.

7 Gabonavetés GABONAVETŐGÉPEK

8 Gabonavetőgépekkel szemben támasztott agrotechnikai és műszaki követelmények: Gabonavetés - a vetőgép ne törje a szemet, megengedett szemtörés max. 1-2 % lehet, - a kivetett magmennyiség tág határok között állítható legyen, - a kivetett magmennyiség eltérése sík területen max. 3 % lehet, - a beállított vetési mélységet jól tartsák, - a kivetett magmennyiség ne függjön a tartályban lévő mennyiségtől és a domborzattól.

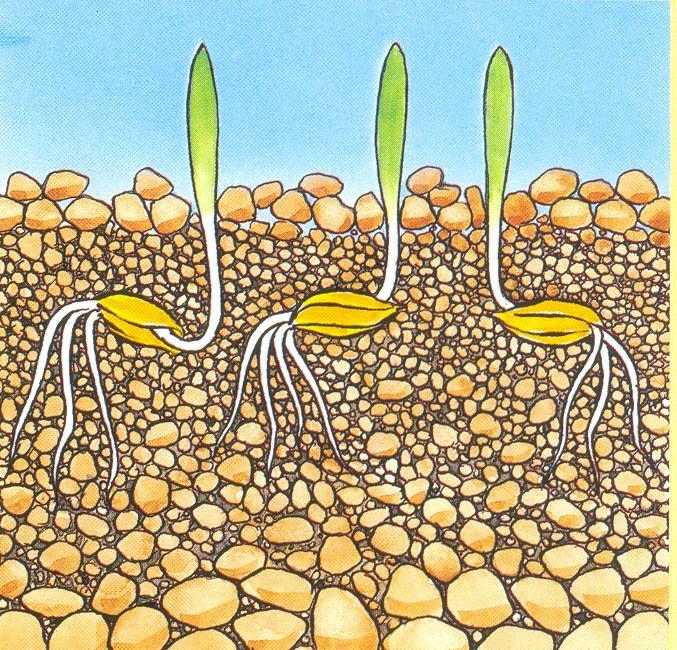

9 A jó magágy Vetési módok

10 Gabonavetőgépek rendszerezése Gabonavetés Építési mód függesztett félig függesztett vontatott Vetési mód soros sávos szórt Csoroszlyatípus tárcsás késes Magadagolás rendszere mechanikus Adagolás elosztási mód soronként központi Adagolószerk. típusa tolóhengeres bütykös kp.adagoló Magtartály gépszélességében vetőgépközepén kp. v. külön Magtovábbítás módja gravitációs pneumatikus Mélységállítás módja mechanikus Kombinált (mech.+hidr.)

11 Gabonavetőgépek általános szerkezeti felépítése Gabonavetés

12 Gabonavetőgépek felépítése Gabonavetés - magtartály: fedél, rugó, boltozódás-gátló, tolóka, - vetőszerkezet: vetőház, tolóbütyök (tolóhenger), vetőnyelv, nyelvtengely, állítócsavarok, - csoroszlya: csúszó, tárcsás, - járó, függesztő, vonószerkezet, - gépkeret, - hajtó és kiemelő szerkezet, - nyomjelző, - kiegészítő részek: fellépő, ösztöke.

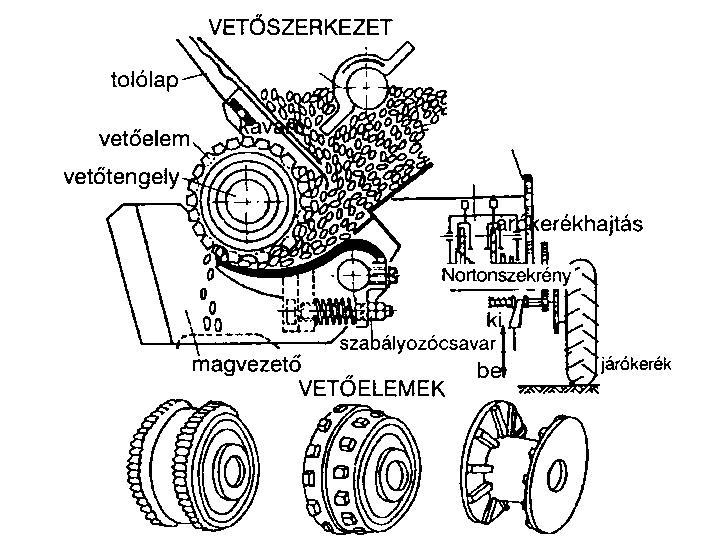

13 Gabonavetőgépek vetőszerkezetei Gabonavetés Mechanikus működésű: - tolóbütykös, - tolóhengeres. Pneumatikus működésű: - nyomó légáramú.

14 Mechanikus vetőszerkezetek Tolóbütykös vetőszerkezetek Gabonavetés 1 vetőelem 2 szabályozó csavar 3 rugó 4 anya 5 csavar 6 nyelvtengely 7 vetőnyelv 8 vetőtengely 9 támasz

15 Cserélhető vetőelemek Gabonavetés

16 Működése Gabonavetés - vetőelem cserélhető (bütykös, bordás, fogazott) így különböző magvak folyamatosan sorbavetésére alkalmas, - a vetőtengely járókerékről kapja a hajtást, - a vetőtengellyel együttforgó vetőelemek a magkifolyó nyelvekre folyó magvakat a magvezető csövekbe továbbítják, - a tolózárakat és a magkifolyó nyelveket a vetendő mag méretének megfelelően kell beállítani, - a kivetett magmennyiséget a vetőtengely fordulatszámával, áttétellel változtatható.

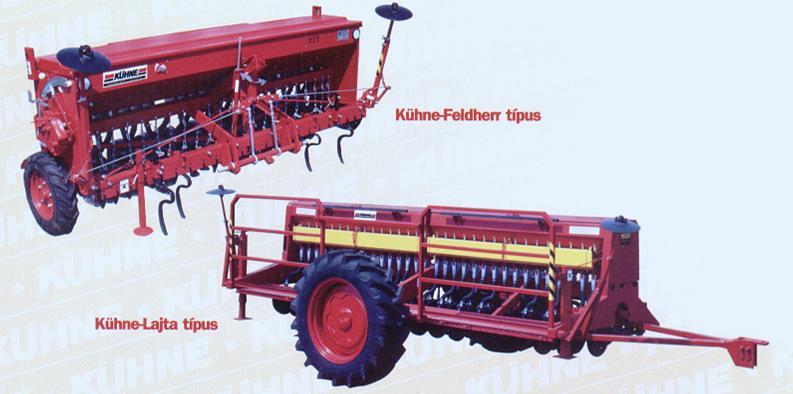

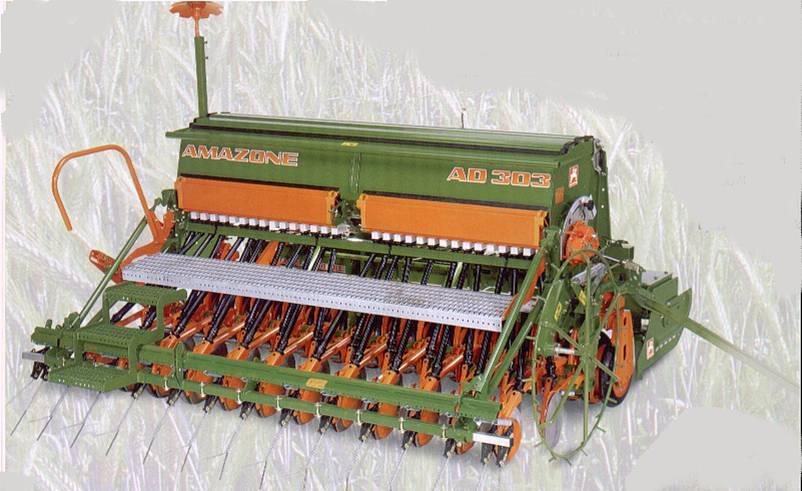

17 Alkalmazott gabonavetőgépek Gabonavetés

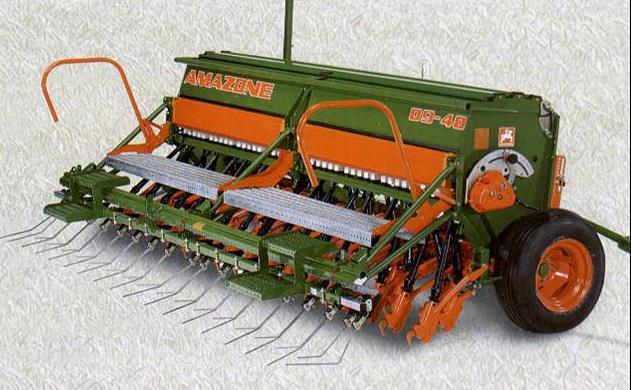

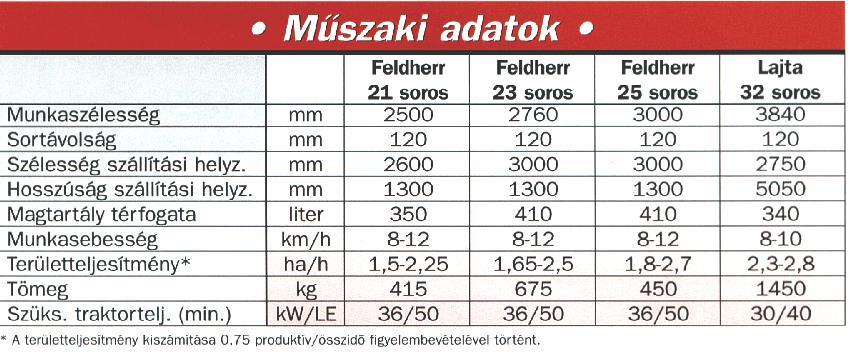

18 Gabonavetőgép adatok Gabonavetés

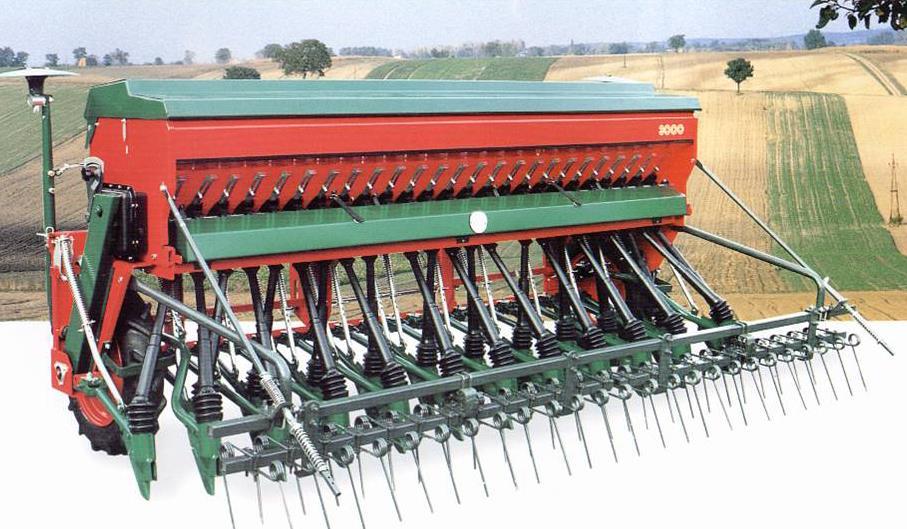

19 Vetőgép kialakítása Gabonavetés

20 Vetőgép kialakítása Gabonavetés

21 25 soros vetőgép Gabonavetés

22 . MENÜ Tolóhengeres vetőszerkezetek Gabonavetés

23 Tolóhengeres vetőszerkezet Gabonavetés Állítható gyűrű

24 Működése Gabonavetés - a vetőelem bordás és sima hengerekből áll, - a vetőtengely a vetőelemekkel együtt tengelyirányban eltolható, hajtását járókerékről kapja, - a vetőtengellyel együttforgó bordás hengerek hornyaiba kerülő magvakat a magvezető csövekbe továbbítják, - kivetett magmennyiséget a vetőtengely oldal irányú eltolásával és fordulatszámának változtatásával (áttétellel) lehet állítani.

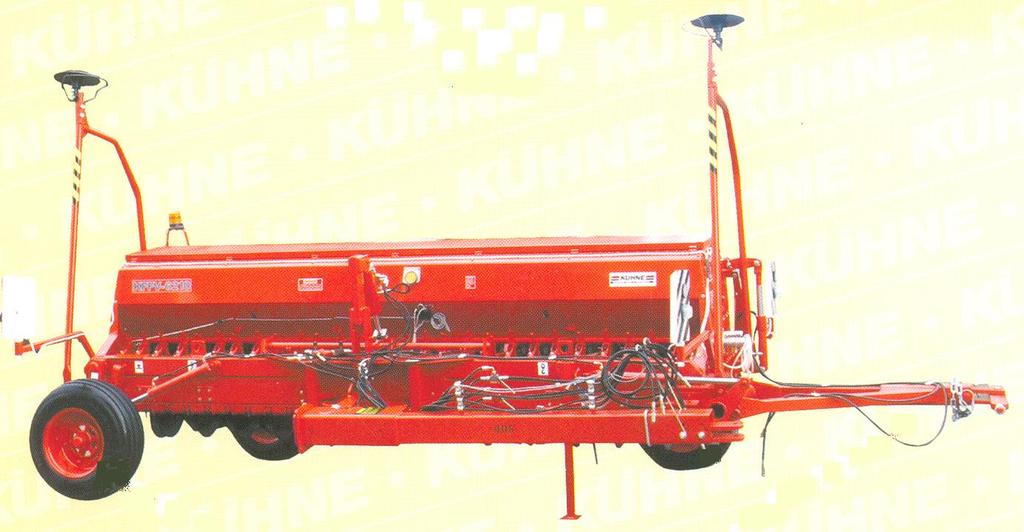

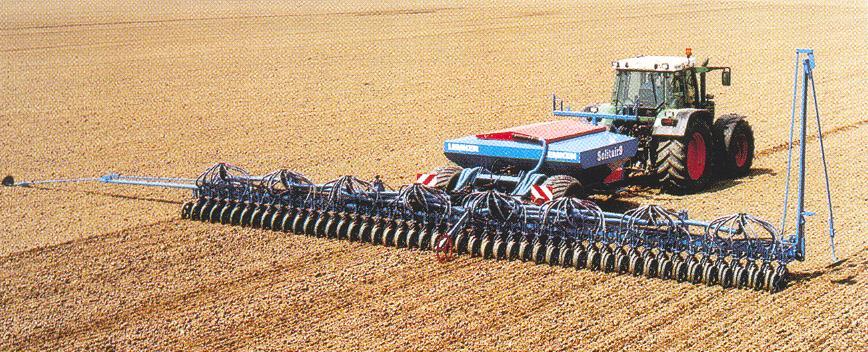

25 Alkalmazott gabonavetőgépek Gabonavetés KÜHNE-6200 típusú vetőgép

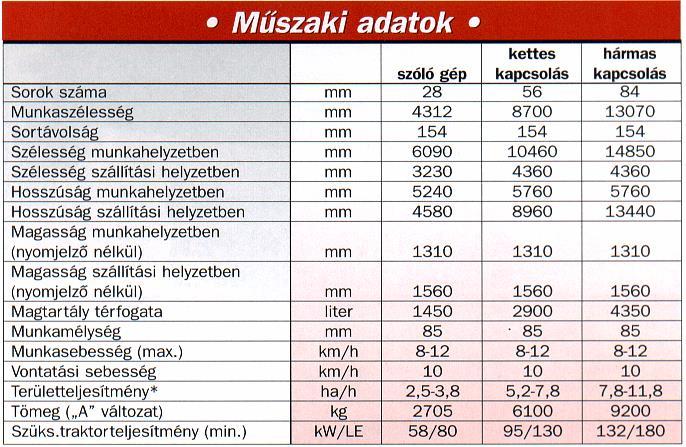

26 KÜHNE-6200 vetőgép műszaki adatai Gabonavetés

27 Pneumatikus vetőszerkezetek Gabonavetés Előnye: egy központi vetőszerkezettel több csoroszlya is kiszolgálható. A vetőmag nyomó légáram segítségével jut a csoroszlyán keresztül a talajba. Típusai: ACCORD rendszerű, TIVE-JET rendszerű.

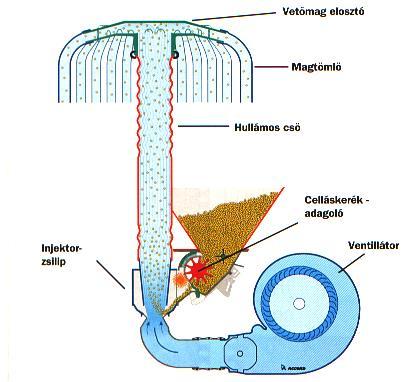

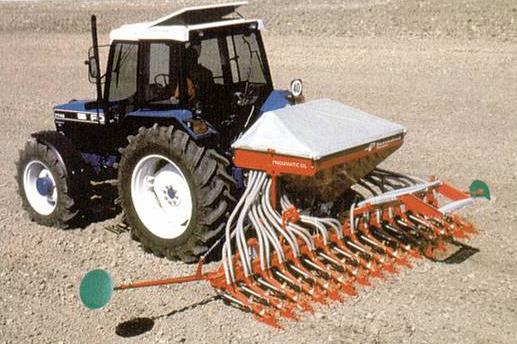

28 ACCORD rendszerű pneumatikus gabonavetőgépek Gabonavetés 1 ventilátor 2 magtartály 3 meghajtókerék 4 cellás adagoló 5 elosztó kúp 6 magvezető cső 7 tárcsás csoroszlya

29 Működésük Gabonavetés - a ventilátor által előállított légáramba központi tolóhengeres adagolószerkezet adagolja a magvakat, - a levegő-mag keverékét a kúpos főelosztó 6 felé majd az alsó elosztók 8 felé osztják szét egyenletesen a magvezető csövekbe, - a kivetett magmennyiséget a tolóhengeres adagoló működő hosszával és az áttétellel lehet változtatni, - alkalmazott géptípus: pl. LAJTA-ACCORD (6x8=48 soros).

30 ACORD rendszerű vetőgép működése Gabonavetés

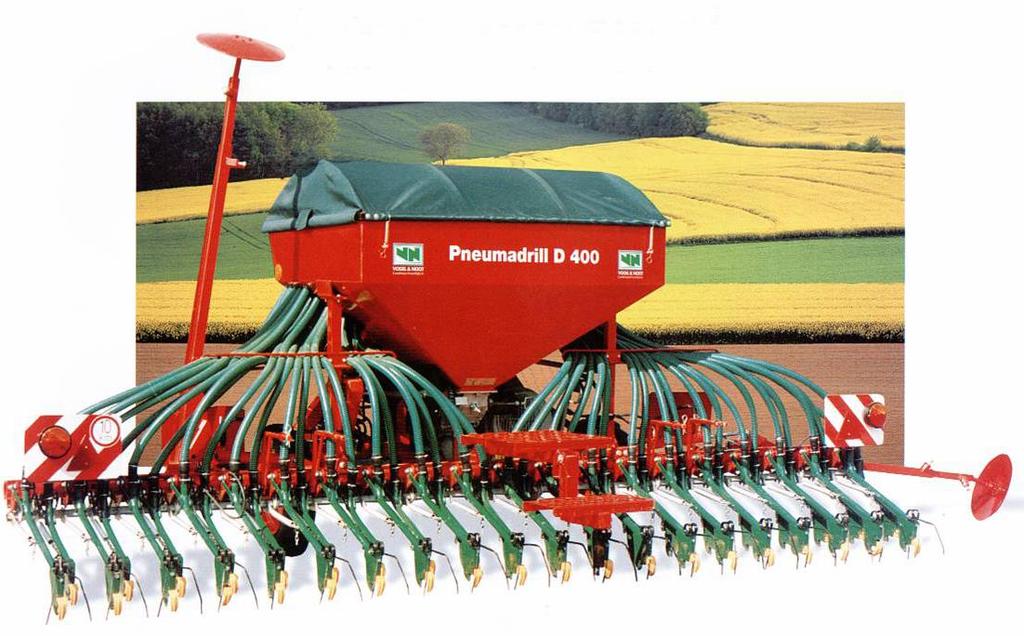

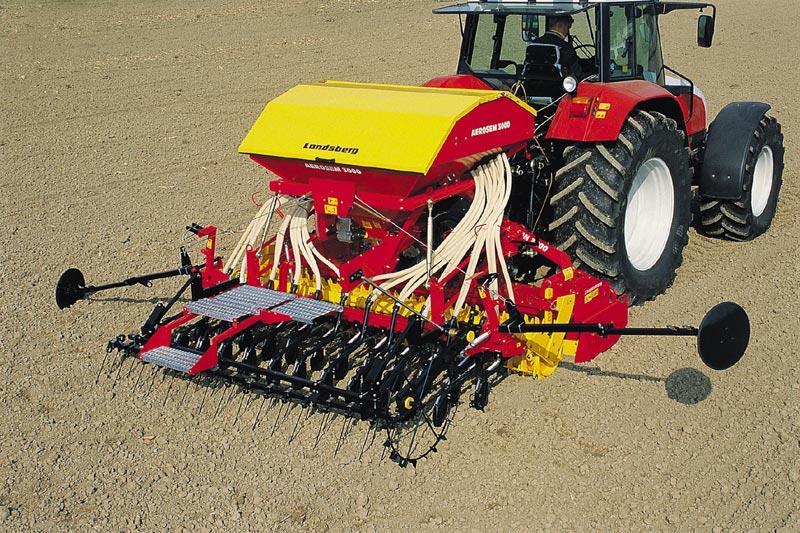

31 Pneumatikus vetőgép Gabonavetés

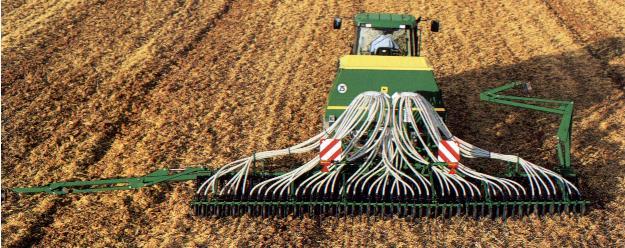

32 Pneumatikus vetőgép Gabonavetés

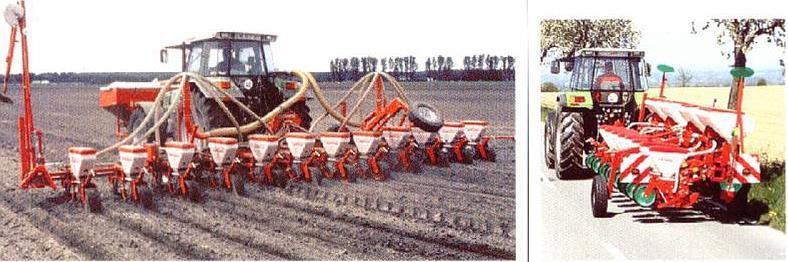

33 Gabonavetés Accord rendszerű pneumatikus vetőgépek

34 ACCORD rendszerű vetőgép Gabonavetés

35 TIVE-JET rendszerű vetőgépek Gabonavetés.

36 Sornyitó szerkezet Gabonavetés

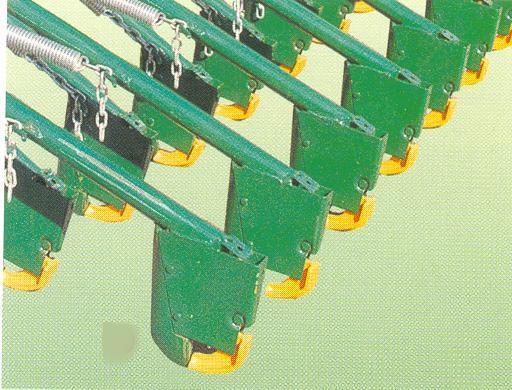

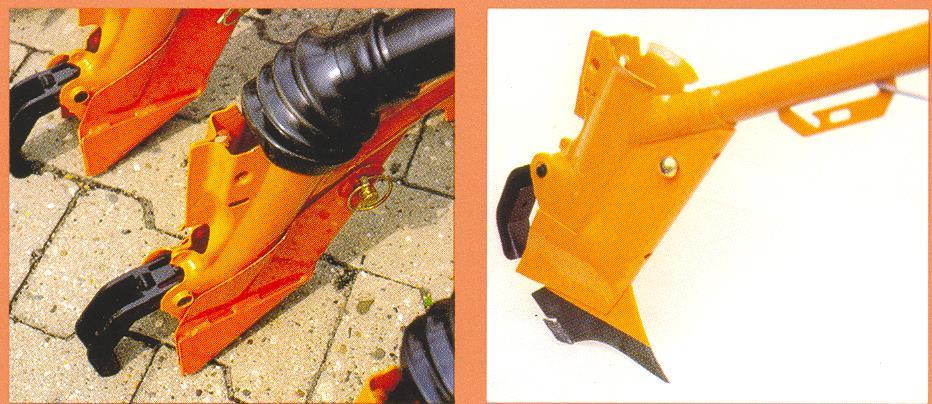

37 Csoroszlyák Csoroszlyák Feladatuk: a vetés mélységének megfelelő barázda kihúzása. Típusai: - csúszó, - tárcsás, - szárnyas..

38 Csúszó csoroszlyák Csoroszlyák Jellemzőik: - kis vetési sebesség, - egyszerű kialakítás, - gereblyéző hatás. Típusai: - tompaorrú: tömöríti a magágyat, - hegyesorrú: magágyat nem tömöríti.

39 Szárnyas-, hegyesorrú és tompaorrú csoroszlya Csoroszlyák

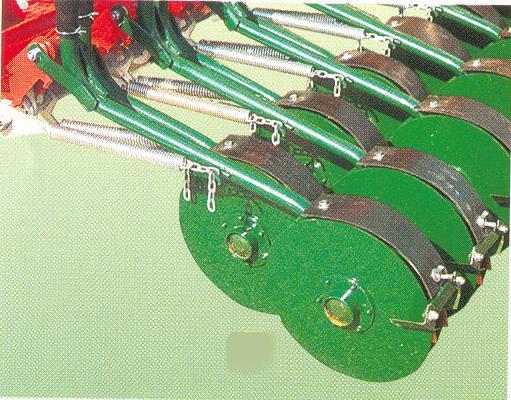

40 Tárcsás csoroszlyák Jellemzőik: - nagyobb vetési sebesség, - szármaradványokat nem gereblyézi, - rosszabb a mélységtartása. Típusai: - egytárcsás, - kéttárcsás. Csoroszlyák

41 Tárcsás csoroszlyák Csoroszlyák

42 Szárnyas csoroszlyák Csoroszlyák A magok 5 8 cm széles sávban szóródnak a talajba. Csoroszlyák elrendezése lehet: - két sorban, - három sorban.

43 Kétsoros csoroszlya elrendezés Csoroszlyák Háromsoros csoroszlya elrendezés

44 Szerkezeti kialakításuk: - vonószár: rövid, hosszú - felfüggesztésük: - csuklós húzószár, - paralelogramma felfüggesztés. Csoroszlyák kiemelése történhet: - mechanikusan, - hidraulikusan. Csoroszlyák

45 Vetési módok Magvezetőcső: - tölcséres, - spirállemezes, - teleszkópos, - gumi-, műanyagcső. Mélységtartás: - súlyterheléssel, - rugóterheléssel.

46 Gabonavetőgépek beállítása Beállítás - vetőelem megválasztása és cseréje (fogazott vetőelem - apró magvakhoz, bütykös vetőelem - közepes magvakhoz, bordás vetőelem - nagy magvakhoz), - tolózárak és magkifolyó nyelvek beállítása a vetendő mag nagyságának megfelelően, - kivetett magmennyiség beállítása az áttétel változtatásával (táblázatból), - sortávolság beállítása a nem használt csoroszlyák leszerelése, tolózárak lezárása, - kivetett magmennyiség ellenőrzése leforgatási próbával, - vetési mélység beállítása a csoroszlyák terhelőrugóinak előfeszítésével, - nyomjelzők beállítása.

47 Vetőmagmennyiség beállítása Beállítás a.) Tömegszerinti beállítás [kg/ha]: - táblázat alapján, - leforgatási próba: Ismerni kell: - Q vetési normát [kg/ha], - B munkaszélességet [m], - n csoroszlyák számát (db), - t sortávolságot [m], - d hajtókerék átmérőt [m].

48 Beállítás Nyomjelző hosszának meghatározása a szélső csoroszlyától mérve

49 Beállítás Nyomjelző hosszának meghatározása a gép közepétől mérve

50 Nyomjelző a traktor közepére Beállítás

51 Üzemeltetés szabályai Gabonavetés - közúti szállítást szállítási helyzetben 15 km/h sebességgel végezzük, - üzemi helyzetbe történő átszerelés után magtartály feltöltése, - a vetést a forgók bevetésével kell kezdeni, - mozgásmód vetélő, - üzemeltetési sebesség km/h, - sorvégi fordulók előtt a csoroszlyákat ki kell emelni, - üzemeltetés után magtartály ürítése, tisztítás, mosás.

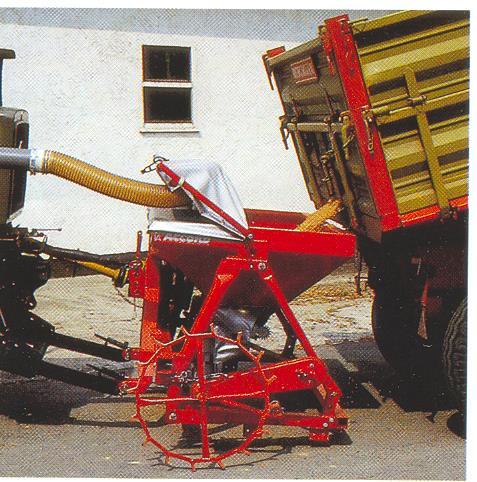

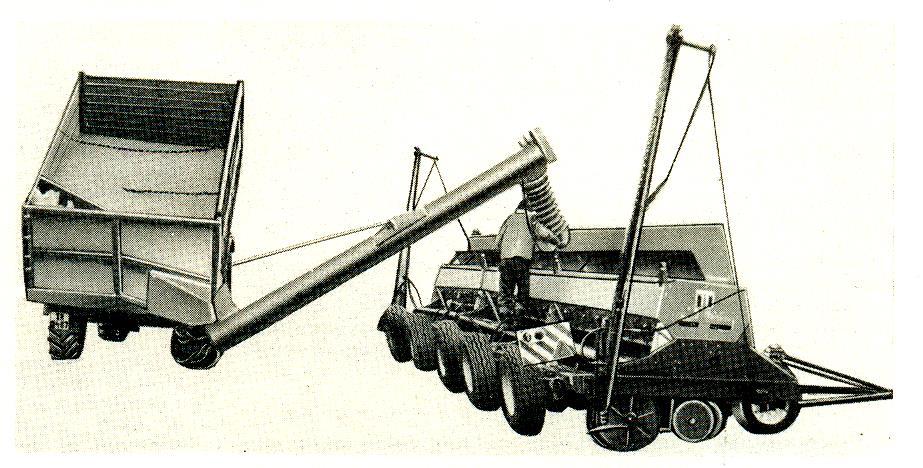

52 Vetőgépek feltöltő szerkezetei Feltöltők Cél: - terület-teljesítmény növelése, - fizikai munka kiküszöbölése. Megoldásai: - billenőplatós pótkocsi, - kihordócsiga, - műanyag konténer.

53 Billenőplatós pótkocsi Feltöltők

54 Kihordó csigás Feltöltők

55 Csigás feltöltő Feltöltők

56 Billenőplatós-csigás pótkocsi Feltöltők

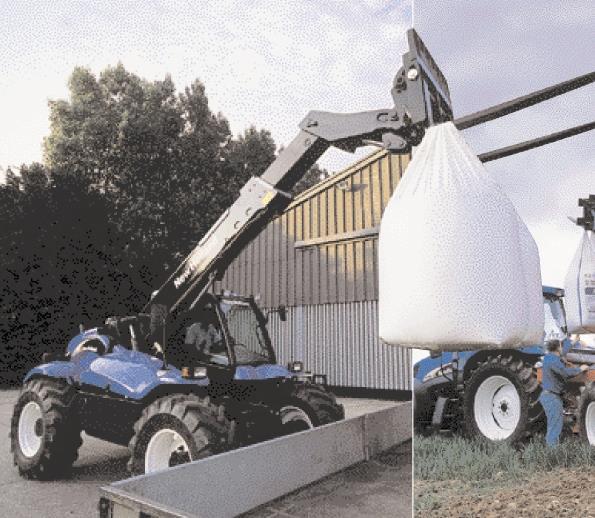

57 Műanyag konténeres Feltöltők

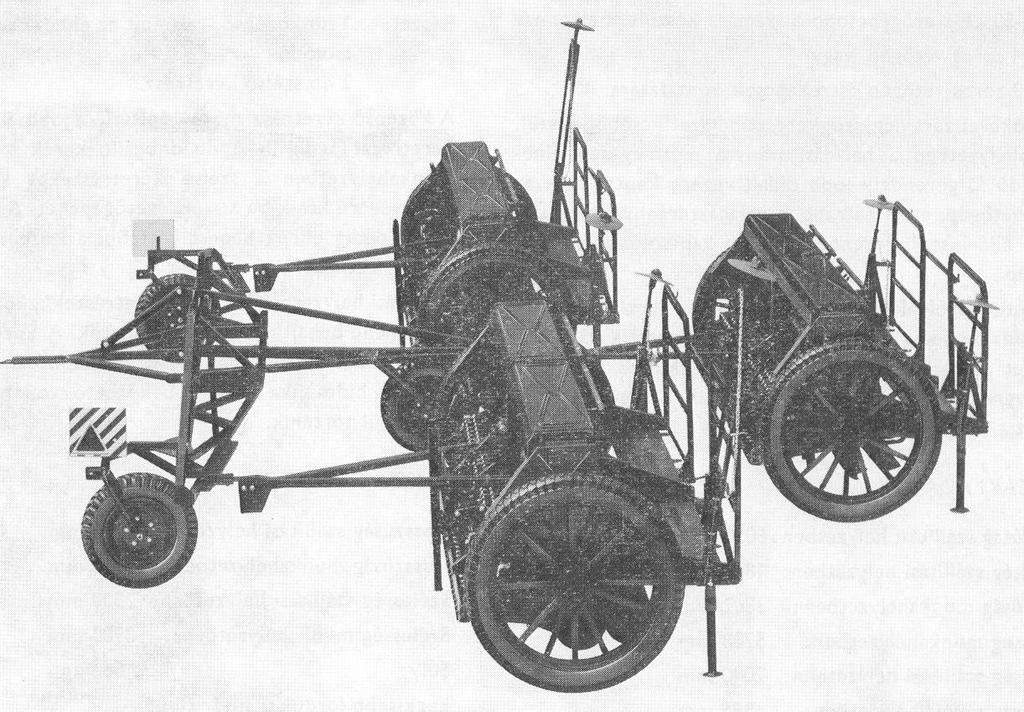

58 Vetőgépkapcsolások Kapcsolások Előnye: - nő a teljesítmény, - csökken a taposási kár.

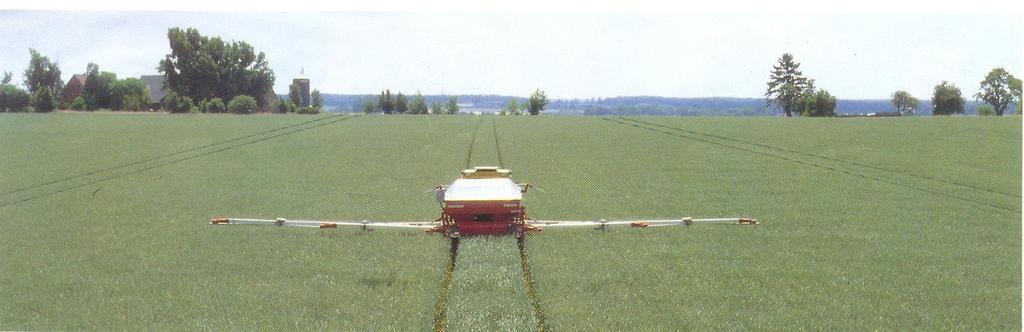

59 Művelőnyomos vetés: Művelőnyom Művelőnyom: egymástól meghatározott távolságra vetetlen sávok. Célja: növényvédelmi, fejtrágyázási munkák végzésekor a traktor és a munkagép kerekei itt haladnak. Művelőnyom távolságok: 12, 18, 24 m.

60 Művelőnyom alkalmazása Művelőnyom

61 Gabonavetőgép felépítése Vetőgépek - 32 soros, - Norton szekrény nélküli, - láncáttételes, lánckerekek cserélhetők, - hidraulikus kiemelésű, - tolóbütykös vetőszerkezetű.

62 Kombinált vetőgépek Vetőgépek Alkalmas: - gabonafélék, fűfélék vetésére, - granulált műtrágya és talajfertőtlenítő mikrogranulátumok talajba juttatására, - vetett sorok tömörítésére. Jellemzői: - szólógép: 28 sor, - kettes kapcsolás: 2x28 sor, - hármas kapcsolás: 3x28 sor, - sortávolság: 15,4 cm.

63 Kombinált vetőgépek Vetőgépek Felépítése: - magtartály-műtrágyatartály: az elválasztó lemez változtatható, - vetőszerkezete tolóhengeres, mennyiségállítás a hatásos hossz állításával és lánckerék cserével, - műtrágya adagoló szerkezet: fűggőleges tengelyű, csillagkerekes adagoló, adag mennyiség változtatása: - szórónyílás nagyságával, - fordulatszám változtatásával.

64 Kombinált vetőgép Vetőgépek - aprómag és mikro-granulátum szóró szerkezet: tolóhengeres, talajfelszínre adagol, - tömörítő görgők: - a vetőgép súlyának egy részét hordozzák, - görgőcsoportokat mérlegkar köti össze, - 28 soronként 3 görgőcsoport van, a középső végzi a vetőtengely hajtását, - tárcsás csoroszlyás, kiemelése hidraulikával történik.

65 Kombinált vetőgép Vetőgépek

66 Vetőgépek kapcsolása Vetőgépek

69 Vetőgépek kapcsolása és szállítása Vetőgépek Szállítási helyzetek Munka helyzetek

70 Amazone EV típusú vetőgép Vetőgépek

71 Amazone EV típusú vetőgép Vetőgépek Felépítése: - függőleges csiga, - vízszintes csiga, - bütykös vetőelemek, - hajlékony műanyag maglevezető csövek. Előnye: - kis tömeg (függesztett gép), - magkeverék is vethető, - porcsávázásra is használható.

72 Horsch DE típusú gabonavetőgép Vetőgépek Jellemzői: - francia vetőgépcsalád, - B = 3, 4, 5, 6 m, - Accord rendszerű, - gépkombinációként is készül, - osztott rakterű (vetőmag és műtrágya).

73 Horsch DE típusú gabonavetőgép Vetőgépek

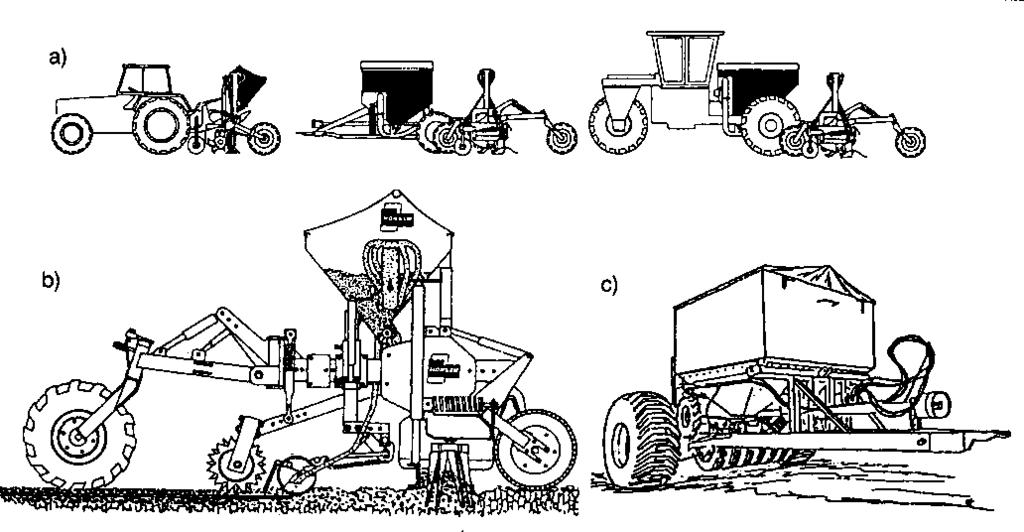

74 Direktvető gépek Vetőgépek Előnyei: - a talajt nem kell felszántani (csökken a szélerózió), - energia takarékos. Kivitelezése: a talajt csak 4-5 cm szélességben és max. 10 cm mélységben művelik meg, a csoroszlya ide helyezi a magot.

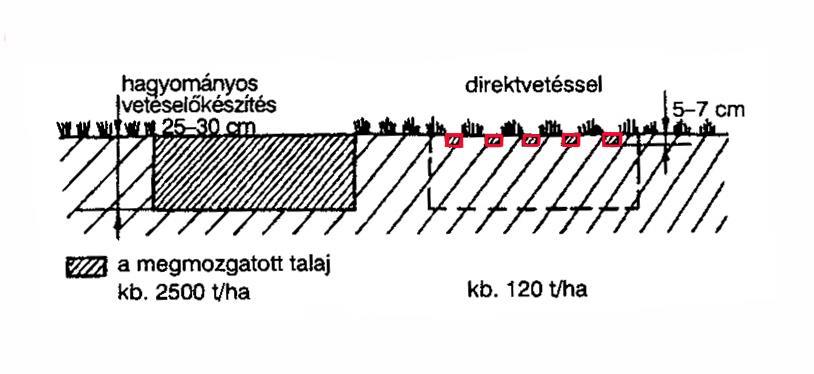

75 Vetőgépek Hagyományos és a direktvetés talajműveletei

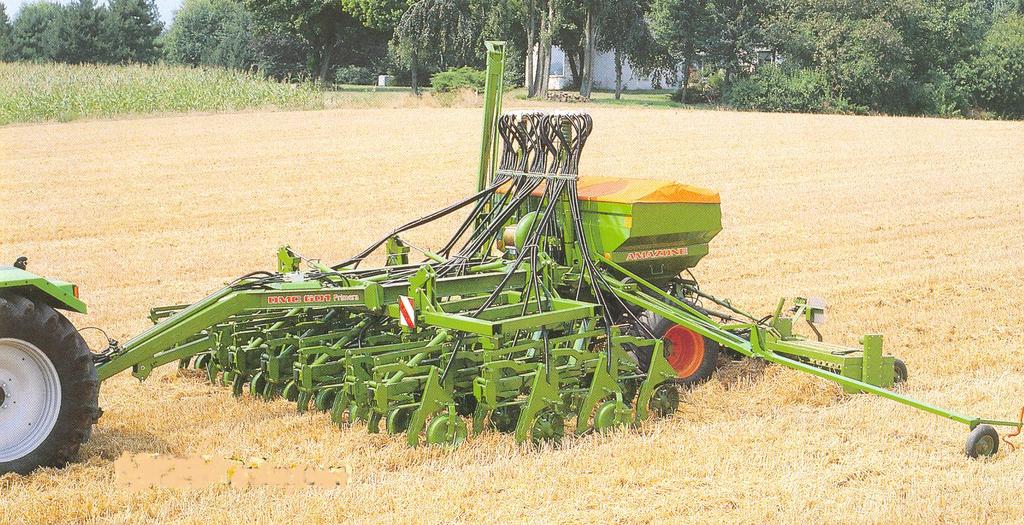

76 Direkt-mulcsvetőgép Vetőgépek

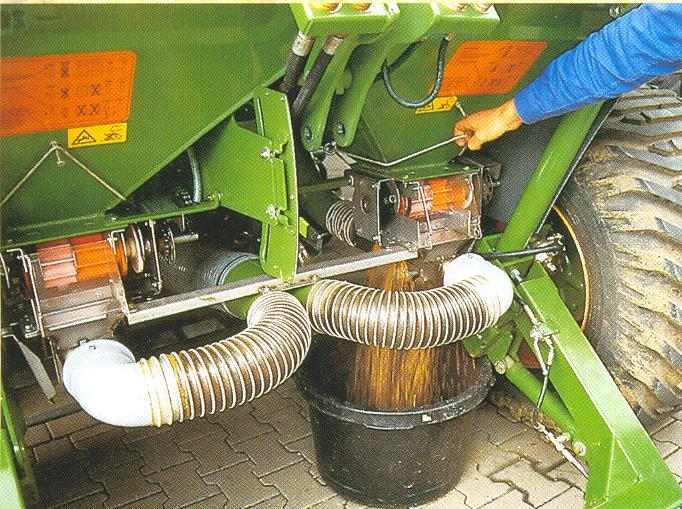

77 Direkt-mulcsvető gép adagoló szerkezete Vetőgépek

78 Szemenként SZEMENKÉNTI VETŐGÉPEK Szemenkénti vetőgépek feladata: - a magvak talajba helyezése a beállított tőtávolságban és mélységben, - a sor takarása és tömörítése.

79 A vetőgépekkel szemben támasztott követelmények Szemenként - a tőtávolság változtatható legyen (hektáronkénti tőszám db/ha), - a vetési mélység változtatható legyen és jól tartsa vetés közben, - tőkihagyás és kettős vetés ne forduljon elő, megengedett eltérés 5 % lehet, - a vetőgép legyen alkalmas a vetéssel egymenetben műtrágya kijuttatására.

80 Szemenkénti vetőgépek csoportosítása Vetőszerkezet elrendezés szerinti csoportosítása: - egyedi elrendezésű vetőszerkezet, - központi elrendezésű. Vetőszerkezetek működés szerinti csoportosítása: - Mechanikus működésű vetőszerkezetek: - peremcellás vetőszerkezet, - szalagos vetőszerkezet, - merítőkanalas vetőszerkezet, - Pneumatikus működésű vetőszerkezetek: - szívórendszerű pneumatikus vetőszerkezet, - nyomórendszerű pneumatikus vetőszerkezet. Szemenként

81 Magelosztás alapján lehetnek Szemenként - Egyedi adagolású vetőszerkezet: Felépítése: magláda, vetőszerkezet, csoroszlya egy egységet képez (nagyobb pontosságú). Kialakításai: - mechanikus: - előnye: - pontosabb vetés, - gyors tőtáv állítás, - kis géptömeg, - hátránya: - kisebb sebesség, - kisebb teljesítmény.

82 - pneumatikus: Szemenként - előnye: - nagyobb sebesség, - nagyobb teljesítmény, - hátránya: - bonyolultabb szerkezet, - nem olyan pontos.

83 Egyedi adagolású vetőszerkezet Szemenként

84 Szemenként - Központi adagolású vetőszerkezet: egy magtartály, egy vetőszerkezet több csoroszlyát lát el.

85 Szemenkénti vetőgépek jellemzői Szemenként - függesztett és vontatott gépek, - vetéssel egy időben műtrágya, gyom-, és rovarirtó vegyszerek kijuttatása lehet, - a magadagoló elem a hajtását a talajról kapja. Szerkezeti felépítésük: - vázszerkezet, - függesztő vagy vonószerkezet, - járókerekek, hajtás, - nyomjelzők, - vetőtagok, műtrágya kijuttató egységek.

86 Vetőtag részei: - vonószár, - rögterelő, - tömörítő kerekek, - magtakaró, - magtartály, - vetőszerkezet, - sornyitó csoroszlya. Szemenként

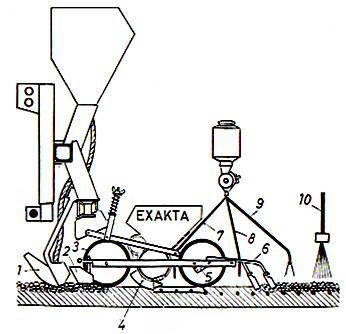

87 Általános szerkezeti felépítés Szemenként 1 sorműtrágyázó csoroszlyája 2 rögterelő 3 előtömörítő henger 4 sornyitó csoroszlya 5 tömörítő kerék 6 magtakaró lemezek vegyszerező vezetőcsövei 10 permetező szórófej

88 Szemenként Szemenkénti vetőgépek vetőszerkezetei Mechanikus működésű vetőszerkezetek: - cellás, - szalagos, - merítőkanalas. Pneumatikus működésű vetőszerkezetek: - szívólégáramú, - nyomólégáramú.

89 Mechanikus vetőszerkezetek 1. Peremcellás vetőszerkezet Szemenként

90 Működése Szemenként - legelterjedtebben alkalmazott mechanikus szemenkénti vetőszerkezet, - hazánkban pl. a RAU-EXAKTA vetőgépen alkalmazzák drazsírozott cukorrépamag vetésére, - vetőeleme járókerékről hajtott celláskerék, amelynek palástján a vetőmag méretének megfelelő cellák vannak. A magtartály alatt elhaladva a cellák feltöltődnek maggal. A maglesodró henger a fölösleges magvakat visszasodorja. - a barázda fölé érve a mag kiesik vagy a cellák hasítékában elhelyezett magkilökő ék kilöki, - tőtávolság változtatása a celláskerék cseréjével és az áttételi viszony változtatásával történik.

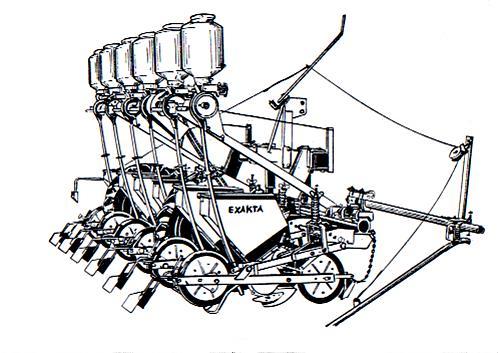

91 Cukorrépa vetőgép Szemenként

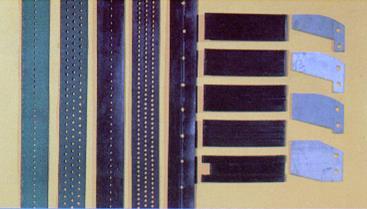

92 2. Szalagos vetőszerkezet Szemenként A magtartály B vetőszalag C meghajtó kerék D maglesodró kerék E vezetőlap a vetőszalagok b vezetőlapok c terelőlapok a. b. c.

93 Szalagos vetőszerkezet Szemenként

94 Működése Szemenként - vetőeleme a vetendő mag méretének megfelelő furatú végtelenített gumiszalag, amely a haladási iránnyal ellentétes irányba forog, - a géphez több szalagkészlet tartozik a mag méretének megfelelő furatokkal, - tőtávolság változtatása szalagcseréjével és az áttételi viszony változtatásával történik, - alkalmazott géptípusa pl. a szlovák gyártmányú 6 SE CNP 400.

95 Ferde szalagos vetőgép Szemenként Apró és lapos magvak vetésére alkalmas.

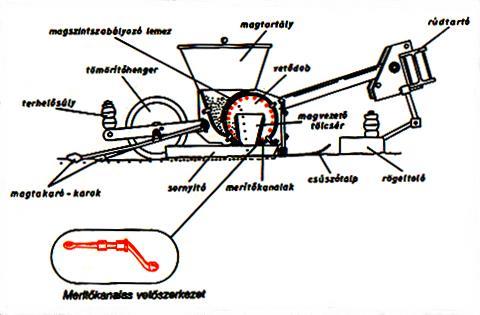

96 3. Merítőkanalas vetőszerkezet Szemenként

97 Működése Szemenként - apró magvak (zöldségfélék, káposztafélék, stb.) vetésére alkalmas vetőszerkezet, - vetőeleme a vetendő mag méretének megfelelő kiképzésű vezérelt kanalak, amelyek egy szem magot emelnek ki a magtartályból és billentik a magvezető csövekbe, - a tőtávolság a kanalak számával és az áttételi viszonnyal változtatható, - alkalmazott vetőgéptípus pl. a NIBEX aprómag vetőgép, amelyhez 25 féle kanálgarnitúra cserélhető.

98 Pneumatikus működésű vetőgépek Szívó légáramú vetőgépek Szemenként

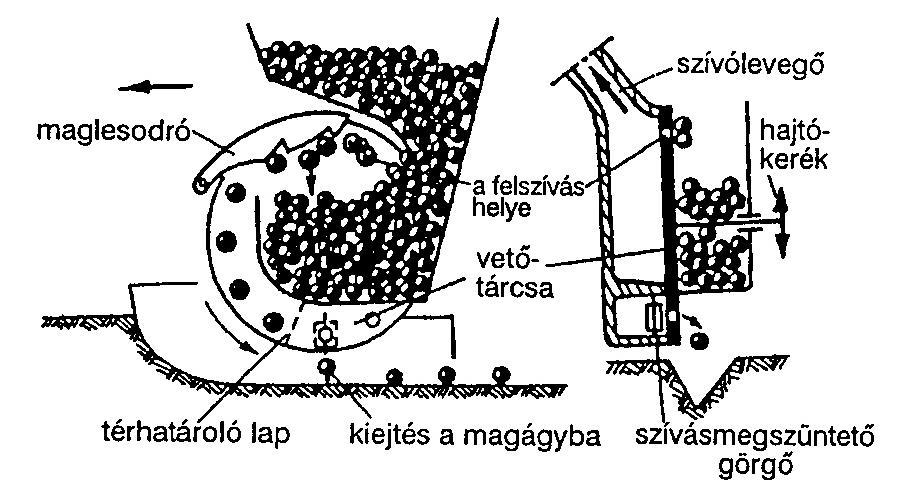

99 Szívólégáramú vetőgép elvi működése Szemenként

100 Pneumatikus vetőszerkezet Szemenként

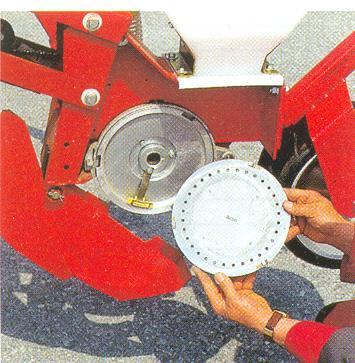

101 Vetőtárcsa Szemenként

102 Szívólégáramú vetőgépek szerkezeti részei - ventilátor (nyomáskülönbség 0,05-0,08 bar), - magtartály, - vetőtengely, - vetőtárcsa, - magkamra, - maglesodró, - vákuumkamra, - hajtás a tömörítő kerékről. Szemenként

103 Működése Szemenként - vetőeleme a vetőtárcsa, amelyen a vetendő mag méretének megfelelő átmérőjű furatok vannak, - vákuum hatására a vetőtárcsa furataira tapadnak a magvak, - a fölösleges magvakat ujjas maglesodró választja le, - amikor egy furat elhagyja a vákuumkamrát a nyomáskülönbség megszűnik és a mag a barázdába esik, - vetőtárcsa cseréjével alkalmas különféle (kukorica, napraforgó, bab, cukorrépa, stb.) magvak vetésére, - tőtávolság a vetőtárcsa cseréjével és az áttételi viszonnyal változtatható, - alkalmazott vetőgépek pl. SPC-6, RAU-MONOSEM, RAU-MULTISEM.

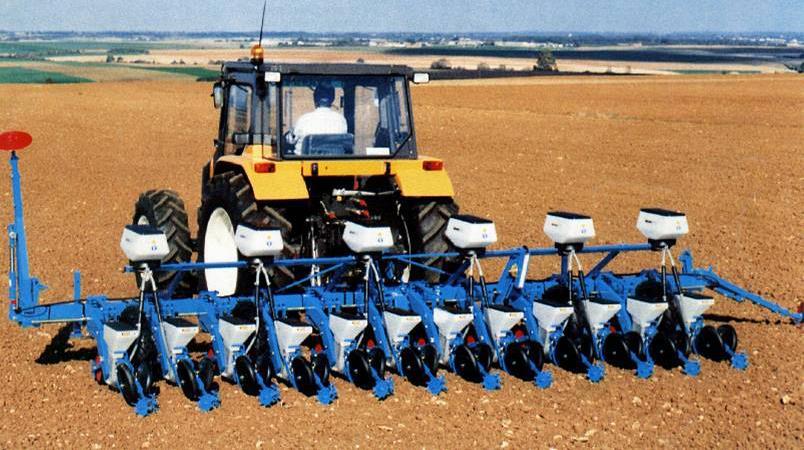

104 Szívórendszerű vetőgép Szemenként

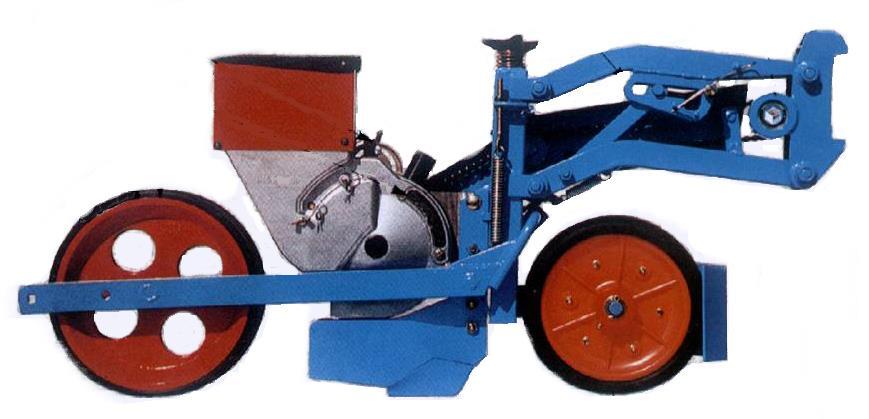

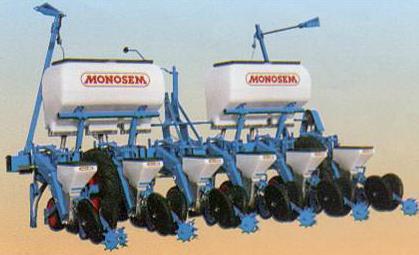

105 MONOSEM szívórendszerű vetőegység Szemenként tömörítőkerék 2 magtartály 3 vetőszerkezet 4 szívócsatlakozás 5 állítóorsó 6 felfüggesztés 7 csoroszlya 8 támasztókerék

106 Szemenkénti vetőgép Szemenként

107 Műtrágya adagoló Szemenként 1 adagoló tengely 2 tartály 3 adagoló csiga 4 lefolyócső 5 kifolyónyílás

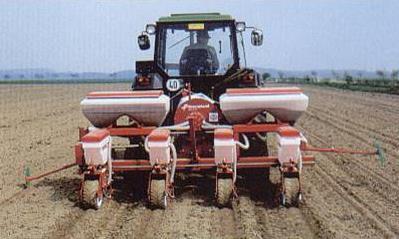

108 OPTIMA-4 típusú vetőgép Szemenként

109 Vetőegység Szemenként 1 kengyel 2 felfüggesztés 3 csoroszlya 4 magtartály 5 vetőszerkezet 6 sortakaró 7 maglesodró állítószerkezete 8 állítóorsó 9 tömörítőkerék

110 Szemenként Nyomó rendszerű pneumatikus vetőszerkezet Kúpcellás vetőszerkezet: - forgó celláskerék, kúpos cellákkal, - a cellákba kerülő magokat a nyomólégáram az alsó beszorult mag kivételével kifújja, - a beszorult magot a celláskerék belső részén futó horonyban lévő magkilökő lemez mozdítja meg, - a takarólemez megszűnte után a mag a csoroszlya által kihúzott barázdába kerül, - a túlnyomás alatt lévő teret a magtartállyal össze kell kötni.

111 Működése Szemenként - vetőeleme járókerékről hajtott kúpos furatú celláskerék, - a celláskerék cellái az előkamra alatt feltöltődnek maggal, - a levegőfúvóka az alsó mag kivételével a fölösleges magvakat visszafújja az előkamrába, - a cellába szorult magot a magkilökő fellazítja majd a celláskerék továbbfordul és a mag a barázdába esik, - tőtávolság a celláskerék cseréjével és az áttételi viszony változtatásával állítható, - alkalmazott vetőgéptípus pl. a BECKER AEROMAT, - a vetőgép 12 soros a celláskerék cseréjével kukorica, napraforgó, szója és cukorrépa vetésére alkalmazzák.

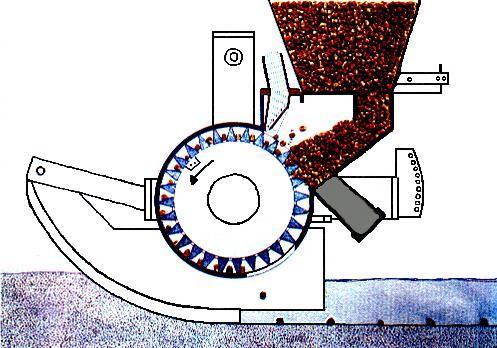

112 Pneumatikus kúpcellás vetőszerkezet részei Szemenként 1 sornyitó csoroszlya 2 cellás kerék kúpos furatokkal 3 magkilökő ék 4 levegő fúvóka 5 vetőmag tartály 6 ürítő nyílás

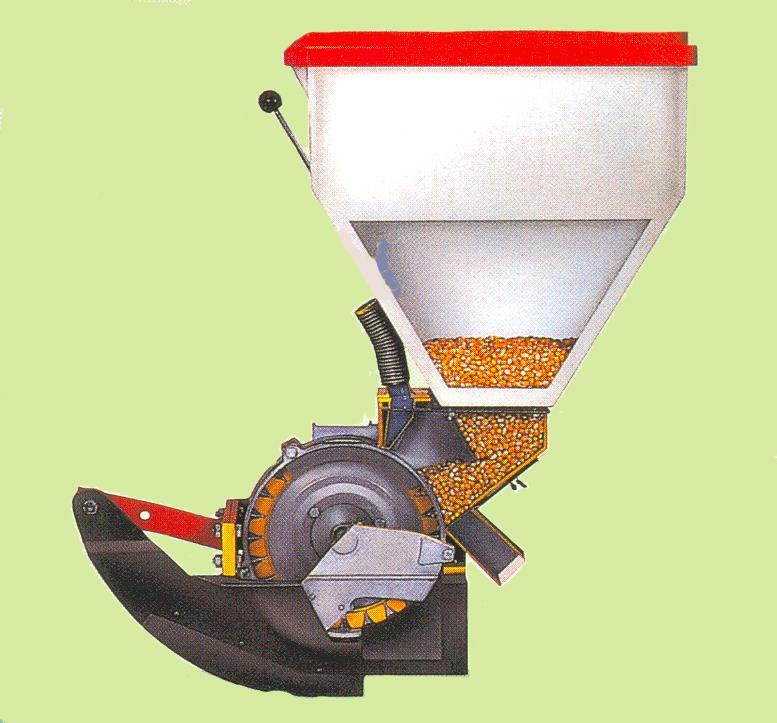

113 VN AEROMAT rendszerű vetőegység Szemenként

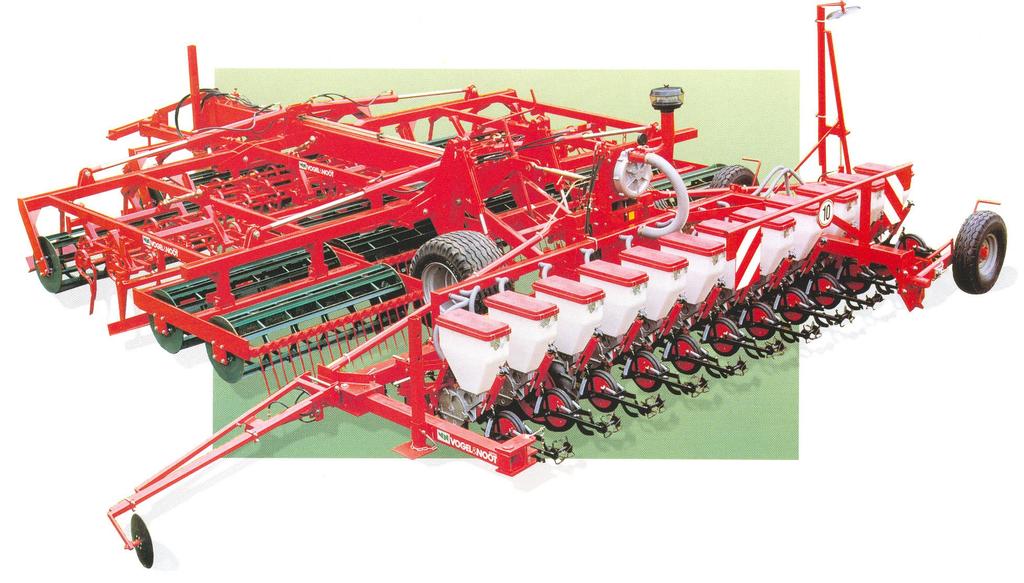

114 Kúpcellás vetőgép Szemenként

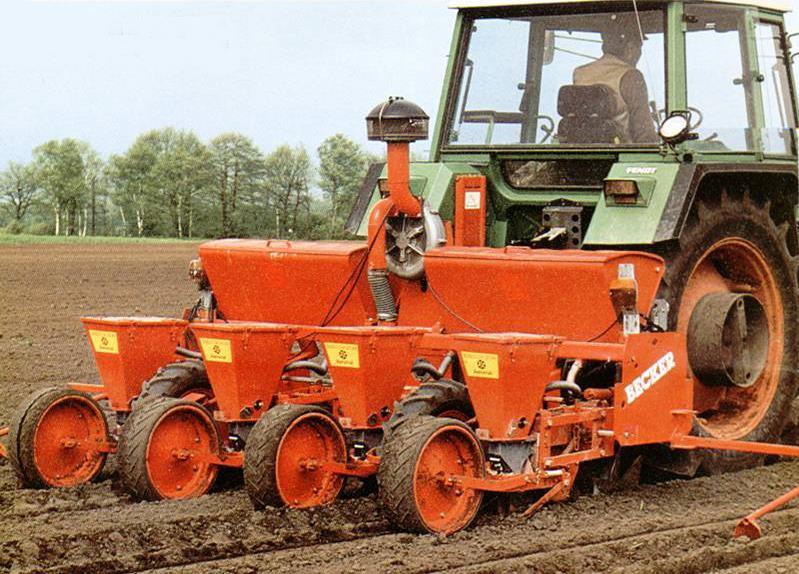

115 Vetőgép munka közben Szemenként

116 Központi dobos vetőszerkezet Szemenként Alkalmas: - kukorica, napraforgó, szójabab vetésére, - műtrágya és talaj-fertőtlenítőszer egyidejű kijuttatására.

117 Működése Szemenként - vetőeleme járókerékről hajtott kúpos furatú vetődob, amelyen a vetendő mag méretének megfelelő furatok találhatók, - vetődob alján 5-7 cm-es rétegvastagságban helyezkednek el a magvak, - túlnyomás hatására a magvak a kúpos furatokba tapadnak, - a fölösleges magvakat kefés maglesodró távolítja el, - amikor a furatokat a gumihengerek lefedik (6 db), magvak a magelosztó tölcsérbe esnek, ahonnan a nyomólevegő szállítja tovább a barázdába, - tőtávolság a vetődob cseréjével és az áttételi viszony változtatásával változtatható, - alkalmazott vetőgéptípus IH CYCLO , - a vetőgép vontatott 6 soros kukorica és napraforgó szemenkénti vetésére alkalmazzák.

118 10 MENÜ Pneumatikus központi dobos vetőgép Szemenként Szerkezeti részei: 1 magtartály fedél 2 nyomásmérő óra 3 magtartály 4 ventilátor (túlnyomás 3-5 kpa) 5 kétállású zárólap 6 csoroszlyák 7 levegő belépő nyílás 8 magbevezető cső 9 vetődob kúpos furatokkal 10 magfelfogó tölcsérek 11 gumi görgők 12 maglesodró kefe

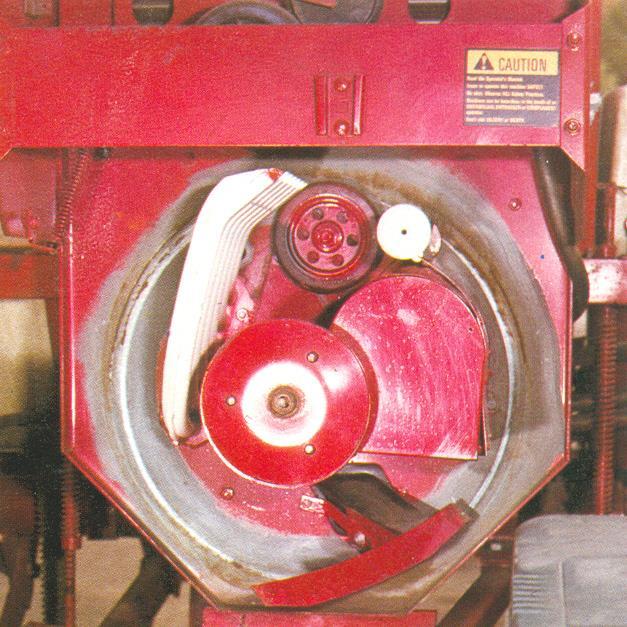

119 Vetődob alatti részek Szemenként magtölcsér maglesodró dob rögzítő tárcsa magkifolyó nyílás

120 Vetődob Szemenként - a magtartálynál gumikarika tömít, - grafitos-zsír biztosítja a tömítőgyűrű kopásmentes elmozdulását a magtartály falán, - átmérő: 700 mm, - lyuksorok száma: 6 (8), - a vetődob cserélhető a lyuk átmérőnek és lyukszámnak megfelelően, - meghajtása járókerékről, láncáttétellel, - tőtávolság állítása: hajtó lánckerék cserével, - maglesodrók: forgó hengeres kefék, - magleválasztó gumihengerek, - magfelfogó tölcsérek.

121 Központi magtartály: - légmentesen zárt, üvegszálas poliészter, - nyomásmérő órával, - nyomáskiegyenlítő cső: a vetődobot köti össze a magtartállyal, - elzárócsap: tartály kifolyónyílását zárja el, Szemenként Ventilátor: - meghajtása hidromotorral történik, - levegő nyomása kpa (0,03 0,05 bar), Magvezetőcső: magot az áramló levegő továbbítja.

122 Cyclo vetőgép felépítése - csoroszlya: kéttárcsás, - vetőegység: paralelogramma felfüggesztésű, - járókerekek, - tömörítő kerekek, - műtrágya tartály: - csigás adagolószerkezet, - hajtás járókerékről, lánchajtással, - talajfertőtlenítő tartály: - adagolószerkezet hajtása tömörítő kerékről, - vonószerkezet, járószerkezet, - nyomjelzők, hidraulikus működtetéssel, - hidraulikus rendszer: a gép kiemelését végzi. Szemenként

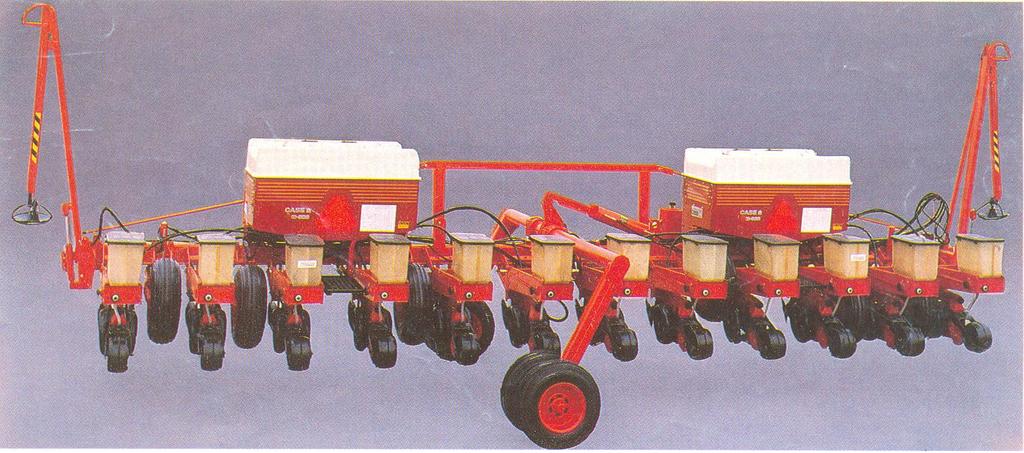

123 Cyclo vetőgép Szemenként A gép készül: - 6, 8 és 2x6, 2x8 soros változatban, - 8 és 2x8 soros átszerelhető 6 és 2x6 sorosra, - a csoroszlyák előtt a magvezető csőbe fotocellás vetőmag-ellenőrző berendezés van felszerelve, - sortávolság: - 6 és 2x6 soros: 76,2 cm (30 ), - 8 és 2x8 soros: 55 cm (20 ).

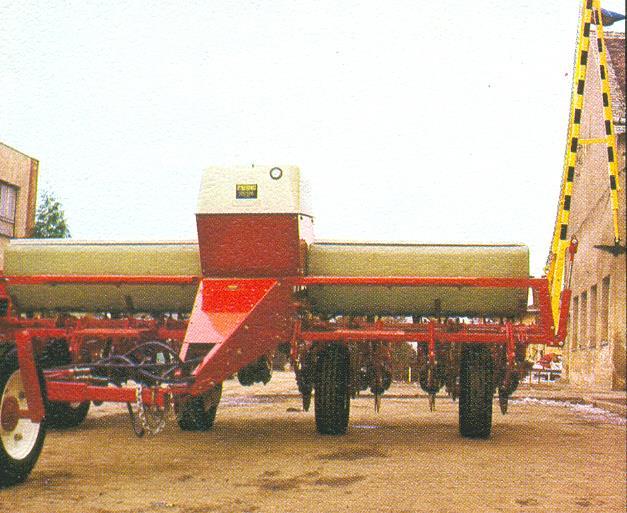

124 Központi dobos vetőgép Szemenként

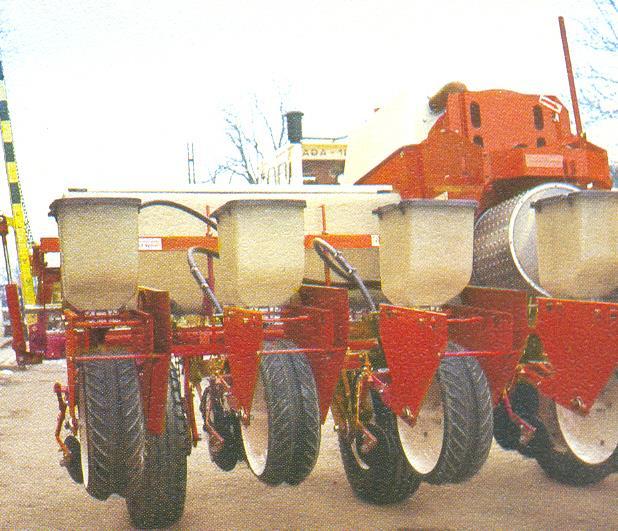

126 Központi dobos vetőgép kapcsolása Szemenként

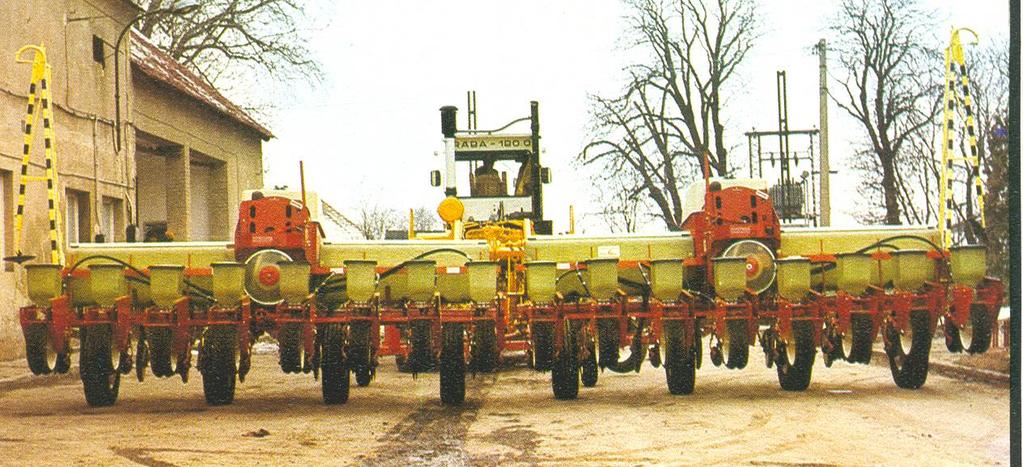

127 Központi dobos vetőgép szállítási helyzetben Szemenként

129 Vetődob hajtása Szemenként vetődob járókerék

130 Szemenkénti vetőgépek beállítása Szemenként - az erőgép nyomtávolságának beállítása a sortávolságnak megfelelően, - a keresztirányú vízszint beállítása a jobb a függesztőorsóval, - a hosszirányú vízszint beállítása a támasztóorsóval, - a sortávolság beállítása a vetőtagok eltolásával, - tőtávolság beállítása: - vetőelem kiválasztása és cseréje, - áttétel beállítása, - vetési mélység beállítása a támasztókerekek állításával, - nyomjelzők beállítása, - maglesodrók ellenőrzése és beállítása leforgással, - próbaüzemeltetés után ellenőrizzük a beállított értékeket.

131 Vetőegységek kialakítása és a függesztő-szerkezetek Megoldandó feladatok: - vetési mélység biztosítása: mankókerékkel, - nyugodt járás biztosítása: - állítható feszességű rugóterheléssel, - tandemkerekes elrendezéssel, - felfüggesztés: - paralelogramma felfüggesztés, - húzószáras vontatás, - kiemelés: hidraulikával, - talajtömörítés: tömörítő kerékkel. Szemenként

132 Vetőegység felfüggesztési megoldások 1.) paralelogramma felfüggesztés Szemenként

133 2.) tandemkerekes, tolórendszerű Szemenként

134 3.) tandemkerekes, húzószárral Szemenként

135 4.) állítható tandemkerekes, paralelogramma felfüggesztéssel Szemenként

136 Tandem kerekes vetőegység Szemenként

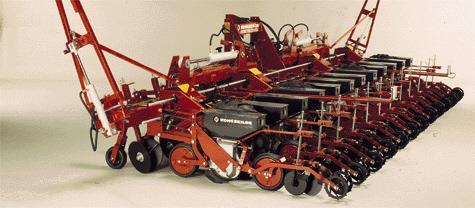

137 Tandem kerekes vetőgép Szemenként

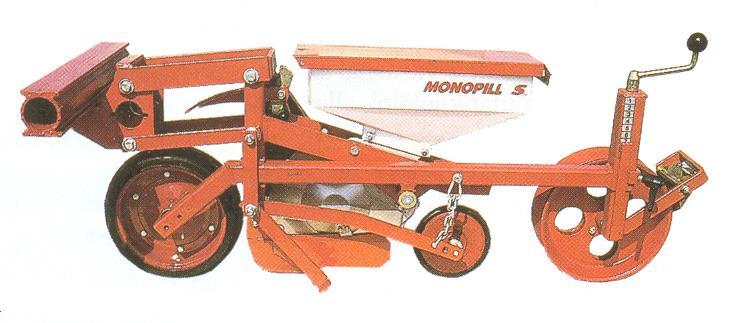

138 Tandem kerekes vetőgép Szemenkénr

139 5.) állítható húzószáras Szemenként

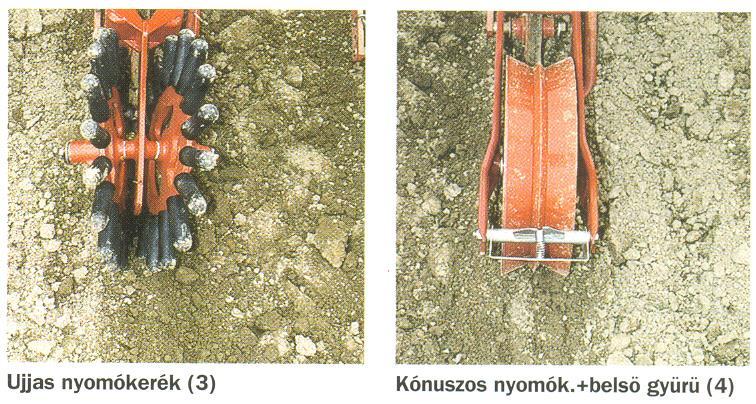

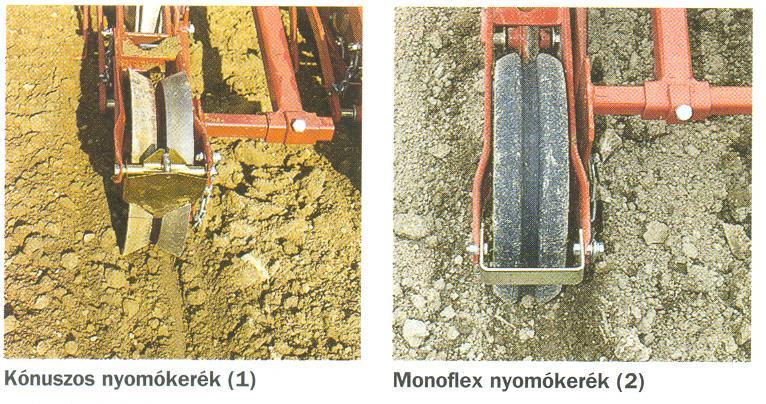

140 Tömörítőkerék megoldások Szemenként Kónuszos nyomókerék Monoflex nyomókerék Ujjas nyomókerék Kónuszos nyomókerék belső gyűrűvel

141 Szemenkénti vetőgépek hajtószerkezete Szemenként Hajtást igénylő szerkezeti elemek: - vetőszerkezet, - műtrágya szóró szerkezet, - mikrogranulátum szóró szerkezet. Hajtás lehet: - egyedi: tömörítő kerékkel, - hátránya: kis tömeg miatt nagy a kerékcsúszás, egyenetlen vetés, időigényes a fordulatváltás, - központi járókerék-hajtás: a vetőelemek közös tengelyről kapják a hajtást.

142 Központi járókerék-hajtás Szemenként Műtrágya szóró hajtása Vetőtengely hajtása Granulátum szóró hajtása.

143 Vetőszerkezet hajtása Szemenként

144 A celláskerék kerületi sebességének hatása a tőtáv-egyenletességre: Szemenként - v k = v H a leeső mag talajhoz viszonyított sebessége 0, tehát nem gurul el. Ez nem valósítható meg, mert ehhez a celláskereket és a vetőtárcsát túl gyorsan kellene forgatni, ahol hiányos lenne a cellák és vetőtárcsák feltöltődése. v k = 0,3 0,4 m/s. - v H > v k a leeső mag előre gurul. Elfogadható még a tőtáv egyenletesség, ha a v H max. ötszöröse a v k -nak, így v H =1,5 2m/s.

145 v K és v H nagyságának hatása a kieső magra Szemenként

146 Vetésellenőrző műszerek Szemenként Feladata: a mag áramlásának ellenőrzése, jelzése. Felépítése: - csoroszlya előtt elhelyezett magérzékelők (fotocellák), - kijelző monitor a vezetőfülkében, - vezetékek, csatlakozók.

147 Vetésellenőrző műszer Szemenként Működése: - a lámpa folyamatosan villog: folyamatos a vetőmag áramlása, - lámpa nem világít (sötét marad): dugulás a csoroszlyánál, - lámpa folyamatosan világít (nem villog): a mag áramlása megszűnt. A készülék alkalmas a kivetett mag számolására is.

148 Szórvavető gépek Vetési módok A talajfelületre, vagy kis mélységre vetett magoknál alkalmazható. Adagolók típusai: - sörtekefés, - lapátos, - sántakerekes, - bordás hengeres.

149 Sörtekefés adagolószerkezet Vetési módok kifolyónyílás, állítható furatszámmal

150 Burgonyaültető gépek Feladatuk: - a vetőgumók talajba juttatása, - egyenletes mélység és tőtáv biztosítása. Ültetőgépek bakhát cm 2 4 cm talajfelszín vetőgumó

151 Az ültetőgépekkel szemben támasztott követelmények: - a tőtávolság cm között állítható legyen, - ne sértse a gumókat, - a beállított mélységtől ne térjen el, - lejtőn is elfogadhatóan dolgozzon. Burgonyaültetés folyamata: - barázda nyitás, - burgonya adagolása a barázdába, - bakhát kialakítása. Ültetőgépek

152 Ültetőgépek Kiegészítő részek: - tőhiánypótló szerkezet, - műtrágya és vegyszer adagóló. Adagóló szerkezetek típusai: - merítőkanalas, - szorító ujjas.

153 Ültetőgépek Merítőkanalas adagolószerkezetű ültetőgép Felépítése: - szállítólánc, műanyag kanalakkal, - gumótartály, - sornyitó csoroszlya, - hajtó talajkerék, - sortakaró (bakhátkészítő) tárcsák.

154 Merítőkanalas ültetőgépek Ültetőgépek szalagfeszítő 2 bevezetőnyílás 3 rázóelem 4 állítható gumifal 5 gumótartály 6 merítőkanál 7 sornyitó csoroszlya 8 8 sortakaró tárcsa

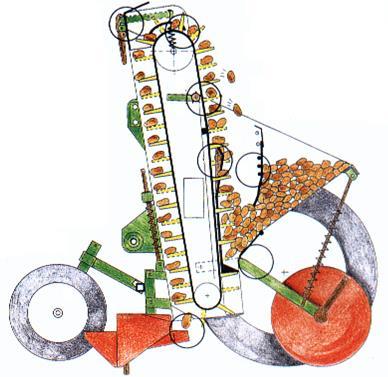

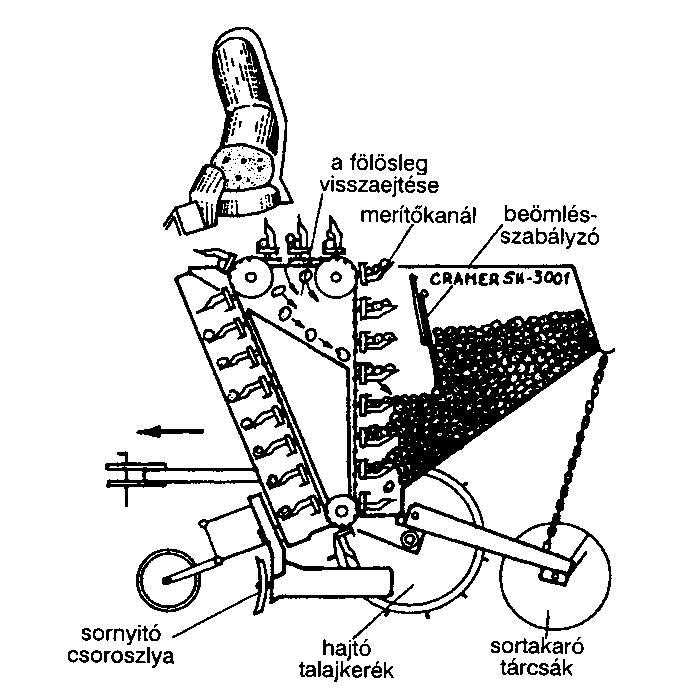

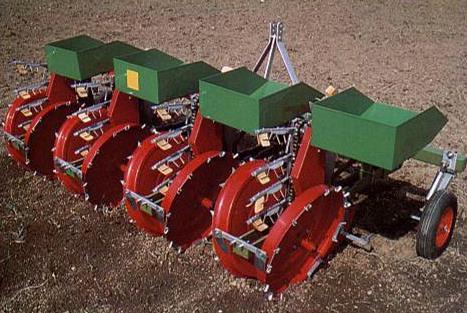

155 Merítőkanalas burgonya-ültetőgép Ültetőgépek

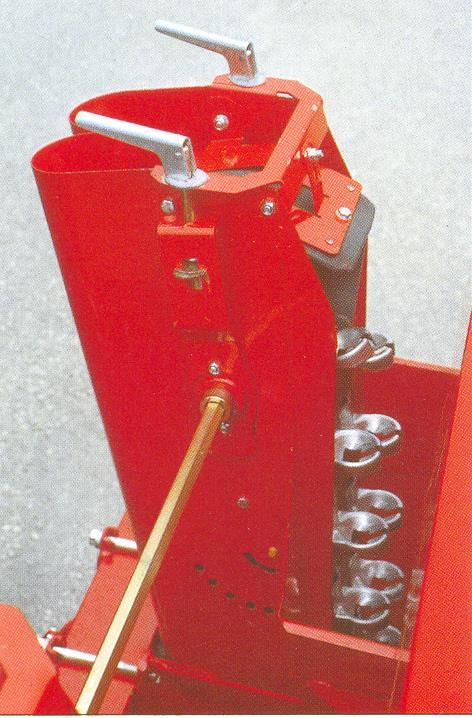

156 Függőleges hevederágak rázókalapáccsal Ültetőgépek

157 Működése Ültetőgépek - ültetőeleme a végtelenített láncra vagy hevederre szerelt kanalak, amelyek meghajtásukat járókerékről kapják, - merítőtérben a burgonya rétegvastagsága cm, - a kanalak merítőtéren áthaladva feltöltődnek burgonyával, - a gumónkénti ültetést vízszintes szakasz vagy rázókalapács biztosítja, - a kiejtőnyíláshoz érve, a burgonya a barázdába esik, - tőtávolságot a kanalak számával és áttétellel lehet változtatni, - a merítőkanalak betétjét a burgonya nagyságának megfelelően cserélni kell. Akalmazott burgonyaültető gépek: pl. - CRAMER SH-3001 vontatott 4 soros - RAU HASSIA vontatott soros kivitelben készül.

158 Ültetőgépek 4 és 2 soros vontatott burgonyaültető gépek

159 Tőtávolság változtatása Ültetőgépek Gumótávolság változtatása a fogaskerék csoport eltolásával történik.

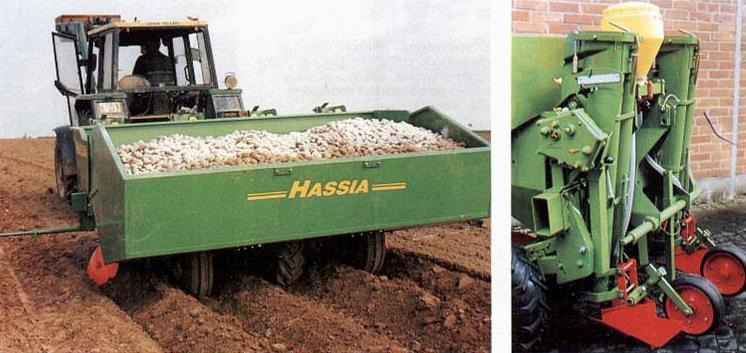

160 Burgonyaültető gép Ültetőgépek

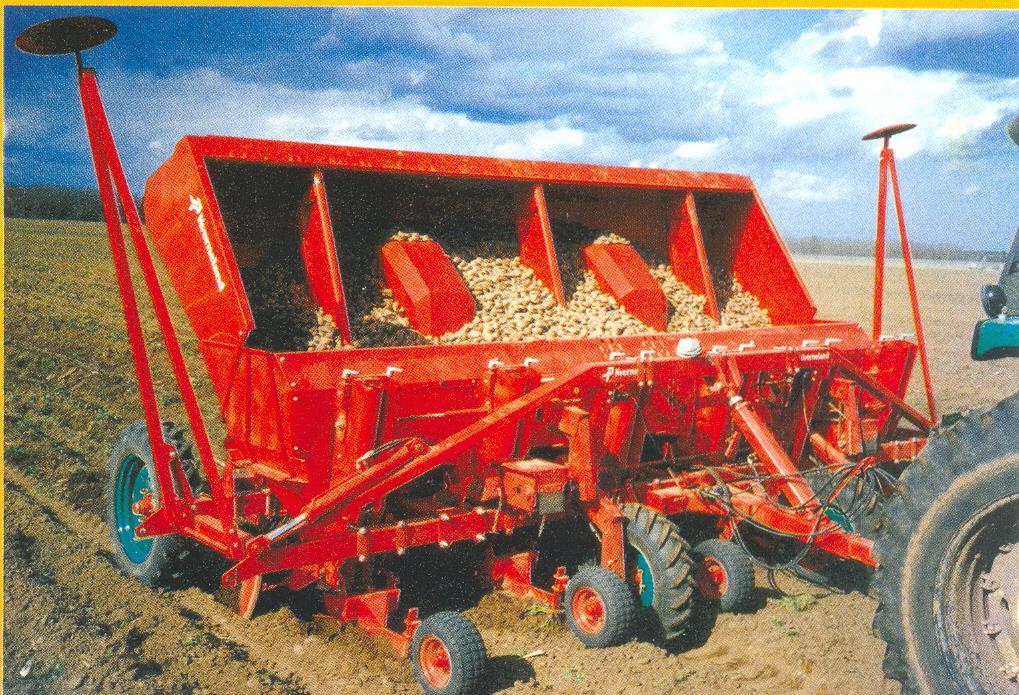

161 Burgonyaültető gép Ültetőgépek

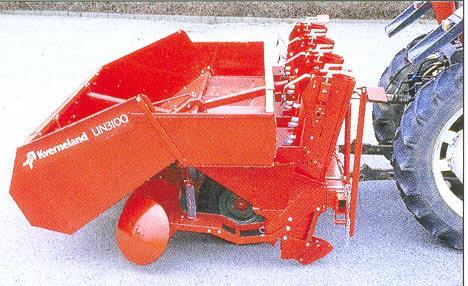

162 Ültető kanalak Ültetőgépek

163 Merítőkanál típusok Ültetőgépek

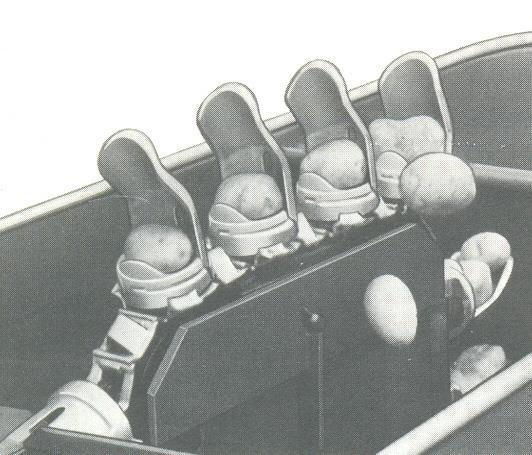

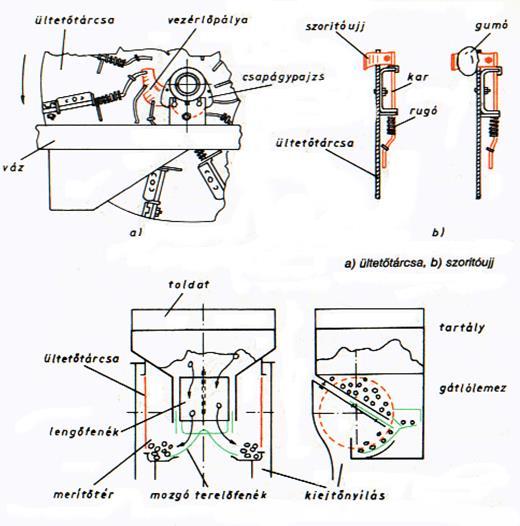

164 Szorítóujjas adagolószerkezet Ültetőgépek Felépítése: - forgó tárcsa, kanalakkal, - szorító ujj, rugóval, - vezérlő pálya.

165 Szorítóujjas ültetőgép Ültetőgépek

166 Működése Ültetőgépek - merítőtérben a vezérlőpálya által nyitott szorítóujj és a tárcsa közé burgonya kerül, - a vezérlőpályát elhagyva rugóerő zárja a szorítóujjat, - a kiejtő nyíláshoz érve a vezérlőpálya nyitja a szorítóujjat és a burgonya a barázdába esik, - a szorítóujjak hosszúságát vagy nyitásának nagyságát a burgonya méretének megfelelően kell beállítani, - tőtávolság változtatása: szorítóujjak számával vagy az áttétellel változtatásával történik. Alkalmazott típusú ültetőgépek: pl. 4 SaBPD-75 függesztett, 6 SaD vontatott.

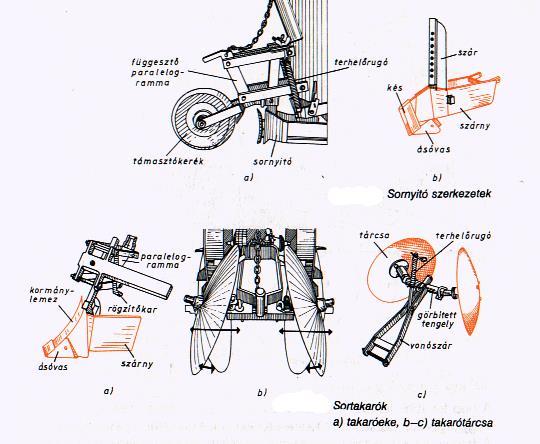

167 Sornyitó és bakhátképző szerkezetek Ültetőgépek

168 Palántaültető gépek Palántázás Gépekkel szemben támasztott követelmények: - a palántákat egyenként, függőleges helyzetbe ültesse, takarja be földdel, - a palántasornál a talajt tömörítse, - munkamélység és sortáv változtatható legyen, - a gép ne sértse a palántákat. Gépek jellemzői: - munkaszélesség: 2-6 m, - ültetett sorok száma: 4-8 m, - munkasebesség: 0,5-1,5 km/h.

169 Szorítótárcsás palántázógép Palántázás Felépítése: - sornyitó csoroszlyák, - hajlékony tárcsák (azonos fordulattal forognak kardánkereszt hajtással), - mélységállító kerék, - sortömörítő görgők, - palánta tartó, - ülések, - ütemjelző, - nyomjelző, - váz- és függesztőszerkezet.

170 Szorító tárcsás palántázógép Palántázás

171 Szorítótárcsás palántázó Palántázás sortakarók 2 ülések 3 tömörítő kerekek és szorítótárcsák 4 sornyitók 5 ládatartó 6 támasztókerék 7 nyomjelző

172 Palántázó tag Palántázás tömörítőkerék fogaskerék hajtás kezelőülés szoríttárcsa kardánház keret Szerkezeti részei: - vázszerkezet, - függesztő szerkezet, - palántatartó rács, - nyomjelzők, - palántázó tagok: - vonószár, - kezelőülés, - tömörítő kerekek, - sornyitó eke, - szorítótárcsák.

173 Működése Palántázás - a hajlékony műanyag tárcsák os szöget zárnak be egymással, hajtásukat a tömörítő kerékről kapják, i=1, - a tárcsák közé sugár irányba gyökérrel kívül behelyezett palántát egy fél fordulat után elengedik, majd a tömörítő kerekek földet nyomnak a gyökérzethez, - tőtávolság a tárcsákon bejelölhető, - tárcsa és tömörítőkerék átmérő 40 cm, - a tárcsa egy fordulata alatt a gép ~120 cm utat tesz meg, Alkalmazott szorítótárcsás gépek: pl. - TP-4 függesztett, - UPK-6 függesztett palántázó gépek.

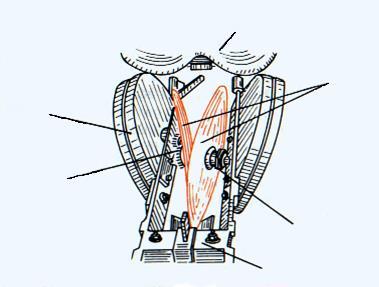

174 Szorítóujjas palántázógép Palántázás A palántákat két puha anyagból készült elem közé helyezik, amelyek vezérlőpálya mellett összezáródnak.

175 Szorítóujjas palántázó Palántázás Szerkezeti részei: - vezérlőtárcsa a rászerelt, szorítóujjakkal, - vezérlőpálya, - vezetőülés, - tömörítő kerekek, - sornyitó.

176 Működése Palántázás - a vezérlőpálya vezérli a szorítóujjak nyitását és zárását, - a palántát a szorítóujjak összezárása előtt kell az ujjak közé helyezni, - a barázda fölé érve az ujjak elengedik a palántát, majd a tömörítő kerekek földet nyomnak a gyökérzethez, - tőtávolság változtatása a szorítóujjak számával és az áttétel változtatásával szabályozható.

177 Láncos-fogóujjas palántázó Palántázás

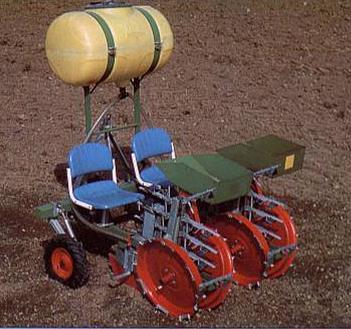

178 Szorítóujjas palántázógép Palántázás

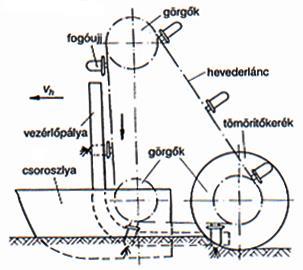

179 4 soros szorítóujjas palántázógép Palántázás

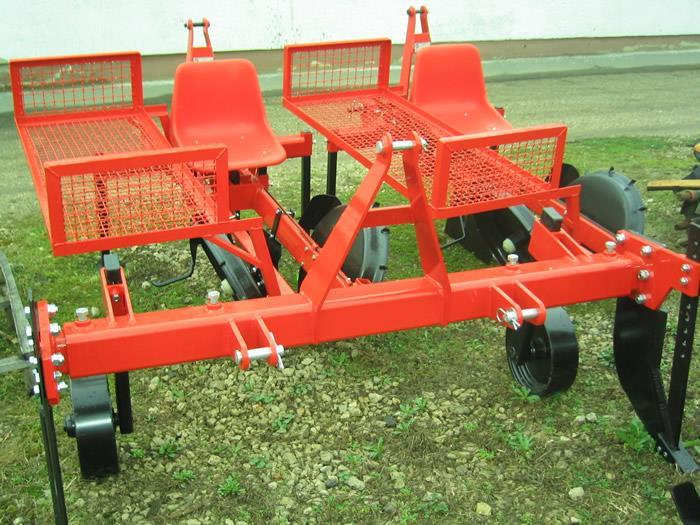

180 Palántázás lyuggatott fólia-takarással Palántázás Tőtávolságnak megfelelő lyukakkal ellátott fekete fóliával takarják le a palánta sort. Előnye: - csökken a talajnedvesség elpárolgása, - nincs gyomosodás. Tápkockás palántaültető gép: - a palánták földlabdával kerülnek a talajba, - csökken az átültetéssel járó károsodás, - tápkocka mérete: 6x6x5 cm.

181 Tápkocka méretei: Palántázás 6 cm tápkocka 6 cm 5 cm

182 Tápkockás palántázó Palántázás

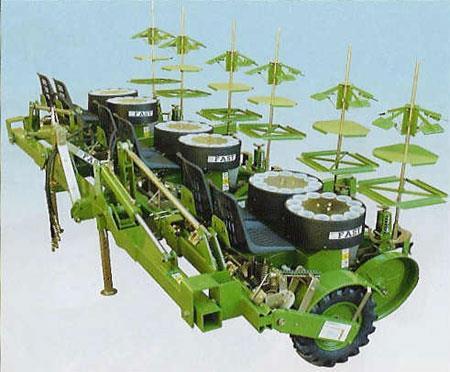

183 Forgótányéros tápkockás palántázógép Palántázás

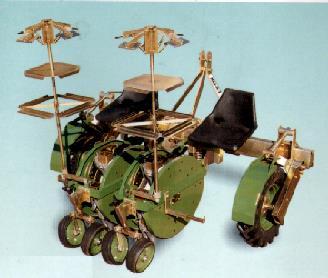

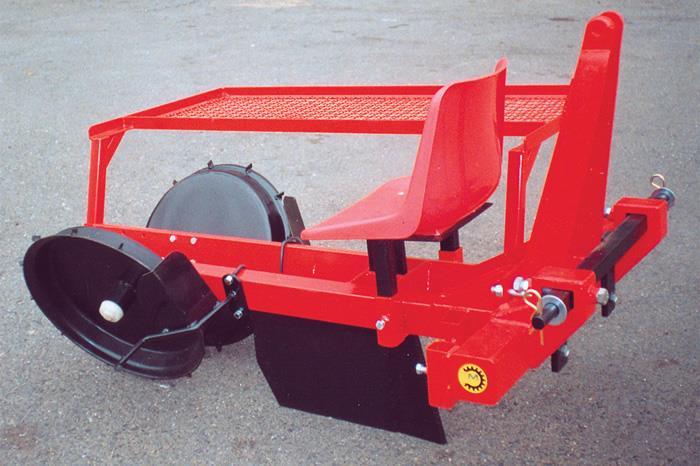

184 Csemeteültető Palántázás

185 Csemeteültető Palántázás

186 Automata palántázógép Palántázás - palántákat a gépi ültetéshez két fólia szalag közé helyezve felcsévélik, - lecsévélés az ültetés folyamán a gépen történik, - a szalagokból kihulló palánta az ültetőtárcsák közé kerül, amelyek elvégzik az ültetést.

187 Automata palántázás folyamata Palánták felcsévélése Palántázás Lecsévélés ültetéskor
