Növénytelepítés. Vetőgépek üzemeltetése. Nyomjelző beállítása

Átírás

1 Vetőgépek üzemeltetése Nyomjelző beállítása 1

2 Nyj k : nyomjelző távolsága a vetőgép középvonalátol [m] Nyj sz : nyomjelző távolsága a szélső csoroszlyától [m] B: vezetési szélesség [m] t: sortávolság [m] A: traktor nyomtáv [m] Nyj k = B A 2 B = n cs t n cs t B = ( ncs 1) t + t Nyj sz = B / 2 + t / 2 A / 2 = n cs t + t 2 A = t ( n cs + 1) A 2 = t ( u + 1) A 2 2

3 Cellás kerekes (cellás korongos vagy peremcellás) vetőszerkezetek: cukorrépa, aprómagvak, de kukorica és szója vetésére is alkalmazható Mechanikus vetőszerkezetek A mechanikus szemenkénti vetőgépek előnye a pontos vetés, a gyors tőtávállítás, a kis géptömeg és ezzel összefüggésben a viszonylag alacsony gépár. Ezzel szemben a gépek csak kisebb haladási sebességgel (5-7 km/h) üzemeltethetők, ezért azonos munkaszélesség esetén kisebb a terület-teljesítményük, mint a pneumatikusaké. A peremcellás vetőszerkezet A járókerékről hajtott celláskerék a felülről bekerülő magokat kb. fél fordulat után alul kiejti. A cellák körbefutó hasítékában elhelyezett magkilökő ék a magokat lefelé tereli, hogy minél rövidebb úton a magágyba kerüljenek. A cellákból a fölösleges magokat maglesodró kerék távolítja el. Egyes típusokon kerék helyett állítható lemezt alkalmaznak. 3

4 4

5 Cellás gyűrűs vetőszerkezet belső magfelvétellel: cukorrépa és egyéb aprómagvak vetésére Rau Betasem Kleine Unicorn - 2 Távolság állítás: fokozatú lánckerekes hajtómű 2. Különböző cellaszámú gyűrűk Pl.: 3. fokozat + 5, 6, 8 cellaszám: cm-es tőtáv 6. fokozat + 6, 7, 8, 12 cellaszám: 5-28,5 cm-es tőtáv 5

6 1, rögterelő 2, tömörítő kerék 3, csoroszlya 4, vetőelem 5, tömörítő kerék 6, mankókerék 6

7 Merítőkanalas (nem vezérelt) szemenként vető gép: Kukorica, lóbab, csicseri borsó, szója, földimogyoró, napraforgó, gyapot, cirok 1, kamrás tárcsa 2, merítőkanalas tárcsa 3, merítőtér (magtartálytól) 4, takarólemez 5, maglesodró kefe 7

8 Különböző magokhoz különböző merítőkanalas tárcsa illetve kamrástárcsa tartozik. -30 féletőtávolság beállítására van lehetőség - könnyű ürítés (magtartály) - vetési mélység 2-11 cm között fokozatnélkül állítható. 8

9 Ferde vetőtárcsás vetőgép: 1, ferde vetőtárcsa furatokkal 2, maglesodró 3, takarólemez 4, kamráskerék 5, kamrástárcsa 9

10 Vezérelt merítőkanalas szerkezetnél a különleges merítőkanalakkal felszerelt adagoló tárcsa a kanalakkal együtt cserélhető. A tárcsában csapágyazott kanalak könyökös végei a körülfordulás során az adagolóház belsejébe szerelt pályát követik. Ennek következtében a felfelé haladó kanalak az adagolótérből magot merítenek. A magvezető tölcsér nyílása felett a vezérlő pálya hatására elfordulnak, a magvakat a tölcsérbe hullatják. A kiadagolt mennyiség a vezetőtárcsa fordulatszámával, illetve a kanalak számának a változtatásával szabályozható. Az adagolás pontosságát a tárcsa forgási sebessége nagymértékben befolyásolja. A kedvező üzemi sebesség 2,5-4 km/h. Vezérelt merítőkanalas adagoló szerkezetű a NIBEX típusú, svéd gyártmányú precíziós vetőgép, amely számjelekkel és színekkel megkülönböztetett, 13 különböző méretű kanalakkal kerül forgalomba háromféle (2,5; 5 és 9 cm széles) barázdanyitó csoroszlyával. (Karai et al.) 10

11 Szalagos vetőgép: Elsősorban zöldségfélék vetésére A szalagos vetőszerkezet A mag méretének megfelelő kör alakú lyukakkal ellátott gumiszalag alsó ága a magtartályból ráömlő magokat magával viszi, majd egy kiejtőnyíláson át a magágyba ejti. A szerkezet gyenge pontja a gumiszalag, amely megnyúlása idővel meghaladhatja a feszítési lehetőséget és megcsúszik a hajtótárcsán. Ilyenkor az elem egyenlőtlenül vagy egyáltalán nem vet. 11

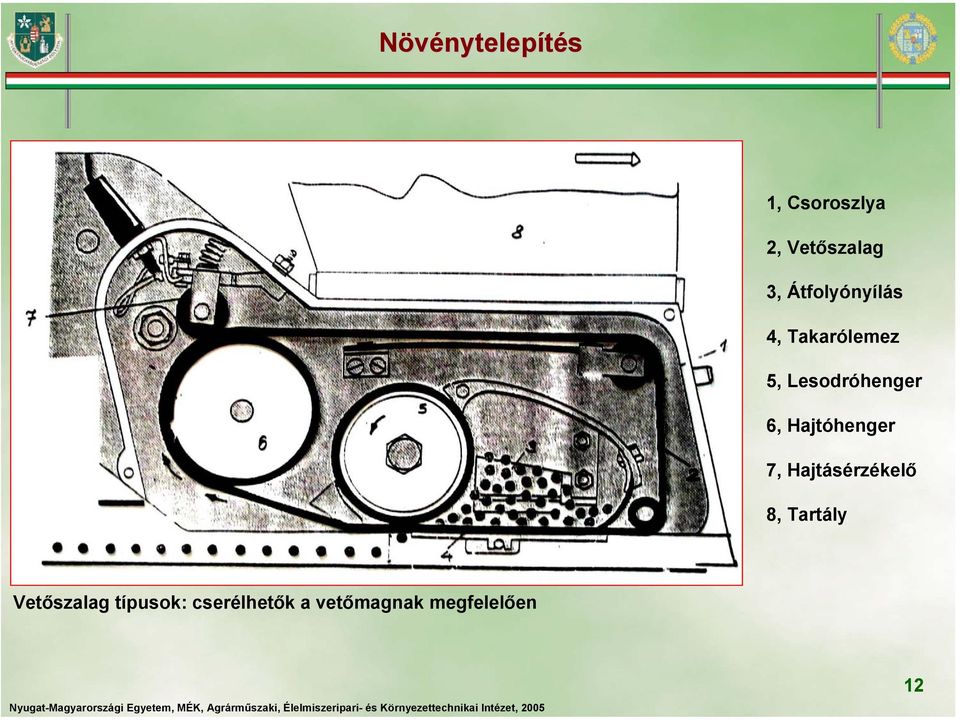

12 1, Csoroszlya 2, Vetőszalag 3, Átfolyónyílás 4, Takarólemez 5, Lesodróhenger 6, Hajtóhenger 7, Hajtásérzékelő 8, Tartály Vetőszalag típusok: cserélhetők a vetőmagnak megfelelően 12

13 Vetőszalagok különböző perforációval: Csoroszlya típusok: 13

14 MULTI emelő rendszerű felül vető lukszalagos adagoló: 14

15 15

16 16

17 Szívólégáramú Pneumatikus vetőrendszerek: kukorica, bab, borsó, répa, zöldség stb. vetésére Eltérő magméretekhez különböző tárcsák és különböző vákuum érték! A szívó rendszerű vetőszerkezet A magtartályba töltött vetőmagot a furatokkal ellátott vetőtárcsa adagolja a csoroszlyába. A magvak a ventilátor által létesített vákuum hatására a vetőtárcsa furataira tapadnak, íly módon a forgó vetőtárcsa a vetőház alsó részéhez szállítja a magvakat, ahol a szívóhatás megszűnik és a magvak a csoroszlya által létesített barázdába hullanak. Patkó alakú vákuum: Nem kell hozzá meglelökő (SPC 6, 12) 17

18 Maxcorn P Állítható: - sortávolság (45 cm-től) - mélység (11 cm-től) - tőtáv (cserekerekekkel és tárcsacserével: 3,1-22,3 cm-ig) -vákuum 18

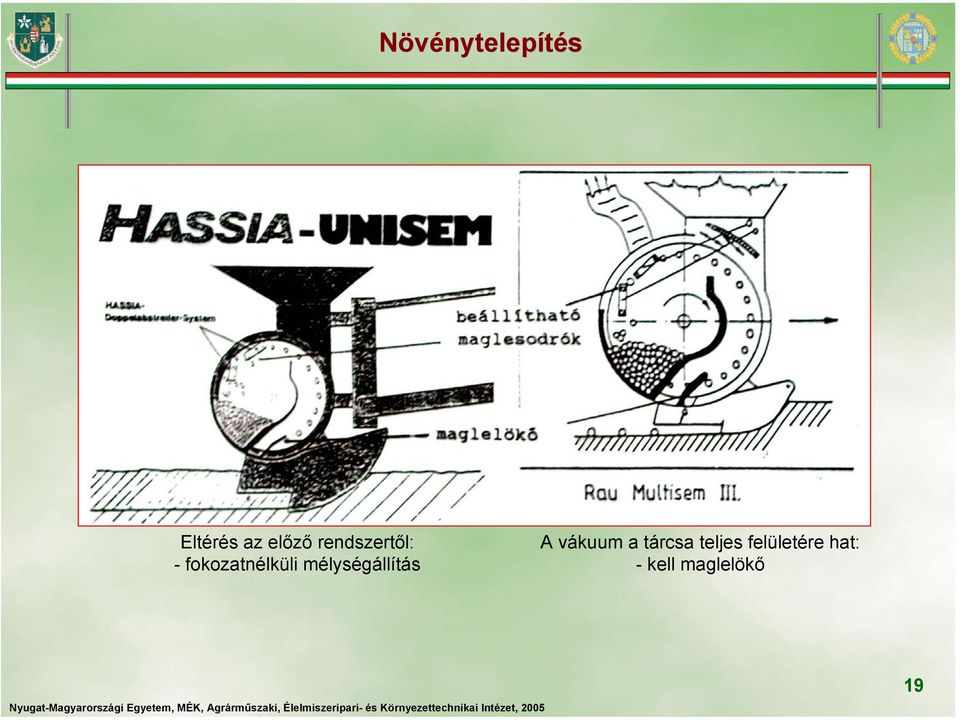

19 Eltérés az előző rendszertől: - fokozatnélküli mélységállítás A vákuum a tárcsa teljes felületére hat: - kell maglelökő 19

20 Szívott légáramú, celláskerékkel kombinált pneumatikus vetőszerkezet: kukorica, napraforgó, bab, káposzta, cékla, retek stb. vetésére 20

21 21

22 maglesodró (állítható) vetőtárcsa (cserélhető) maglelökő kamráskerék Kleine Multicorn 22

23 Pneumatikus vetőszerkezetek: Nyomólégáramú szemenként vető szerkezetek: - központi vetőelemes - központi tartályos Légnyomás: m bar A központi dobozos vetőszerkezet A nyomó légárammal dolgozó pneumatikus vetőgépnél a magtartályból a vetőmag a tartály alján lévő magbevezető csatornán keresztül jut a vetődobba. A vetőmagvak a légszállító ventilátor által létesített túlnyomás hatására a vetődob forgása közben a vetődob furataira tapadnak. A vetődob külső felületén az oldalirányban elhelyezett magleválasztó gumihengerek a vetőfuratok lefedésével semlegesítik a vetőfuratokra ható túlnyomást, s így a magvak a gravitáció ás a centrifugális erő hatására a vetőfuratokról leválva a vetődob palástja alatt lévő tölcsérszerűen kiszélesedő magvezető csövekbe hullnak. A magvakat a magvezető csöveken keresztül kiáramló nagysebességű levegő a csoroszlyák által nyitott barázdákba továbbítja. 23

24 24

25 25

26 1, vetődob 2, zárólemez 3, magbevezető cső a zárócsappantyúval 4, maglevezető (kifúvó-) cső 5, magtartály 6, lesodrókefe 7, görgősor 8, ventillátor 26

27 Kombinált vetőszerkezet: A magládából szabályozható beömlőnyíláson át kerül a mag a forgó celláskerékhez, amelyen a maghoz képest nagyméretű cellák vannak. A cellákba kerülő magok közül a folyamatos nagy sebességű nyomó légáram a kissé beszoruló legalsó mag kivételével a fölösleget kisöpri, a cellában maradt szem alul kihull. 27

28 28

29 29

30 Egyszerűsített nyomólégáramú szemenként vető gép (Konskilde) vetődob furatok takarólemez 30

31 Vetőgépek fejlesztési irányai: Vetésellenőrző (szemenkéntvető gép) Monitor elvetett terület Fokozat nélküli állítható vetőtengely fordulatszám a sebesség függvényében haladási sebesség érzékelő 31

32 Elektromos meghajtású vetőszerkezet: UNICORN synchro-drive Előnyei: -a tőtávolság fokozatmentesen állítható - bármelyik sor egyszerűen kikapcsolható - fordulónál, a vetőgép kiemelésekor a vetés azonnal megszűnik - nem kell azzal a hibával számolni, ami a hagyományos rendszereknél a járó vagy tömörítő kerék csúszásából adódik. 32

33 Elektromos meghajtású vetőszerkzet: UNICORN synchro-drive Növénytelepítés erőgép csatlakozó kábel Monitor az adatok bevitelére és kijelzésére Microprocesszor (a munkagép számítógépe) adattovábbító kábel Egyenáramú motor a vetőtárcsa meghajtására jeladó 33

34 Vetőmagsérülés alakulása Vetőmag frakció: 3,75 4,75 mm Mechanikus vetőszerkezetű gépek Pneumatikus vetőszerkezetű gépek 34

35 A vizsgált vetőgépek átlagos adagolási pontossága Vetőmag frakció: 3,75 4,75 mm Mechanikus vetőszerkezetű gépek Pneumatikus vetőszerkezetű gépek 35

36 Burgonyaültetők gépek felosztása 36

37 Félautómata ültetési rendszerek rekeszes-tárcsás ültető-kanálsoros ültető-kelyhes 1, függesztőszerkezet 2, vetőgumó 3, csoroszlya 4, rekeszes tárcsa 5, ültető-kehely 6, ültető kanálsor 7, ejtőcső 8, kezelőülés 9, járókerék 10, tárcsás töltögető 11, villás meghajtókerék 12, kormánylemezes töltögető 37

38 38

39 39

40 Burgonyaültetők Szorítóujjas merítő rendszerű ültetők 1, tárcsa 2, szorítóujj tengelye 3, tartó 4, rugó 5, vezérlőpálya 6, szorítólap Szorítóujjas-merítőkanalas vetőszerkezet 7, merítőkanál 8, szorítóujj 40

41 Merítőkanalas burgonyaültetők Ferde láncelrendezésű (Cramer) 1, lánc 2, merítőkanál 3, sornyitó csoroszlya 4, hajtókerék 5, takarótárcsa 6, gumótartály Merítőkanalas burgonyaültetők Függőleges szalagos 7, rázócsillag 41

42 Merítőkanál változatok 42

43 Szorítótárcsás palántaültető gép 43

44 44

45 Tárcsás (forgólemezes) palántázó szerkezet 1, csoroszlya 2, kényszerhajtású tárcsa pár fogóelemekkel 3, tömörítőkerék (hajtó) 4, takaróvillák 5, tömörítőhenger 6-7, tápkockatartó 45

46 tőszám állítás hajtó kerék Tápkockás palántát továbbító kanál 46

47 Félautomata palántázó szerkezet 47

48 48

49 Burgonyaültetők gépek felosztása 49

50 Szorítóujjas palántaültető gépek 50

51 Automatikus adagolású palántaültető gép a, palánták felcsévélése; b-c, lecsévélés ültetéskor 51
