Gép- és eszközválasztás, beszerzés. Vetés, Ültetés gépei

Átírás

1 Gép- és eszközválasztás, beszerzés Vetés, Ültetés gépei

2 Vetőgépek csoportosítása VETŐGÉP TÍPUS SZERINT MŰKÖDÉSI ELV SZERINT Sorvető v. gabonavető gépek (10-12 cm vagy annak többszöröse) Szemenkénti vetőgép (45-76 cm) Speciális aprómag vetőgépek Precíziós kertészeti vetőgépek Szórva vető gépek (régebben) (pl. fűmagvak ) Mechanikus: Járókerék hajtás Elektromos hajtás (differenciált tőszámú vetés) Pneumatikus: - szivólevegős - nyomólevegős

3 Vetőgépek csoportosítása a talajelőkészítés mértéke és minősége alapján Gabona vetőgépek: Hagyományos magágykészítést igényel Magágykészítő vetőgépek: (elmunkáló vetőgépek) - Forgóboronára épülő - Síktárcsás magágykészítőre épülő Direktvető gépek: a felszín max 10 %-ának bolygatása Sávos vetőgépek Strip-till, - Drill: felszín %-ának bolygatása

4 Vetőgépek felépítése Magtartály: - Osztott adagolású (mechanikus) - Központi adagolású (pneumatikus) Csoroszlyák: - csúszó - tárcsás (1 v 2 db) - szárnyas Vetőszerkezet (adagolószerkezet): Nyomjelző Járó- és hajtószerkezet, Kiemelő-szerkezet Mechanikus Sorbavető Szemenként Tolóbütykös Peremcellás Tológengeres Szalagos Merítőkanalas Szorítóujjas Pneumatikus: Szívó Nyomó

5 A sorbavető gépeknél a magadagoló szerkezet (vetőszerkezet) mechanikus. A mag továbbbítása lehet mechanikus vagy pneumatikus

6 Tolóbütykös Tolóhengeres

7 Mechanikus peremcellás vetőszerkezetek

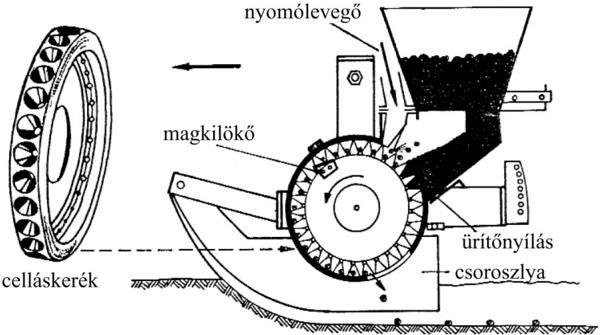

8 Pneumatikus vetőszerkezetek IH Cyclo 800

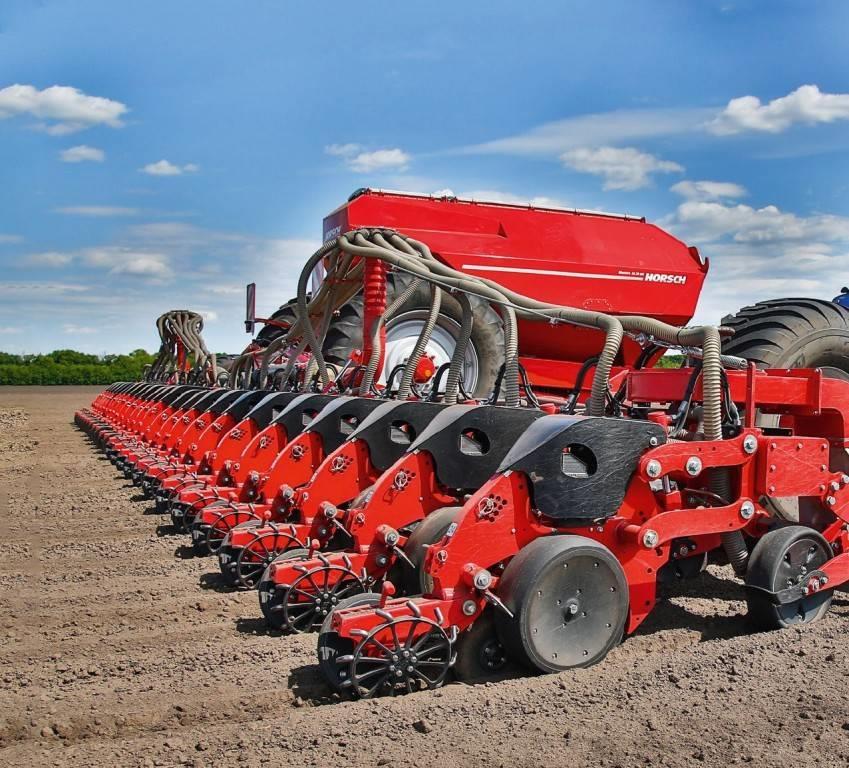

9 Pneumatikus, nyomó légáramú szemenként vetőgépek Horsch Maestro SW központi magtartályos Amazone EDX Väderstad Tempo (F; R; T )

10 Szívó légáramú pneumatikus vetőszerkezet felépítése 1. szívóház; 2. furatos vetőtárcsa; 3. szívócső; 4. vetőmagkamra; 5. fogazott felső maglesodró; 6. lesodró beállító; 7. alsó maglesodró; 8. magleválasztó; 9. vetőbarázda; 10. fotocellás magérzékelő

11 Szívó légáramú pneumatikus szemenként vetőgépek Accord Optima; Amazone ED; Gaspardo MTR; John DeereMaxEmergePlus Kuhn Planter; Mecanica Ceahlau SPC Monosem NG; Sfoggia Sigma; Solá Prosem stb.

12 Vetőcsoroszlya típusok

13 Vetőgépek csoportosítása a vetőcsoroszlya nyomása szerint Hagyományos és forgóboronás vetőgépek: Néhány kg., jellemzően max kg. Direkt és (mulcs) vetőgépek: Jellemzően kg, de lehet 500kg

14 Nyomjelző A nyomjelző beállítása a traktor középvonalára n+1 N = t 2 N: nyomjelző kinyúlása a szélső csoroszlyától (cm) n: sorok száma t:sortávolság cm Példa: 32 soros vetőgép esetén 12 cm es sortávolságnál N = 12 x (33/2) = 198 cm

15 Vetőgép választás szempontjai Üzemméret, felhasználás jellege, megtérülés: Kisgazdaság: hagyományos vagy forgóboronás. Közepes gazdaság: forgóboronás, esetleg síktárcsás magágykészítő-direktvető gép, vetőkultivátor. Nagygazdaság+bérmunka: síktárcsás magágykészítő-direktvető gép, vetőkultivátor. Speciális igények: Műtrágya adagolás Radaros sebességérzékelő és automatikus magmennyiség korrekció. Magáramlás ellenőrző rendszer (Flow-check, Speciális elő- és utótömörítő kerék megoldások. ISOBUS rendszer vagy egyéb traktor-vetőgép adatkapcsolat (ISOMATCH) Vezeték nélküli adatkapcsolat (WIFI) Egyéb szempontok: Könnyű állíthatóság, átszerelhetőség, tisztíthatóság. Széles felhasználási terület. Közúti szállítás szabályai!

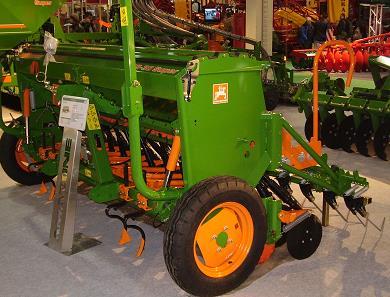

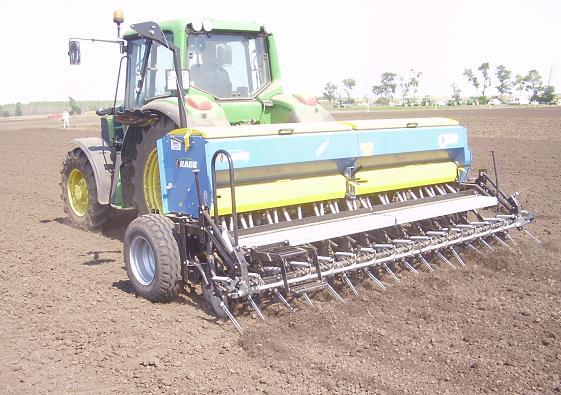

16 Hagyományos gabona vetőgépek

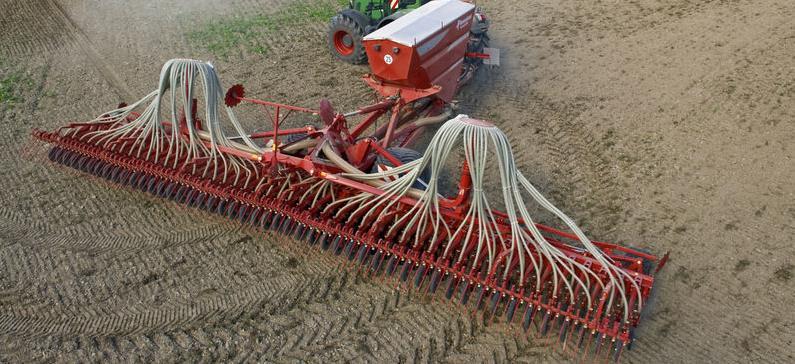

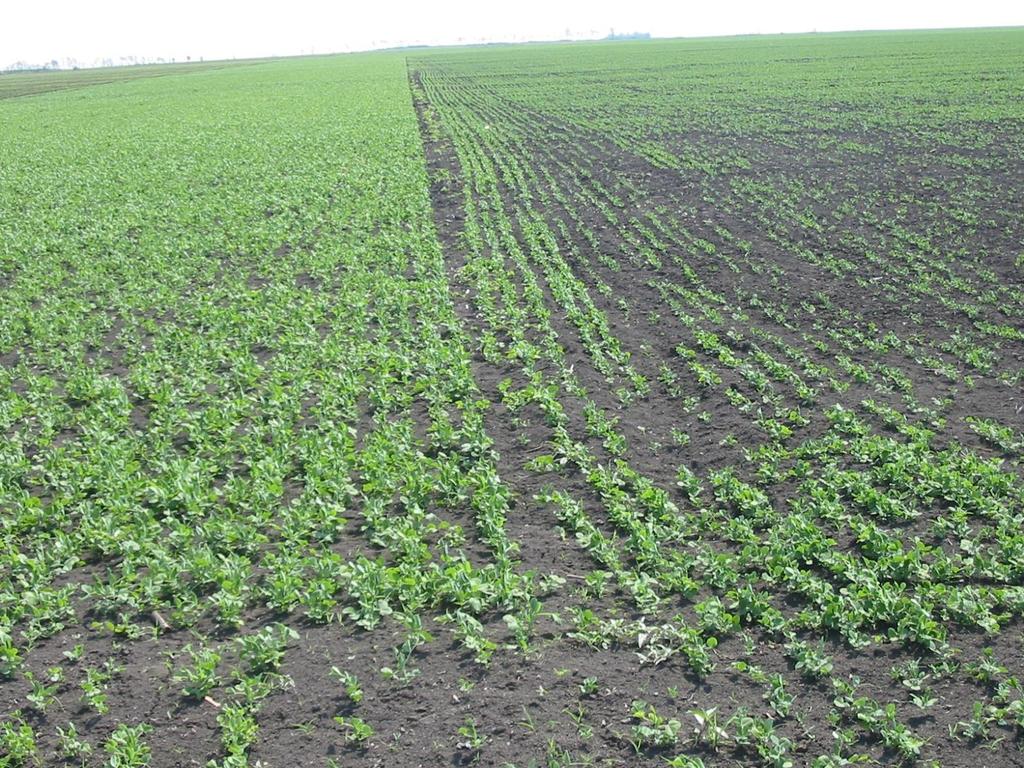

17 A pneumatikus vetőgépeknél (elsősorban a szemenként vetőgépek esetében) a munkaszélesség növekedésével általában romlik a vetésegyenletesség a középső és a szélső csoroszlyák között, ami a magvezető csövek hosszának változásával magyarázható. Az eltérés horizontálisan akár 100 % is lehet! (2x-es tőtáv)

18 Gabona vetőgépek Forgóborona+ vetőgép Hagyományos vetőgép

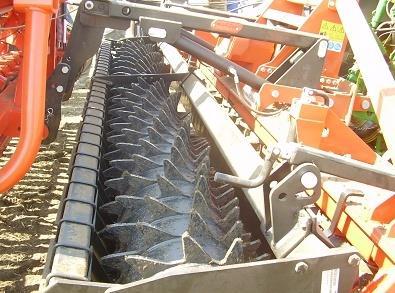

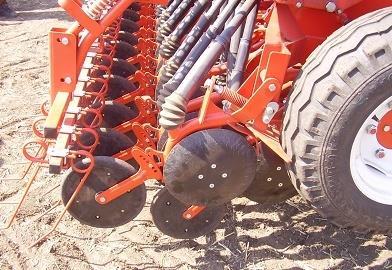

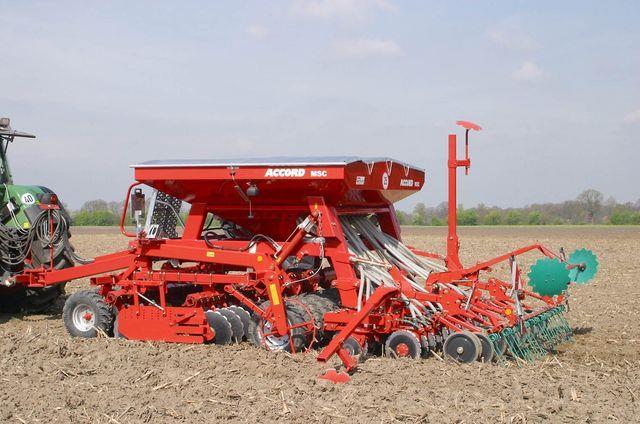

19 Forgóboronára épülő gabona vetőgépek

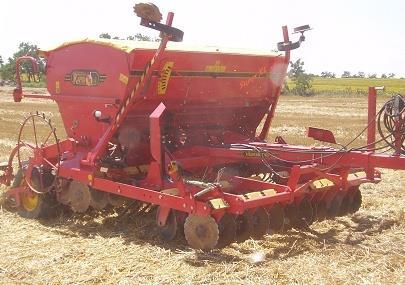

20 Síktárcsás magágykészítőre épülő vetőgépek

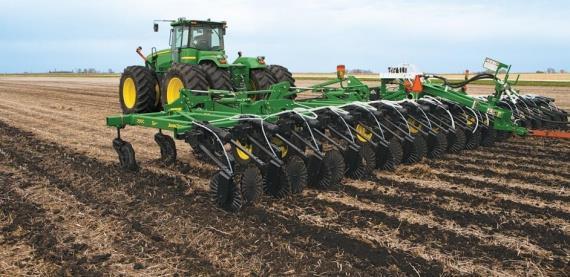

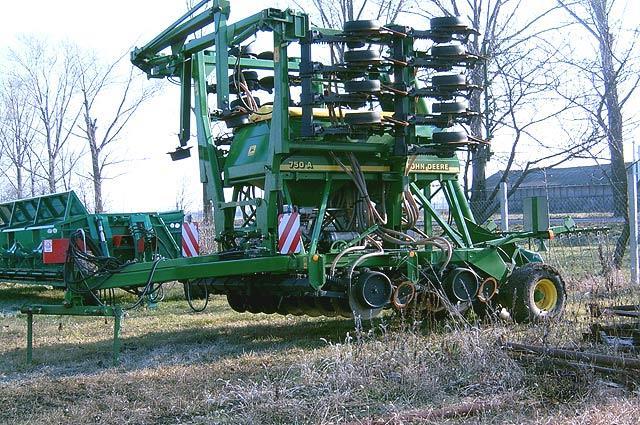

21 Direktvető gépek

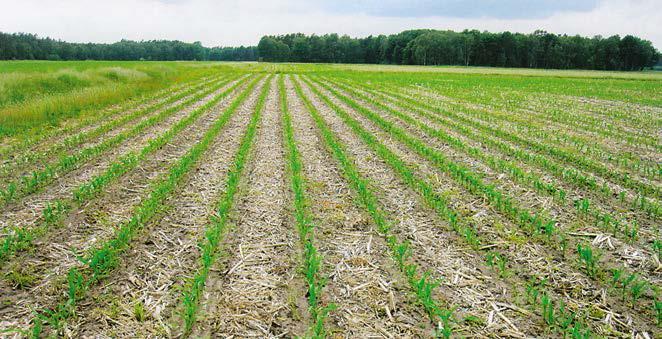

22 Sávos művelés, vetés : Strip-till, drill

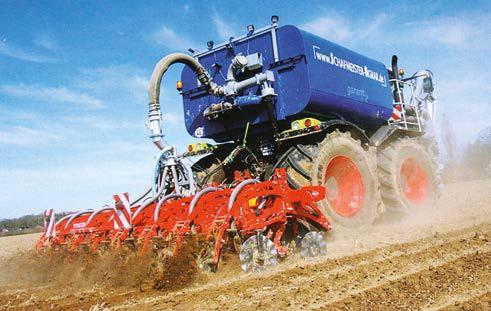

23 Sávos művelés, vetés : Strip-till, drill A gyakorlatban a legelterjedtebb technológiai változatok az alábbiak: sávművelés + külön menetben vetés és starterműtrágya-kijuttatás, sávos hígtrágya-kijuttatással kombinált sávművelés + külön menetben vetés, egy menetben történő sávos talajművelés és szemenként vetés, starterműtrágya-, valamint talajfertőtlenítőszer-kiadagolással, egymenetben történő sávos talajművelésés ikersoros gabonavetés egy menetben végzett sávos talaj-előkészítés és sávos gabonavetés.

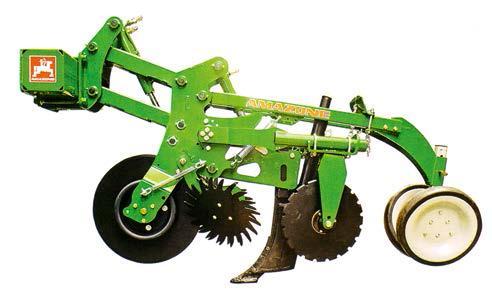

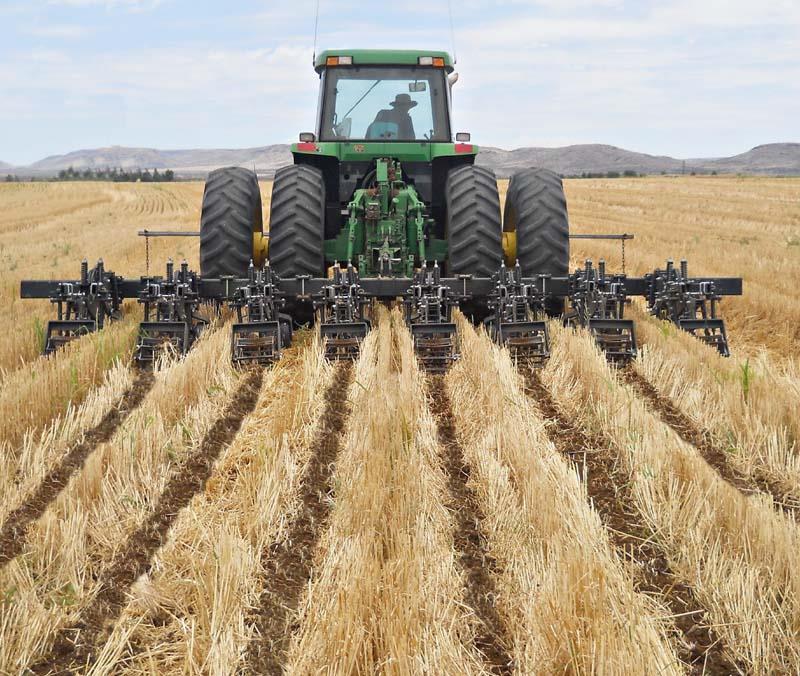

24 Strip till Amazone Strip Till csoroszlyakocsija

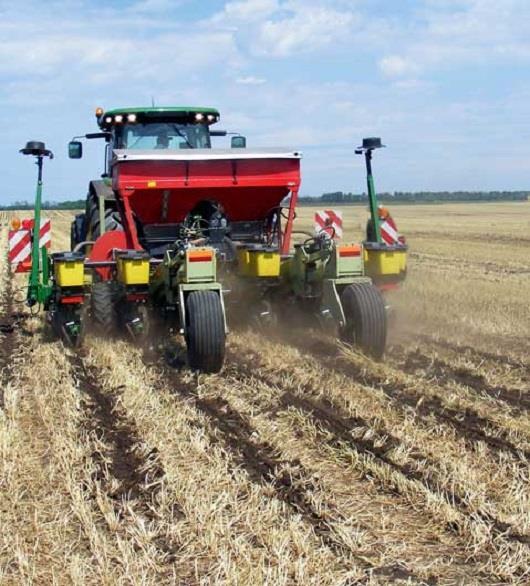

25 Strip drill

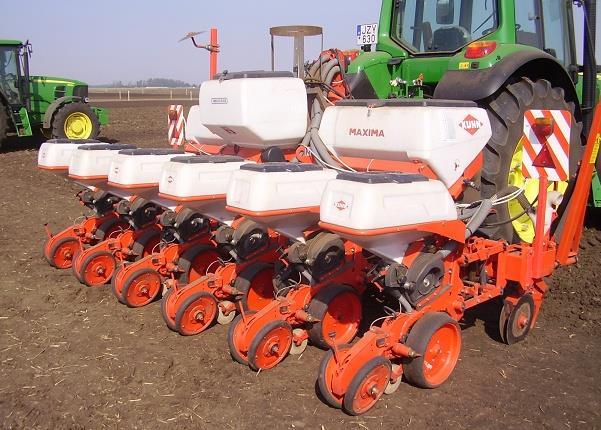

26 Szemenkénti vetőgépek

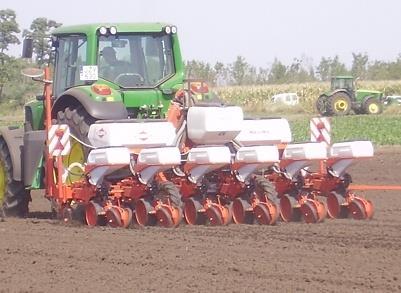

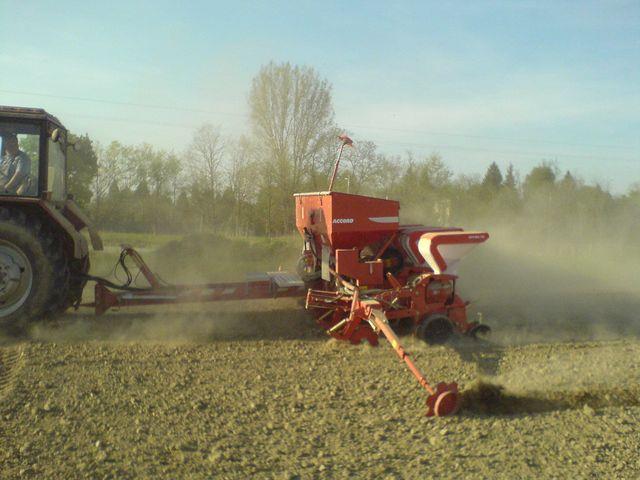

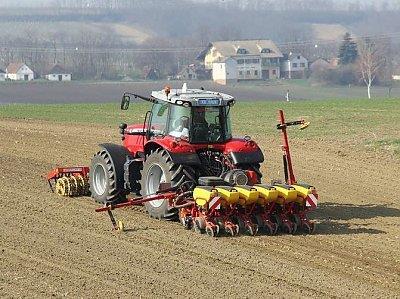

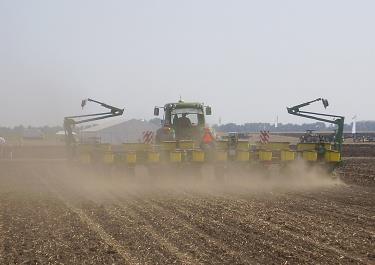

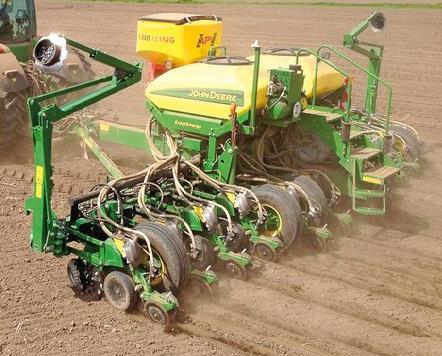

27 Szemenkénti vetőgépek munka közben

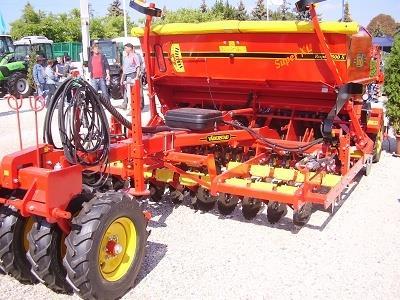

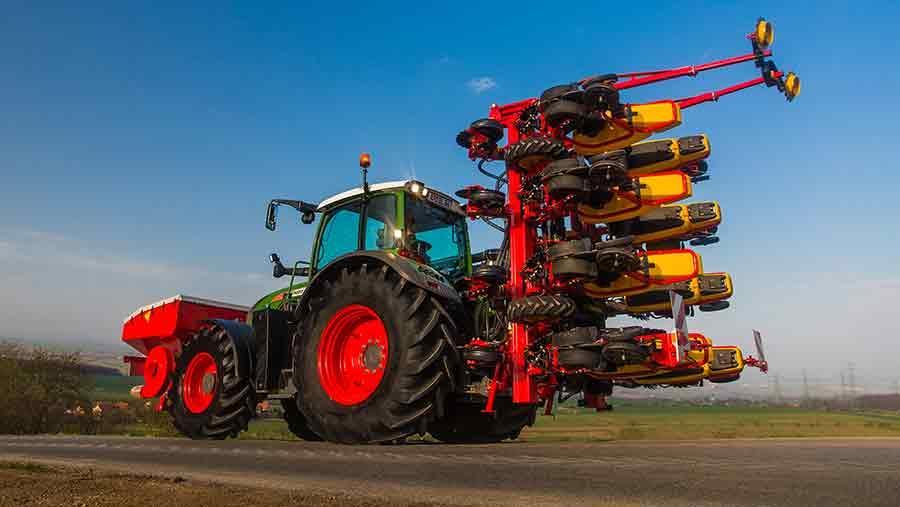

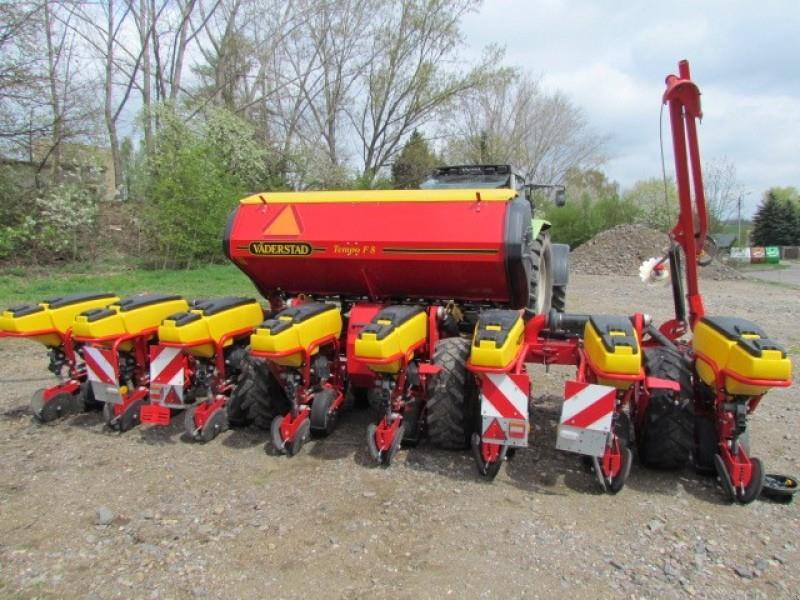

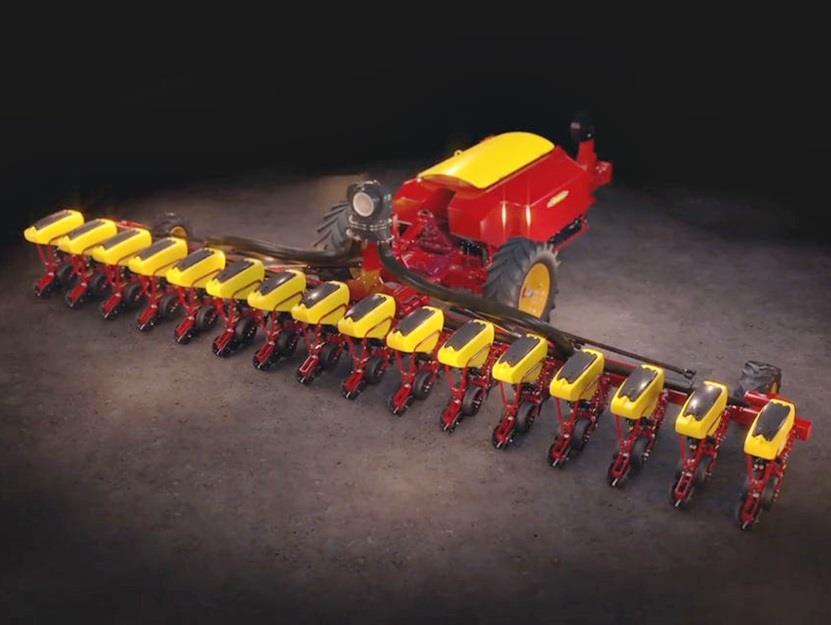

28 Vaderstadt Tempo

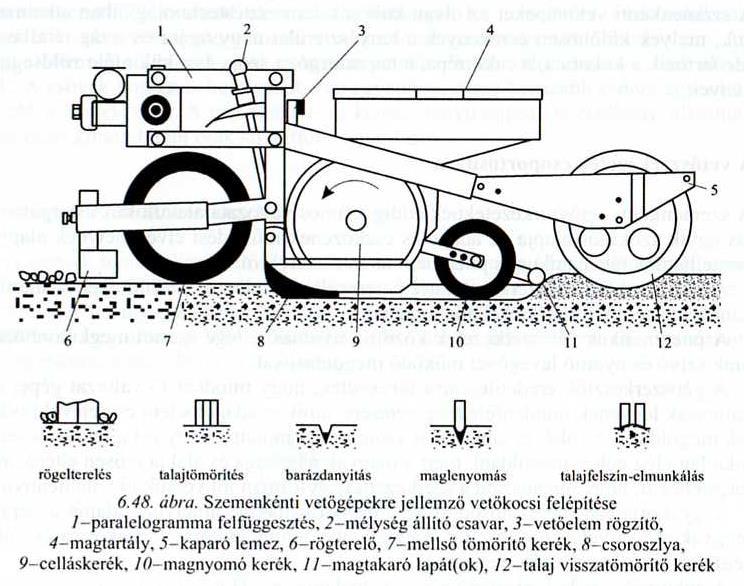

29 A vetőkocsi felépítése

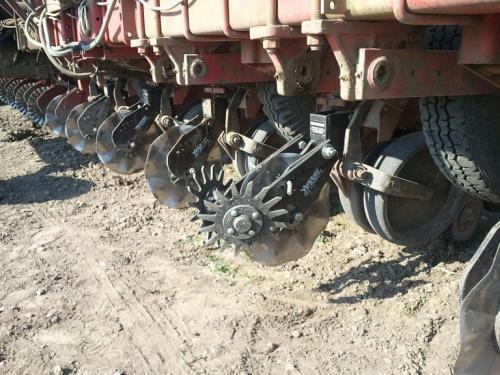

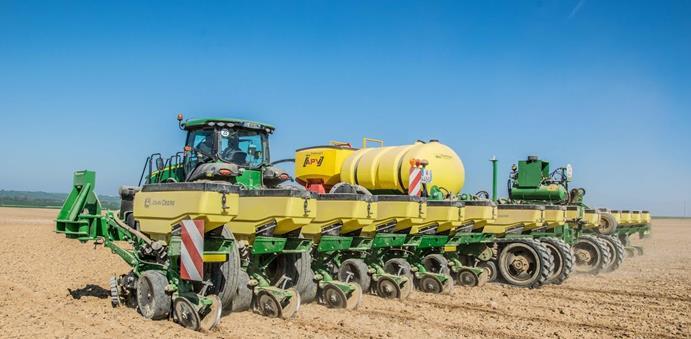

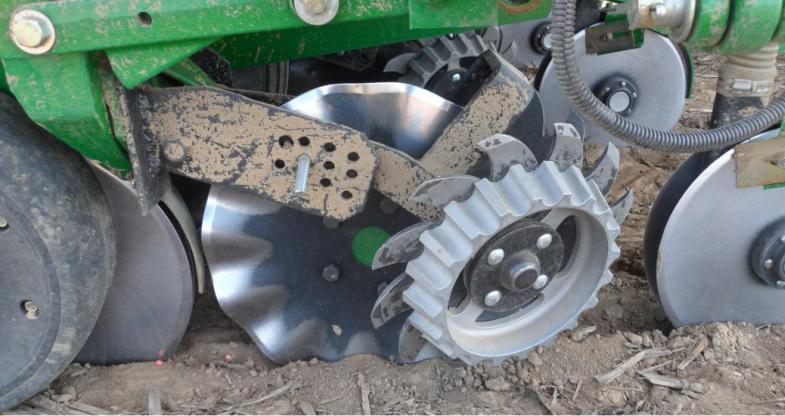

30 Vetőgép sávtisztítóval

31 A Rapid vetőgép sokoldalúsága Rendszer: Szántás, Szántás, Mély / Sekély, Direktvetés min.művelés

32 A Väderstad V őszi búzab za-technológia % Carrier Rapid TopDown Idő (perc/ha) Üzemanyag (l/ha) % 34% 31 59% 0 Hagyományos Vaderstad2 1.Tarlóhántás 2.Szántás 3.Műtr.szórás 4.Szántáselmunkálás 5.Magágykészítés 6.Vetés 7.Hengerezés 1.Tarlóhántás + Alapművelés 2.Magágykészítés 3.Vetés+műtr.szórás+ hengerezés Forrás: Albert-Agro Egyéni Cég, Bácsbokod

33 A Väderstad V repcetechnológia % Carrier TopDown Rapid Idő (perc/ha) Üzemanyag(l/ha) % Hagyományos 34% Vaderstad 32 56% 1.Tarlóhántás 2.Tarlóápolás 3.Szántás 4.Lezárás 5.Műtr. szórás 6.Magágykészítés 2x 7.Hengerezés 8.Vetés 9.Hengerezés 1.Tarlóhántás 2.Tarlóápolás 3.Alapművelés 4.Vetés+műtr.szórás+ hengerzés Forrás: Albert-Agro Egyéni Cég, Bácsbokod

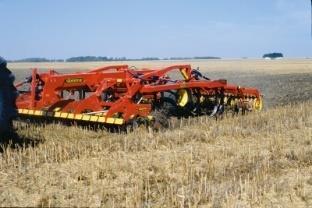

34 A Väderstad V kukorica-technol technológia % Carrier TopDown NZA + Rexius Időigény (perc/ha) Üzemanyag (l/ha) % 46% 31 54% 0 Hagyományos Vaderstad2 1.Tarlóhántás 2.Tarlóápolás 3.Szántás 4.Lezárás 5.Műtr.szórás 6.Magágykészítés 7.Vetés 8.Hengerezés 1.Tarlóhántás 2.Tarlóápolás 3.Alapművelés 4.Műtr.szórás 5.Magágykészítés 6.Vetés Forrás: Albert-Agro Egyéni Cég, Bácsbokod

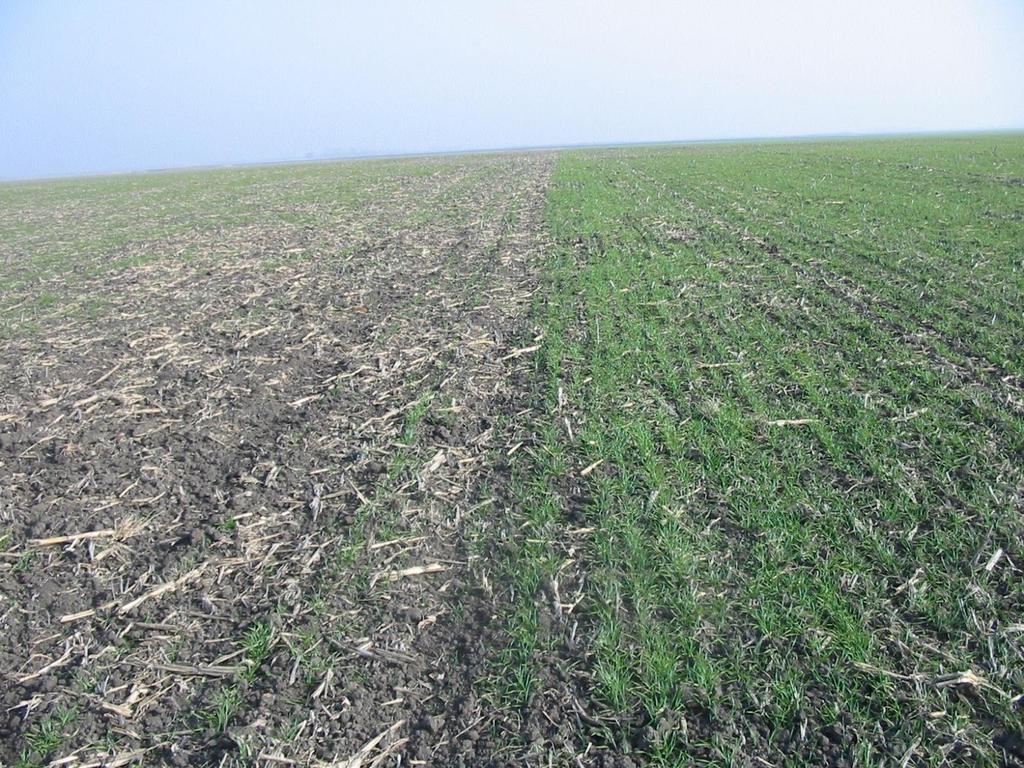

35 Néhány kép az elmúlt évekből NZA 600 +Rollex 620 Fogas +símító 1x Kombinátor 2x

36 Rapid 300 S IH 6200

37 IH 6200 RDA 600 S

38 Kertészeti vetőgépek A zöldségfélék és az aprómagvú kertészeti növények magvainak vetésére kizárólag szemenkénti vetőgépeket használnak. A különböző fajtájú, méretű és alakú, igen eltérő ezermag-tömeggel jellemezhető magvak vetése a gépekkel szemben számos szigorú követelményt támaszt

39 Kertészeti vetőgépek A kertészeti vetőgépekkel szemben támasztott igény: Keskenyebb sortávolságokban, iker vagy többes (iker pl. 3 sor. ) sorokban kell a megfelelő munkaminőségi mutatókat (pl. a hosszirányú vetésegyenletességet, a vetési mélységegyenletességet, a keresztirányú adagolási pontosságot) biztosítani. Sík, ágyásos és bakhátas művelés esetén is alkalmazhatók legyenek

40 Kertészeti vetőgépek A kertészeti vetés munkaműveletének jó minőségű kivitelezéséhez elengedhetetlen a megfelelően átmunkált, a talaj felső 8-10 cm-es rétegében aprómorzsás, laza kertészeti vetőágy kialakítása a talajnedvesség veszteség csökkentése mellett. Erre alkalmasak: A különböző lazító+porhanyító+ simító+visszatömörítő talajművelő eszközökkel felszerelt (kombinált) magágykészítő gépek A talajmaró+ágyáskészítő+vető gépkombinációk

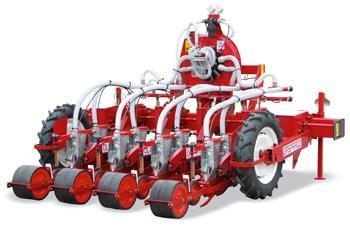

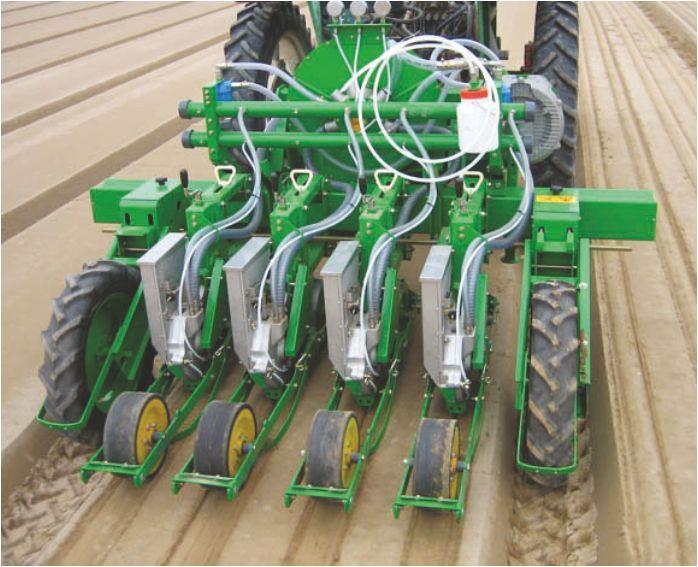

41 Gaspardo Olimpia

42 Kertészeti vetőgépek A zöldség- és aprómag-vető gépek egyedi vetőegységekből épülnek Az egyedi vetőkocsik egy sor, ikersor vagy hármas ikersor vetésére alkalmas magadagoló szerkezettel vannak ellátva, így a gépek a sűrűsoros (min. 50 mm sortávolságú) vetésre, valamint a sávos (szórt)vetésre is alkalmasak. A magadagoló szerkezetek alatt elhelyezett vetőbarázda-nyitó csúszócsoroszlyák a kívánalmaktól függően egy-soros, ikersoros három vagy négy-soros maglehelyezést tesznek lehetővé.

43 Kertészeti vetőgépek Magadagoló-, ill. vetőszerkezetek: Mechanikus: palástcellás, a lyukszalagos és a merítő-kanalas Pneumatikus: szívólégárammal működő, és a kettős-pneumatikus (szívó-nyomó légárammal működő)

44 Kertészeti vetőgépek Az egyes magadagoló szerkezetek esetében a munkasebességtől és a kivetendő mag megkívánt sűrűségétől függően az adagolási intenzitás nagyon különböző. Ezen mérőszám a magadagolási intenzitás értékei 3,6 km/h (1 m/s) munkasebességnél ~ 4-12 db mag/s, míg 7,2 km/h (2 m/s) üzemeltetési sebességnél ~ db mag/s közötti is lehet. Általánosságban: a mechanikus magadagoló szerkezetek a nagyobb méretű magvakat a kisebb sebességek esetén, míg a (kettős) pneumatikus vetőszerkezetek inkább az apróbb magvakat nagyobb sebességek esetén kedvezőbben vetik ki.

45 Kertészeti vetőgépek Gaspardo Orietta, Olimpia: I Sfoggia: I Pannon K1-K2: H Hermex: H Deltagro: H Accord Miniair: D Monosem MS: F Stanhay Robin: GB

46 A palántázógépek lehetnek Palántázógépek, ültetőgépek Függesztettek 1-8 soros ( munkaszélesség 1,0-6,5 m ) Önjárók A sortávolság függvényében az ültetőegységek lehetnek egymás mellett (nagyobb sortávolság), vagy egymás mögött két sorban elrendezve (pl. 2+1; 3+2; 4+3 egység)

47 A palántázókkal szembeni agrotechnikai követelmények Az egyes zöldségfélék palántái rendkívül érzékenyek a mechanikai sérülésekkel szemben, ezért kiültetésük nehezen gépesíthetõ. a gépek biztosítsák a különböző sor- és tőtávolságok beállításának lehetőségeit; palántaültető szerkezetük a fiatal növénykéket egyenként, egyenletes tőtávolságban, az egyes növények igényének megfelelő optimális mélységben, lehetőség szerint függőleges helyzetben, sérülésmentesen helyezze a sornyitó csoroszlyák által készített barázdákba; a nyitott barázdák mélysége a kiültetett palánták fajtájától függően változtatható legyen;

48 A palántázókkal szembeni agrotechnikai követelmények a palántaültetők tömörítő kerekei a palánták szárának alsó részénél és gyökereinél megfelelő talajtakarást, ill. talajvisszatömörítést végezzenek; a növények fejlődését a talajnedvesség pótlásával (öntözőtartály 0,3-0,5 l víz /palánta), gyökér beöntözéssel esetlegesen műtrágya- és talajfertőtlenítő szer pótlólagos adagolásával segítsék elő; a gépek kialakítása legyen robosztus, kopásálló; a kialakítás feleljen meg a kezelő-személy(ek) ergonómiai követelményeinek

49 Leggyakoribb palántázógép típusok Szorító ujjas: tápkockás palántákhoz, szabad gyökerű palántákhoz, dugványokhoz Szorítótárcsás: tápkockás palántákhoz, egyéb szaporítóanyaghoz Revolvertáras: tápkockás palántákhoz Serleges: tápkockás palántákhoz Szalagos rendszerű: tápkockás palántákhoz

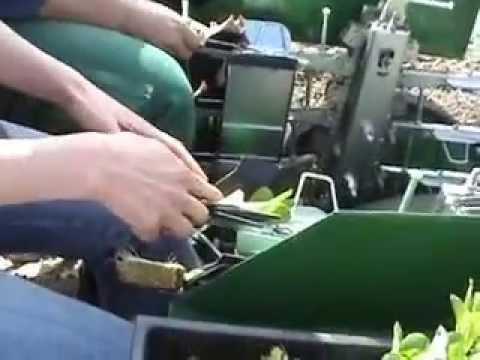

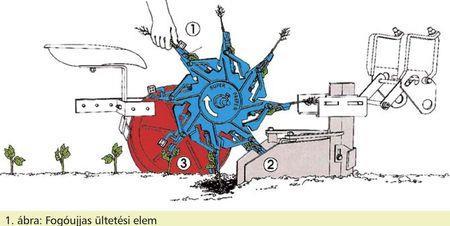

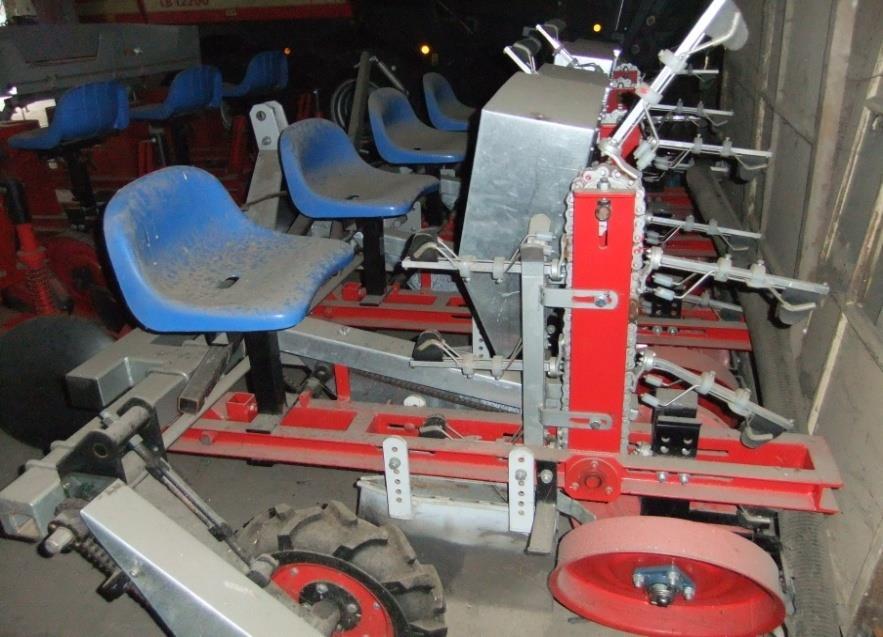

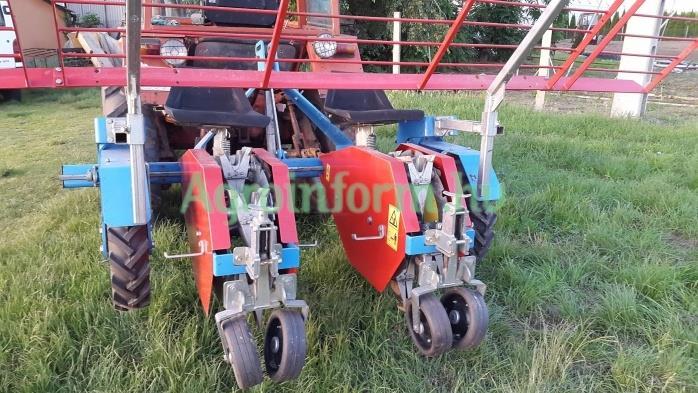

50 Szorítóujjas palántázó

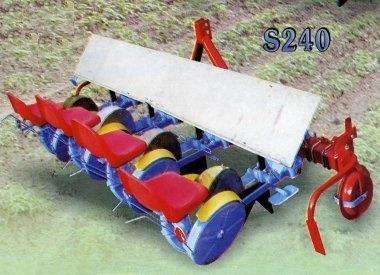

51 Krukowiak S240 szorítótárcsás palántázógép

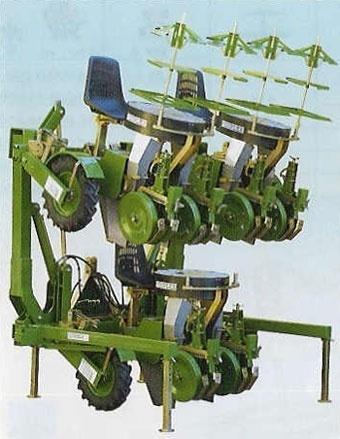

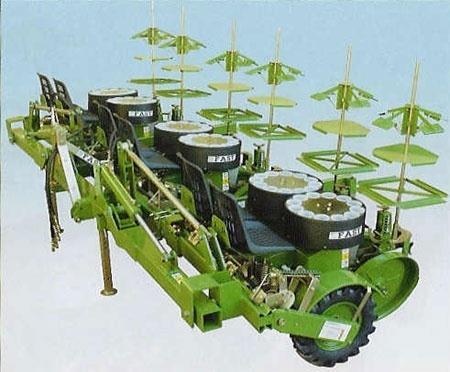

52 Fast forgótányéros palántázógép

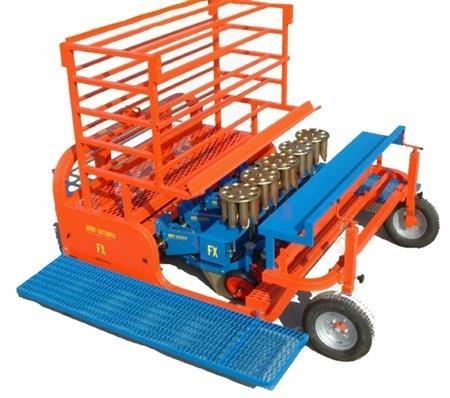

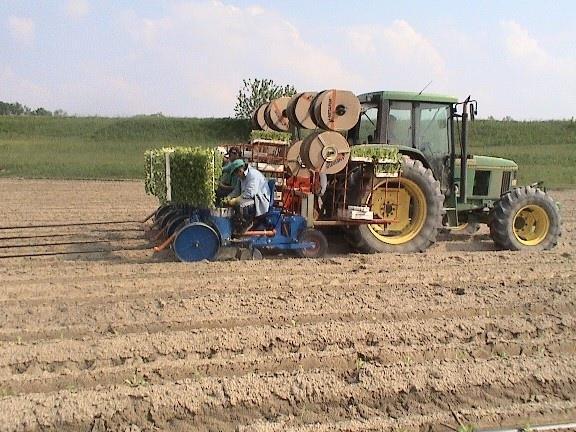

53 Ferrari FX Revolvertáras palántázógép Egységenként 3500 db/óra Saláta, káposzta, karfiol, hasonló törékeny, vékony szálas palántás

54 Serleges palántázó

55 Serleges palántázó

56

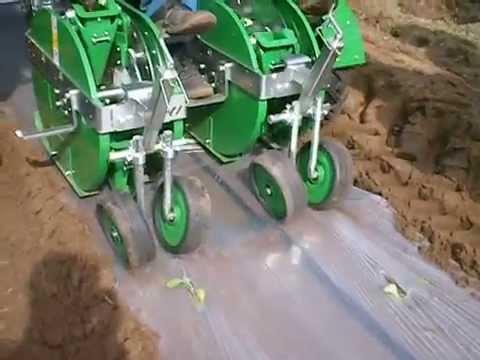

57

58 Ferrari F-MAX -Revolvertáras palántázógép

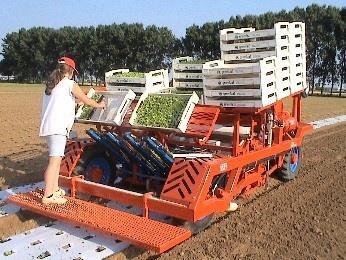

59 Ferrari FPC szalagos rendszerű, félautomata fóliafektető-palántázó gép

60 Ferrari FPC szalagos rendszerű, félautomata fóliafektető-palántázó gép -4X4 cm-es tápkocka db/h Fóliaszélességek: cm Szalagos adagoló, ezeket kell kézzel kiszolgálni.

61

62 Miscanthus, energianád ültetése

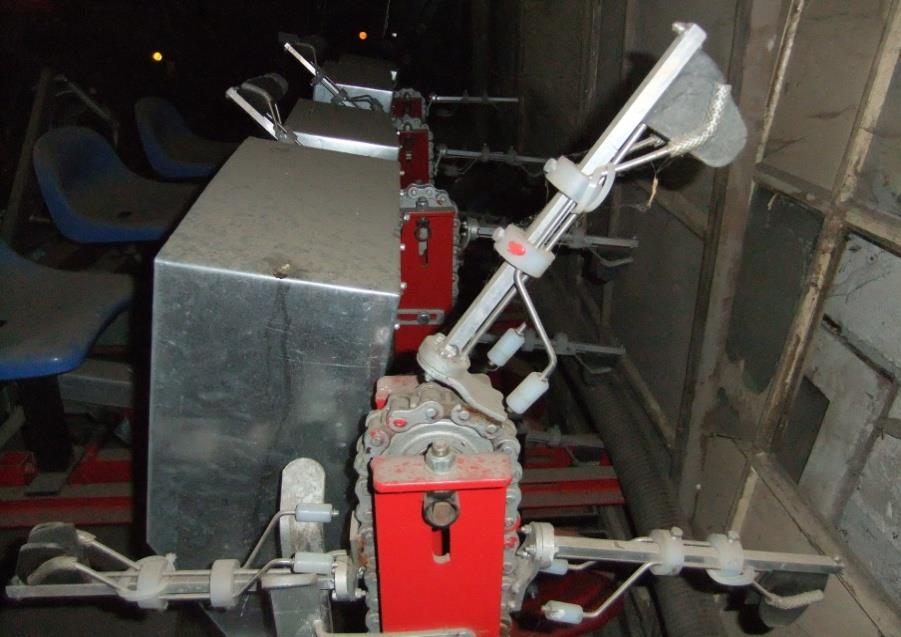

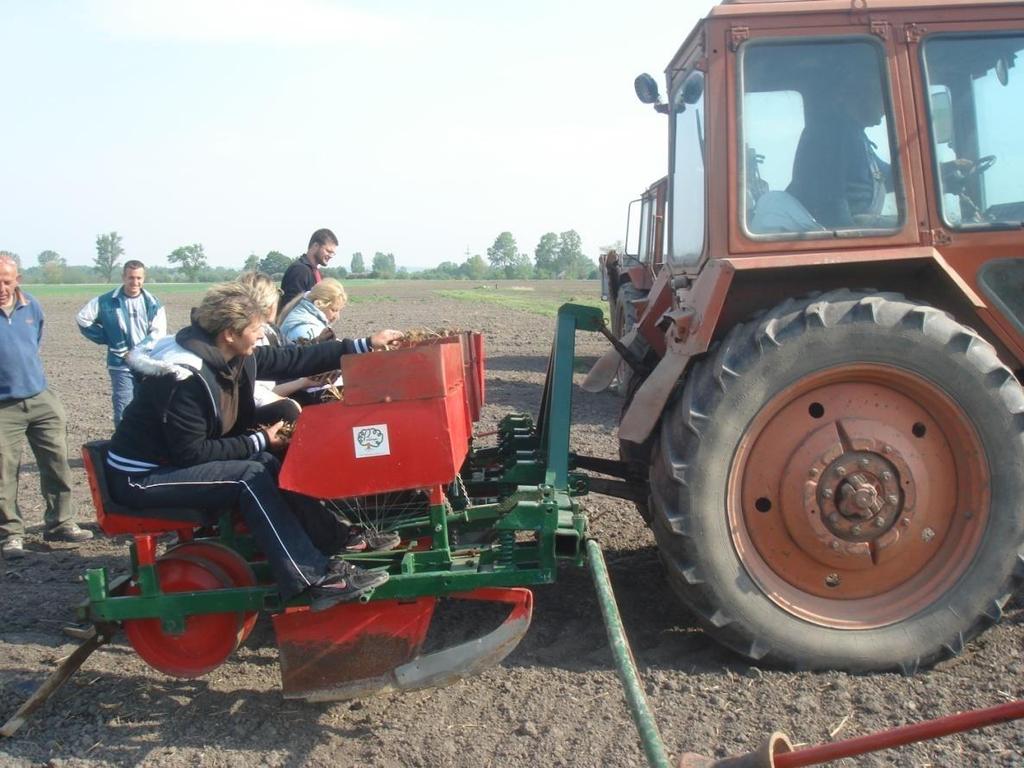

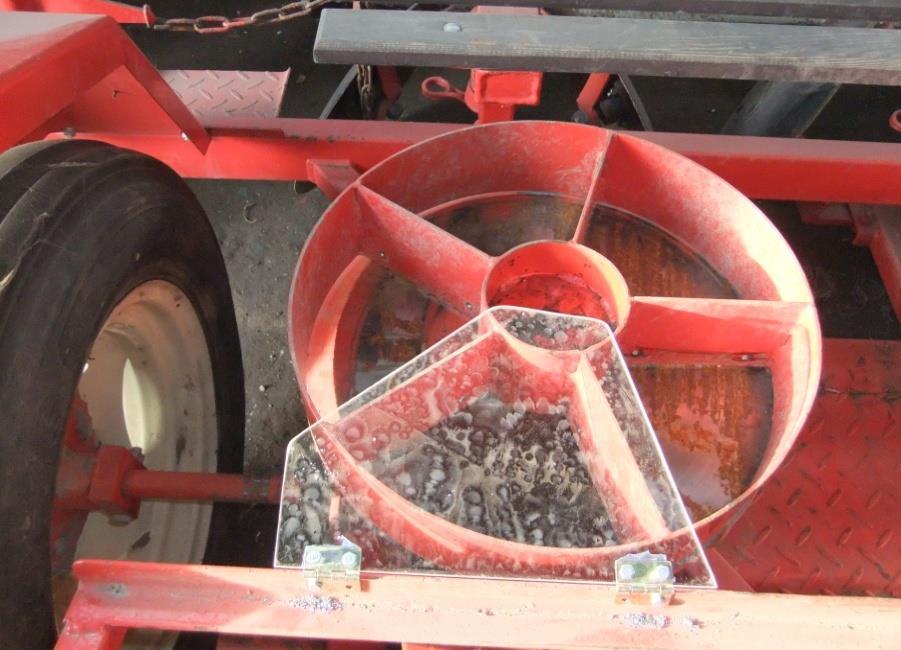

63 Szorítóujjas palántázó Revolvertáras rizóma ültető

64 A palántázógépek beállítása A különböző tőtávolságokat az egyes fogóelemek számának változtatásával, ill. a hajtó áttételek módosításával lehet beállítani. A pontos, egyenletes tőtávolságú palántázás akkor biztosítható, ha a palántaszállító elem kerületi sebessége és a gép munka (haladási) sebessége a talajba éréskor megegyező, de ellentétes irányú, így a két sebesség eredője 0, vagyis a palánta a talajhoz képest relatíve áll.

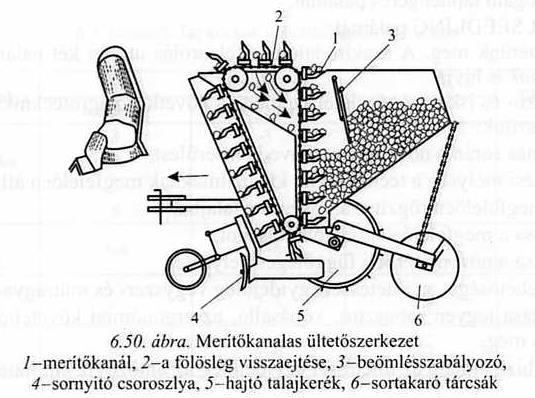

65 Merítőkanalas rendszerű burgonyaültető gép

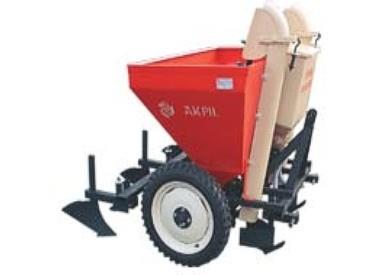

66 Akpil merítőkanalas burgonyaültető gép

67 Merítőkanalas rendszerű burgonyaültető gép

68 Akpil merítőkanalas burgonyaültető gép A sorok távolsága: mm Tőtávolság: 29,32,35 cm Az ültetés mélysége: 6-12 cm Bakhát fedés: cm A tartálykapacitása: 180,300 kg Teljesítmény: 0,3-0,47 ha/h Teljesítményigény: 25 KW
