1 A TÁPANYAG GAZDÁLKODÁS GÉPEI SZERVESTRÁGYA KIJUTTATÓ GÉPEK BME, GSZI Fólia

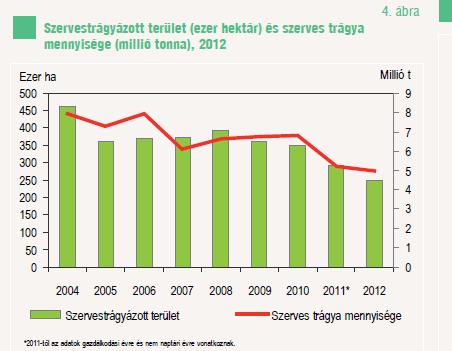

2 BME, GSZI Fólia

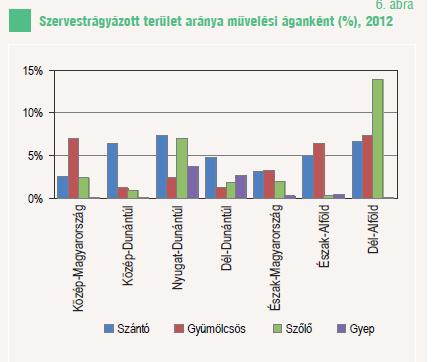

3 BME, GSZI Fólia

4 BME, GSZI Fólia

5 Istállótrágya Folyékony Szilárd Szervestrágya féleségek Szalmatrágya Zöldtrágya Komposzt Melléktermék, hulladék, szennyvíziszap BME, GSZI Fólia

6 A szervestrágyázás szerepe és jelentõsége BME, GSZI Fólia

7 Trágya termelés állafajonként BME, GSZI Fólia

8 BME, GSZI Fólia

9 BME, GSZI Fólia

10 AZ ISTÁLLÓTRÁGYA ÉRLELÉS MÓDSZEREI karámban szétterítve kazalban mélyalmos tartásban trágyagilisztákkal AZ ISTÁLLÓTRÁGYA ÉRLELÉSÉNEK SZAKASZAI oxidációs szakasz 3 7 nap redukciós szakasz 100 nap BME, GSZI Fólia

11 AZ ÉRETTSÉG FOKOZATAI éretlen szalmaszálak egyértelmûen elkülöníthetõek, nem szakadékonyak félig érett szalmaszálak még elkülöníthetõek, szakadékonyak érett szalmaszálak nem elkülöníthetõek túlérett kenõdõ, rossz szagú BME, GSZI Fólia

12 A szervestrágyaszórókkal szemben támasztott követelmények: - a keresztirányú egyenlőtlenség agrotechnikai szempontok miatt lehetőleg ne haladja meg a %-ot, - a kiszórt trágyát 60 mm-nél kisebb csomókra aprítsa, - a szórási norma t/ha között változtatható legyen min. 5 t/ha pontossággal, - a kiszórandó mennyiséget a traktoros lehetőleg a kezelőülésből szabályozhassa. - a szóróadapter gyors cseréjével többcélú felhasználás váljon lehetővé, - a gép kialakítása szavatolja a szerkezeti elemek védelmét, a biztonságos üzemeltetés feltételeit. BME, GSZI Fólia

13 BME, GSZI Fólia

14 A szervestrágyaszóró gépek csoportosítása Vontatás szerint: - vontatott - tehergépkocsira szerelt, A szórószerkezet állása szerint: - vízszintes dobos - függőleges dobos, A szórás iránya szerint : - hátul szóró - oldalra szóró gép. A szóródobok száma szerint: - egydobos - többdobos Az alkalmazható technológia szerint: - hagyományos - kétfázisú. BME, GSZI Fólia

15 A szervestrágyázás technológiái Az istállótrágyaszórás hagyományos (egyfázisú) technológiája Az istállótrágyaszórás kétfázisú technológiája. BME, GSZI Fólia

16 Szóróhenger típusok a) vízszintes kétszóróhengeres, b) vízszintes egyszóróhengeres, c) egy tépő-szóróhenger elosztócsigával, d) függőleges szóróhengeres BME, GSZI Fólia

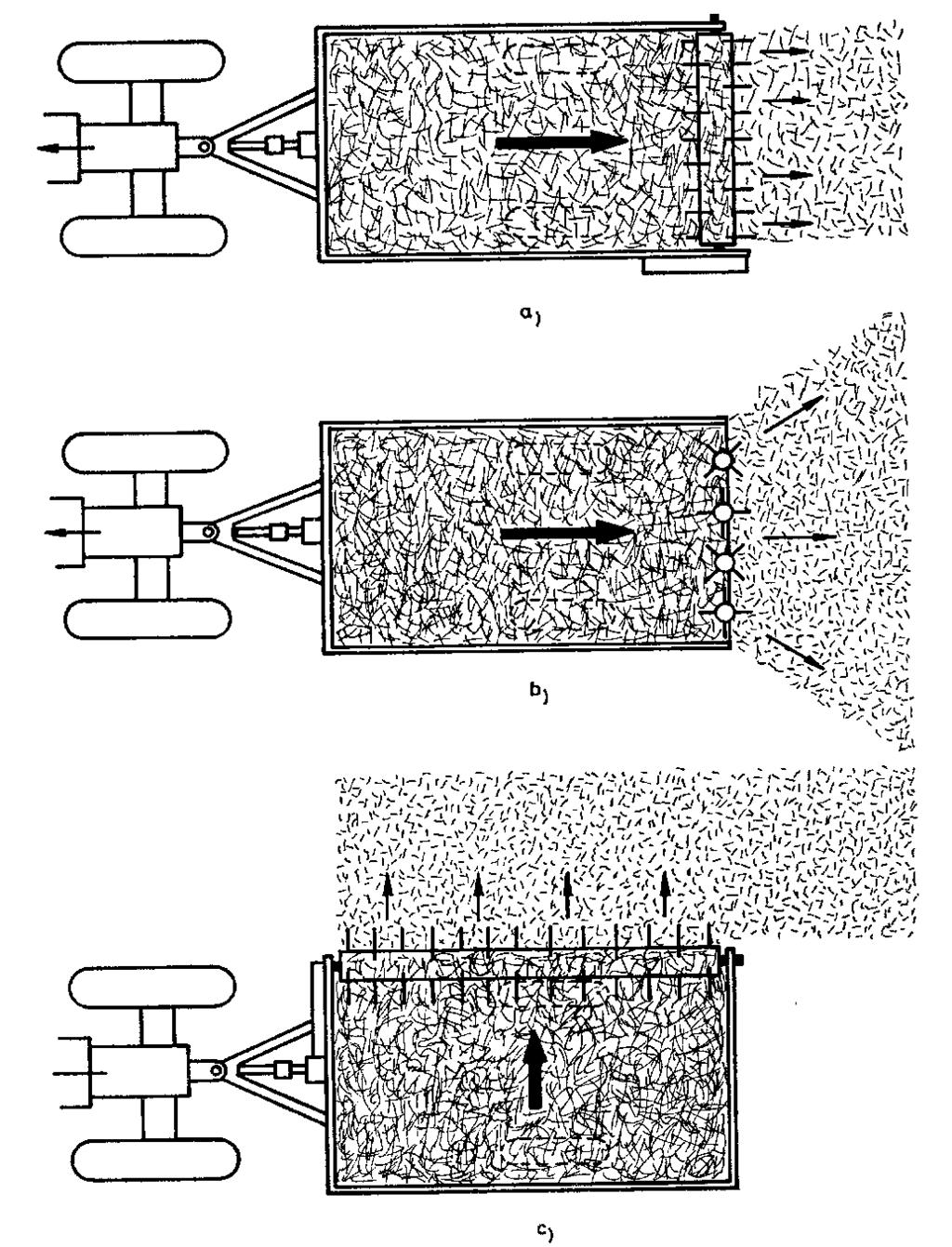

17 Trágya-szóró szerkezetek változatai: a) hátul szóró vízszintes dobbal, b) hátul szóró függőleges dobbal, c) oldalra szóró dobbal BME, GSZI Fólia

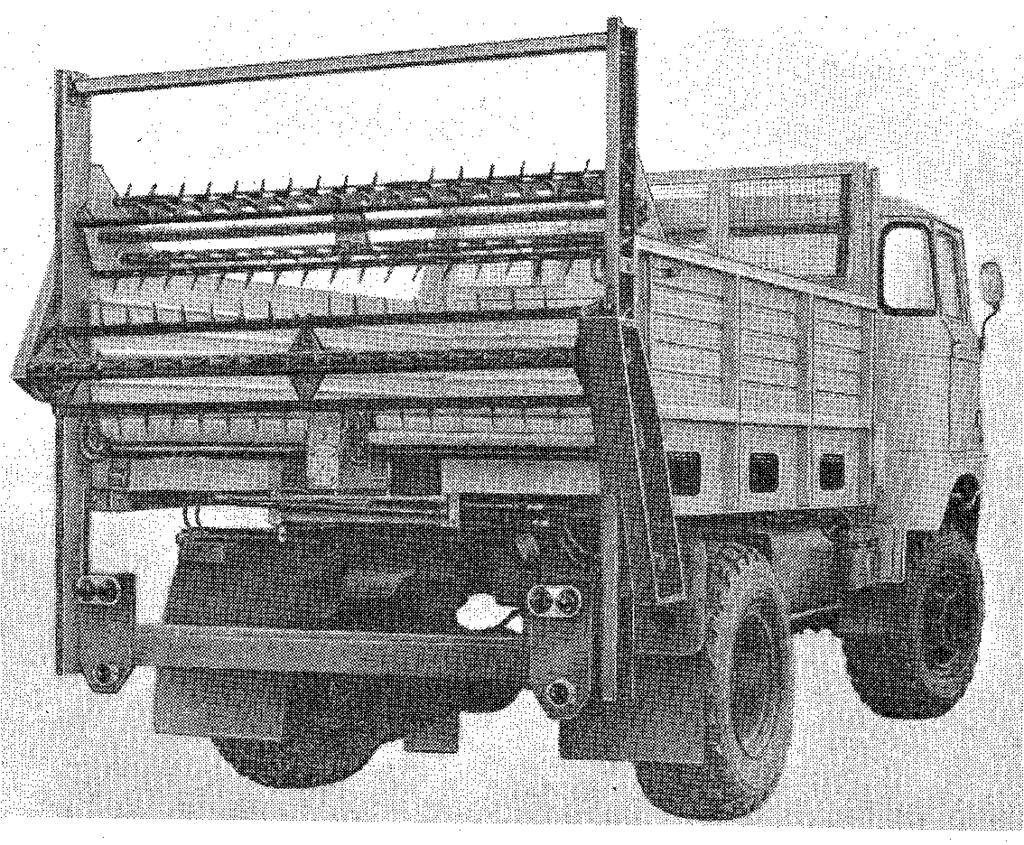

18 Vízszintes szóróhengeres, teherautóra szerelhető szervestrágyaszóró felépítmény nézeti képe (SZ-F5) BME, GSZI Fólia

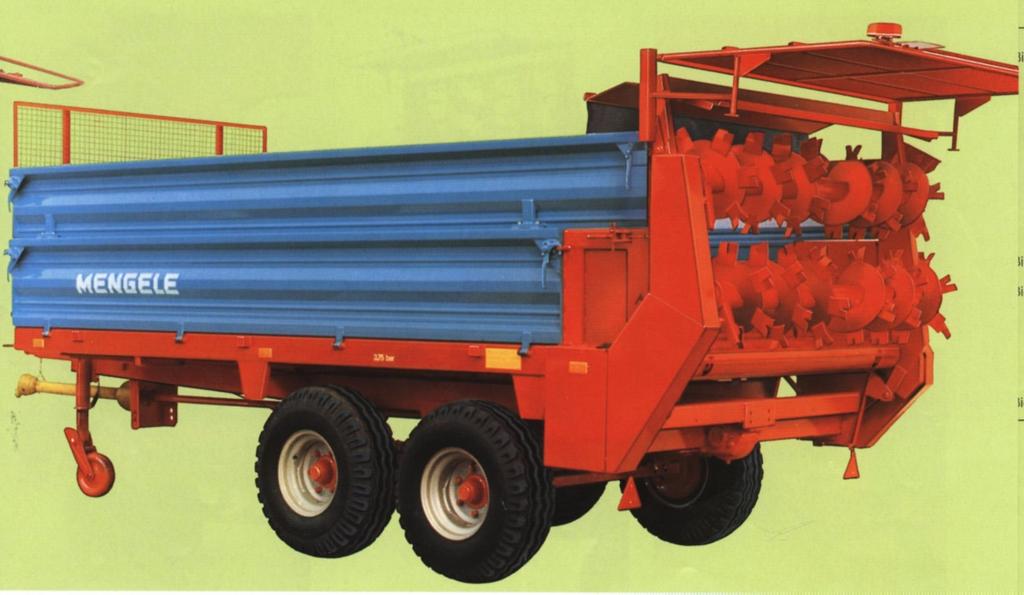

19 BME, GSZI Fólia

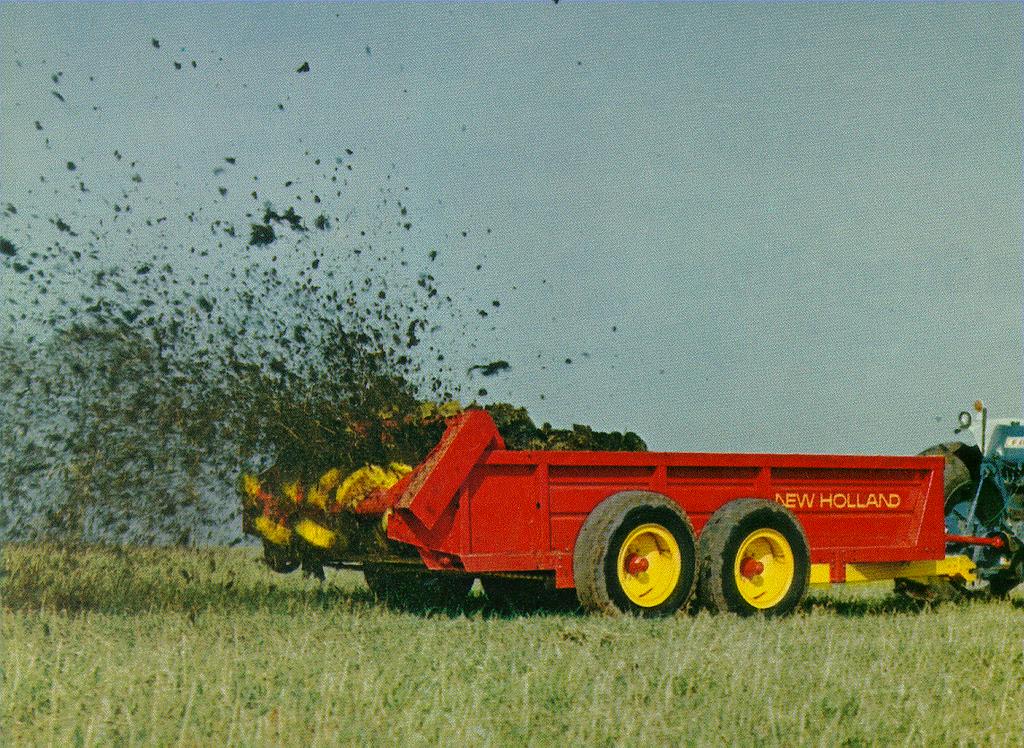

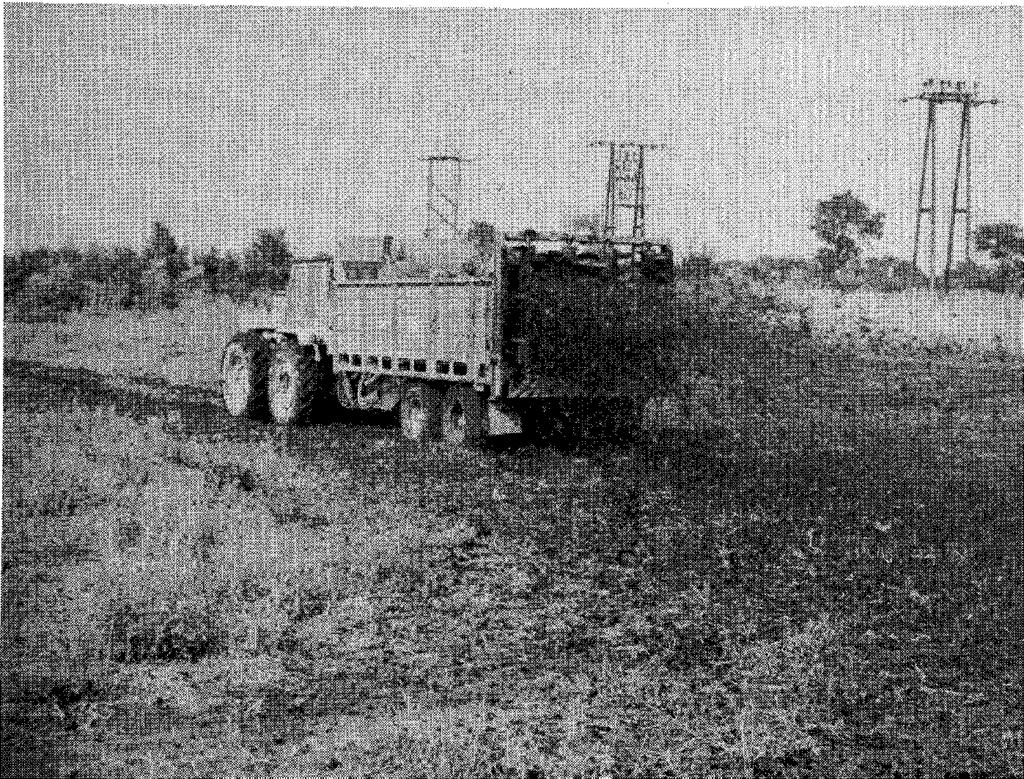

20 A vízszintes tépőhengeres gép munka közben BME, GSZI Fólia

21 Vízszintes csigás szórógép munka közben BME, GSZI Fólia

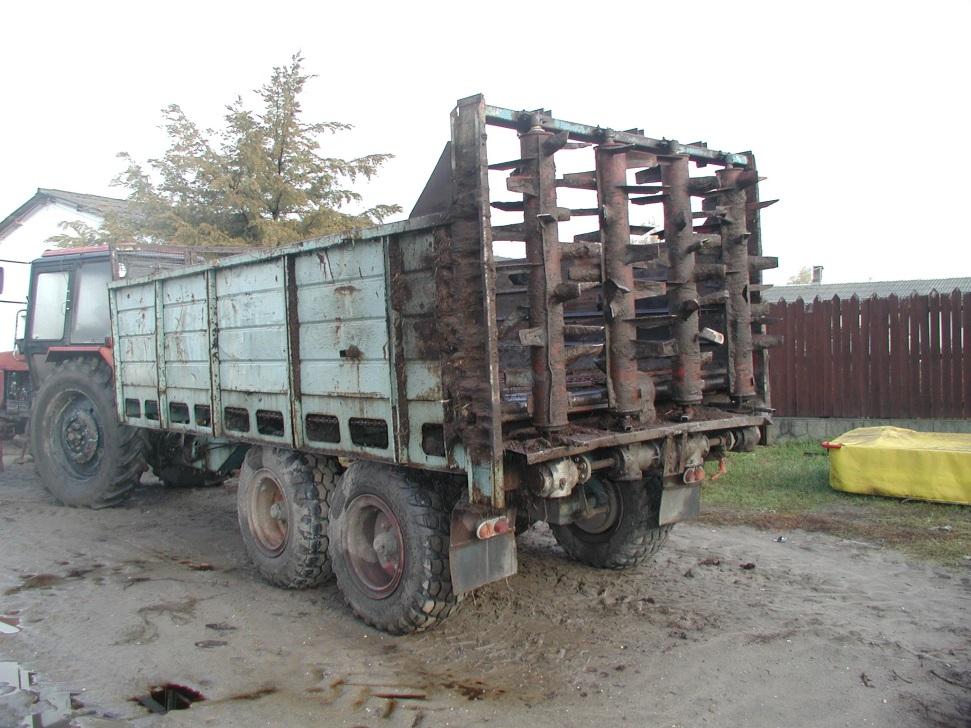

22 Függőleges tépőhengeres gép munka közben(t-088) BME, GSZI Fólia

23 Szilárd szervestrágya-szórók I. Munkaszélesség - teljesítmény Munkaszélesség: 2-3,5 m 6-8 m m Szórási teljesítményigény: kw kw kw BME, GSZI Fólia

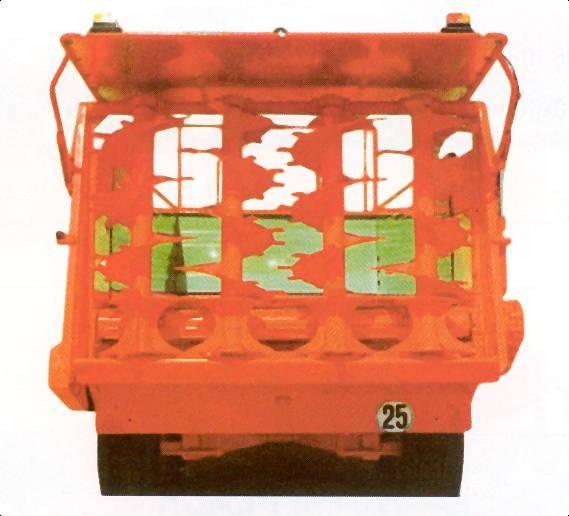

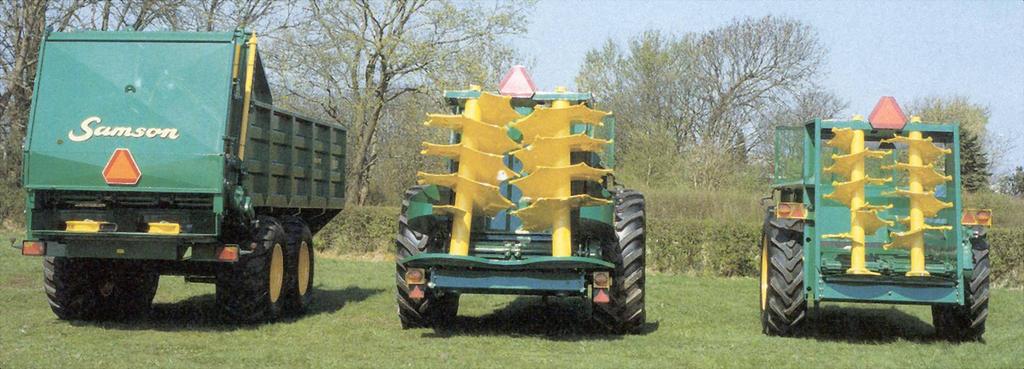

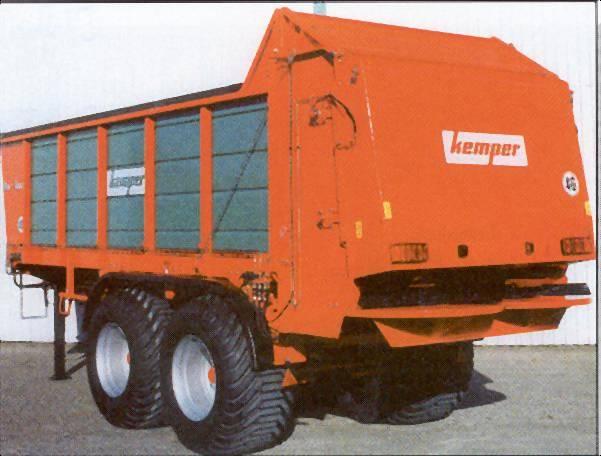

24 Szilárd szervestrágya-szórók II. Szórómű megoldások Standard szórómű Szórás-szélesség: 2-2,5 m Quattro szórómű 4,5-6 m Széles szórómű Szórásszélesség: Szórásszélesség: m BME, GSZI Fólia

Családelvű építkezés Szórásszélesség: 10-15 m

25 Családelvű építkezés Szórásszélesség: m m m BME, GSZI Fólia

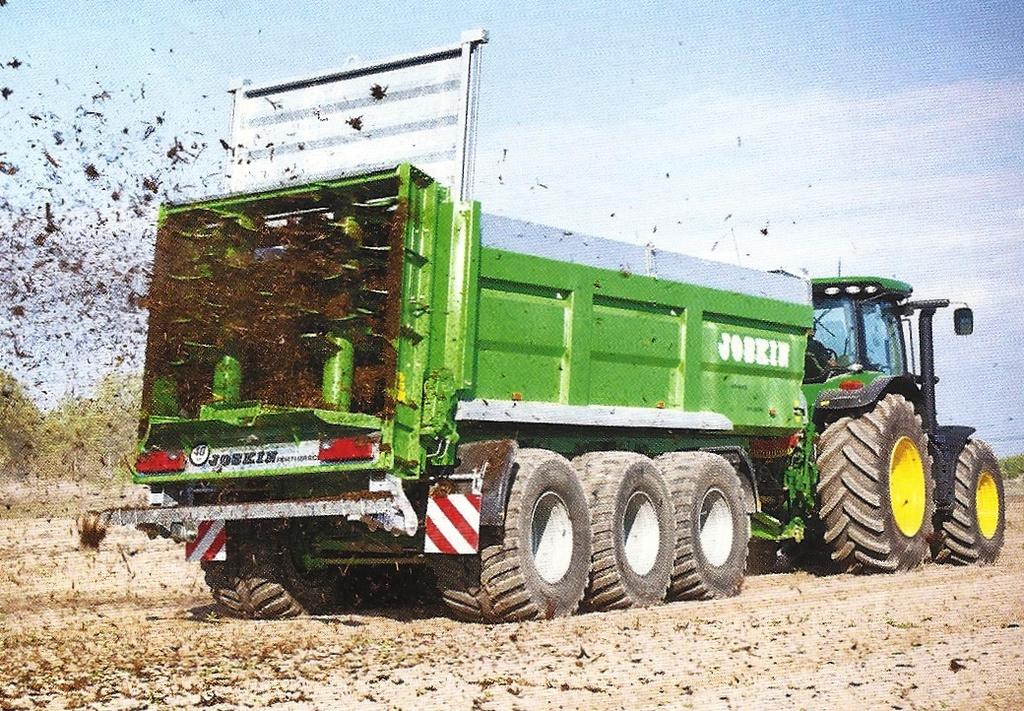

26 Nagyteljesítményű szervestrágyaszóró pótkocsi BME, GSZI Fólia

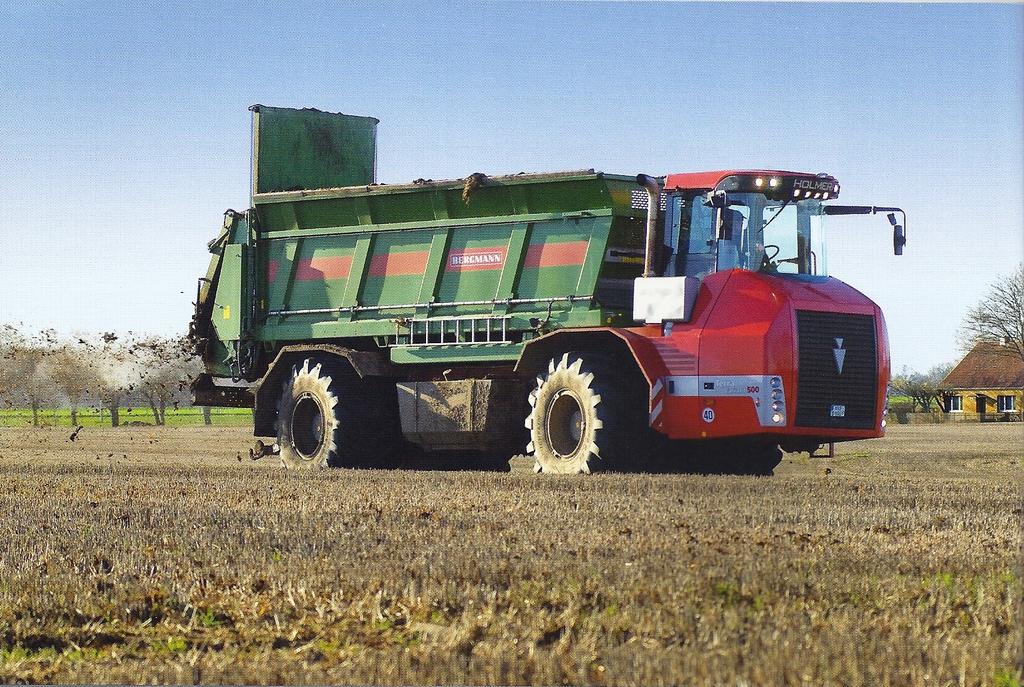

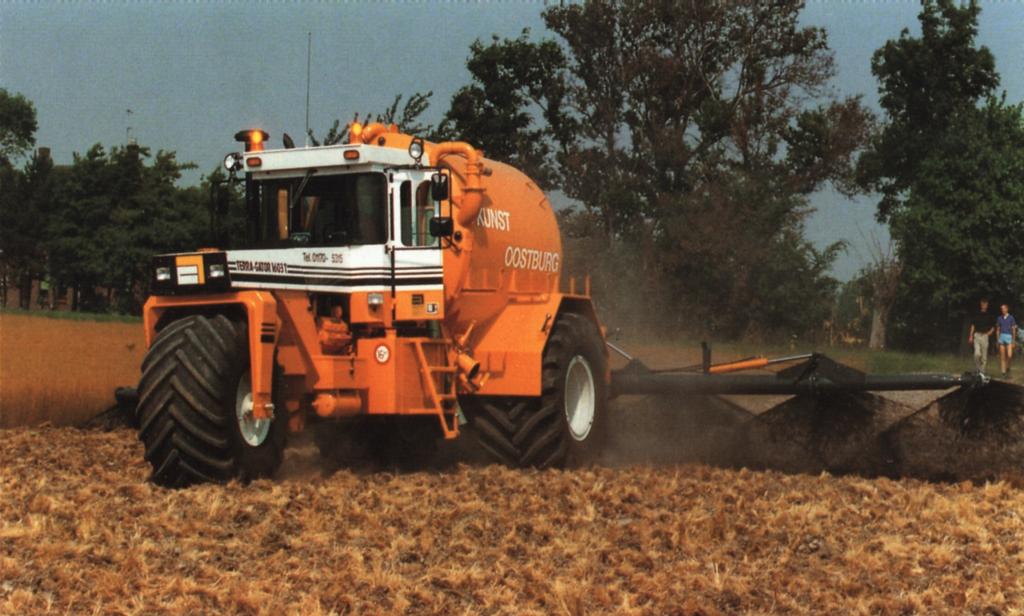

27 Nagyteljesítményű szervestrágyaszóró jármű BME, GSZI Fólia

28 Oldalra szóró gépek kétféle konstrukciós változata a) szóródobos, b) láncos BME, GSZI Fólia

29 Vízszintes dobos, oldalra szóró gép BME, GSZI Fólia

30 Oldalra szóró gép (TG-10) töltése billenőplatós kocsiról BME, GSZI Fólia

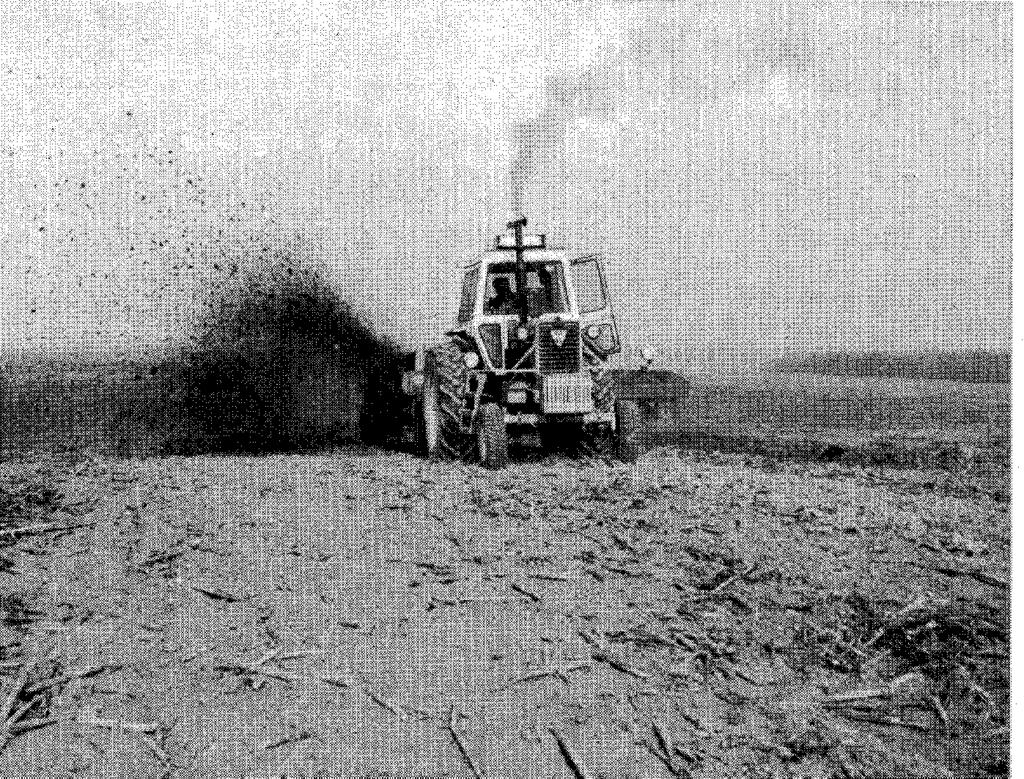

31 Oldalra szóró gép munka közben (TG-10) BME, GSZI Fólia

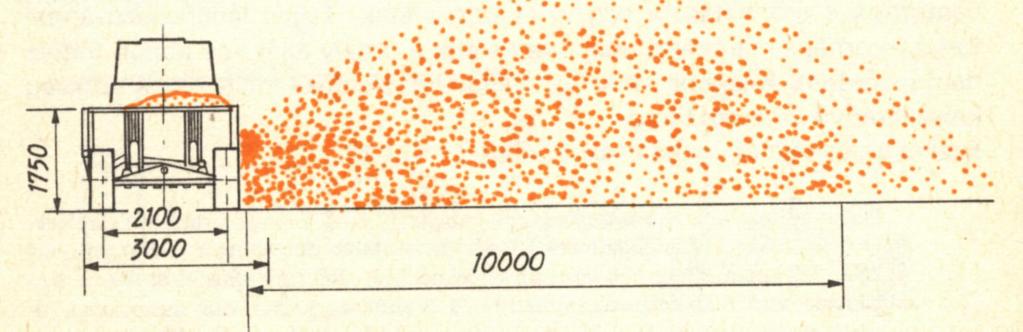

32 Oldalra szóró gép (TG-10) szórásképe BME, GSZI Fólia

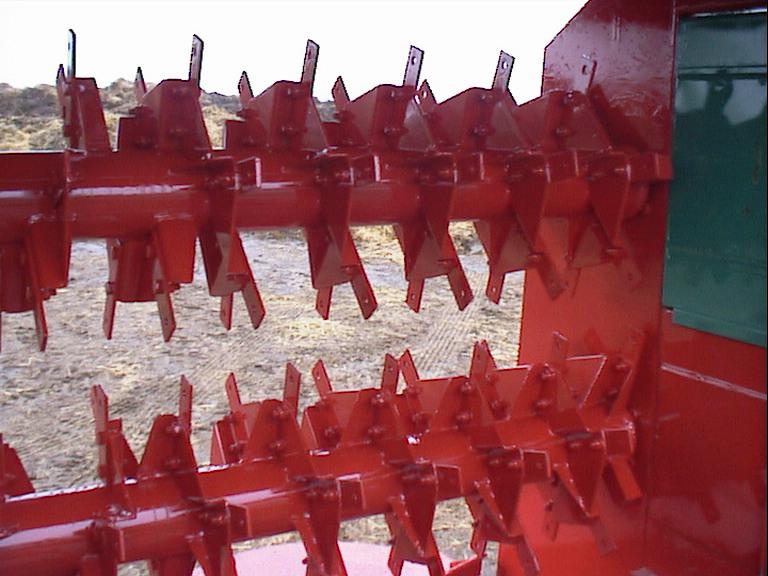

33 TRÁGYASZÓRÓK SZERKEZETI ELEMEI Szóró karok BME, GSZI Fólia

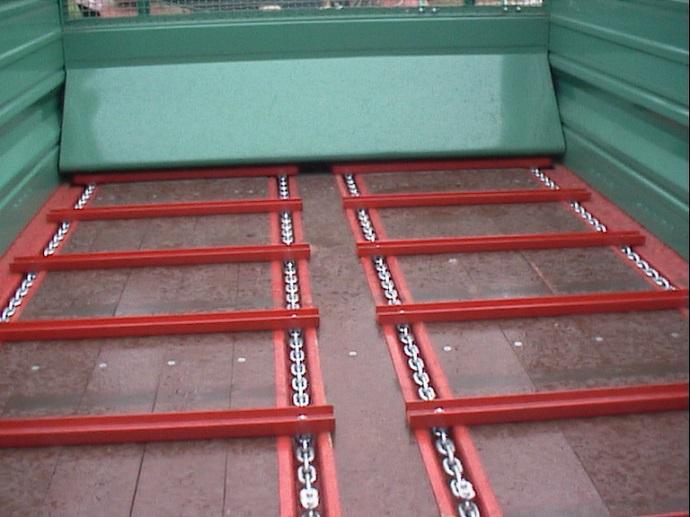

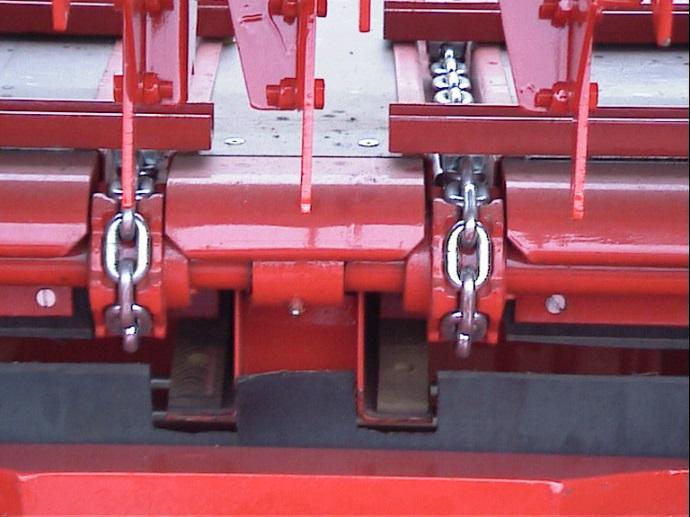

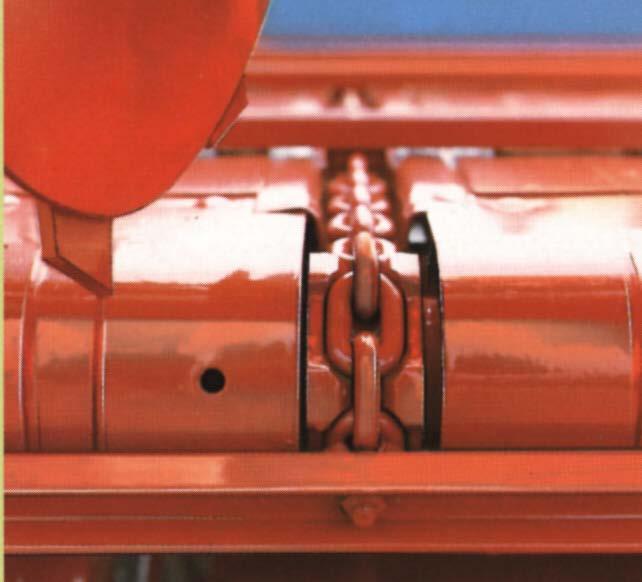

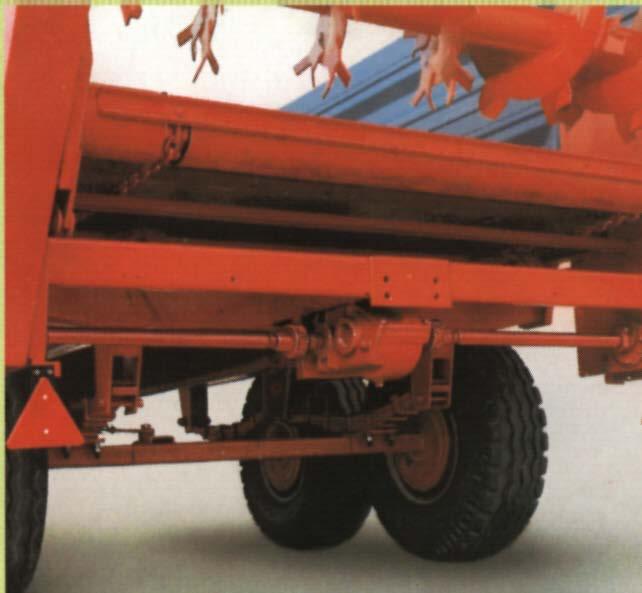

34 Adagoló kaparólánc BME, GSZI Fólia

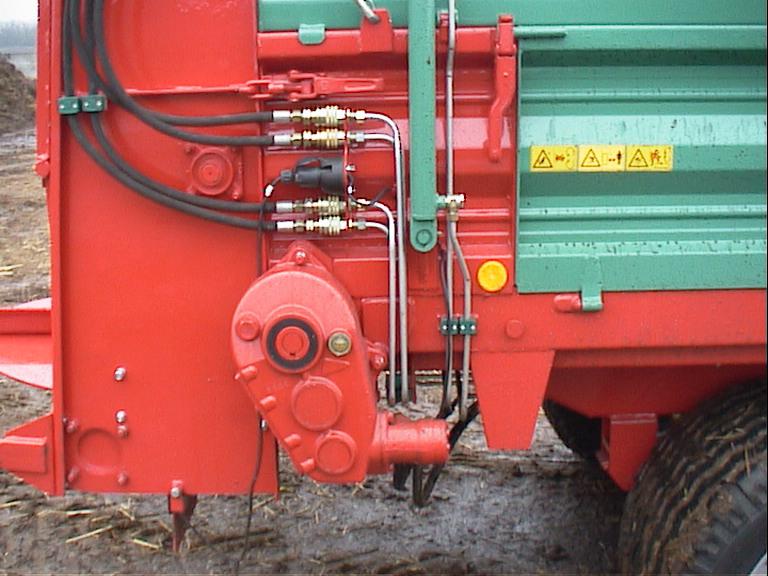

35 Adagolólánc hajtások Mechanikus Hidraulikus BME, GSZI Fólia

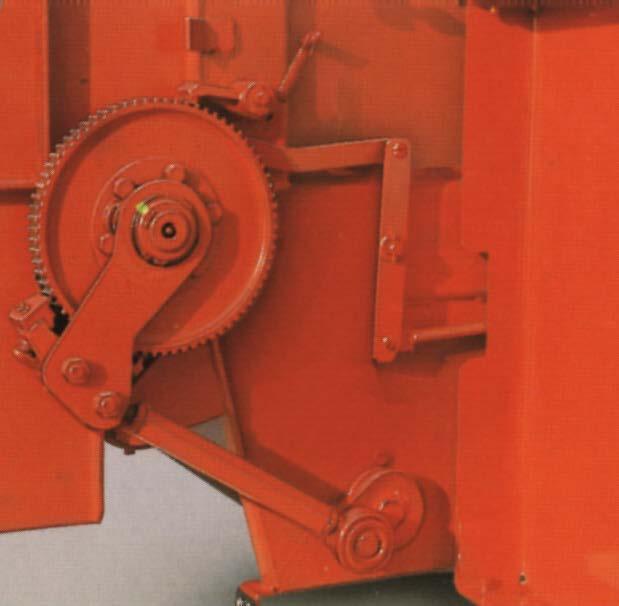

36 Kilincskerekes lánchajtások változatai trágyaszórógépen a) egykilincses, b) kétkilincses BME, GSZI Fólia

37 TRÁGYASZÓRÓ SZÓRÁSKÉP Szórásszélesség: 21 m Variációs koefficiens (CV): 23,77 % Munkaszélesség 12 m Átlagtól való eltérés (szórás): 15,21 % Kiadagolt mennyiség 5,1 t/ha Bal/jobb oldal aránya: 53,1 / Alapszóráskép Összesített szóráskép Munkaszélesség: 12 m Relatív szórásmennyiség (% ) ,5 12,0 11,5 11,0 10,5 10,0 9,5 9,0 8,5 8,0 7,5 7,0 6,5 6,0 5,5 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 Szórásszélesség (m) BME, GSZI Fólia

38 Összefoglaló értékelés Az állandó térfogatáramot mind a szórószerkezet kialakítása, mind az alkalmazott szerves anyagok tulajdonságai befolyásolják. A szórószerkezetek közül a kombinált kialakítású (vízszintes bontóhengerek + szóró tányérok) kevésbé érzékeny a kiadagolandó anyag fizikai jellemzőire, érett, tömör anyag és komposzt esetén is közel azonos mértékű kiadagolásra képes. A hagyományos szórószerkezetű (4 függőleges szóróhenger) gépnél a térfogatáram anyagféleségtől függően jelentős mértékben változik azonos beállítás mellett. Akkor fogadható el adott gépre és szerves anyagra vonatkozóan a munkaszélesség, ha a variációs együttható (CV) kisebb, mint 30 %, Munkaszélesség Szórásszélesség! BME, GSZI Fólia

39 HÍGTRÁGYA KIJUTTATÁS BME, GSZI Fólia

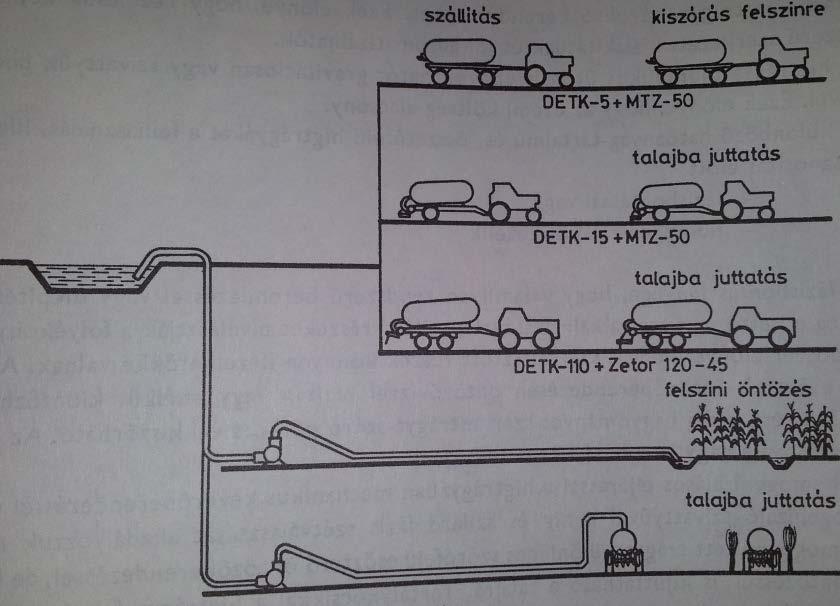

40 Hígtrágyázási technológiák Hígtrágya kijuttatási módok: talajfelszínre talajfelszín alá (injektálás) BME, GSZI Fólia 40

41 Hígtrágyázási technológiák A kijuttatás módja szerinti megoldások: kiszóró fejes tartálykocsi ütközőlapos (ütközőtányéros) vagy csőkonzolos keretes szórószerkezet szórókeretes ejtőcsövekkel ellátott csőfüggönyös (csúszócsöves) vonszolt ejtőcsöves (csúszótalpas vagy csúszó csoroszlyás) sávosan kijuttató szerkezet talajba injektáló szerkezet BME, GSZI Fólia 41

szórószerkezetes szórókeretes ejtőcsövekkel ellátott csőfüggönyös (csúszócsöves) vonszolt ejtőcsöves

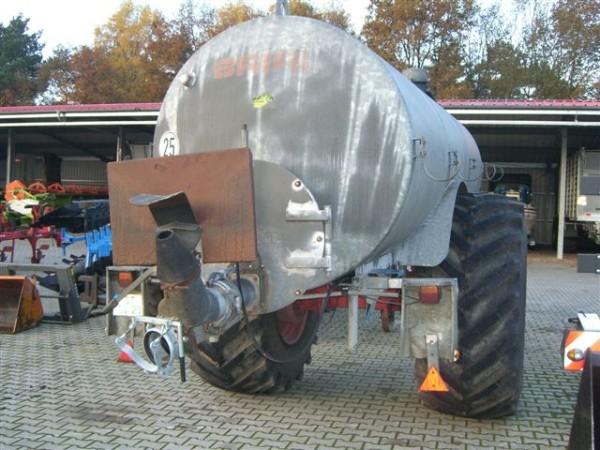

42 Tápanyag kijuttatás Istállótrágya szórók: Kijuttatás módja szerint megkülönböztetünk: Talajfelszínre juttatók a tartálykocsik kiszóró fejével ütközőlapos (ütközőtányéros) vagy csőkonzolos keretes szórószerkezetes szórókeretes ejtőcsövekkel ellátott csőfüggönyös (csúszócsöves) vonszolt ejtőcsöves (csúszótalpas vagy csúszó csoroszlyás) sávosan kijuttató szerkezetekkel lehetséges BME, GSZI Fólia 42

43 Zagyszivattyús tartálykocsi felszívás közben (Hesston 1510) BME, GSZI Fólia

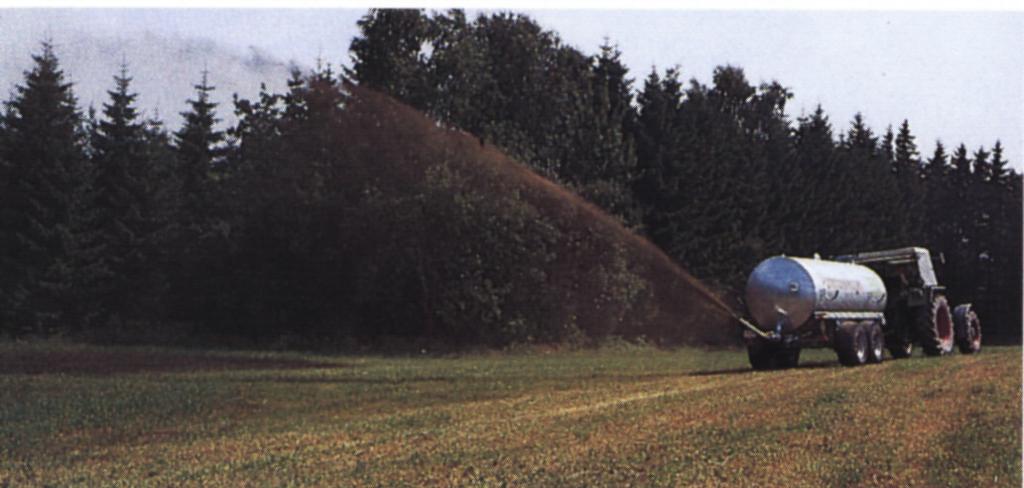

44 Hígtrágya szóró gépek Központi szóró szerkezet BME, GSZI Fólia

45 Hígtrágya szóró gépek Szóró tányér BME, GSZI Fólia

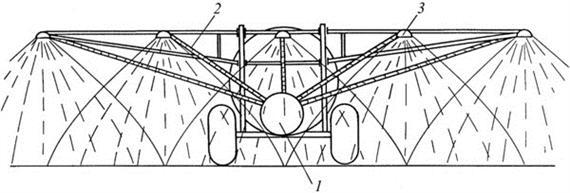

46 Hígtrágya szóró gépek Keretes szóró szerkezet BME, GSZI Fólia

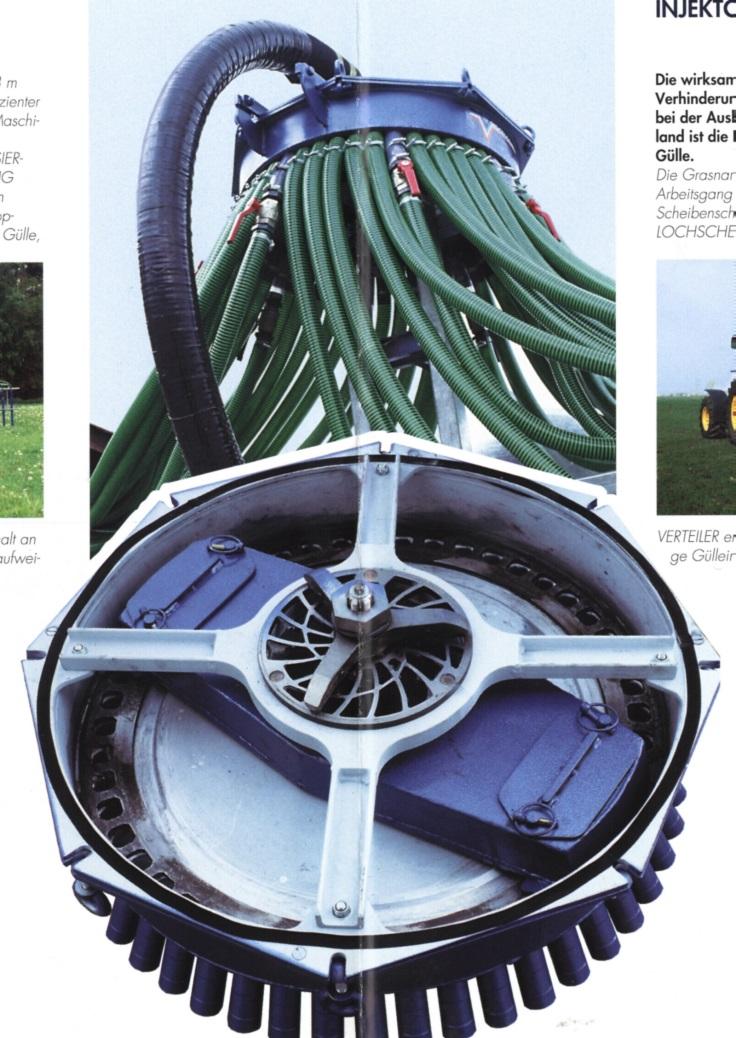

47 Hígtrágya szóró gépek Elosztó szerkezet BME, GSZI Fólia

48 Hígtrágya szóró gépek Keretes szóró szerkezet BME, GSZI Fólia

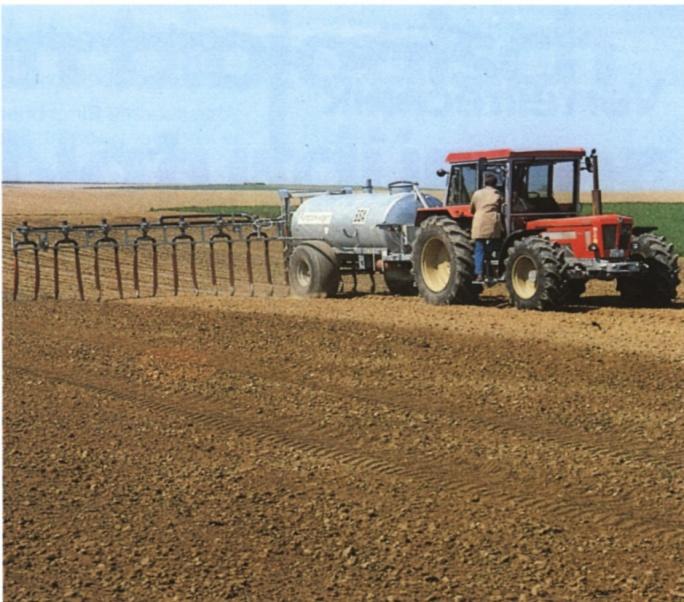

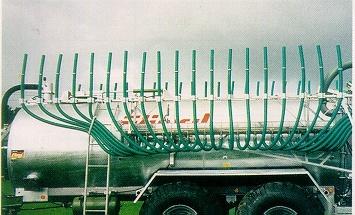

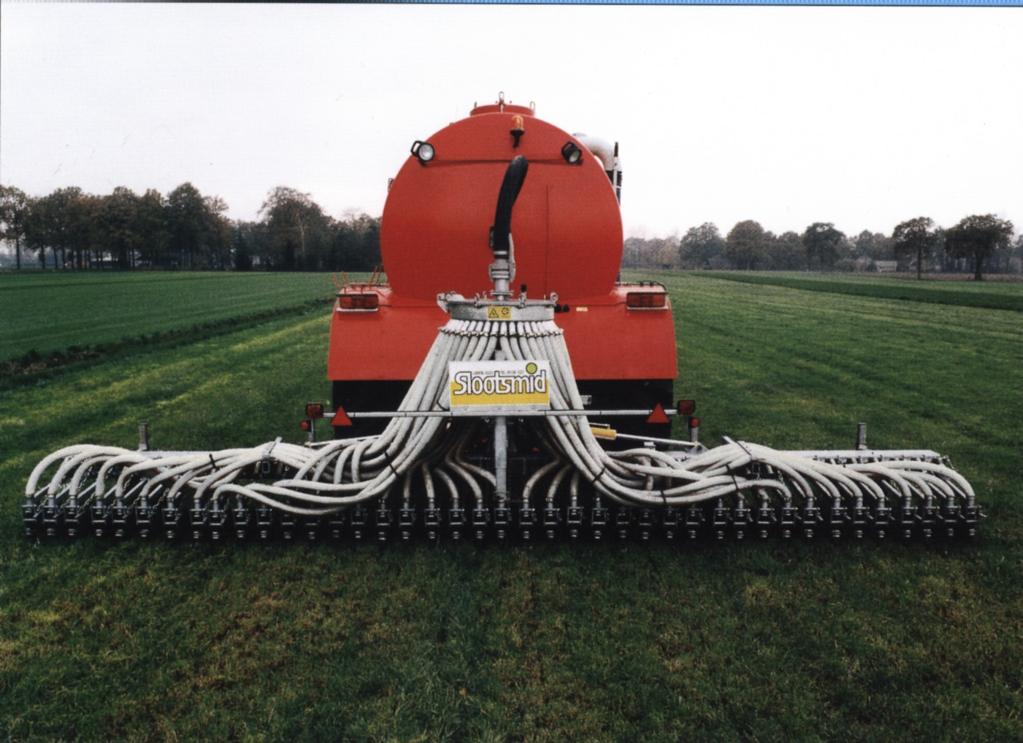

49 Csőköteges felszínre szóró berendezés BME, GSZI Fólia

50 A csőköteges szóróberendezés szállítási helyzetben BME, GSZI Fólia

51 Hígtrágya szóró gépek Injektáló berendezés BME, GSZI Fólia

52 Trágyalét talajba juttató adapter 1-tolózár, 2-csap, 3-elosztó, 4-lúdtalp kapa BME, GSZI Fólia

53 Köszönöm a figyelmet! BME, GSZI Fólia
