Szerelési és kezelési utasítás. WTS-F1 szolárrendszer /

Átírás

1 /

2 1 Üzemeltetési tanácsok Célcsoport Szimbólumok Szavatosság és jótállás Biztonság Átépítési változtatások Ártalmatlanítás Rendeltetésszerű használat Biztonsági intézkedések Normál üzem Elektromos csatlakozás Termékismertetés Típuskód Funkció Műszaki adatok Engedélyezési adatok Hidraulikus adatok Környezeti feltételek Teljesítmény Hatásfok Üzemi nyomás Üzemi hőmérséklet Próbaterhelés Űrtartalom Méretek Súly Szerelés Szerelési feltételek Szállítás Telepítés Hidraulikus csatlakozás Üzembe helyezés Előfeltételek Tágulási tartály beállítása Szolárberendezés üzembe helyezése Üzemen kívül helyezés Karbantartás Karbantartásra vonatkozó tudnivalók Karbantartási terv Hőhordozó közeg cseréje / La 2-36

3 9 Pótalkatrészek Jegyzetek Címszójegyzék / La 3-36

4 1 Üzemeltetési tanácsok Az eredeti kezelési utasítás fordítása 1 Üzemeltetési tanácsok Ez az útmutató a rendszer szerves részét képezi és azt annak alkalmazási helyén kell tartani. A rendszeren végzendő munkák megkezdése előtt figyelmesen olvassa el az útmutatót. 1.1 Célcsoport Az útmutató üzemeltetők és szakképzett személyzet számára készült. Minden olyan személynek figyelembe kell vennie, aki a rendszeren dolgozik. A rendszeren csak a szükséges szakképzettséggel rendelkező vagy arra betanított személyek végezhetnek munkát. Korlátozott fizikai, érzékelési vagy szellemi képességekkel rendelkező személyeknek csak arra felhatalmazott személy felügyelete mellett szabad dolgozniuk a rendszeren, vagy ha erre a munkára be lettek tanítva. Gyermekeknek nem szabad a rendszeren játszaniuk. 1.2 Szimbólumok VESZÉLY FIGYELMEZTETÉS VIGYÁZAT Közvetlen veszély nagy kockázattal. Figyelmen kívül hagyása súlyos sérüléshez vagy halálhoz vezet. Veszély közepes kockázattal. Figyelmen kívül hagyása környezeti károkhoz, súlyos sérüléshez vagy halálhoz vezethet. Veszély alacsony kockázattal. Figyelmen kívül hagyása anyagi károkat okozhat, illetve kisebb vagy közepes sérülésekhez vezethet. Fontos tudnivaló Közvetlen cselekvésre szólítja fel Önt. Valamilyen cselekvés eredménye. Felsorolás Értéktartomány / La 4-36

5 1 Üzemeltetési tanácsok 1.3 Szavatosság és jótállás Személyi sérülések és anyagi károk esetén a szavatossági és jótállási igények ki vannak zárva, ha azok a következő okok közül egy vagy több okra vezethetők vissza: nem rendeltetésszerű használat, az útmutató figyelmen kívül hagyása, nem működőképes biztonsági vagy védelmi berendezések mellett történő üzemeltetés, a rendszer továbbüzemeltetése hiba jelentkezése ellenére, szakszerűtlen szerelés, üzembe helyezés, kezelés és karbantartás, szakszerűtlenül végrehajtott javítások, nem eredeti Weishaupt pótalkatrészek felhasználása, vis maior, önkényes változtatások a készüléken, olyan kiegészítő komponensek beépítése, amelyek nem a szolárrendszer üzemeléséhez készültek, nem alkalmas közegek használata, az ellátóvezetékekben keletkezett hibák / La 5-36

6 2 Biztonság 2 Biztonság 2.1 Átépítési változtatások Átalakítások csak a Max Weishaupt GmbH írásbeli hozzájárulásával megengedettek. Csak olyan kiegészítő komponenseket építsen be, amelyek a szolárrendszer üzemeléséhez készültek. Csak eredeti Weishaupt alkatrészeket használjon. 2.2 Ártalmatlanítás Az anyagok és a komponensek ártalmatlanítását szakszerűen és környezetkímélő módon egy arra felhatalmazott helyen kell elvégeztetni. Ennek során figyelembe kell venni a helyi előírásokat. 2.3 Rendeltetésszerű használat A szolárrendszer zárt körfolyamatban keringetett hőhordozó közeg folyadék napsugárzás energiájával történő felmelegítésére alkalmas. Hőhordozó közegként a -30 C-ig hatásos fagyállóval készült Tyfocor L kész keverék használható. A rendszert csak az erre a célra készült bekötési vázlat szerint szabad felépíteni és üzemeltetni. A kollektor és a tágulási tartály közé nem szabad elzárószerelvényeket beépíteni (kivétel: sapkás szelepek). Tenger és sivatag közelében telepített berendezéseknél fokozott karbantartást tevékenységre van szükség. A szélsőséges körülmények kedvezőtlenül hatnatnak a rendszerre, például: sót tartalmazó levegő magas páratartalommal párosulva, homok koptató hatása szélsőséges hőmérsékletek. A szakszerűtlen használat: veszélyeztetheti a felhasználó vagy más személyek testi épségét és életét, károsíthatja a rendszert vagy más anyagi értékeket / La 6-36

7 2 Biztonság 2.4 Biztonsági intézkedések A biztonság szempontjából lényeges hibákat haladéktalanul meg kell szüntetni. Vegye figyelembe a Tyfocor L hőközlő folyadékhoz tartozó TYFO EK biztonsági adatlapot. Lásd (nyomtatványszám xx) Normál üzem A fűtési rendszeren lévő valamennyi felirati táblát tartsa olvasható állapotban. A megadott időszakonként végezze el az előírt beállítási, karbantartási és ellenőrzési munkákat Elektromos csatlakozás Feszültség alatt álló alkatrészeken végzett munka esetén: vegye figyelembe a 3. sz. DGUV német baleset-megelőzési előírásokat és a helyi előírásokat, csak EN szerinti szerszámokat használjon / La 7-36

8 3 Termékismertetés 3 Termékismertetés 3.1 Típuskód Példa: WTS-F1, K1 WTS- építési sorozat: Weishaupt Thermo Solar F építési nagyság: síkkollektor 1 konstrukciós szint: 1 K1 kivitel: tetőbe épített kivitel vízszintesen K2 kivitel: tetőbe épített kivitel függőlegesen / La 8-36

9 3 Termékismertetés 3.2 Funkció Hőmérséklet-érzékelők A hőmérséklet-érzékelők a kollektorban és a vízmelegítőben uralkodó hőmérsékleteket mérik és továbbítják azokat a szolárszabályozónak. Rendszervezeték Egy rendszervezetéken és egy szerelvénycsoporton keresztül zárt körfolyamatban történik a hőnek a vízmelegítőhöz való elvezetése. Szolárszabályozó A szolárszabályozó vezérli a keringetőszivattyút. A szabályozón be kell állítani egy, a kombitároló és a kollektor közötti hőmérséklet-különbséget. Keringetőszivattyú Ha a szolárszabályozón beállított hőmérséklet-különbség elérése után a kollektorban uralkodó hőmérséklet: magasabb, mint a kombitárolóban, akkor bekapcsol a szivattyú, alacsonyabb, mint a kombitárolóban, akkor kikapcsol a szivattyú / La 9-36

10 3 Termékismertetés 3.3 Műszaki adatok Engedélyezési adatok EN szerinti vizsgálati jelentés (ITW) VKF COL476OEM01 Alapvető szabványok EN : 2006 EN : 2006 Szolár KEYMARK regiszterszám (DIN CERTCO) MPA vizsgálati igazolás 011-7S094 F P-BWU03-I Hidraulikus adatok Névleges térfogatáram 20 l/hm² esetén Nyomásveszteség (névleges térfogatáramra vonatkoztatva) 46 l/h 15 mbar Környezeti feltételek Hőmérséklet üzem közben -30 C +120 C Hőmérséklet szállításkor/tároláskor +10 C +50 C Relatív páratartalom szállításkor/tároláskor max. 60% Teljesítmény Effektív hőkapacitás (fénybelépés) 9675 J/(m 2 K) Effektív hőkapacitás (bruttó) 8700 J/(m 2 K) Teljesítmény 1861 W Hatásfok EN :2006, a fénybelépési felületre vonatkoztatva: Eta hatásfok 0 0,802 c1 3,601 W/m 2 K c2 0,014 W/m 2 K 2 ISO 9806 szerint, bruttó felületre vonatkoztatva: Eta hatásfok 0 0,744 c1 3,343 W/m 2 K c2 0,013 W/m 2 K Üzemi nyomás Üzemi nyomás max. 6 bar / La 10-36

11 3 Termékismertetés Üzemi hőmérséklet Pangási hőmérséklet (1000 W/m², 30 C) 201 C Próbaterhelés Túlnyomás 5,4 kn/m 2 Depresszió 3 kn/m Űrtartalom Hőhordozó közeg űrtartalma 2,3 liter Hőhordozó közeg típusa Tyfocor L 45% Méretek 1 2 K1 K2 Bruttó felület 2,58 m 2 2,58 m 2 Abszorberfelület 2,30 m 2 2,30 m 2 Fénybelépési felület 2,32 m 2 2,32 m 2 1 Hossz 1234 mm 2090 mm 2 Szélesség 2090 mm 1234 mm Magasság 108 mm 108 mm Súly Önsúly kb. 42 kg / La 11-36

12 4 Szerelés 4 Szerelés 4.1 Szerelési feltételek Vegye figyelembe a tetőfedő szakmai szabályzatot és a helyi előírásokat. Vegye figyelembe a villámvédelemre vonatkozó előírásokat (lásd: VDE V0185, rész). A szolárkör előremenőjét és visszatérőjét ágát legalább 16 mm 2 keresztmetszettel földelje a potenciálkiegyenlítő sínre. VESZÉLY Tűzveszély éghető anyagokkal való közvetlen érintkezés miatt Tűzet okozhat, ha a kollektor csatlakozóvezetékei közvetlenül hozzáérnek éghető anyagokhoz. Óvakodjon az éghető anyagokkal való közvetlen érintkezéstől. A tetőátvezetésnél helyezzen fel hőszigetelést a kollektor-összekötőkre és a kollektorcsatlakozásokra. A kollektorok hidraulikus elrendezésekor vegye figyelembe a rövid útmutatóban foglaltakat. A szerelés megkezdése előtt gondoskodjon róla, hogy: a tetőszerkezet kifogástalan állapotban legyen, a tető teherbíró legyen állandó terhelések, szél- és hóterhelések vonatkozásában, a kollektorok optimálisan legyenek tájolva (ne kerüljenek árnyékba), semmi ne árnyékolja be a kollektor-hőmérsékletérzékelőt, a gyűjtővezetékek helyesen legyenek elrendezve és méretezve, a kollektormező fölé ne legyenek felszerelve vörösréz lemezek (korrózió veszélye). Semmilyen járulékos víz- és hóterhelést ne vezessen a kollektormezőre. Hófogó rendszerek vagy a kollektormező fölött lévő tetőkinyúlások révén nem szabad járulékos terhelésnek kitenni a kollektort. A szerelés megkezdése előtt gondoskodjon róla, hogy: a kollektormező felett és alatt várható hóterhelések hófogó rendszerek segítségével legyenek elkerülhetők, az esővíz ne legyen a kollektormezőre vezetve egy felette lévő tetőről vagy tetőkinyúlásról. Szükség esetén erősítse meg a tartószerkezetet. Gondoskodjon róla, hogy be legyen tartva a megengedett tetőhajlásszög: Tetőbe épített kivitel Tetőbe épített kivitel speciális tartozékokkal Megengedett tetőhajlásszög A kollektorokon védőfólia található. A fólia védi a kollektorokat: az üzembe helyezés alatt a napsugárzástól, tárolás közben a termikus terheléstől. A védőfóliát csak az üzembe helyezés során távolítsa el. A kollektorok szükségtelenül nagy termikus terhelésének elkerülése érdekében a szerelést követően rövid időn belül helyezze üzembe a szolárberendezést / La 12-36

13 4 Szerelés 4.2 Szállítás VIGYÁZAT Károk a kollektoron helytelen lehelyezés miatt Megsérülhet a keret vagy az üveglap. A kollektort csak sík felületre vagy a sarkaira fektetve helyezze le. A kollektort az üveglapjával felfelé szállítsa. Ne terhelje az üveglapot. Ne állítsa a kollektort a csatlakozócsonkjaira. Szükség esetén helyezzen fatuskókat a kollektor alá. A további szerelési lépések leírása a mellékelt rövid útmutatóban található / La 13-36

14 5 Telepítés 5 Telepítés 5.1 Hidraulikus csatlakozás Vezetékrendezés A kollektorcsavarzatok fém a fémen tömítésűek. Ne használjon kiegészítő tömítéseket. A rozsdamentes flexibilis cső minimális hajlítási sugara: 40 mm. A vezetékeket közvetlen úton, szifonszerű irányváltások nélkül vezesse a vízmelegítőhöz. Akkor alakítson ki irányváltást 1, ha nincs más lehetőség. A vezeték karbantartás céljából leüríthető. A B 1 C A Tetőbe épített kivitel K2 (függőleges) B Tetőbe épített kivitel K1 (vízszintes/többsoros) C Tetőbe épített kivitel K1 (vízszintes/egysoros) Biztonsági lefúvatószelep A lefúvatóvezetéket fixen szerelje rá a szolár szivattyúcsoport biztonsági lefúvatószelepére. Helyezzen gyűjtőedényt a lefúvatóvezeték alá / La 14-36

15 6 Üzembe helyezés 6 Üzembe helyezés 6.1 Előfeltételek Az üzembe helyezést csak szakképzett személyzetnek szabad elvégeznie. Csak a helyesen végrehajtott üzembe helyezés garantálja az üzembiztonságot. Az üzembe helyezés előtt gondoskodjon róla, hogy minden szerelési és telepítési munka szabályszerűen legyen elvégezve. 6.2 Tágulási tartály beállítása VIGYÁZAT Nyomásnövekedés elzárt sapkás szelep miatt Károsodhat a berendezés. Csak az alábbi esetekben zárja el a sapkás szelepet: csekély napsugárzás (pl. reggelenként), letakart kollektorok. A tágulási tartály gyárilag nitrogénnel van feltöltve és 2,5 bar előnyomásra van beállítva. Előnyomás beállítása A rendszer feltöltése előtt be kell állítani a tágulási tartály előnyomását. Az előnyomás a rendszer statikus magasságából 1 számítható ki. A statikus magasságot a tágulási tartálytól a rendszer legmagasabb pontjáig kell mérni. 1 Állapítsa meg az előnyomást a táblázatból és jegyezze fel. Ellenőrizze a tágulási tartály előnyomását és szükség esetén állítsa be a megállapított értékre. Magasság 5 m 10 m 15 m 20 m 25 m Előnyomás 1,5 bar 2,0 bar 2,5 bar 3,0 bar 3,5 bar 5 méter alatti statikus magasság esetén: 1,5 bar előnyomást válasszon / La 15-36

16 6 Üzembe helyezés 6.3 Szolárberendezés üzembe helyezése 1. A kollektorkör feltöltése, öblítése és légtelenítése FIGYELMEZTETÉS VIGYÁZAT Forrázás veszélye erős napsugárzás esetén történő üzembe helyezés miatt A forró hőhordozó közeg forrázási sérülésekhez vezethet. A szolárberendezés üzembe helyezését csak csekély napsugárzás esetén (pl. reggel) vagy letakart kollektorok mellett végezze. A hőhordozó közeg károsodása erős napsugárzás mellett történő feltöltés miatt A hőhordozó közeg hatékonyságára kedvezőtlenül hathat a túl magas hőmérsékleten történő feltöltés. A szolárberendezés feltöltését csak csekély napsugárzás esetén (pl. reggel) vagy letakart kollektorok mellett végezze. A sugárszivattyút 6 hőhordozó közeggel feltöltött tartállyal 9 csatlakoztassa a 4 és a 0 jelű golyóscsapra. Nyissa ki a 4, 5, 7 és a 0 jelű golyóscsapot, majd állítsa 45 -ra a 2 jelű golyóscsapot. Zárja el a 3 jelű golyóscsapot. Kapcsolja be a sugárszivattyút. Működtesse többször rövid ideig a 0 jelű golyóscsapot és a visszatérő golyóscsapot 3 a nyomás növelése céljából. Az utolsó levegőbuborékok is távoznak a rendszerből. Öblítse át a szolárberendezést legalább 20 percen keresztül. A hőhordozó közeg buborékmentesen folyik ki az ürítőtömlőből. Légtelenítse a szolárszivattyút a légtelenítő csavaron q keresztül. Légtelenítse az előremenő csövet a légtelenítő szelepen 1 keresztül. Zárja el a 4 és a 0 jelű golyóscsapot. Kapcsolja ki a sugárszivattyút. Nyissa ki a 2 és a 3 jelű golyóscsapot. Plombálja le a sapkás szelepet / La 16-36

17 6 Üzembe helyezés q A Biztonsági lefúvatószelep B Előtéttartály (opcionális) C Tágulási tartály D Gyűjtőedény Előtéttartályt kell használni: tetőtéri hőközpontoknál, a szolármezőhöz vezető rövid csatlakozóvezetékek esetén, kedvezőtlen vezetékút, például vízszintes és emelkedő vezetékek esetén. A hőhordozó közeg fagypontja alacsonyabb legyen, mint a mindenkori adott rendszer telepítési helyén várható hőmérséklet. Ellenőrizze és dokumentálja a fagyállótartalmat. A szolárszabályozón a mért fagyállótartalomnál 5 10 K-nel magasabb fagyvédelmi értéket adjon meg. 2. Tömörség ellenőrzése Ellenőrizze valamennyi összekötési hely és golyóscsap tömítettségét. Ne lépje túl a megengedett maximális üzemi nyomást [fejezet 3.3.6] / La 17-36

18 6 Üzembe helyezés 3. Rendszernyomás beállítása A rendszernyomást a tágulási tartály választott előnyomásánál 0,3 barral nagyobbra állítsa be. Szükség esetén nyissa ki az átfolyásmérőnél lévő ürítőcsapot a nyomás csökkentéséhez, és vezessen vissza hőhordozó közeget a tartályba az ürítőtömlőn keresztül. A nyomásmérő mutatóját állítsa be a rendszernyomásra. Helyezze a lefúvatóvezeték alá a szolár hőhordozó közeg gyűjtőedényét. Rendszermagasság (1 5 m 10 m 15 m 20 m 25 m 30 m Tágulási tartály előnyomása 1,5 bar 2,0 bar 2,5 bar 3,0 bar 3,5 bar 4,0 bar A berendezés üzemi nyomása 1,8 bar 2,3 bar 2,8 bar 3,3 bar 3,8 bar 4,3 bar (1 A rendszer legmagasabb pontja és a tágulási tartály közötti magasságkülönbség. 4. Védőfólia eltávolítása Húzza le a védőfóliát a kollektorokról. 5. Névleges térfogatáram beállítása Az ajánlott névleges térfogatáramot 50 C-os közepes hőhordozóközeg-hőmérsékletnél kell elérni. Alacsonyabb hőmérsékleteken kisebb térfogatáram adódik, lásd a táblázatot. Többfokozatú szivattyú és fordulatszám-szabályozás esetén a szivattyú alsó fordulatszám-tartományában pulzálhat az átfolyásmérőn megjelenő kijelzés. A közepes hőhordozóközeg-hőmérséklet kiszámítása: számítsa ki az előremenő és a visszatérő hőmérséklet középértékét, számítsa ki a kollektor-hőmérséklet és az alsó tároló-hőmérséklet középértékét. Határozza meg a névleges térfogatáramot a következő táblázatból. Szükség esetén igazítsa hozzá a szivattyú fordulatszám-fokozatát a szükséges térfogatáramhoz. Végezze el a további üzembe helyezési lépéseket, lásd a szolárszabályozó szerelési és üzemeltetési útmutatóját. Kollektorok száma Közepes hőmérséklet C 45 l/h 68 l/h 90 l/h 113 l/h 135 l/h 158 l/h 180 l/h 203 l/h 10 C 54 l/h 81 l/h 108 l/h 135 l/h 162 l/h 189 l/h 216 l/h 243 l/h 20 C 63 l/h 95 l/h 126 l/h 158 l/h 189 l/h 221 l/h 252 l/h 284 l/h 30 C 72 l/h 108 l/h 144 l/h 180 l/h 216 l/h 252 l/h 288 l/h 324 l/h 40 C 81 l/h 122 l/h 162 l/h 203 l/h 243 l/h 284 l/h 324 l/h 365 l/h 50 C 90 l/h 135 l/h 180 l/h 225 l/h 270 l/h 315 l/h 360 l/h 405 l/h 60 C 99 l/h 149 l/h 198 l/h 248 l/h 297 l/h 347 l/h 396 l/h 446 l/h Több órányi üzemelés után újból légteleníteni kell a rendszert / La 18-36

19 7 Üzemen kívül helyezés 7 Üzemen kívül helyezés Szabadság vagy hosszabb távollét esetén a rendszer üzemben marad. A karbantartási munkákhoz helyezze üzemen kívül a berendezést. Kapcsolja ki a szolárszivattyút a szolárszabályozón / La 19-36

20 8 Karbantartás 8 Karbantartás 8.1 Karbantartásra vonatkozó tudnivalók VESZÉLY FIGYELMEZTETÉS FIGYELMEZTETÉS Életveszély áramütés miatt A feszültség alatt végzett munka áramütéshez vezethet. A munkák megkezdése előtt válassza le a készüléket a feszültségellátásról. Biztosítsa illetéktelen visszakapcsolás ellen. Forrázás veszélye erős napsugárzás esetén történő üzembe helyezés miatt A forró hőhordozó közeg forrázási sérülésekhez vezethet. A szolárberendezés üzembe helyezését csak csekély napsugárzás esetén (pl. reggel) vagy letakart kollektorok mellett végezze. Égési sérülések veszélye forró alkatrészek miatt A forró alkatrészek égési sérüléseket okozhatnak. Hagyja lehűlni az alkatrészeket. A karbantartást csak szakképzett személyzetnek szabad elvégeznie. A szolárberendezésen évente egyszer karbantartást kell végezni. A berendezés üzemi feltételeitől függően gyakoribb ellenőrzésre is szükség lehet. A rendszeres felülvizsgálat biztosítása érdekében a Weishaupt karbantartási szerződés megkötését javasolja. Minden karbantartás előtt A karbantartási munkák megkezdése előtt tájékoztassa az üzemeltetőt. Kapcsolja ki a fűtési rendszer főkapcsolóját és biztosítsa véletlen visszakapcsolás ellen. Minden karbantartás után Ellenőrizze valamennyi összekötési hely és csap tömörségét. Ellenőrizze a működést / La 20-36

21 8 Karbantartás 8.2 Karbantartási terv Komponens Feltétel Karbantartási intézkedés Hőhordozó közeg Nem biztosított a fagyvédelem Cserélje ki. ph-érték < 7 Pelyhesedéses állag és szúrós szag Cserélje ki. Cserélje ki. Kollektorok Erős elszennyeződés Tisztítsa meg. Sérülés Cserélje ki. Tartószerkezet Erős elszennyeződés Tisztítsa meg. Sérülés Cserélje ki. Rendszervezeték Sérülés/hőhordozó közeg szivárgása Állítsa helyre a rendszer tömörségét. Szükség esetén cserélje ki. Hőszigetelés sérülése Javítsa ki a hőszigetelést. Lefúvatóvezeték Hőhordozó közeg szivárgása Ellenőrizze a tágulási tartályt és a biztonsági lefúvatószelepet. Tágulási tartály Meghibásodás Cserélje ki. Helytelen előnyomás Biztonsági lefúvatószelep Meghibásodás Cserélje ki. Állítsa be az előnyomást. Termosztatikus keverőszelep Túl alacsony a hőmérséklet Ellenőrizze a működést. Visszafolyásgátló Hőhordozó közeg cirkulációja szivattyúüzem nélkül Tisztítsa meg. Szükség esetén cserélje ki a termosztatikus elemet. Cserélje ki. Hőmérséklet-érzékelő Az érték nem plauzibilis Mérje meg az ellenállás értékét. Keringetőszivattyú Meghibásodás Cserélje ki. Szükség esetén cserélje ki. Légtelenítő Levegő került a rendszerbe Légtelenítsen. Rendszernyomás Névleges térfogatáram Nincs betartva az üzembe helyezési érték Nincs betartva az üzembe helyezési érték Szabályozza be. Szabályozza be. 8.3 Hőhordozó közeg cseréje Vegye figyelembe a karbantartásra vonatkozó tudnivalókat [fejezet 8.1]. A Tyfocor L hőhordozó közeg -30 C-ig szavatolja a szolárberendezés fagyvédelmét. A hőhordozó közeg az idők során sötétté válhat. Cseréje csak a karbantartási tervben szereplő feltételek szerint szükséges. Ürítse le teljesen a rendszert. Töltse fel új hőhordozó közeggel a rendszert [fejezet 6.3] / La 21-36

22 9 Pótalkatrészek Pótalkatrészek Tetőbe épített kivitel függőleges / La 22-36

23 9 Pótalkatrészek Tétel Megnevezés Rend. sz Kollektor-összekötő M16 x 1 x Javító tömítőalátét külön kérésre 1.03 Szorítógyűrű készlet (Serto) Kábelátvezető Fojtóbetét Üvegtartó-tömítés kerethez Szolárüveg 2040 x 1182 x 3, Üvegtartó-tömítés WTS-F1 6,7 m hosszú Lemezkapocs Széles fejű csap 2,5 x 2,5, tűzihorganyzott Gerinclemez V típus V típus (15 22 tetőhajlásszög) Kötőfedél a gerinclemezhez standard tetőhajlásszöghöz Forgácslapcsavar Torx 6 x 30, horganyzott Csatlakozótömítés kerethez Vízelvezető lemez, gerincoldali standard tetőhajlásszöghöz Vízelvezető vályú 1-IV standard tetőhajlásszöghöz Távtartó WTS-F1 tetőbe épített kivitelhez Jobb felső oldallemez standard tetőhajlásszöghöz Jobb alsó oldallemez, V típus Takarólemez egysoros, V típus bal alsó / jobb felső takarólemez, V típus (15 22 tetőhajlásszög) bal felső / jobb alsó takarólemez, V típus (15 22 tetőhajlásszög) 1.21 Vízelvezető lemez, ereszoldali Bal alsó oldallemez, V típus Bal felső oldallemez standard tetőhajlásszöghöz / La 23-36

24 9 Pótalkatrészek / La 24-36

25 9 Pótalkatrészek Tétel Megnevezés Rend. sz Tömítőlap 300 x 420, piros/barna Ereszlemez, V típus Lencsefejű csavar M6 x Tömítőkötény, V típus Ereszlemeztámasz Kulcs Torx TX30-hoz, 24/120 mm Torx bitfej ¼'' TX30, 25 mm Bedugható lemez, jobb (hódfarkú cs.) Bedugható lemez, bal (hódfarkú cs.) Univerzális csavar 6 x 80 T30 SPAX Szerelőalátét 3 mm Szerelőalátét 5 mm Szorítólemez 70 mm Ütközőlemez 120 mm-es szerelvénylaphoz / La 25-36

26 9 Pótalkatrészek Tetőbe épített kivitel függőleges palatető / La 26-36

27 9 Pótalkatrészek Tétel Megnevezés Rend. sz Palacserép támaszprofil, V típus Lemezkötény ütközőtömítés Szerelőlemez 2V típus V típus Támdeszka 24 x 48 x 1200, V típus (héjazat) x 60 x 2700, 2V típus (lécezés) x 60 x 2000, 3V típus (lécezés) Ereszlemez támasz, palához Vízelvezető lemez, gerincoldali Ereszlemez, V típus, palához Lemezkötény V típus, palához V típus bővítő, palához Bal alsó saroklemez, palához Jobb alsó saroklemez, palához Bal felső saroklemez, palához Jobb felső saroklemez, palához Bal alsó oldallemez, V típus, palához Jobb alsó oldallemez, V típus, palához Gerinclemez, V típus, palához Lemezkapocs 35 -os korchoz Kötőfedél gerinclemezhez, palához Szorítólemez 70 mm / La 27-36

28 9 Pótalkatrészek Tetőbe épített kivitel vízszintes ( ( / La 28-36

29 9 Pótalkatrészek Tétel Megnevezés Rend. sz Kollektor-összekötő M16 x 1 x Javító tömítőalátét külön kérésre 3.03 Szorítógyűrű készlet 12 (Serto) Kábelátvezető Kollektor-összekötő M16 x 1 x Hőszigetelés 22/ Üvegtartó-tömítés WTS-F1 kerethez Szolárüveg 2040 x 1182 x 3, Üvegtartó-tömítés WTS-F Lemezkapocs Széles fejű csap 2,5 x 2,5, tűzihorganyzott Gerinclemez, H típus standard tetőhajlásszöghöz Kötőfedél a gerinclemezhez standard tetőhajlásszöghöz Forgácslapcsavar Torx 6 x 30, horganyzott Csatlakozótömítés kerethez Vízelvezető lemez, gerincoldali standard tetőhajlásszöghöz Vízelevezető vályú 1-IH IH IH IH, tetőhajlásszöghöz IH, tetőhajlásszöghöz IH, tetőhajlásszöghöz Távtartó WTS-F1 tetőbe épített kivitelhez Jobb felső oldallemez standard tetőhajlásszöghöz Jobb középső oldallemez, H típus Jobb alsó oldallemez, H típus Bal felső / jobb alsó takarólemez, H típus Bal alsó / jobb felső takarólemez, H típus Egysoros takarólemez, H típus Középső takarólemez, H típus / La 29-36

30 9 Pótalkatrészek ( ( / La 30-36

31 9 Pótalkatrészek Tétel Megnevezés Rend. sz Összekötő lemez, H típus Vízelvezető lemez, ereszoldali Bal alsó oldallemez, H típus Bal középső oldallemez, H típus Bal felső oldallemez standard tetőhajlásszöghöz Tömítőlap 300 x 420, piros/barna Ereszlemez, H típus Lencsefejű csavar M6 x Tömítőkötény, H típus Ereszlemeztámasz Kulcs Torx TX30-hoz, 24/120 mm Torx bitfej ¼'' TX30, 25 mm Bedugható lemez, jobb (hódfarkú cs.) Bedugható lemez, bal (hódfarkú cs.) Forgácslapcsavar Torx 6 x 80, horganyzott Szerelőalátét 3 mm Szerelőalátét 5 mm Szorítólemez 70 mm Ütközőlemez 120 mm-es szerelőlemezhez / La 31-36

32 9 Pótalkatrészek Tetőbe épített kivitel vízszintes, palához / La 32-36

33 9 Pótalkatrészek Tétel Megnevezés Rend. sz Pala támaszprofil, H típus Lemezkötény ütközőtömítés Szerelőlemez, H típus Támdeszka 24 x 48 x 2058, H típus (héjazat) Támdeszka 24 x 60 x 2300, H típus (lécezés) Ereszlemez támasz, palához Vízelvezető lemez, gerincoldali Ereszlemez, H típus, palához Lemezkötény H típus, palához H típusú bővítő, palához Bal alsó saroklemez, palához Jobb alsó saroklemez, palához Bal felső saroklemez, palához Jobb felső saroklemez, palához Bal alsó oldallemez, H típus, palához Jobb alsó oldallemez, H típus, palához Bal középső oldallemez, H típus, palához Jobb középső oldallemez, H típus, palához Összekötő lemez, H típus Gerinclemez, H típus, palához Lemezkapocs 35 -os korchoz Kötőfedél gerinclemezhez, palához Szorítólemez 70 mm / La 33-36

34 10 Jegyzetek 10 Jegyzetek / La 34-36

35 11 Címszójegyzék Szerelési és kezelési utasítás 11 Címszójegyzék A Abszorber Alapvető szabványok Állásidő Ártalmanítás... 6 B Berendezésmagasság Biztonsági intézkedések... 7 Biztonsági lefúvatószelep D Depresszió E Előnyomás... 15, 18 Előtéttartály Engedélyezési adatok F Fagyállótartalom Fagyvédelem Feltöltés Funkció... 9 H Hajlásszög Hatásfok Hidraulikus adatok Daten Hidraulikus csatlakozás Hőhordozó közeg folyadék Hőkapacitás Hőmérséklet... 10, 11 Hőmérséklet-érzékelő Hőmérséklet-érzékelők... 9 J Jótállás... 5 K Karbantartás Karbantartási szerződés Karbantartási terv Keringetőszivattyú... 9, 21 Keverőszelep Kollektorkör Környezeti feltételek Közeg Közepes hőhordozóközeg-hőmérséklet L Légtelenítés N Névleges térfogatáram... 10, 18 Nyomásveszteség O Öblítés P Pangási hőmérséklet ph-érték Pótalkatrészek Pótalkatrészek függőleges tetőbe épített kivitelhez Pótalkatrészek tetőbe épített kivitelhez Pótalkatrészek tetőbe épített kivitelhez és palatetőhöz Pótalkatrészek vízszintes tetőbe épített kivitelhez, palához R Rendszermagasság Rendszernyomás Rendszervezeték... 9, 21 S Sugárszivattyú Súly Szállítás... 10, 13 Szavatosság... 5 Szolárszabályozó... 9 T Tágulási tartály Tárolás Teljesítmény Tető hajlásszöge Típuskód... 8 Tömörségvizsgálat Túlnyomás Tyfocor... 11, 21 U Űrtartalom Üzembe helyezés... 15, 16 Üzemen kívül helyezés Üzemi nyomás... 10, 18 Üzemmegszakítás V Védőfólia Vezeték Villámvédelem Visszafolyásgátló M Méret Műszaki adatok / La 35-36

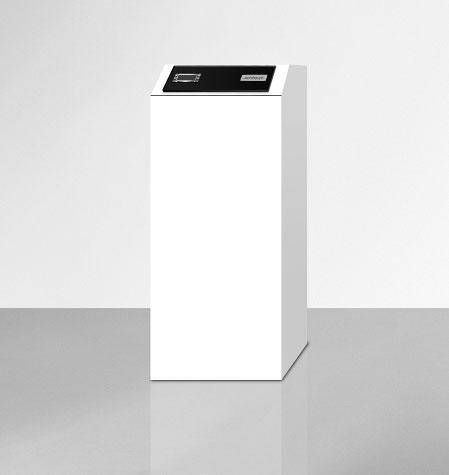

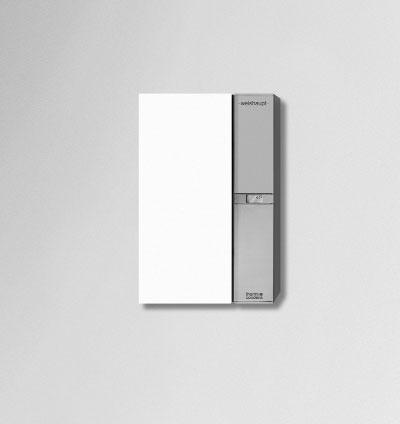

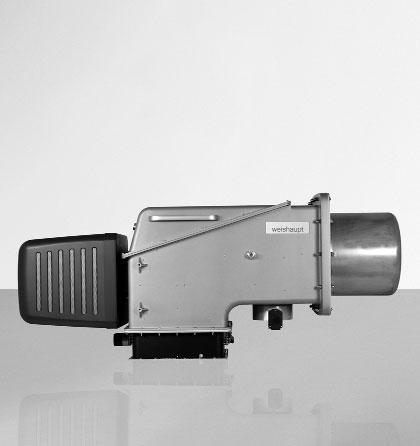

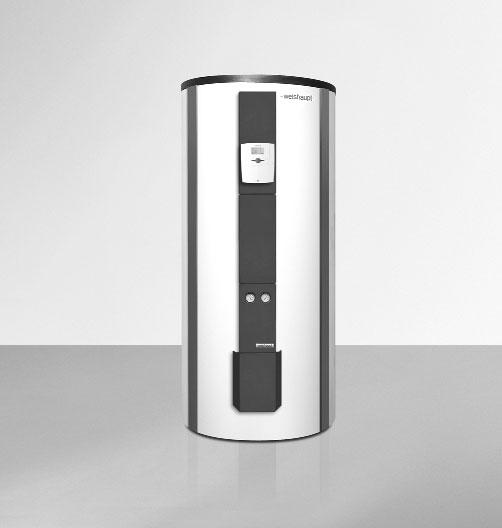

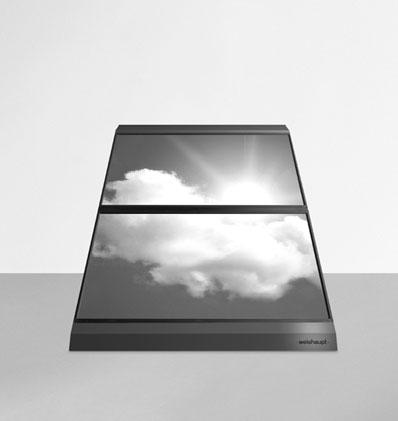

36 Weishaupt Hőtechnikai Kft H-2051 Biatorbágy Budai u. 6. Tel.: Fax: Weishaupt az Ön közelében? Címek, telefonszámok stb. a alatt találhatók. Mindennemű változtatás jogát fenntartjuk. Utánnyomása tilos. A komplett program: megbízható technika és gyors, professzionális szerviz W-égők 570 kw-ig A már milliószor bevált kompakt égők takarékosak és megbízhatóak. Olaj-, gáz- és gáz/olaj tüzelésű égők családi házak és társasházak, valamint ipari üzemek számára. A purflam égő, különleges keverőrendszerével, szinte korommentesen égeti el az olajat, csökkentett NO x -emisszióval. Fali kondenzációs gáz kondenzációs rendszerek 240 kw-ig A WTC-GW fali készülékek a legnagyobb komfort- és gazdaságossági igények kielégítésére készültek. Modulációs üzeme révén ezek a készülékek különösen csendesek és takarékosak. WM monarch és ipari égők kw-ig Álló kondenzációs olaj és gáz kondenzációs rendszerek kw-ig A legendás ipari égők hosszú élettartamúak és sokoldalúan alkalmazhatók. Az olaj-, gáz- és gáz/olaj tüzelésű égők különböző kiviteli változatai a legkülönbözőbb hőigényekhez alkalmasak a legkülönbözőbb területeken és alkalmazásokban. A WTC-GB és a WTC-OB álló készülékek hatékonyak, alacsony emissziójúak és sokoldalúan használhatók. Akár 4 kondenzációs gázkazán kaszkádba kapcsolásával nagy teljesítményigény elégíthető ki. WK égők kw-ig Szolárrendszerek Modulfelépítésű ipari égők: illeszthetők, robusztusak, nagy teljesítményűek. A legnehezebb körülmények között is megbízhatóan teljesítik feladatukat ezek az olaj-, gázés kéttüzelőanyagos égők. A szép formájú síkkollektor a Weishaupt fűtési rendszerek ideális kiegészítője. Alkalmasak szoláris melegvízkészítésre valamint fűtésrásegítésre. A tetőre, tetőbe és lapostetőre szerelhető változatokkal a Nap energiája szinte bármilyen tetőn hasznosítható. multiflam égők kw-ig Vízmelegítők / energiatárolók A közepes és nagyégőkhöz kifejlesztett innovatív Weishaupt-technológia minimális emissziós értékeket nyújt 17 MW-ig. Szabadalmaztatott keverőrendszerű égők olaj-, gáz- és kéttüzelőanyagos üzem számára. A használatimelegvíz-készítéshez kínált széles készülék-választék felöleli a klasszikus vízmelegítőket, a szolártárolókat, a hőszivattyúkhoz való tárolókat valamint az energiatárolókat. MSR-technika / Neuberger épületautomatizáció A kapcsolószekrénytől egészen az épületfelügyeleti rendszerek komplett vezérléséig a korszerű mérés-, vezérlés- és szabályozástechnika teljes választéka megtalálható a Weishauptnál. Jövőorientált, gazdaságos és rugalmas. Hőszivattyúk 180 kw-ig A hőszivattyúk választéka a levegőből, a földből vagy a talajvízből nyert hő hasznosítására nyújt kiváló megoldásokat. A legtöbb rendszer alkalmas épületek hűtésére is. Szerviz A Weishaupt vevői nyugodtak lehetnek abban, hogy a speciális tudás és szerszámok mindig rendelkezésre állnak amikor csak szükséges. Szerviztechnikusaink sokoldalúan képzettek és minden terméket tökéletesen ismernek az égőktől a hőszivattyúkig, kondenzációs kazánoktól a szolárkollektorig. Földszondafúrás A BauGrund Süd leányvállalat révén a Weishaupt földszonda és kútfúrást kínál. Több mint berendezés és több mint 2 millió fúrási méter tapasztalatával a BauGrund Süd átfogó szolgáltatási választékot nyújt / La
