Összefoglalás. Projektadatok. Helyszín adatai

Átírás

1 Összefoglalás Projektadatok Projektszám Kommisszió Utca Irányítószám / Helység ég Tiszaroff Község Vevő Utca Szabadság tér 2. Irányítószám / 5234 Helység Tiszaroff Telefon Mobil Mail Helyszín adatai Földrész urópa Ország Magyarország Irányítószám Helység Tiszaroff Hosszúsági fok 20,45 K Szélességi fok 47,39 È Időjárási adatok Szolnok vízszintes sugárzás éves összege kwh/m² Időszak forrása GeoModel ( ) Tengerszint feletti magasság 171 m Területkategória III területkategória (város) Terület típusa tipikus xponált fekvés semmi Megbízhatósági faktor 1,0 Átlagos hóterhelés a talajon Gyorsulási terhelés Hóterhelési zóna Szélterhelési zóna 0,51 kn/m² 0,18 kn/m² z árak és kedvezmények helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út 42.

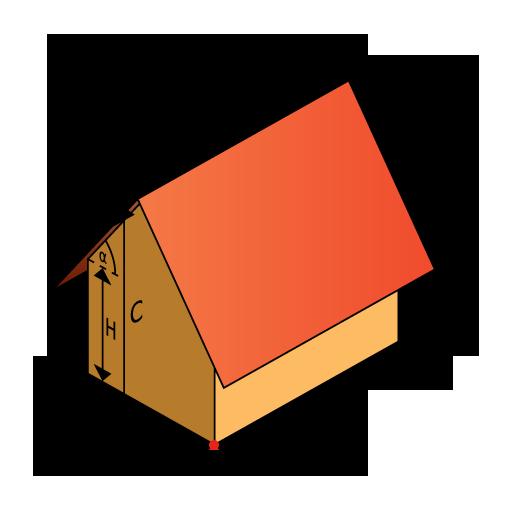

2 Felület él keleti tető (Négyszögletes épület 1) Telepített teljesítmény 6,76 kwp Modulok darabszáma 26 db. Használt felület 42,30 m² Tetöforma reszhossz () Szegélyhossz () Tetőgerinc magassága () Tájolás Észak (δ) Tető dőlése (α) lkonstrukció Tető fedettség Modul gyártója Modul típusa Modulméretek (HxSzxM) Modulszerelés Állványzati rendszer Tartórendszer Összefoglalás Nyeregtető 16,00 m 4,91 m 5,45 m Szarufa cserép. Polykristályos 260W napelem modul mm x 992 mm x 40 mm Függőleges TopFix200 gyrétegű Modultartó sín megjelölése TF50 (5,20m) Rögzítőeszköz Tetőkampó Standard S Rögzítőeszköz távolság 0,80 m statikai és szabályszerinti dimenzionálást és az alkonstrukcióhoz való rögzítést az építkezés helyének megfelelően egy statikusnak kell elkészítenie. tartószerkezet kalkulációja megfelel a IN N hóterhelésnek és a IN N szélterhelésnek. Kapcsolás soport 1 Inverter darabszáma 1 db. Prognosztizált specifikus hozam kwh/kwp * Teljesítmény arány 90,73 % * kiszámolt specifikus hozam nem tartalmaz még kábel veszteséget. Kiválasztott inverterkombináció: 26 db Polykristályos 260W napelem modul b Típus imenzionálás Installált teljesítmény Teljesítménytényező hatékony látszólagos 1. (egyenáram) 2. (egyenáram) 3. (egyenáram) 4. (egyenáram) 1. Invertertípus 1 x Fronius Symo light 6.03M 108,16% Wp 1, W V 1 x 13 Polykristályos 260W napelem modul használatlan 1 x 13 Polykristályos 260W napelem modul használatlan z árak és kedvezmények helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út 42.

3 Összefoglalás kábelezés soport 1 Éves kábel energiaveszteség 17,10 kwh Modulelosztók darabszáma 0 db. Fronius Symo light 6.03M Sztringek darabszáma Kábelhossz Kábel típusa Feszültségveszteség Éves energiaveszteség Sztringvezeték (1.MPP) 1 26,00 m FlexiSun 1x4mm² PV1F 1,94 V 8,55 kwh Fronius Symo light 6.03M Sztringek darabszáma Kábelhossz Kábel típusa Feszültségveszteség Éves energiaveszteség Sztringvezeték (2.MPP) 1 26,00 m FlexiSun 1x4mm² PV1F 1,94 V 8,55 kwh kábelezés Inverter L1 L2 L3 1x Fronius Symo light 6.03M 1x 1x 1x Terhelhetőség: 0,00 kv Fázis 1 összesen: 2,00 kv Fázis 2 összesen: 2,00 kv Fázis 3 összesen: 2,00 kv Fronius Symo light 6.03M Kábelhossz Kábelátmérő Kábel anyag Max. Feszültségveszteség Éves energiaveszteség lelosztás kábel 20,00 m 10,00 mm² Réz 0,14 % 4,14 kwh z árak és kedvezmények helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út 42.

4 Hozamprognózis energia diagram Összefoglalás Vízszintes besugárzás: kwh/m², Ort: udapest, Forrás: GeoModel ( ) Napelem: 26 db. Polykristályos 260W napelem modul δ: 99 β: 30 esugárzás a generátor szintjén: kwh/m² szolárgenerátor által termelt energia: kwh Inverter: 1 db. Fronius Symo light 6.03M z inverter áltel termelt energia: kwh esugárzás gyenáramoldali kábelveszteség: 0,21 % Inverterveszteség: 4,49 % Pótlólagos inverterveszteséges: < 0,01 % Váltóáramoldali kábelveszteség: 0,05 % gyéb veszteség: 2,00 % Váltóáram betáplálás Teljesítmény arány 90,73 % Éves energiahozam: 7 429,36 kwh Spec. éves energiahozam: 1 099,11 kwh/kwp z árak és kedvezmények helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út 42.

5 ,91 m 16,00 m Tetőrajz, él keleti tető (Négyszögletes épület 1) Modulmező nézet 1 6

6 ,91 m 16,00 m Tetőrajz, él keleti tető (Négyszögletes épület 1) Tartószerkezeti nézet 2 6

7 ,200 m 1.2 5,200 m 4.1 4,872 m 1.3 5,200 m 1.4 5,200 m 4.2 4,872 m 2.1 5,128 m 5.1 1,000 m 3.1 5,112 m 2.2 5,128 m 5.2 1,000 m 3.2 5,112 m Tetőrajz, él keleti tető (Négyszögletes épület 1) Vágási terv a Modulprofilhoz 3 6

8 N W O S ,22 1,64 1,64 15,22 0,36 0,36 1,64 1,64 6,07 4,09 5,06 0,80 0,46 0,36 3,64 1,64 0,39 4,09 0,39 6,07 5,06 Tetőrajz, él keleti tető (Négyszögletes épület 1) Modulmező méretezése 4 6

9 ,91 m 16,00 m Tetőrajz, él keleti tető (Négyszögletes épület 1) Stringkapcsolás 6 6

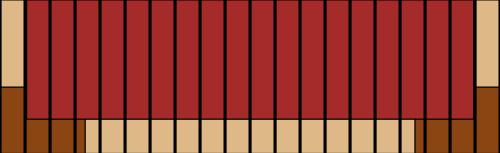

10 Statikai jelentés Moduladatok él keleti tető (Négyszögletes épület 1) Modul gyártója Modul típusa Modul mérete Modul területe Max. Felületi terhelés Modul szerelés Modul súlya Modulsúly / Modulfelület. Polykristályos 260W napelem modul H x Sz x M: mm x 992 mm x 40 mm 1,63 m² 5,40 kn/m² Függőleges 19,00 kg 11,68 kg/m² Tartószerkezet adatai él keleti tető (Négyszögletes épület 1) Állványzati rendszer Tartószerkezet adatai Modultartó sín megjelölése Modultartó sín átmérője Tehetetlenség ly Tehetetlenség lz llenállás Wy Töréspont Wz Keresztmetszeti felület Rögzítő eszköz Rögzítő eszköz távolsága Rögzítő eszköz keresztmetszeti adatai llenállás Wx Modultartó sín túlnyúlása TopFix200 gyrétegű TF50 (5,20m) 3,09 cm⁴ 7,90 cm⁴ 2,16 cm³ 3,30 cm³ 2,90 cm² Tetőkampó Standard S 0,800 m 0,18 cm³ 0,68 m Terhek él keleti tető (Négyszögletes épület 1) Átlagos hóterhelés a talajon μ Hóterhelés Gyorsulási nyomás q 0,51 kn/m² 0,80 0,41 kn/m² 0,18 kn/m² Zónák méretei Peremterület balra Sarokterület balra Peremterület alul Sarokterület jobbra Peremterület jobbra Startpont X;Y 0,00m; 2,13m 0,00m; 0,00m 2,73m; 0,00m 13,27m; 0,00m 15,15m; 2,13m Méret: Szélesség; Magasság 0,85m; 2,78m 2,73m; 2,13m 10,55m; 1,09m 2,73m; 2,13m 0,85m; 2,78m Normál terület (H) Peremterület (G) Sarokterület (F) Gerenda/szelement Teher a tetőn Saját súly in kn/m² Hóterhelés in kn/m² Szélnyomás in kn/m² Szél szívóerő kn/m² Telefon Telefax Mail Web info@sollight.hu Normál terület (H) Peremterület (G) Sarokterület (F) gy = 0,12; gx = 0,07 gy = 0,12; gx = 0,07 gy = 0,12; gx = 0,07 sy = 0,31; sx = 0,18 sy = 0,31; sx = 0,18 sy = 0,31; sx = 0,18 wdy = 0,11; wdx = 0,00 wdy = 0,19; wdx = 0,00 wdy = 0,19; wdx = 0,00 wsy = 0,22; wsx = 0,00 wsy = 0,38; wsx = 0,00 wsy = 0,30; wsx = 0,00 z adatok helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út HR dószám Oldal 2 3 ig

11 redmény él keleti tető (Négyszögletes épület 1) Kihasználás Normál terület (H) Peremterület (G) Sarokterület (F) Rögzítőeszköz %ban Tetőösszekötő profil %ban Modultartósin %ban Kétrétegű összekötő % ban Modul %ban Modulleszorítók %ban Jellemző támasztóerő Statikai jelentés Saját súly in kn Hóterhelés in kn Szélnyomás in kn Szél szívóerő in kn Normál terület (H) Peremterület (G) Sarokterület (F) gy = 0,13; gx = 0,07 gy = 0,13; gx = 0,07 gy = 0,13; gx = 0,07 sy = 0,34; sx = 0,20 sy = 0,34; sx = 0,20 sy = 0,34; sx = 0,20 wdy = 0,12; wdx = 0,00 wdy = 0,21; wdx = 0,00 wdy = 0,21; wdx = 0,00 wsy = 0,24; wsx = 0,00 wsy = 0,42; wsx = 0,00 wsy = 0,33; wsx = 0,00 redmény OK Megjegyzés Profil elégséges. Modulmező(k): Modul elrendezés 1, Modul elrendezés 2, Modul elrendezés 3 tartószerkezet kalkulációja megfelel a IN N hóterhelésnek és a IN N szélterhelésnek. tetőkampó pontos formáját az építés helyszínén kell pontosítani. z épület terhelhetőségét, PV rendszer installálására vonatkozólag, mindig egy statikusnak kell megállapítani! setlegesen a ház statikája teljesen megváltozhat, amit figyelembe kell venni. z adatok helyességéért és teljességéért felelősséget nem vállalunk. Verdaccio nergyteam nergetikai Kft H1143 udapest, Francia út Telefon Telefax Mail Web info@sollight.hu HR dószám Oldal 3 3 ig

12 Fáziselosztás L1 L2 L3 Összteljesítmény Maximális terhelhetőség Teljesítményfaktor cos(φ) etáplálás kapcsolási képe PV fő elosztó mező etápláló mező 2.00 kv 2.00 kv 2.00 kv 6.00 kv 0.00 kv 1.00 TNHálózat F2 túlfeszültséglevezetés P1 F1 L1 L1 L kwh L2 L2 L ~ L3 L3 L ~230/400V 50Hz PN N PN PN P kapcsolási terv Fázisfelosztás és a betáplálás kapcsolási képe 1 2

13 L1 L2 L3 N P Főelosztás F L1 L2 L3 N P T ~ = soport 1 Inverter információk Inverter gyártó FRONIUS Inverter típusa Fronius Symo light 6.03M leges feszültség 6000 W Kábelinformációk, 3fázisú Kábelhosszúság m Kábelátmérő 10.0 mm² Kábelanyag Réz Fektetési mód Vezetékezés csőben vagy csatornában kábelveszteség 4,14 kwh (0,0636 %) Max. feszültségcsökkenés 0.14 % kapcsolási terv Fázisfelosztás és a betáplálás kapcsolási képe 2 2

14 Inverter típus: Fronius Symo light 6.03M T1.0 Leválasztó berendezés MPPbemenet Feszültség Umpp (80 ) Umpp (50 ) Umpp (25 ) Umpp (15 ) Uoc (10 ) MPP 1 322,58 V 367,15 V 404,30 V 419,16 V 547,31 V MPP 2 322,58 V 367,15 V 404,30 V 419,16 V 547,31 V G 1.13 G 1.12 G 1.02 G 1.01 = lacsonyfeszültségelosztás 5 Fogyasztámérő P3 Számlálóelőbiztosíték F2 VUhálózat 3 x 400V PN 50Hz 1 kwh iztosítékautomata 3pólus F1.00 G 2.13 G 2.12 G 2.02 G 2.01 L1 L2 L3 N P 5 2 Gyűjtősínek ~ Modulok: 1 x 13, I PolySol 260 ZX, névleges teljesítmény 260 Wp Modulok: 1 x 13, I PolySol 260 ZX, névleges teljesítmény 260 Wp PV teljesítmény inverter: 6.1 kwp PV teljesítmény inverter: 6.8 kwp lektromos kapcsolási kép Inverter kiosztása 1 1

15 Saját felhasználásra termelő rendszer adatlapja Új telepítés Változás Üzemeltető (szerződött partner) : Utca: Irányítószám: Telefon: Telefax: Rendszer címe : Tiszaroff Község Önkormányzata Utca: 5234 Tiszaroff, Szabadság tér 2. Irányítószám: H5234 rendszer telepítője : Verdaccio nergyteam nergetikai Kft. Számlaszám: ank: ank száma: Utca: Irányítószám: Telefon: Web: Francia út 42. H1143 udapest lektromos rendszer Gyártó: SunRise Fronius Rendszer típusa: PV rendszer rendszer 1 egyedi rendszerből max 6,00 kv ből áll használt megújuló energiahordozó az G szerint a nap. Inverterrel és 3 fázisú betáplálással ellátott PV generátor z egyes rendszerek adatai Hatásos teljesítmény, Pn 6,00 kw Generátor névleges feszültség, Un 400,00 V Látszólagos teljesítmény, Sn 6,00 kv Generátor névleges áram, In 8,69 Modulteljesítmény 6,76 kwp Teljesítményfaktor (kompenzáció nélkül): 1,00 z inverter adatai Gyártó/típus L1 L2 L3 1x FRONIUS/Fronius Symo light 6.03M 1x 1x 1x Fázisterhelés:0,00 kv Fázis 1 összesen: 2,00 kv Fázis 2 összesen: 2,00 kv Fázis 3 összesen: 2,00 kv Vezérlés hálózati nem hálózati Szigetüzemelésre alkalmas igen nem NS a védőberendezésbe integrálva igen nem Pulzus frekvencia 6os pulzusfrekvencia 12szeres pulzusfrekvencia pulz. mod. Felsőhullámáramlat szerinti IN V 0838 Teil 3 satolt rendszer Termelő rendszer Teljes betáplálás a közhálózatba Saját felhasználásra a felesleg leadása mellett Hatásos teljesítménycsökkenés a hálózati kapcsolódási pontban az installált modulteljesítmény 70%ra.
