1 JANSEN powerwave Maximális teljesítmény. Biztosan.

2 2 PLASTIC SOLUTIONS TERMÉK INFORMÁCIÓK JANSEN powerwave Geotermikus Energia: A kimeríthetetlen forrás. Hogyan használható fel a geotermikus energia fenntartható módon, költség és energia szempontból is a leghatékonyabban? A Jansen tudja a választ a kérdésre. A talaj egy kiváló hőtároló, évről-évre nagy mennyiségű energiát nyel el. Csupán két méterrel a felszín alatt az átlag hőmérséklet majdnem eléri a 10 C-ot. Ezt a megújuló energiát fűtésre, hűtésre és melegvíz készítésre lehet használni. A geotermikus energia híres a nagyfokú hatékonyságáról és arról, hogy környezetbarát, megőrzi az erőforrásokat, emellett a működési költségeket hosszú távon megtakarítja. A Jansennél a fő célkitűzésünk, innovatív megoldások ajánlása, hogy a lehető legtöbb előnye származzon a geotermikus energiából, ugyanakkor a telepítés költségei jelentősen csökkenjenek. Ezért a Jansen ezt a kérdést egy új megközelítésből értelmezi.

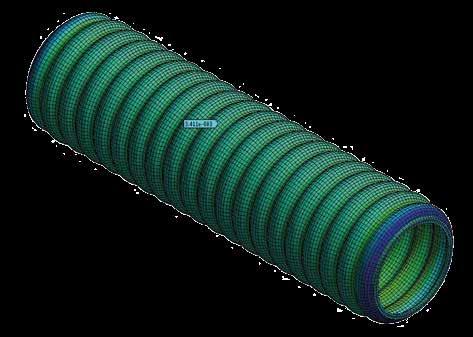

3 PLASTIC SOLUTIONS TERMÉK INFORMÁCIÓK JANSEN powerwave 3 Az intenzív kutatás Innnovatív bordázott cső technológiát eredményezett. A Jansen kompromisszummentes minőséget képvisel. Több, mint 60 éves műanyag cső gyártási tapasztalattal, a svájci cég megbízhatóságot, magas minőséget és innovatív megoldásokat garantál. Az intenzív kutatás és a fejlesztői munka után, melyet specialistákkal, kutató szervezetekkel, mint a Rapperswil (IET,HSR) Alkalmazott Tudományok Egyeteme végeztünk, mérnökeink kifejlesztettek egy ideális műanyag csövet, ami tökéletesen alkalmazható a talajhőcserélő alkalmazásokhoz. Számos gyakorlati értékelés megerősíti: a geotermikus rendszerek tartalmazzák legmagasabb teljesítményt biztosító, szabadalmaztatott JANSEN powerwave barázdált cső technológiát.

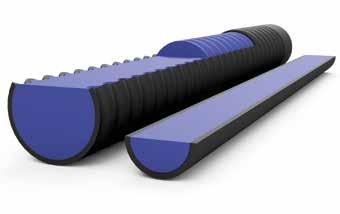

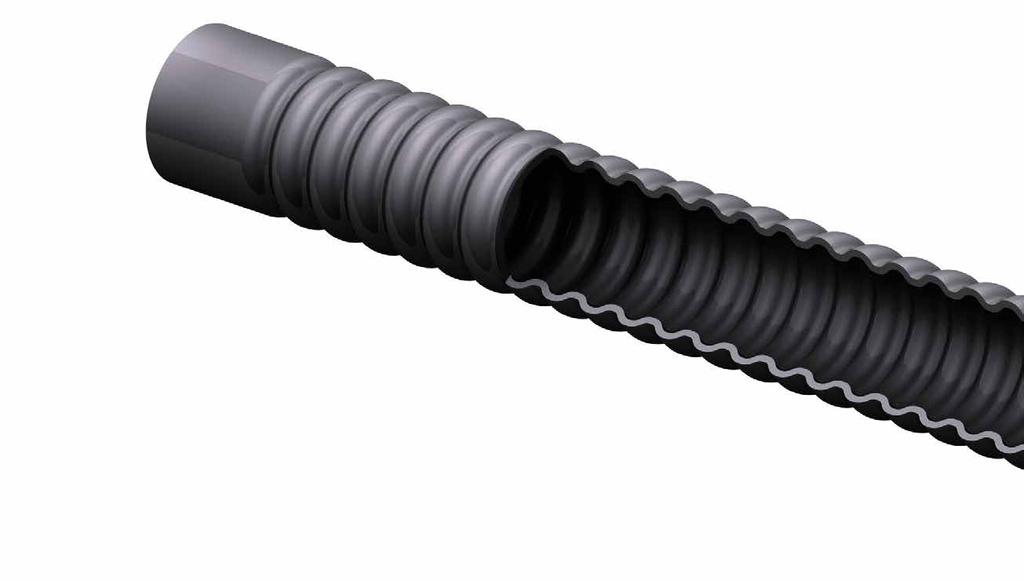

4 4 PLASTIC SOLUTIONS TERMÉK INFORMÁCIÓK JANSEN powerwave A legelőnyösebbre tervezve: Az egyetlen, igazi GeoExchange cső. 2 1 Nagyított hőcserélő felület 1 2 A 63 mm-es cső külső bordázottsága nagyobb felületet Turbulens áramlás A csőben keringtetett folyadék több hőt tud felvenni, eredményez (0,22 m²/m) amely jelentősen megkönnyíti a mivel a belső bordázottság bizonyos fokú turbulenciát okoz a hőcserét. már alacsony áramlási sebesség mellett.

5 PLASTIC SOLUTIONS TERMÉK INFORMÁCIÓK JANSEN powerwave Nagy stabilitás maximális rugalmasságnál A bordázottság és a tökéletes anyag-elosztás biztosítja a kiváló hajlíthatóságot (hajlítási sugár 0,45 m) a viszonylag nagy cső átmérő ellenére. A JANSEN powerwave szonda a PE 100 RC legújabb generációjából készül és ellenáll az extrém körülményeknek. 3 Nagy hőtárolás A nagyobb sóoldat térfogat miatt (körülbelül 2.3 l/m), több energiát lehet tárolni, ami a talajjal optimális hőcserét eredményez, még akkor is, ha nincs keringés. Ezért, a csúcs időszakokban és részterheléseknél a hőszivattyú egyaránt hatékonyabban működik. Kisebb hidraulikai ellenállás A nagy csőátmérő minimális nyomásesést okoz, ezért, a fagyálló közeg keringető szivattyújának elektromos áramfogyasztása is a minimumon van. Ez pedig a teljes hőszivattyús rendszer jobb szezonális COP-ját eredményezi. 5 Egyszerű telepítés A 100 centiméterenként extrudált cső szegmensek lehe- tővé teszik a könnyű darabolhatóságot, hogy az ismert módokon (pl.: elektrofúziós hegesztés) lehessen kapcsolódni a csőrendszerhez. Ez magas fokú rugalmasságot és széles telepítési lehetőségeket garantál. Akár hagyományos csévézővel is alkalmazható.

6 6 PLASTIC SOLUTIONS TERMÉK INFORMÁCIÓK JANSEN powerwave Egy cső. Sokoldalú alkalmazás. A JANSEN powerwave segítségével különböző geotermikus megoldásokat lehet megvalósítani, úgy is, mint függőleges szondák, földhő kosarak, vízszintes kollektorok, spirális kialakítások. Néhány példa: powerwave collect gyűjtők powerwave coax szonda powerwave single-u szonda powerwave duo plus szonda

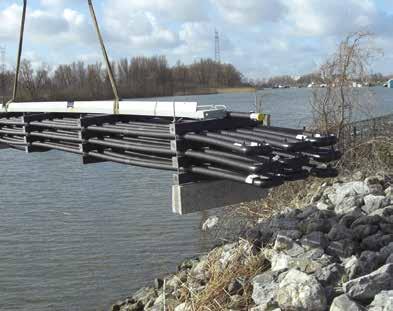

7 powerwave collect Vízszintes kollektor egy régi farmnál a hegyvidékes Svájcban. powerwave coax Gyors acél védőcsöves cölöptelepítési módszer Ausztriában, a Rhine folyóparton. 65%-al kevesebb hely szükséges 25%-kal alacsonyabb powerwave single-u Geotermikus energia egyetlen család számára Liechtenstein geológiailag nehéz, sziklás körülményei között. powerwave összekötő vezeték Nutzung als Wasserkollektor (NL) Tóhőcserélőként alkalmazva Hollandiába Dupla kimenet powerwave duo plus Függőleges kollektorrendszer Németországban egy kereskedelmi épülethez. 50%-kal rövidebb fúrólyukak Háromszoros tárolási mennyiség

8 JANSEN powerwave duo plus

9 PLASTIC SOLUTIONS TERMÉK INFORMÁCIÓK JANSEN powerwave 9 Tudásunk. Az ön szolgálatában. Partnereink professzionális képzése, szakmai csapatunk teljes körű támogatása, átfogó segítségnyújtása, a tervezéstől a megvalósításig tartó tanácsadás garantálja a kiváló minőségű, hatékony rendszert. Egy jól funkcionáló földhőszonda telepítés nemcsak kiváló termékeket és kifinomult rendszert igényel, hanem professzionális tervezést és technikai támogatást is. Méretezési útmutatóink a legfrissebb tudományos eredményeken alapulnak. Ezek az útmutatók szimulációs szoftverek által támogatottak és gyakorlati teszteken keresztül megerősítettek. A saját eszközünkkel «JANSEN geoplan» lehetséges vízszintes vagy függőleges kiosztást méretezni különböző tervezési hőmérsékletekre, vagy más paraméterekre.

10

11 PLASTIC SOLUTIONS TERMÉK INFORMÁCIÓK JANSEN powerwave 11 Minőségünk Az ön békéje Technikai adatok Anyag PE 100 RC (Repedésálló polietilén), PAS 1075 JANSEN powerwave collect: méterenkénti nyomásesés a csőben (15 C-os vízzel mérve) mbar Működési hőmérséklet -20 C to +40 C Tanúsítvány SKZ A591 Külső átmérő 63 mm Falvastagság 2.9 mm (SDR 22) Nyomás értékelés PN 7.4 Nagy nyomás 24.1 bar (@ 20 C) Feszítő nyomás 6 bar (@ 20 C) Hajlítási sugár 0.45 m (@ 20 C) Töltési térfogat méterenként 2.27 l mbar l/h A legújabb gyártási technológiáknak és a magasan képzett személyzetnek köszönhetően, a JANSEN tartós, magas teljesítményű termékeket biztosít. Minden termékünk és gyártási folyamataink tanúsítvánnyal rendelkeznek a legújabb minőségi szabványok szerint. További kiegészítők, mint osztógyűjtők, fittingek, összekötő csővezeték és speciális eszközök teszik teljessé a Jansen rendszereket, valamint ruházzák fel számos további lehetőséggel. További információkat az elérhető tekercs hosszúságokról és kiegészítőkről az aktuális árlistánkban talál. Ha bármi kérdése van a JANSEN powerwave földhőcserélő csövekről és az alkalmazási lehetőségekről kérem lépjen kapcsolatba szakértőinkkel.
