1 Immergas COMFORT SOL 160, 300 és 300/150 síkkollektoros, PREMIUM SOL 160, 300 és 300/150 vákuumcsöves kollektoros rendszerek telepítési és felhasználói kézikönyve

2 Kedves Vásárló! Gratulálunk, hogy egy, a csúcsminőséget képviselő Immergas terméket vásárolt, amely hosszú ideig és biztonságosan fogja az Ön kényelmét szolgálni. Az Immergas vásárlóinak bármikor rendelkezésére áll a cég szervizhálózata, mely magas tudással naprakészen biztosítja az Ön készülékének megfelelő működését. Figyelmesen olvassa át a következő oldalakat, mert hasznos tanácsokat kaphat készüléke helyes használatával kapcsolatban, amelyeket követve biztosan meg lesz elégedve az Immergas termékével. Minél hamarabb lépjen kapcsolatba az Önhöz legközelebbi szervizzel és kérje az üzembe helyezési szolgáltatásunkat (ez az Immergas garancia érvényességének feltétele). Szakemberünk ellenőrzi a készülék megfelelő működési feltételeinek meglétét, elvégzi a szükséges beállításokat és elmagyarázza Önnek a készülék helyes üzemeltetését. Amennyiben javítás vagy karbantartás válik szükségessé, forduljon az Immergas szakszervizhez, amely szükség esetén eredeti alkatrészeket biztosít és szakembereit közvetlenül a gyártó képzi ki. Általános tudnivalók A használati útmutató szerves és elengedhetetlen része a terméknek, ezért fontos, hogy a felhasználó kézhez kapja. Az útmutatót gondosan meg kell őrizni, és figyelmesen át kell tanulmányozni, mivel biztonsági szempontból fontos utasításokat tartalmaz a telepítés, a használat és a javítás tekintetében. A beüzemelést és a karbantartást csak megfelelő szakirányú képzettséggel rendelkező szakember végezheti az érvényes előírások betartásával, a gyártó útmutatása szerint. A hibás szerelésből fakadó esetleges sérülésekért és károkért a gyártó nem vállal felelősséget. A karbantartást csakis szakember végezheti, ebben a tekintetben az Immergas szakszervizek hálózata a minőség és a szakértelem biztosítéka. A készüléket csakis eredeti rendeltetési céljának megfelelően szabad használni. Minden egyéb alkalmazása nem rendeltetésszerűnek, ennél fogva veszélyesnek minősül. A hatályos jogszabályban foglalt műszaki előírásoknak vagy a jelen útmutató utasításainak (illetve a gyártó egyéb rendelkezéseinek) be nem tartásából fakadó helytelen telepítés, használat vagy karbantartás esetén a gyártót semmilyen szerződéses vagy szerződésen kívüli felelősség nem terheli, és érvényét veszíti a készülékre vállalt jótállás.

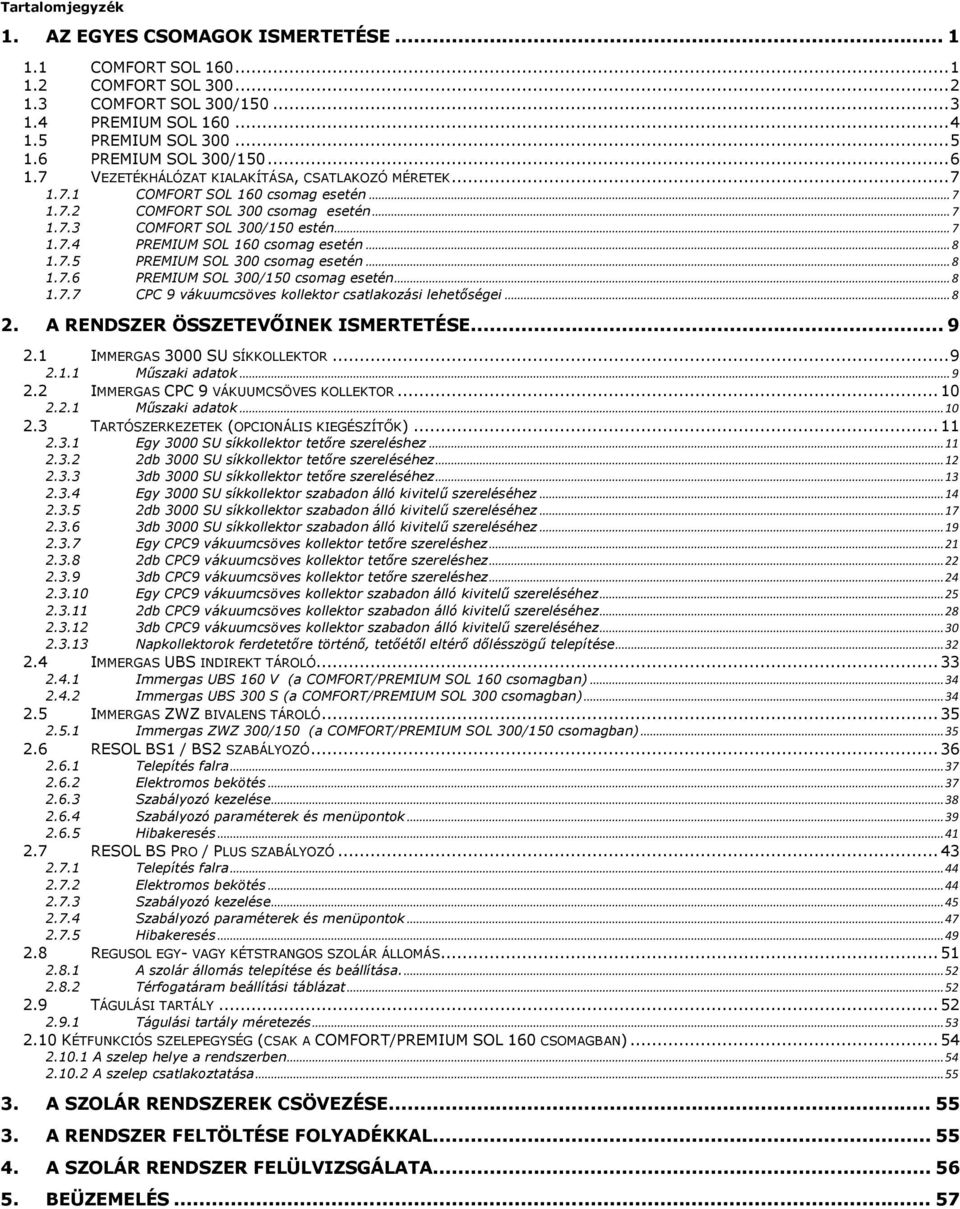

3 Tartalomjegyzék 1. AZ EGYES CSOMAGOK ISMERTETÉSE COMFORT SOL COMFORT SOL COMFORT SOL 300/ PREMIUM SOL PREMIUM SOL PREMIUM SOL 300/ VEZETÉKHÁLÓZAT KIALAKÍTÁSA, CSATLAKOZÓ MÉRETEK COMFORT SOL 160 csomag esetén COMFORT SOL 300 csomag esetén COMFORT SOL 300/150 estén PREMIUM SOL 160 csomag esetén PREMIUM SOL 300 csomag esetén PREMIUM SOL 300/150 csomag esetén CPC 9 vákuumcsöves kollektor csatlakozási lehetőségei A RENDSZER ÖSSZETEVŐINEK ISMERTETÉSE IMMERGAS 3000 SU SÍKKOLLEKTOR Műszaki adatok IMMERGAS CPC 9 VÁKUUMCSÖVES KOLLEKTOR Műszaki adatok TARTÓSZERKEZETEK (OPCIONÁLIS KIEGÉSZÍTŐK) Egy 3000 SU síkkollektor tetőre szereléshez db 3000 SU síkkollektor tetőre szereléséhez db 3000 SU síkkollektor tetőre szereléséhez Egy 3000 SU síkkollektor szabadon álló kivitelű szereléséhez db 3000 SU síkkollektor szabadon álló kivitelű szereléséhez db 3000 SU síkkollektor szabadon álló kivitelű szereléséhez Egy CPC9 vákuumcsöves kollektor tetőre szereléshez db CPC9 vákuumcsöves kollektor tetőre szereléshez db CPC9 vákuumcsöves kollektor tetőre szereléshez Egy CPC9 vákuumcsöves kollektor szabadon álló kivitelű szereléséhez db CPC9 vákuumcsöves kollektor szabadon álló kivitelű szereléséhez db CPC9 vákuumcsöves kollektor szabadon álló kivitelű szereléséhez Napkollektorok ferdetetőre történő, tetőétől eltérő dőlésszögű telepítése IMMERGAS UBS INDIREKT TÁROLÓ Immergas UBS 160 V (a COMFORT/PREMIUM SOL 160 csomagban) Immergas UBS 300 S (a COMFORT/PREMIUM SOL 300 csomagban) IMMERGAS ZWZ BIVALENS TÁROLÓ Immergas ZWZ 300/150 (a COMFORT/PREMIUM SOL 300/150 csomagban) RESOL BS1 / BS2 SZABÁLYOZÓ Telepítés falra Elektromos bekötés Szabályozó kezelése Szabályozó paraméterek és menüpontok Hibakeresés RESOL BS PRO / PLUS SZABÁLYOZÓ Telepítés falra Elektromos bekötés Szabályozó kezelése Szabályozó paraméterek és menüpontok Hibakeresés REGUSOL EGY- VAGY KÉTSTRANGOS SZOLÁR ÁLLOMÁS A szolár állomás telepítése és beállítása Térfogatáram beállítási táblázat TÁGULÁSI TARTÁLY Tágulási tartály méretezés KÉTFUNKCIÓS SZELEPEGYSÉG (CSAK A COMFORT/PREMIUM SOL 160 CSOMAGBAN) A szelep helye a rendszerben A szelep csatlakoztatása A SZOLÁR RENDSZEREK CSÖVEZÉSE A RENDSZER FELTÖLTÉSE FOLYADÉKKAL A SZOLÁR RENDSZER FELÜLVIZSGÁLATA BEÜZEMELÉS... 57

4 1. Az egyes csomagok ismertetése 1.1 COMFORT SOL 160 A csomag működési sémája Tételszám Cikkszám Megnevezés Db IM Immergas 3000 SU síkkollektor REGUSOL egystrangos szolár állomás szigeteléssel és térfogatárammérő- és szabályozó egységgel RESOL BS1 / BS2 szolár vezérlés Tágulási tartály: 18 literes UBS 160 V 160 literes indirekt tároló Kétfunkciós termosztatikus szelepegység átfolyós kombi kazánhoz Légtelenítő és installációs készlet 1 panelhez 18 mm rendszercsatlakozó idom légtelenítő idom 1 8 Kollektorhőmérséklet-érzékelő (RESOL BS1 / BS2 tartozéka) 1 9 Tárolóhőmérséklet-érzékelő (RESOL BS1 / BS2 tartozéka) Csatlakozó csavarzat egystrangos szolár állomáshoz 18mm Rögzítő szalag tágulási tartályhoz Kollektor folyadék síkkollektorhoz (20 literes kiszerelés) 1 1

5 1.2 COMFORT SOL 300 A csomag működési sémája Tételszám Cikkszám Megnevezés Db IM Immergas 3000 SU síkkollektor REGUSOL egystrangos szolár állomás szigeteléssel, térfogatárammérő- és szabályozó egységgel RESOL BS1 / BS2 szolár vezérlés Tágulási tartály: 18 literes Immergas UBS 300 S literes kétfűtőcsőkígyós indirekt használati melegvíz tároló /4"-os termosztatikus keverőszelep HMV oldali forrázás elleni védelemre 1 kollektor összekötő idom Légtelenítő és installációs készlet 2 panelhez 18 mm rendszercsatlakozó idom 1 légtelenítő idom 8 Kollektorhőmérséklet-érzékelő (RESOL BS1 / BS2 tartozéka) 1 9 Tárolóhőmérséklet-érzékelő (RESOL BS1 / BS2 tartozéka) Csatlakozó csavarzat egystrangos szolár állomáshoz 18mm Rögzítő szalag tágulási tartályhoz Kollektor folyadék síkkollektorhoz: 20 literes kiszerelés 1 2

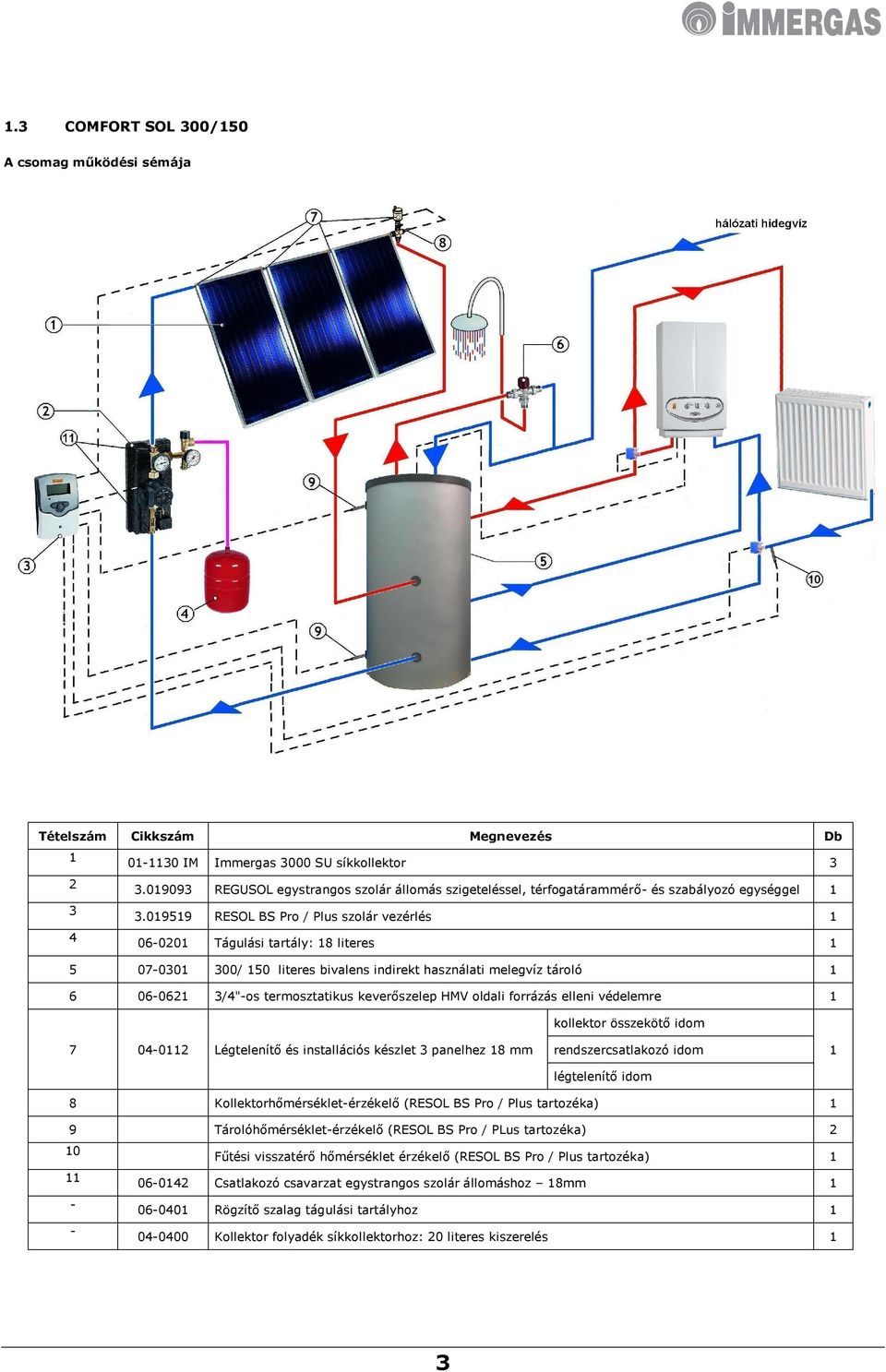

6 1.3 COMFORT SOL 300/150 A csomag működési sémája Tételszám Cikkszám Megnevezés Db IM Immergas 3000 SU síkkollektor REGUSOL egystrangos szolár állomás szigeteléssel, térfogatárammérő- és szabályozó egységgel RESOL BS Pro / Plus szolár vezérlés Tágulási tartály: 18 literes / 150 literes bivalens indirekt használati melegvíz tároló /4"-os termosztatikus keverőszelep HMV oldali forrázás elleni védelemre 1 kollektor összekötő idom Légtelenítő és installációs készlet 3 panelhez 18 mm rendszercsatlakozó idom 1 légtelenítő idom 8 Kollektorhőmérséklet-érzékelő (RESOL BS Pro / Plus tartozéka) 1 9 Tárolóhőmérséklet-érzékelő (RESOL BS Pro / PLus tartozéka) 2 10 Fűtési visszatérő hőmérséklet érzékelő (RESOL BS Pro / Plus tartozéka) Csatlakozó csavarzat egystrangos szolár állomáshoz 18mm Rögzítő szalag tágulási tartályhoz Kollektor folyadék síkkollektorhoz: 20 literes kiszerelés 1 3

7 1.4 PREMIUM SOL 160 A csomag működési sémája Tételszám Cikkszám Megnevezés Db IM Immergas CPC 9 vákuumcsöves kollektor REGUSOL kétstrangos szolár állomás szigeteléssel és térfogatárammérő- és szabályozó egységgel, légtelenítővel RESOL BS1 /BS2 szolár vezérlés Tágulási tartály: 35 literes UBS 160 V 160 literes indirekt tároló Kétfunkciós termosztatikus szelepegység átfolyós kombi kazánhoz Légtelenítő készlet 15/15 mm 1 8 Kollektorhőmérséklet-érzékelő (RESOL BS1 / BS2 tartozéka) 1 9 Tárolóhőmérséklet-érzékelő (RESOL BS1 / BS2 tartozéka) Csatlakozó csavarzat kétstrangos szolár állomáshoz 15 mm Roppantógyűrűs csatlakozó csavarzat 15/15mm Fordító csavarzat 15/15 mm Védőkupak a fordító csavarzathoz Kollektor folyadék vákuumkollektorhoz (20 literes kiszerelés) Polisztirol kollektor védő és takaró elem 1 1 4

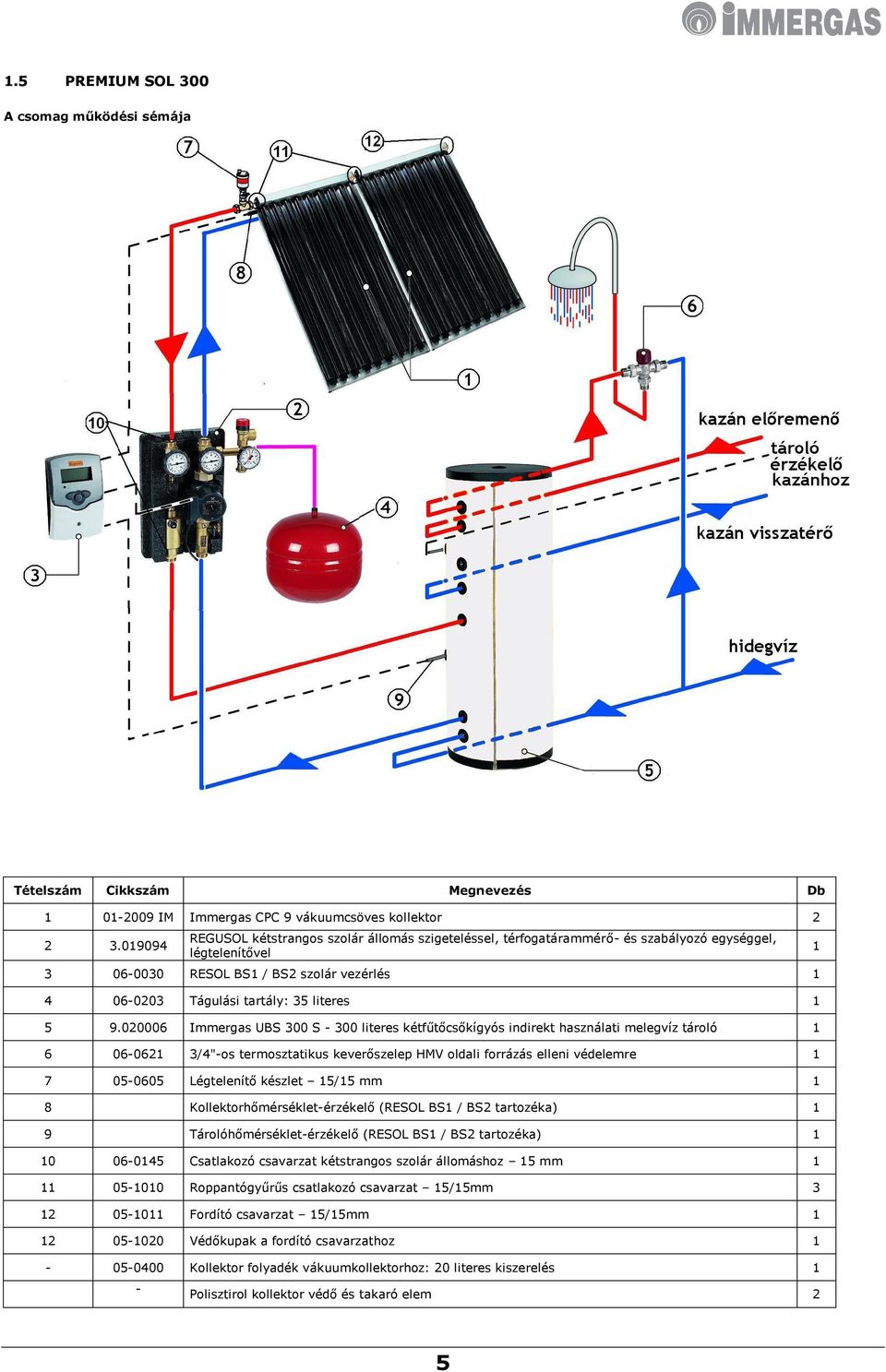

8 1.5 PREMIUM SOL 300 A csomag működési sémája Tételszám Cikkszám Megnevezés Db IM Immergas CPC 9 vákuumcsöves kollektor REGUSOL kétstrangos szolár állomás szigeteléssel, térfogatárammérő- és szabályozó egységgel, légtelenítővel RESOL BS1 / BS2 szolár vezérlés Tágulási tartály: 35 literes Immergas UBS 300 S literes kétfűtőcsőkígyós indirekt használati melegvíz tároló /4"-os termosztatikus keverőszelep HMV oldali forrázás elleni védelemre Légtelenítő készlet 15/15 mm 1 8 Kollektorhőmérséklet-érzékelő (RESOL BS1 / BS2 tartozéka) 1 9 Tárolóhőmérséklet-érzékelő (RESOL BS1 / BS2 tartozéka) Csatlakozó csavarzat kétstrangos szolár állomáshoz 15 mm Roppantógyűrűs csatlakozó csavarzat 15/15mm Fordító csavarzat 15/15mm Védőkupak a fordító csavarzathoz Kollektor folyadék vákuumkollektorhoz: 20 literes kiszerelés 1 - Polisztirol kollektor védő és takaró elem 2 1 5

9 1.6 PREMIUM SOL 300/150 A csomag működési sémája Tételszám Cikkszám Megnevezés Db IM Immergas CPC 9 vákuumcsöves kollektor REGUSOL kétstrangos szolár állomás szigeteléssel, térfogatárammérő- és szabályozó egységgel, légtelenítővel RESOL BS Pro / PLus szolár vezérlés Tágulási tartály: 50 literes /150 literes bivalens indirekt használati melegvíz tároló /4"-os termosztatikus keverőszelep HMV oldali forrázás elleni védelemre Légtelenítő készlet 15/15 mm Kollektorhőmérséklet-érzékelő (RESOL BS Pro / Plus tartozéka) Tárolóhőmérséklet-érzékelő (RESOL BS Pro / Plus tartozéka) Fűtési visszatérő hőmérséklet érzékelő (RESOL BS Pro / Plus tartozéka) Csatlakozó csavarzat kétstrangos szolár állomáshoz 18mm Roppantógyűrűs csatlakozó csavarzat 15/15mm Fordító csavarzat 15/15 mm Védőkupak a fordító csavarzathoz Roppantógyűrűs bővítő aljzat - 15/18 mm Tágulási tartály csatlakozó idom: Polisztirol kollektor védő és takaró elem Kollektor folyadék vákuumkollektorhoz: 20 literes kiszerelés Kollektor folyadék vákuumkollektorhoz: 10 literes kiszerelés 1 1 6

10 1.7 Vezetékhálózat kialakítása, csatlakozó méretek COMFORT SOL 160 csomag esetén Jelmagyarázat: 1 - Ø18 mm méretű roppantó gyűrűs csatlakozó idom a kollektor hidraulikai rendszerhez (kollektor visszatérő vezetékhez) történő csatlakoztatásához. 3 Légtelenítő idom, merülő hüvellyel a kollektorhőmérséklet-érzékelő, valamint Ø18 mm-es roppantógyűrűs csatlakozó a kollektor előremenő vezeték számára. Az alkalmazandó cső anyaga réz. Minimális átmérője 15 mm. A csomagban a 18 mm átmérőjű rézcső és az egystrangos szolár állomás csatlakozását lehetővé tevő roppantógyűrűs készlet megtalálható COMFORT SOL 300 csomag esetén Jelmagyarázat: 1 - Ø18 mm-es roppantó gyűrűs csatlakozó idom a kollektor hidraulikai rendszerhez (kollektor visszatérő vezetékhez) történő csatlakoztatásához. 2 Ø22 mm-es összekötő idom két kollektor sorba kötéséhez 3 Légtelenítő idom, merülő hüvellyel a kollektorhőmérséklet-érzékelő, valamint Ø18 mm-es roppantógyűrűs csatlakozó a kollektor előremenő vezeték számára. Az alkalmazandó cső anyaga réz. A csomagban 18 mm átmérőjű rézcső és az egystrangos szolár állomás csatlakozását lehetővé tevő roppantógyűrűs készlet megtalálható COMFORT SOL 300/150 estén Jelmagyarázat: 1 - Ø18 mm-es roppantó gyűrűs csatlakozó idom a kollektor hidraulikai rendszerhez (kollektor visszatérő vezetékhez) történő csatlakoztatásához. 2 2 db Ø22 mm-es összekötő idom két kollektor sorba kötéséhez 3 Légtelenítő idom, merülő hüvellyel a kollektorhőmérséklet-érzékelő, valamint Ø18 mm-es roppantógyűrűs csatlakozó a kollektor előremenő vezeték számára. Az alkalmazandó cső anyaga réz. A csomagban 18 mm átmérőjű rézcső és az egystrangos szolár állomás csatlakozását lehetővé tevő roppantógyűrűs készlet megtalálható. 7

11 1.7.4 PREMIUM SOL 160 csomag esetén Jelmagyarázat: 1 Légtelenítő idom, Ø15 mm-es roppantógyűrűs T csatlakozó a kollektor előremenő vezeték számára. 3 Fordító idom védő kupakkal 4 - Ø15 mm-es roppantó gyűrűs csatlakozó idom a kollektor hidraulikai rendszerhez (kollektor visszatérő vezetékhez) történő csatlakoztatásához. Az alkalmazandó cső anyaga réz. Minimális átmérője 15 mm. A csomagban a 15 mm átmérőjű rézcső és a kétstrangos szolár állomás csatlakozását lehetővé tevő roppantógyűrűs készlet megtalálható PREMIUM SOL 300 csomag esetén Jelmagyarázat: 1 Légtelenítő idom, Ø15 mm-es roppantógyűrűs T csatlakozó a kollektor előremenő vezeték számára. 2 2db Ø15 mm-es összekötő idom két kollektor sorba kötéséhez 3 Fordító idom védő kupakkal 4 - Ø15 mm-es roppantó gyűrűs csatlakozó idom a kollektor hidraulikai rendszerhez (kollektor visszatérő vezetékhez) történő csatlakoztatásához. Az alkalmazandó cső anyaga réz. A csomagban a 15 mm átmérőjű rézcső és a kétstrangos szolár állomás csatlakozását lehetővé tevő roppantógyűrűs készlet megtalálható PREMIUM SOL 300/150 csomag esetén Jelmagyarázat: 1 Légtelenítő idom, Ø15 mm-es roppantógyűrűs T csatlakozó a kollektor előremenő vezeték számára. 2 4db Ø15 mm-es összekötő idom két kollektor sorba kötéséhez 3 Fordító idom védő kupakkal 5 - Ø15/18mm-es roppantó gyűrűs bővítő csavarzat a kollektor hidraulikai rendszerhez (kollektor visszatérő vezetékhez) történő csatlakoztatásához. Az alkalmazandó cső anyaga réz. A csomagban a 18 mm átmérőjű rézcső és a kétstrangos szolár állomás csatlakozását lehetővé tevő roppantógyűrűs készlet megtalálható CPC 9 vákuumcsöves kollektor csatlakozási lehetőségei A kollektor tetején mindkét oldalon megtalálhatók az ábrán látható csatlakozási lehetőségek. A RESOL szabályozó kollektor-folyadék NTC hőmérséklet-érzékelőjét (FKP6 jelű csomag) a merülőhüvelybe ütközésig kell helyezni. A kollektornak azt az oldalát, amely szabadon marad (nem a hidraulikai rendszerhez csatlakozik), a fordító idommal (lásd föntebb) szükséges lezárni. 8

12 2. A rendszer összetevőinek ismertetése 2.1 Immergas 3000 SU síkkollektor A COMFORT SOL rendszer legfőbb alkotója a 3000 SU sík napkollektor. A fő alkotóeleme, ami a napkollektorok minőségét meghatározza az abszorber felület, ami elnyeli a napsugárzást. Az Immergas 3000 SU sík napkollektorokban a német BLUETEC SUNSELECT abszorbereit alkalmazzuk, melyek abszorpciós hatásfoka 95%, és az emissziós faktora 5%. A Stuttgarti Egyetem által végzett tesztek során a SUNSELECT abszorberei összehasonlítva a fekete krómium teljesítményével a napkollektorok éves átlagos hatékonyságát 10%-al növelte, az átmeneti és téli időszakokban pedig 16%-ot elérő növekedést ért el. A 3000 SU sík napkollektorok versenyképes árukkal hatékony megoldást nyújtanak használati melegvíz készítésére, medencék fűtésére és alacsony hőmérsékletű központi fűtési rendszerek rásegítésére. A 3000 SU napkollektorok megkapták a presztízs értékű SOLAR KEYMARK minősítést, ami a kiváló minőség biztosítéka és elismeri, hogy termékünk mindenben megfelel az EN és EN szabványoknak. A Z-W3.104 minősítés pedig igazolja, hogy az éves hőnyereség legalább 525 kwh/m 2. Az Immergas 3000 SU napkollektorokat tetőkre és szabadon állóan is fel lehet szerelni. Befoglaló méretek és elrendezés Az Immergas 3000SU kollektorokon két csatlakozócsonk található. A folyadékot a keringető szivattyú 4 lemenő és 5 felszálló ágon keresztül áramoltatja. (Lásd az ábrát.) Figyelem! A rendszer üzembe helyezése előtt a napkollektort le kell fedni, hogy megvédjük az abszorbert a túlmelegedéstől. A rendszert csak azután töltsük fel, miután a kollektor hidraulikus rendszerét összeállítottuk! Addig tilos üzemeltetni, amíg nincs lehetőség a napkollektor által megtermelt hő elvezetésére! A kollektort lapos- vagy sátortetőn, valamint különállóan bármilyen sík felületen el lehet helyezni. Tilos a kollektort úgy elhelyezni, hogy a kollektor abszorber felülete lefelé nézzen, mert ez a kollektor károsodásához vezethet! Műszaki adatok Jellemző Mértékegység Mennyiség Szélesség mm 1018 Magasság mm 2019 Mélység mm 90 Kollektor folyadékszállító réz csövek mm 1 db Ø22x1x db Ø22x1x920 9 db Ø6x0,5x1930 Kollektor tömege (üresen) kg 37 Kollektor folyadék űrtartalma liter 0,96 Abszorber felület m 2 1,853 Összekötő csőidomok átmérője mm 22 η o optikai hatásfok az EN szerint % 0,752 Abszorbciós tényező % 95 Emissziós tényező % 5 Minimális teljesítmény 750 W/m 2 intenzitásnál kwh/m 2 /év 525 Maximális üzemi nyomás bar 6 Névleges kollektor folyadék térfogatáram liter/perc 1,1 Kollektor hidraulikai ellenállása mbar 3 k 1 hőveszteségi tényező W/m 2 K 3,55 k 2 hőveszteségi tényező W/m 2 K 2 0,0177 Maximális üresjárási hőmérséklet ºC 207 Kőzetgyapot szigetelés vastagsága mm 50 Üvegfelület vastagsága mm 3 A kollektor kerete alumíniumból készült. 9

13 2.2 Immergas CPC 9 vákuumcsöves kollektor A PREMIUM SOL rendszer legfőbb alkotója a CPC 9 vákuumcsöves kollektor. Ez a napkollektor korunk csúcstechnológiát képviseli a napenergia felhasználás területén. A fő alkotóeleme, ami a napkollektorok minőségét meghatározza az abszorber felület, ami elnyeli a napsugárzást. Az Immergas CPC 9 vákuum-napkollektorok esetén az abszorpciós hatásfok 94%, és az emissziós faktor 6%. A vákuumcsöves kollektorok esetében a rézcsövet, amelyben a hőhordozó folyadék áramlik, koaxiális üvegcsőben helyezik el. A szelektív elnyelő réteget a belső üvegcső felületén alakítják ki. A sugárzás nagyfokú hasznosítása érdekében a koaxiális vákuumcsövek mögött parabola alakú tükrös felület található. A hőveszteség minimálisra csökkentése érdekében a két üvegcsövet vákuummal szigetelik el a környezettől. A CPC 9 napkollektorok megkapták a presztízs értékű SOLAR KEYMARK minősítést, ami a kiváló minőség biztosítéka és elismeri, hogy termékünk mindenben megfelel az EN és EN szabványoknak. A Z-W5105 minősítés pedig igazolja, hogy az éves hőnyereség legalább 525 kwh/m 2. Az Immergas CPC 9 napkollektorokat tetőkre és szabadon állóan is fel lehet szerelni. Befoglaló méretek és elrendezés Figyelem! A rendszer üzembe helyezése előtt a napkollektort le kell fedni, hogy megvédjük az abszorbert a túlmelegedéstől. A rendszert csak azután töltsük fel, miután a kollektor hidraulikus rendszerét összeállítottuk! Addig tilos üzemeltetni, amíg nincs lehetőség a napkollektor által megtermelt hő elvezetésére! A kollektort lapos- vagy sátortetőn, valamint különállóan bármilyen sík felületen el lehet helyezni. Tilos a kollektort úgy elhelyezni, hogy a kollektor abszorber felülete lefelé nézzen, mert ez a kollektor károsodásához vezethet! Műszaki adatok Jellemző Mértékegység Mennyiség Szélesség mm 1105 Magasság mm 1930 Mélység mm 122 Kollektor folyadékszállító réz csövek mm 2db ø15x1x1070 1db ø15x1x1110 9db ø6x0,5x3560 Kollektor tömege (üresen) kg 33 Kollektor folyadék űrtartalma liter 1,06 Abszorber felület csövenként m 2 0,21 Összekötő csőidomok átmérője mm 15 η 0 optikai hatásfok az EN szerint % 0,564 Abszorbciós tényező % 94 Emissziós tényező % 6 Minimális teljesítmény kwh/m 2 /év 525kWh Maximális üzemi nyomás bar 6 Névleges kollektor folyadék térfogatáram liter/perc 1,2 Kollektor hidraulikai ellenállása mbar 6 k 1 hőveszteségi tényező W/m 2 K 1,24 k 2 hőveszteségi tényező W/m 2 K 2 0,0038 Maximális üresjárási hőmérséklet ºC 295 A kollektor kerete alumíniumból készült. 10

14 2.3 Tartószerkezetek (opcionális kiegészítők) Ha a napkollektort ferdetetőre kell elhelyezni, akkor meg kell határozni a tető típusát, hogy kiválasszuk a felülettípusnak megfelelő tartókat (hagyományos tetőcserép vagy profilos lemez-tető). Az alább bemutatott szerkezetek a sík napkollektorok lejtős, cseréptetőre történő felszere-léséhez alkalmazhatók. Lemeztető történő rögzítéshez az S+L tartókat el kell vágni, így 2db L tartót kap. Az így kapott L vasakat csavarkötéssel kell a lemeztetőhöz rögzíteni Egy 3000 SU síkkollektor tetőre szereléshez Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 2 W-100 Oldalsó alumínium alsó rögzítő elem 1 W-100 Oldalsó alumínium felső rögzítő elem 1 H Rozsdamentes acél felfüggesztő 4 K2 Kollektor rögzítő szögvas 2 M8x25z Rövid négyszög nyakú csavar a konzol és a felfüggesztő elem rögzítéséhez 4 M8x50z Hosszú négyszög nyakú csavar a teherhordó elem és az oldalsó rögzítő összekötésére 4 M8x25z Rövid négyszög nyakú csavar, a K2 szögvas, az alsó és felső rögzítő elemhez történő rögzítéséhez 4 M8x16i Hatlapfejű csavar a K2 szögvas és a kollektor rögzítéséhez 4 MEGJEGYZÉS Az útmutatóban jelzett felszerelési méretek hozzávetőlegesek és a szerelőknek az aktuális feltételeknek megfelelően kell alkalmazniuk. Szerelés lépései: 1. Távolítsuk el a cserepeket és helyezzük fel a H felfüggesztő elemeket a cserépléchez, ahogy az alábbi képen látható. A felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére. A felfüggesztő elemeket vízszintesen egymástól 80 cm távolságra kell elhelyezni 10% tűréssel (X távolság), függőlegesen körülbelül 150 cm távolságra 10% tűréssel (Y távolság). A cserepek visszahelyezése után a felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére, hogy a W-206 teherhordó elemet ehhez rögzíteni lehessen. 2. Helyezzük fel a W-206 teherhordó elemeket a sima oldalukkal felfelé. Helyezzünk be 2 db. rövid M8x25z négyszög nyakú csavart az elemek alsó hornyaiba. Illesszük a csavart a felfüggesztő elemen lévő csavar-helybe és rögzítsük anyával. 11

15 3. Alul és felül rögzítsük a teherhordó elemeket a W-100 rögzítőkkel. A rögzítést az M8x50z négyszög nyakú csavarokkal végezzük. Helyezzünk fel egy K2 szögvasat a rögzítőkre és az M8x25z négyszög nyakú csavarokkal rögzítsük. Helyezzük fel a napkollektort az így elkészített szerkezetre és a kollektor házban lévő hatlapfejű csavarokat használva csatlakoztassuk a K2 szögvasra (először vegyük ki a csavarokat, majd a szögvas csavarhelyeit össze kell passzintani a házon találhatókkal, végül a csavarokat visszacsavarjuk a házba). 4. Miután a hidraulikus csatlakozásokat megcsináltuk csavarozzuk össze az egész szerkezetet db 3000 SU síkkollektor tetőre szereléséhez Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 2 W-200 Oldalsó alumínium alsó rögzítő elem 1 W-200 Oldalsó alumínium felső rögzítő elem 1 H Rozsdamentes acél felfüggesztő 4 K2 Kollektor rögzítő szögvas 4 M8x25z Rövid négyszög nyakú csavar a teherhordó elem felfüggesztőhőz történő rögzítéséhez 4 M8x50z Hosszú négyszög nyakú csavar a teherhordó elem és az oldalsó rögzítő összekötéséhez. 4 M8x25z Rövid négyszög nyakú csavar a K2 szögvas és az alsó és felső rögzítőelem összekötésére. 8 M8x16i Hatlapfejű csavar a K2 szögvas és a kollektor rögzítéséhez 8 Szerelés lépései: 1. Távolítsuk el a cserepeket és helyezzük fel a H felfüggesztő elemeket a cserépléchez, ahogy az alábbi képen látható. A felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére. A felfüggesztő elemeket vízszintesen egymástól 140 cm távolságra kell elhelyezni 10% tűréssel (X távolság), függőlegesen körülbelül 150 cm távolságra 10% tűréssel (Y távolság). A cserepek visszahelyezése után a felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére, hogy a W-206 teherhordó elemet ehhez rögzíteni lehessen. 2. Helyezzük fel a W-206 teherhordó elemeket a sima oldalukkal felfelé. Helyezzünk be 2 db. rövid M8x25z négyszög nyakú csavart az elemek alsó hornyaiba. Illesszük a csavart a felfüggesztő elemen lévő csavarhelybe és rögzítsük anyával. Alul és felül rögzítsük a teherhordó elemeket a W-200 rögzítőkkel. A rögzítést az M8x50z négyszög nyakú csavarokkal végezzük. Helyezzünk fel két K2 szögvasat a rögzítőkre és a négyszög nyakú csavarokkal rögzítsük, úgy hogy még csúsztatható maradjon. Helyezzük fel a két napkollektort az így elkészített szerkezetre és a kollektor házban lévő hatlapfejű csavarokat használva rögzítsük, (először vegyük ki a csavarokat, majd a szögvas csavarhelyeit össze kell passzintani a házon találhatókkal, végül a csavarokat visszacsavarjuk a házba.) 12

16 3. Miután a hidraulikus csatlakozásokat megcsináltuk csavarozzuk össze az egész szerkezetet db 3000 SU síkkollektor tetőre szereléséhez Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 3 W-300 Oldalsó alumínium alsó rögzítő elem 1 W-300 Oldalsó alumínium felső rögzítő elem 1 H Rozsdamentes acél felfüggesztő 6 K2 Kollektor rögzítő szögvas 6 M8x25z Rövid négyszög nyakú csavar a teherhordó elem felfüggesztőhőz történő rögzítéséhez 6 M8x50z Hosszú négyszög nyakú csavar a teherhordó elem és az oldalsó rögzítő összekötéséhez. 6 M8x25z Rövid négyszög nyakú csavar a K2 szögvas és az alsó és felső rögzítőelem összekötésére. 12 M8x16i Hatlapfejű csavar a K2 szögvas és a kollektor rögzítéséhez 12 Szerelés lépései: 1. Távolítsuk el a cserepeket és helyezzük fel a H felfüggesztő elemeket a cserépléchez, ahogy az alábbi képen látható. A felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére. A felfüggesztő elemeket vízszintesen egymástól 130 cm távolságra kell elhelyezni 10% tűréssel (X távolság), függőlegesen körülbelül 150 cm távolságra 10% tűréssel (Y távolság). A cserepek visszahelyezése után a felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére, hogy a W-206 teherhordó elemet ehhez rögzíteni lehessen. 2. Helyezzük fel a W-206 teherhordó elemeket a sima oldalukkal felfelé. Helyezzünk be 2 db. rövid M8x25z négyszög nyakú csavart az elemek alsó hornyaiba. Illesszük a csavart a felfüggesztő elemen lévő csavarhelybe és rögzítsük anyával. Alul és felül rögzítsük a teherhordó elemeket a W-300 rögzítőkkel. A rögzítést az M8x50z négyszög nyakú csavarokkal végezzük. Helyezzünk fel három K2 szögvasat a rögzítőkre és a négyszög nyakú csavarokkal rögzítsük, úgy hogy még csúsztatható maradjon. Helyezzük fel a két napkollektort az így elkészített szerkezetre és a kollektor házban lévő hatlapfejű csavarokat használva rögzítsük, (először vegyük ki a csavarokat, majd a szögvas csavarhelyeit össze kell passzintani a házon találhatókkal, végül a csavarokat visszacsavarjuk a házba.) 13

17 3. Miután a hidraulikus csatlakozásokat megcsináltuk csavarozzuk össze az egész szerkezetet Egy 3000 SU síkkollektor szabadon álló kivitelű szereléséhez Az úgynevezett szabadon álló szerkezetet, az Immergas 3000 SU napkollektor sík vagy enyhe dőlésszögű tetőkre való felszereléséhez használjuk. Ez lehetővé teszi a teherhordó szerkezet dőlésszögének és egyúttal a napkollektor dőlésszögének az állíthatóságát. Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 2 W-100 Oldalsó alumínium elülső rögzítő elem 1 W-100 Oldalsó alumínium hátsó rögzítő elem 1 W-100 Oldalsó alumínium felső rögzítő elem 1 ST Lábazat 4 K3-133 alumínium szögtartó konzol 2 K3-200 Elülső és hátsó lábazatot összekötő szögvas 2 P-25 Csatlakozó 4 K2 Kollektor rögzítő szögvas 2 M8x70 Hosszú csavar, ami összeköti a lábazatot a csatlakozóval 4 M8x50z Elülső és hátsó rögzítő elem és a csatlakozó közti hosszú négyszög nyakú csavar 4 M8x50z Hosszú négyszög nyakú csavar az elülső és felső rögzítő elemnek a teherhordó elemhez történő rögzítéséhez 4 M8x25z Rövid négyszög nyakú csavar a konzol és a hátsó rögzítő elem rögzítéséhez 2 M8x25z Rövid négyszög nyakú csavar a konzol és a teherhordó elem rögzítéséhez 2 M8x16i Hatlapfejű csavar a K3-200-as szögvas és a lábazat rögzítéséhez 4 M8x16i Hatlapfejű csavar a K2 szögvas és a kollektor rögzítéséhez 4 M8x25z Rövid négyszög nyakú csavar, a K2 szögvas, az alsó és felső rögzítő elemhez történő rögzítéséhez 4 Szerelés lépései: 1. Rakja össze az elülső és hátsó lábakat (ST) úgy, hogy a fogadóegység (P-25) a lábak közé kerüljön azon a felületen ahol a napkollektor felszerelésre kerül. (lásd az ábrát). A lábakat a fogadóegységhez M8x70-es csavarral rögzítse, úgy hogy a fogadóegység elforgatható maradjon. 14

18 2. Csatlakoztassa az elülső és hátsó lábakhoz (ST) a K3-200-as távtartó szögvasat M8x16i hatlapfejű csavarral. A helyi adottságokat figyelembe véve állapítsuk meg a lábak közti távolságot. Ajánlott lábak közti távolság: 80 cm. 3. Helyezzünk be 4 db. hosszú M8x50-es négyszög nyakú csavart a (W-100) elülső alumínium rögzítő elem hornyába. Hajtsuk be a második és ötödik csavart a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán az M8-as csavaranyákat. 4. Helyezzünk be 2 db. hosszú négyszög nyakú csavart a (W-100) hátsó alumínium rögzítő elem hornyába. Hajtsuk be ezeket a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. Helyezzünk fel 2 db. rövid négyszög nyakú csavart a hátsó alumínium rögzítő elem hornyába. 15

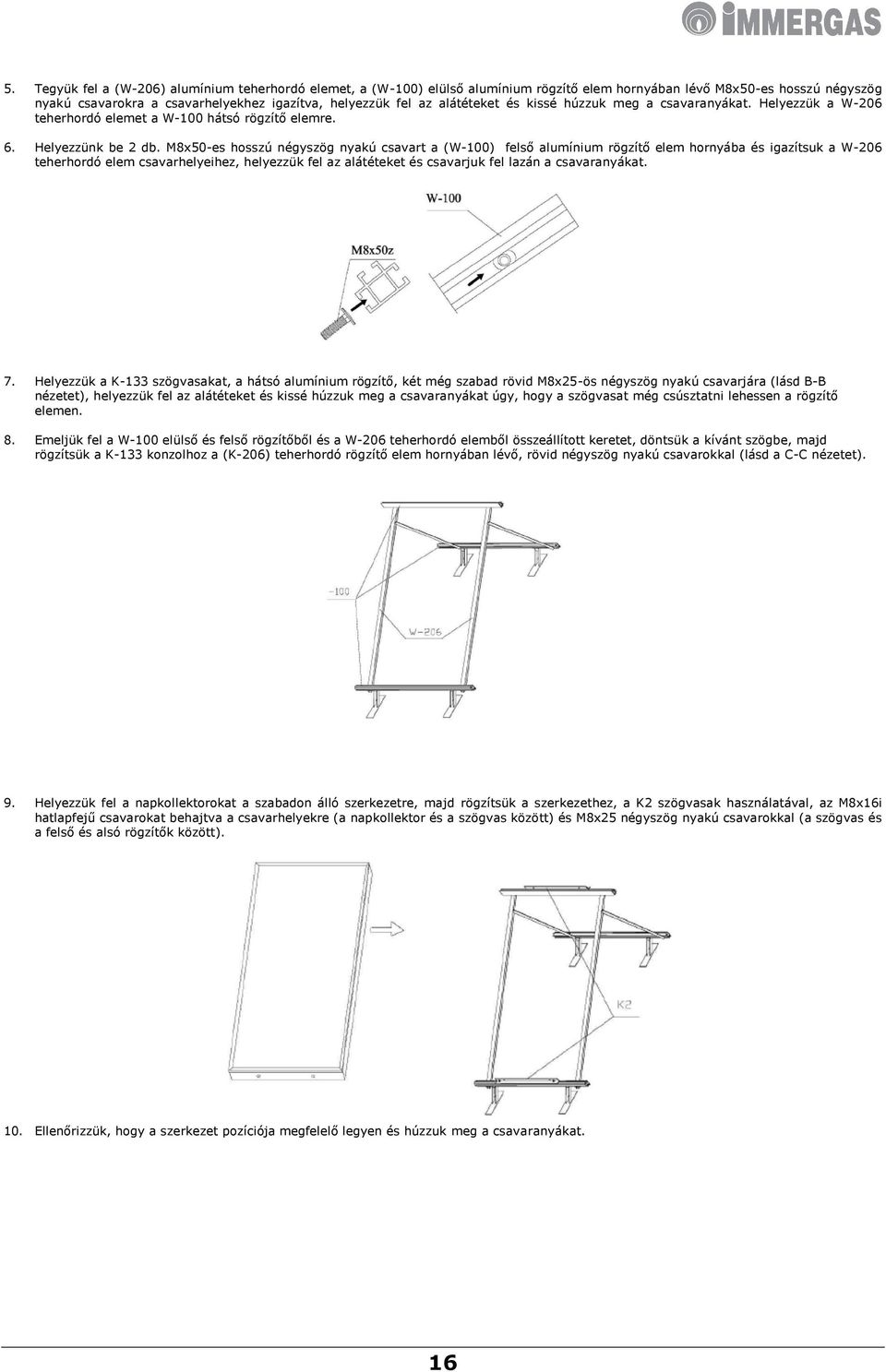

19 5. Tegyük fel a (W-206) alumínium teherhordó elemet, a (W-100) elülső alumínium rögzítő elem hornyában lévő M8x50-es hosszú négyszög nyakú csavarokra a csavarhelyekhez igazítva, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat. Helyezzük a W-206 teherhordó elemet a W-100 hátsó rögzítő elemre. 6. Helyezzünk be 2 db. M8x50-es hosszú négyszög nyakú csavart a (W-100) felső alumínium rögzítő elem hornyába és igazítsuk a W-206 teherhordó elem csavarhelyeihez, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. 7. Helyezzük a K-133 szögvasakat, a hátsó alumínium rögzítő, két még szabad rövid M8x25-ös négyszög nyakú csavarjára (lásd B-B nézetet), helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat úgy, hogy a szögvasat még csúsztatni lehessen a rögzítő elemen. 8. Emeljük fel a W-100 elülső és felső rögzítőből és a W-206 teherhordó elemből összeállított keretet, döntsük a kívánt szögbe, majd rögzítsük a K-133 konzolhoz a (K-206) teherhordó rögzítő elem hornyában lévő, rövid négyszög nyakú csavarokkal (lásd a C-C nézetet). 9. Helyezzük fel a napkollektorokat a szabadon álló szerkezetre, majd rögzítsük a szerkezethez, a K2 szögvasak használatával, az M8x16i hatlapfejű csavarokat behajtva a csavarhelyekre (a napkollektor és a szögvas között) és M8x25 négyszög nyakú csavarokkal (a szögvas és a felső és alsó rögzítők között). 10. Ellenőrizzük, hogy a szerkezet pozíciója megfelelő legyen és húzzuk meg a csavaranyákat. 16

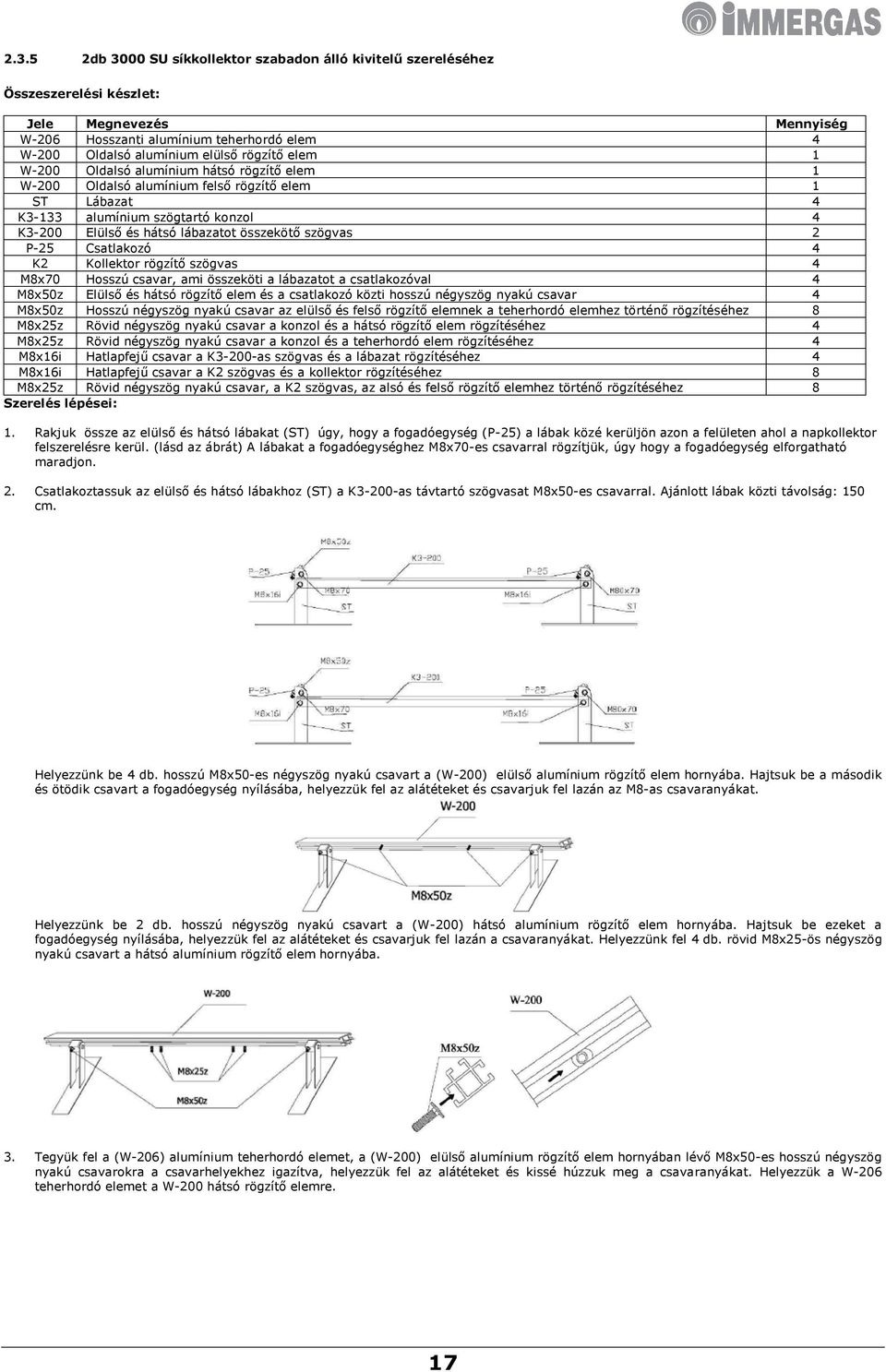

20 db 3000 SU síkkollektor szabadon álló kivitelű szereléséhez Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 4 W-200 Oldalsó alumínium elülső rögzítő elem 1 W-200 Oldalsó alumínium hátsó rögzítő elem 1 W-200 Oldalsó alumínium felső rögzítő elem 1 ST Lábazat 4 K3-133 alumínium szögtartó konzol 4 K3-200 Elülső és hátsó lábazatot összekötő szögvas 2 P-25 Csatlakozó 4 K2 Kollektor rögzítő szögvas 4 M8x70 Hosszú csavar, ami összeköti a lábazatot a csatlakozóval 4 M8x50z Elülső és hátsó rögzítő elem és a csatlakozó közti hosszú négyszög nyakú csavar 4 M8x50z Hosszú négyszög nyakú csavar az elülső és felső rögzítő elemnek a teherhordó elemhez történő rögzítéséhez 8 M8x25z Rövid négyszög nyakú csavar a konzol és a hátsó rögzítő elem rögzítéséhez 4 M8x25z Rövid négyszög nyakú csavar a konzol és a teherhordó elem rögzítéséhez 4 M8x16i Hatlapfejű csavar a K3-200-as szögvas és a lábazat rögzítéséhez 4 M8x16i Hatlapfejű csavar a K2 szögvas és a kollektor rögzítéséhez 8 M8x25z Rövid négyszög nyakú csavar, a K2 szögvas, az alsó és felső rögzítő elemhez történő rögzítéséhez 8 Szerelés lépései: 1. Rakjuk össze az elülső és hátsó lábakat (ST) úgy, hogy a fogadóegység (P-25) a lábak közé kerüljön azon a felületen ahol a napkollektor felszerelésre kerül. (lásd az ábrát) A lábakat a fogadóegységhez M8x70-es csavarral rögzítjük, úgy hogy a fogadóegység elforgatható maradjon. 2. Csatlakoztassuk az elülső és hátsó lábakhoz (ST) a K3-200-as távtartó szögvasat M8x50-es csavarral. Ajánlott lábak közti távolság: 150 cm. Helyezzünk be 4 db. hosszú M8x50-es négyszög nyakú csavart a (W-200) elülső alumínium rögzítő elem hornyába. Hajtsuk be a második és ötödik csavart a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán az M8-as csavaranyákat. Helyezzünk be 2 db. hosszú négyszög nyakú csavart a (W-200) hátsó alumínium rögzítő elem hornyába. Hajtsuk be ezeket a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. Helyezzünk fel 4 db. rövid M8x25-ös négyszög nyakú csavart a hátsó alumínium rögzítő elem hornyába. 3. Tegyük fel a (W-206) alumínium teherhordó elemet, a (W-200) elülső alumínium rögzítő elem hornyában lévő M8x50-es hosszú négyszög nyakú csavarokra a csavarhelyekhez igazítva, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat. Helyezzük a W-206 teherhordó elemet a W-200 hátsó rögzítő elemre. 17

21 4. Helyezzünk be 2 db. M8x50-es hosszú négyszög nyakú csavart a (W-200) felső alumínium rögzítő elem hornyába és igazítsuk a W-206 teherhordó elem csavarhelyeihez, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. 5. Helyezzük a K-133 szögvasakat, a hátsó alumínium rögzítő, két még szabad rövid M8x25-ös négyszög nyakú csavarjára, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat úgy, hogy a szögvasat még csúsztatni lehessen a rögzítő elemen. 6. Emeljük fel a W-200 elülső és felső rögzítőből és a W-206 teherhordó elemből összeállított keretet, döntsük a kívánt szögbe, majd rögzítsük a K-133 konzolhoz a (K-206) teherhordó rögzítő elem hornyában lévő, rövid M8x25-ös négyszög nyakú csavarokkal. 7. Helyezzük fel a napkollektorokat a szabadon álló szerkezetre, majd rögzítsük a szerkezethez, a K2 szögvasak használatával, az M8x16i hatlapfejű csavarokat behajtva a csavarhelyekre (a napkollektor és a szögvas között) és M8x25 négyszög nyakú csavarokkal (a szögvas és a felső és alsó rögzítők között). 8. Ellenőrizzük, hogy a szerkezet pozíciója megfelelő legyen és húzzuk meg a csavaranyákat. 18

22 db 3000 SU síkkollektor szabadon álló kivitelű szereléséhez Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 6 W-300 Oldalsó alumínium elülső rögzítő elem 1 W-300 Oldalsó alumínium hátsó rögzítő elem 1 W-300 Oldalsó alumínium felső rögzítő elem 1 ST Lábazat 6 K3-133 alumínium szögtartó konzol 6 K3-200 Elülső és hátsó lábazatot összekötő szögvas 3 P-25 Csatlakozó 6 K2 Kollektor rögzítő szögvas 6 M8x70 Hosszú csavar, ami összeköti a lábazatot a csatlakozóval 6 M8x50z Elülső és hátsó rögzítő elem és a csatlakozó közti hosszú négyszög nyakú csavar 6 M8x50z Hosszú négyszög nyakú csavar az elülső és felső rögzítő elemnek a teherhordó elemhez történő rögzítéséhez 12 M8x25z Rövid négyszög nyakú csavar a konzol és a hátsó rögzítő elem rögzítéséhez 6 M8x25z Rövid négyszög nyakú csavar a konzol és a teherhordó elem rögzítéséhez 6 M8x16i Hatlapfejű csavar a K3-200-as szögvas és a lábazat rögzítéséhez 6 M8x16i Hatlapfejű csavar a K2 szögvas és a kollektor rögzítéséhez 12 M8x25z Rövid négyszög nyakú csavar, a K2 szögvas, az alsó és felső rögzítő elemhez történő rögzítéséhez 12 Szerelés lépései: 1. Rakjuk össze az elülső és hátsó lábakat (ST) úgy, hogy a fogadóegység (P-25) a lábak közé kerüljön azon a felületen ahol a napkollektor felszerelésre kerül. (lásd az ábrát) A lábakat a fogadóegységhez M8x70-es csavarral rögzítjük, úgy hogy a fogadóegység elforgatható maradjon. 2. Csatlakoztassuk az elülső és hátsó lábakhoz (ST) a K3-200-as távtartó szögvasat M8x50-es csavarral. Ajánlott lábak közti távolság: 130 cm. Helyezzünk be 4 db. hosszú M8x50-es négyszög nyakú csavart a (W-300) elülső alumínium rögzítő elem hornyába. Hajtsuk be a második és ötödik csavart a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán az M8-as csavaranyákat. Helyezzünk be 2 db. hosszú négyszög nyakú csavart a (W-300) hátsó alumínium rögzítő elem hornyába. Hajtsuk be ezeket a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. Helyezzünk fel 4 db. rövid M8x25-ös négyszög nyakú csavart a hátsó alumínium rögzítő elem hornyába. 19

23 3. Tegyük fel a (W-206) alumínium teherhordó elemet, a (W-300) elülső alumínium rögzítő elem hornyában lévő M8x50-es hosszú négyszög nyakú csavarokra a csavarhelyekhez igazítva, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat. Helyezzük a W- 206 teherhordó elemet a W-300 hátsó rögzítő elemre. 4. Helyezzünk be 2 db. M8x50-es hosszú négyszög nyakú csavart a (W-300) felső alumínium rögzítő elem hornyába és igazítsuk a W- 206 teherhordó elem csavarhelyeihez, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. 5. Helyezzük a K-133 szögvasakat, a hátsó alumínium rögzítő, két még szabad rövid M8x25-ös négyszög nyakú csavarjára, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat úgy, hogy a szögvasat még csúsztatni lehessen a rögzítő elemen. 6. Emeljük fel a W-300 elülső és felső rögzítőből és a W-206 teherhordó elemből összeállított keretet, döntsük a kívánt szögbe, majd rögzítsük a K-133 konzolhoz a (K-206) teherhordó rögzítő elem hornyában lévő, rövid M8x25-ös négyszög nyakú csavarokkal. 7. Helyezzük fel a napkollektorokat a szabadon álló szerkezetre, majd rögzítsük a szerkezethez, a K2 szögvasak használatával, az M8x16i hatlapfejű csavarokat behajtva a csavarhelyekre (a napkollektor és a szögvas között) és M8x25 négyszög nyakú csavarokkal (a szögvas és a felső és alsó rögzítők között). 8. Ellenőrizzük, hogy a szerkezet pozíciója megfelelő legyen és húzzuk meg a csavaranyákat. 20

24 2.3.7 Egy CPC9 vákuumcsöves kollektor tetőre szereléshez Ha a napkollektort ferdetetőre kell elhelyezni, akkor meg kell határozni a tető típusát, hogy kiválasszuk a felülettípusnak megfelelő tartókat (hagyományos tetőcserép vagy profilos lemez-tető). Az alább bemutatott szerkezetek a vákuumcsöves kollektorok lejtős, cseréptetőre történő felszere-léséhez alkalmazhatók. Lemeztetőre történő rögzítéshez az S+L tartókat el kell vágni, így 2db L tartót kap. Az így kapott L vasakat csavarkötéssel kell a lemeztetőhöz rögzíteni. Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 2 H Rozsdamentes acél felfüggesztő 4 M8x25z Rövid négyszög nyakú csavar a konzol és a felfüggesztő elem rögzítéséhez 4 M8x70 Csavar a kollektorrögzítő elem és a teherhordó elem rögzítéséhez 4 PCPC-G Felső kollektorrögzítő elem 2 PCPC-D Alsó kollektorrögzítő elem 2 MEGJEGYZÉS Az útmutatóban jelzett felszerelési méretek hozzávetőlegesek és a szerelőknek az aktuális feltételeknek megfelelően kell alkalmazniuk. Függesztő és teherhordó elemek telepítése: Szerelés lépései: 1. Távolítsuk el a cserepeket és helyezzük fel a H felfüggesztő elemeket a cserépléchez, ahogy az alábbi képen látható. A felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére. A felfüggesztő elemeket vízszintesen egymástól 80 cm távolságra kell elhelyezni 10% tűréssel (X távolság), függőlegesen körülbelül 150 cm távolságra 10% tűréssel (Y távolság). A cserepek visszahelyezése után a felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére, hogy a W-206 teherhordó elemet ehhez rögzíteni lehessen. 2. Helyezzük fel a W-206 teherhordó elemeket a sima oldalukkal felfelé. Helyezzünk be 2 db. rövid M8x25z négyszög nyakú csavart az elemek alsó hornyaiba. Illesszük a csavart a felfüggesztő elemen lévő csavarhelybe és rögzítsük anyával. 21

25 3. Mindkét W-206 jelű teherhordó elem alsó és felső részére az M8x70 méretű csavarok segítségével rögzítsünk egy-egy kollektor rögzítőelemet. A PCPC-G jelű elemeket a felülre, a PCPC-D jelűeket alulra. 4. A napkollektort oldalról csúsztassuk rá a W-206 jelű teherhordó elemekre. A kollektor burkolata úgy van kialakítva, hogy pontosan illeszkedjen a rögzítőelemekhez db CPC9 vákuumcsöves kollektor tetőre szereléshez Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 4 W-200 Oldalsó alumínium alsó rögzítő elem 1 W-200 Oldalsó alumínium felső rögzítő elem 1 H Rozsdamentes acél felfüggesztő 4 M8x25z Rövid négyszög nyakú csavar a teherhordó elem felfüggesztőhőz történő rögzítéséhez 4 M8x50z Hosszú négyszög nyakú csavar a teherhordó elem és az oldalsó rögzítő összekötéséhez. 8 M8x70 Csavar a kollektorrögzítő elem és a teherhordó elem rögzítéséhez 8 PCPC-G Felső kollektorrögzítő elem 4 PCPC-D Alsó kollektorrögzítő elem 4 Függesztő és teherhordó elemek telepítése: Szerelés lépései: 1. Távolítsuk el a cserepeket és helyezzük fel a H felfüggesztő elemeket a cserépléchez, ahogy az alábbi képen látható. A felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére. 22

26 A felfüggesztő elemeket vízszintesen egymástól 140 cm távolságra kell elhelyezni 10% tűréssel (X távolság), függőlegesen körülbelül 150 cm távolságra 10% tűréssel (Y távolság). A cserepek visszahelyezése után a felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére, hogy a W-206 teherhordó elemet ehhez rögzíteni lehessen. 2. Helyezzünk fel két W-206 teherhordó elemet a sima oldalukkal felfelé. Helyezzünk be 2db. rövid M8x25z négyszög nyakú csavart az elemek alsó hornyaiba. Illesszük a csavart a felfüggesztő elemen lévő csavarhelybe és rögzítsük anyával. (baloldali ábra) A teherhordó elemek alsó és felső részéhez is M8x50z négyszög nyakú csavarok segítségével rögzítsünk egy-egy W-200 jelű tartót. Majd az korábbiakhoz hasonlóan rögzítsünk az elkészült szerkezethez további két W-206 jelű teherhordó elemet. (jobboldali ábra) 3. Csavarokkal rögzítsük az egész szerkezetet miután a hidraulikai rendszert csatlakoztattuk. Mind a négy W-206 jelű teherhordó elem alsó és felső részéhez erősítsünk egy-egy kollektor rögzítőelemet M8x70 csavarokkal. A PCPC-G jelű elemeket a felülre, a PCPC-D jelűeket alulra. 4. A napkollektorokat oldalról csúsztassuk rá a W-206 jelű teherhordó elemekre. A kollektorok burkolata úgy van kialakítva, hogy pontosan illeszkedjenek a rögzítőelemekhez. 23

27 db CPC9 vákuumcsöves kollektor tetőre szereléshez Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 6 W-300 Oldalsó alumínium alsó rögzítő elem 1 W-300 Oldalsó alumínium felső rögzítő elem 1 H Rozsdamentes acél felfüggesztő 8 M8x25z Rövid négyszög nyakú csavar a teherhordó elem felfüggesztőhőz történő rögzítéséhez 8 M8x50z Hosszú négyszög nyakú csavar a teherhordó elem és az oldalsó rögzítő összekötéséhez. 12 M8x70 Csavar a kollektorrögzítő elem és a teherhordó elem rögzítéséhez 12 PCPC-G Felső kollektorrögzítő elem 6 PCPC-D Alsó kollektorrögzítő elem 6 Függesztő és teherhordó elemek telepítése: Szerelés lépései: 1. Távolítsuk el a cserepeket és helyezzük fel a H felfüggesztő elemeket a cserépléchez, ahogy az alábbi képen látható. A felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére. A felfüggesztő elemeket vízszintesen egymástól 130 cm távolságra kell elhelyezni 10% tűréssel (X távolság), függőlegesen körülbelül 150 cm távolságra 10% tűréssel (Y távolság). A cserepek visszahelyezése után a felfüggesztő elem csavarhellyel ellátott vége rá kell feküdjön a tető felületére, hogy a W-206 teherhordó elemet ehhez rögzíteni lehessen. 2. Helyezzünk fel három W-206 teherhordó elemet a sima oldalukkal felfelé. Helyezzünk be 2db. rövid M8x25z négyszög nyakú csavart az elemek alsó hornyaiba. Illesszük a csavart a felfüggesztő elemen lévő csavarhelybe és rögzítsük anyával. (baloldali ábra) 24

28 A teherhordó elemek alsó és felső részéhez is M8x50z négyszög nyakú csavarok segítségével rögzítsünk egy-egy W-300 jelű tartót. Majd az korábbiakhoz hasonlóan rögzítsünk az elkészült szerkezethez további három W-206 jelű teherhordó elemet. (jobboldali ábra) 3. Csavarokkal rögzítsük az egész szerkezetet miután a hidraulikai rendszert csatlakoztattuk. Mind a hat W-206 jelű teherhordó elem alsó és felső részéhez erősítsünk egy-egy kollektor rögzítőelemet M8x70 csavarokkal. A PCPC-G jelű elemeket a felülre, a PCPC-D jelűeket alulra. 4. A napkollektorokat oldalról csúsztassuk rá a W-206 jelű teherhordó elemekre. A kollektorok burkolata úgy van kialakítva, hogy pontosan illeszkedjenek a rögzítőelemekhez Egy CPC9 vákuumcsöves kollektor szabadon álló kivitelű szereléséhez Az úgynevezett szabadon álló szerkezetet, a CPC9 vákuumcsöves kollektor sík vagy enyhe dőlésszögű tetőkre való felszereléséhez használjuk. Ez lehetővé teszi a teherhordó szerkezet dőlésszögének és egyúttal a napkollektor dőlésszögének az állíthatóságát. Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 2 W-150 Oldalsó alumínium elülső rögzítő elem 1 W-150 Oldalsó alumínium hátsó rögzítő elem 1 W-150 Oldalsó alumínium felső rögzítő elem 1 ST Lábazat 4 K3-133 alumínium szögtartó konzol 2 K3-200 Elülső és hátsó lábazatot összekötő szögvas 2 P-25 Csatlakozó (kocka) 4 M8x70 Hosszú csavar, ami összeköti a lábazatot a csatlakozóval 4 M8x50z Elülső és hátsó rögzítő elem és a csatlakozó közti hosszú négyszög nyakú csavar 4 M8x50z Hosszú négyszög nyakú csavar az elülső és felső rögzítő elemnek a teherhordó elemhez történő rögzítéséhez 4 M8x25z Rövid négyszög nyakú csavar a konzol és a hátsó rögzítő elem rögzítéséhez 2 M8x25z Rövid négyszög nyakú csavar a konzol és a teherhordó elem rögzítéséhez 2 M8x16i Hatlapfejű csavar a K3-300-as szögvas és a lábazat rögzítéséhez 4 PCPC-G Felső kollektorrögzítő elem 2 PCPC-D Alsó kollektorrögzítő elem 2 M8x70 Normál csavar a felső kollektorrögzítő elem csatlakoztatásához 2 M8x70 Normál csavar az alsó kollektorrögzítő elem csatlakoztatásához 2 Szerelés lépései: 1. Rakja össze az elülső és hátsó lábakat (ST) úgy, hogy a fogadóegység (P-25) a lábak közé kerüljön azon a felületen ahol a napkollektor felszerelésre kerül. (lásd az ábrát). A lábakat a fogadóegységhez M8x70-es csavarral rögzítse, úgy hogy a fogadóegység elforgatható maradjon. 25

29 2 Csatlakoztassuk az elülső és hátsó lábakhoz (ST) a K3-200-as távtartó szögvasat M8x16i hatlapfejű csavarral. A helyi adottságokat figyelembe véve állapítsuk meg a lábak közti távolságot. Ajánlott lábak közti távolság: 80 cm. A lábakhoz a P-25 jelű egységet normál M8x70-es csavarokkal rögzítsük úgy, hogy az el tudjon fordulni. 3. Helyezzünk be 4 db. hosszú M8x50z-s négyszög nyakú csavart a (W-150) elülső alumínium rögzítő elem hornyába. Hajtsuk be a második és ötödik csavart a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán az M8-as csavaranyákat. 26

30 4. Helyezzünk be 2 db. hosszú négyszög nyakú csavart egy a (W-150) hátsó alumínium rögzítő elem hornyába. Hajtsuk be ezeket a fogadóegység (P-25) nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. Helyezzünk fel 2 db. rövid négyszög nyakú csavart a hátsó alumínium rögzítő elem hornyába. 5. Tegyük fel a (W-206) alumínium teherhordó elemet, a (W-150) elülső alumínium rögzítő elem hornyában lévő M8x50-es hosszú négyszög nyakú csavarokra a csavarhelyekhez igazítva, helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat. Helyezzük a W-206 teherhordó elemet a W-150 hátsó rögzítő elemre. 6. Helyezzünk be 2 db. M8x50-es hosszú négyszög nyakú csavart a (W-150) felső alumínium rögzítő elem hornyába és igazítsuk a W-206 teherhordó elem csavarhelyeihez, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. 7. Helyezzük a K-133 szögvasakat, a hátsó alumínium rögzítő (W-150), két még szabad rövid M8x25-ös négyszög nyakú csavarjára (lásd B- B nézetet), helyezzük fel az alátéteket és kissé húzzuk meg a csavaranyákat úgy, hogy a szögvasat még csúsztatni lehessen a rögzítő elemen. 8. Emeljük fel a W-150 elülső és felső rögzítőből és a W-206 teherhordó elemből összeállított keretet, döntsük a kívánt szögbe, majd rögzítsük a K-133 konzolhoz az előzőleg a hornyába illesztett csavarral. (lásd a C-C nézetet). 9. Mindkét W-206 jelű teherhordó elem alsó és felső részére az M8x70 méretű csavarok segítségével rögzítsünk egy-egy kollektor rögzítőelemet. A PCPC-G jelű elemeket a felülre, a PCPC-D jelűeket alulra. 10. A napkollektort oldalról csúsztassuk rá a W-206 jelű teherhordó elemekre. A kollektor burkolata úgy van kialakítva, hogy pontosan illeszkedjen a rögzítőelemekhez. 27

31 db CPC9 vákuumcsöves kollektor szabadon álló kivitelű szereléséhez Az úgynevezett szabadon álló szerkezetet, két CPC9 vákuumcsöves kollektor sík vagy enyhe dőlésszögű tetőkre való felszereléséhez használjuk. Ez lehetővé teszi a teherhordó szerkezet dőlésszögének és egyúttal a napkollektor dőlésszögének az állíthatóságát. Összeszerelési készlet: Jele Megnevezés Mennyiség W-206 Hosszanti alumínium teherhordó elem 4 W-200 Oldalsó alumínium elülső rögzítő elem 1 W-200 Oldalsó alumínium hátsó rögzítő elem 1 W-200 Oldalsó alumínium felső rögzítő elem 1 ST Lábazat 4 K3-133 alumínium szögtartó konzol 4 K3-200 Elülső és hátsó lábazatot összekötő szögvas 2 P-25 Csatlakozó 4 M8x70 Hosszú csavar, ami összeköti a lábazatot a csatlakozóval 4 M8x50z Elülső és hátsó rögzítő elem és a csatlakozó közti hosszú négyszög nyakú csavar 4 M8x50z Hosszú négyszög nyakú csavar az elülső és felső rögzítő elemnek a teherhordó elemhez történő rögzítéséhez 8 M8x25z Rövid négyszög nyakú csavar a konzol és a hátsó rögzítő elem rögzítéséhez 4 M8x25z Rövid négyszög nyakú csavar a konzol és a teherhordó elem rögzítéséhez 4 M8x16i Hatlapfejű csavar a K3-300-as szögvas és a lábazat rögzítéséhez 4 PCPC-G Felső kollektorrögzítő elem 4 PCPC-D Alsó kollektorrögzítő elem 4 M8x70 Normál csavar a felső kollektorrögzítő elem csatlakoztatásához 4 M8x70 Normál csavar az alsó kollektorrögzítő elem csatlakoztatásához 4 Szerelés lépései: 1. Rakjuk össze az elülső és hátsó lábakat (ST) úgy, hogy a fogadóegység (P-25) a lábak közé kerüljön azon a felületen ahol a napkollektor felszerelésre kerül. (lásd az ábrát) A lábakat a fogadóegységhez M8x70-es csavarral rögzítjük, úgy hogy a fogadóegység elforgatható maradjon. 2. Csatlakoztassuk az elülső és hátsó lábakhoz (ST) a K3-200-as távtartó szögvasat M8x40-es csavarral. Ajánlott lábak közti távolság: 150 cm. Helyezzünk be 4 db. hosszú M8x50-es négyszög nyakú csavart a (W-200) elülső alumínium rögzítő elem hornyába. Hajtsuk be a második és ötödik csavart a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán az M8-as csavaranyákat. Helyezzünk be 2 db. hosszú négyszög nyakú csavart a (W-200) hátsó alumínium rögzítő elem hornyába. Hajtsuk be ezeket a fogadóegység nyílásába, helyezzük fel az alátéteket és csavarjuk fel lazán a csavaranyákat. Helyezzünk fel 4 db. rövid M8x25-ös négyszög nyakú csavart a hátsó alumínium rögzítő elem hornyába. 28
