benzinmotoros Fogyasztás liter/óra Motorteljesítmény:

Átírás

1 áramfejlesztők benzinmotoros A HONDA benzinmotoros áramfejlesztők kiválóan alkalmasak építési munkahelyek áramellátására, hálózati feszültség pótlására. A HONDA benzinmotor igen hosszú élettartamot és gazdaságos üzemeltetést biztosít. Kedvező az üzemanyagfogyasztása, csekély a karbantartási igénye, valamint a szerviz- és alkatrészellátottság is kiváló. Az áramfejlesztők kondenzátoros, kompaund vagy elektronikus feszültségsza- Egyfázisú típusok: Típus Max. teljesítmény: cos fi: Motor típusa Motorteljesítmény: KW Fogyasztás liter/óra Méret cm Tömeg kg bályzású szinkron generátorral vannak szerelve. A kondenzátoros és kompaund szabályzású generátorokat inkább ipari fogyasztók, elektromos kisgépek áramellátására javasoljuk. Különösen precíz feszültség szükségessége esetén (pl. számítógépek közvetlen üzemeltetésére) elektronikus feszültségszabályzású generátorokat ajánlunk (AVR), amelyeknek a terhelés változása esetén is stabilabb és a feszültsége. Ha a gépeket hálózati feszültség kimaradásának önműködő pótlására kívánják használni, DKG-207 indító-átkapcsoló automatikát ajánlunk. TR-2,2 2,2 kva 9,5 A 1 GX-160 3,6 1,1 50x38x38 32 TR-2,5 2,5 kva 10,8 A 1 GX-160 3,6 1,2 58x40x40 38 TR-2,5 avr 2,5 kva 10,8 A 1 GX-160 3,6 1,2 58x40x40 38 TR-3E avr 3 kva 13 A 1 GX-200 4,1 1,5 58x40x40 40 TR-3,3 3,3 kva 14 A 1 GX-200 4,1 1,6 58x40x40 40 TR-5E 5 kva 21 A 0,8 GX ,2 70x50x50 58 TR-5E avr 5 kva 21 A 0,8 GX ,2 75x50x50 60 TR-6E 6 kva 26 A 0,8 GX-390 8,2 2,6 70x50x50 71 TR-7E 7 kva 30 A 0,8 GX-390 8,2 2,7 70x50x50 75 TR-7E avr 7 kva 30 A 0,8 GX-390 8,2 2,7 85x50x50 78 TR-13E 13 kva 56 A 0,8 GX ,5 4,2 110x60x TR-13E avr 13 kva 56 A 0,8 GX ,5 4,2 110x60x60 116

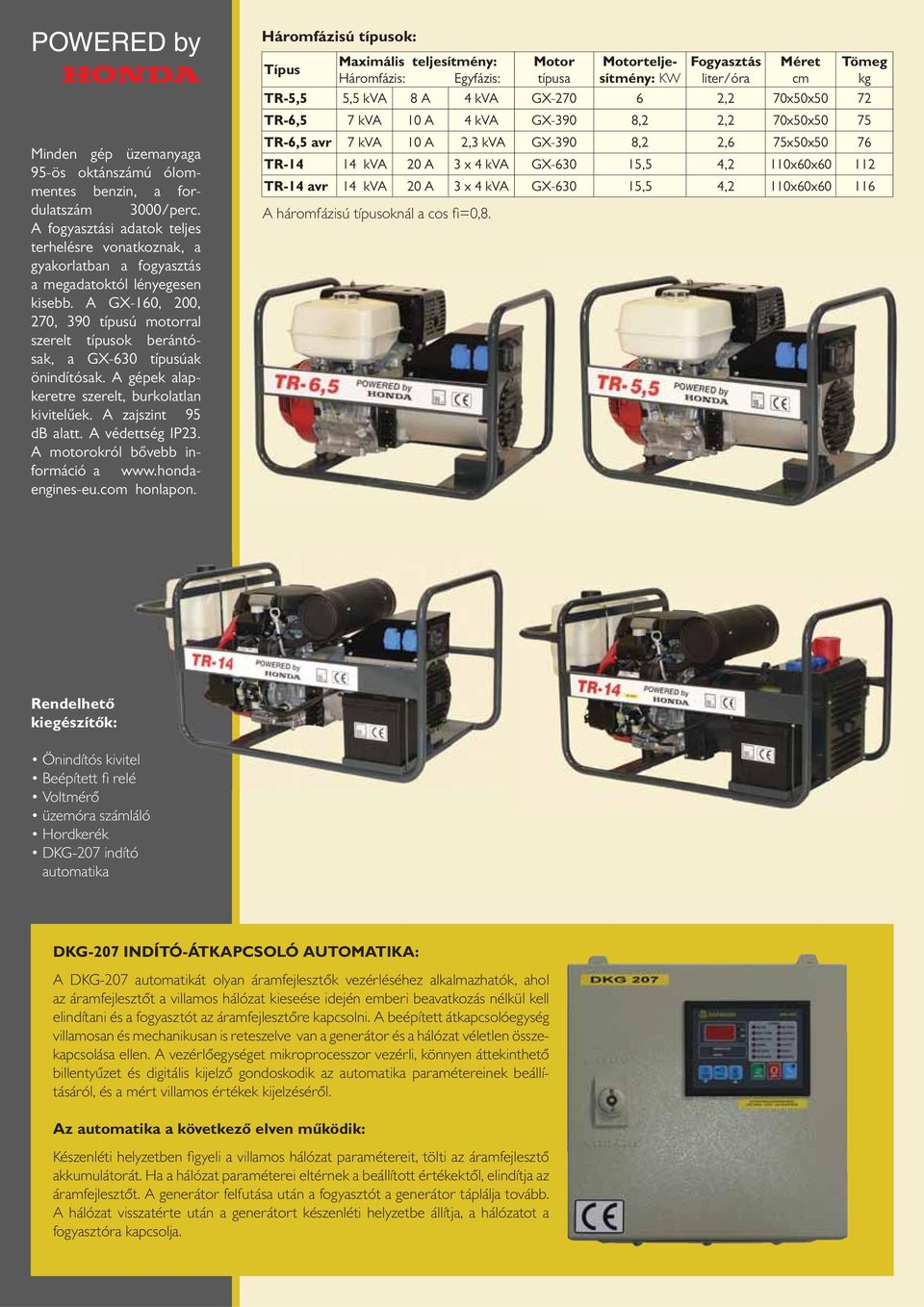

2 POWERED by Minden gép üzemanyaga 95-ös oktánszámú ólommentes benzin, a fordulatszám 3000/perc. A fogyasztási adatok teljes terhelésre vonatkoznak, a gyakorlatban a fogyasztás a megadatoktól lényegesen kisebb. A GX-160, 200, 270, 390 típusú motorral szerelt típusok berántósak, a GX-630 típusúak önindítósak. A gépek alapkeretre szerelt, burkolatlan kivitelűek. A zajszint 95 db alatt. A védettség IP23. A motorokról bővebb információ a honlapon. Háromfázisú típusok: Típus Maximális teljesítmény: Háromfázis: Egyfázis: Motor típusa Motorteljesítmény: KW Fogyasztás liter/óra Méret cm Tömeg kg TR-5,5 5,5 kva 8 A 4 kva GX ,2 70x50x50 72 TR-6,5 7 kva 10 A 4 kva GX-390 8,2 2,2 70x50x50 75 TR-6,5 avr 7 kva 10 A 2,3 kva GX-390 8,2 2,6 75x50x50 76 TR kva 20 A 3 x 4 kva GX ,5 4,2 110x60x TR-14 avr 14 kva 20 A 3 x 4 kva GX ,5 4,2 110x60x A háromfázisú típusoknál a cos fi =0,8. Rendelhető kiegészítők: Önindítós kivitel Beépített fi relé Voltmérő üzemóra számláló Hordkerék DKG-207 indító automatika DKG-207 INDÍTÓ-ÁTKAPCSOLÓ AUTOMATIKA: A DKG-207 automatikát olyan áramfejlesztők vezérléséhez alkalmazhatók, ahol az áramfejlesztőt a villamos hálózat kieseése idején emberi beavatkozás nélkül kell elindítani és a fogyasztót az áramfejlesztőre kapcsolni. A beépített átkapcsolóegység villamosan és mechanikusan is reteszelve van a generátor és a hálózat véletlen összekapcsolása ellen. A vezérlőegységet mikroprocesszor vezérli, könnyen áttekinthető billentyűzet és digitális kijelző gondoskodik az automatika paramétereinek beállításáról, és a mért villamos értékek kijelzéséről. Az automatika a következő elven működik: Készenléti helyzetben fi gyeli a villamos hálózat paramétereit, tölti az áramfejlesztő akkumulátorát. Ha a hálózat paraméterei eltérnek a beállított értékektől, elindítja az áramfejlesztőt. A generátor felfutása után a fogyasztót a generátor táplálja tovább. A hálózat visszatérte után a generátort készenléti helyzetbe állítja, a hálózatot a fogyasztóra kapcsolja.

3 ÁRAMFEJLESZTŐK kiválasztásának szempontjai Áramfejlesztő tervezett vásárlása esetén és alkalmazásakor a következők kérdések megválaszolása alapján kell döntenünk a gép kiválasztásáról: Mennyit fog üzemelni a gép, milyen fontos az üzembiztonság? Milyen teljesítményű fogyasztókat üzemeltetnek a gépről? Milyen jellegű fogyasztókat üzemeltetnek a gépről? Hordozható áramfejlesztők 14 kva-ig Az első kérdés megválaszolása egyértelműen meghatározza a meghajtómotor kiválasztását! Amennyiben fontos az üzembiztonság, és az áramfejlesztő várhatóan sokat fog üzemelni, csak kiváló minőségű meghajtómotor jöhet szóba. A felhasználói tapasztalatok szerint ebben a kategóriában a HONDA benzinmotorokat javasoljuk Önöknek. E márkának hosszú az élettartama, nagy a megbízhatósága, és kiváló a szerviz és alkatrész-ellátottsága. Mindezekhez takarékos fogyasztás járul. Ebben a teljesítménykategóriában elsősorban benzinmotoros meghajtású gépet ajánlunk, de ahol sokat üzemel, ott ajánlható a dízel meghajtású is. Ennek magasabb beszerzési költségei az üzemelés alatt megtérülnek. További előny a dízelnél a nagyobb nyomaték, így pl. motorindításoknál, szünetmentes tápegységeknél és hegesztésnél kifejezetten ajánljuk a dízelmotoros gépeket. Dízelmotoros gépeknél figyelni kell arra, hogy a névleges teljesítmény 30 %-a alatti tartós használatnál jelentős olajfogyasztás léphet fel, mivel a motor nem tudja elérni az üzemi hőmérsékletet. Ez a kipufogórendszer elolajosodását eredményezi. Ezért nem javasolt túl kis terheléssel üzemeltetni a dízelmotort. Az áramfejlesztő teljesítménye az üzemeltetni kívánt fogyasztók összteljesítményétől lehetőleg min %-kal magasabb legyen. Ha a fogyasztó nagy indítóáramot igényel, lehetőleg két-háromszorosa legyen az áramfejlesztő teljesítménye a fogyasztó teljesítményének. Nagy indítóáramot általában a villanymotoros fogyasztók vesznek fel. (pl. szivattyúk, kompresszorok, betonkeverők, vakológépek, ventillátorok, stb.) Terhelt állapotban induló rövidrezárt forgórészű aszinkron motor indítóárama akár hat-nyolcszorosa is lehet a névleges áramának. Mivel az áramfejlesztők elviselik a rövid ideig tartó túlterheléseket, nem szükséges a hat-nyolcszoros túlméretezés, de benzinmotoros meghajtású gépnél legalább háromszorosa legyen az áramfejlesztő teljesítménye az aszinkron motoros fogyasztónak. Jelentős a bekapcsolási áramlökése a szünetmentes tápegységeknek is, ezért a problémamentes áramfejlesztő-szünetmentes tápegység együttműködés érdekében kétháromszoros mértékben méretezzük túl az áramfejlesztőt. Figyelni kell továbbá az indítások gyakoriságára is. Szakaszosan működő fogyasztóknál a gyakori ki-be kapcsolások miatt jobban túl kell méretezni az áramfejlesztőt. Az áramfejlesztők teljesítménye 20 C hőmérsékleten történő üzemelésre van megadva. Magas környezeti hőmérséklet esetén pl. tűző nyári nap a gépről levehető teljesítmény csökken, ezért szintén ajánlott jobban túlméretezni az áramfejlesztőt. Háromfázisú gépeknél különösen ügyelni kell, hogy egyfázisú fogyasztó használata esetén a gépkönyvben leírt egyfázisú teljesítményértéket ne lépjük túl, valamint a megadott levehető maximális egy-és háromfázisú teljesítmények csak külön-külön vehetők le a gépről.

4 Az alkalmazáskor vegyük figyelembe a gép wattos teljesítményét. Az áramfejlesztők teljesítményét ( S ) kva-ben adják meg. Megadják a gyártók továbbá a cos fi értéket. (ez általában 0,8 vagy 1). A wattos teljesítményt ( P ) az alábbi képlet segítségével számíthatjuk: P (kw) = S (kva) * cos fi Így pl. ha a gép teljesítménye 5 kva, és a cosfi=0,8, akkor a gépre kapcsolható wattos teljesítmény 5 * 0,8 = 4 kw. (természetesen a fentebb leírt indítóáramokkal is számolni kell, így pl. motoros fogyasztónál kb. 2 kw-os motor indítható egy ilyen teljesítményű gépről.) A gép által leadott áramerősséget a következőképpen tudjuk kiszámolni egyfázisú gépnél: I (A) = Teljesítmény (VA) / Feszültség (V), egyfázisú gépnél a feszültség 230 V. Háromfázisú gépnél: I (A) = Teljesítmény (VA) / 1,73 x Feszültség, háromfázisú gépnél a feszültség 400 V. Az áramértéket fázisonként és amperben kapjuk meg. Ebben az esetben is figyelembe kell venni a cos fi értéket a wattos áram használatához. Háromfázisú gépnél fontos a szimmetrikus (fázisonként azonos) terhelés. Jelentős aszimmetrikus terhelésnél a kevésbé terhelt fázisban jelentősen megnövekedhet a feszültség, ami a fogyasztók károsodását okozhatja. Figyelembe kell venni a fogyasztó feszültség és frekvencia-stabilitás igényét. A nagy indítóáramú fogyasztók bekapcsolásakor az áramfejlesztő feszültsége és frekvenciája is jelentősen csökkenhet. Mivel a kis benzinmotorok nem rendelkeznek elektronikus motorfordulatszám-szabályzóval, a frekvencia ingadozását a motorteljesítmény ( így az áramfejlesztő) túlméretezésével lehet csökkenteni. A generátor lehet szinkron vagy aszinkron. Ha az áramfejlesztőt hegesztő-berendezés, nagy indítóáramú fogyasztó (pl. búvárszivattyú, kompresszor, betonkeverő vagy más villamos motorral hajtott gép) üzemeltetésére használja, úgy mindenképpen szinkrongenerátorral szerelt áramfejlesztőt ajánlunk. Ha csak világításra és kis induktív fogyasztók üzemeltetésére használjuk, úgy megfelelő az aszinkron generátoros kivitel is. A szinkron generátor jobban viseli a nagyobb indítóáramú fogyasztók indítását, míg az aszinkron generátor nagyobb indítóáramú fogyasztó rákapcsolása esetén könnyebben legerjed, így két azonos teljesítményű generátor esetén a szinkron esetleg könnyen terhelhető olyan fogyasztóval, amivel az aszinkron nem. Az aszinkron generátor ára kedvezőbb, bár a fentiek miatt használhatósága kissé korlátozott. A generátorok feszültségszabályzása lehet kondenzátoros, kompaund vagy elektronikus. A kondenzátoros szabályzású generátornál a terhelés változása esetén magasabb feszültségingadozások jöhetnek létre. Ezek a gépek azonban kiválóan alkalmasak pl. villamos szerszámok, építőipari kisgépek, hegesztőgépek üzemeltetésére. Előnyük az egyszerű felépítés, csekély meghibásodási lehetőség, kedvező ár. A kompaund (vagy transzformátoros) szabályzású gép már stabilabb feszültséget szolgáltat, és kedvező ára van. Kezelésénél azonban jobban figyelni kell a karbantartásra, pl. a szénkefék érintkezésére, az egyfázisú túlterhelésre.

5 Amennyiben az áramfejlesztőről közvetlenül számítógépet, inverteres hegesztőgépet vagy egyéb stabil feszültséget igénylő fogyasztót használunk, a generátor elektronikus feszültségszabályzású kell legyen. Meg kell jegyezni, hogy nem minden esetben jó választás az elektronikus szabályzású generátor. Bizonyos üzemeltetési körülmények között (pl. durva áramlökéseket produkáló fogyasztóknál - trafós ívhegesztő)) a szabályzó elektronika sérülhet, aminek javítása költséges. Javasoljuk, ha a fentiek alapján egy jó minőségű, hosszú élettartamú gépet választottak, mérlegeljék az esetleges későbbi teljesítménynövekedést is, (pl. újabb gépek vásárlása, amit szintén az áramfejlesztőről működtetnek) mert így az áramfejlesztőt jobban ki tudják majd használni a későbbiekben is. Ha a gépet hálózat kiesése esetén automatikus indulással akarják használni, DKG-207, DKG-307 vagy DKG-504 vezérlőautomatikát ajánlunk a gépek indításához. Ezek a berendezések a hálózati feszültség-kimaradás esetén automatikusan indítják az áramfejlesztőt, és a hálózat visszatértéig a generátor feszültsége táplálja a fogyasztót. Áramfejlesztő vagy hegesztő-áramfejlesztő? A hegesztő-áramfejlesztők kettős tekercseléssel vannak ellátva, egyik tekercselés a hegesztőáramot szolgáltatja, másik a fogyasztókat látja el normál feszültséggel. A szinkron generátoros hegesztő-áramfejlesztő azért előnyösebb, mert normál feszültség használatakor is stabilabb feszültséget ad az aszinkronnál. Jellemzőjük a jó feszültségtartás, a nagy indítóáramú fogyasztók (pl. búvárszivattyúk) gondtalan üzemeltetése, valamint a kiváló hegesztőáram-szabályzás. Fentiek miatt közműépítő, karbantartó és építőipari cégeknek ajánljuk elsősorban. Dízelmotoros áramfejlesztők 20 kva-tól 20 kva-től általában már csak dízelmotoros (vagy gázmotoros) áramfejlesztőket használnak. A gázmotoros áramfejlesztők csak akkor gazdaságosak, ha üzemelésük folyamatos. Ezek az áramfejlesztők telepített berendezések, amiknél a gép hűtővizét fűtésre vagy melegvíz előállítására is hasznosítják, és a termelt energiát visszatáplálják a villamos hálózatba. Ezek a gépek nagyobb beruházást igényelnek, és csak folyamatos üzemelés mellett térül meg a befektetett összeg. A hálózatkiesések miatti feszültségpótlásra, valamint építőipari és más munkahelyeken dízelmotoros áramfejlesztőket használnak. A gépek beszerzése előtt a következőkre kell figyelni, és kiválasztáskor mérlegelni: Mindenképpen kiváló minőségű dízel meghajtómotort kell választani, mert a gépek indítása, üzemelése így problémamentes lesz. Mi a DEUTZ dízelmotoros áramfejlesztőket ajánljuk, mert ezek a motorok megbízhatóak, hosszú élettartamúak, kevés karbantartást igényelnek és jó szerviz-ellátottságúak. Ebben a teljesítménykategóriában a generátorok elektronikus feszültségszabályzásúak. A gép teljesítményét tervezzék az üzemeltetni kívánt fogyasztók fölé a fogyasztó jellegétől függően kellő mértékben! (akár három-ötszörös teljesítmény is szükséges lehet pl. nagy aszinkron motoros berendezés közvetlen indításakor). Számoljanak az esetleges későbbi nagyobb teljesítményigénnyel. Ha stabil frekvenciát igénylő fogyasztónk van, elektronikus fordulatszám-szabályzású motorral rendeljék áramfejlesztőt, vagy pedig túl kell méretezni a motor teljesítményét.

6 Automatikus vagy kézi indítású gépre van szükség? Az automatikus indítású gép hálózati hiba esetén kezelő nélkül is elindítja az áramfejlesztőt, és a generátort összekapcsolja a fogyasztóval. Az automatika a DKG-207, DKG-307, DKG-504 vagy DKG-705. Csendesített burkolattal ellátott vagy burkolat nélküli legyen a gép? Amennyiben csendesített kivitelű gép szükséges, úgy 1500/perc fordulatszámú gép a jó választás. Ezek a gépek azontúl hogy csendesebb üzeműek, lényegesen hosszabb élettartamúak is. Kültéren elhelyezett gépek csak burkolattal ellátottak lehetnek. Amennyiben a gép változó munkahelyeken üzemel, utánfutóra épített kivitelű legyen? Az utánfutó lehet egytengelyes (750 kg-ig), és ikertengelyes ( kg-ig). A vonórúd csatlakozása lehet gömbfejes, vagy szemes kivitelű. A kapcsolási magasság lehet fix magasságú vagy változtatható magasságú. (Ez utóbbi költségesebb) Az utánfutó lehet továbbá közúti közlekedésre alkalmas, rendszámmal ellátott, vagy olyan kivitel, amit csak munkahelyen vontatnak, így rendszámmal nem ellátottak. Dízelmotoros gépeknél figyelni kell arra, hogy a névleges teljesítmény 30 %-a alatti tartós használatnál jelentős olajfogyasztás léphet fel, mivel a motor nem tudja elérni az üzemi hőmérsékletet. Ez a kipufogórendszer elolajosodásást eredményezi. Ezért nem javasolt tartósan túl kis terheléssel üzemeltetni a dízelmotort. Az utóbbi időben jelentősen megnőtt a kétes vállalkozások által bizonytalan forrásból beszerzett és gyenge minőségű gépek kereskedelme. Ezen gépek jelentős része hamisítvány, szervizháttér nélkül, valamint általában a forgalmazók is csak addig találhatók meg, amíg eladják a gépet. Ilyen gép megvásárlása felesleges pénzkidobás, mert a legkisebb hibás alkatrésznél is a gép örökre használhatatlanná válhat. Reméljük, ismertetőnkkel segítünk Önnek kiválasztani a tevékenységéhez legcélszerűbb áramfejlesztőt. Munkatársaink akár a helyszínen is tanácsokkal tudja ellátni Önöket. A kiválasztáson túl gyakorlatilag minden teljesítmény-kategóriában versenyképes árú és minőségű gépeket tudjuk kínálni vásárlóinknak. A gép megvásárlása után szervizünk a gépek karbantartásában, az esetleges hibák kijavításában is segítséget nyújt Önöknek.
