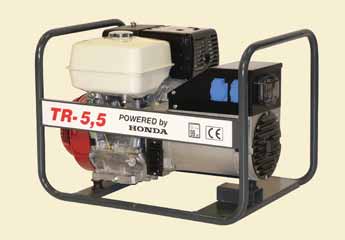

1 áramfejlesztők benzinmotoros A HONDA benzinmotoros áramfejlesztők kiválóan alkalmasak építési munkahelyek áramellátására, hálózati feszültség pótlására. A HONDA benzinmotor igen hosszú élettartamot és gazdaságos üzemeltetést biztosít. Kedvező az üzemanyagfogyasztása, csekély a karbantartási igénye, valamint a szerviz- és alkatrészellátottság is kiváló. Az áramfejlesztők kondenzátoros, kompaund vagy elektronikus feszültségsza- Egyfázisú típusok: Típus Max. teljesítmény: cos fi: Motor típusa Motorteljesítmény: KW Fogyasztás liter/óra Méret cm Tömeg kg bályzású szinkron generátorral vannak szerelve. A kondenzátoros és kompaund szabályzású generátorokat inkább ipari fogyasztók, elektromos kisgépek áramellátására javasoljuk. Különösen precíz feszültség szükségessége esetén (pl. számítógépek közvetlen üzemeltetésére) elektronikus feszültségszabályzású generátorokat ajánlunk (AVR), amelyeknek a terhelés változása esetén is stabilabb és a feszültsége. Ha a gépeket hálózati feszültség kimaradásának önműködő pótlására kívánják használni, DKG-207 indító-átkapcsoló automatikát ajánlunk. TR-2,2 2,2 kva 9,5 A 1 GX-160 3,6 1,1 50x38x38 32 TR-2,5 2,5 kva 10,8 A 1 GX-160 3,6 1,2 58x40x40 38 TR-2,5 avr 2,5 kva 10,8 A 1 GX-160 3,6 1,2 58x40x40 38 TR-3E avr 3 kva 13 A 1 GX-200 4,1 1,5 58x40x40 40 TR-3,3 3,3 kva 14 A 1 GX-200 4,1 1,6 58x40x40 40 TR-5E 5 kva 21 A 0,8 GX ,2 70x50x50 58 TR-5E avr 5 kva 21 A 0,8 GX ,2 75x50x50 60 TR-6E 6 kva 26 A 0,8 GX-390 8,2 2,6 70x50x50 71 TR-7E 7 kva 30 A 0,8 GX-390 8,2 2,7 70x50x50 75 TR-7E avr 7 kva 30 A 0,8 GX-390 8,2 2,7 85x50x50 78 TR-13E 13 kva 56 A 0,8 GX ,5 4,2 110x60x TR-13E avr 13 kva 56 A 0,8 GX ,5 4,2 110x60x60 116

2 POWERED by Minden gép üzemanyaga 95-ös oktánszámú ólommentes benzin, a fordulatszám 3000/perc. A fogyasztási adatok teljes terhelésre vonatkoznak, a gyakorlatban a fogyasztás a megadatoktól lényegesen kisebb. A GX-160, 200, 270, 390 típusú motorral szerelt típusok berántósak, a GX-630 típusúak önindítósak. A gépek alapkeretre szerelt, burkolatlan kivitelűek. A zajszint 95 db alatt. A védettség IP23. A motorokról bővebb információ a honlapon. Háromfázisú típusok: Típus Maximális teljesítmény: Háromfázis: Egyfázis: Motor típusa Motorteljesítmény: KW Fogyasztás liter/óra Méret cm Tömeg kg TR-5,5 5,5 kva 8 A 4 kva GX ,2 70x50x50 72 TR-6,5 7 kva 10 A 4 kva GX-390 8,2 2,2 70x50x50 75 TR-6,5 avr 7 kva 10 A 2,3 kva GX-390 8,2 2,6 75x50x50 76 TR kva 20 A 3 x 4 kva GX ,5 4,2 110x60x TR-14 avr 14 kva 20 A 3 x 4 kva GX ,5 4,2 110x60x A háromfázisú típusoknál a cos fi =0,8. Rendelhető kiegészítők: Önindítós kivitel Beépített fi relé Voltmérő üzemóra számláló Hordkerék DKG-207 indító automatika DKG-207 INDÍTÓ-ÁTKAPCSOLÓ AUTOMATIKA: A DKG-207 automatikát olyan áramfejlesztők vezérléséhez alkalmazhatók, ahol az áramfejlesztőt a villamos hálózat kieseése idején emberi beavatkozás nélkül kell elindítani és a fogyasztót az áramfejlesztőre kapcsolni. A beépített átkapcsolóegység villamosan és mechanikusan is reteszelve van a generátor és a hálózat véletlen összekapcsolása ellen. A vezérlőegységet mikroprocesszor vezérli, könnyen áttekinthető billentyűzet és digitális kijelző gondoskodik az automatika paramétereinek beállításáról, és a mért villamos értékek kijelzéséről. Az automatika a következő elven működik: Készenléti helyzetben fi gyeli a villamos hálózat paramétereit, tölti az áramfejlesztő akkumulátorát. Ha a hálózat paraméterei eltérnek a beállított értékektől, elindítja az áramfejlesztőt. A generátor felfutása után a fogyasztót a generátor táplálja tovább. A hálózat visszatérte után a generátort készenléti helyzetbe állítja, a hálózatot a fogyasztóra kapcsolja.

3 A HONDA benzinmotoros hegesztő-áramfejlesztők kiválóan alkalmasak építési munkahelyek áramellátására, és munkahelyi hegesztésekre. Ezen generátorokat inkább ipari fogyasztók, kisgépek áramellátására javasoljuk. Kis méretük és tömegük ellenére nagy hegesztőáramot tudnak leadni, így közműépítő és karbantartó vállalkozások ideális gépe lehet. A HONDA benzinmotor igen hosszú élettartamot és gazdaságos üzemeltetést biztosít. Kedvező az üzemanyagfogyasztása, csekély a karbantartási igénye, valamint a szerviz- és alkatrészellátottság is kiváló. benzinmotoros hegesztő-áramfejlesztők - A hegesztő elektródák átmérője az elektróda tí pusának függvényében változhat. - Bekapcsolási idő: 35 %. - Minden gép üzemanyaga 95-ös oktánszámú ólom mentes benzin. - A védettség IP A fogyasztási adatok teljes terhelésre vonatkoznak, a gyakorlatban a fogyasztás a megadatoktól lényegesen kisebb. - A GX-270, 390 típusú motorral szerelt típusok berántósak, a GX-630 típusúak önindítósak. - A gépek alapkeretre szerelt, burkolatlan kivitelűek. - - A zajszint 95 db alatt minden típusnál. - A motorfordulatszám 3000/perc a cos fi =0,8. Rendelhető kiegészítők: Önindítós kivitel Beépített fi relé Voltmérő üzemóra számláló Hordkerék Szerelt hegesztőkábel Típus Villamos teljesítmény Egyfázis Háromfázis HONDA motor típus / telj Hegesztőáram Hegesztőelektróda Fogyasztás liter/óra Méret cm Tömeg kg TRH kva 170 A AC 3 mm GX270 / 6 kw 2,1 75x50x50 76 TRH kva 200 A AC 4 mm GX390 / 8,2 kw 2,6 85x50x50 85 TRH-171 3,5 kva 5,5 kva 170 A DC 3 mm GX270 / 6 kw 2,1 85x50x50 82 TRH-221 3,5 kva 6,5 kva 200 A DC 4 mm GX390 / 8,2 kw 2,6 85x50x50 86 TRH kva 8 kva 300 A DC 6 mm GX630 / 15,5 kw 4,2 110x60x60 126

4 KOHLER benzinmotoros áramfejlesztők A KOHLER benzinmotorok az USA-ban fejlesztett, megbízható, gazdaságos üzemű és hosszú élettartamú motorok. E motorokkal gyártott áramfejlesztők kiválóan alkalmasak építési munkahelyek áramellátására, hálózati feszültség pótlására. Az áramfejlesztők kondenzátoros vagy kompaund szabályzású szinkron generátorral vannak szerelve. Ezen áramfejlesztőket inkább ipari fogyasztók, kisgépek áramellátására javasoljuk. j Típus Villamos teljesítmény Cos fi Kohler motor Motorteljesítmény Fogyasztás Méret Tömeg Egyfázis Háromfázis típusa liter/óra cm kg TR-2,8 K 2,8 kva 1 SH265 4,1 kw 1,2 58x42x42 35 TR-3,3 K 3,3 kva 1 CH270 4,4 kw 1,5 58x42x42 41 TR-5E K 5 kva 1 CH395 7,1 kw 2,2 70x50x50 62 TR-6E K 6 kva 1 CH440 8,9 kw 2,6 70x50x50 78 TR-5,5 K 4 kva 5,5 kva 0,8 CH395 7,1 kw 2,2 70x50x50 74 TR-6,5 K 4 kva 7 kva 0,8 CH440 8,9 kw 2,6 70x50x50 80 Hegesztő-áramfejlesztők A KOHLER benzinmotoros hegesztő-áramfejlesztők kiválóak építési munkahelyek áramellátására és munkahelyi hegesztésre. Kis méretük és tömegük ellenére nagy hegesztőáramot tudnak leadni, így közműépítő és karbantartó vállalkozások ideális gépe lehet. Típus Villamos teljesítmény Hegesztő- Hegesztő- Kohler motor Fogyasztás Méret Tömeg Egyfázis Háromfázis áram elektróda típus / telj liter/óra cm kg TRH-170 K 5 kva 170 A AC 3 mm CH395 / 7,1 kw 2,2 75x50x50 76 TRH-200 K 7 kva 200 A AC 4 mm CH440 / 8,9 kw 2,6 85x50x50 85 TRH-221 K 3,5 kva 6,5 kva 200 A DC 4 mm CH440 / 8,9 kw 2,6 85x50x50 86 A hegesztő elektródák átmérője az elektróda típusának függvényében változhat. Bekapcsolási idő: 35 %, cos fi =0,8. Minden gép üzemanyaga 95-ös oktánszámú ólommentes benzin. A fogyasztási adatok teljes terhelésre vonatkoznak, a gyakorlatban a fogyasztás a terheléstől függ, a megadott adatoktól kisebb. A gépek alapkeretre szerelt, burkolatlan kivitelűek, berántós indításúak. A zajszint 95 db, védettség: IP23.

5 LOMBARDINI dízelmotoros áramfejlesztők A LOMBARDINI dízelmotoros áramfejlesztők kiválóan alkalmasak építési munkahelyek áramellátására, hálózati feszültség pótlására. A dízelmotor igen hosszú élettartamot és gazdaságos üzemeltetést biztosít. Kedvező az üzemanyagfogyasztása, csekély a karbantartási igénye. A benzinmotornál magasabb árat a nagyobb nyomaték ellensúlyozza, ami nagy villanymotorok indításánál lehet kedvező. Mindegyik motor önindítós, a védettség IP23. A TR-12L típus 1500/perc fordulatszámú, ezért ez különösen hosszú élettartamú. Ha a gépeket hálózati feszültség kimaradásának önműködő pótlására kívánják használni, DKG-207 indító-átkapcsoló automatikát ajánlunk. TÍPUS TR-6E L TR-8E L TR-6,5 L TR-8,0 L TR-12 L TR-20 L TRH-200 L hegesztő TRH-221 L hegesztő TRH-250 L hegesztő Feszültség: 230 V 230 V 3*400 V 3*400 V 3*400 V 3*400 V 230 V 3*400 V 3*400 V Teljesítmény 3 fázison:.... 6,5 kva 8 kva 12 kva 19 kva.. 6,5 kva 8 kva 1 fázison: 6 kva 8 kva 4 kva 4 kva 4 kva 3 x 6 kva 6 kva 3,5 kva 3 kva cos fi : 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 0,8 Áramerősség 3 fázison:.... 9,2 A 11,4 A 17 A 27 A.. 9,2 A 11,5 A 1 fázison: 26 A 34 A 17,4 A 17,4 A 17 A 27 A 26 A 15 A 11,5 A Hegesztőáram: A - AC 200 A - DC 250 A - DC Bekapcsolási idő: 35% 35% 35% Generátor: MECC ALTE MECC ALTE MECC ALTE MECC ALTE SINCRO MECC ALTE SINCRO SINCRO SINCRO S20W-95 S20W-130 T16F-160 T20FS-130 FT4MDS ECO3-2LN/2 ED200 ED220 FW250 Szabályzás: kondenzátor kondenzátor kompaund kompaund kompaund AVR kompaund kompaund kompaund Motor: 15LD400 15LD500 15LD400 15LD500 9LD625/2 9LD625/2 15LD400 15LD400 9LD625/2 dízel dízel dízel dízel dízel dízel dízel dízel dízel Indítás: kézi / önind. kézi / önind. kézi / önind. kézi / önind. önindító önindító kézi / önind. kézi / önind. önindító Motor telj.: 7,3 kw 8,8 kw 7,3 kw 8,8 kw 10,7 kw 18,8 kw 7,3 kw 7,3 kw 10,7 kw Fordulatszám: 3000 / min / min / min / min / min / min / min / min / min. Lökettérfogat: 401 ccm 505 ccm 401 ccm 505 ccm 1248 ccm 1248 ccm 401 ccm 401 ccm 1248 ccm Tank: 5 l 5 l 5 l 5 l 10 l 10 l 5 l 5 l 10 l Tömeg: 91 kg 96 kg 91 kg 96 kg 196 kg 204 kg 98 kg 98 kg 196 kg Méret / cm: 75x55x55 75x55x55 75x55x55 75x55x55 125x60x70 125x60x70 85x55x55 85x55x55 125x60x70

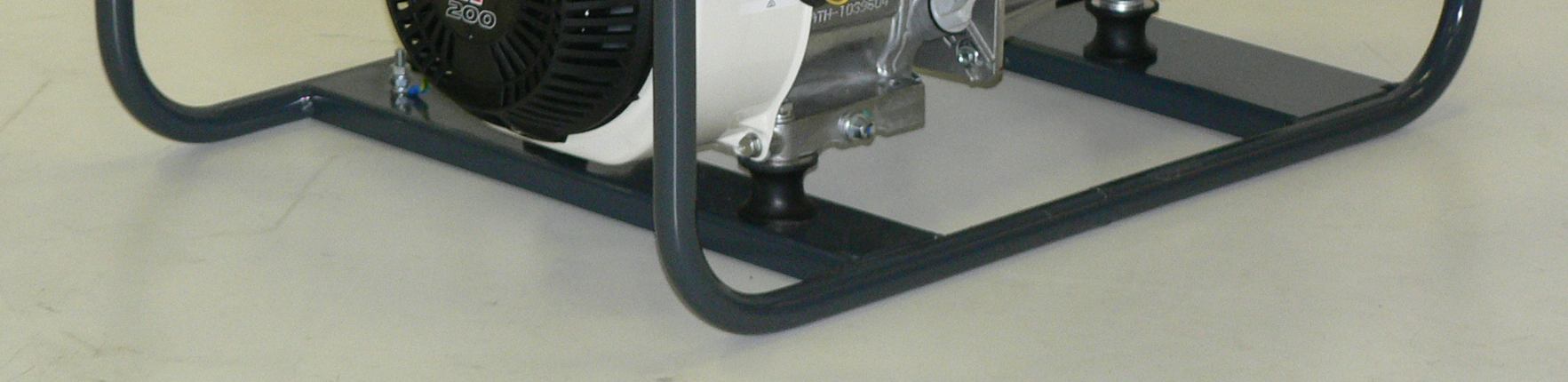

6 TR-2,2 C; TR-3,3 C áramfejlesztő A Honda legújabb sorozatú motorjaival meghajtott áramfejlesztők kedvező beszerzési árukkal és kiváló minőségükkel tűnnek ki a hasonló termékek közül. A Honda a GP sorozatú motorokat a "félprofi" kategóriába sorolja, alkalmasak iparszerű felhasznlásra. Típus: TR-2,2 C TR-3,3 C Feszültség: 230 V 230 V Frekvencia: 50 Hz 50 Hz Vill. teljesítmény: 2,2 kva / 2 kw 3,3 kva / 3 kw Áramerősség: 9,5 amper 14 amper Generátor: MECC ALTE MECC ALTE Szinkron generátor Szinkron generátor Meghajtómotor: Honda benzinmotor Honda benzinmotor Típusa: GP-160 GP-200 négyütemű - OHV négyütemű - OHV Max. telj: 3,6 kw 4,1 kw Fordulatszám: 3000 / min / min. Lökettérf: 163 ccm 196 ccm Max. nyomaték: 10,3 Nm 12,4 Nm Motorolaj kapacitás: 0,6 liter 0,6 liter Max. fogyasztás: 1 liter/óra 1,2 liter/óra Indítás: kézi kézi Tank: 3,1 liter 3,1 liter Tömeg: 36 kg 38 kg Méret: 560 x 390 x 390 mm 600 x 440 x 400 mm Csatlakozó aljzatok: 2 db egyfázisú aljzat 2 db egyfázisú aljzat Zajszint: 95 db(a) 95 db(a) A gép alkalmas ipari felhasználásra, de tartós terhelés esetén inkább a GX sorozatú motort javasoljuk. A motor-teljesítményadatok SAE J1349 szerinti nettó teljesítmények. A HONDA meghajtómotor hosszú élettartamot, megbízható működést és alacsony üzemeltetési költséget eredményez. A gépekre a Honda a évre kedvező bevezetési árakat biztosít.

7 KOHLER dízelmotoros áramfejlesztők 63 kva-ig A KOHLER dízelmotoros áramfejlesztők kiválóan alkalmazhatók építési, hibaelhárítási, katasztrófa-elhárítási munkahelyeken. Széleskörűen alkalmazható a mezőgazdaságban, vízgazdálkodásban, árvízvédelemben. Áramkimaradások esetén vésztartalékként használható, automatikus indítás-átkapcsolással is rendelhető (HDK). A gépek meghajtása a legújabb fejlesztésű vízhűtéses dízelmotorral történik. A KOHLER dízelmotor USA fejlesztésű, Olaszországban, a legmodernebb, automatizált gyártósoron készül. Erős, strapabíró, megbízható, gazdaságos üzemű és hosszú életű. Kedvező üzemanyag fogyasztás jellemzi. Külön megemlítendő a motorcsalád 500 üzemórás szerviz-ciklusa, ami gazdaságos használhatóságot jelent az üzemeltetés / karbantartás területén is, így tovább csökkenti az üzemeltetési költséget. A motorcsalád több nemzetközi innovációs díjat nyert, többek között elnyerte Az év dízelmotorja díjat. A generátor-egység elektronikus feszültség-szabályzású szinkron generátor, az olasz Mecc Alte cég terméke. A vezérlés digitális vezérlőpanellel történik, ez védi a motort a károsodásoktól, kijelzi a villamos adatokat. A gépek jellemzője a kis méret és tömeg, gazdaságos üzemelés valamint hosszú élettartam. Az alváz tűzihorganyzott, a burkolat horganylemezből készül. Az üzemanyagtank rozsdamentes kivitelű. Így a gép korrózió elleni védelme is magasfokú, ami hosszútávú értékállóságot is jelent. A gép egytengelyes utánfutóra is építhető. A vonórúd 450 mm kapcsolási magasságú gömbfejes, vagy változtatható kapcsolási magasságú vonószemes. Műszaki vizsgával és rendszámmal ellátott. Egypontos emelőszemmel rendelkezik. Műszaki adatok: TR-20 KV TR-27 KV TR-37 KV TR-40 KV TR-60 KV Feszültség: 400 V 400 V 400 V 400 V 400 V Fázisszám: Folyamatos elektromos teljesítmény: 20 kva 26 kva 37 kva 42 kva 63 kva Teljesítmény változó terhelésnél 21 kva 28 kva 40 kva 43 kva 65 kva cos fi: 0,8 0,8 0,8 0,8 0,8 Áramerősség fázisonként: 28 A 37 A 52 A 60 A 90 A Frekvencia: 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz Meghajtómotor: KDI 1903M KDI 2504M KDI 2504TM KDI 2504TM KDI 3404TM Teljesítmény: 19,5 kw 25,1 kw 37 kw 41 kw 62 kw Hengerek száma: Hűtés: water water water water water Fordulatszám: 1500/min 1500/min 1500/min 1500/min 1500/min Max. fogyasztás: 4,5 liter/h 6,2 liter/h 7,5 liter/h 8 liter/h 11 liter/h Üzemanyagtartály: 40 liter 50 liter 60 liter 60 liter 80 liter Generátor: Mecc Alte Mecc Alte Mecc Alte Mecc Alte Mecc Alte Befoglaló méretek (cm): 175x95x90 175x95x90 190x95x93 190x95x93 210x110x98 Tömeg: 570 kg 650 kg 750 kg 750 kg 900 kg Zajszint burkolattal: (LWA) 96 db(a) 96 db(a) 96 db(a) 96 db(a) 96 db(a) A méret-, tömeg- és zajszint adatok a burkolt kivitelre érvényesek.

8 A vezérlő- és csatlakozópanel TR-40 KV kültéri burkolattal A motorvezérlés TE809 típusú motorvezérlővel történik. A TE809 gondoskodik a motor védelméről, valamint kijelzi a villamos paramétereket. A csatlakozók igény szerintiek lehetnek. A gép beépített ÉV relével rendelkezik. A burkolattal ellátott kivitel kültérben üzemeltethető és tárolható bármilyen időjárási viszonyok mellett. Mindemellett jelentősen csökkenti a zajkibocsájtást. TR-40 KV speciális vonórúddal AT207 indító-átkapcsoló automatika (HDK) Az AT207 automatika olyan áramfejlesztők vezérlésénél alkalmazható, ahol a villamos hálózat kiesésekor az áramfejlesztőt emberi beavatkozás nélkül szükséges elindítani és feszültségét a fogyasztóra kapcsolni. A beépített kapcsolóegység villamosan és mechanikusan is reteszelve van a generátor és a hálózat véletlen összekapcsolása ellen. A vezérlőegység használatáról könnyen áttekinthető billentyűzet gondoskodik. A panelen beállíthatók és megtekinthetők a kapcsolási paraméterek, kijelzi a mért villamos értékeket, és jelzi az esetlegesen előforduló hibákat, eseményeket. Az automatika készenléti helyzetben figyeli a hálózat villamos paramétereit és tölti a gép akkumulátorát. Hálózati feszültség kimaradása vagy más hiba esetén automatikusan elindítja a gépet, és teljesítményét a fogyasztóra kapcsolja. A hálózat helyreállásáig emberi beavatkozás nélkül táplálja a fogyasztót, majd a hálózat helyreállásakor ezt a fogyasztóra kapcsolja, és a generátort újra készenléti helyzetbe állítja. GPS modem beépítésével a gép teljes ellenőrzése és vezérlése okostelefonról vagy tabletről is lehetséges. A telefonon megtekinthetők a hálózat és a gép paraméterei, valamint távolról indítható és leállítható az egység.

9 Dízelmotoros áramfejlesztők 35 kva-ig A Lombardini dízelmotoros áramfejlesztők kiválóan alkalmazhatók hálózati feszültség kimaradása esetén szükség-áramellátás céljára, építési és más ideiglenes munkahelyek és telepek árammal való ellátására. A motorok gazdaságos üzemű és megbízható kivitelűek. Tartós üzemre az 1500/perc fordulatszámú motorokat javasoljuk, ezek kisebb zajszintűek. A 3000/perc fordulatszámú motorok zajosabbak, ezért inkább tartalék áramforrásként ajánljuk. A gépek főbb jellemzői: Motor: Az áramfejlesztők az olasz LOMBARDINI vízhűtéses, generátor meghajtásra kialakított dízelmotorjaival vannak szerelve. Ezek a motorok megfelelnek az európai környezetvédelmi emissziós normáknak, gazdaságos üzemelésűek, és hosszú élettartamúak. Generátor: A generátoregység Mecc Alte vagy Sincro gyártmányú, elektronikus feszültség-szabályzású, kefenélküli szinkron generátor. Felépítésükből adódóan nem igényelnek karbantartást. Vezérlés: A gépegység vezérlése digitális vezérlőpanellal történik. A vezérlőpanel figyeli a motor technikai paramétereit (olajnyomás, vízhőfok, töltés, üzemóra, stb.), és a megengedett értékek túllépése esetén leállítja a motort, így megóvja a károsodástól. A panel kijelzi továbbá a generátor villamos paramétereit is. (feszültségek, fázisáramok, frekvencia, akkumulátor feszültség, üzemóra). Túláram esetén vészjelzést ad, majd leállítja a generátort. A túláram-védelemről emellett kismegszakító gondoskodik. Alváz burkolat: Az alváz a kültéri kiviteleknél tűzihorganyzással védett a korrózió ellen. A burkolat acéllemezből készül, porszórásos festési eljárással védett, és hangszigetelő anyaggal burkolt. Igény esetén speciális színezéssel is rendelhető. Műszaki adatok: Típus: TR-8 LV TR-15 LV TR-20 LV TR-16 LV TR-22 LV TR-27 LV TR-35 LV Feszültség: 400 V 400 V 400 V 400 V 400 V 400 V 400 V Fázisszám: Elektromos teljesítmény: 8 kva 15 kva 20 kva 16 kva 22 kva 27 kva 35 kva cos fi: 0,8 0,8 0,8 0,8 0,8 0,8 0,8 Áramerősség fázisonként: 11,4 amper 21,5 amper 28,5 amper 22,8 amper 31 amper 38,5 amper 50 amper Frekvencia: 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz Meghajtómotor: LDW 1003 LW 1603 LW 2204 LDW 1003 LDW 1404 LW 1603 LW 2204 Teljesítmény: 8,5 kw 15,5 kw 19,5 kw 16,5 kw 22 kw 27,6 kw 34,5 kw Hengerek száma: Hűtés: vízhűtés vízhűtés vízhűtés vízhűtés vízhűtés vízhűtés vízhűtés Fordulatszám: 1500/perc 1500/perc 1500/perc 3000/perc 3000/perc 3000/perc 3000/perc Max.fogyasztás: 2,2 liter/óra 4,1 liter/óra 5,2 liter/óra 4,4 liter/óra 5,8 liter/óra 6,8 liter/óra 8,6 liter/óra Üzemanyagtartály: 40 liter 40 liter 40 liter 40 liter 50 liter 50 liter 50 liter Generátor: Mecc Alte Sincro Sincro Mecc Alte Mecc Alte Mecc Alte Mecc Alte Befoglaló méretek: (cm) 155x85x80 155x85x80 155x85x80 155x85x80 175x95x90 175x95x90 175x95x90 Tömeg: 320 kg 420 kg 450 kg 330 kg 420 kg 480 kg 540 kg Zajszint burkolattal: (7m) 70 db(a) 70 db(a) 70 db(a) 82 db(a) 82 db(a) 82 db(a) 82 db(a) A méret- és tömeg- és zajszint adatok a burkolt kivitelre érvényesek.

10 Alapkivitel Ennél a változatnál az összeépített motor-generátoregység festett acélváz alapkeretre van helyezve. A keret és a gépegység közé speciális rezgéscsillapító van beépítve. Az alvázba van építve az üzemanyagtartály. Burkolattal ellátott kivitel Az acél alvázra az időjárás káros hatásaitól védő burkolat van szerelve. A burkolat alatt helyezkedik el a kipufogódob is. Kültéren történő telepítésnél javasoljuk, mert így a gép bárhol, bármilyen időjárási körülmények között használható. Az alváz tűzihorganyzott kivitelben készül. Utánfutóra épített kivitel Amennyiben gyakran változó munkahelyen használják, javasoljuk a gépek műszaki vizsgáztatott és rendszámmal ellátott utánfutóra építését. Az alváz tűzihorganyzott kivitelben készül. DKG-307 indító-átkapcsoló automatika A DKG-307 automatika olyan áramfejlesztők vezérlésénél alkalmazható,ahol az áramfejlesztőt a villamos hálózat kiesése esetén emberi beavatkozásnélkül kell elindítani és a fogyasztóra kapcsolni. A beépített kapcsolóegység villamosan és mechanikusan is reteszelve van a generátor és a hálózat véletlen összekapcsolása ellen. A vezérlőegység egyszerű használatáról könnyen áttekinthető billentyűzet és digitális kijelző gondoskodik. A panelen beállíthatók és megtekinthetők az automatika kapcsolási paraméterei, kijelzi a mért villamos értékeket, jelzi az esetlegesen előforduló hibákat. Az automatika készenléti helyzetben figyeli a hálózat villamos paramétereit és tölti a gép akkumulátorát. Hálózati feszültség kimaradása, vagy más hibajel esetén automatikusan elindítja a gépet, teljesítményét a fogyasztóra kapcsolja, és a hálózat visszatértéig emberi beavatkozás nélkül táplálni tudja a fogyasztót. A villamos hálózat helyreállása után a fogyasztót a hálózatra kapcsolja, a generátort újra készenléti helyzetbe állítja.

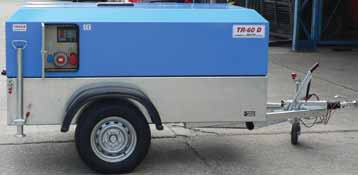

11 Dízelmotoros áramfejlesztők 60 kva-ig A DEUTZ dízelmotoros áramfejlesztők kiválóan alkalmazhatók hálózati feszültség kimaradása esetén szükség-áramellátás céljára, építési, mezőgazdasági és más ideiglenes munkahelyek és telepek árammal való ellátására. A motorok gazdaságos üzeműek és megbízható működésűek. A motorok 1500/perc fordulatszámúak, így alacsony zajszintűek, és igen hosszú élettartamúak. A gépek főbb jellemzői: Motor: Az áramfejlesztők a német DEUTZ olajhűtéses, generátor meghajtásra kialakított dízelmotorjaival vannak szerelve. Ezek a motorok megfelelnek az európai környezetvédelmi emissziós normáknak, gazdaságos üzemelésűek, és igen hosszú élettartamúak. Generátor: A generátoregység Mecc Alte vagy Sincro gyártmányú, elektronikus feszültség-szabályzású, kefenélküli szinkron generátor. Felépítésükből adódóan nem igényelnek karbantartást. Vezérlés: A gépegység vezérlése digitális vezérlőpanellal történik. A vezérlőpanel figyeli a motor technikai paramétereit (olajnyomás, hőfok, töltés, üzemóra, stb.), és a megengedett értékek túllépése esetén leállítja a motort, így megóvja a károsodástól. A panel kijelzi továbbá a generátor villamos paramétereit is. (feszültségek, fázisáramok, frekvencia, akkumulátor feszültség, üzemóra). Túláram esetén vészjelzést ad, majd leállítja a generátort. A túláram-védelemről emellett kismegszakító gondoskodik. Alváz burkolat: Az alváz a kültéri kiviteleknél tűzihorganyzással védett a korrózió ellen. A burkolat acéllemezből készül, porszórásos festési eljárással védett, és hangszigetelő anyaggal burkolt. Igény esetén speciális színezéssel is rendelhető. Műszaki adatok: Típus: TR-13 D TR-20 D TR-30 D TR-40 D TR-60 D Elektromos teljesítmény: 13 kva 20 kva 30 kva 40 kva 60 kva 10,4 kw 16 kw 24 kw 32 kw 48 kw Áramerősség: 18,5 A 28 A 42 A 57 A 86 A Cosfi: 0,8 0,8 0,8 0,8 0,8 Frekvencia: 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz Meghajtómotor: Deutz dízel Deutz dízel Deutz dízel Deutz dízel Deutz dízel Típusa: F2M2011 F3M2011 F4M2011 BF4M2011 BF4M2011C Teljesítmény: 13 kw 20,4 kw 29,4 kw 39,2 kw 54,7 kw Hengerek száma: Hűtés: olajhűtés olajhűtés olajhűtés olajhűtés olajhűtés Fordulatszám: 1500/perc 1500/perc 1500/perc 1500/perc 1500/perc Max. fogyasztás: 2,8 liter/óra 4,5 liter/óra 6,8 liter/óra 8,5 liter/óra 11 liter/óra Fajlagos fogyasztás: 225 g/kwh 225 g/kwh 220 g/kwh 215 g/kwh 225 g/kwh Üzemanyagtartály: 40 liter 40 liter 60 liter 60 liter 80 liter Generátor: Mecc Alte Mecc Alte Mecc Alte Mecc Alte Mecc Alte Sincro Sincro Sincro Sincro Sincro Méretek (cm): alapkivitel: 145x95x70 155x95x70 165x95x70 165x95x70 185x95x110 burkolattal: 165x95x90 175x95x90 190x95x90 190x95x90 210x110x100 Tömeg burkolattal: 600 kg 680 kg 720 kg 750 kg 1000 kg Zajszint: 68 db(a) 70 db(a) 70 db(a) 70 db(a) 72 db(a)

12 Alapkivitel Ennél a változatnál az összeépített motor-generátoregység festett acélváz alapkeretre van helyezve. A keret és a gépegység közé speciális rezgéscsillapító van beépítve. Az alvázba van építve az üzemanyagtartály. Burkolattal ellátott kivitel Az acél alvázra az időjárás káros hatásaitól védő burkolat van szerelve, ami a zajszintet is csökkenti. A burkolat alatt helyezkedik el a kipufogódob is. Kültéren történő telepítésnél javasoljuk, mert így a gép bárhol, bármilyen időjárási körülmények között használható. Az alváz tűzihorganyzott kivitelű. Utánfutóra épített kivitel Amennyiben gyakran változó munkahelyen használják, javasoljuk a gépek műszaki vizsgáztatott és rendszámmal ellátott utánfutóra építését. Igény esetén változtatható kapcsolási magasságú vonórúddal is rendelhető, ami vonószemes csatlakozással nagyteherautóval is vontatható. DKG-307 indító-átkapcsoló automatika: A DKG-307 automatika olyan áramfejlesztők vezérlésénél alkalmazható, ahol az áramfejlesztőt a villamos hálózat kiesése esetén emberi beavatkozás nélkül kell elindítani és a fogyasztóra kapcsolni. A beépített kapcsolóegység villamosan és mechanikusan is reteszelve van a generátor és a hálózat véletlen összekapcsolása ellen. A vezérlőegység egyszerű használatáról könnyen áttekinthető billentyűzet és digitális kijelző gondoskodik. A panelen beállíthatók és megtekinthetők az automatika kapcsolási paraméterei, kijelzi a mért villamos értékeket, jelzi az esetlegesen előforduló hibákat. Az automatika készenléti helyzetben figyeli a hálózat villamos paramétereit és tölti a gép akkumulátorát. Hálózati feszültség kimaradása, vagy más hibajel esetén automatikusan elindítja a gépet, teljesítményét a fogyasztóra kapcsolja, és a hálózat visszatértéig emberi beavatkozás nélkül táplálni tudja a fogyasztót. A villamos hálózat helyreállása után a fogyasztót a hálózatra kapcsolja, a generátort újra készenléti helyzetbe állítja.

13 Dízelmotoros áramfejlesztők 50 kva-ig 3000/perc fordulatszámmal A DEUTZ dízelmotoros áramfejlesztők kiválóan alkalmazhatók hálózati feszültség kimaradása esetén szükség-áramellátás céljára, építési, mezőgazdasági és más ideiglenes munkahelyek és telepek árammal való ellátására. A motorok gazdaságos üzeműek és megbízható működésűek. A motorok 3000/perc fordulatszámúak, ezért magasabb zajszintűek. Emiatt inkább tartalék áramforrásként javasoljuk. A gépek főbb jellemzői: Motor: Az áramfejlesztők a német DEUTZ olajhűtéses, generátor meghajtásra kialakított dízelmotorjaival vannak szerelve. Ezek a motorok megfelelnek az európai környezetvédelmi emissziós normáknak, gazdaságos üzemelésűek, és igen hosszú élettartamúak. Generátor: A generátoregység Mecc Alte vagy Sincro gyártmányú, elektronikus feszültség-szabályzású, kefenélküli szinkron generátor. Felépítésükből adódóan nem igényelnek karbantartást. Vezérlés: A gépegység vezérlése digitális vezérlőpanellal történik. A vezérlőpanel figyeli a motor technikai paramétereit (olajnyomás, hőfok, töltés, üzemóra, stb.), és a megengedett értékek túllépése esetén leállítja a motort, így megóvja a károsodástól. A panel kijelzi továbbá a generátor villamos paramétereit is. (feszültségek, fázisáramok, frekvencia, akkumulátor feszültség, üzemóra). Túláram esetén vészjelzést ad, majd leállítja a generátort. A túláram-védelemről emellett kismegszakító gondoskodik. Alváz burkolat: Az alváz a kültéri kiviteleknél tűzihorganyzással védett a korrózió ellen. A burkolat acéllemezből készül, porszórásos festési eljárással védett, és hangszigetelő anyaggal burkolt. Igény esetén speciális színezéssel is rendelhető. Műszaki adatok: Típus: TR-22 D TR-36 D TR-50 D Villamos teljesítmény: 22 kva 36 kva 50 kva 17,6 kw 28,8 kw 40 kw Áramerősség/fázis: 31 A 51 A 71 A Cos fi: 0,8 0,8 0,8 Feszültség: 400/230 V 400/230 V 400/230 V Frekvencia: 50 Hz 50 Hzw 50 Hz Meghajtómotor: Deutz Deutz Deutz Típusa: F2M2011 F3M2011 F4M2011 Teljesítmény: 22 kw 35 kw 46 kw Hengerek száma: Hűtés: olajhűtés olajhűtés olajhűtés Fordulatszám: 3000/p 3000/p 3000/p Max.fogyasztás: 4,5 l/óra 7,3 l/óra 9,5 l/óra Üzemanyagtartály: 40 liter 60 liter 60 liter Generátor: Mecc Alte Mecc Alte Mecc Alte Gyármánya: SINCRO SINCRO SINCRO Méretek:(cm) alapkivitel: 140x70x95 165x70x95 165x70x95 burkolattal: 165x95x90 175x95x90 190x95x90 Tömeg burkolattal: 620 kg 680 kg 740 kg Zajszint: 82 db(a) 85 db(a) 85 db(a)

14 Alapkivitel Ennél a változatnál az összeépített motor-generátoregység festett acélváz alapkeretre van helyezve. A keret és a gépegység közé speciális rezgéscsillapító van beépítve. Az alvázba van építve az üzemanyagtartály. Burkolattal ellátott kivitel Az acél alvázra az időjárás káros hatásaitól védő burkolat van szerelve, ami a zajszintet is csökkenti. A burkolat alatt helyezkedik el a kipufogódob is. Kültéren történő telepítésnél javasoljuk, mert így a gép bárhol, bármilyen időjárási körülmények között használható. Az alváz tűzihorganyzott kivitelű. Utánfutóra épített kivitel Amennyiben gyakran változó munkahelyen használják, javasoljuk a gépek műszaki vizsgáztatott és rendszámmal ellátott utánfutóra építését. Igény esetén változtatható kapcsolási magasságú vonórúddal is rendelhető, ami vonószemes csatlakozással nagyteherautóval is vontatható. DKG-307 indító-átkapcsoló automatika: A DKG-307 automatika olyan áramfejlesztők vezérlésénél alkalmazható, ahol az áramfejlesztőt a villamos hálózat kiesése esetén emberi beavatkozás nélkül kell elindítani és a fogyasztóra kapcsolni. A beépített kapcsolóegység villamosan és mechanikusan is reteszelve van a generátor és a hálózat véletlen összekapcsolása ellen. A vezérlőegység egyszerű használatáról könnyen áttekinthető billentyűzet és digitális kijelző gondoskodik. A panelen beállíthatók és megtekinthetők az automatika kapcsolási paraméterei, kijelzi a mért villamos értékeket, jelzi az esetlegesen előforduló hibákat. Az automatika készenléti helyzetben figyeli a hálózat villamos paramétereit és tölti a gép akkumulátorát. Hálózati feszültség kimaradása, vagy más hibajel esetén automatikusan elindítja a gépet, teljesítményét a fogyasztóra kapcsolja, és a hálózat visszatértéig emberi beavatkozás nélkül táplálni tudja a fogyasztót. A villamos hálózat helyreállása után a fogyasztót a hálózatra kapcsolja, a generátort újra készenléti helyzetbe állítja.

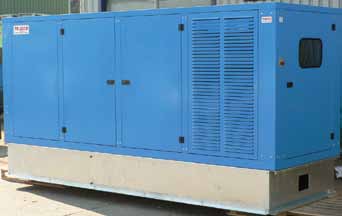

15 DEUTZ dízelmotoros áramfejlesztők 500 kva-ig A DEUTZ dízelmotoros áramfejlesztők kiválóan alkalmazhatók hálózati feszültség kimaradása esetén szükségáramellátás céljára, építési, mezőgazdasági és más ideiglenes munkahelyek és telepek árammal való ellátására, valamint minden olyan helyen, ahová a villamos energia-hálózat kiépítése csak költséges távvezeték és transzformátor telepítésével oldható meg. A meghajtómotor és generátor hosszú élettartama valamint megbízható és gazdaságos üzemelése ugyanúgy lehetővé teszi a folyamatos és tartós üzemelést, mint ahogyan vésztartalékként használhatóságát is. A gépek az alkalmazás körülményei szerint alapkeretre épített, kültéri csendesített burkolattal ellátott kivitelűek lehetnek. Amennyiben gyakran változó munkahelyen használják, javasoljuk a gép műszaki vizsgáztatott, rendszámmal ellátott utánfutóra építését. Az áramfejlesztőkhöz hálózat-generátor átkapcsoló automatikát (HDK) is tudunk szállítani, ami a hálózat kiesése esetén önműködően indítja az áramfejlesztőt, és teljesítményét a fogyasztóra kapcsolja. A motorok 1500/perc fordulatszámúak, zajszintjük < 75 db(a), és igen hosszú élettartamúak. A gépek főbb jellemzői: Motor: Az áramfejlesztők a német DEUTZ vízhűtéses, generátor meghajtásra kialakított dízelmotorjaival vannak szerelve. Ezek a motorok megfelelnek az európai környezetvédelmi emissziós normáknak, gazdaságos üzemelésűek, és igen hosszú élettartamúak. Generátor: A generátoregység Mecc Alte gyártmányú, elektronikus feszültség-szabályzású, kefenélküli szinkron generátor. Felépítésükből adódóan nem igényelnek karbantartást. Vezérlés: A gépegység vezérlése digitális vezérlőpanellal történik. A vezérlőpanel figyeli a motor technikai paramétereit (olajnyomás, hőfok, töltés, üzemóra, stb.), és a megengedett értékek túllépése esetén leállítja a motort, így megóvja a károsodástól. A panel kijelzi továbbá a generátor villamos paramétereit is. (feszültségek, fázisáramok, frekvencia, teljesítmény, cos fi, akkumulátor feszültség, stb). Túláram esetén vészjelzést ad, majd leállítja a generátort. A túláram-védelemről emellett kompakt megszakító gondoskodik. Alváz burkolat: Az alváz a kültéri kiviteleknél tűzihorganyzással védett a korrózió ellen. A burkolat acéllemezből készül, speciális festési eljárással védett, és hangszigetelő anyaggal burkolt. Igény esetén speciális színezéssel is rendelhető. A gépek kétpontos rögzítésű emelőszemek segítségével daruzhatók. Erősáramú csatlakozás: A generátorhoz a fogyasztót zárható szekrényben elhelyezett sorkapcsokon keresztül lehet csatlakoztatni.

16 Alapkivitel Ennél a változatnál az összeépített motor-generátor egység festett acélváz alapkeretre van építve. A keret és a gépegység közé speciális rezgéscsillapító van beépítve. Az alvázba van építve az üzemanyagtartály. Ez a kivitel fedett helyen történő működésre alkalmas, ahol a keletkező zaj nem zavaró a környezetnek. Burkolattal ellátott kivitel Az acél alvázra az időjárás káros hatásaitól védő burkolat van szerelve, ami a zajszintet is csökkenti. A burkolat alatt helyezkedik el a kipufogódob is. Kültéren történő telepítésnél javasoljuk, mert így a gép bárhol, bármilyen időjárási körülmények között használható. Az alváz tűzihorganyzott kivitelű. Speciális színezésű burkolattal is rendelhető. Utánfutóra épített kivitel Amennyiben gyakran változó munkahelyen használják, javasoljuk a gépek műszaki vizsgáztatott és rendszámmal ellátott utánfutóra építését. Igény esetén változtatható kapcsolási magasságú vonórúddal is rendelhető, ami vonószemes csatlakozással nagyteherautóval is vontatható. Ez a kivitel 3500 kg össztömegig lehetséges. A 3500 kg feletti gépek külön teherautóra vagy pótkocsira fixen rögzíthetők. TE808 HDK indító-átkapcsoló automatika: A TE808 HDK automatika olyan áramfejlesztők vezérlésénél alkalmazható, ahol az áramfejlesztőt a villamos hálózat kiesése esetén emberi beavatkozás nélkül kell elindítani és a fogyasztóra kapcsolni. A beépített kapcsolóegység villamosan és mechanikusan is reteszelve van a generátor és a hálózat véletlen összekapcsolása ellen. A vezérlőegység egyszerű használatáról könnyen áttekinthető billentyűzet és digitális kijelző gondoskodik. A panelen beállíthatók és megtekinthetők az automatika kapcsolási paraméterei, kijelzi a mért villamos értékeket, jelzi az esetlegesen előforduló hibákat. Az automatika készenléti helyzetben figyeli a hálózat villamos paramétereit és tölti a gép akkumulátorát. Hálózati feszültség kimaradása, vagy más hibajel esetén automatikusan elindítja a gépet, teljesítményét a fogyasztóra kapcsolja, és a hálózat visszatértéig emberi beavatkozás nélkül táplálni tudja a fogyasztót. A villamos hálózat helyreállása után a fogyasztót a hálózatra kapcsolja, a generátort újra készenléti helyzetbe állítja.

17 TE808 HDK 17-től 2214 kva-ig Vezérlőszekrények hálózat/aggregátor átváltással 17-től 2214 kva-ig A TE808 HDK sorozat vezérlői generátorok és automatikus váltókapcsolók (ATS) irányítására valamint manuális és automatikus vezérlésére szolgálnak. A Gold vezérlőmodellek, valamint az ötféle váltókapcsoló minden igényre a megfelelő megoldást kínálják: 1 Mágneskapcsolóval, 17-től 242 kva-ig 2 ABB váltókapcsolóval, 173-tól 1107 kva-ig 3 - Technoelectric váltókapcsolóval, 277-től 2180 kva-ig 4 - Socomec váltókapcsolóval, 277-től 2214 kva-ig 5 - Motoros kapcsolóval, 111-től 2214 kva-ig Vezérlő Mágneskapcsolóval 17-től 242 kva-ig Silver Gold Titanium Szokásos összeállítás 1 fém ház IP54 RAL 7032 / P+N kapcsoló, motor előmelegítés 1 riasztó 1 vészleállító gomb 1 elektromos hálózat/generátor váltókapcsoló (8 típus) 1 kiegészítő sorkapocs 1 sorkapocs 87kVA teljesítményig (réz gyűjtősín > 88 kva) 1 automata akkumulátortöltő 10 kisegítő áramköri védelem 3 áramváltó 1 TE808 vezérlőpanel GOLD modell ABB váltókapcsolóval 173-tól 1107 kva-ig Technoeletric váltókapcsolóval 277-től 2180 kva-ig Socomec váltókapcsolóval 277-től 2214 kva-ig MCCB motoros kapcsolóval 111-től 2214 kva-ig Speciális funkciók Távindítás Távleállítás SCR EJP - EJP/T Aggregátor indítása/leállítása megadott hálózati küszöbérték (kw) esetén Bérleti órák száma Automatikus és teszt üzemmód blokkolása Motorindítás TLR hiba miatt Működés befejezési módozatok

18 Az áramfejlesztők műszaki adatai: 75 kva-tól 160 kva-ig Típus: TR-75 D TR-91 D TR-108 D TR-135 D TR-165 D Villamos teljesítmény: 75 kva 90 kva 105 kva 135 kva 160 kva 60 kw 72 kw 84 kw 108 kw 128 kw Áramerősség / fázis: 107 A 128 A 150 A 192 A 228 A Feszültség: 400/230 V 400/230 V 400/230 V 400/230 V 400/230 V Frekvencia: 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz Meghajtómotor: Deutz dízel Deutz dízel Deutz dízel Deutz dízel Deutz dízel Típusa: BF4M2012C BF4M1013E BF4M1013EC BF4M1013FC BF6M1013EC Teljesítmény: 75 kw 85 kw 102 kw 129 kw 153 kw Hengerek száma: Hűtés: vízhűtés vízhűtés vízhűtés vízhűtés vízhűtés Fordulatszám: 1500/perc 1500/perc 1500/perc 1500/perc 1500/perc Max. fogyasztás: 15 liter/óra 17 liter/óra 21 liter/óra 25 liter/óra 32 liter/óra Üzemanyagtartály: 220 liter 220 liter 220 liter 220 liter 400 liter Generátor: Mecc alte Mecc Alte Mecc alte Mecc alte Mecc alte Méretek: Burkolat nélkül: (cm) 205x90x x90x x95x x95x x100x140 Tömeg: 1300 kg 1370 kg 1520 kg 1650 kg 1980 kg Burkolattal: (cm) 310x110x x110x x110x x110x x130x200 Tömeg: 1580 kg 1760 kg 2020 kg 2200 kg 2550 kg 200 kva-tól 500 kva-ig Típus: TR-200 D TR-250 D TR-325 D TR-350 D TR-438 D TR-515 D Villamos teljesítmény: 200 kva 250 kva 300 kva 350 kva 438 kva 500 kva 160 kw 200 kw 240 kw 280 kw 350 kw 400 kw Áramerősség / fázis: 285 A 357 A 428 A 464 A 625 A 715 A Feszültség: 400/230 V 400/230 V 400/230 V 400/230 V 400/230 V 400/230 V Frekvencia: 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz Meghajtómotor: Deutz dízel Deutz dízel Deutz dízel Deutz dízel Deutz dízel Deutz dízel Típusa: BF6M1013FC TDC2013L06 BF6M1015C BF6M1015CG2 BF8M1015C BF8M1015CP Teljesítmény: 201 kw 250 kw 314 kw 345 kw 418 kw 490 kw Hengerek száma: Hűtés: vízhűtés vízhűtés vízhűtés vízhűtés vízhűtés vízhűtés Fordulatszám: 1500/perc 1500/perc 1500/perc 1500/perc 1500/perc 1500/perc Max. fogyasztás: 41 liter/óra 48 liter/óra 60 liter/óra 66 liter/óra 84 liter/óra 98 liter/óra Üzemanyagtartály: 400 liter 400 liter 500 liter 500 liter 600 liter 800 liter Generátor: Mecc Alte Mecc alte Mecc Alte Mecc Alte Mecc alte Mecc alte Méretek: Burkolat nélkül: (cm) 270x110x x110x x120x x120x x130x x150x220 Tömeg: 2400 kg 2600 kg 3100 kg 3250 kg 3900 kg 4800 kg Burkolattal: (cm) 380x130x x130x x165x x165x x180x x180x225 Tömeg: 2950 kg 3100 kg 3650 kg 3800 kg 4600 kg 5300 kg Az áramfejlesztők ISO 3046 szerint (12 üzemóránként egy órában) 10 %-kal a megadott értékeknél túlterhelhetők. A műszaki adatok a kivitel függvényében eltérhetnek a megadott értékektől. Opciók: Utánfutóra épített, műszaki vizsgáztatott mobil kivitel, igény esetén változtatható kapcsolási magassággal. A TR-165, TR-200 és TR-250 típusokat csak a változtatható magasságú vonórúddal kínáljuk kg össztömeg felett külön pótkocsira építjük a mobil gépeket. Nagyobb üzemanyagtank. Hálózati átkapcsolóautomatika feszültségkimaradás esetére, az átkapcsolóautomatika TE808 HDK vagy TE809 HDK. Elektronikus motorfordulatszám szabályzás (EMR). Az EMR pontosabb fordulatszám szabályzást (+/-0,5 %) biztosít. Párhuzamos üzemre alkalmas kivitel TE808 Platinium panellal. Ekkor az összekapcsolt áramfejlesztők teljesítménye összeadódik. MOTORVEZÉRLÉS Az áramfejlesztő vezérlőegységének típusa a TE809. A TE809 panel megjeleníti a gép villamos paramétereit: fázis- és vonali feszültségek, fázisonkénti áramok, fázisonkénti teljesítmények, cos fi, frekvencia. Megjeleníti továbbá a motor üzem közbeni paramétereit: olajnyomás, vízhőfok, akkutöltő feszültség, fordulatszám, üzemanyagszint, üzemórák száma, stb. Szükség esetén leállítja a motort, így megvédi a károsodástól. Jelzi a motor rendellenes paramétereit, hibáit. Kijelzője jól áttekinthető. Kezelőgombjai egyszerű kezelhetőséget biztosítanak. Lehetőség van több gép párhuzamos üzemeltetésére is. Ekkor az összekapcsolt áramfejlesztők teljesítménye összeadódik.

19 TE808 Aggregátor vezérlő-átkapcsoló automatika Esztétikus Egyszerű Silver Gold A TE808 sorozat paneljei 24 hónapos garanciával Megbízható Titanium Felhasználóbarát A TE808 vezérlőautomatika teljes körű vezérlést biztosít olyan áramfejlesztők alkalmazásánál, ahol az áramfejlesztőt áramkimaradás esetén automatikusan kell elindítani, és teljesítményét a védett fogyasztóra kapcsolni. A panel ellátja Can Bus Comunication J1939 (only Titanium) 13- visible parameters to each Display page Codify,Description and Interpretation (multilingual) of each message továbbá a motorvédelmet, valamint kijelzi a hálózat és a generátor villamos paramétereit. Az automatika a következő elv szerint működik: Készenléti helyzetben figyeli a villamos hálózat paramétereit, szükség szerint tölti az áramfejlesztő egység akkumulátorát. Amennyiben a hálózati feszültség paraméterei eltérnek a beállítható értéktől (fesz. csökkenés, fesz. növekedés, fáziskimaradás stb.), a beállított idő elteltével indítóparancsot ad a generátornak, és a hálózatot leválasztja a fogyasztóról. A generátor felfutása után a generátor feszültségét a fogyasztóra kapcsolja, így a fogyasztót a generátor táplálja tovább. A hálózati feszültség visszatérése után ismét a hálózatot kapcsolja össze a fogyasztóval, majd a generátort leállítja, és készenléti helyzetbe állítja. 2RS USB Közvetlen PC-kapcsolat az adatok beillesztéséhez és letöltéséhez. Modemes kapcsolat a PC-vel telefonvonalon keresztül. MODEMES GSM kapcsolat a vezérlő mobiltelefonról történő irányításához. A vezérlő csatlakoztatása MOXA berendezésen keresztül a helyi elektromos hálózathoz TCP-IP protokol használatával. 2 RS232 közötti kapcsolat, két panel közötti kommunikációhoz. Például elsődleges/alárendelt (master/slave) viszonyban. A hátoldalon található két RS232 csatlakozó segítségével számtalan kommunikációs és vezérlési rendszer csatlakoztatható A beépített kapcsolóegység villamosan és mechanikusan is reteszelve van a generátor és a hálózat véletlen összekapcsolása ellen. Via Vioni Dimo, S.Rocco di Guastalla (RE) Tecnoelettra srl Tel Fax P1/10 Quadri serie TE808 - EN.doc Dal 1985 Internet : info@tecnoelettra.it

20 TE808 vezérlő - esztétikus, egyszerű, megbízható és felhasználóbarát TE808 Hőmérséklet tartomány -60 C +70 C IP65 védelem DC feszültségtartomány 8-35Vdc AC feszültségtartomány Vac Frekvenciatartomány 45-65Hz 2 RS232 port 1 USB port 320x240 képpont méretű kijelző, 120x90 látható felülettel Silver Gold Titanium Kezelőpanel Start (Indító) gomb Stop (Leállító) gomb Manuális üzemmód gomb kijelzőn Automatikus üzemmód gomb kijelzőn Hálózati kapcsoló gomb Generátor kapcsoló gomb Reset (Visszaállító) gomb Esc (Kilépés) gomb Test (Teszt) gomb kijelzőn Off (Ki) gomb kijelzőn Can Bus gomb Help (Segítség) gomb Lapozás előre Lapozás vissza Drive (Kiválasztó) gomb A generátorra vonatkozó mérési adatok Vac: L1-L2-L3 Vac: L1/L2-L2/L3-L3/L1-L1N-L2N-L3N Kva: L1-L2-L3 kw: L1-L2-L3 Cos.fi: L1-L2-L3 Hz Üzemanyagszint mérőműszer Autonóm üzemórák száma: A/h Üzemórák Szervizig hátralévő idő Napi üzemórák száma Teszt üzemórák száma Olajnyomás mérőműszer Motorhőmérséklet mérőműszer Can Bus + RS485 Az elektromos hálózatra vonatkozó mérési adatok Vac: L1-L2-L3-N Vac: L1/L2-L2/L3-L3/L1-L1N-L2N-L3N Kva: L1-L2-L3 kw: L1-L2-L3 Cos.fi: L1-L2-L3 Hz Amper: L1-L2-L3 Terhelésre vonatkozó mérési adatok A kijelző általános információi Dátum és idő Tecnoelettra vagy ügyfél logó Információs oldal Eseménynapló oldal Aktív riasztások oldala Panel garanciájának lejárata Generátor garanciájának lejárata Kivezetések/panel/csatlakozások áttekintő oldala Hőmérséklet beállítás

21 TE808 vezérlő Motor riasztások, generátor és elektromos hálózat Silver Gold Titanium RIASZTÁSOK Motorhőmérséklet figyelmeztetés (analóg szenzor) Magas motorhőmérséklet riasztás (analóg szenzor) Analóg hőmérsékletszenzor hiba Magas motorhőmérséklet riasztás (digitális szenzor) Olajnyomás figyelmeztetés (analóg szenzor) Alacsony olajnyomás riasztás (analóg szenzor) Analóg olajnyomásszenzor hiba Alacsony olajnyomás riasztás (digitális szenzor) Digitális hőmérsékletszenzor hiba Üzemanyagszint figyelmeztetés (analóg szenzor) Alacsony üzemanyagszint riasztás (analóg szenzor) Analóg üzemanyagszint-szenzor hiba Alacsony üzemanyagszint riasztás (digitális szenzor) Magas akkufeszültség Alacsony akkufeszültség Hibás akkumulátor Akkumulátortöltő generátor hiba W jel hiba Alacsony motor-fordulatszám Magas motor-fordulatszám Indítási hiba Vészjelző gomb Mechanikus hiba Leállási hiba Alacsony generátor frekvencia Magas generátor frekvencia Alacsony generátor feszültség Magas generátor feszültség Generátor túlterhelés Külső generátor védelem Nem megfelelő aggregátor fázissorrend Nem megfelelő elektromos hálózati fázissorrend Nem megfelelő frekvencia beállítás Generátor kapcsoló hiba Elektromos hálózati kapcsoló hiba Több lépésből álló karbantartás Belső rendszerhiba Üres tartály (tápszivattyú működés) Tele tartály (tápszivattyú működés) Lejárt bérleti órák Alacsony hűtőfolyadék szint 8 programozható felhasználói riasztás Túl magas környezeti hőmérséklet Túl alacsony környezeti hőmérséklet Minden riasztás programozható Esztétikus Egyszerű Megbízható 320x240 képpont Kijelző adatai Programozható Programmable bemenetek inputs és kimenetek and outputs digital digitális inputs bemenet analog analóg bemenet inputs 88-relays relé kimenet output (5A) Kommunikációs portok Communication ports 22-RS232 a on hátlapon the rear 11-USB az on előlapon the front A vezérlőknél alkalmazott legnagyobb kijelző. A kontrasztot és a háttérvilágítást automatikusan szabályozza a hőmérséklet szenzor. Akkumulátorfeszültség Háromfázisú elektromos hálózati feszültség L/L és L/N Háromfázisú generátorfeszültség L/L és L/N Háromfázisú áramerősség Háromfázisú és összesített aktív-, meddő- és látszólagos teljesítmény Aktív-, meddő- és látszólagos teljesítményértékek Háromfázisú és összesített teljesítménytényezők Fogyasztásmérő Frekvencia Olajnyomás mérőműszer (a leggyakrabban alkalmazott szenzorokhoz programozható - BAR vagy PSI) Motorhőmérséklet mérőműszer (a leggyakrabban alkalmazott szenzorokhoz programozható - C vagy F) Üzemanyagszint mérőműszer (a leggyakrabban alkalmazott szenzorokhoz programozható - %, liter vagy gallon) Autonóm üzemórák száma az üzemanyag-fogyasztás függvényében Motor-fordulatszám érték Összes indítási kísérlet Sikeres indítási kísérletek százalékos aránya Üzemórák száma (visszaállítható) Részleges üzemórák száma (visszaállítható) Lejárt üzemórákkal kapcsolatos figyelmeztetés Belső üzemóra számláló (nem visszaállítható, a tényleges üzemórák számának ellenőrzésére szolgál). CanBus megjelenítő oldal (csak a Titán változatnál), minden oldalon 13 paraméterrel, az egyes üzenetek Kódolásával, Leírásával és Értelmezésével (többnyelvű) Programozható bemenetek és kimenetek 10 digitális bemenet 20 analóg bemenet 8 relé kimenet (5A) Kommunikációs portok 2 RS232 a hátlapon 1 USB az előlapon 1-RS485 a hátlapon 1-CanBus a hátlapon Titanium Tecnoelettra srl Dal 1985 Via Vioni Dimo, S.Rocco di Guastalla (RE) Tel Fax Internet : info@tecnoelettra.it P3/10 Quadri serie TE808 - EN.doc

22 TE808 HDK 17-től 2214 kva-ig Vezérlőszekrények hálózat/aggregátor átváltással 17-től 2214 kva-ig A TE808 HDK sorozat vezérlői generátorok és automatikus váltókapcsolók (ATS) irányítására valamint manuális és automatikus vezérlésére szolgálnak. A Gold vezérlőmodellek, valamint az ötféle váltókapcsoló minden igényre a megfelelő megoldást kínálják: 1 Mágneskapcsolóval, 17-től 242 kva-ig 2 ABB váltókapcsolóval, 173-tól 1107 kva-ig 3 - Technoelectric váltókapcsolóval, 277-től 2180 kva-ig 4 - Socomec váltókapcsolóval, 277-től 2214 kva-ig 5 - Motoros kapcsolóval, 111-től 2214 kva-ig Váltókapcsoló típusok Vezérlő Mágneskapcsolóval 17-től 242 kva-ig Silver ABB váltókapcsolóval 173-tól 1107 kva-ig Gold Titanium Technoeletric váltókapcsolóval 277-től 2180 kva-ig Socomec váltókapcsolóval 277-től 2214 kva-ig Szokásos összeállítás 1 fém ház IP54 RAL 7032 / P+N kapcsoló, motor előmelegítés 1 riasztó 1 vészleállító gomb 1 elektromos hálózat/generátor váltókapcsoló (8 típus) 1 kiegészítő sorkapocs 1 sorkapocs 87kVA teljesítményig (réz gyűjtősín > 88 kva) 1 automata akkumulátortöltő 10 kisegítő áramköri védelem 3 áramváltó 1 TE808 vezérlőpanel GOLD modell MCCB motoros kapcsolóval 111-től 2214 kva-ig Speciális funkciók Távindítás Távleállítás SCR EJP - EJP/T Aggregátor indítása/leállítása megadott hálózati küszöbérték (kw) esetén Bérleti órák száma Automatikus és teszt üzemmód blokkolása Motorindítás TLR hiba miatt Működés befejezési módozatok

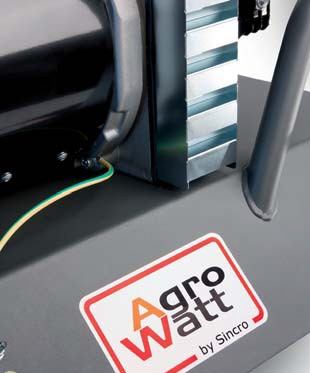

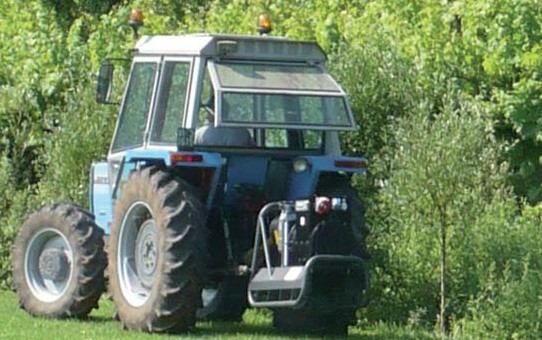

23 PTO generátorok mezőgazdasági traktor meghajtással A mezőgazdaságban a korszerű termelési kultúrák elterjedésével egyre nagyobb az igény a biztonságos villamosenergia ellátásra. Sajnos a mezőgazdaságban fennálló tőkehiány miatt csak kevés vállalkozó tud nagyteljesítményű dízelmotoros áramfejlesztőt vásárolni, így sok esetben tartalék áramforrás nélkül jelentős kár következhet be. Mivel a nagyteljesítményű áramfejlesztők esetében a magas árat a gépegységet meghajtó dízelmotor határozza meg, a motor kiváltása jelentős költségmegtakarítást eredményez. Ajánlatunk a következő: A generátoregységet a traktor motorfordulatszám-arányos kihajtásán keresztül a traktor dízelmotorja hajtja meg. Így kedvező beruházással biztosítható a tartalék villamosenergia ellátás. Ezt a megoldást ott javasoljuk, ahol csak tartalékként szükséges ez a megoldás. Cégünk 15 és 85 kva közötti teljesítményben kínál traktor meghajtású generátorokat. A generátoregység túlterhelés-védelemmel, voltmérővel, frekvenciamérővel felszerelt.

24 Műszaki adatok: Típus: Villamos teljesítmény: kva Védettség: Generátor Generátor Kihajtás Min. traktor- Tömeg: 3 fázis 1 fázis ford. száma feszültség ford.száma teljesítmény cos fi=0,8 cos fi=0,8 szabályzása LE kg PTO 15 / 2CV4, IP Kompaund PTO 19 / 2CV4, IP Kompaund PTO 30 / 2CV4, IP Kompaund PTO 40 / 2CV4, IP Kompaund PTO 20 / 4CV4, IP Kompaund PTO 30 / 4CV4, IP Kompaund PTO 37 / 4CV4, IP Kompaund PTO 20 / 4EV4, IP AVR PTO 30 / 4EV4, IP AVR PTO 42 / 4EV4, IP AVR PTO 50 / 4EV4, IP AVR PTO 63 / 4EV4, IP AVR PTO 75 / 4EV4, IP AVR PTO 85 / 4EV4, IP AVR PTO 22 / 2CV4, IP Kompaund PTO 29 / 2CV4, IP Kompaund PTO 17 / 4CV4, IP Kompaund PTO 24 / 4CV4, IP Kompaund PTO 30 / 4CV4, IP Kompaund PTO 17 / 4EV4, IP AVR PTO 24 / 4EV4, IP AVR PTO 34 / 4EV4, IP AVR PTO 40 / 4EV4, IP AVR PTO 50 / 4EV4, IP AVR PTO 56 / 4EV4, IP AVR Az AVR szabályzású gépeket elektronikus készülékek táplálásához javasoljuk, míg a kompaund szabályzású gépek jobbak a motoros fogyasztók táplálásához (pl. ventillátorok, villanymotorok, hegesztés). Az IP45 védettségű gépeket vizes-párás környezet, eső, nagy por esetén javasoljuk.

25 ÁRAMFEJLESZTŐK kiválasztásának szempontjai Áramfejlesztő tervezett vásárlása esetén és alkalmazásakor a következők kérdések megválaszolása alapján kell döntenünk a gép kiválasztásáról: Mennyit fog üzemelni a gép, milyen fontos az üzembiztonság? Milyen teljesítményű fogyasztókat üzemeltetnek a gépről? Milyen jellegű fogyasztókat üzemeltetnek a gépről? Hordozható áramfejlesztők 14 kva-ig Az első kérdés megválaszolása egyértelműen meghatározza a meghajtómotor kiválasztását! Amennyiben fontos az üzembiztonság, és az áramfejlesztő várhatóan sokat fog üzemelni, csak kiváló minőségű meghajtómotor jöhet szóba. A felhasználói tapasztalatok szerint ebben a kategóriában a HONDA benzinmotorokat javasoljuk Önöknek. E márkának hosszú az élettartama, nagy a megbízhatósága, és kiváló a szerviz és alkatrész-ellátottsága. Mindezekhez takarékos fogyasztás járul. Ebben a teljesítménykategóriában elsősorban benzinmotoros meghajtású gépet ajánlunk, de ahol sokat üzemel, ott ajánlható a dízel meghajtású is. Ennek magasabb beszerzési költségei az üzemelés alatt megtérülnek. További előny a dízelnél a nagyobb nyomaték, így pl. motorindításoknál, szünetmentes tápegységeknél és hegesztésnél kifejezetten ajánljuk a dízelmotoros gépeket. Dízelmotoros gépeknél figyelni kell arra, hogy a névleges teljesítmény 30 %-a alatti tartós használatnál jelentős olajfogyasztás léphet fel, mivel a motor nem tudja elérni az üzemi hőmérsékletet. Ez a kipufogórendszer elolajosodását eredményezi. Ezért nem javasolt túl kis terheléssel üzemeltetni a dízelmotort. Az áramfejlesztő teljesítménye az üzemeltetni kívánt fogyasztók összteljesítményétől lehetőleg min %-kal magasabb legyen. Ha a fogyasztó nagy indítóáramot igényel, lehetőleg két-háromszorosa legyen az áramfejlesztő teljesítménye a fogyasztó teljesítményének. Nagy indítóáramot általában a villanymotoros fogyasztók vesznek fel. (pl. szivattyúk, kompresszorok, betonkeverők, vakológépek, ventillátorok, stb.) Terhelt állapotban induló rövidrezárt forgórészű aszinkron motor indítóárama akár hat-nyolcszorosa is lehet a névleges áramának. Mivel az áramfejlesztők elviselik a rövid ideig tartó túlterheléseket, nem szükséges a hat-nyolcszoros túlméretezés, de benzinmotoros meghajtású gépnél legalább háromszorosa legyen az áramfejlesztő teljesítménye az aszinkron motoros fogyasztónak. Jelentős a bekapcsolási áramlökése a szünetmentes tápegységeknek is, ezért a problémamentes áramfejlesztő-szünetmentes tápegység együttműködés érdekében kétháromszoros mértékben méretezzük túl az áramfejlesztőt. Figyelni kell továbbá az indítások gyakoriságára is. Szakaszosan működő fogyasztóknál a gyakori ki-be kapcsolások miatt jobban túl kell méretezni az áramfejlesztőt. Az áramfejlesztők teljesítménye 20 C hőmérsékleten történő üzemelésre van megadva. Magas környezeti hőmérséklet esetén pl. tűző nyári nap a gépről levehető teljesítmény csökken, ezért szintén ajánlott jobban túlméretezni az áramfejlesztőt. Háromfázisú gépeknél különösen ügyelni kell, hogy egyfázisú fogyasztó használata esetén a gépkönyvben leírt egyfázisú teljesítményértéket ne lépjük túl, valamint a megadott levehető maximális egy-és háromfázisú teljesítmények csak külön-külön vehetők le a gépről.

26 Az alkalmazáskor vegyük figyelembe a gép wattos teljesítményét. Az áramfejlesztők teljesítményét ( S ) kva-ben adják meg. Megadják a gyártók továbbá a cos fi értéket. (ez általában 0,8 vagy 1). A wattos teljesítményt ( P ) az alábbi képlet segítségével számíthatjuk: P (kw) = S (kva) * cos fi Így pl. ha a gép teljesítménye 5 kva, és a cosfi=0,8, akkor a gépre kapcsolható wattos teljesítmény 5 * 0,8 = 4 kw. (természetesen a fentebb leírt indítóáramokkal is számolni kell, így pl. motoros fogyasztónál kb. 2 kw-os motor indítható egy ilyen teljesítményű gépről.) A gép által leadott áramerősséget a következőképpen tudjuk kiszámolni egyfázisú gépnél: I (A) = Teljesítmény (VA) / Feszültség (V), egyfázisú gépnél a feszültség 230 V. Háromfázisú gépnél: I (A) = Teljesítmény (VA) / 1,73 x Feszültség, háromfázisú gépnél a feszültség 400 V. Az áramértéket fázisonként és amperben kapjuk meg. Ebben az esetben is figyelembe kell venni a cos fi értéket a wattos áram használatához. Háromfázisú gépnél fontos a szimmetrikus (fázisonként azonos) terhelés. Jelentős aszimmetrikus terhelésnél a kevésbé terhelt fázisban jelentősen megnövekedhet a feszültség, ami a fogyasztók károsodását okozhatja. Figyelembe kell venni a fogyasztó feszültség és frekvencia-stabilitás igényét. A nagy indítóáramú fogyasztók bekapcsolásakor az áramfejlesztő feszültsége és frekvenciája is jelentősen csökkenhet. Mivel a kis benzinmotorok nem rendelkeznek elektronikus motorfordulatszám-szabályzóval, a frekvencia ingadozását a motorteljesítmény ( így az áramfejlesztő) túlméretezésével lehet csökkenteni. A generátor lehet szinkron vagy aszinkron. Ha az áramfejlesztőt hegesztő-berendezés, nagy indítóáramú fogyasztó (pl. búvárszivattyú, kompresszor, betonkeverő vagy más villamos motorral hajtott gép) üzemeltetésére használja, úgy mindenképpen szinkrongenerátorral szerelt áramfejlesztőt ajánlunk. Ha csak világításra és kis induktív fogyasztók üzemeltetésére használjuk, úgy megfelelő az aszinkron generátoros kivitel is. A szinkron generátor jobban viseli a nagyobb indítóáramú fogyasztók indítását, míg az aszinkron generátor nagyobb indítóáramú fogyasztó rákapcsolása esetén könnyebben legerjed, így két azonos teljesítményű generátor esetén a szinkron esetleg könnyen terhelhető olyan fogyasztóval, amivel az aszinkron nem. Az aszinkron generátor ára kedvezőbb, bár a fentiek miatt használhatósága kissé korlátozott. A generátorok feszültségszabályzása lehet kondenzátoros, kompaund vagy elektronikus. A kondenzátoros szabályzású generátornál a terhelés változása esetén magasabb feszültségingadozások jöhetnek létre. Ezek a gépek azonban kiválóan alkalmasak pl. villamos szerszámok, építőipari kisgépek, hegesztőgépek üzemeltetésére. Előnyük az egyszerű felépítés, csekély meghibásodási lehetőség, kedvező ár. A kompaund (vagy transzformátoros) szabályzású gép már stabilabb feszültséget szolgáltat, és kedvező ára van. Kezelésénél azonban jobban figyelni kell a karbantartásra, pl. a szénkefék érintkezésére, az egyfázisú túlterhelésre.

27 Amennyiben az áramfejlesztőről közvetlenül számítógépet, inverteres hegesztőgépet vagy egyéb stabil feszültséget igénylő fogyasztót használunk, a generátor elektronikus feszültségszabályzású kell legyen. Meg kell jegyezni, hogy nem minden esetben jó választás az elektronikus szabályzású generátor. Bizonyos üzemeltetési körülmények között (pl. durva áramlökéseket produkáló fogyasztóknál - trafós ívhegesztő)) a szabályzó elektronika sérülhet, aminek javítása költséges. Javasoljuk, ha a fentiek alapján egy jó minőségű, hosszú élettartamú gépet választottak, mérlegeljék az esetleges későbbi teljesítménynövekedést is, (pl. újabb gépek vásárlása, amit szintén az áramfejlesztőről működtetnek) mert így az áramfejlesztőt jobban ki tudják majd használni a későbbiekben is. Ha a gépet hálózat kiesése esetén automatikus indulással akarják használni, DKG-207, DKG-307 vagy DKG-504 vezérlőautomatikát ajánlunk a gépek indításához. Ezek a berendezések a hálózati feszültség-kimaradás esetén automatikusan indítják az áramfejlesztőt, és a hálózat visszatértéig a generátor feszültsége táplálja a fogyasztót. Áramfejlesztő vagy hegesztő-áramfejlesztő? A hegesztő-áramfejlesztők kettős tekercseléssel vannak ellátva, egyik tekercselés a hegesztőáramot szolgáltatja, másik a fogyasztókat látja el normál feszültséggel. A szinkron generátoros hegesztő-áramfejlesztő azért előnyösebb, mert normál feszültség használatakor is stabilabb feszültséget ad az aszinkronnál. Jellemzőjük a jó feszültségtartás, a nagy indítóáramú fogyasztók (pl. búvárszivattyúk) gondtalan üzemeltetése, valamint a kiváló hegesztőáram-szabályzás. Fentiek miatt közműépítő, karbantartó és építőipari cégeknek ajánljuk elsősorban. Dízelmotoros áramfejlesztők 20 kva-tól 20 kva-től általában már csak dízelmotoros (vagy gázmotoros) áramfejlesztőket használnak. A gázmotoros áramfejlesztők csak akkor gazdaságosak, ha üzemelésük folyamatos. Ezek az áramfejlesztők telepített berendezések, amiknél a gép hűtővizét fűtésre vagy melegvíz előállítására is hasznosítják, és a termelt energiát visszatáplálják a villamos hálózatba. Ezek a gépek nagyobb beruházást igényelnek, és csak folyamatos üzemelés mellett térül meg a befektetett összeg. A hálózatkiesések miatti feszültségpótlásra, valamint építőipari és más munkahelyeken dízelmotoros áramfejlesztőket használnak. A gépek beszerzése előtt a következőkre kell figyelni, és kiválasztáskor mérlegelni: Mindenképpen kiváló minőségű dízel meghajtómotort kell választani, mert a gépek indítása, üzemelése így problémamentes lesz. Mi a DEUTZ dízelmotoros áramfejlesztőket ajánljuk, mert ezek a motorok megbízhatóak, hosszú élettartamúak, kevés karbantartást igényelnek és jó szerviz-ellátottságúak. Ebben a teljesítménykategóriában a generátorok elektronikus feszültségszabályzásúak. A gép teljesítményét tervezzék az üzemeltetni kívánt fogyasztók fölé a fogyasztó jellegétől függően kellő mértékben! (akár három-ötszörös teljesítmény is szükséges lehet pl. nagy aszinkron motoros berendezés közvetlen indításakor). Számoljanak az esetleges későbbi nagyobb teljesítményigénnyel. Ha stabil frekvenciát igénylő fogyasztónk van, elektronikus fordulatszám-szabályzású motorral rendeljék áramfejlesztőt, vagy pedig túl kell méretezni a motor teljesítményét.

28 Automatikus vagy kézi indítású gépre van szükség? Az automatikus indítású gép hálózati hiba esetén kezelő nélkül is elindítja az áramfejlesztőt, és a generátort összekapcsolja a fogyasztóval. Az automatika a DKG-207, DKG-307, DKG-504 vagy DKG-705. Csendesített burkolattal ellátott vagy burkolat nélküli legyen a gép? Amennyiben csendesített kivitelű gép szükséges, úgy 1500/perc fordulatszámú gép a jó választás. Ezek a gépek azontúl hogy csendesebb üzeműek, lényegesen hosszabb élettartamúak is. Kültéren elhelyezett gépek csak burkolattal ellátottak lehetnek. Amennyiben a gép változó munkahelyeken üzemel, utánfutóra épített kivitelű legyen? Az utánfutó lehet egytengelyes (750 kg-ig), és ikertengelyes ( kg-ig). A vonórúd csatlakozása lehet gömbfejes, vagy szemes kivitelű. A kapcsolási magasság lehet fix magasságú vagy változtatható magasságú. (Ez utóbbi költségesebb) Az utánfutó lehet továbbá közúti közlekedésre alkalmas, rendszámmal ellátott, vagy olyan kivitel, amit csak munkahelyen vontatnak, így rendszámmal nem ellátottak. Dízelmotoros gépeknél figyelni kell arra, hogy a névleges teljesítmény 30 %-a alatti tartós használatnál jelentős olajfogyasztás léphet fel, mivel a motor nem tudja elérni az üzemi hőmérsékletet. Ez a kipufogórendszer elolajosodásást eredményezi. Ezért nem javasolt tartósan túl kis terheléssel üzemeltetni a dízelmotort. Az utóbbi időben jelentősen megnőtt a kétes vállalkozások által bizonytalan forrásból beszerzett és gyenge minőségű gépek kereskedelme. Ezen gépek jelentős része hamisítvány, szervizháttér nélkül, valamint általában a forgalmazók is csak addig találhatók meg, amíg eladják a gépet. Ilyen gép megvásárlása felesleges pénzkidobás, mert a legkisebb hibás alkatrésznél is a gép örökre használhatatlanná válhat. Reméljük, ismertetőnkkel segítünk Önnek kiválasztani a tevékenységéhez legcélszerűbb áramfejlesztőt. Munkatársaink akár a helyszínen is tanácsokkal tudja ellátni Önöket. A kiválasztáson túl gyakorlatilag minden teljesítmény-kategóriában versenyképes árú és minőségű gépeket tudjuk kínálni vásárlóinknak. A gép megvásárlása után szervizünk a gépek karbantartásában, az esetleges hibák kijavításában is segítséget nyújt Önöknek.

29 I HONDA benzinmotoros áramfejlesztők Típus Nettó fogyasztói ár: Főbb műszaki adatok: FORINT Áramfejlesztők HONDA benzinmotorral egyfázisú: TR-1,6 C Fázis 1,6 kva, Honda GC-135 TR-2,2 C Fázis 2,2 kva, Honda GP-160, TR-3,3 C Fázis 3,3 kva, Honda GP-200, TR-2, Fázis 2,2 kva, Honda GX-160 TR-2, Fázis 2,5 kva, Honda GX-160 TR-3, Fázis 3,3 kva, Honda GX-200 TR-5E Fázis 5 kva, Honda GX-270 TR-6E Fázis 6 kva, Honda GX-390 TR-7E Fázis 7 kva, Honda GX-390 TR-13E Fázis 13 kva, Honda GX-630 háromfázisú: TR-5, F: 5 kva, 1F:4 kva, Honda GX-270 TR-6, F: 7 kva, 1F:4 kva, Honda GX-390 TR F:14 kva, 1F: 3x4,5 kva, Honda GX-630 Áramfejlesztők elektronikus feszültség-szabályzással egyfázisú: TR-2,5 avr Fázis 2,5 kva, Honda GX-160, TR-3E avr Fázis 3 kva, Honda GX-200, TR-5E avr Fázis 4,8 kva, Honda GX-270, TR-7E avr Fázis 7 kva, Honda GX-390, TR-13E avr Fázis 13 kva, Honda GX-630 háromfázisú: TR-6,5 avr F: 7 kva, 1F: 2x3 kva, Honda GX-390 TR-14 avr F:14 kva, 1F: 3x4,5 kva, Honda GX-630, Hegesztő-áramfejlesztők HONDA benzinmotorral TRH A heg. AC, 1F:5 kva, TRH A heg. AC, 1F:7 kva, TRH A heg. DC, 3F:5,5 kva, 1F:3,5 kva, TRH A heg. DC, 3F:6,5 kva, 1F:3,5 kva, TRH A heg. DC, 3F:8 kva, 1F: 3 kva, OPCIÓS KIEGÉSZÍTŐK Az áramfejlesztők automatikus indításához és fogyasztóra kapcsolásához az tételre van szükség. TR-13E és TR-14 gépeknél csak a 2. és a 4. tétel szükséges. Önindítós kivitel felára GX-160, 270, 390 motorral szerelt gépekhez felár Automata szivató Honda benzinmotorokhoz Elektromos benzincsap Honda benzinmotorokhoz AT207 indítóautomatika Indító-átkapcsolóautomatika 14 kva-ig Kipufogócső / méter Gégecső a kipufogógáz elvezetéséhez FI relé 1 és 3 fázis FI relé beépítése egy- és háromfázisú gépekhez Voltmérő Led kijelzős, digitális Üzemóramérő Hegesztőkábel Szerelt hegesztőkábel 2x5 méter, 25 nmm Hordkerék Földelőszonda

30 I KOHLER benzinmotoros áramfejlesztők Áramfejlesztők Nettó fogyasztói ár: FORINT TR-2,8 K Egyfázis: 2,8 kva KOHLER SH265 benzinmotor TR-3,3 K Egyfázis: 3,3 kva KOHLER CH270 benzinmotor TR-5E K Egyfázis: 5 kva KOHLER CH395 benzinmotor TR-6E K Egyfázis: 6 kva KOHLER CH440 benzinmotor TR-7E K Egyfázis: 7 kva KOHLER CH440 benzinmotor TR-5,5 K Háromfázis: 5,5 kva KOHLER CH395 benzinmotor Egyfázis: 4 kva TR-6,5 K Háromfázis: 7 kva KOHLER CH440 benzinmotor Egyfázis: 4 kva Áramfejlesztők elektronikus feszültség-szabályzással TR-3E K avr Egyfázis: 3 kva KOHLER CH270 benzinmotor TR-5E K avr Egyfázis: 4,8 kva KOHLER CH395 benzinmotor TR-7E K avr Egyfázis: 7 kva KOHLER CH440 benzinmotor TR-6,5 K avr Háromfázis: 7 kva KOHLER CH440 benzinmotor Egyfázis: 4 kva Hegesztő-áramfejlesztők TRH-170 K Egyfázis: 5 kva amper AC hegesztőáram, CH395 benzinmotor TRH-200 K Egyfázis: 7 kva amper AC hegesztőáram, CH440 benzinmotor TRH-171 K Egyfázis: 3,5 kva, Háromfázis: 5,5 kva amper DC hegesztőáram, CH395 benzinmotor TRH-221 K Egyfázis: 3,5 kva, Háromfázis: 6,5 kva amper DC hegesztőáram, CH440 benzinmotor Opciós kiegészítők Heg.kábel Szerelt hegesztőkábel 2x5 méter, 25 nmm Hordkerék FI relé FI relé beépítése egy- és háromfázisú gépekhez Voltmérő Ledes digitális Üzemóramérő Földelőszonda

31 I LOMBARDINI dízelmotoros áramfejlesztők Típus Áramfejlesztők dízelmotorral Nettó fogyasztói ár: Főbb műszaki adatok: FORINT TR-6E L fázis, 6 kva TR-8E L fázis, 8 kva TR-8E L avr fázis, 8 kva, AVR TR-6,5 L fázis, 6,5 kva TR-6,5 L avr fázis, 6,5 kva TR-8.0 L fázis, 8 kva TR-8.0 L avr fázis, 8 kva, AVR TR-12 L fázis, 11 kva, 1500/perc TR-12 L avr fázis, 11 kva, AVR, 1500/perc TR-20 L fázis, 19 kva, AVR Hegesztő-áramfejlesztők TRH-221 L fázis, 6,5 kva, 200 A DC hegesztőáram TRH-200 L fázis, 6,5 kva, 200 A AC hegesztőáram OPCIÓS KIEGÉSZÍTŐK Heg.kábel Szerelt hegesztőkábel hegesztő-áf-höz 2x5 m, 25 nmm Hordkerék TR-8-ig Hordkerék II TR-12 L, TR-20 L típushoz AT207 automatika Indító-átkapcsoló automatika, elektromos leállítóval Kipufogócső / méter Speciális gégecső a kipufogógáz elvezetéséhez FI relé FI relé beépítése egy- és háromfázisú gépekhez Voltmérő ledes kijelzésű Üzemóramérő Földelőszonda Minden áramfejlesztő alapkeretre épített, burkolatlan kivitelű. Az összes motor önindítós kivitelű. Az árak NETTÓ árak. 4.

32 I Speciális kivitelű áramfejlesztők Típus Nettó fogy. ár: Főbb műszaki adatok: Forint Áramfejlesztők IP54 védettséggel egyfázisú: TR-2,2 HIP Fázis 2,2 kw, Honda GX-160 benzinmotor TR-2,2 KIP Fázis 2,2 kw, Kohler SH-265 benzinmotor TR-3,3 HIP Fázis 3 kw, Honda GX-200 benzinmotor TR-3,3 KIP Fázis 3 kw, Kohler CH-270 benzinmotor TR-6E HIP Fázis 5,5 kw, Honda GX-390 benzinmotor, AVR TR-6E KIP Fázis 5,5 kw, Kohler CH-440 benzinmotor, AVR TR-6E LIP Fázis 5,5 kw, Lombardini 15LD440 dízelmotor, AVR háromfázisú: TR-8.0 HIP F: 6 kw, 1F:4 kw, Honda GX-390 benzinmotor, AVR TR-8.0 KIP F: 6 kw, 1F:4 kw, Kohler CH-440 benzinmotor, AVR TR-8.0 LIP F: 7 kw, 1F:4 kw, Lombardini 15LD500 dízelmotor, AVR TR-14 HIP F: 12 kw, 12F: 3x4 kw, Honda GX-630 benzinmotor, AVR Opciós kiegészítők Az áramfejlesztők automatikus indításához és fogyasztóra kapcsolásához az tételre van szükség. TR-14 HIP gépnél csak a 2. és 4. tétel szükséges. Önindítós kivitel felára GX-160, 390 motorral szerelt gépekhez felár Automata szivató Honda benzinmotorokhoz Elektromos benzincsap Honda benzinmotorokhoz AT207 indítóautomatika Indító-átkapcsolóautomatika Kipufogócső / méter Gégecső a kipufogógáz elvezetéséhez FI relé FI relé beépítése egy- és háromfázisú gépekhez Voltmérő Led kijelzős, digitális Üzemóramérő Hordkerék Földelőszonda Minden áramfejlesztő alapkeretre épített, burkolatlan kivitelű. A listában szereplő Lombardini motorok és a GX-630 önindítósak, a többi motor berántós. Az árak NETTÓ árak. 5.

33 I KOHLER - LOMBARDINI dízelmotoros áramfejlesztők Típus: Burkolat nélkül: Kültéri burkolattal: Indító-aut. felára: Utánfutó felára: TR-20 KV /perc TR-27 KV /perc TR-40 KV /perc TR-37 KV /perc TR-15 LV /perc TR-35 LV /perc DEUTZ dízelmotoros áramfejlesztők 500 kva-ig Típus: Burkolat nélkül: Kültéri burkolattal: Indító-aut. felára: Utánfutó felára: TR-20 D /perc TR-30 D /perc TR-40 D /perc TR-60 D /perc TR-36 D /perc TR-50 D /perc TR-75 D TR-91 D TR-108 D TR-135 D EMR TR-165 D TR-200 D EMR TR-250 D EMR TR-325 D EMR TR-350 D EMR TR-438 D EMR TR-515 D EMR Az indító-átkapcsoló automatika 105 kva teljesítményig AT207 AMF, efelett TE808 HDK. A megadott automatika árak felárak, ebben az esetben a gépek kézi panelt nem tartalmaznak. Opciók: RCD védelem (Hibaáram védelmi kapcsoló, Fi relé) 560,- Elektronikus motorfordulatszám szabályzás (EMR): (TR-75 D-től) 690,- Motor előfűtés automatikus indításhoz: 290,- GSM modem indító-átkapcsoló automatikához: 355,- Okostelefon vagy tablet használatával a gép üzemállapota, paraméterei lekérdezhetők, távolról vezérelhető. Az utánfutó alapkivitelben 450 mm kapcsolású magasságú, gömbfejes csatlakozású. A TR-165 D - TR-250 D típusoknál változtatható kapcsolási magasságú, gömbfejjel és vonószemmel is ellátott kivitelűek. Változtatható kapcsolási magasságú vonórúd felára TR-135 D típusig: 880,- Műszaki vizsgáztatott utánfutók forgalomba helyezési díja, illeték és adó: ,- Ft Az árak ÁFA nélkül, EURO-ban értendők. 6.

34 I PTO traktormeghajtású áramfejlesztők Típus: Villamos teljesítmény: kva Védettség: Generátor Generátor NETTÓ ÁR: 3 fázis 1 fázis ford. száma feszültség Forint cos fi=0,8 cos fi=0,8 szabályzása PTO 15 / 2CV4, IP Kompaund PTO 19 / 2CV4, IP Kompaund PTO 30 / 2CV4, IP Kompaund PTO 40 / 2CV4, IP Kompaund PTO 20 / 4CV4, IP Kompaund PTO 30 / 4CV4, IP Kompaund PTO 37 / 4CV4, IP Kompaund PTO 20 / 4EV4, IP AVR PTO 30 / 4EV4, IP AVR PTO 42 / 4EV4, IP AVR PTO 50 / 4EV4, IP AVR PTO 63 / 4EV4, IP AVR PTO 75 / 4EV4, IP AVR PTO 85 / 4EV4, IP AVR PTO 22 / 2CV4, IP Kompaund PTO 29 / 2CV4, IP Kompaund PTO 17 / 4CV4, IP Kompaund PTO 24 / 4CV4, IP Kompaund PTO 30 / 4CV4, IP Kompaund PTO 17 / 4EV4, IP AVR PTO 24 / 4EV4, IP AVR PTO 34 / 4EV4, IP AVR PTO 40 / 4EV4, IP AVR PTO 50 / 4EV4, IP AVR PTO 56 / 4EV4, IP AVR A berendezés ára kardántengely nélkül értendő. Az árak nettó árak, az ÁFÁ-t nem tartalmazzák. 7.

35 2016 III. 15 Az árak nettó fogyasztói árak Ft ban Áramfejlesztők Fűkaszák EC 2400 pbh UMK 425 U HT 3000 pbh UMK 435 U EC UMR 435 L EC UMC 435 alapgép ECT SSBC damilfej EU 10i SSHH sövényvágó EU 20i SSPP láncfűrész EU 30is önindítós SSET szegélyvágó EU 30i handy SSBL lombfúvó EU 70is önindítós SSCL kapáló EM 30i SSEE hosszabbító EM 4500 S önindítós EM 5500 S önindítós Hómarók EG HS EG HS 650 / HS EG HSS 655 ETS / HTS Víz és zagyszivattyúk Kapálógépek WX FG WB FG WB FG 320 R pbh WH FJ WT F 560 kerékkel WT F 720 kerékkel WT WMP 20 vegyianyagra Lombfúvó, sövényvágó HHB Fűnyírók HHH 25 D HRG 416 PKE HRG 466 SKE Fűnyíró traktorok HRG 536 VKE HF 1211 H HRG 536 VL HF 2315 H HRX 476 VKE HF 2417 H HRX 537 VKE HF 2622 H HRX 537 VY HRH 536 H Gyepszellőztető HRS 536 S Cesar40H pbh Robot fűnyírók Akkumulátoros gépek HRM HHTE 38 BE szegélyvágó HRM HHHE 61 LE sövényvágó HRM HHBE 81 BE lombfúvó HRM HBC 210 W töltő HBC 550 W töltő Önjáró fűkasza HBP 2.0 akkumulátor Lucina pbh HBP 4.0 akkumulátor Az akkumulátoros gépek ára töltő és akku nélküli! pbh: powered by HONDA. Honda motoros, de nem a Honda által gyártott 21.
