1 KÉRJÜK OLVSS EL FIGYELMESEN, MIELŐTT HSZNÁLNÁ Z ELEKTROMOS ERENDEZÉST. PŘED POUŽITÍM ELEKTRONIKÉHO ŘÍDÍÍHO SYSTÉMU PEČLIVĚ PLESE RED REFULLY EFORE USING THE ONTROL OX PROSTUDUJTE Réf: G-HU-Z / SEM Sulky urel P 9 - rue Fabien urel 5 hâteaubourg edex- FRNE Tél: Fax: Site Internet : info@sulky-burel.com

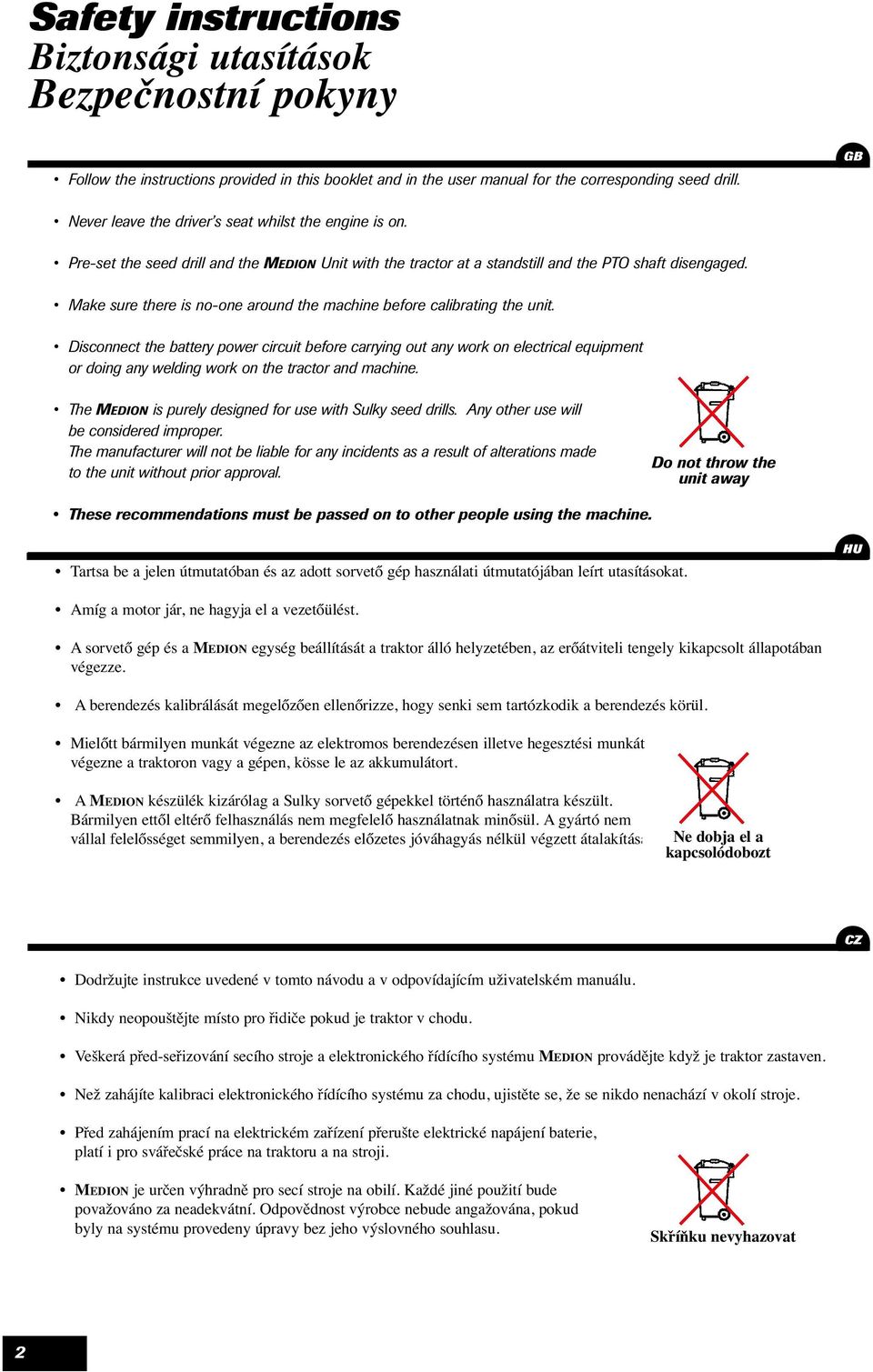

2 Safety instructions iztonsági utasítások ezpečnostní pokyny Follow the instructions provided in this booklet and in the user manual for the corresponding seed drill. G Never leave the driver s seat whilst the engine is on. Pre-set the seed drill and the MEDION Unit with the tractor at a standstill and the PTO shaft disengaged. Make sure there is no-one around the machine before calibrating the unit. Disconnect the battery power circuit before carrying out any work on electrical equipment or doing any welding work on the tractor and machine. The MEDION is purely designed for use with Sulky seed drills. ny other use will be considered improper. The manufacturer will not be liable for any incidents as a result of alterations made to the unit without prior approval. Do not throw the unit away These recommendations must be passed on to other people using the machine. Tartsa be a jelen útmutatóban és az adott sorvető gép használati útmutatójában leírt utasításokat. HU míg a motor jár, ne hagyja el a vezetőülést. sorvető gép és a MEDION egység beállítását a traktor álló helyzetében, az erőátviteli tengely kikapcsolt állapotában végezze. berendezés kalibrálását megelőzően ellenőrizze, hogy senki sem tartózkodik a berendezés körül. Mielőtt bármilyen munkát végezne az elektromos berendezésen illetve hegesztési munkát végezne a traktoron vagy a gépen, kösse le az akkumulátort. MEDION készülék kizárólag a Sulky sorvető gépekkel történő használatra készült. ármilyen ettől eltérő felhasználás nem megfelelő használatnak minősül. gyártó nem vállal felelősséget semmilyen, a berendezés előzetes jóváhagyás nélkül végzett átalakításából eredő Ne dobja balesetért. el a kapcsolódobozt Z Dodržujte instrukce uvedené v tomto návodu a v odpovídajícím uživatelském manuálu. Nikdy neopouštějte místo pro řidiče pokud je traktor v chodu. Veškerá před-seřizování secího stroje a elektronického řídícího systému MEDION provádějte když je traktor zastaven. Než zahájíte kalibraci elektronického řídícího systému za chodu, ujistěte se, že se nikdo nenachází v okolí stroje. Před zahájením prací na elektrickém zařízení přerušte elektrické napájení baterie, platí i pro svářečské práce na traktoru a na stroji. MEDION je určen výhradně pro secí stroje na obilí. Každé jiné použití bude považováno za neadekvátní. Odpovědnost výrobce nebude angažována, pokud byly na systému provedeny úpravy bez jeho výslovného souhlasu. Skříňku nevyhazovat

3 English ONTENT Pages SETTING UP System diagram ssembly The gearbox Pages OPERTION Forward speed Hectare counter Marking out D Turbine speed (for pneumatic seed drill) Pages INFORMTION ircuit diagram Maintenance Troubleshooting Read the manual carefully before use. Understanding your electronic unit will help you make better use of it. For English, look for the symbol G

4 Magyar Tartalomjegyzék Oldalszám eállítás rendszer leírása Összeszerelés készülék bemutatása Oldalszám Működés Haladási sebesség Hektár számláló Kijelölés D Turbina fordulatszáma (pneumatikus sorvető gép esetén) Oldalszám Információ Kapcsolási rajz Karbantartás Hibajavítás használat megkezdését megelőzően figyelmesen olvassa el a használati útmutatót. z elektronikus egység működésének megértése annak jobb használhatóságát eredményezi. magyar nyelvű szövegrészek mellett keresse a HU jelzést. 4

5 Česky OSH Strana Uvedení do provozu Schéma systému Montáž Prezentace elektronického řídícího systému Strana Použití Rychlost pojezdu Hektarový měřič Vymezování vzdálenosti D Rychlost turbíny (pro pneumatické secí stroje) Strana Informace Schéma elektrického okruhu Údržba Řešení problémů Před použitím si pečlivě přečtěte návod. Správné pochopení elektronického řídícího systému vám poslouží k jeho lepšímu využití. Pro češtinu sledujte označení Z 5

6 Setting Up / eállítás / Uvedení do provozu + 4 Ha

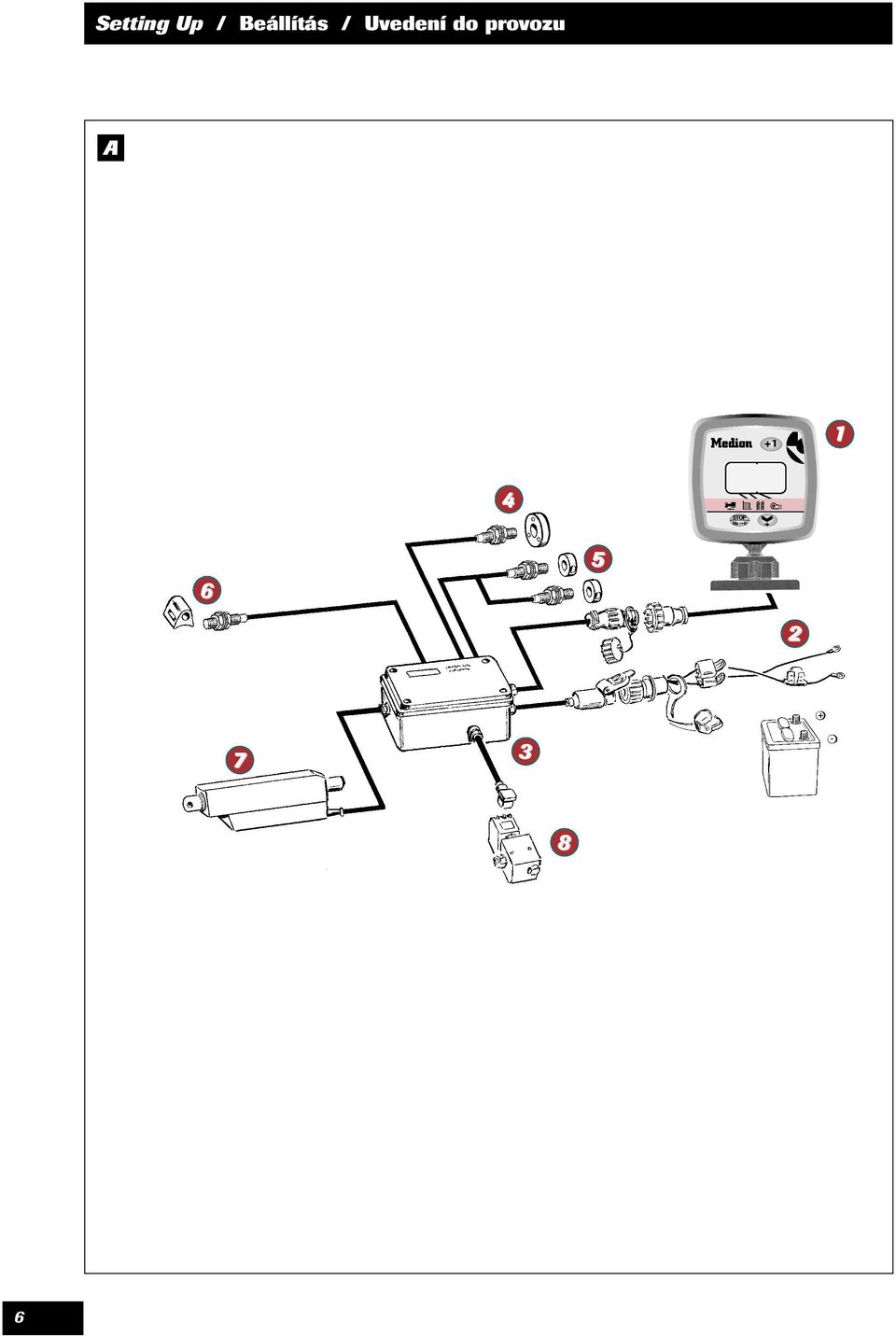

7 Setting Up / eállítás / Uvedení do provozu G System diagram a) Electrical connections : The unit must be connected directly to the -volt battery using a connecting cable designed for this purpose. (Optional power bundle available.) s soon as it is plugged in, the unit should switch on. The unit has an internal battery so that the data programmed into it can be kept in memory. b) onnection : MEDION unit Power leads with fuse (optional) Seed drill connection unit Turbine sensor. Tramlining sensor(s) ( or ) Speed/surface area sensor Post-emergence tramline actuator Pre-emergence solenoid valve HU rendszer leírása a) Elektromos bekötések berendezést közvetlenül a V-os akkumulátorra kell kötni az erre a célra szolgáló csatlakozó kábellel. (z opcionális energiaellátási kábelköteg megvásárolható.) csatlakoztatásakor a berendezésnek be kell kapcsolódnia. berendezés belső akkumulátorral rendelkezik, így a memóriájába beprogramozott adatok tárolhatók. b) ekötés MEDION berendezés Áramvezeték mperes biztosítékkal (opcionális), Sorvető gép csatlakozó egység, Turbina szenzor, Nyomvonal szenzor(ok) ( vagy ), Sebesség / felszín szenzor, Kilépés utáni nyomvonal működtető, Kilépés előtti mágneses szelep. Z Schéma systému a) Elektrické připojení : - Elektronická jednotka musí být přímo připojena k baterii voltů pomocí odpovídajícího připojovacího kabelu (Připojovací kabely možno přiobjednat) - Je-li kabel zapojen, elektronická jednotka by se měla zapnout. - Systém je vybaven akumulátorem, který umožňuje uchování naprogramovaných údajů v paměti. b) Zapojení : Elektronický řídící systém MEDION Svazek napájecích kabelů s pojistkou (na objednávku) Připojovací skříňka k secímu stroji Snímač turbíny Snímač pro vymezování vzdálenosti ( nebo ) Snímač rychlosti / plochy Zvedák vymezování vzdálenosti pro stav po zdvihu Solenoid pro stav před zdvihem 7

8 Setting Up / eállítás / Uvedení do provozu a) 90 mm + 4 mm Ha 0 0 mm 50 mm b) 4 8

9 Setting Up / eállítás / Uvedení do provozu G ssembly a) Unit dimensions : The electronic control unit must be mounted so that it is clearly visible to the driver. b) Mounting : y dismantling the control unit casing, the control unit can be mounted in one of 4 positions relative to the display. - ttach the foot of the unit by drilling mounting holes in the location desired : holes, distance between centres 50 mm, diameter 5 mm. HU Összeszerelés a) berendezés méretei: z elektronikus berendezést úgy kell felszerelni, hogy a vezető jól láthassa. b) Felszerelés vezérlő egység burkolatának megbontásával felszerelhető a kijelzőhöz viszonyított 4 lehetséges pozíció valamelyikében. - kívánt felszerelési helyre készítsen rögzítő furatokat és rögzítse a berendezés talpát: furat, középponti távolságuk 50 mm, átmérő 5 mm. Z Montáž a) Rozměry : Elektronický řídící systém musí být namontován tak, aby byl dobře viditelný pro řidiče. b) Montáž Po odmontování její skříně je možno upevnit elektronickou jednotku ve čtyřech pozicích vzhledem k číselníku. - Upevněte spodní část elektronické jednotky tak, že vyvrtáte otvory na požadovaném místě ( otvory se vzdáleností mezi osami 50 mm, Ø 5 mm) 9

10 Setting Up / eállítás / Uvedení do provozu + E Ha 0 D 0

11 Setting Up / eállítás / Uvedení do provozu G The gearbox FUNTIONS The main function of the gearbox is for tramline marking applications. While working, the curso returns to this function; use the key to move the cursor on to other functions. In the event of any anomaly, the cursor automatically positions itself on the faulty function, accompanied by an audible signal. D E Direct read-out of speed of advance in Km/h Hectare counter, direct two-level read-out Marking, counting and selection of run Direct read-out of speed of rotation of turbine in rpm. cursor indicating the selected function. ^ ^ SETTINGS dvance marking manually via control box (count) Selection of the surface area Programming Stop marking count. Reset the levels of the hectare counter Total Total Select function (move cursor) Programming HU készülék bemutatása FUNKIÓK EÁLLÍTÁSOK hajtóműszekrény legfontosabb funkciója a sor jelölése. működés során a kurzor segítségével ehhez a funkcióhoz lehet visszalépni, a kurzor a. billentyű segítségével állítható más funkciókra. ármely rendellenesség esetén a kurzor egy hangjelzés kíséretében automatikusan a hibát tartalmazó funkcióra áll. ^ haladás manuális kijelölése a vezérlő dobozon keresztül (számlálás). felszín kijelölése. Programozás. Kijelölés számlálás leállítása. hektár számláló szintű, Total és Total számlálójának nullázása. D E haladási sebesség közvetlen kijelzése km/órában. Hektár számláló, közvetlen, kétszintű leolvasás. Kijelölés, számlálás és az üzemmód kiválasztása. turbina fordulatszámának közvetlen kijelzése percenkénti fordulatszámban. kiválasztott funkciót jelző V kurzor. ^ Funkció választás (a kurzor mozgatása). Programozás. Z Prezentace elektronického řídícího systému FUNKE - Hlavní funkcí systému je funkce vymezování vzdálenosti. ěhem práce se kurzor vrací na tuto funkci, pomocí klávesy je možno přejít na ostatní funkce. V případě anomálie se kurzor automaticky umístí na vadné funkci a ozve se varovný signál. ^ NSTVENÍ PRMETRŮ: Ruční posun vpřed pro vymezování vzdálenosti Výběr plochy Programování Zastavení počítání vymezování vzdálenosti Návrat na nulu stupňů ha počítadla elkem elkem D E Rychlost pojezdu v reálném čase v km/h ha počítadlo, dvouúrovňové čtení v reálném čase Vymezování vzdálenosti, počítání a výběr chodu. Rychlost otáček turbíny v reálném čase v ot/min kurzor v pro výběr funkce ^ Výběr funkce (přemísťování kurzoru) Programování

12 + 0

13 G Forward speed a) Operation : - Press to move the cursor on to Km/h. - heck that the coefficient is still stored in memory - Recalibrate the unit over a distance of 00 m When working, the speed of advance is displayed. The unit only works for a speed of advance greater than Km/h. The unit is programmed with a coefficient of. so that the speed can be read off directly. NOTE: difference of a few per cent may be observed between the k.p.h. indication on the unit and on the tractor. alibrating the unit over 00 m is the most accurate method of obtaining a reading as close as possible to the actual forward speed. If you notice that the speed indicated is not correct : HU Haladási sebesség a) Működés: - kurzorral lépjen a km/h jelre. - Ellenőrizze, hogy az együttható a memóriában van-e még. - Végezze el a készülék újrakalibrálását egy 00 m-es szakaszon. Működés közben a haladási sebesség olvasható le. készülék csak a km/h értéket meghaladó haladási sebességek esetén működik. MEGJEGYZÉS: készülék által és a traktor által kijelzett km/h óra érték között néhány százalékos eltérés lehetséges. készülék a. együtthatóval van beprogramozva, így a sebesség közvetlenül leolvasható. mennyiben azt veszi észre, hogy a kijelzett sebesség hibás: készülék 00 m-es távolságon történő kalibrálása a legpontosabb módszer a tényleges haladási sebességet leginkább megközelítő mért érték eléréséhez. Z Rychlost pojezdu - Ověřit, že koeficient je stále uložen v paměti a) Nastavení: - Stisknutím tlačítka přiveďte kurzor na nastavení km/h. Za chodu se zobrazí pojezdová rychlost. Elektronický řídící systém funguje pouze pro pojezdovou rychlost vyšší než km/h. - Znovu nakalibrovat systém na vzdálenost 00 m POZNÁMK: Může být zjištěn několika procentní rozdíl mezi rychlostí v km/h udávanou systémem a ukazatelem rychlosti traktoru. Systém je naprogramován s koeficientem,, což umožňuje odečítání rychlosti v reálném čase. Kalibrace systému na vzdálenosti 00 m je nejlepším řešením pro získání co nepřesnější reálné pojezdové rychlosti. Pokud zjistíte, že uvedená rychlost není správná, můžete:

14

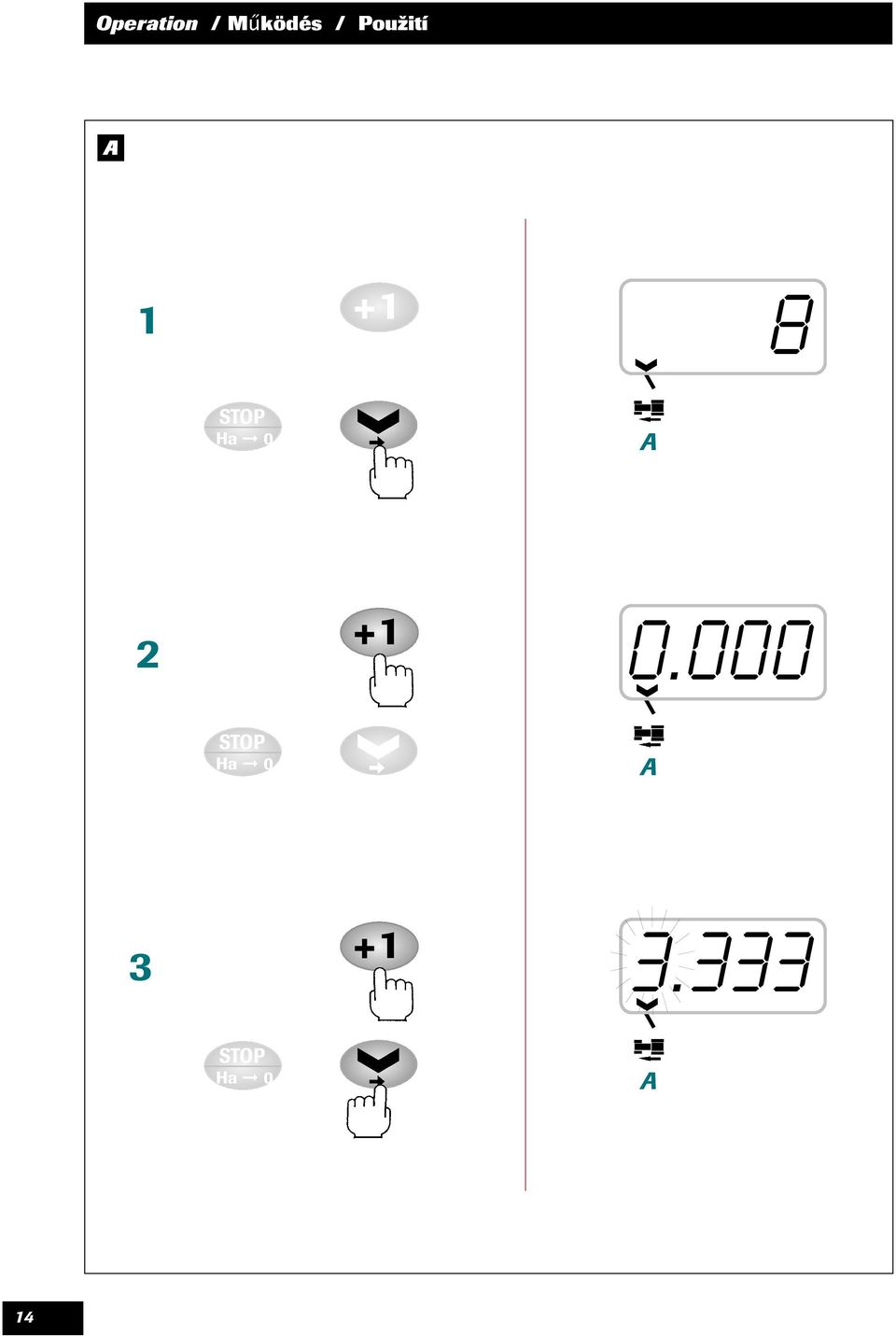

15 G b) hecking the coefficient : Select the Km/h function Press and hold down : The coefficient is displayed if correct release if incorrect keep pressed down throughout programming With your other hand : - Press to modify the figure which is flashing - Release when the required figure appears Repeat this operation for the other figures and for the location of the decimal point. The coefficient should be. HU b) z együttható ellenőrzése. Válassza ki a km/h funkciót. Nyomja meg és tartsa megnyomva a billentyűt: megjelenik az együttható. ha megfelelő: engedje fel. ha nem megfelelő: tartsa nyomva a billentyűt a programozás során. másik kezével: - nyomja meg a billentyűt a villogó érték módosításához - engedje fel a billentyűt a kívánt érték megjelenésekor Végezze el a műveletet a többi számjegy és a tizedes vessző helyzetének beállításához is. z együttható értékének, -nak kell lennie. Z b) Kontrola koeficientu: Vyberte funkci Km/h Stiskněte a podržte: Koeficient se zobrazí Pokud je správný Uvolněte Pokud není správný Podržte během celého programování Druhou rukou: - Stiskněte a změňte blikající číslo. - Uvolněte jakmile se požadované číslo zobrazí. Stejnou operaci proveďte pro ostatní čísla a umístění tečky: Teoretický koeficient je. 5

16 UTO 6

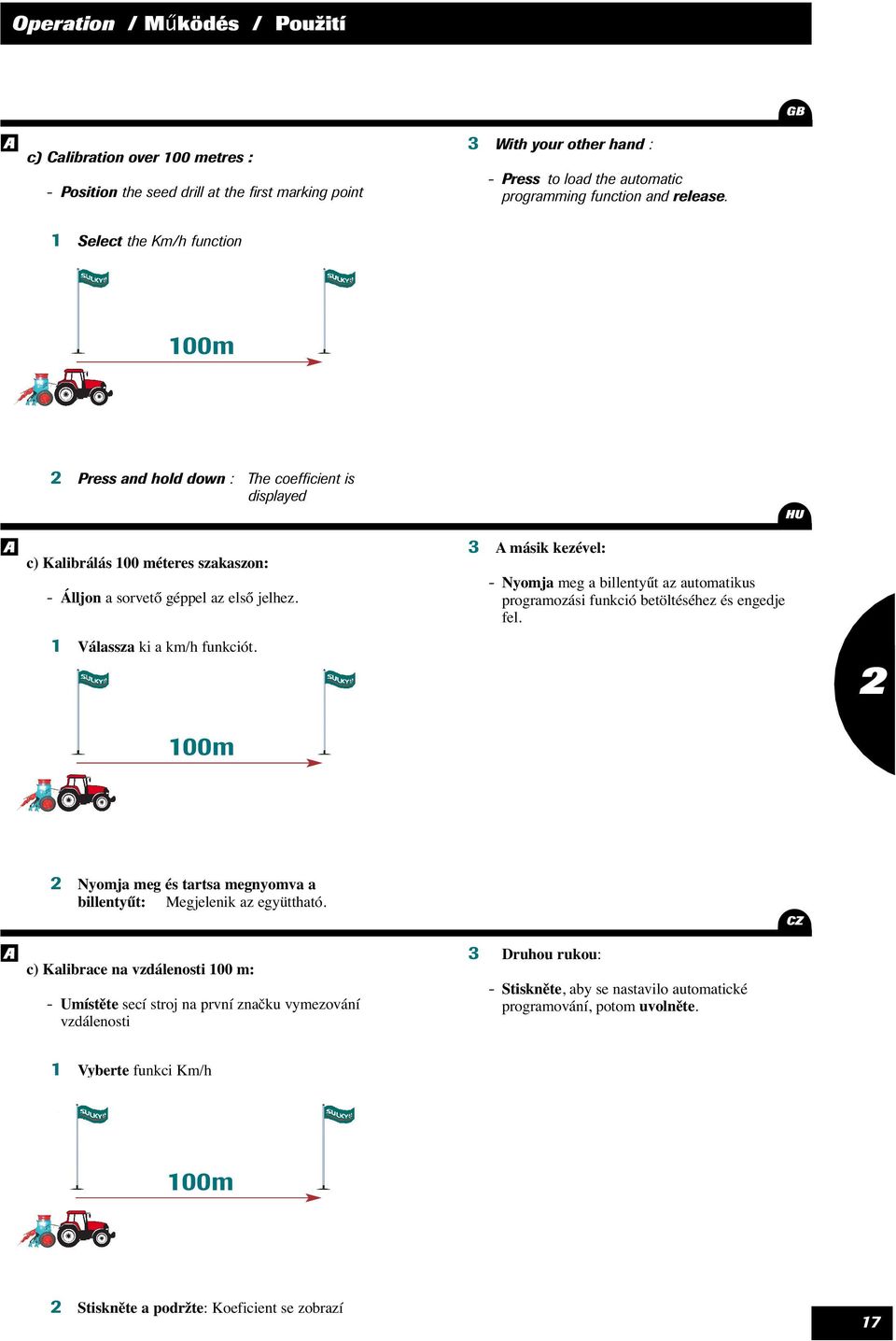

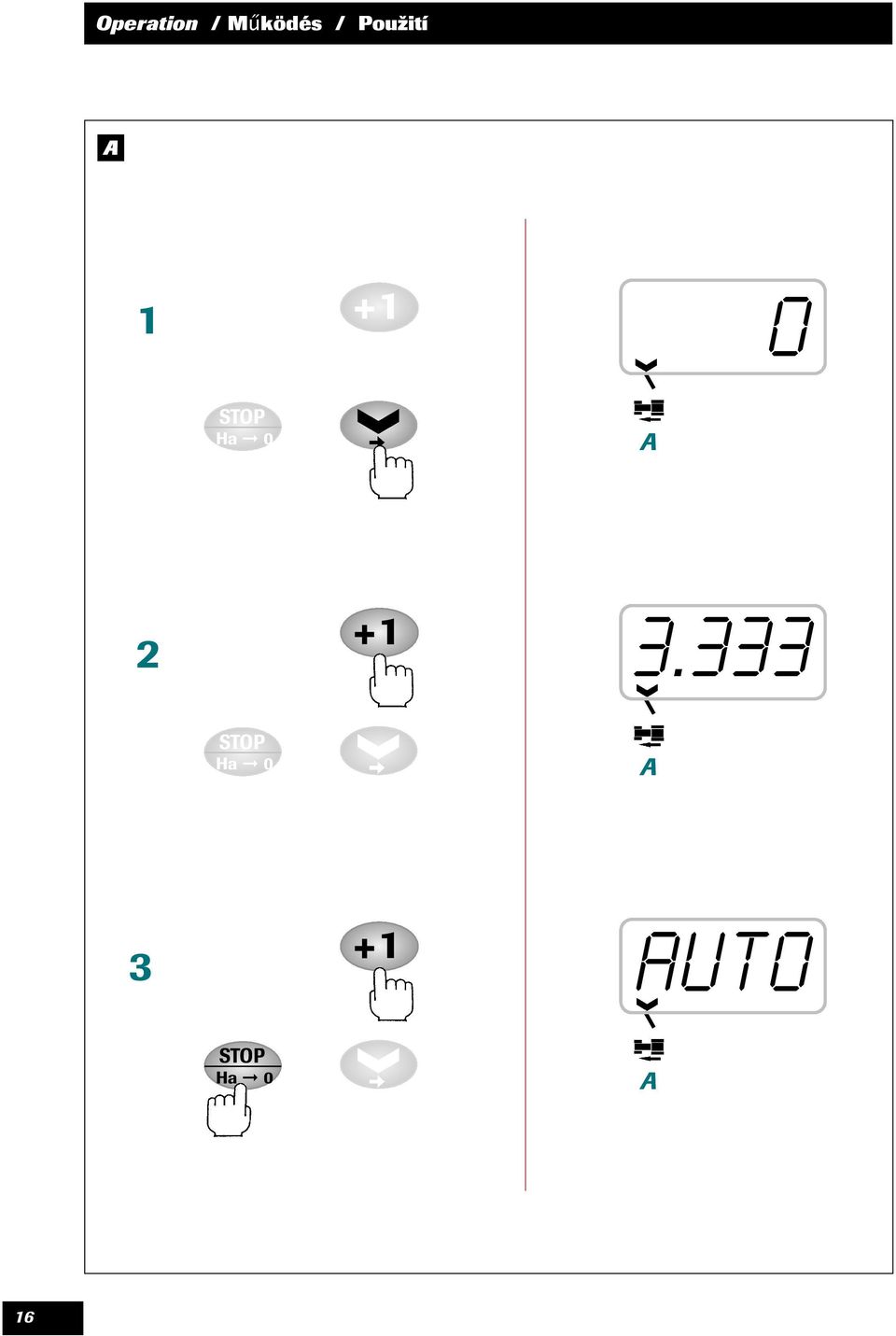

17 G c) alibration over 00 metres : - Position the seed drill at the first marking point With your other hand : - Press to load the automatic programming function and release. Select the Km/h function 00m Press and hold down : The coefficient is displayed HU c) Kalibrálás 00 méteres szakaszon: - Álljon a sorvető géppel az első jelhez. másik kezével: - Nyomja meg a billentyűt az automatikus programozási funkció betöltéséhez és engedje fel. Válassza ki a km/h funkciót. 00m Nyomja meg és tartsa megnyomva a billentyűt: Megjelenik az együttható. Z c) Kalibrace na vzdálenosti 00 m: - Umístěte secí stroj na první značku vymezování vzdálenosti Druhou rukou: - Stiskněte, aby se nastavilo automatické programování, potom uvolněte. Vyberte funkci Km/h 00m Stiskněte a podržte: Koeficient se zobrazí 7

18

19 G 4 Travel the distance of 00 metres The number of pulses is displayed. 5 t the end of the 00 metres : - Press the coefficient is then displayed. 00m The unit stores this coefficient in memory and cancels the previous value. NOTE : the difference between the theoretical coefficient and the coefficient obtained through testing is generally very low. HU 4 Haladjon végig a 00 méteres szakaszon. Megjelenik az impulzusok száma. 00m 5 00 méteres távolság végén: - Nyomja meg a billentyűt, ekkor megjelenik az együttható értéke. készülék ezt az együtthatót tárolja el a memóriájában és a korábbi értéket törli. MEGJEGYZÉS: z elméleti együttható és az ellenőrzéssel kapott együttható értéke közötti különbség rendszerint nagyon alacsony. Z 4 Projetí vzdálenosti 00 m Počet impulsů se postupně zobrazuje. 5 Na konci 00 m: - Stiskněte, objeví se nový koeficient. Systém zaznamená tento koeficient do paměti a zruší předchozí. 00m POZNÁMK: rozdíl mezi teoretickým a testem získaným koeficientem je obvykle velmi malý 9

20 tot. + tot. 0

21 G Hectare counter a) Operation : Select the function (ha) : Maximum 9999, read-out in hectares and tenths of a hectare Press and release The first total is displayed Press and release The second total is displayed HU Hektár számláló a) Működés: Válassza ki a (ha) funkciót: kijelzett érték maximum 9999 hektár és tized hektár lehet. Nyomja meg és engedje fel a billentyűt: megjelenik az első összeg. Nyomja meg és engedje fel a billentyűt: megjelenik a második összeg. Z Hektarový měřič a) Nastavení: Vyberte funkci ha Maximum 9999, odečítání v ha a /0 ha Stiskněte a uvolněte Zobrazí se první součet Stiskněte a uvolněte Zobrazí se druhý součet

22

23 G b) Programming : hecking the programmed working width. Select the hectare function Press and hold down : The width appears if it is correct release With your other hand : - Press to modify the figure which is flashing - Release when the required figure appears - Repeat this operation for the other figures and for the location of the decimal point. if it is incorrect keep held down throughout programming m Seed drill.000,5 m Seed drill m Seed drill ,5 m Seed drill ,8 m Seed drill m Seed drill m Seed drill HU b) Programozás: beprogramozott művelési szélesség ellenőrzése. Válassza ki a hektár funkciót. Nyomja meg és tartsa megnyomva a billentyűt: Megjelenik a szélesség. ha megfelelő: ha nem megfelelő: engedje fel. tartsa nyomva a billentyűt a programozás során. másik kezével: - nyomja meg a billentyűt a villogó érték módosításához - engedje fel a billentyűt a kívánt érték megjelenésekor - Végezze el a műveletet a többi számjegy és a tizedes vessző helyzetének beállításához is. m sorvető gép.000,5 m sorvető gép m sorvető gép ,5 m sorvető gép ,8 m sorvető gép m sorvető gép m sorvető gép Z b) Programování Kontrola šířky naprogramovaného chodu. Vyberte funkci ha Stiskněte a podržte: Zobrazí se pracovní šířka Pokud je správná Pokud není správná uvolněte podržte během celého programování Druhou rukou - Stiskněte a změňte blikající číslo. - Uvolněte jakmile se požadované číslo zobrazí. - Stejnou operaci proveďte pro ostatní čísla a umístění tečky: Secí stroj m.000 Secí stroj,5 m.500 Secí stroj 4 m Secí stroj 4,5 m Secí stroj 4,8 m Secí stroj 5 m Secí stroj 6 m 6.000

24 tot

25 G c) Resetting the hectare counter : Select the function (ha) Press and select which of the totals is to be reset to zero " total. " or " total. " - Release Press and hold down for over a minimum of 5 seconds The meter will beep 5 times when the area reading is about to be deleted. " total. " or " total. " enable you to have two different hectare counts (e.g. daily and seasonal) HU c) hektár számláló nullázása. Válassza ki a (ha) funkciót. Nyomja meg a billentyűt a nullázni kívánt érték kiválasztásához.. összeg vagy. összeg (lásd:. oldal). - Engedje fel a billentyűt. Nyomja meg a billentyűt és tartsa lenyomva 5 másodpercig. terület értékének törlését megelőzően a készülék 5-ször sípol. z. összeg és a. összeg funkció lehetővé teszi hektár számláló szint (például napi számláló és szezon számláló) használatát. Z c) Návrat na nulu hektarového měřiče Vyberte funkci ha Stiskněte a vyberte součet k vynulování Součet nebo Součet (viz str. ) - Uvolněte Stiskněte a podržte minimálně 5 vteřin Vymazání předchází zvukový signál - 5x Součet a Součet vám dá k dispozici typy hektarového měřiče (například denní a sezónní) Součet a Součet vám umožní nastavit typy hektarového měřiče (například denní a sezónní) 5

26 + 6 + Stop + 6 6

27 G Marking Out a) Select marking function Left hand figure : Right hand figure : counting programmed figure ounting takes place by reversal of row markers. The unit indicates the start of disengagement of the distributors by means of an audible signal.. Stopping the counting For reversal of row markers in the middle of the plot of land For no tramlining. - Press NOTE: Make sure you're not on the program figure (Tramlines would operate). Restart counting - Press HU Kijelölés számlálás megállítása a) Válassza ki a kijelölés funkciót. bal oldali érték: számlálás jobb oldali érték: beprogramozott érték számlálás a sorjelölők visszafelé számlálásával történik. készülék egy hangjelzéssel jelzi az elosztók szétkapcsolásának megkezdését. sorjelölők visszafordításához a földterület közepén. Nyomvonalazáshoz nem használható. - Nyomja meg a billentyűt. MEGJEGYZÉS: Győződjön meg róla, hogy nem a programszámon áll (a nyomvonalazók működnének). Indítsa újra a számlálást. - Nyomja meg a billentyűt. Z Vymezování vzdálenosti a) Výběr funkce vymezování vzdálenosti Číslo vlevo: Číslo vpravo: počítání naprogramované číslo Počítání se dělá převrácením značkovačů. Systém ohlásí zvukovým signálem začátek odpojení rozdělovačů. Zastavení počítání Pro převrácení značkovačů uprostřed parcely. Při nepoužití vymezování vzdálenosti. - Stiskněte POZNÁMK: Ujistěte se, že nejste na programovacím čísle (spustil by se Tramlines) Zpět na počítání - Stiskněte 7

28

29 G b) Programming : Select marking function Press and hold down throughout programming The right-hand figure flashes The left-hand indication relates to the tramlines mode: R symmetrical (right) Not used L symmetrical (left) SY Symmetrical : With your other hand : - Press to change the figure which is flashing. If in S mode, scroll through the figures as far as 5 to display the L mode, then to for SY and viceversa. b) Programozás: Válassza ki a kijelölés funkciót. Nyomja meg és tartsa lenyomva a billentyűt a programozás során. jobb oldali szám villog. bal oldali érték a nyomvonalazási üzemmódra vonatkozik: R szimmetrikus (jobb oldal) Használaton kívül. L szimmetrikus (bal oldal) SY Szimmetrikus: másik kezével: - villogó érték módosításához nyomja meg a billentyűt. Ha az S üzemmódban van, léptesse az értékeket 5-ig, az L üzemmód megjelenítéséig, majd a - ig, az SY megjelenítéséig, majd vissza. HU b) Programování: Vyberte funkci vymezování vzdálenosti Stiskněte a podržte během celého programování Číslo vpravo bliká Zápis vlevo odpovídá funkci Tramlines: R symetrický (pravý) Nepoužívá se L symetrický (levý) SY Symetrický: Druhou rukou: - Stiskněte a změňte blikající číslo. Pokud máte funkci S, přejděte až na číslo 5, abyste se dostali na funkci L, pak na číslo, abyste se dostali na funkci SY a obráceně. Z 9

30

31 G c) Manual counting advance: To begin the plot: Press to select the marking-out function. To mark directly: Press + to display the number preceding the programming number. - Raise the marker using the hydraulic control. The counter changes directly to the programming number and flashes. - Lower the other marker so that it acts on the seed drill s hydraulic and electrical clutch system. NOTES : The manual advance function is only possible if one of the markers is lowered. Do not forget to release the hydraulic pressure once the digits have started flashing in order to activate the seed drill disengaging system. HU c) Manuális számlálás előre MEGJEGYZÉS: földterület művelésének megkezdéséhez: Nyomja meg a billentyűt a nyomtáv kijelölő funkció kiválasztásához. közvetlen kijelöléshez: Nyomja meg a + billentyűt a program száma előtti szám megjelenítéséhez. - hidraulikus vezérlés segítségével emelje meg a nyomtáv jelölőt. számláló közvetlenül a programszámra lép és villogni kezd. manuális előre számlálás funkció csak valamelyik nyomtáv jelölő leengedett állapotában lehetséges. számok villogásának megkezdését követően ne feledje kiengedni a hidraulikus nyomást, hogy a sorvető gép szétkapcsolási rendszerét aktiválja. - Engedje le a másik nyomtáv jelölőt, hogy az a sorvető gép hidraulikus és elektromos tengelykapcsolójára hasson. Z c) Ruční ovládání počítání Na začátku parcely Stiskněte a vyberte funkci vymezování vzdálenosti Při vymezování vzdálenosti přímo POZNÁMK Ruční posuv je možný, jen když je jeden ze značkovačů v dolní poloze. Nezapomeňte uvolnit hydraulický tlak poté, co čísla začnou blikat, abyste odpojili secí stroj. Stiskněte +, abyste nastavili číslo, které předchází programovacímu číslu. - Pomocí hydrauliky zvednout značkovač. Počítání se nastaví přímo na programovací číslo a bliká. - Spustit dolů druhý značkovač, aby zapůsobil na hydraulický systém a elektrický systém odpojení secího stroje.

32 d) m 0 m d) m m m 6 6 6

33 G d) Examples of tramlining d) Marking at the centre of the seed drill (symmetrical) e.g. 0 m boom, 4 m seed drill 0 = 5 - Odd number of passes 4 Programme the unit to 5 Set the count number to egin the plot with a full seed drill pass. t each field end, the count number should increase by, up to 5. Invert the hydraulic markers before starting the 5th pass. The number should return to for the next pass. d) Marking at the centre of the seed drill (symmetrical) e.g. 4 m boom, 4 m seed drill 4 = 6 - Even number of passes 4 Programme the unit to 6 Set the count number to. egin the plot with a half seed drill (see drill manual). t each field end, the count number should increase by, up to 6. Invert the hydraulic markers before starting the 6th pass. The number should return to for the next pass. HU d) Példák a nyomvonalszámításra d) Jelölés a sorvető gép közepén (szimmetrikus) például: 0 m széles terület, 4 m széles sorvető gép 0/4 = 5. Páratlan számú menet. Programozza be a berendezést 5-re. Állítsa be a számlálót -ra. Kezdje a terület művelését teljes szélességű vetési menettel. Minden mező végén a számlálónak -gyel kell emelkednie 5-ig. z 5. menet megkezdését megelőzően cserélje fel a hidraulikus jelölőket. következő menetre a számlálónak vissza kell állnia -re. d) Jelölés a sorvető gép közepén (szimmetrikus) például: 4 m széles terület, 4 m széles sorvető gép 4 4/4 = 6. Páros számú menet. Programozza be a berendezést 6-ra. Állítsa be a számlálót -ra. Kezdje a terület művelését fél szélességű vetési menettel (lásd: vetőgép használati útmutatója). Minden mező végén a számlálónak -gyel kell emelkednie 6-ig. 6. menet megkezdését megelőzően cserélje fel a hidraulikus jelölőket. következő menetre a számlálónak vissza kell állnia -re. Z d)příklady vymezování vzdálenosti d) Značení secího stroje uprostřed (symetrické) př: rampa 0 m secí stroj 4 m 0/4 = 5 Lichý počet pojezdů Naprogramovat systém na 5 Nastavit číslo počítání na Zahájit parcelu celým pojezdem secího stroje. Při každé otáčce se musí číslo počítání posunout až na 5. Spustit obrácení hydraulických značkovačů před zahájením pátého pojezdu. Číslo se pak musí vrátit na před následujícím pojezdem. d) Značení secího stroje uprostřed (symetrické) př: rampa 4 m secí stroj 4 m 4/4 = 6 Sudý počet pojezdů 4 Naprogramovat systém na 6 Nastavit číslo počítání na Zahájit parcelu s jednou polovinou secího stroje (viz manuál secího stroje). Při každé otáčce se musí číslo počítání posunout až na 6. Spustit obrácení hydraulických značkovačů před zahájením šestého pojezdu. Číslo se pak musí vrátit na před následujícím pojezdem.

34 d) m m

35 G d ) Marking over an Outward and Return pass (asymmetrical) e.g. 4 m boom, 4 m seed drill 4 = 6 Even number of passes 4 Pay attention to which side of the seed drill is marking when starting the plot. Programme the unit to 6 Set the count number to 4. Start the plot on the right-hand edge. t each field end, the count number should increase by, up to 6. Invert the hydraulic markers before starting the 6th pass. The number should then return to and mark again on this pass. HU d) Külső és visszatérő menet kijelölése (aszimmetrikus) például: 4 m széles terület, 4 m széles sorvető gép 4/4 = 6. Páros számú menet. terület művelésének megkezdésekor figyeljen oda, melyik oldalra van megjelölve a sorvető gép. Programozza be a berendezést 6-ra. Állítsa be a számlálót 4-re. Kezdje a terület megművelését a jobb oldali szélén. Minden mező végén a számlálónak -gyel kell emelkednie 6-ig. 6. menet megkezdését megelőzően cserélje fel a hidraulikus jelölőket. számlálónak ezt követően vissza kell állnia - re és ebben a menetben újra jelölnie kell. Z d) Značení secího stroje Tam/Zpět (asymetrické) př: rampa 4 m secí stroj 4 m 4/4 = 6 Sudý počet pojezdů Pozor na stranu secího stroje, která vymezuje vzdálenost při zahájení parcely Naprogramovat systém na 6 Nastavit číslo počítání na 4. Zahájit parcelu z pravé krajní strany. Při každé otáčce se musí číslo počítání posunout až na 6. Spustit obrácení hydraulických značkovačů před zahájením šestého pojezdu. Číslo se pak musí vrátit na a ještě jednou vymezit tento pojezd. 5

36 5 m m SY L SY L SY L , , ,

37 G e) Programming values : SY Tramlining at the centre of the seed drill L Tramlining over an Outward & Return pass NOTE : In the case of symmetrical tramlining, check that the metering devices are only disengaged on one side. Do not forget to match the position of the rear markers with the disengaged metering devices. HU e) Programozási értékek SY Nyomvonal jelölés a sorvetőgép középvonalában, L Nyomvonal jelölés Kimenő és visszatérő menetben. MEGJEGYZÉS: szimmetrikus nyomvonal jelölés esetén ellenőrizze, hogy a mérőeszközök csak az egyik oldalon vannak kioldva. Ne feledje a hátulsó jelölők pozícióját hozzáigazítani a kioldott mérőeszközökhöz. Z e) Programovací hodnoty SY Vymezování vzdálenosti secího stroje uprostřed L Vymezování vzdálenosti secího stroje Tam/Zpět POZNÁMK: V případě symetrického vymezování ověřte, že se odpojila opravdu jen jedna strana rozdělovače Nezapomeňte zkoordinovat pozici zadních značkovačů s odpojitelnými rozdělovači. 7

38 D D 8

39 G D Turbine speed (for pneumatic seed drill) a) Operation : SELET THE TURINE ROTTION SPEED (RED-OUT IN RPM) Refer to the instruction manual for the drill concerned. If the turbine speed drops, the cursor automatically moves to this function, and this is followed by an audible signal, the unit also indicates when the speed is too high. HU D Turbina fordulatszáma (pneumatikus sorvető gép esetén) a) Működés: VÁLSSZ KI TURIN FORDULTSZÁMOT ( KIJELZŐN MEGJELENŐ ÉRTÉK FORDULT/PEREN). Olvassa el az érintett vetőgép használati útmutatóját. ha a turbina fordulatszáma csökken, a kurzor automatikusan erre a funkcióra áll, majd egy hangjelzést ad, a rendszer azt is jelzi, ha a fordulatszám túl magas. Z D Rychlost turbíny (pro pneumatické secí stroje) a) Nastavení VYERTE ROTČNÍ RYHLOST TURÍNY (V OT/MIN) Přečtěte si návod k použití daného secího stroje. Při poklesu počtu otáček turbíny se kurzor automaticky umístí na této funkci a následuje zvukový signál. Stejně reaguje systém i v případě příliš vysokých otáček. 9

40 D + 0 D D D 40

41 G D b) Programming : Setting the minimum rotation for the alarm. Select the turbine function Press and hold down : the value is displayed If it is correct release If it is incorrect keep held down throughout programming With your other hand : - Press to change the figure which is flashing. - Release when the required figure appears. - Repeat this operation for the other figures E.G.: rate = 700 rpm N : Refer to the instruction manual for the drill concerned to determine the correct turbine rotation speed. D b) Programozás: riasztás minimális fordulatszám értékének beállítása. Válassza ki a turbina funkciót. Nyomja meg és tartsa nyomva a billentyűt: az érték megjelenik a kijelzőn. ha megfelelő: engedje fel. ha nem megfelelő: tartsa nyomva a billentyűt a programozás során. másik kezével: nyomja meg a billentyűt a villogó érték módosításához engedje fel a billentyűt a kívánt érték megjelenésekor - Végezze el a műveletet a többi számjegy beállításához is. PÉLD: ÉRTÉK= 700 ford/perc MEGJEGYZÉs: Olvassa el az érintett vetőgép használati utasítását a turbina fordulatszámának megismeréséhez. HU D b) Programování Zaznamenání minimální hodnoty rotace pro spuštění alarmu. Vyberte funkci turbína Stiskněte a podržte: Hodnota se zobrazí Pokud je správná: uvolnit Pokud není správná: podržet po celou dobu programování Druhou rukou: Stiskněte a změňte blikající číslo. Uvolněte jakmile se požadované číslo zobrazí - Stejnou operaci proveďte pro ostatní čísla PŘÍKLD: HODNOT = 700 Tr/mn POZNÁMK: Pro zjištění hodnoty režimu rotace turbíny si přečtěte návod k použití daného secího stroje. Z 4

42 Information / Információ / Informace LUE ROWN ROWN LUE LK YELLOW RED WHITE LUE GREEN ROWN TURINE SPEED LUE LUE RED ROWN RED / ROWN TRMLINING YLINDER PEM 4

43 Information / Információ / Informace G ircuit diagram Maintenance a) Electronic control unit The unit requires no maintenance. It must however be kept in a dry place in winter. b) Sensors The inductive sensors require no maintenance ; however, care should be taken to avoid subjecting them to shock, since this could upset their positioning. - lean the seed drill thoroughly after use to avoid rodent damage. HU Kapcsolási rajz Karbantartás a) Elektronikus vezérlő egység z egység nem igényel karbantartást, azonban télen száraz helyen kell tárolni. b) Érzékelők z induktív szenzorok nem igényelnek karbantartást, azonban ügyelni kell, hogy ne érje őket ütés, mert ez elállíthatja a pozícionálásukat. - korróziós károk megelőzése céljából alaposan tisztítsa meg a sorvető gépet. Z Schéma elektrického okruhu Údržba a) Elektronický řídící systém Systém nepotřebuje údržbu. Je však nezbytné, aby byl v zimě uchován na suchém místě. b) Snímače Indukční snímače nepotřebují žádnou údržbu, je však třeba dávat pozor na nárazy, které by mohly porušit jejich nastavení. - Po použití je třeba secí stroj dobře vyčistit, aby ho neporušili hlodavci 4

44 Information / Információ / Informace G Troubleshooting FULTS The unit does not switch on The unit switches on, then switches off The speed information is incorrect The hectare count is incorrect The automatic count function is not working when tramlining (or is counting double) SOLUTIONS heck the V D connection heck the fuse heck the + / - polarity heck the speed coefficient heck the position of the sensor on the shaft heck the speed coefficient heck programmed working width heck the position of the sensor on the shaft heck the position of the sensor on the markers reversing mechanism. HU Hibajavítás HI készülék nem kapcsolódik be. készülék bekapcsolódik, majd kikapcsolódik. sebességre vonatkozó információk tévesek. hektár számlálás téves. kijelölések automatikus számlálása nem működik (kétszer számol, egy helyett). HI JVÍTÁS Ellenőrizze a V D csatlakozást. Ellenőrizze a mperes biztosítékot. Ellenőrizze a + / - polaritást. Ellenőrizze a sebesség együtthatót. Ellenőrizze a szenzor pozícionálását a tengelyen. Ellenőrizze a sebesség együtthatót. Ellenőrizze a beprogramozott művelési szélességet. Ellenőrizze a szenzor pozícionálását a tengelyen. Ellenőrizze a szenzor pozícionálását a sorkijelölő visszafordító mechanizmusának szintjében. Z Řešení problémů Systém se nezapnul PORUH Systém se zapne a pak vypne Špatná informace rychlosti Špatné hektarové měření utomatické počítání pro vymezování vzdálenosti nefunguje (počítání krát místo ) ŘEŠENÍ Ověřte zapojení stejnosměrného proudu V Ověřte pojistku Ověřte polaritu +/- Ověřte koeficient rychlosti Ověřte umístění snímače na hřídeli Ověřte koeficient rychlosti Ověřte šířku chodu v programu Ověřte umístění snímače na hřídeli Ověřte umístění snímače na obracecím mechanismu značkovačů 44
