1 Original Instructions Eredeti tájékoztató Technický popis X PLESE RED CREFULLY BEFORE USING THE CONSOLE Réf: GB-HU-CZ /DIS Les Portes de Bretagne P.. de la Gaultière CHTEUBOURG France Tél :(33) Fax : (33) Site Internet : info@sulky-burel.com dresse postale SULKY-BUREL CS NOYL SUR VILINE CEDEX France

2 Biztonsági előírások HU Veszély. Nagy nyomás alatti hidraulikus szivárgás veszélye, mely bejuthat az emberi testbe. hidraulikus rendszer használata előtt olvassa el a tájékoztatót! Fennáll a gép károsodásának kockázata. Tanulmányozza a használati utasítást! Veszély. Vegyszerek manipulálásakor viseljen megfelelő védőruházatot. Veszély. gép nagy sebességgel szemcséket vet ki. Ne maradjon a gép közelében, amikor jár a traktor motorja. z üzembe helyezés előtt olvassa el figyelmesen az útmutatót és kövesse annak utasításait, különösen a biztonsági információkat. Veszélyes! Mozgó részek, megközelítésük tilos! Balesetveszély Gépkárosodási veszély Üzemeltetési tipp Figyelem! Hasznos teher, túllépni tilos! Esés veszélye. Ne másszon fel a gépre. Ne dobja ki a konzolt. Ezeket a szimbólumokat használjuk ezekben az utasításokban minden olyan alkalommal, amikor ajánlásokat adunk az Ön vagy mások biztonságára vagy a gép megfelelő működtetésére vonatkozóan. Ezeket az ajánlásokat a gép összes használója számára át kell adni. biztonságról szóló piktogramokat a gépre kell rögzíteni. Segítenek az Ön és mások biztonságának megőrzésében. Ismerkedjen meg a tartalmukkal és ellenőrizze a helyüket. Nézze át a biztonsági figyelmeztetéseket és a használati útmutatóban szereplő utasításokat. Ha olvashatatlanná válnak, vagy elvesznek, ezeket azonnal ki kell cserélni. 2

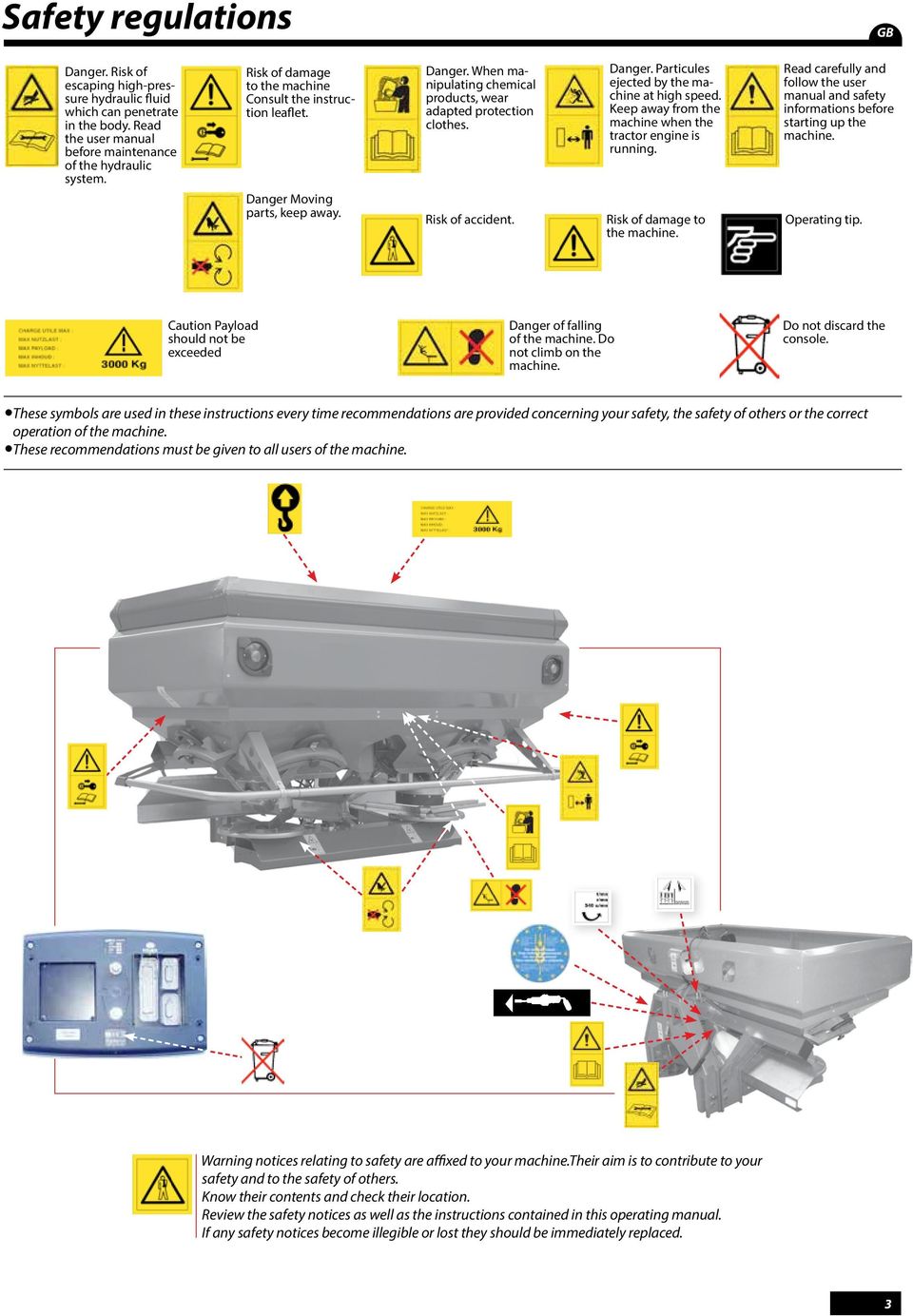

3 Safety regulations GB Danger. Risk of escaping high-pressure hydraulic fluid which can penetrate in the body. Read the user manual before maintenance of the hydraulic system. Risk of damage to the machine Consult the instruction leaflet. Danger. When manipulating chemical products, wear adapted protection clothes. Danger. Particules ejected by the machine at high speed. Keep away from the machine when the tractor engine is running. Read carefully and follow the user manual and safety informations before starting up the machine. Danger Moving parts, keep away. Risk of accident. Risk of damage to the machine. Operating tip. Caution Payload should not be exceeded Danger of falling of the machine. Do not climb on the machine. Do not discard the console. These symbols are used in these instructions every time recommendations are provided concerning your safety, the safety of others or the correct operation of the machine. These recommendations must be given to all users of the machine. Warning notices relating to safety are affixed to your machine.their aim is to contribute to your safety and to the safety of others. Know their contents and check their location. Review the safety notices as well as the instructions contained in this operating manual. If any safety notices become illegible or lost they should be immediately replaced. 3

4 Bezpečnostní pokyny CZ Nebezpečí. Nebezpečí úniku hydrauliky pod tlakem, která by mohla proniknout do lidského těla. Před použitím hydraulického systému si důkladně přečtěte návod. Nebezpečí poškození stroje, viz návod Nebezpečí. Při práci s chemickými přípravky používejte vhodné ochranné oděvy. Nebezpečí. Vymršťování částic ze stroje vysokou rychlostí. Nezůstávejte v blízkosti stroje, pokud je motor traktoru v chodu. Před spuštěním stroje si důkladně přečtěte návod k použití a dodržujte uvedené pokyny, zejména pokyny týkající se bezpečného zacházení. Nebezpečí Pohybující se díly, nepřibližujte se Nebezpečí úrazu Nebezpečí poškození stroje Usnadnění práce Pozor nepřekračujte povolenou nosnost Nebezpečí pádu. Nestoupejte na stroj. Řídící jednotku nevyhazujte. Tyto symboly se vyskytují v tomto návodu pokaždé, když se instrukce dotýká vaší bezpečnosti, bezpečnosti jiné osoby nebo správného použití stroje. Nezapomeňte tyto informace předat každému uživateli stroje. Bezpečnostní piktogramy musejí být umístěny na stroji. Jejich cílem je zajistit vaši bezpečnost a bezpečnost ostatních. Seznamte se s jejich obsahem a ověřte jejich umístění. Zkontrolujte čitelnost potenciálních rizik spojených s bezpečností a pokynů v tomto návodu k obsluze. Pokud jsou nečitelné nebo nejsou na místě, ihned je nahraďte. 4

5 English CONTENTS Pages PRESENTTION B C D E Description of the system (version: Stop & Go, Econov) Tractor interface connections Setting up the rate sensor VISION console control unit Functions 1 Pages PROGRMMING B C D E F Drive rate calibration Output flow rate adjustment Selecting the fertilizer Selecting the working width Funktion Tribord 3D Rate adjustment function G H I J Stop & Go function Econov function RTS Fertitest import function dditional functions 2 Pages STRT-UP B Stop & Go Version Econov Version 3 Pages INFORMTIONS B C D E Saving data utomatic modulation Diagnosis Maintenance Faults/Solutions 4 Read the operator s manual carefully before use. Understanding your electronic unit will help you make better use of it. English instructions: follow this symbol. GB 5

6 Magyar TRTLOMJEGYZÉK Oldalszám BEMUTTÁS B C D E Oldalszám rendszer bemutatása (változat: Stop & Go, Econov) traktorhoz történő csatlakoztatás sebességérzékelő behelyezése VISION konzol irányítódoboza funkciók bemutatása PROGRMOZÁS B C D E F Haladási sebesség kalibrálása Teljesítmény beállítása műtrágya kiválasztása Szórási szélesség kiválasztása Tribord 3D funkciók z adag modulációjának funkciója G H I J Stop & Go funkció Econov funkció Importált Fertitest «RTS» funkció Kiegészítő funkciók Oldalszám BEINDÍTÁS B Stop & Go változat Econov változat Oldalszám INFORMÁCIÓK B C D E datok rögzítése utomatikus moduláció (GPS) Diagnosztika Karbantartás Üzemzavar/Elhárítás Használat előtt kérjük olvassa el figyelmesen a kézikönyvet. Ha megérti elektronikus kapcsolódoboza működését, jobban tudja használni. francia változathoz kövesse a jelölést. HU 6

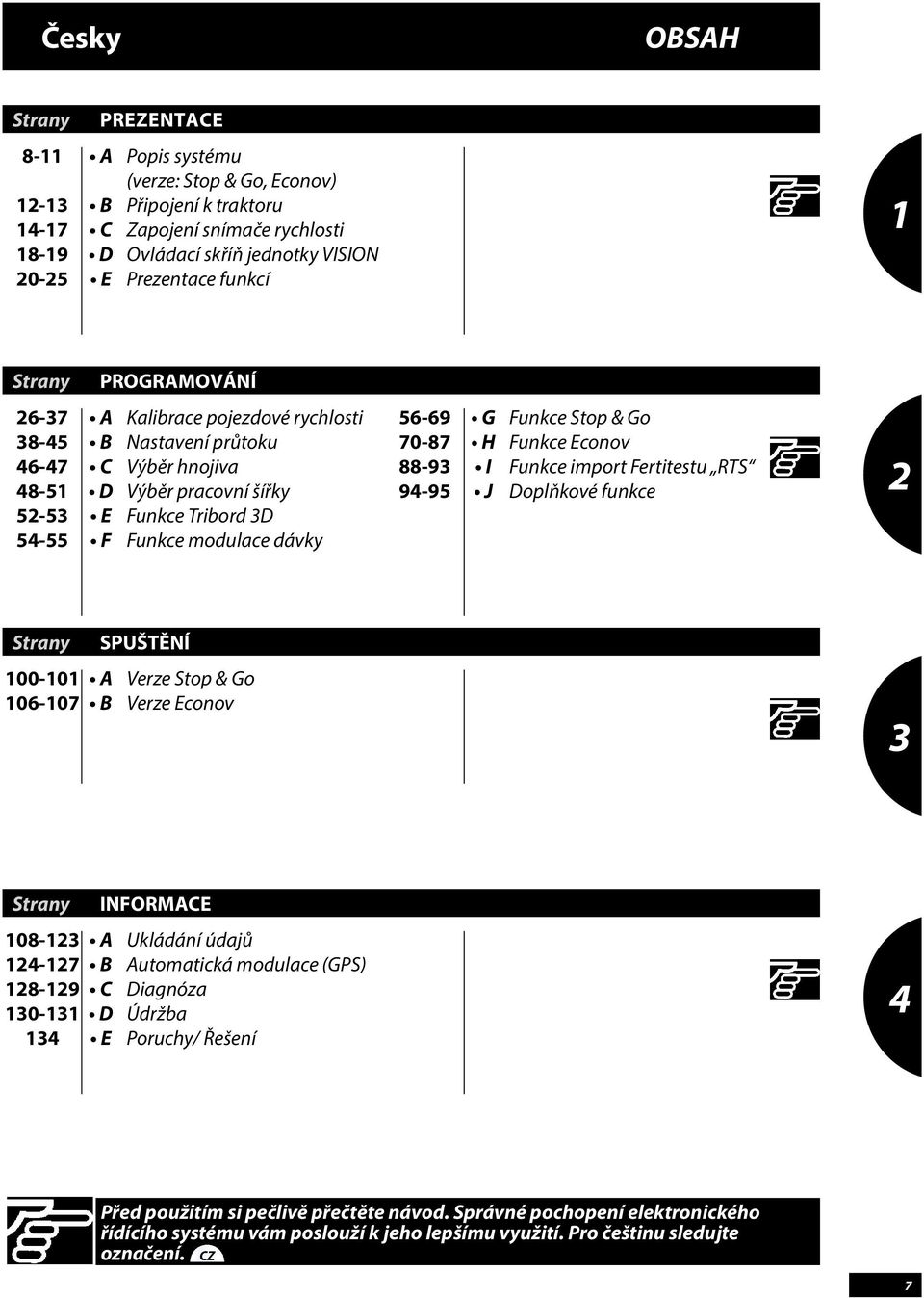

7 Česky OBSH Strany PREZENTCE B C D E Popis systému (verze: Stop & Go, Econov) Připojení k traktoru Zapojení snímače rychlosti Ovládací skříň jednotky VISION Prezentace funkcí 1 Strany PROGRMOVÁNÍ B C D E F Kalibrace pojezdové rychlosti Nastavení průtoku Výběr hnojiva Výběr pracovní šířky Funkce Tribord 3D Funkce modulace dávky G H I J Funkce Stop & Go Funkce Econov Funkce import Fertitestu RTS Doplňkové funkce 2 Strany SPUŠTĚNÍ B Verze Stop & Go Verze Econov 3 Strany INFORMCE B C D E Ukládání údajů utomatická modulace (GPS) Diagnóza Údržba Poruchy/ Řešení 4 Před použitím si pečlivě přečtěte návod. Správné pochopení elektronického řídícího systému vám poslouží k jeho lepšímu využití. Pro češtinu sledujte označení. CZ 7

8 1 & - 4 GHI 7 PQRS 2 BC 5 JKL 8 TUV 3 DEF 6 MNO 9 WXYZ Presentation / Bemutatás / Prezentace Kg

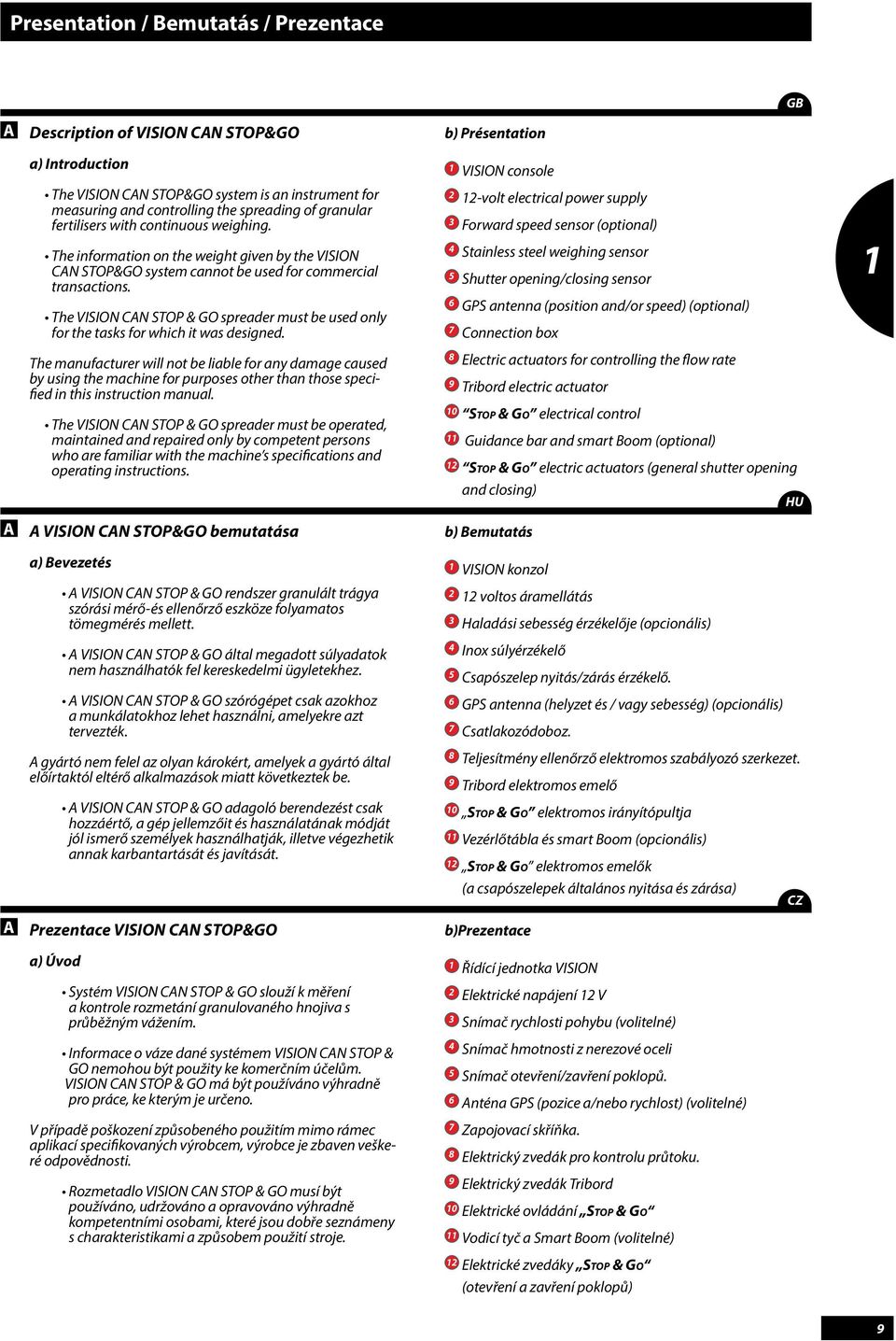

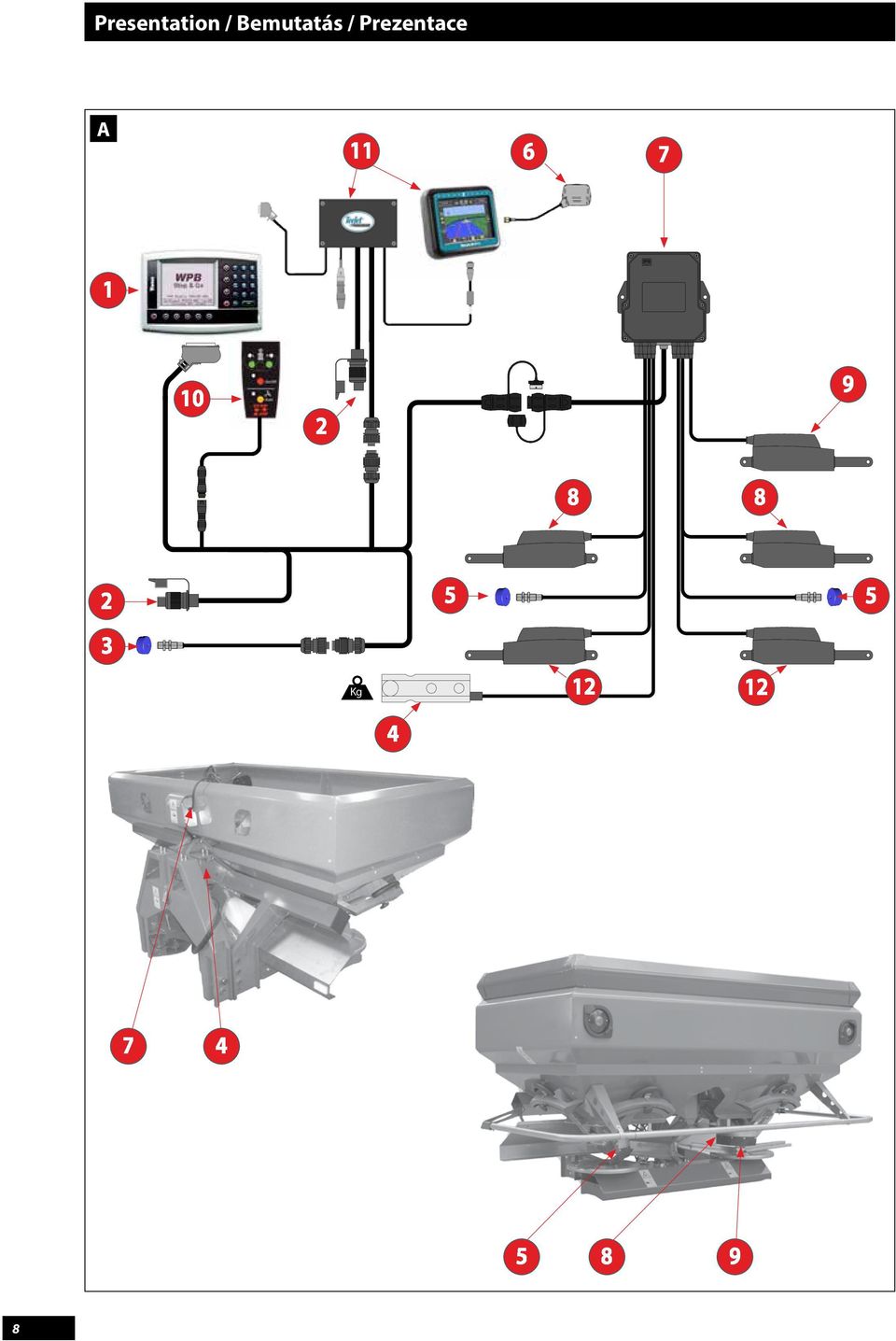

9 Presentation / Bemutatás / Prezentace GB Description of VISION CN STOP&GO a) Introduction b) Présentation 1 VISION console The VISION CN STOP&GO system is an instrument for measuring and controlling the spreading of granular fertilisers with continuous weighing. The information on the weight given by the VISION CN STOP&GO system cannot be used for commercial transactions. The VISION CN STOP & GO spreader must be used only for the tasks for which it was designed. The manufacturer will not be liable for any damage caused by using the machine for purposes other than those specified in this instruction manual. The VISION CN STOP & GO spreader must be operated, maintained and repaired only by competent persons who are familiar with the machine s specifications and operating instructions volt electrical power supply 3 Forward speed sensor (optional) 4 Stainless steel weighing sensor 5 Shutter opening/closing sensor 6 GPS antenna (position and/or speed) (optional) 7 Connection box 8 Electric actuators for controlling the flow rate 9 Tribord electric actuator 10 Stop & Go electrical control 11 Guidance bar and smart Boom (optional) 12 Stop & Go electric actuators (general shutter opening and closing) HU 1 VISION CN STOP&GO bemutatása a) Bevezetés VISION CN STOP & GO rendszer granulált trágya szórási mérő-és ellenőrző eszköze folyamatos tömegmérés mellett. VISION CN STOP & GO által megadott súlyadatok nem használhatók fel kereskedelmi ügyletekhez. VISION CN STOP & GO szórógépet csak azokhoz a munkálatokhoz lehet használni, amelyekre azt tervezték. gyártó nem felel az olyan károkért, amelyek a gyártó által előírtaktól eltérő alkalmazások miatt következtek be. b) Bemutatás 1 VISION konzol 2 12 voltos áramellátás 3 Haladási sebesség érzékelője (opcionális) 4 Inox súlyérzékelő 5 Csapószelep nyitás/zárás érzékelő. 6 GPS antenna (helyzet és / vagy sebesség) (opcionális) 7 Csatlakozódoboz. 8 Teljesítmény ellenőrző elektromos szabályozó szerkezet. 9 Tribord elektromos emelő VISION CN STOP & GO adagoló berendezést csak hozzáértő, a gép jellemzőit és használatának módját jól ismerő személyek használhatják, illetve végezhetik annak karbantartását és javítását. 10 Stop & Go elektromos irányítópultja 11 Vezérlőtábla és smart Boom (opcionális) 12 Stop & Go elektromos emelők (a csapószelepek általános nyitása és zárása) CZ Prezentace VISION CN STOP&GO a) Úvod Systém VISION CN STOP & GO slouží k měření a kontrole rozmetání granulovaného hnojiva s průběžným vážením. Informace o váze dané systémem VISION CN STOP & GO nemohou být použity ke komerčním účelům. VISION CN STOP & GO má být používáno výhradně pro práce, ke kterým je určeno. V případě poškození způsobeného použitím mimo rámec aplikací specifikovaných výrobcem, výrobce je zbaven veškeré odpovědnosti. Rozmetadlo VISION CN STOP & GO musí být používáno, udržováno a opravováno výhradně kompetentními osobami, které jsou dobře seznámeny s charakteristikami a způsobem použití stroje. b)prezentace 1 Řídící jednotka VISION 2 Elektrické napájení 12 V 3 Snímač rychlosti pohybu (volitelné) 4 Snímač hmotnosti z nerezové oceli 5 Snímač otevření/zavření poklopů. 6 nténa GPS (pozice a/nebo rychlost) (volitelné) 7 Zapojovací skříňka. 8 Elektrický zvedák pro kontrolu průtoku. 9 Elektrický zvedák Tribord 10 Elektrické ovládání Stop & Go 11 Vodicí tyč a Smart Boom (volitelné) 12 Elektrické zvedáky Stop & Go (otevření a zavření poklopů) 9

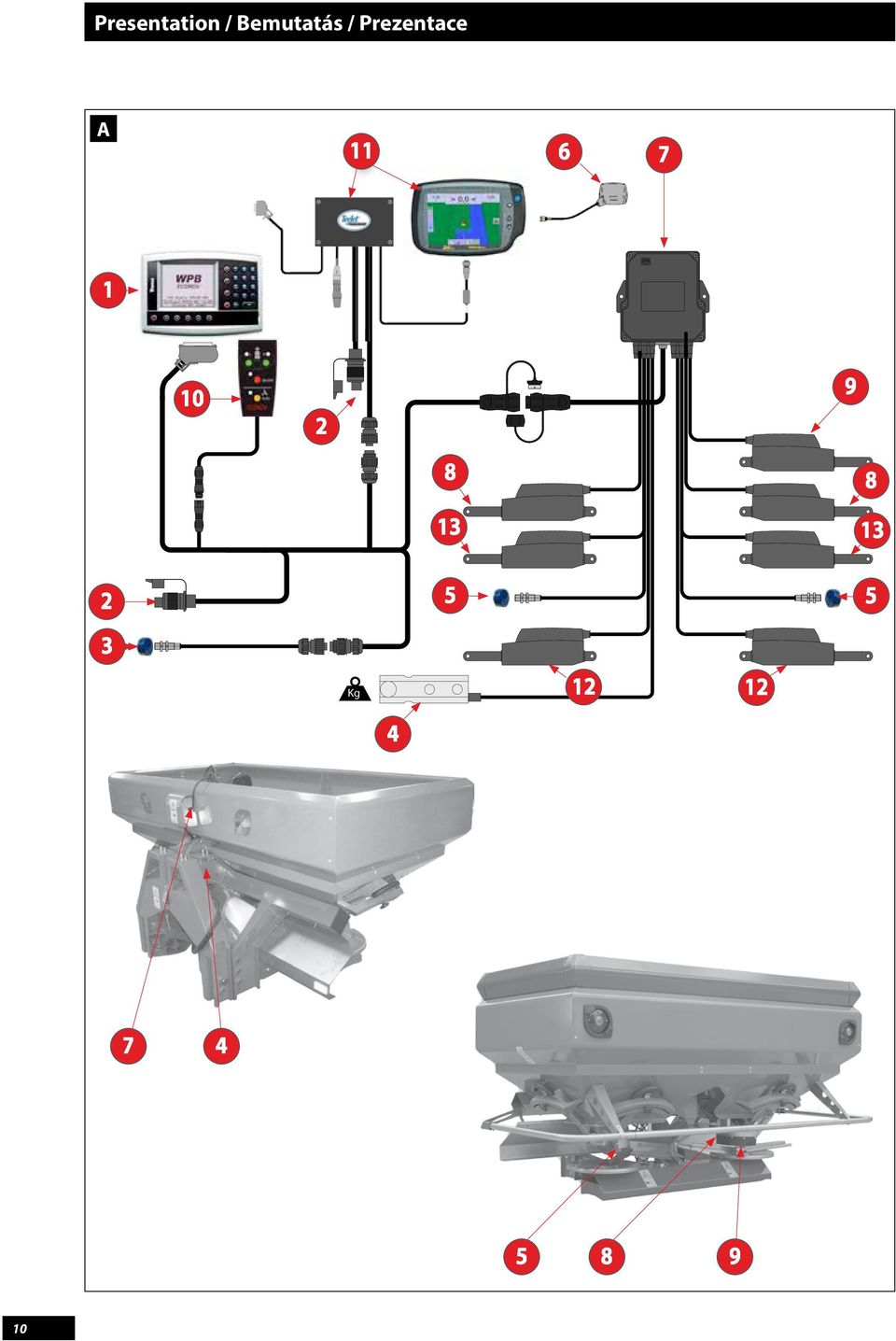

10 Presentation / Bemutatás / Prezentace Kg

11 Presentation / Bemutatás / Prezentace GB Description of VISION CN ECONOV a) Introduction b) Presentation 1 VISION console The VISION CN ECONOV system is an instrument for measuring and controlling the spreading of granular fertilisers with continuous weighing. The information on the weight given by the VISION CN ECONOV system cannot be used for commercial transactions. The VISION CN ECONOV spreader must be used only for the tasks for which it was designed. The manufacturer will not be liable for any damage caused by using the machine for purposes other than those specified in this instruction manual. The VISION CN ECONOV spreader must be operated, maintained and repaired only by competent persons who are familiar with the machine s specifications and operating instructions volt electrical power supply 3 Forward speed sensor (optional) 4 Stainless steel weighing sensor 5 Shutter opening/closing sensor 6 GPS antenna (position and/or speed) (optional) 7 Connection box 8 Electric actuators for controlling the flow rate 9 Tribord electric actuator 10 Econov electrical control 11 MTRIX 840 GS guidance bar and smart Boom (optional) 12 Stop & Go electric actuators (general shutter opening and closing) 13 Econov electric actuators width adjustment HU 1 VISION CN ECONOV bemutatása a) Bevezetés Prezentace VISION CN ECONOV a) Úvod VISION CN ECONOV rendszer granulált trágya szórási mérő-és ellenőrző eszköze folyamatos tömegmérés mellett. VISION CN ECONOV által megadott súlyadatok nem használhatók fel kereskedelmi ügyletekhez. VISION CN ECONOV szórógépet csak azokhoz a munkálatokhoz lehet használni, amelyekre azt tervezték. gyártó nem felel az olyan károkért, amelyek a gyártó által előírtaktól eltérő alkalmazások miatt következtek be. VISION CN ECONOV adagoló berendezést csak hozzáértő, a gép jellemzőit és használatának módját jól ismerő személyek használhatják, illetve végezhetik annak karbantartását és javítását. Systém VISION CN STOP & GO slouží k měření a kontrole rozmetání granulovaného hnojiva s průběžným vážením. Informace o váze dané systémem VISION CN STOP & GO nemohou být použity ke komerčním účelům. VISION CN STOP & GO má být používáno výhradně pro práce, ke kterým je určeno. V případě poškození způsobeného použitím mimo rámec aplikací specifikovaných výrobcem, výrobce je zbaven veškeré odpovědnosti. Rozmetadlo VISION CN STOP & GO musí být používáno, udržováno a opravováno výhradně kompetentními osobami, které jsou dobře seznámeny s charakteristikami a způsobem použití stroje. b) Bemutatás 1 VISION konzol 2 12 voltos áramellátás 3 Haladási sebesség érzékelője (opcionális) 4 Inox súlyérzékelő 5 Csapószelep nyitás/zárás érzékelő. 6 GPS antenna (helyzet és / vagy sebesség) (opcionális) 7 Csatlakozódoboz. 8 Teljesítmény ellenőrző elektromos szabályozó szerkezet. 9 Tribord elektromos emelő 10 Econov elektromos irányítópultja 11 MTRIX 840 GS vezérlőtábla és smart Boom (opcionális) 12 Stop & Go elektromos emelők (a csapószelepek általános nyitása és zárása) 13 Econov elektromos emelők szélességének beállítása b)prezentace 1 Řídící jednotka VISION 2 Elektrické napájení 12 V 3 Snímač rychlosti pohybu (volitelné) 4 Snímač hmotnosti z nerezové oceli 5 Snímač otevření/zavření poklopů. 6 nténa GPS (pozice a/nebo rychlost) (volitelné) 7 Zapojovací skříňka. 8 Elektrický zvedák pro kontrolu průtoku. 9 Elektrický zvedák Tribord 10 Elektrické ovládání Stop & Go 11 Vodicí tyč MTRIX 840 GS a Smart Boom (volitelné) 12 Elektrické zvedáky Stop & Go (otevření a zavření poklopů) CZ 13 Elektrické zvedáky Econov nastavení šířky 11

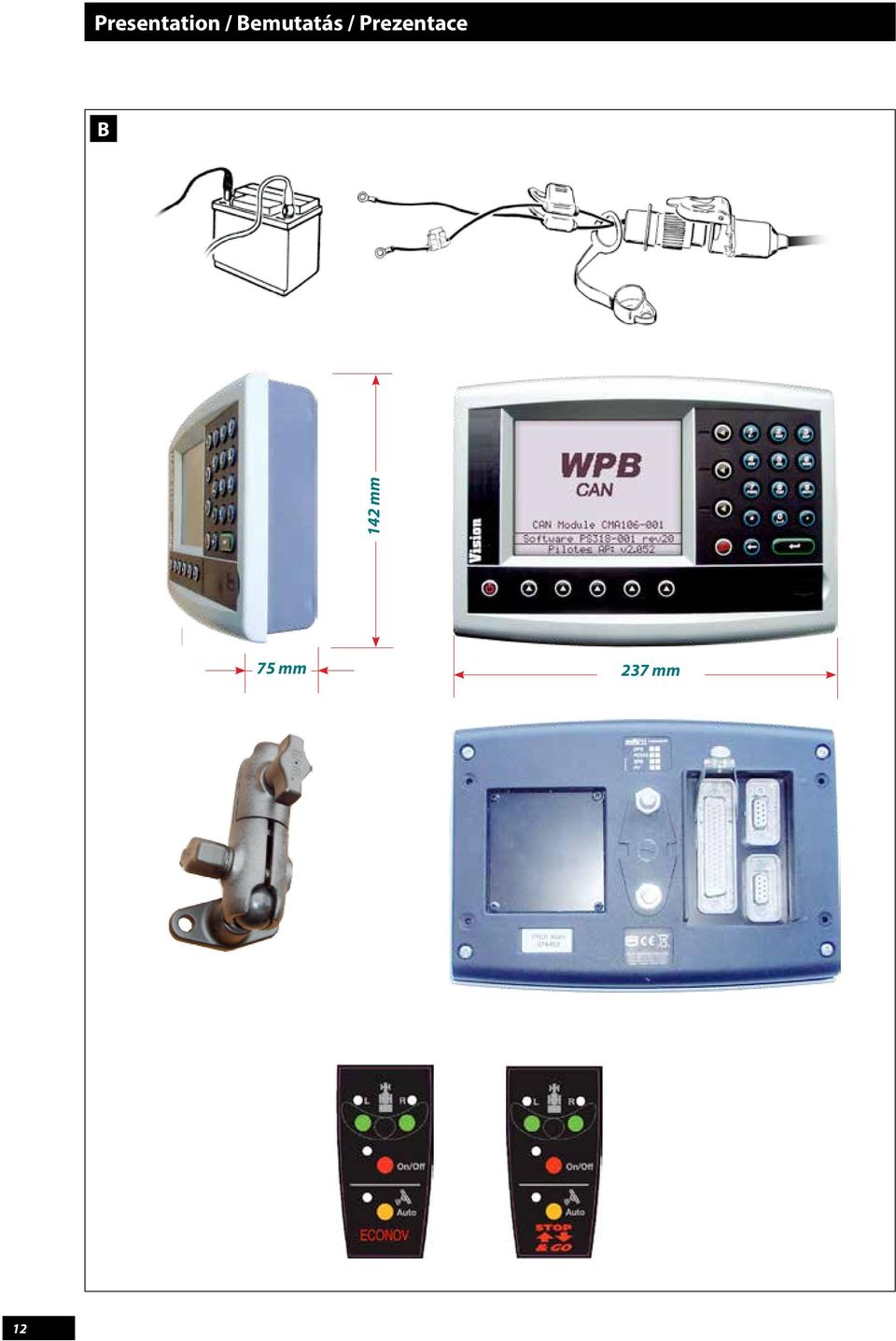

12 Presentation / Bemutatás / Prezentace B 142 mm 75 mm 237 mm 12

13 Presentation / Bemutatás / Prezentace GB B Connection to the tractor a) Hitching The machine is fitted with a category II three-point linkage. The machine s working position is horizontal. - Fit the transmission checking that its length corresponds correctly to the tractor. The speed of the PTO is 540 rpm. (Or optionally 1000 rpm for model 50) - Connect the shutters hydraulic opening and closing control. (Hydraulic version). b) Installation of the vision console The console s electric power supply cables must be connected directly to the tractor s 12 V battery. The VISION console must be protected by 10 fuses at its power supply. Power bundle available as an option. The console must be fitted so that it is clearly visible to the driver. For the STOP & GO and the ECONOV, install the control unit on the side of the VISION console. Its use may be facilitated by positioning it on the armrest. - Do not set the linkage fully loaded abruptly on the ground. - Do not exceed the maximum load: 4,000 kg for model 50 3,000 kg for model 40 1 Once the plug is connected, the console may be switched on. - Make sure you put the protection caps back on the connecting cables. The VISION console has an accumulator which allows the programmed data to be saved in the memory. - Check that the PTO shaft is at the right length and that it does not touch the chassis. HU B traktorhoz történő csatlakoztatás a) Összekapcsolás gép 3 pontos, II. kategóriájú vonóhoroggal van ellátva. gép helyzete a munkavégzéshez képest vízszintes. - Szerelje fel a tengelyt, ellenőrizve, hogy annak hossza megfelel a traktornak. PDF erőleadó tengely fordulatszáma 540 ford/perc. (Vagy opcionálisan 1000 ford/perc az 50-es modell esetében) - Kapcsolja be a csapószelepek nyitásának és zárásának hidraulikáját. (Hidraulikus változat). b) Vision konzol beszerelése konzol áramellátását kötelező a traktor 12 voltos akkumulátorához csatlakoztatni. mikor az áramellátás csatlakoztatva van, a konzol bekapcsolható. VISION konzolnak van egy akkumulátora, mellyel a beprogramozott adatok megőrizhetők a memóriában. VISION konzol áramellátásának védelmét 10 -es biztosítékokkal kell megoldani. Tápvezeték köteg opcióként rendelkezésre áll. konzolt úgy kell felszerelni, hogy jól látható legyen a vezető számára. STOP & GO és az ECONOV vezérlőjét a VISION konzolja mellé kell szerelni. Használatát megkönnyítheti, ha a vezetőülés kartámaszára helyezik. - Teljes terhelés mellett ne tegye le a talajra hirtelen az összekapcsolt szerkezetet. - Ne lépje túl a maximális terhelést: 4000 kg az 50 modell esetében 3000 kg az 40 modell esetében Gondosan helyezze vissza a csatlakozókábelekre a védődugaszokat. Ellenőrizze, hogy a HTCS tengely hossza megfelelő legyen, és ne érjen a vázhoz. CZ B Připojení k traktoru a) Připojení Stroj je vybaven tříbodovým závěsem kategorie II. Poloha stroje při práci je vodorovná. - Namontujte převodové ústrojí a zkontrolujte, zda jeho délka odpovídá traktoru. Režim PDF je 540 ot./min. (případně 1000 ot./min. u modelu 50) - Zapojte hydraulický obvod otevření a zavření poklopů. (Verze s hydraulikou). b) Instalace řídící jednotky Vision Elektrické napájení řídící jednotky musí být připojeno přímo ke 12 V baterii traktoru. Jakmile je řídící jednotka zapojena, je možné ji spustit. Jednotka VISION musí být v místě napájení chráněna pojistkami 10. Připojovací kabely možno přiobjednat. Jednotka musí být namontována tak, aby na ni řidič dobře viděl. V případě STOP & GO a ECONOV nainstalujte ovládání na stranu řídící jednotky VISION. Ovládání řídící jednotky usnadníte jejím umístěním na opěradlo. - Nepokládejte závěs při plném zatížení zprudka na zem. - Nepřekračujte maximální zatížení : kg pro kg pro 40 Nezapomeňte namontovat ochranné zátky na připojovací kabely. Jednotka VISION je vybavena akumulátorem umožňujícím ukládat v paměti naprogramované údaje. Ověřte, že má kardan přídavné převodovky správnou délku a nedotýká se rámu. 13

14 Presentation / Bemutatás / Prezentace C a) b) c) d) 14

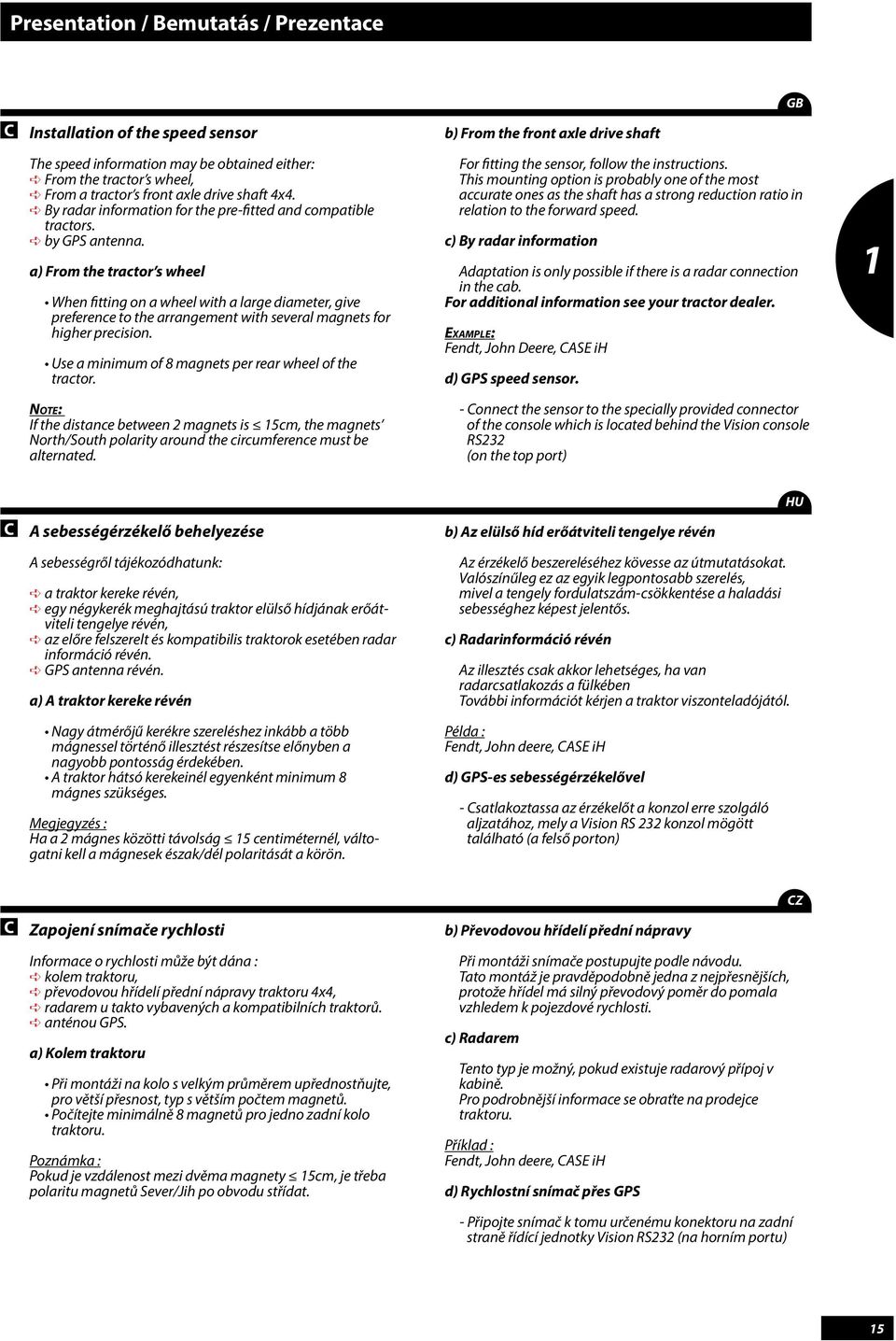

15 Presentation / Bemutatás / Prezentace C Installation of the speed sensor b) From the front axle drive shaft GB The speed information may be obtained either: From the tractor s wheel, From a tractor s front axle drive shaft 4x4. By radar information for the pre-fitted and compatible tractors. by GPS antenna. a) From the tractor s wheel When fitting on a wheel with a large diameter, give preference to the arrangement with several magnets for higher precision. Use a minimum of 8 magnets per rear wheel of the tractor. Note: If the distance between 2 magnets is 15cm, the magnets North/South polarity around the circumference must be alternated. For fitting the sensor, follow the instructions. This mounting option is probably one of the most accurate ones as the shaft has a strong reduction ratio in relation to the forward speed. c) By radar information daptation is only possible if there is a radar connection in the cab. For additional information see your tractor dealer. Example: Fendt, John Deere, CSE ih d) GPS speed sensor. - Connect the sensor to the specially provided connector of the console which is located behind the Vision console RS232 (on the top port) 1 C sebességérzékelő behelyezése b) z elülső híd erőátviteli tengelye révén HU sebességről tájékozódhatunk: a traktor kereke révén, egy négykerék meghajtású traktor elülső hídjának erőátviteli tengelye révén, az előre felszerelt és kompatibilis traktorok esetében radar információ révén. GPS antenna révén. a) traktor kereke révén Nagy átmérőjű kerékre szereléshez inkább a több mágnessel történő illesztést részesítse előnyben a nagyobb pontosság érdekében. traktor hátsó kerekeinél egyenként minimum 8 mágnes szükséges. Megjegyzés : Ha a 2 mágnes közötti távolság 15 centiméternél, váltogatni kell a mágnesek észak/dél polaritását a körön. z érzékelő beszereléséhez kövesse az útmutatásokat. Valószínűleg ez az egyik legpontosabb szerelés, mivel a tengely fordulatszám-csökkentése a haladási sebességhez képest jelentős. c) Radarinformáció révén z illesztés csak akkor lehetséges, ha van radarcsatlakozás a fülkében További információt kérjen a traktor viszonteladójától. Példa : Fendt, John deere, CSE ih d) GPS-es sebességérzékelővel - Csatlakoztassa az érzékelőt a konzol erre szolgáló aljzatához, mely a Vision RS 232 konzol mögött található (a felső porton) C Zapojení snímače rychlosti b) Převodovou hřídelí přední nápravy CZ Informace o rychlosti může být dána : kolem traktoru, převodovou hřídelí přední nápravy traktoru 4x4, radarem u takto vybavených a kompatibilních traktorů. anténou GPS. a) Kolem traktoru Při montáži na kolo s velkým průměrem upřednostňujte, pro větší přesnost, typ s větším počtem magnetů. Počítejte minimálně 8 magnetů pro jedno zadní kolo traktoru. Poznámka : Pokud je vzdálenost mezi dvěma magnety 15cm, je třeba polaritu magnetů Sever/Jih po obvodu střídat. Při montáži snímače postupujte podle návodu. Tato montáž je pravděpodobně jedna z nejpřesnějších, protože hřídel má silný převodový poměr do pomala vzhledem k pojezdové rychlosti. c) Radarem Tento typ je možný, pokud existuje radarový přípoj v kabině. Pro podrobnější informace se obraťte na prodejce traktoru. Příklad : Fendt, John deere, CSE ih d) Rychlostní snímač přes GPS - Připojte snímač k tomu určenému konektoru na zadní straně řídící jednotky Vision RS232 (na horním portu) 15

16 Presentation / Bemutatás / Prezentace C 16

17 Presentation / Bemutatás / Prezentace C GB e) By the Teejet MTRIX 540 guidance console on its own - Use the cable fitted with the RS 232 connector and make the connection with the Vision console, on the RS 232 connector located on the top port. f) By the Teejet MTRIX 540 guidance console with Stop & GO Smart Boom - Use the RS 232 cable of the Stop & Go smart boom and make the connection with the Vision console, on the RS 232 connector located on the top port. 1 g) By the Teejet MTRIX 840 GS guidance console with ECONOV Smart Boom. - Use the RS 232 cable of the ECONOV smart boom and make the connection with the Vision console, on the RS 232 connector located on the top port. C HU e) Csak a Teejet MTRIX 540 vezérlő konzolja útján - Használja az RS 232 aljzattal ellátott kábelt, és csatlakoztassa a Vision konzolhoz, a felső porton található RS 232 aljzathoz. f) Teejet MTRIX 540 vezérlő konzolja útján a Smart Boom Stop & GO-val együtt - Használja a smart boom Stop & Go RS 232 kábelét, és csatlakoztassa a Vision konzolhoz, a felső porton található RS 232 aljzathoz. g) Teejet MTRIX 840 GS vezérlő konzolja útján a Smart Boom ECONOV-val együtt - Használja a smart boom ECONOV RS 232 kábelét, és csatlakoztassa a Vision konzolhoz, a felső porton található RS 232 aljzathoz. C CZ e) Pouze vodicí jednotkou Teejet MTRIX Použijte kabel vybavený konektorem RS 232 a proveďte připojení k řídící jednotce Vision pomocí konektoru RS 232 umístěného na horním portu. f) Vodicí jednotkou Teejet MTRIX 540 se Smart Boom Stop & GO - Použijte kabel RS 232 umístěný na Smart Boom Stop & Goa a proveďte připojení k řídící jednotce Vision pomocí konektoru RS 232 umístěného na horním portu. g) Vodicí jednotkou Teejet MTRIX 840 GS se Smart Boom ECONOV. - Použijte kabel RS 232 umístěný na Smart Boom ECONOV a proveďte připojení k řídící jednotce Vision pomocí konektoru RS 232 umístěného na horním portu. 17

18 Presentation / Bemutatás / Prezentace D

19 Presentation / Bemutatás / Prezentace D VISION console control unit Power on lphanumeric keypad Multifunction screen Function keys Factory settings and dealer diagnostics menu key Parameter confirmation or entry key Back key Spreading menu key: used during spreading Information menu key: used for consultation Settings menu key: used at the beginning of spreading SD card reader. The console operates as a drop-down menu. - Take the time to read the information. GB 1 D VISION konzol irányítódoboza Feszültség alá helyezés Numerikus és betűrendes mező Többfunkciós képernyő Funkció billentyűk Gyári paraméterezési-és viszonteladói diagnosztika menü billentyű confirmation ( jóváhagyás ) vagy entrée ( bevitel ) billentyű a paraméterezéshez retour ( vissza ) billentyű Menu épandage ( szórás menü ) billentyű: trágyaszórás közben alkalmazva menu information ( információs menü ) menu réglage ( beállítás menü ) billentyű: trágyaszórás kezdetén használva SD memóriakártya-leolvasó. konzol lefutó menüvel működik. - Kérjük olvassa el figyelmesen a tájékoztatást. HU D Ovládací skříň jednotky VISION Zapojení do sítě lfa-numerický panel Multifunkční obrazovka Klávesy jednotlivých funkcí Klávesa pro menu parametry zadané výrobcem a diagnóza prodejce Klávesa pro potvrzení nebo vložení parametrů Klávesa zpět Klávesa menu rozmetání : používá se během rozmetání Klávesa menu informace : používá se pro konzultaci Klávesa menu nastavení : používá se na začátku rozmetání Čtecí zařízení pro SD kartu. Funkce řídící jednotky je možné volit pomocí rozbalovacího menu. - Informace si pečlivě přečtěte. CZ 19

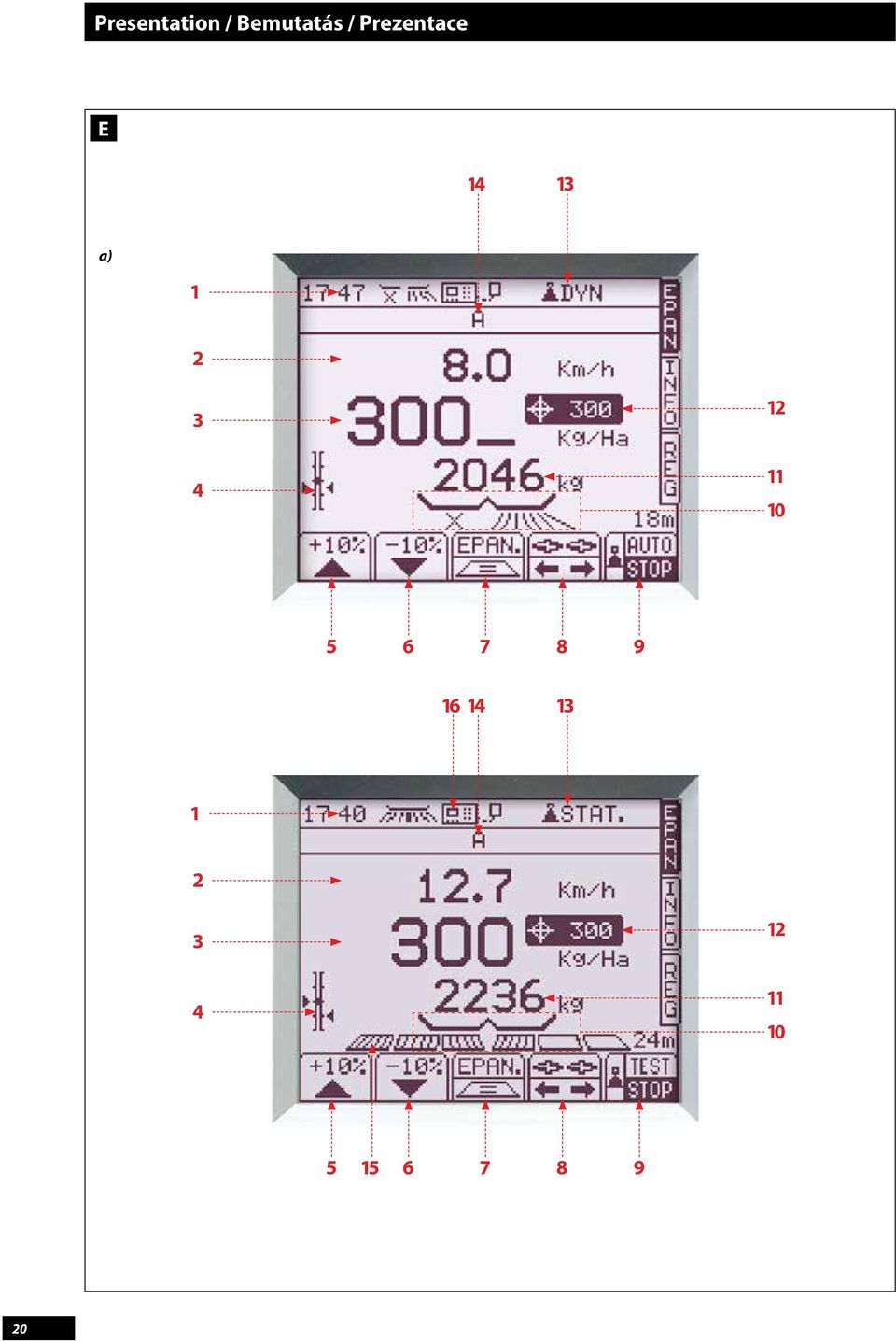

20 Presentation / Bemutatás / Prezentace E a)

21 Presentation / Bemutatás / Prezentace E Description of functions a) Spreading menu Provides you with the main control information Time Forward speed. It can be slightly different from that on the tractor s speedometer Spreading amount Rate adjustment electric actuators position indicator % adjustment key % adjustment key Tribord control key Right or left adjustment selection pplication rate test key Hydraulic or electric shutter opening / closing indicator with the STOP & GO and the ECONOV Weight in the hopper (ctual) Desired rate per hectare Correction mode information: dynamic or static Fertiliser name With ECONOV: sections opening/closing indicator in this example, 4 sections open and two sections closed. Indicated width = 4 sections open ctive SD card reader. Please note, the SD card capacity < or = 2 GO/GB. GB 1 E E funkciók bemutatása a) Trágyaszórás menü trágyaszórás menüt munka közben használják. Itt a legfontosabb ellenőrző adatok állnak rendelkezésre Óra Haladási sebesség.ez kis mértékben eltérhet a traktor mérőjétől Szórási mennyiség Mennyiségellenőrző elektromos szabályozószerkezet pozíció jelzője % változtatás billentyű % változtatás billentyű Tribord parancs billentyű droite ( jobb ) vagy gauche ( bal ) moduláció választás Prezentace funkcí a) Menu rozmetání Menu rozmetání se používá při práci. Máte k dispozici nejdůležitější kontrolní informace Čas Pojezdovou rychlost. Může se lehce lišit od počítadla traktoru Rozmetací množství Ukazatel pozice elektrických zvedáků pro kontrolu průtoků Klávesa modulace + 10% Klávesa modulace - 10% Klávesa pro ovládání Tribord Výběr modulace pravá nebo levá Teljesítményteszt-billentyű hidraulikus vagy elektromos csapószelepek STOP & GO és ECONOV útján történő nyitásának / zárásának jelzője tartályban lévő súly (Tényleges) Kívánt adag hektáronként korrekció módjára vonatkozó információ: dinamikus vagy statikus Műtrágya neve z ECONOV-val: a szegmensek nyitásának/zárásának jelzése ebben a példában, 4 szegmens nyitva, kettő pedig zárva van. jelzett szélesség = 4 nyitott szegmens z aktív SD kártya olvasója. Vigyázat, az SD kártya kapacitása < vagy = 2 GO/ Gb-tal Klávesa test průtoku Ukazatel otevření /zavření hydraulických nebo elektrických poklopů se STOP & GO a ECONOV Váha v násypníku (reálná) Požadovaná hektarová dávka Informace o způsobu opravy: dynamická nebo statická Název hnojiva S ECONOV: ukazatel otevření/zavření úseků případě, 4 úseky otevřené a 2 zavřené. Uvedená šířka = 4 otevřené úseky Čtečka SD karty aktivní. Pozor, kapacita SD karty < nebo = 2 GO/GB. HU CZ v tomto 21

22 Presentation / Bemutatás / Prezentace E b)

23 Presentation / Bemutatás / Prezentace E b) Information menu The information menu is used for consultation to monitor the performance of the spreading site ctive alarm information key Reset key for the hectare and tonnage counters. GB Number of tonnes spread (theoretical) rea spread in hectares. (actual) Indicator showing the number of hectares or number of metres over which fertiliser is still to be spread Selection key for partial (plot) or total (site) spreading data Selection key for the number of hectares or number of metres still to be spread with the amount of fertiliser remaining in the hopper Selection key for data saving function and adjustment by GPS. E b) Információk menü z információ menüt lekérdezésre használják a teljesített terület szórási mennyiségeinek megismerésére Szétterített mennyiség tonnában (elméleti) Teljesített szórási terület hektárban. (tényleges) még beterítésre váró hektár-vagy méterszám jelzése Részinformáció választó billentyű a teljesített szórási területre vonatkozóan-parcella vagy teljes még beterítésre váró hektár-vagy méterszám választó billentyű a tartályban lévő mennyiséggel együtt datrögzítési funkció választó billentyű és GPS-es moduláció Információ billentyű az aktív vészjelzésekről Hektár- és tonnaszámlálók lenullázó billentyűje. HU E b) Menu informace Menu informace se používá pro získání informací o daném rozmetání Množství rozmetaných tun (teoretické) Pokrytá plocha v hektarech. (reálná) Ukazatel zbývajících hektarů nebo metrů pro rozmetání Klávesa pro výběr částečné informace pro parcelu nebo celkové pro celou plochu k rozmetání Klávesa pro výběr počtu hektarů nebo metrů zbývajících k rozmetání s množstvím nacházejícím se v násypníku Klávesa pro výběr funkce uložení údajů a modulace přes GPS Informační klávesa: aktivovaný alarm Klávesa návrat na nulu hektarového a tunového počítadla. CZ 23

24 Presentation / Bemutatás / Prezentace E c)

25 Presentation / Bemutatás / Prezentace E c) Settings menu Use of FERTITEST import with a machine ECONOV. GB The settings menu is used at the start-up of X either for the registration of the final data, or for the registration of the spreading-related data Console settings data: 1- Time settings. 2- Screen brightness settings. 3- Measurement unit settings. 4- Display language settings. 5- Help Forward speed calibration key Selection key for the dynamic or static correction mode and use of the tare (reset to zero) Selection key for the fertiliser, memory storage (8 levels) and registration of T Factor specific to each fertiliser. Entering the fertiliser name with. Specific calibration with Working width selection key for computation of all console information and setting of the working width with an ECONOV machine. 1 E c) Beállítás menü T beállítás menüt az X elindításakor használják. végleges adatok rögzítéséhez, vagy a trágyaszórás jellemző adatainak rögzítésére konzol beállításának adatai: 1- z idő beállítása. 2- képernyő fényerősségének beállítása. 3- Mértékegységek beállítása. 4- képernyőn használt nyelv beállítása. 5- Súgó Haladási sebesség beállító billentyű lehetőséggel Dinamikus vagy statikus korrekció mód választó billentyű és a tára használata (nullázás) Műtrágya választó billentyű, (8 szintű) tárolás a memóriában, és az egyes műtrágyákra jellemző T-faktor beírása. FERTITEST importjának használata egy ECONOV géppel. műtrágya nevének beírása a Speciális kalibrálás a billentyűvel. billentyűvel munkavégzés szélességét kiválasztó billentyű a konzol összes információjának kiszámításához és a munkavégzés szélességének beállítása egy ECONOV géppel. HU E c) Menu nastavení Menu nastavení se používá při spuštění systému X WPB. to buď pro uložení definitivních údajů, nebo pro uložení údajů pro dané rozmetání Údaje pro nastavení řídící jednotky: 1- Nastavení času. 2- Nastavení jasnosti obrazovky. 3- Nastavení jednotek měření. 4- Nastavení jazyka používaného na obrazovce. 5- Pomoc Klávesa pro kalibraci pojezdové rychlosti Klávesa pro výběr způsobu opravy statická nebo dynamická a použití táry (vynulování) Klávesa pro výběr hnojiva, uložení do paměti (8 úrovní) a zapsání Faktoru T, který je specifický pro každý typ hnojiva. Použití importu FERTITESTu se strojem ECONOV. Zapsání názvu hnojiva pomocí Specifická kalibrace pomocí.. (POTVRDIT) Tlačítko umožňující výběr pracovní šířky pro výpočet všech informací řídící jednotky a nastavení pracovní šířky se strojem ECONOV. CZ 25

26 a) 26
