A kezelő elemek, és általános funkcióik:

Átírás

1

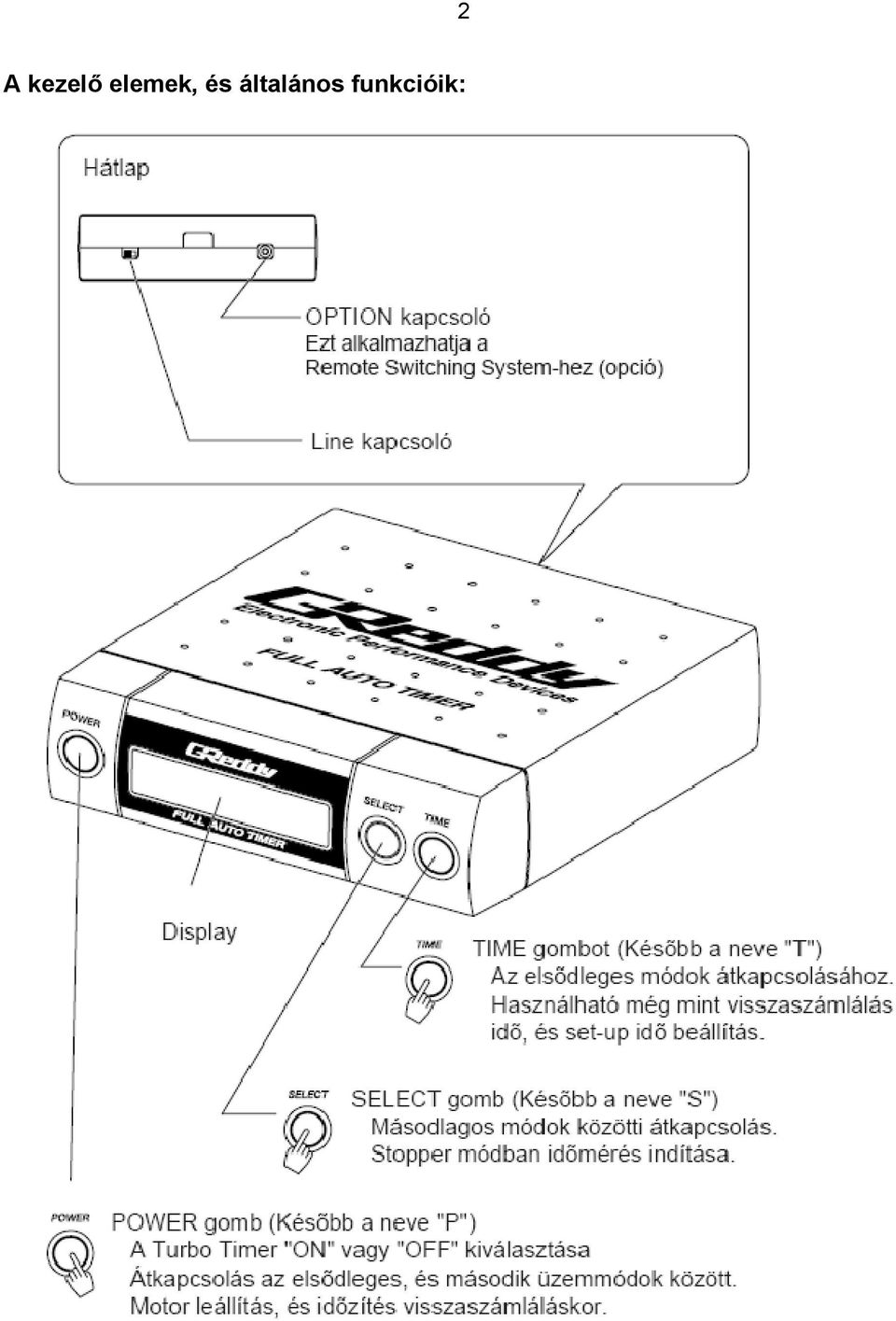

2 A kezelő elemek, és általános funkcióik: 2

3 A kijelző: 3

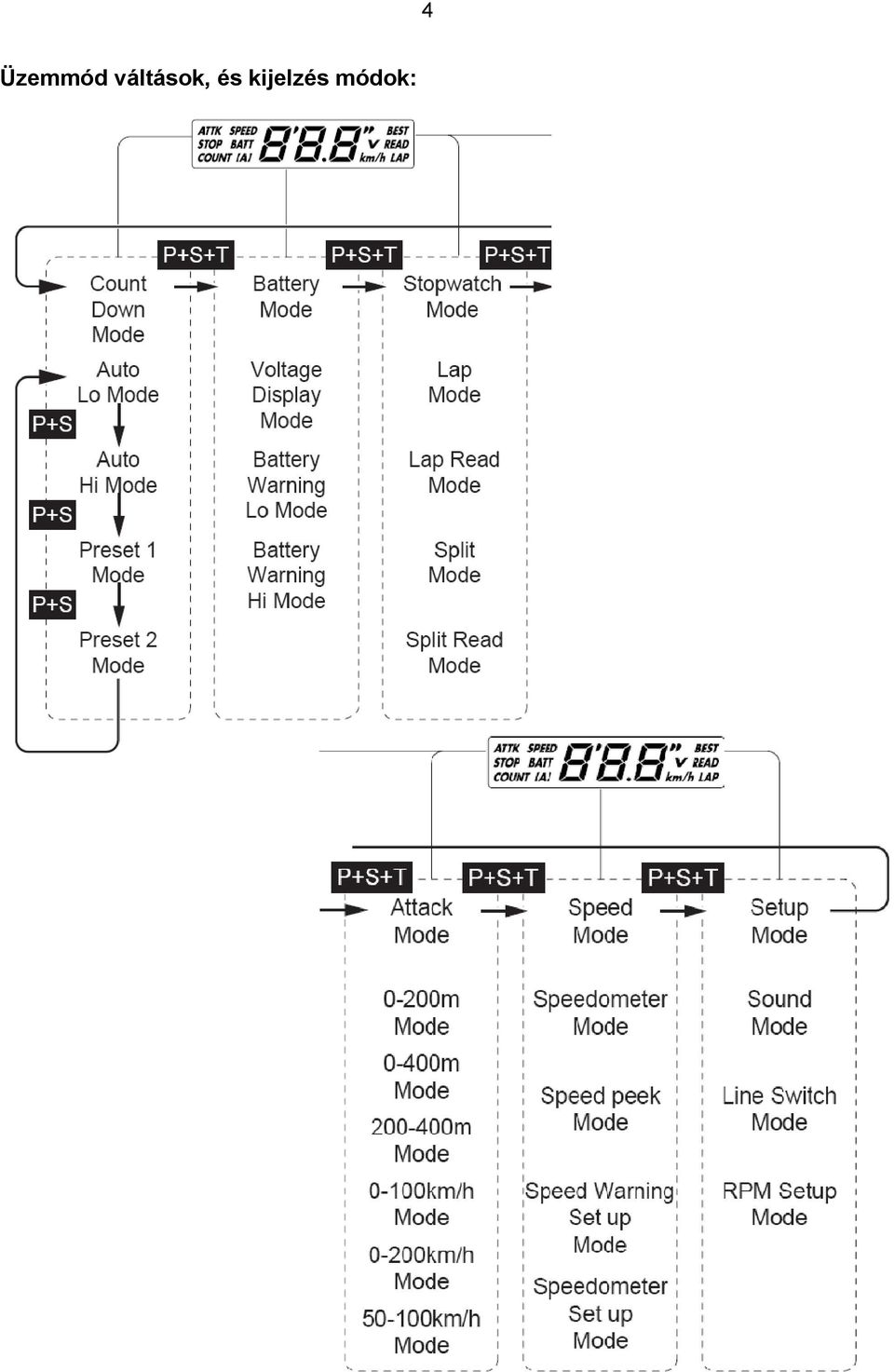

4 Üzemmód váltások, és kijelzés módok: 4

5 5 A működés ellenőrzése: A kézifék biztonsági funkció működésének ellenőrzése 1. Engedje ki a kéziféket. Manuális váltós modelleken tegye üresbe a sebesség váltót. Automata modelleken állítsa a kart a Park helyzetre. Indítsa be a motort. Ellenőrizze, hogy bekapcsolt állapotban legyen a Turbo Timer egység (hangjelzés hallható, és a kijelző világít) Megjegyzés: Lehetséges, hogy a Turbo Timer kikapcsolódik az indítózáskor. Ha ezt tapasztalja, kapcsolja be a Power gomb egyszeri megnyomásával 2. Nyomja meg a P+S gombokat a P1, vagy P-2 mód kiválasztásához 3. A kijelzőn az 1 00 jelenik meg 4. Nyomja le a fékpedált, hogy az autó ne tudjon semmiképpen gurulni, majd állítsa OFF helyzetre az indító kulcsot. 5. A Turbo Timer hangjelzést ad, és a kijelzőn a SID felirat jelenik meg. Ezt követően a visszaszámlálás megkezdődik. 6. Húzza be a kéziféket, ellenőrizze, hogy a kijelzőn megjelenjen a SID felirat, és folytatódjon a visszaszámlálás. 7. Engedje ki a kéziféket. A visszaszámlálás megállhat, és az OFF felirat megjelenhet, majd a Timer egység kikapcsol és a motor is leáll

6 6 A működés ellenőrzése folytatás Sebesség jeladó biztonsági ellenőrzés Figyelem! Az autó lassú mozgatásához olyan helyet válasszon, ahol nem okoz felesleges balesetveszély helyzetet. Nagy körültekintéssel mozogjon lassan az autóval 1. Elsőként mindenképpen az előző fejezet ellenőrzés metódust hajtsa végre, ez az ellenőrzés mód a második legyen. 2. Óvatosan tegye sebességbe a kocsit, és lassan mozdítsa meg. A Turbo Timer és a motor ki fog kapcsolódni. Az ellenőrzés folyamat ezzel a művelettel befejeződött. Fontos tudnivaló: Ha a Turbo Timer nem kapcsolódik be, vagy az előző két fejezetben felsorolt ellenőrzések nem a leírtak szerint működnek, az egység működése nem megfelelő. Lépjen kapcsolatba a hivatalos GReddy szakszervízzel.

7 7 Countdown üzemmód: Auto Countdown üzemmód: Automatikus visszaszámlálás Az Auto mód az időzítés időtartamát a motor fordulatszámához igazítva kalkulálja ki. Kétféle időbeállítás közül választhat: HI, vagy LO. Ez az időbeállítás hozzá fog adódni a beállított visszaszámlálás időtartamhoz. Nem minden autóban alkalmazható ez a funkció az eltérő motor fordulatszám határok miatt A Turbo Timer a kalkulációt akkor kezdi, amikor LO állásban a motor fordulatszáma eléri a 3000 ford/percet, illetve HI állásban a 2000 ford/percet. A minimum hozzáadott időtartamot 0 1 perc 30 másodpercig növelheti 10 másodperc léptékkel. A funkció gyári beállítása 0 sec. Auto Timer Minimum időtartam beállítás (HI, LO egyforma metódussal állítható be) 1. A P+S gombok megnyomásával válasszon beállítás módot. A kijelző az L, vagy H feliratot jeleníti meg a választástól függően. Két másodperccel később a kijelzőn az aktuális minimum időbeállítás jelenik meg. 2. A T gomb egyszeri megnyomásával a minimum értéket 10 másodperccel növelheti meg (példánkban ez 30 másodperc) 3. A T gomb lenyomva tartásával 30 másodperc léptékkel növelheti a minimum időbeállítást másodperccel a T gomb felengedése után az egység hangjelzést ad, és elmenti az új beállítást. Ezt követően a kijelző visszatér az L, vagy H mód megjelenítésre (2 másodperc múlva az aktuális minimum érték beállítás jelenik meg a kijelzőn)

8 8 Preset Countdown üzemmód: előre beállított idejű visszaszámlálás Kétféle fix időtartam beállítást választhat, ha fix idejű visszaszámlálást akar alkalmazni. Mindkét beállításmód 0 sec és 9 perc 59 sec között állítható 10 másodperc léptékkel. A gyári beállítás P-1 esetében 1 perc, P-2 esetében 3 perc 1. A P+S gombokkal jelenítse meg a P-1, vagy P-2 beállítást attól függően, hogy melyiket akarja módosítani. 2 másodperc múlva a kijelzőn az aktuális időbeállítás jelenik meg. 2. A T gomb egyszeri megnyomásával növelheti az időtartamot 10 másodperc léptékkel. 3. A T gomb lenyomva tartásával az értéket 30 másodperc léptékkel növelheti másodperccel a T gomb megnyomása után az egység hangjelzést ad, és elmenti az új beállítást. A kijelzés visszatér a P-1, vagy P-2 kijelzés módra Battery Voltage Display: akku feszültség kijelzés A funkció az aktuális akku feszültség értéket jeleníti meg. Aktiválhat, vagy kikapcsolhat figyelmeztető jelzést, amely a túl alacsony, vagy túl magas érték esetén hangjelzéssel, és a kijelző világítás villogtatásával jelez. 1. A Battery üzemmód a P+S+T gombok megnyomásával jeleníthető meg a Countdown üzemmódból. Elsőként az S gombot engedje fel 2. A V kijelzés a Volt mértékegység kijelzése. A kijelzőn pedig az aktuális akku feszültség érték jelenik meg.

9 9 Voltage Warning Display mód: figyelmeztető jelzés akkufeszültségre A figyelmeztetés funkció csak akkor működik, ha az akku feszültség kijelzésre kapcsolja az egységet. Alacsony, vagy túl magas akku feszültség esetén a készülék hangjelzést ad, és a kijelző világítása villog. A következő módon állíthatja be az alsó, és felső feszültség küszöb értéket, amikor az egység figyelmeztető jelzést fog adni 1. Battery Voltage módban a P+S gombokkal válassza ki az L, vagy H kijelzést attól függően, hogy az alsó küszöbértéket, vagy a felsőt szeretné állítani. A kijelzőn az aktuális beállítás jelenik meg, és a kijelző háttérvilágítása prosra változik 2. A T gomv egyszeri megnyomásával 0,1 V értékkel növelheti a megjelenített értéket. A L túl alacsony feszültség határt 10,0 12,0 V között állíthatja be. A H túl magas feszültséghatárt 14,0 16,0 V között állíthatja be 3. A T gomb lenyomva tartásával 0,5 V léptékkel növelheti az értéket

10 10 Stopwatch mód: stopper üzemmód 30 köridő értéket képes rögzíteni a készülék 0 9 perc 59 másodperc és 99 századmásodperc időtartam között. Az idő rögzítésekor a BEST felirat jelenik meg a legjobb köridő elérésekor 1. A P+S+T gombok megnyomásával jelenítse meg a Stopwatch mód kijelzést. Két másodperc eltelte után a kijelzőn a 0 00 jelenik meg Ha van a memóriában korábban rögzített köridő, a 0 00 villogni fog. A korábbi köridő törléséhez tartsa lenyomva a T gombot 5 másodpercnél hosszabb ideig. 2. Az S gomb egyszeri megnyomásával a stopper megkezdi az időmérést A T gomb megnyomásával mentheti el, és jelenítheti meg a köridőt. Az S gomb egyszeri megnyomásával állítja meg a mérést

11 11 Stopwatch mód Lap Read: Stopper mód köridő kiolvasása Ez a funkció lehetőséget biztosít arra, hogy a sofőr körről körre megjelenítse a 30 kör idejét egyesével. A legjobb köridő értéknél a kijelzőn a BEST felirat jelenik meg. 1. Stopwatch módban a P+S gomb megnyomásával aktiválja a köridő kiolvasást. A kijelzőn az L-1 jelenik meg, és az első kör idejét fogja megjeleníteni a készülék. 2. A T gomb megnyomásával a következő kör köridejének megjelenítése választható, stb 3. Az utolsó mentett köridő megjelenítése után a kijelzés az L-1 első köridő kijelzésre kapcsol vissza. A memória törléséhez nyomja meg, és tartsa lenyomva a T gombot 5 másodpercnél hosszabb ideig.

12 12 Stopwatch mód Split részidő mérés használata A funkció 10 részidőt képes tárolni 0-9 perc 59 mp, 99 századmásodperc időtartammal. Ezzel a funkcióval egyidőben alkalmazható a köridő mérés is. 1. Stopwatch módban a P+S gombok megnyomásával jelenítse meg a Split mód kijelzést. Két másodperc eltelte után a kijelzőn a 0 00 jelenik meg Ha van a memóriában korábban rögzített részidő, a 0 00 villogni fog. A korábbi részidő törléséhez tartsa lenyomva a T gombot 5 másodpercnél hosszabb ideig. 2. Az S gomb egyszeri megnyomásával a stopper megkezdi az időmérést. A T gomb megnyomásával mentheti el a részidőt (max. 10 részidőt menthet) 3. Az S gomb egyszeri megnyomásával állítja meg a mérést

13 13 Stopwatch mód Split Read: Stopper mód köridő kiolvasása Ez a funkció lehetőséget biztosít arra, hogy megjelenítse a 10 részidőt egyesével. A köridő érték is megjeleníthető innen. 1. Stopwatch módban a P+S gomb megnyomásával aktiválja a részidő kiolvasást. A kijelzőn az P-1 jelenik meg, és az első részidőt fogja megjeleníteni a készülék. 2. A T gomb megnyomásával a következő részidő megjelenítése választható, stb A köridő az S gomb lenyomva tartásával megjelenik a kijelzőn. A gomb felengedésekor a részidő kijelzés tér vissza 3. Az utolsó mentett részidő megjelenítése után a kijelzés az P-1 első részidő kijelzésre kapcsol vissza. A memória törléséhez nyomja meg, és tartsa lenyomva a T gombot 5 másodpercnél hosszabb ideig.

14 14 Attack mód: Gyorsulás, vagy verseny módok használata A funkció lehetőséget biztosít arra, hogy rögzítse egy 0-200m, 0-400m, m, 0-100km/h, 0-200km/h, km/h verseny, vagy gyorsulás adatait Fontos tudnivaló: Ezek a funkciók biztonságosan csak versenypályán használhatók. Kérjük, soha ne próbálja ki normál autópályán a forgalomban. A funkció használatához elengedhetetlen, hogy a kocsi sebesség mérő jeladója csatlakoztatva legyen a készülékhez A km/h idő méréséhez az autóba be kell hogy legyen építve a sebesség limiter 1. A P+S+T gombok nyomkodásával lépjen be az Atteck módba. Attack módban a P+S gombokkal válassza ki valamelyik mérés módot. A kijelzőn a 0 00 jelenik meg, és az egység készenlétre vált. * Amíg az autó mozog a 0-tól induló méréseknél nem kapcsol készenlétre az egység. Az autónak álló helyzetben kell lennie a funkciók aktiválása előtt. * Ha az egység készenlét módban van, a T gomb megnyomásával indíthatja a visszaszámlálást. Ez a funkció nem alkalmazható a m, és km/h mérések esetében * Ha a memóriában korábbi Attack adat van eltárolva, a fog villogni a kijelzőn. A memória törléséhez nyomja meg, és tartsa lenyomva a T gombot 5 másodpercnél hosszabb ideig, vagy válasszon másik mérés módot. 2. Az automatikus start időzítést az autó sebesség mérő érzékelője indítja. Az időmérés akkor kezdődik, amikor az autó megmozdul. 3. A mérési eredmény addig marad a kijelzőn, amíg vagy törli, vagy másik üzemmódot választ * Az időmérés újraindítható ugyanabban az üzemmódban amit utoljára alkalmazott, ha a T gomb 5 másodpercnél hosszabb lenyomva tartásával törli a megjelenített értéket. A törlés után az egység készenlétre vált. A funkció kezelésekor látható kijelzés módokat a következő oldalon figyelheti meg.

15 Attack mód: 15

16 16 Speed sebesség módok használata Speedometer mód sebesség mérés Ezzel a funkcióval valós időben mérheti a jármű sebességét. A figyelmeztető jelzés aktiválásakor a készülék hangjelzést ad, és a kijelző villog amennyiben a jármű meghaladja a figyelmeztetés alpontban beállított sebesség értéket. P+S+T gombokkal lépjen be az elsődleges Speed módba. A funkció méréshatára km/h. Speede Peak csúcs sebesség mérés Speed módban a P+S gombok megnyomásával lépjen be a Peak csúcs sebesség mérés módba. P jelenik meg a kijelzőn, majd az aktuális csúcs sebesség kijelzés A memória törölhető a T gomb 5 másodpercnél hosszabb lenyomva tartásával

17 17 Sebesség figyelmeztető jelzés beállítása Speed Warning A készülék hangjelzést ad, és villogtatja a kijelző világítását, ha meghaladja a beállított sebesség értéket az aktuális sebesség A funkció csak akkor alkalmazható, ha Speed módra kapcsolja a készüléket 1. Speed módban a P+S gombokkal válassza ki a Speed Warning másodlagos módot. A kijelzőn a SET, majd az utoljára beállított érték jelenik meg a kijelzőn. A figyelmeztető jelzés határ km/h között állítható 2. Az S gomb nyomkodásával a bevitel pozíciót választhatja ki, a T gombbal pedig az értéket. Állítsa be ezzel a metódussal a három számjegyet 3. Nyomja meg az S gombot a beállítás végén

18 18 Speedometer Setup mód: a Turbo Timer sebesség mérőjét az autó sebesség mérőjéhez szinkronizálhatja 1. Speed módban a P+S gombok nyomkodásával lépjen be a Speedometer Setup módba. 2. Növelje az autó sebességét 40 km/h-ra, és nyomja meg a T gombot abban a pillanatban, amikor eléri azt 3. A beállítás végén a kijelző a 40 km/h kijelzést mutatja Ha úgy érzi, hogy pontatlan a beállítás, a T gomb 5 másodpercnél hosszabb lenyomva tartásával törölje a mentést, és ismételje meg a beállítást. Fontos figyelmeztetés: Javasoljuk, hogy utas segítségét vegye igénybe a beállításhoz, hogy semmi ne vonja el a figyelmét a biztonságos vezetéstől. Kezelje az utas a Turbo Timert. Ügyeljen arra, hogy eltérés lehet a tényleges, és a megjelenített sebesség között. Sound mód beállítása: hangjelzés be és kikapcsolása A funkció aktív állapotban a készülék ad hangjelzést, kikapcsolt állapotban nem 1. Setup módban a P+S gombok nyomkodásával válassza ki a SUD feliratot. Ez a hang beállítás mód. 2 másodperc múlva a kijelzőn az aktuális hang mód beállítás jelenik meg. 2. Nyomja meg, és tartsa lenyomva 5 másodpercig a T gombot a funkció átkapcsolásához

19 19 Setup beállítások: Line Switch mód Ebben az alpontban kell a megfelelő beállításokat elvégeznie, ha a visszaszámlálás nem üzemel megfelelő módon. Ha például az indítókulcs OFF-ra állításakor a motor leáll visszaszámlálás nélkül azonnal. 1. Setup módban a P+S gombokkal jelenítse meg a Line Switch másodlagos módot. 2. A T gomb 2 másodperces lenyomva tartásával válassza az ACC beállítást (gyári beállítás az IG). (A T gomb ismételt 2 másodperces lenyomva tartásával az előző beállítás módra kapcsolhat vissza, ha szükséges) 3. Állítsa át a hátlapon lévő kapcsolót is a beállításának megfelelő pozícióra. Fontos, hogy az elektronikus menübeállítás, és a hátlap kapcsoló megegyező beállításban legyen.

20 20 Setup mód RPM Set fordulatszám mérés szinkronizálása Ez a beállítás fontos, mert ellenkező esetben az Auto üzemmódok nem működnek pontosan. Úgy állítsa be, hogy a Turbo Timer fordulatszám mérője szinkronban legyen az autó fordulatszám mérőjével. 1. Setup módban a P+S gombokkal jelenítse meg az RPM Set kijelzést 2. Az aktuális RPM érték jelenik meg a kijelzőn. Ha ez nem pontosan annyi, amit az autó gyári fordulatszám mérője mutat, pörgesse a motort állandó 2000, vagy 3000 fordulatszám értékre, és nyomja meg az S gombot egyszer. A bal oldali számjegy villogni kezd 3. A T gomb nyomkodásával változtathatja a számjegyeket, az S gomb megnyomásával léptetheti, hogy melyik számjegyet akarja módosítani Ügyeljen arra, hogy a beállítás pontos legyen. Ha kell, ellenőrizze többször is. Miután az S gombot először megnyomta (2-es pont), a gázpedált már nem kell tovább nyomva tartania. Példánkban a 3000 fordulatszám érték szinkronizálás beállítást mutattuk be.
