1 QDA TÖMEGDETEKTOR TÖMEGSZELEKTÍV DETEKTÁLÁS KROMATOGRÁFUSOKNAK Bartha Richárd Sales specialist Waters Kft Waters Corporation 1

2 QDA TÖMEGDETEKTOR TÖMEGSZELEKTÍV DETEKTÁLÁS KROMATOGRÁFUSOKNAK QDa 30 év tapasztalat 37 új szabadalom 2000 eladott QDa 2015 Waters Corporation 2

A megválaszolatlan igény - Bárcsak. Gyorsan szeretnék új módszereket fejleszteni és a vizsgált csúcsokat megbízhatóan beazonosítani. Könnyen ismerjem fel a koelúciót.

3 A megválaszolatlan igény - Bárcsak. Gyorsan szeretnék új módszereket fejleszteni és a vizsgált csúcsokat megbízhatóan beazonosítani. Könnyen ismerjem fel a koelúciót. Szeretném a tömegdetektálást beépíteni a rutin - kvantitatív - kromatográfiás méréseim közé, de a tömegspektrometria összetettsége és képzési igénye nélkül.vannak problémás nem UV-aktív vegyületeim, amelyeket mérnem kell.legyek biztos benne, hogy az általam mért csúcs valóban azonos a vegyülettel amelyet mérnem kell 2015 Waters Corporation 3

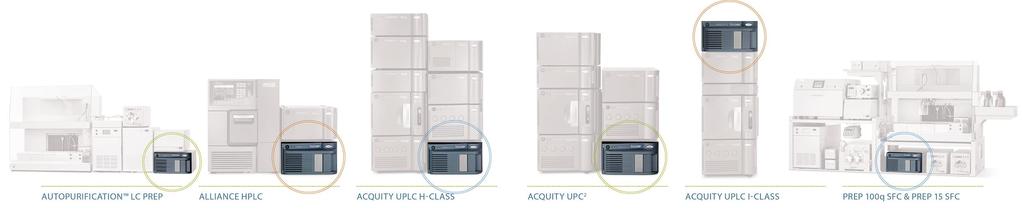

4 Minden Waters kromatográfiás rendszerhez Waters Corporation 4

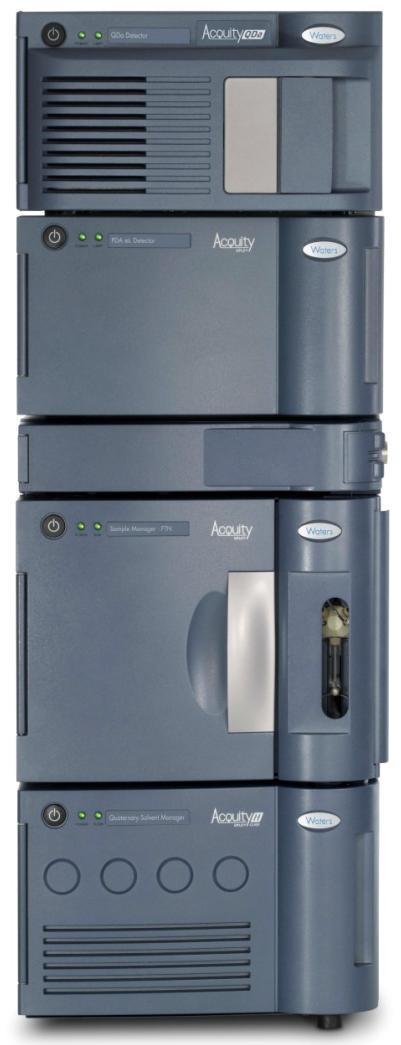

5 H-class PDA Qda demo készülék 2015 Waters Corporation 5

detektor) Beállításmentes Automatikus kalibráció minden

6 Egyszerű kezelhetőség OPTIMALIZÁLT ES± AUTOMATIKUS KALIBRÁCIÓ BEÁLLÍTÁSMENTES EMPOWER 2&3 Detektor koncepció (mint egy PDA detektor) Beállításmentes Automatikus kalibráció minden bekapcsoláskor Ismert szoftver Empower 2 v Waters Corporation 6

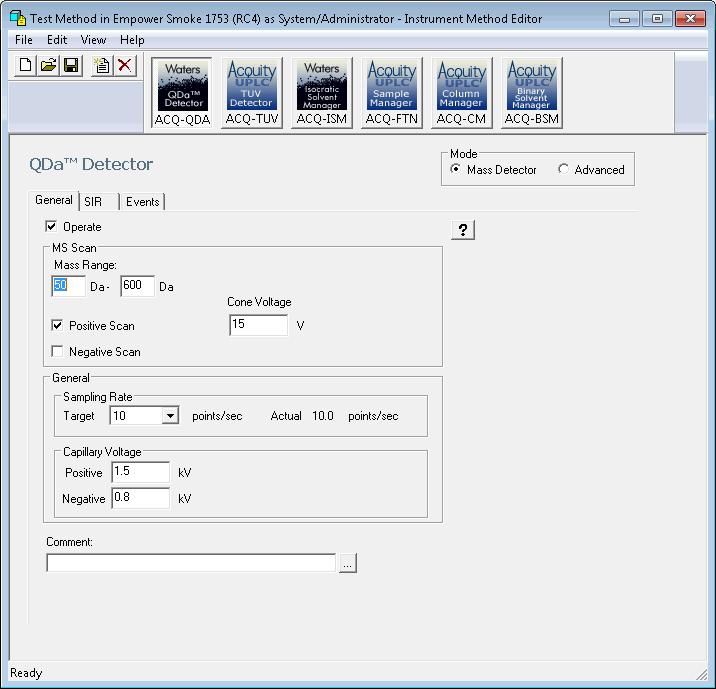

7 Egyszerű Instrument Method készítés Néhány beállítási paraméter, a többit optimalizálja a detektor (érzékenység, felbontás, szkennelési sebesség, dwell time stb.) 2015 Waters Corporation 7

8 Cserélhető kónusz és Probe a gyors karbantartásért Kónusz csere: Mintha egy UV lámpát cserénénk Plug and Play electrospray probe 2015 Waters Corporation 8

9 Technikai Tulajdonságok Tömegtartomány: Da Ionizáció: ESI + / - (plug and play probe) Polaritás váltás: 25ms Ion transzfer: (StepWave) Analizátor: Kvadrupól Detektor: PMT 4x10 6 dinamikus tartomány Sebesség: 20Hz 2015 Waters Corporation 10

Édesítőszerek mérése a QDa detektorral A cukormentes élelmiszerekben sokféle

is, tipikusan nagyobb érzékenységgel, továbbá alklamas a ko-elúciók

Saccharin Sucralose Neotame Cyclamate Aspartame Ace K Reb A QDa Stevioside

10 Édesítőszerek mérése a QDa detektorral A cukormentes élelmiszerekben sokféle édesítőszert használnak A QDa detektor válaszjelet ad nem UV aktív vegyületekre is, tipikusan nagyobb érzékenységgel, továbbá alklamas a ko-elúciók felderítésére. Saccharin Sucralose Neotame Cyclamate Aspartame Ace K Reb A QDa Stevioside Acesulfame K Cyclamate Saccharin Sucralose Neotame Stevioside Rebaudioside A (RebA) Aspartame UV transparent UV transparent Co-elution UV/Vis 2015 Waters Corporation 11

11 AU Édesítőszerek mérése QDa és PDA összehasonlítása NAGYOBB ÉRZÉKENYSÉG Saccharin Ace K Aspartame Neotame QDa SIRs PDA Data 2015 Waters Corporation 12

12 AU Édesítőszerek mérése QDa és PDA összehasonlítása NEM UV-AKTÍV VEGYÜLETEK DETEKTÁLHATÓSÁGA Cyclamate Sucralose QDa SIRs UV transparent UV transparent PDA Data 2015 Waters Corporation 13

13 AU Édesítőszerek mérése QDa és PDA összehasonlítása SZELEKTIVITÁS: KVALITATÍV ÉS KVANTITATÍV MÉRÉS KO-ELÚCIÓ ESETÉN QDa SIRs QDa SIRs Reb A m/z Reb A Stevioside Stevioside m/z Co-elution PDA Data 2015 Waters Corporation 14

14 Kromatográfiás csúcsok gyors és megbízható azonosítása a QDa-val Alacsony és magas ph / CSH C 18 & Acetonitrile AU A tömegadat összekapcsolása az UV kromatogrammal Alacsony ph Magas ph AU Minutes 2015 Waters Corporation 15

15 Tiszta a csúcsom.? KO-ELÚCIÓ AZONOSÍTÁSA ÉS CSÚCSTISZTASÁG ELLENŐRZÉSE Apex Gyors módszereket kell fejlesztenem, de aggódok a koelúciók miatt Csúcstisztaság ellenőrzése a tömeg és az UV adatok alapján Leading Tailing 2015 Waters Corporation 16

Vízben oldható vitaminok mérése Fontos mindennapi tápanyag Élelmiszer kiegészítők Gyakran egyedi módszerek a különböző vitaminokra: ELSD, UV, PDA Végtermék ellenőrzés (QC) Cimkén szereplő információ

16 Vízben oldható vitaminok mérése Fontos mindennapi tápanyag Élelmiszer kiegészítők Gyakran egyedi módszerek a különböző vitaminokra: ELSD, UV, PDA Végtermék ellenőrzés (QC) Cimkén szereplő információ ellenőrzése Biotin B7 Nicotinic acid B3 Nicotinamide B3 Ca Pantothenate B5 Riboflavin 5 phosphate Thiamine B1 Folic acid B9 Riboflavin B2 Ascorbic acid C Pyridoxine B6 Pyridoxal B6 Cyanocobalamin B Waters Corporation 17

17 Egy közös módszer vízoldható vitaminok kvantitatív mérésére... HIGH THROUGHPUT GYORS ÉS EGYIDEJŰ MÉRÉS Ascorbic Acid C 2- Thiamine B1 3- Nicotinic acid B3 4- Pyridoxal B6 5- Nicotinamide B3 6- Pyridoxine B6 7- Ca_Pantothenate B5 8- Cyanocobalamin B12 9- Folic acid B9 10- Riboflavin 5 phosphate 11- Biotin B7 12- Riboflavin B2 7 QDa SIR channels Waters Corporation 18

LC- UV detektálás (a Hydroxymethylfurfural HMF - azonos hullámhosszon ad jelet) A tömegdetektálás javítja a mérés

18 Patulin almában... MAGAS ÉRZÉKNYSÉG ÉS SZELEKTIVITÁS KEVESEBB INTERFERENCIA Patulin mycotoxin almából készült termékekben Hagyományosan LC- UV detektálás (a Hydroxymethylfurfural HMF - azonos hullámhosszon ad jelet) A tömegdetektálás javítja a mérés érzékenységet és szelektivitását (kiszűr intereferenciákat és zajt a minta mátrixból) HMF A.UV at 276 nm 50 µg.l -1 Patulin Patulin, MW Patulin B. Patulin SIR 5 µg.l -1 S/N= 19 HMF, MW 126 HMF C. HMF SIR 2015 Waters Corporation 19

Chloramphenicol tejben... MAGAS ÉRZÉKENYSÉG ÉS SZELEKTIVITÁS A Chloramphenicol használata az EU-ban és sok más országban tiltott az emberi fogyasztásra szánt állatokban. EU MRPL határérték: 0.3 µg.

19 Chloramphenicol tejben... MAGAS ÉRZÉKENYSÉG ÉS SZELEKTIVITÁS A Chloramphenicol használata az EU-ban és sok más országban tiltott az emberi fogyasztásra szánt állatokban. EU MRPL határérték: 0.3 µg.kg -1 Tipikusan ELISA módszerrel mérik, de magas false positive értékkel Screening módszer az ACQUITY QDa-val, amely megfelel au EU által előírt kimutatási határnak. S:N > 50 SIR kromatogramm / chloramphenicol (m/z 321, 0.3 ug/kg) tejből. 8 injektálás közös képe látható Waters Corporation 20

20 ACQUITY QDa detektor élelmiszeranalitikai applikációs gyüjtemény... Vízben oldódó vitaminok Édesítőszerek Mono- és di-szacharidok tejben és csecsemő tápszerben Flavonoidok üdítő italokban Mycotoxinok gabonában Patulin üdítő italokban Chloramphenicol tejben További applikációk: Waters.com 2015 Waters Corporation 21

21 Költségek alacsony működtetési költségek Gyors és egyszerű karbantartás Alacsony működtetési költségek Egyszerűen kikapcsolható Betanulási idő/költség minimális Készülék ára: egy PDA detektor két-három szorosa 2015 Waters Corporation 22

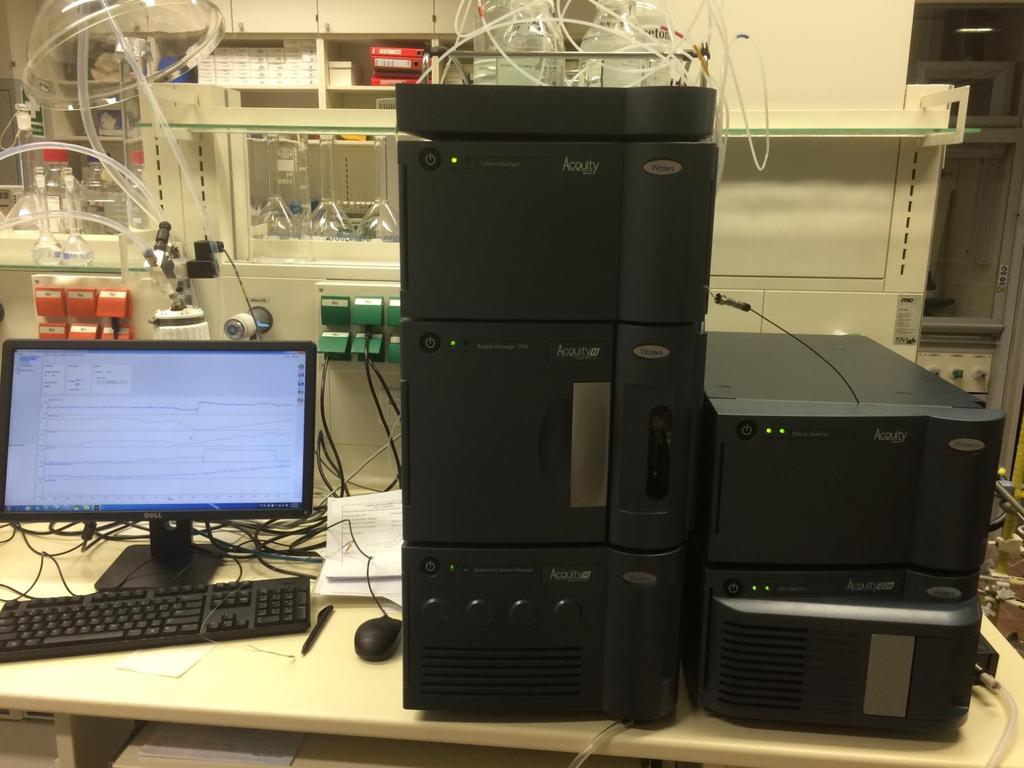

22 Demó Labor / Bécs 2015 Waters Corporation 23

23 Demó Labor / Bécs 2015 Waters Corporation 24

24 KÖSZÖNÖM A FIGYELMET! Bartha Richárd Sales specialist Waters Kft. [T] [M] [W] [E] richard_bartha@waters.com 2015 Waters Corporation 25
