1 RECON-PRO, AML1000 BEVETÉS - NORMÁL MŰKÖDÉS (SOP)

2 BEVETÉS ELŐTTI BEÁLÍLTÁS 1. Telepek behelyezve, kapacitás ellenőrzés A: KI / Be kapcsoló 4 sípolás=teljes töltés 3 sípolás=75% 2 sípolás=50% 1 sípolás=cseréljen telepet 2. Taktikai fejhallgató (opcionális) a felhasználón Elfér a ballisztikus sisak alatt

3 A DETEKTOR ELŐKÉSZÍTÉSE KERESÉSHEZ A tokból való kivétel után 30mp-el már használatra kész 1. Vegye ki az egységet a tokból. 2. Forgassa a keresőfejet a megfelelő pozícióba. 3. Állítsa be a kartámaszt. 4. Állítsa be a szár hosszát. 5. Csatlakoztassa a fejhallgatót (opcionális). 6. Bekapcsoló gomb. ----Fejhallgató csatlakozó

4 A legfontosabb kezelőszerv Talajkiegyenlítés #1 #1 : Nyomja meg és engedje fel a detektor kiegyenlítéséhez. Nagy fémtárgyak érzékelése után A környezeti interferencia növekedésekor Használja ezt a funkciót amikor szükséges

5 Céltárgy pontos helymeghatározása Alacsony fémtartalmú céltárgy Nagyobb fémtárgyak Automatikus szabályozás Tartsa lenyomva a #1 gombot #1 gomb jelzi a céltárgy szeparációt #1 Engedje el a #1 gombot, ha elkészült

6 Speciális funkciók Érzékenység beállítása Hangerő állítás / háttérzaj állítás # A hét (7) beállítható szintet a LED kijelzőn olvashatja le. Tartsa lenyomva a #3 gombot (3 + 5), Majd nyomja le az 5 - gombot a csökkentéshez, vagy a 5+ növeléshez Nyomja le a 4+ gombot a hangerő növeléshez; 4- -et a csökkentéshez. Nyomja le a 5+ gombot a háttérzaj növeléshez; 5- -et a csökkentéshez.(alaphang) Taktikai diszkrét üzemmód Megjegyzés: Minden funkció visszatér az alapbeállításra a kikapcsolás után. #3 Tartsa lenyomva a #3 -as gombot a és kapcsolja be a detektort (A). Csak a headset-en keresztül bocsát ki hangokat.

7 Másodlagos beállítási lehetőségek #2 RFI keresés Az RFI interferenciák kiszűréséhez és több detektor egyidőben való használatához nyomja le és engedje fel a #2-es gombot. A szkennelés 30 másodpercig tart és a memóriában marad a következő szkennelés. (a keresőfejet tartsa egy pozícióban ez alatt, 1m-re a talajtól) #2+ TALAJKIEGYENLÍTÉS Az aktiváláshoz tartsa lenyomva a #2-es gombot. Dupla hangjelzés után mozgassa a keresőfejet felle. Három hangjelzés jelzi a folyamat befejezését, ekkor engedje el a gombot.

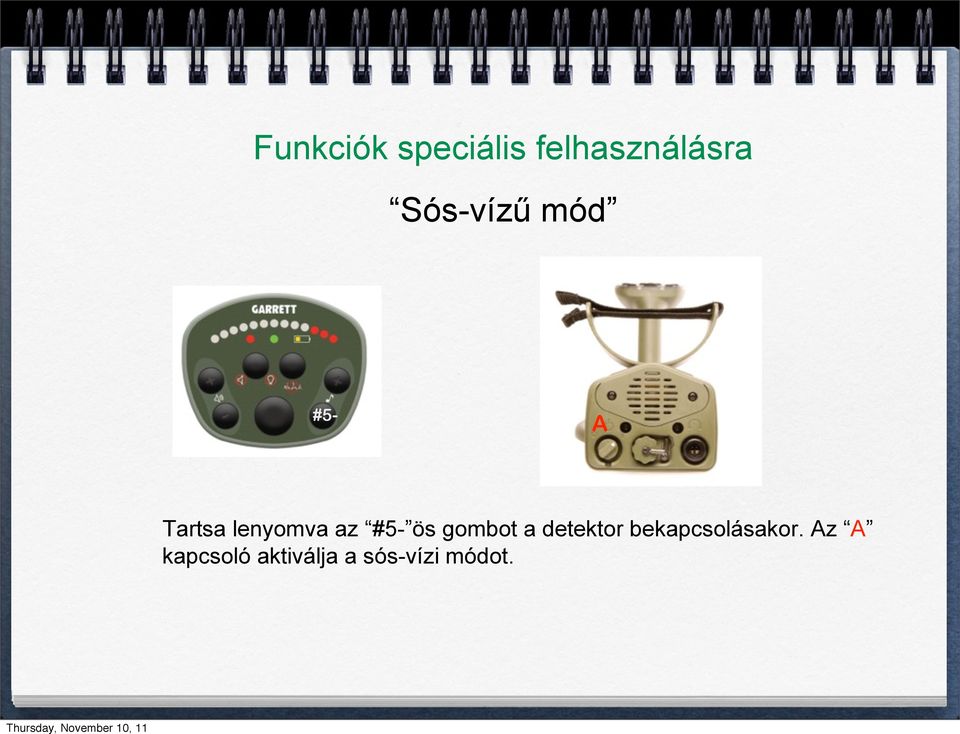

8 Funkciók speciális felhasználásra Sós-vízű mód #5- A Tartsa lenyomva az #5- ös gombot a detektor bekapcsolásakor. Az A kapcsoló aktiválja a sós-vízi módot.

9 Világító jelzések a kijelzőn B: LED keresési jel A céltárgyakat jelerősség szerint jelzi. Bal oldal nulla, jobb oldal teljes jel. B D C E B C: Működés jelző Bekapcsol és állandóan világít normál érzékenység beállításánál. Villog, amikor az érzékenység beállítás csökken. D: Hangszóró jelző Világít, ha a hangszóró ki van kapcsolva. (A headset nem befolyásolja). E: Alacsony feszültség jelző Bekapcsol és villog, ha a maximális működési idő 30 perc alá csökken. Megjegyzés: a LED -ek és hangok jelzik az üzemzavart is.

10 Alapvető keresési procedúra A keresőfej párhuzamos és állandó távolságban van a talajtól. (A Garrett elforgatható keresőfejei lehetővé teszik a minőségi keresést). Legyen jól kiegyensúlyozott testhelyzetben, hogy kiszűrje az ebből származó hibákat. Szélesebb és gyorsabb keresési minta: aknákhoz és UXO típusú IED -k. Szűk keresési sáv alacsony fémtartalmú tárgyakhoz: Aknák és IED-k.

11 Előnyök a keresésnél MONO COIL (egy tekercs)-statikus működés Kiegyensúlyozott /egyenlő keresési rátát ad. Minden irányba kereshet a kezelő; 360 fokos gyors keresés, célmeghatározás Nincs szükség a keresőfej mozgatására. Kereshet vele gödrökben, árkokban, lyukakban. HANG DISZKRIMINÁCIÓ Könnyű fém azonosítás. - Alacsony tónus a vas tartalmú tárgyakra (acél) - Magas tónus a vasat nem tartalmazó tárgyakra (ezüst, bronz, aluminium...)

12 Technikai előnyök Fejlett pulzindukciós technológia Kiváló mélységi eredmények minden talajtípus esetén. Nincs szükség talajkiegyenlítésre az esetek többségében.

13 Teljes csomag a detektorral, 2 db akkumulátorral, töltővel, teszttárggyal, DVD, használati útm., headset, hátizsák, keménytok; Előnyök a használat során Kompakt kialakítás Térdelő pozíció AA elemek (normál vagy tölthető) 12 óra folyamatos működés! Kúszó pozíció Kihúzott szár 1.98 M katona Strapabíró és vízálló (3m mélységig működik) MIL-STD 810F

14 Minőségi vezérlés és karbantartás ISO 9001 folyamatirányítás és MIL STD 810F tanúsítvány (minden egység vízalatt tesztelve) Moduláris felépítés (MCS) Minden részegység külön cserélhető, gyorsan javítható

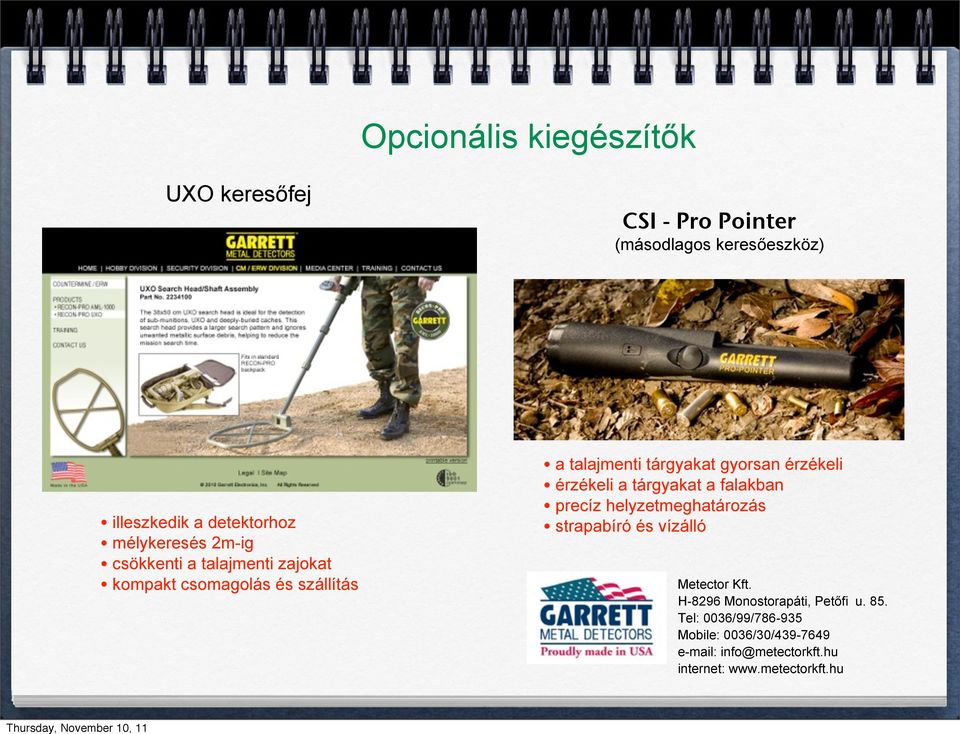

15 Opcionális kiegészítők UXO keresőfej CSI - Pro Pointer (másodlagos keresőeszköz) illeszkedik a detektorhoz mélykeresés 2m-ig csökkenti a talajmenti zajokat kompakt csomagolás és szállítás a talajmenti tárgyakat gyorsan érzékeli érzékeli a tárgyakat a falakban precíz helyzetmeghatározás strapabíró és vízálló Metector Kft. H-8296 Monostorapáti, Petőfi u. 85. Tel: 0036/99/ Mobile: 0036/30/ info@metectorkft.hu internet:

16 ÉRZÉKENYSÉG BEÁLLÍTÁS UXO KERESŐFEJ ESETÉN ÉRZÉKENYSÉG BEÁLLÍTÁS UXO KERESŐFEJ ESETÉN ALAPÁLLÁS (4) HARCTÉRI TISZTÍTÁS Alacsony <7 UXO / elfogók Magas >1 #3 #5+ #5- Érzékenységi szint beállítása Tartsa lenyomva a #3-as gombot; Nyomja le az #5(-) -t a csökkentéshez, az #5(+) -t az érzékenység növeléséhez 4-től 7-ig a harctéri tisztítás tartományában keres, az alacsonyabb beállítással nagyobb felületű fémet szűr ki. A 3-tól 1-es szintig az UXO / elásott elfogók tartománya. A magasabb beállításal mélyebben keres. Nem szűri ki a felszíni hulladékokat..
