1 magicolor 5430 DL Felhasználói Útmutató G C

2 Védjegyek A KONICA MINOLTA és a KONICA MINOLTA logo a KONICA MINOLTA HOLDINGS, INC. védjegye ill. bejegyzett védjegye. Minden jog fenntartva. Magicolor a KONICA MINOLTA PRINTING SOLUTIONS U.S.A., INC. védjegye ill. bejegyzett védjegye. Szerzői joggal kapcsolatos megjegyzések Ezen útmutató szerzői jogának jogosultja a (Copyright) 2004, KONICA MINOLTA BUSINESS TECHNOLOGIES, INC., Marunouchi Center Building, Marunouchi, Chiyoda-ku, Tokyo, , Japan. Minden jog fenntartva. Ez a dokumentum sem részben, sem egészben nem másolható, nem vihető át másféle hordozóra és tilos más nyelvre lefordítani a KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. írásbeli engedélye nélkül! Az Útmutatóval kapcsolatos megjegyzések A KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. fenntartja magának a jogot, hogy előzetes értesítés nélkül változtatásokat hajtson végre ezen útmutatóban és a benne leírt berendezésen is. A dokumentum készítői megtettek mindent annak érdekében, hogy ebben az útmutatóban ne legyenek hiányosságok sem pontatlanságok. Ennek ellenére a KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. nem vállal semmiféle felelősséget, beleértve de semmiképpen sem korlátozva bármiféle, az értékesíthetőségre és speciális feladatra szóló alkalmasságra vonatkozó garanciát, melyekre ezen útmutató alapján következtetni lehetne. KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. cég nem vállal semmiféle felelősséget, ill. kötelezettséget az útmutatóban előforduló esetleges hibákért, ill. a véletlenszerű, speciális vagy okozott károkért, amelyek ezen útmutató használatából, vagy a nyomtató üzemeltetésénél az útmutatóban található információk alkalmazásából keletkeznek, vagy az ezek szerint használt készülék teljesítményével függnek össze.

3 Szoftver licencszerződés Ez a csomag a következő anyagokat tartalmazza, amit a Konica Minolta Business Technologies, Inc. Cég bocsátott rendelkezésre (KMBT): szoftver, mely a nyomtatási rendszer része, a digitálisan kódolt, géppel olvasható, kódolt adat speciális formátumban és kódolt formátumban (Betűkészlet programok), más szoftverek, melyek a felhasználói számítógépen futnak a Nyomtató szoftverrel egyetemben (Gazda szoftver), és a felvilágosító írásos anyaggal vannak kapcsolatban (Dokumentáció). A Szoftver kifejezés a Nyomtató szoftver, a Betűkészlet programok és/vagy a Gazda szoftver leírására használatos, valamint magában foglalja a frissítéseket, a módosított változatokat, kiegészítéseket és a szoftver másolatait. A szoftver használata az alábbi licencszerzőgés alapján engedélyezett. KMBT nem kizárólagosan engedélyezi Önnek a szoftver és a dokumentáció használatát, feltéve, ha Ön egyetért a következőkkel: 1. A Nyomtató szoftvert és a kísérő Betűkészlet programokat az engedélyezett kimeneti eszköz(ök)zel, kizárólag saját belső üzleti használatra szabad használnia. 2. Továbbá az 1. pontban említett Betűkészlet programoknál használhatja a Roman Betűkészlet programot, hogy reprodukálni tudjon súlyokat, stílusokat, és különböző betűket, számokat, karaktereket, szimbólumokat ( Typefaces ) a kijelzőn vagy a képernyőn, kizárólag saját belső üzleti használatra. 3. Egy biztosági másolatot készíthet a Gazda szoftverről, feltéve, ha a biztonsági másolatot nem telepíti fel egyetlen egy számítógépre sem. A fenti tiltások ellenére feltelepítheti a Nyomtató szoftvert bármely számítógépre kizárólag egy vagy több nyomtatórendszeren melyen fut a Nyomtató szoftver. 4. Jelen Licencszerődésben felsorolt jogokat átruházhatja más személyre, amelyik ezennel megszerzi a licenc birtoklásával járó összes jogot az adott szoftverre és dokumentációra, azzal a feltétellel, hogy az illetőnek átadja a szoftver és a dokumentáció összes példányát és másolatát. 5. Belegyezik abba, hogy a szoftvert és a dokumentációt nem módosítja, adaptálja vagy fordítja le. 6. Belegyezik abba, hogy nem kisérli meg a szoftvert alakítani, szétbontani, dekódolni vagy visszafejteni a forráskódját. 7. A szoftver és a dokumentáció és az összes másolat tulajdona és joga a KMBT tulajdona marad. 8. A védjegyek használhatók az elfogadott védjegyeknek használati gyakorlatának megfelelően, beleértve a védjegy tulajdonosának nevének azonosítóját is. A védjegyek csak a szoftverrel készített nyomatok azonosítására használhatók. A védjegyek ilyennemű használata nem ad semmiféle jogot ezen védjegyek birtoklására. 9. Tilos a licenc továbbí bérbeadása, kölcsönzése jogának átadása, a felhasználó által nem használt szoftver verzió vagy másolat átadása vagy kölcsözése, bármilyen használaton kívüli hordozón, kivéve szoftver végleges átadását, lásd fent. 10. A KMBT társaság semmiképpen sem felelős a következményes, eseti KöZVETeTt, Büntetőjogi vagy rendkívüli, speciális károkért, beleértve bármilyen nyereségelmaradást vagy beruházási veszteséget, abban az esetben sem, ha a KMBT társaságot tájékoztatták az ilyen károk ekövetkezésének a lehetőségéről, vagy bármelyik harmadik fél bármilyen követeléséért. A KMBT társaság és a beszállítói nem vállalnak semmiféle megnevezett vagy implicit jótállást a szoftverre, belértve a korlátozás nélküli eladhatóságot vagy az adott célra alkalmazhatóságot is, tulajdoni jogot és harmadik személyek jogainak megsértését. Egyes országok nem teszik lehetővé a jótállás korlátozását vagy kizárását következményes károk esetén, vagy felelősség kizárását a véletlenszerű és a kiváltott károkért, ezért a fent említett korlátozások és kizáró okok nem biztos, hogy Önre vonatkoznak.

4 11. Magjegyzés USA államigazgatási felhasználók részére: Software a 48 C.F.R.2.101, 48 fejezet definíciója alapján kereskedelmi szoftver terméknek minősül amelyet kereskedelmi számítógépes szoftver és dokumentáció a kereskedelmi számítógépes szoftverhez egységek alkotnak a 48 C.F.R , 48 fejezet feltételei alapján. A 48 C.F.R a 48 C.F.R a fejezeteknek megfelelően a szoftvert az államigazgatási felhasználók csak az ebben a licencszerződésben leírt jogoknak megfelelőn kapják felhasználásra. 12. Egyetért azzal, hogy nem fogja a szoftvert exportálni semmilyen formában, olyan módon, amelyik megsértené az adott ország exportjára vonatkozó bármilyen törvényt vagy rendelelet.

5 Tartalomjegyzék 1 Bemutatkozás... 1 Ismerkedés a nyomtatóval 2 Helyigény 2 A nyomtató részei 3 Elölnézet 3 Hátulnézet 4 Kiegészítők 4 Elölnézet a kiegészítőkkel 4 2 Szoftver telepítése... 5 Utilities and Documentation (Segédprogramok és dokumentáció) CD lemez 6 Illesztőprogramok 6 Segédprogramok 6 Rendszerkövetelmények 7 Az illesztőprogram opcióinak és alapértékeinek kiválasztása (Windows alatt) 8 A nyomtatóillesztő program eltávolítása (Windows alatt) 9 A nyomtatóillesztő program beállításainak megjelenítése (Windows alatt) 10 Windows XP/Server Windows 2000/Me/98SE/NT Tartalomjegyzék i

6 A nyomtatóillesztő program használata 10 Közös gombok 10 OK 10 Mégse 10 Alkalmaz 11 Súgó 11 Egyszerű beállítás 11 Lapelrendezés 11 Nyomtatóábra 11 Beállítás fül 11 Papír fül 12 Minőség fül 12 Kiegészítők beállítása fül 12 3 A Windows Állapot kijelző és a Nyomtató állapotellenőrző központ használata Az Állapot kijelző használata 14 Bemutatkozás 14 Az Állapot kijelző és a Kellékállapot kijelzés megnyitása 14 Az Állapotkijező ablak méretének váltogatása 14 Az Állapot kijelző használata 14 Az Állapot kijelző riasztásainak felismerése 15 Visszaállítás az Állapot kijelző riasztásból 15 Az Állapot kijelző bezárása 15 A Nyomtató állapotellenőrző központ használata 16 Bevezetés 16 Rendszerkövetelmények 16 A Nyomtató állapotellenőrző központ és a Kellékállapot megjelenítése megnyitása 16 A Nyomtató állapotellenőrző központot 17 A Nyomtató állapotellenőrző központ riasztásainak felismerése 18 A Nyomtató állapotellenőrző központ bezárása 18 4 A nyomtató vezérlőpanel és a Konfigurációs menü A vezérlőpanel 20 Vezérlőpaneli fényjelzők és nyomógombok 20 Festékporfogyás ábrázolása 22 Konfigurációs menü áttekintése 22 Konfigurációs menü 23 Special Pages (Speciális oldalak) Menü 25 Language (Nyelve) Menü 25 Engine (Nyomtatómű) Menü 25 Network (Hálózat) Menü 28 Consumable Usage (Kellékek) Menü 30 ii Tartalomjegyzék

7 5 Nyomathordozók Nyomathordozók specifikációja 32 Nyomathordozó típusok 33 Normál papír (újrahasznosított papír) 33 Vastag papír 34 Borítékok 35 Címkék 36 Fejléces papír 37 Levelezőlapok 38 Fóliák 39 Mi a garantált nyomtatható terület? 40 Nyomtatható terület Borítékok 40 Lapmargók 40 Nyomathordozó betöltése 41 1.tálca (Univerzális adagoló egység) 41 Normál papír betöltése 41 További nyomathordozók 44 Borítékok betöltése 44 Címkelapok/levelezőlapok/vastagpapír/fóliák betöltése 49 2./3.tálca (Opciós alsó adagoló egység) 51 Normál papír betöltése 51 Duplex nyomtatás 54 Kimeneti tálca 55 Nyomathordozók tárolása 56 6 Kellékek cseréje Kellékek cseréje 58 A festékező modulokról 58 Festékező modul cseréje 61 A használtfesték tartály cseréje 65 A transzfer henger cseréje 68 A transzfer henger cseréje 68 Az ózonszűrő cseréje 71 A képátíró szalagmodul cseréje 72 7 A nyomtató karbantartása A nyomtató karbantartása 80 A nyomtató tisztítása 82 A nyomtató külseje 82 Papírbehúzó görgők 83 Papírbehúzó görgők tisztítása (az összes tálcára vonatkozik) 83 Duplex opció papírbehúzó görgői 84 Nyomathordozó továbbító hengerek tisztítása a 2.tálcánál és a 3.tálcánál 85 A nyomtató lézerlencséjének tisztítása 86 Tartalomjegyzék iii

8 8 Hibaelhárítás Bevezetés 88 A konfigurációs lap kinyomtatása 88 A nyomathordozó hibás adagolásának elkerülése 89 A nyomathordozó útjának megismerése 90 Papírelakadás megszüntetése 91 Papírelakadással és annak megszűntetésével kapcsolatos üzenetek 92 Papírelakadás megszüntetése az 1.tálcánál 92 Papírelakadás megszüntetése a 2./3.adagoló tálcáknál 96 Papírelakadás megszüntetése a duplex opciós egységnél 98 Papírelkadás megszüntetése a fixáló egységnél 99 Papírelakadás megszüntetése a transzfer hengernél 102 A nyomathordozó hibás adagolásával kapcsolatos megoldások 105 Egyéb problémák megoldása 107 A nyomtatási minőséggel kapcsolatos problémák megoldása 112 Állapot-, hiba- és szervizüzenetek 118 Általános állapotüzenetek 118 Hibaüzenetek (Felhívó) 119 Hibaüzenetek (Felhasználó hívás) 121 Szervizüzenetek Kiegészítők telepítése Bevezetés 126 Antisztatikus védelem 126 Dual in-line memória modulok (DIMM) 127 DIMM beszerelése 127 Duplex opciós egység 130 Duplex opciós egység telepítése 130 Alsó adagoló egység 133 A kit tartalma 133 Az alsó adagoló egység telepítése 133 A Függelék Biztonsági előírások 138 Műszaki specifikációk 138 Nyomtató 138 Kellékek feltételezett élettartama 141 Gondoskodunk a környezetvédelemről 142 Mit jelent az, hogy a termék megfelel az ENERGY STAR program követelményinek? 142 iv Tartalomjegyzék

9 Bemutatkozás 1

10 Ismerkedés a nyomtatóval Helyigény A könnyű működtetés biztosításához, a kellékanyagok cseréjéhez és a karbantartáshoz biztosítsa az alábbiakban részletesen ismertetett helyet. 727 mm (28.6") 480 mm (18.9") 420 mm (16.5") 60 mm (2.4") mm (4.4") 683 mm (26.9") mm (4.4") 22 mm (0.9") 440 mm (17.3") 957 mm (37.7") 337 mm (13.3") 520 mm (20.5") 100 mm (3.9")!" A kiegészítők szürkén jelennek meg a fenti ábrán. 2 Ismerkedés a nyomtatóval

11 A nyomtató részei A következő rajzok illusztrálják nyomtatója az ebben az útmutatóban bemutatott részeit, ezért, kérjük, hogy szánjon egy kis időt ezek megismerésére. Elölnézet Kezelőpanel 2. Kimeneti tálca 4 3. Felső burkolat 4. Fixáló egység 5. Jobboldali fedél Transzfer henger 7. Képátíró szalagmodul 8. 1.tálca (univerzális kazetta) Fogantyú 10. Elülső fedél Használtfesték tartály 12. Festékező modul Ismerkedés a nyomtatóval 3

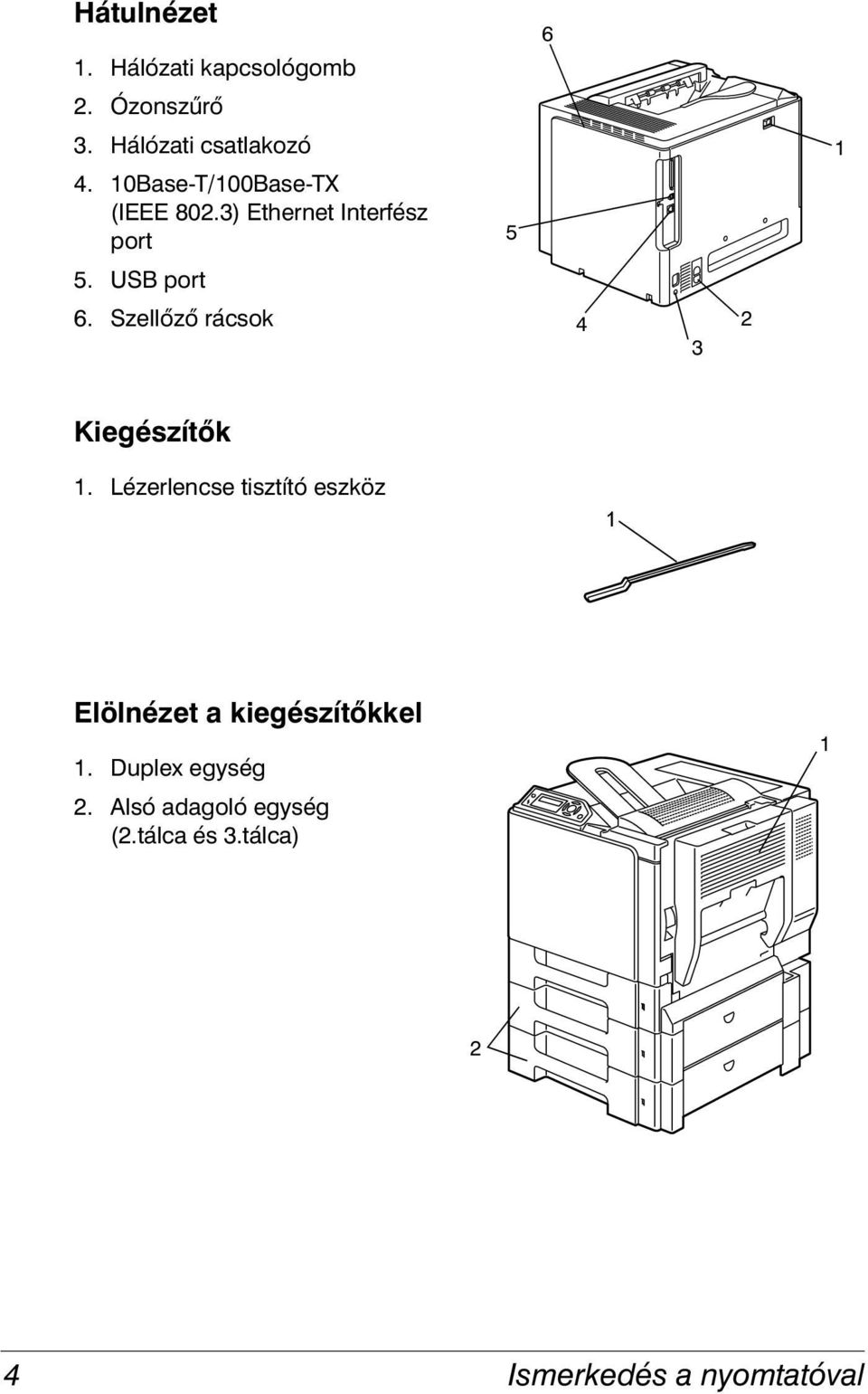

12 Hátulnézet 1. Hálózati kapcsológomb 6 2. Ózonszűrő 3. Hálózati csatlakozó 4. 10Base-T/100Base-TX (IEEE 802.3) Ethernet Interfész port USB port 6. Szellőző rácsok Kiegészítők 1. Lézerlencse tisztító eszköz 1 Elölnézet a kiegészítőkkel 1. Duplex egység 2. Alsó adagoló egység (2.tálca és 3.tálca) Ismerkedés a nyomtatóval

13 Szoftver telepítése 2

14 Utilities and Documentation (Segédprogramok és dokumentáció) CD lemez Illesztőprogramok Illesztőprogramok Nyomtatóillesztő program Windows XP/ Server 2003/2000 alá Nyomtatóillesztő program Windows Me/98SE alá Nyomtatóillesztő program Windows NT 4.0 alá Nyomtatóillesztő program Macintosh OS X-hez Nyomtatóillesztő program Linux Alkalmazás Ezek az illesztőprogramok teljes hozzáférést biztosítanak a nyomtató összes funkciójához, beleértve a befejező, fejlett elrendezést. Lásd még A nyomtatóillesztő program beállításainak megjelenítése (Windows alatt) 10. oldalon.!" Részletrekért a Macintosh és a Linux nyomtatóillesztő programokról lásd a magicolor 5430 DL Reference Guide (Segédkönyvet) útmutatót. A nyomtatóillesztő programok telepítésével kapcsolatos további részletekért lásd a magicolor 5430 DL üzembe helyezési útmutatót. Segédprogramok Segédprogramok Állapot kijelző (Csak Windows alatt) Nyomtatóállapot kijelző központ (Csak Windows alatt) Alkalmazás Az Állapot kijelzőből megtudható a nyomtató aktuális állapota, pl. a kellékek állapota és hiba a információk. Részletekért lásd a Az Állapot kijelző használata 14. oldalon. Egyazon hálózaton belül ellenőrizhető az összes KONICA MINOLTA termék. Részletekért lásd a A Nyomtató állapotellenőrző központ használata 16. oldalon. PageScope Web csatlakozás A Web-böngészővel ellenőrizhető a nyomtatók állapota, és valamennyi beállítás megváltoztatható. Részletekért lásd a magicolor 5430 DL Reference Guide (Segédkönyvet). 6 Utilities and Documentation

15 Rendszerkövetelmények # Személyi számítógép Pentium MHz (Pentium MHz vagy jobb javasolt) # Operációs rendszer Microsoft Windows XP Home Edition/Professional, Windows Server 2003, Windows 2000, Windows Me, Windows 98SE, Windows NT 4.0 Mac OS X v10.2 vagy későbbi Red Hat Linux 8.0 vagy újabb, SuSE Linux 8.1 vagy újabb # Szabad merevlemez terület Kb. 20 MB szabad merevlemez terület a nyomtatóillesztő programhoz és az Állapot kijelzőhöz Kb. 128 MB szabad merevlemez terület a képfeldolgozáshoz # RAM 128 MB vagy nagyobb # CD/DVD olvasó # I/O interfész 10Base-T/100Base-TX (IEEE 802.3) Ethernet interfész port USB 1.1 verzió és a fentinek megfelelő port.!" Részletekért a Macintosh és a Linux nyomtatóillesztő programokról lásd a magicolor 5430 DL Reference Guide (Segédkönyv) útmutatót. Rendszerkövetelmények 7

16 Az illesztőprogram opcióinak és alapértékeinek kiválasztása (Windows alatt) Mielőtt nyomtatójával megkezdené a munkát, azt tanácsoljuk, hogy ellenőrizze/változtassa meg a nyomtató alapbeállításait. Amennyiben kiegészítőt is szerelt a nyomtatóra, akkor a kiegészítőt jelenteni kell a nyomtatóillesztő programnak. 1 A következők szerint válassza ki az illesztőprogram tulajdonságai pontot: Windows XP/Server 2003 A Start menüben válassza ki a Nyomtatók és Faxok pontot, hogy megjelenjen a Nyomtatók és Faxok mappa. A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 5430DL nyomtatóikonra és válassza ki a Nyomtatási tulajdonságok pontot. Windows 2000 A Start menüben válassza ki a Beállítsok pontot, majd a Nyomtatók pontot, hogy megjelenjen a Nyomtatók mappa. A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 5430DL nyomtatóikonra és válassza ki a Nyomtatási tulajdonságok pontot. Windows Me/98SE A Start menüben válassza ki a Beállítások pontot, majd a Nyomtatók pontot, hogy megjelenjen a Nyomtatók mappa. A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 5430DL nyomtatóikonra és válassza ki a Tulajdonságok pontot. Válassza ki a Nyomtató tulajdonságok pontot. Windows NT 4.0 A Start menüben válassza ki a Beálítások pontot, majd a Nyomtatók pontot, hogy megjelenjen a Nyomtatók mappa. A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 5430DL nyomtatóikonra és válassza ki a Dokumentum alapértékek pontot. 2 Amennyiben felszerelte a rendelkezésre álló kiegészítők valamelyikét, folytassa a következő lépéstől. Ellenkező esetben folytassa a 6. lépéstől. 3 Válasza ki a Kiegészítők beállítása fület. 4 Ellenőrizze, hogy a kiegészítők megfelelően vannak-e azonosítva.!" Mivel a nyomtatóillesztő programban az Automatikus konfigurálás kiválasztott alapértelmezés, a felszerelt kiegészítőket a nyomtató automatikusan azonosítani fogja. Amennyiben valamilyen oknál fogva a kiegészítő nem kerül megfelelően azonosításra, kövesse az lépésekben leírtakat. 8 Az illesztőprogram opcióinak és alapértékeinek

17 5 Szüntesse meg az Automatikus konfigurálás jelölőnégyzet kijelölését. 6 Válasszon ki egy kiegészítőt (egyszerre csak egyet) és kattintson az Hozzáadás pontra. Ekkor a kiegészítő rákerül a Felszerelt kiegészítők listára.!" Amennyiben véletlenül hozzáad egy fel nem szerelt kiegészítőt, válassza ki a kiegészítőt a Felszerelt kiegészítők listából, majd kattintson a Eltávolítás pontra. 7 Kattintson az Alkalmaz pontra.!" Az operációs rendszer verziójától függően lehet, hogy az Alkalmaz nem jelenik meg. Ebben az esetben folytassa a következő lépéssel. 8 Válassza ki a Papír fület. Válassza ki a nyomtatóhoz az alapbeállításokat, pl. a használandó alapértelmezett nyomathordozó méretet. 9 Kattintson az Alkalmaz pontra. 10 Kattintson az OK pontra, hogy kilépjen a Tulajdonságok párbeszéd ablakból. A nyomtatóillesztő program eltávolítása (Windows alatt) Ez a rész leírja, hogyan kell, amennyiben ez szükséges, eltávolítani a magicolor 5430 DL nyomtatóillesztő programot. 1 A Start menüben válassza ki a Programok pontot (Windows XP/Server 2003: Minden program pontot), majd a KONICA MINOLTA, magicolor 5430DL pontot, és ezután pedig a Eltávolíto pontot. 2 Az Eltávolítás ablakban, válassza ki a KONICA MINOLTA magicolor 5430DL opciót. Ezután kattintson az Eltávolítás pontra. 3 Ekkor a KONICA MINOLTA magicolor 5430 DL nyomtatóillesztő program eltávolításra kerül a számítógépről. 4 Indítsa újra a számítógépet. A nyomtatóillesztő program eltávolítása (Windows alatt) 9

18 A nyomtatóillesztő program beállításainak megjelenítése (Windows alatt) Windows XP/Server A Start menüben válassza ki a Nyomtatók és Faxok pontot, hogy megjelenjen a Nyomtatók és Faxok mappa. 2 A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 5430DL nyomtatóikonra és válassza ki a Nyomtatási tulajdonságok pontot. Windows 2000/Me/98SE/NT A Start menüben válassza ki a Beállítások pontot, majd kattintson a Nyomtatók pontra, hogy megjelenjen a Nyomtatók mappa. 2 A nyomtatóillesztő program beállításainak megjelenítése: # Windows 2000 A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 5430DL nyomtatóikonra és válassza ki a Nyomtatási tulajdonságok pontot. # Windows Me/98SE A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 5430DL nyomtatóikonra és válassza ki a Tulajdonságok pontot, ezután pedig a Nyomtató tulajdonságok pontot. # Windows NT 4.0 A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 5430DL nyomtatóikonra és válassza ki a Dokumentum alapértékek pontot. A nyomtatóillesztő program használata Közös gombok Az alábbiakban leírt gombok minden fülnél megtalálhatók. OK Kattintson rá, hogy kilépjen a Tulajdonságok párbeszéd ablakból, elmentve az elvégzett változtatásokat. Mégse Kattintson rá, hogy kilépjen a Tulajdonságok párbeszéd ablakból, az elvégzett változtatások elmentése nélkül. 10 A nyomtatóillesztő program beállításainak

19 Alkalmaz Kattintson rá, hogy minden változtatást elmentsen anélkül, hogy kilépne a Tulajdonságok párbeszéd ablakból.!" Lehet, hogy az operációs rendszer verziójától függően az Alkalmaz pont nem jelenik meg. Súgó Kattintson rá, hogy megtekintse a súgót. Egyszerű beállítás Az aktuális beállítások elmentéséhez írjon be egy nevet, majd kattintson a Mentés gombra. Ezután az elmentett beállításokat ki lehet választani a legördülő listából. A legördülő listából válassza ki a Alapértelmezett pontot, hogy az összes fülnél alapállapotba állítsa a funkciókat, hogy azok az alapértelmezett értékeket mutassák. Lapelrendezés Jelölje be ezt az opciógombot, hogy megjelenítse a lapelrendezés mintáját az ábraterületen. Nyomtatóábra Jelölje be ezt az opciógombot, hogy az ábraterületen megjelenítse a nyomtató képét (az összes felszerelt kiegészítővel). Beállítás fül A Beállítás fül lehetővé teszi, hogy # Egy lapra több oldalt nyomtasson ki a dokumentumból (többoldalas nyomtatás) # Vízjelet helyezzen el a nyomtatott dokumentumra # Egyedi vízjelet tervezzen # Meghatározza a kétoldalas és füzet nyomtatást # Meghatározza a papírforrást # Meghatározza a nyomathordozó típusát # Más típusú papírra nyomtassa ki a dokumentum első oldalát A nyomtatóillesztő program használata 11

20 Papír fül A Papír fül lehetővé teszi, hogy # Meghatározza az eredeti dokumentum méretét # Egyedi nyomathordozó formátumokat határozzon meg # A nyomtatott dokumentumot a meghatározott nyomathordozó formátumhoz igazítsa # Kiválassza a kimeneti nyomathordozó formátumot # A dokumentumot méretezze (kicsinyítés/nagyítás) # Meghatározza a nyomathordozó tájolását # Meghatározza a másolatok számát # Bekapcsolja, illetve kikapcsolja a nyomtató rendező funkcióját # Bekapcsolja, illetve kikapcsolja az egyszeri átvitel funkciót # Overlay formátum fájl használatával nyomtasson # Overlay formátum fájlt hozzon létre/szerkesszen Minőség fül A Minőség fül lehetővé teszi, hogy # Átváltson a színes és a monokróm nyomtatás között # Meghatározza a színillesztést (Képek, grafikák és szöveg) # Meghatározza a nyomat felbontását # Meghatározza a kép tónusait (Kontraszt) # Meghatározza a kép fedettségét (Fényesség) # Meghatározza egy kép színeinek tisztaságát (Telítettség) # Meghatározza a kép élességét (Élesség) Kiegészítők beállítása fül A Készülék kiegészítők beállítása fül lehetővé teszi, hogy # Automatikusan azonosítsa a felszerelt kiegészítőket # Aktiválja az opciós alsó adagoló egységet (2./3.tálca) és/vagy a duplex opciót # Beírja a felhasználói nevet, melyet elküldött a nyomtatási feladattal # Megtekintse a nyomtatóillesztő program információkat 12 A nyomtatóillesztő program használata

21 A Windows Állapot kijelző és a Nyomtató állapotellenőrző központ használata 3

22 Az Állapot kijelző használata Bemutatkozás Az Állapot kijelző információt jelenít meg a nyomtató aktuális állapotáról. Amennyiben használni szeretné az Állapot kijelző programot, engedélyezni kell a Kétirányú kommunikáció támogatást (Start > Beállítások/Nyomtatók [és faxok], magicolor 5430DL, Fájl/Tulajdonságok, Portok fül). Az Állapot kijelző és a Kellékállapot kijelzés megnyitása Az Állapot kijelző megnyitásához használja valamelyik lépést az alábbiak közül. # Windows XP/Server 2003 A Start menüben válassza ki a Minden program pontot, majd a KONICA MINOLTA, magicolor 5430DL pontot, ezután pedig a Allapotellnőrző pontot. # Windows 2000/Me/98SE/NT 4.0 A Start menüben válassza ki a Programok pontot, majd a KONICA MINOLTA, magicolor 5430DL pontot, ezután pedig a Allapotellnőrző pontot. Az Állapotkijező ablak méretének váltogatása # A Kijelzés menüben válassza ki a Állapot (Kicsinyítés) pontot, hogy az ablak méretét csökkentse. # A Kijelzés menüben válassza ki a Állapot (Kiterjesztés) pontot, hogy az ablak méretét növelje. Az Állapot kijelző használata # Amikor a jobboldali nyomtatóábra háttere zöld, akkor a nyomtató készenléti üzemmódban van, vagy a feladat normálisan nyomtatódik. # Amikor a jobboldali nyomtatóábra háttere piros, akkor hiba keletkezett és a feladat félbeszakadt. A baloldali párbeszéd ablakban látható a nyomtató állapota és a hibaüzenet. A funkcióterület magába foglalja az alábbiakat: # Nyomtatóállapot Szöveges üzenetben jeleníti meg a nyomtató aktuális működési állapotát. # Hogyan kell visszaállítani Elmagyarázza, hogy mit kell tenni annak érdekében, hogy a problémát megszüntesse és a nyomtatót visszaállítsa nyomtatási állapotába. 14 Az Állapot kijelző használata

23 # Felhívás Szöveges üzenetben hívja fel a figyelmet a feltételekre, pl. hogy a festékező modul kifogyóban van. # Nyomtatóállapot ábra A nyomtatót grafikusan formában ábrázolja és jelzi, hogy hol van a hiba. # Nyomtatási állapot Az aktuális nyomtatási feladat állapotát jeleníti meg. # Felugró üzenet kiválasztása Lehetővé teszi, hogy kiválassza, hogy milyen üzenete(ke)t szeretne előtérbe hozni, amikor egy rendkívüli esemény megtörténik a nyomtatóval. # Nyomtató információ Lehetővé teszi, hogy különböző információkat ellenőrizhessen, pl. A kinyomtatott lapok számát. # Kellékanyagok álapota Megjeleníti minden egyes festékező modul (körülbelüli maradmennyiség százalékban) használtsági állapotát. Az Állapot kijelző riasztásainak felismerése Amikor az Állapot kijelző problémát érzékel, akkor a Windows Tálcán lévő ikon zöldről sárgára vagy pirosra változik, a nyomtatóprobléma súlyosságától függően. Visszaállítás az Állapot kijelző riasztásból Amikor az Állapot kijelző értesíti Önt a nyomtatási problémáról, akkor kattintson kétszer a Windows Tálcán lévő ikonra, hogy megnyissa az Állapot kijelzőt. Az Állapot kijelző azonosítja a keletkezett hibát. Az Állapot kijelző bezárása Az Állapot kijelző Fájl menüből történő bezárásához válassza ki a Kilépés pontot.!" Amennyiben rákattint az Állapot kijelző ablak jobb felső sarkában található X gombra, hogy az ablakot becsukja, akkor az Állapot kijelző továbbra is rendelkezésre fog állni a Tálca jobb alsó részében. Kattintson kétszer az ikonra, hogy az Állapot kijelző ablakot ismételten megnyissa. Az Állapot kijelző riasztásainak felismerése 15

24 A Nyomtató állapotellenőrző központ használata Bevezetés A Nyomtató állapotellenőrző központ egy olyan alkalmazás, mely minden olyan nyomtató állapotát mutatja, mely a gazdagéphez (USB porton keresztül) vagy a helyi hálózathoz csatlakozik. A Nyomtató állapotellenőrző központ felismeri a hálózati nyomtatási eszközöket a Service Location Protocol (SLP) segítségével, és csak olyan nyomtatási eszközöket támogat, melyek megfelelnek a KONICA MINOLTA specifikus SLP-nek és PJL-nek, pl. a magicolor 2430 DL és a magicolor 5430 DL nyomtató.!" Amennyiben a KONICA MINOLTA termék nem kompatíbilis mind az SLP-vel, mind a KONICA MINOLTA specifikus PJL-lel, akkor a Nyomtatóállapot ellenőrző központ nem használható. Rendszerkövetelmények # Operációs rendszer Windows XP/Server 2003/2000/Me/98SE/NT 4.0 # A Nyomtató állapotellenőrző központ által támogatott portok Ethernet port USB port A Nyomtató állapotellenőrző központ és a Kellékállapot megjelenítése megnyitása A Nyomtató állapotellenőrző központ megnyitásához kövesse a megfelelő utasításokat. # Windows XP/Server 2003 A Start menüből válassza ki a Minden program pontot, majd a KONICA MINOLTA, magicolor 5430DL pontot, ezután pedig a Nyomtató állapotellenőrző központ opciót. # Windows 2000/Me/98SE/NT 4.0 A Start menüből válassza ki a Programok pontot, majd a KONICA MINOLTA, magicolor 5430DL pontot, ezután pedig a Nyomtató állapotellenőrző központot. 16 A Nyomtató állapotellenőrző központ használata

25 A Nyomtató állapotellenőrző központot # Nyomtató neve Megjeleníti a helyi nyomtató vagy a hálózati nyomtató modell nevét együtt a nyomtatóikonnal. A nyomtatóikon változtatja a színét a csatlakozásnak és a nyomtatóállapotnak megfelelően. Amikor rákattint a nyomtató nevére, akkor az Options párbeszéd ablakban lévő beállításoktól függően az Állapot kijelző vagy a PageScope Web-csatlakozás jelenik meg.!" Amennyiben a nyomtató neve nem ismerhető fel, akkor a Nyomtató neve mellett az Ismeretlen felirat látható.!" Amennyiben a kiválasztott nyomtató nem kompatíbilis az Állapot kijelzővel vagy a PageScope Web-csatlakozással, akkor nem jelenik meg, ha kétszer rákattint a nyomtató nevére.!" Amennyiben az eszköz az USB porton keresztül csatlakozik helyi csatlakozáson keresztül, vagy ha Nem lehet csatlakozni felirat jelenik meg az Állapot alatt, akkor az Állapot kijelző vagy PageScope Web-csatlakozás nem jelenik meg még akkor sem, ha kétszer rákattint a nyomtató nevére. # Port Megjeleníti annak a portnak a nevét, amelyikhez a nyomtató csatlakozik. Helyi nyomtatónál a típus (USB) jelenik meg. Hálózati nyomtatónál az IP cím jelenik meg. # Állapot A nyomtató állapotát jeleníti meg. Ugyanaz az információ jelenik meg nyomtató állapotnál az Állapot kijelzőben. # Kellékek állapota: C,M,Y,K % még felhasználható Megjeleníti (százalékban) a festékező modulban lévő festékpor mennyiségét. A felsorolt értékek balról: C (cián), M (bíbor), Y (sárga) és K (fekete).!" Kattintson az egyes oszlopok fejlécére, hogy a sorrendet növekvőre vagy csökkenőre változtassa. A Nyomtató állapotellenőrző központ használata 17

26 Tevékenység menü # Nyomtatók frissítése Újból megkeresi a hálózati nyomtatókat. # Hálózati nyomtatók Lehetővé teszi, hogy a hálózati nyomtatók IP címét hozzáadja vagy eltávolítsa. # Opciók Állapot kijelző alkalmazás hálózati nyomtatóknál Időtúllépés Meghatározza, hogy az Állapot kijelző vagy a PageScope Web-csatlakozás megjelenjen-e, amikor a képernyőn látható nyomtatónévre kétszer rákattint. Az alapértelmezett beállítás az Állapot kijelző. Ez a beállítás csak a hálózati nyomtatókra vonatkozik. Két időtúllépési időtartamot határozhat meg. # Nyomtató érzékelése időtúllépés # Nyomtatóállapot lekérdezés időtúllépés A Nyomtató állapotellenőrző központ riasztásainak felismerése Amennyiben egy piros vagy egy sárga ikon jelenik meg, nyissa meg az Állapot kijelzőt vagy a PageScope Web-csatlakozást, majd ellenőrizze a részletes információt. Az Állapot kijelzőről részletekért lásd a Az Állapot kijelző használata 14. oldalon. A PageScope Web-csatlakozásról részletekért lásd a magicolor 5430 DL Segédkönyvet. A Nyomtató állapotellenőrző központ bezárása A Nyomtató állapotellenőrző központ bezárásához válassza ki a Kilépés pontot a Tevékenység menüben, vagy kattintson a Nyomtató állapotellenőrző központ ablak jobb felső sarkában lévő X gombra. 18 A Nyomtató állapotellenőrző központ riasztásainak

27 A nyomtató vezérlőpanel és a Konfigurációs menü 4

28 A vezérlőpanel A nyomtató tetején található vezérlőpanel lehetővé teszi a nyomtató műveleteinek irányítását. Továbbá megjeleníti a nyomtató pillanatnyi állapotát, beleértve az összes olyan körülményt, amely megkívánja hogy figyelmet szenteljen neki ÜZENET ABLAK Vezérlőpaneli fényjelzők és nyomógombok Sz. Fényjelző Ki Be 1 A nyomtató nem áll készen az adatok fogadására. A nyomtató készen áll az adatok fogadására. 2 Nincsen probléma. A nyomtató igényli a kezelőszemélyzet figyelmét (általában az üzenet ablakban egy állapotüzenet kiséri.) 20 A vezérlőpanel

29 Sz. Nyomógombok Funkció 3 # Törli az összes aktuálisan kijelzett menüt vagy menüpontot # Lehetővé teszi egy, vagy az összes nyomtatás alatt vagy feldolgozás alatt lévő nyomtatási feladat törlését: 1. Nyomja meg a Cancel (Mégse) nyomógombot. 2. Nyomja meg a Jobb vagy a Bal nyomógombot és ezzel kiválasztja a JOB CANCEL/CURRENT JOB (Feladat törlése/aktuális feladat) vagy a JOB CANCEL/ALL JOBS (Feladat törlése/összes feladat) pontot. 3. Nyomja meg a Select (Kiválasztás) gombot. A nyomtatási feladat(ok) törlődik(nek). 4 # Belépés a menürendszerbe. # Lefelé léptet a menüstruktúrában. # Kiválasztja a megjelölt menüpontot. 5 # Lefelé léptet a menüstruktúrában. # Az olyan menüpontban, amelyik karakterenként változtatható, felfelé léptet a rendelkezésre álló karaktersorban. 6 # Jobbra léptet a menüstruktúrában. # Jobbra léptet a rendelkezésre álló menüpontokban. 7 # Lefelé léptet a menüstruktúrában. # Az olyan menüpontban, amelyik karakterenként változtatható, lefelé léptet a rendelkezésre álló karaktersorban. 8 # Balra léptet a menüstruktúrában. # Balra léptet a rendelkezésre álló menüpontokban. A vezérlőpanel 21

30 Festékporfogyás ábrázolása Az alább látható jelzőlámpák jelzik a maradék festékpor mennyiségét a sárga (Y), a bíbor (M) és a cián (C) festékező modulban. READY Konfigurációs menü áttekintése A menü beállitásokat a magicolor 5430 DL nyomtató vezérlőpanelén lehet beálltani az alábbiak szerint. 22 Konfigurációs menü áttekintése

31 Konfigurációs menü READY MENU SPECIAL PAGES PRINT (KONFIG) CONFIG PAGE TOTAL FACE COUNT xxxxxx PRINT TEST PAGES COLOR FACE COUNT xxxxxx PRINT MENU MAP BW FACE COUNT xxxxxx MENU LANGUAGE LANGUAGE SET ENGLISH CONTROLLER VER. xx.xxx LANGUAGE SET FRENCH ENGINE VER. xxxxxxxxxxxxxx LANGUAGE SET GERMAN COLOR CALIBRATION LANGUAGE SET ITALIAN RESET COUNTER TRANSFER ROLLER LANGUAGE SET PORTUGUESE RESET COUNTER TRANSFER UNIT LANGUAGE SET SPANISH ENERGY SAVER xxx LANGUAGE SET CZECH RESTORE USER DEFAULT LANGUAGE SET JAPANESE MENU ENGINE ENGINE TONER EMPTY ENERGY SAVER* xxxxxxxx AUTO CONTINUE xxx TRAY CHAINING** xxx ENGINE SERVICE * Csak akkor jelenik meg, ha ENERGY SAVER (Energiatakarékos) az ON (Be) értékre van beállitva a ENGINE/SERVICE/ENERGY SAVER (Nyomtatómű/ Szeriz/Energiatakarékos) menüben. ** Csak akkor jelenik meg, ha az egyik a kettő opciós (2./3.tálca) alsó adagolóegység közül telepitve van. Konfigurációs menü áttekintése 23

32 MENU NETWORK DHCP:xx BOOTP:xx IP ADDRESS xxx.xxx.xxx.xxx SUBNET MASK xxx.xxx.xxx.xxx GATEWAY xxx.xxx.xxx.xxx MAC ADDRESS 00206Bxxxxxx SNMP:xx FORCED MODES: * SPEED/DUP/NEG. MENU CONSUMABLE USAGE BLACK TONER xx% REMAINING CYAN TONER xx% REMAINING MAGENTA TONER xx% REMAINING YELLOW TONER xx% REMAINING * Az egyes régebbi hálózati elosztók, melyeknek konstans a kommunikációs üzemmódja, nem kommunikálnak megfelelően az automatikusan konfigurált eszközökkel. Ebben az esetben a nyomtató konfigurációjánál az adott hálózati elosztónál a kommunikáció biztosításához alkalmazza a NETWORK/FORCED MODES (Hálózat/Kényszerített üzemmód-ot). 24 Konfigurációs menü áttekintése

33 Special Pages (Speciális oldalak) Menü PRINT CONFIG PAGE (Konfigurációs oldal nyomtatása) PRINT TEST PAGES (Tesztoldal nyomtatása) PRINT MENU MAP (Menütérkép nyomtatása) Konfigurációs oldal nyomtatása. Tesztoldal oldal nyomtatása. Menütérkép nyomtatása. Language (Nyelve) Menü ENGLISH/FRENCH/GERMAN/ ITALIAN/PORTUGUESE/SPANISH/ CZECH/JAPANESE (Angol/Francia/Német/Olasz/ Portugál/Spanyol/Cseh/Japán) Az üzenetablakban meg lehet változtatni a kijelző nyelvét a kívánt nyelvre. Az alapértelmezett beállítás az angol. Engine (Nyomtatómű) Menü TONER EMPTY (Festékezőmodul üres) ENERGY SAVER (Energiatakrékos) Beállítások STOP/CONTINUE (Folytatás) Amennyiben a CONTINUE (Folytatás), van kiválasztva, a nyomtatás folytatódik akkor is, ha a festékező modul üres. Amennyiben a STOP van kiválasztva, a nyomtatás leáll amikor a festékező modul üres. Beállítások 15 MINUTES/30 MINUTES/ 60 MINUTES/120 MINUTES Beállitja azt az időtartamot, amelyiknek eltelése után, amennyiben a nyomtató nem kap nyomtatási feladatot vagy nem működik, átkapcsol energiatakarékos üzemmódba. A nyomtató az energiatakarékos üzemmódból automatikusan abban az esetben kapcsol vissza, amikor az alábbi esetek valamelyike előfordul: # A nyomtatót ujrainditják. # Nyomtatási feladat érkezik. # A vezérlőpanelen bármilyen gombot megnyomnak. # A nyomtatón kinyinyitják majd becsukják az elülső vagy a jobboldali fedelet. # Egy tálcát kinyitottak, majd bezártak. Konfigurációs menü áttekintése 25

34 AUTO CONTINUE (Automatikus folytatás) TRAY CHAINING (Tálcaláncolás) Beállítások ON/OFF (Be/Ki) Amikor az ON (Be) van kiválasztva, akkor a nyomtató folytatja a nyomtatást akkor is, ha a helyes nyomathordozó nincsen betöltve az adott adagoló tálcába. Amennyiben az OFF (Ki) opció van kiválasztva és ha a kiválasztott nyomathordozó kifogyott, a nyomtató leáll és üzenetettel kijelzi, hogy az adott adagolóegységbe be kell tölteni az adott nyomathordozót. Beállítás ON/OFF (Be/Ki) Amennyiben az ON (Be) opció van kiválasztva, és ha a kiválasztott nyomathordozó kifogyott, a nyomtató automatikusan átkapcsol az azonos tipusú és formátumú nyomathordozókat tartalmazó következő adagoló tálcára. ENGINE SERVICE (Nyomtatómő Szerviz) Amennyiben az OFF (Ki) opció van kiválasztva és ha a kiválasztott nyomathordozó kifogyott, a nyomtató leáll és üzenetettel kijelzi, hogy az adott adagolóegységbe be kell tölteni az adott nyomathordozót. Ebben az almenüben takálhatók a nyomtatóművel kapcsolatos információk. TOTAL FACE COUNT Az adott napig kinyomtatott oldalak száma. (Teljes oldal számláló) COLOR FACE COUNT (Szines oldal számláló) BW FACE COUNT (FF oldal számláló) CONTROLLER VER. (Vezérlő verziósz.) ENGINE VER. (Nyomtatómű verziósz.) COLOR CALIBRATION (Szin Kalibrálás) Az adott napig kinyomtatott szines oldalak száma. Az adott napig kinyomtatott monokróm oldalak száma. Az aktuális mikroprogram vezérlő verziószáma. A nyomtatómű mikroprogramjának verziószáma. Szinkalibrálás segitségével visszaállitja a szineltolódást. 26 Konfigurációs menü áttekintése

35 ENGINE SERVICE (Nyomtatómő Szerviz) RESET COUNTER TRANSFER ROLLER (Nullázza a transfer számlálót) RESET COUNTER TRANSFER UNIT (Nullázza a transfer egység számlálót) ENERGY SAVER (Energiatakaréos) Nullázza a számlálót miután a transferhenger ki lett cserélve. Nullázza a számlálót miután a transzferegység ki lett cserélve. Beállitások ON/OFF (Be/Ki) Amennyiben az ON (Be) érték van kiválasztva, az Energiatakarékos üzemmód engedélyezve van. RESTORE USER DEFAULT (Felhasználói Alapértelmett Visszaálitása) Amennyiben az OFF (Ki) érték van kiválasztva, az Energiatakarékos üzemmód nincs engedélyezve és az ENGINE/ENERGY SAVER (Nyomtatómű/Energiatakarékos) menü nem jelenik meg. Visszaállitja az ENERGY SAVER (Energiatakarékos), AUTO CONTINUE (Automatikus folytatás) és a TRAY CHAINING (Tálcaláncolás) menüpontokat a gyári alapértelmezett értékre. Továbbá a rendszergazda jelszava is visszaállitódik az alapértelmezett értékre. Részletesebb információt a PageScope Web csatlakozás rendszergazda jelszavával kapcsolatban a magicolor 5430 DL Reference Guide (Segédkönyv) használati utasításban talál. Konfigurációs menü áttekintése 27

36 Network (Hálózat) Menü Amennyiben a nyomtató hálózatba van kapcsolva, az alábbi opciókat lehet beállitani. Az egyes beállitások részleteivel kapcsolatban tájékoztatást a rendszer adminisztrátorától kaphat. DHCP Beállitások DHCP SET:ON (DHCP Beáll.:Be) BOOTP SET:OFF (BOOTP Beáll.:Ki) DHCP SET:OFF (DHCP Beáll.:Ki) BOOTP SET:ON (BOOTP Beáll.:Be) DHCP SET: OFF (DHCP Beáll.:Ki) BOOTP SET:OFF (BOOTP Beáll.:Ki) Amennyiben a hálózatban van DHCP szerver, meghatározza, hogy az IP cimet a DHCP szerver automatikusan rendeli-e hozzá és hogy további hálózati információk letöltődnek-e. (beállitható értékek ON (Be) vagy OFF) (Ki). BOOTP Meghatározza, hogy az IP cimet a BOOTP automatikusan rendeli-e hozzá és hogy további hálózati információk letöltődnek-e (beállitható értékek ON (Be) vagy OFF (Ki)). IP ADDRESS (IP Cimek) SUBNET MASK (Alhálózat maszk) GATEWAY (Átjáró) MAC ADDRESS (MAC Cim) Beállitások Beállitja ennek a nyomtatónak az IP cimét a hálózatban. Az érték beviteléhez használja a fel, le, balra, jobbra gombokat. Amenennyiben manuálisan akarja beállitani az IP cimet, először állitsa be a DHCP-t és a BOOTP-t OFF (Ki) értékre. Beállitások Beállitja a hálózat almaszk cimét. Az érték beviteléhez használja a fel, le, balra, jobbra gombokat. Amenennyiben manuálisan akarja beállitani az alhálózat maszkot, először állitsa be a DHCP-t és a BOOTP-t OFF (Ki) értékre. Beállitások Amennyiben a hálózatban van egy átjáró, akkor adja meg az átjáró IP cimét. Az érték beviteléhez használja a fel, le, balra, jobbra gombokat. Amenennyiben manuálisan akarja beállitani az átjárót, először állitsa be a DHCP-t és a BOOTP-t OFF (Ki) értékre. Megjeleniti a nyomtató Ethernet hardver cimét. (Nem lehet megváltoztani.) HTTP Beállitások ON/OFF (Be/Ki) HTTP-t ON (Be) vagy OFF (Ki) értékre lehet be állitani. Az ON (Be) engedélyezi a belső Web oldalakat a nyomtatóban, az OFF (Ki) letiltja. 28 Konfigurációs menü áttekintése

37 SNMP Beállitások ON/OFF (Be/Ki) SNMP (Egyszerű hálózati felügyelő) méretezhető, megosztott vezérlő programcsomag mely alkalmazható egyaránt kis és nagy hálózatok kezelésére. SNMP-t be lehet állitani ON (Be) vagy OFF (Ki) értékre. FORCED MODES (Kényszerített üzemmód) Beállitások SPEED/DUP/NEG. : AUTO/AUTO/ON - AUTO/FULL/ON - AUTO/HALF/ON - 100M/AUTO/ON - 100M/FULL/ON - 100M/FULL/OFF - 100M/HALF/ON - 100M/HALF/OFF - 10M/AUTO/ON - 10M/FULL/ON - 10M/FULL/OFF - 10M/HALF/ON - 10M/HALF/OFF A SPEED menüpontban lehet beállítani a hálózat átviteli sebességét. Választási lehetőségek: 10Base-T (10M), 100Base-TX (100M) vagy automatikus felismerés (AUTO). Az AUTO pont kiválasztása esetén az átviteli sebesség az eszközök kölcsönös kommunikációja alapján állítódik be. Ezért nem létezik olyan beállítás, amelyiknél ez a kommunikáció (NEG.) ki lenne kapcsolva. A DUP pontban lehet beállítani a kommunikáció módját kétirányú kommunikáció alkalmazása esetén. A FULL pont kiválasztásával lehet beállítani, hogy az adatok adása és vétele mindkét irányban egyszerre menjen végbe. A HALF pont kiválasztása esetén adott időben csak egy irányban történik adattovábbítás. Továbbá be lehet még állítani az AUTO értéket is. Az AUTO pont kiválasztása esetén az átviteli sebesség az eszközök kölcsönös kommunikációja alapján állítódik be. Ezért nem létezik olyan beállítás, amelyiknél ez a kommunikáció (NEG.) ki lenne kapcsolva. A NEG. a kölcsönös kommunikáció alapján történő beállítást jelenti, amelyiknél végbemegy az információk (mint például adatátviteli sebesség) kölcsönös cseréje és megtörténik az adattovábbítás beállítása. Amennyiben ez a lehetőség be van kacsolva (ON), megtörténik az eszközök közötti kölcsönös kommunikáció. Amennyiben a lehetőség ki van kapcsolva (OFF), a kommunikáció nem jön létre. Konfigurációs menü áttekintése 29

38 Consumable Usage (Kellékek) Menü BLACK TONER (Fekete festékező modul) CYAN TONER (Cián festékező modul) YELLOW TONER (Sárga festékező modul) MAGENTA TONER (Bibor festékező modul) A fekete festékező modulban maradt körülbelüli festékpor mennyiség. A cián festékező modulban maradt körülbelüli festékpor mennyiség. A sárga festékező modulban maradt körülbelüli festékpor mennyiség. A bibor festékező modulban maradt körülbelüli festékpor mennyiség. 30 Konfigurációs menü áttekintése

39 Nyomathordozók 5

40 Nyomathordozók specifikációja Milyen típusú és milyen formátumú nyomathordozókat tölthetek be? Nyomathordozók Nyomathordozó formátumok Tálca* Duplex Hüvelyk Milliméter A4 8.2 x ,0 x 297,0 1/2/3 Igen A5 5.9 x ,0 x 210,0 1 Nem B5 (JIS) 7.2 x ,0 x 257,0 1/2/3 Igen Executive 7.25 x ,0 x 267,0 1/2/3 Igen Folio 8.3 x ,0 x 330,0 2/3 Igen Foolscap 8.0 x ,2 x 330,2 2/3 Igen Kai x ,0 x 260,0 1 Igen Kai x ,0 x 185,0 1 Nem 16 K 7.7 x ,0 x 270,0 1 Igen Legal 8.5 x ,9 x 355,6 2/3 Igen Government Legal 8.5 x ,0 x 330,0 2/3 Igen Letter 8.5 x ,9 x 279,4 1/2/3 Igen Letter Plus 8.5 x ,9 x 322,3 2/3 Igen Government letter 8.0 x ,2 x 266,7 1/2/3 Igen Statement 5.5 x ,0 x 216,0 1 Nem UK Quarto 8.0 x ,2 x 254,0 1 Nem A4 fólia 8.2 x ,0 x 297,0 1 Nem Letter fólia 8.5 x ,9 x 279,4 1 Nem Japán levelzőlap 3.9 x ,0 x 148,0 1 Nem Dupla levelezőlap 5.8 x ,0 x 200,0 1 Nem B5 (ISO) boríték 6.9 x ,0 x 250,0 1 Nem C5 boríték 6.4 x ,0 x 229,0 1 Nem C6 boríték 4.5 x ,0 x 162,0 1 Nem #10 boríték 4.1 x ,1 x 241,3 1 Nem DL boríték 4.3 x ,0 x 220,0 1 Nem Monarch boríték 3.9 x ,0 x 190,5 1 Nem Chou #3 boríték 4.7 x ,0 x 235,0 1 Nem Chou #4 boríték 3.5 x ,0 x 205,0 1 Nem You #4 boríték 4.1 x ,0 x 235,0 1 Nem Vastag papír 1, 2 Csak Letter, A4 és kisebb méretű nyomathordozók támogatottak. Egyedi, minimum 3.6 x ,0 x 148,0 1 Nem Egyedi, maximum 8.5 x ,0 x 297,0 1 Igen Megjegyzés: *1.tálca = Univerzális tálca 2./3.tálca = Opciós alsó adagoló egységek.!" Az egyedi formátumok beállításánál az értékeket a nyomtató illesztőprogramjából az alábbi táblázatban látható értékhatárok szerint állítsa be. 32 Nyomathordozók specifikációja

41 Nyomathordozó típusok Mielőtt nagy mennyiséget vásárolna valamelyik speciális nyomathordozóból, végezzen egy próbanyomtatást ugyanazzal a nyomathordozóval, és ellenőrizze a nyomatási minőséget. A nyomathordozókat, a nyomtatóba történő betöltésükig, tárolja egyenes, vízszintes felületen az eredeti csomagolóanyagukban. Ellenőrizze a printer.konicaminolta.com weboldalt a jóváhagyott nyomathordozókkal kapcsolatban. Normál papír (újrahasznosított papír) Kapacitás 1.tálca (univerzális) 250 lap 80 g/m 2 irodai papír; a más súlyú papírok esetén a kapacitás értelemszerűen változik. 2. és 3.tálca 500 lap 80 g/m 2 irodai papír; a más súlyú papírok esetén a kapacitás értelemszerűen változik. Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Normál papír (újrahasznosított papír) típusa Súly g/m 2 Duplex nyomtatás Lásd a 32. oldalon a támogatott méretekkel kapcsolatban. Olyan nyomathordozót használjon, amely Alkalmas a normálpapíros lézernyomtatókhoz, pl. standard vagy újrahasznosított irodai papír. Megjegyzés Az alább felsorolt típusú nyomathordozókat ne használja. Ezek gyenge nyomtatási minőséget, papírelakadást vagy a nyomtató károsodását eredményezhetik NE használjon olyan nyomathordozót, mely # Bevonatos felületkezelt (pl. indigós papír, digitálisan fényesített nyomathordozó, kezelt, színezett papír) # Indigós hátlapú # Nem jóváhagyott vasalható nyomathordozó (hőérzékeny papír, hőnyomott papír, vasalható fólia) # Hidegvízzel felvihető papír # Nyomásérzékeny # Kimondottan tintasugaras nyomtatókhoz terveztek (szuper finom papír, fényezett papír, fényes film, levelezőlapok.) # Már más nyomtatóval, fénymásolóval, faxkészülékkel nyomtattak rá Nyomathordozó típusok 33

42 # Poros # Vizes (vagy nedves)!" A nyomathordozókat tárolja 35% 85%-os relatív páratartalom között. A festékpor nem tapad megfelelően a nedves, vizes papírra # Rétegezett # Öntapadós # Hajtogatott, ráncos, felpöndörödött, dombornyomásos, hullámos vagy gyűrött # Perforált, három lyukkal lyukasztott, vagy tépett # Túl csúszós, túl durva, túl érdes a felülete # A felülete szerkezete (érdessége) különböző az elő és a hátlapon # Túl vékony vagy túl vastag # A lapok statikus elektromosság miatt összeragadtak # Csillámmal bevont vagy aranyozott; túl fénylő # Hőérzékeny vagy nem bírja a fixáló egység hőmérsékletét (180 C [356 F]) # Szabálytalan alakú (nem téglalap alakú vagy nem derékszögben van vágva) # Ragasztóval, ragasztószalaggal, gemkapoccsal, tűzőgéppel, szalagokkal, horgokkal vagy gombokkal van összeerősítve # Savas # Bármilyen más, nem jóváhagyott nyomathordozó Vastag papír A 90 g/m 2 -nél (24 lb bond) vastagabb papírt vastag papírnak nevezik. Ellenőrizzen minden vastag papír típust, hogy megfelelő nyomatási minőséget érjen el és hogy az ábra ne csússzon el a papíron. Kapacitás 1.tálca Legfeljebb 20 lap vastag papir, a vastagságuktól függően. 2. és 3.tálca Nem támogatott Tájolás Nyomtatandó oldallal felfelé Nyomathordozó típusa Súly g/m 2 Duplex nyomtatás Vastag papír 1 ( g/m 2 ) Vastag papír 2 ( g/m 2 ) Nem támogatott NE használjon olyan vastag papírt, amelyik # Bármilyen más nyomathordozóval van összevegyítve az adagolótálcákban (mivel ez papírbetöltési hibát fog okozni) 34 Nyomathordozó típusok

43 Borítékok A borítéknak csak az elülső oldalára (cím oldal) nyomtasson. A boríték egyes részei akár háromrétegűek is lehetnek az elülső oldal, a hátoldal és a ragasztós nyelv. Bármi, amit erre a háromrétegű részre nyomtat, elveszhet vagy nagyon halvány lehet. Kapacitás 1.tálca Legfeljebb 10 boríték, vastagságuktól függően. 2. és 3.tálca Nem támogatott Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Boríték típusa Súly g/m 2 Duplex nyomtatás Nem támogatott Olyan borítékot használjon, amely # Általános irodai boríték lézernyomtatáshoz jóváhagyva átlós illesztésekkel, éles hajlatokkal és szélekkel, valamint szokásos ragasztós nyelvvel!" Mivel a borítékok felfűtött görgőkön keresztül mennek át, a nyelven lévő enyvezett terület odaragadhat. Ha emulzió-alapú ragasztót használ, akkor ez a probléma elkerülhető. # Lézernyomtatáshoz jóváhagyott # Száraz NE használjon olyan borítékot, melynek # Ragadós nyelve van # Ragasztószalag, fémkapocs, gémkapocs, rögzítők vagy leválasztható csík a ragasztáshoz van rajta # Átlátszó ablaka van # Felülete túl durva # Olyan anyagból van, mely megolvad, párolog, elszíneződik vagy veszélyes füstöt bocsát ki # Előragasztott Nyomathordozó típusok 35

44 Címkék Egy címkéket tartalmazó lap nyomtatható lapból (a nyomtatható felület), ragasztóanyagból és hordozólapból áll: # A nyomtatható lap meg kell hogy feleljen a normál papír specifikációjának. # A nyomtatható lap felületének a teljes hordozólapot el kell takarnia, és nem kerülhet át rajta ragasztó a felületre. A címkelapokra folyamatosan nyomtathat. Ez viszont befolyásolhatja a nyomathordozó adagolását, a nyomathordozó minőségének és a nyomtatási környezetnek függvényében. Amennyiben probléma adódik, akkor állítsa le a folyamatos nyomtatást és csak egyenként adagolt lapokra nyomtasson. A címke adatit az alkalmazáson belül formázza meg. Ha elkészült, akkor először egy normál papírra nyomtassa ki az adatokat, hogy ellenőrizhesse az elhelyezkedést. Ellenőrizze az alkalmazás dokumentációját a címkenyomtatással kapcsolatos egyéb információért. Kapacitás 1.tálca Legfeljebb 20 címkelap, vastagságuktól függően 2. és 3.tálca Nem támogatott Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Címkék típusa Súly g/m 2 Duplex nyomtatás Nem támogatott Használjon olyan címkelapot, amely # Lézernyomtatókhoz ajánlott # Letter vagy A4 méretű (öntapadós címkeköteg) NE használjon olyan címkéket, melyeknek # A címkéje könnyedén leválhat a hordozólapról # Olyan hordozó lapja van, mely elvált vagy a ragasztó kikerült a felületére!" A címkék beragadhatnak a fixáló egységbe, aminek következtében leválnak, és ez papírelakadást okozhat. 36 Nyomathordozó típusok

45 # Elővágott vagy perforált Ne használja OK használható Fényes hordozólapú Teljes oldalú címkék (nem vágott) Fejléces papír A fejléces nyomtatási adatokat az alkalmazáson belül formázza meg. Először nyomtassa ki az adatokat egy normál papírra, hogy ellenőrizhesse az elhelyezést. Kapacitás 1.tálca Legfeljebb 250 lap, méretüktől és vastagságuktól függően 2. és 3.tálca Nem támogatott Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Fejléces papír típusa Súly g/m 2 Duplex nyomtatás Lásd 32. oldalon a támogatott formátumokat. Nyomathordozó típusok 37
