1 magicolor 2300W Felhasználói Útmutató A

2 Köszönet Köszönjük, hogy megvásárolta a KONICA MINOLTA nyomtatót. Védjegyek KONICA MINOLTA és a KONICA MINOLTA logo a KONICA MINOLTA HOLDINGS, INC. védjegye ill. bejegyzett védjegye. magicolor a KONICA MINOLTA PRINTING SOLUTIONS U.S.A., INC. védjegye ill. bejegyzett védjegye. Minden egyéb védjegy és bejegyzett védjegy a megfelelő tulajdonosok birtoka. Acrobat Reader Copyright Adobe Systems Incorporated. Minden jog fenntartva. Adobe, Adobe logo, Acrobat és Acrobat logo a Adobe Systems Incorporated védjegye. Microsoft, Windows, Windows NT, Windows 2000, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows Me, Microsoft Windows 2000, és Microsoft Windows XP a Microsoft Corporation U.S.A.-ban és/vagy más régiókban és/vagy egyéb országokban bejegyzett védjegye. Ez a termék a Novel NEST Office SDK-t használja, Inc. Copyright 1999 Novell, Inc. A NEST a Novell Inc. védjegye, bejegyezve az Egyesült Államokban és más országokban. Ez a termék a Peerless Systems Corporation szoftver fejlesztési csomagját használja. Copyright 2001 Peerless Systems Corporation. Minden jog fenntartva. A Quick Time és a QuickTime logo licenc szerződés alapján használt védjegy. Tulajdonjogi nyilatkozat A nyomtatóval együtt szállított digitális formában rögzített szoftver szerzői joga (Copyrighted 2003) védett a KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. Cég által. Minden jog fenntartva. Ezt a szoftvert nem szabad másolni, módosítani, bemutatni, bármilyen formában, módon másolni vagy bármilyen más hordozóra átvinni sem egészben, sem részben, a KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. írásbeli engedélye nélkül! Szerzői joggal kapcsolatos megjegyzések Ezen útmutató szerzői jogának jogosultja a (Copyright) 2003, KONICA MINOLTA BUSINESS TECHNOLOGIES, INC., Marunouchi Center Building, Marunouchi, Chiyoda-ku, Tokyo, , Japan. Minden jog fenntartva. Ez a dokumentum sem részben, sem egészben nem másolható, nem vihető át másféle hordozóra és tilos más nyelvre lefordítani a KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. írásbeli engedélye nélkül!

3 Az útmutatóval kapcsolatos megjegyzések A KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. fenntartja magának a jogot, hogy előzetes értesítés nélkül változtatásokat hajtson végre ezen útmutatóban és a benne leírt berendezésen is. A dokumentum készítői megtettek mindent annak érdekében, hogy ebben az útmutatóban ne legyenek hiányosságok sem pontatlanságok. Ennek ellenére a KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. cég nem vállal semmiféle felelőséget, beleértve de semmiképpen sem korlátozva bármiféle, az értékesíthetőségre és speciális feladatra szóló alkalmasságra vonatkozó garanciát, melyekre ezen útmutató alapján következtetni lehetne. A KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. cég nem vállal semmiféle felelősséget, ill. kötelezettséget az útmutatóban előforduló esetleges hibákért, ill. a véletlenszerű, speciális vagy okozott károkért, amelyek ezen útmutató használatából, vagy a nyomtató üzemeltetésénél az útmutatóban található információk alkalmazásából keletkeznek, vagy az ezek szerint használt készülék teljesítményével függnek össze. A nyomtató regisztrálása Levél (Csak Amerikában) Töltse ki és küldje el a regisztrációs kártyát, melyet a nyomtatóval együtt kapott. Internet Kövesse a weboldalon található utasításokat. CD-n Kövesse a CD-n található utasításokat.

4

5 Tartalomjegyzék 1 Szoftver telepítése... 1 Utilities and Documentation CD lemez... 2 Meghajtók és segédprogramok... 2 A nyomtató illesztőprogramjainak és szoftverének telepítése... 3 Rendszerkövetelmények... 3 Helyi csatlakoztatáshoz... 4 Megosztott hálózati nyomtató esetén... 5 Illesztőprogram opciók/alapértelmezések kiválasztása... 6 A nyomtatóillesztő program eltávolítása Nyomathordozók használata... 9 Bevezetés Nyomathordozók műszaki adatai Nyomathordozó fajták Normál papír Vastag papír Borítékok Címkék Fejléces és memó nyomathordozó Levelezőlapok... 16

6 Fóliák...17 Mi a garantált képterület (nyomtatható terület)?...18 Lapmargók...19 Nyomathordozó betöltése tálca (univerzális tálca)...20 Duplex nyomtatás...23 Kimeneti tálca...24 Nyomathordozók tárolása...24 Egyéb segítség A nyomtató működtetése A kezelőpanel...26 A kezelőpanel gombja...26 Fénykijelzők A nyomtatóillesztő program használata Bemutatkozás...30 Nyomtatóillesztó program beállításainak megjelenítése...30 Beállítások megjelenítése Windows 2000/XP alatt...30 Beállítások megjelenítése Windows Me/98 alatt...30 Általános beállítások az összes fülnél...31 Általános gombok...32 Beállítás fül...33 Papír fül...34 Minőség fül...35 Színillesztés...36 Kiegészítők beállítása fül Az Állapotkijelző használata Az Állapotkijelző használata...40 Környezet...40 Az Állapotkijelző megnyitása és a kellékanyagok állapotának ellenőrzése. 40 Az Állapotkijelző használata...41 A Kijelzés menü használata...41 A Nyomtató menü használata...42 Az Állapotkijelző bezárása Kellékek cseréje Kellékek élettartama...46 Normál papír...46 Speciális nyomathordozók...47 Auto-Image Density Control (AIDC) (Automatikus képdenzitás szabályozás)...47 Festékező modul élettartama...48 ii Tartalomjegyzék

7 Kellékanyagok cseréje Újratöltött festékező modulok Festékező modul cseréje A használtfesték tartály cseréje OPC dobmodul cseréje Kellékanyagok rendelése A nyomtató karbantartása A nyomtató karbantartása A nyomtató tisztítása Külső Belső Nyomathordozó-szállító görgők A nyomtató belseje és a lézeroptika fedele Hibaelhárítás Bevezetés Papírelakadás megelőzése A nyomathordozók útjának bemutatása tálca (univerzális tálca) Duplex egység A papírelakadás megszüntetése A papírelakadás kezelése különböző helyek szerint tálca (univerzális tálca) Nyomtató belseje Duplex egység Kimeneti tálca Nyomathordozók elakdásával kapcsolatos problémák megoldása Egyéb problémák megoldása A nyomtatási minőséggel kapcsolatos problémák megoldása Állapot-, hiba- és szervízüzenetek Általános üzenetek Hibaüzenetek Szervizüzenetek Egyéb segítség Kiegészítők szerelése Bevezetés Duplex egység Tartalomjegyzék iii

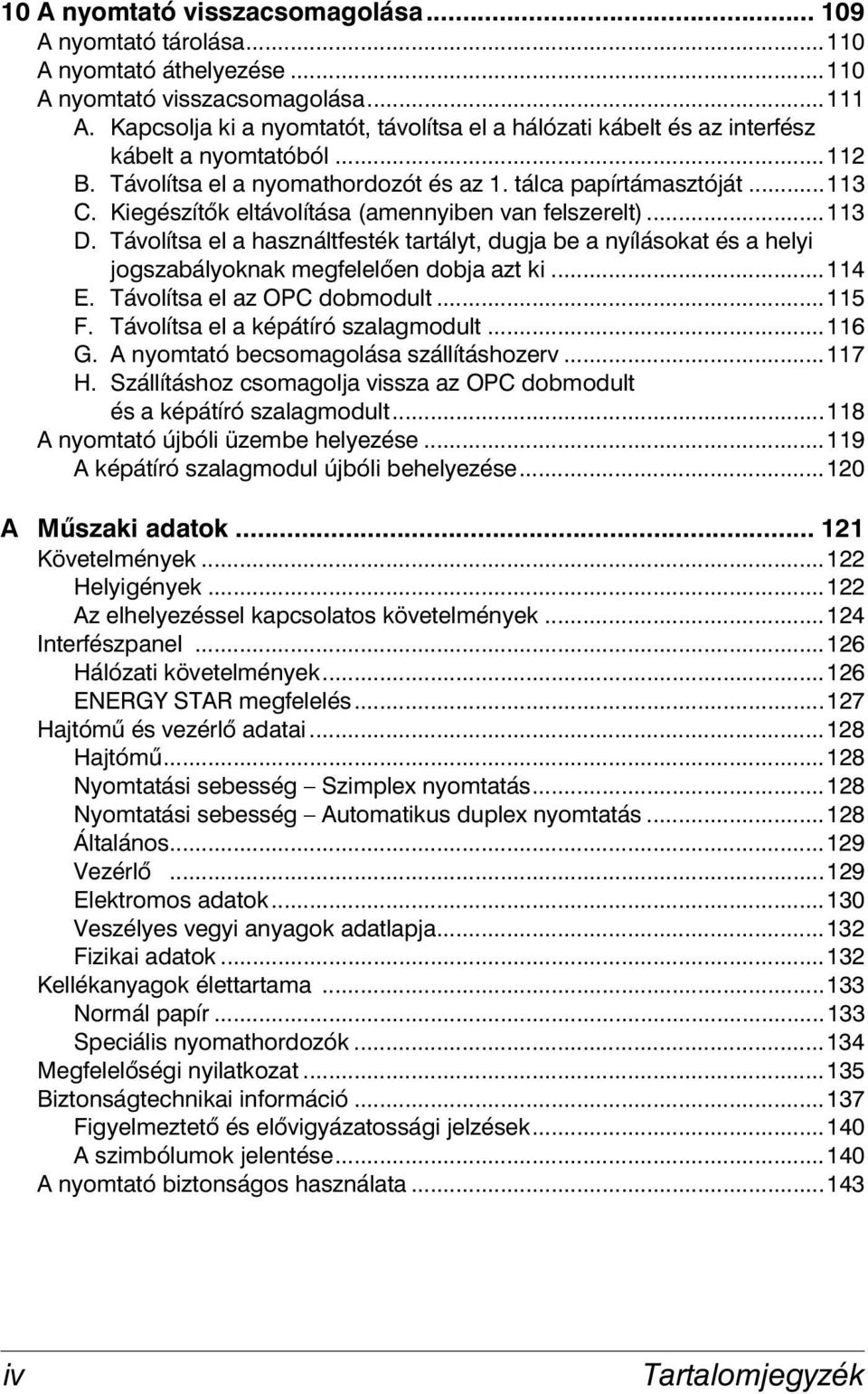

8 10 A nyomtató visszacsomagolása A nyomtató tárolása A nyomtató áthelyezése A nyomtató visszacsomagolása A. Kapcsolja ki a nyomtatót, távolítsa el a hálózati kábelt és az interfész kábelt a nyomtatóból B. Távolítsa el a nyomathordozót és az 1. tálca papírtámasztóját C. Kiegészítők eltávolítása (amennyiben van felszerelt) D. Távolítsa el a használtfesték tartályt, dugja be a nyílásokat és a helyi jogszabályoknak megfelelően dobja azt ki E. Távolítsa el az OPC dobmodult F. Távolítsa el a képátíró szalagmodult G. A nyomtató becsomagolása szállításhozerv H. Szállításhoz csomagolja vissza az OPC dobmodult és a képátíró szalagmodult A nyomtató újbóli üzembe helyezése A képátíró szalagmodul újbóli behelyezése A Műszaki adatok Követelmények Helyigények Az elhelyezéssel kapcsolatos követelmények Interfészpanel Hálózati követelmények ENERGY STAR megfelelés Hajtómű és vezérlő adatai Hajtómű Nyomtatási sebesség Szimplex nyomtatás Nyomtatási sebesség Automatikus duplex nyomtatás Általános Vezérlő Elektromos adatok Veszélyes vegyi anyagok adatlapja Fizikai adatok Kellékanyagok élettartama Normál papír Speciális nyomathordozók Megfelelőségi nyilatkozat Biztonságtechnikai információ Figyelmeztető és elővigyázatossági jelzések A szimbólumok jelentése A nyomtató biztonságos használata iv Tartalomjegyzék

9 Szoftver telepítése 1

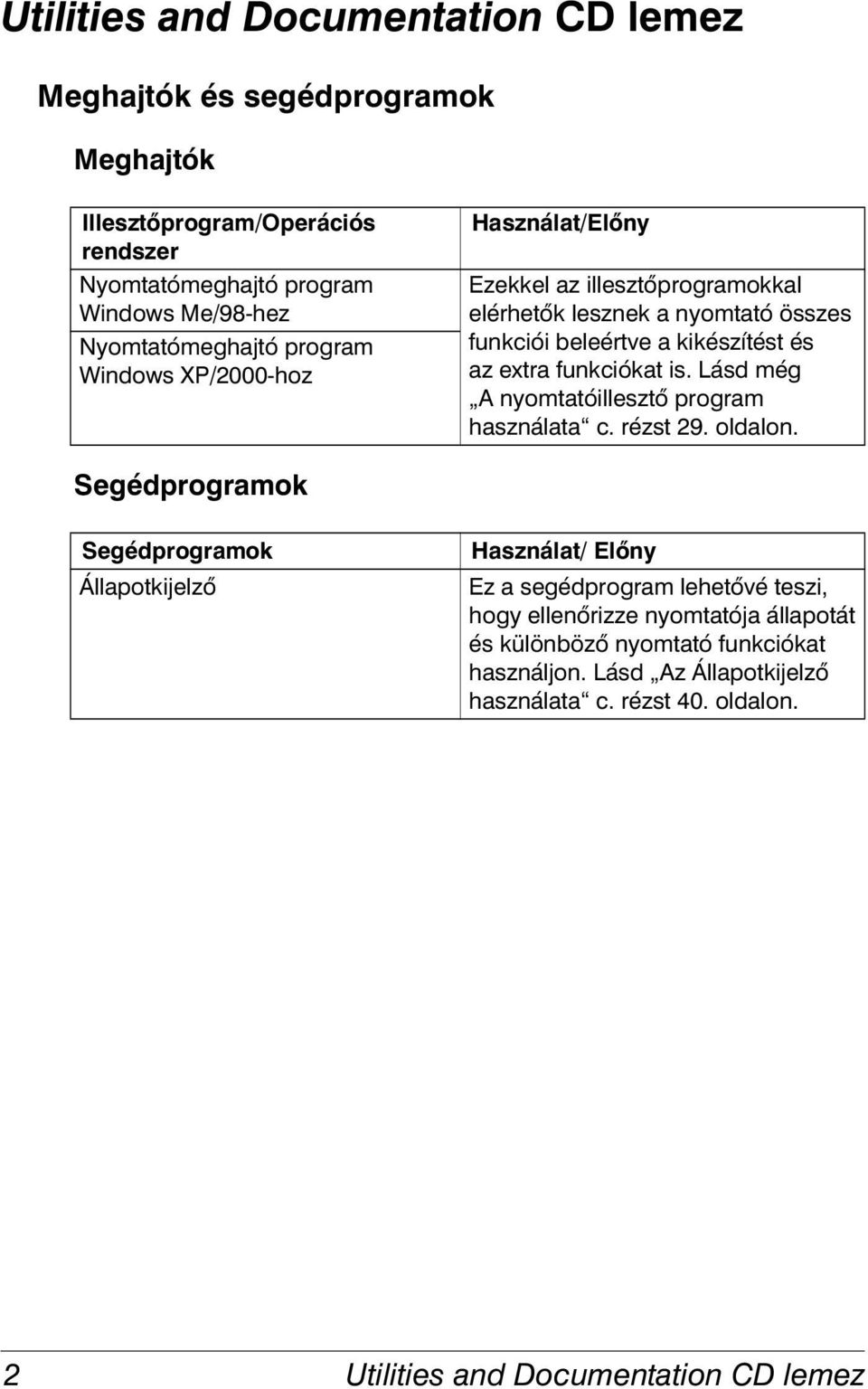

10 Utilities and Documentation CD lemez Meghajtók és segédprogramok Meghajtók Illesztőprogram/Operációs rendszer Nyomtatómeghajtó program Windows Me/98-hez Nyomtatómeghajtó program Windows XP/2000-hoz Használat/Előny Ezekkel az illesztőprogramokkal elérhetők lesznek a nyomtató összes funkciói beleértve a kikészítést és az extra funkciókat is. Lásd még A nyomtatóillesztő program használata c. rézst 29. oldalon. Segédprogramok Segédprogramok Állapotkijelző Használat/ Előny Ez a segédprogram lehetővé teszi, hogy ellenőrizze nyomtatója állapotát és különböző nyomtató funkciókat használjon. Lásd Az Állapotkijelző használata c. rézst 40. oldalon. 2 Utilities and Documentation CD lemez

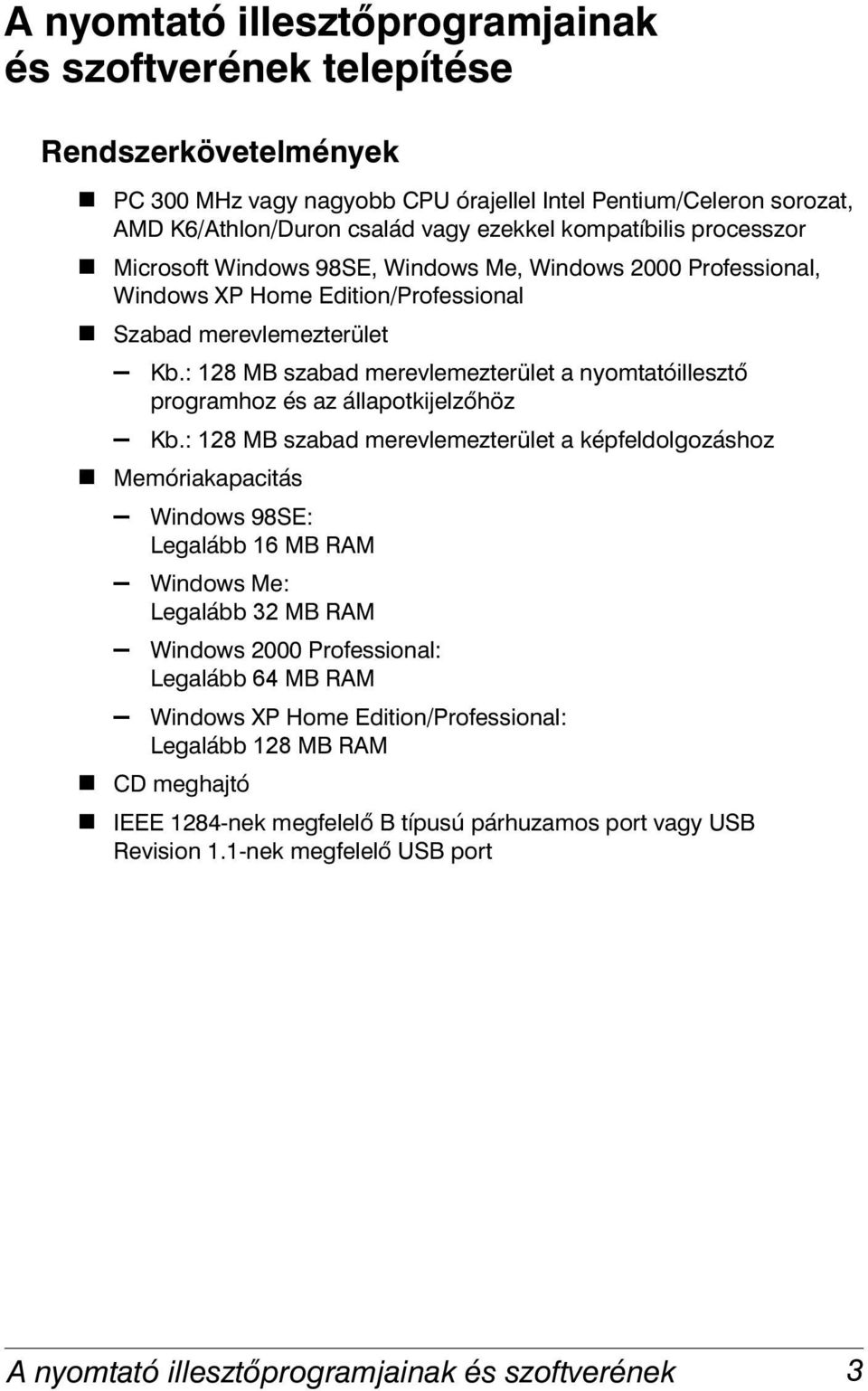

11 A nyomtató illesztőprogramjainak és szoftverének telepítése Rendszerkövetelmények! PC 300 MHz vagy nagyobb CPU órajellel Intel Pentium/Celeron sorozat, AMD K6/Athlon/Duron család vagy ezekkel kompatíbilis processzor! Microsoft Windows 98SE, Windows Me, Windows 2000 Professional, Windows XP Home Edition/Professional! Szabad merevlemezterület Kb.: 128 MB szabad merevlemezterület a nyomtatóillesztő programhoz és az állapotkijelzőhöz Kb.: 128 MB szabad merevlemezterület a képfeldolgozáshoz! Memóriakapacitás Windows 98SE: Legalább 16 MB RAM Windows Me: Legalább 32 MB RAM Windows 2000 Professional: Legalább 64 MB RAM Windows XP Home Edition/Professional: Legalább 128 MB RAM! CD meghajtó! IEEE 1284-nek megfelelő B típusú párhuzamos port vagy USB Revision 1.1-nek megfelelő USB port A nyomtató illesztőprogramjainak és szoftverének 3

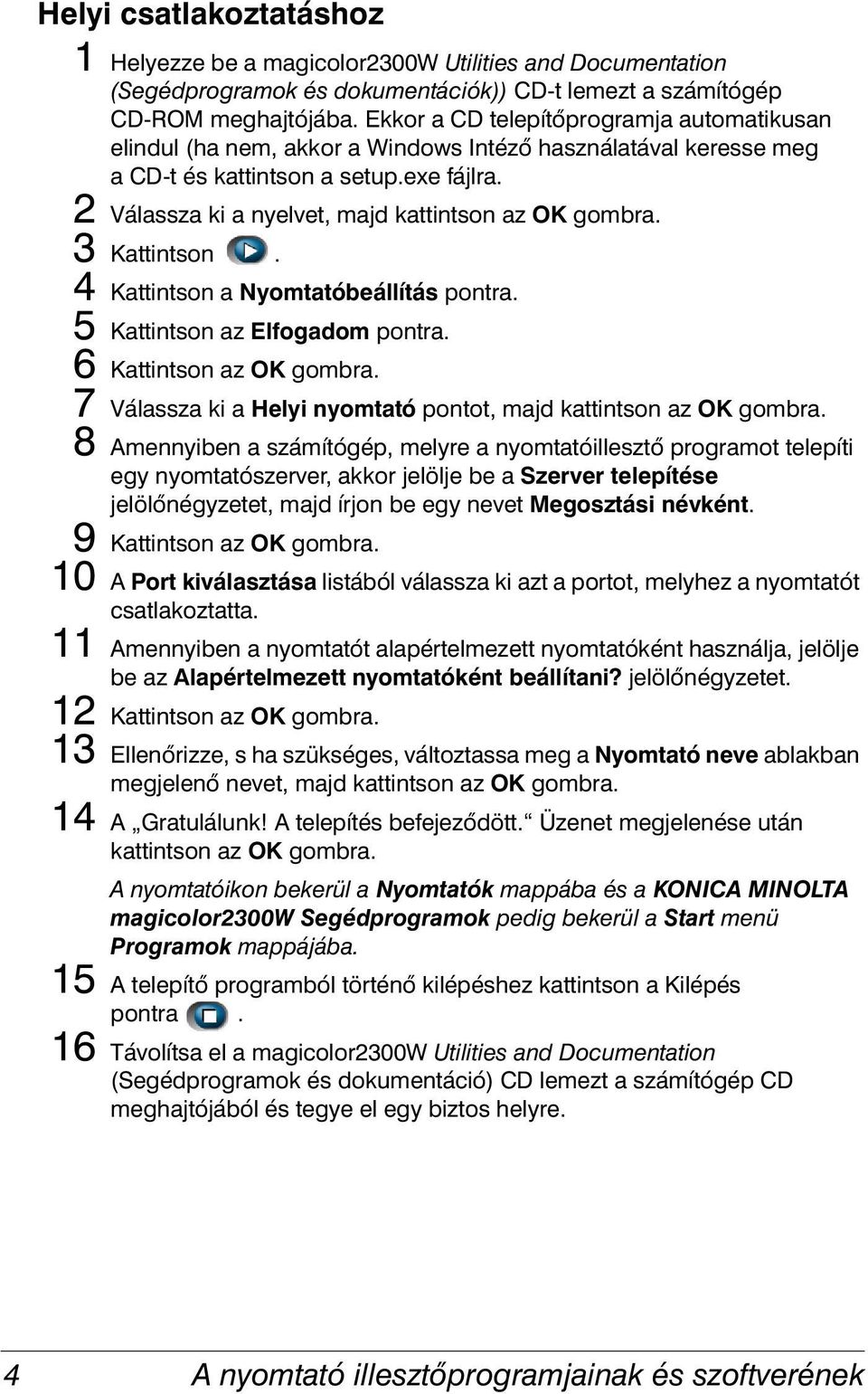

12 Helyi csatlakoztatáshoz 1 Helyezze be a magicolor2300w Utilities and Documentation (Segédprogramok és dokumentációk)) CD-t lemezt a számítógép CD-ROM meghajtójába. Ekkor a CD telepítőprogramja automatikusan elindul (ha nem, akkor a Windows Intéző használatával keresse meg a CD-t és kattintson a setup.exe fájlra. 2 Válassza ki a nyelvet, majd kattintson az OK gombra. 3 Kattintson. 4 Kattintson a Nyomtatóbeállítás pontra. 5 Kattintson az Elfogadom pontra. 6 Kattintson az OK gombra. 7 Válassza ki a Helyi nyomtató pontot, majd kattintson az OK gombra. 8 Amennyiben a számítógép, melyre a nyomtatóillesztő programot telepíti egy nyomtatószerver, akkor jelölje be a Szerver telepítése jelölőnégyzetet, majd írjon be egy nevet Megosztási névként. 9 Kattintson az OK gombra. 10 A Port kiválasztása listából válassza ki azt a portot, melyhez a nyomtatót csatlakoztatta. 11 Amennyiben a nyomtatót alapértelmezett nyomtatóként használja, jelölje be az Alapértelmezett nyomtatóként beállítani? jelölőnégyzetet. 12 Kattintson az OK gombra. 13 Ellenőrizze, s ha szükséges, változtassa meg a Nyomtató neve ablakban megjelenő nevet, majd kattintson az OK gombra. 14 A Gratulálunk! A telepítés befejeződött. Üzenet megjelenése után kattintson az OK gombra. A nyomtatóikon bekerül a Nyomtatók mappába és a KONICA MINOLTA magicolor2300w Segédprogramok pedig bekerül a Start menü Programok mappájába. 15 A telepítő programból történő kilépéshez kattintson a Kilépés pontra. 16 Távolítsa el a magicolor2300w Utilities and Documentation (Segédprogramok és dokumentáció) CD lemezt a számítógép CD meghajtójából és tegye el egy biztos helyre. 4 A nyomtató illesztőprogramjainak és szoftverének

13 Megosztott hálózati nyomtató esetén 1 Helyezze be a magicolor2300w Utilities and Documentation (Segédprogramok és dokumentációk)) CD-t lemezt a számítógép CD-ROM meghajtójába. Ekkor a CD telepítőprogramja automatikusan elindul (ha nem, akkor a Windows Intéző használatával keresse meg a CD-t és kattintson a setup.exe fájlra. 2 Válassza ki a nyelvet, majd kattintson az OK gombra. 3 Kattintson. 4 Kattintson a Nyomtatóbeállítás pontra. 5 Kattintson az Elfogadom pontra. 6 Kattintson az OK gombra. 7 Válassza ki a Hálózati nyomtató pontot, majd kattintson az OK pontra. 8 Írja be \\szerver_neve\megosztott_nyomtató_neve ahol szerver_neve a megosztott szerver neve és a megosztott_nyomtató_neve a megosztandó nyomtató neve. Windows 2000 és XP alatt, rákattinthat a Tallózás pontra, majd kiválaszthatja a Megosztott nyomtatót. 9 Kattintson az OK gombra. 10 Amennyiben a nyomtató alapértelmezett nyomtatóként kívánja használni, kattintson az Igen pontra. Ellenkező esetben kattintson a Nem pontra. 11 Kattintson az OK gombra. 12 A Gratulálunk! A telepítés befejeződött. üzenet megjelenése után kattintson az OK gombra. Ekkor a nyomtatóikon bekerül a Nyomtatók mappába. 13 A telepítő programból történő kilépéshez kattintson a Kilépés pontra. 14 Távolítsa el a magicolor2300w Utilities and Documentation (Segédprogramok és dokumentáció) CD lemezt a számítógép CD meghajtójából és tegye el egy biztos helyre. A nyomtató illesztőprogramjainak és szoftverének 5

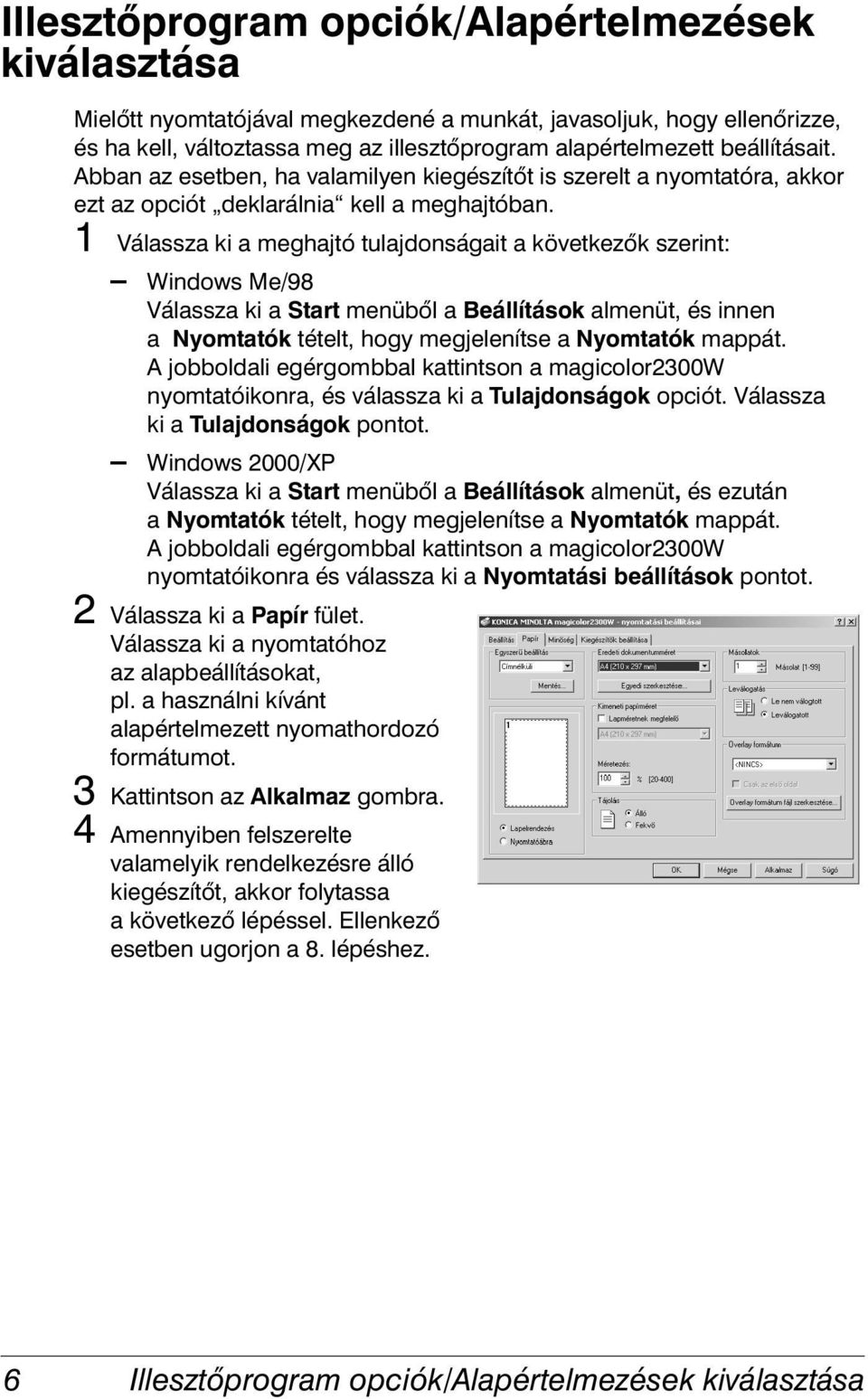

14 Illesztőprogram opciók/alapértelmezések kiválasztása Mielőtt nyomtatójával megkezdené a munkát, javasoljuk, hogy ellenőrizze, és ha kell, változtassa meg az illesztőprogram alapértelmezett beállításait. Abban az esetben, ha valamilyen kiegészítőt is szerelt a nyomtatóra, akkor ezt az opciót deklarálnia kell a meghajtóban. 1 Válassza ki a meghajtó tulajdonságait a következők szerint: Windows Me/98 Válassza ki a Start menüből a Beállítások almenüt, és innen a Nyomtatók tételt, hogy megjelenítse a Nyomtatók mappát. A jobboldali egérgombbal kattintson a magicolor2300w nyomtatóikonra, és válassza ki a Tulajdonságok opciót. Válassza ki a Tulajdonságok pontot. Windows 2000/XP Válassza ki a Start menüből a Beállítások almenüt, és ezután a Nyomtatók tételt, hogy megjelenítse a Nyomtatók mappát. A jobboldali egérgombbal kattintson a magicolor2300w nyomtatóikonra és válassza ki a Nyomtatási beállítások pontot. 2 Válassza ki a Papír fület. Válassza ki a nyomtatóhoz az alapbeállításokat, pl. a használni kívánt alapértelmezett nyomathordozó formátumot. 3 Kattintson az Alkalmaz gombra. 4 Amennyiben felszerelte valamelyik rendelkezésre álló kiegészítőt, akkor folytassa a következő lépéssel. Ellenkező esetben ugorjon a 8. lépéshez. 6 Illesztőprogram opciók/alapértelmezések kiválasztása

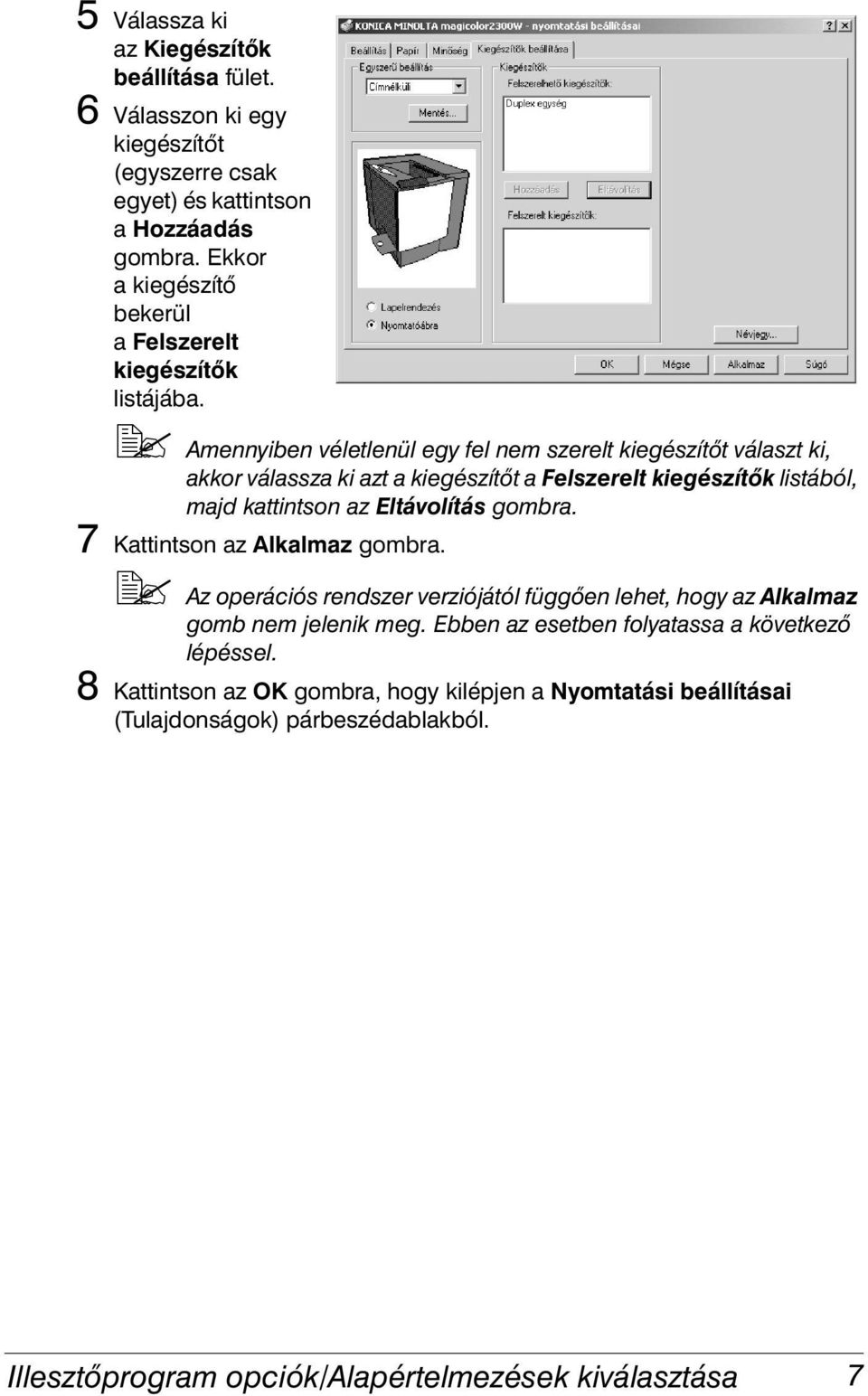

15 5 Válassza ki az Kiegészítők beállítása fület. 6 Válasszon ki egy kiegészítőt (egyszerre csak egyet) és kattintson a Hozzáadás gombra. Ekkor a kiegészítő bekerül a Felszerelt kiegészítők listájába. "# Amennyiben véletlenül egy fel nem szerelt kiegészítőt választ ki, akkor válassza ki azt a kiegészítőt a Felszerelt kiegészítők listából, majd kattintson az Eltávolítás gombra. 7 Kattintson az Alkalmaz gombra. "# Az operációs rendszer verziójától függően lehet, hogy az Alkalmaz gomb nem jelenik meg. Ebben az esetben folyatassa a következő lépéssel. 8 Kattintson az OK gombra, hogy kilépjen a Nyomtatási beállításai (Tulajdonságok) párbeszédablakból. Illesztőprogram opciók/alapértelmezések kiválasztása 7

16 A nyomtatóillesztő program eltávolítása Ez a rész elmagyarázza, hogyan kell a magicolor2300w nyomtatóillesztő programot eltávolítani, ha szükséges. 1 A Start menüből válassza ki a Programok pontot, a KONICA MINOLTA magicolor2300w Ségedprogramok pontot, majd ezután a KONICA MINOLTA magicolor2300w Eltávolító pontot. 2 Az Eltávolítás ablakban válassza ki a magicolor2300w nyomtatót. Ezután kattintson az Eltávolítás gombra. Ekkor a magicolor2300w illesztőprogram törlődik aszámítógépről. 3 Indítsa újra a számítógépet. 8 A nyomtatóillesztő program eltávolítása

17 Nyomathordozók használata 2

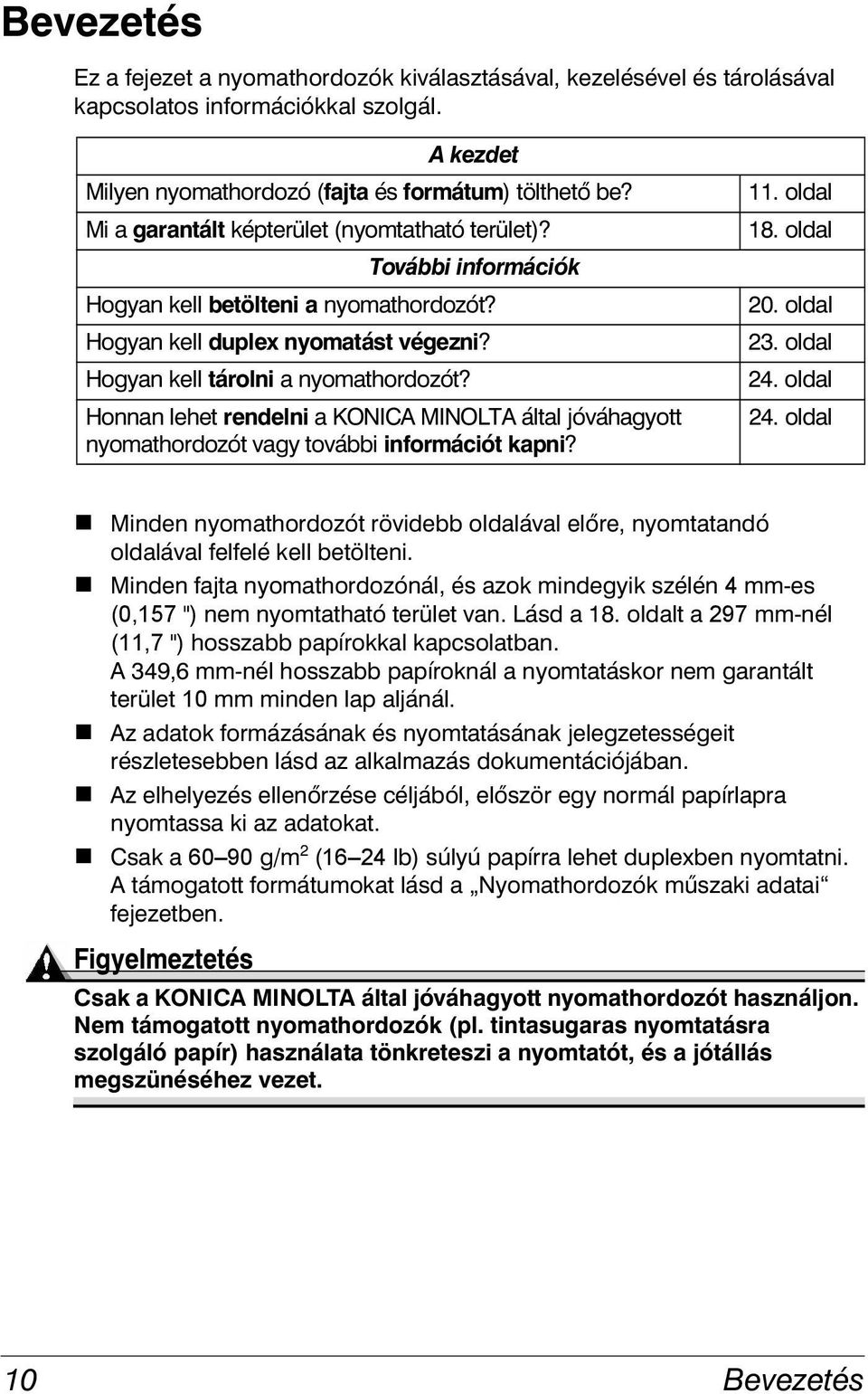

18 Bevezetés Ez a fejezet a nyomathordozók kiválasztásával, kezelésével és tárolásával kapcsolatos információkkal szolgál. A kezdet Milyen nyomathordozó (fajta és formátum) tölthető be? Mi a garantált képterület (nyomtatható terület)? További információk Hogyan kell betölteni a nyomathordozót? Hogyan kell duplex nyomatást végezni? Hogyan kell tárolni a nyomathordozót? Honnan lehet rendelni a KONICA MINOLTA által jóváhagyott nyomathordozót vagy további információt kapni? 11. oldal 18. oldal 20. oldal 23. oldal 24. oldal 24. oldal! Minden nyomathordozót rövidebb oldalával előre, nyomtatandó oldalával felfelé kell betölteni.! Minden fajta nyomathordozónál, és azok mindegyik szélén 4 mm-es (0,157 ") nem nyomtatható terület van. Lásd a 18. oldalt a 297 mm-nél (11,7 ") hosszabb papírokkal kapcsolatban. A 349,6 mm-nél hosszabb papíroknál a nyomtatáskor nem garantált terület 10 mm minden lap aljánál.! Az adatok formázásának és nyomtatásának jelegzetességeit részletesebben lásd az alkalmazás dokumentációjában.! Az elhelyezés ellenőrzése céljából, először egy normál papírlapra nyomtassa ki az adatokat.! Csak a g/m 2 (16 24 lb) súlyú papírra lehet duplexben nyomtatni. A támogatott formátumokat lásd a Nyomathordozók műszaki adatai fejezetben. Figyelmeztetés Csak a KONICA MINOLTA által jóváhagyott nyomathordozót használjon. Nem támogatott nyomathordozók (pl. tintasugaras nyomtatásra szolgáló papír) használata tönkreteszi a nyomtatót, és a jótállás megszünéséhez vezet. 10 Bevezetés

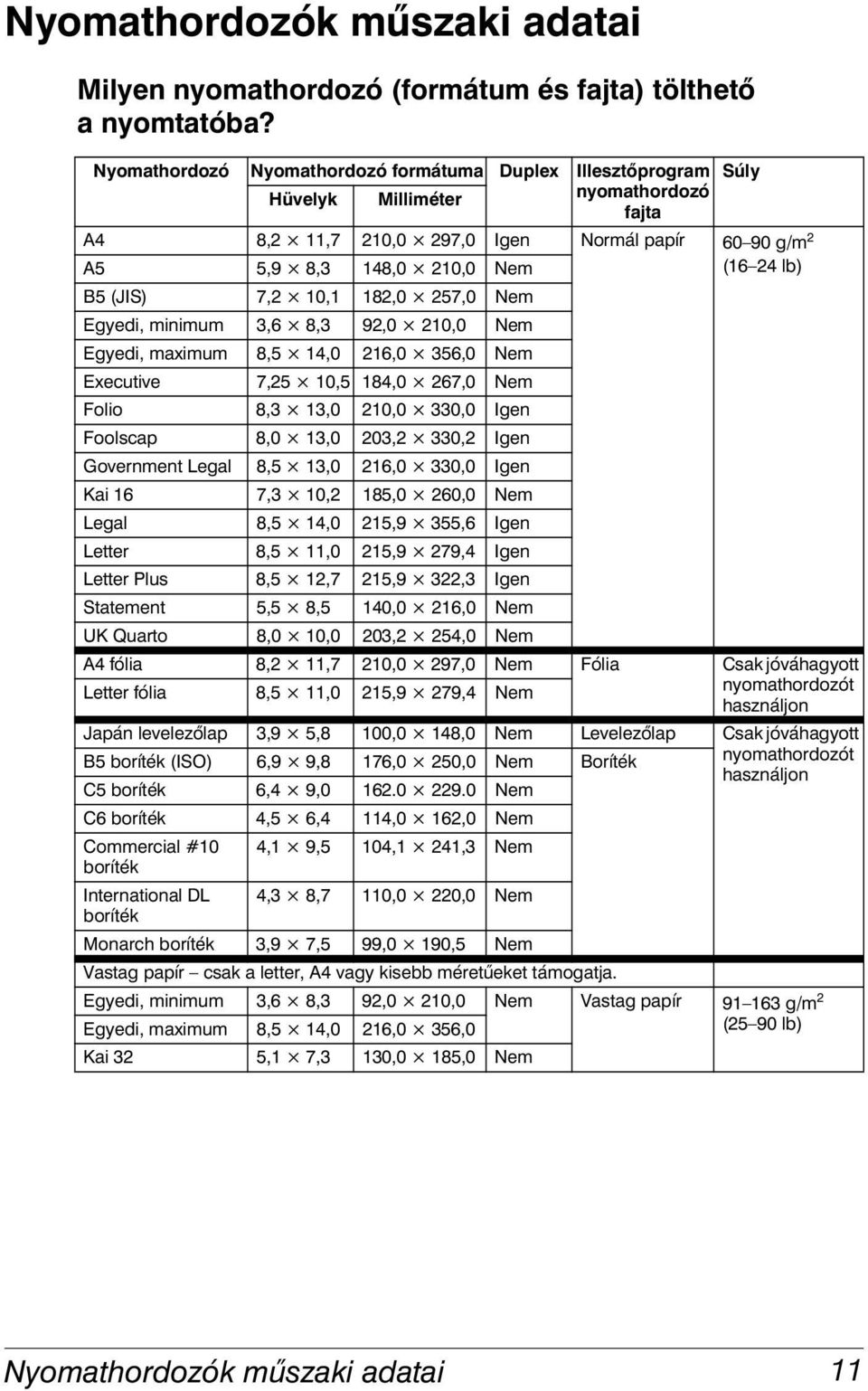

19 Nyomathordozók műszaki adatai Milyen nyomathordozó (formátum és fajta) tölthető anyomtatóba? Nyomathordozó Nyomathordozó formátuma Duplex Illesztőprogram Súly Hüvelyk Milliméter nyomathordozó fajta A4 8,2 11,7 210,0 297,0 Igen Normál papír g/m 2 A5 5,9 8,3 148,0 210,0 Nem (16 24 lb) B5 (JIS) 7,2 10,1 182,0 257,0 Nem Egyedi, minimum 3,6 8,3 92,0 210,0 Nem Egyedi, maximum 8,5 14,0 216,0 356,0 Nem Executive 7,25 10,5 184,0 267,0 Nem Folio 8,3 13,0 210,0 330,0 Igen Foolscap 8,0 13,0 203,2 330,2 Igen Government Legal 8,5 13,0 216,0 330,0 Igen Kai 16 7,3 10,2 185,0 260,0 Nem Legal 8,5 14,0 215,9 355,6 Igen Letter 8,5 11,0 215,9 279,4 Igen Letter Plus 8,5 12,7 215,9 322,3 Igen Statement 5,5 8,5 140,0 216,0 Nem UK Quarto 8,0 10,0 203,2 254,0 Nem A4 fólia 8,2 11,7 210,0 297,0 Nem Fólia Csak jóváhagyott Letter fólia 8,5 11,0 215,9 279,4 Nem nyomathordozót használjon Japán levelezőlap 3,9 5,8 100,0 148,0 Nem Levelezőlap Csak jóváhagyott B5 boríték (ISO) 6,9 9,8 176,0 250,0 Nem Boríték nyomathordozót használjon C5 boríték 6,4 9, Nem C6 boríték 4,5 6,4 114,0 162,0 Nem Commercial #10 4,1 9,5 104,1 241,3 Nem boríték International DL 4,3 8,7 110,0 220,0 Nem boríték Monarch boríték 3,9 7,5 99,0 190,5 Nem Vastag papír csak a letter, A4 vagy kisebb méretűeket támogatja. Egyedi, minimum 3,6 8,3 92,0 210,0 Nem Vastag papír g/m 2 Egyedi, maximum 8,5 14,0 216,0 356,0 Kai 32 5,1 7,3 130,0 185,0 Nem (25 90 lb) Nyomathordozók műszaki adatai 11

20 Nyomathordozó fajták Mielőtt nagyobb mennyiségű különleges nyomathordozót szerezne be, végezzen próbanyomtatást ugyanarra a nyomathordozóra, és ellenőrizze a nyomtatás minőségét. A weboldalon tekinthető meg a támogatott nyomathordozók aktuális listája. A nyomathordozókat sima, vízszintes felületen, saját csomagolásukban tárolja, amíg be nem tölti a nyomtatóba. Normál papír Kapacitás Tájolás Fajta 1. tálca (univerzális tálca) 200 lap 80 g/m 2 (22 lb) papír; a kapacitás más súlyú papíroknál ennek megfelelően változik. Nyomtatandó oldallal felfelé Ellenőrizze a (kattintson az Answer Base-re) weboldalon a jelenleg támogatott nyomathordozókat. Normál papír Nyomathordozó fajta Súly g/m 2 (16 24 lb) Duplex nyomtatás A támogatott formátumokat lásd a 11. oldalon. Olyan nyomathordozót használjon, mely Megfelelelő a normál papíros lézernyomtatókhoz, pl. a standard vagy az újrahasznosított irodai papír. Figyelmeztetés Ne használja az alább felsorolt nyomathordozó fajtákat. Ezek gyenge nyomtatási minőséget, papírelakadást okozhatnak vagy tönkretehetik anyomtatót. Ne használjon olyan nyomathordozót, mely! kezelt felületű nyomathordozók (karbonpapír, digitálisan fényezett nyomathordozók, impregnálással színezett papírok)! indigós hátoldalú! nem elfogadott, vasalással átvihető anyagok (hőpapírok, hőnyomó papírok, hőnyomással átvihető papírok)! hidegvizes matricák! nyomásérzékeny! kimondottan tintasugaras nyomtatókhoz készült (különlegesen finom papír, fényes papír, fényes film, levelezőlapok, stb.)! más nyomtatóval, másológéppel vagy faxkészülékkel már nyomtatott! poros 12 Nyomathordozó fajták

21 ! nedves (vagy nyirkos) "# Tárolja a nyomathordozóka % közötti relatív páratartalom alatt. A porfesték nem tapad jól a nyirkos vagy a nedves papírra.! réteges! öntapadós! hajtogatott, gyűrött, felpöndörödött, felpúposodott, megvetemedett, ráncos! perforált, három helyen lyukasztott vagy szakadt! túl sima, túl durva, túl textúrált! eltérően textúrált (érdes) az elúlső és a hátsó oldalán! túl vékony vagy túl vastag! sztatikus feltöltődés miatt összetapadt! fóliával vagy arannyal bevon; túl fényes! hőérzékeny vagy nem bírja a fixáló egység hőmérsékletét 180 C (356 F)! szabálytalan alakú (nem derékszögű vagy nem derékszögben vágott)! ragasztóval, ragasztószalaggal, gemkapoccsal, tűző kapoccsal, szalaggal, kampókkal vagy gombokkal van összerögzítve! savas! bármilyen más, nem támogatott nyomathordozó Vastag papír A 90 g/m 2 -nél (24 lb) vastagabb papírt vastag papírnak kell bejelölni. Minden vastag papírnál ellenőrizze, hogy a nyomtatás megfelelő-e, és ellenőrizze, hogy a kép nem tolódik el. Kapacitás 1. tálca Max. 50 vastag papírlap, vastagságuktól függően. A vastag papír csak a Letter, A4 és kisseb nyomathordozó formátumok estén támogatott. Tájolás Nyomtatandó oldallal felfelé Fajta Ellenőrizze a (kattintson az Answer Base Base-re) weboldalon a jelenleg támogatott nyomathordozókat. Nyomathordozó Vastag papír fajta Súly g/m 2 (25 43 lb) súlyú papír Duplex Nem támogatott nyomtatás Megjegyzések 163 g/m 2 (43 lb) papír 90 lb indexkártyának számít Ne használjon olyan vastag papírt, amely! a tálcákon más nyomathordozókkal van keverve (mivel ez papírelakadáshoz vezethet) Nyomathordozó fajták 13

22 Borítékok Csak az elülső oldalára nyomtasson (címoldal). A boríték néhány része három papírrétegből áll az elülső, hátsó és a ragasztós zárórész. Bármi, amit erre a háromrétegű részre nyomtat, elvesz vagy halvány lesz. Kapacitás 1. tálca Max. 50 boríték, vastagságuktól függően Tájolás Nyomtatott oldallal felfelé Fajta Ellenőrizze a (kattintson az Answer Base Base-re) weboldalon a jelenleg támogatott nyomathordozókat. Nyomathordozó Boríték fajta Súly g/m 2 (25 43 lb) súlyú papír Duplex Nem támogatott nyomtatás Olyan borítékokat használjon, melyek! közönséges irodai borítékok, lézernyomtatáshoz, átlós illesztésekkel, éles hajtásokkal és élekkel, valamint szokásos ragasztóval bevont zárórésszel. "# Mivel a borítékok fűtött görgőkön haladnak keresztül, ezért a zárórésznél a ragasztóval bevont területen a boríték leragadhat. Ha olyan borítékot használ, melyet emulzió alapú ragasztóval vontak be, ez a probléma elkerülhető.! száraz! nyomtatása csak az elúlső címoldalukra történik Ne használjon olyan borítékot, melynek! ragadós nyelve van! zárására ragasztószalag, fémkapcsok, gemkapcsok, rögzítők szolgálnak vagy lehúzható védőszalaggal rendelkeznek! átlátszó ablakosak! túl durva felületű! olvadó, elgőzölgő, színét vesztő vagy veszélyes gázokat kibocsátó anyagból vannak! előre lezártak 14 Nyomathordozó fajták

23 Címkék Egy címkelap egy nyomtatandó oldalból (nyomtatási felület), ragasztóanyagból és egy hordozólapból áll:! A nyomtatandó oldalnak a normál papír specifikációjának kell megfelelnie.! A nyomtatási felületnek a teljes hordozólapot be kell fednie, és egy kis ragasztós rész sem lehet szabadon. A címkékre folyamatosan nyomtathat. Viszont ez hatással van a nyomathordozó adagolásra, a nyomathordozó minőségétől és a nyomtatási környezettől függően. Amennyiben probléma keletkezik, fejezze be a folyamatos nyomtatást és egyszerre csak egy lapot nyomtasson. A címke adatait az alkalmazásban szerkessze meg. Az elhelyezkedés ellenőrzésére, először egy normál papírlapra nyomtassa ki a címkeadatokat. Ellenőrizze a felhasználói alkalmazás dokumentációját a címkenyomtatással kapcsolatos további információért. Kapacitás 1. tálca Max. 50 címkelap, vastagságtól függően Tájolás Nyomtatandó oldallal felfelé Fajta Ellenőrizze a (kattintson az Answer Base-re) weboldalon a jelenleg támogatott nyomathordozókat. Nyomathordozó Címkék fajta Súly g/m 2 (16 43 lb) Duplex Nem támogatott nyomtatás Olyan címkéket használjon, melyek! lézernyomtatókhoz javasoltak! Letter vagy A4 méretűek (öntapadós címkék) Ne használjon olyan címkéket, melyek! címkik könnyedén leválnak! hordozólapja elvált a címkéktől vagy a ragasztóanyag kikerült a felületre. Figyelmeztetés Azok a címkék melyek hordozólapjukról könnyen leválnak vagy a felületükre kikerült a ragasztóanyag, ráragadhatnak a fixálóra és papírelakadást okozhatnak. Nyomathordozó fajták 15

24 ! előrevágottak vagy vagy perforáltak Ne használja Használata rendben Fényes hordozólap Teljes oldalú címkék (vágatlan) Fejléces és memó nyomathordozó A fejléc és a memo adatokat az alkalmazásban szerkessze meg. Az elhelyezkedés ellenőrzésére, először egy normál papírlapra nyomtassa ki az adatokat. Kapacitás 1. tálca Max. 200 lap, vastagságtól és mérettől függően Tájolás Nyomtatandó oldallal felfelé Fajta Ellenőrizze a (kattintson az Answer Base-re) weboldalon a jelenleg támogatott nyomathordozókat. Nyomathordozó Normál papír fajta Súly g/m 2 (16 24 lb) súlyú papír Duplex nyomtatás Lásd a 11. oldalon a támogatott formátumokat (nyomtatott oldallal felfelé legfelül az első oldal) Levelezőlapok A levelezőlapokat az alkalmazásban szerkessze meg. Az elhelyezkedés ellenőrzésére, először egy normál papírlapra nyomtassa ki az adatokat. Kapacitás 1. tálca Max. 50 levelezőlap, vastagságtól függően Tájolás Nyomtatandó oldallal felfelé Fajta Ellenőrizze a (kattintson az Answer Base-re) weboldalon a jelenleg támogatott nyomathordozókat. Nyomathordozó Levelezőlap fajta Súly g/m 2 (16 43 lb) Duplex Nem támogatott nyomtatás 16 Nyomathordozó fajták

25 Olyan levelezőlapokat használjon, melyeket! lézernyomtatókhoz javasoltak Ne használjon olyan levelezőlapot, mely! bevonatos! tintasugaras nyomtatásra készült! előrevágott vagy perforált! megvetemedett "# Amennyiben a levelezőlap megvetemedett, nyomja le a megvetemedett területet, mielőtt a levelezőlapot az 1. tálcába helyezi. Előrenyomott vagy többszínű (papírelakadást eredményezhet) Fóliák Figyelmeztetés Csak a KONICA MINOLTA által támogatott nyomathordozót használjon. Nem támogatott fóliák használata károsíthatja nyomtatóját és a jótállás megszűnését eredményezi. Ellenőrizze a printer/ weboldalon a támogatott nyomathordozókat. Támogatott nyomathordozó rendeléséhez látogasson el a weboldalra. "# Betöltés előtt a fóliákat ne pörgesse át. A sztatikus elektromosság nyomtatási hibát okozhat. "# Ne éritse meg feleslegesen a fóliákat. Amennyiben a fólia nyomtatandó felületét a puszta kezével megérinti, az hatással lehet a nyomtatási minőségre. "# Tartsa tisztán a nyomathordozó útját. A fóliák különösen érzékenyek a piszkos nyomathordozó útra. Amennyiben árnyékok vannak a lap felső vagy az alsó részénél, lásd a 7. fejezetben A nyomtató karbantartása c. részt. "# A kimeneti tálcáról távolítsa el a fóliát, amint lehetséges gyorsan, hogy elkerülje a sztatikus feltöltődést. Fóliák használatakor folyamatosan nyomtathat. Viszont ez hatással lehet a nyomathordozó adagolására, a nyomathordozó minőségétől, a sztatikus feltöltődéstől és a nyomtatási környezettől függően. A fóliákra nyomtatandó információkat az alkalmazásban szerkessze meg. Az elhelyezkedés ellenőrzésére, először egy normál papírlapra nyomtassa ki az adatokat. Nyomathordozó fajták 17

26 "# Amennyiben problémája adódik az 50 lap adagolásával kapcsolatban, akkor egyszerre csak 1 10 fóliát töltsön be. Ha egyszerre több fóliát tölt be, akor azok sztatikusan feltöltődhetnek, ami adagolási problémákat okozhat. Kapacitás 1. tálca Max. 50 fólia, vastagságtól függően Tájolás Nyomtatandó oldallal felfelé Fajta Ellenőrizze a (kattintson az Answer Base-re) weboldalon a jelenleg támogatott nyomathordozókat. Támogatott nyomathordozók rendeléséhez látogasson el a to weboldalra. Nyomathordozó Fólia fajta Duplex Nem támogatott nyomtatás Olyan fóliákat használjon, melyeket! a KONICA MINOLTA cég támogat Ne használjon olyan fóliát, mely! sztatikusan feltöltődött, mert a fóliák egymáshoz tapadnak Mi a garantált képterület (nyomtatható terület)? A nyomtatható terület a nyomathordozó bármelyik szélétől 4 mm-re (0,157 ") kezdődik. A nyomathordozó formátumnak sajátos nyomtatható területe van. Ez az a terület, melyre a nyomtató tisztán, jó minőségben tud nyomtatni torzítás nélkül. Ez a terület ki van téve mind a hardver a (a fizikai nyomathordozó méret és a nyomtató által megkívánt margók) a = 0 a = a = 4 mm 4 mm (0,157 (0,157 ") ") és szoftver korlátoknak (az egész oldal keretpufferéhez rendelkezésre álló memóriamennyiség). A garantált képterület (nyomtatható terület) minden nyomathordozó méret valamennyi szélén, a lapméret mínusz 4 mm-re (0,157 ") kezdődik. Nem garantált terület 297 mm-nél (11,7 ") hosszabb nyomathordozó Az összes 297 mm-nél (11,7 ")-nél hosszabb nyomathordozónál mindegyik lap alján van egy 6 mm-es (0,236 ") nem garantált terület. a a Nyomtatható terület a 18 Nyomathordozó fajták

27 A színes nyomtatás 4 mm-re (0,157 ") a lap felső szélétől kezdődik és 341,6 mm (13,4 ") hosszan terjed ki. A monokróm nyomtatás 4 mm-re a lap felső szélétől kezdődik és 347,6 mm (13,7 ") hosszan terjed ki. a =nem nyomtatható terület (4 mm/0,157 ") b =színes nyomtatáshoz garantált nyomtatható terület (341,6 mm/ 13,4 "-ig) a a a a c =monokróm nyomtatáshoz garantált nyomtatható terület (347,6 mm/ 13,7 "-ig) b = 341,6 mm/13,4 " c = 347,6 mm/13,7 " a a a a Nyomtatható terület Borítékok A borítékoknál nem garantált terület a zárórész, mely borítéktípusonként eltérő. "# A boríték nyomtatási tájolása az alkalmazás által meghatározott. Nem nyomtatható terület 4 mm (0,157 ") Nem garantált terület Garantált terület Lapmargók A margók az alkalmazásban állíthatók be. Néhány alkalmazásban lehetőség van egyedi lapméretek és margók megadására, míg másoknál csak szabványos lapméretek és margók választhatók ki. Amennyiben szabványos formátumot választ, lehet, hogy a kép egy részét elveszíti (a nyomtatható területnek köszönhetően). Amennyiben testreszabhatja a lapméretet az alkalmazásban, akkor az optimális eredmények eléréséhez használja a nyomtatható területekhez megadott méreteket. Nyomathordozó fajták 19

28 Nyomathordozó betöltése Hogyan kell a nyomathordozót betölteni? A papírköteg felső és alsó lapját vegye le. Kb. egyszerre 200 lapot tartva, pörgesse át a papírköteget, mielőtt betölti azt a tálcába, hogy megvédje a sztatikus feltöltődéstől. "# A fóliákat ne pörgesse át. Figyelmeztetés Bár ezt a nyomtatót a nyomathordozók széles skálájának használatára tervezték, ez nem jelenti azt, hogy lehet kizárólag egy fajta a normál papírtól eltérő nyomathordozóra nyomtatni. Ha a folyamatos nyomtatás nem normál papírra történik (pl. borítékra, címkékre, vastag papírra vagy fóliára), akkor az káros hatással lehet a nyomtatási minőségre vagy csökkentheti a nyomtatómechanizmus élettartamát. Amikor újra tölti a nyomathordozókat, először távolítson el minden nyomathordozót a tálcából. Igazítsa a széleit a hozzáadott kötegéhez, és tegye vissza. 1. tálca (univerzális tálca) Minden támogatott méretű és fajta nyomathordozóra lehet nyomtatni az 1. tálcából. A nyomathordozókról bővebben lásd a Nyomathordozók műszaki adatai 11. oldalon. Normál papír 1 Amennyiben már van nyomathordozó az 1. tálcán töltve és ki szeretné azt cserélni, akkor távolítsa el a nyomathordozót az 1. tálcából. 20 Nyomathordozó betöltése

29 2 Állítsa be a lapvezetőket a megfelelő papírméretre. 3 A nyomathordozót nyomtatandó oldalával felfelé, rövidebb oldalával (vagy fejléccel) előrefelé töltse be a nyomtatóba. Gyakran egy nyíl jelzi a csomagoláson a papír nyomtatandó oldalát. "# A lapterelők belső oldalán töltési szintjelzés van. Az 1. tálcába max. 200 lap 80 g/m 2 (22 lb)-es súlyú nyomathordozó tölthető be. 4 Csúsztassa a lapterelőket a nyomathordozó széléhez. Figyelmeztetés A lapterelőket mindig állítsa be, miután a nyomathordozót betöltötte. Az a lapterelő, amelyik nincs megfelelően beállítva, gyenge nyomtatási minőséget, papírelakadást vagy a nyomtató károsodását okozhatja. 5 A nyomtatóillesztő programban állítsa be a megfelelő nyomathordozó üzemmódot. Ezután nyomtassa ki a feladatot. Nyomathordozó betöltése 21

30 Más nyomathordozók Amikor más nyomathordozót (Boríték, Címkék, Kártyaköteg, Levelezőlap, Fejléces papír vagy Fólia) tölt a nyomtatóba, mint normál papír, akkor azt megfelelően állítsa be a nyomtatóillesztő programban. "# Az optimális nyomtatási eredményhez fontos, hogy meghatározza az 1. tálcába töltött nyomathordozó típusát. Borítékok 1 Hajlítgassa meg a borítékköteget (beleértve a széleket is), hogy megszűntesse a merevséget. 2 A borítékokat helyezze sima felületre, majd simítsa ki azokat úgy, hogy lenyomja a sarkait. 3 Minden behajló sarkot egyenesítsen ki, és ezután ütögesse a borítékköteget egy síma felülethez, hogy a borítékok összerendeződjenek. 4 A borítékköteget helyezze be az 1. tálcába úgy, hogy a záró rész alul legyen. Amennyiben a a záró rész a boríték rövidebb oldalán található, akkor először ezt helyezze a nyomtatóba. Ellenőrzésképpen nyomtasson egy borítékra, hogy meggyőződjön a megfelelő tájolásról, mielőtt nagyobb mennyiséget nyomtatna. 5 A lapterelőket állítsa be a borítékok szélességének megfelelően. Ügyeljen arra, hogy a lapterelők hozzásimuljanak a borítékokhoz, hogy azokat egyenesben tartsa, de ne olyan szorosan, hogy a borítékok meghajoljanak. 6 A nyomtatóillesztő programban állítsa be a Boríték opciót. Ezután nyomtassa ki a feladatot. 7 Minden boríték zárórészét azonnal nyissa fel (mielőtt az lehűl), miután a boríték a kimeneti tálcára került. 22 Nyomathordozó betöltése

31 Duplex nyomtatás Hogyan lehet kétoldalasan nyomtatni (duplex)? A duplex (kétoldalas) nyomtatáshoz nagy átlátszatlanságú nyomathordozót kell használni. Az átlátszatlanság annak jellemzésére szolgál, hogy a papír milyen mértékig gátolja meg azt, hogy átlátszódjon az, amit a másik oldalára írtak. Amennyiben a papír átlátszatlansága kicsi (nagyon átlátszó), akkor az, amit az egyik oldalára nyomtattak, látható a másik oldaláról is. Margókkal kapcsolatos információért ellenőrizze a használt alkalmazást. A legjobb eredmény elérése érdekében nyomtasson ki egy kis mennyiséget, hogy meggyőződjön arról, hogy az átlátszatlanság elfogadható-e. Duplex (kétoldalas) nyomtatás manuálisan is elvégezhető vagy automatikussá tehető, ha a duplex egység fel van szerelve a nyomtatóra és ki van választva. Figyelmeztetés Csak normál, g/m 2 (16 24 lb) súlyú papírra lehet automatikusan kétoldalasan nyomtatni. A támogatott nyomathordozókat lásd a Nyomathordozók műszaki adatai című részben, a 11. oldalon. Egyedi méretű nyomathordozók, borítékok, címkék, levelezőlapok, vastag papírok vagy fóliák kétoldalas nyomtatása nem támogatott. Hogyan lehet automatikusan kétoldalasan nyomtatni? Ellenőrizze, hogy a nyomtatóra a duplex egység fel legyen szerelve, majd nézze meg, hogyan kell a használt alkalmazásban beállítani a margókat a kétoldalas nyomtatáshoz. 1 Duplex nyomtatáshoz (a lap mindkét oldalára), a nyomathordozót nyomtatandó oldalával felfelé töltse be. Az 1. tálcában a nyomathordozót úgy kell elhelyezni, hogy annak felső része a nyomtató hátoldala felé legyen. "# Automatikus duplex nyomtatás esetén a hátsó oldal nyomtatódik ki elsőként és az elülső utolsóként. 2 A kívánt duplex elrendezést állítsa be a nyomtatóillesztő programban. A Long Edge (kötés a hosszabb szél mentén) beállítással olyan dokumentum készíthető, melyben a lap vízszintesen fordul át, mint cserélhető lapos jegyzetfüzetben; a Short Edge (kötés a rövidebb szél mentén) beállítással olyan dokumentum készíthető, melyben a lap függőlegesen fordul át, mint egy falinaptárban. 3 Kattintson az OK gombra. Duplex nyomtatás 23

32 Kimeneti tálca Minden nyomathordozó nyomtatás után a a nyomtató kimeneti tálcájára kerül. A nyomtatott oldallal lefelé kimeneti tálca kapacitása 150 lap (Legal) es 200 lap (Letter/A4) 80 g/m 2 (22 lb) súlyú normál papírnál. "# Amennyiben a nyomathordozó köteg túlságosan nagy, akkor lehet, hogy papírelakadás történik, a nyomathordozó felpöndörödhet vagy sztatikusan feltöltődhet. "# A fóliákat távolítsa el a kimeneti tálcáról amilyen gyorsan csak lehet, hogy elkerülje a sztatikus feltöltődést. Nyomathordozók tárolása Hogyan kell tárolni a nyomathordozót?! A nyomathordozókat sima, vízszintes felületen, eredeti csomagolásukban tárolja a felhasználásig. Az olyan nyomathordozók, melyek nem az eredeti csomagolóanyagukban voltak tárolva hosszabb időn keresztül, túlságosan kiszáradhatnak és papírelakadást okozhatnak.! Amennyiben a nyomathordozót eltávolította a védőcsomagolásából, helyezze vissza eredeti csomagolóanyagába, és tárolja hűvös, sötét helyen és vízszintes felületen.! Kerülje a nedvességet, a nagy páratartalmat, a közvetlen napfényt, a nagy hőt (35 C/95 F felett), és a port.! Ne támassza neki más tárgynak és ne helyezze függőleges helyzetbe. Mielőtt felhasználná a tárolt nyomathordozót, nyomtasson egy tesztoldalt, hogy ellenőrizhesse a nyomtatási minőséget. Egyéb segítség Hol lehet rendelni a KONICA MINOLTA által támogatott nyomathordozókat vagy további információt kapni? Látogasson el a weboldalra (kattintson az Answer Base-ra) a jelenleg támogatott nyomathordozók megtekintéséhez. Támogatott nyomathordozók rendeléséhez látogasson el a to weboldalra. Lásd a Service & Support Guide (Szerviz és műszaki tanácsadás) kézikönyvet a világ egy sor országában található szervizekkel és vevőszolgálatokkal kapcsolatban. A legfrissebb széleskörű információ a weboldalon található. 24 Kimeneti tálca

33 A nyomtató működtetése 3

34 A kezelőpanel A kezelőpanel, mely a nyomtató tetején található, lehetővé teszi a nyomtató közvetlen működtetését. Továbbá kijelzi a nyomtató pillanati állapotát, beleértve minden olyan körülményt, amelyre Önnek oda kell figyelnie.! Egy gomb teszi lehetővé, hogy ellenőrizze a nyomtató konfigurációját a gyakran használt funkciókhoz történő hozzáférésen keresztül.! Négy fényjelző (LED-ek) jelzi a nyomtató állapotinformációját. A kezelőpanel gombja Gomb Funkció Törli a nyomtatást, ha legalább 5 másodpercig lenyomva tartja. Felülírja a nyomathordozó méret/típus össze nem illőséget, ha kevesebb, mint 5 másodpercig lenyomva tartja. Visszaállítja a nyomtató gyári alapértékeket, ha legalább 20 másodpercig lenyomva tartja, amikor a nyomtató elülső fedele nyitva van. 26 A kezelőpanel

35 Fénykijelzõk Nyomtató állapota**** Zöld LED Narancssárga LED Nem Világít Nem világít Kikapcsolva Lassan villog* Nem világít Energiatakarékos Világít Nem világít Nyomtatásra tétlen Normálisan Nem világít villog** Normálisan villog** Gyorsan Nem világít villog*** Feldolgozás Nyomtatás alatt Kommunikációs hiba Melegítés Kalibrálás Nem világít Világít Nyitott ajtó Nem világít Lassan villog* Nincs papír az 1. tálcában Nem világít Normálisan villog** Papírelakadás Hulladékfesték gyűjtő tele Nem világít Gyorsan villog*** Fatális hiba Szervizhívás Világít Lassan villog* Hulladékfesték tartály megtelik OPC dob kopás Világít Normálisan OPC dob elhasználódott villog** Gyorsan villog*** Helyezze be a nyomathordozót Nem megfelelő nyomathordozó méret * Lassan villog 1 villanás 2,4 másodpercenként ** Normálisan villog 1 villanás 1,2 másodpercenként *** Gyorsan villog 2 villanás 1,2 másodpercenként **** Részletekért ellenőrizze az Állapotkijelző segédprogramot. Lásd az Az Állapotkijelző használata c. részt 40. oldalon. A kezelőpanel 27

36 Black Toner Narancssárga Állapot LED Normálisan villog** Fekete festék fogyóban Világít Fekete festék elfogyott Gyorsan villog*** A nyomtató készen áll a fekete festékező modul cseréjére. Lásd az Festékező modul cseréje c. részt 49. oldalon. * Lassan villog 1 villanás 2,4 másodpercenként ** Normálisan villog 1 villanás 1,2 másodpercenként *** Gyorsan villog 2 villanás 1,2 másodpercenként Color Toner Narancssárga Állapot LED Normálisan villog** Színes festék fogyóban Világít Színes festék elfogyott Gyorsan villog*** A nyomtató készen áll a színes festékező modul cseréjére.lásd az Festékező modul cseréje c. részt 49. oldalon. * Lassan villog 1 villanás 2,4 másodpercenként ** Normálisan villog 1 villanás 1,2 másodpercenként *** Gyorsan villog 2 villanás 1,2 másodpercenként 28 A kezelőpanel

37 A nyomtatóillesztő program használata 4

38 Bemutatkozás Ebben a fejezetben összesítjük a nyomtató funkcióit. Tájékoztatásért a nyomtató számítógéphez történő csatlakoztatásával kapcsolatban lásd Az interfészkábel csatlakoztatása c. részt az Üzembehelyezési útmutatóban. Tájékoztatásért a nyomtatóillesztő program telepítésével kapcsolatban lásd a Szoftver telepítése c. 1. fejezetet ebben a kézikönyvben. Nyomtatóillesztó program beállításainak megjelenítése "# Az ebben a részben leírt nyomtatóillesztő program fülek mellett a Windows operációs rendszer is tartalmaz füleket. Az Általános és a Részletek füleket az operációs rendszer határozza meg automatikusan, ezért ezek leírása nem szerepel ebben a kézikönyvben. Az ezekkel a funkciókkal kapcsolatos információkat lásd a nyomtatóillesztő program online súgójában. Beállítások megjelenítése Windows 2000/XP alatt 1 A Start menüből válassza ki a Beállítások almenüt, és ezután a Nyomtatók parancsot, hogy megjelenjen a Nyomtatók rendszermappa. 2 A jobboldali egérgombbal kattintson a magicolor2300w nyomtatóikonra és válassza ki a Nyomtatási beállítások pontot. Beállítások megjelenítése Windows Me/98 alatt 1 A Start menüből válassza ki a Beállítások almenüt, és ezután a Nyomtatók parancsot, hogy megjelenjen a Nyomtatók rendszermappa. 2 A jobboldali egérgombbal kattintson a magicolor2300w nyomtatóikonra és válassza ki a Tulajdonságok tételt. 3 Válassza ki a Nyomtató tulajdonságok fület. 30 Bemutatkozás

39 Általános beállítások az összes fülnél Mentés [Egyszerű beállítás] 1 Az aktuális beállítás elmentéséhez kattintson a Mentés gombra. "# Több beállítás is elmenthető. Válassza ki a megfelelő beállításokat és gépeljen be egy elnevezést a legördülő listamezőbe. Ezután az elmentett beállításokat ki lehet választani a legördülő listából. 2 Válassza ki az Alapértelmezett pontot a legördülő listából, hogy a fül beállításait visszaállítsa az eredeti értékekre. Lapelrendezés Kattintson erre a gombra, hogy megjelenítsen egy mintaoldalt az ábramezőben. Ez az ábra a következőt mutatja:! Képterület! Papírméret! Tájolás! Többoldal egy lapra! Vízjel! Duplex/Füzet Ezekkel a funkciókkal kapcsolatos információkat lásd a nyomtatóillesztő program online súgójában. Nyomtatóillesztó program beállításainak megjelenítése 31

40 Nyomtatóábra Kattintson erre a gombra, hogy az ábra területen megjelenítsen egy ábrát a nyomtatóról. Általános gombok OK Kattintson ide, hogy a tulajdonságok párbeszédablakból kilépjen, és elmentse az elvégzett változtatásokat. Mégse Kattintson ide, hogy a tulajdonságok párbeszédablakból kilépjen az elvégzett változtatások elmentése nélkül. Alkalmaz Kattintson ide, hogy minden változtatást elmentsen a tulajdonságok párbeszédablakból történő kilépés nélkül. "# Az Alkalmaz gomb a Nyomtatók fül Tulajdonságok párbeszéd ablakának megnyitása után jelenik meg. Amennyiben a párbeszéd ablakot az alkalmazásból nyitják meg, az Alkalmaz gomb nem fog megjelenni. Súgó Kattintson ide az online súgó megtekintéséhez. Súgó speciális tételre Kattintson ide, hogy leírást kapjon arról a tételről, amelyre a nyomtatóillesztőben rákattintott. Bezár Kattintson ide, hogy bezárja a Tulajdonságok lapot az elvégzett beállítások elmentése nélkül. 32 Nyomtatóillesztó program beállításainak megjelenítése

41 Beállítás fül Ez a fül lehetővé teszi, hogy:! Többoldalt nyomtasson ki ugyanarra a lapra (Többoldal egy lapra)! A nyomatot vízjellel lássa el! Egyedi vízjeleket tervezzen! Duplex és füzet típusú nyomtatást meghatározzon! Papírforrást meghatározzon! Nyomathordozó típust meghatározzon Ezekkel a funkciókkal kapcsolatos információkat lásd a nyomtatóillesztő program online súgójában. Beállítás fül 33

42 Papír fül Ez a fül lehetővé teszi, hogy:! Kiválasszon egy eredetiformátumot! Egyedi papírméreteket állítson be! A kimeneti papírméretet kiválassza! Skálázza (nagyítsa/kicsinyítse) a dokumentum nyomatát! A papír tájolását meghatározza! A készítendő másolatok számát meghatározza! Bekapcsolja/kikapcsolja a leválogatás funkciót! Átfedéssel (Overlay) nyomtasson! Átfedést szerkesszen/létrehozzon Ezekkel a funkciókkal kapcsolatos információkat lásd a nyomtatóillesztő program online súgójában. 34 Papír fül

43 Minőség fül Ez a fül lehetővé teszi, hogy:! Átkapcsoljon a színes és a monokróm nyomtatás között! Meghatározza a színillesztést (Képek, Grafikák és Szöveg)! Meghatározza a nyomat felbontását! Beszabályozza a kép tónusát (Kontraszt)! Beszabályozza a kép intenzitását (Fenyesség)! Beszabályozza a kép színtelítettségét (Telítettség)! Beszabályozza a kép tisztaságát (Élesség) Ezekkel a funkciókkal kapcsolatos információkat lásd a nyomtatóillesztő program online súgójában. Minőség fül 35

44 Színillesztés Meghatározhatja, hogy használja-e a színillesztési funkciót, mely úgy állítja be a nyomtatási színek tónusait, hogy azok pontosan a monitoron látható a tónusokat adják vissza. Választási lehetőségek Ki Be Nem használ színillesztést. Bizonyos alkalmazások, pl. kiadványszerkesztő programok, az adatok színeit úgy illesztik, hogy azok legjobban feleljenek meg a nyomtatónak. Amennyiben ezt a kimeneti beállítást használja az alkalmazásban, akkor a színillesztést ki kell kapcsolni. Színillesztés használata. Amennyiben a Be opciót választotta ki, akkor a Képek (bittérképes képadat, pl. fényképek), a Grafikák (grafikus adatok, pl. rajzok) és a Szöveg (szövegadat, pl. írott dokumentumok) beállíthatók a három színátalakító módszer egyikére.! Észlelés: Ez a módszer legjobb a fényképekhez. Ezzel a módszerrel az adatok simán adhatók vissza minimális fényességingadozással.! Telítettségi: Ez a módszer a legjobb az üzleti bemutatókhoz és más hasonló alkalmazásokhoz. Ezzel a módszerrel az adatok élénkebb tónusokkal adhatók vissza.! Színmerés: Ez a módszer minden típusú alkalmazáshoz használható. Az adatok az eredeti kép tónusaival adhatók vissza. Viszont, amikor az adatok a monitoron jelennek meg és egyes területek színeit nem lehet pontosan vagy a nyomtató színeivel visszaadni, akkor azok a színek helyettesítődnek a legközelebb álló nyomtatószínekkel, hogy ezeken a területeken a színeltérés ne legyen észrevehető. 36 Minőség fül

45 Megjegyzések A nyomtató használja azt az ICM színes profilfájlt, mely automatikusan meghatározott a nyomtatóilleszto program telepítésekor, valamint a nyomtatóilleszto program egy színátalakítást is elvégez, hogy az srgb színek megjeleníthetok legyenek a nyomaton. srgb egy általános Windows színterület egy nemzetközi szabvány szerint (EC ), melyet az IEC (Nemzetközi Elektrotechnikai Bizottság) határozott meg. A Utilities and Documentation (Segédprogramok és dokumentáció) CD lemezen még vannak további ICM profilfájlok speciális alkalmazásokhoz, mint pl. Photoshop-hoz. További tájékoztatásért lásd a CD lemezen a README fájlt. * Az olyan színek, melyek normál körülmények között a monitoron megjeleníthetők, de sok élénk és fényes színt tartalmaznak, nem adhatók vissza ezzel a nyomtatóval. Ebben az esetben a program ezeket a színeket átalakítja a három módszer (Érzékelő, Telítettségi, Kolorimetrikus) valamelyikével, hogy ezek a színek megjeleníthetők legyenek ezzel a nyomtatóval. Minőség fül 37

46 Kiegészítők beállítása fül Ez a fül lehetővé teszi, hogy:! Aktiválja a duplex egységet! Megtekintse a nyomtatóillesztő programmal kapcsolatos információkat Ezekkel a funkciókkal kapcsolatos információkat lásd a nyomtatóillesztő program online súgójában. 38 Kiegészítők beállítása fül

47 Az Állapotkijelző használata 5

48 Az Állapotkijelző használata Az Állapotkijelző információt jelenít meg a számítógép helyi nyomtatójának aktuális állapotáról. Amennyiben a CD lemez telepítőprogramját használt a nyomtatóillesztő program telepítéséhez, akkor az Állapotkijelző automatikusan telepítődött. Amennyiben a Nyomtató hozzáadása funkció használatával a nyomtatóillesztő programot manuálisan telepítette, akkor az Állapotkijelző nem került telepítésre. Környezet Az Állapotkijelző működik a párhuzamos és az USB csatlakozásnál is minden támogatott Windows operációs rendszerben, de csak az alapértelmezett nyomtatónál. Az Állapotkijelző megnyitása és a kellékanyagok állapotának ellenőrzése 1 Kattintson kétszer az Állapotkijelző ikonra a Tálcán. (Amennyiben az Állapotkijelző ikon nem jelenik meg a Tálcán, a Start menüben a Programok ponton belül válassza ki a KONICA MINOLTA magicolor2300w Segédprogramok pontot és kattintson a KONICA MINOLTA magicolor2300w állapot pontra.) 2 A Kijelzés menüből válassza ki a Kellékek allápota pontot, hogy megtekinthesse a kellékanyagok hátralévő élettartamát. 40 Az Állapotkijelző használata

49 Az Állapotkijelző használata! Amikor a jobboldali nyomtatógrafika háttere zöld, akkor a nyomtató készenléti állapotban van vagy normálisan nyomtat.! Amikor a jobboldali nyomtatógrafika háttere piros, akkor hiba trörtént és a nyomtatási feladat megszakadt. A nyomtató állapota és a hibaüzenet a baloldali párbeszédablakokban látható. A funkcióterületek magukban foglalják:! Nyomtatóállapot Szöveges üzeneteket jelenít meg, melyek leírják a nyomtató aktuális működési állapotát.! Hogyan kell megoldani Magyarázatokat ad arról, hogyan kell a fellépő problémákat korrigálni és a hibaállapotot megszüntetni.! Felhívás Szöveges üzeneteket jelenít meg, melyek felhívják a figyelmet az olyan állapotokra, mint pl. a festék kifogyóban van, stb.! Nyomtatóállapot ábra Egy grafikus nyomtatóábrát jelenít meg és jelzi, hogy hol van probléma.! Nyomtatóállapot Megjeleníti az aktuális nyomtatási feladat állapotát. A Kijelzés menü használata! Felugró üzenet kiválasztása Lehetővé teszi, hogy kiválassza azt az üzenetet, mely az előtérbe kerül, amikor a nyomtatóval az a sajátos esemény megtörténik.! Kicsinyítés Lekicsinyíti az Állapotkijelző ablakának méretét.! Nagyítás Megnöveli az Állapotkijelző ablakának méretét.! Nyomtató információ Kijelzi a összes elvégzett nyomtatás számát, a felszerelt kiegészítők listáját, valamint a memóriaméretet. Az Állapotkijelző használata 41
