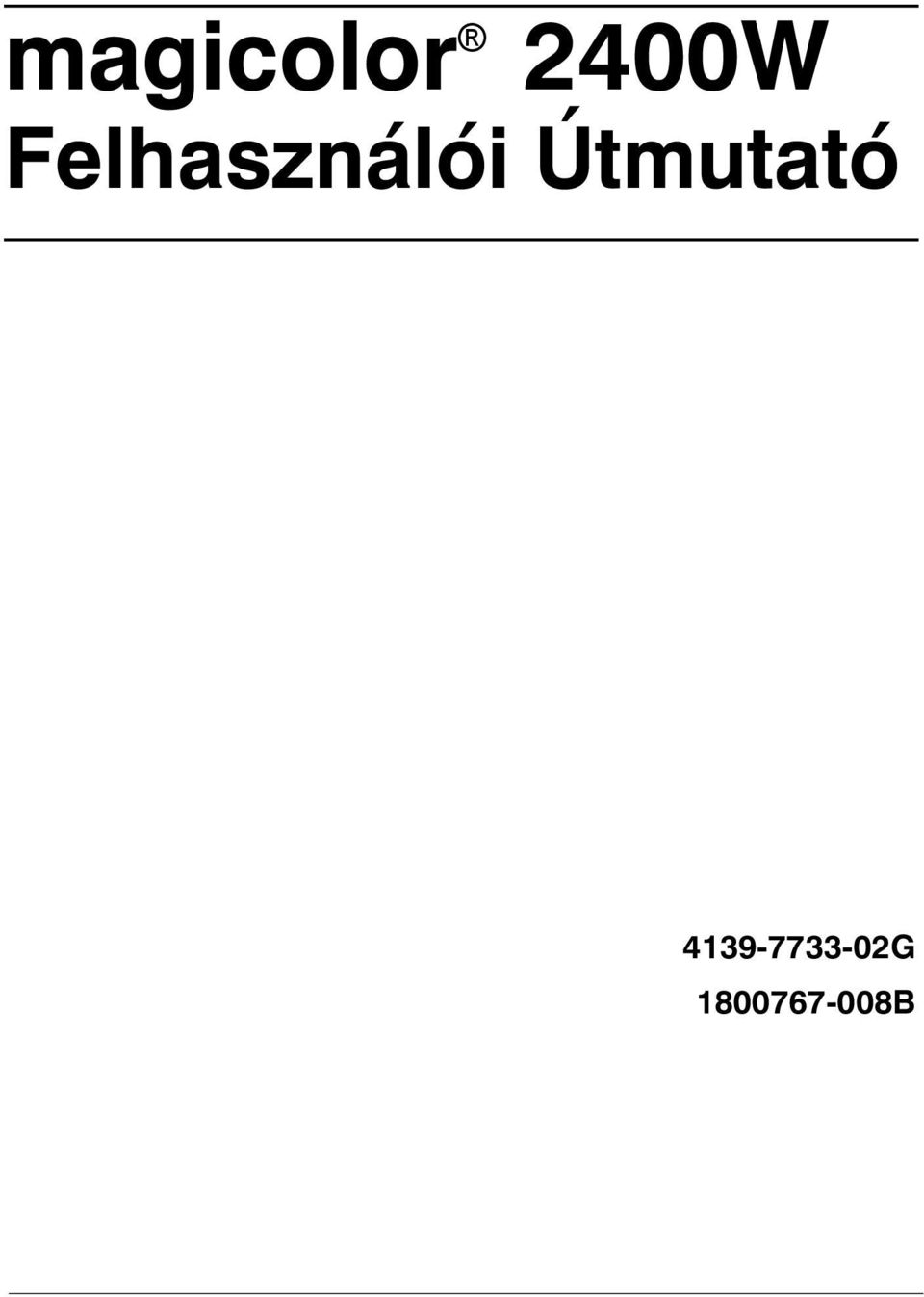

1 magicolor 2400W Felhasználói Útmutató G B

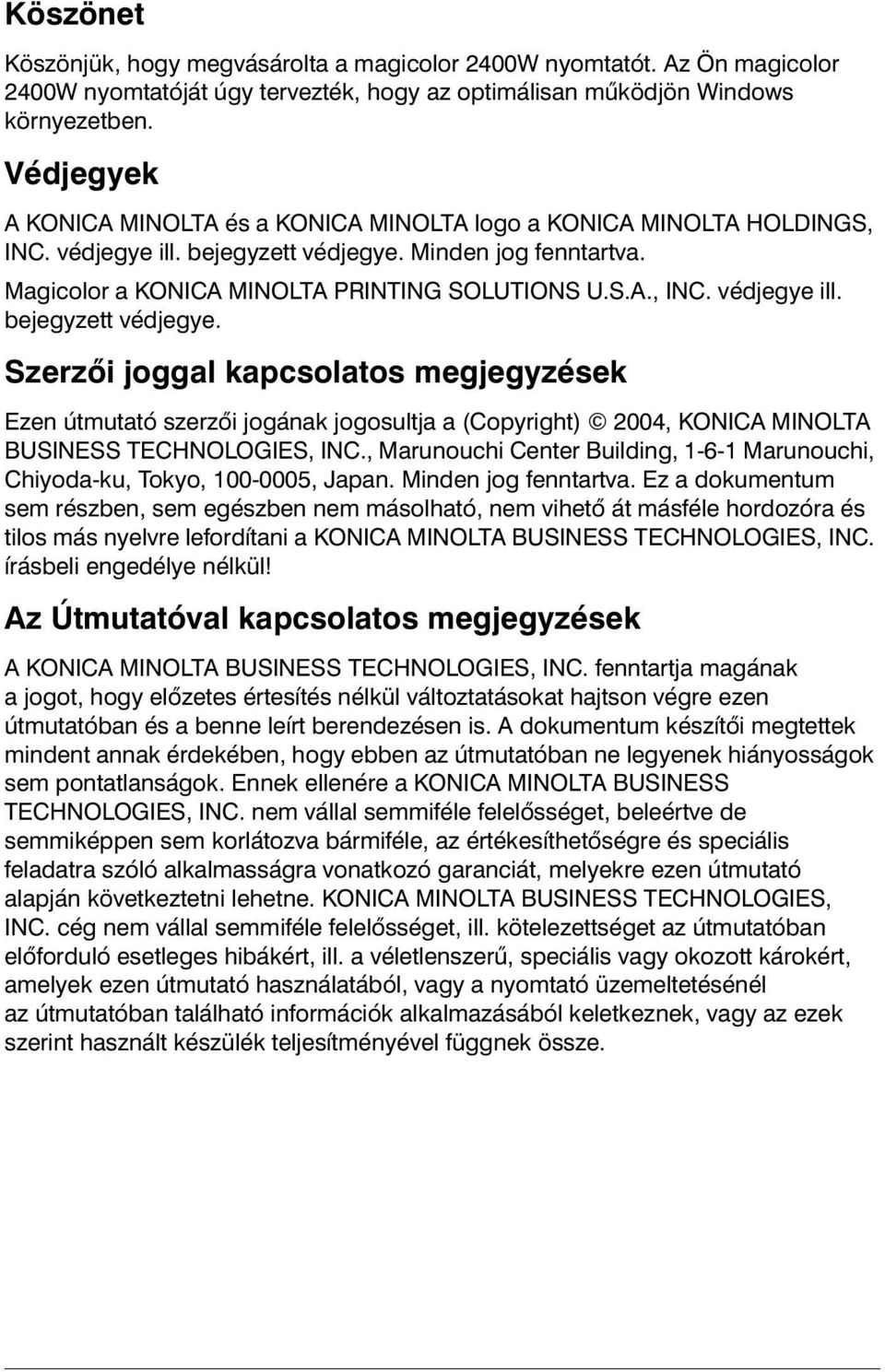

2 Köszönet Köszönjük, hogy megvásárolta a magicolor 2400W nyomtatót. Az Ön magicolor 2400W nyomtatóját úgy tervezték, hogy az optimálisan működjön Windows környezetben. Védjegyek A KONICA MINOLTA és a KONICA MINOLTA logo a KONICA MINOLTA HOLDINGS, INC. védjegye ill. bejegyzett védjegye. Minden jog fenntartva. Magicolor a KONICA MINOLTA PRINTING SOLUTIONS U.S.A., INC. védjegye ill. bejegyzett védjegye. Szerzői joggal kapcsolatos megjegyzések Ezen útmutató szerzői jogának jogosultja a (Copyright) 2004, KONICA MINOLTA BUSINESS TECHNOLOGIES, INC., Marunouchi Center Building, Marunouchi, Chiyoda-ku, Tokyo, , Japan. Minden jog fenntartva. Ez a dokumentum sem részben, sem egészben nem másolható, nem vihető át másféle hordozóra és tilos más nyelvre lefordítani a KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. írásbeli engedélye nélkül! Az Útmutatóval kapcsolatos megjegyzések A KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. fenntartja magának a jogot, hogy előzetes értesítés nélkül változtatásokat hajtson végre ezen útmutatóban és a benne leírt berendezésen is. A dokumentum készítői megtettek mindent annak érdekében, hogy ebben az útmutatóban ne legyenek hiányosságok sem pontatlanságok. Ennek ellenére a KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. nem vállal semmiféle felelősséget, beleértve de semmiképpen sem korlátozva bármiféle, az értékesíthetőségre és speciális feladatra szóló alkalmasságra vonatkozó garanciát, melyekre ezen útmutató alapján következtetni lehetne. KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. cég nem vállal semmiféle felelősséget, ill. kötelezettséget az útmutatóban előforduló esetleges hibákért, ill. a véletlenszerű, speciális vagy okozott károkért, amelyek ezen útmutató használatából, vagy a nyomtató üzemeltetésénél az útmutatóban található információk alkalmazásából keletkeznek, vagy az ezek szerint használt készülék teljesítményével függnek össze.

3 Tartalomjegyzék 1 Bemutatkozás... 1 Ismerkedés a nyomtatóval 2 Helyigény 2 A nyomtató részei 3 Elölnézet 3 A vezérlőpanel 4 Állapotjelzők leírása 4 Állapotjelentések (Ready fényjelző, Error fényjelző) 5 Állapotjelentések (Toner fényjelzők) 5 A Festékező modult forgató gomb 6 A Cancel (Mégse) gomb 6 Nyomtatás folytatása hibajelentés után 6 A nyomtatási feladat törlése 6 2 Szoftver telepítése... 7 Utilities and Documentation (Segédprogramok és dokumentáció) CD lemez 8 Illesztőprogramok 8 Segédprogramok 8 Rendszerkövetelmények 9 Tartalomjegyzék i

4 Az illesztőprogram opcióinak és alapértékeinek kiválasztása 9 A nyomtatóillesztő program eltávolítása 10 Nyomtatóillesztő beállításának megjelenítése 10 Windows XP 10 Windows 2000/Me/98SE 11 A nyomtatóillesztő program használata 11 Közös gombok 11 OK 11 Mégse 11 Alkalmaz 11 Súgó 11 Egyszerű beállítás 12 Lapelrendezés 12 Nyomtatóábra 12 Beállítás fül 12 Papír fül 13 Minőség fül 13 3 Az Állapot kijelző használata Az Állapot kijelző használata 16 Bemutatkozás 16 Az Állapot kijelző és a Kellékállapot kijelzés megnyitása 16 Az Állapotkijező ablak méretének váltogatása 16 Az Állapot kijelző használata 16 Az Állapot kijelző riasztásainak felismerése 18 Visszaállítás az Állapot kijelző riasztásból 18 Az Állapot kijelző bezárása 18 4 Nyomathordozók Nyomathordozók specifikációja 20 Nyomathordozó típusok 21 Normál papír 21 Vastag papír 22 Borítékok 23 Címkék 24 Fejléces papír 25 Levelezőlapok 25 Fóliák 26 Fényes papír 27 Mi a garantált nyomtatható terület? 27 Nyomtatható terület Borítékok 28 Lapmargók 28 ii Tartalomjegyzék

5 Nyomathordozó betöltése 29 1.tálca (univerzális) 29 Normál papír betöltése 29 További nyomathordozók 31 Borítékok betöltése 31 Címkelapok/levelezőlapok/vastagpapír/fóliák betöltése 35 Manuális Duplex nyomtatás 37 Hogyan végezzek manuális kétoldalas nyomtatást? 37 Kimeneti tálca 38 Nyomathordozók tárolása 38 5 Kellékek cseréje Kellékek cseréje 40 Újratöltött festékező modulok 40 A festékező modulokról 40 Festékező modul cseréje 43 Dobmodul cseréje 48 6 A nyomtató karbantartása A nyomtató karbantartása 52 A nyomtató tisztítása 54 A nyomtató külseje 54 A nyomtató belseje 55 Papírbehúzó görgők és nyomtató lézerlencséjének tisztítása 55 A nyomtató tárolása 58 7 Hibaelhárítás Bevezetés 60 A nyomathordozó hibás adagolásának elkerülése 61 A nyomathordozó útjának megismerése 62 Fényjelző üzenetek 62 Hibaüzenetek 62 Szerviz üzenetek 64 Papírelakadás megszüntetése 65 Papírelakadás megszüntetése 66 A nyomathordozó hibás adagolásával kapcsolatos megoldások 69 Egyéb problémák megoldása 71 A nyomtatási minőséggel kapcsolatos problémák megoldása 74 8 Kiegészítők telepítése Porvédő fedél 82 A porvédő fedél felszerelése 82 Nyomathordozó betöltése az 1.tálcába felszerelt porvédő fedéllel 83 Tartalomjegyzék iii

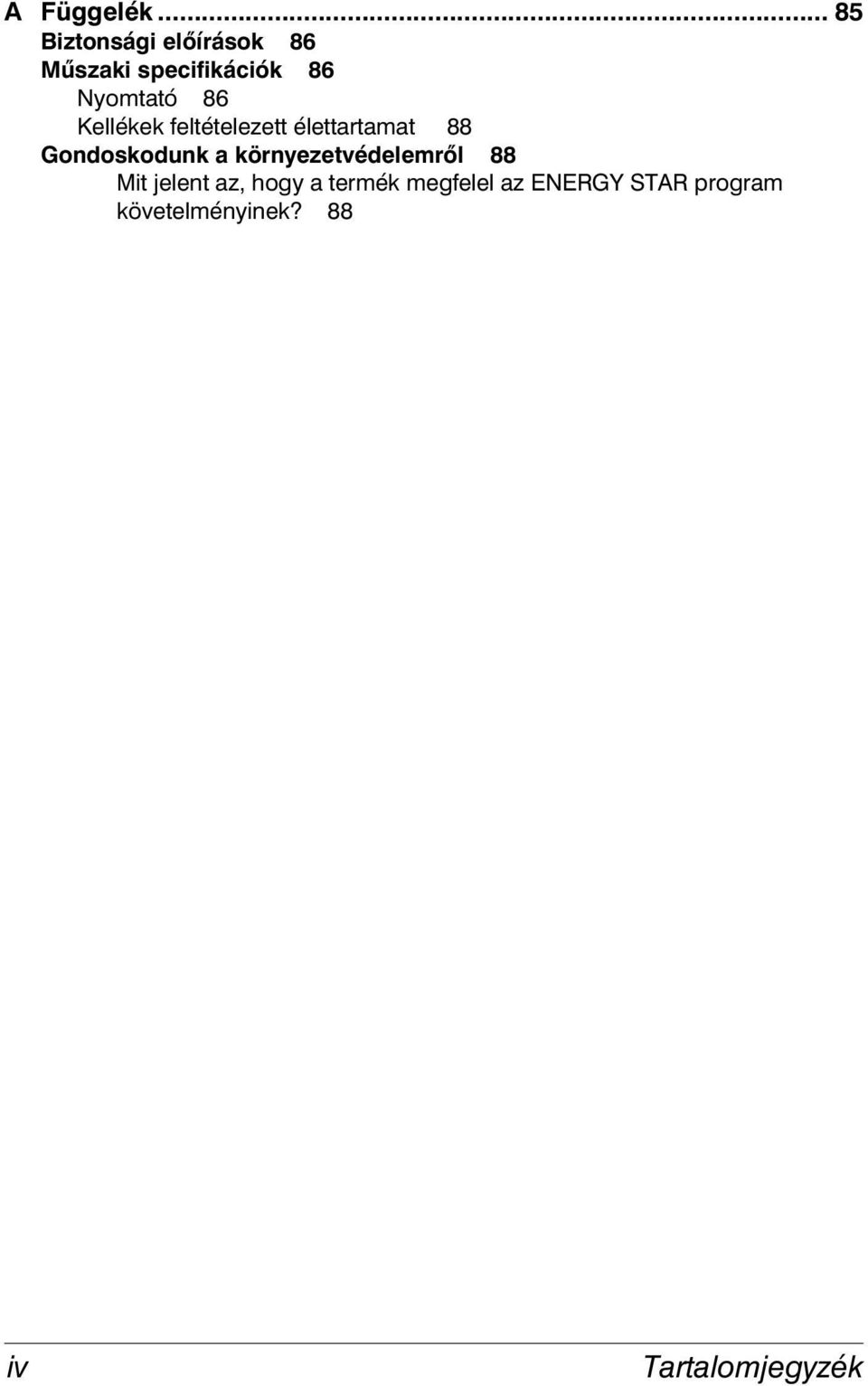

6 A Függelék Biztonsági előírások 86 Műszaki specifikációk 86 Nyomtató 86 Kellékek feltételezett élettartamat 88 Gondoskodunk a környezetvédelemről 88 Mit jelent az, hogy a termék megfelel az ENERGY STAR program követelményinek? 88 iv Tartalomjegyzék

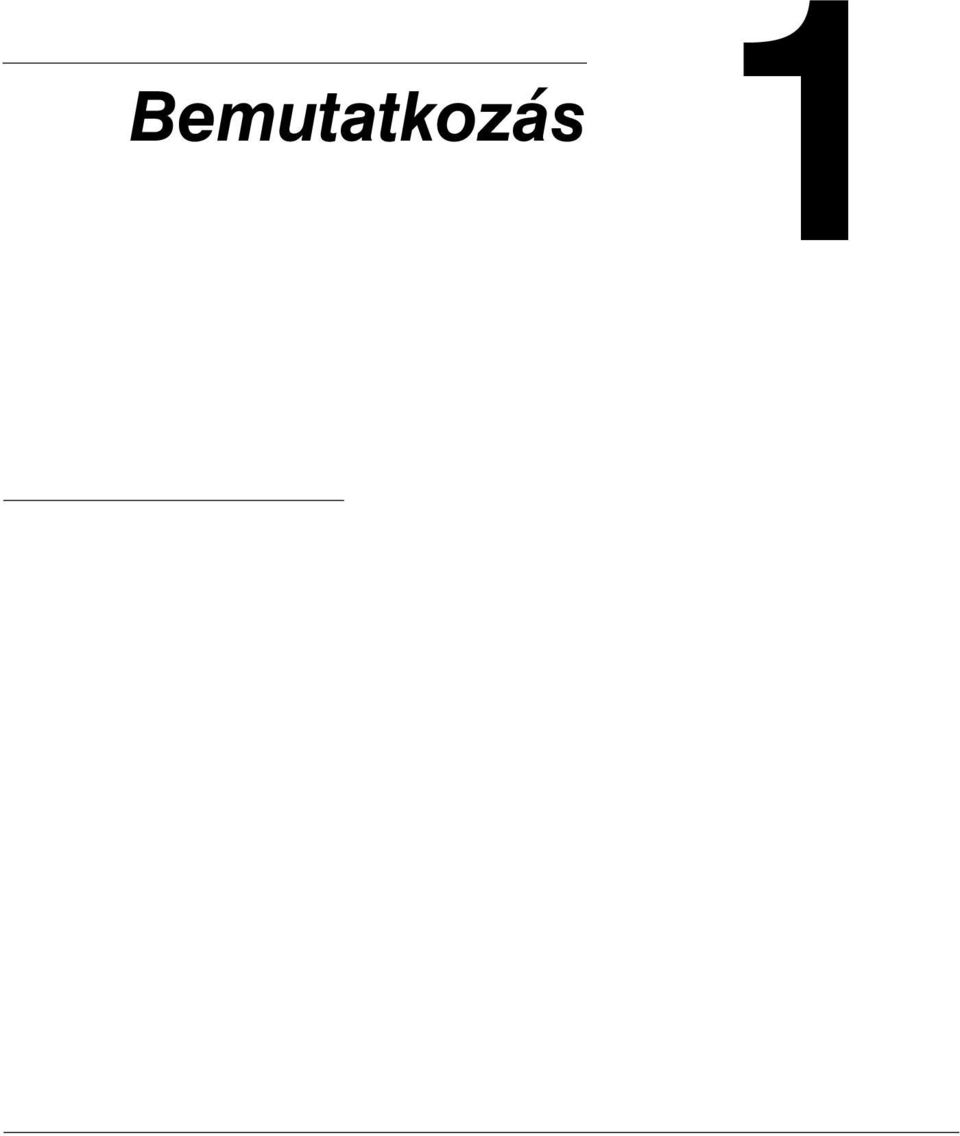

7 Bemutatkozás 1

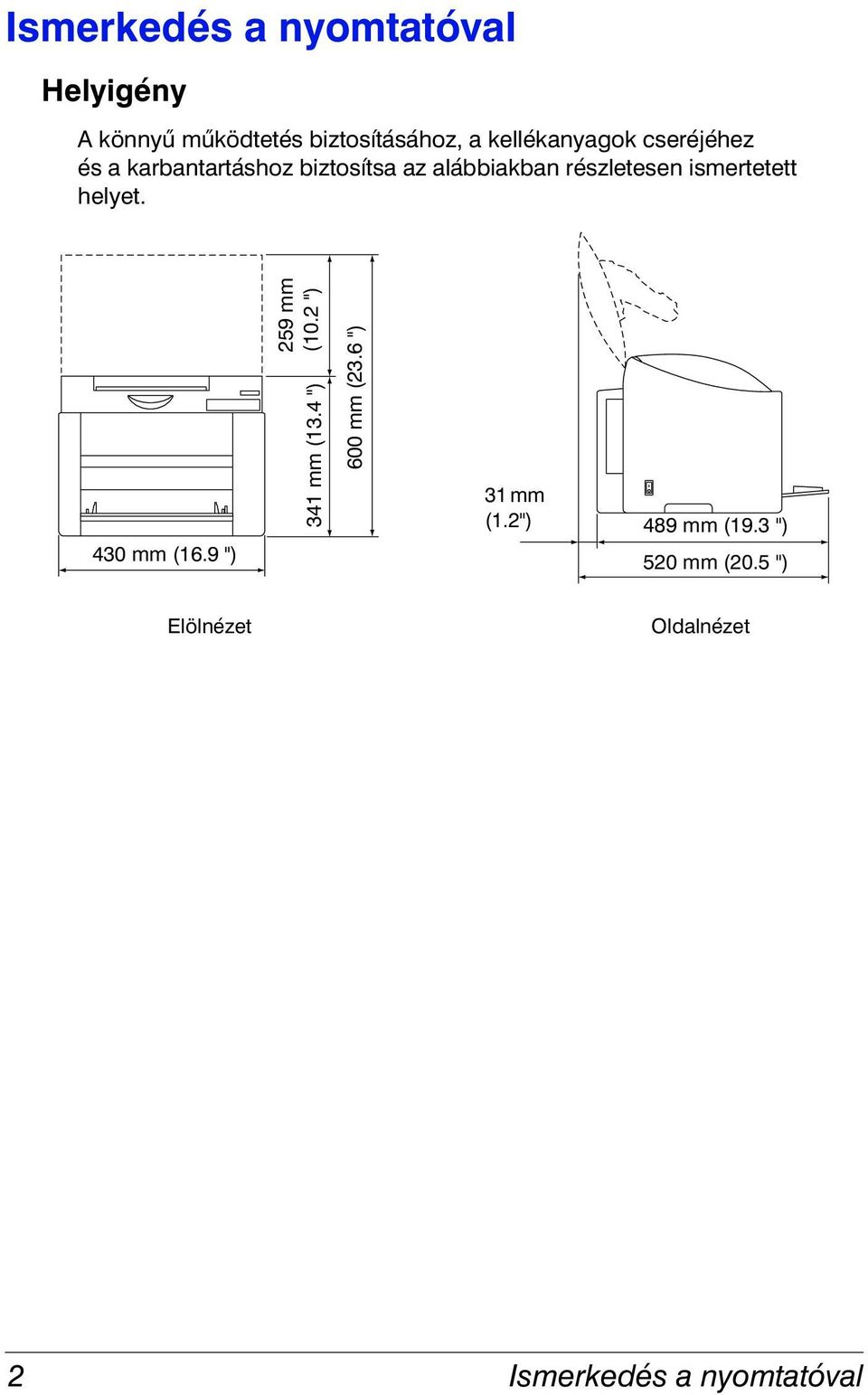

8 Ismerkedés a nyomtatóval Helyigény A könnyű működtetés biztosításához, a kellékanyagok cseréjéhez és a karbantartáshoz biztosítsa az alábbiakban részletesen ismertetett helyet. 430 mm (16.9 ") 259 mm (10.2 ") 341 mm (13.4 ") 600 mm (23.6 ") 31 mm (1.2") 489 mm (19.3 ") 520 mm (20.5 ") Elölnézet Oldalnézet 2 Ismerkedés a nyomtatóval

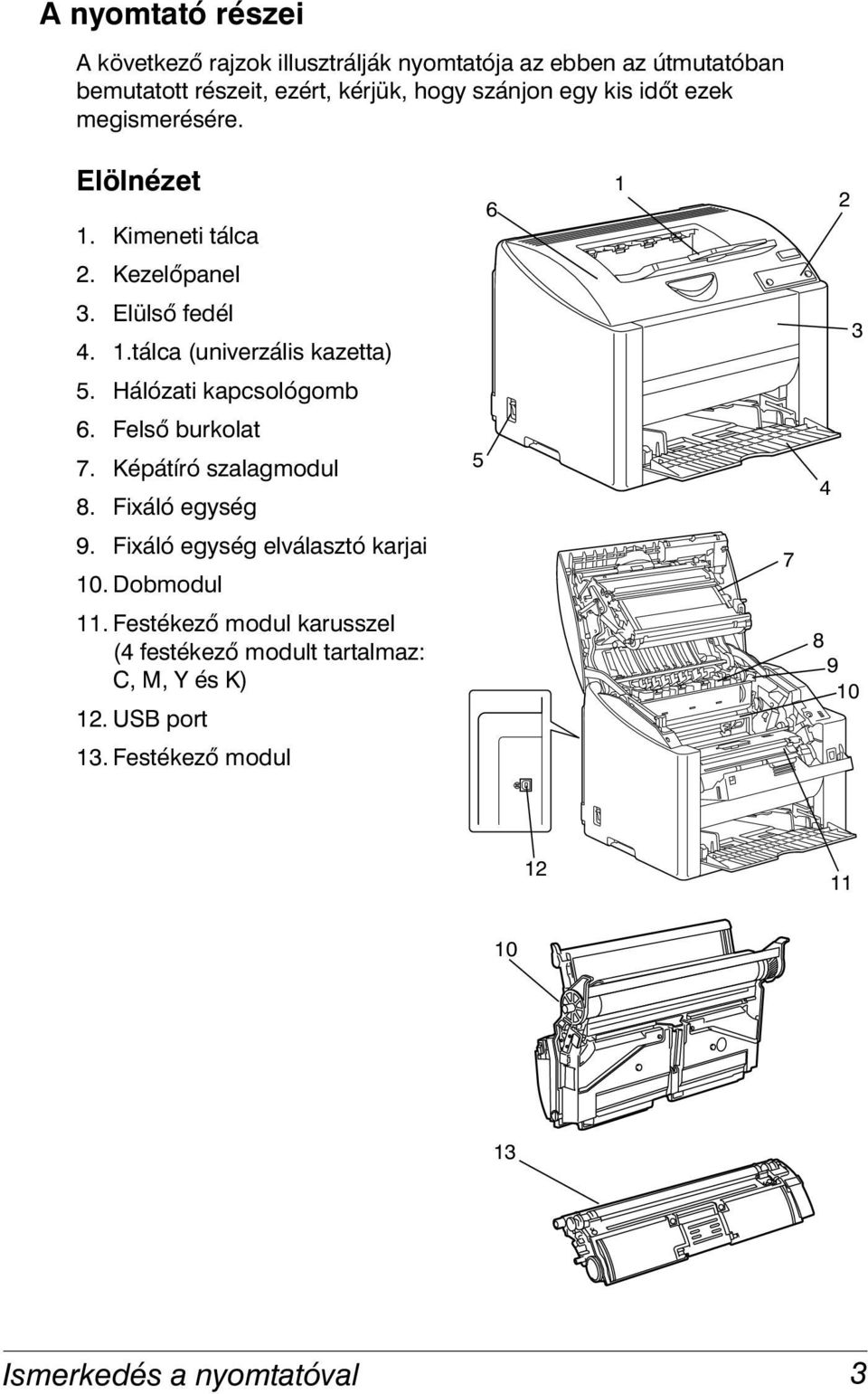

9 A nyomtató részei A következő rajzok illusztrálják nyomtatója az ebben az útmutatóban bemutatott részeit, ezért, kérjük, hogy szánjon egy kis időt ezek megismerésére. Elölnézet 1. Kimeneti tálca Kezelőpanel 3. Elülső fedél 4. 1.tálca (univerzális kazetta) 3 5. Hálózati kapcsológomb 6. Felső burkolat 7. Képátíró szalagmodul 8. Fixáló egység Fixáló egység elválasztó karjai 10. Dobmodul Festékező modul karusszel (4 festékező modult tartalmaz: C, M, Y és K) 12. USB port Festékező modul Ismerkedés a nyomtatóval 3

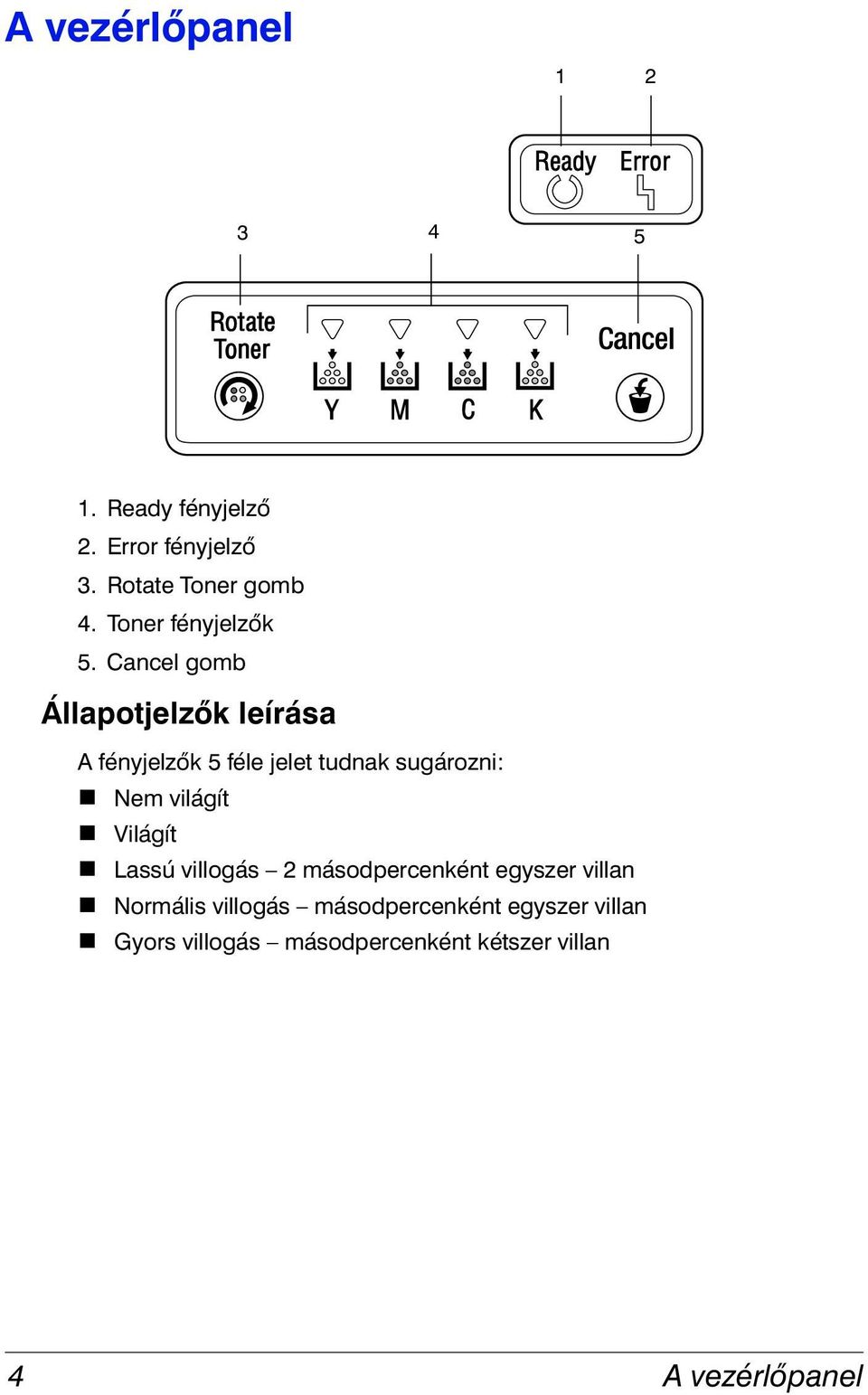

10 A vezérlőpanel Ready fényjelző 2. Error fényjelző 3. Rotate Toner gomb 4. Toner fényjelzők 5. Cancel gomb Állapotjelzők leírása A fényjelzők 5 féle jelet tudnak sugározni:! Nem világít! Világít! Lassú villogás 2 másodpercenként egyszer villan! Normális villogás másodpercenként egyszer villan! Gyors villogás másodpercenként kétszer villan 4 A vezérlőpanel

11 Állapotjelentések (Ready fényjelző, Error fényjelző) Az állapotjelentések a nyomtató aktuális állapotáról adnak tájékoztatást. A nyomtató aktuális állapotát az Állapotkijelző segédprogram segítségével is le lehet ellenőrizni. (További részletekért lásd az Az Állapot kijelző használata 16. oldalon.) Ready fényjelző (zöld) Error fényjelző (narancssárga) Állapot Szükséges intézkedés Nem világít Nem világít A nyomtató ki van Nincs kapcsolva Világít Nem világít Nyomtatásra kész Nincs Gyorsan villog Nem világít Felfűtés Nincs Kalibrálás Villog Nem világít Adatfeldolgozás Nincs Nyomtatás Világít Világít Inicializálás Nincs (bekapcsolás után) Feladat törlése Lassan villog Nem világít Energiatakarékos Nincs üzemmód Világít Lassan villog Dobmodul élettartam vége közeledik Készítsen elő egy új dobmodult. Világít Villog Dobmodul élettartam vége Cserélje ki adobmodult. Állapotjelentések (Toner fényjelzők) A fennmaradó festék mennyiséget az Állapotkijelzőben is le lehet ellenőrizni. (További részletekért lásd az Az Állapot kijelző használata 16. oldalon.) Toner fényjelző (narancssárga) Lassan villog Állapot Festékező modul élettartam vége közeledik Szükséges intézkedés Készítsen elő egy új festékező modult. Világít Festékező modul üres Cserélje ki a festékező modult. Toner fényjelző (narancssárga) Ready fényjelző (zöld) Error fényjelző (narancssárga) Állapot Gyorsan villog Világít Gyorsan villog A telepített festékezo modul nem jóváhagyott típusú. Szükséges intézkedés Helyezzen be egy KONICA MINOLTA festékezo modult. A vezérlőpanel 5

12 A Festékező modult forgató gomb A Festékező modult forgató gomb egyszeri megnyomásával a cián festékező modul olyan pozícióba fordul, hogy ki lehessen cserélni. Minden egyes további Festékező modult forgató gomb megnyomása után előbb a fekete, majd a sárga és végül a bíbor festékező modul fordul el olyan pozícióba, hogy ki lehessen egyenként cserélni. A Cancel (Mégse) gomb A Cancel gomb az alábbi feladatok elvégzését teszi lehetővé:! Egy hibaüzenet után a nyomtatási feladat folytatását! Egy nyomtatási feladat törlését! A nyomtató visszaállítását egy festékező modul cseréje után "# A nyomtató egy festékező modul cseréje utáni visszaállításával kapcsolatban a további részletekért lásd Festékező modul cseréje 43. oldalon.! Manuális duplex üzemmód esetén elkezdi a nyomtatást a lap hátoldalára "# A manuális duplex üzemmóddal kapcsolatos további részletekért lásd Hogyan végezzek manuális kétoldalas nyomtatást? 37. oldalon. Nyomtatás folytatása hibajelentés után A nyomtatást folytatni lehet az alábbi hibák elhárítása után:! Nincsen több nyomathordozó a tálcában! Az adagolóegységbe más formátumú nyomathordozó került betöltésre mint amilyen a nyomtatóillesztő programban be van állítva "# A hibaüzenetekkel kapcsolatos további részletekért lásd Fényjelző üzenetek 62. oldalon. 1 Ellenőrizze, hogy jelentkezett-e valamelyik a fenti hibákból. 2 Hajtsa végre a hibaelhárító műveletet. 3 Nyomja meg a Cancel gombot (kevesebb mint 5 másodpercre). A nyomtatási feladat folytatódik. A nyomtatási feladat törlése Az éppen feldolgozás vagy nyomtatatás alatt lévő feladatot törölni lehet. 1 A feladat feldolgozása ill. nyomtatatása alatt (villog a zöld színű Ready Készenléti állapot fényjelző) tartsa 5 másodpercre lenyomva a Mégse gombot. 2 Amikor mindkét fényjelző kigyulladt, engedje el a gombot. Az aktuális nyomtatási feladat törlődni fog. 6 A vezérlőpanel

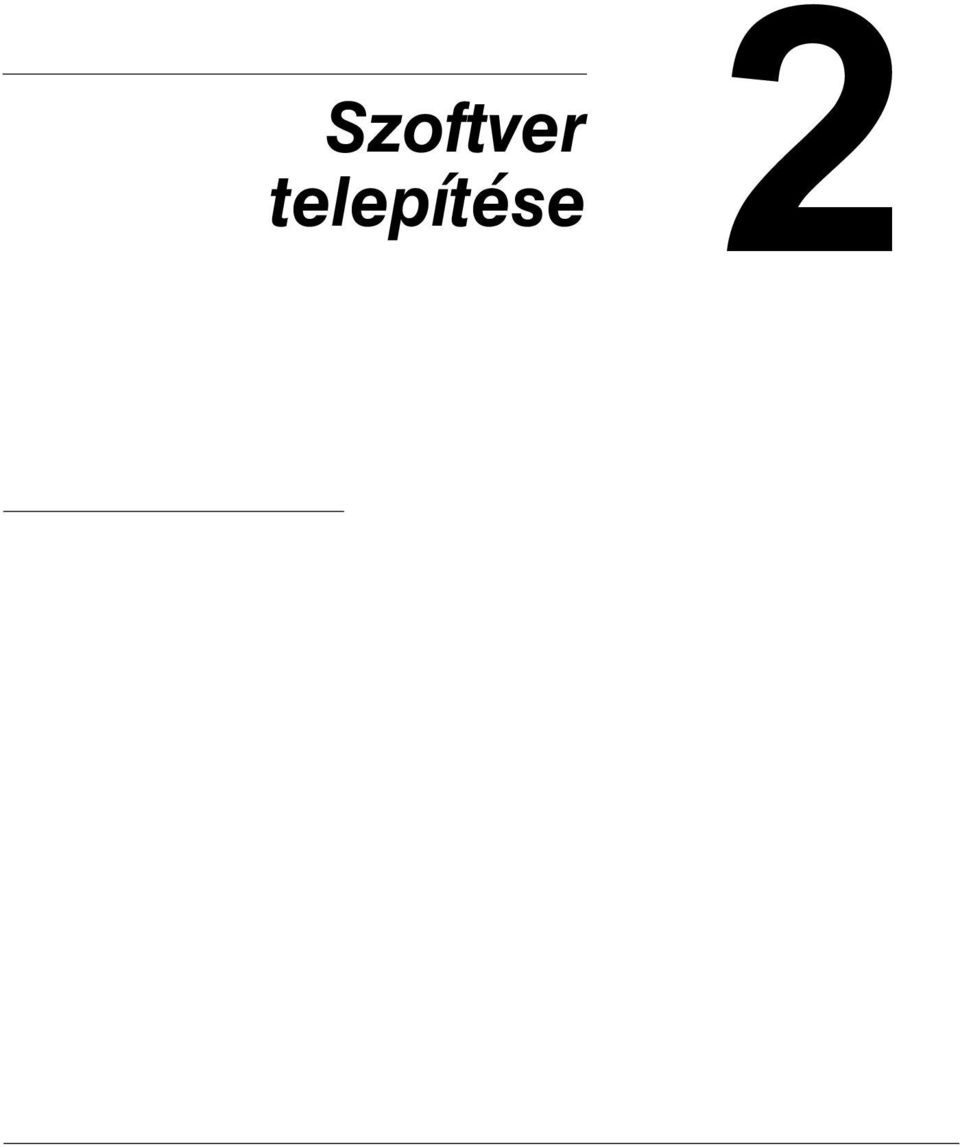

13 Szoftver telepítése 2

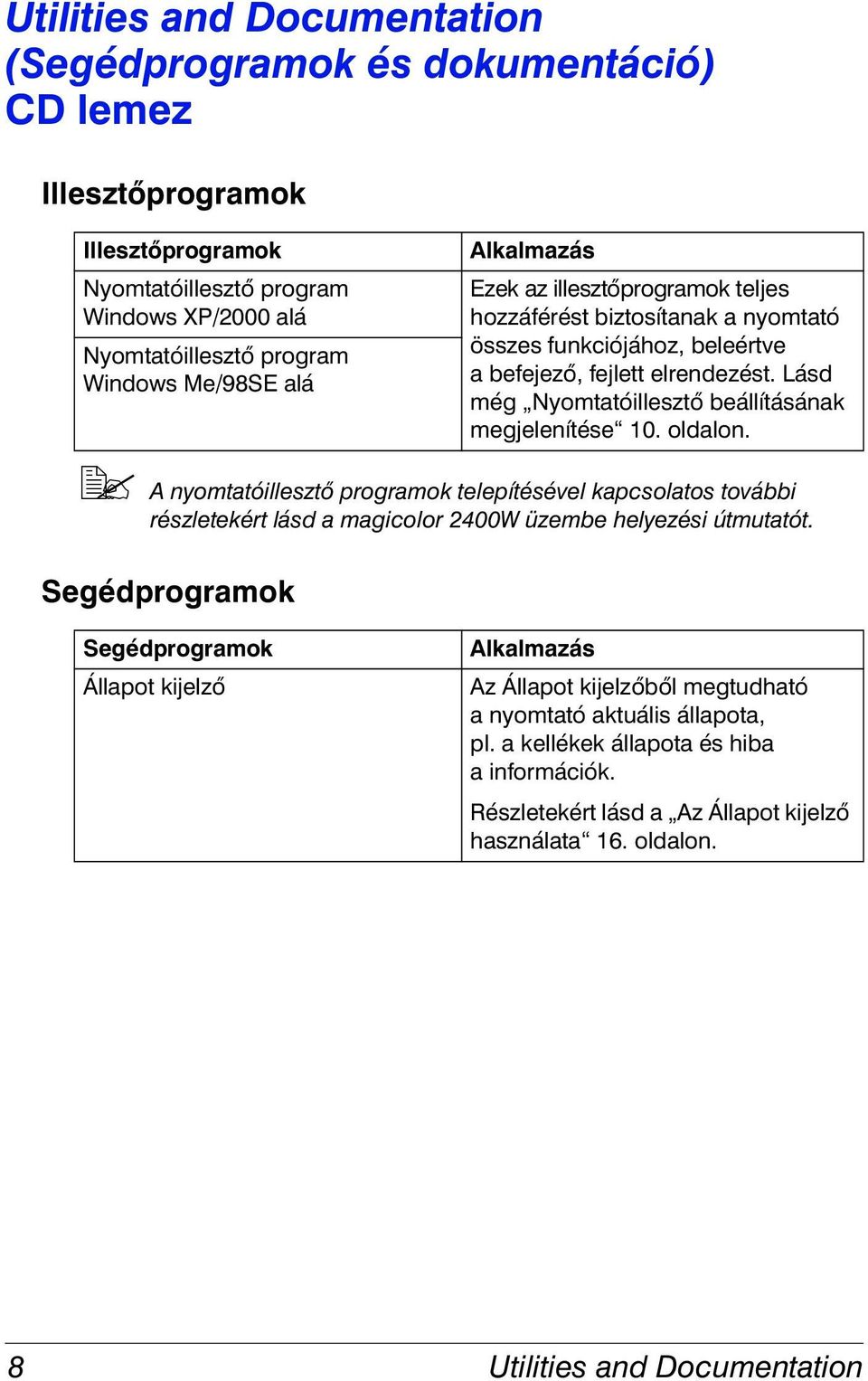

14 Utilities and Documentation (Segédprogramok és dokumentáció) CD lemez Illesztőprogramok Illesztőprogramok Nyomtatóillesztő program Windows XP/2000 alá Nyomtatóillesztő program Windows Me/98SE alá Alkalmazás Ezek az illesztőprogramok teljes hozzáférést biztosítanak a nyomtató összes funkciójához, beleértve a befejező, fejlett elrendezést. Lásd még Nyomtatóillesztő beállításának megjelenítése 10. oldalon. "# A nyomtatóillesztő programok telepítésével kapcsolatos további részletekért lásd a magicolor 2400W üzembe helyezési útmutatót. Segédprogramok Segédprogramok Állapot kijelző Alkalmazás Az Állapot kijelzőből megtudható a nyomtató aktuális állapota, pl. a kellékek állapota és hiba a információk. Részletekért lásd a Az Állapot kijelző használata 16. oldalon. 8 Utilities and Documentation

15 Rendszerkövetelmények! Személyi számítógép Celeron 333 MHz vagy jobb javasolt! Operációs rendszer Microsoft Windows XP Home Edition/Professional, Windows 2000 Professional, Windows Me, Windows 98SE! Szabad merevlemez terület Kb. 128 MB szabad merevlemez terület a nyomtatóillesztő programhoz és az Állapot kijelzőhöz Kb. 128 MB szabad merevlemez terület a képfeldolgozáshoz! RAM Több, mint az operációs rendszerhez javasolt! CD/DVD olvasó! I/O interfész USB 2.0 kompatibilis port "# Egyes esetekben, amikor a nyomtató az USB 1.1 porton keresztül csatlakozik, nem lehet 2400 x 600 dpi felbontásban nyomtatni. A nyomtató az USB 2.0 port használata esetén támogatja a dpi felbontású nyomtatást. "# Ezt a nyomtatót nem lehet megosztott nyomtatóként használni. Az illesztőprogram opcióinak és alapértékeinek kiválasztása Mielőtt nyomtatójával megkezdené a munkát, azt tanácsoljuk, hogy ellenőrizze/változtassa meg a nyomtató alapbeállításait. 1 A következők szerint válassza ki az illesztőprogram tulajdonságai pontot: Windows XP A Start menüben válassza ki a Nyomtatók és Faxok pontot, hogy megjelenjen a Nyomtatók és Faxok mappa. A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 2400W nyomtatóikonra és válassza ki a Nyomtatási tulajdonságok pontot. Windows 2000 A Start menüben válassza ki a Beállítsok pontot, majd a Nyomtatók pontot, hogy megjelenjen a Nyomtatók mappa. A jobboldali Rendszerkövetelmények 9

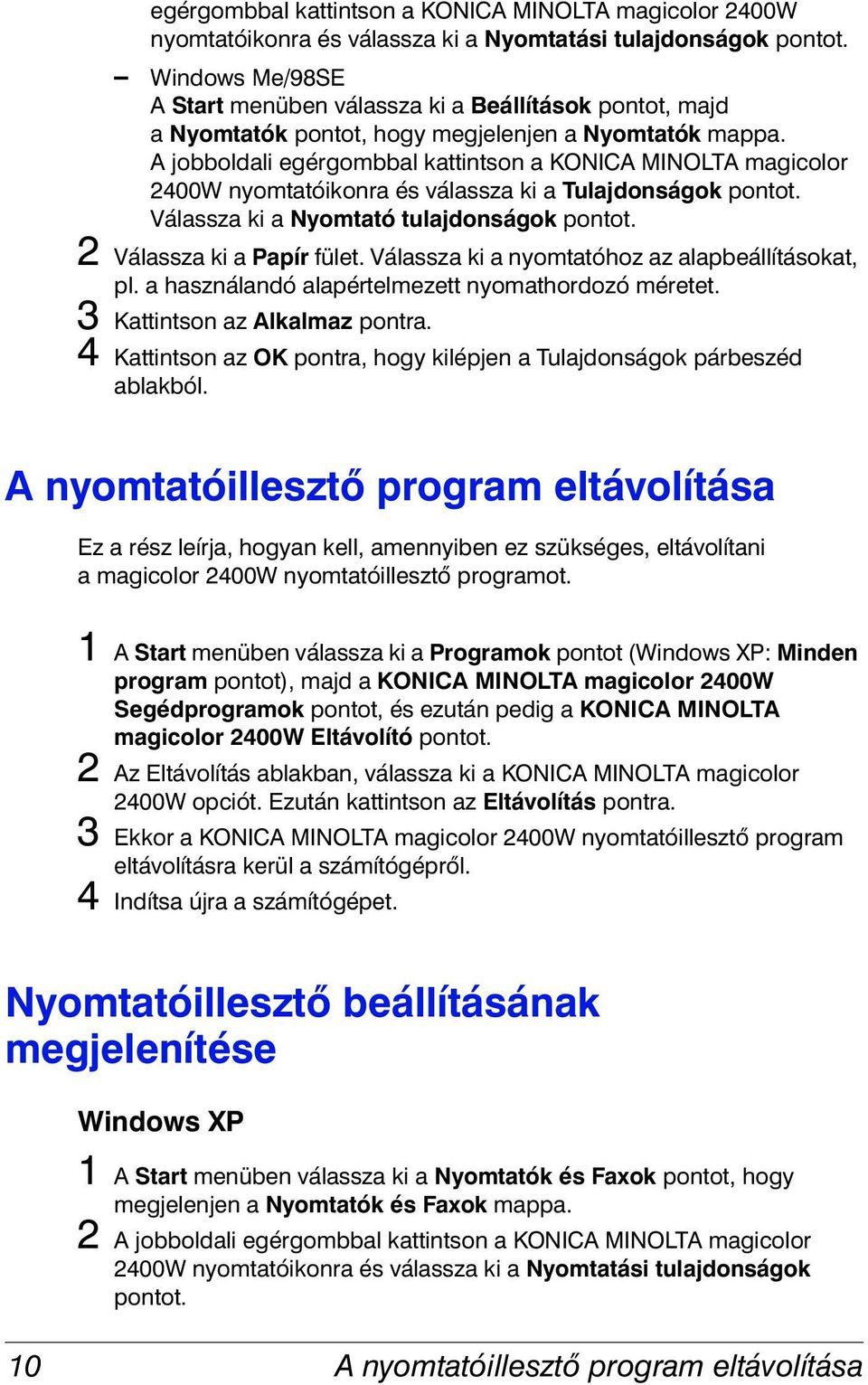

16 egérgombbal kattintson a KONICA MINOLTA magicolor 2400W nyomtatóikonra és válassza ki a Nyomtatási tulajdonságok pontot. Windows Me/98SE A Start menüben válassza ki a Beállítások pontot, majd a Nyomtatók pontot, hogy megjelenjen a Nyomtatók mappa. A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 2400W nyomtatóikonra és válassza ki a Tulajdonságok pontot. Válassza ki a Nyomtató tulajdonságok pontot. 2 Válassza ki a Papír fület. Válassza ki a nyomtatóhoz az alapbeállításokat, pl. a használandó alapértelmezett nyomathordozó méretet. 3 Kattintson az Alkalmaz pontra. 4 Kattintson az OK pontra, hogy kilépjen a Tulajdonságok párbeszéd ablakból. A nyomtatóillesztő program eltávolítása Ez a rész leírja, hogyan kell, amennyiben ez szükséges, eltávolítani a magicolor 2400W nyomtatóillesztő programot. 1 A Start menüben válassza ki a Programok pontot (Windows XP: Minden program pontot), majd a KONICA MINOLTA magicolor 2400W Segédprogramok pontot, és ezután pedig a KONICA MINOLTA magicolor 2400W Eltávolító pontot. 2 Az Eltávolítás ablakban, válassza ki a KONICA MINOLTA magicolor 2400W opciót. Ezután kattintson az Eltávolítás pontra. 3 Ekkor a KONICA MINOLTA magicolor 2400W nyomtatóillesztő program eltávolításra kerül a számítógépről. 4 Indítsa újra a számítógépet. Nyomtatóillesztő beállításának megjelenítése Windows XP 1 A Start menüben válassza ki a Nyomtatók és Faxok pontot, hogy megjelenjen a Nyomtatók és Faxok mappa. 2 A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 2400W nyomtatóikonra és válassza ki a Nyomtatási tulajdonságok pontot. 10 A nyomtatóillesztő program eltávolítása

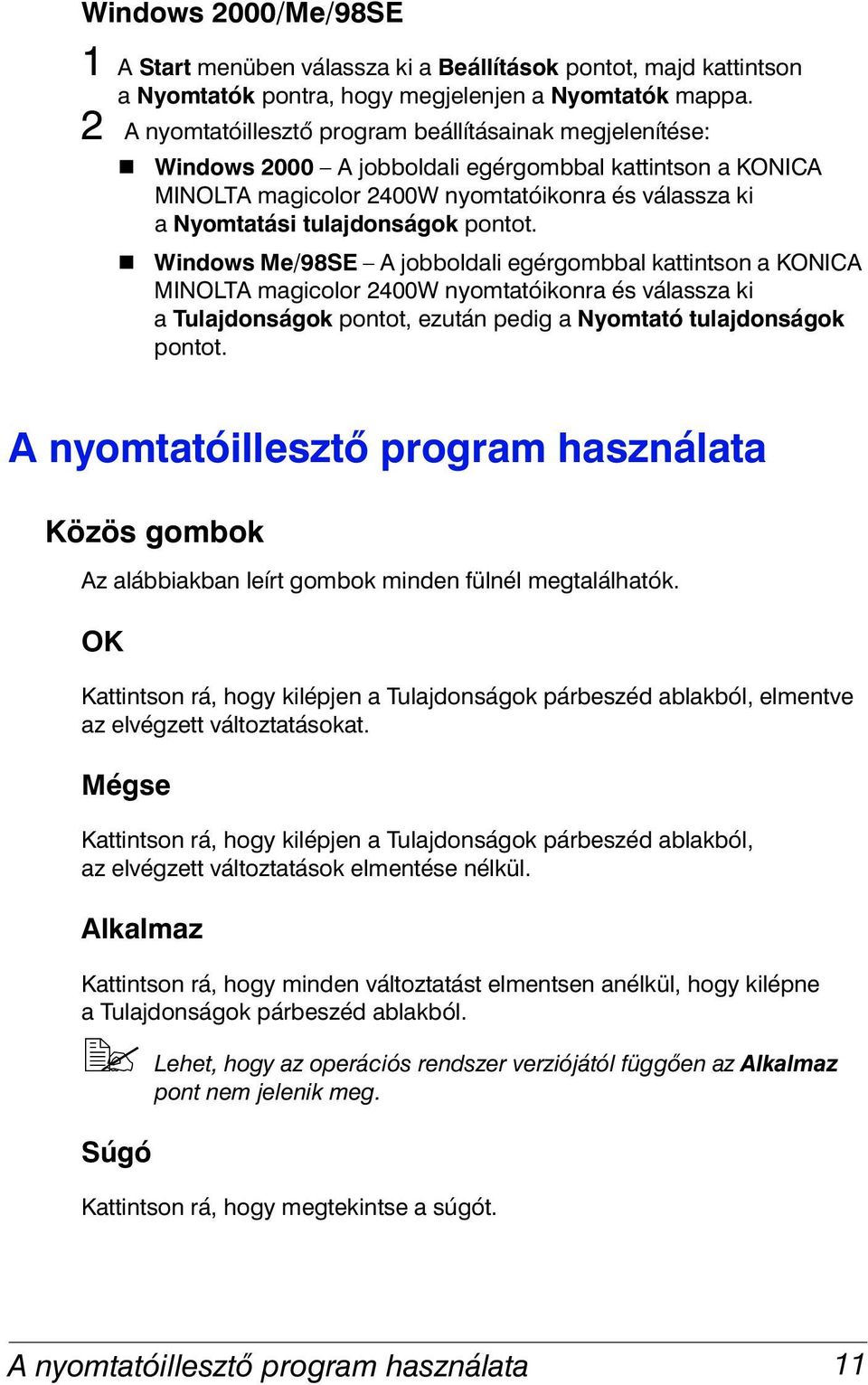

17 Windows 2000/Me/98SE 1 A Start menüben válassza ki a Beállítások pontot, majd kattintson a Nyomtatók pontra, hogy megjelenjen a Nyomtatók mappa. 2 A nyomtatóillesztő program beállításainak megjelenítése:! Windows 2000 A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 2400W nyomtatóikonra és válassza ki a Nyomtatási tulajdonságok pontot.! Windows Me/98SE A jobboldali egérgombbal kattintson a KONICA MINOLTA magicolor 2400W nyomtatóikonra és válassza ki a Tulajdonságok pontot, ezután pedig a Nyomtató tulajdonságok pontot. A nyomtatóillesztő program használata Közös gombok Az alábbiakban leírt gombok minden fülnél megtalálhatók. OK Kattintson rá, hogy kilépjen a Tulajdonságok párbeszéd ablakból, elmentve az elvégzett változtatásokat. Mégse Kattintson rá, hogy kilépjen a Tulajdonságok párbeszéd ablakból, az elvégzett változtatások elmentése nélkül. Alkalmaz Kattintson rá, hogy minden változtatást elmentsen anélkül, hogy kilépne a Tulajdonságok párbeszéd ablakból. "# Lehet, hogy az operációs rendszer verziójától függően az Alkalmaz pont nem jelenik meg. Súgó Kattintson rá, hogy megtekintse a súgót. A nyomtatóillesztő program használata 11

18 Egyszerű beállítás Az aktuális beállítások elmentéséhez írjon be egy nevet, majd kattintson a Mentés gombra. Ezután az elmentett beállításokat ki lehet választani a legördülő listából. A legördülő listából válassza ki a Alapértelmezett pontot, hogy az összes fülnél alapállapotba állítsa a funkciókat, hogy azok az alapértelmezett értékeket mutassák. Lapelrendezés Jelölje be ezt az opciógombot, hogy megjelenítse a lapelrendezés mintáját az ábraterületen. Nyomtatóábra Jelölje be ezt az opciógombot, hogy az ábraterületen megjelenítse a nyomtató képét (az összes felszerelt kiegészítővel). Beállítás fül A Beállítás fül lehetővé teszi, hogy! Egy lapra több oldalt nyomtasson ki a dokumentumból (többoldalas nyomtatás)! Vízjelet helyezzen el a nyomtatott dokumentumra! Egyedi vízjelet tervezzen! Meghatározza a kétoldalas és füzet nyomtatást! A Manuális duplex nyomtatás Útmutató papírjának nyomtatását! Meghatározza a másolatok számát! Bekapcsolja, illetve kikapcsolja a nyomtató rendező funkcióját! Overlay formátum fájl használatával nyomtasson! Overlay formátum fájlt hozzon létre/szerkesszen 12 A nyomtatóillesztő program használata

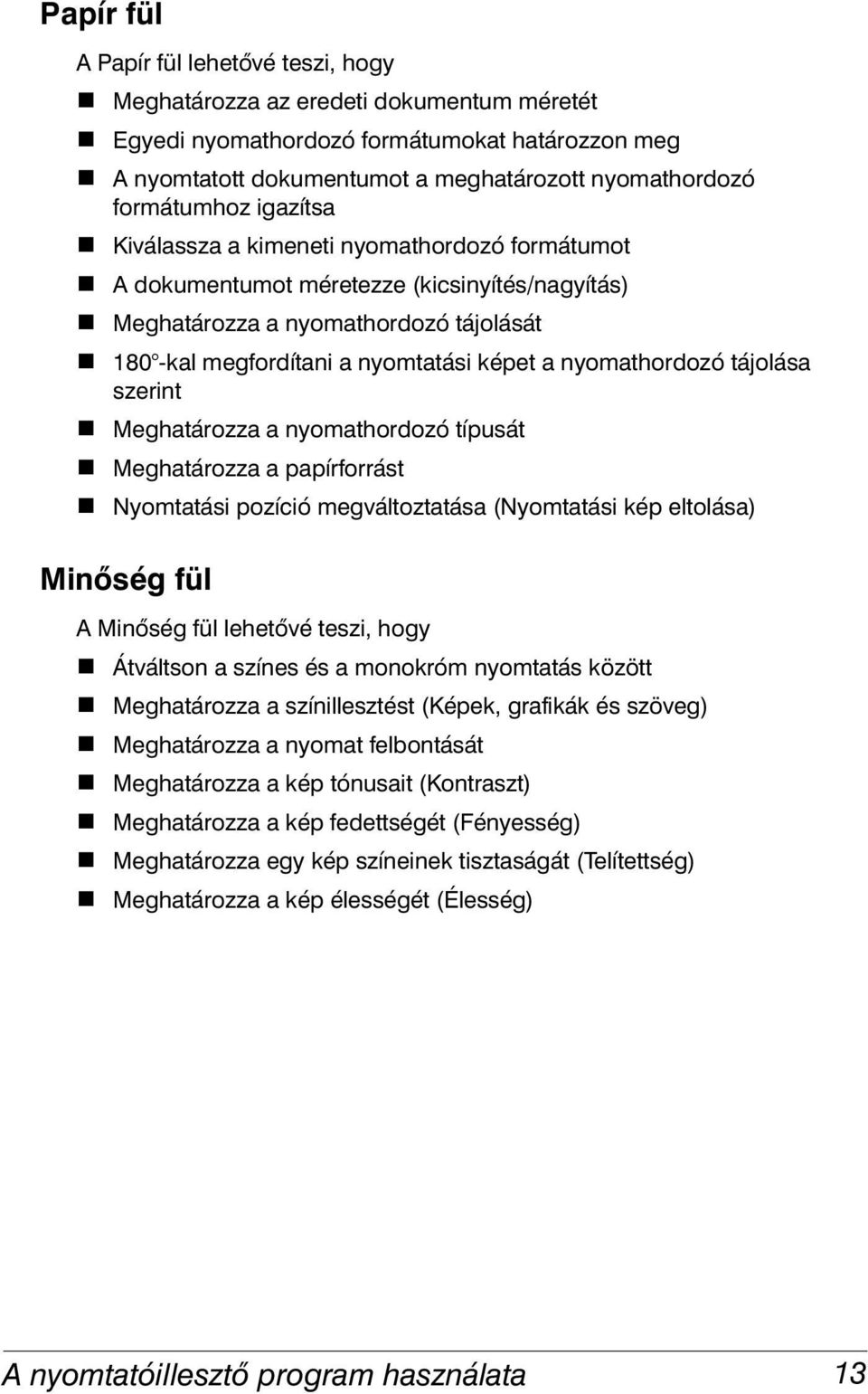

19 Papír fül A Papír fül lehetővé teszi, hogy! Meghatározza az eredeti dokumentum méretét! Egyedi nyomathordozó formátumokat határozzon meg! A nyomtatott dokumentumot a meghatározott nyomathordozó formátumhoz igazítsa! Kiválassza a kimeneti nyomathordozó formátumot! A dokumentumot méretezze (kicsinyítés/nagyítás)! Meghatározza a nyomathordozó tájolását! 180 -kal megfordítani a nyomtatási képet a nyomathordozó tájolása szerint! Meghatározza a nyomathordozó típusát! Meghatározza a papírforrást! Nyomtatási pozíció megváltoztatása (Nyomtatási kép eltolása) Minőség fül A Minőség fül lehetővé teszi, hogy! Átváltson a színes és a monokróm nyomtatás között! Meghatározza a színillesztést (Képek, grafikák és szöveg)! Meghatározza a nyomat felbontását! Meghatározza a kép tónusait (Kontraszt)! Meghatározza a kép fedettségét (Fényesség)! Meghatározza egy kép színeinek tisztaságát (Telítettség)! Meghatározza a kép élességét (Élesség) A nyomtatóillesztő program használata 13

20

21 Az Állapot kijelző használata 3

22 Az Állapot kijelző használata Bemutatkozás Az Állapotellenőrző megmutatja a nyomtató (és a kellékek) aktuális állapotát leíró információkat és lehetővé teszi különböző beállítások megadását, mint például annak az időintervallumnak a meghatározását, amelyiknek elteltével a nyomtató Energiatakarékos üzemmódba megy át. Az Állapot kijelző és a Kellékállapot kijelzés megnyitása Az Állapot kijelző megnyitásához használja valamelyik lépést az alábbiak közül.! Windows XP A Start menüben válassza ki a Minden program pontot, majd a KONICA MINOLTA magicolor 2400W Segédprogramok pontot, ezután pedig a KONICA MINOLTA magicolor 2400W Allapotellnőrző pontot.! Windows 2000/Me/98SE A Start menüben válassza ki a Programok pontot, majd a KONICA MINOLTA magicolor 2400W Segédprogramok pontot, ezután pedig a KONICA MINOLTA magicolor 2400W Allapotellnőrző pontot. Az Állapotkijező ablak méretének váltogatása! A Kijelzés menüben válassza ki a Kicsinyítés pontot, hogy az ablak méretét csökkentse.! A Kijelzés menüben válassza ki a Nagyítás pontot, hogy az ablak méretét növelje. Az Állapot kijelző használata! Amikor a jobboldali nyomtatóábra háttere zöld, akkor a nyomtató készenléti üzemmódban van, vagy a feladat normálisan nyomtatódik.! Amikor a jobboldali nyomtatóábra háttere piros vagy sárga, akkor hiba keletkezett és a feladat félbeszakadt. A baloldali párbeszéd ablakban látható a nyomtató állapota és a hibaüzenet. A funkcióterület magába foglalja az alábbiakat:! Nyomtatóállapot Szöveges üzenetben jeleníti meg a nyomtató aktuális működési állapotát.! Hogyan kell visszaállítani Elmagyarázza, hogy mit kell tenni annak érdekében, hogy a problémát megszüntesse és a nyomtatót visszaállítsa nyomtatási állapotába.! Felhívás Szöveges üzenetben hívja fel a figyelmet a feltételekre, pl. hogy a festékező modul kifogyóban van. 16 Az Állapot kijelző használata

23 ! Nyomtatóállapot ábra A nyomtatót grafikusan formában ábrázolja és jelzi, hogy hol van a hiba.! Nyomtatási állapot Az aktuális nyomtatási feladat állapotát jeleníti meg.! Felugró üzenet kiválasztása Lehetővé teszi, hogy kiválassza, hogy milyen üzenete(ke)t szeretne előtérbe hozni, amikor egy rendkívüli esemény megtörténik a nyomtatóval.! Nyomtató kiválasztása Lehetővé teszi az Állapotellenőrzőben egy adott nyomtató kiválasztását, amennyiben a nyomtatóhoz több magicolor 2400W csatlakozik. Egyébként, ha a Bekapcsoláskor jelölőnégyzet ki van választva, az Állapotellenőrző a nyomtató bekapcsolásakor elindul.! Nyomtató információ Lehetővé teszi, hogy különböző információkat ellenőrizhessen, pl. A kinyomtatott lapok számát.! Kellékek álapota Megjeleníti minden egyes festékező modul (körülbelüli maradmennyiség százalékban) használtsági állapotát.! Űzemmód kiválasztása Lehetővé teszi az alábbiak specifikálását: $ Automatikus folytatás: Amennyiben az Automatikus folytatás jelölőnégyezet be van jelölve, a nyomtatás akkor is folytatódik, amennyiben a nyomtatóillesztő programban beállított nyomathordozó formátum más, mint amilyen az adagolóegységbe betöltött nyomathordozó formátuma. $ Automatikus festékező modul csere: Itt kerül meghatározásra, hogy egy festékező modul kiürülése után a nyomtatás leáll vagy folytatódik. Amennyiben be van jelölve az Automatikus festékező modul csere jelölőnégyezet, a nyomtatás egy festékező modul kiürülése után a leáll és az adott festékező modul elfordul, hogy ki lehessen cserélni. $ Energiatakarékos: Meghatározza annak az időintervallumnak a hosszát, amelyiknek elteltével a nyomtató Energiatakarékos üzemmódba megy át.! Bekapcsoláskori teszt Végrehajt egy AIDC (Automatikus képdenzitás ellenőrzés) kalibrálást.! Nyomtató állapotleíró lap Kinyomtatja a vezérlőpanel fényjelzői által kijelzett üzenetek listáját és a hibaüzenet listát.! Konfigurációs oldal nyomtatása Kinyomtatja a konfigurációs oldalt. Az Állapot kijelző használata 17

24 Az Állapot kijelző riasztásainak felismerése Amikor az Állapot kijelző problémát érzékel, akkor a Windows Tálcán lévő ikon zöldről sárgára vagy pirosra változik, a nyomtatóprobléma súlyosságától függően. Visszaállítás az Állapot kijelző riasztásból Amikor az Állapot kijelző értesíti Önt a nyomtatási problémáról, akkor kattintson kétszer a Windows Tálcán lévő ikonra, hogy megnyissa az Állapot kijelzőt. Az Állapot kijelző azonosítja a keletkezett hibát. Az Állapot kijelző bezárása Az Állapot kijelző Fájl menüje bezáráshoz válassza ki a Kilépés pontot. "# Amennyiben rákattint az Állapot kijelző ablak jobb felső sarkában található X gombra, hogy az ablakot becsukja, akkor az Állapot kijelző továbbra is rendelkezésre fog állni a Tálca jobb alsó részében. Kattintson kétszer az ikonra, hogy az Állapot kijelző ablakot ismételten megnyissa. "# Az Állapotellenorzo program bezárása után várjon legalább 5 másodpercet, mielott újra elindítaná! 18 Az Állapot kijelző riasztásainak felismerése

25 Nyomathordozók 4

26 Nyomathordozók specifikációja Milyen típusú és milyen formátumú nyomathordozókat tölthetek be? Nyomathordozók Nyomathordozó formátumok Hüvelyk Milliméter Normál papír A4 8.2 x ,0 x 297,0 A5 5.9 x ,0 x 210,0 B5 (JIS) 7.2 x ,0 x 257,0 B5 (ISO) 6.9 x ,0 x 250,0 Executive 7.25 x ,0 x 267,0 Folio 8.3 x ,0 x 330,0 Foolscap 8.0 x ,2 x 330,2 Kai x ,0 x 260,0 Legal 8.5 x ,9 x 355,6 Government Legal 8.5 x ,0 x 330,0 Letter 8.5 x ,9 x 279,4 Letter Plus 8.5 x ,9 x 322,3 Statement 5.5 x ,0 x 216,0 UK Quarto 8.0 x ,2 x 254,0 Egyedi, minimum 3.6 x ,0 x 198,0 Egyedi, maximum 8.5 x ,0 x 356,0 A4 fólia 8.2 x ,0 x 297,0 Letter fólia 8.5 x ,9 x 279,4 Japán levelzőlap 3.9 x ,0 x 148,0 C5 boríték 6.4 x ,0 x 229,0 C6 boríték 4.5 x ,0 x 162,0 #10 boríték 4.1 x ,1 x 241,3 DL boríték 4.3 x ,0 x 220,0 Monarch boríték 3.9 x ,0 x 190,5 Vastag papír, fényes papír Csak letter, A4 és kisebb méretű nyomathordozók támogatottak Egyedi, minimum 3.6 x ,0 x 184,0 Egyedi, maximum 8.5 x ,0 x 297,0 "# Az egyedi formátumok beállításánál az értékeket a nyomtató illesztőprogramjából az alábbi táblázatban látható értékhatárok szerint állítsa be. 20 Nyomathordozók specifikációja

27 Nyomathordozó típusok Mielőtt nagy mennyiséget vásárolna valamelyik speciális nyomathordozóból, végezzen egy próbanyomtatást ugyanazzal a nyomathordozóval, és ellenőrizze a nyomatási minőséget. A nyomathordozókat, a nyomtatóba történő betöltésükig, tárolja egyenes, vízszintes felületen az eredeti csomagolóanyagukban. Ellenőrizze a printer.konicaminolta.com weboldalt a jóváhagyott nyomathordozókkal kapcsolatban. Normál papír Kapacitás 1.tálca Maximum 200 db-ig, a papír súlyától függően Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Normál papír típusa Súly g/m 2 Olyan nyomathordozót használjon, amely Alkalmas a normálpapíros lézernyomtatókhoz, pl. standard papír Megjegyzés Az alább felsorolt típusú nyomathordozókat ne használja. Ezek gyenge nyomtatási minőséget, papírelakadást vagy a nyomtató károsodását eredményezhetik. NE használjon olyan nyomathordozót, mely! Bevonatos felületkezelt (pl. indigós papír, digitálisan fényesített nyomathordozó, kezelt, színezett papír)! Indigós hátlapú! Nem jóváhagyott vasalható nyomathordozó (hőérzékeny papír, hőnyomott papír, vasalható fólia)! Hidegvízzel felvihető papír! Nyomásérzékeny! Kimondottan tintasugaras nyomtatókhoz terveztek (szuper finom papír, fényezett papír, fényes film, levelezőlapok.)! Már más nyomtatóval, fénymásolóval, faxkészülékkel nyomtattak rá! Poros Nyomathordozó típusok 21

28 ! Vizes (vagy nedves) "# A nyomathordozókat tárolja 35% 85%-os relatív páratartalom között. A festékpor nem tapad megfelelően a nedves, vizes papírra! Rétegezett! Öntapadós! Hajtogatott, ráncos, felpöndörödött, dombornyomásos, hullámos vagy gyűrött! Perforált, három lyukkal lyukasztott, vagy tépett! Túl csúszós, túl durva, túl érdes a felülete! A felülete szerkezete (érdessége) különböző az elő és a hátlapon! Túl vékony vagy túl vastag! A lapok statikus elektromosság miatt összeragadtak! Csillámmal bevont vagy aranyozott; túl fénylő! Hőérzékeny vagy nem bírja a fixáló egység hőmérsékletét (180 C)! Szabálytalan alakú (nem téglalap alakú vagy nem derékszögben van vágva)! Ragasztóval, ragasztószalaggal, gemkapoccsal, tűzőgéppel, szalagokkal, horgokkal vagy gombokkal van összeerősítve! Savas! Bármilyen más, nem jóváhagyott nyomathordozó Vastag papír A 90 g/m 2 -nél (24 lb bond) vastagabb papírt vastag papírnak nevezik. Ellenőrizzen minden vastag papír típust, hogy megfelelő nyomatási minőséget érjen el és hogy az ábra ne csússzon el a papíron. Kapacitás 1.tálca Legfeljebb 50 lap vastag papir, a vastagságuktól függően Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Kártyaköteg ( g/m 2 ) típusa Súly g/m 2 NE használjon olyan vastag papírt, amelyik! Bármilyen más nyomathordozóval van összevegyítve az adagolótálcákban (mivel ez papírbetöltési hibát fog okozni) 22 Nyomathordozó típusok

29 Borítékok A borítéknak csak az elülső oldalára (cím oldal) nyomtasson. A boríték egyes részei akár háromrétegűek is lehetnek az elülső oldal, a hátoldal és a ragasztós nyelv. Bármi, amit erre a háromrétegű részre nyomtat, elveszhet vagy nagyon halvány lehet. Kapacitás 1.tálca Legfeljebb 10 boríték, vastagságuktól függően Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Boríték típusa Súly g/m 2 Olyan borítékot használjon, amely! Általános irodai boríték, lézernyomtatáshoz jóváhagyva, átlós illesztésekkel, éles hajlatokkal és szélekkel, valamint szokásos ragasztós nyelvvel "# Mivel a borítékok felfűtött görgőkön keresztül mennek át, a nyelven lévő enyvezett terület odaragadhat. Ha emulzió-alapú ragasztót használ, akkor ez a probléma elkerülhető.! Lézernyomtatáshoz jóváhagyott! Száraz NE használjon olyan borítékot, melynek! Ragadós nyelve van! Ragasztószalag, fémkapocs, gémkapocs, rögzítők vagy leválasztható csík van a ragasztáshoz rajta! Átlátszó ablaka van! Felülete túl durva! Olyan anyagból van, mely megolvad, párolog, elszíneződik vagy veszélyes füstöt bocsát ki! Előragasztott Nyomathordozó típusok 23

30 Címkék Egy címkéket tartalmazó lap nyomtatható lapból (a nyomtatható felület), ragasztóanyagból és hordozólapból áll:! A nyomtatható lap meg kell hogy feleljen a normál papír specifikációjának.! A nyomtatható lap felületének a teljes hordozólapot el kell takarnia, és nem kerülhet át rajta ragasztó a felületre. A címkelapokra folyamatosan nyomtathat. Ez viszont befolyásolhatja a nyomathordozó adagolását, a nyomathordozó minőségének és a nyomtatási környezetnek függvényében. Amennyiben probléma adódik, akkor állítsa le a folyamatos nyomtatást és csak egyenként adagolt lapokra nyomtasson. A címke adatit az alkalmazáson belül formázza meg. Ha elkészült, akkor először egy normál papírra nyomtassa ki az adatokat, hogy ellenőrizhesse az elhelyezkedést. Ellenőrizze az alkalmazás dokumentációját a címkenyomtatással kapcsolatos egyéb információért. Kapacitás 1.tálca Legfeljebb 50 címkelap, vastagságuktól függően Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Címkék típusa Súly g/m 2 Használjon olyan címkelapot, amely! Lézernyomtatókhoz ajánlott NE használjon olyan címkéket, melyeknek! A címkéje könnyedén leválhat a hordozólapról! Olyan hordozó lapja van, mely elvált vagy a ragasztó kikerült a felületére "# A címkék beragadhatnak a fixáló egységbe, aminek következtében leválnak, és ez papírelakadást okozhat.! Elővágott vagy perforált Ne használja OK használható Fényes hordozólapú Teljes oldalú címkék (nem vágott) 24 Nyomathordozó típusok

31 Fejléces papír A fejléces nyomtatási adatokat az alkalmazáson belül formázza meg. Először nyomtassa ki az adatokat egy normál papírra, hogy ellenőrizhesse az elhelyezést. Kapacitás 1.tálca Legfeljebb 200 lap, méretüktől és vastagságuktól függően Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Fejléces papír típusa Súly g/m 2 Levelezőlapok A levelezőlapokat az alkalmazáson belül formázza meg. Először nyomtassa ki az adatokat egy normál papírra, hogy ellenőrizhesse az elhelyezést. Kapacitás 1.tálca Legfeljebb 50 levelezőlap, vastagságuktól függően Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Levelezőlap típusa Súly g/m 2 Használjon olyan levelezőlapokat! Melyeket lézernyomtatókhoz ajánlanak NE használjon olyan levelezőlapot, amelyik! Bevonatos! Tintasugaras nyomtatókhoz tervezetek! Elővágott vagy perforált! Előnyomott vagy többszínű (papírelakadást okozhat) "# Amennyiben a levelezőlap görbült, egyengesse ki az elgörbült részt mielőtt az 1.tálcába tenné. Nyomathordozó típusok 25

32 ! Hajtogatott vagy gyűrött Fóliák "# Ne pörgesse át a fóliákat betöltés előtt. Ez statikus elektromosságot eredményez, ami nyomtatási hibákat okozhat. "# Amennyiben puszta kézzel fogja meg a fólia felületét, akkor a nyomtatási minőség gyengülhet. "# A nyomathordozó útvonalát tartsa tisztán. A fóliák különösen érzékenyek a piszkos nyomathordozó útvonalra. Amennyiben árnyékok vannak a lapok alsó vagy felső részén, akkor lásd a 6. féjezet, A nyomtató karbantartása. "# A fóliákat amilyen gyorsan csak lehet, távolítsa el a kimeneti tálcáról, hogy elkerülje a statikus elektromossággal való feltöltődésüket. Fóliákra folyamatosan nyomtathat. Ez azonban hatással lehet a nyomathordozó adagolásának módjára, a nyomathordozó minőségétől, a statikus feltöltődéstől és a nyomtatási környezettől függően. A fóliára nyomtatandó adatokat formázza meg az alkalmazáson belül. Először nyomtassa ki az adatokat egy normál papírra, hogy ellenőrizze az elhelyezést. "# Amennyiben problémás a 50 fólia adagolása, akkor próbáljon egyszerre csak 1-10 fóliát betölteni. Ha egyszerre több fóliát tölt be, akkor azok feltöltődhetnek statikus elektromossággal, és ez adagolási problémákat okozhat. Kapacitás 1.tálca Legfeljebb 50 fólia, vastagságuktól függően Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Fólia típusa 26 Nyomathordozó típusok

33 Olyan fóliát használjon, amelyik! Lézernyomtatáshoz jóváhagyott NE használjon olyan fóliákat, amelyeknek! Elektrosztatikus töltésük van, ettől összetapadhatnak! Tintasugaras nyomtatókhoz tervezettek Fényes papír Használat előtt mindig próbálja ki a fényezett papírokat, ezzel biztosítani tudja az elfogadható minőséget és azt, hogy az ábra ne tolódjon el. Kapacitás 1.tálca Maximum 50 db-ig, a papír vastagságától függően Tájolás Nyomtatandó oldallal felfelé Nyomathordozó Fényes típusa NE használjon olyan fényes papírt, amelyik! Bármilyen más nyomathordozóval vegyesen van betöltve a tálcába (ez papírelakadást fog eredményezni)! Tintasugaras nyomtatókhoz tervezetek Mi a garantált nyomtatható terület? A nyomtatható terület az összes nyomathordozó esetében maximum 4 mm a nyomathordozó szélétől minden oldalon. Mindegyik nyomathordozó formátumnak sajátos nyomtatható területe van, melyre a nyomtató tisztán, torzítás nélkül nyomtathat. Ezt a területet mind a hardver (a nyomathordozó fizikai mérete és a nyomtató által kívánt margók), mind a szoftver (a teljes oldalhoz rendelkezésre álló puffer memóriamennyiség) korlátozza. A garantált nyomtatható terület az összes nyomathordozó formátum esetében maximum 4 mm-re van a nyomathordozó szélétől minden oldalon. "# Amikor legal formátumú nyomathordozóra színesen nyomtat, az alsó margó 10,4 mm. "# Fényezett kartonra történo nyomtatás esetén a felso margó 10 mm. a a a Nyomtatható Terület a = 4 mm a = 0a = 0.157" (4 mm) a Nyomathordozó típusok 27

34 Nyomtatható terület Borítékok A borítékoknak van egy nem garantált területe a nyelven, ez borítéktípusonként változhat. "# A boríték nyomtatási tájolását az alkalmazásban kell meghatározni Nem nyomtatható terület 4 mm Nem garantált terület Garantált terület Lapmargók A margókat az alkalmazáson belül kell beállítani. Néhány alkalmazásban lehetséges az egyedi lapformátum és margók beállítása, míg másokban csak szabványos lapformátumok és margók vannak, melyekből választhat. Amennyiben szabványos formátumot választ, lehet, hogy a kép egy részét elveszíti (A nyomtatható terület korlátozásának köszönhetően). Amennyiben az alkalmazásban beállíthat egyedi lapméretet, akkor az optimális eredmény elérése érdekében a meghatározáskor maradjon a megadott nyomtatható területen belül. 28 Nyomathordozó típusok

35 Nyomathordozó betöltése Hogyan töltsek be nyomathordozót? Amennyiben papírt használ, távolítsa el a kötegből az alsó és a felső lapot. Egy kb. 200 lapos köteget vegyen kezébe, pörgesse át betöltés előtt a köteget, hogy megakadályozza a statikus elektromossággal történő feltöltődést. "# A fóliákat ne pörgesse át. Megjegyzés Bár ezt a nyomtatót úgy tervezték, hogy széleskörű nyomathordozó típusokra legyen képes nyomtatni, nem arra szánták, hogy kizárólagosan egyféle nyomathordozó típusra nyomtasson, kivéve a normál papírt. Ha a normál papíron kívül folyamatosan más nyomathordozóra nyomtat (pl. borítékok, címkék, vastag papír vagy fóliák), akkor ez káros hatással lehet a nyomtatási minőségre vagy csökkentheti a nyomtatómű élettartamát. Amikor újra betölti a nyomathordozókat, akkor először távolítsa el az összes olyan nyomathordozót, amelyik az adagolótálcában maradt. Rakja össze az új nyomathordozókkal, egyengesse ki a köteg széleit, majd töltse be a nyomtatóba. Ne töltsön be különböző típusú nyomathordozókat egy adagoló egységbe, ez ez papírelakadást fog eredményezni! 1.tálca (univerzális) Az 1.tálcából nyomtatható nyomathordozók típusával és formátumával kapcsolatos további tájékoztatásért lásd a Nyomathordozók specifikációja 20. oldalon. Normál papír betöltése 1 Nyissa ki az 1.tálcát! Nyomathordozó betöltése 29

36 2 Húzza szét a lapterelőket, hogy több hely legyen közöttük. 3 Töltse be a tálcába a nyomathordozót nyomtatandó oldalával felfelé. "# Ne töltsön be többet a betöltési határoló jelnél. A tálcába egyszerre maximum 200 lap (80 g/m 2 ) normál papír tölthető be. 30 Nyomathordozó betöltése

37 4 Csúsztassa a lapterelőket teljesen a nyomathordozó széleihez. További nyomathordozók Amikor a normál papíron kívül más nyomathordozót tölt be, állítsa be az optimális nyomtatási minőség elérése érdekében a nyomathordozó típusát (például Boríték, Címke, Vastag papír, Kártyaköteg vagy Fóliák) a nyomtatóillesztő programban. Borítékok betöltése 1 Nyissa ki az 1.tálcát! 2 Vegye ki a tálcából az összes benne lévő nyomathordozót. Nyomathordozó betöltése 31

38 3 Húzza szét a lapterelőket, hogy több hely legyen közöttük. 4 Helyezze a borítékköteget a tálcába úgy, hogy a ragasztós nyelvrész alul legyen. "# Mielőtt betöltené a borítékokat, egy sima felületen nyomja össze a köteget, hogy az összes levegőt eltávolítsa a borítékokból. Győződjön meg arról, hogy a ragasztós nyelvek teljesen be legyenek hajlítva, mert egyébként a borítékok összegyűrődhetnek vagy papírelakadást okozhatnak. "# Egyszerre maximum 10 borítékot lehet betölteni a tálcába. "# Az olyan borítékokat, melyeknek a ragasztós nyelve a hosszabbik oldal mentén van, töltse be úgy, hogy a ragasztós fül a nyomtató hátoldala felé helyezkedjen el. 32 Nyomathordozó betöltése

39 5 Csúsztassa a lapterelőket teljesen a borítékok széleihez. 6 Húzza meg a kart és utána nyissa ki a felső fedelet! "# Amennyiben a kimeneti tálcában papír található akkor húzza ki, majd a felső fedél kinyitása előtt hajlítsa fel a kimeneti tálcát! "# Ne érintse meg a képátíró szalagmodult! Nyomathordozó betöltése 33

40 7 Emelje fel a fixáló egység elválasztó karjait! 8 Óvatosan csukja be a felső fedelet!!" Mielőtt borítéktól eltérő nyomathordozóra nyomtatna, a nyomtatás előtt hajtsa le a fixáló egységen az elválasztó karokat eredeti pozíciójukba! 34 Nyomathordozó betöltése

41 Címkelapok/levelezőlapok/vastagpapír/fóliák betöltése 1 Nyissa ki az 1.tálcát! 2 Távolítsa el az összes nyomathordozót a tálcából. 3 Húzza szét a lapterelőket, hogy több hely legyen közöttük. 4 Töltse be a tálcába a nyomathordozót nyomtatandó oldalával felfelé. "# Egyszerre maximum 50 lapot lehet betölteni atálcába. Nyomathordozó betöltése 35

42 5 Csúsztassa a lapterelőket teljesen a nyomathordozó széleihez. 36 Nyomathordozó betöltése

43 Manuális Duplex nyomtatás Duplex (kétoldalas) nyomtatáshoz olyan papírt válasszon, mely a legkevésbé áttetsző. A legjobb eredmény elérése érdekében nyomtasson ki egy pár lapot, hogy megbizonyosodjon a minőségről. Manuális duplex nyomtatáshoz csak normál papírt szabad használni. Más típusú papírt nem szabad használni. Hogyan végezzek manuális kétoldalas nyomtatást? 1 A nyomtatóillesztő programban (Beállítás fül/duplex/füzet opció) válassza ki a megfelelő beállítást a Kötés a rövid oldalnál, Kötés a hosszú oldalnál, Füzet baloldali kötéssel vagy Füzet jobboldali kötéssel. "# A manuális kétoldalas nyomtatás útmutatójának kinyomtatásához az első lapra válassza ki a Útmutató papír jelölőnégyzetet és kezdje el a nyomtatást. 2 Az alkalmazás Nyomtatási párbeszéd ablakában válassza ki a szükséges beállításokat és nyomtassa ki az összes oldalt. 3 Távolítsa el a kimeneti tálcából az egy oldalon nyomtatott nyomathordozókat, majd helyezze be azokat az 1.tálcába nyomtatott oldalukkal lefelé! "# Előtte egyengesse ki a kimeneti tálcából eltávolított papírköteg éleit és győződjön meg arról, hogy a papír a tálcába történő betöltés előtt nem görbült. Amennyiben a papírköteg élei nincsenek kiegyenlítve ill. a papír nem sima, az papírelakadást okozhat. 4 Kattintson a számítógépe képernyőjén a Folytat gombra vagy nyomja meg a Cancel (Mégse) gombot (kevesebb mint 5 másodpercre)! A papír hátoldali nyomtatása elkezdődik. "# Amennyiben a duplex nyomtatás alatt papírelakadás történik, a nyomtató papírelakadás elhárítása után nem tudja a nyomtatást onnan folytatni ahol leállt. Ismételje meg a folyamatot a 2. ponttól! Manuális Duplex nyomtatás 37

44 Kimeneti tálca Az összes nyomathordozó a nyomtató tetején található, nyomtatott oldallal lefelé lerakó, kimeneti tálcába kerül. Ennek a kimeneti tárolónak kapacitása kb. 200 lap (A4/Letter) 80 g/m 2 súlyú papír. "# Amennyiben a kimeneti tárolóban a nyomathordozók túlságosan magas rétegben kerülnének lerakásra, a nyomtatóban papírelakadás, különösen intenzív papírelgörbülés vagy elektromos feltöltődés keletkezhet. "# A fóliákat, hogy elkerülje a statikus elektromossággal történő feltöltődésüket, távolítsa el a lerakó tálcáról, amilyen gyorsan csak lehet. Nyomathordozók tárolása Hogyan tároljam a nyomathordozókat?! A nyomathordozókat, a nyomtatóba történő betöltésükig, tárolja egyenes, vízszintes felületen az eredeti csomagolóanyagukban. Amennyiben a nyomathordozót hosszú ideig nem becsomagolva tárolja, akkor kiszáradhat vagy túl sok nedvességet szívhat magába, s így papírelakadást okozhat.! Amennyiben a nyomathordozót eltávolítja a csomagolásából, tárolás céljából helyezze vissza eredeti csomagolóanyagában hideg, sötét helyre és vízszintes felületre.! Kerülje a nedvességet, a magas páratartalmat, a közvetlen napfényt, a nagy hőt (35 C felett) és a port.! Ne támassza a nyomathordozót más tárgynak, és ne tárolja függőleges pozícióban. Mielőtt hosszabb ideig tárolt nyomathordozót használna, végezzen előbb egy próba nyomtatást. 38 Kimeneti tálca

45 Kellékek cseréje 5

46 Kellékek cseréje Megjegyzés Amennyiben nem követi az ebben az útmutatóban leírt utasításokat, akkor a jótállás érvényét veszti. Újratöltött festékező modulok Megjegyzés Ne használjon újratöltött festékező modulokat. A jótállás érvényét veszti, amennyiben a nyomtató károsodása vagy a nyomtatási minőségi probléma az újratöltött festékező modul használatából adódik. Az újratöltött festékező modulokból adódó problémákhoz nincs technikai támogatás. A festékező modulokról Nyomtatója négy festékező modult használ: feketét, sárgát, bíbort és ciánt. A festékező modulokkal bánjon óvatosan, hogy festékpor ne szóródjon se a nyomtatóba, se Önre. "# A nyomtatójába csak új festékező modulokat helyezzen be. Amennyiben használt festékező modult helyez be a nyomtatójába, a kijelző üzenet nem fog törlődni és az Állapotellenőrző nem kerül frissítésre. "# A festékpor nem mérgező. Amennyiben festékpor kerül a bőrére, azonnal mossa le hideg vízzel és semleges szappannal. Amennyiben a festékpor ruhájára kerülne, amennyire csak lehet, óvatosan porolja le. Amennyiben a festékpor a ruháján marad, öblítse ki hideg, nem meleg vizben. FIGYELMEZTETÉS Amennyiben a festékpor a szemébe kerülne, azonnal öblítse ki hideg vízzel, majd forduljon orvoshoz. "# Az újrahasznosítással kapcsolatban keresse fel a következő URL-t. USA: Európa: 40 Kellékek cseréje

47 Amikor kicseréli a festékező modult, lásd a következő táblázatot. A legjobb nyomtatási minőség és teljesítmény elérése érdekében csak az alábbi táblázatban felsorolt, az ön nyomtatójához készült, jóváhagyott KONICA MINOLTA festékező modulokat használja! A nyomtatójának pontos típusát és a festékező modul rendelési számát a nyomtató felso fedelének felnyitása után, a nyomtató belsejében található, kellék utánrendelési címkéről állapíthatja meg. Nyomtató típusa Nyomtató azonosító száma AM EU AP JP Festékező modul típusa Festékező modul azonosító száma Standard kapacitású festékező modul Sárga (Y) Standard kapacitású festékező modul Bíbor (M) Standard kapacitású festékező modul Cián (C) Nagykapacitású festékező modul Fekete (K) Nagykapacitású festékező modul Sárga (Y) Nagykapacitású festékező modul Bíbor (M) Nagykapacitású festékező modul Cián (C) Standard kapacitású festékező modul Sárga (Y) Standard kapacitású festékező modul Bíbor (M) Standard kapacitású festékező modul Cián (C) Nagykapacitású festékező modul Fekete (K) Nagykapacitású festékező modul Sárga (Y) Nagykapacitású festékező modul Bíbor (M) Nagykapacitású festékező modul Cián (C) Standard kapacitású festékező modul Sárga (Y) Standard kapacitású festékező modul Bíbor (M) Standard kapacitású festékező modul Cián (C) Nagykapacitású festékező modul Fekete (K) Nagykapacitású festékező modul Sárga (Y) Nagykapacitású festékező modul Bíbor (M) Nagykapacitású festékező modul Cián (C) Standard kapacitású festékező modul Sárga (Y) Standard kapacitású festékező modul Bíbor (M) Standard kapacitású festékező modul Cián (C) Nagykapacitású festékező modul Fekete (K) Nagykapacitású festékező modul Sárga (Y) Nagykapacitású festékező modul Bíbor (M) Nagykapacitású festékező modul Cián (C) Kellékek cseréje 41

48 A festékező modulokat tartsa:! Csomagolásukban, míg készen nem állnak a nyomtatóba történő behelyezésére.! Hűvös, száraz helyen, napfénytől távol (a hő miatt). A maximális tárolási hőmérséklet 35 C és a maximális tárolási páratartalom 85 % (páralecsapódás nélkül). Amennyiben a festékező modult egy hideg helyről egy meleg helyre viszi, akkor páralecsapódás történhet, mely rontja a nyomtatási minőséget. Várjon kb. egy órát a használat előtt, hogy a festékező modul átvegye a környezeti hőmérsékletet.! Szállítás és tárolás közben tartsa vízszintes helyzetben. A festékező modulokat ne állítsa az oldalukra és ne fordítsa fejjel lefelé. A festékpor összeragadhat vagy egyenetlenül fog eloszlani.! Távol sós levegőtől és maró gázoktól, pl. aeroszoloktól. 42 Kellékek cseréje

49 Festékező modul cseréje Megjegyzés Ügyeljen arra, hogy a modul behelyezése alatt a festékpor ne szóródjon ki. Amennyiben festékpor kiszóródik, azonnal törölje le egy puha, száraz ronggyal. Amikor a festékező modul kiürül, a festékező modul fényjelző kigyullad. A festékező modul cseréjéhez kövesse az alábbiakban leírt folyamatot. 1 Ellenőrizze a vezérlő panelen, hogy melyik színű festékező modul üres. Az alábbi példában, a bíbor színű festékező modulon bemutatjuk, hogyan kell a modult kicserélni. "# Amennyiben a Beállításokban az Automatikus festékező modul csere jelölőnégyezet be van jelölve, a nyomtatás a festékező modul kiürülése után leáll és az adott festékező modul elfordul, hogy ki lehessen cserélni. Folytassa a 3. lépéssel. 2 Nyomja meg a Rotate Toner gombot. A bíbor színű festékező modult fényjelzője kialszik és a festékező modult hordozó karusszel elfordul. Miután a bíbor festékező modul beállt abba a pozícióba, hogy ki lehessen cserélni, a fényjelző újból kigyullad. "# Nyomja meg újból a Rotate Toner gombot, hogy a bíbor festékező modul elforduljon abba a pozícióba, hogy ki lehessen cserélni. A Rotate Toner gomb egyes megnyomásával előbb a fekete, majd sárga és a bíbor festékező modul fordul el olyan pozícióba, hogy ki lehessen cserélni. Annak a festékező modulnak, amelyiket így elfordított, hogy ki lehet cserélni, kigyullad a fényjelzője. Kellékek cseréje 43

50 3 Húzza meg a kart és utána nyissa ki a felső fedelet! "# Amennyiben a kimeneti tálcában papír található, akkor húzza ki, majd a felső fedél kinyitása előtt hajlítsa fel a kimeneti tálcát! "# Ne érintse meg a képátíró szalagmodult! 4 Ellenőrizze, hogy a cserélendő festékező modul az elülső pozícióba került, majd nyissa ki az elülső ajtót. "# A festékező modul színét a fogantyú színe és a fogantyúba sajtolt betű jelölés alapján lehet beazonosítani. C (cyan CIÁN), M (magenta BÍBOR), Y (yellow SÁRGA) és K(black FEKETE). 44 Kellékek cseréje

51 5 Húzza ki maga felé a festékező modul fogantyúját, majd húzza ki a festékező modult és távolítsa el. "# Ne próbálja meg elforgatni kezével a festékező modult hordozó karusszelt! Továbbá ne forgassa a karusszelt erőszakkal, mert így a karusszel megsérülhet. Megjegyzés A festékező modult a helyi jogszabályoknak megfelelően dobja ki. A festékező modult ne dobja tűzbe. 6 Készítsen elő egy új festékező modult! 7 A festékező modult rázza meg néhányszor, hogy a festékport egyenletesen eloszlassa. "# Győződjön meg arról, hogy a festékező modul hengerének fedele megfelelően van rögzítve, mielőtt a modult megrázná. Kellékek cseréje 45

52 8 Távolítsa el a festékező modul hengerének fedelét! "# Ne érintse meg és ne karcolja meg a festékező modul hengerét. 9 Illessze helyére mindkét oldalon a festékező modul csapjait és helyezze be a festékező modult! "# Mielőtt behelyezné a festékező modult, győződjön meg arról, hogy a modul színe egyezik a festékező modult hordozó karusszelen található címke színével. 10 Nyomja le a festékező modult, míg az a helyére nem kattan. 46 Kellékek cseréje

53 11 Csukja be az elülső fedelet. 12 Óvatosan csukja le a felső fedelet. "# Miután a fedelet becsukta, a fekete festékező modul elfordul olyan pozícióba, hogy ki lehessen cserélni. A Festékező modult forgató gomb egyes megnyomásával előbb a sárga, majd a bíbor festékező modul fordul el olyan pozícióba, hogy ki lehessen cserélni. "# Amennyiben a Állapotkijelző Üzemmód beállítás ablakában az Automatikus festékező modul csere opció ki van választva, és a festékező modul kicserélése után lecsukja a nyomtató felső fedelét, a következő üres festékező modul a modulcsere pozícióba fordul el. Amennyiben a nyomtatóban már nincsen további üres festékező modul, a nyomtató elkezd melegedni és utána alapállapotba kapcsol, hogy nyomtatásra kész állapotba kerüljön. 13 Nyomja meg a Cancel (Mégse) gombot, és ezzel visszaállítja a nyomtatót és törli az üzenetkijelzőt. "# Amennyiben a felső fedél lecsukása után 30 másodpercen belül nem kerül semmilyen művelet végrehajtásra, a nyomtató automatikusan alaphelyzetbe áll. "# A nyomtató minden festékező modul csere után végrehajt egy kalibrációs ciklust (2 percnél rövidebb ideig tart). Amennyiben egy fedelet ill. ajtót felnyitna, mielőtt a nyomtató alaphelyzetbe állna, a kalibráció leáll és a fedél becsukása után újra elindul. Kellékek cseréje 47

54 Dobmodul cseréje 1 Húzza meg a kart és utána nyissa ki a felső fedelet! "# Amennyiben a kimeneti tálcában papír található akkor húzza ki, majd a felső fedél kinyitása előtt hajlítsa fel a kimeneti tálcát! "# Ne érintse meg a képátíró szalagmodult! 2 Óvatosa húzza ki a dobmodult! Megjegyzés Az elhasználódott dobmodult a helyi előírásoknak megfelelően semmisítse meg. A dobot ne dobja tűzbe, ne égesse el! 48 Kellékek cseréje

55 3 Készítse elő az új dobmodult! "# Ne érintse meg a dobmodul PC dobját! 4 Szerelje be az új dobmodult! Kellékek cseréje 49

56 5 Óvatosan csukja le a felső fedelet. "# A nyomtató a dobmodul csere után végrehajt egy kalibrációs ciklust (2 percnél rövidebb ideig tart). Amennyiben egy fedelet ill. ajtót felnyitna, mielőtt a nyomtató alaphelyzetbe állna, a kalibráció leáll és a fedél becsukása után újra elindul. 50 Kellékek cseréje

57 A nyomtató karbantartása 6

58 A nyomtató karbantartása FIGYELMEZTETÉS Olvasson el figyelmesen minden figyelmeztető és veszélyt jelző címkét, ügyelve arra, hogy kövessen minden utasítást, melyeket azok tartalmaznak. Ezek a címkék a nyomtató ajtajainak belső oldalán és a nyomtató belsejében találhatók. A nyomtató élettartamának megőrzése érdekében nagy gondossággal kezelje a nyomtatót. A durva bánásmód károsíthatja a nyomtatót és a jótállás érvényességének elvesztését vonhatja maga után Amennyiben por vagy papírdarabok maradnak a nyomtató belsejében vagy külső felületén, a nyomtató teljesítménye és a nyomtatás minősége romlani fog. Ezért a nyomtatót rendszeresen tisztítani kell. Tartsa be az alábbi utasításokat. VIGYÁZAT! Mielőtt hozzálátna a nyomtató tisztításához, kapcsolja ki a nyomtatót, húzza ki a hálózati csatlakozó kábelt az aljzatból és távolítsa el a csatlakozókból az összes interfészkábelt. Ne öntsön vizet vagy tisztítószert a nyomtatóba; mert a nyomtató károsodhat és áramütést okozhat. FIGYELMEZTETÉS A fixáló egység nagyon forró. Amikor a jobboldali ajtó nyitva van, a fixáló egység hőmérséklete fokozatosan csökken (kb. 1 óra alatt hűl le).! Legyen óvatos a nyomtató belsejének tisztításakor és a papírelakadás megszüntetésekor, mert a fixáló egység vagy más belső alkatrész forró lehet.! Ne tegyen semmilyen tárgyat a nyomtató tetejére.! A nyomtató tisztításához használjon egy puha ruhát.! Soha ne fújjon tisztítószert közvetlenül a nyomtató felületére. Az a szellőző nyílásokon keresztül bekerülhet a nyomtató belsejébe és ezzel károsíthatja a belső áramköröket.! A nyomtató tisztításánál kerülje a súrolószerek vagy a korróziót okozó anyagok és az oldószereket (pl. alkoholt vagy benzolt) tartalmazó anyagok használatát.! Bármilyen tisztító oldatot használ (például egy gyenge mosogatószert), először mindig próbálja ki a nyomtató felületének egy kis rejtett részén, tesztelje le ezzel a tisztítószer tulajdonságait.! Soha ne használjon éles vagy durva eszközöket, mint például drót vagy műanyag tisztító szivacsot. 52 A nyomtató karbantartása
