1. A gép kicsomagolása

Átírás

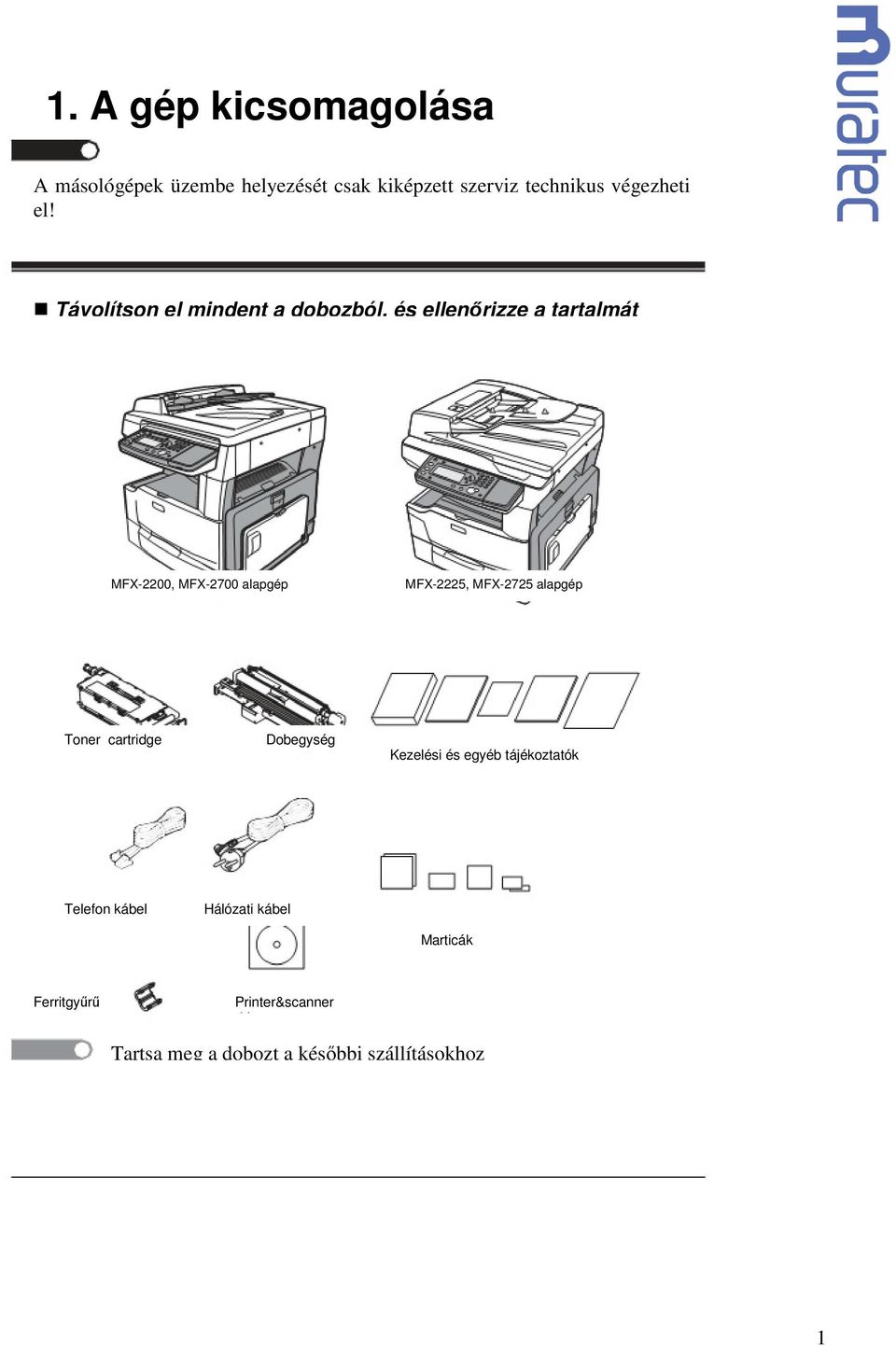

1 1. A gép kicsomagolása A másológépek üzembe helyezését csak kiképzett szerviz technikus végezheti el! Távolítson el mindent a dobozból, és ellenőrizze a tartalmát MFX-2200, MFX-2700 alapgép MFX-2225, MFX-2725 alapgép Toner cartridge Dobegység Kezelési és egyéb tájékoztatók Telefon kábel Hálózati kábel Marticák Ferritgyűrű Printer&scanner driver Tartsa meg a dobozt a későbbi szállításokhoz 1

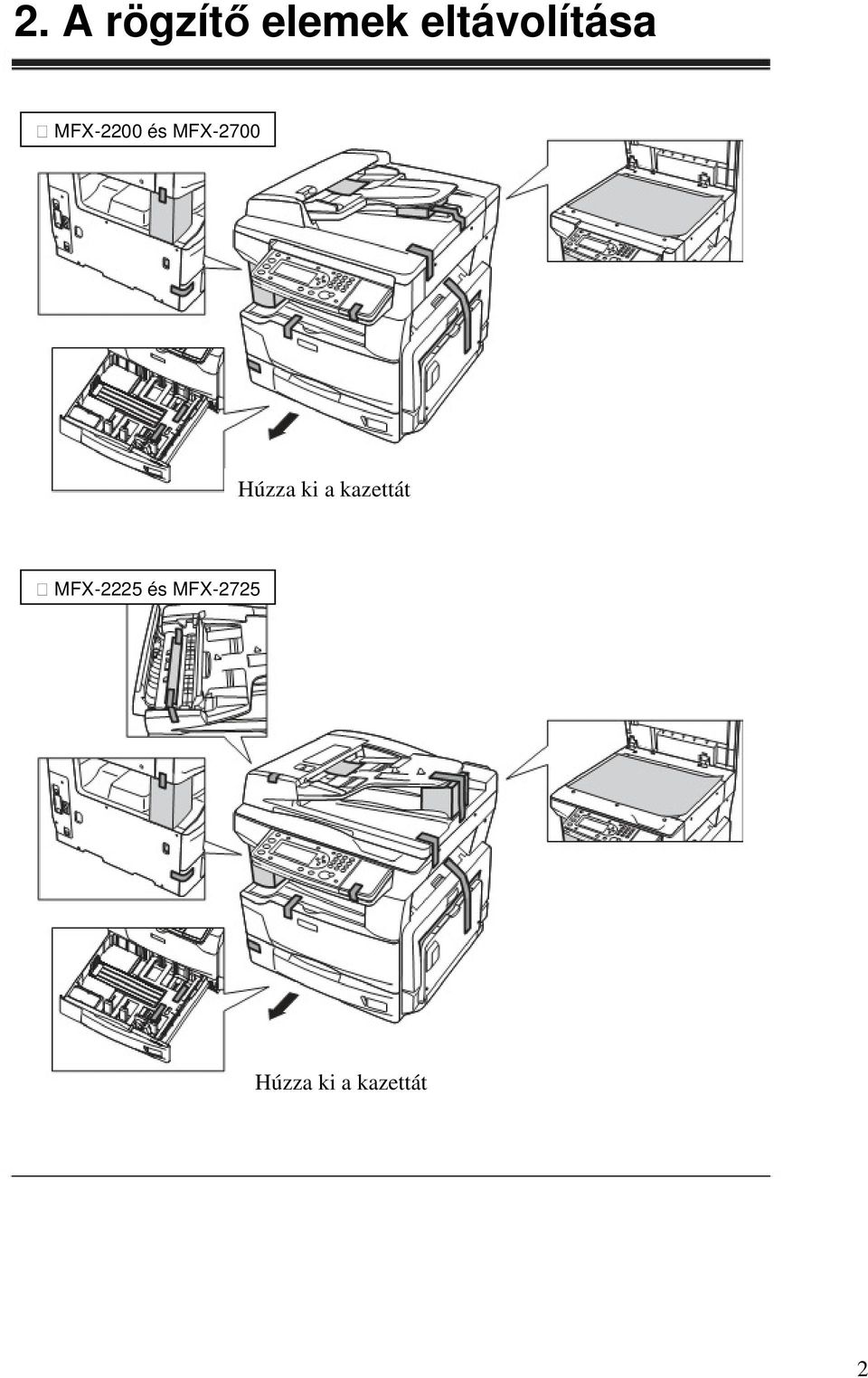

2 2. A rögzítő elemek eltávolítása MFX-2200 és MFX-2700 Húzza ki a kazettát MFX-2225 és MFX-2725 Húzza ki a kazettát 2

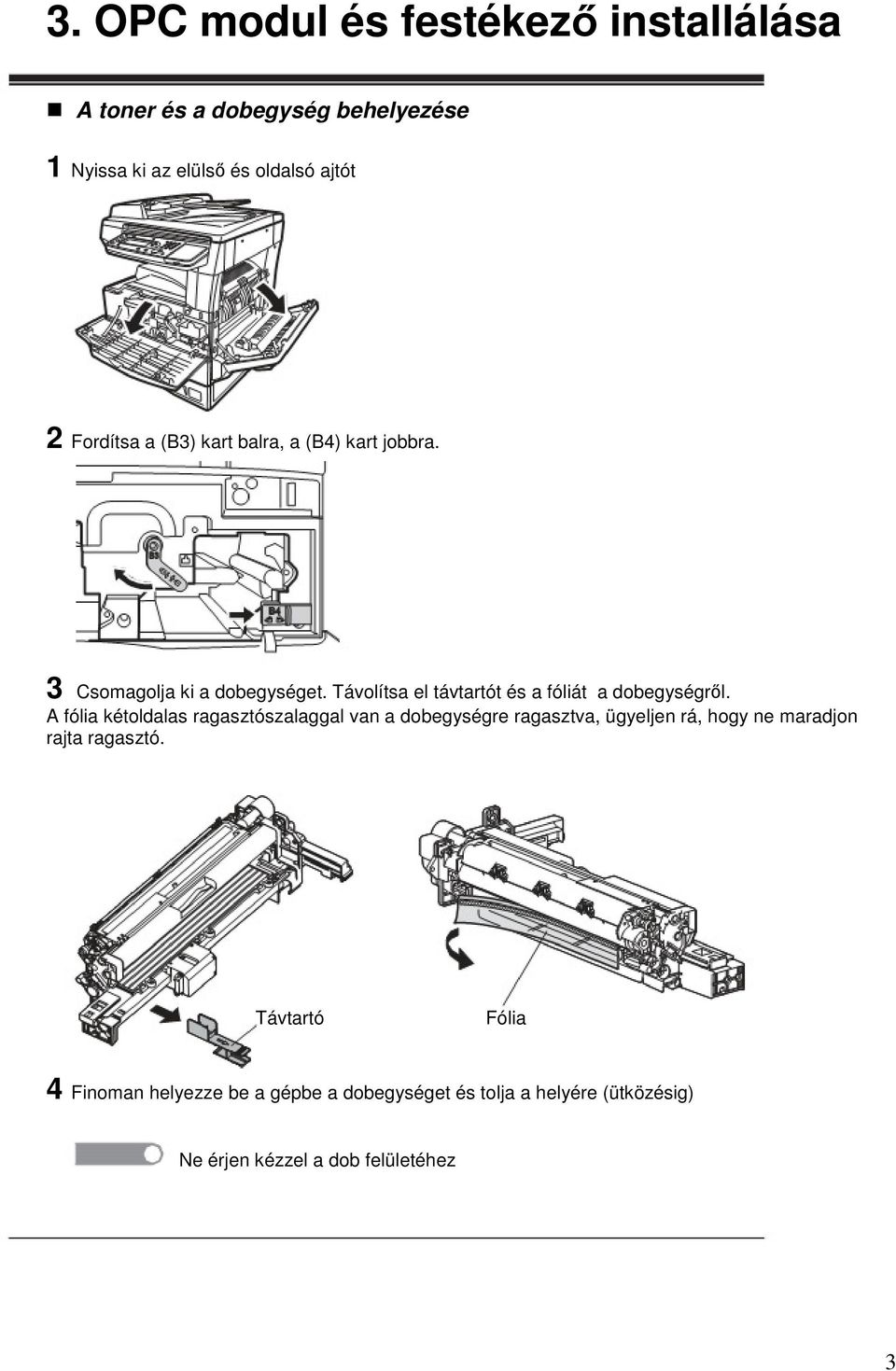

3 3. OPC modul és festékező installálása A toner és a dobegység behelyezése 1 Nyissa ki az elülső és oldalsó ajtót 2 Fordítsa a (B3) kart balra, a (B4) kart jobbra. 3 Csomagolja ki a dobegységet. Távolítsa el távtartót és a fóliát a dobegységről. A fólia kétoldalas ragasztószalaggal van a dobegységre ragasztva, ügyeljen rá, hogy ne maradjon rajta ragasztó. Távtartó Fólia 4 Finoman helyezze be a gépbe a dobegységet és tolja a helyére (ütközésig) Ne érjen kézzel a dob felületéhez 3

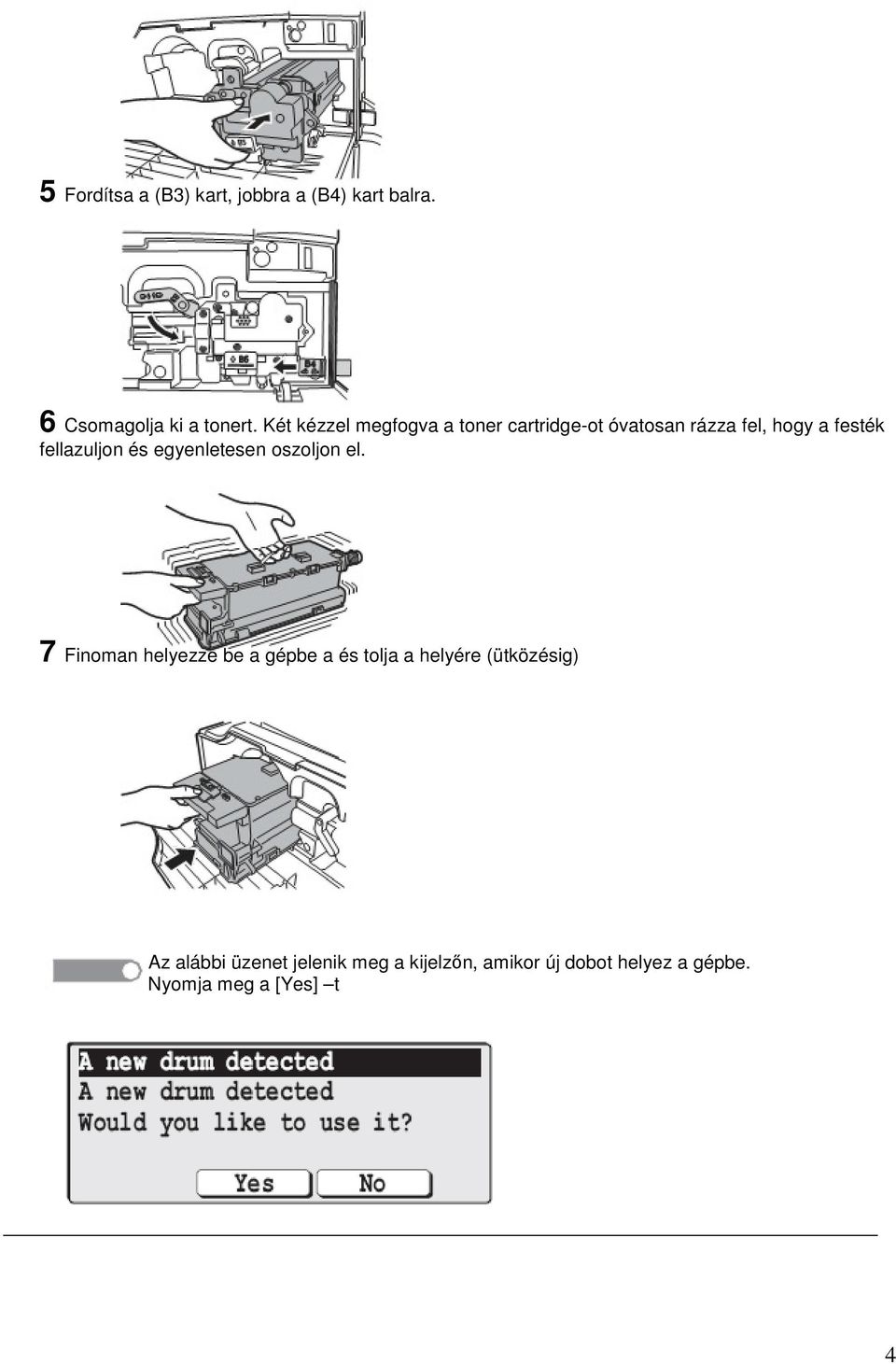

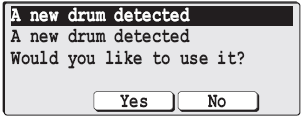

4 5 Fordítsa a (B3) kart, jobbra a (B4) kart balra. 6 Csomagolja ki a tonert. Két kézzel megfogva a toner cartridge-ot óvatosan rázza fel, hogy a festék fellazuljon és egyenletesen oszoljon el. 7 Finoman helyezze be a gépbe a és tolja a helyére (ütközésig) Az alábbi üzenet jelenik meg a kijelzőn, amikor új dobot helyez a gépbe. Nyomja meg a [Yes] t 4

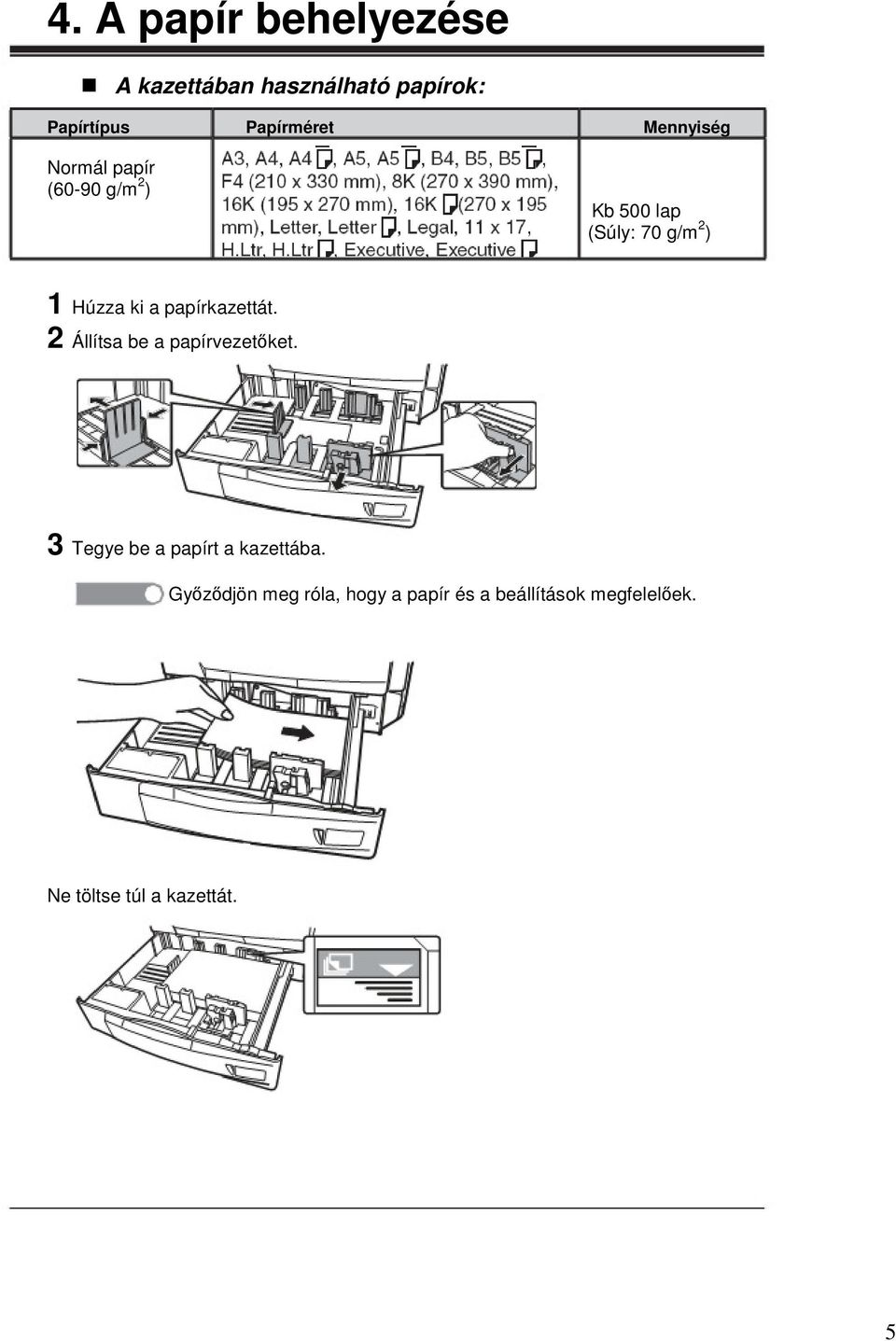

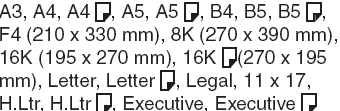

5 4. A papír behelyezése A kazettában használható papírok: Papírtípus Papírméret Mennyiség Normál papír (60-90 g/m 2 ) Kb 500 lap (Súly: 70 g/m 2 ) 1 Húzza ki a papírkazettát. 2 Állítsa be a papírvezetőket. 3 Tegye be a papírt a kazettába. Győződjön meg róla, hogy a papír és a beállítások megfelelőek. Ne töltse túl a kazettát. 5

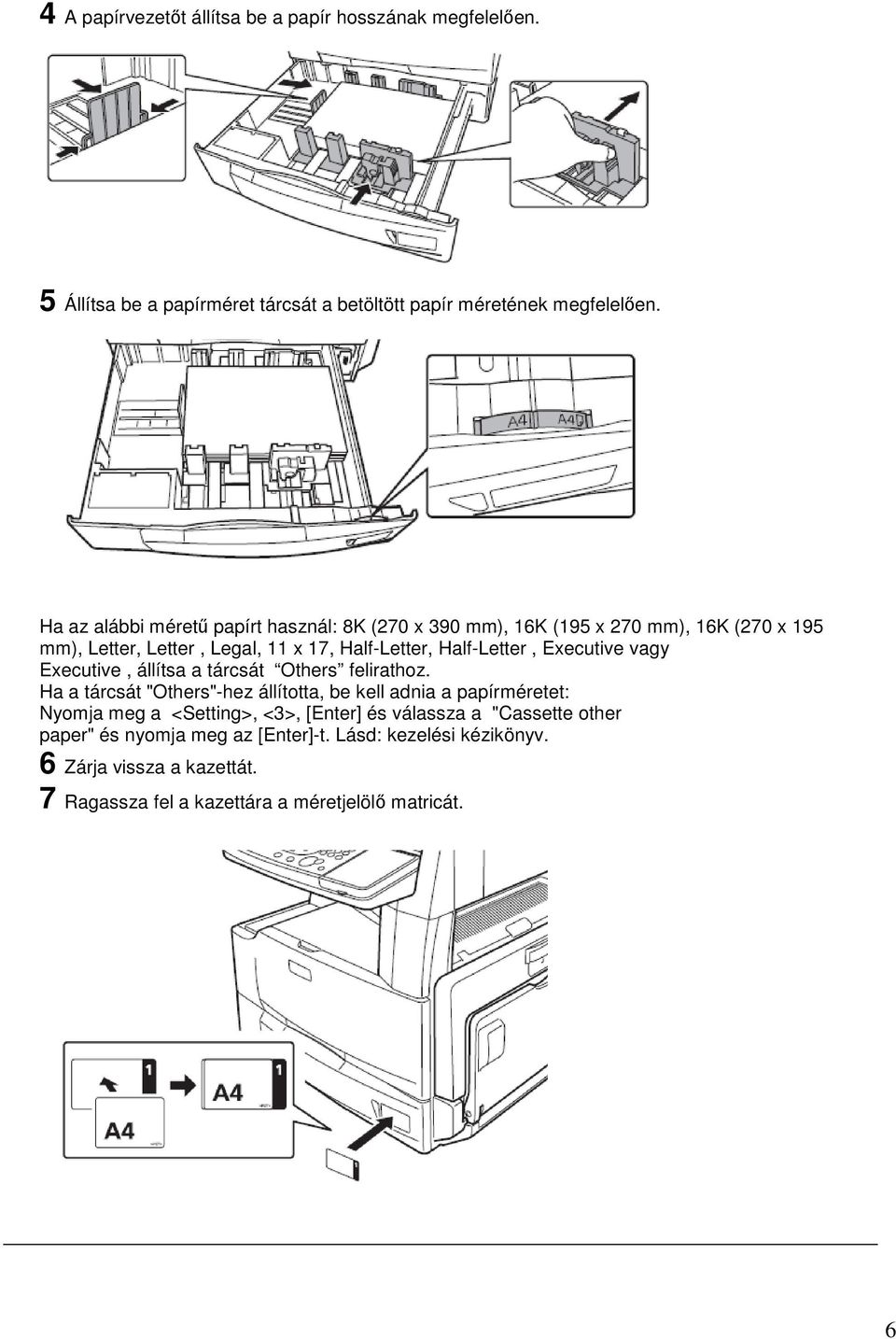

6 4 A papírvezetőt állítsa be a papír hosszának megfelelően. 5 Állítsa be a papírméret tárcsát a betöltött papír méretének megfelelően. Ha az alábbi méretű papírt használ: 8K (270 x 390 mm), 16K (195 x 270 mm), 16K (270 x 195 mm), Letter, Letter, Legal, 11 x 17, Half-Letter, Half-Letter, Executive vagy Executive, állítsa a tárcsát Others felirathoz. Ha a tárcsát "Others"-hez állította, be kell adnia a papírméretet: Nyomja meg a <Setting>, <3>, [Enter] és válassza a "Cassette other paper" és nyomja meg az [Enter]-t. Lásd: kezelési kézikönyv. 6 Zárja vissza a kazettát. 7 Ragassza fel a kazettára a méretjelölő matricát. 6

7 6. Kábelek csatlakoztatása A telefonvonal csatlakoztatása 1 Dugja be a telefon vonalcsatlakozóját a gépbe. 2 A telefonkábel másik végét dugja be a fali telefonaljzatba. Külső telefon csatlakoztatása Külső telefonkészülék alkalmazása esetén csatlakoztassa a külső telefon kábelt. 1 A külső telefon vonalkábelét hurkolja meg és tegye rá a ferritgyűrűt. A gyűrű legyen a csatlakozó közelében. 2 Csatlakoztassa a (géphez csomagolt) kábel adaptert a géphez és dugja bele a külső telefon vonalkábelét az adapterbe. Válassz aki a faxfogadási módot Ans./Fax Mode ha van üzenetrögzítő. Részletesen lásd a kezelési kézikönyv Faxfogadás c. fejezetét. 7

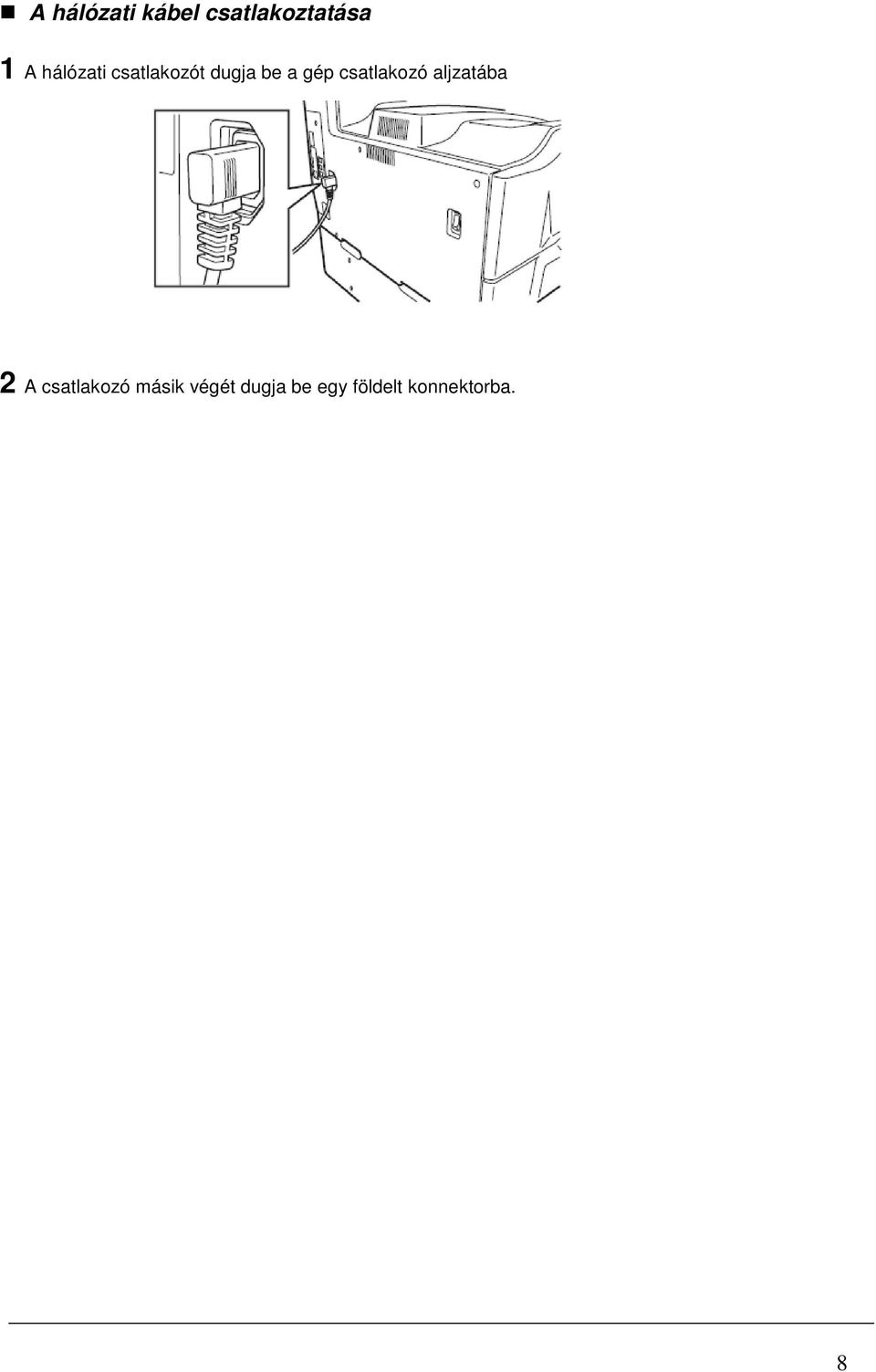

8 A hálózati kábel csatlakoztatása 1 A hálózati csatlakozót dugja be a gép csatlakozó aljzatába 2 A csatlakozó másik végét dugja be egy földelt konnektorba. 8

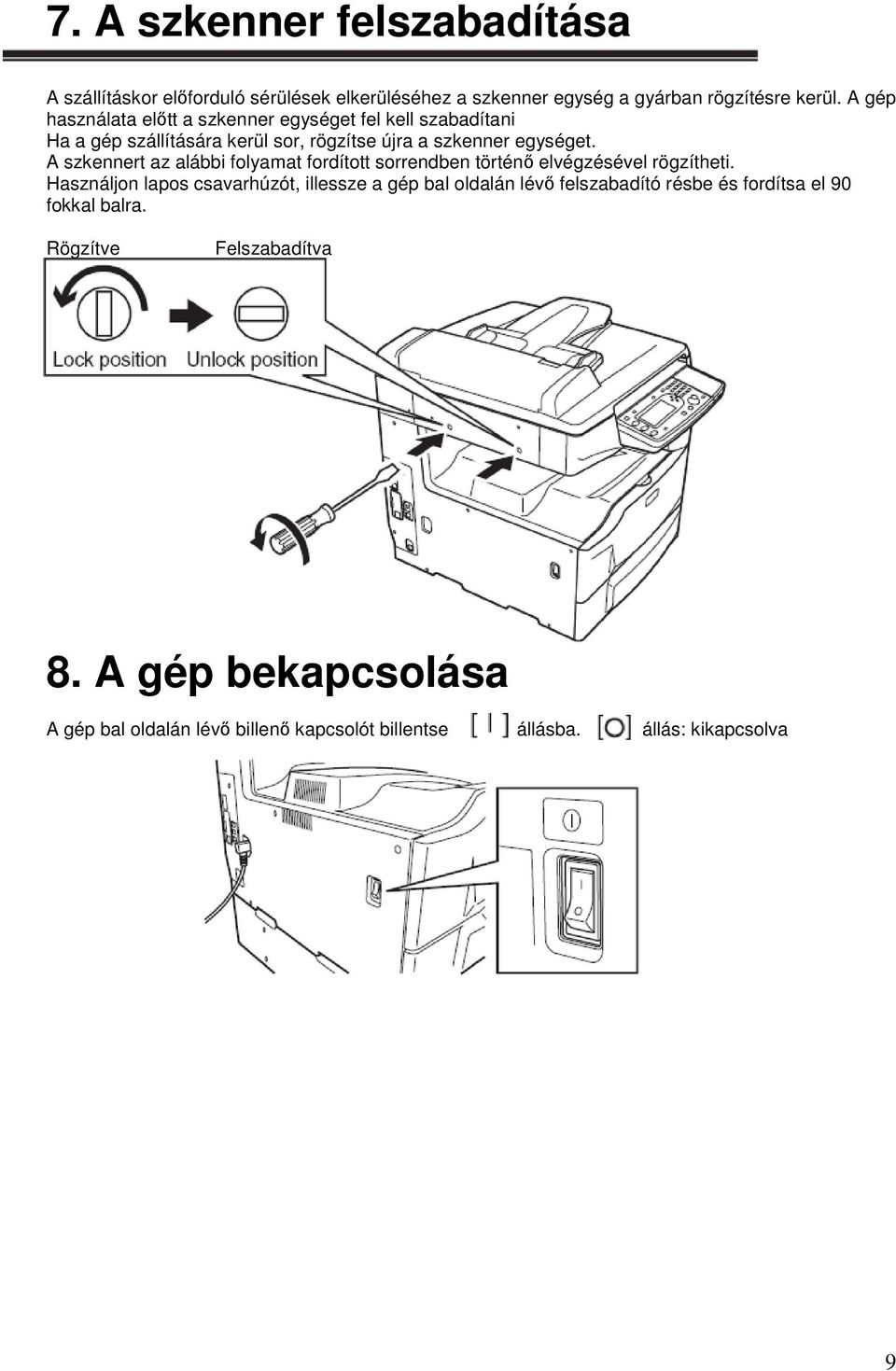

9 7. A szkenner felszabadítása A szállításkor előforduló sérülések elkerüléséhez a szkenner egység a gyárban rögzítésre kerül. A gép használata előtt a szkenner egységet fel kell szabadítani Ha a gép szállítására kerül sor, rögzítse újra a szkenner egységet. A szkennert az alábbi folyamat fordított sorrendben történő elvégzésével rögzítheti. Használjon lapos csavarhúzót, illessze a gép bal oldalán lévő felszabadító résbe és fordítsa el 90 fokkal balra. Rögzítve Felszabadítva 8. A gép bekapcsolása A gép bal oldalán lévő billenő kapcsolót billentse állásba. állás: kikapcsolva 9

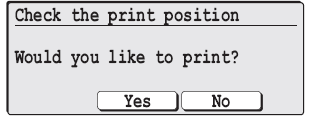

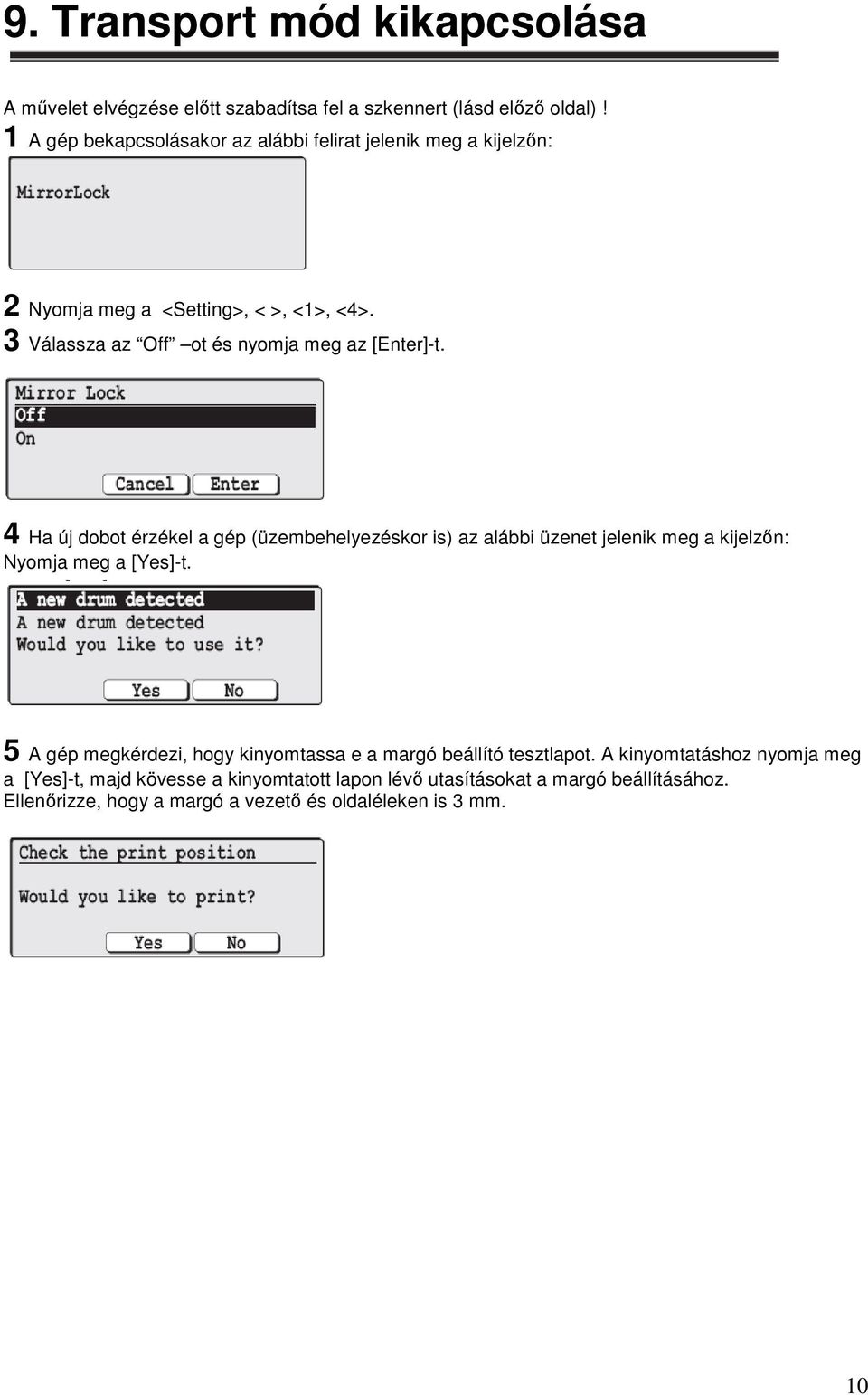

10 9. Transport mód kikapcsolása A művelet elvégzése előtt szabadítsa fel a szkennert (lásd előző oldal)! 1 A gép bekapcsolásakor az alábbi felirat jelenik meg a kijelzőn: 2 Nyomja meg a <Setting>, < >, <1>, <4>. 3 Válassza az Off ot és nyomja meg az [Enter]-t. 4 Ha új dobot érzékel a gép (üzembehelyezéskor is) az alábbi üzenet jelenik meg a kijelzőn: Nyomja meg a [Yes]-t. 5 A gép megkérdezi, hogy kinyomtassa e a margó beállító tesztlapot. A kinyomtatáshoz nyomja meg a [Yes]-t, majd kövesse a kinyomtatott lapon lévő utasításokat a margó beállításához. Ellenőrizze, hogy a margó a vezető és oldaléleken is 3 mm. 10

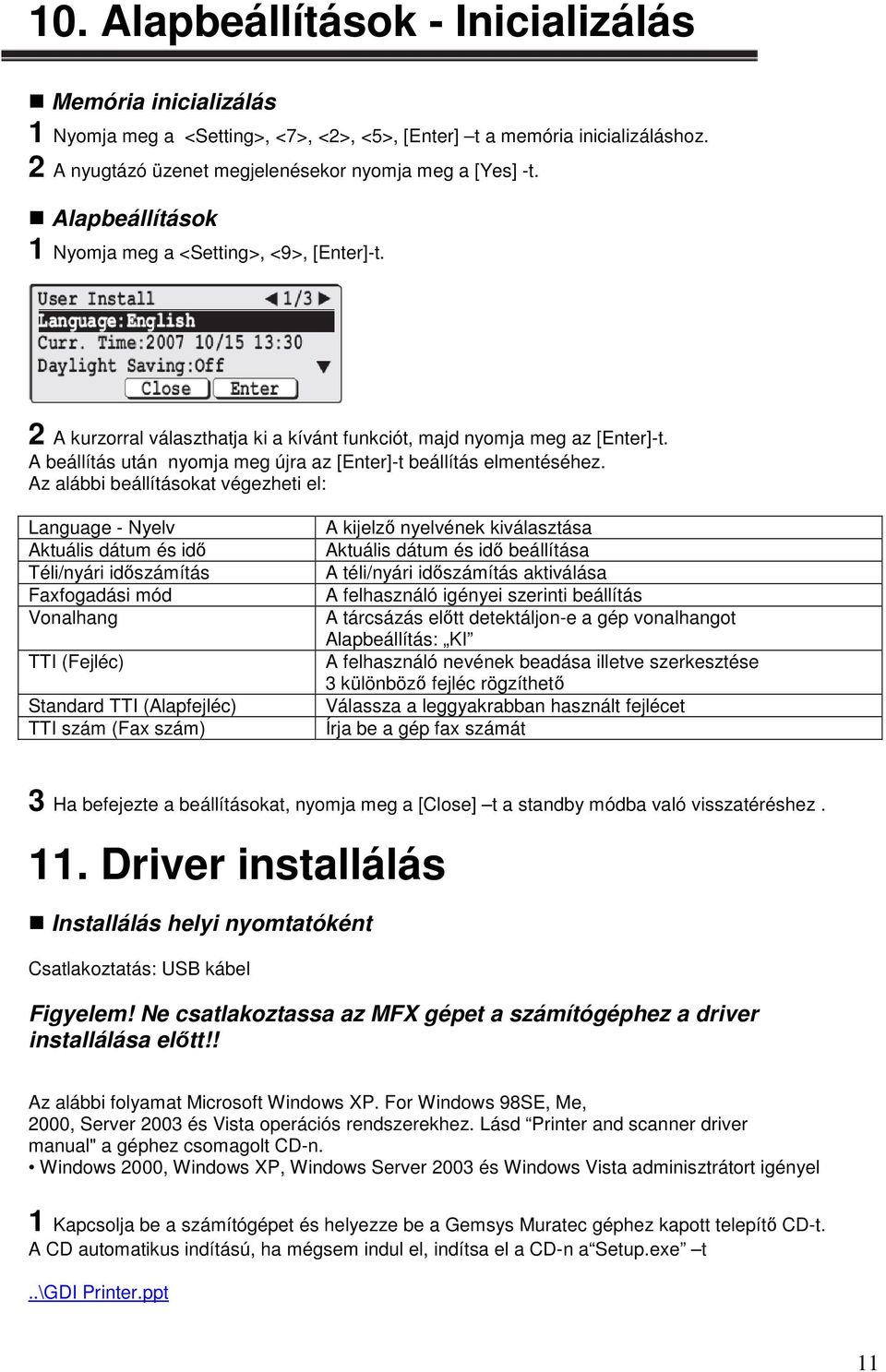

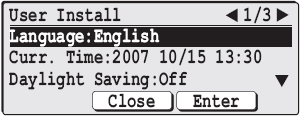

11 10. Alapbeállítások - Inicializálás Memória inicializálás 1 Nyomja meg a <Setting>, <7>, <2>, <5>, [Enter] t a memória inicializáláshoz. 2 A nyugtázó üzenet megjelenésekor nyomja meg a [Yes] -t. Alapbeállítások 1 Nyomja meg a <Setting>, <9>, [Enter]-t. 2 A kurzorral választhatja ki a kívánt funkciót, majd nyomja meg az [Enter]-t. A beállítás után nyomja meg újra az [Enter]-t beállítás elmentéséhez. Az alábbi beállításokat végezheti el: Language - Nyelv Aktuális dátum és idő Téli/nyári időszámítás Faxfogadási mód Vonalhang TTI (Fejléc) Standard TTI (Alapfejléc) TTI szám (Fax szám) A kijelző nyelvének kiválasztása Aktuális dátum és idő beállítása A téli/nyári időszámítás aktiválása A felhasználó igényei szerinti beállítás A tárcsázás előtt detektáljon-e a gép vonalhangot Alapbeállítás: KI A felhasználó nevének beadása illetve szerkesztése 3 különböző fejléc rögzíthető Válassza a leggyakrabban használt fejlécet Írja be a gép fax számát 3 Ha befejezte a beállításokat, nyomja meg a [Close] t a standby módba való visszatéréshez. 11. Driver installálás Installálás helyi nyomtatóként Csatlakoztatás: USB kábel Figyelem! Ne csatlakoztassa az MFX gépet a számítógéphez a driver installálása előtt!! IMPORTANT Az alábbi folyamat Microsoft Windows XP. For Windows 98SE, Me, 2000, Server 2003 és Vista operációs rendszerekhez. Lásd Printer and scanner driver manual" a géphez csomagolt CD-n. Windows 2000, Windows XP, Windows Server 2003 és Windows Vista adminisztrátort igényel 1 Kapcsolja be a számítógépet és helyezze be a Gemsys Muratec géphez kapott telepítő CD-t. A CD automatikus indítású, ha mégsem indul el, indítsa el a CD-n a Setup.exe t..\gdi Printer.ppt 11

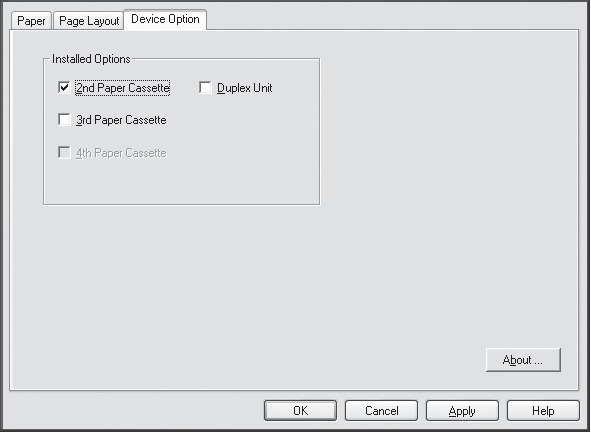

12 2 A driver, installálása után csatlakoztassa a gépet USB kábellel a PC-hez. USB kábel csatlakoztatása IMPORTANT Győződjön meg róla, hogy az előző lépésben leírt driver telepítést elvégezte!! 1 Dugja be az USB kábel egyik végét a másológépbe, a másikat pedig a számítógépbe. 2 Kapcsolja be a másológépet. 3 A számítógép új eszközként érzékeli a Muratec szkennert...\gdi Printer-szkenner.ppt Opciók hozzáadása A másológép érzékeli a hozzáadott opciókat (kazettákat), de ezeket a nyomtatáshoz aktiválni kell 1 Klikkeljen a [Start] [Vezérlő panel] [Nyomtatók és faxok]. 2 Jobb klikk a Muratec printer ikonra, majd klikkeljen a nyomtatási beállításokra 3 Klikkeljen a Device Option fülre. 4 Válassza ki a hozzáadandó opciókat. 5 Klikkeljen az [OK] ra és zárja be a beállításokat 12
