Firmware frissítés (ROM Update)

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Firmware frissítés (ROM Update)"

Alíz Szőkené
8 évvel ezelőtt
Látták:

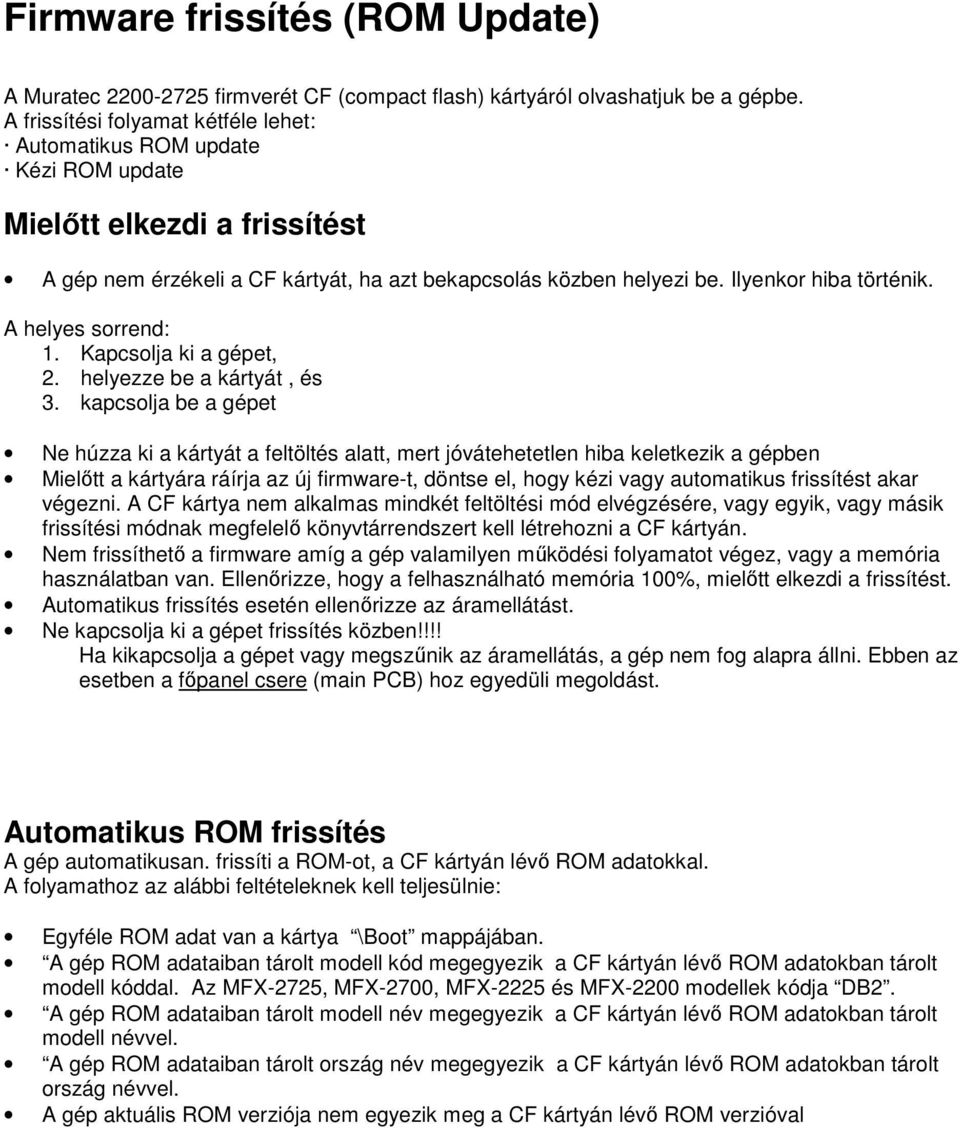

1 Firmware frissítés (ROM Update) A Muratec firmverét CF (compact flash) kártyáról olvashatjuk be a gépbe. A frissítési folyamat kétféle lehet: Automatikus ROM update Kézi ROM update Mielőtt elkezdi a frissítést A gép nem érzékeli a CF kártyát, ha azt bekapcsolás közben helyezi be. Ilyenkor hiba történik. A helyes sorrend: 1. Kapcsolja ki a gépet, 2. helyezze be a kártyát, és 3. kapcsolja be a gépet Ne húzza ki a kártyát a feltöltés alatt, mert jóvátehetetlen hiba keletkezik a gépben Mielőtt a kártyára ráírja az új firmware-t, döntse el, hogy kézi vagy automatikus frissítést akar végezni. A CF kártya nem alkalmas mindkét feltöltési mód elvégzésére, vagy egyik, vagy másik frissítési módnak megfelelő könyvtárrendszert kell létrehozni a CF kártyán. Nem frissíthető a firmware amíg a gép valamilyen működési folyamatot végez, vagy a memória használatban van. Ellenőrizze, hogy a felhasználható memória 100%, mielőtt elkezdi a frissítést. Automatikus frissítés esetén ellenőrizze az áramellátást. Ne kapcsolja ki a gépet frissítés közben!!!! Ha kikapcsolja a gépet vagy megszűnik az áramellátás, a gép nem fog alapra állni. Ebben az esetben a főpanel csere (main PCB) hoz egyedüli megoldást. Automatikus ROM frissítés A gép automatikusan. frissíti a ROM-ot, a CF kártyán lévő ROM adatokkal. A folyamathoz az alábbi feltételeknek kell teljesülnie: Egyféle ROM adat van a kártya \Boot mappájában. A gép ROM adataiban tárolt modell kód megegyezik a CF kártyán lévő ROM adatokban tárolt modell kóddal. Az MFX-2725, MFX-2700, MFX-2225 és MFX-2200 modellek kódja DB2. A gép ROM adataiban tárolt modell név megegyezik a CF kártyán lévő ROM adatokban tárolt modell névvel. A gép ROM adataiban tárolt ország név megegyezik a CF kártyán lévő ROM adatokban tárolt ország névvel. A gép aktuális ROM verziója nem egyezik meg a CF kártyán lévő ROM verzióval

A helyes sorrend: 1. Kapcsolja ki a gépet, 2. helyezze be a kártyát, és 3.

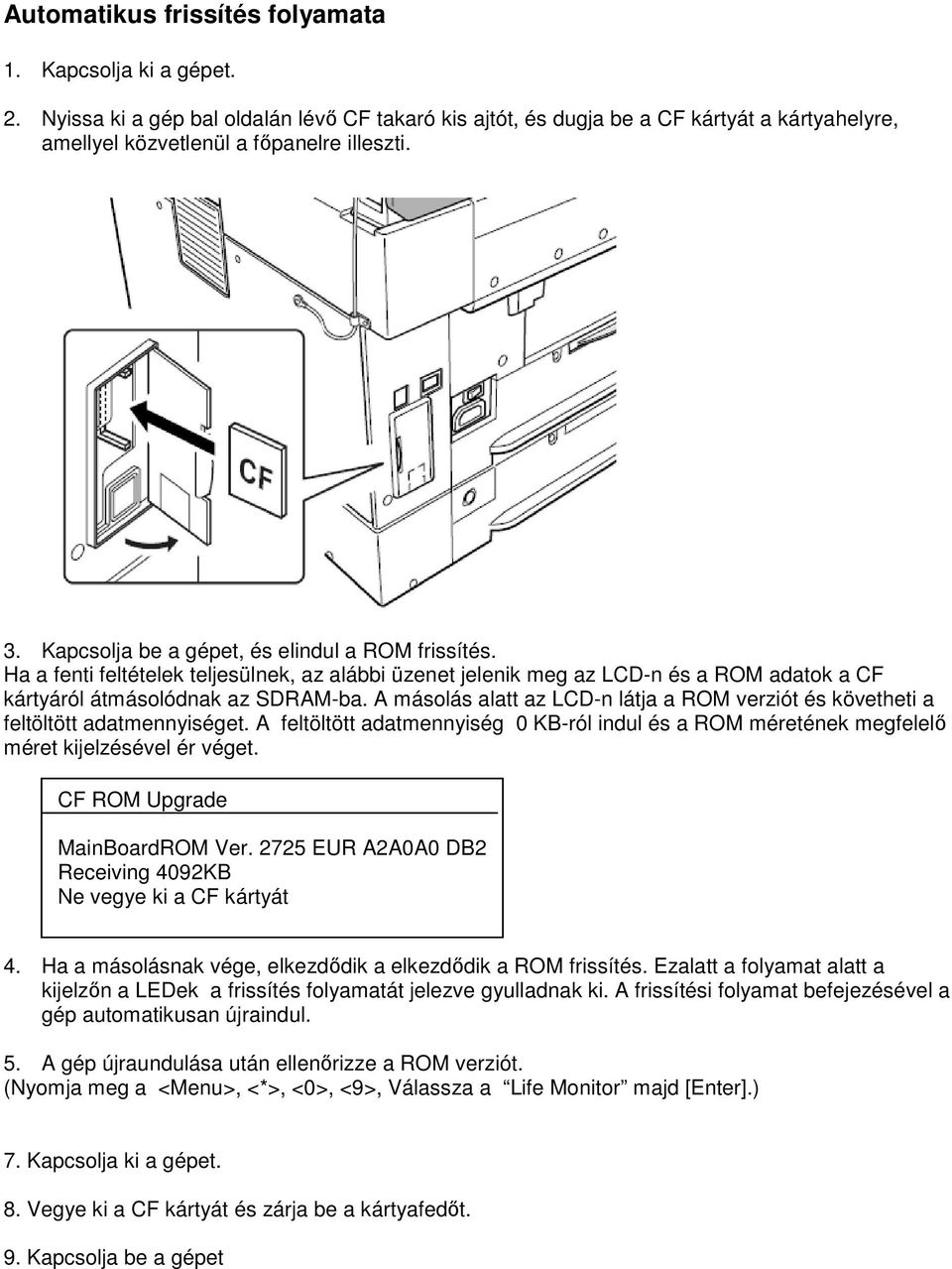

2 Automatikus frissítés folyamata 1. Kapcsolja ki a gépet. 2. Nyissa ki a gép bal oldalán lévő CF takaró kis ajtót, és dugja be a CF kártyát a kártyahelyre, amellyel közvetlenül a főpanelre illeszti. 3. Kapcsolja be a gépet, és elindul a ROM frissítés. Ha a fenti feltételek teljesülnek, az alábbi üzenet jelenik meg az LCD-n és a ROM adatok a CF kártyáról átmásolódnak az SDRAM-ba. A másolás alatt az LCD-n látja a ROM verziót és követheti a feltöltött adatmennyiséget. A feltöltött adatmennyiség 0 KB-ról indul és a ROM méretének megfelelő méret kijelzésével ér véget. CF ROM Upgrade MainBoardROM Ver EUR A2A0A0 DB2 Receiving 4092KB Ne vegye ki a CF kártyát 4. Ha a másolásnak vége, elkezdődik a elkezdődik a ROM frissítés. Ezalatt a folyamat alatt a kijelzőn a LEDek a frissítés folyamatát jelezve gyulladnak ki. A frissítési folyamat befejezésével a gép automatikusan újraindul. 5. A gép újraundulása után ellenőrizze a ROM verziót. (Nyomja meg a <Menu>, <*>, <0>, <9>, Válassza a Life Monitor majd [Enter].) 7. Kapcsolja ki a gépet. 8. Vegye ki a CF kártyát és zárja be a kártyafedőt. 9. Kapcsolja be a gépet

A másolás alatt az LCD-n látja a ROM verziót és követheti a feltöltött adatmennyiséget. A feltöltött adatmennyiség 0 KB-ról indul és a ROM méretének megfelelő méret kijelzésével ér véget.

$főpanel (gép) frissítése esetén Egy vagy többféle féle ROM adat van a kártya \Boot\modell kód mappájában.$

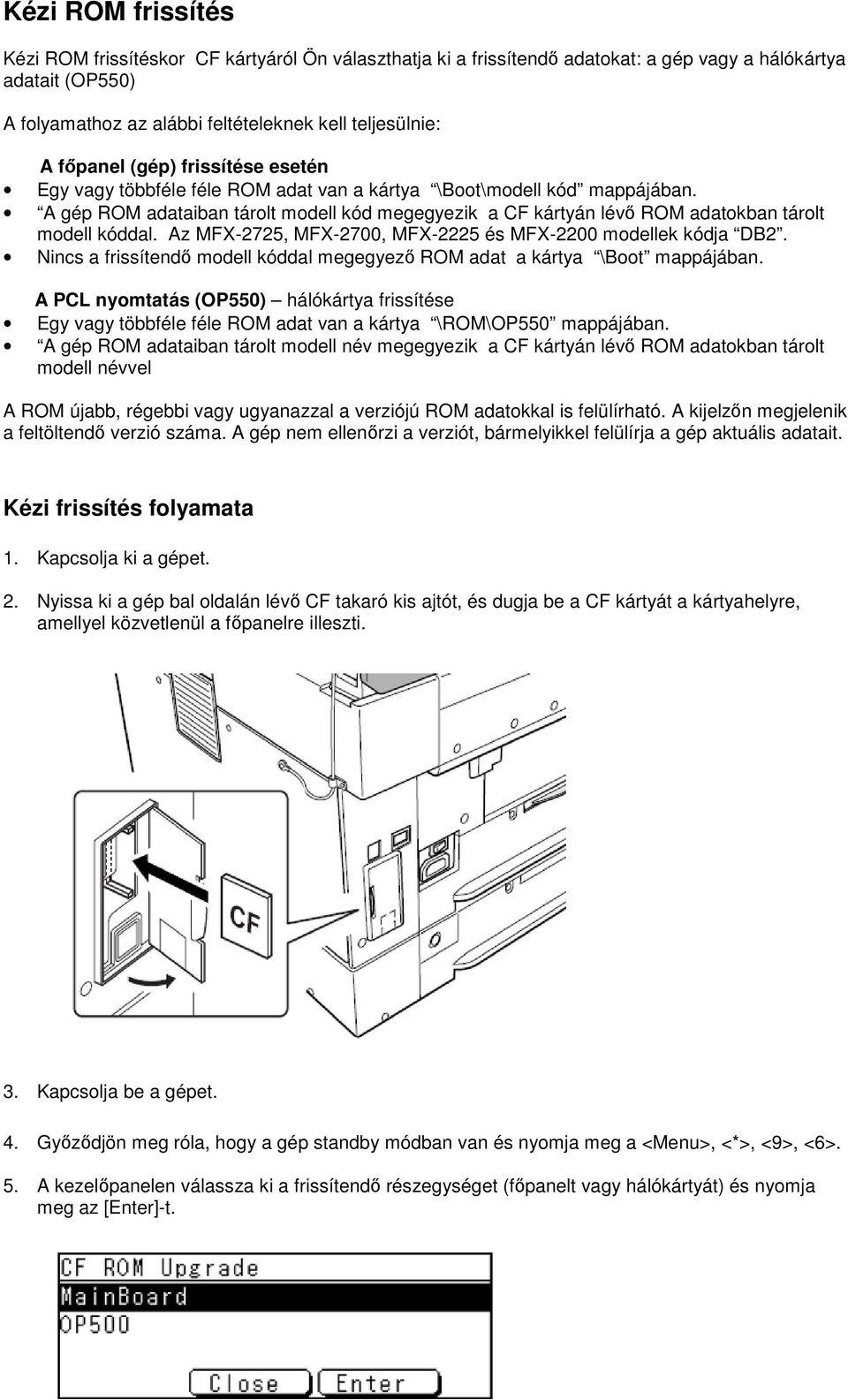

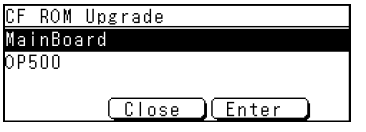

3 Kézi ROM frissítés Kézi ROM frissítéskor CF kártyáról Ön választhatja ki a frissítendő adatokat: a gép vagy a hálókártya adatait (OP550) A folyamathoz az alábbi feltételeknek kell teljesülnie: A főpanel (gép) frissítése esetén Egy vagy többféle féle ROM adat van a kártya \Boot\modell kód mappájában. A gép ROM adataiban tárolt modell kód megegyezik a CF kártyán lévő ROM adatokban tárolt modell kóddal. Az MFX-2725, MFX-2700, MFX-2225 és MFX-2200 modellek kódja DB2. Nincs a frissítendő modell kóddal megegyező ROM adat a kártya \Boot mappájában. A PCL nyomtatás (OP550) hálókártya frissítése Egy vagy többféle féle ROM adat van a kártya \ROM\OP550 mappájában. A gép ROM adataiban tárolt modell név megegyezik a CF kártyán lévő ROM adatokban tárolt modell névvel A ROM újabb, régebbi vagy ugyanazzal a verziójú ROM adatokkal is felülírható. A kijelzőn megjelenik a feltöltendő verzió száma. A gép nem ellenőrzi a verziót, bármelyikkel felülírja a gép aktuális adatait. Kézi frissítés folyamata 1. Kapcsolja ki a gépet. 2. Nyissa ki a gép bal oldalán lévő CF takaró kis ajtót, és dugja be a CF kártyát a kártyahelyre, amellyel közvetlenül a főpanelre illeszti. 3. Kapcsolja be a gépet. 4. Győződjön meg róla, hogy a gép standby módban van és nyomja meg a <Menu>, <*>, <9>, <6>. 5. A kezelőpanelen válassza ki a frissítendő részegységet (főpanelt vagy hálókártyát) és nyomja meg az [Enter]-t.

$Nincs a frissítendő modell kóddal megegyező ROM adat a kártya \Boot mappájában. A PCL nyomtatás (OP550) hálókártya frissítése Egy vagy többféle féle ROM adat van a kártya \ROM\OP550 mappájában.$

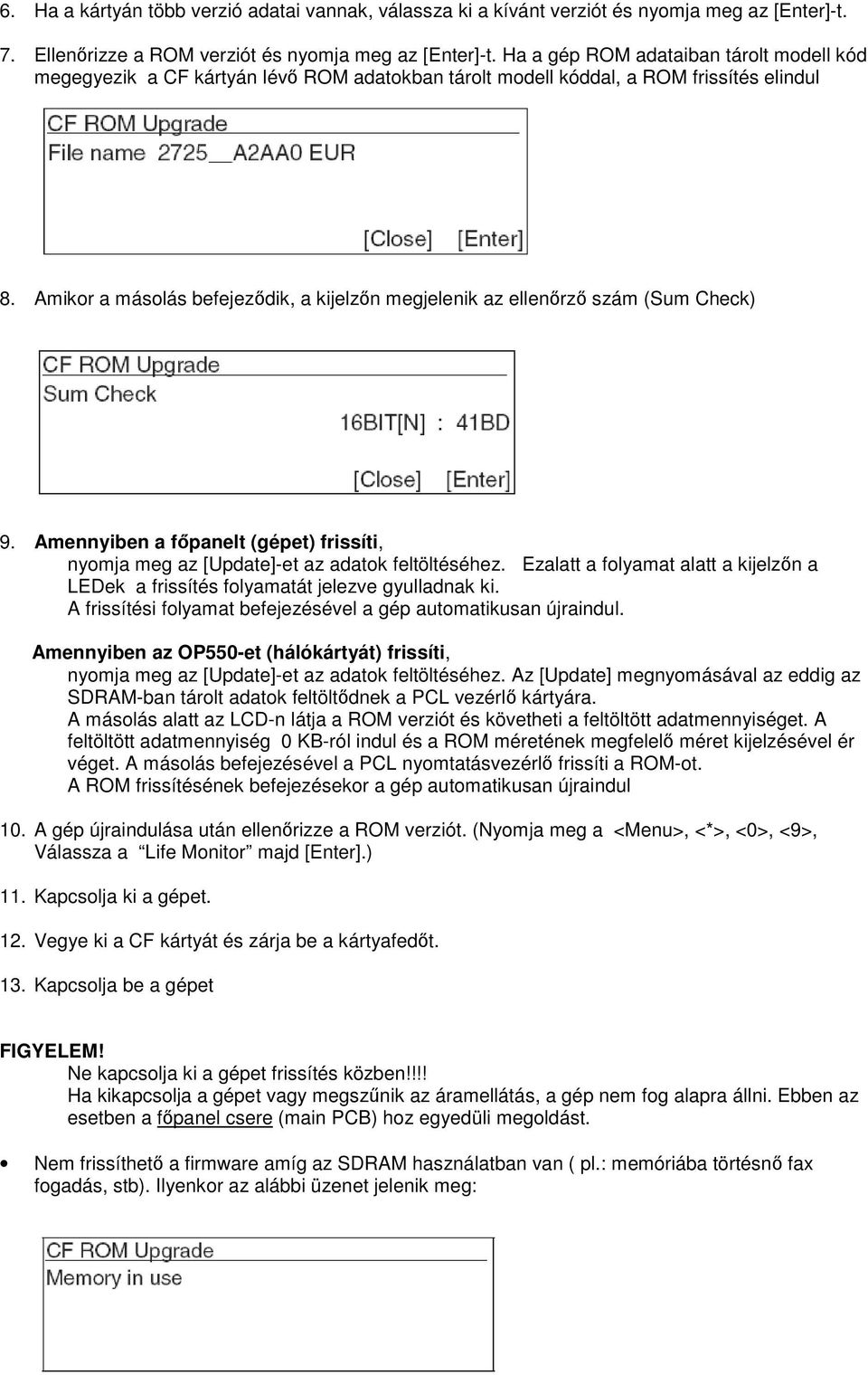

4 6. Ha a kártyán több verzió adatai vannak, válassza ki a kívánt verziót és nyomja meg az [Enter]-t. 7. Ellenőrizze a ROM verziót és nyomja meg az [Enter]-t. Ha a gép ROM adataiban tárolt modell kód megegyezik a CF kártyán lévő ROM adatokban tárolt modell kóddal, a ROM frissítés elindul 8. Amikor a másolás befejeződik, a kijelzőn megjelenik az ellenőrző szám (Sum Check) 9. Amennyiben a főpanelt (gépet) frissíti, nyomja meg az [Update]-et az adatok feltöltéséhez. Ezalatt a folyamat alatt a kijelzőn a LEDek a frissítés folyamatát jelezve gyulladnak ki. A frissítési folyamat befejezésével a gép automatikusan újraindul. Amennyiben az OP550-et (hálókártyát) frissíti, nyomja meg az [Update]-et az adatok feltöltéséhez. Az [Update] megnyomásával az eddig az SDRAM-ban tárolt adatok feltöltődnek a PCL vezérlő kártyára. A másolás alatt az LCD-n látja a ROM verziót és követheti a feltöltött adatmennyiséget. A feltöltött adatmennyiség 0 KB-ról indul és a ROM méretének megfelelő méret kijelzésével ér véget. A másolás befejezésével a PCL nyomtatásvezérlő frissíti a ROM-ot. A ROM frissítésének befejezésekor a gép automatikusan újraindul 10. A gép újraindulása után ellenőrizze a ROM verziót. (Nyomja meg a <Menu>, <*>, <0>, <9>, Válassza a Life Monitor majd [Enter].) 11. Kapcsolja ki a gépet. 12. Vegye ki a CF kártyát és zárja be a kártyafedőt. 13. Kapcsolja be a gépet FIGYELEM! Ne kapcsolja ki a gépet frissítés közben!!!! Ha kikapcsolja a gépet vagy megszűnik az áramellátás, a gép nem fog alapra állni. Ebben az esetben a főpanel csere (main PCB) hoz egyedüli megoldást. Nem frissíthető a firmware amíg az SDRAM használatban van ( pl.: memóriába törtésnő fax fogadás, stb). Ilyenkor az alábbi üzenet jelenik meg:

Amikor a másolás befejeződik, a kijelzőn megjelenik az ellenőrző szám (Sum Check) 9. Amennyiben a főpanelt (gépet) frissíti, nyomja meg az [Update]-et az adatok feltöltéséhez.

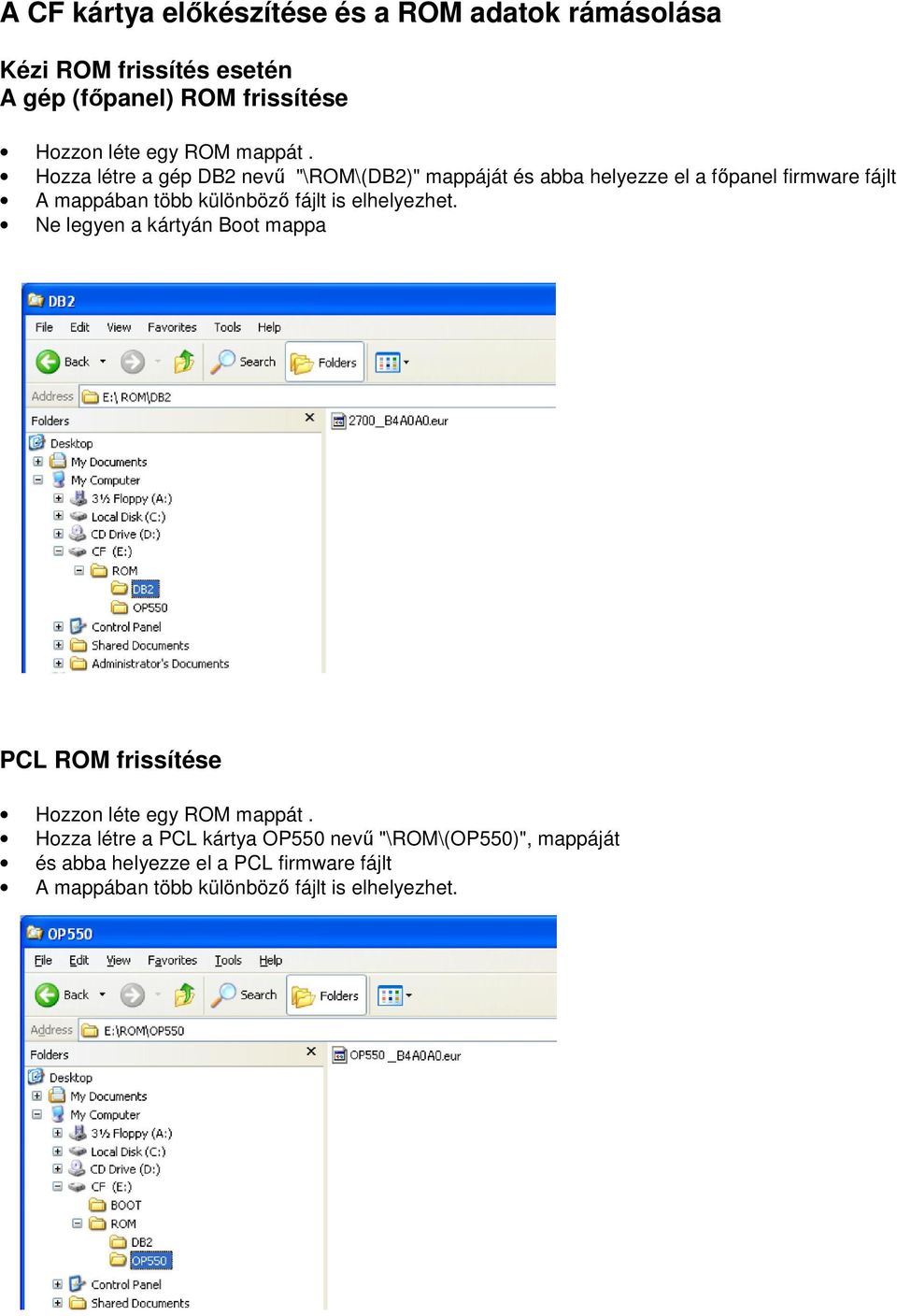

5 A CF kártya előkészítése és a ROM adatok rámásolása Kézi ROM frissítés esetén A gép (főpanel) ROM frissítése Hozzon léte egy ROM mappát. Hozza létre a gép DB2 nevű "\ROM\(DB2)" mappáját és abba helyezze el a főpanel firmware fájlt A mappában több különböző fájlt is elhelyezhet. Ne legyen a kártyán Boot mappa PCL ROM frissítése Hozzon léte egy ROM mappát. Hozza létre a PCL kártya OP550 nevű "\ROM\(OP550)", mappáját és abba helyezze el a PCL firmware fájlt A mappában több különböző fájlt is elhelyezhet.

$Hozza létre a gép DB2 nevű "\ROM\(DB2)" mappáját és abba helyezze el a főpanel firmware fájlt A mappában több különböző fájlt$

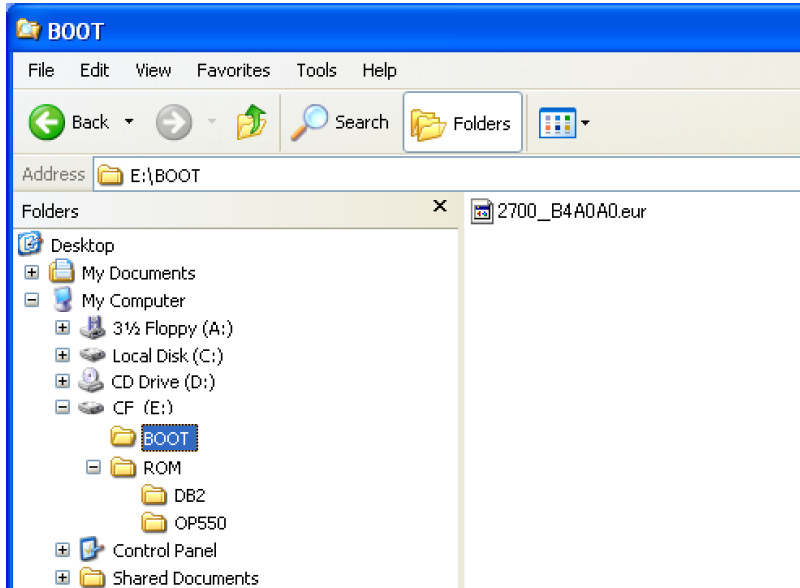

6 Automatikus ROM frissítés esetén Hozzon létre BOOT mappát és abba helyezze el a főpanel firmware fájlt Csak egy fájlt helyezhet el a mappában!
