Speciálkollégium. Dr. Fintor Krisztián Magyary Zoltán Posztdoktori Ösztöndíj TÁMOP A/ Nemzeti Kiválóság Program Szeged 2014
|
|
|
- Dávid Hegedűs
- 8 évvel ezelőtt
- Látták:
Átírás
1 Speciálkollégium Dr. Fintor Krisztián Magyary Zoltán Posztdoktori Ösztöndíj TÁMOP A/ Nemzeti Kiválóság Program Szeged 2014
2 Miért fontos a beton és a cement a földtudomány szempontjából? Kötőanyag: ha cement akkor 100%- ban földtani eredetű. Aggregátum: laza szerkezetű üledékek, Pl. sóder, más zúzott kőzettörmelék Kép forrása:
3 Miért fontos a beton és a cement a földtudomány szempontjából? Beton műtárgyak Földtani környezet o időjárási viszonyok o felszín alatti fluidumok o szeizmikus aktivitás Felszín alatti Beton létesítmények Felszín alatti fluidumok Ásványtan + Kőzettan + Geokémia
4 Cement és Beton Cement: finomra őrölt szervetlen hidraulikus kötőanyag, amely vízzel összekeverve pépet alkot, és hidratációs folyamatok eredményeképpen levegőn vagy víz alatt megköt és megszilárdul, a szilárdulás után a víz alatt is megtartja a szilárdságát és stabilitását. Beton (concrete): egy mesterséges építőanyag, amely kötőanyagból (cementből), vízből és természetes vagy mesterséges adalékanyagokból (aggregátumok), esetleg adalékszerekből és egyéb kiegészítő anyagokból készül.

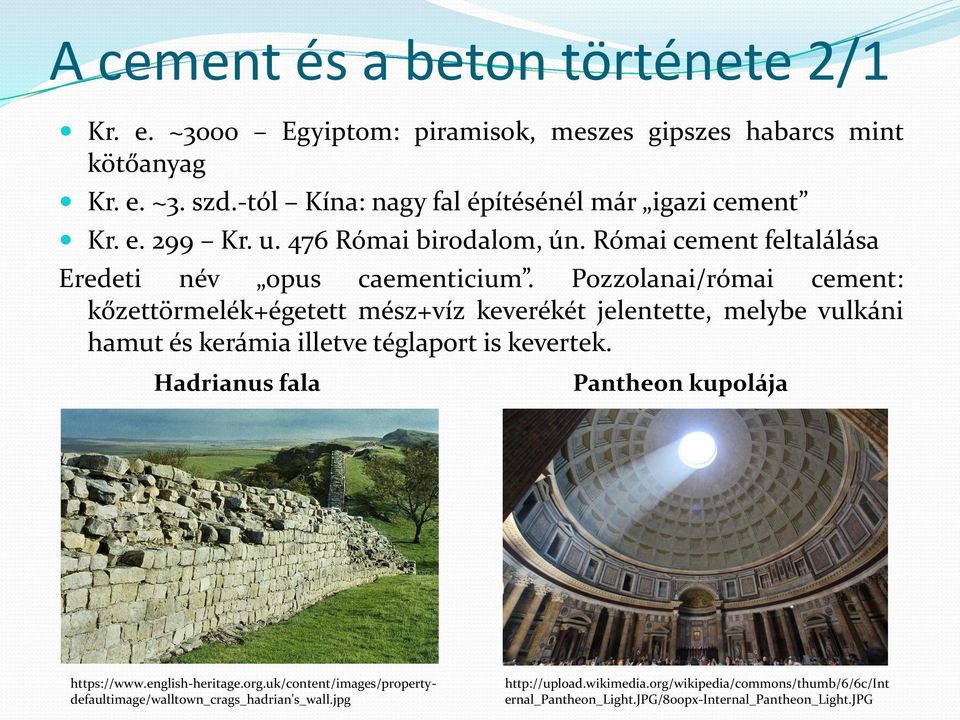

5 A cement és a beton története 2/1 Kr. e. ~3000 Egyiptom: piramisok, meszes gipszes habarcs mint kötőanyag Kr. e. ~3. szd.-tól Kína: nagy fal építésénél már igazi cement Kr. e. 299 Kr. u. 476 Római birodalom, ún. Római cement feltalálása Eredeti név opus caementicium. Pozzolanai/római cement: kőzettörmelék+égetett mész+víz keverékét jelentette, melybe vulkáni hamut és kerámia illetve téglaport is kevertek. Hadrianus fala Pantheon kupolája ernal_pantheon_light.jpg/800px-internal_pantheon_light.jpg
6 A cement és a beton története 2/2 Modern cementgyártás előfutára John Smeaton 1756-ban. római források alapján hidraulikus mész (Plymouth világítótorony) 1796 James Parker római cement vagy Parker cement 1824 Joseph Aspdin feltalálja az ún. portlandcementet (Portland város környéki mészkő színére hasonlított)
7 Cementfajták Cementek: 1. Portlandcementek: Mészkő hevítésével készül a cement úgy, hogy kevés ásványi anyagot adnak hozzá (pl. agyagot). A folyamat, mely során az anyagot cementégető kemencében 1450 C-ra hevítik kalcinálásnak nevezzük. A keletkező kemény anyag a klinker, melyet kevés gipsz hozzáadásával porrá őrölnek, hogy végül elkészüljön a legelterjedtebb cement fajta, a közönséges Portland Cement. 2. Ca-Aluminátcementek: Ezek nyersanyaga valamilyen nagy Al 2 O 3 tartalmú anyag, pl. bauxit vagy timföld, melyet mészkővel vagy mésszel keverve égetnek ki. A bauxitcementek rendkívül nagy kezdeti szilárdsággal rendelkeznek, ám néhány évtized alatt ez nagymértékben csökken. Az aluminátcementeket ma leginkább tűzállóanyagok gyártására használják. 3. Sorel-cement vagy magnézia-cementek: Alapanyaga lágyan égetett, nem zsugorított MgO melyet MgCO 3 -ból nagy hőmérsékleten égetnek és MgSO 4 oldattal keverik. Főként melegpadlók készítésére vagy műanyag burkolatú padlózatokhoz használják.

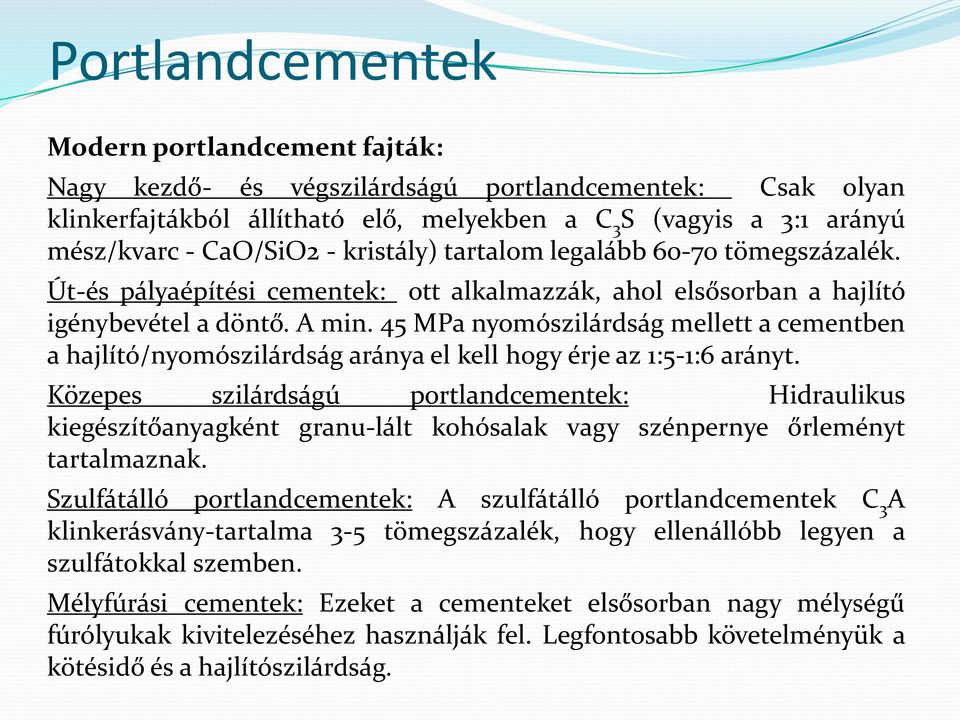

8 Portlandcementek Modern portlandcement fajták: Nagy kezdő- és végszilárdságú portlandcementek: Csak olyan klinkerfajtákból állítható elő, melyekben a C 3 S (vagyis a 3:1 arányú mész/kvarc - CaO/SiO2 - kristály) tartalom legalább tömegszázalék. Út-és pályaépítési cementek: ott alkalmazzák, ahol elsősorban a hajlító igénybevétel a döntő. A min. 45 MPa nyomószilárdság mellett a cementben a hajlító/nyomószilárdság aránya el kell hogy érje az 1:5-1:6 arányt. Közepes szilárdságú portlandcementek: Hidraulikus kiegészítőanyagként granu-lált kohósalak vagy szénpernye őrleményt tartalmaznak. Szulfátálló portlandcementek: A szulfátálló portlandcementek C 3 A klinkerásvány-tartalma 3-5 tömegszázalék, hogy ellenállóbb legyen a szulfátokkal szemben. Mélyfúrási cementek: Ezeket a cementeket elsősorban nagy mélységű fúrólyukak kivitelezéséhez használják fel. Legfontosabb követelményük a kötésidő és a hajlítószilárdság.
9 Portlandcement típusok ASTM szerinti osztályozás * * (American Society for Testing and Materials) Típus Osztályozás Jellemzők Alkalmazások I. típus Általános célokra Meglehetősen nagy C 3 A tartalom, nagy kezedő szilárdulás II. típus Közepes szulfátállóság Kis C 3 Atartalom (<8%) III. típus IV. típus Nagy korai szilárdulású Alacsony hidratációs hőjű (lassú reagálású) V. típus Nagy szulfátállóság Fehér Fehér színű Nagyon finomra őrölt kicsit magasabb C 3 S tartalom az átlagosnál Kis C 3 S és C 3 A tartalommal (<50%) Nagyon kicsi C 3 A tartalom (<5%) Nem tartalmaz C 4 AF-t, alacsony MgO tartalom Általános építkezés (legtöbb épület, híd alagút stb.) Szulfátos vizeknek kitett építményeknél Gyorsépítésű beton, hideg éghajlatú területeken Masszív építményeknél (pl.: duzzasztógátak), ma már ritka Koncentrált szulfát támadásnak kitett szerkezetekben Dekorációs célok, egyébként az I. típushoz hasonló célokra
10 Cementgyártás A mai cementek összetételét tudatosan állítják össze, szemben az egykori cementekkel, amelyek összetétele a márga természet adta összetételétől függött. A cementet mészkő és agyag hozzávetőlegesen 2:1 arányú keverékéből, esetlegesen az ezeket hordozó márga felhasználásával gyártják. A cementgyártás három műveletre osztható: 1. Nyersanyagok előkészítése 2. Klinkergyártás (égetés) 3. Cementgyártás (őrlés)
11 Cementgyártás Nyersanyagok előkészítése A cementkészítés nyersanyagait úgy választják meg, ésolyan arányban kombinálják, hogy eredményként a kívánt kémiai összetételű cementet kapják. Ezeket malomban őrlik Nyersliszt Kalcium Szilícium Alumínium Vas Mészkő Agyag Agyag Agyag Márga Márga Agyagpala Vasérc Kalcit Homok Szálló hamu Vaspörk Aragonit Agyagpala Alumínium érc hulladék Agyagpala Agyagpala Szálló hamu Olvasztópernye Tengeri kagylóhéj Égetőkemence por Pelyva hamu Kohósalak
12 Cementgyártás Klinkergyártás C Hőmérséklet nő C szabad víz elpárolog C agyagok bomlanak SiO 2, Al 2 O 3, dolomit MgO, CaO, CO C CaCO 3 reagál SiO 2 -vel belit (Ca 2 SiO 4 ) képződik C maradék CaCO3 lebomlik CO C részleges (20-30%) olvadás, belit reagál a maradék CaO-al alit (Ca 3 SiO 5 ) keletkezik C A részleges olvadástól az anyag összecsomósodik és darabos lesz. A darabok átmérője átlagban 1 10 mm közötti. Ezt nevezik. Klinkernek. A klinkert lehűtik majd száraz helyen tárolják.

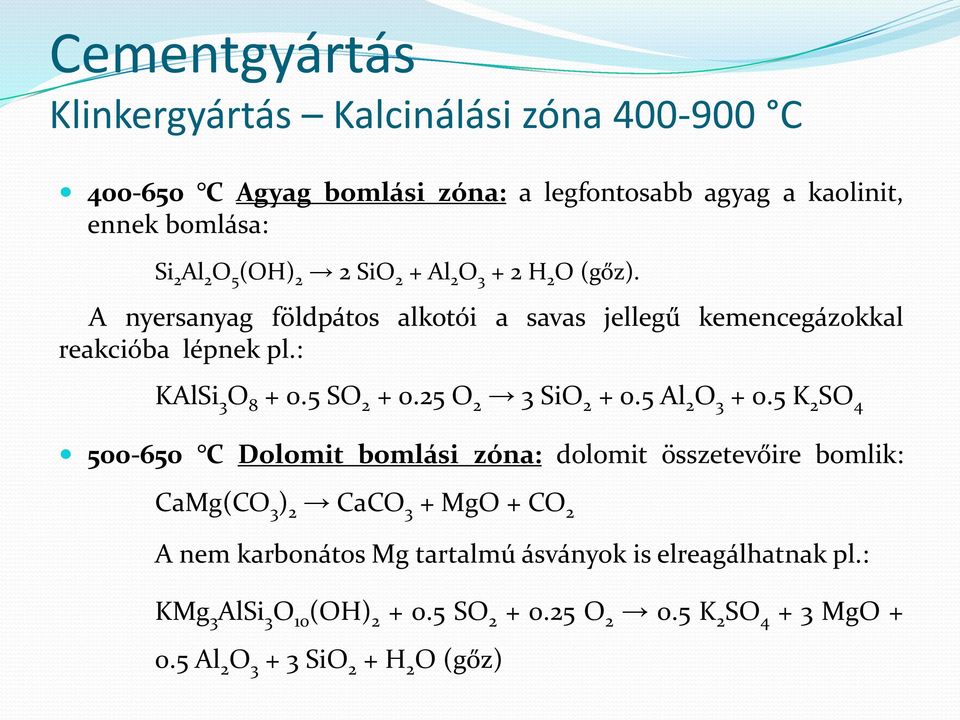

13 Cementgyártás Klinkergyártás Kalcinálási zóna C C Agyag bomlási zóna: a legfontosabb agyag a kaolinit, ennek bomlása: Si 2 Al 2 O 5 (OH) 2 2 SiO 2 + Al 2 O H 2 O (gőz). A nyersanyag földpátos alkotói a savas jellegű kemencegázokkal reakcióba lépnek pl.: KAlSi 3 O SO O 2 3 SiO Al 2 O K 2 SO C Dolomit bomlási zóna: dolomit összetevőire bomlik: CaMg(CO 3 ) 2 CaCO 3 + MgO + CO 2 A nem karbonátos Mg tartalmú ásványok is elreagálhatnak pl.: KMg 3 AlSi 3 O 10 (OH) SO O K 2 SO MgO Al 2 O SiO 2 + H 2 O (gőz)
14 Cementgyártás Klinkergyártás Kalcinálási zóna C C Kalcit bomlási zóna: a magas (~35%) CO2 tartalom miatta a kalcit bomlása csak ~830 C-on következik be, ezért a következő reakció a jellemző folyamat: 2 CaCO 3 +SiO 2 Ca 2 SiO 4 (amorf belit)+2co 2 A MgO ésa nyersanyag apatit tartalma szintén fogyasztja a SiO2-t: 2 MgO+SiO 2 Mg 2 SiO 4 ; Ca 5 (PO 4 ) 3 OH+0.25SiO 2 1.5Ca 3 (PO 4 ) Ca 2 SiO H 2 O (gőz) C Al- és Fe-oxid reakció zóna: kalcit reagál Al- és Fe oxidokkal: 12 CaCO Al 2 O 3 Ca 12 Al 14 O CO 2 (mayenit) 4 CaCO 3 + Al 2 O 3 + Fe 2 O 3 Ca 4 Al 2 Fe 2 O CO 2 (tetra-ca aluminátferrit) 4 CaCO 3 + Al 2 O 3 + Mn 2 O 3 Ca 4 Al 2 Mn 2 O CO 2
15 Cementgyártás Klinkergyártás Szinterezés C ~1300 C körül van a ferrit-aluminát-szilikát keverék eutektikus hőmérséklete részleges olvadás A liquid fázis megjelenésekor indul meg az alit képződése belit-ből CaO felvétel hatására: Ca 2 SiO 4 + CaO Ca 3 SiO 5 (alit) nt/clinker/clinker%20photo%202.jpg
16 Cementgyártás Fázisok térfogatarányainak változása
17 Cementkémiai rövidítések Cementkémiai rövidítés C Kémiai formula CaO S SiO 2 A Al 2 O 3 F Fe 2 O 3 T TiO 2 M K N H MgO K 2 O Na 2 O H 2 O Ĉ CO 2 Ŝ SO 3 P P 2 O 5 Pl.: alit: Ca 3 SiO 5 3CaO*SiO 2 C 3 S tricalcium aluminát: Ca 3 Al 2 O 6 3CaO*Al 2 O 3 C 3 A tetrakalcium aluminoferrit: Ca 4 (AlFe) 4 O 10 4CaO*Al 2 O 3 *Fe 2 O 3 C 4 AF
18 Klinkerásványok CaO-SiO 2 -Al 2 O 3 rendszer fázisdiagramja Portland cementek Ca-aluminátcementek
19 Portlandcementek klinkerásványai Egy jó minőségű általános felhasználású klinker a következő anyagokból áll: Fázis Mennyiség alit ~72% belit ~9% aluminát ~7% ferrit ~10% sófázisok ~1% szabad mész ~1% Alacsony hőmérsékletű fázisok: Spurrit: Ca 5 (SiO 4 ) 2 (CO 3 ) Ternezit: Ca 5 (SiO 4 ) 2 (SO 4 ) Ellesztadit: Ca 10 (SiO 4 ) 3 (SO 4 ) 3 (OH) 2 Ye elimit: Ca 4 (AlO 2 ) 6 (SO 4 ) Fő ásványfázisok: alit: Ca 3 SiO 5 hatrurit belit: Ca 2 SiO 4 larnit tri-ca aluminát: Ca 3 Al 2 O 6 mayenit tetra-ca aluminoferrit: Ca 2 (AlFe) 2 O 5 brownmillerit-srebrodolszkit Oxidok: Periklász: MgO Mész: CaO Járulékos fázisok: < ~1% Sófázisok: Arcanit: K2SO4 Ca-Langbeinit: K 2 Ca 2 (SO 4 ) 3 Aphthitalit: K 3 Na(SO 4 ) 2 Szilvit: KCl
20 Portlandcementek klinkerásványai Szöveti jellemzők
21 Klinkerásványok Alit Ca 3 SiO 5 Mikroszövet Polimorf módosulatok: Szennyezők: MgO: max 1,5% Al 2 O 3 : max 1% Fe 2 O 3 : max 1,2% A szennyezők képesek stabilizálni az M1 és M2 módosulatokat. T: triklin M: monoklin R: rombos Hexagonális kristályokat alkot 1250 C alatti módosulatai instabilak, és hamar visszaalakulnak belitté
22 Klinkerásványok Belit Ca 2 SiO 4 Mikroszövet A β- és az α-fázisok amik uralkodó mennyiségben vannak a portland cementben C alatt 1-4 μm-es szemcsék ~1500 C körül μm-es szemcsék Insley-féle klasszifikáció: Polimorf módosulatok: I típus egymást metsző lamellák Ia típus diszkrét részek a lamellák között II típus párhuzamos lamellák III típus nincsenek lamellák, továbbnövekedésként jelenkezik az Ia típuson Szennyezők: MgO -
23 Klinkerásványok Belit Ca 2 SiO 4 IA típus Hűlés közbeni szételegyedés, egymást keresztező α és β lamellákkal. Lassú hűtésre a sárgás borostyánszerű szín utal IB típus Hűtés során bekövetkező átkristályosodás eredménye Gyorsabb hűtés során alakul ki IC típus Átmeneti típus, kezdetben lassú majd gyors hűlési ráta során alakul ki
24 Klinkerásványok Tri-Ca aluminát Ca 3 Al 2 O 6 Trikalcium aluminát rombos rendszerben kristályosodik A szennyezők mennyisége: Na 2 O: akár 4wt% is lehet Fe 2 O 3 +SiO 2 : akár 16 wt% Alkáli tartalmú aluminát: NaCa 4 Al 3 O 9 magas Na tartalom hatására jelentkezik kis mennyiségben. Szilárd oldatot alkot a rombos aluminát és a monoklin Caaluminát között.
25 Klinkerásványok Tetra-Ca aluminoferrit Ca 2 (AlFe) 2 O 5 Rombos Tetragonális Monoklin Lassan hűlő típus: penge alakú Közepesen gyorsan hűlő: prizmás Gyorsan hűlő: dendrites
26 Klinkerásványok Periklász és mész MgO, CaO Periklász: főleg háromszög átmetszetű vagy négyszögletű krisályokból álló halmazok Nagy Mg tartalmú szilikát nyersanyagra utal (diopszid, hornblende stb.) Szabad mész: főleg kerekded izometrikus testek Gyakori az ún. epezitesedése Ekkor Ca(OH) 2 képződik belőle
Kötőanyagok. Kötőanyagok osztályozása. Dr. Józsa Zsuzsanna. Építési mész. Természetes kövektől a mesterségesekig. Építési mész. Hagyományos mészégetés
Kötőanyagok Kötőanyagok osztályozása Dr. Józsa Zsuzsanna Kötőanyagok 1 Kötőanyagok 2 Teretes kövektől a mesterségesekig Építési Al 2 O 3 * 2 * CaO homok vályog agyag márga kő Al 2 O 3 * 2 CaCO 3 kő CO
Ca(OH) 2 +CO 2 =CaCO 3 +H 2 O. CaCO 3 + hő =CaO+CO 2 ÉPÍTÉSI MÉSZ 1/2 ÉPÍTÉSI MÉSZ 2/2 A MÉSZ KÖRFOLYAMATA
OSZTÁLYOZÁSA 1/2 ELŐÁLLÍTÁS SZERINT: természetes (természetes bitumen) mesterséges (ezzel foglalkozunk) ÁSVÁNYI EREDET SZERINT: szerves (bitumen, kátrány, műgyanta) szervetlen (cement, mész, gipsz vízüveg)
Kötőanyagok. Horák György
Kötőanyagok Horák György Kémiai, fizikai folyamatok következtében képesek folyékony, vagy pépszerű állapotból szilárd állapotba kerülni Természetes, mesterséges Szerves, szervetlen Folyékony, szilárd Csak
Kötőanyagok IV. Hidraulikus kötőanyagok: Cement 2. Klinkerásványok
Németül: Angolul: Kötőanyagok IV. Hidraulikus kötőanyagok: Cement 2. Klinkerásványok Hydraulischese Bindemittel: Zement, Klinker Hydraulic binding materials: Cement, clinker Franciául: Liants hydraulique:
Speciálkollégium. Dr. Fintor Krisztián Magyary Zoltán Posztdoktori Ösztöndíj TÁMOP 4.2.4.A/2-11-1-2012-0001 Nemzeti Kiválóság Program Szeged 2014
Speciálkollégium Dr. Fintor Krisztián Magyary Zoltán Posztdoktori Ösztöndíj TÁMOP 4.2.4.A/2-11-1-2012-0001 Nemzeti Kiválóság Program Szeged 2014 A beton szulfát korróziója (sulfate attack) A portland cement
Cementgyártás ki- és bemenet. Bocskay Balázs alternatív energia menedzser
Cementgyártás ki- és bemenet Bocskay Balázs alternatív energia menedzser A Duna-Dráva Cement Kft építőanyag gyártó cégcsoport jelentős hulladékhasznosítási kapacitással Beremendi Gyár 1,2mio t cement/év
KIVIRÁGZÁSMENTES SZÁRAZHABARCS Bmstr.Dipl.HTL.Ing. Eduard LEICHTFRIED Wopfinger Baustoffindustrie GmbH Budapest, 2010 marc. 23.
KIVIRÁGZÁSMENTES SZÁRAZHABARCS Bmstr.Dipl.HTL.Ing. Eduard LEICHTFRIED Wopfinger Baustoffindustrie GmbH Budapest, 2010 marc. 23. SZÁRAZHABARCS 40 év tapasztalat Előkevert, állandó minőség Minden alkotóelem
A Föld kéreg: elemek, ásványok és kőzetek
A Föld kéreg: elemek, ásványok és kőzetek A Föld szerkezete: réteges felépítés... Litoszféra: kéreg + felső köpeny legfelső része Kéreg: elemi, ásványos és kőzettani összetétel A Föld különböző elemekből
Kémiai összetétel (%) SiO 2 6,0 Al 2 O 3 50 53 Fe 2 O 3 3,0 CaO 40,0 MgO 1,5 SO 3 0,4
Általános Az normál dermedésű, de gyorsan kikeményedő, magas korai szilárdsággal rendelkező bauxitcement. Gyártási eljárásának, kémiai összetételének és szilárdulási képességének köszönhetően lényegesen
Karbonát és szilikát fázisok átalakulása a kerámia kiégetése során (Esettanulmány Cultrone et al alapján)
Karbonát és szilikát fázisok átalakulása a kerámia kiégetése során (Esettanulmány Cultrone et al. 2001 alapján) Kő-, kerámia- és fémek archeometriája Kürthy Dóra 2015. 12. 11. 1 Kerámia geológus szemmel
1. A VÍZ SZÉNSAV-TARTALMA. A víz szénsav-tartalma és annak eltávolítása
1. A VÍZ SZÉNSAV-TARTALMA A víz szénsav-tartalma és annak eltávolítása A természetes vizek mindig tartalmaznak oldott széndioxidot, CO 2 -t. A CO 2 a vizekbe elsősor-ban a levegő CO 2 -tartalmának beoldódásával
(11) Lajstromszám: E 006 606 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA
!HU000006606T2! (19) HU (11) Lajstromszám: E 006 606 (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E 0 79193 (22) A bejelentés napja:
Korai beton műtárgyak anyagának vizsgálata és környezeti ásványtani értékelése
Korai beton műtárgyak anyagának vizsgálata és környezeti ásványtani értékelése Subosits Judit Eötvös Loránd Tudományegyetem Természettudományi Kar Ásványtani Tanszék 2010 Témavezető: dr. Weiszburg Tamás
Mészkő Keletkezés: A mészkő fő ásványa a kalcit (CaCO 3 ). Mészkő keletkezhet tengeri és tavi környezetben, mészvázú élőlények váztöredékeinek
Mire jó a mészkő? Mészkő Keletkezés: A mészkő fő ásványa a kalcit (CaCO 3 ). Mészkő keletkezhet tengeri és tavi környezetben, mészvázú élőlények váztöredékeinek falhalmozódásával, vagy vegyi kicsapódással.
Speciálkollégium. Dr. Fintor Krisztián Magyary Zoltán Posztdoktori Ösztöndíj TÁMOP 4.2.4.A/2-11-1-2012-0001 Nemzeti Kiválóság Program Szeged 2014
Speciálkollégium Dr. Fintor Krisztián Magyary Zoltán Posztdoktori Ösztöndíj TÁMOP 4.2.4.A/2-11-1-2012-0001 Nemzeti Kiválóság Program Szeged 2014 A beton kioldódási folyamata Kioldás, kilúgozás (Leaching):
Bundesdenkmalamt, Österreich
Bundesdenkmalamt, Österreich Szövets vetségi Mőemlékvédelmi i Hivatal, Ausztria 2014. 05. 24, Mauerbach Dr. Pintér r Farkas, BDA Természettudom szettudományi Laboratórium rium farkas.pinter@bda.at www.bda.at
Karbonát és szilikát fázisok átalakulása a kerámia kiégetés során (Esettanulmány Cultrone et al alapján)
Karbonát és szilikát fázisok átalakulása a kerámia kiégetés során (Esettanulmány Cultrone et al. 2001 alapján) Kő-, kerámia- és fémek archeometriája Kürthy Dóra 2014. 12. 12. 1 Miért fontos? ősi kerámiák
Speciálkollégium. Dr. Fintor Krisztián Magyary Zoltán Posztdoktori Ösztöndíj TÁMOP 4.2.4.A/2-11-1-2012-0001 Nemzeti Kiválóság Program Szeged 2014
Speciálkollégium Dr. Fintor Krisztián Magyary Zoltán Posztdoktori Ösztöndíj TÁMOP 4.2.4.A/2-11-1-2012-0001 Nemzeti Kiválóság Program Szeged 2014 A beton öregedése A öregedés egy olyan természetes folyamat
mikroszerkezet, tulajdonságok
Románcement ncement: összetétel, mikroszerkezet, tulajdonságok Dr. rer. nat. Pintér Farkas Budapesti workshop a ROCARE EU-projekt szervezésében Info-day of the EU-project ROCARE, Budapest, 4/5/2012 A hidraulikus
NEM KONSZOLIDÁLT ÜLEDÉKEK
NEM KONSZOLIDÁLT ÜLEDÉKEK Fekete-tenger Vörös-tenger Nem konszolidált üledékek Az elsődleges kőzetek a felszínen mállásnak indulnak. Nem konszolidált üledékek: a mállási folyamatok és a kőzettéválás közötti
6. előadás AZ ÁSVÁNYOK RENDSZEREZÉSE OXIDOK, HIDROXIDOK, KARBONÁTOK
6. előadás AZ ÁSVÁNYOK RENDSZEREZÉSE OXIDOK, HIDROXIDOK, KARBONÁTOK Oxidok Fémeknek oxigénnel alkotott vegyületei. Szerkezetükben főleg ionos kötés érvényesül. Az összetett oxidokban két vagy több kation
RÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-1796/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: Cemkut Cementipari Kutató Fejlesztő Kft. Vizsgálólaboratórium 1034 Budapest,
A kötőanyagrendszerek. napjainkig
A kötőanyagrendszerek fejlődése és tulajdonságai az ókortól napjainkig Dr. rer. nat. Pintér Farkas Kötőanyagok Olyan anyagok, amelyek kémiai vagy fizikai folyamatok hatására képesek folyékony vagy pépszerű
Merre tart a betontechnológia fejlıdése? Új irányok és fejlesztések - hozzájárulás a környezetvédelemhez és a fenntartható fejlıdéshez -
HATÉKONY, HIDRAULIKUS KÖTİANYAG ALKALMAZHATÓSÁGA AGRESSZÍV KÉMIAI KORRÓZIÓNAK KITETT LÉTESÍTMÉNYEK ÉPÍTÉSÉHEZ 2010. márc. 23. Merre tart a betontechnológia fejlıdése? Új irányok és fejlesztések - hozzájárulás
RÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (2) a NAH-1-0990/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: MOTIM ZRt. Laboratórium 9200 Mosonmagyaróvár, Timföldgyári u. 9-13. 2) Akkreditálási
Csermák Mihály: Kémia 8. Panoráma sorozat
Csermák Mihály: Kémia 8. Panoráma sorozat Kedves Kollégák! A Panoráma sorozat kiadványainak megalkotása során két fő szempontot tartottunk szem előtt. Egyrészt olyan tankönyvet szerettünk volna létrehozni,
Röntgen-pordiffrakció (XRD) Kő-, kerámia- és fémek archeometriája Kürthy Dóra
Röntgen-pordiffrakció (XRD) Kő-, kerámia- és fémek archeometriája Kürthy Dóra 2016. 11. 21. 1 Kerámia geológus szemmel T nő egyensúlyi rendszer felborul ásványos összetétel és szövet változik Kis léptékű,
3/2003. (I. 25.) BM GKM
Melléklet a 122/2007 Kijelölési Okirathoz Kijelölés az építési termékek követelményeinek, megfelelőség igazolásának, valamint forgalomba hozatalának és felhasználásának részletes szabályairól szóló 3/2003.
ÜVEG ÉS ÜVEGMÁZ. (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával)
ÜVEG ÉS ÜVEGMÁZ (Fórizs István MTA Geokémiai Kutatóintézet Anyagának felhasználásával) Üveg: különleges anyag Sajátos szerkezet: rövid távú rendezettség, röntgen-amorf, térhálós Oxigén atomok alkotják
KŐZETEK ELŐKÉSZÍTÉSE A LEPUSZTULÁSRA. Aprózódás-mállás
KŐZETEK ELŐKÉSZÍTÉSE A LEPUSZTULÁSRA Aprózódás-mállás Az ásványok és kőzet jelentős része olyan környezetben képződött, ahol a hőmérsékleti, nedvességei, nyomási és biológiai viszonyok jelentősen különböznek
ÁSVÁNYOK-KİZETKÉPZİDÉS
ÁSVÁNYOK-KİZETKÉPZİDÉS Tartalom Ásvány, kristály, kızet fogalma Elemek gyakorisága a földkéregben Kızetképzıdés folyamata Ásványok tulajdonságai Kızetalkotó ásványok Ásvány természetben elıforduló anyag
SZERVETLEN KÉMIAI REAKCIÓEGYENLETEK
SZERVETLEN KÉMIAI REAKCIÓEGYENLETEK Budapesti Reáltanoda Fontos! Sok reakcióegyenlet több témakörhöz is hozzátartozik. Zárójel jelzi a reakciót, ami más témakörnél található meg. REAKCIÓK FÉMEKKEL fém
Nátrium és Kalcium részösszefoglaló feladatlap
Nátrium és Kalcium részösszefoglaló feladatlap 1. Írd le a következő elemek és vegyületek kémiai nevét: 1.NaOH, 2.Ca, 3.Mg, 4.CaCO 3, 5.NaCl, 6.Na 2 CO 3 7.CaSO 4, 8.Ca(OH) 2, 9.CaO, 10CO 2, 11.HCl, 12.Na,
RÉSZLETEZŐ OKIRAT (3) a NAH /2016 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (3) a NAH-1-0990/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: MOTIM ZRt. Laboratórium 9200 Mosonmagyaróvár, Timföldgyári u. 9-13. 2) Akkreditálási
Almandin. Pirit Magnetit. Hexakiszoktaéder
Ásványtani alapismeretek 2. előadás Jellemző kristályformák a monoklin és rombos kristályosztályokban A monoklin rendszer szimmetria ele- mei a maximális szimmetria esetén 1 digír 1 tükörsík 1 inverzíós
Curie Kémia Emlékverseny 2018/2019. Országos Döntő 7. évfolyam
A feladatokat írta: Kódszám: Harkai Jánosné, Szeged... Lektorálta: Kovács Lászlóné, Szolnok 2019. május 11. Curie Kémia Emlékverseny 2018/2019. Országos Döntő 7. évfolyam A feladatok megoldásához csak
2. csoport: Alkáliföldfémek
2. csoport: Alkáliföldfémek Be: első előállítás F. Wöhler és A. B. Bussynak 1828, (előtte berill ásvány ism.) Mg, Ca, Sr, Ba első előállítása: Davy 1808 Ra felfedezése: Pierre és Marie Curie 1911 Az alkáliföldfémek
Különböző módon formázott bioaktív üvegkerámiák tulajdonságainak vizsgálata KÉSZÍTETTE: KISGYÖRGY ANDRÁS TÉMAVEZETŐ: DR. ENISZNÉ DR.
Különböző módon formázott bioaktív üvegkerámiák tulajdonságainak vizsgálata KÉSZÍTETTE: KISGYÖRGY ANDRÁS TÉMAVEZETŐ: DR. ENISZNÉ DR. BÓDOGH MARGIT ANYAGMÉRNÖKI INTÉZET 2016.05.11. Diplomadolgozat célja
Tesztkérdések az Ásványtani és kızettani alapismeretek tárgyhoz
Tesztkérdések az Ásványtani és kızettani alapismeretek tárgyhoz 1. Mi a drágakı? a. ásványváltozat b. biogén eredető anyag lehet 2. Mit nevezünk ércnek? a. ásvány, amibıl fémet nyerhetünk ki b. kızet,
TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ
TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ Vas-karbon diagram: A vas olvadáspontja: a) 1563 C. b) 1536 C. c) 1389 C. Mennyi a vas A1-el jelölt hőmérséklete? b) 1538 C. Mennyi a vas A2-el jelölt hőmérséklete?
2. Talajképző ásványok és kőzetek. Dr. Varga Csaba
2. Talajképző ásványok és kőzetek Dr. Varga Csaba Talajképző ásványok A földkéreg egynemű szilárd alkotórészei, melyeknek többsége szabályos, kristályos felépítésű. A bennük az építőelemek szabályosan
Kerámia, üveg és fém-kerámia implantátumok
Kerámia, üveg és fém-kerámia implantátumok Bagi István BME MTAT Bevezetés Kerámiák csoportosítása teljesen tömör bioinert porózus bioinert teljesen tömör bioaktív oldódó Definíciók Bioinert a szomszédos
KERÁMIATAN I. MISKOLCI EGYETEM. Mőszaki Anyagtudományi Kar Kerámia-és Szilikátmérnöki Tanszék. gyakorlati segédlet
MISKOLCI EGYETEM Mőszaki Anyagtudományi Kar Kerámia-és Szilikátmérnöki Tanszék KERÁMIATAN I. gyakorlati segédlet 1. gyakorlat: Porcelán öntımassza oxidos összetételének meghatározása Összeállította: Dr.
Metamorf kőzettan. Magmás (olvadék, kristályosodás, T, p) szerpentinit. zeolit Üledékes (törmelék oldatok kicsapódása; szerves eredetű, T, p)
Metamorf kőzettan Metamorfózis (átalakulás, átkristályosodás): ha a kőzetek keletkezési körülményeiktől eltérő nyomású és/vagy hőmérsékletű környezetbe kerülve szilárd fázisban átkristályosodnak és/vagy
TÖRTÉNETI VASBETON SZERKEZETEK DIAGNOSZTIKAI VIZSGÁLATAI
Magyar Mérnöki Kamara Székesfehérvár, 2018. nov. 30. TÖRTÉNETI VASBETON SZERKEZETEK DIAGNOSZTIKAI VIZSGÁLATAI DR. ARANY PIROSKA ÉPÍTŐMÉRNÖK, C. EGYETEMI DOCENS 1 AZ ELŐADÁS VÁZLATA: 1. SZABÁLYOZÁSI HÁTTÉR
1. Terméselemek 2. Szulfidook 3. Oxidok, hidroxidok 4. Szilikátok 5. Foszfátok 6. Szulfátok 7. Karbonátok 8. Halogenidek 9.
1. Terméselemek 2. Szulfidook 3. Oxidok, hidroxidok 4. Szilikátok 5. Foszfátok 6. Szulfátok 7. Karbonátok 8. Halogenidek 9. Szerves ásványok 1. Terméselemek 26 fajta - fémes: Au(szab) arany tisztán található
Kuti Rajmund. A víz tűzoltói felhasználhatóságának lehetőségei, korlátai
Kuti Rajmund A víz tűzoltói felhasználhatóságának lehetőségei, korlátai A tűzoltóság a bevetések 90%-ban ivóvizet használ tűzoltásra, s a legtöbb esetben a kiépített vezetékes hálózatból kerül a tűzoltó
a NAT-1-1258/2007 számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület MÓDOSÍTOTT RÉSZLETEZÕ OKIRAT a NAT-1-1258/2007 számú akkreditált státuszhoz A Budapesti Mûszaki és Gazdaságtudományi Egyetem Építõmérnöki Kar Építõanyagok és Mérnökgeológia
Az épített környezet anyagai SZKA103_03
Az épített környezet anyagai SZKA103_03 tanulói Az épített környezet anyagai 3. évfolyam 13 Diákmelléklet D1 Memóriajáték tanulói Az épített környezet anyagai 3. évfolyam 15 tanulói Az épített környezet
P és/vagy T változás (emelkedés vagy csökkenés) mellett a:
Metamorf kőzettan Metamorfózis (átalakulás, átkristályosodás): ha a kőzetek keletkezési körülményeiktől eltérő nyomású és/vagy hőmérsékletű környezetbe kerülve szilárd fázisban átkristályosodnak. P és/vagy
Anyagtan II. Építőanyagok (2014) kiemelt vizsgakérdések (ismeretük nélkül, elégtelen az érdemjegy)
Anyagtan II. Építőanyagok (2014) kiemelt vizsgakérdések (ismeretük nélkül, elégtelen az érdemjegy) 1. A mész szilárdulása, cementszerű kötése (képlet) - A cement pernyetartalma miért csökkenti a beton
MŰANYAGOK ALKALMAZÁSA
MŰANYAGOK ALKALMAZÁSA Polimerdiszperziókkal módosított habarcsok és betonok Ismert, hogy a cementalapú komponenseknél drágább polimerekkel javítani lehet a betonok és habarcsok számos tulajdonságát, pl.
BETON A fenntartható építés alapja. Tudatosan előállított és teljes mértékben újrahasznosítható
BETON A fenntartható építés alapja Tudatosan előállított és teljes mértékben újrahasznosítható 2 1 / A betont tudatosan állítjuk elő és újrahasznosíthatjuk A portlandcement felhasználásával készített betont
Ásványtani alapismeretek 6. előadás Kőzetalkotó ásványok Az ásványok olvadékból történő kristályosodásának sorrendje Bowen szerint Kőzetalkotó ásványok: SiO 2 ásványok Kvarc: hexagonális és trigonális
Látszóbeton. Látszóbeton. Látszóbeton. Látszóbeton. Látszóbeton. zsaluzat: üvegszálas műanyag. Zsalumintás betonfelületek
Zsalumintás betonfelületek zsaluzat: üvegszálas műanyag Legfontosabb jellemzők: azonos alapanyagok, azonos betonösszetétel, zsaluzat vízfelszívása, anyaga ne legyen eltérő folyamatos betonozás (munkahézag!)
Falazatok anyagai. A tégla története. A tégla története. Vályog. Természetes kövektől a mesterségesekig. Természetes kövektől a mesterségesekig
Falazatok anyagai A tégla története szárított tégla i.e. 6000 babilóniaiak, asszírok, hettiták, kínaiak Dr. Józsa Zsuzsanna 2006. november. A tégla története Teretes kövektől a mesterségesekig kőzet pl.
A víz fizikai, kémiai tulajdonságai, felhasználhatóságának korlátai
Kuti Rajmund Szakál Tamás Szakál Pál A víz fizikai, kémiai tulajdonságai, felhasználhatóságának korlátai Bevezetés Az utóbbi tíz évben a klímaváltozás és a globális civilizációs hatások következtében Földünk
Polimorfia Egy bizonyos szilárd anyag a külső körülmények függvényében különböző belső szerkezettel rendelkezhet. A grafit kristályrácsa A gyémánt kri
Ásványtani alapismeretek 3. előadás Polimorfia Egy bizonyos szilárd anyag a külső körülmények függvényében különböző belső szerkezettel rendelkezhet. A grafit kristályrácsa A gyémánt kristályrácsa Polimorf
TÖRTÉNETI VAKOLATOK HELYREÁLLÍTÁSA
TÖRTÉNETI VAKOLATOK HELYREÁLLÍTÁSA 2011 május TÖRTÉNETI ÁTTEKINTÉS Neolitikum (Újkőkor) Habarcsok sár-habarcsok kő Habarcsok mészhabarcs mészhabarcs + vulkáni hamu (puccolánok) mészhabarcs+ téglapor (Égei
Ásványtani alapismeretek
Ásványtani és s kőzettani k alapismeretek Előadók: Dr Molnár Ferenc, egyetemi docens, Ásványtani Tanszék Dr Ditrói Puskás Zuárd, egyetemi docens, Kőzettan-Geokémiai Tanszék Gyakorlatvezetők: Dr Molnár
A feladatok megoldásához csak a kiadott periódusos rendszer és számológép használható!
1 MŰVELTSÉGI VERSENY KÉMIA TERMÉSZETTUDOMÁNYI KATEGÓRIA Kedves Versenyző! A versenyen szereplő kérdések egy része általad már tanult tananyaghoz kapcsolódik, ugyanakkor a kérdések másik része olyan ismereteket
SiAlON. , TiC, TiN, B 4 O 3
ALKALMAZÁSOK 2. SiAlON A műszaki kerámiák (Al 2 O 3, Si 3 N 4, SiC, ZrO 2, TiC, TiN, B 4 C, stb.) fémekhez képest igen kemény, kopásálló, ugyanakkor rideg, azaz dinamikus igénybevételek elviselésére csak
ÁSVÁNY vagy KŐZET? 1. Honnan származnak ásványaink, kőzeteink? Írd a kép mellé!
ÁSVÁNY vagy KŐZET? 1. Honnan származnak ásványaink, kőzeteink? Írd a kép mellé! 2. Magmás kőzetek a hevesek A legjobb építőtársak a vulkáni kiömlési kőzetek. Hogy hívják ezt a térkövet?.. A Föld kincseskamrája
MUNKAANYAG. Győri Zsuzsanna Rozália. Útépítésben alkalmazott kötőanyagok, habarcsok, festékek. A követelménymodul megnevezése:
Győri Zsuzsanna Rozália Útépítésben alkalmazott kötőanyagok, habarcsok, festékek A követelménymodul megnevezése: Burkolat, útkörnyezet kezelése I. A követelménymodul száma: 0598-06 A tartalomelem azonosító
Mérnöki anyagismeret. Szerkezeti anyagok
Mérnöki anyagismeret Szerkezeti anyagok 1 Szerkezeti anyagok Fémek Vas, acél, réz és ötvözetei, könnyűfémek és ötvözeteik Műanyagok Hőre lágyuló és hőre keményedő műanyagok, elasztomerek Kerámiák Kristályos,
AGROKÉMIA ÉS A NÖVÉNYTÁPLÁLÁS ALAPJAI Oktatási segédlet a műtrágyák felismeréséhez
PANNON EGYETEM GEROGIKON KAR KESZTHELY NÖVÉNYTERMESZTÉSTANI ÉS TALAJTANI TANSZÉK AGROKÉMIA ÉS A NÖVÉNYTÁPLÁLÁS ALAPJAI Oktatási segédlet a műtrágyák felismeréséhez Készítették: Dr. habil. Sárdi Katalin
7. elıadás AZ ÁSVÁNYOK RENDSZEREZÉSE OXIDOK, HIDROXIDOK, KARBONÁTOK
7. elıadás AZ ÁSVÁNYOK RENDSZEREZÉSE OXIDOK, HIDROXIDOK, KARBONÁTOK Oxidok Fémeknek oxigénnel alkotott vegyületei. Szerkezetükben fıleg ionos kötés érvényesül. A koordinációt tekintve a nagy koordinációs
Anyagismeret tételek
Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő
26. óra ÁSVÁNYOK, KŐZETEK, ÉRCEK
26. óra A házi feladat 20/5.c) megoldása: Húzd alá az ásványvizekre használt azonos jelentésű kifejezéseket! buborékos, ízesített, szénsavas, oxigénnel dúsított, szén-dioxiddal dúsított A táblázatban a
8. osztály 2 Hevesy verseny, megyei forduló, 2004.
8. osztály 2 Hevesy verseny, megyei forduló, 2004. Figyelem! A feladatokat ezen a feladatlapon oldd meg! Megoldásod olvasható és áttekinthető legyen! A feladatok megoldásában a gondolatmeneted követhető
Al 2 O 3 kerámiák. (alumíniumtrioxid - alumina)
Al 2 O 3 kerámiák (alumíniumtrioxid - alumina) Alumíniumtrioxid - alumina Korund (polikristályos, hexagonális sűrűill.) Zafir egykristály (természetes és mesterséges is) Rubin (természetes és mesterséges
Cementipari hasznosítás
Cementipari hasznosítás egy gazdaságos alternatíva a szennyvíziszap összes komponensének hasznosítására Bocskay Balázs alternatív energia menedzser Az előadás fő témái A hazai cementipar helyzete és a
10. Az épített környezet anyagainak gyártása
10. Az épített környezet anyagainak gyártása Az épített környezet anyagai napjainkban már túlnyomó többségben mesterségesek. Ez a fejezet az előállított anyagok közül a legfontosabbakat a környezetünkben
A bányászatban keletkező meddőanyagok hasznosításának lehetőségei. Prof.Dr.CSŐKE Barnabás, Dr.MUCSI Gábor
Hulladékvagyon gazdálkodás Magyarországon, Budapest, október 14. A bányászatban keletkező meddőanyagok hasznosításának lehetőségei Prof.Dr.CSŐKE Barnabás, Dr.MUCSI Gábor Miskolci Egyetem Nyersanyagelőkészítési
A FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA
A FŐVÁROSI HULLADÉKHASZNOSÍTÓ MŰ KAZÁNJÁBAN KELETKEZETT SZILÁRD ANYAGOK KÖRNYEZET- GEOKÉMIAI VIZSGÁLATA Müller Melinda és Berta Márton Környezettan BSc és Környezettudomány MSc hallgatók Témavezető: Szabó
VÍZKEZELÉS Kazántápvíz előkészítés ioncserés sómentesítéssel
A víz keménysége VÍZKEZELÉS Kazántápvíz előkészítés ioncserés sómentesítéssel A természetes vizek alkotóelemei között számos kation ( pl.: Na +, Ca ++, Mg ++, H +, K +, NH 4 +, Fe ++, stb) és anion (Cl
Anyagválasztás dugattyúcsaphoz
Anyagválasztás dugattyúcsaphoz A csapszeg működése során nagy dinamikus igénybevételnek van kitéve. Ezen kívül figyelembe kell venni hogy a csapszeg felületén nagy a kopás, ezért kopásállónak és 1-1,5mm
1. feladat Összesen: 10 pont. 2. feladat Összesen: 14 pont
1. feladat Összesen: 10 pont Az AsH 3 hevítés hatására arzénre és hidrogénre bomlik. Hány dm 3 18 ºC hőmérsékletű és 1,01 10 5 Pa nyomású AsH 3 -ből nyerhetünk 10 dm 3 40 ºC hőmérsékletű és 2,02 10 5 Pa
Nem vas fémek és ötvözetek
Nem vas fémek és ötvözetek Anyagtudományi és Technológiai Tanszék Nem vas fémek és ötvözetek Áruk jóval magasabb, mint a vasötvözeteké, nagyon sok ipari területen alkalmazzák. Tulajdonságaik alacsony fajsúly,
A metastabilis Fe-Fe 3 C ikerdiagram (Heyn - Charpy - diagram)
A metastabilis Fe-Fe 3 C ikerdiagram (Heyn - Charpy - diagram) A vas-karbon egyensúlyi diagram alapvető fontosságú a vasötvözetek tárgyalásánál. Az Fe-C ötvözetekre vonatkozó ismereteket általában kettős
1. változat. 4. Jelöld meg azt az oxidot, melynek megfelelője a vas(iii)-hidroxid! A FeO; Б Fe 2 O 3 ; В OF 2 ; Г Fe 3 O 4.
1. változat z 1-től 16-ig terjedő feladatokban négy válaszlehetőség van, amelyek közül csak egy helyes. Válaszd ki a helyes választ és jelöld be a válaszlapon! 1. Melyik sor fejezi be helyesen az állítást:
Referencia-dokumentum a cement- és mésziparban rendelkezésre álló legjobb elérhető technikákról
EURÓPAI BIZOTTSÁG Integrált környezetszennyezés-megelőzés és -csökkentés (IPPC) Referencia-dokumentum a cement- és mésziparban rendelkezésre álló legjobb elérhető technikákról XXX 2001 TARTALMI ÖSSZEFOGLALÓ
Építőanyagok 2. Anyagjellemzők 1.
A természet csodákra képes Építőanyagok 2. Anyagjellemzők 1. Dr. Józsa Zsuzsanna 2007.február 13. Az ember nagyot és maradandót akar építeni ÉRDEMES? 1. A babiloni zikkurat, Bábel tornya kb. 90 m (Kr.e.
A Budapest Főváros Kormányhivatala közleménye kijelölt szervezeteknek
MFO-37 A Budapest Főváros Kormányhivatala közleménye kijelölt szervezeteknek a megfelelőségértékelő szervezetek tevékenységéről szóló 2009. évi CXXXIII. törvény szerinti közzétételéről Az iparügyekért
ÁSVÁNYOK ÉS MÁS SZILÁRD RÉSZECSKÉK AZ ATMOSZFÉRÁBAN
ÁSVÁNYOK ÉS MÁS SZILÁRD RÉSZECSKÉK AZ ATMOSZFÉRÁBAN A Föld atmoszférája kolloid rendszerként fogható fel, melyben szilárd és folyékony részecskék vannak gázfázisú komponensben. Az aeroszolok kolloidális
Beton. (Könnyű)betonok alkalmazása Már az ókortól kezdve alkalmazzák pl.: Colosseum, Pantheon. Dr. Józsa Zsuzsanna. Első vasbeton.
Beton (Könnyű)betonok alkalmazása Már az ókortól kezdve alkalmazzák pl.: Colosseum, Pantheon Dr. Józsa Zsuzsanna Beton 1 Beton 2 2 A beton fogalma Első vasbeton Lambot-féle betoncsónak 1854 Rostock 2003
Kerámiák archeometriai vizsgálata
Bevezetés Kerámiák archeometriai vizsgálata Szakmány György Keramos (görög) agyag agyagból készített tárgy Mázatlan (terrakotta) mázas Szemcseméret alapján finomkerámia max. 0,1-0,2 mm szemcsék, pórusok
Röntgen-pordiffrakció (XRD) Kőeszközök, fémek és kerámiák archeometriája Kürthy Dóra
Röntgen-pordiffrakció (XRD) Kőeszközök, fémek és kerámiák archeometriája Kürthy Dóra 2017. 11. 24. 1 Kerámia geológus szemmel T nő egyensúlyi rendszer felborul ásványos összetétel és szövet változik Kis
Tápoldatozás és a hozzá szükséges anyagok, eszközök. Beázási profil különböző talajtípusokon
Tápoldatozás és a hozzá szükséges anyagok, eszközök (3. 19. o.) Tápoldat növényi tápanyagok vizes oldata Tápoldatozás tápanyagok öntözővízzel történő kijuttatása; mikroöntözéssel fertilisation irrigation
Energetikai hasznosítás a Duna-Dráva Cement Kft. gyáraiban
Energetikai hasznosítás a Duna-Dráva Cement Kft. gyáraiban egy gazdaságos alternatíva a szennyvíziszap összes komponensének hasznosítására Bocskay Balázs alternatív energia menedzser Az előadás fő témái
(11) Lajstromszám: E 003 362 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA
!HU000003362T2! (19) HU (11) Lajstromszám: E 003 362 (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E 04 075379 (22) A bejelentés napja:
Az ásványok rendszerezése Az ásványok osztályokba sorolásának alapelvei: - Összetétel - Kristályszerkezet - Előfordulás Összesen 9 osztályba soroljuk
Ásványtani alapismeretek 4. előadás Az ásványok rendszerezése Az ásványok osztályokba sorolásának alapelvei: - Összetétel - Kristályszerkezet - Előfordulás Összesen 9 osztályba soroljuk az ásványokat,
Különleges tulajdonságú betonok
Csoportosítások Különleges tulajdonságú betonok Ezek lényegében normál összetételű kavics betonok, de kötőanyaguk vagy adalékszer adagolásuk miatt válnak különleges tulajdonságúvá. Például: szulfátálló,
NSZ/NT betonok alkalmazása az M7 ap. S65 jelű aluljáró felszerkezetének építésénél
NSZ/NT betonok alkalmazása az M7 ap. S65 jelű aluljáró felszerkezetének építésénél Betontechnológiai kísérletek Az I. kísérlet sorozatban azt vizsgáltuk, hogy azonos betonösszetétel mellett milyen hatást
Kötőanyagok habarcsok. a mikroszkóp rt?
Kötőanyagok habarcsok a mikroszkóp alatt: : mit, mivel, miért rt? Dr. rer. nat. Pintér Farkas Habarcsrendszerek vizsgálati módszerek Fizikai módszerek - nyomó-, húzószilárdság - porozitás (Hg-penetrációs
Anyagismeret. 3. A vas- karbon ötvözet
Anyagismeret 3. A vas- karbon ötvözet A fémek és ötvözetek szerkezete Vas- Karbon diagram Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos,
KÉMIA TEMATIKUS ÉRTÉKELİ FELADATLAPOK. 9. osztály A változat
KÉMIA TEMATIKUS ÉRTÉKELİ FELADATLAPOK 9. osztály A változat Beregszász 2005 A munkafüzet megjelenését a Magyar Köztársaság Oktatási Minisztériuma támogatta A kiadásért felel: Orosz Ildikó Felelıs szerkesztı:
ÉRCEK ércnek ércásványok
ÉRCEK Minden olyan kőzetet ércnek nevezünk, melyből azadottkor technológiai szintjén gazdaságosan fémet nyerhetünk ki. Az érc azon komponensei, melyek az adott fémet (fémeket) tartalmazzák az ércásványok.
TUDOMÁNYOS DIÁKKÖRI DOLGOZAT
TUDOMÁNYOS DIÁKKÖRI DOLGOZAT HABARCS- ÉS KÖTŐANYAGOK HAZAI PIACI VÁLASZTÉKA VAKOLT TÖRTÉNETI FELÜLETEK HELYREÁLLÍTÁSA ESETÉN Készítette: Bukta Katalin Simon Péter Konzulens: Vidovszky István PhD. 2012.
11. előadás MAGMÁS KŐZETEK
11. előadás MAGMÁS KŐZETEK MAGMÁS KŐZETEK A FÖLDKÉREGBEN A magmából képződnek az elő- és főkristályosodás során. A megszilárdulás helye szerint: Intruzív (mélységi) kőzetek (5-20 km mélységben) Szubvulkáni
