1 Románcement ncement: összetétel, mikroszerkezet, tulajdonságok Dr. rer. nat. Pintér Farkas Budapesti workshop a ROCARE EU-projekt szervezésében Info-day of the EU-project ROCARE, Budapest, 4/5/2012 A hidraulikus habarcskötıanyagok fejlıdésének vázlatos áttekintése ma ca portlandcement románcement NHL? ókor puccolános meszek = római cement opus caementitium (cocciopesto, horasan ) > Kr.e mész 1

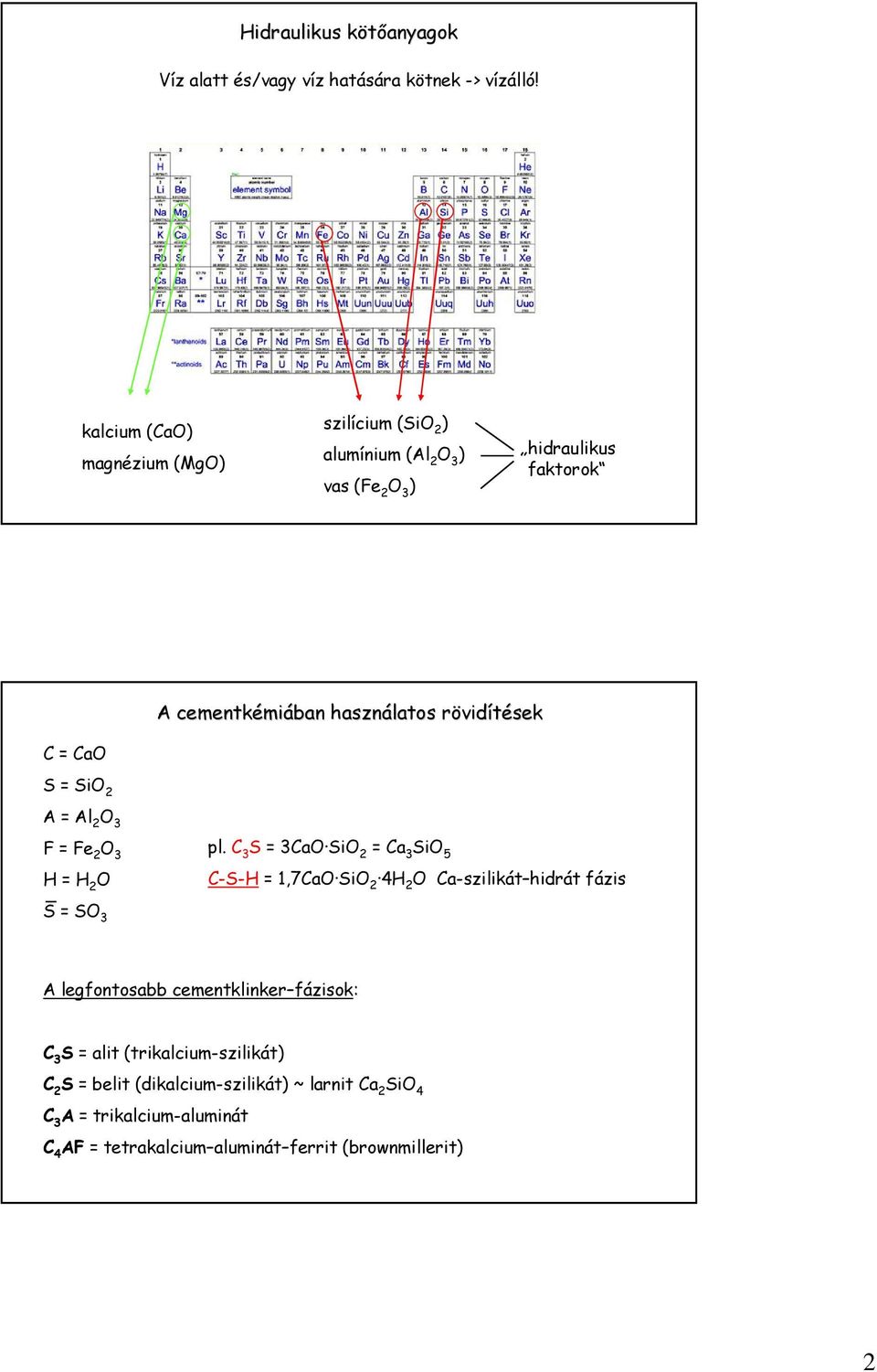

2 Hidraulikus kötıanyagok Víz alatt és/vagy víz hatására kötnek -> vízálló! kalcium (CaO) magnézium (MgO) szilícium (SiO 2 ) alumínium (Al 2 O 3 ) vas (Fe 2 O 3 ) hidraulikus faktorok A cementkémiában használatos rövidítések C = CaO S = SiO 2 A = Al 2 O 3 F = Fe 2 O 3 H = H 2 O pl. C 3 S = 3CaO SiO 2 = Ca 3 SiO 5 C-S-H = 1,7CaO SiO 2 4H 2 O Ca-szilikát hidrát fázis S = SO 3 A legfontosabb cementklinker fázisok: C 3 S = alit (trikalcium-szilikát) C 2 S = belit (dikalcium-szilikát) ~ larnit Ca 2 SiO 4 C 3 A = trikalcium-aluminát C 4 AF = tetrakalcium aluminát ferrit (brownmillerit) 2

3 Nyersanyagok termékek TERMÉSZETES NYERSANYAGOK MESTERSÉGESEN KEVERT NYERSANYAG (ca. 75% mész + 25% agyag) tiszta mész (0-10% agyag) mész alacsony agyagtartalommal (10-25%) mész magas agyagtartalommal (30-45%) égetés ºC között égetés 1400 ºC felett LÉG MÉSZ oltás (ırlés) ırlés ırlés gipsz természetes vagy szintetikus puccolánokat hozzáadva természetes vagy szintetikus puccolánokat hozzáadva HIDRAULIKUS MÉSZ TERMÉSZETES HIDRAULIKUS MÉSZ (NHL) ROMÁNCEMENTE EMENTEK PORTLANDCEMENTEK Eltérı összetételő nyersanyag + különbözı égetési hımérséklet > különbözı végtermékek, eltérı fizikai-kémiai tulajdonságokkal NHL agyagos mészkı 10-30% agyagtartalom Románcement márga 30-45% agyagtartalom Portlandcement mész + agyag (3:1) C C 1400 C alacsony T klinker fázisok: C 2 S, C 2 A, etc. + CaO alacsony T klinker fázisok: C 2 S, C 2 AS, C 3 S 2, etc. + amorf fázis magas T klinker fázisok: C 3 S, C 3 A, C 2 S, C 4 AF Kötés: hidraulikus + levegın Kötés: hidraulikus Kötés: hidraulikus alacsony-közepes végsı szilárdság közepes-magas végsı szilárdság magas végsı szilárdság 3

4 Románcement: definíció Mészmentes hidraulikus kötıanyag RC vs. NHL: nincs a kötésben résztvevı szabad mész Natúrcement nyersanyag: márga Alacsony hımérséklető cement zsugorodási hımérséklet («1200 C) alatt égetve A románcement r gyártásának ának fıbb lépései cementkı (klinker) kıbánya tört márga aknakemence ( C) elıválogatás Ábra: C. Gosselin (2012) után módosítva románcement ırlés 4

5 Nyersanyag: Márga = mészbıl és agyagból álló finomszemcsés, üledékes kızet Gartenau (Sbg, A) Lilienfeld (NÖ, A) Égetés: aknakemencében (általában folyamatos üzem során; fa- vagy széntüzeléssel) Gartenau (Salzburg) 5

6 Kisérleti RC klinkerek fázisösszetétele 100% 90% C 2 AS 80% 70% 60% 50% 40% Optimum α -C 2 S β-c 2 S Gehlenite b belite a' belite Amorphous Free lime Quartz Calcite 30% 20% 10% kvarc kalcit CaO amorf fázis 0% Temperature ( o C) Kép: ROCEM egy jellegzetes románcement különbözı fokon kiégetett összetevıket tartalmaz 6

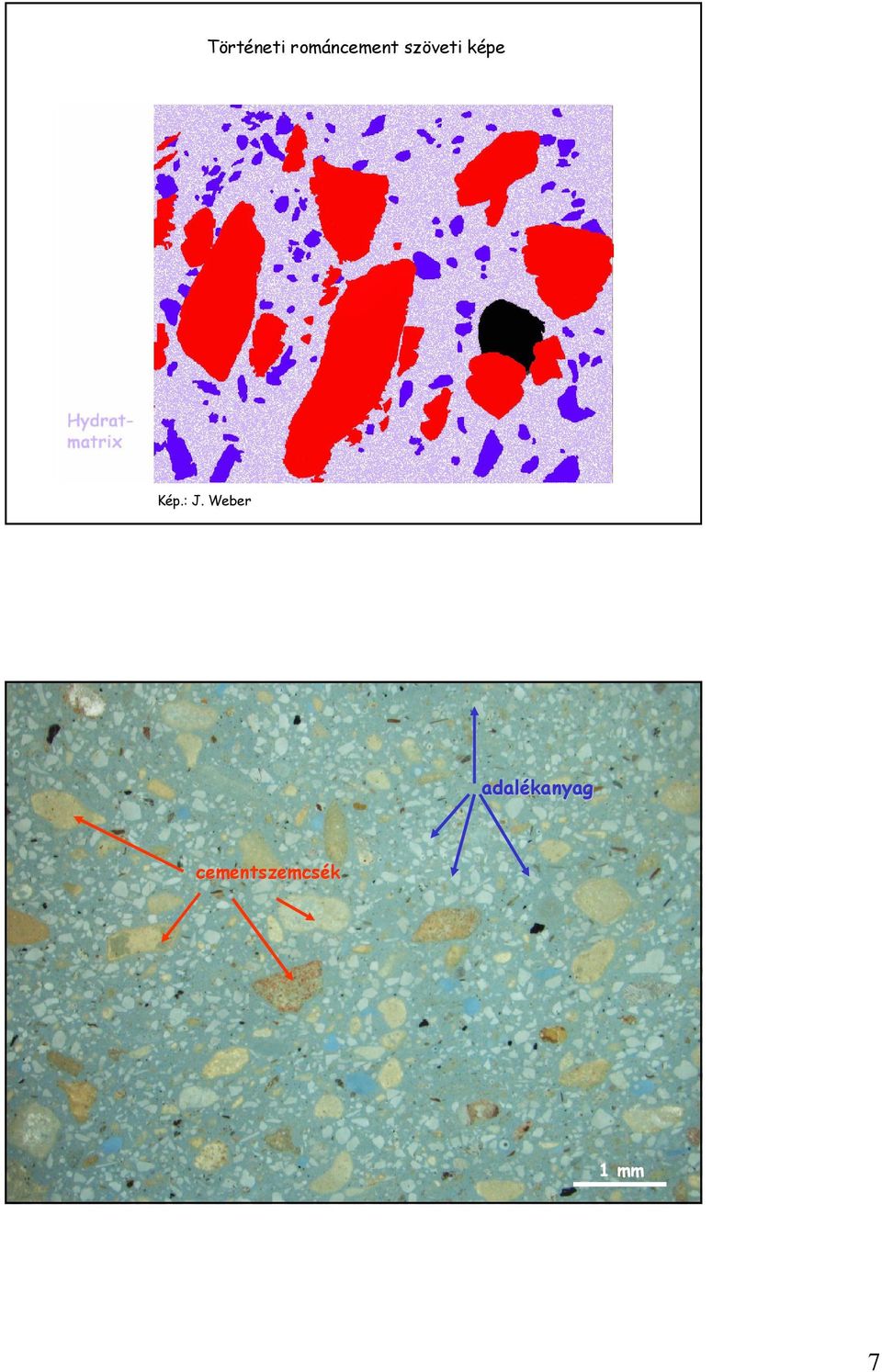

7 Történeti románcement szöveti képe Kép.: J. Weber adalé adalékanyag cementszemcs ék cementszemcsé 1 mm 7

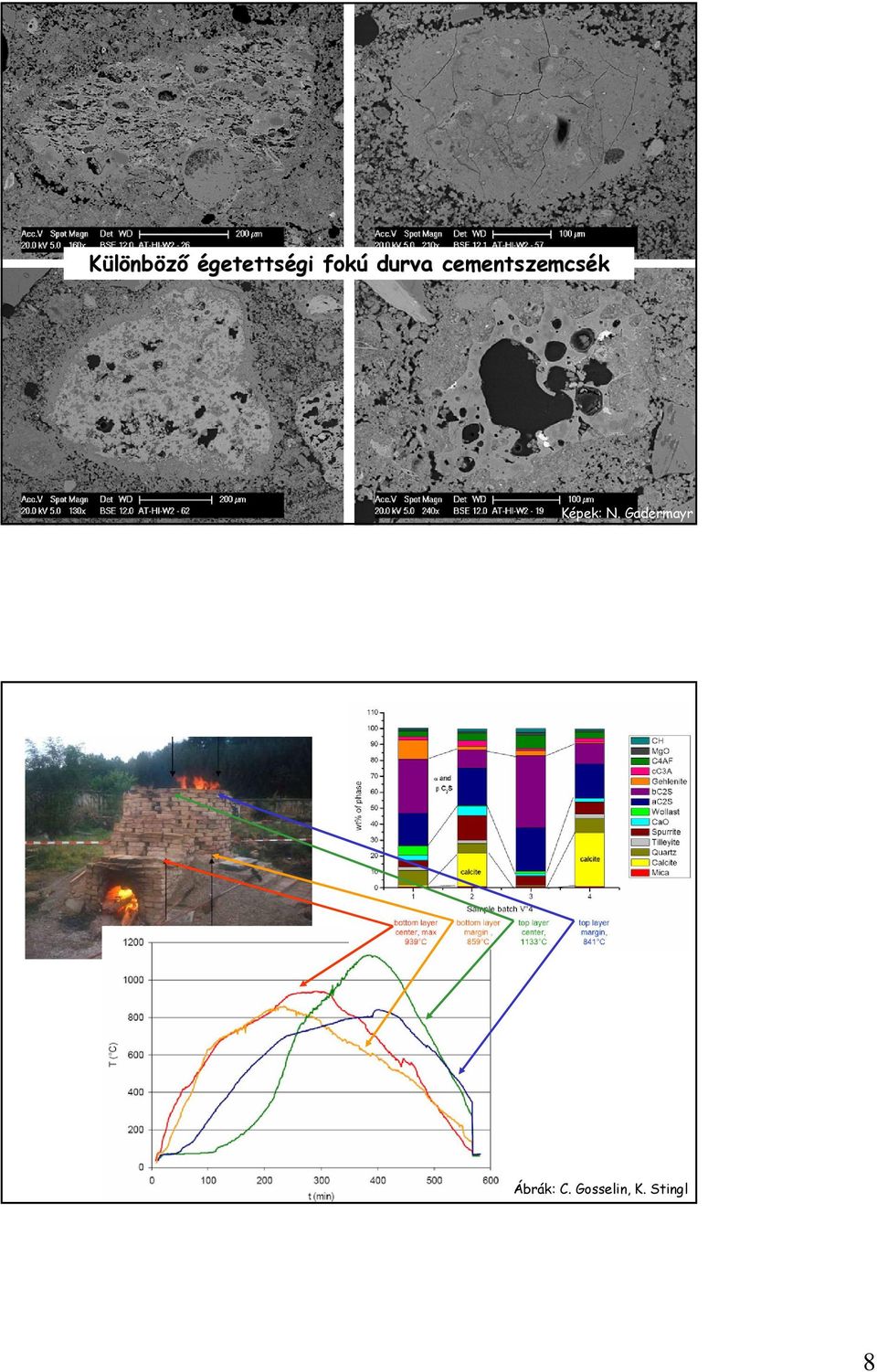

8 Különbözı égetettségigi fokú durva cementszemcs szemcsék Képek: N. Gadermayr Ábrák: C. Gosselin, K. Stingl 8

9 alulégetett alulégetett túlégetett optimálisan égetett optimálisan égetett Kép: C. Gosselin A változatos cementklinker-összetétel okai: alacsony égetési hımérséklet (egyensúlyi reakciók hiánya) hıméréskleti gradiensek az aknakemencében nagymérető nyersanyag (hımérsékleti gradiensek minden egyes kıben) (inhomogén összetételő nyersanyag) Hidratáci ció-kötés s I. PC RC Nyomószilárdság késı végsı szilárdság 20 MPa (w/c 0,65; 6 hónap) lassú szilárdságnövekedés gyors kötés 4 MPa (w/c 0,65; 6 óra) 28 nap ~1 év 9

10 Hidratáci ció-kötés s II. reakciók I. Korai kötés (gyors kötés ~ flash set ) Amorf Ca (szilícium) aluminátok + H 2 O monokarboaluminát, részben karbonátososdott Afm (+ Ca-Aluminát-(szilikát)-hidrát) fázisok II. Késıi szilárdulás Hidraulikus kötés: (α -β) C 2 S + C-A-S együttes hidratációja Algazdag C-S-H Hidratáci ció-kötés s III. kötéslassítás I. Kémia kötéslassítókkal pl. citromsav, Na-glukonát -> öntvényhabarcsok készítésére megfelelı, de vakolóhabarcsokhoz kevésbé vagy nem II. DARC DeAktivált RománCement (Christian Gurtner ) 1. homok + meghatározott mennyiségő víz (bekeverés) 2. + románcement (bekeverés) 3. habarcs tárolása levegıtıl elzárt tárolóedényben -> vakolóhabarcsok készítésére megfelelı, öntvények készítésére nem 10

11 Különbözı cement/adalékanyag arány nyú románcement habarcsok nyomószil szilárdsági értékei Ábra: W. Schwarz, CAS GmbH Laboratóriumi riumi románcement jellegzetes pórusmp rusmérte-eloszlásasa 0,7 µm Teljes (nyílt) porozitás: 25 40% Ábra: Klisińska Kopacz et al., 2010 után módosítva 11

12 magas porozitás nagy szilárdság! hidrátmátrix ( kártyavár-szerkezet ) egy törtét románcement habarcsban Vízben való érlelés hatása a pórusméret eloszlásrasra 0,7 µm 14 nap 0,02 µm 1 nap 90 nap Ábra: Klisińska Kopacz et al., 2010 után módosítva 12

13 Vízben érlelt románcementek mikroszerkezete 14 napos habarcs 90 napos habarcs Képek: K. Bayer 1. Nyomószilárdság: Románcementek jellegzetes tulajdonságai kezdeti szilárdság (2 4 MPa, pár óra!) gyors elérése lassú, de folyamatos növekedés, (rel.) magas végsı szilárdsággal (20 30 Mpa) 2. Porozitás: magas teljes és kapilláris porozitás > magas páraáteresztı képesség, vízfelvétel leadás vízben érlelt öntvények > tömött mikroszerkezet, alacsony porozitás 3. Kötés sebessége: gyors kezdeti (kémiai adalékokkal vagy deaktiválással befolyásolható) 4. Cement/adalékanyag arány: magas (0,5 2, történeti habarcsoknál) > cementcsomók szerepe, bedolgozhatóság, stb. 5. Szín: halványbézs halványokker 13

14 Történeti románcement habarcsok - gyakran év elteltével is kíváló állapotnak örvendenek - változatos, de leggyakrabban magas kötıanyag-adalékanyag arány - nagy szilárdság mellett magas porozitás kötıanyag mikroszerkezet románcement homok kavics beton falazó habarcs vakolat húzott stukkó öntvény történeti románcement habarcs recpetúrák Adaléka kanyag szemcseméret ret-eloszlásasa történeti RC habarcsokban 12 öntvények vakolatok > 16 > 8 > 4 > 2 > 1 > 0,5 > 0,25 > 0,125 > 0,063 < 0,063 percentage of mortar (w/w) casts in-situ run renders grain size category 14

15 Történeti románcementek fizikai jellemzıi öntvény vakolat 1 (sovány) vakolat 2 (zsíros) vakolat 3 (román cement/mész) Köt.a.-homok arány w/w 1 : 0.5±0.2 1 : : : 0.5 Nyomószilárdság (N/mm 2 ) 47.9 ± Húzószilárdság (N/mm 2 ) 3.0 ± (?) 0.6 Rugalmassági modulus (kn/mm 2 ) 18.2 ± Sőrőség (g/cm 3 ) Nyílt porozitás (% v/v) 30.7 ± Vízfelvétel (% w/w) 18.6 ± w-érték (kg/m 2 h) 7.0 ± Páradiffúzió µ 23.5 ± Történeti románcementek Budapesten Vadász u. Báthory u. sarok 1 mm 15

16 Báthory u ,5 mm 2 mm Vásárhelyi Pál u

17 Andrássy út mm Krisztina tér 6. 17

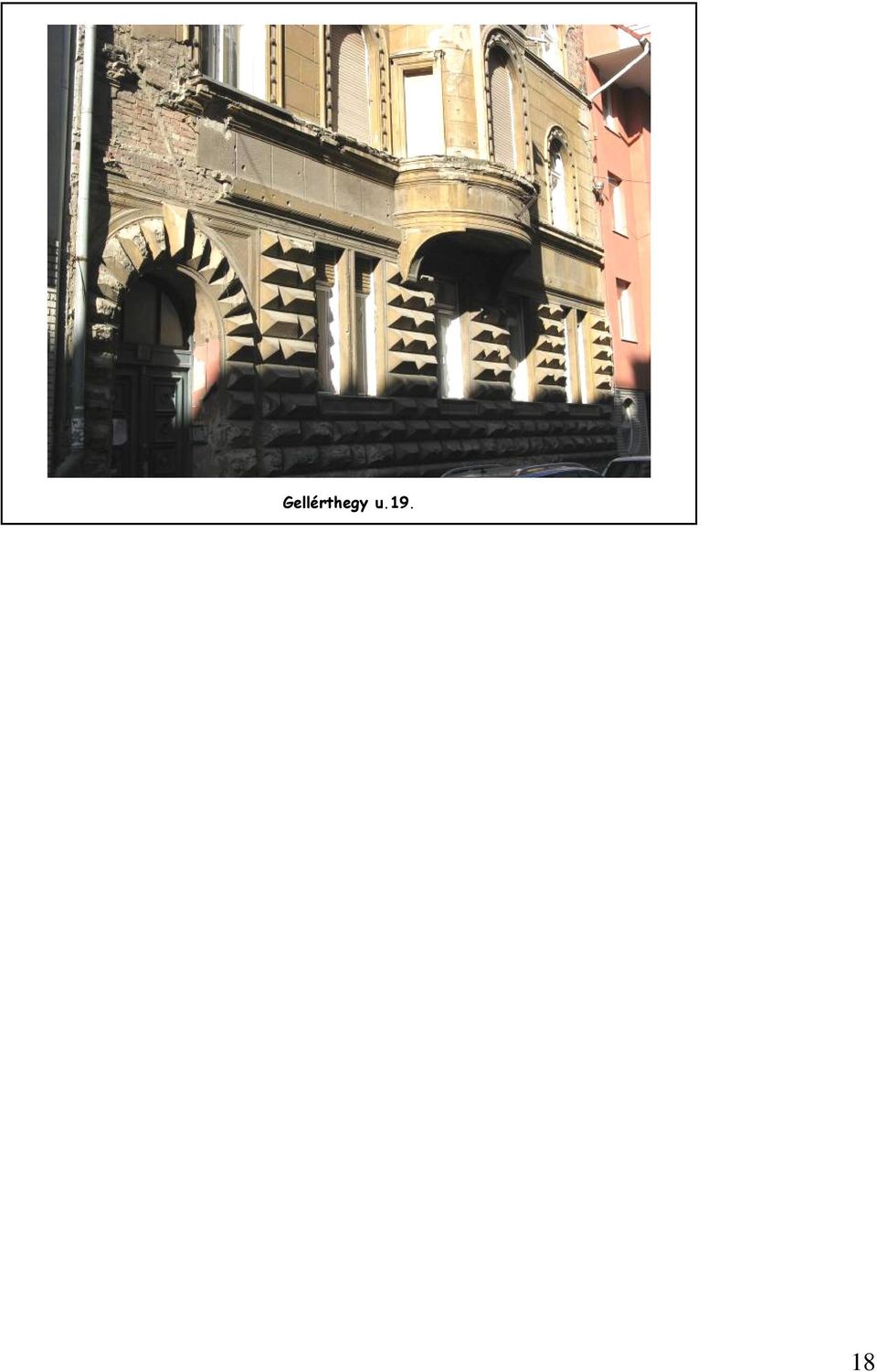

18 Gellérthegy u
