1 Nyomatminőség és kódellenőrzés PPD Expo 2015 április 16. Kft Regős Péter

2 A kódok olvashatósága A jelképtípus oldalról: Kódtípus torzulásra vonatkozó tűréshatáraitól. Ellenőrző szám használatától. Hiba-helyreállító képességektől(több szint is lehet) Minimum kontraszt értékektől. Az adott olvasandó jelkép oldalról: Felülettől Nyomtatási eljárástól Mérettől Nyomtatási minőségtől Adatmennyiségtől Olvasó oldaláról: Dekódoló algoritmustól Optikai rendszertől Felbontástól Adatmennyiségtől > > > >

Az adott olvasandó jelkép oldalról: Felülettől Nyomtatási eljárástól Mérettől Nyomtatási minőségtől Adatmennyiségtől Olvasó

3 1D vagy Lineáris kódok Vonalkód Kis adatsűrűség karakternyi információ kódolása, numerikus és alfanumerikus adatok kódolására Alacsony hibaszűrési képesség (ellenőrzőszám) Nincs hibajavítás Méret az alapvonal szélességével (X-méret vagy modulméret) megadható A magasság általában ezzel áll arányban. Sokféle olvasó berendezés Alacsony költségek, többféle technikával előállítható címke alapú jelképforma.

az alapvonal szélességével (X-méret vagy modulméret) megadható A magasság általában ezzel áll arányban.

4 2D Mátrix jelképek 2D mátrix jelképek kódolása illetve dekódolása a világos és sötét modulok relatív helyzetén alapul. A kódolás kódszavak és nem karakterek segítségével történik. Pozitív és negatív ábrázolás is engedélyezett. Az eltérő kódolási sémák különböző hibajavítási eljárásokat alkalmaznak. Orientáció-független olvasás vagy annál több karakter kódolására is alkalmasak. Kódolás Numerikus, alfanumerikus, ASCII, bináris, speciális karakterekkel tartalommal is. Akár 20% kontraszt esetén is olvashatók

Az eltérő kódolási sémák különböző hibajavítási eljárásokat alkalmaznak. Orientáció-független olvasás.

5 Nagy adatkapacitás Miben jobb a mátrix kód mint a lineáris? Maximum 7089 numerikus karakter Maximum numerikus karakter numerikus karakter 5x5mm 10 numerikus karakter 50x20mm Helytakarékos Nagysebességű irányfüggetlen olvasás 360 -ban olvasható Hibajavítás akár 30% sérülés esetén Horizontális olvasás Hibajavítás Az olvasás nem lehetséges

01234567890123456789 01234567890123456789 01234567890123456789 0123456789 40 numerikus karakter 5x5mm 10 numerikus

6 KÓD TERVEZÉS

7 Kód méretei A vonalkódokot felépítő egységnyi vonal vagy pont (modul) szélessége(1d lineáris) vagy oldalhosszúsága(2d Matrix) az X-Méret Jellemzően mil-ben adjuk meg 1mil=0,0254mm. Lineáris kódoknál meghatározza a kód szélességét is.

oldalhosszúsága(2d Matrix) az X-Méret Jellemzően mil-ben

8 Színkombinációk Hibás színkombinációk Megfelelő színkombinációk

453120 236458 3 453120 236458 3 453120 236458 3 453120

9 Színre/Raszterrebontás A vonalkódot (vonalakat és a hátteret nem szabad: Színre bontani Raszterre bontani, Negatív képként ábrázolni (világos vonalak, sötét háttér)

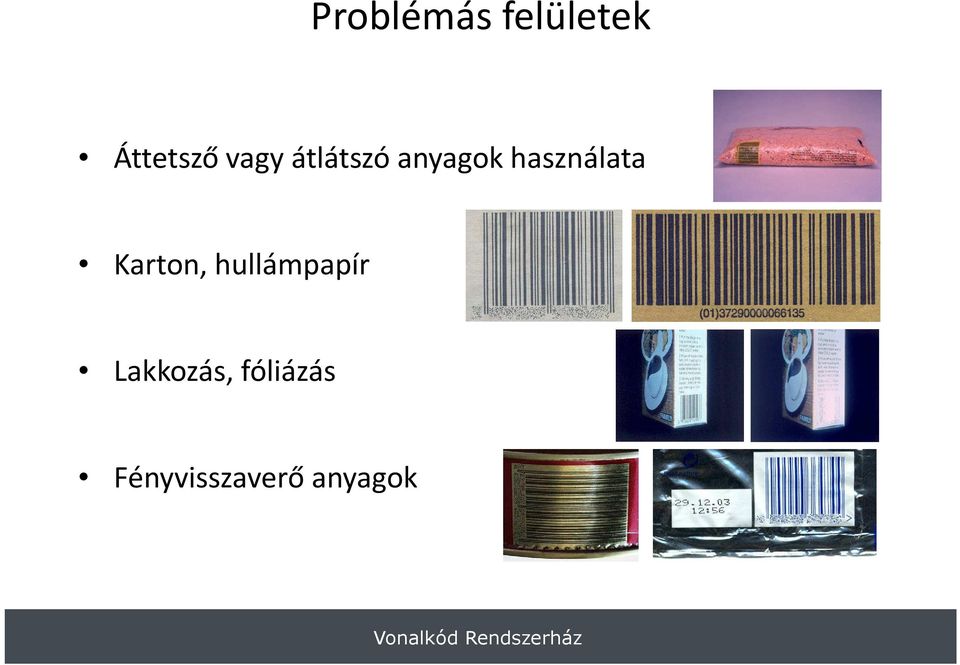

10 Problémás felületek Áttetsző vagy átlátszó anyagok használata Karton, hullámpapír Lakkozás, fóliázás Fényvisszaverő anyagok

11 Típushibák Színre bontva Raszterre bontva Magasságcsökkentett Negatív ábrázolás Arany fóliával prégelve Fólia alatt Magasságcsökkentett Raszterre bontva Hegesztési él átfut rajta Magasságcsökkentett Az eredeti jelkép: sárga volt és magasságcsökkentett. A javítás : más GTIN, magasságcsökkentett, a nyomat elöregedett.

Hegesztési él átfut rajta Magasságcsökkentett Az eredeti jelkép: sárga volt és

12 KÓD ELŐÁLLÍTÁS

13 Kód előállítás HAGYOMÁNYOS FORMAKÉSZÍTÉSES NYOMDAI ELJÁRÁSOK (NAGY PÉLDÁNYSZÁM) DIGITÁLIS NYOMDAI ELJÁRÁSOK (NAGY PÉLDÁNYSZÁM) DIGITÁLIS IGÉNY SZERINTI ELJÁRÁSOK (KIS-KÖZEPES PÉLDÁNYSZÁM) EGYÉB ELJÁRÁSOK (KIS-KÖZEPES PÉLDÁNYSZÁM) Offset Flexo Mély Magas Szita Tampon Stb Digitálisnyomdagépek (hagyományosra épülő) /formakészítés a gépen belül történik/ Mátrix Laser Termo Termo-transzfer Termo-szublimációs Ink-jet, Laser-gravírozás Beütés Maratás Fröccsöntés Stb. Előállítási mennyiség Állandó adat nagy mennyiségű nyomtatására Előállítási költség/db Változó adatok nyomtatására

0100101001 0100101001 Digitálisnyomdagépek (hagyományosra épülő) /formakészítés a gépen belül történik/ Mátrix Laser Termo Termo-transzfer

14 Hagyományos Nyomtatási eljárások FLEXO: karton, műanyag fólia nyomtatására; mérettorzulások gyakoriak, kveccselés, Fólia esetén fedettség. MÉLYNYOMTATÁS: fólia nyomtatására alkalmazzák; alacsony felbontás, sok festék vihető át így jó a fedettség, színkombináció meghatározó. OFFSET: jó mérettartás; nincs torzulás; színre-, raszterre-bontás hiba; festékátvitel a nagysebességű száraz-offsetnél gond (műanyagedények). SZITA: a szita sűrűsége meghatározó; kitörésekre, becsukódásokra ügyelni kell; festékátvitel jó, terülés függ a hordozótól és a festék sűrűségétől TAMPONNYOMÁS: jelentős torzulások, ált. nem sík felületre való átvitel ami nem jó a jelképeknek sem, magasságcsökkentés kisátmérőjű hengeres felületeknél.

OFFSET: jó mérettartás; nincs torzulás; színre-, raszterre-bontás hiba; festékátvitel a nagysebességű száraz-offsetnél gond (műanyagedények).

15 Digitális Igény-szerinti eljárások Méretkorrekciók A kimeneti eszköz felbontása. A jelkép elhelyezése. AzX-méretegészszámú többszöröse a kimeneti felbontásnak. Nem grafikus elemként nyomtatva A Vonalak & Közök akkor a legpontosabbak, ha minden modul a nyomtatási pontok egész számú többszöröséből kiadható. Jelkép Nagyítási Tényező A nagyítási tényező célértéke: A nyomtatás felbontása: Helyesbített nagyítási tényező: OK 100% 1270 dpi 96.92%

Nem grafikus elemként nyomtatva A Vonalak & Közök akkor a legpontosabbak, ha minden modul a nyomtatási pontok

16 KÓDMINŐSÉG

17 Ellenőrzés vagy Olvasás Olvasás jeleket olvas Igen/Nem típusú ellenőrzés nem garantálja, hogy újra vagy máshol leolvassa a jelképet nem diagnosztizál Ellenőrzés teszt szabványokat alkalmaz méréseken alapuló jelkép minőség megállapítást ad diagnosztizál Ellenőrzés vonalkód-olvasóval csak az adott eszközzel összefüggésben jelenthet megfelelőséget, vagy hibát. Kódhibák amit az adott olvasó nem érzékel Ellenőrzés > Egységes hivatkozási alap Ellenőrzés szabványos méréssel(iso 15415, ISO 15416)

diagnosztizál Ellenőrzés vonalkód-olvasóval csak az adott eszközzel összefüggésben jelenthet megfelelőséget, vagy hibát.

18 Elvárt minőségi szint Elvárt minimum szint: Olvasási körülmények: 4-3,5(A)szint: A kód olvasása egy alkalommal automatikusan történik, nincs ALDI, és beszállítói lehetőség a beavatkozásra(újraolvasásra). 3,5-2,5(B) szint: A kód olvasása automatikusan egy alkalommal történik, de van lehetőség kézi/gépi újraolvasásra. 2,5-1,5 (C) szint: Gyakrabban kell újra leolvasni a kódokat mint a B szint esetében. Itt érdemes omnidirekcionális vagy raszter szkennert használni az első alkalommal történő leolvasás sikerességének növelésére. 1,5-0,5(D) szint: Ezeket a kódokat már mindenképpen javasolt raszter, vagy omnidirekcionális olvasókkal kezelni. Lesznek olyan olvasók amelyek ezeket a kódokat már nem képesek olvasni. Amennyiben ezt a szintet adjuk minimumként, úgy érdemes a használni kívánt olvasókkal olvasási teszteket is végezni az alkalmazhatóság megállapítása érdekében. 0,5-(F) szint: A legtöbb olvasó valószínűleg nem tudja majd elfogadhatóan olvasni (sikeres első leolvasás statisztika 100 olvasásból). Valószínű hogy ilyen kódok mellett sok esetben kell manuálisan bevinni a kód adatait. Amennyiben a vevő mást nem ír elő akkor a GS1 által előírt 1,5 (C) a minimum.

2,5-1,5 (C) szint: Gyakrabban kell újra leolvasni a kódokat mint a B szint esetében.

19 ISO D ellenőrzés

20 NYOMAT ÉS KÓD ELLENŐRZÉS

21 Microscangyártósorra szerelt változó adat és kódellenőrzés Kódminőség ellenőrzés ISO 15415/15416 Emberi olvasásra alkalmas adat visszaolvasás Adategyeztetés Hibás kódok mentése Statisztika OCR/OCV Adat Validálás

22 LVS 7000 Gyártósorra szerelhető online kódellenőrző 1D/2D kódok ellenőrzése OCV Optikai karakter ellenőrzés Validálás Futószalag sebesség m/min Futószalag szélesség mm 2D kód min modulméret 6-8 mil (0,15-0,2mm)

23 EyeC Proofiler gyártósorra szerelhető nyomatellenőrző 100%os nyomatvizsgálat A nyomat és a grafikai terv összevetése Beállítható tűrések Festékhiány,Színeltérés Hiányzó elemek beűk Bezáródott betűk Elkenődések Nem megfelelő sortáv, b e t ű és szóköz, Hiányzo ekezetek Poloska Betűtípus/Stílus eltérés Braille ellenőrzés

24 EyeC ProofRunner gyártósorra szerelhető nyomatellenőrző 100%os nyomatviszgálat A nyomat és a grafikai terv folyamatos összevetése Beállítható tűrések Festékhiány,Színeltérés Hiányzó elemek, beűk Bezáródott betűk Elkenődések Poloska, Moaré

25 MicroscanCsomagolás ellenőrzés Locate: egy adott részlet megkeresése Vonalkód olvasás Karakter felismerés Darabszám ellenőrzés Jelenlét / hiány feltárása Mérés pontok között Olvasott adatok összehasonlítása Olvasott adatok formázása egymásba integrálása

26 OFFline kódellenőrző berendezések Típus INTEGRA / 5 MP INTEGRA 9570 AXICON 7015 REA MLV2D REA CheckER Ellenőrzött kódok 1D, 2D 1D, 2D 1D 2D 1D Besorolás Professzionális szint Professzionális szint Professzionális szint Professzionális szint Professzionális szint Kivitel Asztali, PC-hez kapcsolt Asztali, PC-hez kapcsolt Asztali, PC-hez kapcsolt Mobil (PC-re letölthető jegyzőkönyvek) Mobil (PC-re letölthető jegyzőkönyvek) Felhasználási terület Minőségellenőrző labor, szolgáltató Minőségellenőrző labor, szolgáltató Minőségellenőrző labor, szolgáltató Minőségellenőrző labor, szolgáltató Minőségellenőrző labor, szolgáltató

27 RÓLUNK

28 Amit a kínál Automatikus azonosítási rendszer fejlesztés Tanácsadás Automatikus azonosítási labor Eszköz és kellékanyag kereskedelem Szoftverfejlesztés Szerviz Leltározási szolgáltatás Stb

29 Vonalkód ellenőrzési szolgáltatás & Tanácsadás Műszeres kódvizsgálat 1D, 2D, DPM Szakvélemény Tanácsadás Műszer kölcsönzés

30 Kódellenőrzés referenciák

31 KÖSZÖNÖM A FIGYELMET! Kft Regős Péter
