1 Hungary GS1 KisOkos 30. füzet Jelkép előállításánál elkövetett tipikus hibák és azok javítása

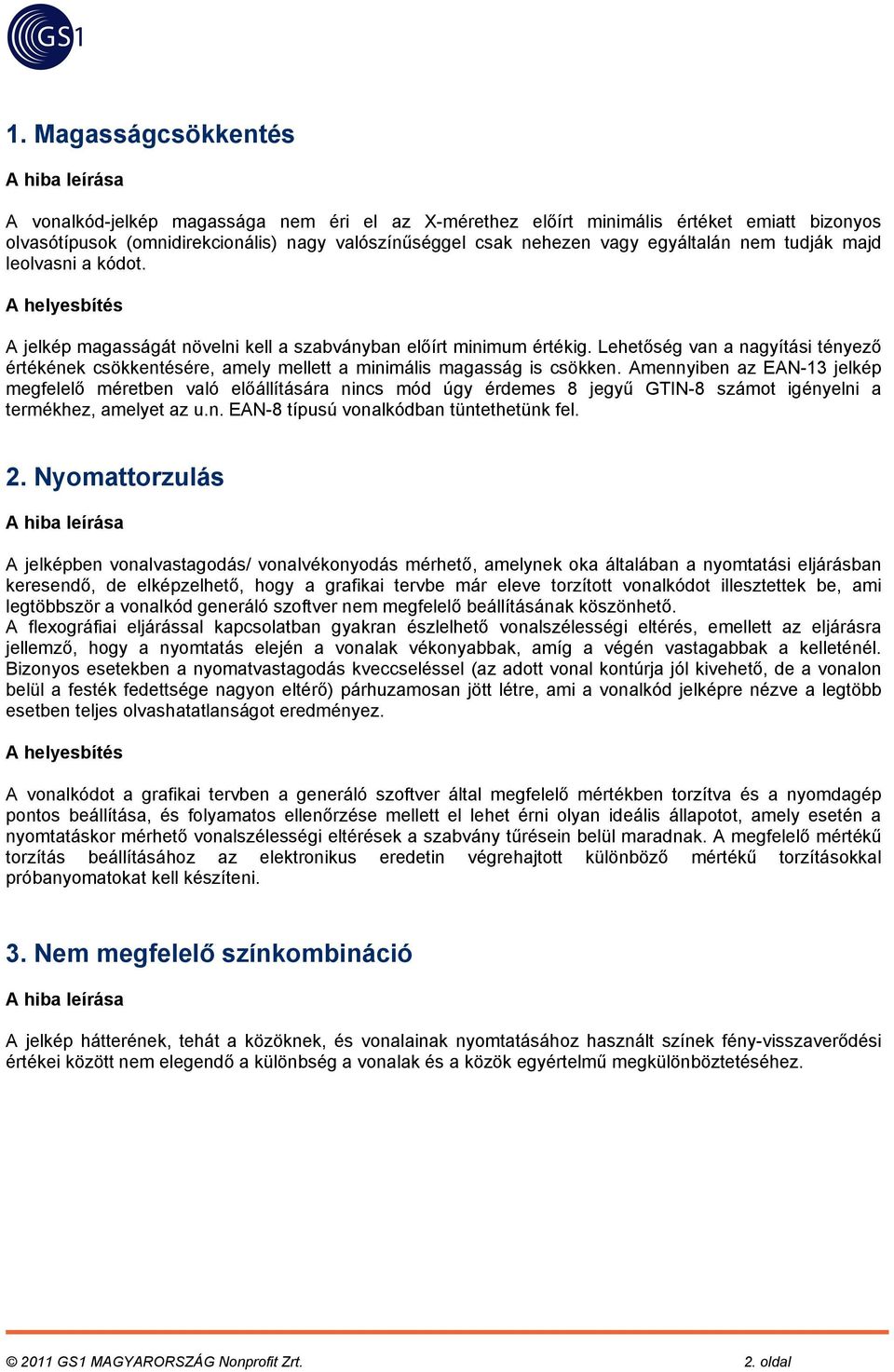

2 1. Magasságcsökkentés A vonalkód-jelkép magassága nem éri el az X-mérethez előírt minimális értéket emiatt bizonyos olvasótípusok (omnidirekcionális) nagy valószínűséggel csak nehezen vagy egyáltalán nem tudják majd leolvasni a kódot. A jelkép magasságát növelni kell a szabványban előírt minimum értékig. Lehetőség van a nagyítási tényező értékének csökkentésére, amely mellett a minimális magasság is csökken. Amennyiben az EAN-13 jelkép megfelelő méretben való előállítására nincs mód úgy érdemes 8 jegyű GTIN-8 számot igényelni a termékhez, amelyet az u.n. EAN-8 típusú vonalkódban tüntethetünk fel. 2. Nyomattorzulás A jelképben vonalvastagodás/ vonalvékonyodás mérhető, amelynek oka általában a nyomtatási eljárásban keresendő, de elképzelhető, hogy a grafikai tervbe már eleve torzított vonalkódot illesztettek be, ami legtöbbször a vonalkód generáló szoftver nem megfelelő beállításának köszönhető. A flexográfiai eljárással kapcsolatban gyakran észlelhető vonalszélességi eltérés, emellett az eljárásra jellemző, hogy a nyomtatás elején a vonalak vékonyabbak, amíg a végén vastagabbak a kelleténél. Bizonyos esetekben a nyomatvastagodás kveccseléssel (az adott vonal kontúrja jól kivehető, de a vonalon belül a festék fedettsége nagyon eltérő) párhuzamosan jött létre, ami a vonalkód jelképre nézve a legtöbb esetben teljes olvashatatlanságot eredményez. A vonalkódot a grafikai tervben a generáló szoftver által megfelelő mértékben torzítva és a nyomdagép pontos beállítása, és folyamatos ellenőrzése mellett el lehet érni olyan ideális állapotot, amely esetén a nyomtatáskor mérhető vonalszélességi eltérések a szabvány tűrésein belül maradnak. A megfelelő mértékű torzítás beállításához az elektronikus eredetin végrehajtott különböző mértékű torzításokkal próbanyomatokat kell készíteni. 3. Nem megfelelő színkombináció A jelkép hátterének, tehát a közöknek, és vonalainak nyomtatásához használt színek fény-visszaverődési értékei között nem elegendő a különbség a vonalak és a közök egyértelmű megkülönböztetéséhez GS1 MAGYARORSZÁG Nonprofit Zrt. 2. oldal

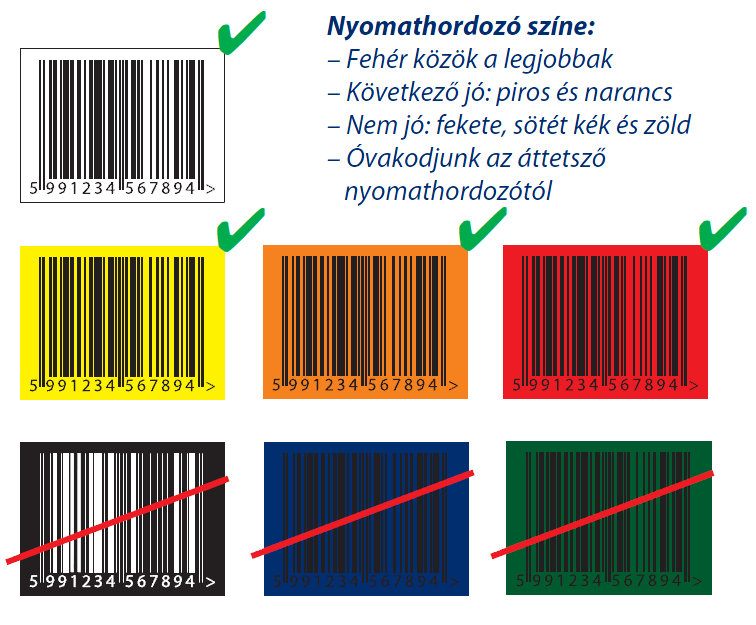

3 A helyes színkombináció kiválasztásához figyelembe kell venni, hogy a vonalkód leolvasó berendezések általában vörös, infravörös fényforrást használnak, ennek következtében a vörös, sárga színek árnyalataira, és általában a világos meleg színekre nézve vakok. Ezeket a színeket lehet alkalmazni a háttér nyomtatásához. Ugyanakkor a sötét, hideg színek mint a fekete, sötétkék sötétbarna alkalmasak a vonalak nyomtatására. 4. Színre, raszterre bontás A jelképek színre és raszterpontokra való bontása és így történő kinyomtatása a vonalkód olvashatatlanságát eredményezi. Ennek egyik oka, hogy a nyomtatáskor a jelkép színre-bontás miatt keletkező fekete és cián nyomata soha nem kerül olyan pontosan egymásra, hogy elmozdulásuk ne okozzon a jelképben torzulást. A másik ok, hogy a vonalkód olvasó számára a jelkép felismeréséhez összefüggő vonalakra van szükség, így a raszterpontokból összeállított jelkép nem lesz felismerhető GS1 MAGYARORSZÁG Nonprofit Zrt. 3. oldal

4 A megoldás a jelképek egy színnel (négyszín nyomtatás esetén fekete vagy cián) történő nyomtatásában keresendő. Ügyelni kell ezen felül arra is, hogy a jelkép maradjon meg vonalrajz formátumban, mivel raszterpontokra való bontása esetén ugyancsak olvashatatlanná válik. 5. Helytelen méretbeállítás (X-méret) A jelkép X-mérete (azon alap vonalszélesség, amelyből a kódkészlet felépül) nem éri el a megengedett minimális értéket, amelyet az adott alkalmazási területen (Kiskereskedelemi pénztár (POS) / Általános elosztás / Belső alkalmazás) vagy a jelképtípusra vonatkozó szabványban előírnak. A jelkép méretét növelni kell, amely a jelképet generáló program beállítási lehetőségeitől függően történhet a nagyítási méret (egy százalékos érték) megadásával, illetve a már említett X-méret pontos beállításával vagy egyéb módon (karakter méret megadással). 6. Nem megfelelő jelképtípus (GS1-128 helyett Code-128) Amennyiben az ellenőrző berendezésen vannak alapbeállítások, és ott kiválasztunk egy jelképtípust, úgy a mérés során az ellenőrző berendezés ezen típus szerint próbálja értelmezni az adatokat. Amennyiben a mért jelkép dekódolása nem lehetséges a kiválasztott típus dekódolási algoritmusa alapján, úgy a gép valamilyen módon jelezni (berendezéstől függően) próbálja ezt a hibát. A hibás jelképhasználat, amennyiben a jelkép dekódolható volt nem mindig hat a jelkép ISO minőségi osztályzatára. Például GS1-128 jelkép alkalmazása esetén, ha a dekódoláskor kiderül, hogy a jelkép a Code-128 ipari kód követelményeinek felel meg, akkor a berendezés kiírja, hogy a jelkép nem megfelelő vagy az adattartalom azonosító (AI) ismeretlen. A GS1-128 jelképrendszer helyett a Code-128 rendszert használták az adatok feltüntetéséhez. A Code-128 jelképrendszer a GS1-128 elődje, a különbség, hogy míg az utóbbiban az adatok megadása nemzetközi szabványokon alapuló struktúrát követ, így azok a világ bármely pontján egyértelműen értelmezhetők, addig a Code-128 adatstruktúrája kötetlen és ennek megfelelően csak előzetes megegyezés alapján értelmezhető a bekódolt adat. A GS1-128 jelképrendszerben adatmezők használhatók a különböző információk megadására úgy, hogy ezeket a mezőket adattartalom azonosítókkal (AI-k) jelölik meg. Az AI-k kettő, három vagy négy karakter hosszúságú olyan előtagok, melyek meghatározzák a mögöttük következő adatok jelentését (pl.: dátum, gyártási szám) és szerkezetét (változó hossz, pl.: gyártási szám; fix hossz, pl.: dátum), valamint a kódolható adat formáját (numerikus / alfa-numerikus). A GS1-128 rendszert még kiegészítik bizonyos az adatmezők kódolását segítő funkció karaktereket is. Ezek fontos szerepet töltenek be az adatszerkezet összeállításában. A jelkép elején, mielőtt az adatmezőket elkezdenénk megadni, fel kell tüntetni az u.n. FNC1-et, amellyel jelezzük, hogy a következő adat egy AI lesz és utána, pedig egy az AI által jelölt adatsor következik. Olyan esetekben, amikor az AI-hez hozzá lehet rendelni, hogy a mögötte álló számsor milyen hosszú lesz nincsen gond, ám amikor olyan adatot adunk 2011 GS1 MAGYARORSZÁG Nonprofit Zrt. 4. oldal

5 meg, ami különböző cégeknél eltérő hosszúságú lehet (pl.: gyártási szám), akkor újra szükség van az FNC1 használatára az adatmező lezárásához, amennyiben a változó hosszúságú adat nem az utolsó amit az adott jelképben kódolunk. 7. Helytelen adatösszetétel (GS1-128 esetén) Az adatösszetétel ellenőrzése nem része az ISO sem pedig a Hagyományos ellenőrzésnek, mivel ezek a lineáris jelképek optikai paramétereit vagy nyomtatási minőségét vizsgálják. Ugyanakkor az adatok ellenőrzése ugyanolyan jelentőséggel bír, mint az említett vizsgálatok. Ennek okán az ellenőrzés csak úgy lehet teljes, ha az adatösszetételt is vizsgáljuk. (például) 1. Az GS1-128 típusú jelképekbe két változó hosszúságú adatmezőt kódoltak be (AI(10)-gyártási tételszám, AI(37)-a csomagolásba beépülő termékek darabszáma), de mivel az egyiket nem zárták le az úgynevezett FNC1 speciális karakterrel a második beleolvadt az első adataiba, tehát gyártási tételszámként a következő adat jelent meg: (10)A311U Az GS1-128 típusú jelképekben az AI(02)-nél megadott beépülő termék GTIN szám helytelen. A beírt szám végén szereplő ellenőrző szám is hibás mivel az 599 előtt megjelenő 3 miatt a helyes szám 0 lenne a jelenlegi 9 helyett, azonban a problémát az jelenti, hogy a 3-mal 14 karakterre történő feltöltés után kapott számsor már nem a beépülő termék GTIN száma lenne. (például) 1. A két változó hosszúságú adatmező közül az egyiket mindenképpen le kell zárni az úgynevezett FNC1 speciális karakterrel, amely egyébként a jelkép elején megtalálható, tehát a program alkalmas annak beillesztésére. A javasolt láncolási sorrendből adódóan ez az adat az AI37 lenne, tehát az FNC1 az e mögött megadott darabszám után kerülne bekódolásra. 2. Az AI(02) adata, tehát a beépülő termék azonosítása a gyűjtőcsomagolásban található fogyasztói csomagoláson feltüntetett, illetve az annak kiadott GTIN számmal kell történjen, oly módon, hogy az eredeti számot az elejére 0 illesztve 14 karakterre bővítjük fel. A szám így a következő: 0599XXXXXXXXXX. 8. Nyugalmi mező méretproblémái 1. A jelkép jobb/bal oldali nyugalmi mezeje nem elég széles. A jelkép számára kihagyott keret mérete nem megfelelő. 2. A jelképet túl közel nyomtatták a címke széléhez. 1. A nyugalmi mezőt megfelelő szélességben nyomatlanul kell hagyni. Ennek megfelelően a csomagolás grafikai tervében a jelkép számára kihagyott ablak méretét meg kell növelni legalább az előírt minimum értékig. 2. A jelkép elhelyezését meg kell változtatni, úgy, hogy a címke szélétől mindkét oldalon megfelelő távolságra legyen GS1 MAGYARORSZÁG Nonprofit Zrt. 5. oldal

6 9. Fényes felületen való feltüntetés Az ellenőrzéskor a Teljes Jelkép Osztály értéke éppen csak eléri/vagy nem éri el az GS1 Rendszerben előírt minimum szintet. Az értéket adó paraméterek közül a moduláció értéke jóval alacsonyabb a többinél/nem éri el a minimum szintet. Ez az érték a jelképben mérhető fény-visszaverődési értékek közti eltérésekről ad tájékoztatást és alacsony szintje esetén a fedettség nem-megfelelőségére vagy a túl fényes anyagok (lakk, fóliabevonat, fényes alapanyag) használatára utal. A Hagyományos ellenőrzés szerint a jelkép nem megfelelő, ennél az ellenőrzés típusnál is a fedettség okoz problémát. A fényes felület okozta leolvasási hibát csökkenthetjük, ha a vonalkód jelkép alá valamilyen fedőszínt nyomtatunk a felületet teljesen elfedve (telitónus, nem raszter). A költségek csökkentése érdekében ilyenkor ajánlott egy már egyébként is használt olyan alapszín használata, amelyre nézve a vonalkód olvasó vak. 10. A nyomtatás utáni alakítási műveletekből adódó hibák pl.: jelkép a hegesztési éleken, fülek alatt, stb. A vonalkód-jelkép olvashatóságot nagy mértékben ronthatja, ha a nyomathordózót a nyomtatás után fólia bevonattal látják el; vagy a csomagolás kialakításakor a jelkép olyan helyre kerül ahol kialakuló hajtási fülek eltakarják; hegesztés fut át rajta, vagy a hegesztéssel kialakuló visszahajló anyag takarja el; a forma kialakítása után a jelkép a csomagolás két oldalára kerül közepén egy éllel, stb. A csomagolás tervezésekor ügyelni kell arra, hogy a vonalkód-jelkép mindig olyan helyre kerüljön, ami a nyomtatás utáni alakítási műveletek által nem torzul, illetve hogy a további szilárdságot növelő vagy védelmi funkciót ellátó kasírozott vagy burkolásra használt fólia bevonatok hatásával együtt is a jelkép olvasható maradjon. 11. A vonalkód-jelkép bizonyos elemei hiányoznak vagy eltorzultak (pl: eltűnt vonalak) Megjegyzés Az ilyen típusú hiba esetén a jelkép általában nehezen vagy egyáltalán nem dekódolható, annak ellenére hogy a nyomat tökéletes minőségűnek tűnik. Az ilyen jellegű hiba elemzésekor hasznos lehet a vonalkód ellenőrző berendezés által egyes karaktereknél mért vonalszélességi eltéréseket vizsgálni, illetve megtekinteni a hisztogram értékeit (ha van ilyen) és a vonalszélességi eltérések átlagos értékét. Jellemzően a hibás nyomtatófelbontás-beállítás, vagy a mérethelyesbítés elmulasztása, illetve a thermo/thermo-transzfer nyomtatók esetén a nyomtatófej meghibásodása okozhatja, de elképzelhető hogy a vonalszélességi csökkentés/növelés nem megfelelő beállítása okozza a gondot. Ha a jelkép összes vonalánál hasonló jelenség lép fel és az eltérés iránya minden vonalnál ugyanaz (vastagodás/vékonyodás), akkor általában ez utóbbi beállítási hiba okozza a jelkép olvashatatlanságát. Ha viszont csak egyetlen vonallal, vagy a jelkép egy meghatározott részével van probléma, akkor vagy a nyomtatófej hibásodott meg vagy a mérethelyesbítés maradt el, vagy a nyomtatófelbontást nem állították be megfelelően GS1 MAGYARORSZÁG Nonprofit Zrt. 6. oldal

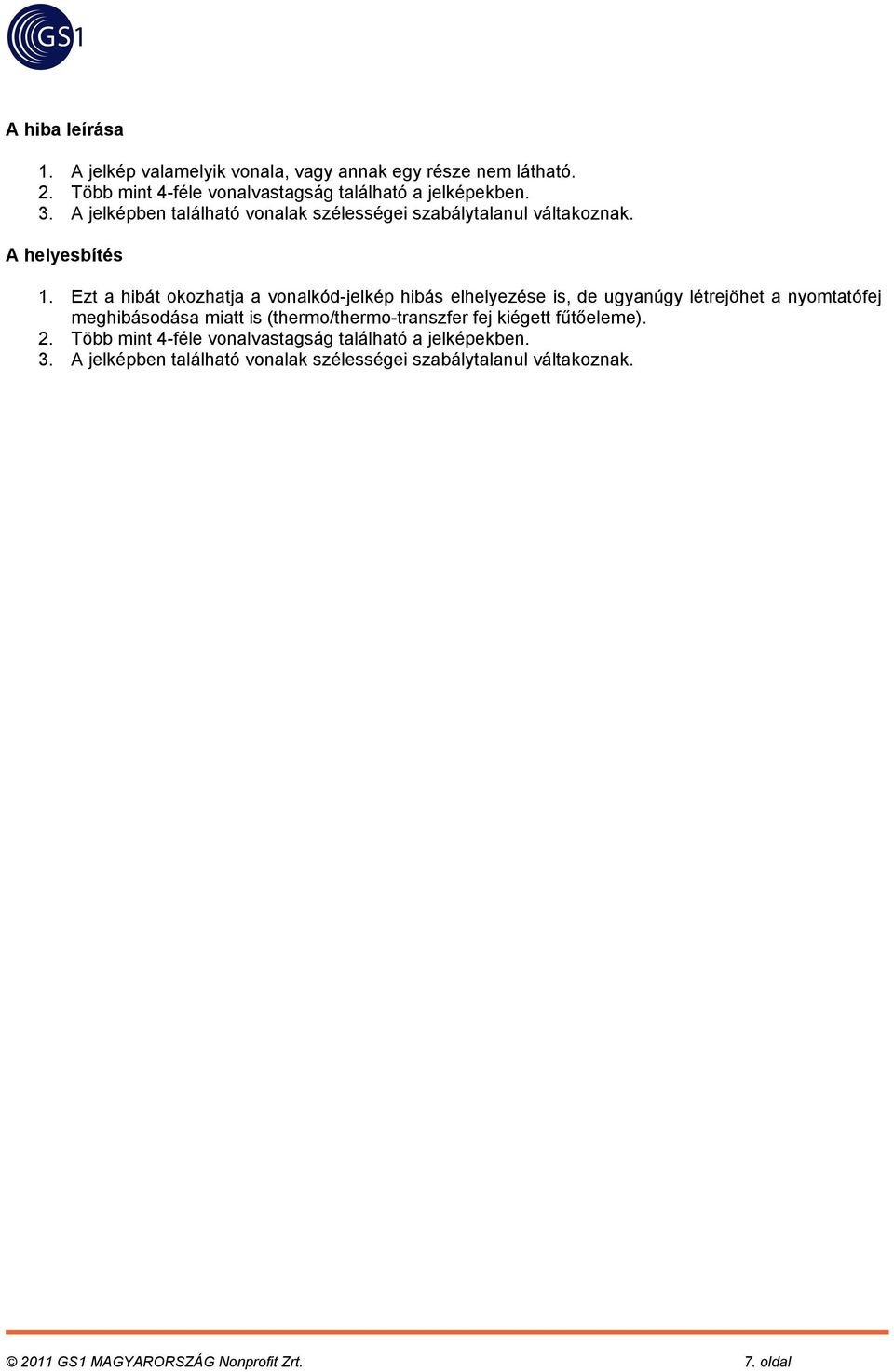

7 1. A jelkép valamelyik vonala, vagy annak egy része nem látható. 2. Több mint 4-féle vonalvastagság található a jelképekben. 3. A jelképben található vonalak szélességei szabálytalanul váltakoznak. 1. Ezt a hibát okozhatja a vonalkód-jelkép hibás elhelyezése is, de ugyanúgy létrejöhet a nyomtatófej meghibásodása miatt is (thermo/thermo-transzfer fej kiégett fűtőeleme). 2. Több mint 4-féle vonalvastagság található a jelképekben. 3. A jelképben található vonalak szélességei szabálytalanul váltakoznak GS1 MAGYARORSZÁG Nonprofit Zrt. 7. oldal
