1 Korszerű nukleáris energiatermelés Fúzió 2. Fúziós berendezések típusai, részegységek, diagnosztika Pokol Gergő BME NTI Korszerű nukleáris energiatermelés szeptember 28.

2 Mágneses összetartás Forró, híg plazmában a részecskék szabad úthossza nagy (gyakorlatilag ütközésmentes rendszerről van szó). Tekintsük szabad, töltött részecskék mozgását! A Lorentz erővel a mozgásegyenlet: dv m dt cos( t) Ha E=0: v v e sin( t) e x c y c q( E v B) A körmozgás frekvenciája: c qb m sugara: r L m v qb Ez a ciklotron/larmor frekvencia. Adott mágneses térnél csak a részecskére jellemző. A forgásirány a töltés előjelétől függ: az ionok és az elektronok ellentétes csavarodású spirál pályán mozognak az erővonal körül. 2

Mágneses összetartás, lineáris geometria Ha grad B párhuzamos B-vel, úgynevezett mágneses palackot kapunk, amiben a részecskék az összesűrűsödő erővonalak tartományáról visszaverődnek (a részecskék

3 Mágneses összetartás, lineáris geometria Ha grad B párhuzamos B-vel, úgynevezett mágneses palackot kapunk, amiben a részecskék az összesűrűsödő erővonalak tartományáról visszaverődnek (a részecskék mágneses momentuma adiabatikusan megmarad). A közel mágneses térrel párhuzamosan mozgó részecskékre nincs hatással veszteségek a végeken+ stabilitási problémák. 3

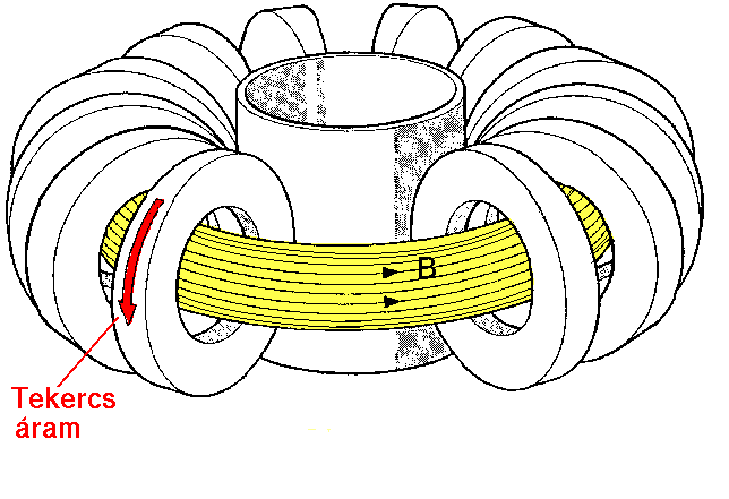

4 Mágneses összetartás, toroidális geometria A lineáris berendezést tórusz alakúra alakítva a végeffektusok elkerülhetők. Ekkor egy tórusz alakú plazmagyűrűt kapunk. 4

5 Térben lassan változó elektromos és mágneses tér esetén válasszuk szét a sebességet időben gyorsan és lassan változó komponensekre! v v v, L d dv dt L dv dt d Driftek v v v v d E B c ExB drift gradb drift görbületi drift Töltésfüggetlen, az egész plazmát a két térre merőlegesen elmozdítja. Töltésfüggő töltésszétválást okoz elektromos teret kelt. Tokamakban azonos irányú és nagyságrendű, mint a gradb drift. 5

6 A tér görbülete miatt az elektronok és az ionok fel- ill. lefelé driftelnek. A töltésszétválás létrehoz egy függőleges elektromos teret. Az E x B drift az egész plazmát kifelé mozgatja a mágneses téren keresztül. A drift hatása kiküszöbölhető, ha a mágneses erővonalakat helikálisan megtekerjük. Sztellarátorok (külső tekercsekkel) Tokamakok (plazmaárammal) 6

mágneses erővonal, (6) mágneses tengely, (7) radiális irány, (8)

7 Tokamak Sztellarátor Toroidális plazmaáram Helikális tekercsek (1) vákuumkamra, (2) mágneses tekercsek, (3) plazma, (4) plazmaáram, (5) mágneses erővonal, (6) mágneses tengely, (7) radiális irány, (8) toroidális irány, (9) poloidális irány 7

8 ITER Wendelstein 7-X A jelenleg épülő legnagyobb tokamak (Cadarache) és sztellarátor (Greifswald). 8

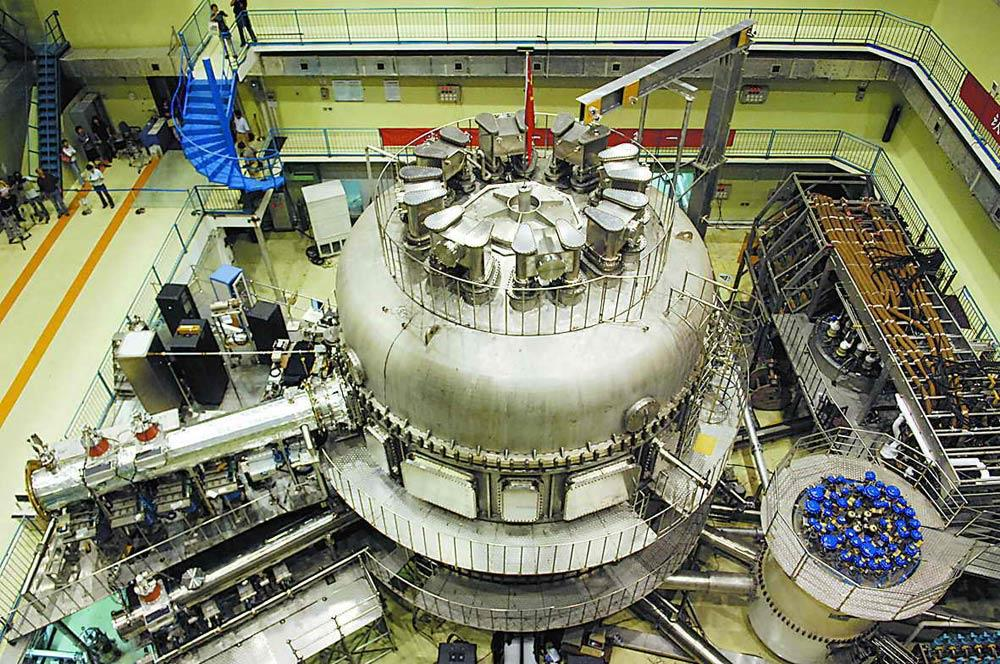

9 9

10 10

11 11

12 12

13 13

14 14

15 15

16 Transzport mágnesesen összetartott fúziós plazmákban (véges összetartás) Bár a részecskék közötti ütközések ritkák (a szabad úthossz m), mégsem elhanyagolhatók. Klasszikus transzport. Diffúziós folyamat, a lépés nagysága a Larmor sugár. Neoklasszikus transzport = klasszikus transzport+toroidális geometria Anomális transzport mikroturbulencia 16

17 L-mód H-mód H-mód: high confinement mode Feltételek: Jó fal Megfelelő sűrűség Nagy fűtési teljesítmény 17

18 ELM-ek video 18

19 Vákuum Vákuum 10-4 torr (1 torr = 133 Pa) alatt kétlépcsős vákuumrendszer: elővákuum szivattyú + turbomolecular vagy kriopumpa, (esetleg iongetter) Vákuumkamra: erős (EM-terhelések, nyomástartó) és vékony (mágneses tér) külső kriosztátban elővákuum kisebb nyomás a vákuumkamrán Tekercsek Réz tekercsek: vízhűtés, nagy veszteségek az ellenállás miatt, egyszerű technológia Szupravezető tekercsek: folyékony He hűtés (nagy mágneses tér), nincs ellenállás, bonyolult megmunkálás, mechanikai stabilitási problémák 19

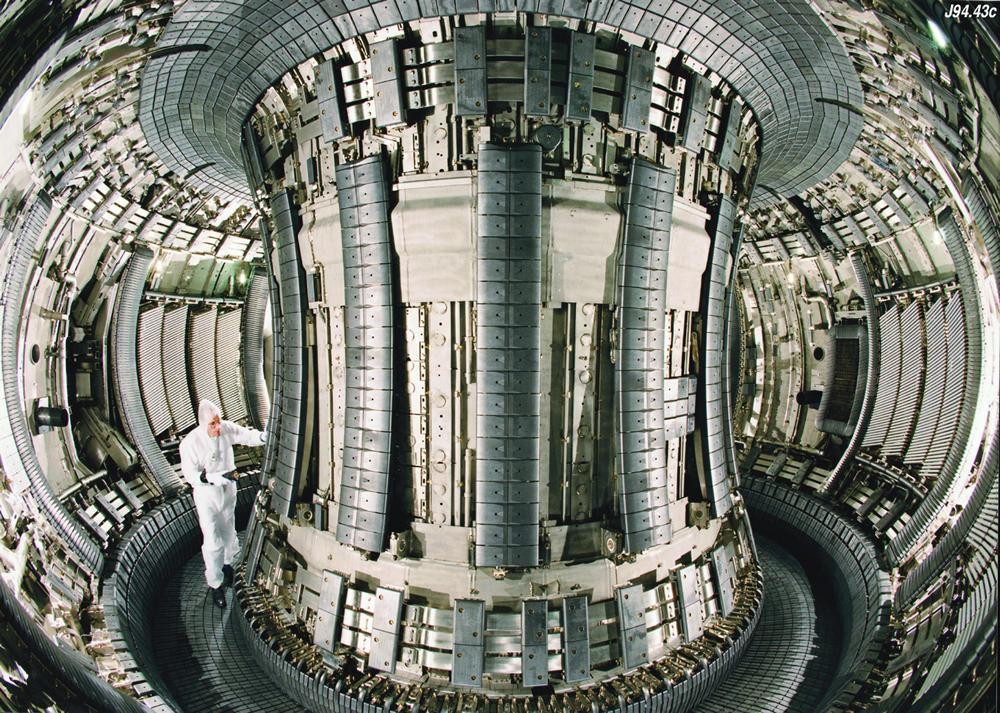

20 Plazmahatároló elemek A plazma szélére kijutó részecskék bombázzák a falat amelynek anyaga szennyezi a plazmát. Kontrollált plazma-fal kölcsönhatás: divertor Tipikus hőterhelés MW/m 2 20

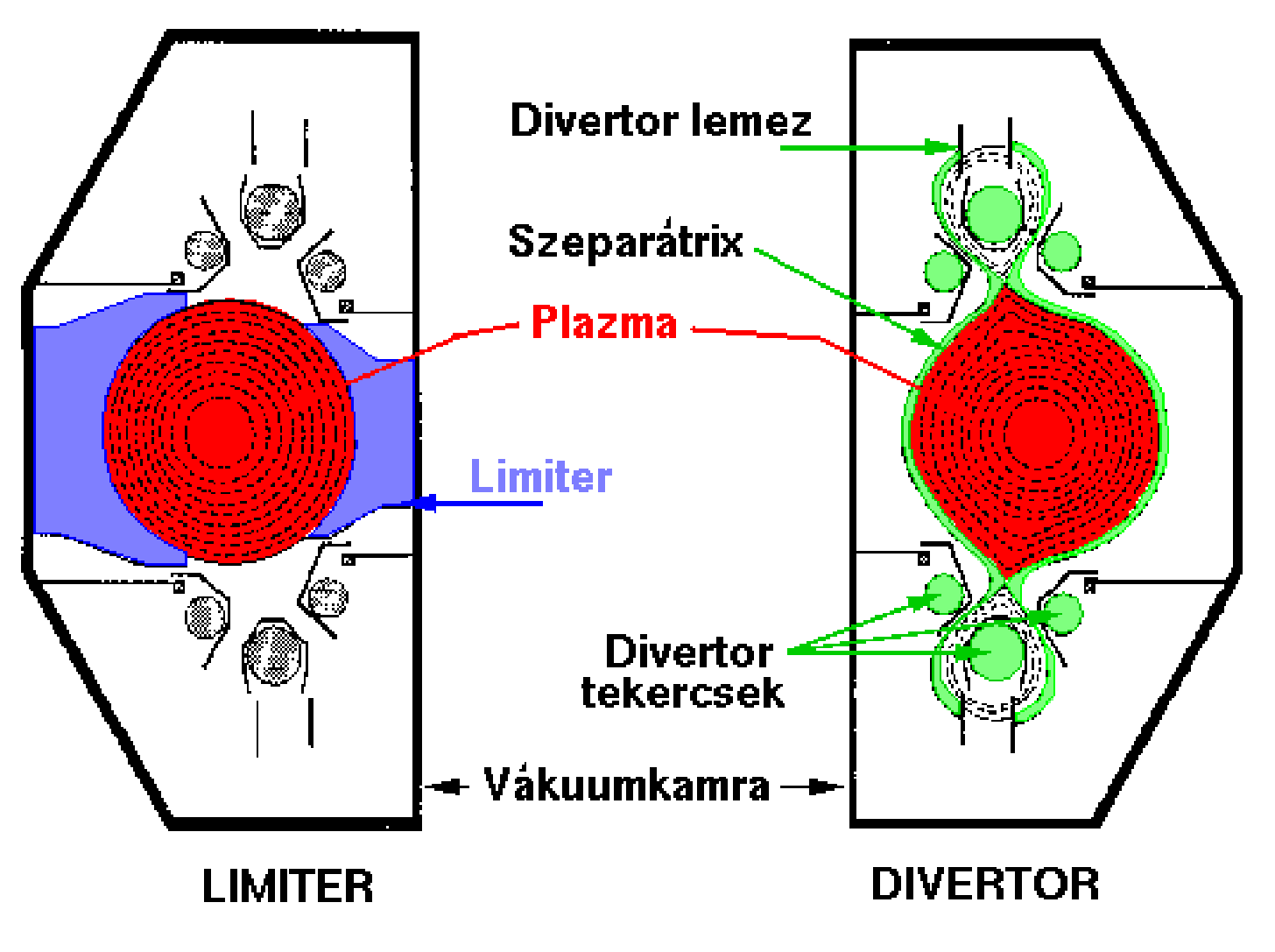

21 Limiter és divertor A kisülés elején limiteres plazma (JET) 21

Fúziós technológiák: fűtés, áramhajtás Áram

<10 sec) Mikrohullámú áramhajtás (1 GHz-100 GHz,

Semleges részecske (NBI) Mikrohullámú (alsó hibrid)

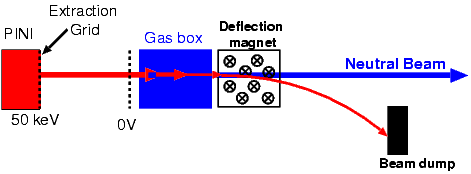

22 Fúziós technológiák: fűtés, áramhajtás Áram (tokamak): Induktív áramgerjesztés (csak impulzus <10 sec) Mikrohullámú áramhajtás (1 GHz-100 GHz, 1MW) Fűtés: Ohmikus fűtés (kevés a fúzióhoz) Semleges részecske (NBI) Mikrohullámú (alsó hibrid) antenna Ion-ciklotron frekvencia (30 MHz) Elektron-ciklotron frekvencia (100GHz) Teljesítmények: MW/blokk < 40 MW/berendezés Anyagutánpótlás: gázbeeresztés, NBI pelletek 22

23 JET diagnosztikák 23

24 Mit akarunk mérni? A plazma minden egyes pontján, a kisülés minden egyes időpontjában lokális paraméterek: Hőmérsékletek, Sűrűségek, Reakciósűrűségek, Nyomások, Áramsűrűség, Elektromos és mágneses tér, Forgás és egyéb makroszkopikus áramlások, Minden időpontban globális paraméterek: Összetartási idők, Anyagmérleg, Energiamérleg. Technológia állapota. 24

25 Miért akarjuk mérni? 1a: Szabályozás és védelem: - plazma pozíció - hőterhelés a plazmára néző elemeken - B t, I p, n e, teljes nyomás (stabilitási határok) b: Finom szabályozás: - hőmérséklet profilok - He sűrűség Teljesítmény értékelése, fizikai megértés: - Te, ne fluktuációk - radiális elektromos tér - 25

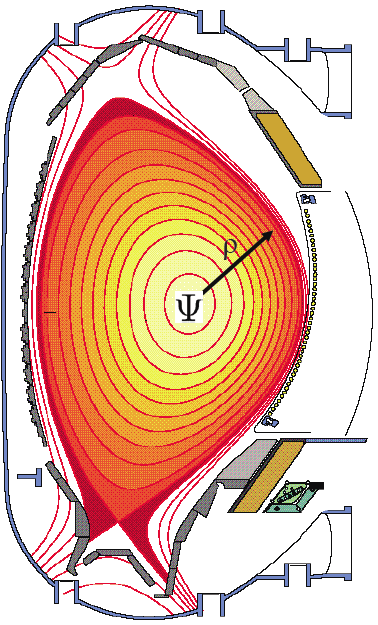

26 Hogyan tudjuk mérni? Passzív diagnosztikák Mágneses tekercsek (integrális mérés) Passzív spektroszkópia (vonalintegrált mérés) Semleges részecske analizátor (integrális mérés) Termográfia (lokális mérés) Langmuir-szonda (lokális mérés) Aktív diagnosztikák Interferometria (vonalintegrált mérés) Reflektometria (lokális mérés) Thomson szórás (lokális mérés) Atomnyaláb diagnosztikák (lokális mérés) Nehézion nyaláb szonda (lokális mérés)... Hosszabb időskálákon a mért paraméterek kiterjeszthetők a mágneses felületek mentén! 26

Infravörös és látható tartomány (VisIR) A plazma-fal

Pár látóirány a fő monitoron Diszrupció (VDE), utána

27 Infravörös és látható tartomány (VisIR) A plazma-fal kölcsönhatás alapvető diagnosztikája. Sokszor kombinálják a két diagnosztikát. Széles látószögű optika Pellet ASDEX-Upgrade, látható Pár látóirány a fő monitoron Diszrupció (VDE), utána por TCV: floor viewing IR camera during disruption, #33448 (J. Marki, R. A. Pitts) 27
